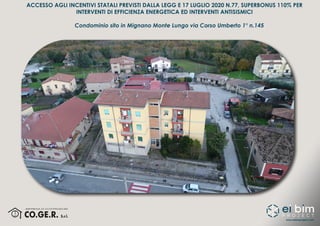

- 1. www.eibimproject.com ACCESSO AGLI INCENTIVISTATALI PREVISTI DALLA LEGG E 17 LUGLIO 2020 N.77, SUPERBONUS 110% PER INTERVENTI DI EFFICIENZA ENERGETICA ED INTERVENTI ANTISISMICI Condominio sito in Mignano Monte Lungo via Corso Umberto 1° n.145

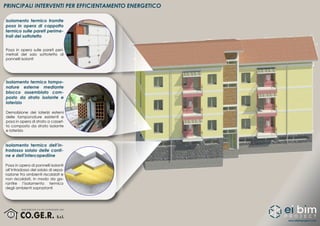

- 2. www.eibimproject.com Isolamento termico tampo- natureesterne mediante blocco assemblato com- posto da strato isolante e laterizio Demolizione dei laterizi esterni delle tamponature esistenti e posa in opera di strato a casset- to composto da strato isolante e laterizio Isolamento termico tramite posa in opera di cappotto termico sulle pareti perime- trali del sottotetto Posa in opera sulle pareti peri- metrali del solo sottotetto di pannelli isolanti Isolamento termico dell’in- tradosso solaio delle canti- ne e dell’intercapediine Posa in opera di pannelli isolanti all’intradosso del solaio di sepa- razione tra ambienti riscaldati e non riscaldati, in modo da ga- rantire l’isolamento termico degli ambienti soprastanti

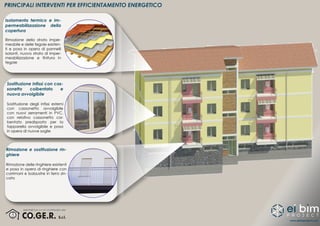

- 3. www.eibimproject.com PRINCIPALI INTERVENTI PEREFFICIENTAMENTO ENERGETICO Isolamento termico e im- permeabilizzazione della copertura Rimozione dello strato imper- meabile e delle tegole esisten- ti e posa in opera di pannelli isolanti, nuovo strato di imper- meabilizzazione e finitura in tegole Sostituzione infissi con cas- sonetto coibentato e nuova avvolgibile Sostituzione degli infissi esterni con cassonetto avvolgibile con nuovi serramenti in PVC, con relativo cassonetto coi- bentato predisposto per la tapparella avvolgibile e posa in opera di nuove soglie Rimozione e sostituzione rin- ghiere Rimozione delle ringhiere esistenti e posa in opera di ringhiere con corrimani e balaustre in ferro zin- cato

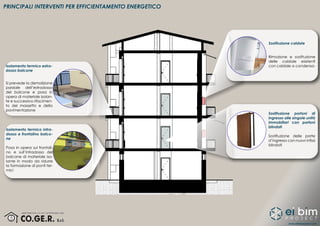

- 4. www.eibimproject.com PRINCIPALI INTERVENTI PEREFFICIENTAMENTO ENERGETICO Isolamento termico estra- dosso balcone Si prevede la demolizione parziale dell’estradosso del balcone e posa in opera di materiale isolan- te e successivo rifacimen- to del massetto e della pavimentazione Isolamento termico intra- dosso e frontalino balco- ne Posa in opera sul frontali- no e sull’intradosso del balcone di materiale iso- lante in modo da ridurre la formazione di ponti ter- mici Sostituzione portoni di ingresso alle singole unità immobiliari con portoni blindati Sostituzione delle porte d’ingresso con nuovi infissi blindati Sostituzione caldaie Rimozione e sostituzione delle caldaie esistenti con caldaie a condensa-

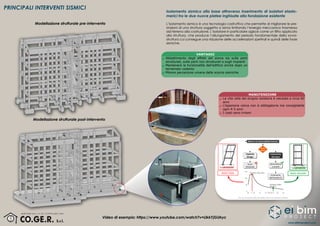

- 5. www.eibimproject.com PRINCIPALI INTERVENTI SISMICI Modellazionestrutturale pre-intervento Modellazione strutturale post-intervento VANTAGGI Abbattimento degli effetti del sisma sia sulle parti strutturali, sulle parti non strutturali e sugli impianti Mantenere la funzionalità dell’edificio anche dopo un terremoto violento Minore percezione umana delle scocce sismiche Isolamento sismico alla base attraverso inserimento di isolatori elasto- merici tra le due nuove platee inghisate alla fondazione esistente L’isolamento sismico è una tecnologia costruttiva che permette di migliorare le pre- stazioni di una struttura soggetta a sisma limitando l’energia meccanica trasmessa dal terreno alla costruzione. L’isolatore in particolare agisce come un filtro applicato alla struttura, che produce l’allungamento del periodo fondamentale della sovra- struttura cui consegue una riduzione delle accelerazioni spettrali e quindi delle forze sismiche. MANUTENZIONE La vita utile del singolo isolatore è valutata a circa 60 anni L’ispezione visiva non è obbligatoria ma consigliabile ogni 4-5 anni I costi sono irrisori Video di esempio: https://www.youtube.com/watch?v=LlkkYjGUkyc

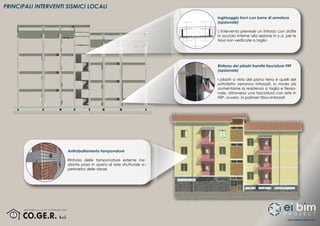

- 6. www.eibimproject.com PRINCIPALI INTERVENTI SISMICILOCALI Rinforzo dei pilastri tramite fasciature FRP (opzionale) I pilastri a vista del piano terra e quelli del sottotetto verranno rinforzati, in modo da aumentarne la resistenza a taglio e flessio- nale, attraverso una fasciatura con rete in FRP, ovvero in polimeri fibro-rinforzati Inghisaggio travi con barre di armatura (opzionale) L’intervento prevede un rinforzo con staffe in acciaio interne alla sezione in c.a. per le travi non verificate a taglio Antirabaltamento tamponature Rinforzo delle tamponature esterne me- diante posa in opera di rete strutturale sul perimetro delle stesse

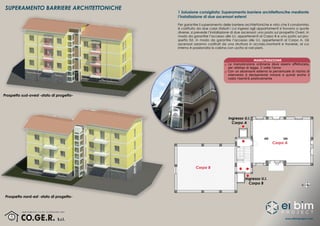

- 7. www.eibimproject.com SUPERAMENTO BARRIERE ARCHITETTONICHE Prospettosud-ovest -stato di progetto- Prospetto nord-est -stato di progetto- 1 Soluzione consigliata: Superamento barriere architettoncihe mediante l’installazione di due ascensori esterni Per garantire il superamento delle barriere architettoniche e visto che il condominio è costituito da due corpi sfalsati i cui ingressi agli appartamenti si trovano a quote diverse, si prevede l’installazione di due ascensori: uno posto sul prospetto Ovest, in modo da garantire l’accesso alle U.I. appartenenti al Corpo B e uno posto sul pro- spetto Est, in modo da garantire l’accesso alle U.I. appertenenti al Corpo A. Gli ascensori saranno costituiti da una struttura in acciaio,montanti e traverse, al cui interno è posizionata la cabina con uscita ai vari piani. Ingresso U.I. Corpo A Ingresso U.I. Corpo B MANUTENZIONE La manutenzione ordinaria deve essere effettutata, per obbligo di legge, 2 volte l’anno Con un ascensore esterno la percentuale di rischio di intervento è decisamente minore e quindi anche il costo risentirà positivamente Corpo A Corpo B

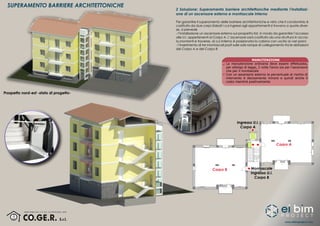

- 8. www.eibimproject.com SUPERAMENTO BARRIERE ARCHITETTONICHE 2Soluzione: Superamento barriere architettoncihe mediante l’installazi- one di un ascensore esterno e montascale interno Per garantire il superamento delle barriere architettoniche e visto che il condominio è costituito da due corpi sfalsati i cui ingressi agli appartamenti si trovano a quote diver- se, si prevede - l’installazione un ascensore esterno sul prospetto Est, in modo da garantire l’accesso alle U.I. appertenenti al Corpo A. L’ascensore sarà costituito da una struttura in accia- io,montanti e traverse, al cui interno è posizionata la cabina con uscita ai vari piani; - l’inserimento di tre montascali posti sulle sole rampe di collegamento tra le abitazioni del Corpo A e del Corpo B MANUTENZIONE La manutenzione ordinaria deve essere effettutata, per obbligo di legge, 2 volte l’anno sia per l’ascensore che per il montascale Con un ascensore esterno la percentuale di rischio di intervento è decisamente minore e quindi anche il costo risentirà positivamente Prospetto nord-est -stato di progetto- Corpo A Corpo B Ingresso U.I. Corpo A Montascale Ingresso U.I. Corpo B

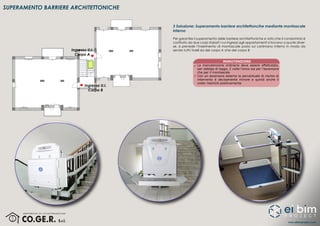

- 9. SUPERAMENTO BARRIERE ARCHITETTONICHE 3Soluzione: Superamento barriere architettoncihe mediante montascale interno Per garantire il superamento delle barriere architettoniche e visto che il condominio è costituito da due corpi sfalsati i cui ingressi agli appartamenti si trovano a quote diver- se, si prevede l’inserimento di montascale posto sul corrimano interno in modo da servire tutti i livelli sia del corpo A che del corpo B MANUTENZIONE La manutenzione ordinaria deve essere effettutata, per obbligo di legge, 2 volte l’anno sia per l’ascensore che per il montascale Con un ascensore esterno la percentuale di rischio di intervento è decisamente minore e quindi anche il costo risentirà positivamente Ingresso U.I. Corpo A Ingresso U.I. Corpo B www.eibimproject.com
