Monoblocchi
termoisolati
Emmegi
per
Avvolgibile

2. 9
VALORI LIMITE DELLA TRASMITTANZA TERMICA
Nella tabella di seguito riportata, sono indicati i valori limite della trasmittanza termica utile U delle strutture
componenti l’involucro edilizio scritti nell’allegato B del Decreto del Ministero dello Sviluppo economico dell’11 marzo
2008.
Questi valori sono in vigore dal 14 marzo 2010.
I valori limite della trasmittanza termica presenti prima di questa data erano più alti. Nelle nuove costruzioni, tutte le
strutture opache (verticali, orizzontali o inclinate) e gli infissi devono avere un valore della trasmittanza inferiore a
quello riportato nella tabella.
Allegato B
Valori limite della trasmittanza termica utile U delle strutture componenti l’involucro edilizio espressa in (W/m
2
K).
Zona climatica Strutture opache
verticali
Strutture opache orizzontali o inclinate Chiusure apribili e
assimilabiliCoperture Pavimenti
A 0,54 0,32 0,60 3,7
B 0,41 0,32 0,46 2,4
C 0,34 0,32 0,40 2,1
D 0,29 0,26 0,34 2,0
E 0,27 0,24 0,30 1,8
F 0,26 0,23 0,28 1,6
Nella tabella sopra esposta si può notare che il nostro paese è suddiviso in 6 zone climatiche, che prevedono valori
di trasmittanza termica molto differenti tra loro a seconda che si tratti di una località del Nord Italia (zona E – F) o
piuttosto che del Sud Italia (zona A-C) o Isole.
Per i cassonetti non sono ancora stati pubblicati dei valori limite da rispettare ma in funzione delle caratteristiche del
controtelaio devono garantire delle prestazioni idonee a rispettare le normative vigenti.
Si ricorda infine che la trasmittanza (U) termica misura la capacità di un elemento di contenere la dispersione di
energia termica e quindi di isolare l’abitazione, contribuendo al risparmio energetico.
Minore è il valore U, maggiore è la prestazione ottenuta.
REQUISITI ACUSTICI PASSIVI
I requisiti acustici passivi rappresentano una delle caratteristiche specifiche degli elementi costruttivi di un edificio che
qualificano le sorgenti sonoro/acustiche esterne ed interne dell'edificio stesso.
Tali requisiti sono:
9 (T) Tempo di riverberazione, definito dalla norma ISO 3382:1975
9 (Rw) Potere fonoisolante apparente (relativo alla parete di separazione tra due ambienti), da calcolare
secondo la norma UNI 8270:1987
9 (D2mnTw) Isolamento acustico standardizzato di facciata - dell'intera facciata di uno stabile
9 (Lnw) Isolamento al calpestio - Isolamento della parete di separazione quando è un pavimento
9 (Las max - La eq) Isolamento dal rumore prodotto dagli impianti tecnologici a servizio discontinuo (ascensori,
bagni, scarichi idraulici, ecc.) ed a servizio continuo (riscaldamento, condizionatori, ecc.)
I valori sono da calcolare con procedimenti stabiliti dalle Norme Tecniche del CEN, e sono di regola molto bassi per
scuole, ospedali, alberghi, uffici.
Per quanto riguarda la normativa vigente, le norme tecniche per la progettazione dei requisiti acustici passivi degli
edifici sono rappresentate dallo standard UNI EN 12354, adeguato alle tipologie costruttive italiane dal Technical
Report UNI TR 11175.
A livello nazionale, per quanto riguarda l'Acustica Ambientale vige la cosiddetta "Legge quadro sull'inquinamento
acustico" (Legge 26 ottobre 1995 n. 447) che stabilisce i principi fondamentali in materia di tutela dal rumore prodotto
dall'ambiente esterno e dall'ambiente abitativo, ai sensi dell'art. 117 della Costituzione.
I valori medi di isolamento acustico dei cassonetti rispettano ampiamente i limiti stabiliti dalla normativa in vigore;
sarà a carico della committenza la verifica se l’eventuale installazione del cassonetto è effettuata in comuni con
normative e/o limiti più restrittivi, verificando infine l’opportunità di utilizzare prodotti o sistemi con valori di isolamento
acustico più elevati.

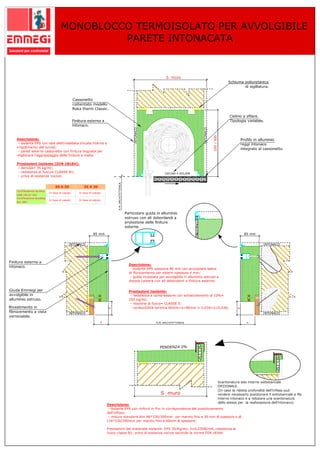

3. 14

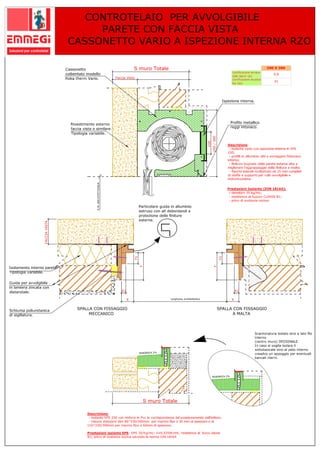

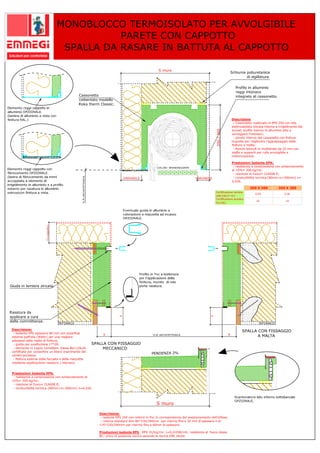

CARATTERISTICHE
Anni di ricerca & sviluppo sui controtelai hanno
portato la ditta Emmegi alla realizzazione del nostro
monoblocco. Ci siamo basati sull’utilizzo di materiali
a bassa conducibilità, riducendo i ponti termici ma
senza compromettere la solidità della struttura.
Aumentando il potere fono isolante (rw) del
serramento, utilizzando concetti e componenti ad
alta tecnologia.
Tale monoblocco permette di ottimizzare i tempi di
progettazione e di agevolare il lavoro del costruttore.
Estremamente flessibile e modulare, il monoblocco
Emmegi consente di adattarsi ad ogni tipologia
costruttiva, garantendo una grande qualità grazie ai
processi produttivi utilizzati.
Tale sistema si compone di una struttura
interamente isolata per un perfetto alloggiamento
del serramento, da spalle laterali e da un cassonetto
idoneo all’alloggiamento di ogni tipo di avvolgibile:
PVC, alluminio, acciaio, orientabile.
Il monoblocco Emmegi permette di eliminare il ponte
termico del nodo finestra e di aumentare il valore del
potere fono isolante (rw) del serramento.
Può essere personalizzato
o prodotto in serie
ottimizzando così i costi di
produzione e riducendo
quelli in cantiere.

4. 16
DIMENSIONAMENTO
DEL VANO MURO
CAPPOTTO CAPPOTTO
ATTENZIONE: Si consiglia di verificare sempre le dimensioni foro prima della loro
realizzazione in funzione del monoblocco progettato.

20. 31
Monoblocchi
termoisolati
Emmegi
per
Persiana

21. 32
CARATTERISTICHE
Emmegi, per l’installazione del sistema
oscurante a persiana o scuro, realizza tre
differenti tipologie di monoblocco coibentato:
1. con legno lamellare per il libero
posizionamento dei cardini delle
persiane.
2. con legno lamellare per persiane
con telaio.
3. con la predisposizione dei cardini
persiane.
Ciascuna applicazione si caratterizza per la
presenza di una spalla termoisolante
realizzata in polistirene estruso di alta qualità
lavorata a misura sulle esigenze del cliente e
in funzione del tipo di realizzazione.
All’interno del pannello in polistirene viene
realizzato l’alloggio serramento.
L’ancoraggio di tali spalle all’interno del foro
muro è personalizzabile mediante
l’inserimento di murature metalliche, staffe
angolari e viteria apposita.
INTERNO CASA
ESTERNO CASA
1 2 3

27. 39
Monoblocchi
termoisolati
Emmegi
SHADOW
per
frangisole

28. 40
CARATTERISTICHE
Il modello che fa tendenza, con cassonetto per
frangisole a lamelle orientabili.
Questa tipologia di monoblocco Emmegi si basa
sullo sviluppo di una struttura interamente
coibentata caratterizzata sia dalla funzione del
controtelaio che dalla funzione di creare all’interno
un incasso per una spalla coibentata di spessore
pari a quello del paramento murario su cui
applicare un cassonetto con oscuramento a
frangisole a lamelle ROKA-SHADOW, anch’esso
completamente coibentato e di spessore pari al
setto murario realizzato dalla ditta Beck+Heun,
partner di Emmegi.
Tale sistema ha consentito ad Emmegi di realizzare
un prodotto estremamente avanzato, duttile e
versatile, rispettando non solo le esigenze più varie
del cliente ma anche una serie di vantaggi in
campo di risparmio energetico del cliente finale, in
campo progettuale e per la posa in cantiere.
Questa tipologia di monoblocco Emmegi permette l’installazione di frangisole metallici e veneziane
bordate, permette inoltre di adeguarsi alle nuove esigenze architettoniche di risparmio energetico.
Consente infine di razionalizzare l’ingresso di luce ed aria all’interno degli edifici migliorando così il
comfort abitativo, il surriscaldamento degli ambienti ed il loro isolamento.
Alcune applicazioni ROKA - SHADOW
ROKA SHADOW
BLOCK NEOPOR
ROKA SHADOW
BLOCK WDVS
NEOPOR
ROKA SHADOW
BLOCK KLINKER

29. 61
SICUREZZA E QUALITA’
NELL’OSCURAMENTO
L’allestimento di una facciata piacevole, l’adempimento delle richieste del regolamento europeo per il
risparmio energetico (EnEV), così come la semplicità di montaggio e la sicurezza fisico-tecnica sono oggi
determinanti per i sistemi che riguardano la casa.
Sotto il marchio ROKA-SHADOW distribuito da Emmegi, è possibile trovare sistemi ideali di oscuramento
caratterizzati da elevati standard qualitativi, sia che si tratti di ristrutturazione, di muratura intonacata o a
clinker oppure di una facciata in WDVS.
9 Materiale Neopor® λ 0,032 – B1
9 Materiale EPS 250 λ 0,035 – B1
9 Qualità testata e controllata
9 Cavità riempimento calcestruzzo
per ancoraggio architrave
9 Adatto a tutte le murature
9 Isolato termicamente sui bordi
laterali
Profilatura Fissaggio con nastro
perforato
9 Profilo di fissaggio con nastro perforato, per un fissaggio duraturo
della guida superiore del frangisole a lamelle
9 Profilo di raccordo al telaio per il fissaggio dei pannelli della
finestra.
9 Universale con intonaco a spruzzo e profilatura per adesione
all’intonaco
9 Risponde alle direttive sull’intonaco:
¾ DIN 18 550 parte 1: descrizione dell’intonaco e
prestazioni richieste
¾ DIN 18 550 parte 2: intonaco-intonaci da malte con
leganti minerali e preparazione Realizzazione
PLATINUM®
Stabilizzazione ad
angolo
SHADOW VW
Fissaggio guida superiore frangisole
Collegamento a vite
del profilo concavo
della sezione in
plastica
Collegamento a vite
del supporto di
montaggio del
frangisole

30. 41
DIMENSIONAMENTO DEL VANO
MURO
Integrando il serramento con il sistema monoblocco Emmegi, è possibile creare valore aggiunto per il
cliente offrendo una soluzione completa, affidabile, in grado di isolare al meglio il foro finestra e
complessivamente più economica.
MURATURA
INTONACO
CAPPOTTO
MURATURA
INTONACO
CAPPOTTO
ATTENZIONE: Si consiglia di verificare sempre le dimensioni foro prima della loro
realizzazione in funzione del monoblocco progettato

33. 69
Monoblocchi
ROKA
CO2MPACT

34. 73
TIPOLOGIE
Monoblocchi isolati prefabbricati realizzati interamente in Polistirene espanso (EPS 250),
classificazione antifiamma B1 e con conducibilità termica λ = 0,035, o in Neopor, classificazione
antifiamma B1 e con conducibilità termica λ = 0,032.

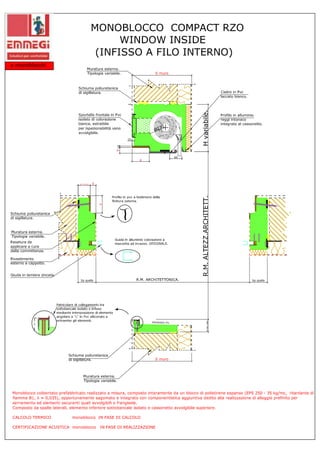

Co2mpact per avvolgibile
Co2mpact persiana per
scuri
Co2mpact shadow con cassonetto per
frangisole o tenda

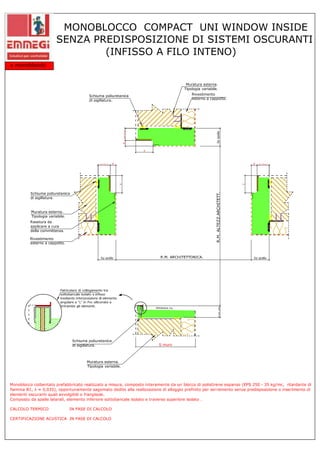

Co2mpact uni senza
oscuramento

41. 95
NUMEROSI ESAMI SUI
COMPONENTI AGGIUNTIVI
Roka-CO2MPACT è assolutamente impermeabile
alla pioggia battente. Dagli esami è risultato che,
grazie a questa impermeabilità dei giunti di
raccordo, non si osserva infiltrazione di acqua,
nemmeno con uno scarto di pressione di prova di
600 Pa.
Testato e certificato
da IFT
ROSENHEIM
Esame delle caratteristiche di giunzione e fissaggio tra finestre.
Il sistema e la struttura di ROKA-CO2MPACT sono in condizioni nuove
anche dopo la breve esposizione simulata.
Esame dell’impermeabilità all’aria, dell’impermeabilità alla pioggia
battente, del carico meccanico e dei raccordi della struttura.
TIPO DI ESAMI RISULTATI
Permeabilità all’aria fino a 1000 Pa in condizioni nuove a<0,1 m
3
/(m h daPA
2/3
)
Impermeabilità alla pioggia battente fino a 600 Pa in
condizioni nuove
Nessuna infiltrazione di acqua
Breve simulazione di esposizione
x 10 cicli di esposizione a cambio di temperatura (+60°C
– 15°C)
x Durata funzionamento, uso simulato di 10.000
azionamenti della finestra
x 200 cicli di esposizione al vento pressione/depressione
fino a 1000 Pa
Nessuna mutazione rilevata
Nessuna mutazione rilevata
Nessuna mutazione rilevata
Permeabilità all’aria fino a 1000 Pa dopo breve
esposizione
a<0,1 m
3
/(m h daPA
2/3
)
Impermeabilità alla pioggia battente fino a 600 Pa dopo
breve esposizione
Nessuna infiltrazione di acqua
Carico meccanico – peso verticale dopo breve
esposizione
Nessuna deformazione
persistente
Esposizione al vento pressione/depressione fino a 2000
Pa dopo breve esposizione
Nessuna deformazione
persistente
Prova di sicurezza esposizione al vento 3000 Pa dopo
breve esposizione
Nessun danneggiamento
Impiego non regolare – resistenza all’impatto dopo breve
esposizione
Nessun danneggiamento
Controllo visivo finale Nessun cambiamento del sistema
completo
Testato da
ISOLAMENTO ACUSTICO
ROKA-Co2mpact offre, grazie a un sistema chiuso
su lato ambiente, un isolamento acustico ottimale.
SITUAZIONE COSTRUTTIVA Rw
ROKA-CO2MPACT MW 30 46 dB

42. 94

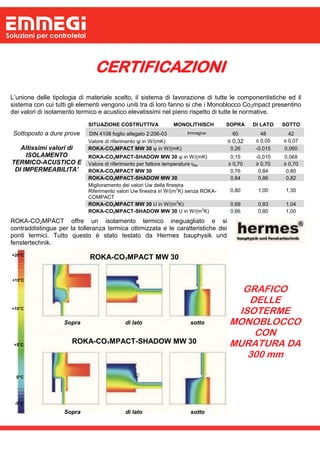

CERTIFICAZIONI
L’unione delle tipologia di materiale scelto, il sistema di lavorazione di tutte le componentistiche ed il
sistema con cui tutti gli elementi vengono uniti tra di loro fanno si che i Monoblocco Co2mpact presentino
dei valori di isolamento termico e acustico elevatissimi nel pieno rispetto di tutte le normative.
Sottoposto a dure prove
SITUAZIONE COSTRUTTIVA MONOLITHISCH SOPRA DI LATO SOTTO
DIN 4108 foglio allegato 2:206-03 Immagine 60 48 42
Valore di riferimento ψ in W/(mK) ≤ 0,32 ≤ 0,05 ≤ 0,07
ROKA-CO2MPACT MW 30 ψ in W/(mK) 0,26 -0,015 0,060
ROKA-CO2MPACT-SHADOW MW 30 ψ in W/(mK) 0,15 -0,010 0,068
Valore di riferimento per fattore temperature fRsi ≥ 0,70 ≥ 0,70 ≥ 0,70
ROKA-CO2MPACT MW 30 0,76 0,84 0,80
ROKA-CO2MPACT-SHADOW MW 30 0,84 0,86 0,82
Miglioramento dei valori Uw della finestra
Riferimento valori Uw finestra in W/(m
2
K) senza ROKA-
COMPACT
0,80 1,00 1,30
ROKA-CO2MPACT MW 30 U in W/(m
2
K) 0,69 0,83 1,04
ROKA-CO2MPACT-SHADOW MW 30 U in W/(m
2
K) 0,66 0,80 1,00
ROKA-CO2MPACT offre un isolamento termico ineguagliato e si
contraddistingue per la tolleranza termica ottimizzata e le caratteristiche dei
ponti termici. Tutto questo è stato testato da Hermes bauphysik und
fenstertechnik.
GRAFICO
DELLE
ISOTERME
MONOBLOCCO
CON
MURATURA DA
300 mm
ROKA-CO2MPACT-SHADOW MW 30
+20°C
+15°C
+10°C
+5°C
0°C
-5°C
ROKA-CO2MPACT MW 30
