Langkah2 pemasagan cctv
Dokumen ini membahas kaedah pemasangan sistem CCTV, termasuk jenis kabel, konektor, dan prosedur penempatan kamera. Terdapat panduan mengenai keselamatan dalam pemasangan serta langkah untuk memastikan kualiti dan keberkesanan pemantauan. Penekanan juga diberikan pada penggunaan peralatan yang sesuai dan langkah-langkah keselamatan elektrik yang perlu diikuti.
Langkah2 pemasagan cctv
- 1.

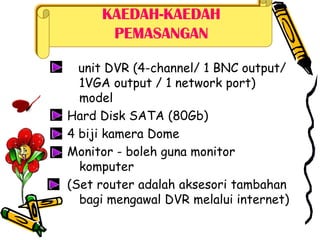

- 2. KAEDAH-KAEDAH PEMASANGAN unit DVR (4-channel/1 BNC output/ 1VGA output / 1 network port) model Hard Disk SATA (80Gb) 4 biji kamera Dome Monitor - boleh guna monitor komputer (Set router adalah aksesori tambahan bagi mengawal DVR melalui internet)

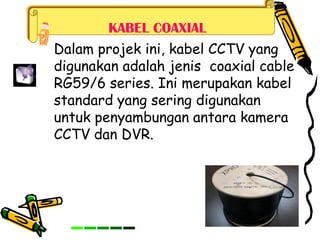

- 3. KABEL COAXIAL Dalam projekini, kabel CCTV yang digunakan adalah jenis coaxial cable RG59/6 series. Ini merupakan kabel standard yang sering digunakan untuk penyambungan antara kamera CCTV dan DVR.

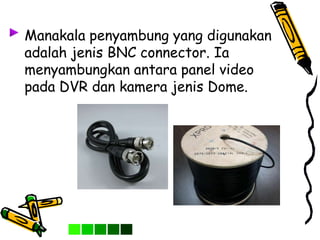

- 4. Manakala penyambung yangdigunakan adalah jenis BNC connector. Ia menyambungkan antara panel video pada DVR dan kamera jenis Dome.

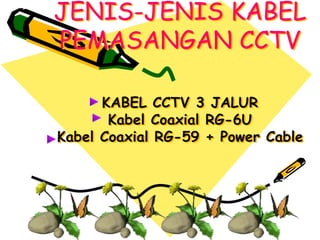

- 5. JENIS-JENIS KABEL PEMASANGAN CCTV KABELCCTV 3 JALUR Kabel Coaxial RG-6U Kabel Coaxial RG-59 + Power Cable

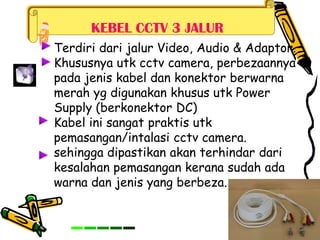

- 6. KEBEL CCTV 3JALUR Terdiri dari jalur Video, Audio & Adaptor. Khususnya utk cctv camera, perbezaannya pada jenis kabel dan konektor berwarna merah yg digunakan khusus utk Power Supply (berkonektor DC) Kabel ini sangat praktis utk pemasangan/intalasi cctv camera. sehingga dipastikan akan terhindar dari kesalahan pemasangan kerana sudah ada warna dan jenis yang berbeza.

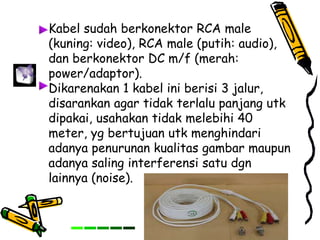

- 7. Kabel sudah berkonektorRCA male (kuning: video), RCA male (putih: audio), dan berkonektor DC m/f (merah: power/adaptor). Dikarenakan 1 kabel ini berisi 3 jalur, disarankan agar tidak terlalu panjang utk dipakai, usahakan tidak melebihi 40 meter, yg bertujuan utk menghindari adanya penurunan kualitas gambar maupun adanya saling interferensi satu dgn lainnya (noise).

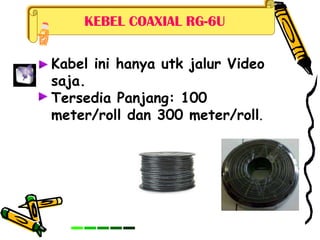

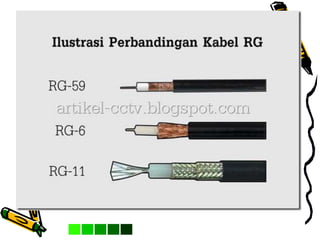

- 8. KEBEL COAXIAL RG-6U Kabelini hanya utk jalur Video saja. Tersedia Panjang: 100 meter/roll dan 300 meter/roll.
- 9. KEBEL COAXIAL RG-59+ POWER CABLE Kabel ini selain untuk jalur Video, juga terdapat jalur utk Power Supply. Ada juga yg menyebutnya Kabel Coaxial Combo, dikarenakan kabel Video sudah disertai Kabel Power, pemasangan pun menjadi semakin praktis dan mudah. Tersedia Panjang: 100 meter/roll dan 300 meter/roll.
- 10.

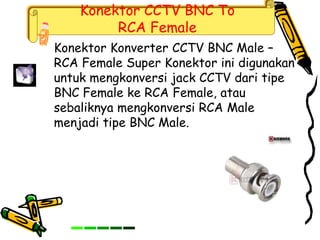

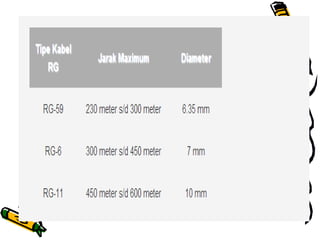

- 13. Konektor CCTV BNCTo RCA Female Konektor Konverter CCTV BNC Male – RCA Female Super Konektor ini digunakan untuk mengkonversi jack CCTV dari tipe BNC Female ke RCA Female, atau sebaliknya mengkonversi RCA Male menjadi tipe BNC Male.

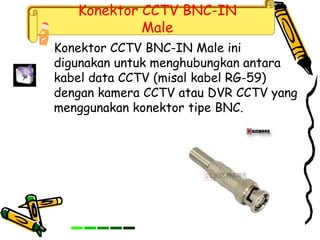

- 14. Konektor CCTV BNC-IN Male KonektorCCTV BNC-IN Male ini digunakan untuk menghubungkan antara kabel data CCTV (misal kabel RG-59) dengan kamera CCTV atau DVR CCTV yang menggunakan konektor tipe BNC.
- 15.
- 16. Konektor CCTV PowerDC Female Konektor ini digunakan untuk perangkat instalasi kamera CCTV pada bagian power listrik DC menghubungkan ke adaptor atau power supply center-nya. Keunggulan konektor power DC ini adalah tidak memerlukan timah solder saat menghubungkan kabel listriknya, hanya direkatkan menggunakan sekrup modem jepit yang sudah disediakan pada konektor ini

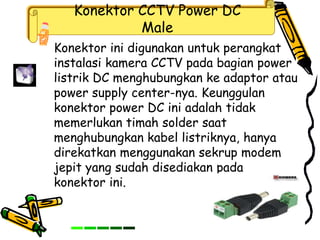

- 17. Konektor CCTV PowerDC Male Konektor ini digunakan untuk perangkat instalasi kamera CCTV pada bagian power listrik DC menghubungkan ke adaptor atau power supply center-nya. Keunggulan konektor power DC ini adalah tidak memerlukan timah solder saat menghubungkan kabel listriknya, hanya direkatkan menggunakan sekrup modem jepit yang sudah disediakan pada konektor ini.

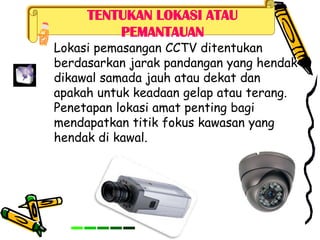

- 18. TENTUKAN LOKASI ATAU PEMANTAUAN Lokasipemasangan CCTV ditentukan berdasarkan jarak pandangan yang hendak dikawal samada jauh atau dekat dan apakah untuk keadaan gelap atau terang. Penetapan lokasi amat penting bagi mendapatkan titik fokus kawasan yang hendak di kawal.

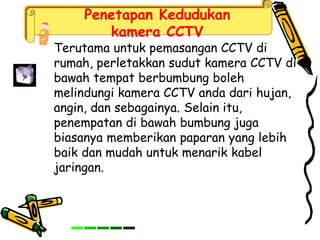

- 19. Penetapan Kedudukan kamera CCTV Terutamauntuk pemasangan CCTV di rumah, perletakkan sudut kamera CCTV di bawah tempat berbumbung boleh melindungi kamera CCTV anda dari hujan, angin, dan sebagainya. Selain itu, penempatan di bawah bumbung juga biasanya memberikan paparan yang lebih baik dan mudah untuk menarik kabel jaringan.

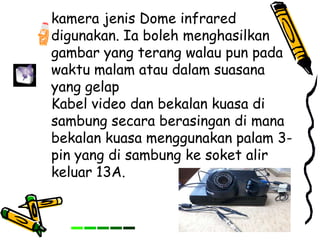

- 20. kamera jenis Domeinfrared digunakan. Ia boleh menghasilkan gambar yang terang walau pun pada waktu malam atau dalam suasana yang gelap Kabel video dan bekalan kuasa di sambung secara berasingan di mana bekalan kuasa menggunakan palam 3- pin yang di sambung ke soket alir keluar 13A.

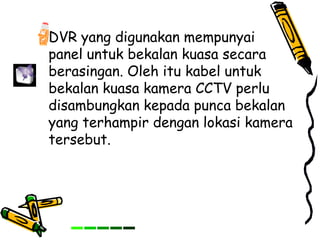

- 21. DVR yang digunakanmempunyai panel untuk bekalan kuasa secara berasingan. Oleh itu kabel untuk bekalan kuasa kamera CCTV perlu disambungkan kepada punca bekalan yang terhampir dengan lokasi kamera tersebut.

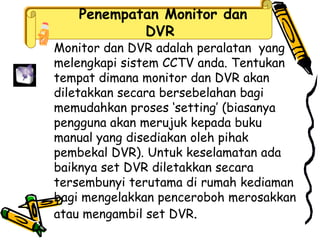

- 22. Penempatan Monitor dan DVR Monitordan DVR adalah peralatan yang melengkapi sistem CCTV anda. Tentukan tempat dimana monitor dan DVR akan diletakkan secara bersebelahan bagi memudahkan proses ‘setting’ (biasanya pengguna akan merujuk kepada buku manual yang disediakan oleh pihak pembekal DVR). Untuk keselamatan ada baiknya set DVR diletakkan secara tersembunyi terutama di rumah kediaman bagi mengelakkan penceroboh merosakkan atau mengambil set DVR.

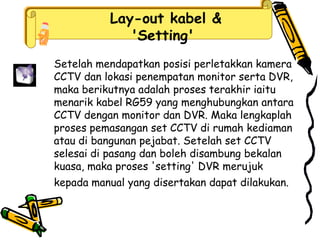

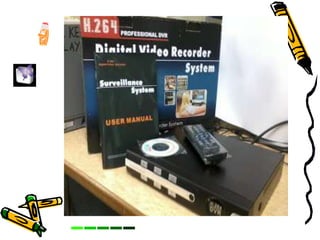

- 24. Lay-out kabel & 'Setting' Setelahmendapatkan posisi perletakkan kamera CCTV dan lokasi penempatan monitor serta DVR, maka berikutnya adalah proses terakhir iaitu menarik kabel RG59 yang menghubungkan antara CCTV dengan monitor dan DVR. Maka lengkaplah proses pemasangan set CCTV di rumah kediaman atau di bangunan pejabat. Setelah set CCTV selesai di pasang dan boleh disambung bekalan kuasa, maka proses 'setting' DVR merujuk kepada manual yang disertakan dapat dilakukan.

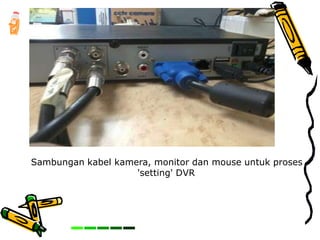

- 25. Sambungan kabel kamera,monitor dan mouse untuk proses 'setting' DVR
- 26. Sambungan semua komponenyang telah lengkap di mana monitor memaparkan imej yang telah dirakam oleh kamera CCTV
- 27. Projek Pemasangan CCTV DiBengkel Elektrik

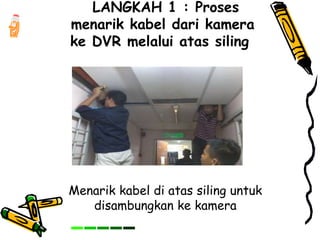

- 28. LANGKAH 1 :Proses menarik kabel dari kamera ke DVR melalui atas siling Menarik kabel di atas siling untuk disambungkan ke kamera

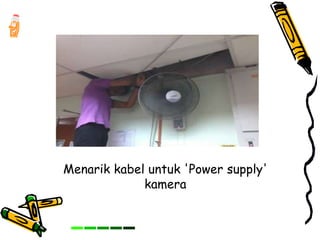

- 29. Menarik kabel untuk'Power supply' kamera

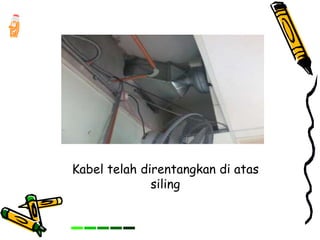

- 30. Kabel telah direntangkandi atas siling

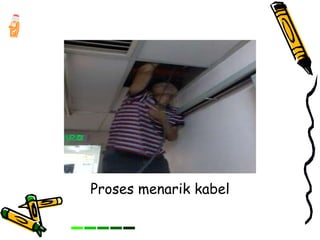

- 31.

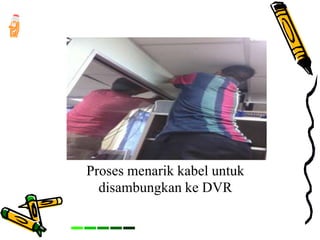

- 32. Proses menarik kabeluntuk disambungkan ke DVR

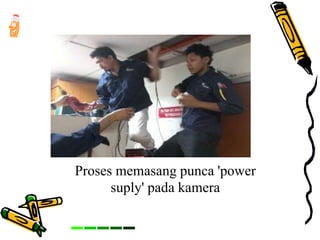

- 33. Proses memasang punca'power suply' pada kamera

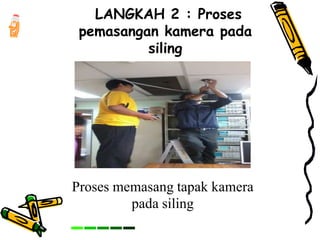

- 34. LANGKAH 2 :Proses pemasangan kamera pada siling Proses memasang tapak kamera pada siling

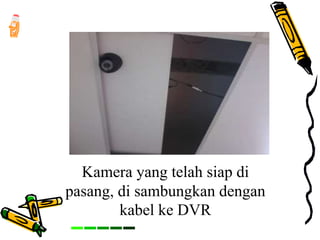

- 35. Kamera yang telahsiap di pasang, di sambungkan dengan kabel ke DVR

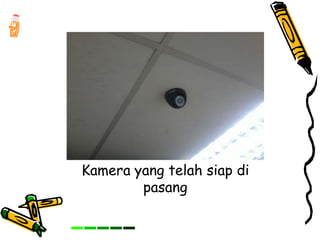

- 36. Kamera yang telahsiap di pasang

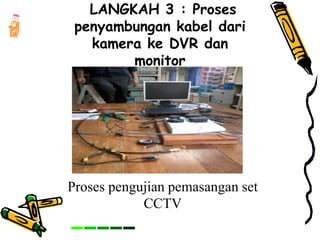

- 37. LANGKAH 3 :Proses penyambungan kabel dari kamera ke DVR dan monitor Proses pengujian pemasangan set CCTV

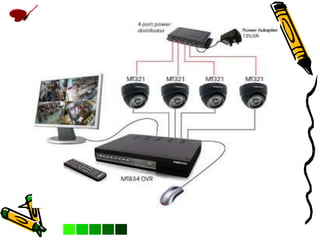

- 39.
- 40. PERKARA-PERKARA YANG PERLU DIAWASIDALAM KERJA-KERJA PEMASANGAN ELEKTRIK

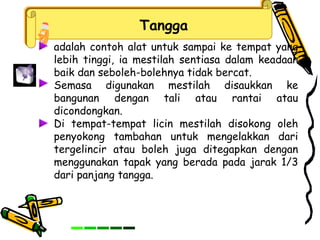

- 41. Tangga adalah contoh alatuntuk sampai ke tempat yang lebih tinggi, ia mestilah sentiasa dalam keadaan baik dan seboleh-bolehnya tidak bercat. Semasa digunakan mestilah disaukkan ke bangunan dengan tali atau rantai atau dicondongkan. Di tempat-tempat licin mestilah disokong oleh penyokong tambahan untuk mengelakkan dari tergelincir atau boleh juga ditegapkan dengan menggunakan tapak yang berada pada jarak 1/3 dari panjang tangga.

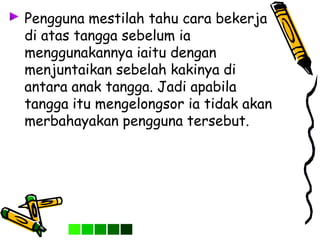

- 42. Pengguna mestilah tahucara bekerja di atas tangga sebelum ia menggunakannya iaitu dengan menjuntaikan sebelah kakinya di antara anak tangga. Jadi apabila tangga itu mengelongsor ia tidak akan merbahayakan pengguna tersebut.
- 43. Litar sebelum bekerja pastikanlitar itu mati. Seberapa yang boleh matikan suis utama dan kuncikan. Seelok- eloknya tanggalkan fius dan simpan atau tutupkan pemutus litar. Bekerja pada litar yang hidup amat merbahaya dan dilarang kecuali di waktu kecemasan dan kerja tersebut dilakukan oleh orang-orang yang berkelayakan sahaja dengan mematuhi langkah-langkah berikut:-

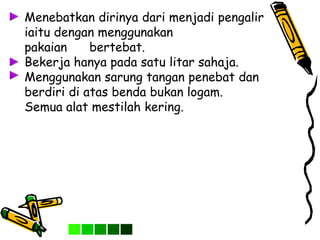

- 44. Menebatkan dirinya darimenjadi pengalir iaitu dengan menggunakan pakaian bertebat. Bekerja hanya pada satu litar sahaja. Menggunakan sarung tangan penebat dan berdiri di atas benda bukan logam. Semua alat mestilah kering.
- 45.

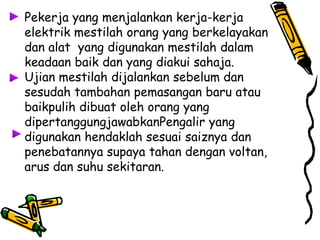

- 46. Pekerja yang menjalankankerja-kerja elektrik mestilah orang yang berkelayakan dan alat yang digunakan mestilah dalam keadaan baik dan yang diakui sahaja. Ujian mestilah dijalankan sebelum dan sesudah tambahan pemasangan baru atau baikpulih dibuat oleh orang yang dipertanggungjawabkanPengalir yang digunakan hendaklah sesuai saiznya dan penebatannya supaya tahan dengan voltan, arus dan suhu sekitaran.

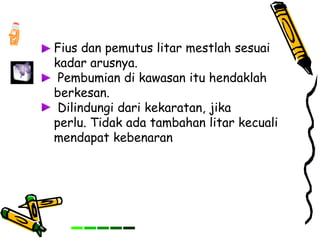

- 47. Fius dan pemutuslitar mestlah sesuai kadar arusnya. Pembumian di kawasan itu hendaklah berkesan. Dilindungi dari kekaratan, jika perlu. Tidak ada tambahan litar kecuali mendapat kebenaran
- 48.

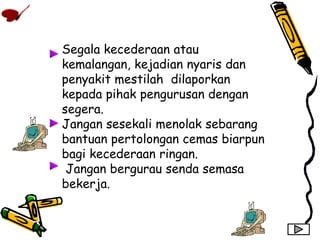

- 49. Segala kecederaan atau kemalangan,kejadian nyaris dan penyakit mestilah dilaporkan kepada pihak pengurusan dengan segera. Jangan sesekali menolak sebarang bantuan pertolongan cemas biarpun bagi kecederaan ringan. Jangan bergurau senda semasa bekerja.
- 50. Merokok hanya dibenarkandi dalam bilik salinan, pejabat, kantin dan kawasan-kawasan yang dibenarkan. Kasut keselamatan yang dibekalkan mestilah dipakai sepanjang masa bekerja. Pakaian seragam mestilah dipakai sepanjang masa bekerja. Pelindung mata mestilah dipakai setiap masa di kawasan yang di tentukan. Alat pelindung pendengaran mesti dipakai di kawasan yang diwajibkan. Topi keselamatan mesti dipakai di kawasan yang ditentukan kejahatan

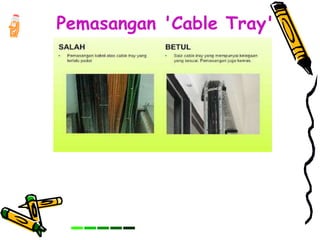

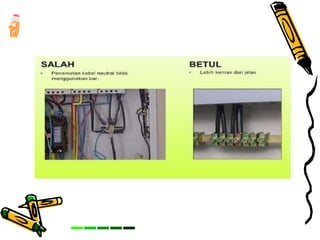

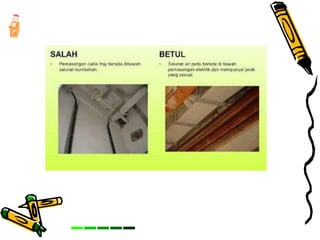

- 51. Pendawaian Elektrik : SALAHLawan BETUL
- 52.

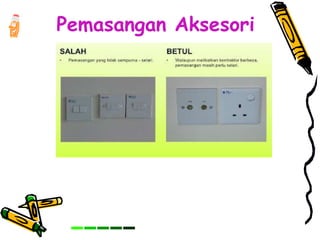

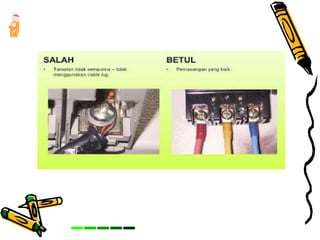

- 55.

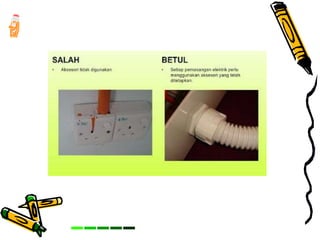

- 57.

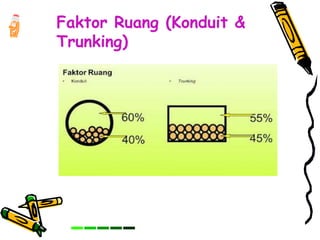

- 59. Faktor Ruang (Konduit& Trunking)
- 60. , SAMBUNGAN…… . CrEaTeD bY, NURMAIZATULAKMA Mutiara Kata “Don’tStop at the Top, Touch The Sky Before You Drop”
