Universitas Islam Internasional Indonesia (UIII) Workshop Network Re-Configuration
Contents 01. Existing Topology 02. IP Address 03. Subnetting Cara Cepat 03. VLAN (Virtual LAN)
01. Existing Topology
Existing Topology
Detail Existing Topology
02. IP Address
IP Address • Badan yang mengatur pemberian IP Address & mengkoordinasikan DNS serta pendelegasian nama domain Internet di seluruh dunia adalah Internet Assigned Number Authority / IANA (http://www.iana.org) • Pemberian IP Address dibagi menjadi berdasarkan daerah (regional) masing-masing dan disebut dengan Regional Internet Registries (RIR)
IP Address Pembagian IP Address tersebut berdasarkan Regional : a. ARIN (http://www.arin.net), menangani wilayah Amerika Utara dan Sub Shara Afrika b. APNIC (http://www.apnic.net), menangani wilayah Asia Pasific c. LACNIC (http://www.lacnic.net), menangani wilayah Amerika Selatan & Pusat dan Carribean d. RIPE NCC (http://www.ripe.net), menangani wilayah Eropa & Afrika Utara
IP Address Pembagian dari regional, dapat dibagi lagi menjadi secara pengelola lokal (negara) yang disebut NIR, misalnya : a. APJII (http://www.apjii.or.id) : Indonesia b. CNNIC (http://www.cnnic.net.cn) : Cina c. JPNIC (http://www.nic.ad.jp) : Jepang d. KRNIC (http://nic.or.id) : Korea e. TWNIC (http://www.twnic.net) : Taiwan f. VNNIC (http://www.vnnic.net.vn) : Vietnam
IP Address • Peralatan aktif dalam jaringan komputer seperti : Network Interface Card (NIC), Switch, Router, Access Point, Network Camera, dll memiliki MAC Address untuk memberikan identitas pada peralatan tersebut agar dapat dikenali • MAC Address disebut juga dengan alamat hardware, karena merupakan identitas yang diberikan oleh pabrik pembuat (vendor) dari peralatan tersebut
IP Address • Agar pengaturan pemberian alamat pada peralatan lebih mudah dan fleksibel, dipergunakannlah alamat logika • Apabila peralatan jaringan diganti, MAC Address secara otomatic akan berubah sesuai dengan MAC Address peralatan yang baru • Apabila menggunakan alamat logika, alamat logika yang sama tetap dapat digunakan meskipun peralatan jaringan diganti atau ditukar. • Penggunaan alamat logika memberikan kemudahan administrasi pemberian alamat peralatan
IP Address IP Address terdiri dari 32 bit angka biner yang dituliskan dalam bentuk empat kelompok dan masing-masing kelompok terdiri dari delapan (oktat) bit yang dipisahkan oleh tanda titik 11000000.10101000.00000000.00000001 Atau dapat juga ditulis dalam bentuk empat kelompok angka desimal dari 0 - 255, misalnya : 192.168.0.1
IP Address • IP Address yang terdiri dari 32 bit angka biner ini disebut dengan IP Versi 4 (Ipv4) • Dalam IP address ada 5 peng-kelas-an yakni kelas A, kelas B, kelas C, kelas D dan kelas E.
IP Address • IP Address terdiri dari dua bagian, yaitu : Network ID & Host ID • Network ID menentukan alamat dari suatu jaringan komputer • Host Id menentukan alamat dari suatu komputer (host) dalam suatu jaringan komputer • IP Address memberikan alamat lengkap dari suatu komputer (host) yang merupakan gabungan dari nama Network Id dan Host ID
IP Address
IP Address Host ID tidak boleh semuanya terdiri atas angka 0 Host ID tidak boleh semuanya terdiri atas angka 255 Nomor pertama dari Network ID tidak boleh angka 127 Host ID harus unik dalam suatu Lokal Network ID Aturan pemberian IP Address
IP Address Memberikan Network ID
IP Address

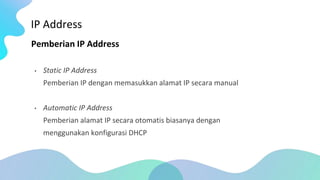

IP Address Pemberian IP Address • Static IP Address Pemberian IP dengan memasukkan alamat IP secara manual • Automatic IP Address Pemberian alamat IP secara otomatis biasanya dengan menggunakan konfigurasi DHCP
IP Address IP Address Static IP Address Automatic

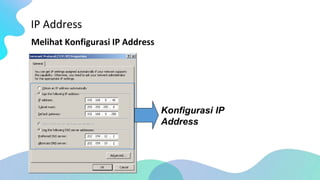

IP Address Melihat Konfigurasi IP Address Konfigurasi IP Address
IP Address Melihat Konfigurasi IP Address (Lanjutan)
IP Address IP Address Private Merupakan alamat-alamat yang disediakan untuk digunakan oleh internal jaringan komputer yang ada pada suatu institusi atau organisasi (LAN intern perusahaan) berdasarkan rekomendasi RFC 1918

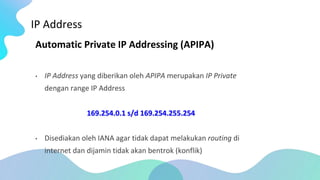

IP Address Automatic Private IP Addressing (APIPA) • IP Address yang diberikan oleh APIPA merupakan IP Private dengan range IP Address 169.254.0.1 s/d 169.254.255.254 • Disediakan oleh IANA agar tidak dapat melakukan routing di internet dan dijamin tidak akan bentrok (konflik)
03. Subnetting Cara Cepat (IP Kelas C)
Subnetting Cara Cepat • IPv4 hanya terdiri atas 32 bit sehingga pengalamatannya sangat terbatas, dengan makin bertambahnya jumlah pengguna jaringan dibuatlah suatu metode untuk memperbanyak Network ID dari suatu Network ID yang telah ada. • Metode ini disebut dengan istilah Subnetting, yaitu mengorbankan sebagian bit Host ID untuk digunakan membuat Network ID tambahan • Perhitungan Subnetting meliputi 5 hal, yaitu Subnetmask baru hasil subnetting, Jumlah subnet yang terbentuk, Jumlah host tiap subnet, Range alamat host tiap subnet, dan Alamat broadcast tiap subnet. • Subnetting dapat diterapkan pada alamat IP Classful ataupun Classless menggunakan notasi CIDR (Classless Inter Domain Routing)

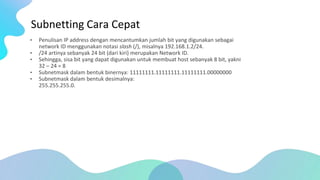

Subnetting Cara Cepat • Penulisan IP address dengan mencantumkan jumlah bit yang digunakan sebagai network ID menggunakan notasi slash (/), misalnya 192.168.1.2/24. • /24 artinya sebanyak 24 bit (dari kiri) merupakan Network ID. • Sehingga, sisa bit yang dapat digunakan untuk membuat host sebanyak 8 bit, yakni 32 – 24 = 8 • Subnetmask dalam bentuk binernya: 11111111.11111111.11111111.00000000 • Subnetmask dalam bentuk desimalnya: 255.255.255.0.
Subnetting Cara Cepat Subnetmask dan nilai /-nya Subnet Mask Nilai CIDR 255.128.0.0 /9 255.192.0.0 /10 255.224.0.0 /11 255.240.0.0 /12 255.248.0.0 /13 255.252.0.0 /14 255.254.0.0 /15 255.255.0.0 /16 255.255.128.0 /17 255.255.192.0 /18 255.255.224.0 /19 Subnet Mask Nilai CIDR 255.255.240.0 /20 255.255.248.0 /21 255.255.252.0 /22 255.255.254.0 /23 255.255.255.0 /24 255.255.255.128 /25 255.255.255.192 /26 255.255.255.224 /27 255.255.255.240 /28 255.255.255.248 /29 255.255.255.252 /30 Dimulai dari /8 (255.0.0.0) s/d /30 (255.255.255.252) dimana setiap penambahan 1 bit untuk membuat subnet nilai / bertambah 1 dan seterusnya (Lihat tabel pada slide selanjutnya).
Subnetting Cara Cepat Tabel IP Address dan Subnetting
Subnetting Cara Cepat Contoh : • Gunakanlah Network ID 192.168.0.0 & Subnet Mask 255.255.255.224. Langkah berikutnya yang harus dilakukan adalah : 1. Dari oktet pertama IP Address 192.168.0.0 (“W”) dapat kita ketahui bahwa IP Address tersebut adalah Kelas C (karena IP Address tersebut berada dalam range angka 192-223) oktet keempat dari Subnet Mask diselubungkan dengan angka 224, jadi telah diambil 3 bit untuk membuat subnet.

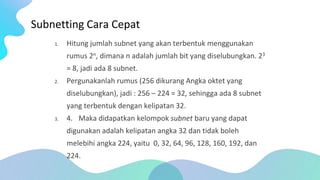

Subnetting Cara Cepat 1. Hitung jumlah subnet yang akan terbentuk menggunakan rumus 2n, dimana n adalah jumlah bit yang diselubungkan. 23 = 8, jadi ada 8 subnet. 2. Pergunakanlah rumus (256 dikurang Angka oktet yang diselubungkan), jadi : 256 – 224 = 32, sehingga ada 8 subnet yang terbentuk dengan kelipatan 32. 3. 4. Maka didapatkan kelompok subnet baru yang dapat digunakan adalah kelipatan angka 32 dan tidak boleh melebihi angka 224, yaitu 0, 32, 64, 96, 128, 160, 192, dan 224.
Subnetting Cara Cepat Dengan demikian maka Subnet baru yang terbentuk: 192.168.0.0, 192.168.0.32, 192.168.0.64, 192.168.0.96, 192.168.0.128, 192.168.0.160, 192.168.0.192, dan 192.168.0.224. Lengkapnya adalah sebagai berikut : Network ID : 192.168.0.0 (Subnet-1) IP Address : 192.168.0.1-192.168.0.30 IP Add Broad. : 192.168.0.31 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.32 (Subnet-2) IP Address : 192.168.0.33-192.168.0.62 IP Add Broad. : 192.168.0.63 Subnet Mask : 255.255.255.224
Subnetting Cara Cepat Network ID : 192.168.0.64 (Subnet-3) IP Address : 192.168.0.65-192.168.0.94 IP Add Broad. : 192.168.0.95 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.96 (Subnet-4) IP Address : 192.168.0.97-192.168.0.126 IP Add Broad. : 192.168.0.127 Subnet Mask : 255.255.255.224
Subnetting Cara Cepat Network ID : 192.168.0.128 (Subnet-5) IP Address : 192.168.0.129-192.168.0.158 IP Add Broad. : 192.168.0.159 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.160 (Subnet-6) IP Address : 192.168.0.161-192.168.0.190 IP Add Broad. : 192.168.0.191 Subnet Mask : 255.255.255.224
Subnetting Cara Cepat Network ID : 192.168.0.192 (Subnet-7) IP Address : 192.168.0.193-192.168.0.222 IP Add Broad.: 192.168.0.223 Subnet Mask : 255.255.255.224 Network ID : 192.168.0.224 (Subnet-8) IP Address : 192.168.0.225-192.168.0.254 IP Add Broad.: 192.168.0.255 Subnet Mask : 255.255.255.224
Subnetting Cara Cepat Catatan Penting untuk Dipahami 1. Teknik yang digunakan untuk menghitung jumlah subnet sama dengan teknik yang digunakan untuk menghitung jumlah host, namun karena host id dalam bentuk biner tidak boleh 0 semua (network id) atau 1 semua (alamat broadcast) sedangkan untuk subnet boleh, maka rumus keduanya menjadi berbeda. 2. Rumus untuk menghitung jumlah subnet adalah 2n 3. Rumus untuk menghitung jumlah host id yang dapat digunakan adalah 2n – 2, yakni dikurang 2 karena kombinasi biner 0 atau 1 semua tidak dapat digunakan. 4. Anda dapat menyelubungkan dua atau lebih bit-bit Host ID untuk mendapatkan Network ID baru selama masih tersedia bit Host ID yang dapat anda selubungkan.

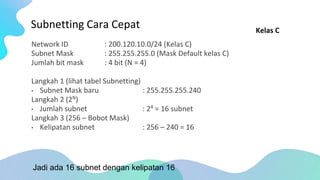

Subnetting Cara Cepat Kelas C Network ID : 200.120.10.0/24 (Kelas C) Subnet Mask : 255.255.255.0 (Mask Default kelas C) Jumlah bit mask : 4 bit (N = 4) Langkah 1 (lihat tabel Subnetting) • Subnet Mask baru : 255.255.255.240 Langkah 2 (2N) • Jumlah subnet : 24 = 16 subnet Langkah 3 (256 – Bobot Mask) • Kelipatan subnet : 256 – 240 = 16 Jadi ada 16 subnet dengan kelipatan 16
Subnetting Cara Cepat Kelas C Langkah 4 • Daftar Subnet (nilai / awal ditambah N) 1.200.120.10.0/28 2.200.120.10.16/28 3.200.120.10.32/28 4.200.120.10.48/28 5.200.120.10.64/28 6.200.120.10.80/28 7.200.120.10.96/28 8.200.120.10.112/28 9.200.120.10.128/28 10.200.120.10.144/28 11.200.120.10.160/28 12.200.120.10.176/28 13.200.120.10.192/28 14.200.120.10.208/28 15.200.120.10.224/28 16.200.120.10.240/28
Subnetting Cara Cepat Kelas C Langkah 5 • Jumlah bit untuk Host ID : 32 – 28 = 4 • Maksimal Host tiap Subnet : 24-2 : 16 – 2 = 14 • Jumlah maksimal seluruh Host :14 * 16 : 224
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-1 • Network ID : 200.120.10.0/28 • Range IP Address : 200.120.10.1 s/d 200.120.10.14 • Broadcast address : 200.120.10.15 • Subnetmask : 255.255.255.240 • Subnet ke-2 • Network ID : 200.120.10.16/28 • Range IP Address : 200.120.10.17 s/d 200.120.10.30 • Broadcast address : 200.120.10.31 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-3 • Network ID : 200.120.10.32/28 • Range IP Address : 200.120.10.33 s/d 200.120.10.46 • Broadcast address : 200.120.10.47 • Subnetmask : 255.255.255.240 • Subnet ke-4 • Network ID : 200.120.10.48/28 • Range IP Address : 200.120.10.49 s/d 200.120.10.62 • Broadcast address : 200.120.10.63 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-5 • Network ID : 200.120.10.64/28 • Range IP Address : 200.120.10.65 s/d 200.120.10.78 • Broadcast address : 200.120.10.79 • Subnetmask : 255.255.255.240 • Subnet ke-6 • Network ID : 200.120.10.80/28 • Range IP Address : 200.120.10.81 s/d 200.120.10.94 • Broadcast address : 200.120.10.95 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-7 • Network ID : 200.120.10.96/28 • Range IP Address : 200.120.10.97 s/d 200.120.10.110 • Broadcast address : 200.120.10.111 • Subnetmask : 255.255.255.240 • Subnet ke-8 • Network ID : 200.120.10.112/28 • Range IP Address : 200.120.10.113 s/d 200.120.10.126 • Broadcast address : 200.120.10.127 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-9 • Network ID : 200.120.10.128/28 • Range IP Address : 200.120.10.129 s/d 200.120.10.142 • Broadcast address : 200.120.10.143 • Subnetmask : 255.255.255.240 • Subnet ke-10 • Network ID : 200.120.10.144/28 • Range IP Address : 200.120.10.145 s/d 200.120.10.158 • Broadcast address : 200.120.10.159 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-11 • Network ID : 200.120.10.160/28 • Range IP Address : 200.120.10.161 s/d 200.120.10.174 • Broadcast address : 200.120.10.175 • Subnetmask : 255.255.255.240 • Subnet ke-12 • Network ID : 200.120.10.176/28 • Range IP Address : 200.120.10.177 s/d 200.120.10.190 • Broadcast address : 200.120.10.191 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-13 • Network ID : 200.120.10.192/28 • Range IP Address : 200.120.10.193 s/d 200.120.10.206 • Broadcast address : 200.120.10.207 • Subnetmask : 255.255.255.240 • Subnet ke-14 • Network ID : 200.120.10.208/28 • Range IP Address : 200.120.10.209 s/d 200.120.10.222 • Broadcast address : 200.120.10.223 • Subnetmask : 255.255.255.240
Subnetting Cara Cepat Kelas C • Data lengkap tiap subnet: • Subnet ke-15 • Network ID : 200.120.10.224/28 • Range IP Address : 200.120.10.225 s/d 200.120.10.238 • Broadcast address : 200.120.10.239 • Subnetmask : 255.255.255.240 • Subnet ke-16 • Network ID : 200.120.10.240/28 • Range IP Address : 200.120.10.241 s/d 200.120.10.254 • Broadcast address : 200.120.10.255 • Subnetmask : 255.255.255.240
04. VLAN (Virtual LAN)
VLAN (Virtual LAN) • VLAN digunakan untuk segmentasi berdasarkan pada “broadcast domain” • Tujuan diterapkan VLAN adalah untuk mengurangi terjadinya collision dan mempermudah menejemen network dan security
VLAN (Virtual LAN) Cara Kerja VLAN • VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC address Semua informasi yang mengandung pengalamatan suatu vlan (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN. • Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa di atur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. • Switch akan menentukan kemana data-data akan diteruskan dan sebagainya. atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya untuk menghubungkan antar VLAN dibutuhkan router.

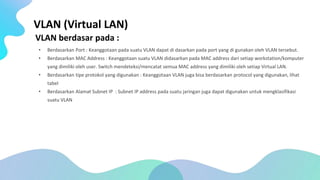

VLAN (Virtual LAN) VLAN berdasar pada : • Berdasarkan Port : Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di gunakan oleh VLAN tersebut. • Berdasarkan MAC Address : Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap workstation/komputer yang dimiliki oleh user. Switch mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap Virtual LAN. • Berdasarkan tipe protokol yang digunakan : Keanggotaan VLAN juga bisa berdasarkan protocol yang digunakan, lihat tabel • Berdasarkan Alamat Subnet IP : Subnet IP address pada suatu jaringan juga dapat digunakan untuk mengklasifikasi suatu VLAN
VLAN (Virtual LAN) Broadcast domains pada VLAN dan Router dan VLAN • Setiap VLAN adalah satu broadcast • Gambar diatas terdiri dari 3 broadcast domain. .
VLAN (Virtual LAN) . Broadcast domain dengan VLAN dan router • 1) Tanpa VLAN atau dengan kata lain satu VLAN. Satu network IP. • 2) Dengan VLAN. Switch di konfigurasi dimana tiap portnya dapat ditentukan menjadi sebuah VLAN. • Bagaimana broadcast domain pada kedua macam network tersebut? 1) Tanpa VLAN Satu link per VLAN atau single VLAN Trunk 2) Dengan VLAN 10.0.0.0/8 10.1.0.0/16 10.2.0.0/16 10.3.0.0/16
VLAN (Virtual LAN) Cara kerja VLAN Catatan penting VLAN: 1. VLAN dikonfigurasi pada tiap port dari switch. Bukan pada host (PC) 2. Untuk membuat host (PC) menjadi anggota sebuah VLAN, maka harus diberikan IP address dan subnet satu network dengan VLAN tersebut. Ingat: VLAN = Subnet Two VLANs Ÿ Two Subnets Switch 1 172.30.1.21 255.255.255.0 VLAN 1 172.30.2.10 255.255.255.0 VLAN 2 172.30.1.23 255.255.255.0 VLAN 1 172.30.2.12 255.255.255.0 VLAN 2 1 2 3 4 5 6 . 1 2 1 2 2 1 . Port VLAN .
VLAN (Virtual LAN) No VLANs Ÿ Same as a single VLAN Ÿ Two Subnets Switch 1 172.30.1.21 255.255.255.0 172.30.2.10 255.255.255.0 172.30.1.23 255.255.255.0 172.30.2.12 255.255.255.0 • Tanpa VLAN, ARP Request akan dikirim ke semua host. • Akan memakan bandwidth, dan sering terjadi tumbukan (collision). ARP Request Tanpa VLAN = tanpa Broadcast Control
VLAN (Virtual LAN) Two VLANs Ÿ Two Subnets Switch 1 172.30.1.21 255.255.255.0 VLAN 1 172.30.2.10 255.255.255.0 VLAN 2 172.30.1.23 255.255.255.0 VLAN 1 172.30.2.12 255.255.255.0 VLAN 2 Switch Port: VLAN ID ARP Request Dengan VLAN – Broadcast Control 1 2 3 4 5 6 . 1 2 1 2 2 1 . Port VLAN • Dengan VLAN, ARP Request akan dikirim hanya ke host anggota VLAN yang sama. • Mengurangi terjadinya collision.
VLAN (Virtual LAN) VLAN Tagging • VLAN Tagging digunakan bila sebuah link akan membawa paket data untuk lebih dari satu VLAN. • Packet tagging menghasilkan sebuah mekanisme yang mengontrol aliran broadcast dan aplikasi sehingga tidak terjadia interferensi baik di network dan aplikasi. • Ini dikenal dengan trunk link atau VLAN trunking. .
VLAN (Virtual LAN) VLAN Tagging • VLAN Tagging digunakan bila sebuah link digunakan untuk membawa traffick untuk lebih dari satu VLAN. Tanpa VLAN Tagging Dengan VLAN Tagging
VLAN (Virtual LAN) Membuat VLAN • VLAN1 terdiri dari port 1 s/d 5 satu radio Akses Point (AP) dapat dihubungkan pada port tersebut. • VLAN2 terdiri dari port 6 s/d 10 satu radio Akses Point (AP) yang lain dapat dihubungkan pada port tersebut. vlan 3 (port 12) vlan 1 (port 1-5) vlan 2 (port 6-10)
VLAN (Virtual LAN) Contoh VLAN (berdasarkan Fungsi)
VLAN (Virtual LAN) Perbedaan VLAN dan LAN • Bentuk jaringan dengan model Local Area Network sangat bergantung pada letak/fisik dari workstation, serta penggunaan hub dan repeater sebagai perangkat jaringan yang memiliki beberapa kelemahan. • Kelebihan dari model jaringan dengan VLAN adalah bahwa tiap-tiap workstation/user yang tergabung dalam satu VLAN/bagian (organisasi, kelompok dsb) dapat tetap saling berhubungan walaupun terpisah secara fisik. • Terlihat jelas VLAN telah merubah batasan fisik yang selama ini tidak dapat diatasi oleh LAN. Keuntungan inilah yang diharapkan dapat memberikan kemudahan-kemudahan baik secara teknis dan operasional.
THANK YOU !
