Kelompok 5 Feni Melati (10216039) Futry Diviana Agnia (10216045) Deni Himawan (10216042) M Aditya Fathur R (10216044) Rizal Yonansyah (10216050) SUBNETTING IPV4 DAN IPV6
Subnetting Subnetting adalah cara membagi satu jaringan menjadi beberapa sub jaringan. Beberapa bit dari bagian Host ID dialokasikan menjadi bit tambahan pada bagian Network ID. Cara ini menciptakan sejumlah Network ID tambahan dan mengurangi jumlah maksimum host yang ada dalam tiap jaringan tersebut. 2
Subnetting IPv4 Subnet mask adalah biner 32 bit yang digunakan untuk : ■ Membedakan network ID dan host ID o Network ID adalah bagian dari IP address yang menunjukkan di jaringan mana komputer tersebut berada. o Host ID menunjukkan workstation, server, router, dan semua host TCP/IP lainnya dalam jaringan tersebut. ■ Menentukan letak suatu host, apakah berada di jaringan local atau jaringan luar 3
IP Classfull 4
Contoh : Suatu subnet C memiliki kebutuhan host-ID terbesar yaitu 26 host-ID. Jika dikonversikan ke dalam bentuk biner akan dihasilkan : 11010. Sehingga disini memerlukan 5 bit. Artinya, untuk host-id, kita membutuhkan tempat 5 bit. Sehingga diperlukan adalah : 11111111.11111111.11111111.11100000 128+64+32 = 224 Sehingga Subnet Mask adalah 255.255.255.224 5
Penghitungan tentang subnetting akan berpusat di 4 hal, jumlah subnet, jumlah host per subnet, blok subnet, alamat host dan broadcast yang valid. Jadi perhitungan tentang subnetting dapat diurutkan sebagai berikut : 1. Jumlah Subnet = 2x, dimana x adalah banyaknya bit 1 pada oktet terakhir subnet mask (2 oktet terakhir untuk kelas B, dan 3 oktet terakhir untuk kelas A). Jadi Jumlah Subnet adalah 22 = 4 subnet 2. Jumlah Host per Subnet = 2y - 2, dimana y adalah adalah kebalikan dari x yaitu banyaknya bit 0 pada oktet terakhir subnet. Jadi jumlah host per subnet adalah 25 - 2 = 30 host 3. Blok Subnet = 256 - 224 (nilai oktet terakhir subnet mask) = 32. Subnet berikutnya adalah 32 + 32 = 64, dan 64+32=96. Jadi subnet lengkapnya adalah 0, 32, 64, 96. 4. Alamat host dan broadcast yang valid dapat dilihat pada tabel di bawah ini. Sebagai catatan, host pertama adalah 1 angka setelah subnet, dan broadcast adalah 1 angka sebelum subnet berikutnya. Subnet 192.168.1.0 192.168.1.32 192.168.1.64 192.168.1.96 Host Pertama 192.168.1.1 192.168.1.33 192.168.1.65 192.168.1.97 Host Terakhir 192.168.1.30 192.168.1.62 192.168.1.94 192.168.1.12 6 Broadcast 192.168.1.31 192.168.1.63 192.168.1.95 192.168.1.127 6
Routing Table IPV4 Network Host Subnetmask Netmask Biner Nilai CIDR 20 = 1 28 = 256-2 = 254 255.255.255.0 11111111. 11111111.11111111.00000000 /24 21 = 2 27 = 128-2 = 126 255.255.255.128 11111111. 11111111.11111111.10000000 /25 22 = 4 26 = 64-2 = 62 255.255.255.192 11111111. 11111111.11111111. 11000000 /26 23 = 8 25 = 32-2 = 30 255.255.255.224 11111111. 11111111.11111111. 11100000 /27 24 = 16 24 = 16-2 = 14 255.255.255.240 11111111. 11111111.11111111. 11110000 /28 25 = 32 23 = 8-2 = 6 255.255.255.248 11111111. 11111111.11111111. 11111000 /29 26 = 64 22 = 4-2 = 2 255.255.255.252 11111111. 11111111.11111111.11111100 /30 7
CIDR Classes Inter-Domain Routing (CIDR) adalah sebuah cara alternative untuk mengklasifikasikan alamat-alamat IP berbeda dengan system klasifikasi ke dalam kelas A, kelas B, kelas C, kelas D, dan kelas E, disebut juga sebagai supernetting. Tujuan CIDR ini untuk mempermudah penulisan notasi subnet agar lebih ringkas dibandingkan penulisan notasi subnet mask yang sesungguhnya. Penggunaan notasi CIDR pada classfull address pada kelas A adalah /8 sampai dengan /15, kelas B adalah /16 sampai dengan /23, dan kelas C adalah dari /24 sampai dengan /30, subnet mask CIDR /31 dan /32 tidak pernah ada dalam jaringan yang nyata. 8
Daftar subnet yang dikelolakan adalah sebagai berikut : Alamat Subnet Alamat Broadcast Range IP address 192.168.0.0 192.168.0.31 192.168.0.1 s/d 192.186.0.30 192.168.0.32 192.168.0.63 192.168.0.33 s/d 192.168.0.62 192.168.0.64 192.168.0.95 192.168.0.65 s/d 192.168.0.94 192.168.0.96 192.168.0.127 192.168.0.97 s/d 192.168.0.126 192.168.0.128 192.168.0.159 192.168.0.161 s/d 192.168.0.158 192.168.0.160 192.168.0.191 192.168.0.161 s/d 192.168.0.190 192.168.0.192 192.168.0.223 192.168.0.193 s/d 192.168.0.222 192.168.0.224 192.168.0.255 192.168.0.225 s/d 192.168.0.254 9
VLSM VLSM (Variable Length Subnet Mask) adalah sebuah cara pengelolaan pengalamatan IP yang lebih terstruktur. Perhitungan IP Address menggunakan metode VLSM adalah metode yang berbeda dengan memberikan suatu Network Address lebih dari satu subnet mask, berbeda jika menggunakan CIDR dimana suatu Network ID hanya memiliki satu subnet mask saja. VLSM memiliki manfaat untuk mengurangi jumlah alamat yang terbuang. Untuk lebih mudahnya sebagai contoh, kita akan menghitung alamat IP menggunakan VLSM dengan topologi sebagai berikut: 10
■ Pertama, kita cari host yang paling banyak digunakan. yaitu pada LAN4 dengan 58 Host, LAN1 (26 Host), LAN2 (10 Host), LAN3 (10 Host), dan masing2 WAN 2 Host. Disini diberikan IP 192.168.1.0/24, dan kita akan membaginya dengan VLSM. 11

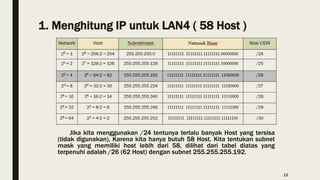

1. Menghitung IP untuk LAN4 ( 58 Host ) Jika kita menggunakan /24 tentunya terlalu banyak Host yang tersisa (tidak digunakan), Karena kita hanya butuh 58 Host. Kita tentukan subnet mask yang memiliki host lebih dari 58, dilihat dari tabel diatas yang terpenuhi adalah /26 (62 Host) dengan subnet 255.255.255.192. 12
Network IP Range Broadcast 192.168.1.0 192.168.1.1 - 192.168.1.62 192.168.1.63 192.168.1.64 192.168.1.65 - 192.168.1.126 192.168.1.127 192.168.1.128 192.168.1.129 - 192.168.1.190 192.168.1.191 192.168.1.192 192.168.1.193 - 192.168.1.254 192.168.1.255 Berikut adalah peluang alamat IP yang digunakan dari /26 (Perhatikan 2- bit MSB pada oktet terakhir) 13 /26 = 11111111.11111111.11111111.11000000
Jadi, untuk 58 Host kita menggunakan IP Address 192.168.1.0/26 Network 192.168.1.0 IP Range 192.168.1.1 - 192.168.1.62 Broadcast 192.168.1.63 14

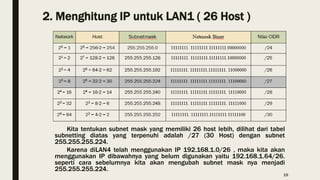

Kita tentukan subnet mask yang memiliki 26 host lebih, dilihat dari tabel subnetting diatas yang terpenuhi adalah /27 (30 Host) dengan subnet 255.255.255.224. Karena diLAN4 telah menggunakan IP 192.168.1.0/26 , maka kita akan menggunakan IP dibawahnya yang belum digunakan yaitu 192.168.1.64/26. seperti cara sebelumnya kita akan mengubah subnet mask nya menjadi 255.255.255.224. 2. Menghitung IP untuk LAN1 ( 26 Host ) 15
Network IP Range Broadcast 192.168.1.64 192.168.1.65 - 192.168.1.94 192.168.1.95 192.168.1.96 192.168.1.97 - 192.168.1.126 192.168.1.127 192.168.1.128 192.168.1.129 - 192.168.1.158 192.168.1.159 192.168.1.160 192.168.1.161 - 192.168.1.190 192.168.1.191 Berikut kemungkinan IP yang digunakan (/27): 16 11111111.11111111.11111111.11100000
Jadi, untuk 26 Host kita menggunakan IP Address 192.168.1.0/27 Network 192.168.1.64 IP Range 192.168.1.65 - 192.168.1.94 Broadcast 192.168.1.95 17

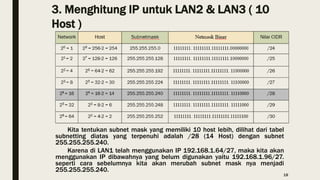

3. Menghitung IP untuk LAN2 & LAN3 ( 10 Host ) Kita tentukan subnet mask yang memiliki 10 host lebih, dilihat dari tabel subnetting diatas yang terpenuhi adalah /28 (14 Host) dengan subnet 255.255.255.240. Karena di LAN1 telah menggunakan IP 192.168.1.64/27, maka kita akan menggunakan IP dibawahnya yang belum digunakan yaitu 192.168.1.96/27. seperti cara sebelumnya kita akan merubah subnet mask nya menjadi 255.255.255.240. 18
Berikut kemungkinan IP yang digunakan (/28): 11111111.11111111.11111111.11110000 Network IP Range Broadcast 192.168.1.96 192.168.1.97 - 192.168.1.110 192.168.1.111 192.168.1.112 192.168.113 - 192.168.1.126 192.168.1.127 192.168.1.128 192.168.1.129 - 192.168.1.142 192.168.1.143 192.168.1.144 192.168.1.145 - 192.168.1.158 192.168.1.159 19
Jadi, Karena ada 2 LAN yang butuh 10 Host kita menggunakan IP address 192.168.1.96/28 dan 192.168.1.112/28 Network 192.168.1.96 IP Range 192.168.1.97 - 192.168.1.110 Broadcast 192.168.1.111 Network 192.168.1.112 IP Range 192.168.1.113 - 192.168.1.126 Broadcast 192.168.1.127 20
4. Menghitung WAN untuk LAN2 dan LAN3 ( 2 Host ) Kita tentukan subnet mask yang memiliki 2 host atau lebih, dilihat dari tabel subnetting diatas yang terpenuhi adalah /30 (2 Host) dengan subnet 255.255.255.252. Karena diLAN sebelumnya telah menggunakan IP 192.168.1.96/28 dan 192.168.1.112/28, maka kita akan menggunakan IP dibawahnya yang belum digunakan yaitu 192.168.1.128/28. seperti cara sebelumnya kita akan merubah subnet mask nya menjadi 255.255.255.252. 21
Berikut kemungkinan IP yang digunakan (/30): 11111111.11111111.11111111.11111100 Network IP Range Broadcast 192.168.1.128 192.168.1.129 - 192.168.1.130 192.168.1.131 192.168.1.132 192.168.1.133 - 192.168.1.134 192.168.1.135 192.168.1.136 192.168.1.137 - 192.168.1.138 192.168.1.139 192.168.1.140 192.168.1.141 - 192.168.1.142 192.168.1.143 192.168.1.144 192.168.1.145 - 192.168.1.146 192.168.1.147 22
Jadi, Karena ada 3 WAN yang butuh 2 Host kita menggunakan IP address 192.168.1.128/30, 192.168.1.132/30 dan 192.168.136/30 Network 192.168.1.128 IP Range 192.168.1.129 - 192.168.1.130 Broadcast 192.168.1.131 Network 192.168.1.132 IP Range 192.168.1.133 - 192.168.1.134 Broadcast 192.168.1.135 Network 192.168.1.136 IP Range 192.168.1.137 - 192.168.1.138 Broadcast 192.168.1.139 23
Subnetting IPV6 IPv6 (Internet Protocol version 6) adalah versi terbaru Internet Protocol (IP) dan merupakan pengembangan dari IPv4 yang kini telah melewati masa jayanya. Notasi Alamat dan Prefix Alamat IPv6 Peningkatan ukuran IP dari 32 bit menjadi 128 bit membuat ruang IP menjadi lebih besar, bilangan yang digunakan IPv6 adalah heksadesimal. Pada dasarnya, proses subnetting IPv6 sama saja dengan di IPv4. IPv6 bilangan yang digunakan itu adalah heksadesimal 24
Format Penulisan Jika alamat IPv4 berjumlah 32 bit (binary digit), maka alamat IPv6 berjumlah 128 bit atau empat kali lipatnya. Dengan jumlah sebanyak itu, maka representasi 128 digit biner yang tepat adalah menggunakan bilangan heksadesimal, dan bukan desimal seperti IPv4. 25
Format Penulisan Satu alamat IPv6 terdiri dari 8 segmen (sedangkan di IPv4 4 oktet) dan tiap segmen terdiri dari 16 bit dan direpresentasikan 4 digit heksadesimal. Tiap segmen dipisahkan oleh tanda titik dua ‘:’. Untuk kesehatan mata, terdapat cara untuk mempersingkat penulisan alamat: ■ Pertama Jika ada satu atau lebih nol di depan tiap segmen, maka nol tersebut dapat dihilangkan, contohnya ’00dc’ dapat ditulis menjadi ‘dc’ saja. 26

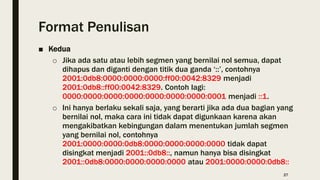

Format Penulisan ■ Kedua o Jika ada satu atau lebih segmen yang bernilai nol semua, dapat dihapus dan diganti dengan titik dua ganda ‘::’, contohnya 2001:0db8:0000:0000:0000:ff00:0042:8329 menjadi 2001:0db8::ff00:0042:8329. Contoh lagi: 0000:0000:0000:0000:0000:0000:0000:0001 menjadi ::1. o Ini hanya berlaku sekali saja, yang berarti jika ada dua bagian yang bernilai nol, maka cara ini tidak dapat digunkaan karena akan mengakibatkan kebingungan dalam menentukan jumlah segmen yang bernilai nol, contohnya 2001:0000:0000:0db8:0000:0000:0000:0000 tidak dapat disingkat menjadi 2001::0db8::, namun hanya bisa disingkat 2001::0db8:0000:0000:0000:0000 atau 2001:0000:0000:0db8:: 27
Subnetting IPV6 Sebelum masuk ke subnetting, ada beberapa poin penting dalam konversi biner-heksadesimal dan kaitannya dengan IPv6: ■ Pertama Anggota bilangan heksadesimal yaitu angka 0 hingga 9 serta huruf A hingga F. Jika pada desimal nilai setelah 9 adalah 10 (dua digit, puluhan dan satuan), maka pada heksadesimal 10 sama dengan A, 11=B, dst hingga 15=F. Lalu setelahnya diulang lagi dengan puluhan (berniai 1) dan satuan (bernilai 0). 28
■ Kedua Tiap satu digit heksadesimal ekivalen dengan 4 digit biner, contohnya F pada heksadesimal sama dengan 1111 pada biner. Contoh lainnya 1 pada heksadesimal sama dengan 0001 (atau cukup ‘1’ saja) pada biner. ■ Ketiga Maka jika terdapat tiga digit heksadesimal, misalnya FA6, kita dapat memecahnya terlebih dahulu, lalu mengkonversi ke biner untuk tiap digintya, sehingga F=1111, A=1010, dan 6=0110. Maka biner dari FA6 yaitu 111110100110 (atau pada desimal sama dengan 4.006). Perlu diperhatikan bahwa tiga bagian pemecahan itu bukan berarti mereka masing-masing independen, melainkan satu kesatuan. Dengan cara ini, kita hanya perlu bermain di maksimal 4 digit biner saja. Coba bandingkan dengan desimal, karena bukan power of 2, kita harus mengkonversi keseluruhan nilainya. 29
■ Keempat Seperti yang telah disebutkan, IPv6 terdiri 8 segmen yang tiap segmennya terdiri 4 digit heksadesimal. Tiap segmen bernilai maksimal FFFF (desimal = 65.535). ■ Kelima Tidak ada broadcast ID pada IPv6, sehingga seluruh rentangnya dapat digunakan untuk host dan tidak perlu di ‘kurang dua’ seperti pada IPv4. Untuk menghindari ambigu, mulai dari sini bilangan biner akan saya beri tanda (2) di akhir bilangan tersebut; (10) untuk desimal; dan (16) untuk heksadesimal. 30

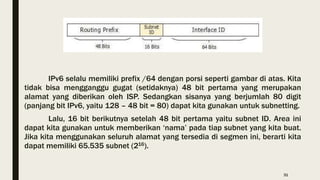

IPv6 selalu memiliki prefix /64 dengan porsi seperti gambar di atas. Kita tidak bisa mengganggu gugat (setidaknya) 48 bit pertama yang merupakan alamat yang diberikan oleh ISP. Sedangkan sisanya yang berjumlah 80 digit (panjang bit IPv6, yaitu 128 – 48 bit = 80) dapat kita gunakan untuk subnetting. Lalu, 16 bit berikutnya setelah 48 bit pertama yaitu subnet ID. Area ini dapat kita gunakan untuk memberikan ‘nama’ pada tiap subnet yang kita buat. Jika kita menggunakan seluruh alamat yang tersedia di segmen ini, berarti kita dapat memiliki 65.535 subnet (216). 31
Perbedaan IPv4 dan IPV6 32
