استخدام الزجاج في الهندسة المعمارية

1. 1

2. ‫العظيم‬ ‫هللا‬ ‫صدق‬
‫االية‬ ‫النور‬ ‫سورة‬(35)
2

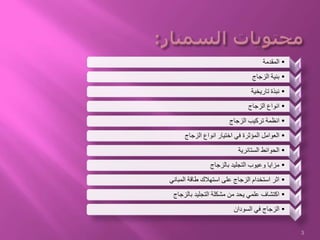

3. 1•‫المقدمة‬
2•‫الزجاج‬ ‫بنية‬
3•‫تاريخية‬ ‫نبذة‬
4•‫الزجاج‬ ‫انواع‬

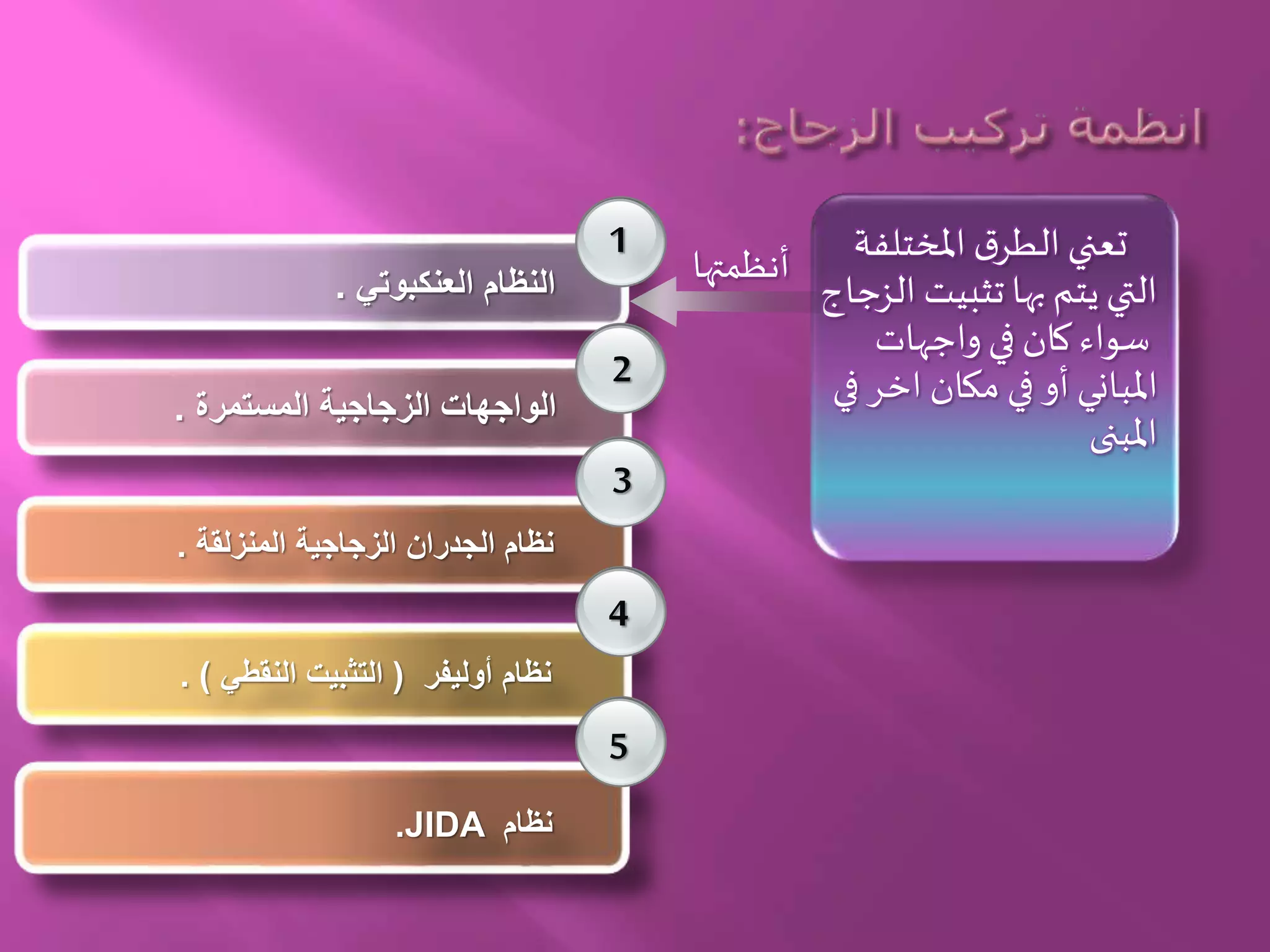

5•‫الزجاج‬ ‫تركيب‬ ‫انظمة‬

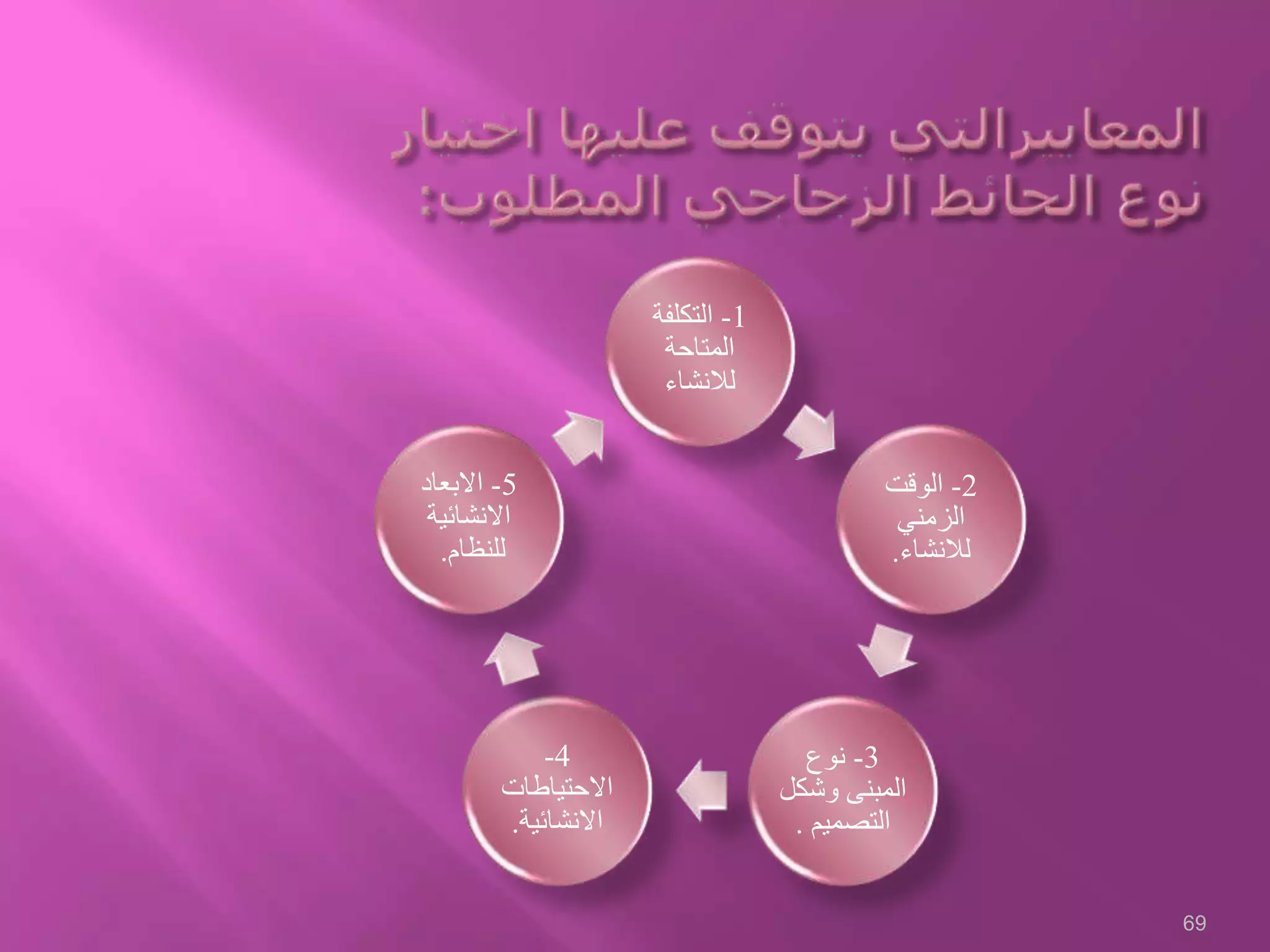

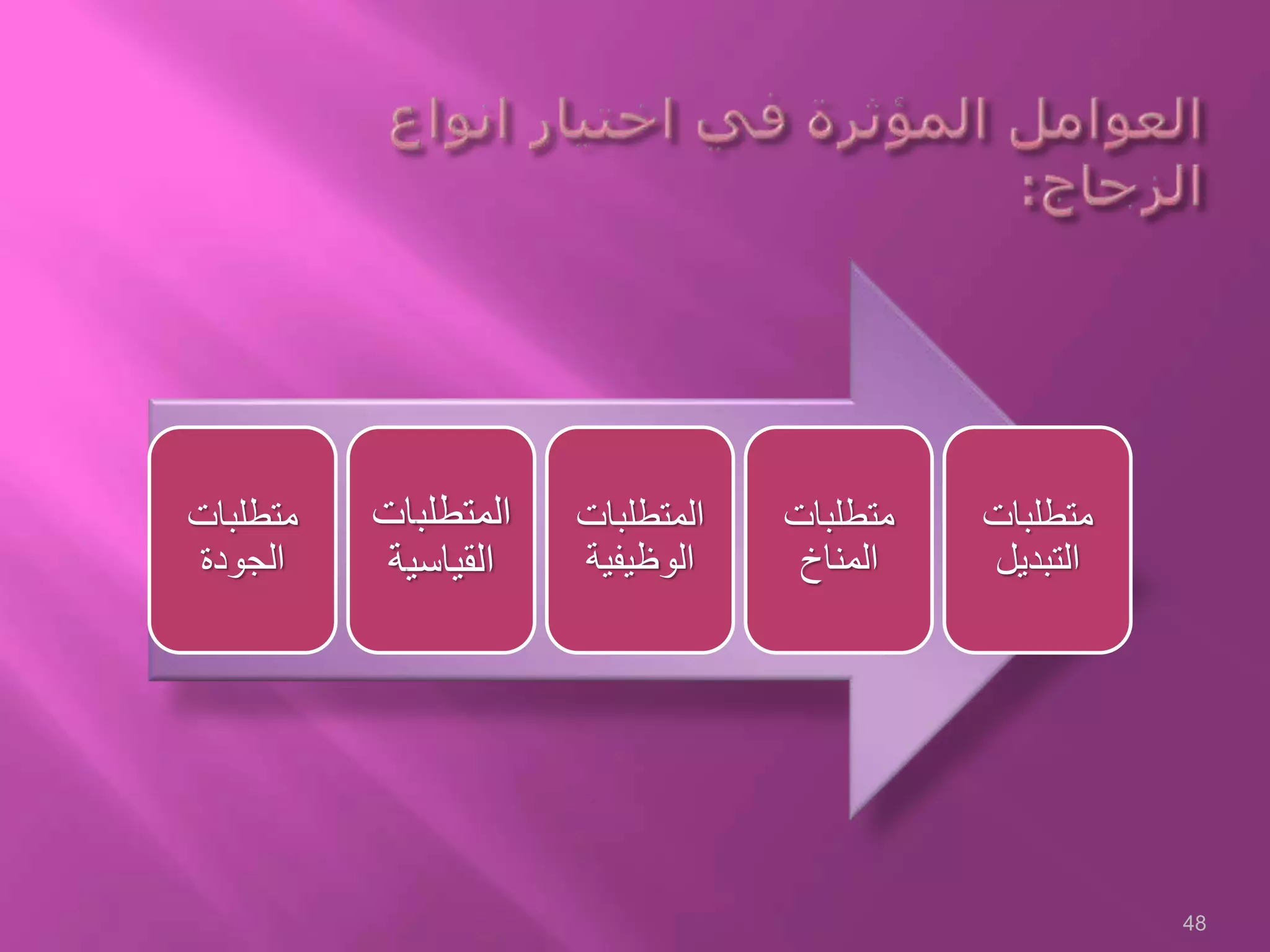

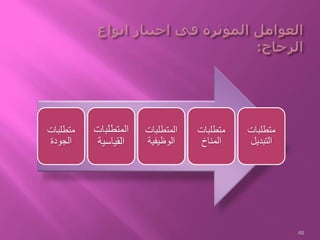

6•‫الزجاج‬ ‫انواع‬ ‫اختيار‬ ‫في‬ ‫المؤثرة‬ ‫العوامل‬
7

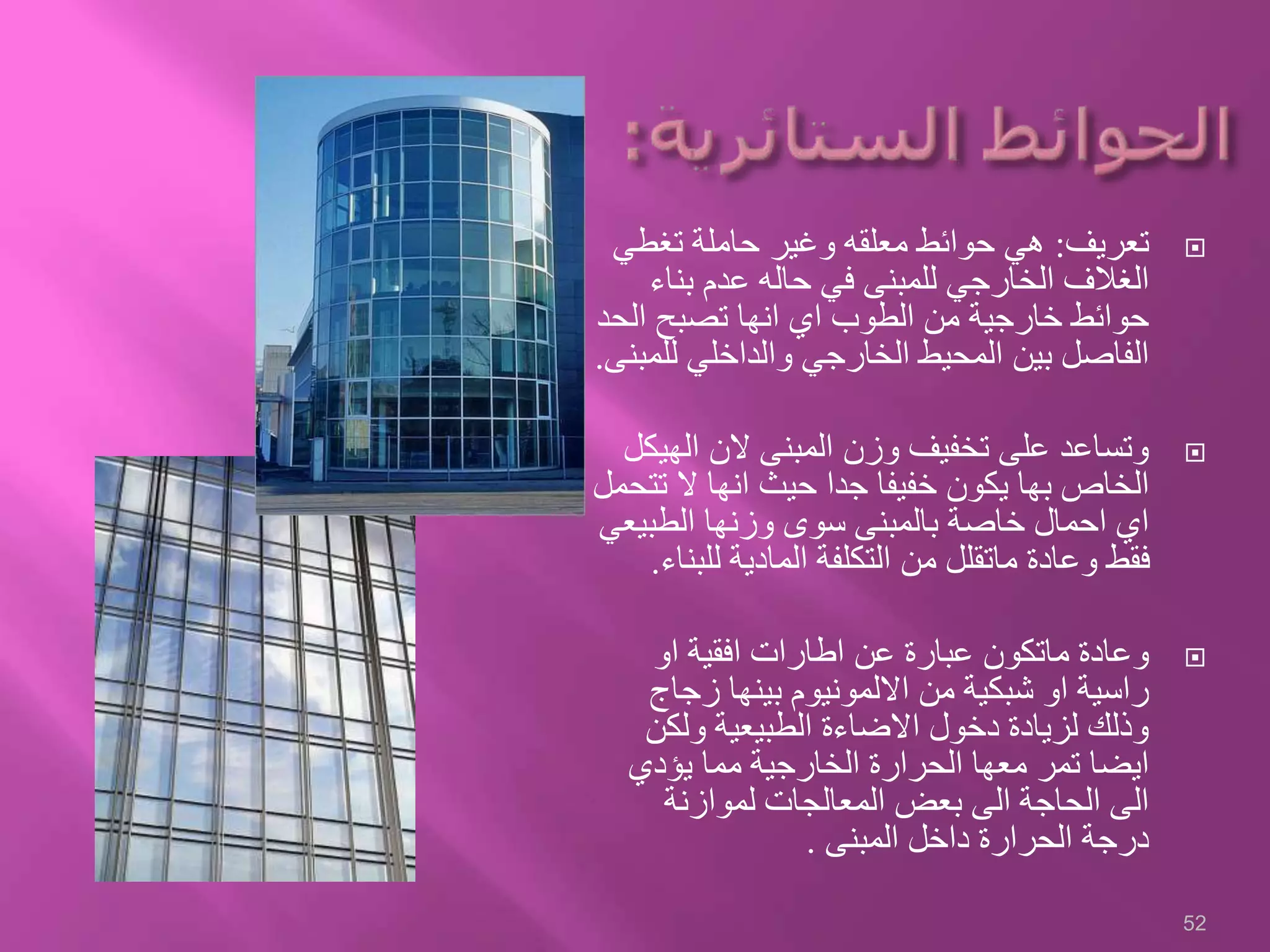

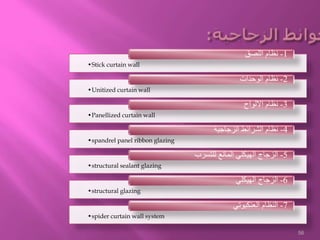

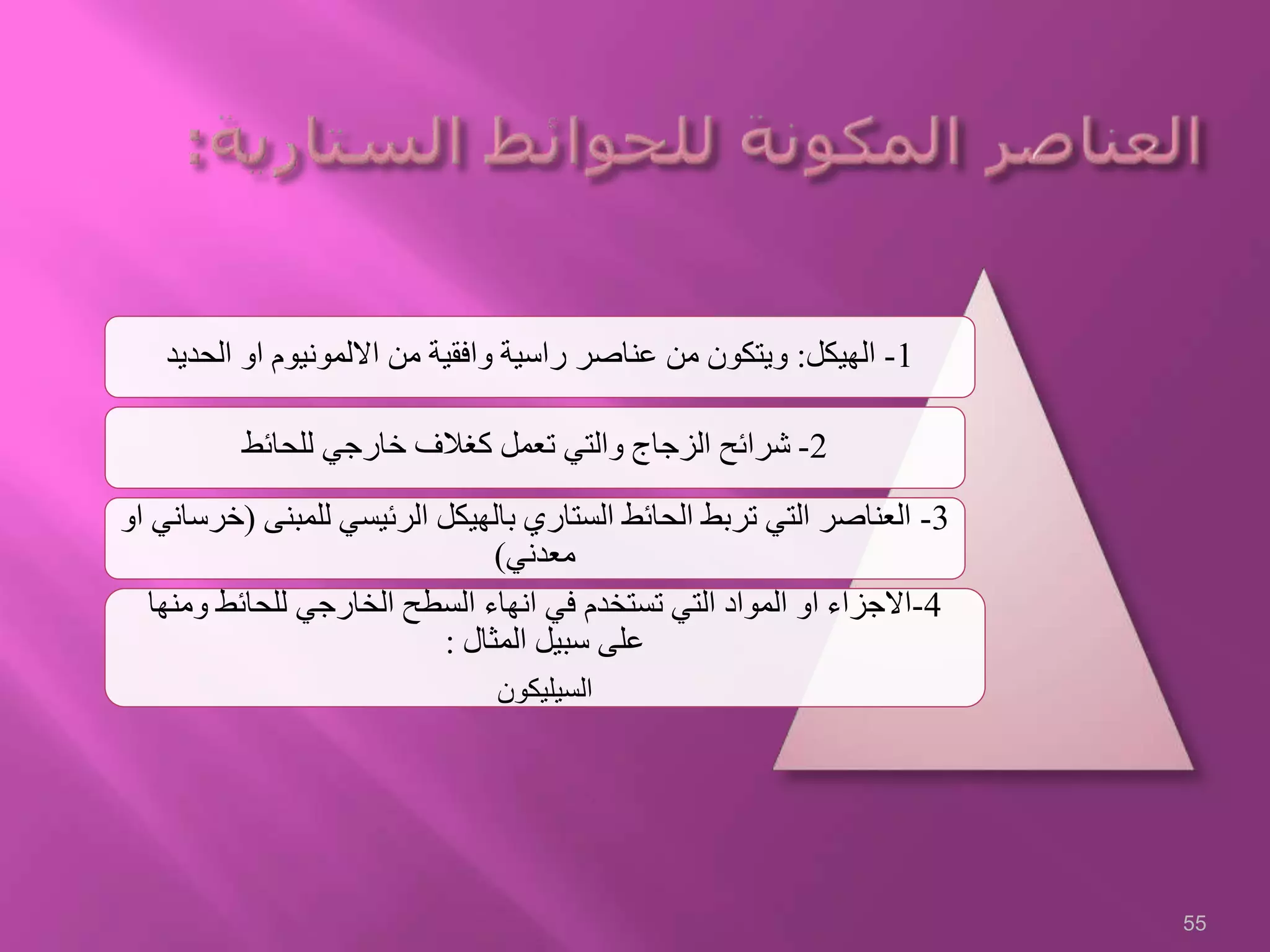

•‫الستائرية‬ ‫الحوائط‬

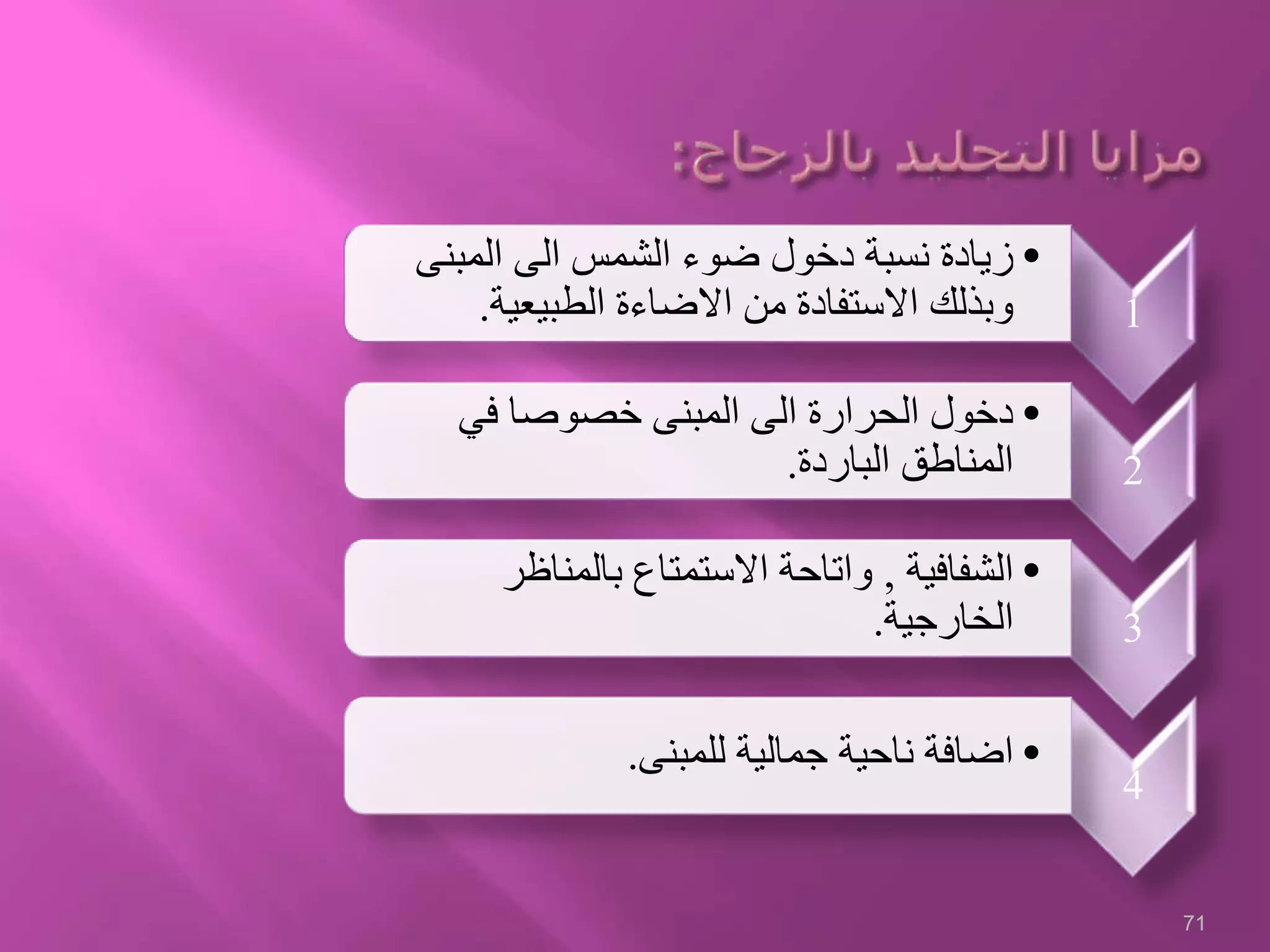

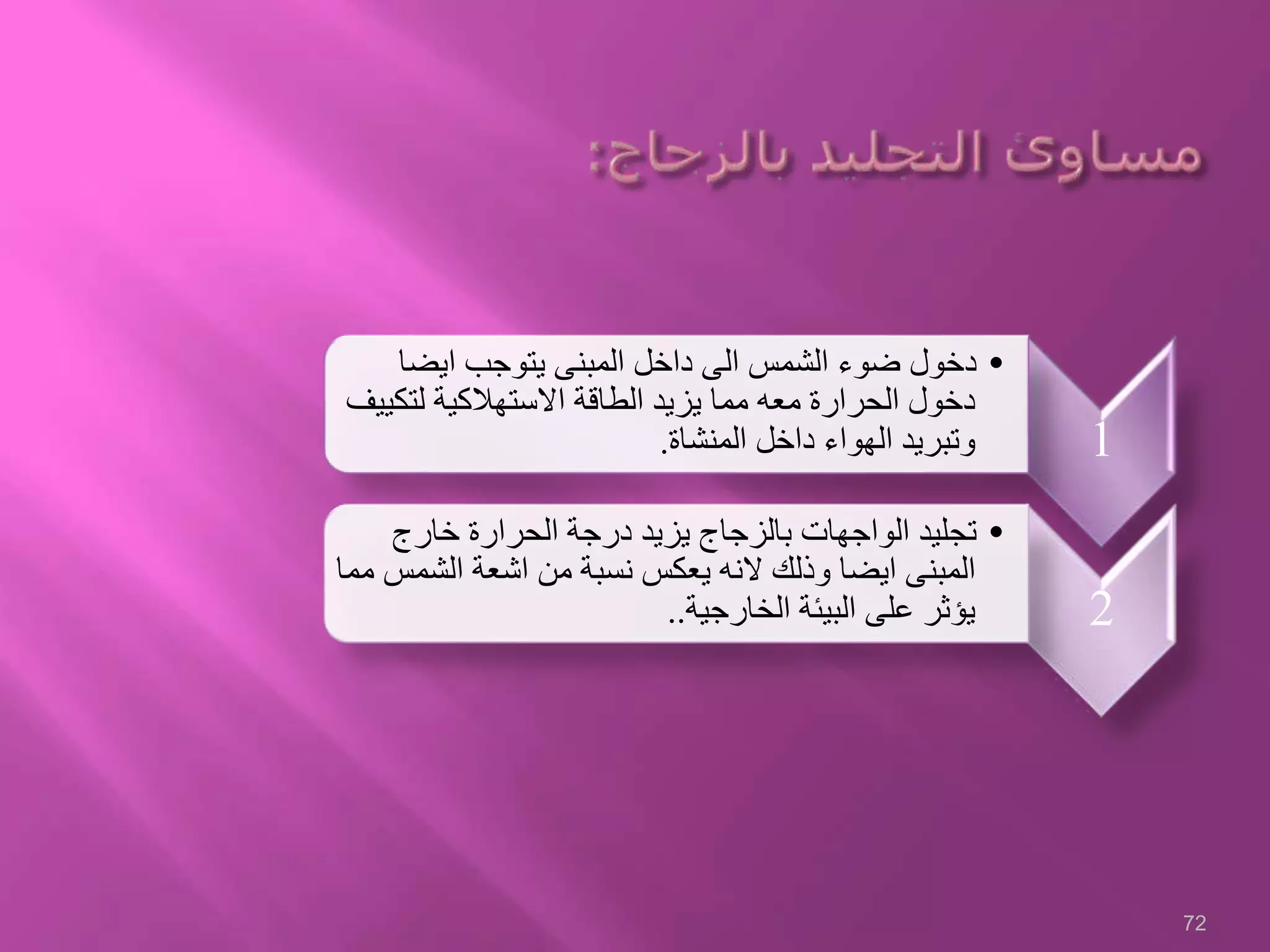

8•‫بالزجاج‬ ‫التجليد‬ ‫وعيوب‬ ‫مزايا‬

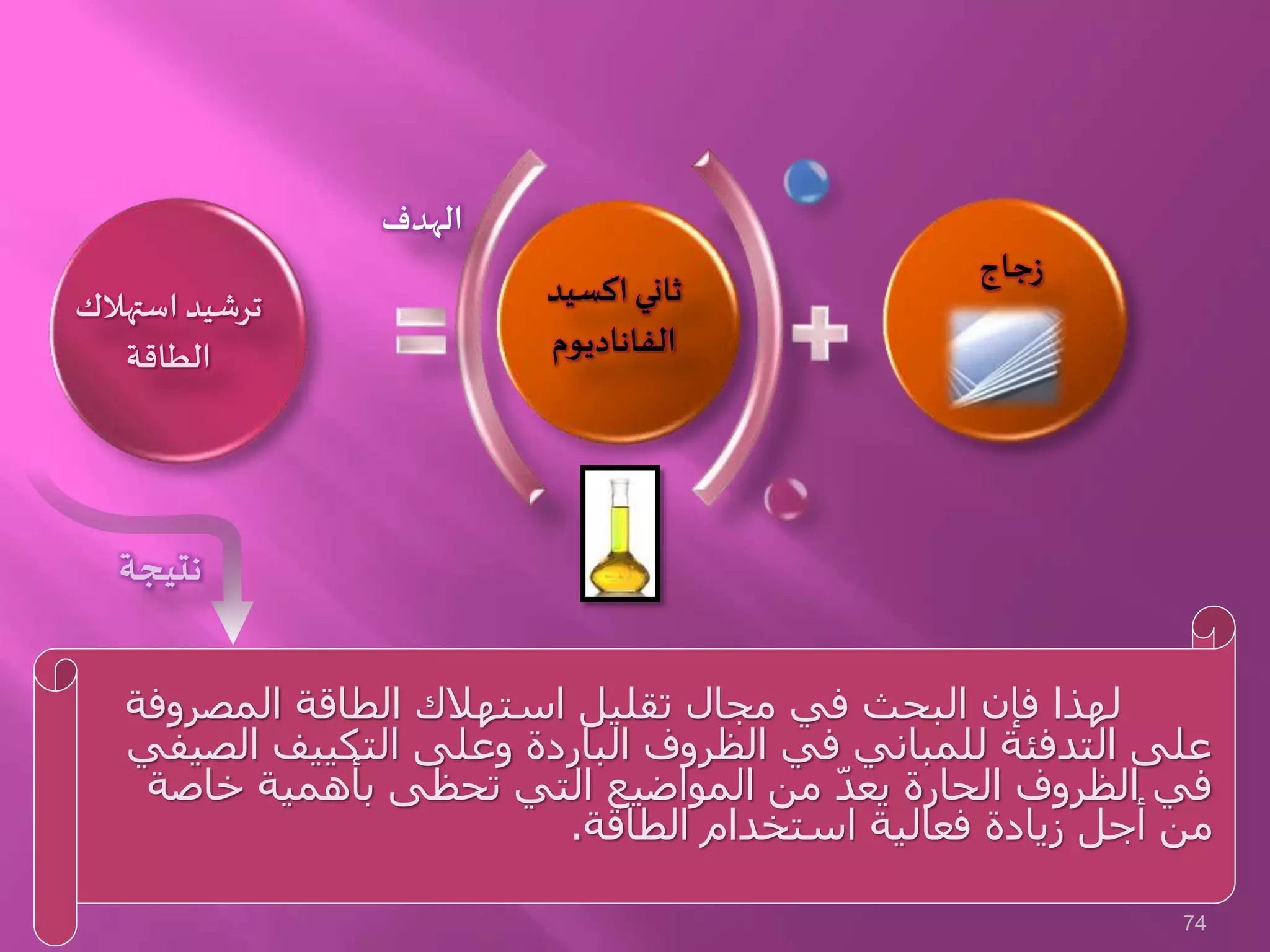

10•‫المباني‬ ‫طاقة‬ ‫استهالك‬ ‫على‬ ‫الزجاج‬ ‫استخدام‬ ‫اثر‬
11•‫بالزجاج‬ ‫التجليد‬ ‫مشكلة‬ ‫من‬ ‫يحد‬ ‫علمي‬ ‫اكتشاف‬

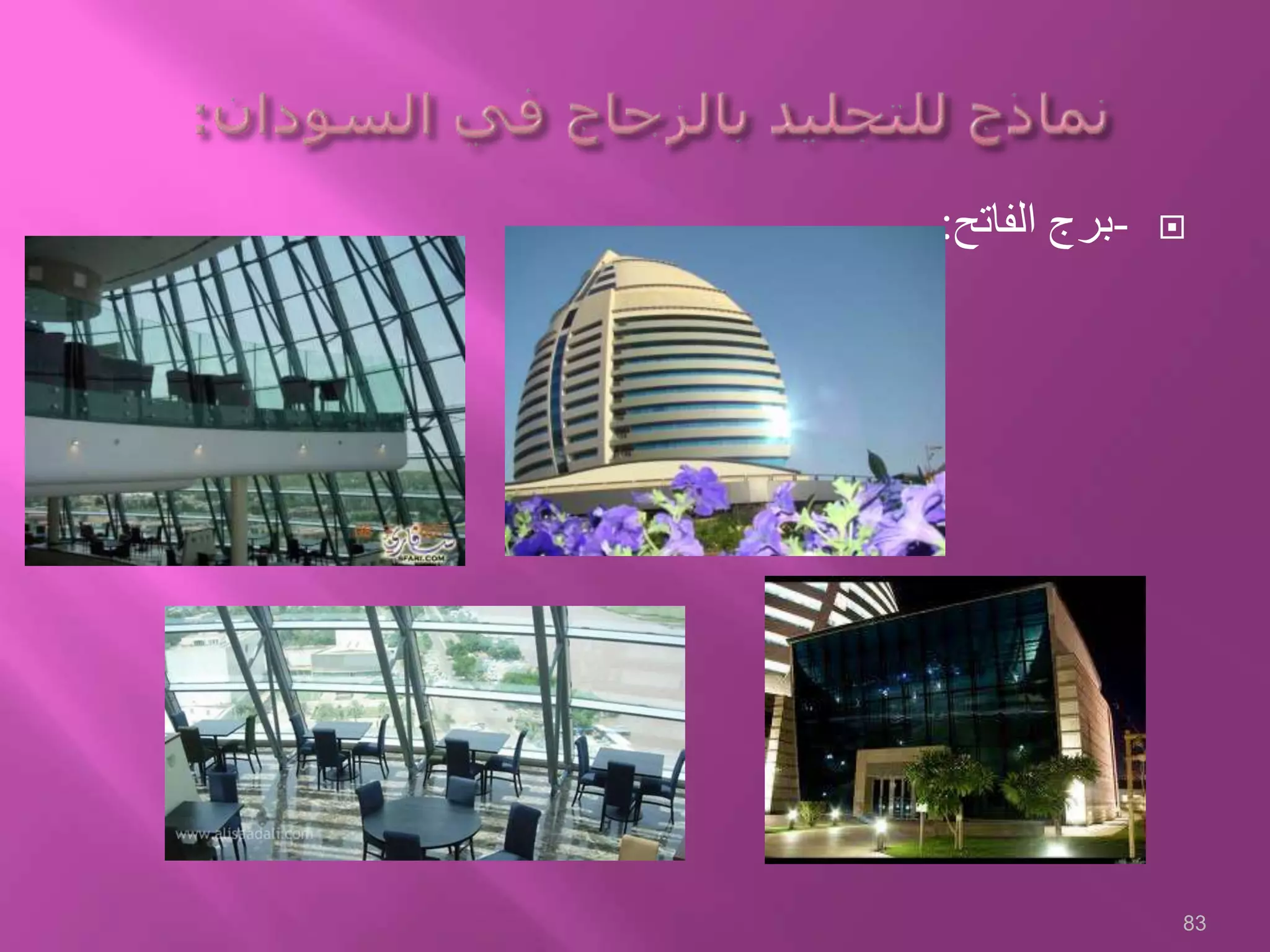

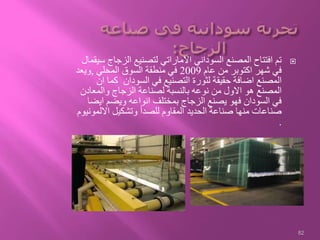

12•‫السودان‬ ‫في‬ ‫الزجاج‬
3

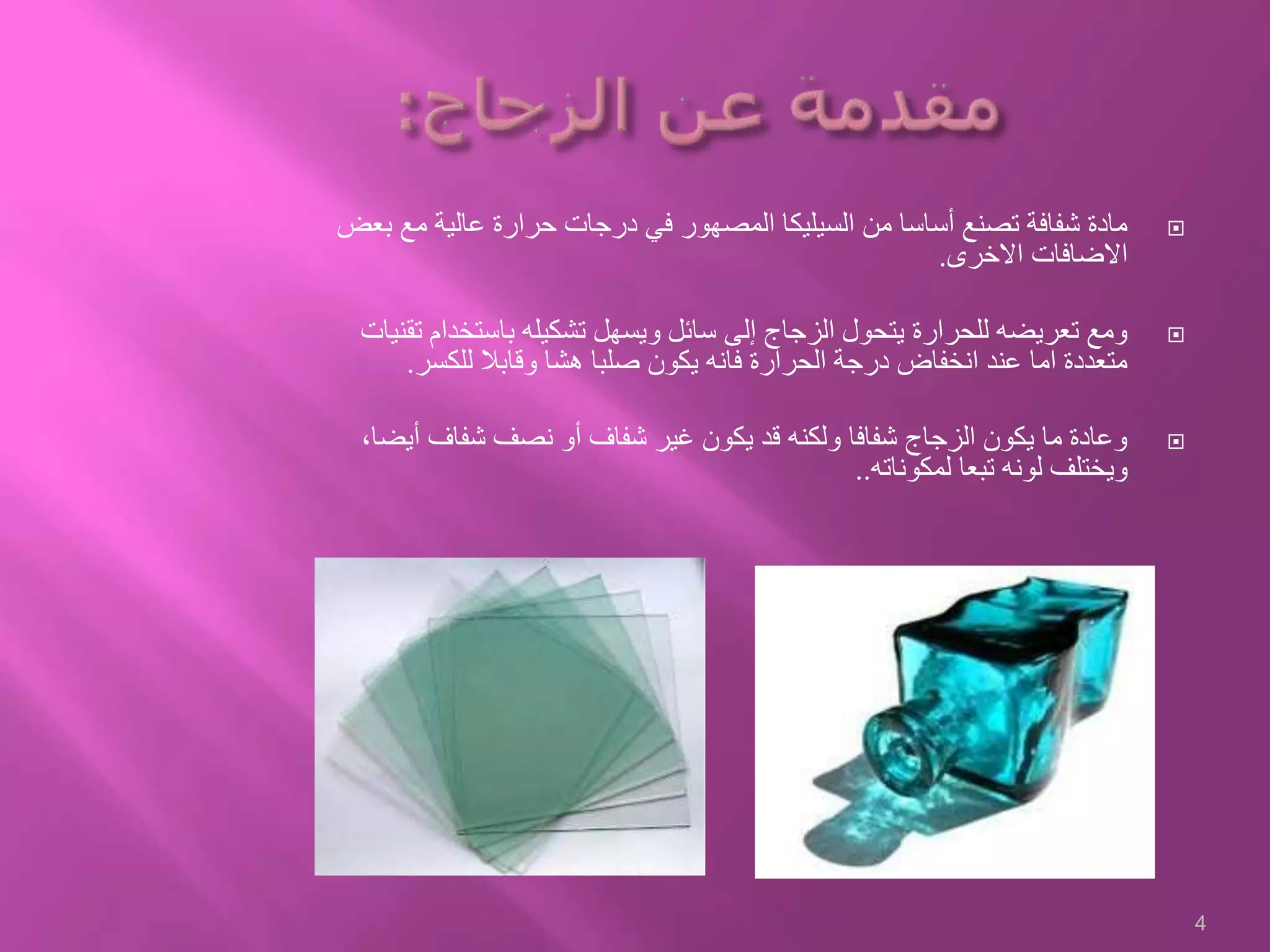

4. ‫مع‬ ‫عالية‬ ‫حرارة‬ ‫درجات‬ ‫في‬ ‫المصهور‬ ‫السيليكا‬ ‫من‬ ‫أساسا‬ ‫تصنع‬ ‫شفافة‬ ‫مادة‬‫بعض‬
‫االخرى‬ ‫االضافات‬.
‫باستخدا‬ ‫تشكيله‬ ‫ويسهل‬ ‫سائل‬ ‫إلى‬ ‫الزجاج‬ ‫يتحول‬ ‫للحرارة‬ ‫تعريضه‬ ‫ومع‬‫تقنيات‬ ‫م‬
‫للكسر‬ ‫وقابال‬ ‫هشا‬ ‫صلبا‬ ‫يكون‬ ‫فانه‬ ‫الحرارة‬ ‫درجة‬ ‫انخفاض‬ ‫عند‬ ‫اما‬ ‫متعددة‬.
‫أي‬ ‫شفاف‬ ‫نصف‬ ‫أو‬ ‫شفاف‬ ‫غير‬ ‫يكون‬ ‫قد‬ ‫ولكنه‬ ‫شفافا‬ ‫الزجاج‬ ‫يكون‬ ‫ما‬ ‫وعادة‬،‫ضا‬
‫لمكوناته‬ ‫تبعا‬ ‫لونه‬ ‫ويختلف‬..
4

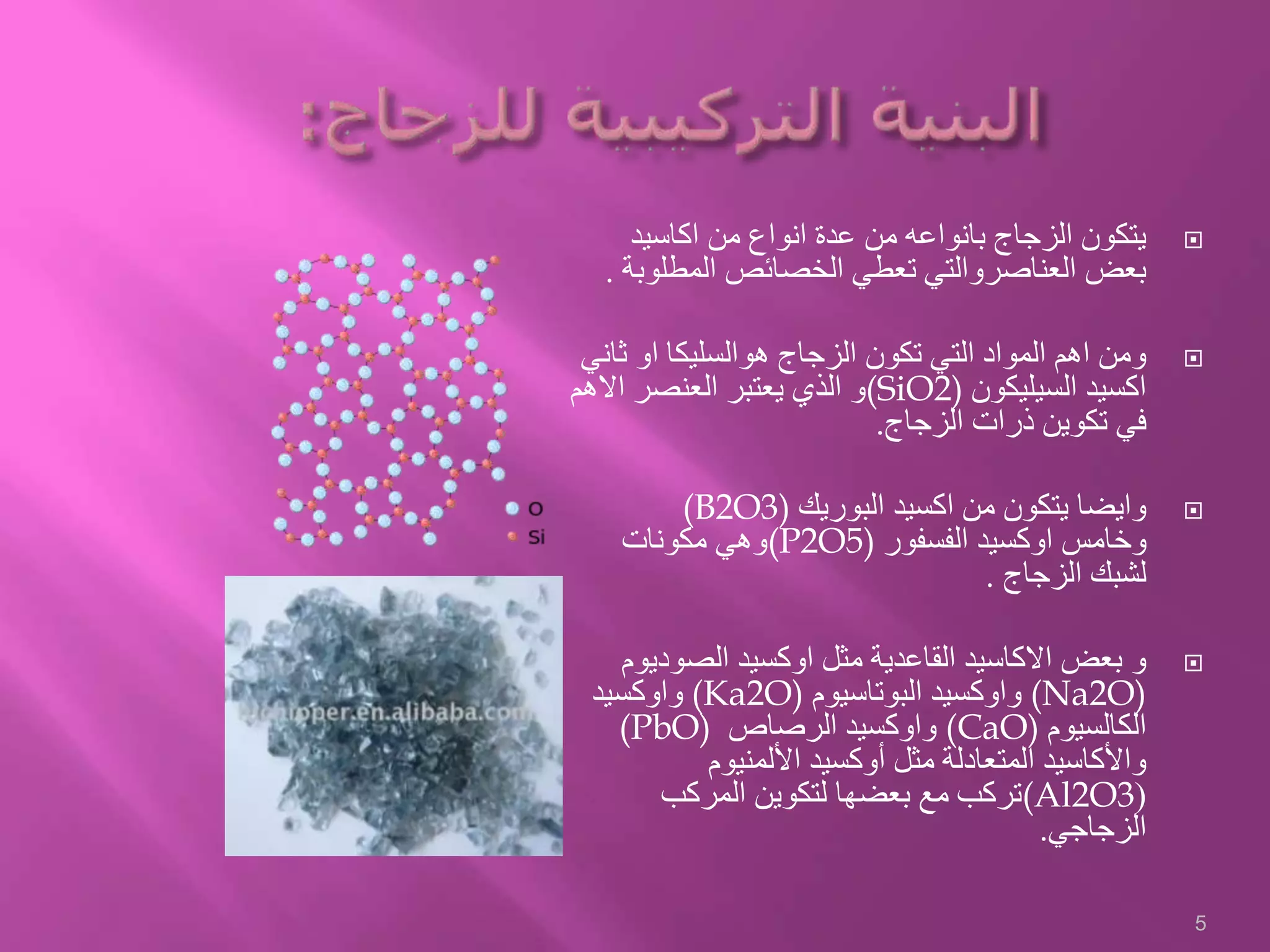

5. ‫اكاسيد‬ ‫من‬ ‫انواع‬ ‫عدة‬ ‫من‬ ‫بانواعه‬ ‫الزجاج‬ ‫يتكون‬
‫المطلو‬ ‫الخصائص‬ ‫تعطي‬ ‫العناصروالتي‬ ‫بعض‬‫بة‬.
‫ثا‬ ‫او‬ ‫هوالسليكا‬ ‫الزجاج‬ ‫تكون‬ ‫التي‬ ‫المواد‬ ‫اهم‬ ‫ومن‬‫ني‬
‫السيليكون‬ ‫اكسيد‬(SiO2)‫االه‬ ‫العنصر‬ ‫يعتبر‬ ‫الذي‬ ‫و‬‫م‬
‫الزجاج‬ ‫ذرات‬ ‫تكوين‬ ‫في‬.
‫البوريك‬ ‫اكسيد‬ ‫من‬ ‫يتكون‬ ‫وايضا‬(B2O3)
‫الفسفور‬ ‫اوكسيد‬ ‫وخامس‬(P2O5)‫مكونات‬ ‫وهي‬
‫الزجاج‬ ‫لشبك‬.
‫الصودي‬ ‫اوكسيد‬ ‫مثل‬ ‫القاعدية‬ ‫االكاسيد‬ ‫بعض‬ ‫و‬‫وم‬
(Na2O)‫البوتاسيوم‬ ‫واوكسيد‬(Ka2O)‫واوكسيد‬
‫الكالسيوم‬(CaO)‫الرصاص‬ ‫واوكسيد‬(PbO)
‫األلمنيوم‬ ‫أوكسيد‬ ‫مثل‬ ‫المتعادلة‬ ‫واألكاسيد‬
((Al2O3‫بعضها‬ ‫مع‬ ‫تركب‬‫المركب‬ ‫لتكوين‬
‫الزجاجي‬.
5

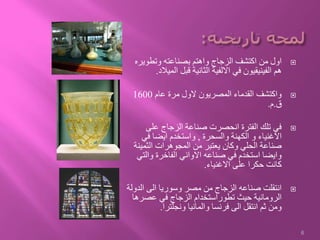

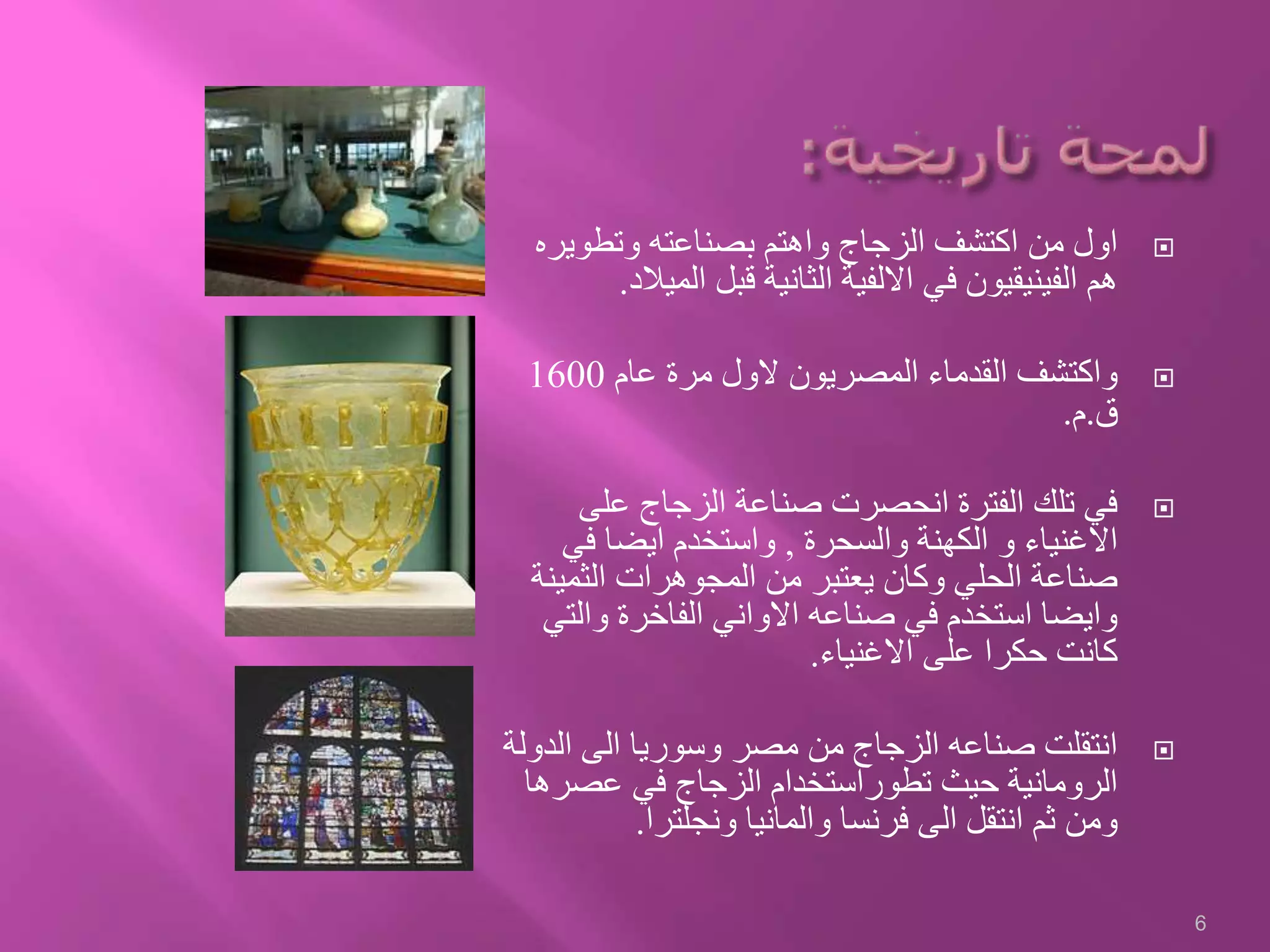

6. ‫وتطوير‬ ‫بصناعته‬ ‫واهتم‬ ‫الزجاج‬ ‫اكتشف‬ ‫من‬ ‫اول‬‫ه‬
‫المي‬ ‫قبل‬ ‫الثانية‬ ‫االلفية‬ ‫في‬ ‫الفينيقيون‬ ‫هم‬‫الد‬.
‫عام‬ ‫مرة‬ ‫الول‬ ‫المصريون‬ ‫القدماء‬ ‫واكتشف‬1600
‫ق‬.‫م‬.
‫على‬ ‫الزجاج‬ ‫صناعة‬ ‫انحصرت‬ ‫الفترة‬ ‫تلك‬ ‫في‬
‫والسحرة‬ ‫الكهنة‬ ‫و‬ ‫االغنياء‬,‫في‬ ‫ايضا‬ ‫واستخدم‬
‫الثمي‬ ‫المجوهرات‬ ‫من‬ ‫يعتبر‬ ‫وكان‬ ‫الحلي‬ ‫صناعة‬‫نة‬
‫والت‬ ‫الفاخرة‬ ‫االواني‬ ‫صناعه‬ ‫في‬ ‫استخدم‬ ‫وايضا‬‫ي‬
‫االغنياء‬ ‫على‬ ‫حكرا‬ ‫كانت‬.
‫الد‬ ‫الى‬ ‫وسوريا‬ ‫مصر‬ ‫من‬ ‫الزجاج‬ ‫صناعه‬ ‫انتقلت‬‫ولة‬
‫عصر‬ ‫في‬ ‫الزجاج‬ ‫تطوراستخدام‬ ‫حيث‬ ‫الرومانية‬‫ها‬
‫ونجلترا‬ ‫والمانيا‬ ‫فرنسا‬ ‫الى‬ ‫انتقل‬ ‫ثم‬ ‫ومن‬.
6

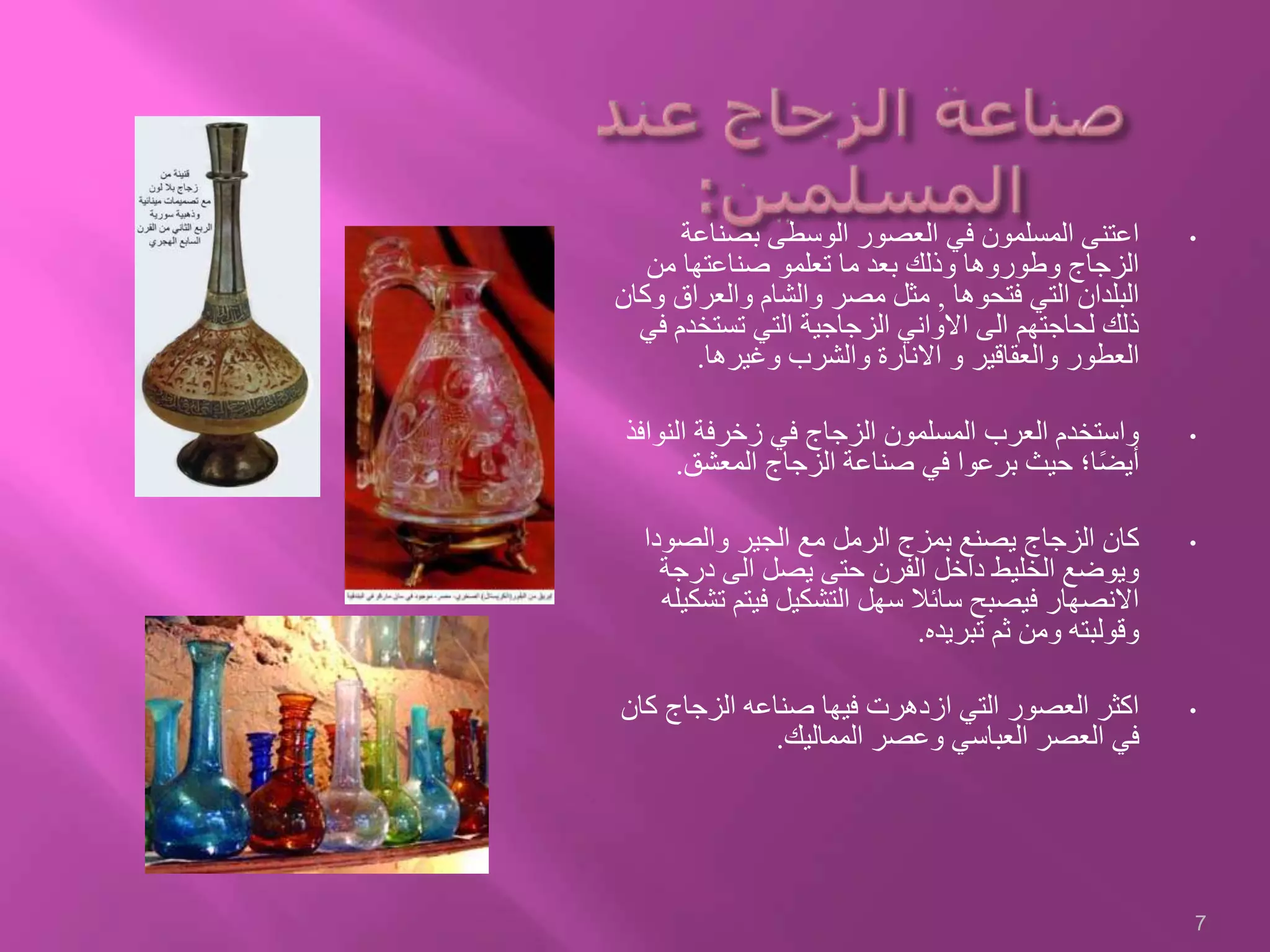

7. •‫بصناعة‬ ‫الوسطى‬ ‫العصور‬ ‫في‬ ‫المسلمون‬ ‫اعتنى‬
‫من‬ ‫صناعتها‬ ‫تعلمو‬ ‫ما‬ ‫بعد‬ ‫وذلك‬ ‫وطوروها‬ ‫الزجاج‬
‫فتحوها‬ ‫التي‬ ‫البلدان‬,‫و‬ ‫والعراق‬ ‫والشام‬ ‫مصر‬ ‫مثل‬‫كان‬
‫تستخدم‬ ‫التي‬ ‫الزجاجية‬ ‫االواني‬ ‫الى‬ ‫لحاجتهم‬ ‫ذلك‬‫في‬
‫وغيرها‬ ‫والشرب‬ ‫االنارة‬ ‫و‬ ‫والعقاقير‬ ‫العطور‬.
•‫النو‬ ‫زخرفة‬ ‫في‬ ‫الزجاج‬ ‫المسلمون‬ ‫العرب‬ ‫واستخدم‬‫افذ‬
‫المعشق‬ ‫الزجاج‬ ‫صناعة‬ ‫في‬ ‫برعوا‬ ‫حيث‬ ‫ا؛‬ً‫ض‬‫أي‬.
•‫والصودا‬ ‫الجير‬ ‫مع‬ ‫الرمل‬ ‫بمزج‬ ‫يصنع‬ ‫الزجاج‬ ‫كان‬
‫درجة‬ ‫الى‬ ‫يصل‬ ‫حتى‬ ‫الفرن‬ ‫داخل‬ ‫الخليط‬ ‫ويوضع‬
‫ت‬ ‫فيتم‬ ‫التشكيل‬ ‫سهل‬ ‫سائال‬ ‫فيصبح‬ ‫االنصهار‬‫شكيله‬
‫تبريده‬ ‫ثم‬ ‫ومن‬ ‫وقولبته‬.
•‫ك‬ ‫الزجاج‬ ‫صناعه‬ ‫فيها‬ ‫ازدهرت‬ ‫التي‬ ‫العصور‬ ‫اكثر‬‫ان‬
‫المماليك‬ ‫وعصر‬ ‫العباسي‬ ‫العصر‬ ‫في‬.
7

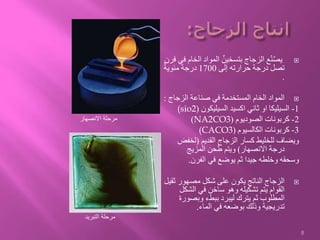

8. ‫الخام‬ ‫المواد‬ ٌ‫بتسخين‬ ‫الزجاج‬ ‫ع‬ّ‫ن‬ٌ‫ص‬‫ي‬‫فرن‬ ‫في‬
‫إلى‬ ‫حرارته‬ ‫درجة‬ ‫تصل‬1700ٌ‫مئوية‬ ‫درجة‬
.
‫الزجاج‬ ‫صناعة‬ ‫في‬ ‫المستخدمة‬ ‫الخام‬ ‫المواد‬:
1-‫السيليكون‬ ‫اكسيد‬ ‫ثاني‬ ‫او‬ ‫السيليكا‬((sio2
2-‫الصوديوم‬ ‫كربونات‬(NA2CO3)
3-‫الكالسيوم‬ ‫كربونات‬((CACO3
‫القديم‬ ‫الزجاج‬ ‫كسار‬ ‫للخليط‬ ‫ويضاف‬(‫لخفض‬
‫االنصهار‬ ‫درجة‬)‫المزيج‬ ‫طحن‬ ‫ويتم‬
‫الفرن‬ ‫في‬ ‫يوضع‬ ‫ثم‬ ‫جيدا‬ ‫وخلطه‬ ‫وسحقه‬.
‫ثق‬ ‫مصهور‬ ‫شكل‬ ‫على‬ ‫يكون‬ ‫الناتج‬ ‫الزجاج‬‫يل‬
‫الشكل‬ ‫في‬ ‫ساخن‬ ‫وهو‬ ‫تشكيله‬ ‫يتم‬ ‫القوام‬
‫وبصور‬ ‫ببطء‬ ‫ليبرد‬ ‫يترك‬ ‫ثم‬ ‫المطلوب‬‫ة‬
‫الماء‬ ‫في‬ ‫بوضعه‬ ‫وذلك‬ ‫تدريجية‬.
8
‫االنصهار‬ ‫مرحلة‬
‫التبريد‬ ‫مرحلة‬

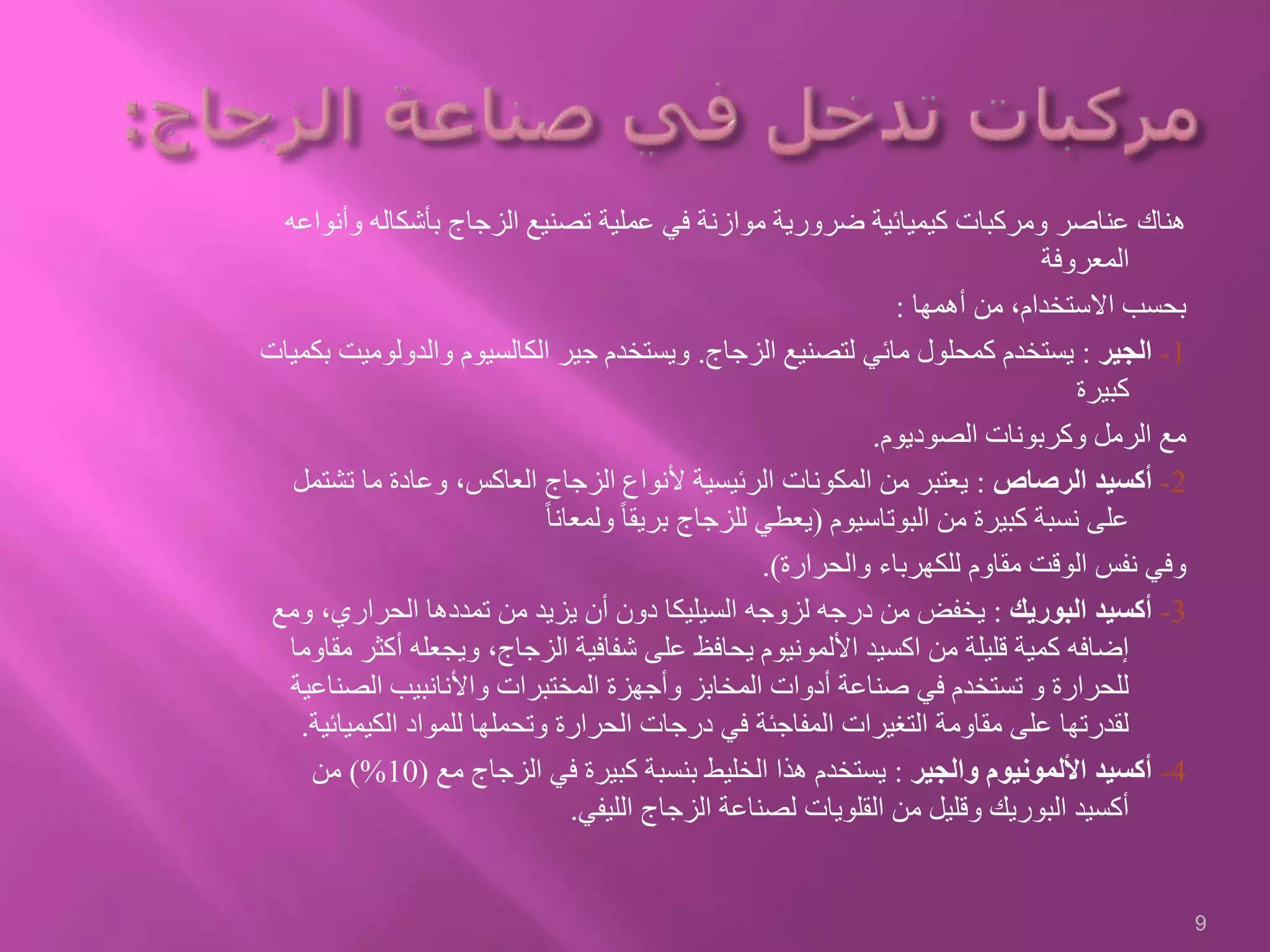

9. ‫بأشكال‬ ‫الزجاج‬ ‫تصنيع‬ ‫عملية‬ ‫في‬ ‫موازنة‬ ‫ضرورية‬ ‫كيميائية‬ ‫ومركبات‬ ‫عناصر‬ ‫هناك‬‫وأنواعه‬ ‫ه‬
‫المعروفة‬
‫أهمها‬ ‫من‬ ،‫االستخدام‬ ‫بحسب‬:
1-‫الجير‬:‫الزجاج‬ ‫لتصنيع‬ ‫مائي‬ ‫كمحلول‬ ‫يستخدم‬.‫والدول‬ ‫الكالسيوم‬ ‫جير‬ ‫ويستخدم‬‫بكميات‬ ‫وميت‬
‫كبيرة‬
‫الصوديوم‬ ‫وكربونات‬ ‫الرمل‬ ‫مع‬.
2-‫الرصاص‬ ‫أكسيد‬:‫ت‬ ‫ما‬ ‫وعادة‬ ،‫العاكس‬ ‫الزجاج‬ ‫ألنواع‬ ‫الرئيسية‬ ‫المكونات‬ ‫من‬ ‫يعتبر‬‫شتمل‬
‫البوتاسيوم‬ ‫من‬ ‫كبيرة‬ ‫نسبة‬ ‫على‬(ً‫ا‬‫ولمعان‬ ً‫ا‬‫بريق‬ ‫للزجاج‬ ‫يعطي‬
‫والحرارة‬ ‫للكهرباء‬ ‫مقاوم‬ ‫الوقت‬ ‫نفس‬ ‫وفي‬.)
3-‫البوريك‬ ‫أكسيد‬:‫الحراري‬ ‫تمددها‬ ‫من‬ ‫يزيد‬ ‫أن‬ ‫دون‬ ‫السيليكا‬ ‫لزوجه‬ ‫درجه‬ ‫من‬ ‫يخفض‬‫ومع‬ ،
‫أ‬ ‫ويجعله‬ ،‫الزجاج‬ ‫شفافية‬ ‫على‬ ‫يحافظ‬ ‫األلمونيوم‬ ‫اكسيد‬ ‫من‬ ‫قليلة‬ ‫كمية‬ ‫إضافه‬‫مقاوما‬ ‫كثر‬
‫الص‬ ‫واألنانبيب‬ ‫المختبرات‬ ‫وأجهزة‬ ‫المخابز‬ ‫أدوات‬ ‫صناعة‬ ‫في‬ ‫تستخدم‬ ‫و‬ ‫للحرارة‬‫ناعية‬
‫الكيم‬ ‫للمواد‬ ‫وتحملها‬ ‫الحرارة‬ ‫درجات‬ ‫في‬ ‫المفاجئة‬ ‫التغيرات‬ ‫مقاومة‬ ‫على‬ ‫لقدرتها‬‫يائية‬.
4-‫والجير‬ ‫األلمونيوم‬ ‫أكسيد‬:‫مع‬ ‫الزجاج‬ ‫في‬ ‫كبيرة‬ ‫بنسبة‬ ‫الخليط‬ ‫هذا‬ ‫يستخدم‬(10)%‫من‬
‫الليفي‬ ‫الزجاج‬ ‫لصناعة‬ ‫القلويات‬ ‫من‬ ‫وقليل‬ ‫البوريك‬ ‫أكسيد‬.
9

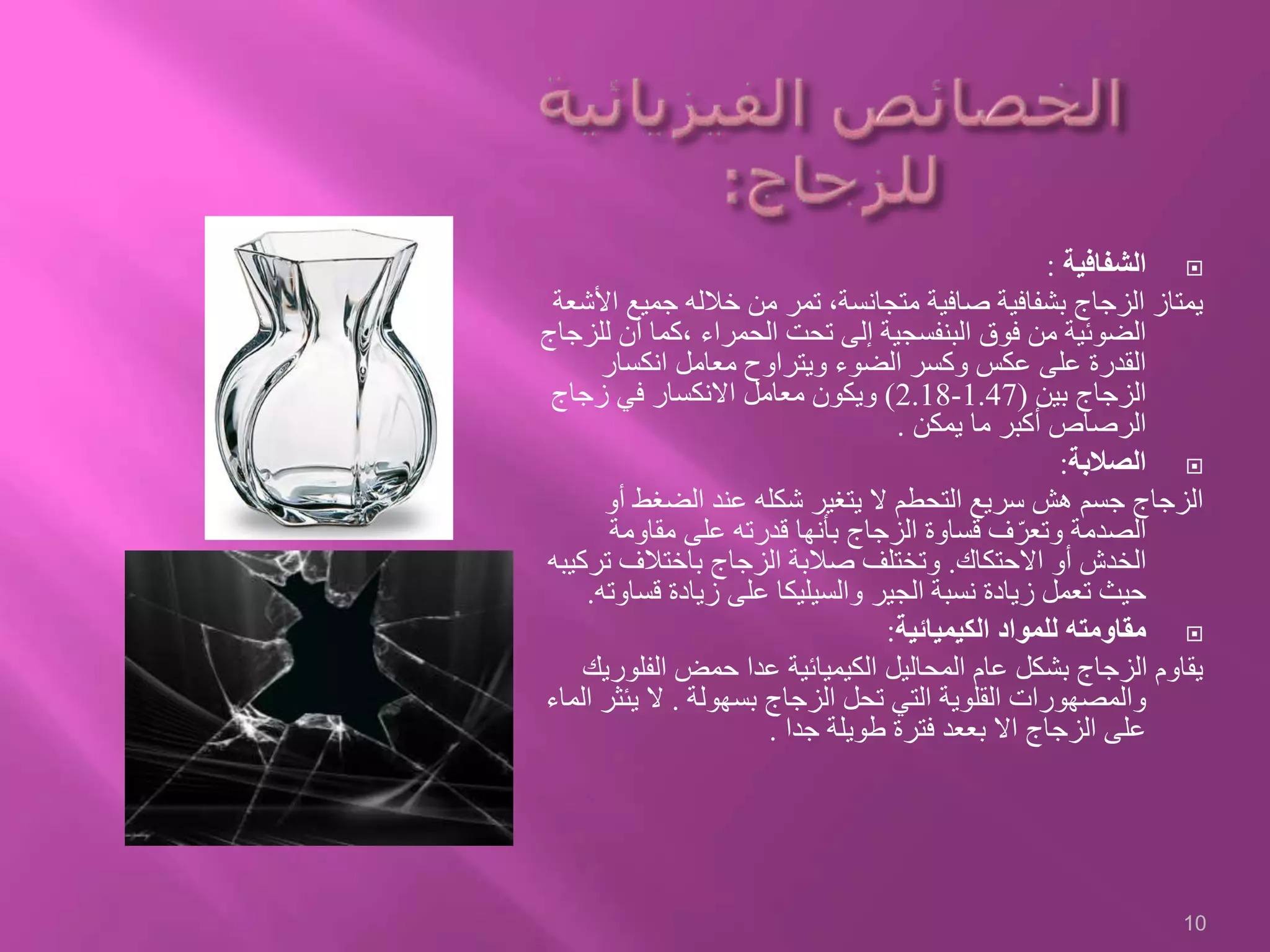

10. ‫الشفافية‬:
‫جمي‬ ‫خالله‬ ‫من‬ ‫تمر‬ ،‫متجانسة‬ ‫صافية‬ ‫بشفافية‬ ‫الزجاج‬ ‫يمتاز‬‫األشعة‬ ‫ع‬
‫ل‬ ‫أن‬ ‫،كما‬ ‫الحمراء‬ ‫تحت‬ ‫إلى‬ ‫البنفسجية‬ ‫فوق‬ ‫من‬ ‫الضوئية‬‫لزجاج‬
‫انكسار‬ ‫معامل‬ ‫ويتراوح‬ ‫الضوء‬ ‫وكسر‬ ‫عكس‬ ‫على‬ ‫القدرة‬
‫بين‬ ‫الزجاج‬(1.47-2.18)‫زجاج‬ ‫في‬ ‫االنكسار‬ ‫معامل‬ ‫ويكون‬
‫يمكن‬ ‫ما‬ ‫أكبر‬ ‫الرصاص‬.
‫الصالبة‬:
‫أ‬ ‫الضغط‬ ‫عند‬ ‫شكله‬ ‫يتغير‬ ‫ال‬ ‫التحطم‬ ‫سريع‬ ‫هش‬ ‫جسم‬ ‫الزجاج‬‫و‬
‫مقاومة‬ ‫على‬ ‫قدرته‬ ‫بأنها‬ ‫الزجاج‬ ‫قساوة‬ ‫ف‬ّ‫وتعر‬ ‫الصدمة‬
‫االحتكاك‬ ‫أو‬ ‫الخدش‬.‫ت‬ ‫باختالف‬ ‫الزجاج‬ ‫صالبة‬ ‫وتختلف‬‫ركيبه‬
‫قس‬ ‫زيادة‬ ‫على‬ ‫والسيليكا‬ ‫الجير‬ ‫نسبة‬ ‫زيادة‬ ‫تعمل‬ ‫حيث‬‫اوته‬.
‫الكيميائية‬ ‫للمواد‬ ‫مقاومته‬:
‫الفل‬ ‫حمض‬ ‫عدا‬ ‫الكيميائية‬ ‫المحاليل‬ ‫عام‬ ‫بشكل‬ ‫الزجاج‬ ‫يقاوم‬‫وريك‬
‫بسهولة‬ ‫الزجاج‬ ‫تحل‬ ‫التي‬ ‫القلوية‬ ‫والمصهورات‬.‫يئث‬ ‫ال‬‫الماء‬ ‫ر‬
‫جدا‬ ‫طويلة‬ ‫فترة‬ ‫بععد‬ ‫اال‬ ‫الزجاج‬ ‫على‬.
10

11. 11

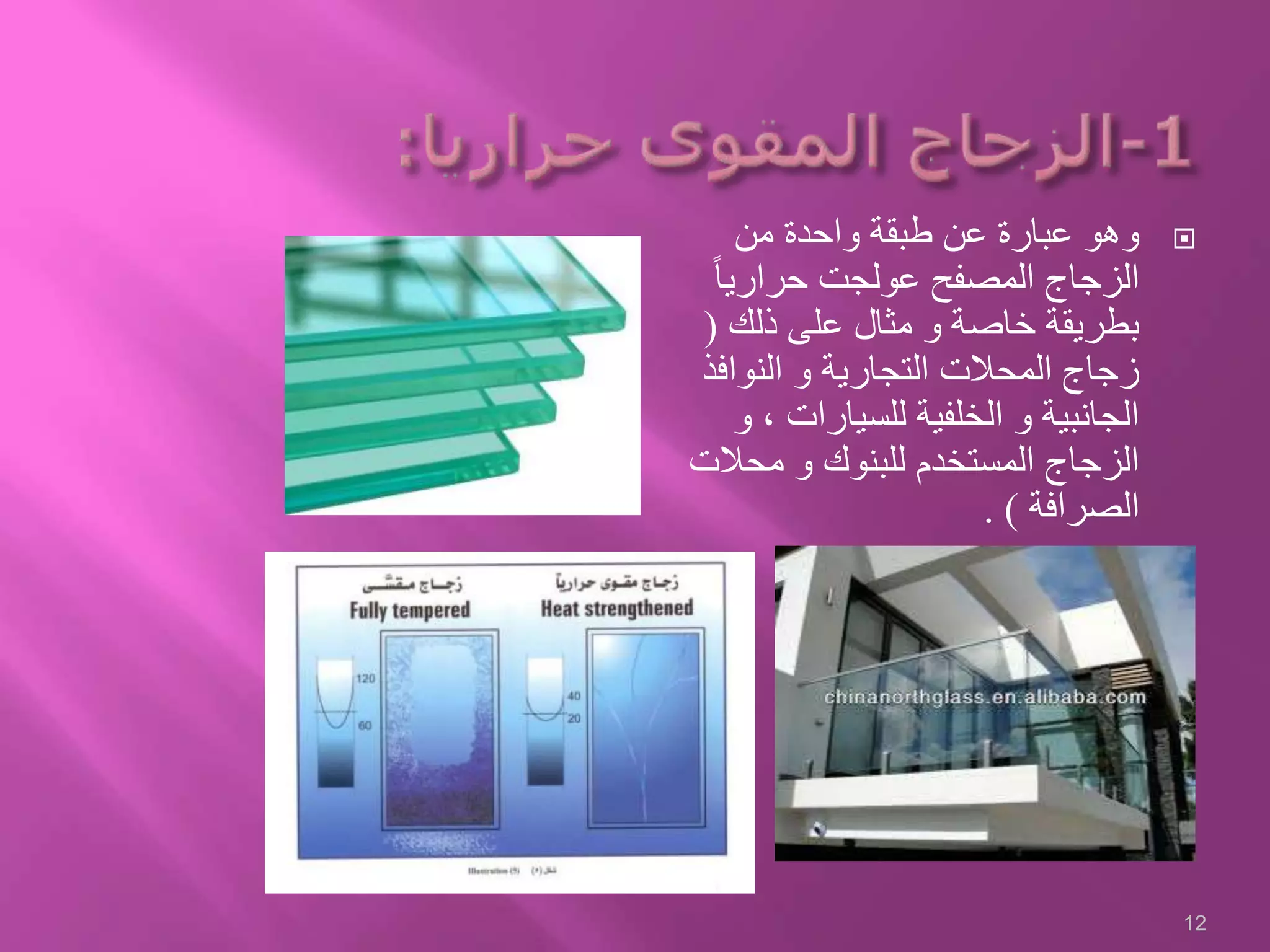

12. ‫من‬ ‫واحدة‬ ‫طبقة‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
ً‫ا‬‫حراري‬ ‫عولجت‬ ‫المصفح‬ ‫الزجاج‬
‫ذلك‬ ‫على‬ ‫مثال‬ ‫و‬ ‫خاصة‬ ‫بطريقة‬(
‫النوافذ‬ ‫و‬ ‫التجارية‬ ‫المحالت‬ ‫زجاج‬
‫و‬ ، ‫للسيارات‬ ‫الخلفية‬ ‫و‬ ‫الجانبية‬
‫محالت‬ ‫و‬ ‫للبنوك‬ ‫المستخدم‬ ‫الزجاج‬
‫الصرافة‬. )
12

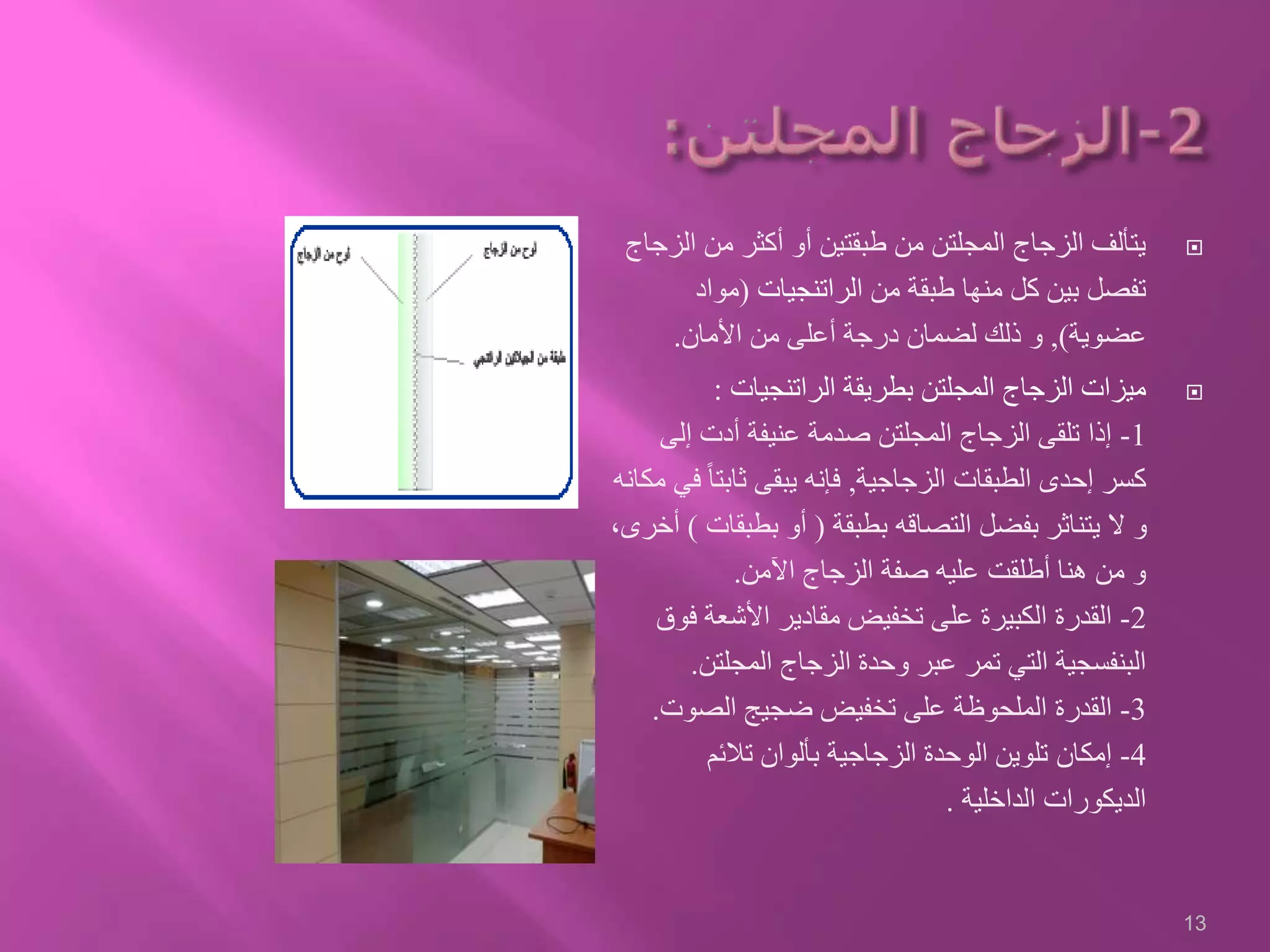

13. ‫ال‬ ‫من‬ ‫أكثر‬ ‫أو‬ ‫طبقتين‬ ‫من‬ ‫المجلتن‬ ‫الزجاج‬ ‫يتألف‬‫زجاج‬
‫ا‬ ‫من‬ ‫طبقة‬ ‫منها‬ ‫كل‬ ‫بين‬ ‫تفصل‬‫لراتنجيات‬(‫مواد‬
‫عضوية‬),‫األمان‬ ‫من‬ ‫أعلى‬ ‫درجة‬ ‫لضمان‬ ‫ذلك‬ ‫و‬.
‫الراتنجيات‬ ‫بطريقة‬ ‫المجلتن‬ ‫الزجاج‬ ‫ميزات‬:
1-‫إلى‬ ‫أدت‬ ‫عنيفة‬ ‫صدمة‬ ‫المجلتن‬ ‫الزجاج‬ ‫تلقى‬ ‫إذا‬
‫الزجاجية‬ ‫الطبقات‬ ‫إحدى‬ ‫كسر‬,ً‫ا‬‫ثابت‬ ‫يبقى‬ ‫فإنه‬‫مكانه‬ ‫في‬
‫بطبقة‬ ‫التصاقه‬ ‫بفضل‬ ‫يتناثر‬ ‫ال‬ ‫و‬(‫بطبق‬ ‫أو‬‫ات‬)،‫أخرى‬
‫اآلمن‬ ‫الزجاج‬ ‫صفة‬ ‫عليه‬ ‫أطلقت‬ ‫هنا‬ ‫من‬ ‫و‬.
2-‫ف‬ ‫األشعة‬ ‫مقادير‬ ‫تخفيض‬ ‫على‬ ‫الكبيرة‬ ‫القدرة‬‫وق‬
‫المجلتن‬ ‫الزجاج‬ ‫وحدة‬ ‫عبر‬ ‫تمر‬ ‫التي‬ ‫البنفسجية‬.
3-‫الصوت‬ ‫ضجيج‬ ‫تخفيض‬ ‫على‬ ‫الملحوظة‬ ‫القدرة‬.
4-‫تالئم‬ ‫بألوان‬ ‫الزجاجية‬ ‫الوحدة‬ ‫تلوين‬ ‫إمكان‬
‫الداخلية‬ ‫الديكورات‬.
13

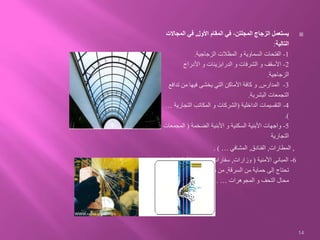

14. ‫األول‬ ‫المقام‬ ‫في‬ ،‫المجلتن‬ ‫الزجاج‬ ‫يستعمل‬,‫المجا‬ ‫في‬‫الت‬
‫التالية‬:

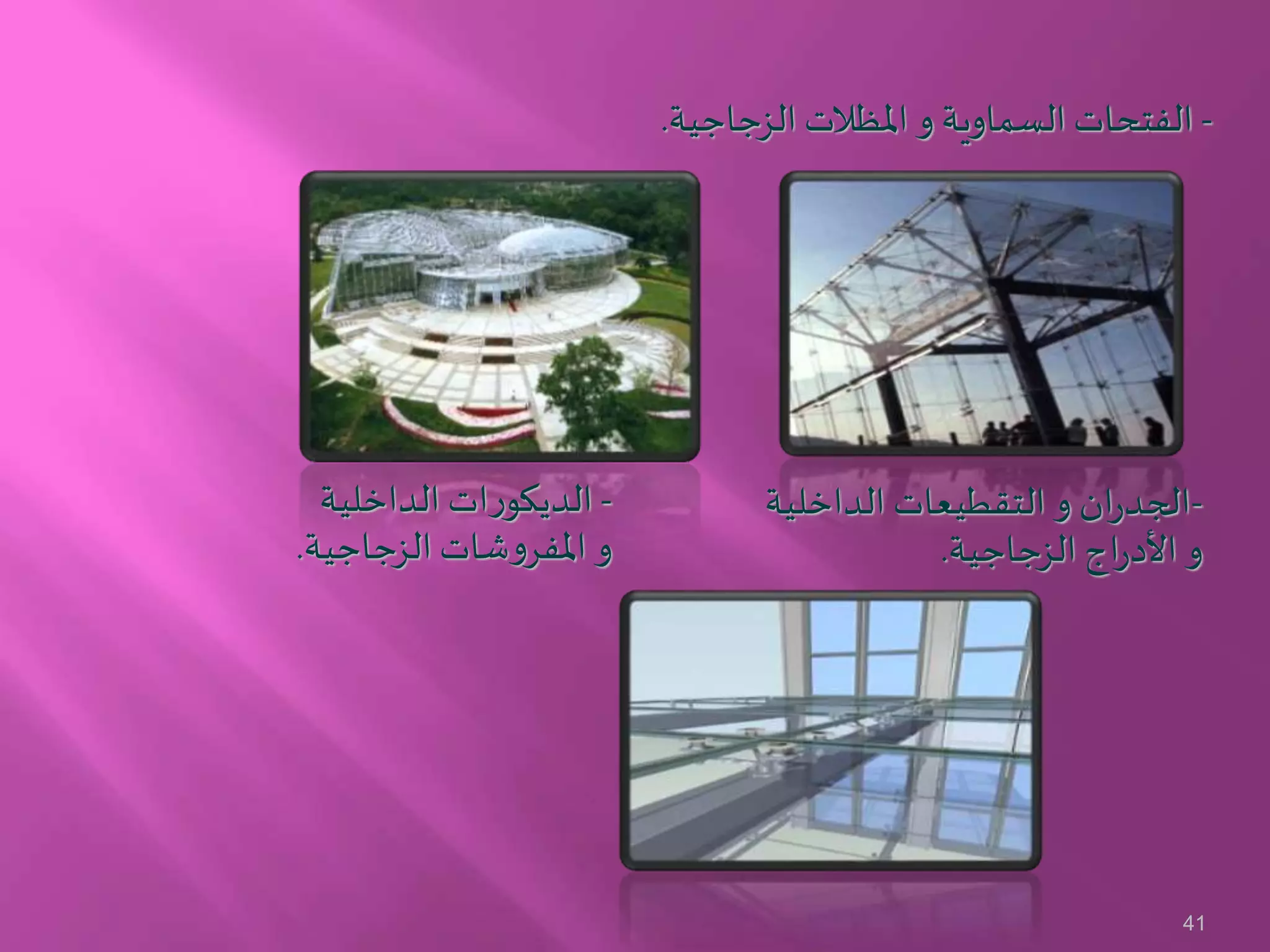

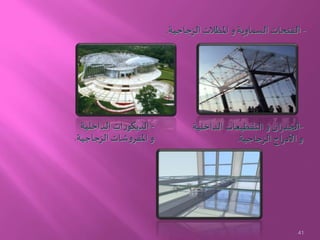

1-‫الزجاجية‬ ‫المظالت‬ ‫و‬ ‫السماوية‬ ‫الفتحات‬.
2-‫األدراج‬ ‫و‬ ‫الدرابزينات‬ ‫و‬ ‫الشرفات‬ ‫و‬ ‫األسقف‬
‫الزجاجية‬.
3-‫المدارس‬,‫تداف‬ ‫من‬ ‫فيها‬ ‫يخشى‬ ‫التي‬ ‫األماكن‬ ‫كافة‬ ‫و‬‫ع‬
‫البشرية‬ ‫التجمعات‬.
4-‫الداخلية‬ ‫التقسيمات‬(‫التجار‬ ‫المكاتب‬ ‫و‬ ‫الشركات‬‫ية‬…
.)
5-‫الضخمة‬ ‫األبنية‬ ‫و‬ ‫السكنية‬ ‫األبنية‬ ‫واجهات‬(‫المج‬‫معات‬
‫التجارية‬
,‫المطارات‬,‫الفنادق‬,‫المشافي‬…. )
6-‫األمنية‬ ‫المباني‬(‫وزارات‬,‫سفارات‬…),‫الت‬ ‫األماكن‬ ‫و‬‫ي‬
‫السرقة‬ ‫من‬ ‫حماية‬ ‫إلى‬ ‫تحتاج‬,‫مصارف‬ ‫من‬,‫متاحف‬ ‫و‬,‫و‬
‫المجوهرات‬ ‫و‬ ‫التحف‬ ‫محال‬….
14

15. ‫مميزاته‬:

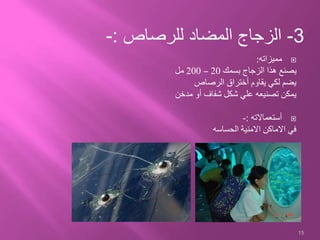

‫بسمك‬ ‫الزجاج‬ ‫هذا‬ ‫يصنع‬20–200‫مل‬
‫الرصاص‬ ‫أختراق‬ ‫يقاوم‬ ‫لكي‬ ‫يضم‬
‫مدخن‬ ‫أو‬ ‫شفاف‬ ‫شكل‬ ‫علي‬ ‫تصنيعه‬ ‫يمكن‬
‫أستعماالته‬:-
‫الحساسه‬ ‫االمنية‬ ‫االماكن‬ ‫في‬
15
3-‫للرصاص‬ ‫المضاد‬ ‫الزجاج‬:-

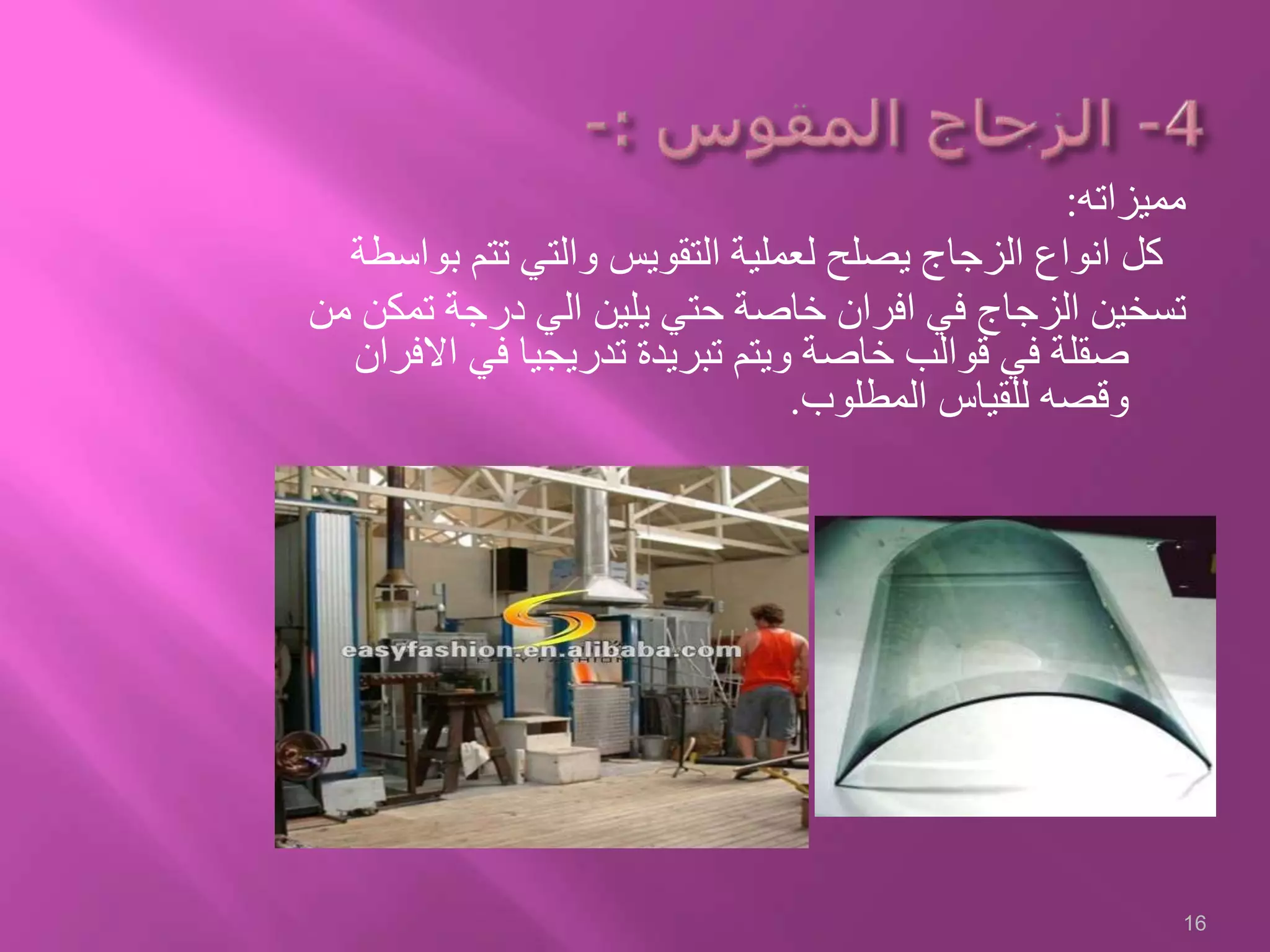

16. ‫مميزاته‬:
‫ب‬ ‫تتم‬ ‫والتي‬ ‫التقويس‬ ‫لعملية‬ ‫يصلح‬ ‫الزجاج‬ ‫انواع‬ ‫كل‬‫واسطة‬
‫تمك‬ ‫درجة‬ ‫الي‬ ‫يلين‬ ‫حتي‬ ‫خاصة‬ ‫افران‬ ‫في‬ ‫الزجاج‬ ‫تسخين‬‫من‬ ‫ن‬
‫اال‬ ‫في‬ ‫تدريجيا‬ ‫تبريدة‬ ‫ويتم‬ ‫خاصة‬ ‫قوالب‬ ‫في‬ ‫صقلة‬‫فران‬
‫المطلوب‬ ‫للقياس‬ ‫وقصه‬.
16

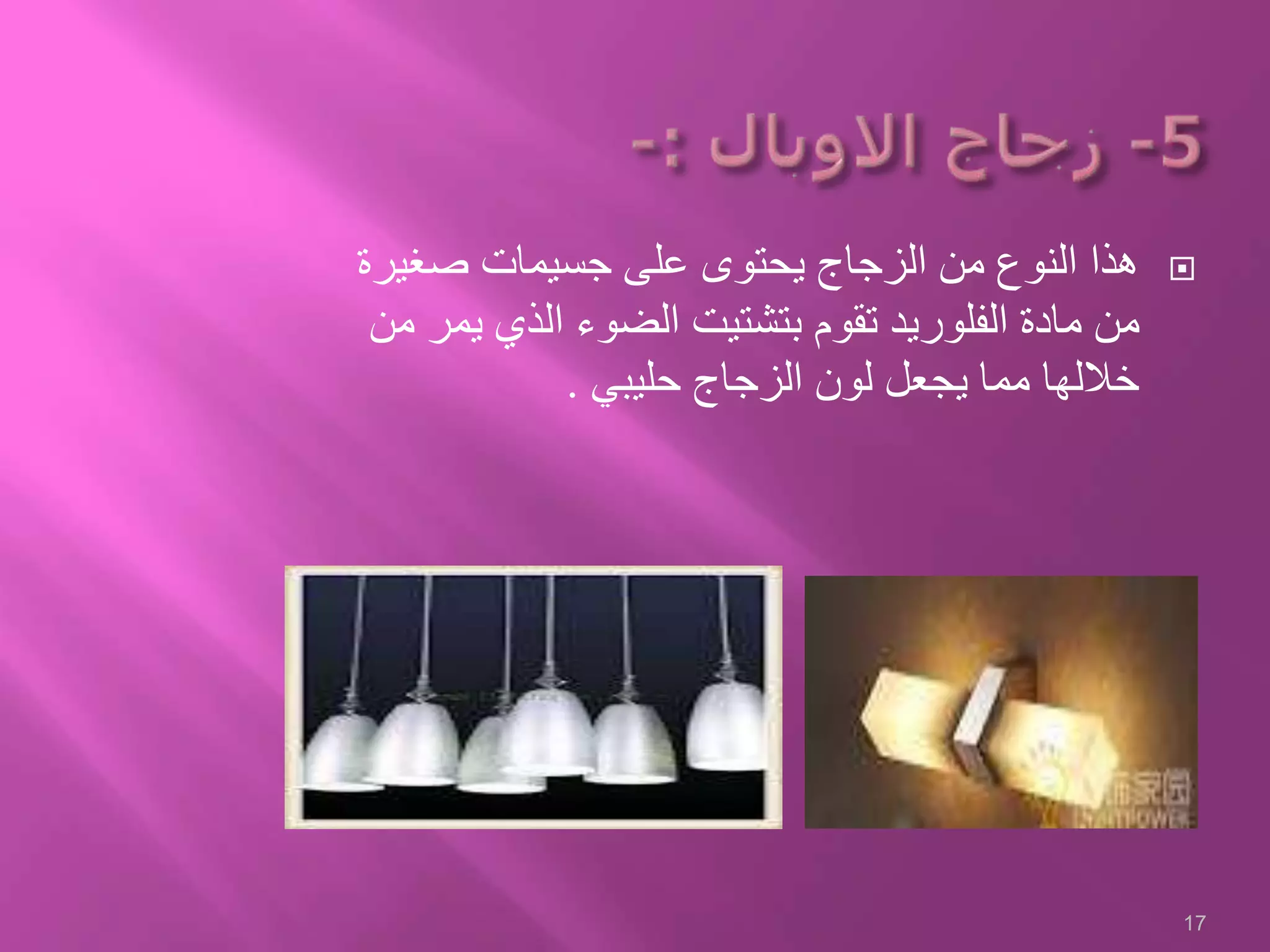

17. ‫صغيرة‬ ‫جسيمات‬ ‫على‬ ‫يحتوى‬ ‫الزجاج‬ ‫من‬ ‫النوع‬ ‫هذا‬
‫الفلور‬ ‫مادة‬ ‫من‬‫ي‬‫يم‬ ‫الذي‬ ‫الضوء‬ ‫بتشتيت‬ ‫تقوم‬ ‫د‬‫من‬ ‫ر‬
‫حليبي‬ ‫الزجاج‬ ‫لون‬ ‫يجعل‬ ‫مما‬ ‫خاللها‬.
17

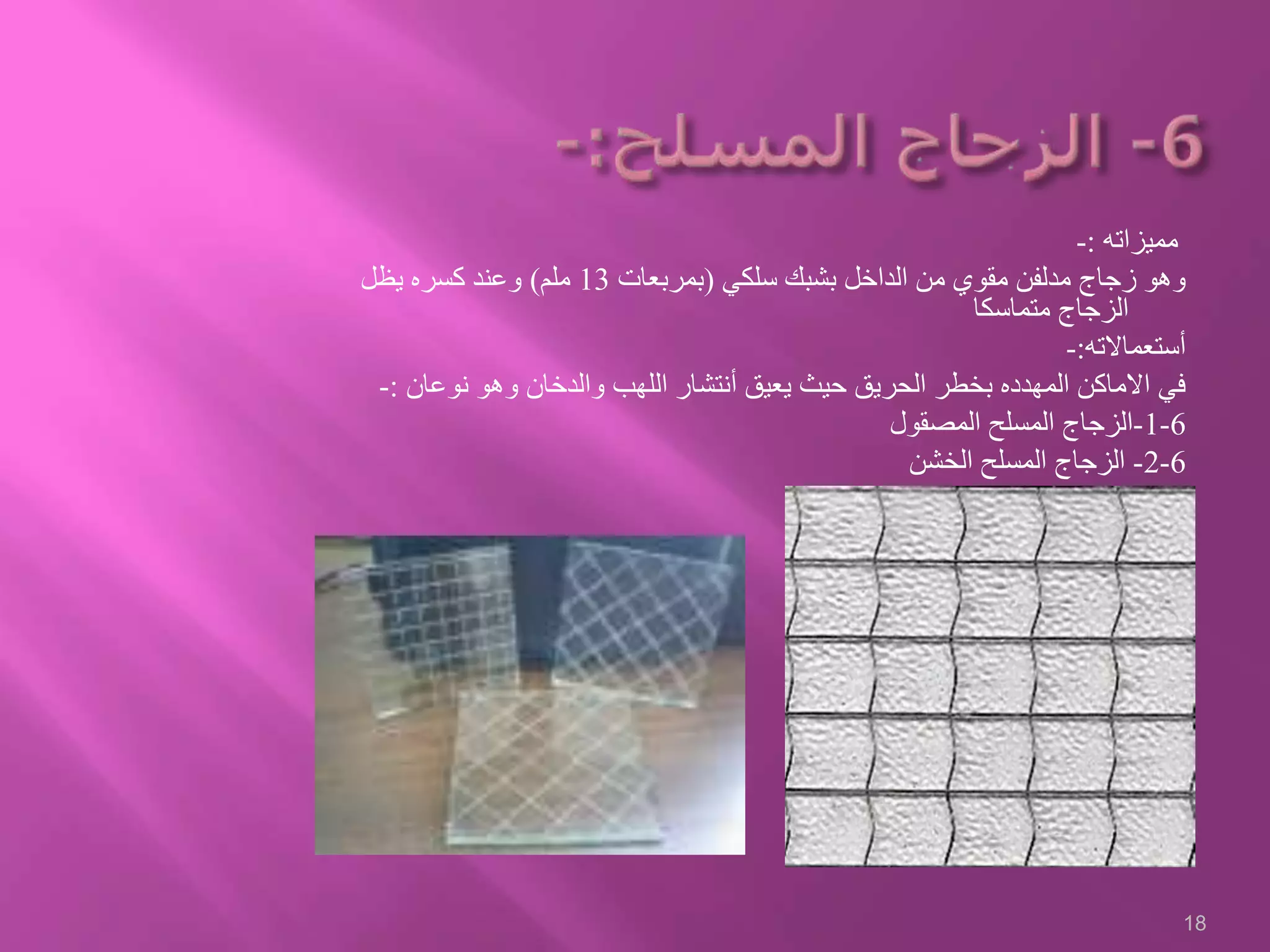

18. ‫مميزاته‬:-
‫سلكي‬ ‫بشبك‬ ‫الداخل‬ ‫من‬ ‫مقوي‬ ‫مدلفن‬ ‫زجاج‬ ‫وهو‬(‫بمربعات‬13‫ملم‬)‫يظل‬ ‫كسره‬ ‫وعند‬
‫متماسكا‬ ‫الزجاج‬
‫أستعماالته‬:-
‫نوعان‬ ‫وهو‬ ‫والدخان‬ ‫اللهب‬ ‫أنتشار‬ ‫يعيق‬ ‫حيث‬ ‫الحريق‬ ‫بخطر‬ ‫المهدده‬ ‫االماكن‬ ‫في‬:-
6-1-‫المصقول‬ ‫المسلح‬ ‫الزجاج‬
6-2-‫الخشن‬ ‫المسلح‬ ‫الزجاج‬
18

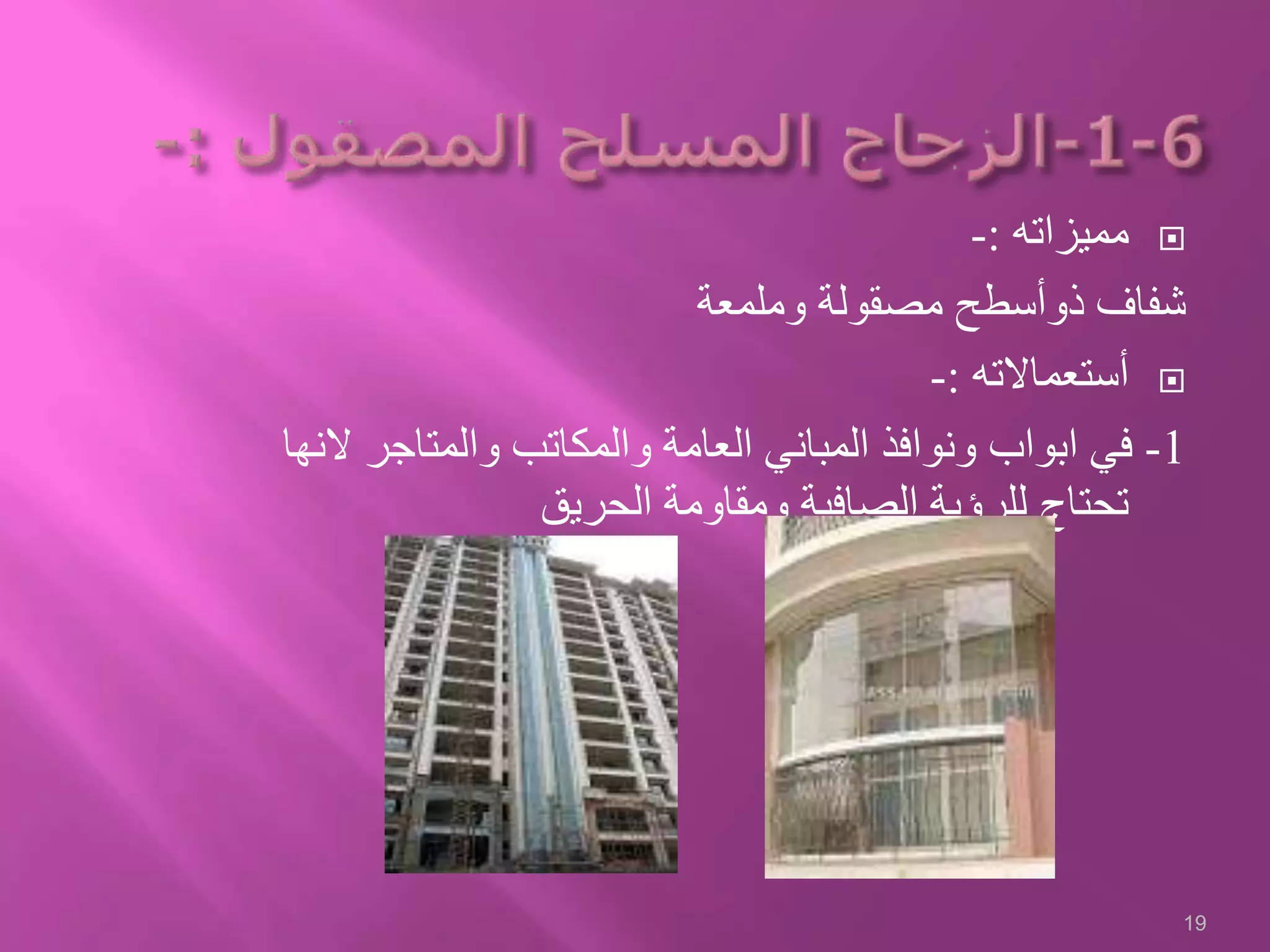

19. ‫مميزاته‬:-
‫وملمعة‬ ‫مصقولة‬ ‫ذوأسطح‬ ‫شفاف‬
‫أستعماالته‬:-
1-‫والمتاج‬ ‫والمكاتب‬ ‫العامة‬ ‫المباني‬ ‫ونوافذ‬ ‫ابواب‬ ‫في‬‫النها‬ ‫ر‬
‫الحريق‬ ‫ومقاومة‬ ‫الصافية‬ ‫للرؤية‬ ‫تحتاج‬
19

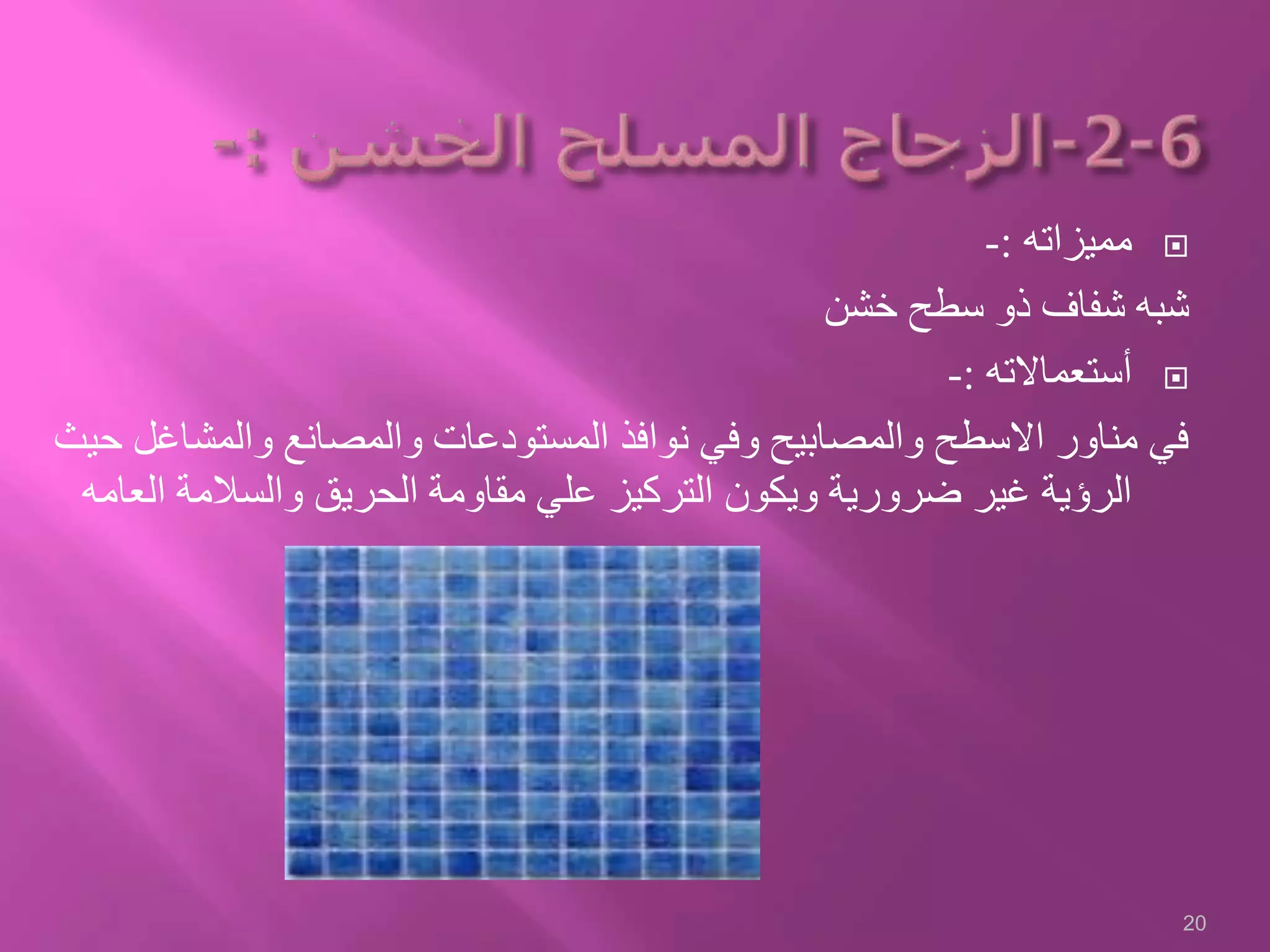

20. ‫مميزاته‬:-
‫خشن‬ ‫سطح‬ ‫ذو‬ ‫شفاف‬ ‫شبه‬
‫أستعماالته‬:-
‫والمش‬ ‫والمصانع‬ ‫المستودعات‬ ‫نوافذ‬ ‫وفي‬ ‫والمصابيح‬ ‫االسطح‬ ‫مناور‬ ‫في‬‫حيث‬ ‫اغل‬
‫ال‬ ‫والسالمة‬ ‫الحريق‬ ‫مقاومة‬ ‫علي‬ ‫التركيز‬ ‫ويكون‬ ‫ضرورية‬ ‫غير‬ ‫الرؤية‬‫عامه‬
20

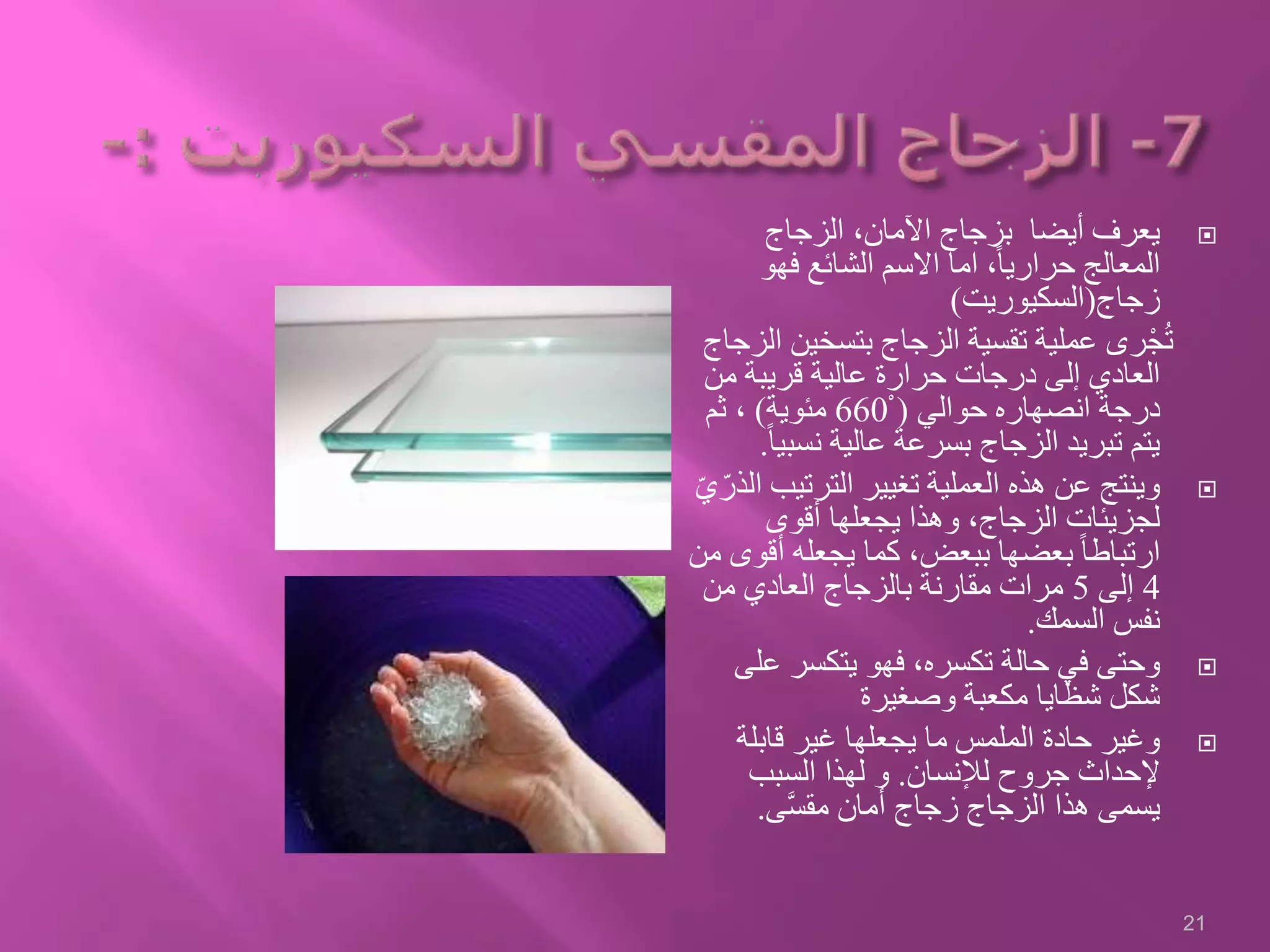

21. ‫الزجاج‬ ،‫اآلمان‬ ‫بزجاج‬ ‫أيضا‬ ‫يعرف‬
‫فهو‬ ‫الشائع‬ ‫االسم‬ ‫اما‬ ،ً‫ا‬‫حراري‬ ‫المعالج‬
‫زجاج‬(‫السكيوريت‬)
‫بتسخي‬ ‫الزجاج‬ ‫تقسية‬ ‫عملية‬ ‫رى‬ْ‫ج‬ُ‫ت‬‫الزجاج‬ ‫ن‬
‫من‬ ‫قريبة‬ ‫عالية‬ ‫حرارة‬ ‫درجات‬ ‫إلى‬ ‫العادي‬
‫حوالي‬ ‫انصهاره‬ ‫درجة‬(ْ660‫مئوية‬)‫ثم‬ ،
‫نسب‬ ‫عالية‬ ‫بسرعة‬ ‫الزجاج‬ ‫تبريد‬ ‫يتم‬ً‫ا‬‫ي‬.
‫الترتي‬ ‫تغيير‬ ‫العملية‬ ‫هذه‬ ‫عن‬ ‫وينتج‬ّ‫ي‬ّ‫الذر‬ ‫ب‬
‫أقوى‬ ‫يجعلها‬ ‫وهذا‬ ،‫الزجاج‬ ‫لجزيئات‬
‫أق‬ ‫يجعله‬ ‫كما‬ ،‫ببعض‬ ‫بعضها‬ ً‫ا‬‫ارتباط‬‫من‬ ‫وى‬
4‫إلى‬5‫من‬ ‫العادي‬ ‫بالزجاج‬ ‫مقارنة‬ ‫مرات‬
‫السمك‬ ‫نفس‬.
‫ع‬ ‫يتكسر‬ ‫فهو‬ ،‫تكسره‬ ‫حالة‬ ‫في‬ ‫وحتى‬‫لى‬
‫وصغيرة‬ ‫مكعبة‬ ‫شظايا‬ ‫شكل‬
‫قابلة‬ ‫غير‬ ‫يجعلها‬ ‫ما‬ ‫الملمس‬ ‫حادة‬ ‫وغير‬
‫لإلنسان‬ ‫جروح‬ ‫إلحداث‬.‫السبب‬ ‫لهذا‬ ‫و‬
‫ى‬َّ‫س‬‫مق‬ ‫أمان‬ ‫زجاج‬ ‫الزجاج‬ ‫هذا‬ ‫يسمى‬.
21

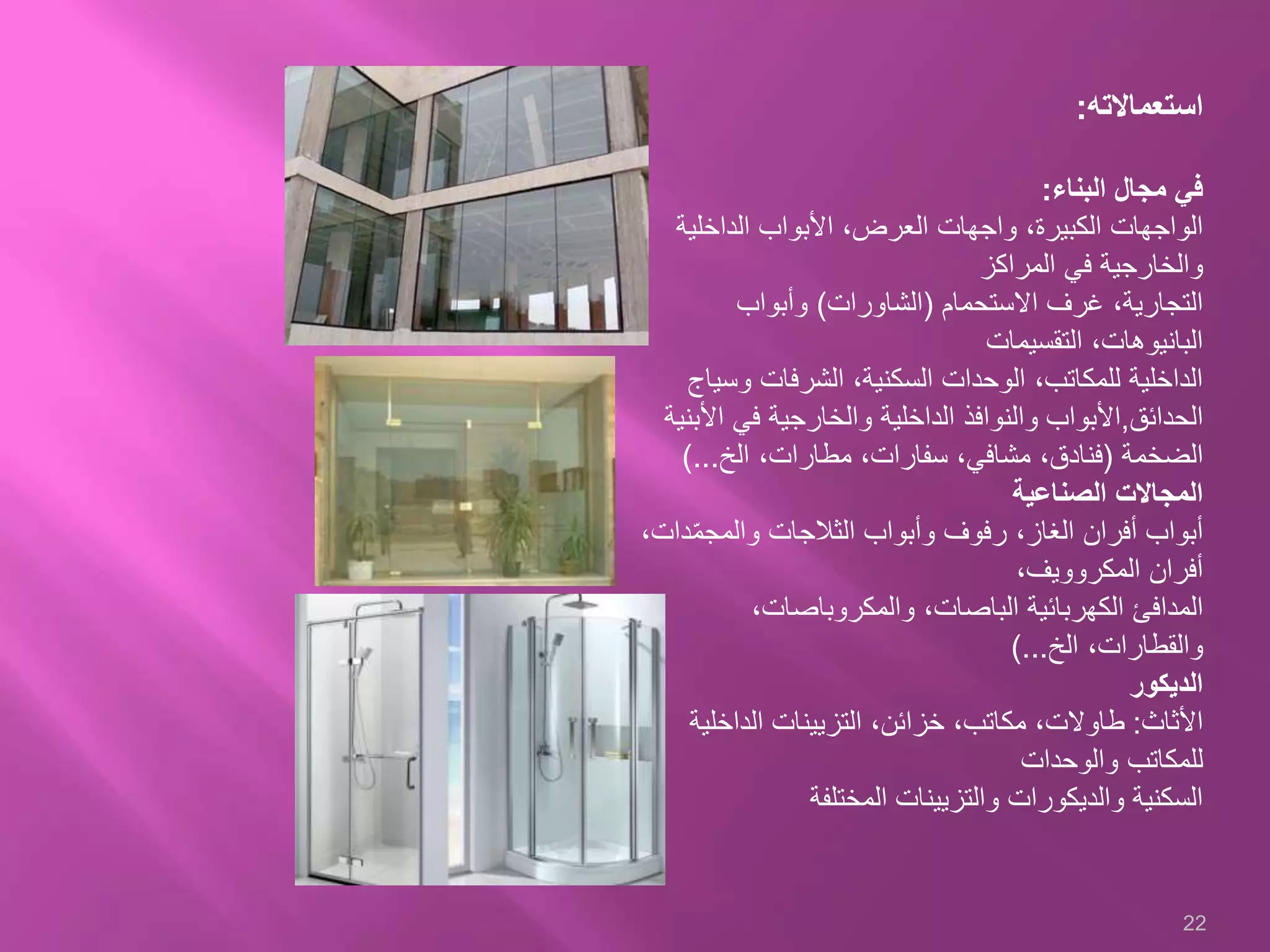

22. ‫استعماالته‬:
‫في‬‫مجال‬‫البناء‬:
‫الداخلية‬ ‫األبواب‬ ،‫العرض‬ ‫واجهات‬ ،‫الكبيرة‬ ‫الواجهات‬
‫المراكز‬ ‫في‬ ‫والخارجية‬
‫االستحمام‬ ‫غرف‬ ،‫التجارية‬(‫الشاورات‬)‫وأبواب‬
‫التقسيمات‬ ،‫البانيوهات‬
‫وس‬ ‫الشرفات‬ ،‫السكنية‬ ‫الوحدات‬ ،‫للمكاتب‬ ‫الداخلية‬‫ياج‬
‫الحدائق‬,‫األبواب‬‫األ‬ ‫في‬ ‫والخارجية‬ ‫الداخلية‬ ‫والنوافذ‬‫بنية‬
‫الضخمة‬(،‫مشافي‬ ،‫فنادق‬‫سفارات‬‫الخ‬ ،‫مطارات‬ ،)...
‫الصناعية‬ ‫المجاالت‬
‫د‬ّ‫م‬‫والمج‬ ‫الثالجات‬ ‫وأبواب‬ ‫رفوف‬ ،‫الغاز‬ ‫أفران‬ ‫أبواب‬،‫ات‬
،‫المكروويف‬ ‫أفران‬
‫المدافئ‬‫الكهربائية‬‫الباصات‬،‫والمكروباصات‬ ،
‫الخ‬ ،‫والقطارات‬)...
‫الديكور‬
‫األثاث‬:‫الداخلي‬ ‫التزيينات‬ ،‫خزائن‬ ،‫مكاتب‬ ،‫طاوالت‬‫ة‬
‫والوحدات‬ ‫للمكاتب‬
‫المختلفة‬ ‫والتزيينات‬ ‫والديكورات‬ ‫السكنية‬
22

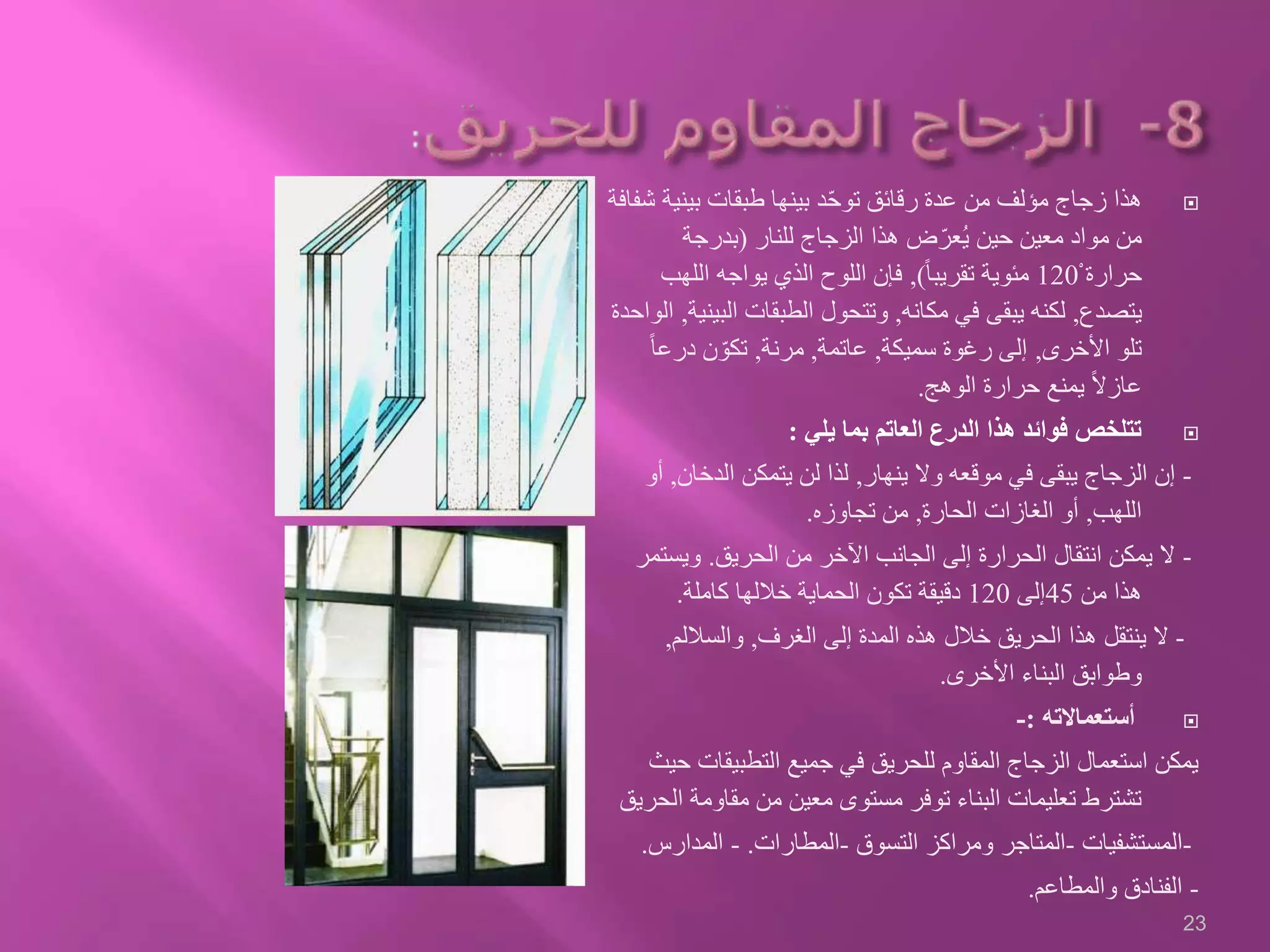

23. ‫بيني‬ ‫طبقات‬ ‫بينها‬ ‫د‬ّ‫ح‬‫تو‬ ‫رقائق‬ ‫عدة‬ ‫من‬ ‫مؤلف‬ ‫زجاج‬ ‫هذا‬‫شفافة‬ ‫ة‬
‫للنار‬ ‫الزجاج‬ ‫هذا‬ ‫ض‬ّ‫ُعر‬‫ي‬ ‫حين‬ ‫معين‬ ‫مواد‬ ‫من‬(‫بدرجة‬
ْ ‫حرارة‬120ً‫ا‬‫تقريب‬ ‫مئوية‬),‫اللهب‬ ‫يواجه‬ ‫الذي‬ ‫اللوح‬ ‫فإن‬
‫يتصدع‬,‫مكانه‬ ‫في‬ ‫يبقى‬ ‫لكنه‬,‫الب‬ ‫الطبقات‬ ‫وتتحول‬‫ينية‬,‫الواحدة‬
‫األخرى‬ ‫تلو‬,‫سميكة‬ ‫رغوة‬ ‫إلى‬,‫عاتمة‬,‫مرنة‬,ً‫ا‬‫درع‬ ‫ن‬ ّ‫تكو‬
‫الوهج‬ ‫حرارة‬ ‫يمنع‬ ً‫ال‬‫عاز‬.
‫يلي‬ ‫بما‬ ‫العاتم‬ ‫الدرع‬ ‫هذا‬ ‫فوائد‬ ‫تتلخص‬:
-‫ينهار‬ ‫وال‬ ‫موقعه‬ ‫في‬ ‫يبقى‬ ‫الزجاج‬ ‫إن‬,‫الدخان‬ ‫يتمكن‬ ‫لن‬ ‫لذا‬,‫أو‬
‫اللهب‬,‫الحارة‬ ‫الغازات‬ ‫أو‬,‫تجاوزه‬ ‫من‬.
-‫الحريق‬ ‫من‬ ‫اآلخر‬ ‫الجانب‬ ‫إلى‬ ‫الحرارة‬ ‫انتقال‬ ‫يمكن‬ ‫ال‬.‫ويست‬‫مر‬
‫من‬ ‫هذا‬45‫إلى‬120‫كاملة‬ ‫خاللها‬ ‫الحماية‬ ‫تكون‬ ‫دقيقة‬.
-‫إلى‬ ‫المدة‬ ‫هذه‬ ‫خالل‬ ‫الحريق‬ ‫هذا‬ ‫ينتقل‬ ‫ال‬‫الغرف‬,‫والساللم‬,
‫األخرى‬ ‫البناء‬ ‫وطوابق‬.
‫أستعماالته‬:-
‫التطبيقات‬ ‫جميع‬ ‫في‬ ‫للحريق‬ ‫المقاوم‬ ‫الزجاج‬ ‫استعمال‬ ‫يمكن‬‫حيث‬
‫مقاومة‬ ‫من‬ ‫معين‬ ‫مستوى‬ ‫توفر‬ ‫البناء‬ ‫تعليمات‬ ‫تشترط‬‫الحريق‬
-‫المستشفيات‬-‫التسوق‬ ‫ومراكز‬ ‫المتاجر‬-‫المطارات‬.-‫المدارس‬.
-‫والمطاعم‬ ‫الفنادق‬.
23

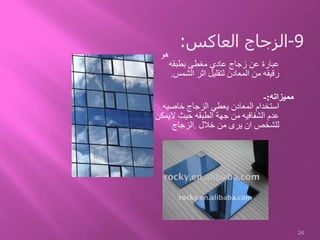

24. ‫هو‬
‫بطبقه‬ ‫مغطى‬ ‫عادي‬ ‫زجاج‬ ‫عن‬ ‫عبارة‬
‫الشمس‬ ‫اثر‬ ‫لتقليل‬ ‫المعادن‬ ‫من‬ ‫رقيقه‬.
‫مميزاته‬:-
‫خاصيه‬ ‫الزجاج‬ ‫يعطي‬ ‫المعادن‬ ‫استخدام‬
‫الي‬ ‫حيث‬ ‫الطبقه‬ ‫جهة‬ ‫من‬ ‫الشفافيه‬ ‫عدم‬‫مكن‬
‫خالل‬ ‫من‬ ‫يرى‬ ‫ان‬ ‫للشخص‬.‫الزجاج‬
24
9-‫العاكس‬ ‫الزجاج‬:

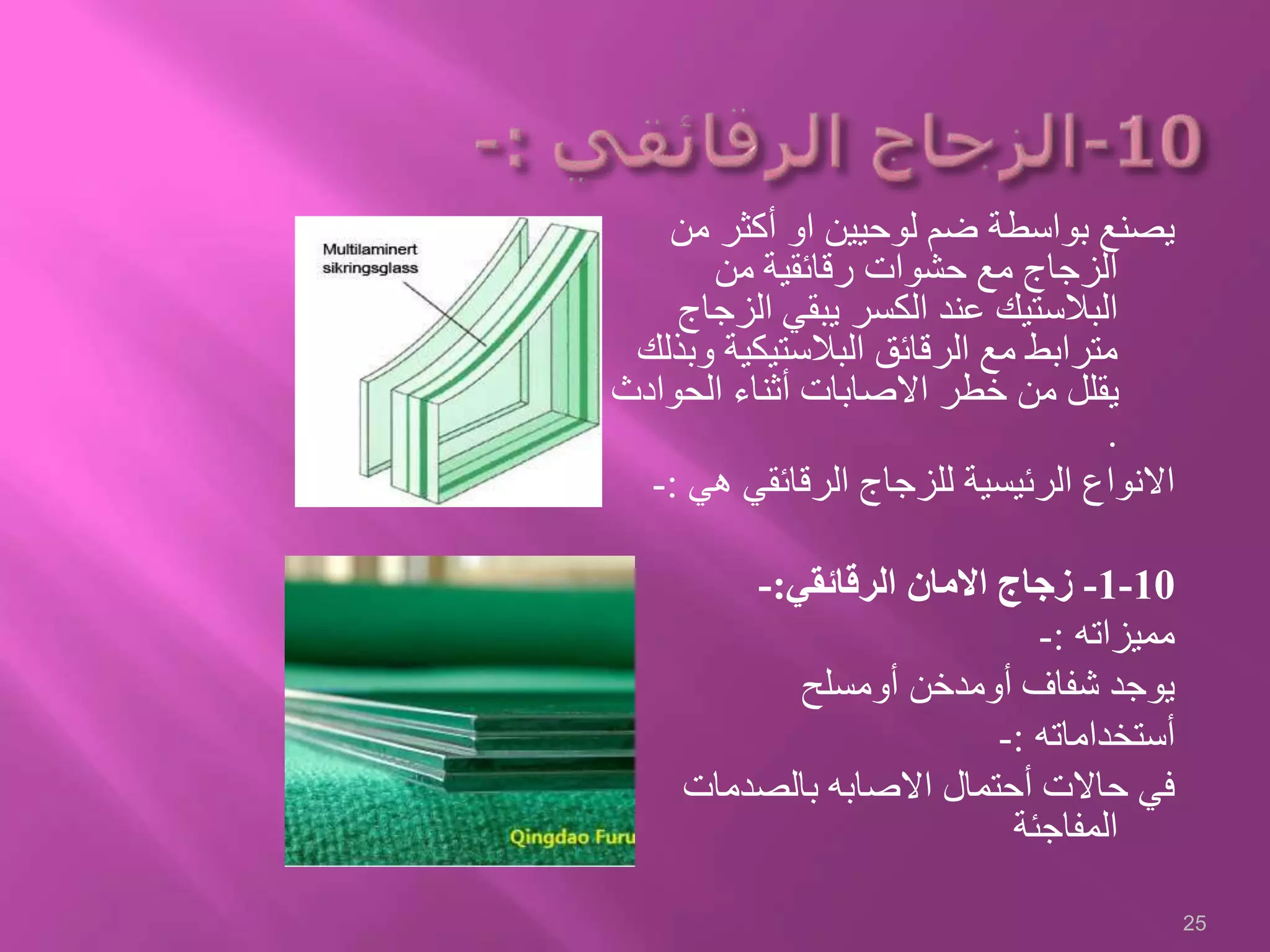

25. ‫من‬ ‫أكثر‬ ‫او‬ ‫لوحيين‬ ‫ضم‬ ‫بواسطة‬ ‫يصنع‬
‫من‬ ‫رقائقية‬ ‫حشوات‬ ‫مع‬ ‫الزجاج‬
‫الزج‬ ‫يبقي‬ ‫الكسر‬ ‫عند‬ ‫البالستيك‬‫اج‬
‫و‬ ‫البالستيكية‬ ‫الرقائق‬ ‫مع‬ ‫مترابط‬‫بذلك‬
‫الحواد‬ ‫أثناء‬ ‫االصابات‬ ‫خطر‬ ‫من‬ ‫يقلل‬‫ث‬
.
‫هي‬ ‫الرقائقي‬ ‫للزجاج‬ ‫الرئيسية‬ ‫االنواع‬:-
10-1-‫الرقائقي‬ ‫االمان‬ ‫زجاج‬:-
‫مميزاته‬:-
‫أومسلح‬ ‫أومدخن‬ ‫شفاف‬ ‫يوجد‬
‫أستخداماته‬:-
‫بالصدمات‬ ‫االصابه‬ ‫أحتمال‬ ‫حاالت‬ ‫في‬
‫المفاجئة‬
25

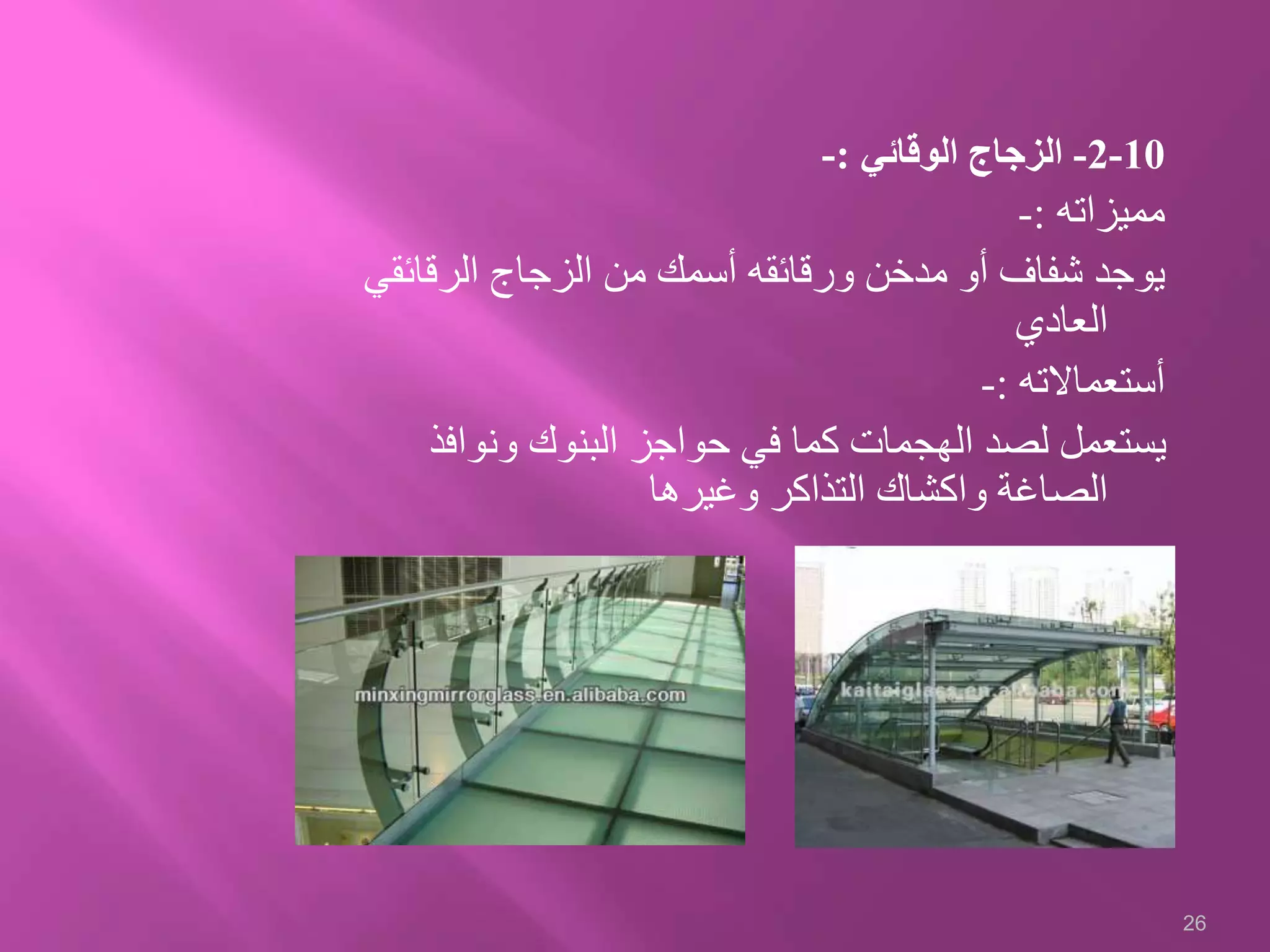

26. 10-2-‫الوقائي‬ ‫الزجاج‬:-
‫مميزاته‬:-
‫الرقائ‬ ‫الزجاج‬ ‫من‬ ‫أسمك‬ ‫ورقائقه‬ ‫مدخن‬ ‫أو‬ ‫شفاف‬ ‫يوجد‬‫قي‬
‫العادي‬
‫أستعماالته‬:-
‫ونواف‬ ‫البنوك‬ ‫حواجز‬ ‫في‬ ‫كما‬ ‫الهجمات‬ ‫لصد‬ ‫يستعمل‬‫ذ‬
‫وغيرها‬ ‫التذاكر‬ ‫واكشاك‬ ‫الصاغة‬
26

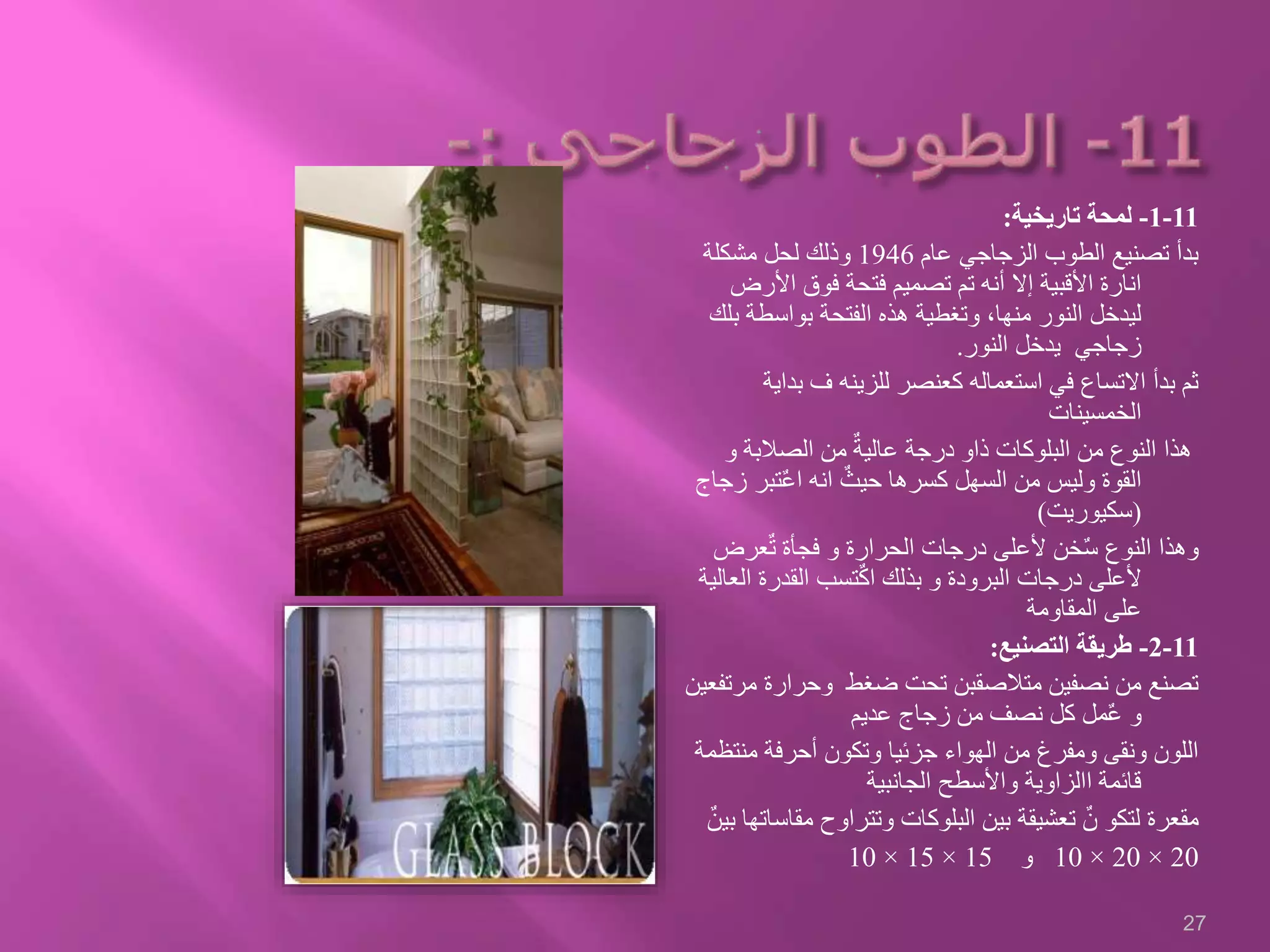

27. 11-1-‫تاريخية‬ ‫لمحة‬:
‫عام‬ ‫الزجاجي‬ ‫الطوب‬ ‫تصنيع‬ ‫بدأ‬1946‫مشكلة‬ ‫لحل‬ ‫وذلك‬
‫األرض‬ ‫فوق‬ ‫فتحة‬ ‫تصميم‬ ‫تم‬ ‫أنه‬ ‫إال‬ ‫األقبية‬ ‫انارة‬
‫ب‬ ‫بواسطة‬ ‫الفتحة‬ ‫هذه‬ ‫وتغطية‬ ،‫منها‬ ‫النور‬ ‫ليدخل‬‫لك‬
‫النور‬ ‫يدخل‬ ‫زجاجي‬.
‫بدا‬ ‫ف‬ ‫للزينه‬ ‫كعنصر‬ ‫استعماله‬ ‫في‬ ‫االتساع‬ ‫بدأ‬ ‫ثم‬‫ية‬
‫الخمسينات‬
‫و‬ ‫الصالبة‬ ‫من‬ ٌ‫عالية‬ ‫درجة‬ ‫ذاو‬ ‫البلوكات‬ ‫من‬ ‫النوع‬ ‫هذا‬
‫ز‬ ‫تبر‬ٌ‫ع‬‫ا‬ ‫انه‬ ٌ‫حيث‬ ‫كسرها‬ ‫السهل‬ ‫من‬ ‫وليس‬ ‫القوة‬‫جاج‬
(‫سكيوريت‬)
‫عرض‬ٌ‫ت‬ ‫فجأة‬ ‫و‬ ‫الحرارة‬ ‫درجات‬ ‫ألعلى‬ ‫خن‬ٌ‫س‬ ‫النوع‬ ‫وهذا‬
‫الع‬ ‫القدرة‬ ‫تسب‬ٌ‫ك‬‫ا‬ ‫بذلك‬ ‫و‬ ‫البرودة‬ ‫درجات‬ ‫ألعلى‬‫الية‬
‫المقاومة‬ ‫على‬
11-2-‫التصنيع‬ ‫طريقة‬:
‫م‬ ‫وحرارة‬ ‫ضغط‬ ‫تحت‬ ‫متالصقبن‬ ‫نصفين‬ ‫من‬ ‫تصنع‬‫رتفعين‬
‫عديم‬ ‫زجاج‬ ‫من‬ ‫نصف‬ ‫كل‬ ‫مل‬ٌ‫ع‬ ‫و‬
‫منت‬ ‫أحرفة‬ ‫وتكون‬ ‫جزئيا‬ ‫الهواء‬ ‫من‬ ‫ومفرغ‬ ‫ونقى‬ ‫اللون‬‫ظمة‬
‫الجانبية‬ ‫واألسطح‬ ‫االزاوية‬ ‫قائمة‬
‫مق‬ ‫وتتراوح‬ ‫البلوكات‬ ‫بين‬ ‫تعشيقة‬ ٌ‫ن‬ ‫لتكو‬ ‫مقعرة‬ٌ‫بين‬ ‫اساتها‬
20×20×10‫و‬15×15×10
27

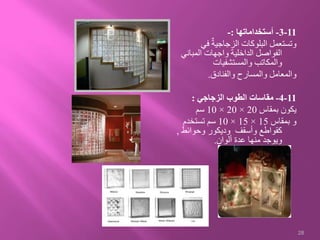

28. 11-3-‫أستخداماتها‬:-
‫في‬ ٌ‫الزجاجية‬ ‫البلوكات‬ ‫وتستعمل‬
‫المبان‬ ‫واجهات‬ ‫الداخلية‬ ‫الفواصل‬‫ي‬
‫والمستشفيات‬ ‫والمكاتب‬
‫والفنادق‬ ‫والمسارح‬ ‫والمعامل‬.
11-4-‫الزجاجي‬ ‫الطوب‬ ‫مقاسات‬:
‫بمقاس‬ ‫يكون‬20×20×10‫سم‬
‫بمقاس‬ ‫و‬15×15×10‫تستخدم‬ ‫سم‬
‫وحوائط‬ ‫وديكور‬ ‫وأسقف‬ ‫كقواطع‬,
‫ألوان‬ ‫عدة‬ ‫منها‬ ‫ويوجد‬.
28

29. 11-5-‫الربط‬ ‫طريقة‬:
‫على‬ ‫مداميك‬ ‫أربع‬ ‫كل‬ ‫الخاصة‬ ‫األربطة‬ ‫باستعمال‬ ‫بالمباني‬ ٌ‫ة‬ ‫الزجاج‬ ‫البلوكات‬ ‫ربط‬ ‫يمكن‬
‫قطر‬ ‫المجلفن‬ ‫الحديد‬ ‫من‬ ‫سلكين‬ ‫بواسطة‬ ‫الحوائط‬ ‫في‬ ‫بربطها‬ ‫وذلك‬ ‫األكثر‬3‫اللحامات‬ ‫في‬ ‫يدخل‬ ‫حيث‬ ‫مم‬
‫واألرضيات‬ ‫الحوائط‬ ‫في‬ ‫السلك‬ ‫يربط‬ ‫أن‬ ‫علي‬ ‫الزجاجية‬ ‫للبلوكات‬ ‫والرأسية‬ ‫األفقية‬
‫بمقدار‬ ‫بها‬ ‫المحيطة‬10‫واالرضيات‬ ‫واالسقف‬ ‫الحوابط‬ ‫تدهن‬ ‫أن‬ ‫ويفضل‬ ‫سم‬
‫البناء‬ ‫قبل‬ ‫الساخن‬ ‫البيتومين‬ ‫بمحلول‬.
‫األتجاهين‬ ‫في‬ ‫منتظمة‬ ‫العراميس‬ ‫وتكون‬ ‫المقعرة‬ ‫جوانبها‬ ‫ناحية‬ ‫من‬ ‫بعضها‬ ‫مع‬ ‫قوالب‬ ‫ترص‬
‫عن‬ ‫اليزيد‬ ‫وبسمك‬ ‫الرأسي‬ ‫و‬ ‫األفقي‬6‫بملء‬ ‫العناية‬ ‫مع‬ ‫ورمل‬ ‫جير‬ ‫و‬ ‫أسمنت‬ ‫من‬ ‫بمونة‬ ‫تمآل‬ ‫مم‬
‫جيدا‬ ‫اللحامات‬.‫لل‬ ‫مانعة‬ ‫سائلة‬ ‫إضافات‬ ‫بإضافة‬ ‫المياه‬ ‫لنفاذ‬ ‫المانعة‬ ‫اللينة‬ ‫المونة‬ ‫تفضل‬ ‫و‬‫رطوبة‬
‫الحائط‬ ‫اتصال‬ ‫مواقع‬ ‫في‬ ‫الزجاجي‬ ‫الصوف‬ ‫أو‬ ‫الفلين‬ ‫أو‬ ‫السميك‬ ‫اللباد‬ ‫من‬ ‫طبقة‬ ‫وضع‬ ‫يجب‬
‫التمدد‬ ‫أو‬ ‫التشقق‬ ‫خطر‬ ‫من‬ ‫لحمايتها‬ ‫به‬ ‫المحيطة‬ ‫بالعناصر‬.‫حوال‬ ‫يكون‬ ‫و‬12‫مونه‬ ‫بدون‬ ‫مم‬
29

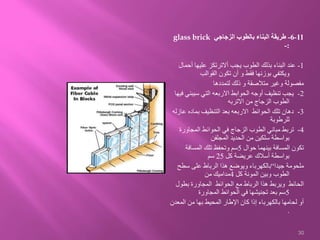

30. 11-6-‫الزجاجي‬ ‫بالطوب‬ ‫البناء‬ ‫طريقة‬glass brick
:-
1-‫أحم‬ ‫عليها‬ ‫أالترتكز‬ ‫يجب‬ ‫الطوب‬ ‫بذلك‬ ‫البناء‬ ‫عند‬‫ال‬
‫القوالب‬ ‫تكون‬ ‫أن‬ ‫و‬ ‫فقط‬ ‫بوزنها‬ ‫ويكتفي‬
‫لتمددها‬ ‫ذلك‬ ‫و‬ ‫متالصقة‬ ‫وغير‬ ‫مفصولة‬
2-‫سيبن‬ ‫التي‬ ‫االربعه‬ ‫الحوابط‬ ‫أوجه‬ ‫تنظيف‬ ‫يجب‬‫فيها‬ ‫ي‬
‫االتربه‬ ‫من‬ ‫الزجاج‬ ‫الطوب‬
3-‫ع‬ ‫بماده‬ ‫التنظيف‬ ‫بعد‬ ‫االربعه‬ ‫الحوائط‬ ‫تلك‬ ‫دهان‬‫ازله‬
‫للرطوبة‬
4-‫المجاورة‬ ‫الحوائط‬ ‫في‬ ‫الزجاج‬ ‫الطوب‬ ‫مباني‬ ‫تربط‬
‫المجلفن‬ ‫الحديد‬ ‫من‬ ‫سلكين‬ ‫بواسطة‬
‫حوال‬ ‫بينهما‬ ‫المسافة‬ ‫تكون‬5‫المسافة‬ ‫تلك‬ ‫وتحفظ‬ ‫سم‬
‫كل‬ ‫عريضة‬ ‫أسالك‬ ‫بواسطة‬25‫سم‬
‫جيدا‬ ‫ملحومة‬“‫سطح‬ ‫على‬ ‫الرباط‬ ‫هذا‬ ‫ويوضع‬ ‫بالكهرباء‬
‫كل‬ ‫المونة‬ ‫وبين‬ ‫الطوب‬4‫من‬ ‫مداميك‬
‫بطول‬ ‫المجاورة‬ ‫الحوائط‬ ‫مع‬ ‫الرباط‬ ‫هذا‬ ‫ويربط‬ ‫الحائط‬
5‫المجاورة‬ ‫الحوائط‬ ‫في‬ ‫تجنيشها‬ ‫بعد‬ ‫سم‬
‫المعدن‬ ‫من‬ ‫بها‬ ‫المحيط‬ ‫اإلطار‬ ‫كان‬ ‫إذا‬ ‫بالكهرباء‬ ‫لحامها‬ ‫أو‬
.
30

31. 5-‫مساحتها‬ ‫تزيد‬ ‫التي‬ ‫الحوائط‬ ‫في‬13‫عن‬ ‫عرضها‬ ‫أو‬ ‫أرتفاعها‬ ‫يزيد‬ ‫أو‬ ‫م‬6‫م‬
‫وث‬ ‫سيالقون‬ ‫دهان‬ ‫حديد‬ ‫وزوايا‬ ‫مجاري‬ ‫بواسطة‬ ‫الحوائط‬ ‫تقسم‬ ‫أن‬ ‫يجب‬‫الثة‬
‫ل‬ ‫المانع‬ ‫النوع‬ ‫من‬ ‫البهوية‬ ‫وتكون‬ ‫المطلوب‬ ‫باللون‬ ‫الزيت‬ ‫بهوية‬ ‫أوجه‬‫لصدأ‬
‫الي‬ ‫بالنسبة‬ ‫وذلك‬ ‫الرسومات‬ ‫حسب‬ ‫االلومنيوم‬ ‫من‬ ‫مناسبة‬ ‫قطاعات‬ ‫أو‬
‫الخارجية‬ ‫الحوائط‬.
6-‫حدود‬ ‫في‬ ‫لالنضغاط‬ ‫قابلة‬ ‫عازلة‬ ‫بمادة‬ ‫المعدني‬ ‫الحلق‬ ‫يحاط‬50%‫من‬
‫غالبا‬ ‫وتكون‬ ‫االصلي‬ ‫حجمها‬3/8‫ذلك‬ ‫بغير‬ ‫أوصي‬ ‫أالأذا‬.
31

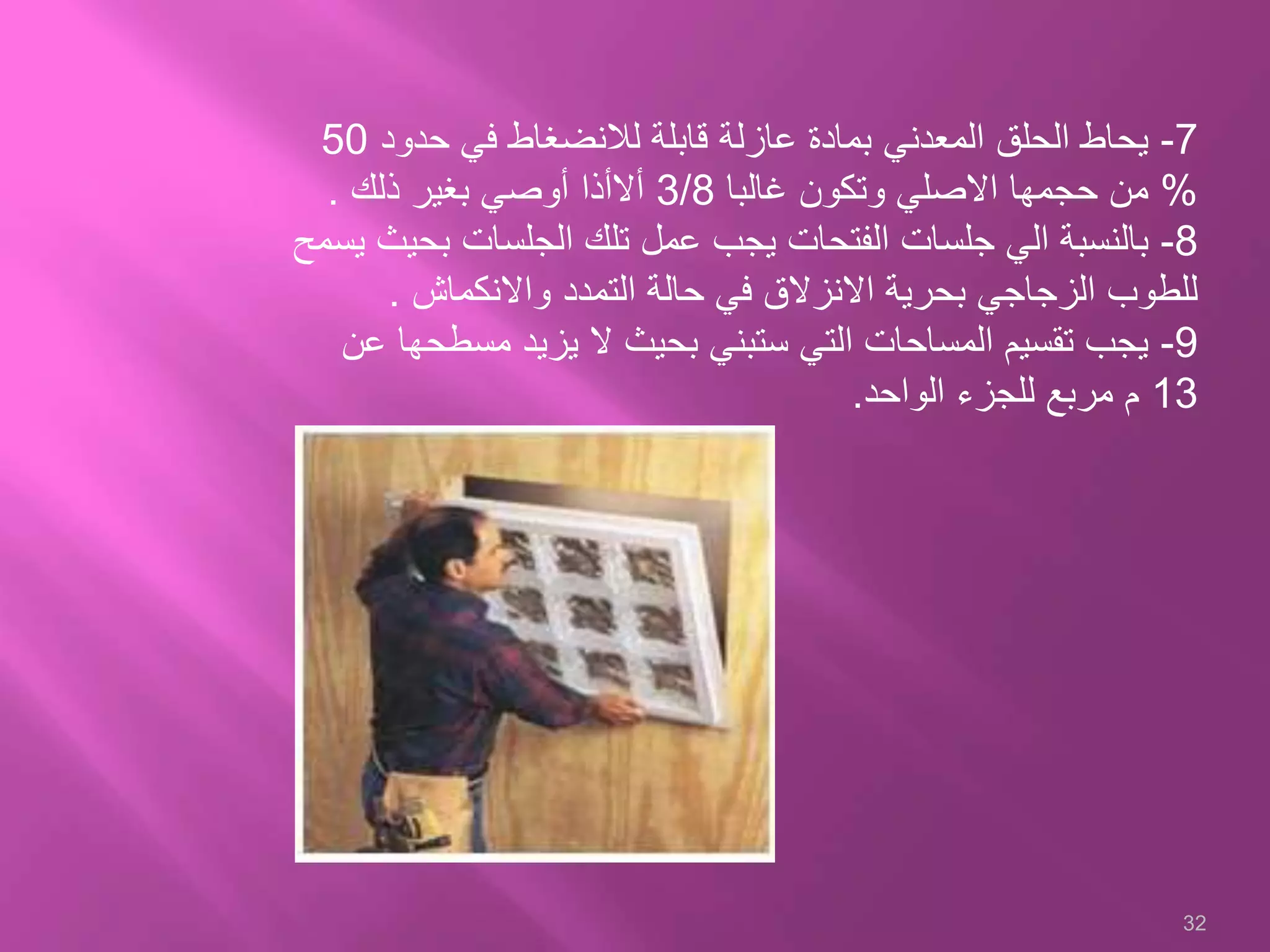

32. 7-‫حدود‬ ‫في‬ ‫لالنضغاط‬ ‫قابلة‬ ‫عازلة‬ ‫بمادة‬ ‫المعدني‬ ‫الحلق‬ ‫يحاط‬50
%‫غالبا‬ ‫وتكون‬ ‫االصلي‬ ‫حجمها‬ ‫من‬3/8‫ذلك‬ ‫بغير‬ ‫أوصي‬ ‫أالأذا‬.
8-‫ب‬ ‫الجلسات‬ ‫تلك‬ ‫عمل‬ ‫يجب‬ ‫الفتحات‬ ‫جلسات‬ ‫الي‬ ‫بالنسبة‬‫يسمح‬ ‫حيث‬
‫واالنكماش‬ ‫التمدد‬ ‫حالة‬ ‫في‬ ‫االنزالق‬ ‫بحرية‬ ‫الزجاجي‬ ‫للطوب‬.
9-‫مسط‬ ‫يزيد‬ ‫ال‬ ‫بحيث‬ ‫ستبني‬ ‫التي‬ ‫المساحات‬ ‫تقسيم‬ ‫يجب‬‫عن‬ ‫حها‬
13‫الواحد‬ ‫للجزء‬ ‫مربع‬ ‫م‬.
32

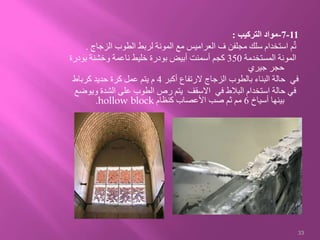

33. 11-7-‫التركيب‬ ‫مواد‬:
‫الزجاج‬ ‫الطوب‬ ‫لربط‬ ‫المونة‬ ‫مع‬ ‫العراميس‬ ‫ف‬ ‫مجلفن‬ ‫سلك‬ ‫استخدام‬ ‫م‬ٌ‫ت‬.
‫المستخدمة‬ ‫المونة‬350‫بودر‬ ‫وخشنة‬ ‫ناعمة‬ ‫خليط‬ ‫بودرة‬ ‫أبيض‬ ‫أسمنت‬ ‫كجم‬‫ة‬
‫جيري‬ ‫حجر‬
‫أكبر‬ ‫الرتفاع‬ ‫الزجاج‬ ‫بالطوب‬ ‫البناء‬ ‫حالة‬ ‫في‬4‫كرباط‬ ‫حديد‬ ‫كرة‬ ‫عمل‬ ‫يتم‬ ‫م‬
‫و‬ ‫الشدة‬ ‫على‬ ‫الطوب‬ ‫رص‬ ‫يتم‬ ‫االسقف‬ ‫في‬ ‫البالط‬ ‫استخدام‬ ‫حالة‬ ‫في‬‫يوضع‬
‫أسياخ‬ ‫بينها‬6‫كنظام‬ ‫األعصاب‬ ‫صب‬ ‫ثم‬ ‫مم‬hollow block.
33

34. 11-8-‫الزجاجي‬ ‫الطوب‬ ‫استخدام‬ ‫ميزات‬:
1-‫عدة‬ ‫لسنوات‬ ‫ويدوم‬ ‫متين‬ ‫بأنه‬ ‫يتميز‬‫فهو‬
‫الى‬ ‫بحاجة‬ ‫العادية‬ ‫كالجدران‬ ‫ليس‬
‫ب‬ ،‫حلة‬ ‫بأبهي‬ ‫ليبقي‬ ‫مناسب‬ ‫وطالء‬ ‫عناية‬‫ل‬
‫بواسطة‬ ‫بساطة‬ ‫بكل‬ ‫تنظيفة‬ ‫يمكن‬‫قطعة‬
‫القماش‬ ‫من‬ ‫رطبة‬.
2-‫وخارجه‬ ‫المنزل‬ ‫داخل‬ ‫أستعماله‬ ‫يمكن‬
‫أيضا‬.
3-‫والنار‬ ‫للحرارة‬ ‫مقاوم‬ ‫هو‬.
4-‫إلى‬ ‫إضافة‬ ،‫للمنزل‬ ‫مزدوجة‬ ‫حماية‬ ‫يؤمن‬
‫الطبيعي‬ ‫اإلضاءة‬ ‫من‬ ‫وافر‬ ‫قدر‬ ‫تأمين‬‫ة‬
5-‫األذوا‬ ‫ليناسب‬ ‫واألشكال‬ ‫األلوان‬ ‫متعدد‬‫ق‬
‫الشفاف‬ ‫االبيض‬ ‫اللون‬ ‫ان‬ ‫إال‬ ،‫كافة‬
‫المفضل‬ ‫يبقي‬.
34

35. 35

36. ‫املختلفة‬ ‫ق‬‫الطر‬ ‫تعني‬
‫الز‬ ‫تثبيت‬ ‫بها‬ ‫يتم‬ ‫التي‬‫جاج‬
‫واجهات‬ ‫في‬ ‫كان‬ ‫سواء‬
‫في‬ ‫اخر‬ ‫مكان‬ ‫في‬ ‫أو‬ ‫املباني‬
‫املبنى‬
‫أنظمتها‬
1
2
3
‫العنكبوتي‬ ‫النظام‬.
4
‫المستمرة‬ ‫الزجاجية‬ ‫الواجهات‬.
‫المنزلقة‬ ‫الزجاجية‬ ‫الجدران‬ ‫نظام‬.
‫أوليفر‬ ‫نظام‬(‫النقطي‬ ‫التثبيت‬. )
5
‫نظام‬JIDA.

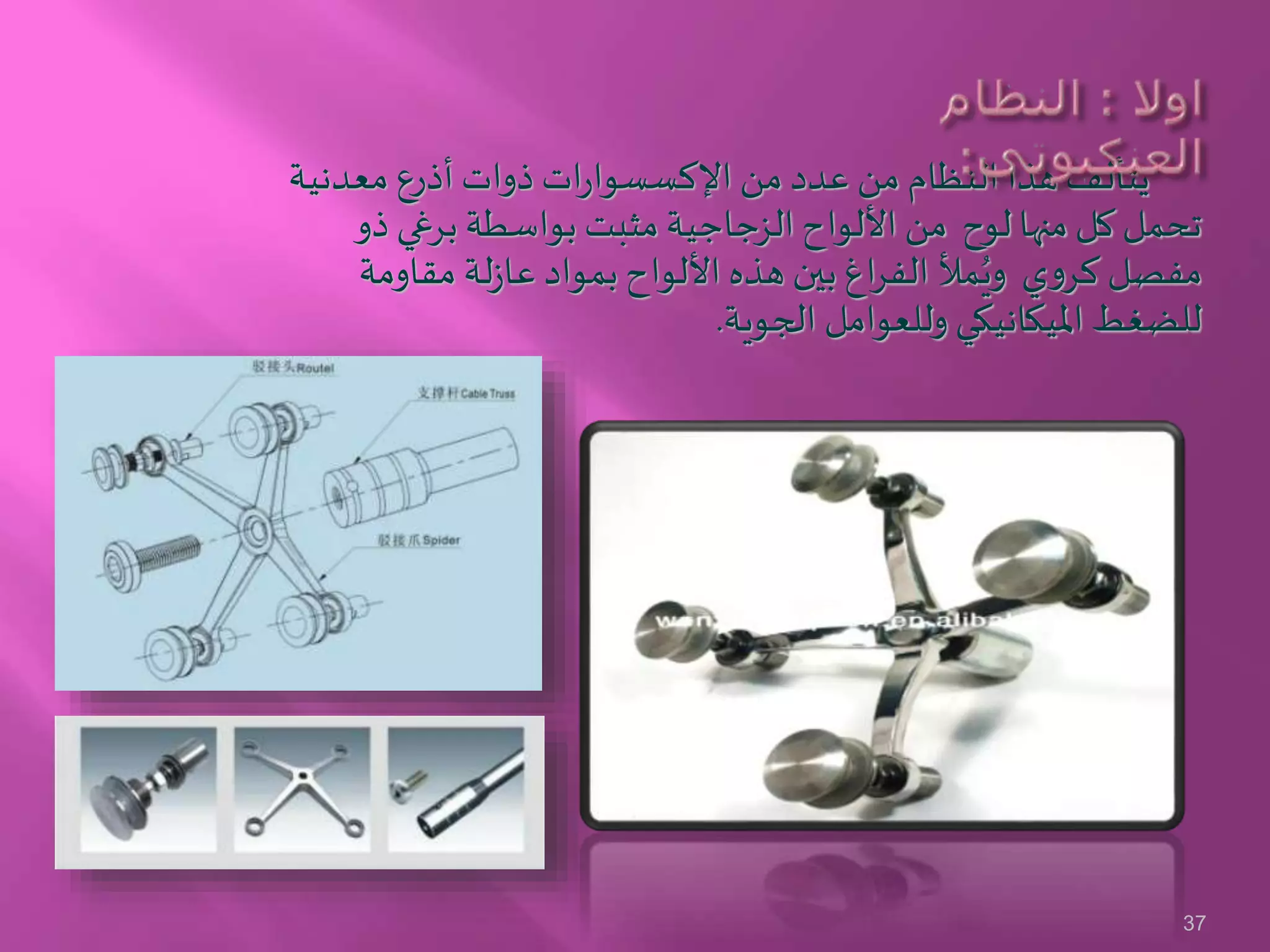

37. ‫معدنية‬ ‫أذرع‬ ‫ذوات‬ ‫ات‬‫ر‬‫اإلكسسوا‬ ‫من‬ ‫عدد‬ ‫من‬ ‫النظام‬ ‫هذا‬ ‫يتألف‬
‫ذو‬ ‫برغي‬ ‫بواسطة‬ ‫مثبت‬ ‫الزجاجية‬ ‫األلواح‬ ‫من‬ ‫لوح‬ ‫منها‬ ‫كل‬ ‫تحمل‬
‫مقاومة‬ ‫لة‬‫ز‬‫عا‬ ‫بمواد‬ ‫األلواح‬ ‫هذه‬ ‫بين‬ ‫اغ‬‫ر‬‫الف‬ ‫مأل‬ُ‫وي‬ ‫ي‬‫و‬‫كر‬ ‫مفصل‬
‫الجوية‬ ‫وللعوامل‬ ‫امليكانيكي‬ ‫للضغط‬.
37

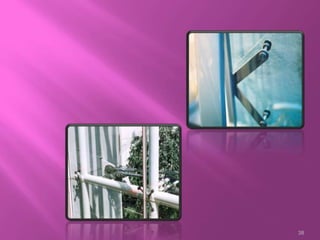

38. 38

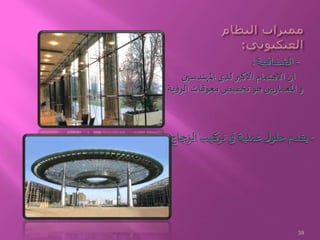

39. ‫املهندسين‬ ‫لدى‬ ‫األكبر‬ ‫االهتمام‬ ‫ان‬
‫ية‬‫ؤ‬‫الر‬ ‫معوقات‬ ‫تخفيض‬ ‫هو‬ ‫يين‬‫ر‬‫املعما‬ ‫و‬.
-‫الشفافية‬:
-‫تركيب‬ ‫فى‬ ‫عملية‬ ‫ل‬‫حلو‬ ‫يقدم‬‫الزجاج‬
39

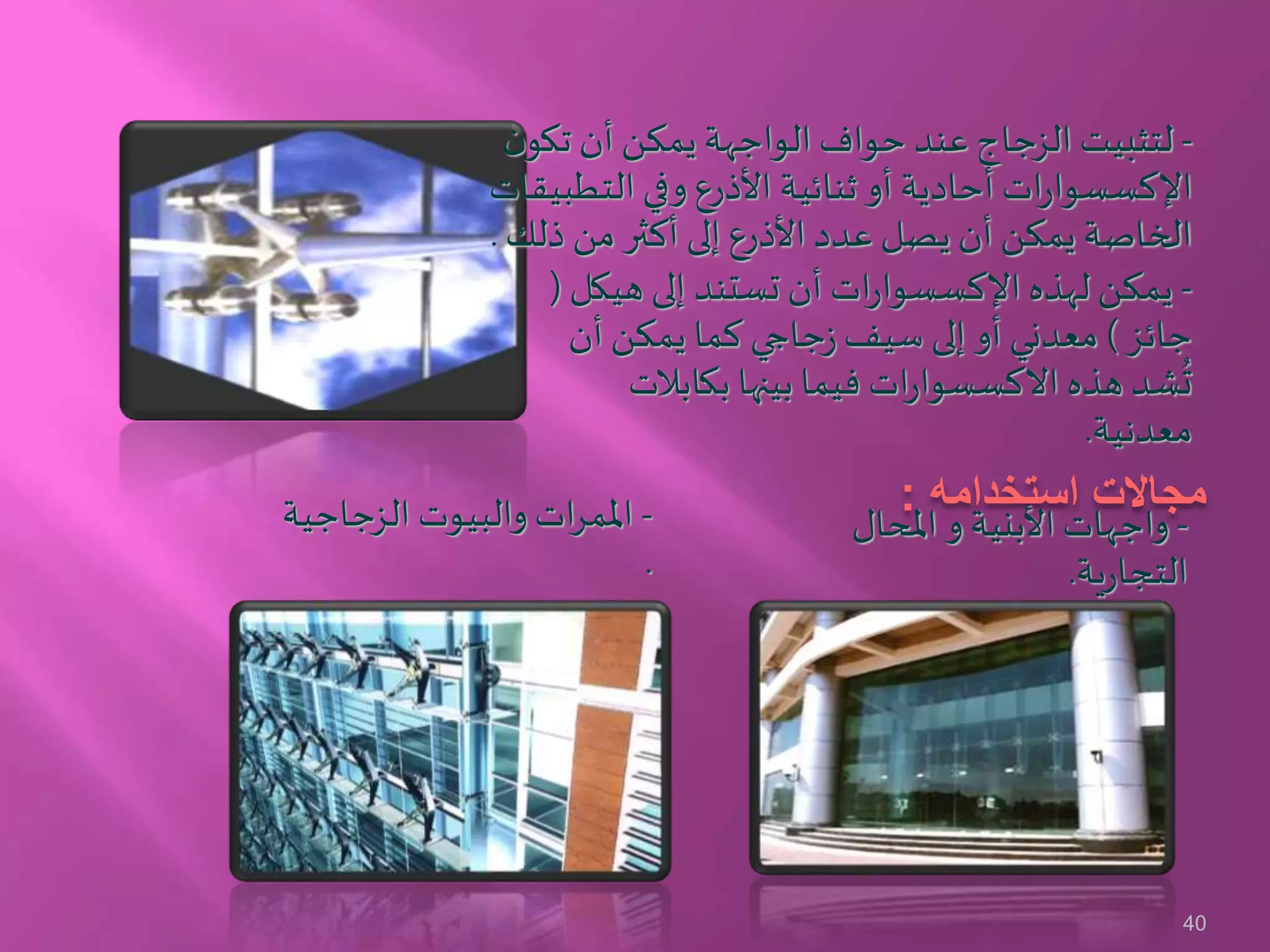

40. -‫هيكل‬ ‫إلى‬ ‫تستند‬ ‫أن‬ ‫ات‬‫ر‬‫اإلكسسوا‬ ‫لهذه‬ ‫يمكن‬(
‫جائز‬)‫أن‬ ‫يمكن‬ ‫كما‬ ‫جاجي‬‫ز‬‫سيف‬ ‫إلى‬ ‫أو‬ ‫معدني‬
‫بكابالت‬ ‫بينها‬ ‫فيما‬ ‫ات‬‫ر‬‫االكسسوا‬ ‫هذه‬ ‫شد‬
ُ
‫ت‬
‫معدنية‬.
-‫ن‬‫تكو‬ ‫أن‬ ‫يمكن‬ ‫الواجهة‬ ‫حواف‬ ‫عند‬ ‫الزجاج‬ ‫لتثبيت‬
‫التطبيقات‬ ‫وفي‬ ‫األذرع‬ ‫ثنائية‬ ‫أو‬ ‫أحادية‬ ‫ات‬‫ر‬‫اإلكسسوا‬
‫ذلك‬ ‫من‬ ‫أكثر‬ ‫إلى‬ ‫األذرع‬ ‫عدد‬ ‫يصل‬ ‫أن‬ ‫يمكن‬ ‫الخاصة‬.
‫استخدامه‬ ‫مجاالت‬:
-‫واجهات‬‫املحال‬ ‫و‬ ‫األبنية‬
‫ية‬‫ر‬‫التجا‬.
-‫الزجاجية‬ ‫والبيوت‬ ‫ات‬‫ر‬‫املم‬
.
40

41. -‫الزجاجية‬ ‫املظالت‬ ‫و‬ ‫السماوية‬ ‫الفتحات‬.
-‫ان‬‫ر‬‫الجد‬‫الداخلية‬ ‫التقطيعات‬ ‫و‬
‫و‬‫الزجاجية‬ ‫اج‬‫ر‬‫األد‬.
-‫الداخلية‬ ‫ات‬‫ر‬‫الديكو‬
‫و‬‫الزجاجية‬ ‫شات‬‫و‬‫املفر‬.
41

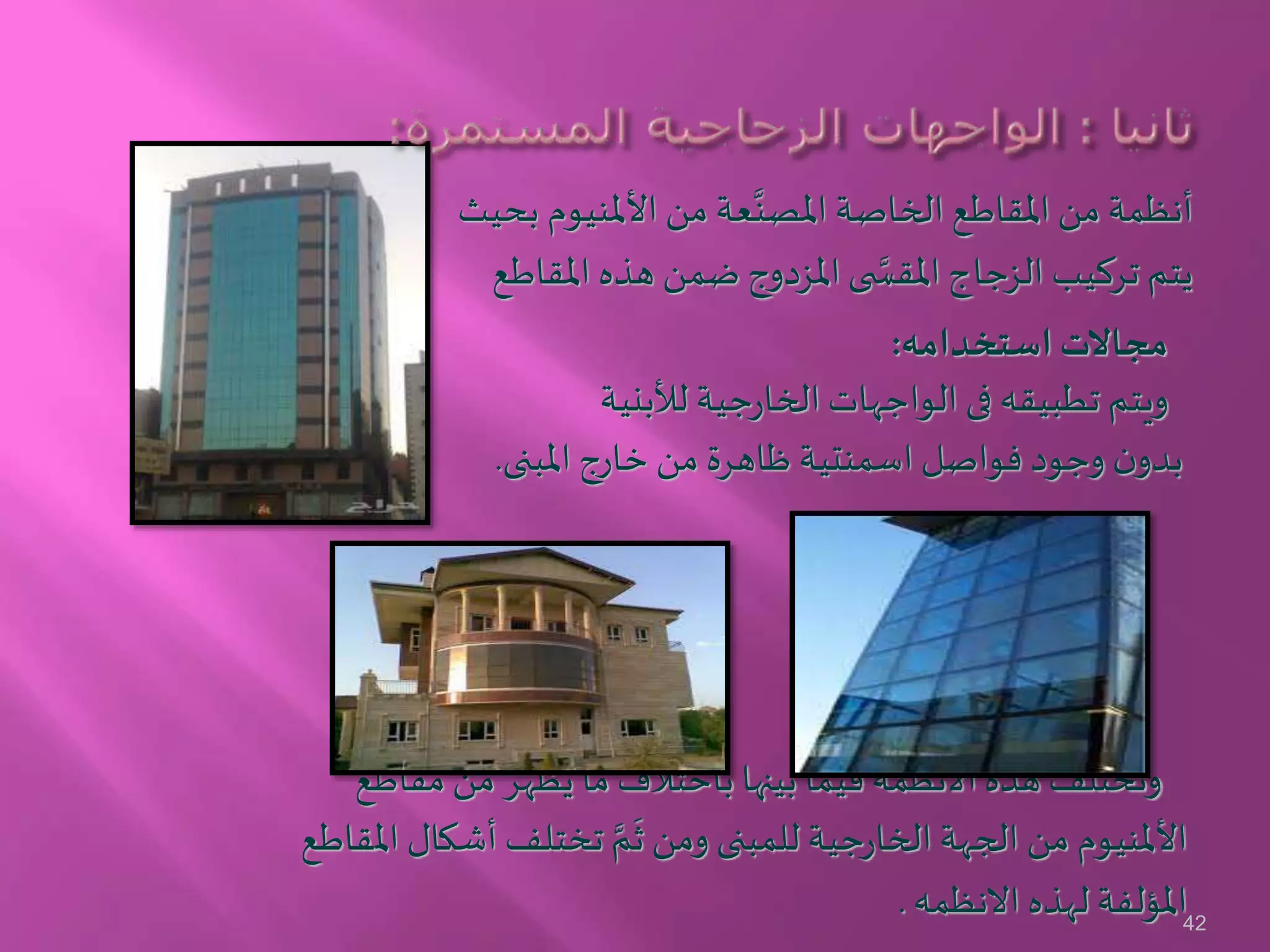

42. ‫أنظمة‬‫بحيث‬ ‫األملنيوم‬ ‫من‬ ‫عة‬َّ‫املصن‬ ‫الخاصة‬ ‫املقاطع‬ ‫من‬
‫املقاطع‬ ‫هذه‬ ‫ضمن‬ ‫املزدوج‬ ‫ى‬ َّ‫املقس‬ ‫الزجاج‬ ‫تركيب‬ ‫يتم‬
‫استخدامه‬ ‫مجاالت‬:
‫لألبنية‬ ‫جية‬‫ر‬‫الخا‬ ‫الواجهات‬ ‫فى‬ ‫تطبيقه‬ ‫ويتم‬
‫املبنى‬ ‫خارج‬ ‫من‬ ‫ظاهرة‬ ‫اسمنتية‬ ‫فواصل‬ ‫وجود‬ ‫ن‬‫بدو‬.
‫مقاطع‬ ‫من‬ ‫يظهر‬ ‫ما‬ ‫باختالف‬ ‫بينها‬ ‫فيما‬ ‫األنظمة‬ ‫هذه‬ ‫وتختلف‬
‫امل‬ ‫أشكال‬ ‫تختلف‬ َّ‫م‬
َ
‫ث‬ ‫ومن‬ ‫للمبنى‬ ‫جية‬‫ر‬‫الخا‬ ‫الجهة‬ ‫من‬ ‫األملنيوم‬‫قاطع‬
‫االنظمه‬ ‫لهذه‬ ‫املؤلفة‬. 42

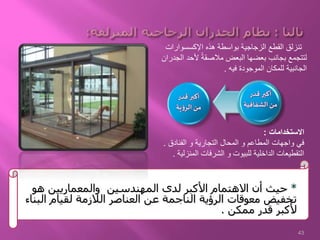

43. *‫هو‬ ‫والمعماريين‬ ‫المهندسين‬ ‫لدى‬ ‫األكبر‬ ‫االهتمام‬ ‫أن‬ ‫حيث‬
‫البناء‬ ‫لقيام‬ ‫الالزمة‬ ‫العناصر‬ ‫عن‬ ‫الناجمة‬ ‫الرؤية‬ ‫معوقات‬ ‫تخفيض‬
‫ممكن‬ ‫قدر‬ ‫ألكبر‬.
‫اإلكسسوارات‬ ‫هذه‬ ‫بواسطة‬ ‫الزجاجية‬ ‫القطع‬ ‫تنزلق‬
‫ال‬ ‫ألحد‬ ً‫ة‬‫مالصق‬ ‫البعض‬ ‫بعضها‬ ‫بجانب‬ ‫لتتجمع‬‫جدران‬
‫فيه‬ ‫الموجودة‬ ‫للمكان‬ ‫الجانبية‬.
‫االستخدامات‬:
‫الفنادق‬ ‫و‬ ‫التجارية‬ ‫المحال‬ ‫و‬ ‫المطاعم‬ ‫واجهات‬ ‫في‬.
‫المنزل‬ ‫الشرفات‬ ‫و‬ ‫للبيوت‬ ‫الداخلية‬ ‫التقطيعات‬‫ية‬.
‫قدر‬ ‫أكبر‬
‫الشفافية‬‫من‬
‫قدر‬ ‫أكبر‬
‫ية‬‫ؤ‬‫الر‬‫من‬
43

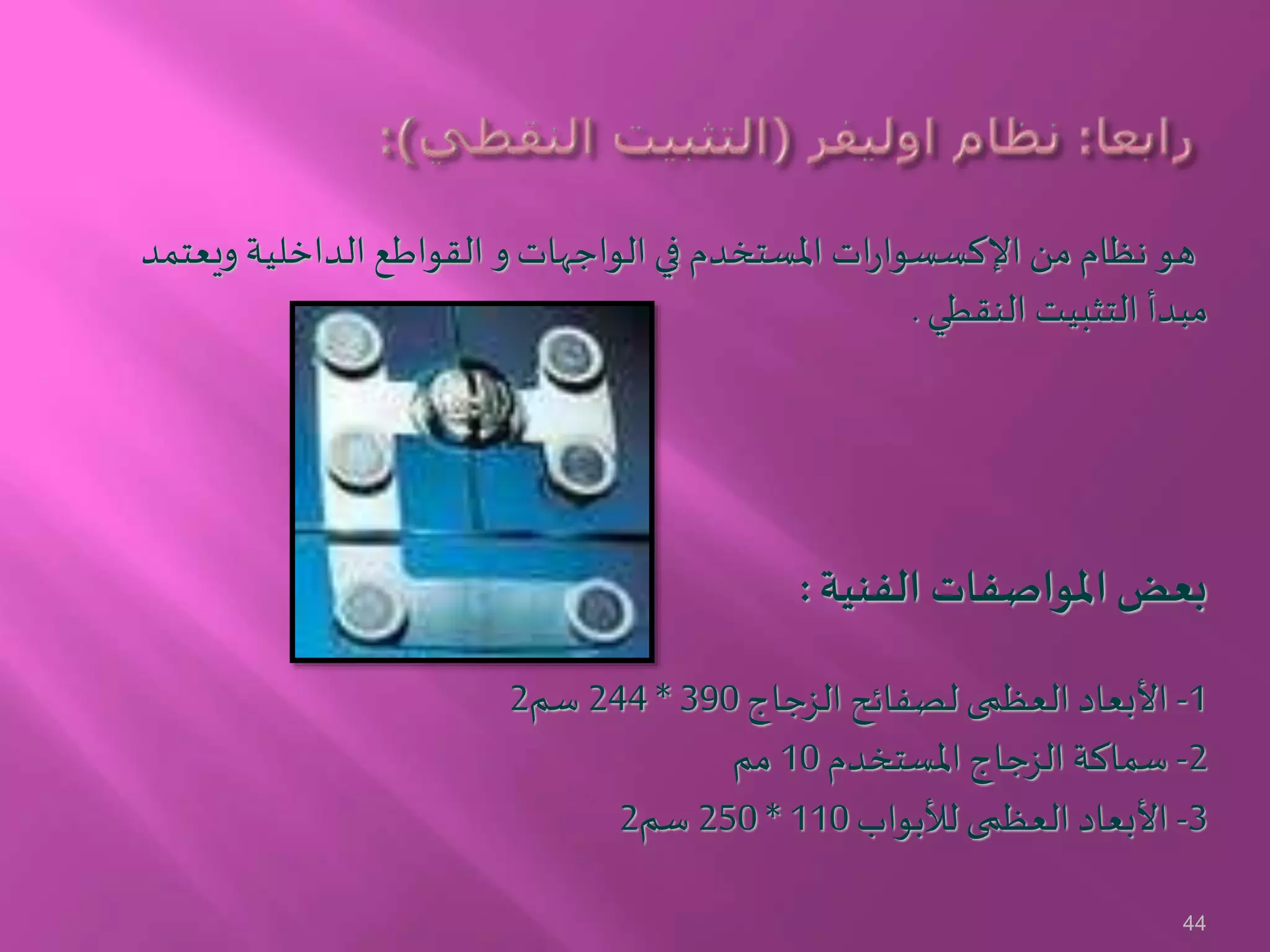

44. ‫ويعتمد‬ ‫الداخلية‬ ‫القواطع‬ ‫و‬‫الواجهات‬ ‫في‬ ‫املستخدم‬ ‫ات‬‫ر‬‫اإلكسسوا‬ ‫من‬ ‫نظام‬ ‫هو‬
‫النقطي‬ ‫التثبيت‬ ‫مبدأ‬.
‫الفنية‬ ‫املواصفات‬‫بعض‬:
1-‫الزجاج‬ ‫لصفائح‬ ‫العظمى‬ ‫األبعاد‬390*244‫سم‬2
2-‫املستخدم‬ ‫الزجاج‬ ‫سماكة‬10‫مم‬
3-‫لألبواب‬ ‫العظمى‬ ‫األبعاد‬110*250‫سم‬2
44

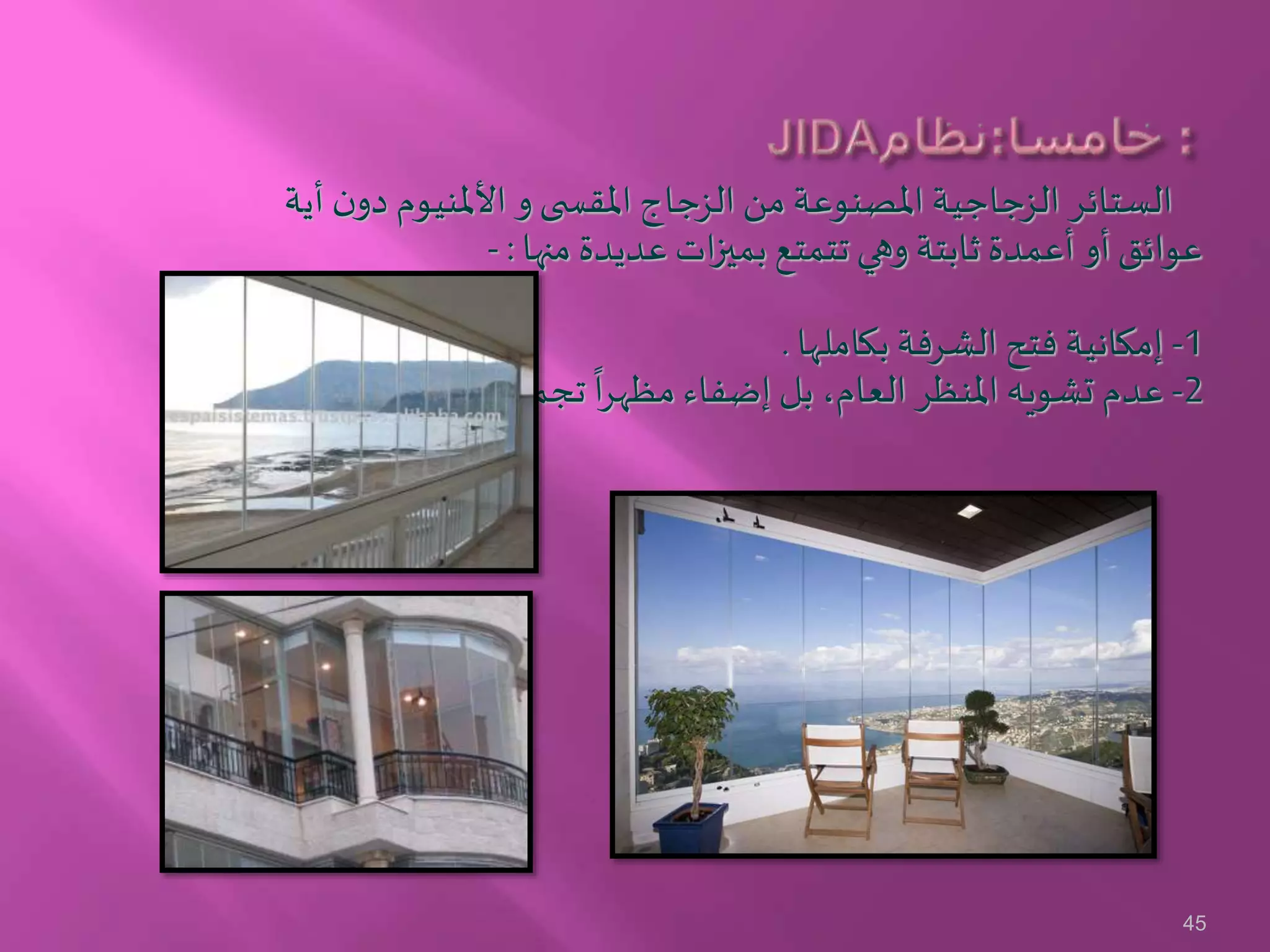

45. ‫أي‬ ‫ن‬‫دو‬ ‫األملنيوم‬ ‫و‬‫ى‬ ‫املقس‬ ‫الزجاج‬ ‫من‬ ‫املصنوعة‬ ‫الزجاجية‬ ‫الستائر‬‫ة‬
‫منها‬ ‫عديدة‬ ‫ات‬‫ز‬‫بمي‬ ‫تتمتع‬ ‫وهي‬ ‫ثابتة‬ ‫أعمدة‬ ‫أو‬ ‫عوائق‬:-
1-‫بكاملها‬ ‫الشرفة‬ ‫فتح‬ ‫إمكانية‬.
2-
ً
‫تجميليا‬
ً
‫ا‬‫ر‬‫مظه‬ ‫إضفاء‬ ‫بل‬ ،‫العام‬ ‫املنظر‬ ‫تشويه‬ ‫عدم‬.
45

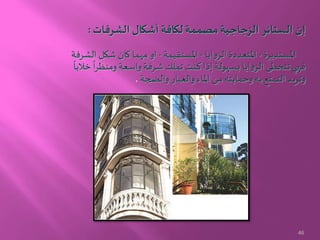

46. ‫الشرفات‬ ‫أشكال‬ ‫لكافة‬‫مصممة‬‫الزجاجية‬ ‫الستائر‬ ‫إن‬:
‫املستديرة‬-‫ايا‬‫و‬‫الز‬ ‫املتعددة‬-‫املستقيمة‬-‫الشرف‬ ‫شكل‬ ‫كان‬ ‫مهما‬ ‫او‬‫ة‬
‫خال‬
ً
‫ا‬‫ر‬‫ومنظ‬ ‫واسعة‬‫شرفة‬ ‫تملك‬ ‫كنت‬‫إذا‬ ‫بسهولة‬ ‫ايا‬‫و‬‫الز‬ ‫تتخطى‬ ‫فهي‬
ً
‫با‬
‫والضجة‬ ‫والغبار‬ ‫املاء‬ ‫من‬ ‫وحمايته‬ ‫به‬ ‫التمتع‬ ‫وتريد‬.
46

47. 47

48. ‫متطلبات‬
‫الجودة‬
‫المتطلب‬‫ات‬
‫القياسي‬‫ة‬
‫المتطلبات‬
‫الوظيفية‬
‫متطلبات‬
‫المناخ‬
‫متطلبات‬
‫التبديل‬
48

49. •‫وعالق‬‫العنصر‬ ‫النتاج‬‫ية‬‫ر‬‫الضرو‬‫القياسية‬ ‫االبعاد‬ ‫كل‬‫وتشمل‬‫ذلك‬‫ة‬
‫للعنصر‬‫املبنى‬ ‫في‬‫املتاح‬‫للحيز‬‫القياسية‬ ‫باالبعاد‬(‫ويلز‬‫تحديد‬‫ذلك‬‫م‬
‫التثبيت‬ ‫ق‬‫وطر‬‫الفواصل‬ ‫ونظام‬‫الخلوص‬.)
1-‫المتطلبات‬
‫القياسية‬:
•‫املرت‬‫املكونات‬ ‫او‬‫العناصر‬ ‫أداء‬‫على‬ ‫الوظيفية‬ ‫املتطلبات‬ ‫تعتمد‬‫بمتطلبات‬‫بطة‬
‫املستخدمين‬ ‫احتياجات‬‫ملوافقة‬‫االداء‬.
2-‫المتطلبات‬
‫الوظيفية‬:
•‫ال‬‫من‬ ‫عدد‬‫على‬‫تعتمد‬‫النها‬ ‫وذلك‬‫كمية‬‫ق‬‫بطر‬‫الجودة‬‫تعريف‬‫يصعب‬‫خواص‬
‫والص‬‫ية‬‫ر‬‫ا‬‫ر‬‫الح‬‫الخواص‬‫الحريق‬‫مقاومة‬ ،‫كالقوة‬‫املختلفة‬‫واملعايير‬‫وتية‬
‫املختلفة‬‫الخواص‬‫من‬ ‫لكل‬ ‫الجودة‬‫ى‬‫مستو‬‫تعريف‬‫يجب‬‫ولذلك‬.
3-‫متطلبات‬
‫الجودة‬:
49

50. •‫االخ‬ ‫الثالثة‬‫املتطلبات‬ ‫توافر‬‫املتطلب‬‫هذا‬‫يستلزم‬‫الذي‬‫وهو‬‫ى‬‫ر‬
‫العناص‬ ‫من‬‫كبيرة‬‫مجموعة‬‫انتاج‬‫على‬ ‫املصنع‬‫ة‬‫ر‬‫قد‬ ‫يحدد‬‫ر‬
‫الحد‬‫الى‬‫االداء‬‫والشكل‬‫الحجم‬ ‫في‬ ‫املتماثلة‬‫واملركبات‬‫الذي‬
‫املتط‬‫هذا‬‫ويتحقق‬
ً
‫جزئيا‬‫او‬
ً
‫كليا‬ ‫استبدالها‬‫يضمن‬‫عندما‬ ‫ب‬
‫الى‬‫للتقييس‬‫اخضعت‬‫قد‬‫املنتج‬ ‫خصائص‬‫جميع‬‫ن‬‫تكو‬‫جة‬‫ر‬‫الد‬
‫الدقة‬ ‫من‬ ‫املطلوبة‬.
4-‫متطلبات‬
‫التبديل‬:
•‫االخت‬ ‫على‬ ‫مباشر‬ ‫بشكل‬ ‫جية‬‫ر‬‫الخا‬ ‫البيئة‬ ‫عوامل‬ ‫تؤثر‬ ‫ولهذا‬‫هذا‬ ‫يار‬
‫املستخدمين‬‫سلوكيات‬ ‫الى‬ ‫باالضافة‬,‫ال‬ ‫تحتاج‬ ‫وبالتالي‬‫الى‬ ‫نوافذ‬
‫بكفاء‬ ‫وظائفها‬ ‫اداء‬ ‫على‬ ‫تساعدها‬ ‫خاصة‬ ‫تصميمية‬ ‫معالجات‬‫عالية‬ ‫ة‬
‫الج‬‫الحار‬ ‫املناخ‬ ‫مثل‬ ‫ي‬ ‫القاس‬ ‫املناخ‬ ‫ذات‬ ‫البيئات‬ ‫في‬ ‫خاصة‬‫اف‬.
5-‫متطلبات‬
‫المناخ‬:
50

51. 51

52. ‫تعريف‬:‫تغطي‬ ‫حاملة‬ ‫وغير‬ ‫معلقه‬ ‫حوائط‬ ‫هي‬
‫بناء‬ ‫عدم‬ ‫حاله‬ ‫في‬ ‫للمبنى‬ ‫الخارجي‬ ‫الغالف‬
‫الح‬ ‫تصبح‬ ‫انها‬ ‫اي‬ ‫الطوب‬ ‫من‬ ‫خارجية‬ ‫حوائط‬‫د‬
‫لل‬ ‫والداخلي‬ ‫الخارجي‬ ‫المحيط‬ ‫بين‬ ‫الفاصل‬‫مبنى‬.
‫الهي‬ ‫الن‬ ‫المبنى‬ ‫وزن‬ ‫تخفيف‬ ‫على‬ ‫وتساعد‬‫كل‬
‫ت‬ ‫ال‬ ‫انها‬ ‫حيث‬ ‫جدا‬ ‫خفيفا‬ ‫يكون‬ ‫بها‬ ‫الخاص‬‫تحمل‬
‫الطبيع‬ ‫وزنها‬ ‫سوى‬ ‫بالمبنى‬ ‫خاصة‬ ‫احمال‬ ‫اي‬‫ي‬
‫للب‬ ‫المادية‬ ‫التكلفة‬ ‫من‬ ‫ماتقلل‬ ‫وعادة‬ ‫فقط‬‫ناء‬.
‫او‬ ‫افقية‬ ‫اطارات‬ ‫عن‬ ‫عبارة‬ ‫ماتكون‬ ‫وعادة‬
‫زجاج‬ ‫بينها‬ ‫االلمونيوم‬ ‫من‬ ‫شبكية‬ ‫او‬ ‫راسية‬
‫ولكن‬ ‫الطبيعية‬ ‫االضاءة‬ ‫دخول‬ ‫لزيادة‬ ‫وذلك‬
‫يؤدي‬ ‫مما‬ ‫الخارجية‬ ‫الحرارة‬ ‫معها‬ ‫تمر‬ ‫ايضا‬
‫لموازنة‬ ‫المعالجات‬ ‫بعض‬ ‫الى‬ ‫الحاجة‬ ‫الى‬
‫المبنى‬ ‫داخل‬ ‫الحرارة‬ ‫درجة‬.
52

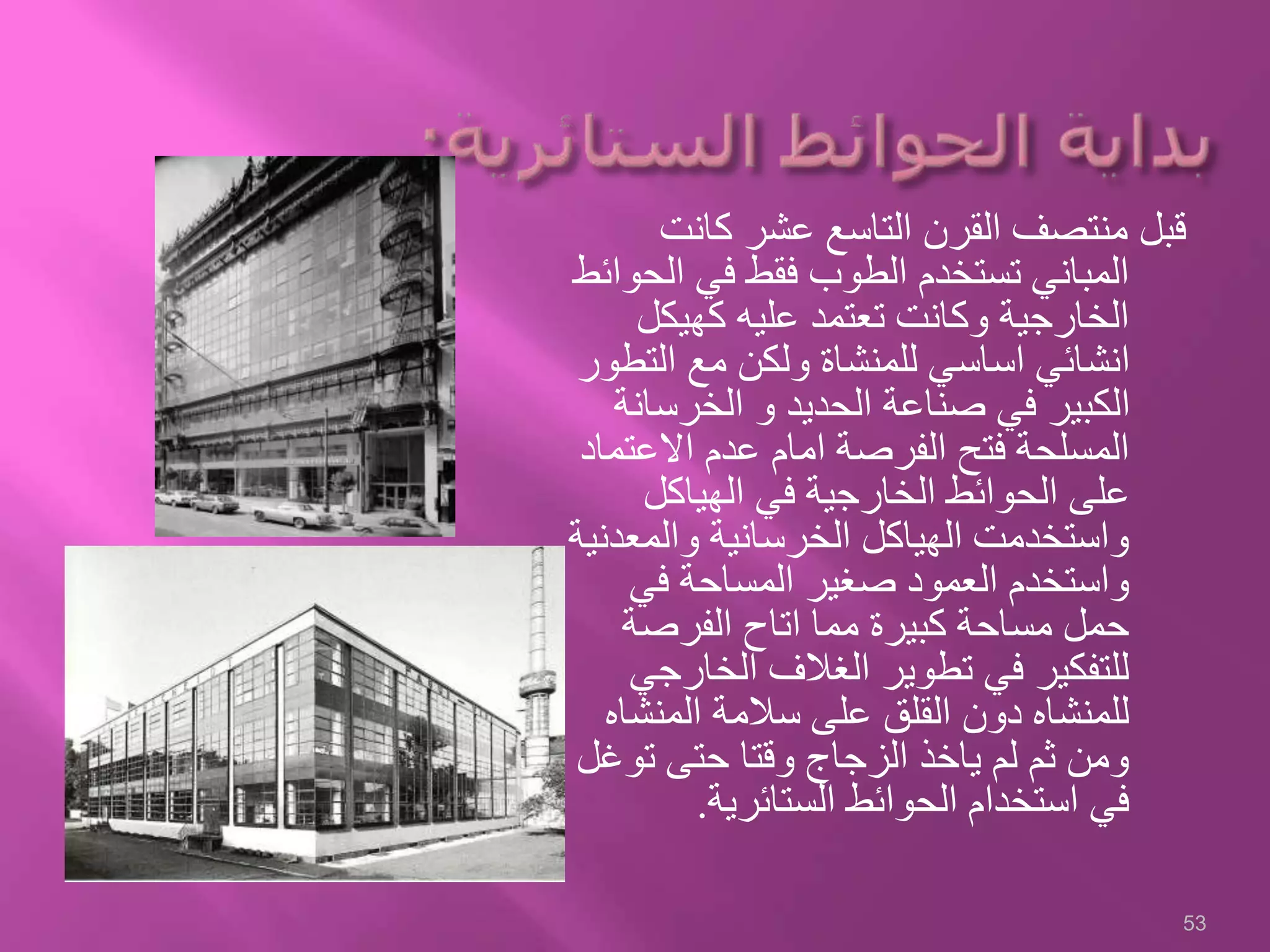

53. ‫كانت‬ ‫عشر‬ ‫التاسع‬ ‫القرن‬ ‫منتصف‬ ‫قبل‬
‫ال‬ ‫في‬ ‫فقط‬ ‫الطوب‬ ‫تستخدم‬ ‫المباني‬‫حوائط‬
‫كهيكل‬ ‫عليه‬ ‫تعتمد‬ ‫وكانت‬ ‫الخارجية‬
‫الت‬ ‫مع‬ ‫ولكن‬ ‫للمنشاة‬ ‫اساسي‬ ‫انشائي‬‫طور‬
‫الخرسا‬ ‫و‬ ‫الحديد‬ ‫صناعة‬ ‫في‬ ‫الكبير‬‫نة‬
‫االعت‬ ‫عدم‬ ‫امام‬ ‫الفرصة‬ ‫فتح‬ ‫المسلحة‬‫ماد‬
‫الهياكل‬ ‫في‬ ‫الخارجية‬ ‫الحوائط‬ ‫على‬
‫والمعد‬ ‫الخرسانية‬ ‫الهياكل‬ ‫واستخدمت‬‫نية‬
‫في‬ ‫المساحة‬ ‫صغير‬ ‫العمود‬ ‫واستخدم‬
‫الفرصة‬ ‫اتاح‬ ‫مما‬ ‫كبيرة‬ ‫مساحة‬ ‫حمل‬
‫الخار‬ ‫الغالف‬ ‫تطوير‬ ‫في‬ ‫للتفكير‬‫جي‬
‫المنش‬ ‫سالمة‬ ‫على‬ ‫القلق‬ ‫دون‬ ‫للمنشاه‬‫اه‬
‫توغ‬ ‫حتى‬ ‫وقتا‬ ‫الزجاج‬ ‫ياخذ‬ ‫لم‬ ‫ثم‬ ‫ومن‬‫ل‬
‫الستائرية‬ ‫الحوائط‬ ‫استخدام‬ ‫في‬.
53

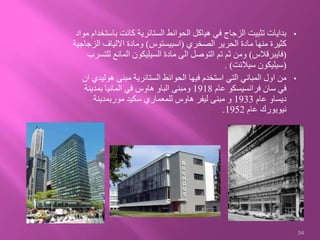

54. •‫با‬ ‫كانت‬ ‫الستائرية‬ ‫الحوائط‬ ‫هياكل‬ ‫في‬ ‫الزجاج‬ ‫تثبيت‬ ‫بدايات‬‫مواد‬ ‫ستخدام‬
‫الصخري‬ ‫الحرير‬ ‫مادة‬ ‫منها‬ ‫كثيرة‬(‫اسبيستوس‬)‫الز‬ ‫االلياف‬ ‫ومادة‬‫جاجية‬
(‫فايبرقالس‬)‫لل‬ ‫المانع‬ ‫السيليكون‬ ‫مادة‬ ‫الى‬ ‫التوصل‬ ‫تم‬ ‫ثم‬ ‫ومن‬‫تسرب‬
(‫سيالنت‬ ‫سيليكون‬. )
•‫هول‬ ‫مبنى‬ ‫الستائرية‬ ‫الحوائط‬ ‫فيها‬ ‫استخدم‬ ‫التي‬ ‫المباني‬ ‫اول‬ ‫من‬‫ان‬ ‫يدي‬
‫عام‬ ‫فرانسيسكو‬ ‫سان‬ ‫في‬1918‫بمدينة‬ ‫المانيا‬ ‫في‬ ‫هاوس‬ ‫الباو‬ ‫ومبنى‬
‫عام‬ ‫ديساو‬1933‫موربمدينة‬ ‫سكيد‬ ‫للمعماري‬ ‫هاوس‬ ‫ليفر‬ ‫مبنى‬ ‫و‬
‫عام‬ ‫نيويورك‬1952.
54

55. 55
1-‫الهيكل‬:‫الحديد‬ ‫او‬ ‫االلمونيوم‬ ‫من‬ ‫وافقية‬ ‫راسية‬ ‫عناصر‬ ‫من‬ ‫ويتكون‬
2-‫للحائط‬ ‫خارجي‬ ‫كغالف‬ ‫تعمل‬ ‫والتي‬ ‫الزجاج‬ ‫شرائح‬
3-‫للمبنى‬ ‫الرئيسي‬ ‫بالهيكل‬ ‫الستاري‬ ‫الحائط‬ ‫تربط‬ ‫التي‬ ‫العناصر‬(‫خرس‬‫او‬ ‫اني‬
‫معدني‬)
4-‫ومنها‬ ‫للحائط‬ ‫الخارجي‬ ‫السطح‬ ‫انهاء‬ ‫في‬ ‫تستخدم‬ ‫التي‬ ‫المواد‬ ‫او‬ ‫االجزاء‬
‫المثال‬ ‫سبيل‬ ‫على‬:
‫السيليكون‬

56. 56

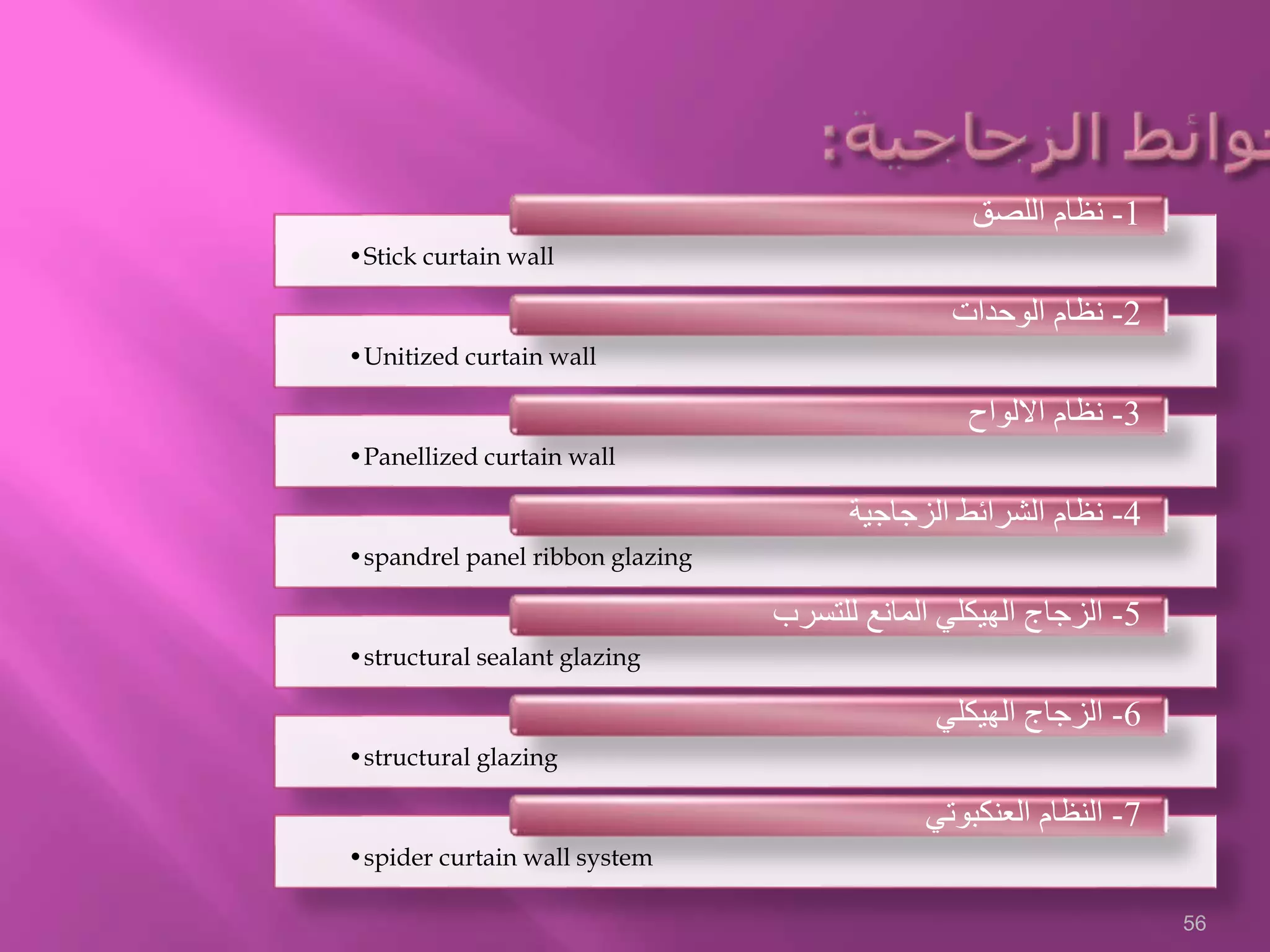

•Stick curtain wall
1-‫اللصق‬ ‫نظام‬
•Unitized curtain wall
2-‫الوحدات‬ ‫نظام‬
•Panellized curtain wall
3-‫االلواح‬ ‫نظام‬
•spandrel panel ribbon glazing
4-‫الزجاجية‬ ‫الشرائط‬ ‫نظام‬
•structural sealant glazing
5-‫للتسرب‬ ‫المانع‬ ‫الهيكلي‬ ‫الزجاج‬
•structural glazing
6-‫الهيكلي‬ ‫الزجاج‬
•spider curtain wall system
7-‫العنكبوتي‬ ‫النظام‬

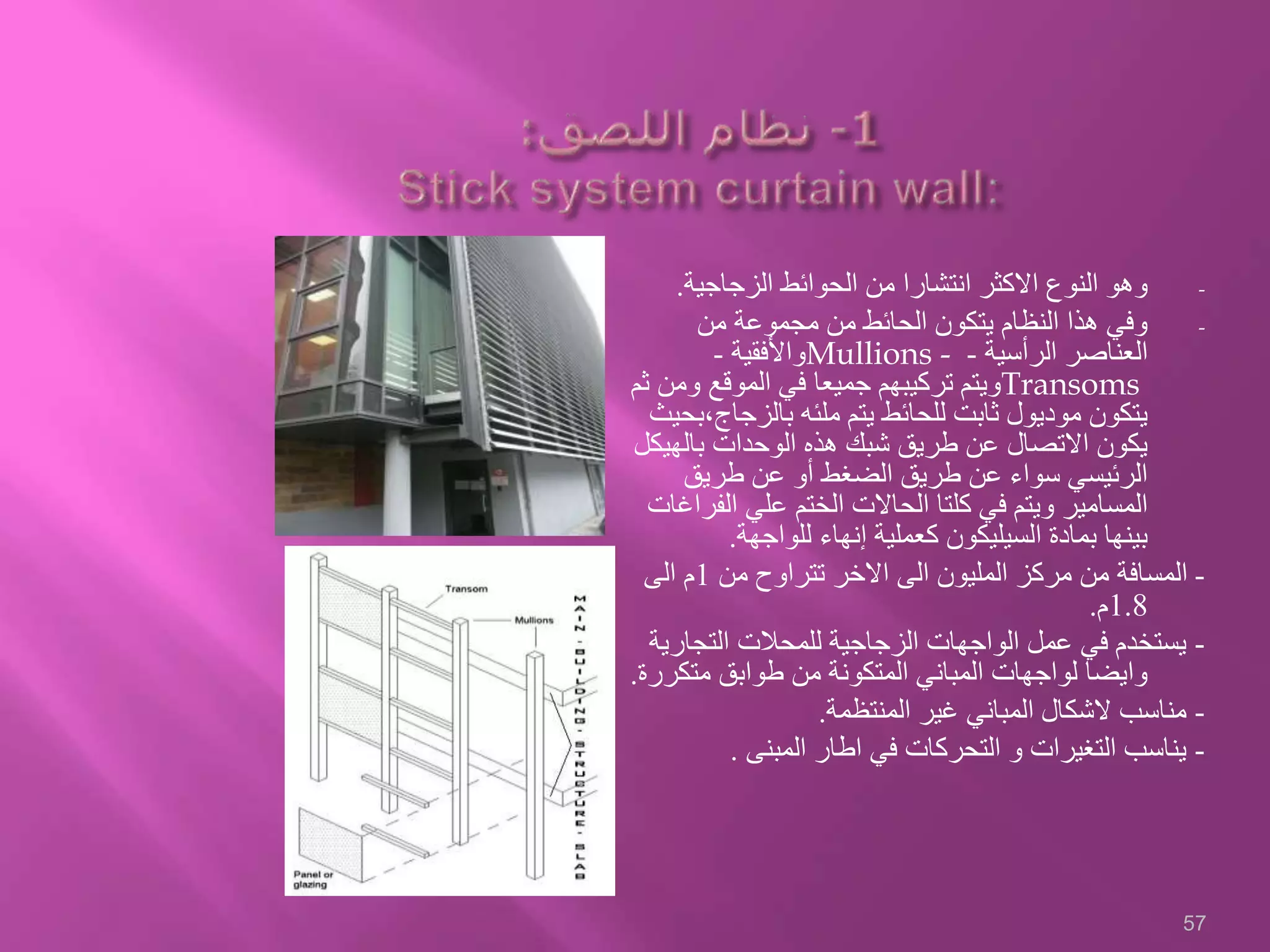

57. -‫الزجاجية‬ ‫الحوائط‬ ‫من‬ ‫انتشارا‬ ‫االكثر‬ ‫النوع‬ ‫وهو‬.
-‫من‬ ‫مجموعة‬ ‫من‬ ‫الحائط‬ ‫يتكون‬ ‫النظام‬ ‫هذا‬ ‫وفي‬
‫الرأسية‬ ‫العناصر‬-Mullions -‫واألفقية‬-
Transoms‫وم‬ ‫الموقع‬ ‫في‬ ‫جميعا‬ ‫تركيبهم‬ ‫ويتم‬‫ثم‬ ‫ن‬
‫بالزجاج‬ ‫ملئه‬ ‫يتم‬ ‫للحائط‬ ‫ثابت‬ ‫موديول‬ ‫يتكون‬‫،بحيث‬
‫بالهي‬ ‫الوحدات‬ ‫هذه‬ ‫شبك‬ ‫طريق‬ ‫عن‬ ‫االتصال‬ ‫يكون‬‫كل‬
‫طريق‬ ‫عن‬ ‫أو‬ ‫الضغط‬ ‫طريق‬ ‫عن‬ ‫سواء‬ ‫الرئيسي‬
‫الف‬ ‫علي‬ ‫الختم‬ ‫الحاالت‬ ‫كلتا‬ ‫في‬ ‫ويتم‬ ‫المسامير‬‫راغات‬
‫للواجهة‬ ‫إنهاء‬ ‫كعملية‬ ‫السيليكون‬ ‫بمادة‬ ‫بينها‬.
-‫من‬ ‫تتراوح‬ ‫االخر‬ ‫الى‬ ‫المليون‬ ‫مركز‬ ‫من‬ ‫المسافة‬1‫الى‬ ‫م‬
1.8‫م‬.
-‫التجار‬ ‫للمحالت‬ ‫الزجاجية‬ ‫الواجهات‬ ‫عمل‬ ‫في‬ ‫يستخدم‬‫ية‬
‫متك‬ ‫طوابق‬ ‫من‬ ‫المتكونة‬ ‫المباني‬ ‫لواجهات‬ ‫وايضا‬‫ررة‬.
-‫المنتظمة‬ ‫غير‬ ‫المباني‬ ‫الشكال‬ ‫مناسب‬.
-‫المبنى‬ ‫اطار‬ ‫في‬ ‫التحركات‬ ‫و‬ ‫التغيرات‬ ‫يناسب‬.
57

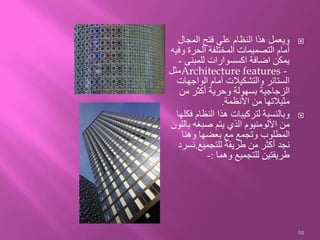

58. ‫المجال‬ ‫فتح‬ ‫علي‬ ‫النظام‬ ‫هذا‬ ‫ويعمل‬
‫و‬ ‫الحرة‬ ‫المختلفة‬ ‫التصميمات‬ ‫أمام‬‫فيه‬
‫للمبنى‬ ‫اكسسوارات‬ ‫اضافة‬ ‫يمكن‬-
Architecture features -‫مثل‬
‫الواجها‬ ‫أمام‬ ‫والتشكيالت‬ ‫الستائر‬‫ت‬
‫من‬ ‫أكثر‬ ‫وحرية‬ ‫بسهولة‬ ‫الزجاجية‬
‫األنظمة‬ ‫من‬ ‫مثيالتها‬.
‫ف‬ ‫النظام‬ ‫هذا‬ ‫لتركيبات‬ ‫وبالنسبة‬‫كلها‬
‫با‬ ‫صبغه‬ ‫يتم‬ ‫الذي‬ ‫األلومنيوم‬ ‫من‬‫للون‬
‫وهنا‬ ‫بعضها‬ ‫مع‬ ‫وتجمع‬ ‫المطلوب‬
‫للتجميع‬ ‫طريقة‬ ‫من‬ ‫أكثر‬ ‫نجد‬.‫نس‬‫رد‬
‫وهما‬ ‫للتجميع‬ ‫طريقتين‬:-
58

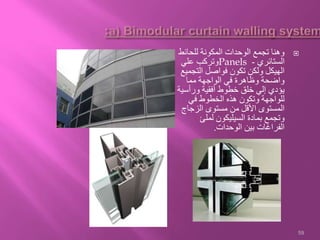

59. ‫للحائ‬ ‫المكونة‬ ‫الوحدات‬ ‫تجمع‬ ‫وهنا‬‫ط‬
‫الستائري‬-Panels‫علي‬ ‫وتركب‬
‫التج‬ ‫فواصل‬ ‫تكون‬ ‫ولكن‬ ‫الهيكل‬‫ميع‬
‫مما‬ ‫الواجهة‬ ‫في‬ ‫وظاهرة‬ ‫واضحة‬
‫ورأس‬ ‫أفقية‬ ‫خطوط‬ ‫خلق‬ ‫إلي‬ ‫يؤدي‬‫ية‬
‫في‬ ‫الخطوط‬ ‫هذه‬ ‫وتكون‬ ‫للواجهة‬
‫الزجاج‬ ‫مستوى‬ ‫من‬ ‫األقل‬ ‫المستوى‬
‫لملئ‬ ‫السيليكون‬ ‫بمادة‬ ‫وتجمع‬
‫الوحدات‬ ‫بين‬ ‫الفراغات‬.
59

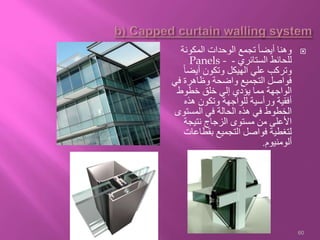

60. ‫المكونة‬ ‫الوحدات‬ ‫تجمع‬ ً‫ا‬‫أيض‬ ‫وهنا‬
‫الستائري‬ ‫للحائط‬-Panels -
ً‫ا‬‫أيض‬ ‫وتكون‬ ‫الهيكل‬ ‫علي‬ ‫وتركب‬
‫في‬ ‫وظاهرة‬ ‫واضحة‬ ‫التجميع‬ ‫فواصل‬
‫خطوط‬ ‫خلق‬ ‫إلي‬ ‫يؤدي‬ ‫مما‬ ‫الواجهة‬
‫هذه‬ ‫وتكون‬ ‫للواجهة‬ ‫ورأسية‬ ‫أفقية‬
‫المستوى‬ ‫في‬ ‫الحالة‬ ‫هذه‬ ‫في‬ ‫الخطوط‬
‫نتيجة‬ ‫الزجاج‬ ‫مستوى‬ ‫من‬ ‫األعلى‬
‫بقطاعات‬ ‫التجميع‬ ‫فواصل‬ ‫لتغطية‬
‫ألومنيوم‬.
60

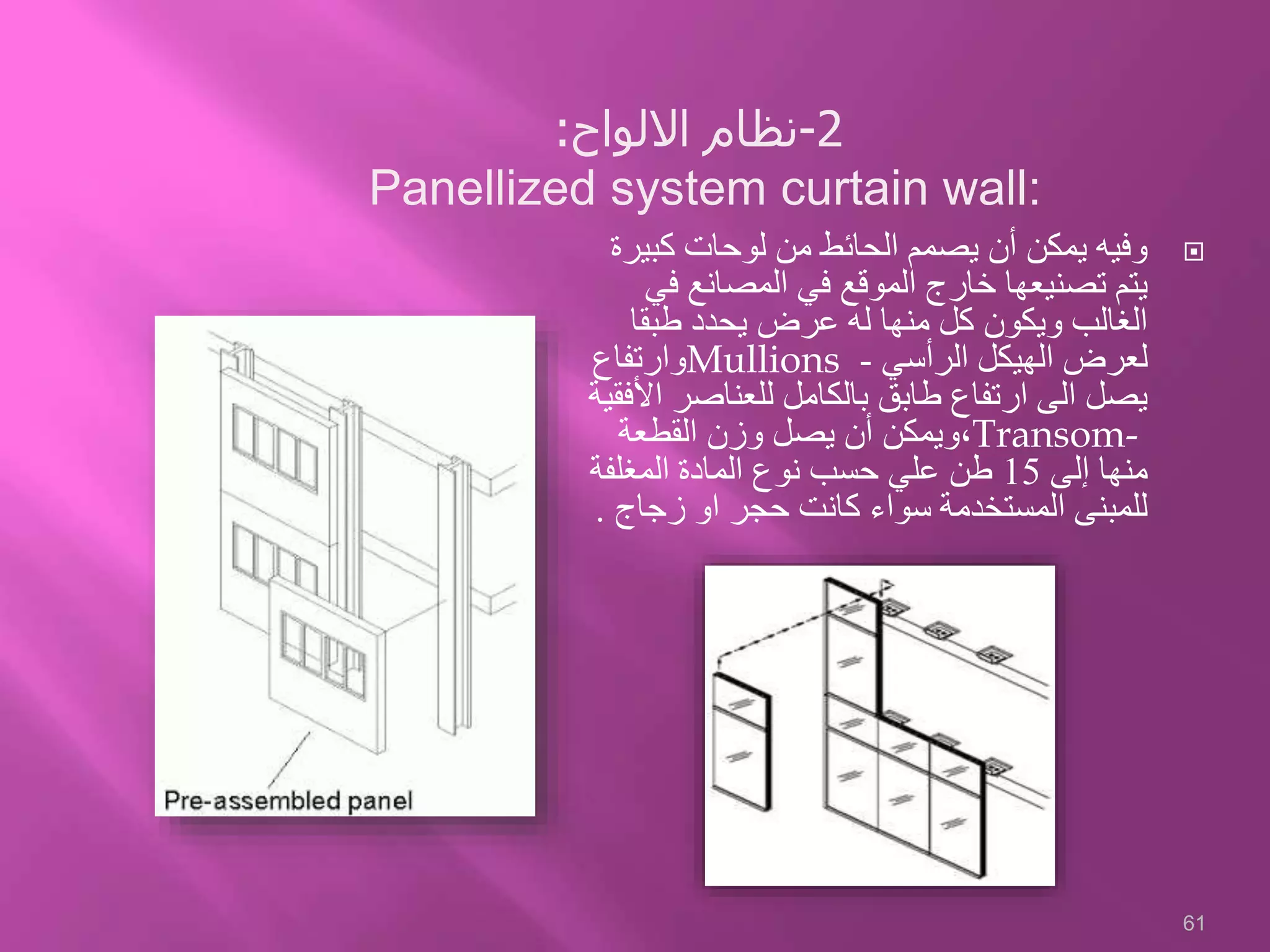

61. ‫كبي‬ ‫لوحات‬ ‫من‬ ‫الحائط‬ ‫يصمم‬ ‫أن‬ ‫يمكن‬ ‫وفيه‬‫رة‬
‫ف‬ ‫المصانع‬ ‫في‬ ‫الموقع‬ ‫خارج‬ ‫تصنيعها‬ ‫يتم‬‫ي‬
‫طبقا‬ ‫يحدد‬ ‫عرض‬ ‫له‬ ‫منها‬ ‫كل‬ ‫ويكون‬ ‫الغالب‬
‫الرأسي‬ ‫الهيكل‬ ‫لعرض‬-Mullions‫وارتفاع‬
‫للعناصر‬ ‫بالكامل‬ ‫طابق‬ ‫ارتفاع‬ ‫الى‬ ‫يصل‬‫األفقية‬
Transom-،‫القطعة‬ ‫وزن‬ ‫يصل‬ ‫أن‬ ‫ويمكن‬
‫إلى‬ ‫منها‬15‫المغلفة‬ ‫المادة‬ ‫نوع‬ ‫حسب‬ ‫علي‬ ‫طن‬
‫زجاج‬ ‫او‬ ‫حجر‬ ‫كانت‬ ‫سواء‬ ‫المستخدمة‬ ‫للمبنى‬.
61
2-‫اال‬ ‫نظام‬‫لوا‬:
Panellized system curtain wall:

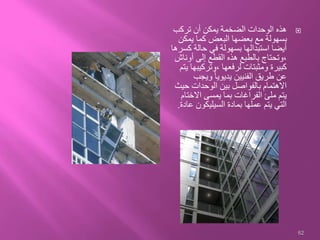

62. ‫تركب‬ ‫أن‬ ‫يمكن‬ ‫الضخمة‬ ‫الوحدات‬ ‫هذه‬
‫يمكن‬ ‫كما‬ ‫البعض‬ ‫بعضها‬ ‫مع‬ ‫بسهولة‬
‫ك‬ ‫حالة‬ ‫في‬ ‫بسهولة‬ ‫استبدالها‬ ‫أيضا‬‫سرها‬
‫أونا‬ ‫إلى‬ ‫القطع‬ ‫هذه‬ ‫بالطبع‬ ‫،وتحتاج‬‫ش‬
‫،وتركيب‬ ‫لرفعها‬ ‫ومثبتات‬ ‫كبيرة‬‫يتم‬ ‫ها‬
‫ويجب‬ ً‫ا‬‫يديوي‬ ‫الفنيين‬ ‫طريق‬ ‫عن‬
‫حي‬ ‫الوحدات‬ ‫بين‬ ‫بالفواصل‬ ‫االهتمام‬‫ث‬
‫االخت‬ ‫يمسى‬ ‫بما‬ ‫الفراغات‬ ‫ملئ‬ ‫يتم‬‫ام‬
‫ع‬ ‫السيليكون‬ ‫بمادة‬ ‫عملها‬ ‫يتم‬ ‫التي‬‫ادة‬.
62

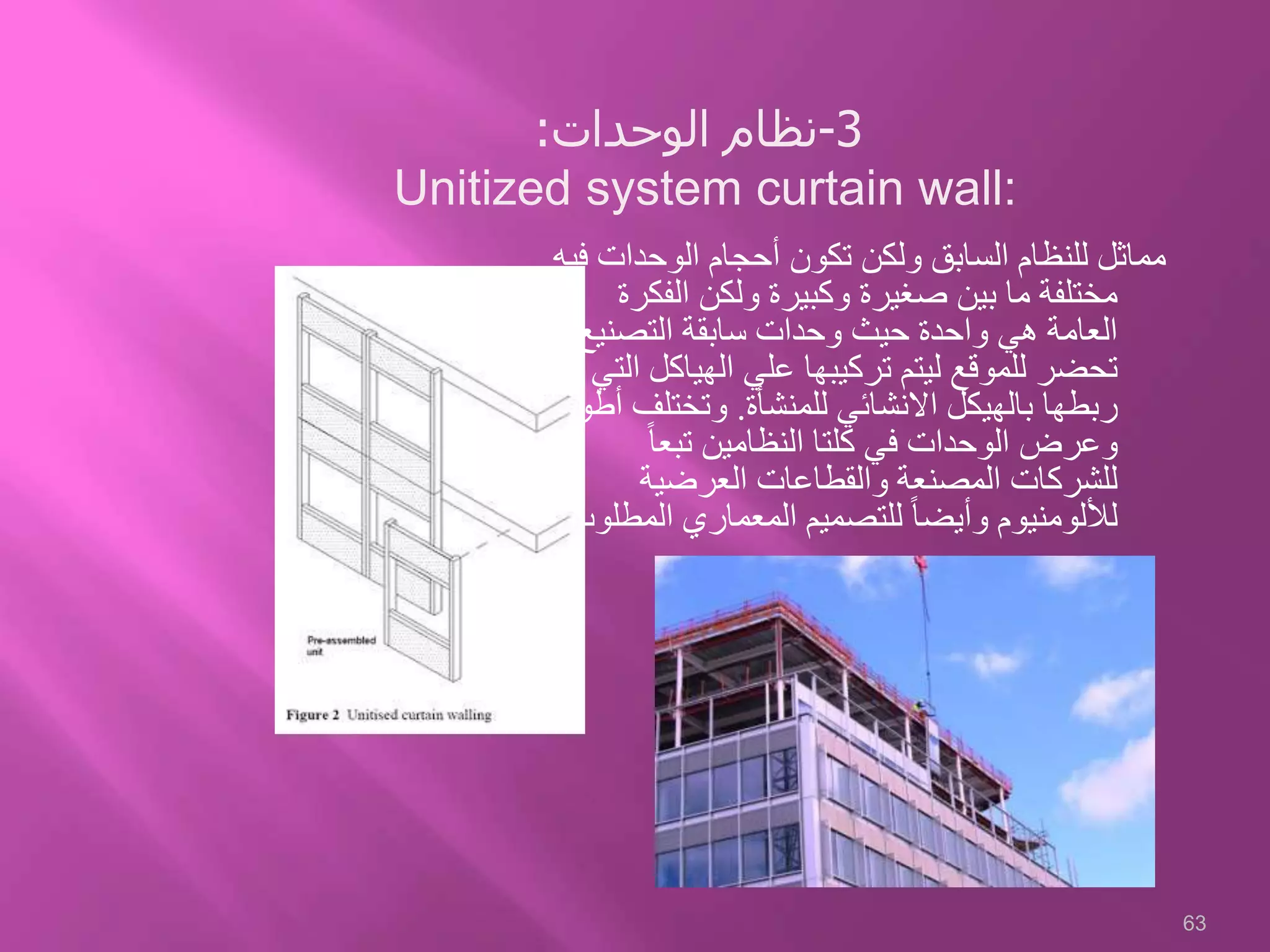

63. ‫الوحدات‬ ‫أحجام‬ ‫تكون‬ ‫ولكن‬ ‫السابق‬ ‫للنظام‬ ‫مماثل‬‫فيه‬
‫الف‬ ‫ولكن‬ ‫وكبيرة‬ ‫صغيرة‬ ‫بين‬ ‫ما‬ ‫مختلفة‬‫كرة‬
‫التصني‬ ‫سابقة‬ ‫وحدات‬ ‫حيث‬ ‫واحدة‬ ‫هي‬ ‫العامة‬‫ع‬
‫الهياك‬ ‫علي‬ ‫تركيبها‬ ‫ليتم‬ ‫للموقع‬ ‫تحضر‬‫تم‬ ‫التي‬ ‫ل‬
‫للمنشأة‬ ‫االنشائي‬ ‫بالهيكل‬ ‫ربطها‬.‫وتختل‬‫أطوال‬ ‫ف‬
ً‫ا‬‫تبع‬ ‫النظامين‬ ‫كلتا‬ ‫في‬ ‫الوحدات‬ ‫وعرض‬
‫العرضية‬ ‫والقطاعات‬ ‫المصنعة‬ ‫للشركات‬
‫الم‬ ‫المعماري‬ ‫للتصميم‬ ً‫ا‬‫وأيض‬ ‫لأللومنيوم‬‫طلوب‬.
63
3-‫الوحدات‬ ‫نظام‬:
Unitized system curtain wall:

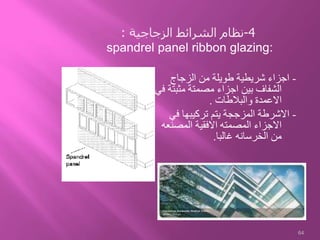

64. -‫الزجاج‬ ‫من‬ ‫طويلة‬ ‫شريطية‬ ‫اجزاء‬
‫مثبت‬ ‫مصمتة‬ ‫اجزاء‬ ‫بين‬ ‫الشفاف‬‫في‬ ‫ة‬
‫والبالطات‬ ‫االعمدة‬.
-‫في‬ ‫تركيبها‬ ‫يتم‬ ‫المزججة‬ ‫االشرطة‬
‫المصنع‬ ‫االفقية‬ ‫المصمته‬ ‫االجزاء‬‫ه‬
‫غالبا‬ ‫الخرسانه‬ ‫من‬.
64
4-‫الشرائط‬ ‫نظام‬‫الزجاجية‬:
spandrel panel ribbon glazing:

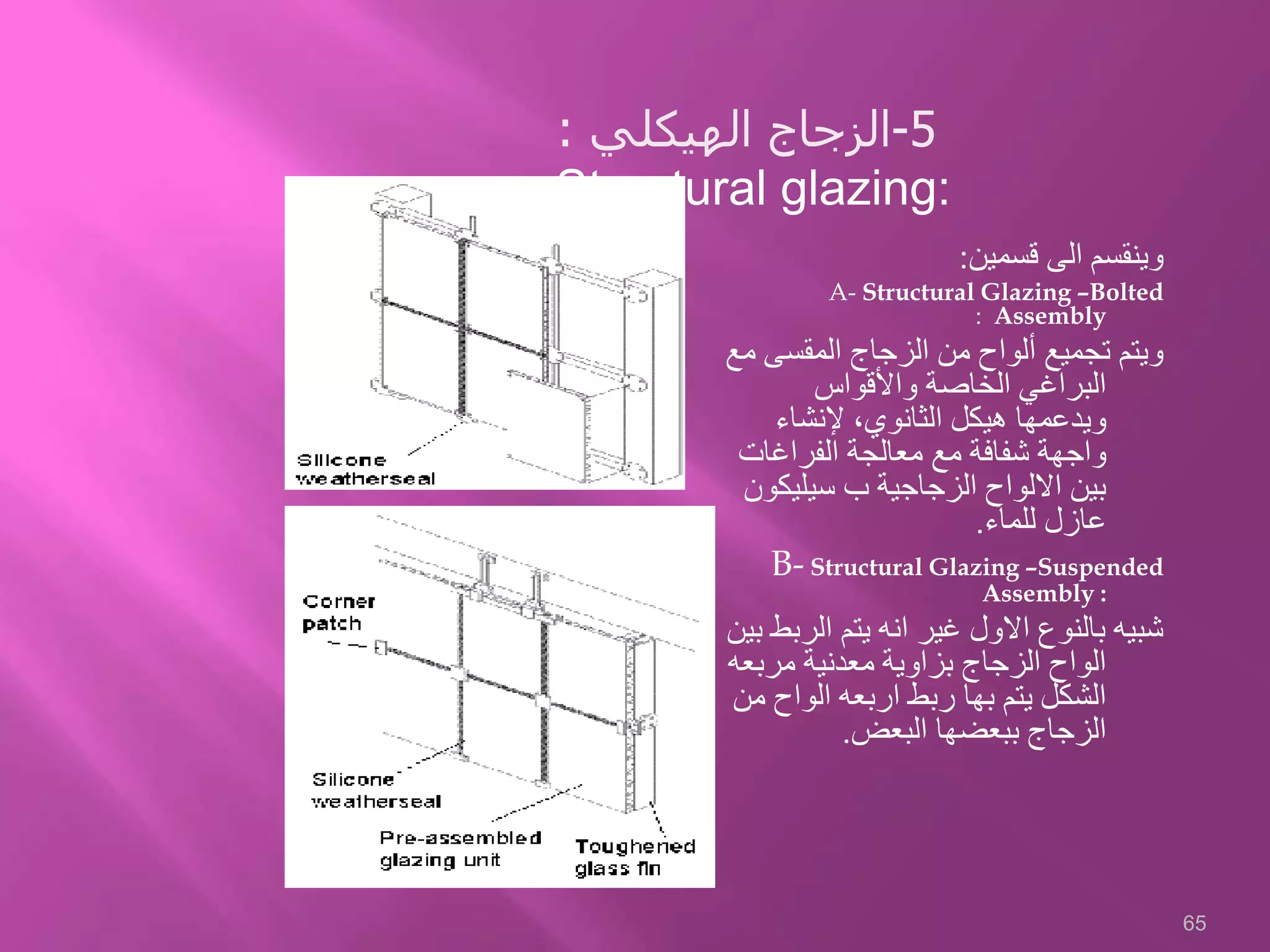

65. ‫قسمين‬ ‫الى‬ ‫وينقسم‬:
A- Structural Glazing –Bolted
Assembly:
‫المقسى‬ ‫الزجاج‬ ‫من‬ ‫ألواح‬ ‫تجميع‬ ‫ويتم‬‫مع‬
‫واألقواس‬ ‫الخاصة‬ ‫البراغي‬
‫إلنشاء‬ ،‫الثانوي‬ ‫هيكل‬ ‫ويدعمها‬
‫الفراغات‬ ‫معالجة‬ ‫مع‬ ‫شفافة‬ ‫واجهة‬
‫سيليك‬ ‫ب‬ ‫الزجاجية‬ ‫االلواح‬ ‫بين‬‫ون‬
‫للماء‬ ‫عازل‬.
B- Structural Glazing –Suspended
Assembly :
‫الر‬ ‫يتم‬ ‫انه‬ ‫غير‬ ‫االول‬ ‫بالنوع‬ ‫شبيه‬‫بين‬ ‫بط‬
‫مربع‬ ‫معدنية‬ ‫بزاوية‬ ‫الزجاج‬ ‫الواح‬‫ه‬
‫الواح‬ ‫اربعه‬ ‫ربط‬ ‫بها‬ ‫يتم‬ ‫الشكل‬‫من‬
‫البعض‬ ‫ببعضها‬ ‫الزجاج‬.
65
5-‫الهيكلي‬ ‫الزجاج‬:
Structural glazing:

66. ‫الزجاج‬ ‫من‬ ‫الواح‬ ‫تركيب‬ ‫عن‬ ‫عبارة‬ ‫وهو‬
‫وملء‬ ‫االلمونيوم‬ ‫من‬ ‫هيكل‬ ‫بواسطة‬
‫باطار‬ ‫الزجاج‬ ‫الواح‬ ‫بين‬ ‫المسافات‬‫ات‬
‫المضاد‬ ‫الهيكلي‬ ‫السيليكون‬ ‫من‬
‫الماء‬ ‫لتسرب‬.
-‫اسطحا‬ ‫الواجهات‬ ‫يعطي‬ ‫انه‬ ‫مميزاته‬ ‫من‬
‫ناعمة‬.
-‫االنشاء‬ ‫صعب‬ ‫انه‬ ‫عيوبه‬ ‫من‬.
66
6-‫للتسرب‬ ‫المانع‬ ‫الهيكلي‬ ‫الزجاج‬:
Structural sealant glazing:

67. ‫ورب‬ ‫الزجاج‬ ‫من‬ ‫ألواح‬ ‫تركيب‬ ‫يتم‬ ‫وفيه‬‫طها‬
‫األساسي‬ ‫الهيكل‬ ‫في‬ ‫بمسمامير‬ ‫مباشرة‬‫أو‬
‫الزجاج‬ ‫من‬ ‫لوحات‬ ‫أربع‬ ‫عدد‬ ‫تجميع‬
‫ث‬ ‫ومن‬ ‫تجميع‬ ‫وحدة‬ ‫في‬ ‫بمسامير‬ ‫وربطها‬‫م‬
‫للحا‬ ‫المعدني‬ ‫بالهيكل‬ ‫الوحدة‬ ‫هذه‬ ‫تربط‬‫ئط‬
‫في‬ ‫جدا‬ ‫عالية‬ ‫دقة‬ ‫النظام‬ ‫هذا‬ ‫،تتطلب‬
‫والتصنيع‬ ‫التركيب‬.
67
6-‫العنكبوتي‬ ‫النظام‬:
spider system curtain wall:

68. ‫المسميات‬ ‫من‬ ‫العديد‬ ‫له‬ ‫النظام‬ ‫وهذه‬
‫الخ‬ ً‫ا‬‫طبق‬ ‫تختلف‬ ‫التي‬ ً‫ا‬‫أيض‬‫تالف‬
‫النظ‬ ‫هذا‬ ‫ينفرد‬ ‫ولكن‬ ‫المصنعين‬‫ام‬
‫رفي‬ ‫يكون‬ ‫به‬ ‫الخاص‬ ‫الهيكل‬ ‫بأن‬‫ع‬
‫مثل‬ ‫به‬ ‫االحساس‬ ‫يمكن‬ ‫ال‬ ‫بحيث‬
‫يتيح‬ ‫مما‬ ‫كلها‬ ‫السابقة‬ ‫األنظمة‬
‫ويستخ‬ ‫للشفافية‬ ‫أكبر‬ ‫فرصة‬ً‫ا‬‫غالب‬ ‫دم‬
‫الت‬ ‫والمباني‬ ‫التجارية‬ ‫المحال‬ ‫في‬‫ي‬
‫الداخل‬ ‫بين‬ ‫الشفافية‬ ‫تتطلب‬
‫والخارج‬.
68

69. 69
1-‫التكلفة‬
‫المتاحة‬
‫لالنشاء‬
2-‫الوقت‬
‫الزمني‬
‫لالنشاء‬.
3-‫نوع‬
‫وشكل‬ ‫المبنى‬
‫التصميم‬.
4-
‫االحتياطات‬
‫االنشائية‬.
5-‫االبعاد‬
‫االنشائية‬
‫للنظام‬.

70. 70

71. 71
1
•‫المبنى‬ ‫الى‬ ‫الشمس‬ ‫ضوء‬ ‫دخول‬ ‫نسبة‬ ‫زيادة‬
‫الطبيعية‬ ‫االضاءة‬ ‫من‬ ‫االستفادة‬ ‫وبذلك‬.
2
•‫في‬ ‫خصوصا‬ ‫المبنى‬ ‫الى‬ ‫الحرارة‬ ‫دخول‬
‫الباردة‬ ‫المناطق‬.
3
•‫الشفافية‬,‫بالمناظر‬ ‫االستمتاع‬ ‫واتاحة‬
‫الخارجية‬.
4
•‫للمبنى‬ ‫جمالية‬ ‫ناحية‬ ‫اضافة‬.

72. 72
1
•‫ايضا‬ ‫يتوجب‬ ‫المبنى‬ ‫داخل‬ ‫الى‬ ‫الشمس‬ ‫ضوء‬ ‫دخول‬
‫لتك‬ ‫االستهالكية‬ ‫الطاقة‬ ‫يزيد‬ ‫مما‬ ‫معه‬ ‫الحرارة‬ ‫دخول‬‫ييف‬
‫المنشاة‬ ‫داخل‬ ‫الهواء‬ ‫وتبريد‬.
2
•‫خارج‬ ‫الحرارة‬ ‫درجة‬ ‫يزيد‬ ‫بالزجاج‬ ‫الواجهات‬ ‫تجليد‬
‫الش‬ ‫اشعة‬ ‫من‬ ‫نسبة‬ ‫يعكس‬ ‫النه‬ ‫وذلك‬ ‫ايضا‬ ‫المبنى‬‫مما‬ ‫مس‬
‫الخارجية‬ ‫البيئة‬ ‫على‬ ‫يؤثر‬..

73. 73

74. ‫المصروفة‬ ‫الطاقة‬ ‫استهالك‬ ‫تقليل‬ ‫مجال‬ ‫في‬ ‫البحث‬ ‫فإن‬ ‫لهذا‬
‫الصيفي‬ ‫التكييف‬ ‫وعلى‬ ‫الباردة‬ ‫الظروف‬ ‫في‬ ‫للمباني‬ ‫التدفئة‬ ‫على‬
‫خاصة‬ ‫بأهمية‬ ‫تحظى‬ ‫التي‬ ‫المواضيع‬ ‫من‬ ّ‫د‬‫يع‬ ‫الحارة‬ ‫الظروف‬ ‫في‬
‫الطاقة‬ ‫استخدام‬ ‫فعالية‬ ‫زيادة‬ ‫أجل‬ ‫من‬.
‫جاج‬‫ز‬
‫الهدف‬
‫استهال‬ ‫ترشيد‬‫ك‬
‫الطاقة‬
‫نتيجة‬
‫اكسيد‬ ‫ثاني‬
‫الفاناديوم‬
74

75. 75

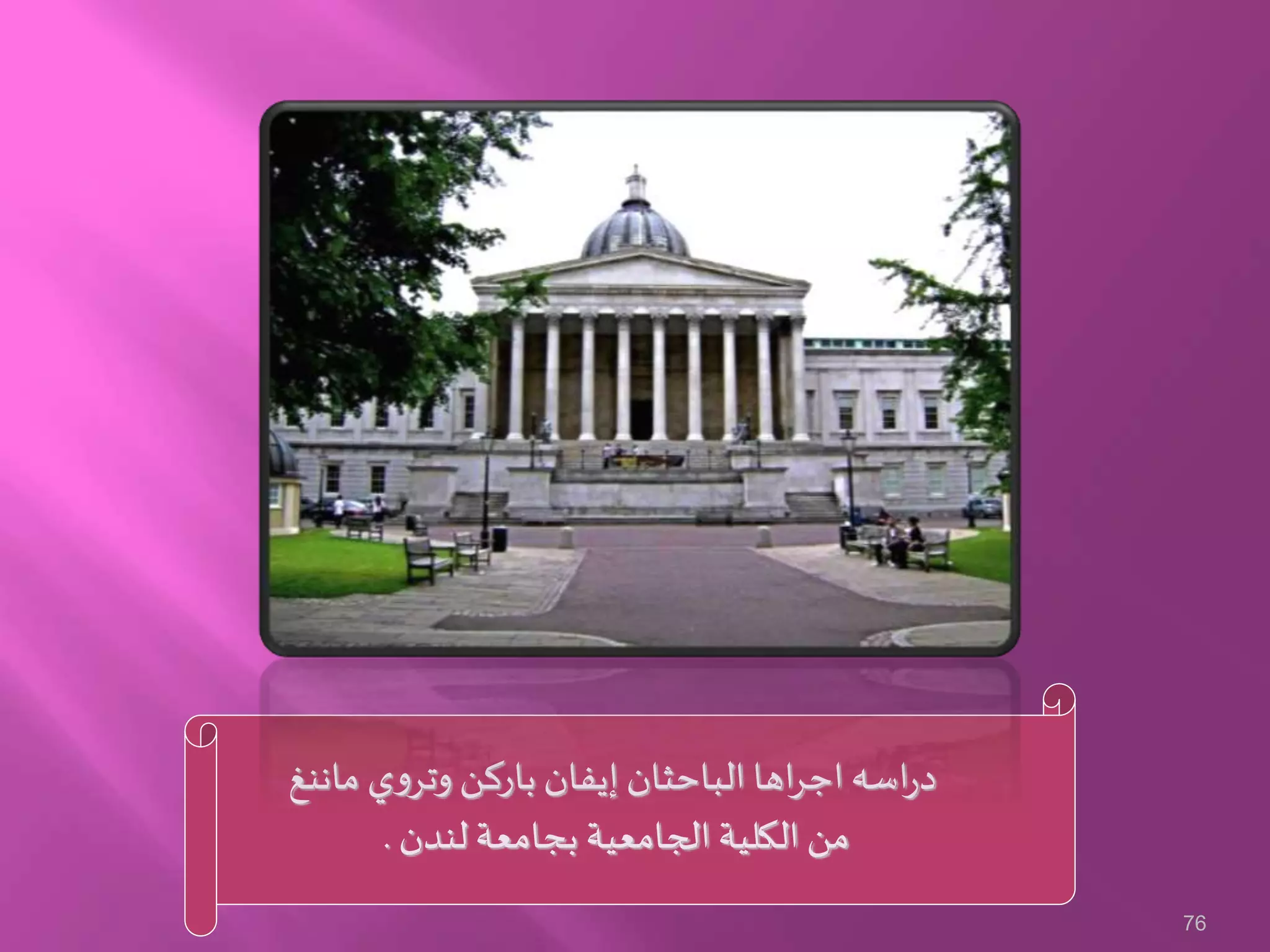

76. ‫ماننغ‬ ‫ي‬‫و‬‫وتر‬ ‫باركن‬ ‫إيفان‬ ‫الباحثان‬ ‫اها‬‫ر‬‫اج‬ ‫اسه‬‫ر‬‫د‬
‫لندن‬ ‫بجامعة‬ ‫الجامعية‬ ‫الكلية‬ ‫من‬.
76

77. *‫ة‬‫ر‬‫ا‬‫ر‬‫الح‬ ‫ن‬‫دو‬ ‫الضوء‬ ‫بنفاذ‬ ‫يسمح‬ ‫جاج‬‫ز‬:
*‫طريق‬ ‫عن‬ ‫وذلك‬:
‫الشمس‬ ‫لضوء‬ ‫املصاحبة‬ ‫ة‬‫ر‬‫ا‬‫ر‬‫بالح‬ ‫ر‬‫الشعو‬ ‫إلى‬ ‫يؤدي‬ ‫الذي‬ ‫النطاق‬ ‫وهو‬.
‫جاج‬‫ز‬
‫جاج‬‫ز‬
‫نتيجة‬
‫اكسيد‬ ‫ثاني‬
‫الفاناديوم‬
77

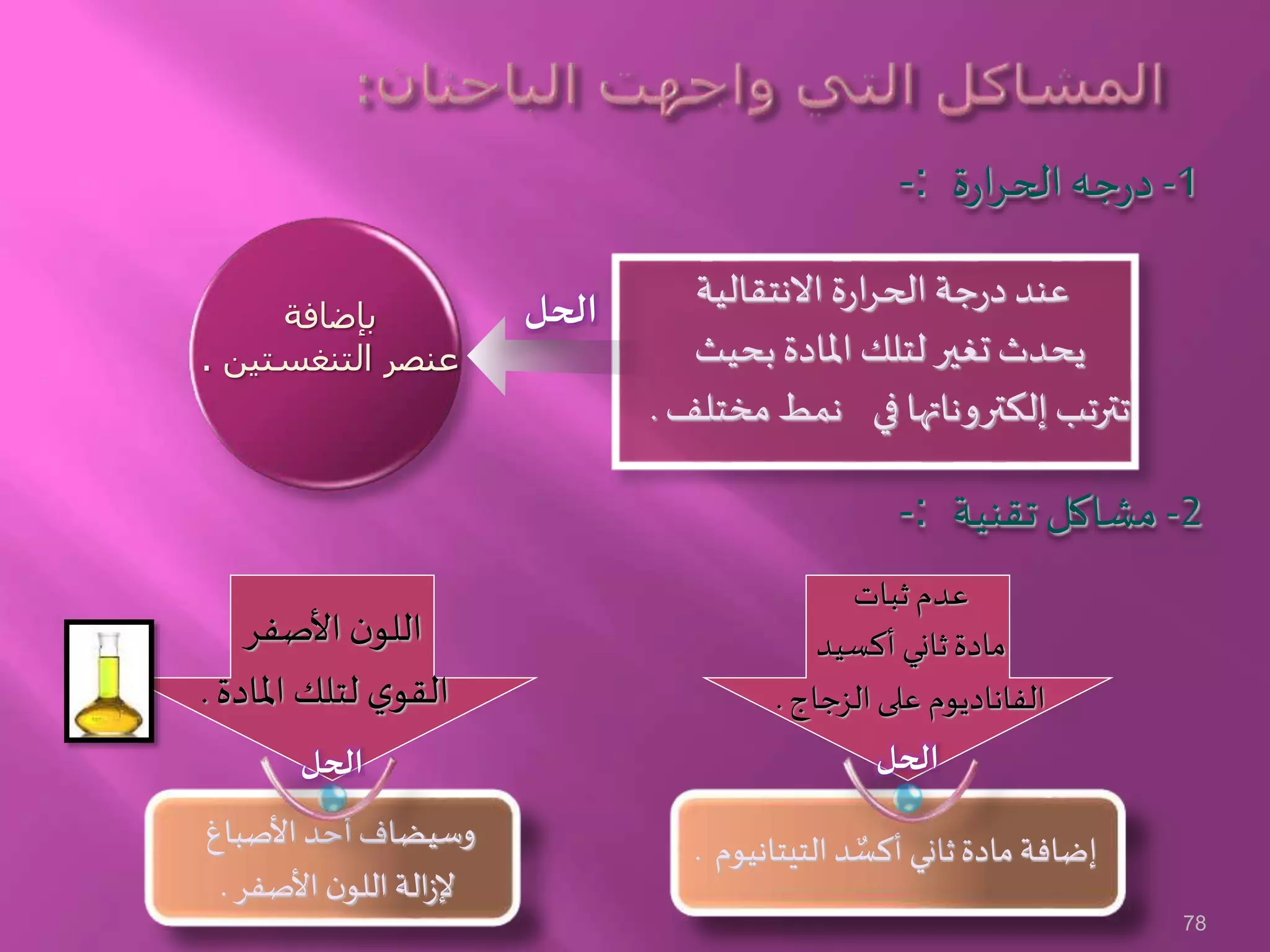

78. -: 1-‫ة‬‫ر‬‫ا‬‫ر‬‫الح‬‫جه‬‫ر‬‫د‬
-: 2-‫تقنية‬ ‫مشاكل‬
‫األصفر‬ ‫ن‬‫اللو‬
‫املادة‬ ‫لتلك‬ ‫ي‬‫القو‬.
‫ثبات‬ ‫عدم‬
‫أكسيد‬ ‫ثاني‬‫مادة‬
‫الزجاج‬‫على‬ ‫الفاناديوم‬.
‫األصباغ‬ ‫أحد‬‫وسيضاف‬
‫األصفر‬ ‫ن‬‫اللو‬ ‫الة‬‫ز‬‫إل‬.
‫التيتانيوم‬ ‫د‬ ٌ‫أكس‬ ‫ثاني‬‫مادة‬‫إضافة‬.
‫االنتقالية‬ ‫ة‬‫ر‬‫ا‬‫ر‬‫الح‬ ‫جة‬‫ر‬‫د‬ ‫عند‬
‫بحيث‬ ‫املادة‬ ‫لتلك‬ ‫تغير‬ ‫يحدث‬
‫مختلف‬ ‫نمط‬ ‫في‬ ‫إلكتروناتها‬ ‫تترتب‬.
‫بإضافة‬
‫التنغستين‬ ‫عنصر‬.
‫الحل‬
‫الحل‬‫الحل‬
78

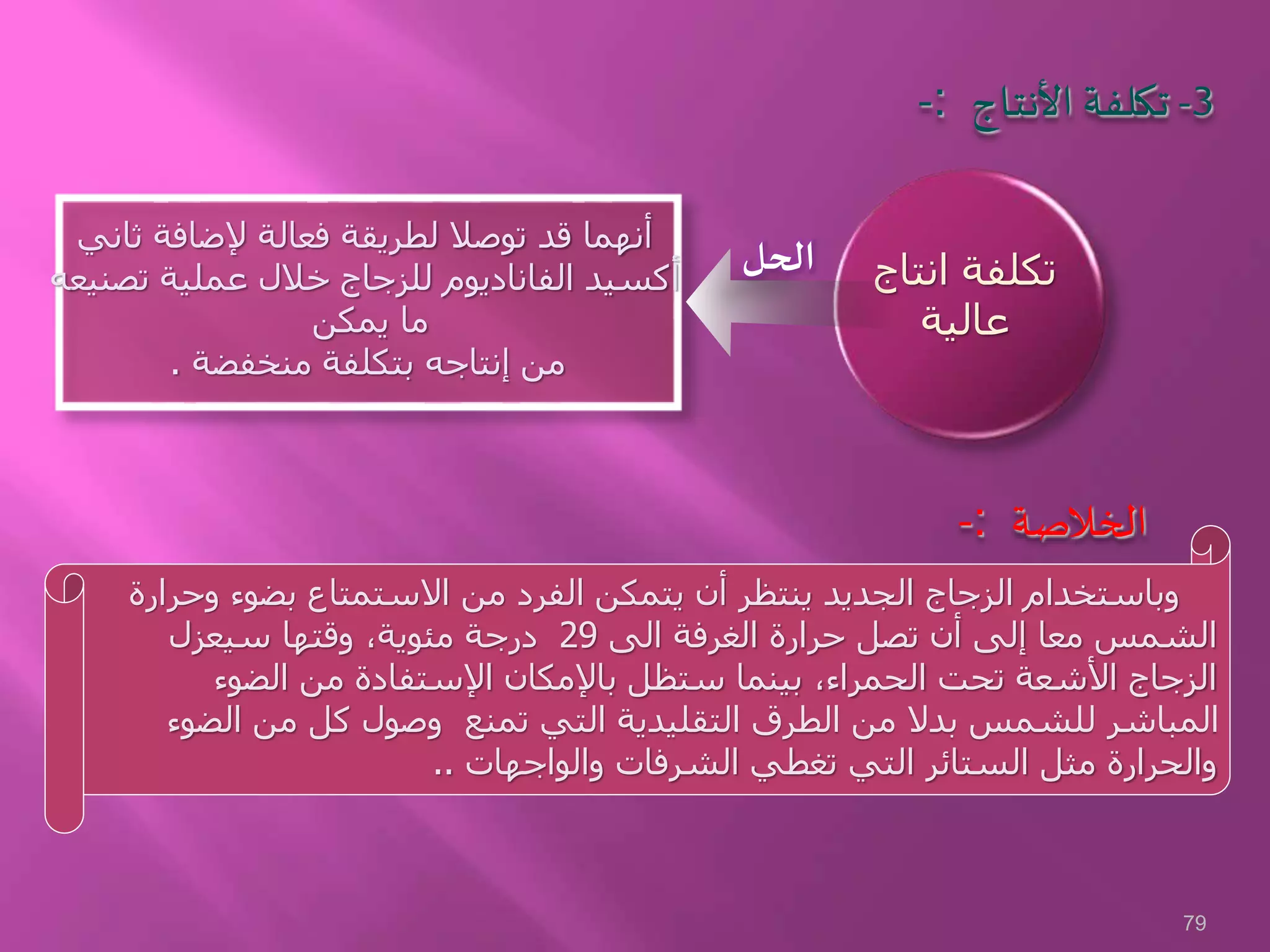

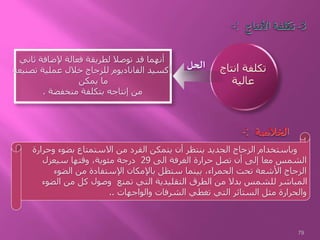

79. -: 3-‫األنتاج‬ ‫تكلفة‬
‫ثاني‬ ‫إلضافة‬ ‫فعالة‬ ‫لطريقة‬ ‫توصال‬ ‫قد‬ ‫أنهما‬
‫تصنيع‬ ‫عملية‬ ‫خالل‬ ‫للزجاج‬ ‫الفاناديوم‬ ‫أكسيد‬‫ه‬
‫يمكن‬ ‫ما‬
‫منخفضة‬ ‫بتكلفة‬ ‫إنتاجه‬ ‫من‬.
‫انتاج‬ ‫تكلفة‬
‫عالية‬
‫وحرارة‬ ‫بضوء‬ ‫االستمتاع‬ ‫من‬ ‫الفرد‬ ‫يتمكن‬ ‫أن‬ ‫ينتظر‬ ‫الجديد‬ ‫الزجاج‬ ‫وباستخدام‬
‫الى‬ ‫الغرفة‬ ‫حرارة‬ ‫تصل‬ ‫أن‬ ‫إلى‬ ‫معا‬ ‫الشمس‬29‫سيعزل‬ ‫وقتها‬ ،‫مئوية‬ ‫درجة‬
‫الضوء‬ ‫من‬ ‫اإلستفادة‬ ‫باإلمكان‬ ‫ستظل‬ ‫بينما‬ ،‫الحمراء‬ ‫تحت‬ ‫األشعة‬ ‫الزجاج‬
‫الضوء‬ ‫من‬ ‫كل‬ ‫وصول‬ ‫تمنع‬ ‫التي‬ ‫التقليدية‬ ‫الطرق‬ ‫من‬ ‫بدال‬ ‫للشمس‬ ‫المباشر‬
‫والواجهات‬ ‫الشرفات‬ ‫تغطي‬ ‫التي‬ ‫الستائر‬ ‫مثل‬ ‫والحرارة‬..
-: ‫الخالصة‬
‫الحل‬
79

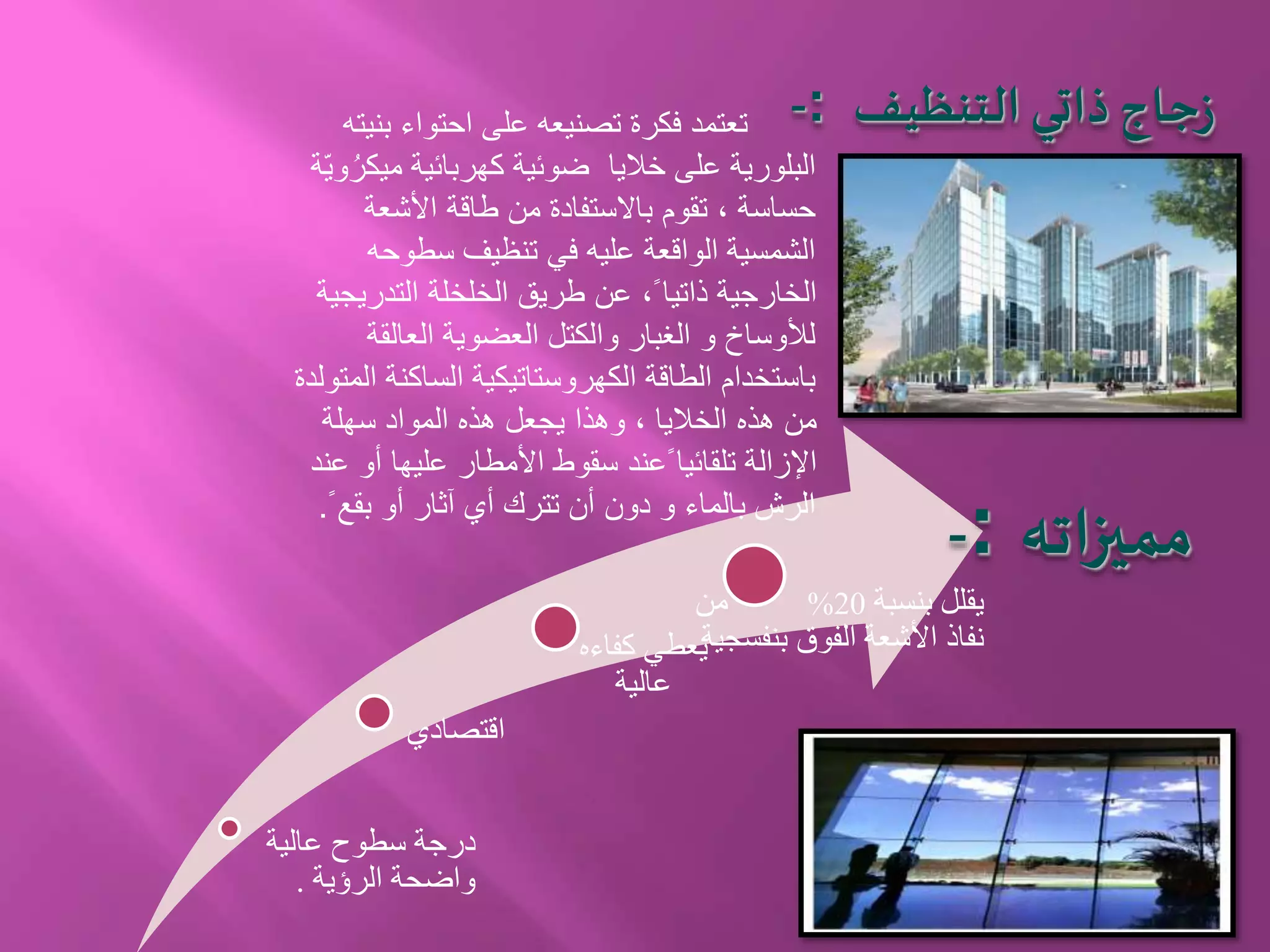

80. ‫عالية‬ ‫سطوح‬ ‫درجة‬
‫الرؤية‬ ‫واضحة‬.
‫اقتصادي‬
‫كفاءه‬ ‫يعطي‬
‫عالية‬
‫بنسبة‬ ‫يقلل‬20%‫من‬
‫بنف‬ ‫الفوق‬ ‫األشعة‬ ‫نفاذ‬‫سجية‬
‫بنيته‬ ‫احتواء‬ ‫على‬ ‫تصنيعه‬ ‫فكرة‬ ‫تعتمد‬
‫و‬ُ‫ميكر‬ ‫كهربائية‬ ‫ضوئية‬ ‫خاليا‬ ‫على‬ ‫البلورية‬‫ّة‬‫ي‬
‫األشعة‬ ‫طاقة‬ ‫من‬ ‫باالستفادة‬ ‫تقوم‬ ، ‫حساسة‬
‫سطوحه‬ ‫تنظيف‬ ‫في‬ ‫عليه‬ ‫الواقعة‬ ‫الشمسية‬
‫التدريجية‬ ‫الخلخلة‬ ‫طريق‬ ‫عن‬ ،ً ‫ذاتيا‬ ‫الخارجية‬
‫العالقة‬ ‫العضوية‬ ‫والكتل‬ ‫الغبار‬ ‫و‬ ‫لألوساخ‬
‫المت‬ ‫الساكنة‬ ‫الكهروستاتيكية‬ ‫الطاقة‬ ‫باستخدام‬‫ولدة‬
‫سهلة‬ ‫المواد‬ ‫هذه‬ ‫يجعل‬ ‫وهذا‬ ، ‫الخاليا‬ ‫هذه‬ ‫من‬
‫عند‬ ‫أو‬ ‫عليها‬ ‫األمطار‬ ‫سقوط‬ ‫ًعند‬ ‫تلقائيا‬ ‫اإلزالة‬
ً ‫بقع‬ ‫أو‬ ‫آثار‬ ‫أي‬ ‫تترك‬ ‫أن‬ ‫دون‬ ‫و‬ ‫بالماء‬ ‫الرش‬.
-: ‫التنظيف‬ ‫ذاتي‬‫جاج‬‫ز‬
-: ‫مميزاته‬

81. 81

82. ‫الزجا‬ ‫لتصنيع‬ ‫االماراتي‬ ‫السوداني‬ ‫المصنع‬ ‫افتتاح‬ ‫تم‬‫سيقمال‬ ‫ج‬
‫عام‬ ‫من‬ ‫اكتوبر‬ ‫شهر‬ ‫في‬2009‫المحلي‬ ‫السوق‬ ‫منطقة‬ ‫في‬,‫ويعد‬
‫ك‬ ‫السودان‬ ‫في‬ ‫التصنيع‬ ‫لثورة‬ ‫حقيقة‬ ‫اضافة‬ ‫المصنع‬‫ان‬ ‫ما‬
‫والمعا‬ ‫الزجاج‬ ‫لصناعة‬ ‫بالنسبة‬ ‫نوعه‬ ‫من‬ ‫االول‬ ‫هو‬ ‫المصنع‬‫دن‬
‫اي‬ ‫ويضم‬ ‫انواعه‬ ‫بمختلف‬ ‫الزجاج‬ ‫يصنع‬ ‫فهو‬ ‫السودان‬ ‫في‬‫ضا‬
‫االل‬ ‫وتشكيل‬ ‫للصدأ‬ ‫المقاوم‬ ‫الحديد‬ ‫صناعة‬ ‫منها‬ ‫صناعات‬‫مونيوم‬
.
82

83. -‫الفاتح‬ ‫برج‬:
83

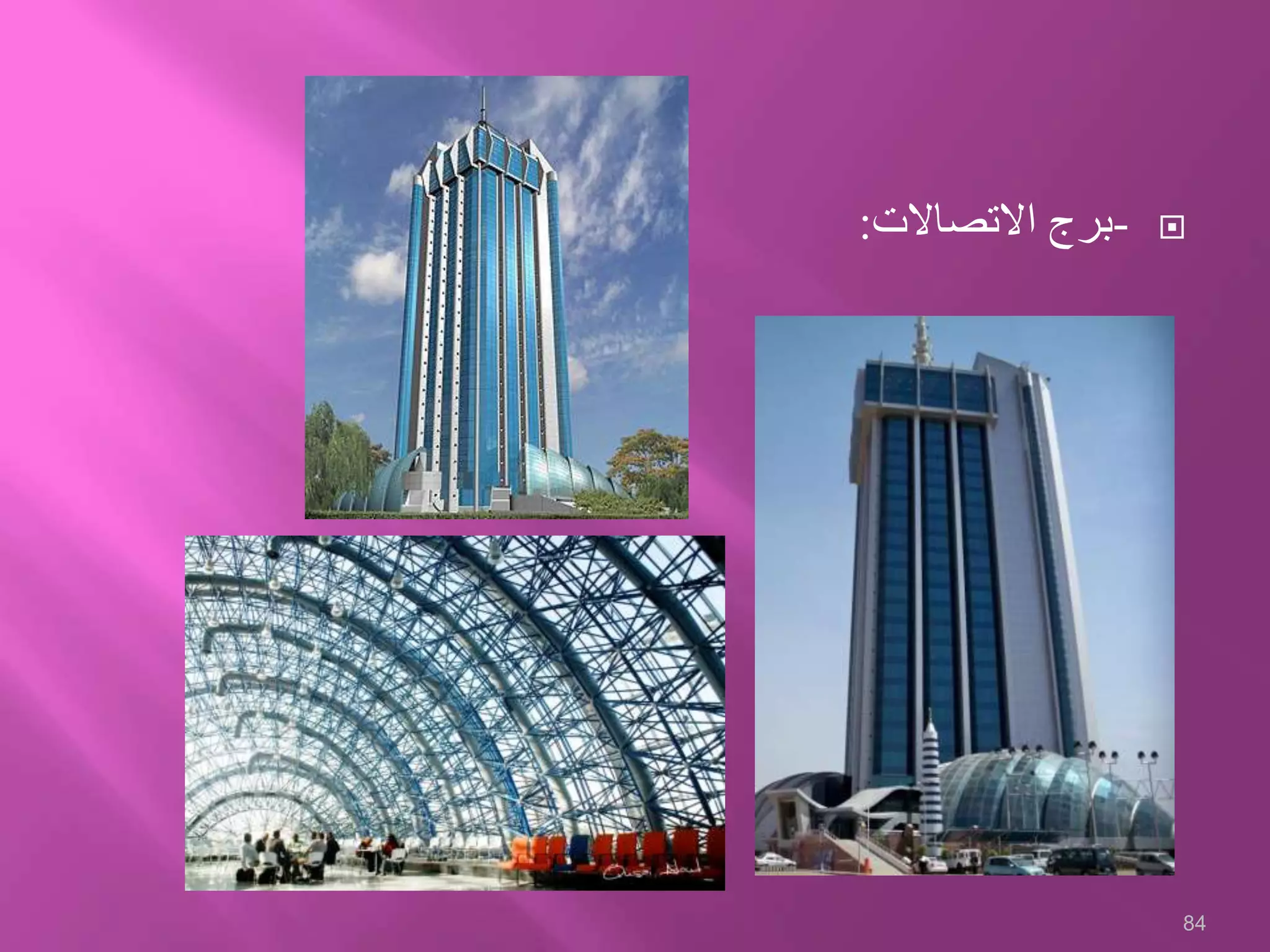

84. -‫االتصاالت‬ ‫برج‬:
84

85. 85

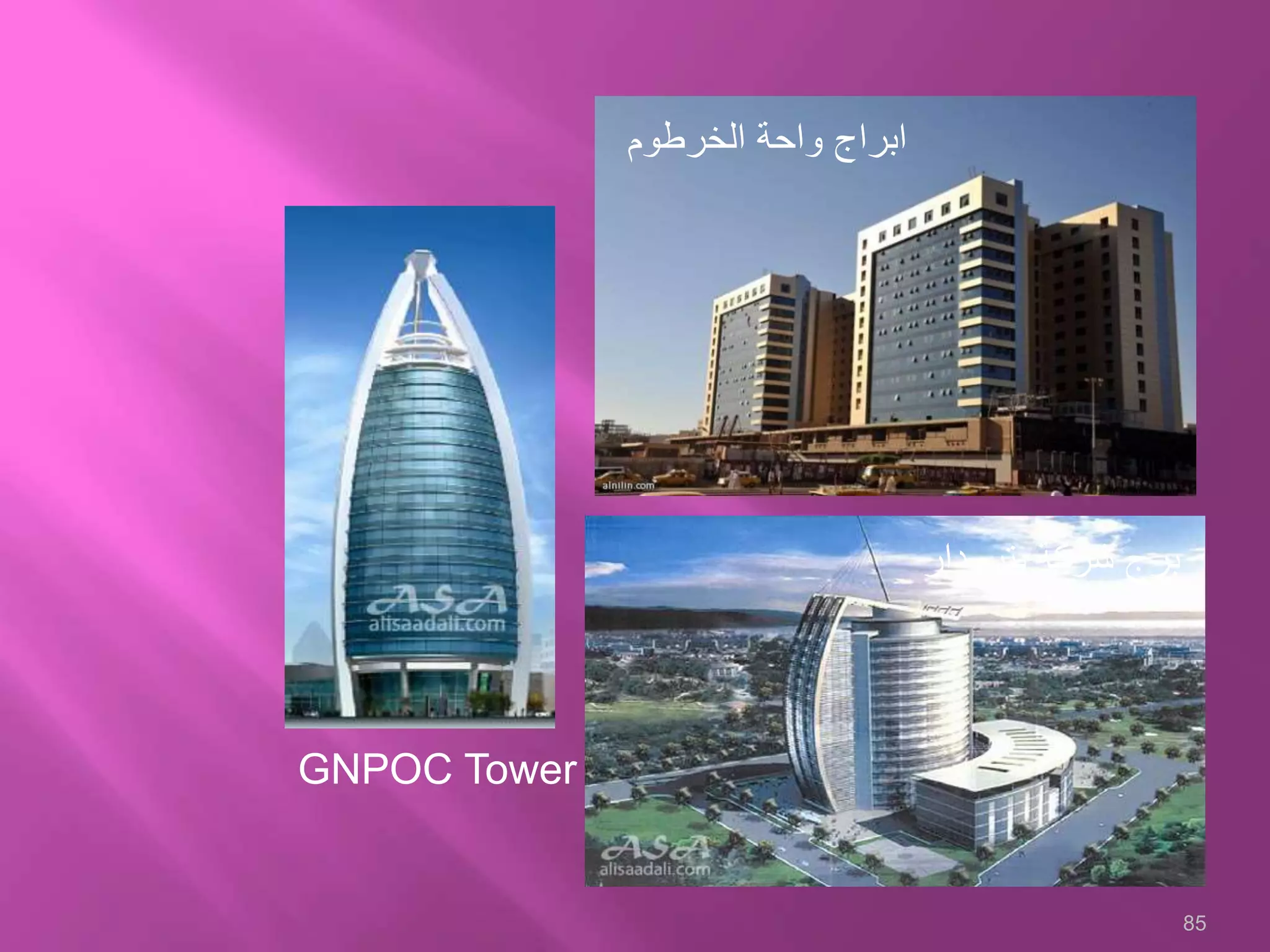

‫الخرطوم‬ ‫واحة‬ ‫ابراج‬
‫بترودار‬ ‫شركة‬ ‫برج‬
GNPOC Tower

86. 86
‫استماعكم‬ ‫حسن‬ ‫على‬ ‫نشكركم‬......
