الوثيقة تحتوي على تفاصيل تصميم المشروع والمعايير الفنية اللازمة لإعداد لوحات الرسم، بدءًا من العناصر المعمارية والإنشائية إلى التوزيع الوظيفي للمساحات. تشمل البيانات معلومات عن المالك، الاستشاريين، والبيانات الفنية الأخرى المطلوبة. كما توضح كيفية تنظيم اللوحات وتفاصيلها، بما في ذلك المساقط والقطاعات والواجهات.

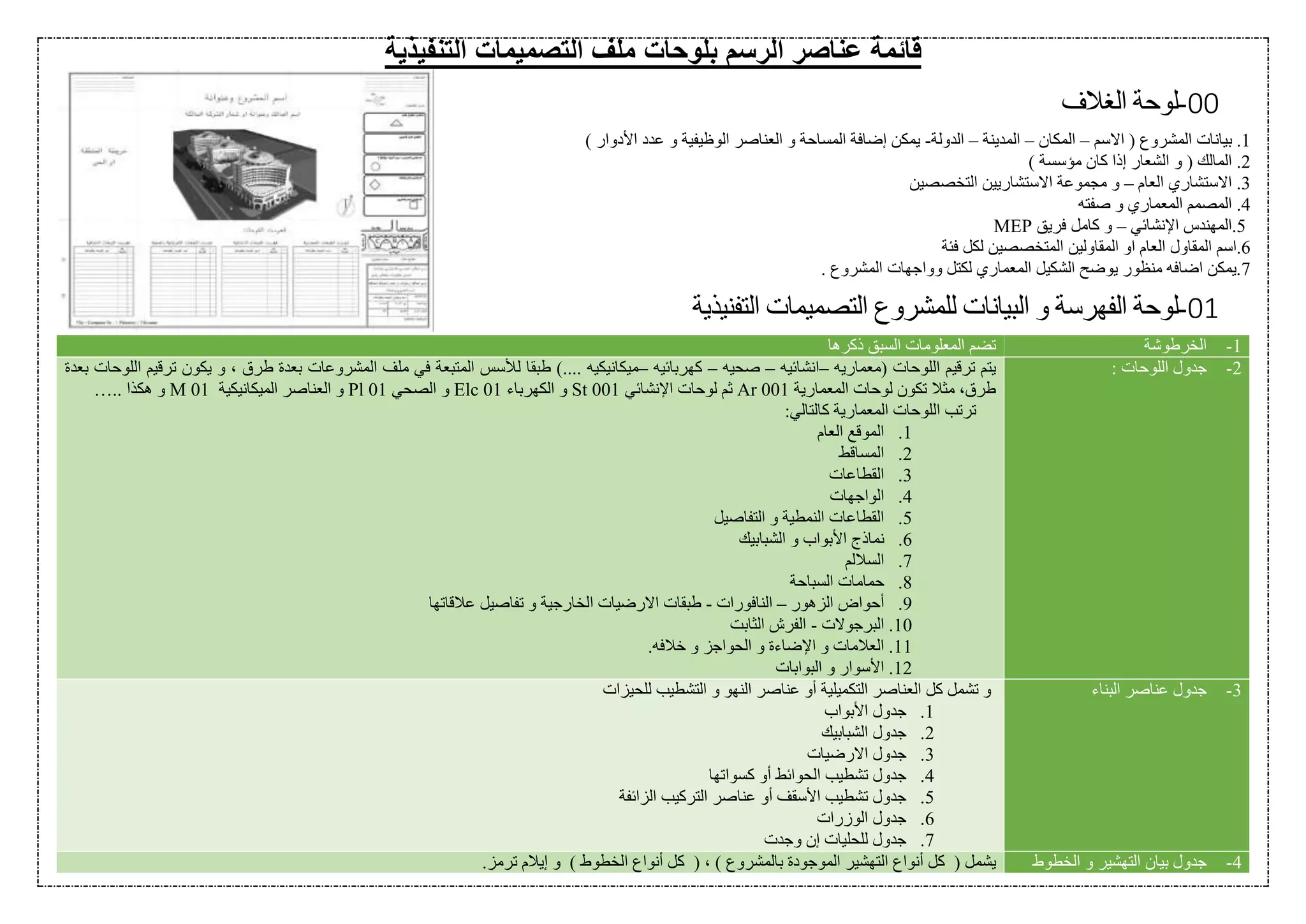

1. ‫التنفيذية‬ ‫التصميمات‬ ‫ملف‬ ‫بلوحات‬ ‫الرسم‬ ‫عناصر‬ ‫قائمة‬
00-‫الغالف‬ ‫لوحة‬
1( ‫المشروع‬ ‫بيانات‬ .‫االسم‬–‫المكان‬–‫المدينة‬–‫الدولة‬-) ‫األدوار‬ ‫عدد‬ ‫و‬ ‫الوظيفية‬ ‫العناصر‬ ‫و‬ ‫المساحة‬ ‫إضافة‬ ‫يمكن‬
2( ‫المالك‬ .‫مؤسسة‬ ‫كان‬ ‫إذا‬ ‫الشعار‬ ‫و‬)
3‫العام‬ ‫االستشاري‬ .–‫التخص‬ ‫االستشاريين‬ ‫مجموعة‬ ‫و‬‫صين‬
4.‫صفته‬ ‫و‬ ‫المعماري‬ ‫المصمم‬
5.‫اإلنشائي‬ ‫المهندس‬–‫فريق‬ ‫كامل‬ ‫و‬MEP
6‫المقاول‬ ‫.اسم‬‫العام‬‫المقاولين‬ ‫او‬‫فئة‬ ‫لكل‬ ‫المتخصصين‬
7. ‫المشروع‬ ‫وواجهات‬ ‫لكتل‬ ‫المعماري‬ ‫الشكيل‬ ‫يوضح‬ ‫منظور‬ ‫اضافه‬ ‫.يمكن‬
01-‫التفنيذية‬ ‫التصميمات‬ ‫للمشروع‬ ‫البيانات‬ ‫و‬ ‫الفهرسة‬ ‫لوحة‬
1-‫الخرطوشة‬‫المعلو‬ ‫تضم‬‫ذكرها‬ ‫السبق‬ ‫مات‬
2-: ‫اللوحات‬ ‫جدول‬‫اللوحات‬ ‫ترقيم‬ ‫يتم‬‫(معماريه‬–‫انشائيه‬–‫صحيه‬–‫كهربائيه‬–).... ‫ميكانيكيه‬‫طبقا‬‫ل‬‫بعدة‬ ‫اللوحات‬ ‫ترقيم‬ ‫يكون‬ ‫و‬ ، ‫طرق‬ ‫بعدة‬ ‫المشروعات‬ ‫ملف‬ ‫في‬ ‫المتبعة‬ ‫ألسس‬
‫المعمارية‬ ‫لوحات‬ ‫تكون‬ ‫مثال‬ ،‫طرق‬Ar 001‫اإلنشائي‬ ‫لوحات‬ ‫ثم‬St 001‫الكهرباء‬ ‫و‬Elc 01‫الصحي‬ ‫و‬Pl 01‫ال‬ ‫و‬‫الميكانيكية‬ ‫عناصر‬M 01‫هكذا‬ ‫و‬…..
:‫كالتالي‬ ‫المعمارية‬ ‫اللوحات‬ ‫ترتب‬
1.‫العام‬ ‫الموقع‬
2.‫المساقط‬
3.‫القطاعات‬
4.‫الواجهات‬
5.‫التفاصيل‬ ‫و‬ ‫النمطية‬ ‫القطاعات‬
6.‫الشبابيك‬ ‫و‬ ‫األبواب‬ ‫نماذج‬
7.‫الساللم‬
8.‫السباحة‬ ‫حمامات‬
9.‫الزهور‬ ‫أحواض‬–‫النافورات‬-‫ا‬ ‫االرضيات‬ ‫طبقات‬‫عالقاتها‬ ‫تفاصيل‬ ‫و‬ ‫لخارجية‬
10.‫البرجوالت‬-‫الثابت‬ ‫الفرش‬
11..‫خالفه‬ ‫و‬ ‫الحواجز‬ ‫و‬ ‫اإلضاءة‬ ‫و‬ ‫العالمات‬
12.‫البوابات‬ ‫و‬ ‫األسوار‬
3-‫البناء‬ ‫عناصر‬ ‫جدول‬‫للحيزات‬ ‫التشطيب‬ ‫و‬ ‫النهو‬ ‫عناصر‬ ‫أو‬ ‫التكميلية‬ ‫العناصر‬ ‫كل‬ ‫تشمل‬ ‫و‬
1.‫األبواب‬ ‫جدول‬
2.‫الشبابيك‬ ‫جدول‬
3.‫االرضيات‬ ‫جدول‬
4.‫أو‬ ‫الحوائط‬ ‫تشطيب‬ ‫جدول‬‫كسواتها‬
5.‫الزائفة‬ ‫التركيب‬ ‫عناصر‬ ‫أو‬ ‫األسقف‬ ‫تشطيب‬ ‫جدول‬
6.‫الوزرات‬ ‫جدول‬
7.‫وجدت‬ ‫إن‬ ‫للحليات‬ ‫جدول‬
4-‫الخطوط‬ ‫و‬ ‫التهشير‬ ‫بيان‬ ‫جدول‬‫يشمل‬(‫أ‬ ‫كل‬‫بالمشروع‬ ‫الموجودة‬ ‫التهشير‬ ‫نواع‬( ، )‫الخطوط‬ ‫أنواع‬ ‫كل‬).‫ترمز‬ ‫إيالم‬ ‫و‬

2. 5-:‫العالمات‬ ‫جدول‬‫بالرسومات‬ ‫الموجودة‬ ‫للعالمات‬ ‫جدول‬‫عالما‬ ‫مثل‬‫،و‬ ‫القطاع‬ ‫و‬ ‫المسقط‬ ‫فب‬ ‫المنسوب‬ ‫ت‬
6-‫االختصارات‬ ‫جدول‬

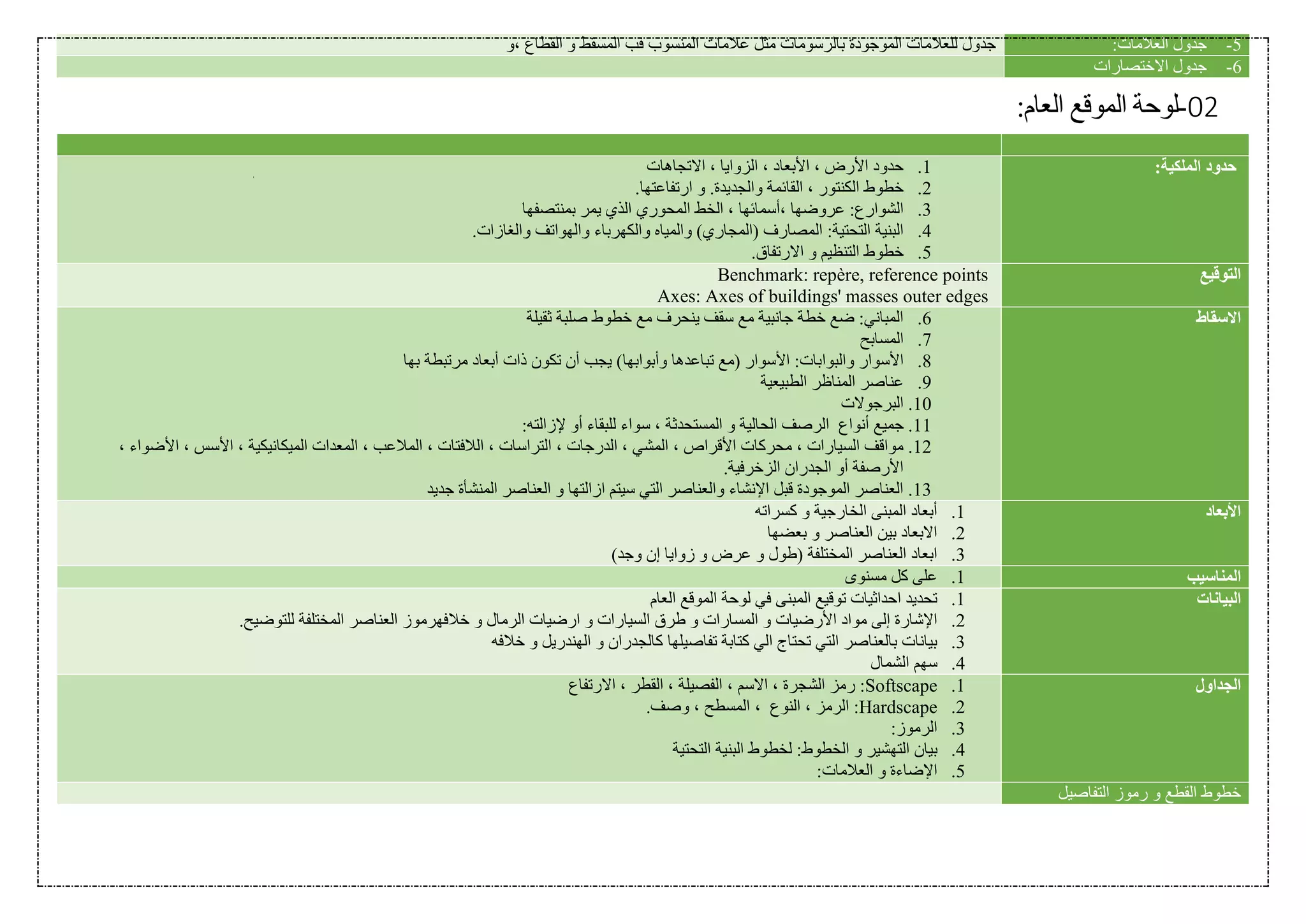

02-‫ل‬‫العام‬ ‫الموقع‬ ‫وحة‬:
:‫الملكية‬ ‫حدود‬1.‫االتجاهات‬ ، ‫الزوايا‬ ، ‫األبعاد‬ ، ‫األرض‬ ‫حدود‬
2.‫ارتفاع‬ ‫و‬ .‫والجديدة‬ ‫القائمة‬ ، ‫الكنتور‬ ‫خطوط‬‫تها‬.
3.‫عر‬ :‫الشوارع‬‫و‬‫ض‬، ‫ها‬‫أسما‬‫ئها‬‫المحوري‬ ‫الخط‬ ،‫بمنتصفها‬ ‫يمر‬ ‫الذي‬
4.‫ال‬ :‫التحتية‬ ‫البنية‬.‫والغازات‬ ‫والهواتف‬ ‫والكهرباء‬ ‫والمياه‬ )‫(المجاري‬ ‫مصارف‬
5..‫االرتفاق‬ ‫و‬ ‫التنظيم‬ ‫خطوط‬
‫التوقيع‬Benchmark: repère, reference points
Axes: Axes of buildings' masses outer edges
‫االسقاط‬6.‫ثقيلة‬ ‫صلبة‬ ‫خطوط‬ ‫مع‬ ‫ينحرف‬ ‫سقف‬ ‫مع‬ ‫جانبية‬ ‫خطة‬ ‫ضع‬ :‫المباني‬
7.‫المسابح‬
8.‫والبوا‬ ‫األسوار‬‫بها‬ ‫مرتبطة‬ ‫أبعاد‬ ‫ذات‬ ‫تكون‬ ‫أن‬ ‫يجب‬ )‫وأبوابها‬ ‫تباعدها‬ ‫(مع‬ ‫األسوار‬ :‫بات‬
9.‫الطبيعية‬ ‫المناظر‬ ‫عناصر‬
10.‫البرجوالت‬
11.‫جميع‬‫أنواع‬‫الحالي‬ ‫الرصف‬‫المستحدثة‬ ‫و‬ ‫ة‬:‫إلزالته‬ ‫أو‬ ‫للبقاء‬ ‫سواء‬ ،
12.‫المعد‬ ، ‫المالعب‬ ، ‫الالفتات‬ ، ‫التراسات‬ ، ‫الدرجات‬ ، ‫المشي‬ ، ‫األقراص‬ ‫محركات‬ ، ‫السيارات‬ ‫مواقف‬، ‫األضواء‬ ، ‫األسس‬ ، ‫الميكانيكية‬ ‫ات‬
.‫الزخرفية‬ ‫الجدران‬ ‫أو‬ ‫األرصفة‬
13.‫جديد‬ ‫المنشأة‬ ‫العناصر‬ ‫و‬ ‫ازالتها‬ ‫سيتم‬ ‫التي‬ ‫والعناصر‬ ‫اإلنشاء‬ ‫قبل‬ ‫الموجودة‬ ‫العناصر‬
‫األبعاد‬1.‫كسراته‬ ‫و‬ ‫الخارجية‬ ‫المبنى‬ ‫أبعاد‬
2.‫بعضها‬ ‫و‬ ‫العناصر‬ ‫بين‬ ‫االبعاد‬
3.‫الم‬ ‫العناصر‬ ‫ابعاد‬‫خ‬‫(طول‬ ‫تلفة‬‫إ‬ ‫زوايا‬ ‫و‬ ‫عرض‬ ‫و‬)‫وجد‬ ‫ن‬
‫المناسيب‬1.‫مسنوى‬ ‫كل‬ ‫على‬
‫البيانات‬1.‫العام‬ ‫الموقع‬ ‫لوحة‬ ‫في‬ ‫المبنى‬ ‫توقيع‬ ‫احداثيات‬ ‫تحديد‬
2.‫األرضيات‬ ‫مواد‬ ‫إلى‬ ‫اإلشارة‬‫خالفه‬ ‫و‬ ‫الرمال‬ ‫ارضيات‬ ‫و‬ ‫السيارات‬ ‫طرق‬ ‫و‬ ‫المسارات‬ ‫و‬.‫للتوضيح‬ ‫المختلفة‬ ‫العناصر‬ ‫رموز‬
3.‫ال‬ ‫و‬ ‫كالجدران‬ ‫تفاصيلها‬ ‫كتابة‬ ‫الي‬ ‫تحتاج‬ ‫التي‬ ‫بالعناصر‬ ‫بيانات‬‫خالفه‬ ‫و‬ ‫هندريل‬
4.‫الشمال‬ ‫سهم‬
‫الجداول‬1.Softscape، ‫االسم‬ ، ‫الشجرة‬ ‫رمز‬ :‫الفصيلة‬‫االرتفاع‬ ، ‫القطر‬ ،
2.Hardscape:‫الرمز‬،‫النوع‬،‫المسطح‬.‫وصف‬ ،
3.:‫الرموز‬
4.‫الخطوط‬ ‫و‬ ‫التهشير‬ ‫بيان‬‫التحتية‬ ‫البنية‬ ‫لخطوط‬ :
5.‫العالمات‬ ‫و‬ ‫اإلضاءة‬:
‫التفاصيل‬ ‫رموز‬ ‫و‬ ‫القطع‬ ‫خطوط‬

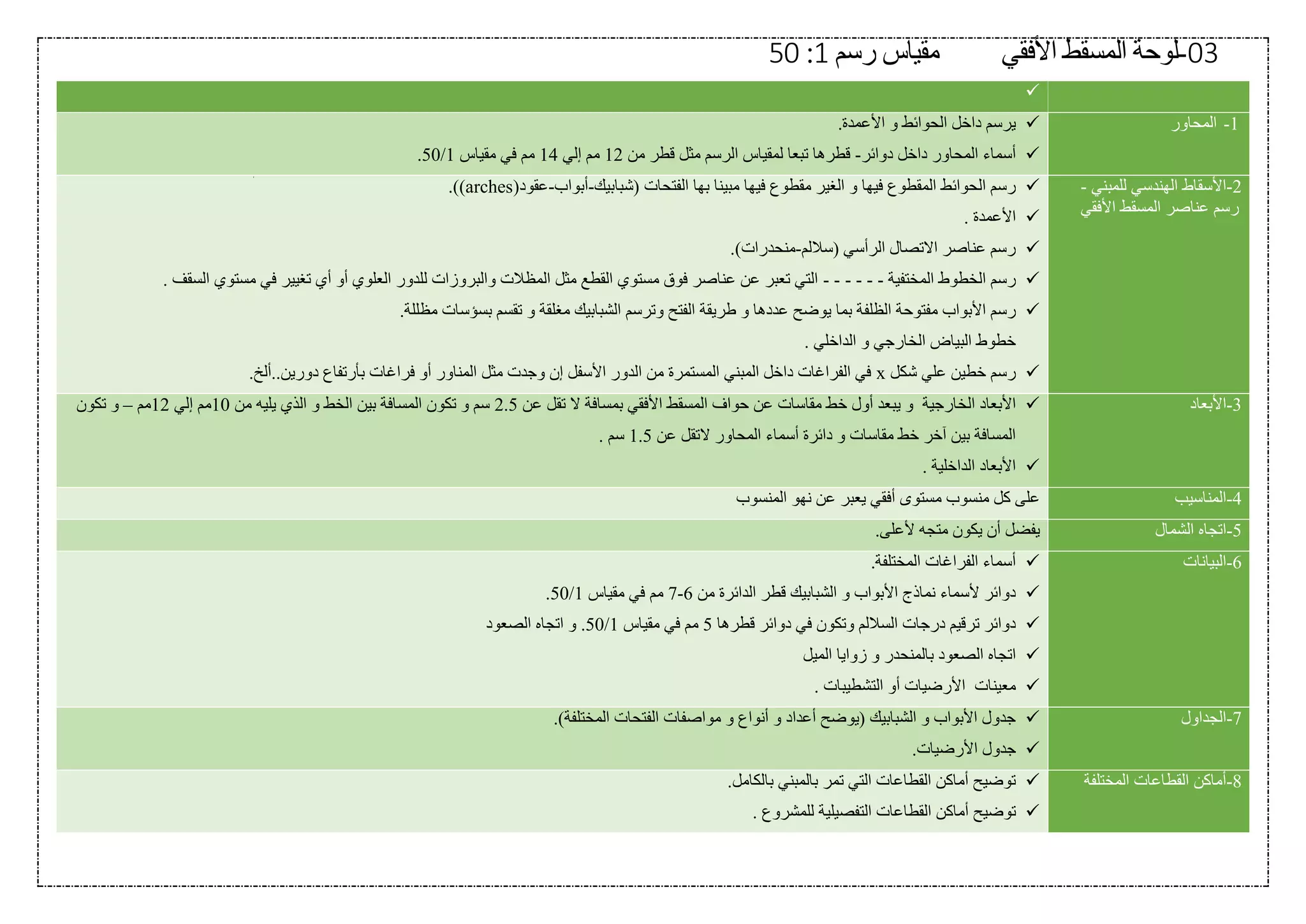

3. 03-‫لوحة‬‫ا‬ ‫المسقط‬‫ألفقي‬‫رسم‬ ‫مقياس‬1:50

1-‫المحاور‬.‫األعمدة‬ ‫و‬ ‫الحوائط‬ ‫داخل‬ ‫يرسم‬
‫دوائر‬ ‫داخل‬ ‫المحاور‬ ‫أسماء‬-‫من‬ ‫قطر‬ ‫مثل‬ ‫الرسم‬ ‫لمقياس‬ ‫تبعا‬ ‫قطرها‬12‫إلي‬ ‫مم‬14‫مقياس‬ ‫في‬ ‫مم‬1/50.
2-‫للمبني‬ ‫الهندسي‬ ‫األسقاط‬-
‫األفقي‬ ‫المسقط‬ ‫عناصر‬ ‫رسم‬
‫فيه‬ ‫مقطوع‬ ‫الغير‬ ‫و‬ ‫فيها‬ ‫المقطوع‬ ‫الحوائط‬ ‫رسم‬‫(شبابيك‬ ‫الفتحات‬ ‫بها‬ ‫مبينا‬ ‫ا‬-‫أبواب‬-(‫عقود‬arches.))
. ‫األعمدة‬
‫(ساللم‬ ‫الرأسي‬ ‫االتصال‬ ‫عناصر‬ ‫رسم‬-.)‫منحدرات‬
‫المختفية‬ ‫الخطوط‬ ‫رسم‬------. ‫السقف‬ ‫مستوي‬ ‫في‬ ‫تغيير‬ ‫أي‬ ‫أو‬ ‫العلوي‬ ‫للدور‬ ‫والبروزات‬ ‫المظالت‬ ‫مثل‬ ‫القطع‬ ‫مستوي‬ ‫فوق‬ ‫عناصر‬ ‫عن‬ ‫تعبر‬ ‫التي‬
‫الظلف‬ ‫مفتوحة‬ ‫األبواب‬ ‫رسم‬.‫مظللة‬ ‫بسؤسات‬ ‫تقسم‬ ‫و‬ ‫مغلقة‬ ‫الشبابيك‬ ‫وترسم‬ ‫الفتح‬ ‫طريقة‬ ‫و‬ ‫عددها‬ ‫يوضح‬ ‫بما‬ ‫ة‬
. ‫الداخلي‬ ‫و‬ ‫الخارجي‬ ‫البياض‬ ‫خطوط‬
‫شكل‬ ‫علي‬ ‫خطين‬ ‫رسم‬x.‫دورين..ألخ‬ ‫بأرتفاع‬ ‫فراغات‬ ‫أو‬ ‫المناور‬ ‫مثل‬ ‫وجدت‬ ‫إن‬ ‫األسفل‬ ‫الدور‬ ‫من‬ ‫المستمرة‬ ‫المبني‬ ‫داخل‬ ‫الفراغات‬ ‫في‬
3-‫األبعاد‬‫يب‬ ‫و‬ ‫الخارجية‬ ‫األبعاد‬‫عن‬ ‫تقل‬ ‫ال‬ ‫بمسافة‬ ‫األفقي‬ ‫المسقط‬ ‫حواف‬ ‫عن‬ ‫مقاسات‬ ‫خط‬ ‫أول‬ ‫عد‬2.5‫من‬ ‫يليه‬ ‫الذي‬ ‫و‬ ‫الخط‬ ‫بين‬ ‫المسافة‬ ‫تكون‬ ‫و‬ ‫سم‬10‫إلي‬ ‫مم‬12‫مم‬–‫تكون‬ ‫و‬
‫عن‬ ‫التقل‬ ‫المحاور‬ ‫أسماء‬ ‫دائرة‬ ‫و‬ ‫مقاسات‬ ‫خط‬ ‫آخر‬ ‫بين‬ ‫المسافة‬1.5. ‫سم‬
. ‫الداخلية‬ ‫األبعاد‬
4-‫المناسيب‬‫نه‬ ‫عن‬ ‫يعبر‬ ‫أفقي‬ ‫مستوى‬ ‫منسوب‬ ‫كل‬ ‫على‬‫المنسوب‬ ‫و‬
5-‫الشمال‬ ‫اتجاه‬.‫ألعلى‬ ‫متجه‬ ‫يكون‬ ‫أن‬ ‫يفضل‬
6-‫البيانات‬.‫المختلفة‬ ‫الفراغات‬ ‫أسماء‬
‫من‬ ‫الدائرة‬ ‫قطر‬ ‫الشبابيك‬ ‫و‬ ‫األبواب‬ ‫نماذج‬ ‫ألسماء‬ ‫دوائر‬6-7‫مقياس‬ ‫في‬ ‫مم‬1/50.
‫قطرها‬ ‫دوائر‬ ‫في‬ ‫وتكون‬ ‫الساللم‬ ‫درجات‬ ‫ترقيم‬ ‫دوائر‬5‫مقياس‬ ‫في‬ ‫مم‬1/50.‫الصعود‬ ‫اتجاه‬ ‫و‬
‫الصع‬ ‫اتجاه‬‫بالمنحدر‬ ‫ود‬‫الميل‬ ‫زوايا‬ ‫و‬
. ‫التشطيبات‬ ‫أو‬ ‫األرضيات‬ ‫معينات‬
7-‫الجداول‬.)‫المختلفة‬ ‫الفتحات‬ ‫مواصفات‬ ‫و‬ ‫أنواع‬ ‫و‬ ‫أعداد‬ ‫(يوضح‬ ‫الشبابيك‬ ‫و‬ ‫األبواب‬ ‫جدول‬
.‫األرضيات‬ ‫جدول‬
8-‫المختلفة‬ ‫القطاعات‬ ‫أماكن‬.‫بالكامل‬ ‫بالمبني‬ ‫تمر‬ ‫التي‬ ‫القطاعات‬ ‫أماكن‬ ‫توضيح‬
‫الت‬ ‫القطاعات‬ ‫أماكن‬ ‫توضيح‬. ‫للمشروع‬ ‫فصيلية‬

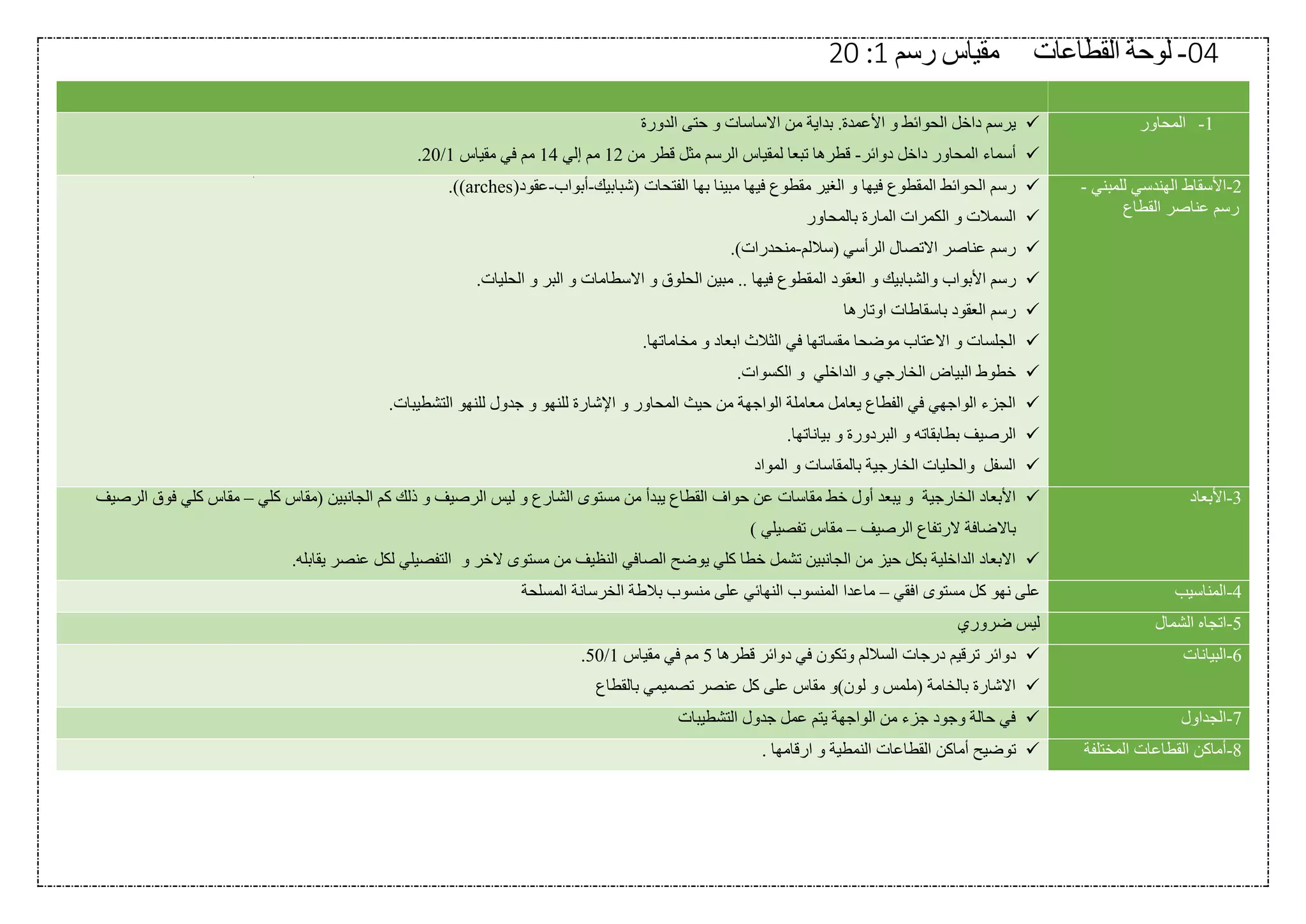

4. 04-‫لوحة‬‫القطاعات‬‫رسم‬ ‫مقياس‬1:20
1-‫المحاور‬.‫األعمدة‬ ‫و‬ ‫الحوائط‬ ‫داخل‬ ‫يرسم‬‫الدورة‬ ‫حتى‬ ‫و‬ ‫االساسات‬ ‫من‬ ‫بداية‬
‫دوائر‬ ‫داخل‬ ‫المحاور‬ ‫أسماء‬-‫من‬ ‫قطر‬ ‫مثل‬ ‫الرسم‬ ‫لمقياس‬ ‫تبعا‬ ‫قطرها‬12‫إلي‬ ‫مم‬14‫مقياس‬ ‫في‬ ‫مم‬1/20.
2-‫للمبني‬ ‫الهندسي‬ ‫األسقاط‬-
‫عناصر‬ ‫رسم‬‫القطاع‬
‫(شبابيك‬ ‫الفتحات‬ ‫بها‬ ‫مبينا‬ ‫فيها‬ ‫مقطوع‬ ‫الغير‬ ‫و‬ ‫فيها‬ ‫المقطوع‬ ‫الحوائط‬ ‫رسم‬-‫أبواب‬-(‫عقود‬arches.))
‫ال‬‫بالمحاور‬ ‫المارة‬ ‫الكمرات‬ ‫و‬ ‫سمالت‬
‫(ساللم‬ ‫الرأسي‬ ‫االتصال‬ ‫عناصر‬ ‫رسم‬-.)‫منحدرات‬
‫األبواب‬ ‫رسم‬‫و‬ ‫البر‬ ‫و‬ ‫االسطامات‬ ‫و‬ ‫الحلوق‬ ‫مبين‬ .. ‫فيها‬ ‫المقطوع‬ ‫العقود‬ ‫و‬ ‫والشبابيك‬.‫الحليات‬
‫اوتارها‬ ‫باسقاطات‬ ‫العقود‬ ‫رسم‬
.‫مخاماتها‬ ‫و‬ ‫ابعاد‬ ‫الثالث‬ ‫في‬ ‫مقساتها‬ ‫موضحا‬ ‫االعتاب‬ ‫و‬ ‫الجلسات‬
‫الداخلي‬ ‫و‬ ‫الخارجي‬ ‫البياض‬ ‫خطوط‬.‫الكسوات‬ ‫و‬
.‫التشطيبات‬ ‫للنهو‬ ‫جدول‬ ‫و‬ ‫للنهو‬ ‫اإلشارة‬ ‫و‬ ‫المحاور‬ ‫حيث‬ ‫من‬ ‫الواجهة‬ ‫معاملة‬ ‫يعامل‬ ‫الفطاع‬ ‫في‬ ‫الواجهي‬ ‫الجزء‬
‫بطابقاته‬ ‫الرصيف‬.‫بياناتها‬ ‫و‬ ‫البردورة‬ ‫و‬
‫المواد‬ ‫و‬ ‫بالمقاسات‬ ‫الخارجية‬ ‫والحليات‬ ‫السفل‬
3-‫األبعاد‬‫حواف‬ ‫عن‬ ‫مقاسات‬ ‫خط‬ ‫أول‬ ‫يبعد‬ ‫و‬ ‫الخارجية‬ ‫األبعاد‬‫كلي‬ ‫(مقاس‬ ‫الجانبين‬ ‫كم‬ ‫ذلك‬ ‫و‬ ‫الرصيف‬ ‫ليس‬ ‫و‬ ‫الشارع‬ ‫مستوى‬ ‫من‬ ‫يبدأ‬ ‫القطاع‬–‫كلي‬ ‫مقاس‬‫الرصيف‬ ‫فوق‬
‫الرصيف‬ ‫الرتفاع‬ ‫باالضافة‬–‫تفصيلي‬ ‫مقاس‬)
‫الخر‬ ‫مستوى‬ ‫من‬ ‫النظيف‬ ‫الصافي‬ ‫يوضح‬ ‫كلي‬ ‫خطا‬ ‫تشمل‬ ‫الجانبين‬ ‫من‬ ‫حيز‬ ‫بكل‬ ‫الداخلية‬ ‫االبعاد‬‫و‬‫يقابله‬ ‫عنصر‬ ‫لكل‬ ‫التفصيلي‬.
4-‫المناسيب‬‫افقي‬ ‫مستوى‬ ‫كل‬ ‫نهو‬ ‫على‬–‫المسلحة‬ ‫الخرسانة‬ ‫بالطة‬ ‫منسوب‬ ‫على‬ ‫النهائي‬ ‫المنسوب‬ ‫ماعدا‬
5-‫الشمال‬ ‫اتجاه‬‫ضروري‬ ‫ليس‬
6-‫البيانات‬‫ترقيم‬ ‫دوائر‬‫قطرها‬ ‫دوائر‬ ‫في‬ ‫وتكون‬ ‫الساللم‬ ‫درجات‬5‫مقياس‬ ‫في‬ ‫مم‬1/50.
‫بالقطاع‬ ‫تصميمي‬ ‫عنصر‬ ‫كل‬ ‫على‬ ‫مقاس‬ ‫لون)و‬ ‫و‬ ‫(ملمس‬ ‫بالخامة‬ ‫االشارة‬
7-‫الجداول‬‫التشطيبات‬ ‫جدول‬ ‫عمل‬ ‫يتم‬ ‫الواجهة‬ ‫من‬ ‫جزء‬ ‫وجود‬ ‫حالة‬ ‫في‬
8-‫المختلفة‬ ‫القطاعات‬ ‫أماكن‬‫القطاعات‬ ‫أماكن‬ ‫توضيح‬‫ارقامها‬ ‫و‬ ‫النمطية‬.

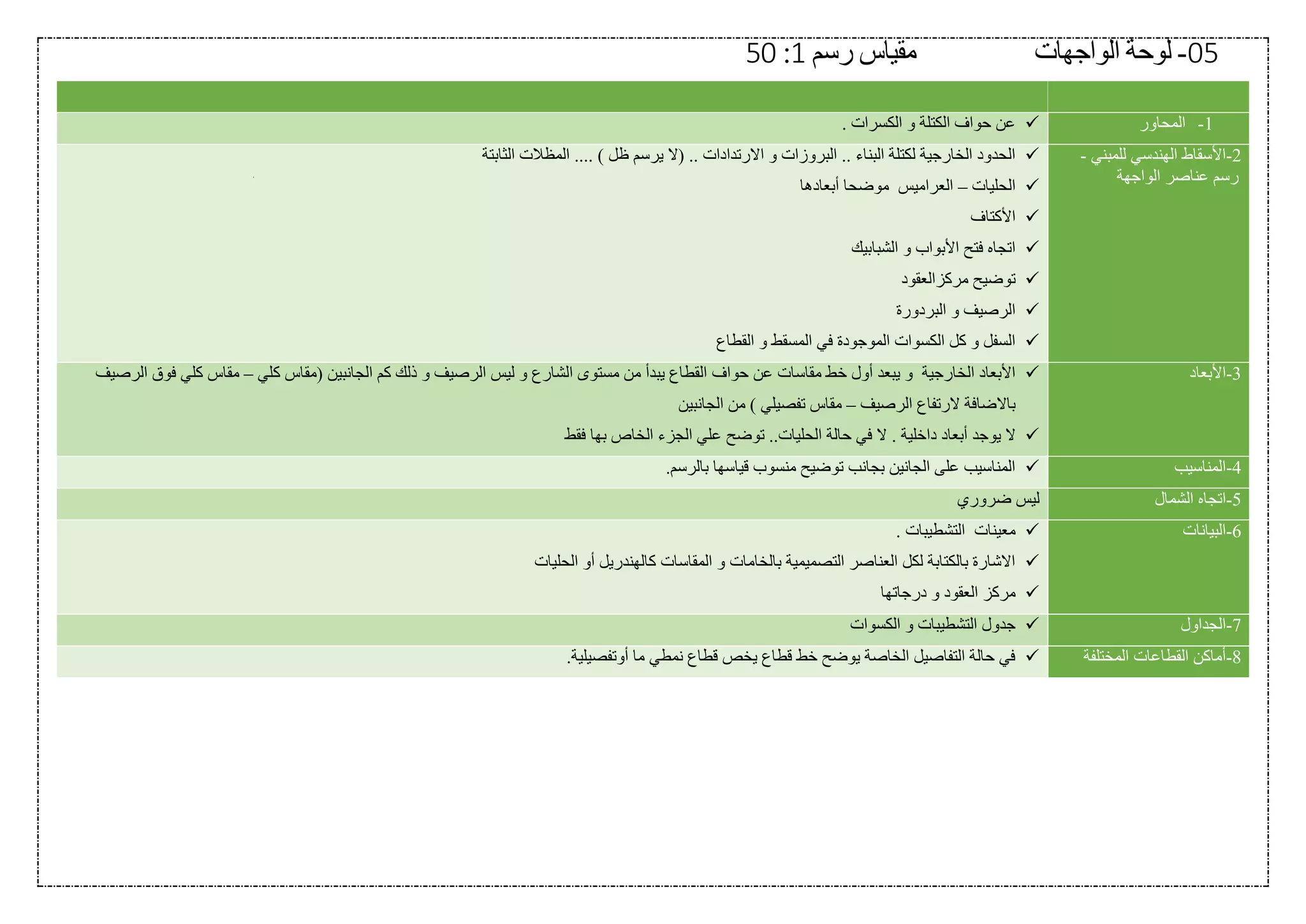

5. 05-‫لوحة‬‫الواجهات‬‫رسم‬ ‫مقياس‬1:50
1-‫المحاور‬. ‫الكسرات‬ ‫و‬ ‫الكتلة‬ ‫حواف‬ ‫عن‬
2-‫للمبني‬ ‫الهندسي‬ ‫األسقاط‬-
‫عناصر‬ ‫رسم‬‫الواجهة‬
.... ) ‫ظل‬ ‫يرسم‬ ‫(ال‬ .. ‫االرتدادات‬ ‫و‬ ‫البروزات‬ .. ‫البناء‬ ‫لكتلة‬ ‫الخارجية‬ ‫الحدود‬‫الثابتة‬ ‫المظالت‬
‫الحليات‬–‫أبعادها‬ ‫موضحا‬ ‫العراميس‬
‫األ‬‫كتاف‬
‫الشبابيك‬ ‫و‬ ‫األبواب‬ ‫فتح‬ ‫اتجاه‬
‫مركزالعقود‬ ‫توضيح‬
‫البردورة‬ ‫و‬ ‫الرصيف‬
‫القطاع‬ ‫و‬ ‫المسقط‬ ‫في‬ ‫الموجودة‬ ‫الكسوات‬ ‫كل‬ ‫و‬ ‫السفل‬
3-‫األبعاد‬‫حواف‬ ‫عن‬ ‫مقاسات‬ ‫خط‬ ‫أول‬ ‫يبعد‬ ‫و‬ ‫الخارجية‬ ‫األبعاد‬‫كلي‬ ‫(مقاس‬ ‫الجانبين‬ ‫كم‬ ‫ذلك‬ ‫و‬ ‫الرصيف‬ ‫ليس‬ ‫و‬ ‫الشارع‬ ‫مستوى‬ ‫من‬ ‫يبدأ‬ ‫القطاع‬–‫كل‬ ‫مقاس‬‫الرصيف‬ ‫فوق‬ ‫ي‬
‫الرصيف‬ ‫الرتفاع‬ ‫باالضافة‬–‫الجانبين‬ ‫من‬ ) ‫تفصيلي‬ ‫مقاس‬
‫يوجد‬ ‫ال‬. ‫داخلية‬ ‫أبعاد‬‫فقط‬ ‫بها‬ ‫الخاص‬ ‫الجزء‬ ‫علي‬ ‫توضح‬ ..‫الحليات‬ ‫حالة‬ ‫في‬ ‫ال‬
4-‫المناسيب‬.‫بالرسم‬ ‫قياسها‬ ‫منسوب‬ ‫توضيح‬ ‫بجانب‬ ‫الجانين‬ ‫على‬ ‫المناسيب‬
5-‫الشمال‬ ‫اتجاه‬‫ضروري‬ ‫ليس‬
6-‫البيانات‬‫التش‬ ‫معينات‬. ‫طيبات‬
‫الحليات‬ ‫أو‬ ‫كالهندريل‬ ‫المقاسات‬ ‫و‬ ‫بالخامات‬ ‫التصميمية‬ ‫العناصر‬ ‫لكل‬ ‫بالكتابة‬ ‫االشارة‬
‫درجاتها‬ ‫و‬ ‫العقود‬ ‫مركز‬
7-‫الجداول‬‫الكسوات‬ ‫و‬ ‫التشطيبات‬ ‫جدول‬
8-‫المختلفة‬ ‫القطاعات‬ ‫أماكن‬.‫أوتفصيلية‬ ‫ما‬ ‫نمطي‬ ‫قطاع‬ ‫يخص‬ ‫قطاع‬ ‫خط‬ ‫يوضح‬ ‫الخاصة‬ ‫التفاصيل‬ ‫حالة‬ ‫في‬

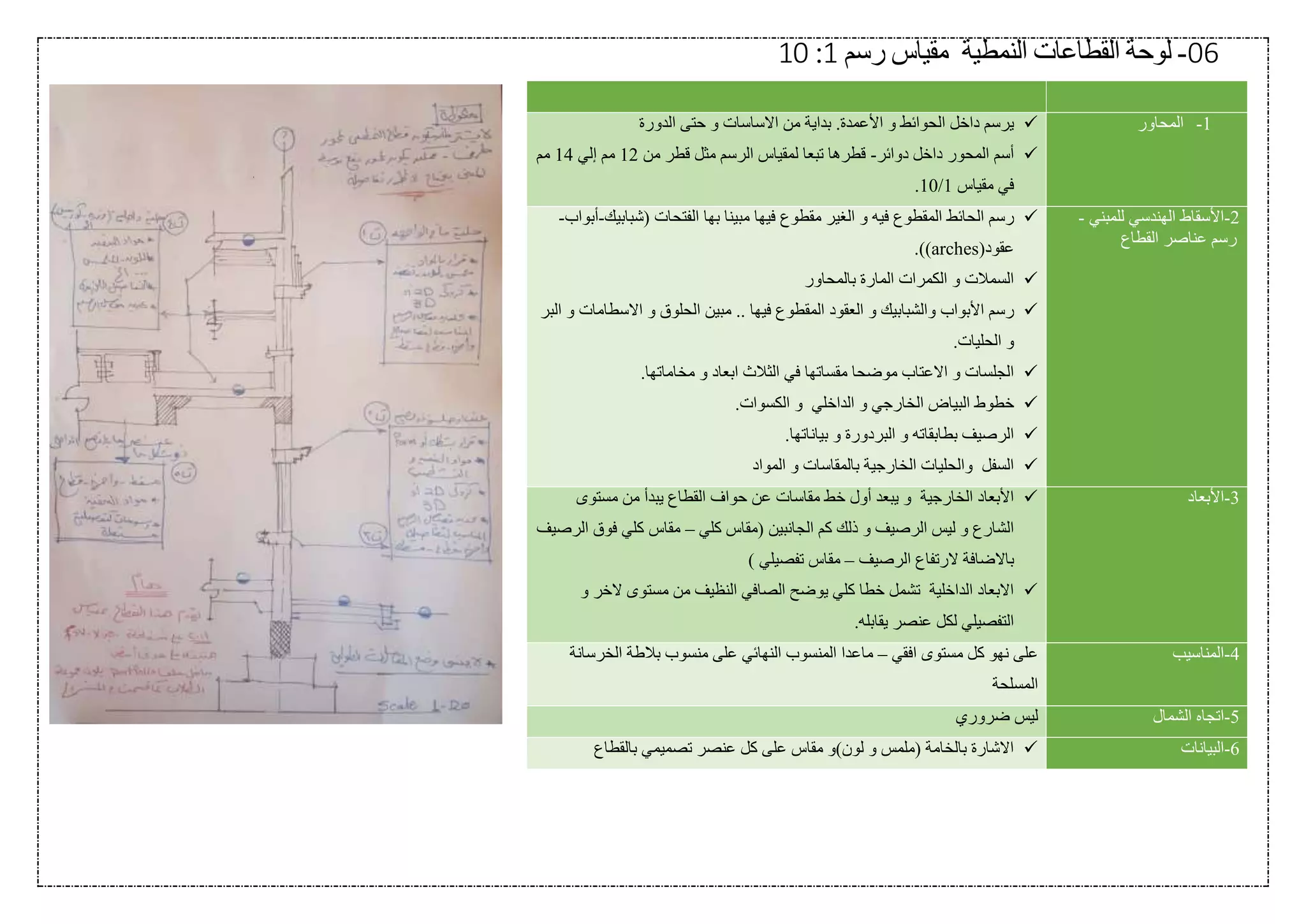

6. 06-‫لوحة‬‫ا‬ ‫القطاعات‬‫لنمطية‬‫رسم‬ ‫مقياس‬1:10
1-‫المحاور‬.‫األعمدة‬ ‫و‬ ‫الحوائط‬ ‫داخل‬ ‫يرسم‬‫الدورة‬ ‫حتى‬ ‫و‬ ‫االساسات‬ ‫من‬ ‫بداية‬
‫دوائر‬ ‫داخل‬ ‫المحور‬ ‫أسم‬-‫من‬ ‫قطر‬ ‫مثل‬ ‫الرسم‬ ‫لمقياس‬ ‫تبعا‬ ‫قطرها‬12‫إلي‬ ‫مم‬14‫مم‬
‫مقياس‬ ‫في‬1/10.
2-‫للمبني‬ ‫الهندسي‬ ‫األسقاط‬-
‫عناصر‬ ‫رسم‬‫القطاع‬
‫الح‬ ‫رسم‬‫ال‬ ‫و‬ ‫فيه‬ ‫المقطوع‬ ‫ائط‬‫(شبابيك‬ ‫الفتحات‬ ‫بها‬ ‫مبينا‬ ‫فيها‬ ‫مقطوع‬ ‫غير‬-‫أبواب‬-
(‫عقود‬arches.))
‫بالمحاور‬ ‫المارة‬ ‫الكمرات‬ ‫و‬ ‫السمالت‬
‫األبواب‬ ‫رسم‬‫البر‬ ‫و‬ ‫االسطامات‬ ‫و‬ ‫الحلوق‬ ‫مبين‬ .. ‫فيها‬ ‫المقطوع‬ ‫العقود‬ ‫و‬ ‫والشبابيك‬
.‫الحليات‬ ‫و‬
.‫مخاماتها‬ ‫و‬ ‫ابعاد‬ ‫الثالث‬ ‫في‬ ‫مقساتها‬ ‫موضحا‬ ‫االعتاب‬ ‫و‬ ‫الجلسات‬
‫الب‬ ‫خطوط‬‫الداخلي‬ ‫و‬ ‫الخارجي‬ ‫ياض‬.‫الكسوات‬ ‫و‬
.‫بياناتها‬ ‫و‬ ‫البردورة‬ ‫و‬ ‫بطابقاته‬ ‫الرصيف‬
‫المواد‬ ‫و‬ ‫بالمقاسات‬ ‫الخارجية‬ ‫والحليات‬ ‫السفل‬
3-‫األبعاد‬‫حواف‬ ‫عن‬ ‫مقاسات‬ ‫خط‬ ‫أول‬ ‫يبعد‬ ‫و‬ ‫الخارجية‬ ‫األبعاد‬‫مستوى‬ ‫من‬ ‫يبدأ‬ ‫القطاع‬
‫كلي‬ ‫(مقاس‬ ‫الجانبين‬ ‫كم‬ ‫ذلك‬ ‫و‬ ‫الرصيف‬ ‫ليس‬ ‫و‬ ‫الشارع‬–‫كلي‬ ‫مقاس‬‫الرصيف‬ ‫فوق‬
‫الرصيف‬ ‫الرتفاع‬ ‫باالضافة‬–) ‫تفصيلي‬ ‫مقاس‬
‫و‬ ‫الخر‬ ‫مستوى‬ ‫من‬ ‫النظيف‬ ‫الصافي‬ ‫يوضح‬ ‫كلي‬ ‫خطا‬ ‫تشمل‬ ‫الداخلية‬ ‫االبعاد‬
‫يقابله‬ ‫عنصر‬ ‫لكل‬ ‫التفصيلي‬.
4-‫المناسيب‬‫افقي‬ ‫مستوى‬ ‫كل‬ ‫نهو‬ ‫على‬–‫الخرسانة‬ ‫بالطة‬ ‫منسوب‬ ‫على‬ ‫النهائي‬ ‫المنسوب‬ ‫ماعدا‬
‫المسلحة‬
5-‫الشمال‬ ‫اتجاه‬‫ض‬ ‫ليس‬‫روري‬
6-‫البيانات‬‫بالقطاع‬ ‫تصميمي‬ ‫عنصر‬ ‫كل‬ ‫على‬ ‫مقاس‬ ‫لون)و‬ ‫و‬ ‫(ملمس‬ ‫بالخامة‬ ‫االشارة‬

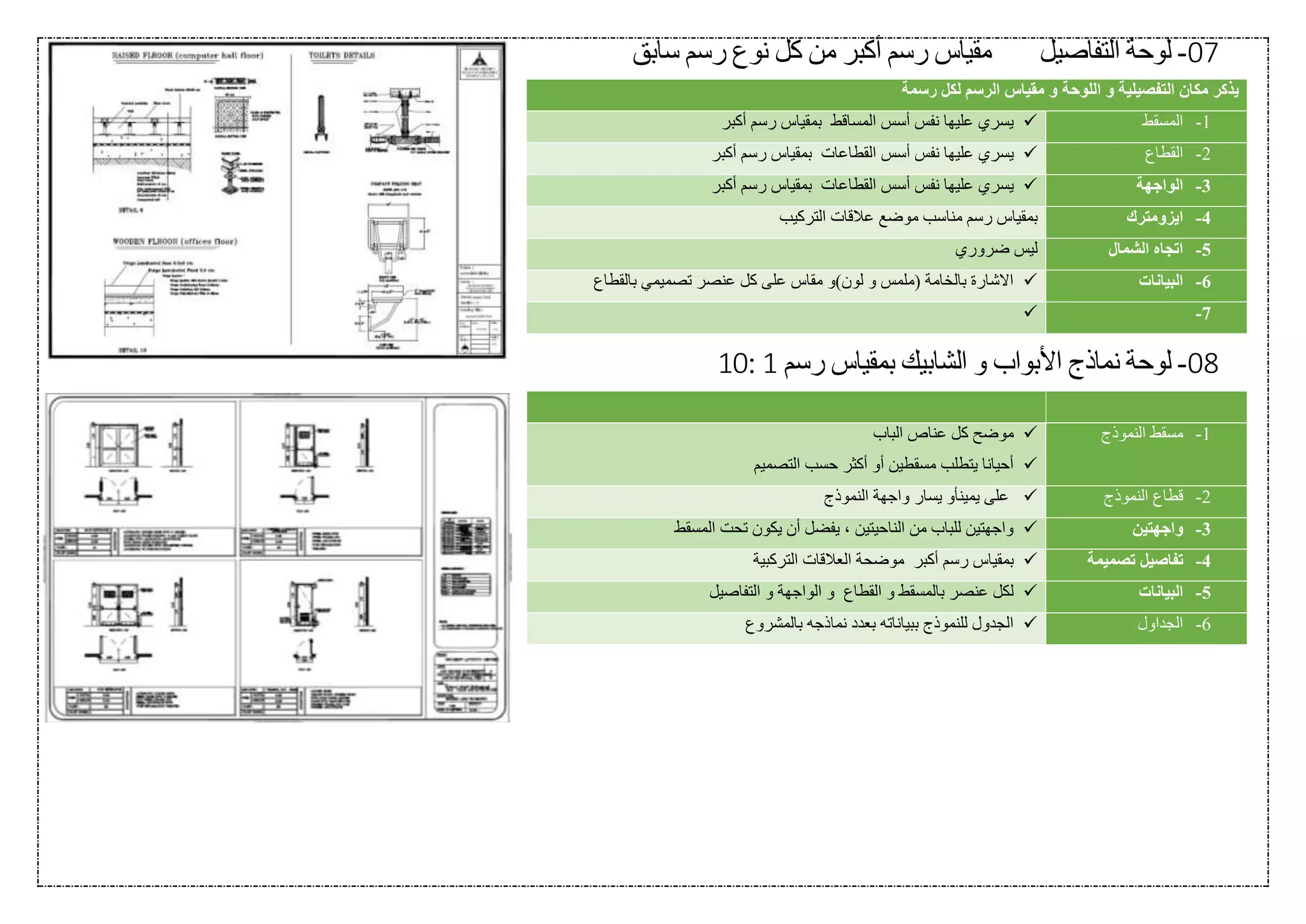

7. 07-‫لوحة‬‫التفاصيل‬‫سابق‬ ‫رسم‬ ‫نوع‬ ‫كل‬ ‫من‬ ‫أكبر‬ ‫رسم‬ ‫مقياس‬
‫رسمة‬ ‫لكل‬ ‫الرسم‬ ‫مقياس‬ ‫و‬ ‫اللوحة‬ ‫و‬ ‫التفصيلية‬ ‫مكان‬ ‫يذكر‬
1-‫المسقط‬‫أكبر‬ ‫رسم‬ ‫بمقياس‬ ‫المساقط‬ ‫أسس‬ ‫نفس‬ ‫عليها‬ ‫يسري‬
2-‫القطاع‬‫أسس‬ ‫نفس‬ ‫عليها‬ ‫يسري‬‫القطاعات‬‫أكبر‬ ‫رسم‬ ‫بمقياس‬
3-‫الواجهة‬‫أسس‬ ‫نفس‬ ‫عليها‬ ‫يسري‬‫القطاعات‬‫أكبر‬ ‫رسم‬ ‫بمقياس‬
4-‫ا‬‫ي‬‫ز‬‫ومترك‬‫التركيب‬ ‫عالقات‬ ‫موضع‬ ‫مناسب‬ ‫رسم‬ ‫بمقياس‬
5-‫الشمال‬ ‫اتجاه‬‫ضروري‬ ‫ليس‬
6-‫البيانات‬‫بالقطاع‬ ‫تصميمي‬ ‫عنصر‬ ‫كل‬ ‫على‬ ‫مقاس‬ ‫لون)و‬ ‫و‬ ‫(ملمس‬ ‫بالخامة‬ ‫االشارة‬
7-
08-‫لوحة‬‫الشابيك‬ ‫و‬ ‫األبواب‬ ‫نماذج‬‫رسم‬ ‫بمقياس‬1:10
1-‫النموذج‬ ‫مسقط‬‫موضح‬‫ك‬‫الباب‬ ‫عناص‬ ‫ل‬
‫التصميم‬ ‫حسب‬ ‫أكثر‬ ‫أو‬ ‫مسقطين‬ ‫يتطلب‬ ‫أحيانا‬
2-‫النموذج‬ ‫قطاع‬‫النموذج‬ ‫واجهة‬ ‫يسار‬ ‫يمينأو‬ ‫على‬
3-‫واجهتين‬‫المسقط‬ ‫تحت‬ ‫يكون‬ ‫أن‬ ‫يفضل‬ ، ‫الناحيتين‬ ‫من‬ ‫للباب‬ ‫واجهتين‬
4-‫تفاصيل‬‫تصميمة‬‫أكبر‬ ‫رسم‬ ‫بمقياس‬‫التركبية‬ ‫العالقات‬ ‫موضحة‬
5-‫البيانات‬‫ل‬‫القطاع‬ ‫و‬ ‫بالمسقط‬ ‫عنصر‬ ‫كل‬‫التفاصيل‬ ‫و‬ ‫الواجهة‬ ‫و‬
6-‫الجداول‬‫بالمشروع‬ ‫نماذجه‬ ‫بعدد‬ ‫ببياناته‬ ‫للنموذج‬ ‫الجدول‬

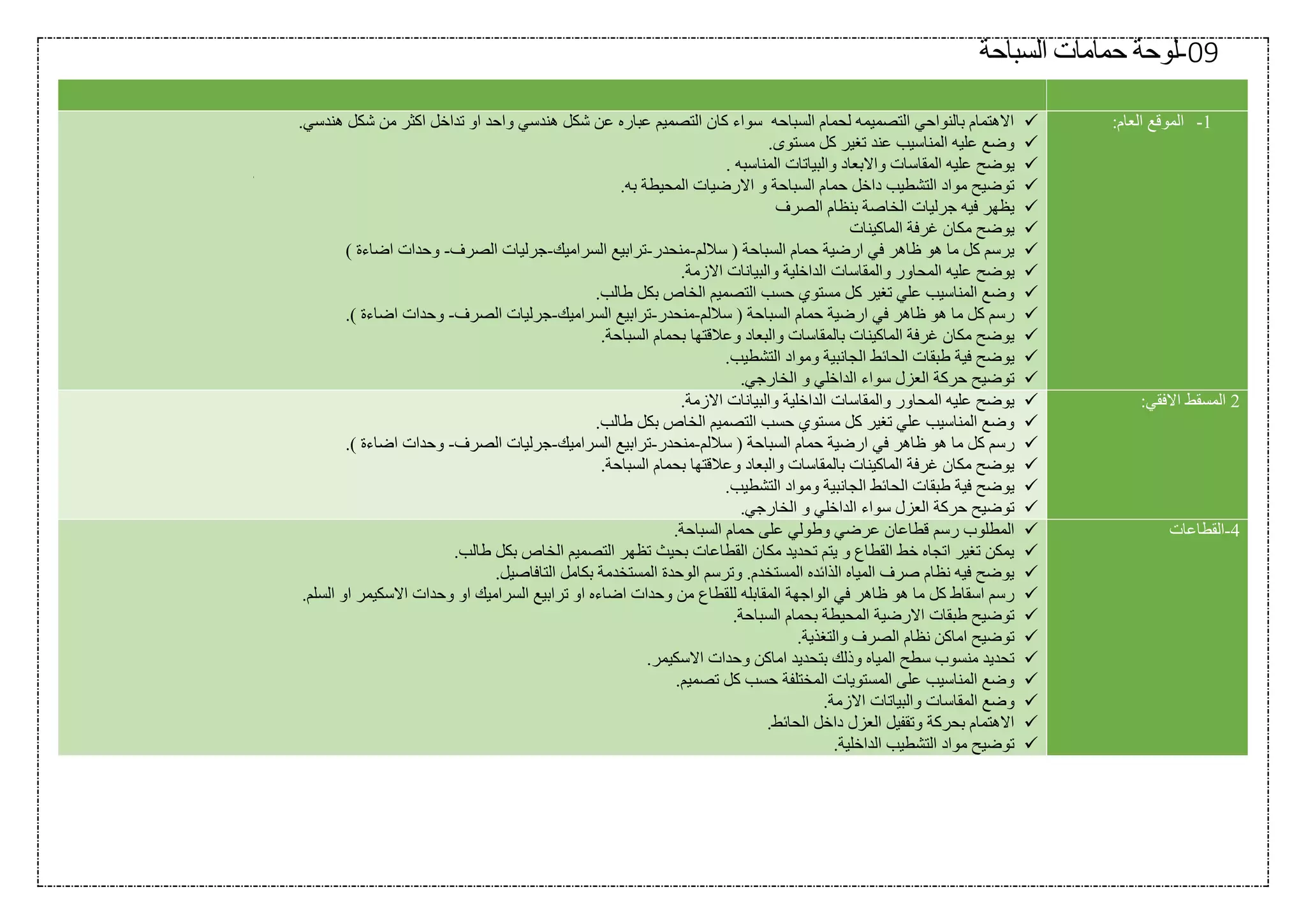

8. 09-‫لوحة‬‫السباحة‬ ‫حمامات‬
1-:‫العام‬ ‫الموقع‬.‫هندسي‬ ‫شكل‬ ‫من‬ ‫اكثر‬ ‫تداخل‬ ‫او‬ ‫واحد‬ ‫هندسي‬ ‫شكل‬ ‫عن‬ ‫عباره‬ ‫التصميم‬ ‫كان‬ ‫سواء‬ ‫السباحه‬ ‫لحمام‬ ‫التصميمه‬ ‫بالنواحي‬ ‫االهتمام‬
.‫مستوى‬ ‫كل‬ ‫تغير‬ ‫عند‬ ‫المناسيب‬ ‫عليه‬ ‫وضع‬
‫واال‬ ‫المقاسات‬ ‫عليه‬ ‫يوضح‬. ‫المناسبه‬ ‫والبياتات‬ ‫بعاد‬
.‫به‬ ‫المحيطة‬ ‫االرضيات‬ ‫و‬ ‫السباحة‬ ‫حمام‬ ‫داخل‬ ‫التشطيب‬ ‫مواد‬ ‫توضيح‬
‫الصرف‬ ‫بنظام‬ ‫الخاصة‬ ‫جرليات‬ ‫فيه‬ ‫يظهر‬
‫الماكينات‬ ‫غرفة‬ ‫مكان‬ ‫يوضح‬
‫ساللم‬ ( ‫السباحة‬ ‫حمام‬ ‫ارضية‬ ‫في‬ ‫ظاهر‬ ‫هو‬ ‫ما‬ ‫كل‬ ‫يرسم‬-‫منحدر‬-‫السراميك‬ ‫ترابيع‬-‫الصرف‬ ‫جرليات‬-) ‫اضاءة‬ ‫وحدات‬
‫عليه‬ ‫يوضح‬.‫االزمة‬ ‫والبيانات‬ ‫الداخلية‬ ‫والمقاسات‬ ‫المحاور‬
.‫طالب‬ ‫بكل‬ ‫الخاص‬ ‫التصميم‬ ‫حسب‬ ‫مستوي‬ ‫كل‬ ‫تغير‬ ‫علي‬ ‫المناسيب‬ ‫وضع‬
‫ساللم‬ ( ‫السباحة‬ ‫حمام‬ ‫ارضية‬ ‫في‬ ‫ظاهر‬ ‫هو‬ ‫ما‬ ‫كل‬ ‫رسم‬-‫منحدر‬-‫السراميك‬ ‫ترابيع‬-‫الصرف‬ ‫جرليات‬-.) ‫اضاءة‬ ‫وحدات‬
‫وعالقتها‬ ‫والبعاد‬ ‫بالمقاسات‬ ‫الماكينات‬ ‫غرفة‬ ‫مكان‬ ‫يوضح‬.‫السباحة‬ ‫بحمام‬
.‫التشطيب‬ ‫ومواد‬ ‫الجانبية‬ ‫الحائط‬ ‫طبقات‬ ‫فية‬ ‫يوضح‬
.‫الخارجي‬ ‫و‬ ‫الداخلي‬ ‫سواء‬ ‫العزل‬ ‫حركة‬ ‫توضيح‬
2:‫االفقي‬ ‫المسقط‬.‫االزمة‬ ‫والبيانات‬ ‫الداخلية‬ ‫والمقاسات‬ ‫المحاور‬ ‫عليه‬ ‫يوضح‬
.‫طالب‬ ‫بكل‬ ‫الخاص‬ ‫التصميم‬ ‫حسب‬ ‫مستوي‬ ‫كل‬ ‫تغير‬ ‫علي‬ ‫المناسيب‬ ‫وضع‬
‫في‬ ‫ظاهر‬ ‫هو‬ ‫ما‬ ‫كل‬ ‫رسم‬‫ساللم‬ ( ‫السباحة‬ ‫حمام‬ ‫ارضية‬-‫منحدر‬-‫السراميك‬ ‫ترابيع‬-‫الصرف‬ ‫جرليات‬-.) ‫اضاءة‬ ‫وحدات‬
.‫السباحة‬ ‫بحمام‬ ‫وعالقتها‬ ‫والبعاد‬ ‫بالمقاسات‬ ‫الماكينات‬ ‫غرفة‬ ‫مكان‬ ‫يوضح‬
.‫التشطيب‬ ‫ومواد‬ ‫الجانبية‬ ‫الحائط‬ ‫طبقات‬ ‫فية‬ ‫يوضح‬
.‫الخارجي‬ ‫و‬ ‫الداخلي‬ ‫سواء‬ ‫العزل‬ ‫حركة‬ ‫توضيح‬
4-‫القطاعات‬‫رسم‬ ‫المطلوب‬.‫السباحة‬ ‫حمام‬ ‫على‬ ‫وطولي‬ ‫عرضي‬ ‫قطاعان‬
.‫طالب‬ ‫بكل‬ ‫الخاص‬ ‫التصميم‬ ‫تظهر‬ ‫بحيث‬ ‫القطاعات‬ ‫مكان‬ ‫تحديد‬ ‫يتم‬ ‫و‬ ‫القطاع‬ ‫خط‬ ‫اتجاه‬ ‫تغير‬ ‫يمكن‬
.‫التافاصيل‬ ‫بكامل‬ ‫المستخدمة‬ ‫الوحدة‬ ‫وترسم‬ .‫المستخدم‬ ‫الذائده‬ ‫المياه‬ ‫صرف‬ ‫نظام‬ ‫فيه‬ ‫يوضح‬
‫للقطاع‬ ‫المقابله‬ ‫الواجهة‬ ‫في‬ ‫ظاهر‬ ‫هو‬ ‫ما‬ ‫كل‬ ‫اسقاط‬ ‫رسم‬.‫السلم‬ ‫او‬ ‫االسكيمر‬ ‫وحدات‬ ‫او‬ ‫السراميك‬ ‫ترابيع‬ ‫او‬ ‫اضاءه‬ ‫وحدات‬ ‫من‬
.‫السباحة‬ ‫بحمام‬ ‫المحيطة‬ ‫االرضية‬ ‫طبقات‬ ‫توضيح‬
.‫والتغذية‬ ‫الصرف‬ ‫نظام‬ ‫اماكن‬ ‫توضيح‬
.‫االسكيمر‬ ‫وحدات‬ ‫اماكن‬ ‫بتحديد‬ ‫وذلك‬ ‫المياه‬ ‫سطح‬ ‫منسوب‬ ‫تحديد‬
.‫تصميم‬ ‫كل‬ ‫حسب‬ ‫المختلفة‬ ‫المستويات‬ ‫على‬ ‫المناسيب‬ ‫وضع‬
‫المق‬ ‫وضع‬.‫االزمة‬ ‫والبياتات‬ ‫اسات‬
.‫الحائط‬ ‫داخل‬ ‫العزل‬ ‫وتقفيل‬ ‫بحركة‬ ‫االهتمام‬
.‫الداخلية‬ ‫التشطيب‬ ‫مواد‬ ‫توضيح‬

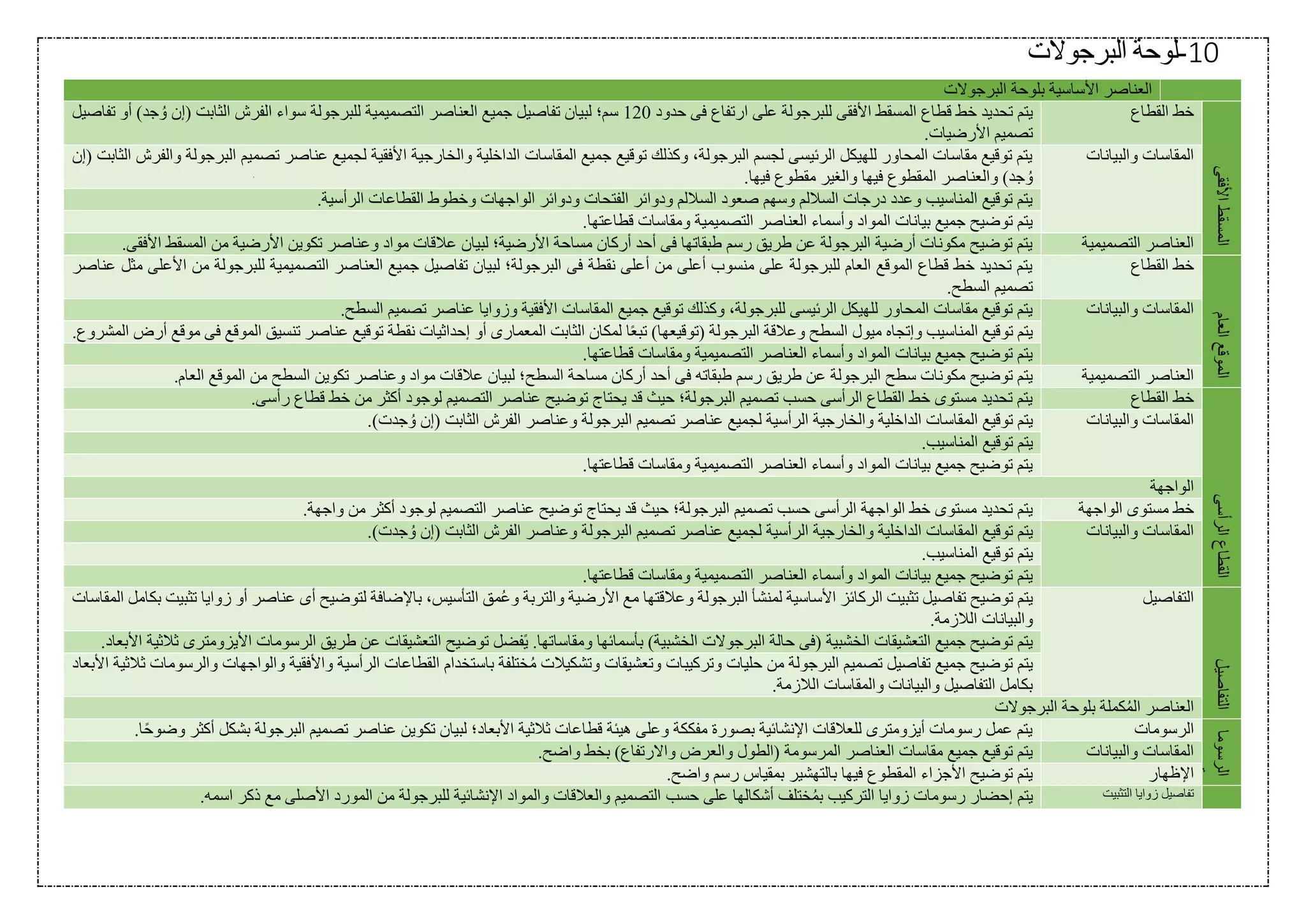

9. 10-‫لوحة‬‫البرجوالت‬
‫البرجوالت‬ ‫بلوحة‬ ‫األساسية‬ ‫العناصر‬
‫األفقى‬‫المسقط‬
‫القطاع‬ ‫خط‬‫حدود‬ ‫فى‬ ‫ارتفاع‬ ‫على‬ ‫للبرجولة‬ ‫األفقى‬ ‫المسقط‬ ‫قطاع‬ ‫خط‬ ‫تحديد‬ ‫يتم‬120‫جمي‬ ‫تفاصيل‬ ‫لبيان‬ ‫سم؛‬‫تفاصيل‬ ‫أو‬ )‫جد‬ ُ‫و‬ ‫(إن‬ ‫الثابت‬ ‫الفرش‬ ‫سواء‬ ‫للبرجولة‬ ‫التصميمية‬ ‫العناصر‬ ‫ع‬
.‫األرضيات‬ ‫تصميم‬
‫والبيانات‬ ‫المقاسات‬‫تصميم‬ ‫عناصر‬ ‫لجميع‬ ‫األفقية‬ ‫والخارجية‬ ‫الداخلية‬ ‫المقاسات‬ ‫جميع‬ ‫توقيع‬ ‫وكذلك‬ ،‫البرجولة‬ ‫لجسم‬ ‫الرئيسى‬ ‫للهيكل‬ ‫المحاور‬ ‫مقاسات‬ ‫توقيع‬ ‫يتم‬‫(إن‬ ‫الثابت‬ ‫والفرش‬ ‫البرجولة‬
.‫فيها‬ ‫مقطوع‬ ‫والغير‬ ‫فيها‬ ‫المقطوع‬ ‫والعناصر‬ )‫جد‬ ُ‫و‬
.‫الرأسية‬ ‫القطاعات‬ ‫وخطوط‬ ‫الواجهات‬ ‫ودوائر‬ ‫الفتحات‬ ‫ودوائر‬ ‫الساللم‬ ‫صعود‬ ‫وسهم‬ ‫الساللم‬ ‫درجات‬ ‫وعدد‬ ‫المناسيب‬ ‫توقيع‬ ‫يتم‬
.‫قطاعتها‬ ‫ومقاسات‬ ‫التصميمية‬ ‫العناصر‬ ‫وأسماء‬ ‫المواد‬ ‫بيانات‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬
‫التصميمية‬ ‫العناصر‬‫الم‬ ‫من‬ ‫األرضية‬ ‫تكوين‬ ‫وعناصر‬ ‫مواد‬ ‫عالقات‬ ‫لبيان‬ ‫األرضية؛‬ ‫مساحة‬ ‫أركان‬ ‫أحد‬ ‫فى‬ ‫طبقاتها‬ ‫رسم‬ ‫طريق‬ ‫عن‬ ‫البرجولة‬ ‫أرضية‬ ‫مكونات‬ ‫توضيح‬ ‫يتم‬.‫األفقى‬ ‫سقط‬
‫العام‬‫الموقع‬
‫القطاع‬ ‫خط‬‫ج‬ ‫تفاصيل‬ ‫لبيان‬ ‫البرجولة؛‬ ‫فى‬ ‫نقطة‬ ‫أعلى‬ ‫من‬ ‫أعلى‬ ‫منسوب‬ ‫على‬ ‫للبرجولة‬ ‫العام‬ ‫الموقع‬ ‫قطاع‬ ‫خط‬ ‫تحديد‬ ‫يتم‬‫عناصر‬ ‫مثل‬ ‫األعلى‬ ‫من‬ ‫للبرجولة‬ ‫التصميمية‬ ‫العناصر‬ ‫ميع‬
.‫السطح‬ ‫تصميم‬
‫والبيانات‬ ‫المقاسات‬.‫السطح‬ ‫تصميم‬ ‫عناصر‬ ‫وزوايا‬ ‫األفقية‬ ‫المقاسات‬ ‫جميع‬ ‫توقيع‬ ‫وكذلك‬ ،‫للبرجولة‬ ‫الرئيسى‬ ‫للهيكل‬ ‫المحاور‬ ‫مقاسات‬ ‫توقيع‬ ‫يتم‬
‫(توقي‬ ‫البرجولة‬ ‫وعالقة‬ ‫السطح‬ ‫ميول‬ ‫وإتجاه‬ ‫المناسيب‬ ‫توقيع‬ ‫يتم‬.‫المشروع‬ ‫أرض‬ ‫موقع‬ ‫فى‬ ‫الموقع‬ ‫تنسيق‬ ‫عناصر‬ ‫توقيع‬ ‫نقطة‬ ‫إحداثيات‬ ‫أو‬ ‫المعمارى‬ ‫الثابت‬ ‫لمكان‬ ‫ا‬ً‫ع‬‫تب‬ )‫عها‬
.‫قطاعتها‬ ‫ومقاسات‬ ‫التصميمية‬ ‫العناصر‬ ‫وأسماء‬ ‫المواد‬ ‫بيانات‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬
‫التصميمية‬ ‫العناصر‬‫مساح‬ ‫أركان‬ ‫أحد‬ ‫فى‬ ‫طبقاته‬ ‫رسم‬ ‫طريق‬ ‫عن‬ ‫البرجولة‬ ‫سطح‬ ‫مكونات‬ ‫توضيح‬ ‫يتم‬.‫العام‬ ‫الموقع‬ ‫من‬ ‫السطح‬ ‫تكوين‬ ‫وعناصر‬ ‫مواد‬ ‫عالقات‬ ‫لبيان‬ ‫السطح؛‬ ‫ة‬
‫الرأسى‬‫القطاع‬
‫القطاع‬ ‫خط‬.‫رأسى‬ ‫قطاع‬ ‫خط‬ ‫من‬ ‫أكثر‬ ‫لوجود‬ ‫التصميم‬ ‫عناصر‬ ‫توضيح‬ ‫يحتاج‬ ‫قد‬ ‫حيث‬ ‫البرجولة؛‬ ‫تصميم‬ ‫حسب‬ ‫الرأسى‬ ‫القطاع‬ ‫خط‬ ‫مستوى‬ ‫تحديد‬ ‫يتم‬
‫والبيانات‬ ‫المقاسات‬‫والخا‬ ‫الداخلية‬ ‫المقاسات‬ ‫توقيع‬ ‫يتم‬.)‫جدت‬ ُ‫و‬ ‫(إن‬ ‫الثابت‬ ‫الفرش‬ ‫وعناصر‬ ‫البرجولة‬ ‫تصميم‬ ‫عناصر‬ ‫لجميع‬ ‫الرأسية‬ ‫رجية‬
.‫المناسيب‬ ‫توقيع‬ ‫يتم‬
.‫قطاعتها‬ ‫ومقاسات‬ ‫التصميمية‬ ‫العناصر‬ ‫وأسماء‬ ‫المواد‬ ‫بيانات‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬
‫الواجهة‬
‫الواجهة‬ ‫مستوى‬ ‫خط‬‫حيث‬ ‫البرجولة؛‬ ‫تصميم‬ ‫حسب‬ ‫الرأسى‬ ‫الواجهة‬ ‫خط‬ ‫مستوى‬ ‫تحديد‬ ‫يتم‬.‫واجهة‬ ‫من‬ ‫أكثر‬ ‫لوجود‬ ‫التصميم‬ ‫عناصر‬ ‫توضيح‬ ‫يحتاج‬ ‫قد‬
‫والبيانات‬ ‫المقاسات‬.)‫جدت‬ ُ‫و‬ ‫(إن‬ ‫الثابت‬ ‫الفرش‬ ‫وعناصر‬ ‫البرجولة‬ ‫تصميم‬ ‫عناصر‬ ‫لجميع‬ ‫الرأسية‬ ‫والخارجية‬ ‫الداخلية‬ ‫المقاسات‬ ‫توقيع‬ ‫يتم‬
.‫المناسيب‬ ‫توقيع‬ ‫يتم‬
‫التصميمية‬ ‫العناصر‬ ‫وأسماء‬ ‫المواد‬ ‫بيانات‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬.‫قطاعتها‬ ‫ومقاسات‬
‫التفاصيل‬
‫التفاصيل‬‫أو‬ ‫عناصر‬ ‫أى‬ ‫لتوضيح‬ ‫باإلضافة‬ ،‫التأسيس‬ ‫ُمق‬‫ع‬‫و‬ ‫والتربة‬ ‫األرضية‬ ‫مع‬ ‫وعالقتها‬ ‫البرجولة‬ ‫لمنشأ‬ ‫األساسية‬ ‫الركائز‬ ‫تثبيت‬ ‫تفاصيل‬ ‫توضيح‬ ‫يتم‬‫المقاسات‬ ‫بكامل‬ ‫تثبيت‬ ‫زوايا‬
.‫الالزمة‬ ‫والبيانات‬
‫الب‬ ‫حالة‬ ‫(فى‬ ‫الخشبية‬ ‫التعشيقات‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬.‫األبعاد‬ ‫ثالثية‬ ‫األيزومترى‬ ‫الرسومات‬ ‫طريق‬ ‫عن‬ ‫التعشيقات‬ ‫توضيح‬ ‫ًفضل‬‫ي‬ .‫ومقاساتها‬ ‫بأسمائها‬ )‫الخشبية‬ ‫رجوالت‬
‫والواجهات‬ ‫واألفقية‬ ‫الرأسية‬ ‫القطاعات‬ ‫باستخدام‬ ‫ختلفة‬ُ‫م‬ ‫وتشكيالت‬ ‫وتعشيقات‬ ‫وتركيبات‬ ‫حليات‬ ‫من‬ ‫البرجولة‬ ‫تصميم‬ ‫تفاصيل‬ ‫جميع‬ ‫توضيح‬ ‫يتم‬‫األبعاد‬ ‫ثالثية‬ ‫والرسومات‬
.‫الالزمة‬ ‫والمقاسات‬ ‫والبيانات‬ ‫التفاصيل‬ ‫بكامل‬
‫البرجوالت‬ ‫بلوحة‬ ‫كملة‬ُ‫م‬‫ال‬ ‫العناصر‬
‫الرسوما‬
‫ت‬
‫فككة‬ُ‫م‬‫ال‬
‫والقطاع‬
‫ات‬
‫ثالثية‬
‫األبعاد‬
‫الرسومات‬‫بشك‬ ‫البرجولة‬ ‫تصميم‬ ‫عناصر‬ ‫تكوين‬ ‫لبيان‬ ‫األبعاد؛‬ ‫ثالثية‬ ‫قطاعات‬ ‫هيئة‬ ‫وعلى‬ ‫مفككة‬ ‫بصورة‬ ‫اإلنشائية‬ ‫للعالقات‬ ‫أيزومترى‬ ‫رسومات‬ ‫عمل‬ ‫يتم‬.‫ا‬ً‫ح‬‫وضو‬ ‫أكثر‬ ‫ل‬
‫والبيانات‬ ‫المقاسات‬.‫واضح‬ ‫بخط‬ )‫واالرتفاع‬ ‫والعرض‬ ‫(الطول‬ ‫المرسومة‬ ‫العناصر‬ ‫مقاسات‬ ‫جميع‬ ‫توقيع‬ ‫يتم‬
‫اإلظهار‬.‫واضح‬ ‫رسم‬ ‫بمقياس‬ ‫بالتهشير‬ ‫فيها‬ ‫المقطوع‬ ‫األجزاء‬ ‫توضيح‬ ‫يتم‬
‫التثبيت‬ ‫زوايا‬ ‫تفاصيل‬‫حسب‬ ‫على‬ ‫أشكالها‬ ‫ختلف‬ُ‫م‬‫ب‬ ‫التركيب‬ ‫زوايا‬ ‫رسومات‬ ‫إحضار‬ ‫يتم‬.‫اسمه‬ ‫ذكر‬ ‫مع‬ ‫األصلى‬ ‫المورد‬ ‫من‬ ‫للبرجولة‬ ‫اإلنشائية‬ ‫والمواد‬ ‫والعالقات‬ ‫التصميم‬

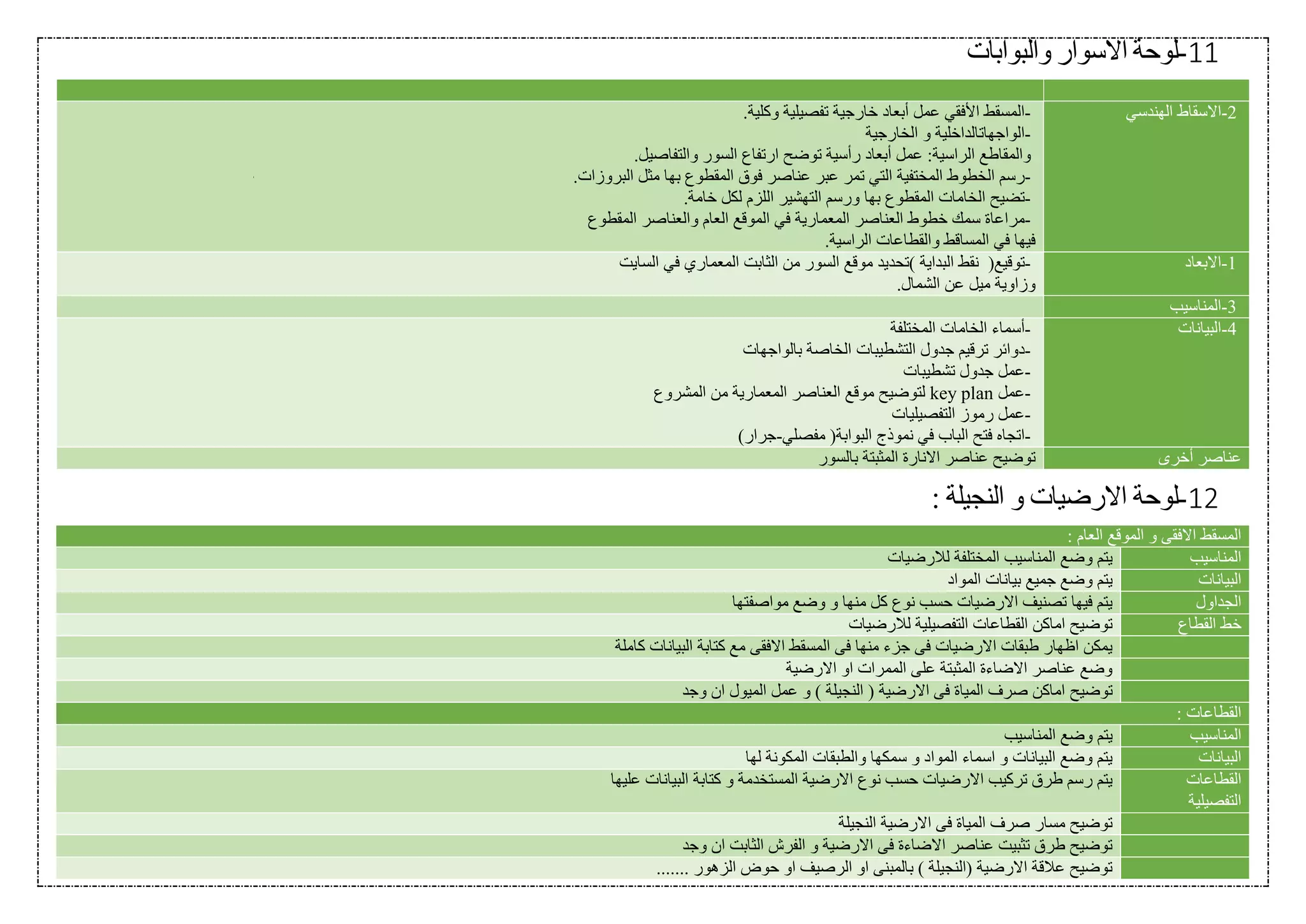

10. 11-‫لوحة‬‫االسوار‬‫والبوابات‬
-2‫االسقاط‬‫الهندسي‬-‫المسقط‬‫األفقي‬‫عمل‬‫أبعاد‬‫خارجية‬‫تفصيلية‬‫وكلية‬.
-‫الواجهات‬‫الخارجية‬ ‫و‬ ‫الداخلية‬
‫والمقاطع‬‫الراسية‬:‫عمل‬‫أبعاد‬‫رأسية‬‫توضح‬‫ارتفاع‬‫والتفاصيل‬ ‫السور‬.
-‫رسم‬‫الخ‬‫طوط‬‫المختفية‬‫التي‬‫تمر‬‫عبر‬‫عناصر‬‫فوق‬‫المقطوع‬‫بها‬‫البروزات‬ ‫مثل‬.
-‫تضيح‬‫الخامات‬‫المقطوع‬‫بها‬‫ورسم‬‫التهشير‬‫اللزم‬‫لكل‬‫خامة‬.
-‫مراعاة‬‫سمك‬‫خطوط‬‫العناصر‬‫المعمارية‬‫في‬‫الموقع‬‫العام‬‫والعناصر‬‫المقطوع‬
‫فيها‬‫في‬‫المساقط‬‫والقطاعات‬‫الراسية‬.
-1‫االبعاد‬-‫توقيع‬)‫نقط‬‫البداي‬‫ة‬(‫تحديد‬‫موقع‬‫السور‬‫من‬‫الثابت‬‫المعماري‬‫في‬‫السايت‬
‫وزاوية‬‫ميل‬‫عن‬‫الشمال‬.
-3‫المناسيب‬
-4‫البيانات‬-‫أسماء‬‫الخامات‬‫المختلفة‬
-‫دوائر‬‫ترقيم‬‫جدول‬‫التشطيبات‬‫الخاصة‬‫بالواجهات‬
-‫عمل‬‫جدول‬‫تشطيبات‬
-‫عمل‬key plan‫لتوضيح‬‫موقع‬‫العناصر‬‫المعمارية‬‫من‬‫المشروع‬
-‫عمل‬‫رموز‬‫التفصيليات‬
-‫اتجاه‬‫فتح‬‫الباب‬‫في‬‫نموذج‬‫البوابة‬)‫مفصلي‬-‫جرار‬(
‫أخرى‬ ‫عناصر‬‫توضيح‬‫عناصر‬‫االنارة‬‫المثبتة‬‫بالسور‬
12-: ‫النجيلة‬ ‫و‬ ‫االرضيات‬ ‫لوحة‬
: ‫العام‬ ‫الموقع‬ ‫و‬ ‫االفقى‬ ‫المسقط‬
‫المناسيب‬‫لالرضيات‬ ‫المختلفة‬ ‫المناسيب‬ ‫وضع‬ ‫يتم‬
‫البيانات‬‫المواد‬ ‫بيانات‬ ‫جميع‬ ‫وضع‬ ‫يتم‬
‫الج‬‫داول‬‫مواصفتها‬ ‫وضع‬ ‫و‬ ‫منها‬ ‫كل‬ ‫نوع‬ ‫حسب‬ ‫االرضيات‬ ‫تصنيف‬ ‫فيها‬ ‫يتم‬
‫القطاع‬ ‫خط‬‫لالرضيات‬ ‫التفصيلية‬ ‫القطاعات‬ ‫اماكن‬ ‫توضيح‬
‫كاملة‬ ‫البيانات‬ ‫كتابة‬ ‫مع‬ ‫االفقى‬ ‫المسقط‬ ‫فى‬ ‫منها‬ ‫جزء‬ ‫فى‬ ‫االرضيات‬ ‫طبقات‬ ‫اظهار‬ ‫يمكن‬
‫االرضية‬ ‫او‬ ‫الممرات‬ ‫على‬ ‫المثبتة‬ ‫االضاءة‬ ‫عناصر‬ ‫وضع‬
‫توضيح‬‫وجد‬ ‫ان‬ ‫الميول‬ ‫عمل‬ ‫و‬ ) ‫النجيلة‬ ( ‫االرضية‬ ‫فى‬ ‫المياة‬ ‫صرف‬ ‫اماكن‬
: ‫القطاعات‬
‫المناسيب‬‫المناسيب‬ ‫وضع‬ ‫يتم‬
‫البيانات‬‫لها‬ ‫المكونة‬ ‫والطبقات‬ ‫سمكها‬ ‫و‬ ‫المواد‬ ‫اسماء‬ ‫و‬ ‫البيانات‬ ‫وضع‬ ‫يتم‬
‫القطاعات‬
‫التفصيلية‬
‫كتابة‬ ‫و‬ ‫المستخدمة‬ ‫االرضية‬ ‫نوع‬ ‫حسب‬ ‫االرضيات‬ ‫تركيب‬ ‫طرق‬ ‫رسم‬ ‫يتم‬‫عليها‬ ‫البيانات‬
‫النجيلة‬ ‫االرضية‬ ‫فى‬ ‫المياة‬ ‫صرف‬ ‫مسار‬ ‫توضيح‬
‫وجد‬ ‫ان‬ ‫الثابت‬ ‫الفرش‬ ‫و‬ ‫االرضية‬ ‫فى‬ ‫االضاءة‬ ‫عناصر‬ ‫تثبيت‬ ‫طرق‬ ‫توضيح‬
....... ‫الزهور‬ ‫حوض‬ ‫او‬ ‫الرصيف‬ ‫او‬ ‫بالمبنى‬ ) ‫(النجيلة‬ ‫االرضية‬ ‫عالقة‬ ‫توضيح‬

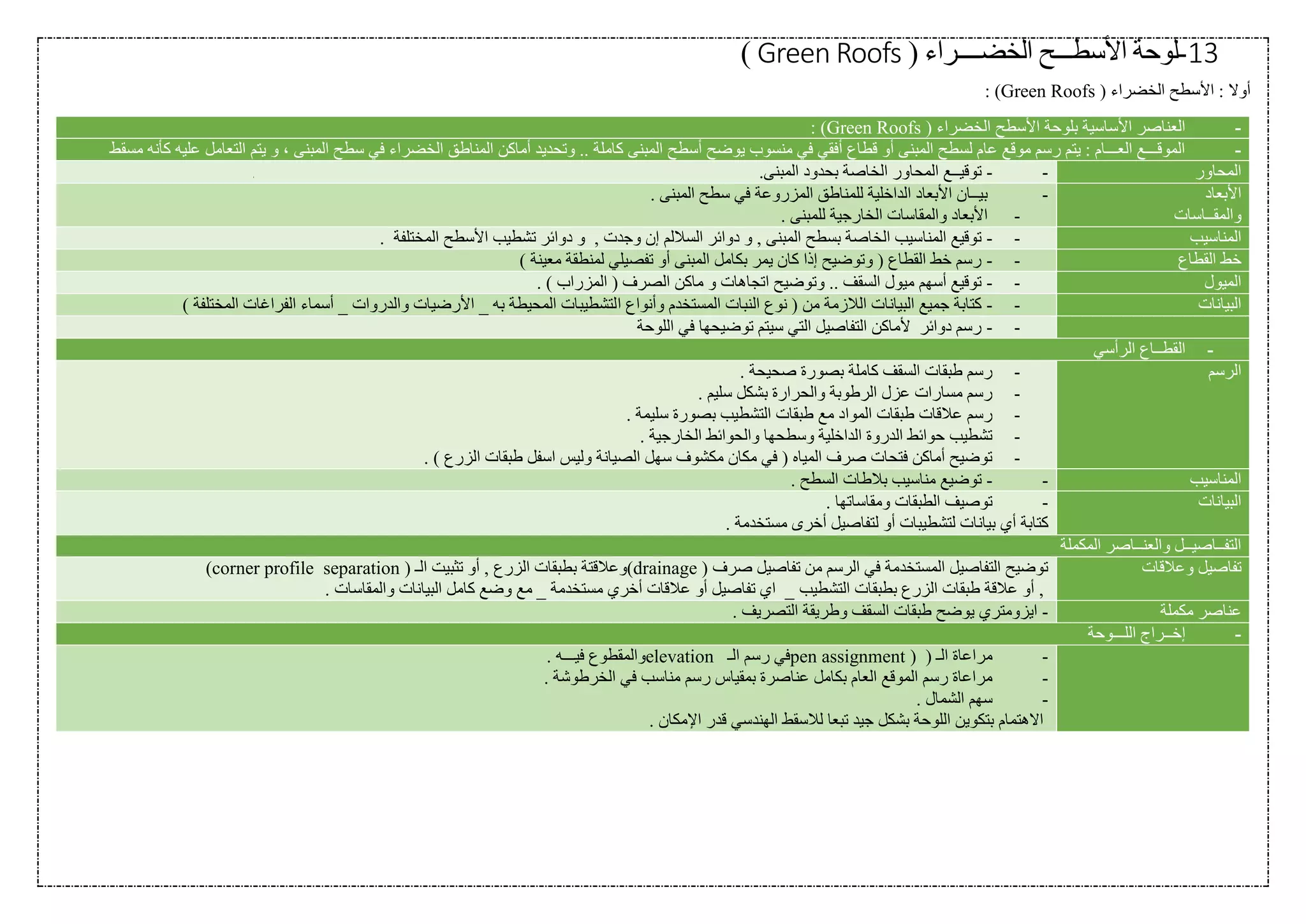

11. 13-‫لوحة‬( ‫الخضــــراء‬ ‫األسطـــح‬Green Roofs)
‫األس‬ : ‫أوال‬‫الخضراء‬ ‫طح‬Green Roofs ): )
-‫الخضراء‬ ‫األسطح‬ ‫بلوحة‬ ‫األساسية‬ ‫العناصر‬Green Roofs ): )
-‫الخضرا‬ ‫المناطق‬ ‫أماكن‬ ‫وتحديد‬ .. ‫كاملة‬ ‫المبنى‬ ‫أسطح‬ ‫يوضح‬ ‫منسوب‬ ‫في‬ ‫أفقي‬ ‫قطاع‬ ‫أو‬ ‫المبنى‬ ‫لسطح‬ ‫عام‬ ‫موقع‬ ‫رسم‬ ‫يتم‬ : ‫العـــام‬ ‫الموقـــع‬‫المبنى‬ ‫سطح‬ ‫في‬ ‫ء‬‫مسقط‬ ‫كأنه‬ ‫عليه‬ ‫التعامل‬ ‫يتم‬ ‫و‬ ،
‫المحاور‬--.‫المبنى‬ ‫بحدود‬ ‫الخاصة‬ ‫المحاور‬ ‫توقيــع‬
‫األبعاد‬
‫والمقــاسات‬
-. ‫المبنى‬ ‫سطح‬ ‫في‬ ‫المزروعة‬ ‫للمناطق‬ ‫الداخلية‬ ‫األبعاد‬ ‫بيــان‬
-. ‫للمبنى‬ ‫الخارجية‬ ‫والمقاسات‬ ‫األبعاد‬
‫المناسيب‬--‫ا‬ ‫تشطيب‬ ‫دوائر‬ ‫و‬ , ‫وجدت‬ ‫إن‬ ‫الساللم‬ ‫دوائر‬ ‫و‬ , ‫المبنى‬ ‫بسطح‬ ‫الخاصة‬ ‫المناسيب‬ ‫توقيع‬. ‫المختلفة‬ ‫ألسطح‬
‫القطاع‬ ‫خط‬--) ‫معينة‬ ‫لمنطقة‬ ‫تفصيلي‬ ‫أو‬ ‫المبنى‬ ‫بكامل‬ ‫يمر‬ ‫كان‬ ‫إذا‬ ‫وتوضيح‬ ( ‫القطاع‬ ‫خط‬ ‫رسم‬
‫الميول‬--. ) ‫المزراب‬ ( ‫الصرف‬ ‫ماكن‬ ‫و‬ ‫اتجاهات‬ ‫وتوضيح‬ .. ‫السقف‬ ‫ميول‬ ‫أسهم‬ ‫توقيع‬
‫البيانات‬--‫ا‬ ‫وأنواع‬ ‫المستخدم‬ ‫النبات‬ ‫نوع‬ ( ‫من‬ ‫الالزمة‬ ‫البيانات‬ ‫جميع‬ ‫كتابة‬) ‫المختلفة‬ ‫الفراغات‬ ‫أسماء‬ _ ‫والدروات‬ ‫األرضيات‬ _ ‫به‬ ‫المحيطة‬ ‫لتشطيبات‬
--‫اللوحة‬ ‫في‬ ‫توضيحها‬ ‫سيتم‬ ‫التي‬ ‫التفاصيل‬ ‫ألماكن‬ ‫دوائر‬ ‫رسم‬
-‫الرأسي‬ ‫القطــاع‬
‫الرسم‬-. ‫صحيحة‬ ‫بصورة‬ ‫كاملة‬ ‫السقف‬ ‫طبقات‬ ‫رسم‬
-. ‫سليم‬ ‫بشكل‬ ‫والحرارة‬ ‫الرطوبة‬ ‫عزل‬ ‫مسارات‬ ‫رسم‬
-‫الموا‬ ‫طبقات‬ ‫عالقات‬ ‫رسم‬. ‫سليمة‬ ‫بصورة‬ ‫التشطيب‬ ‫طبقات‬ ‫مع‬ ‫د‬
-. ‫الخارجية‬ ‫والحوائط‬ ‫وسطحها‬ ‫الداخلية‬ ‫الدروة‬ ‫حوائط‬ ‫تشطيب‬
-. ) ‫الزرع‬ ‫طبقات‬ ‫اسفل‬ ‫وليس‬ ‫الصيانة‬ ‫سهل‬ ‫مكشوف‬ ‫مكان‬ ‫في‬ ( ‫المياه‬ ‫صرف‬ ‫فتحات‬ ‫أماكن‬ ‫توضيح‬
‫المناسيب‬--. ‫السطح‬ ‫بالطات‬ ‫مناسيب‬ ‫توضيع‬
‫البيانات‬-. ‫ومقاساتها‬ ‫الطبقات‬ ‫توصيف‬
‫أي‬ ‫كتابة‬. ‫مستخدمة‬ ‫أخرى‬ ‫لتفاصيل‬ ‫أو‬ ‫لتشطيبات‬ ‫بيانات‬
‫المكملة‬ ‫والعنــاصر‬ ‫التفــاصيــل‬
‫وعالقات‬ ‫تفاصيل‬( ‫صرف‬ ‫تفاصيل‬ ‫من‬ ‫الرسم‬ ‫في‬ ‫المستخدمة‬ ‫التفاصيل‬ ‫توضيح‬drainage( ‫الـ‬ ‫تثبيت‬ ‫أو‬ , ‫الزرع‬ ‫بطبقات‬ ‫)وعالقتة‬separationcorner profile)
,‫التشطيب‬ ‫بطبقات‬ ‫الزرع‬ ‫طبقات‬ ‫عالقة‬ ‫أو‬. ‫والمقاسات‬ ‫البيانات‬ ‫كامل‬ ‫وضع‬ ‫مع‬ _ ‫مستخدمة‬ ‫أخري‬ ‫عالقات‬ ‫أو‬ ‫تفاصيل‬ ‫اي‬ _
‫مكملة‬ ‫عناصر‬-. ‫التصريف‬ ‫وطريقة‬ ‫السقف‬ ‫طبقات‬ ‫يوضح‬ ‫ايزومتري‬
-‫اللـــوحة‬ ‫إخــراج‬
-( ‫الـ‬ ‫مراعاة‬pen assignment )‫الـ‬ ‫رسم‬ ‫في‬elevation. ‫فيـــه‬ ‫والمقطوع‬
-‫عناصر‬ ‫بكامل‬ ‫العام‬ ‫الموقع‬ ‫رسم‬ ‫مراعاة‬. ‫الخرطوشة‬ ‫في‬ ‫مناسب‬ ‫رسم‬ ‫بمقياس‬ ‫ة‬
-. ‫الشمال‬ ‫سهم‬
. ‫اإلمكان‬ ‫قدر‬ ‫الهندسي‬ ‫لالسقط‬ ‫تبعا‬ ‫جيد‬ ‫بشكل‬ ‫اللوحة‬ ‫بتكوين‬ ‫االهتمام‬
