Презентація на тему "Дія електричного струму на організм людини"

2. Електричний струм — це впорядкований
рух електричних зарядів.

3. Сила струму в ділянці кола прямо пропорційна
різниці потенціалів, тобто напрузі на кінцях ділянки
і обернено пропорційна опору ділянки кола.
Доторкнувшись до провідника, що знаходиться під
напругою, людина включає себе в електричний
ланцюг, якщо він погано ізольований від землі або
відразу дотикається до об'єкту з іншим значенням
потенціалу. У цьому випадку через тіло людини
проходить електричний струм.

4. Електрика – це сукупність явищ,
зумовлених існуванням, рухом і
взаємодією електрично заряджених тіл
або часток.

5. ДІЯ ЕЛЕКТРИЧНОГО СТРУМУ
Електричний струм, проходячи через організм людини, спричинює
термічну, електролітичну та біологічну дії.

6. Під час користування електроенергією є
небезпека ураження людей електричним
струмом. Найчастіша причина ураження
людини електричним струмом – торкання
до неізольованих струмопровідних
провідників; до провідників з
пошкодженою ізоляцією, а також до
металевих елементів конструкції машин,
механізмів і апаратів, які випадково
виявилися під напругою.

7. Електричний удар виникає, коли
ваше тіло стає частиною
замкнутого ланцюга, і
електричний струм перетікає з
однієї частину вашого тіла в
іншу, наприклад, в руки і ноги.

8. Практика свідчить про
те, що майже у всіх
галузях, де використовується
електричний струм,
безперечно бувають
випадки ураження людей.
Ураження електричним струмом є
найрозповсюдженішим небезпечним і
несподіваним для потерпілого видом
виробничого травматизму.

9. Організм людини не наділений здатністю виявляти
наявність електроструму. Дія електричного струму
на організм людини супроводжується зовнішнім
ураженням тканин та органів у вигляді механічних
ушкоджень, електричних знаків,
електрометалізації шкіри, опіків. Електротравма
може виникнути без безпосереднього контакту з
провідниками, що проводять струм (ураження
через електричну дугу, крокову напругу тощо).
Проходячи через тіло людини, електричний струм
діє не тільки в місцях контактів і на шляху
проходження через організм, але й на центральну
нервову систему, що спричиняє до ураження
внутрішніх органів (серця, легенів тощо)

10. Фактори, що впливають на результат
поразки електричним струмом
Індивідуальні властивості людини:
- стан здоров'я;
- психічні стан;
- фактор уваги;
- кваліфікація.
Параметри електричного кола:
- величина напруги;
- рід і частота струму.
Умови навколишнього середовища:
- атмосферні умови;.
- концентрація в повітрі різних речовин.

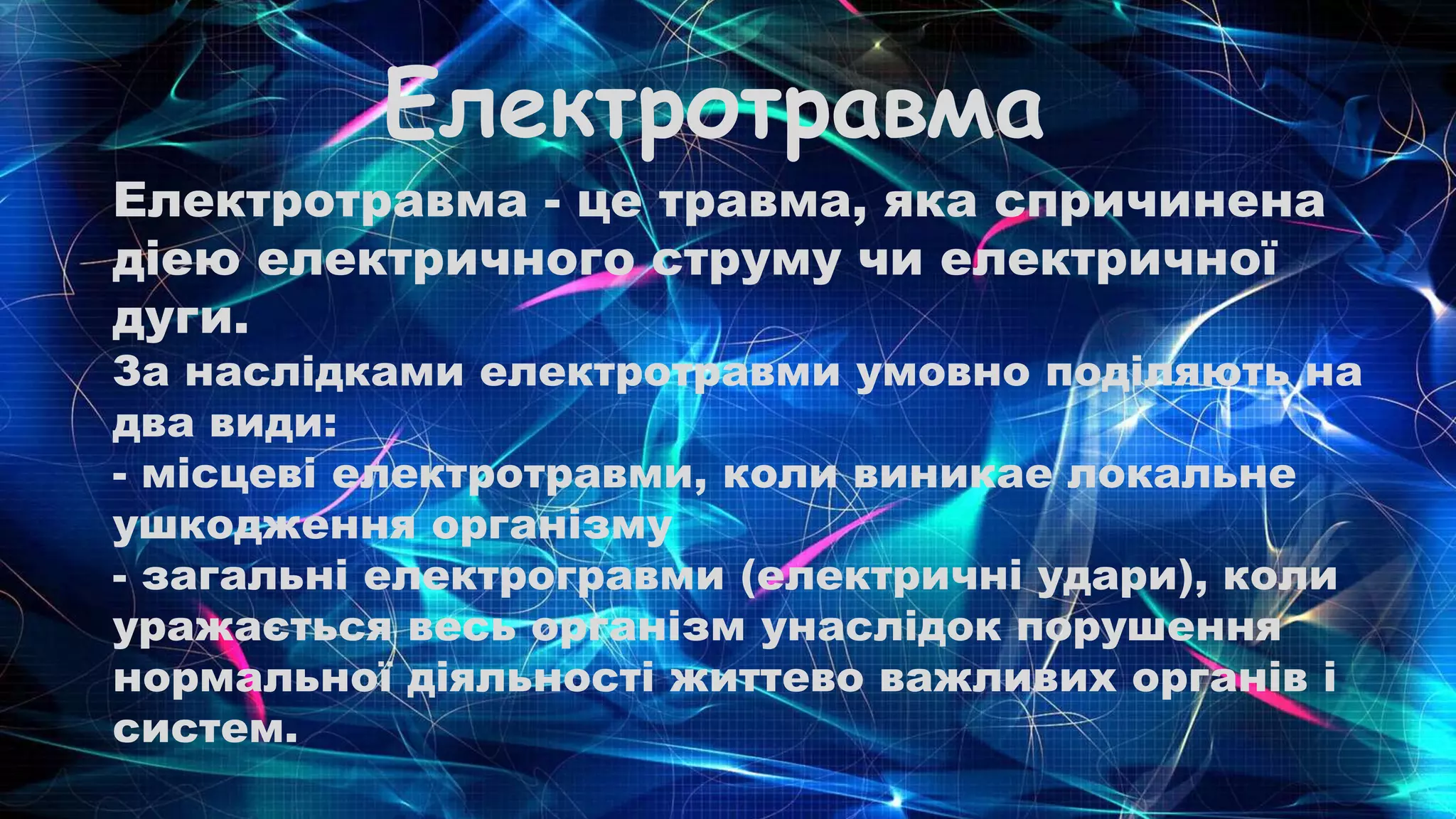

11. Електротравма
Електротравма - це травма, яка спричинена
діею електричного струму чи електричної
дуги.
За наслідками електротравми умовно поділяють на
два види:
- місцеві електротравми, коли виникае локальне
ушкодження організму
- загальні електрогравми (електричні удари), коли
уражається весь організм унаслідок порушення
нормальної діяльності життево важливих органів і
систем.

12. Електричний опік
Електричний опік – це найбільш поширена
місцева електротравма (близько 60 %), яка
трапляеться переважно у працівників, що
обслуговую ть діючі електроустановки.
Електричні опіки залежно від умов їх
виникнення бувають двох видів: струмові
(контактні), коли внаслідок проходження
струму електрична енергія перетворюється на
теплову, та дугові, які виникають унаслідок дії
на тіло людини електричної дуги. Залежно від
кількості виділеної теплоти та температури, а
також розмірів дуги електричні опіки можуть
уражати не лише шкіру, але й м'язи, нерви і
навіть кістки.

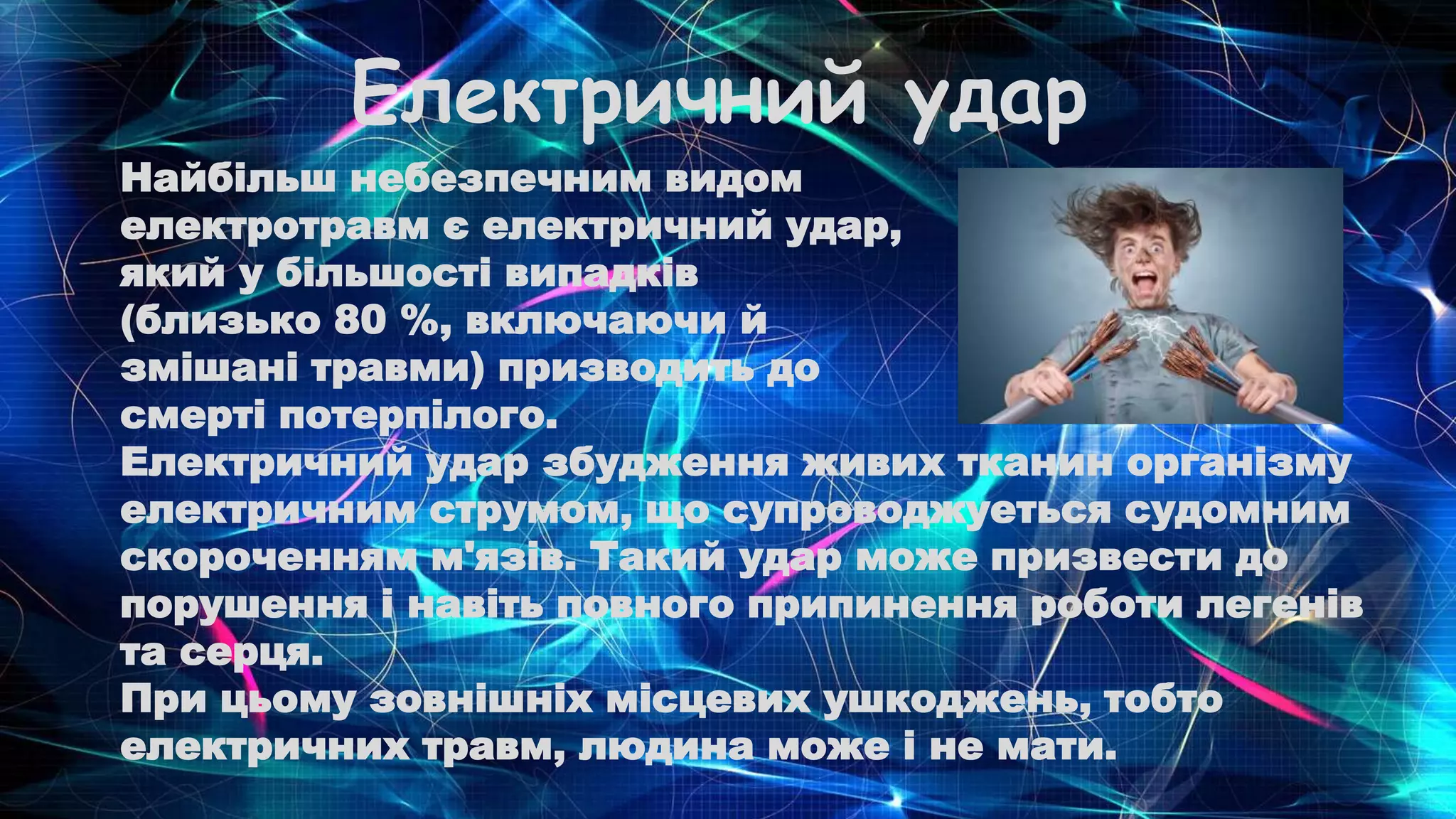

13. Електричний удар
Найбільш небезпечним видом
електротравм є електричний удар,
який у більшості випадків
(близько 80 %, включаючи й
змішані травми) призводить до
смерті потерпілого.
Електричний удар збудження живих тканин організму
електричним струмом, що супроводжуеться судомним
скороченням м'язів. Такий удар може призвести до
порушення і навіть повного припинення роботи легенів
та серця.
При цьому зовнішніх місцевих ушкоджень, тобто
електричних травм, людина може і не мати.

14. У всіх випадках ураження електричним струмом, незалежно
від стану потерпілого, виклик лікаря є обов’язковий!
Наслідок дії на людину електричного струму залежить від
багатьох чинників. Величина струму, який протікає через
тіло людини, є головним чинником, що визначає наслідок
ураження: чим більший за величиною струм, тим
небезпечніша його дія. Прийнято вважати смертельно
небезпечним для людини струм промислової частоти 50 Гц
і величиною 0,05 А (50 мА).
Рід і частота струму переважно визначають наслідок
ураження живого організму. Найнебезпечніший – змінний
струм частотою від 20 до 1000 Гц. За інших частот
небезпека ураження струмом значно знижується.
Постійний струм відносно безпечніший за змінний. Але дія
постійного струму величиною 0,09…0,1 А викликає параліч
дихання.

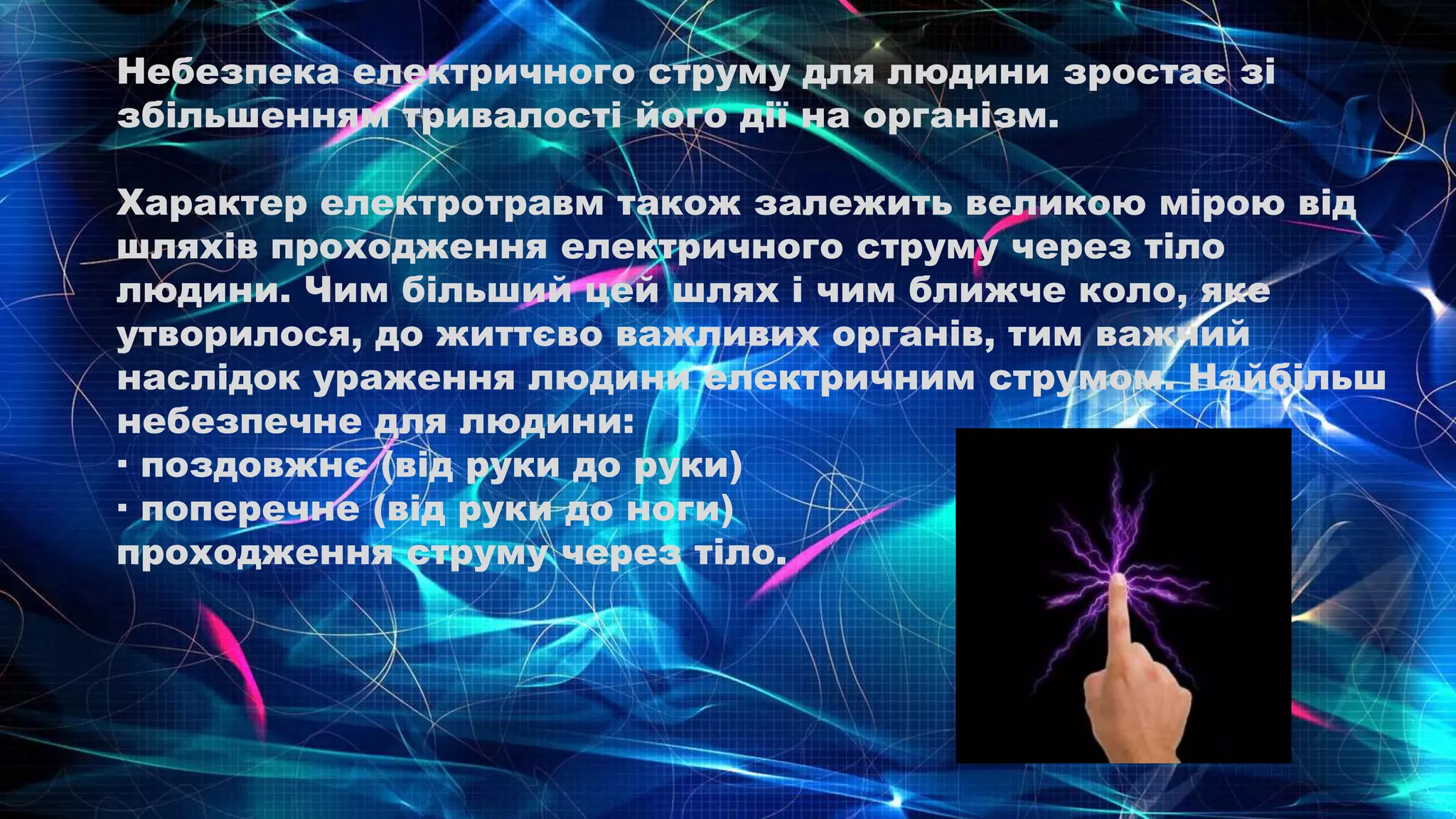

15. Небезпека електричного струму для людини зростає зі
збільшенням тривалості його дії на організм.
Характер електротравм також залежить великою мірою від
шляхів проходження електричного струму через тіло
людини. Чим більший цей шлях і чим ближче коло, яке
утворилося, до життєво важливих органів, тим важчий
наслідок ураження людини електричним струмом. Найбільш
небезпечне для людини:
· поздовжнє (від руки до руки)
· поперечне (від руки до ноги)
проходження струму через тіло.

16. Двофазний дотик найнебезпечніший, оскільки до тіла людини
прикладається найбільша можлива в даній мережі напруга –
лінійна (звичайно 380 В). У цьому випадку наявність надійної
ізоляції від землі не зменшує небезпеку ураження людини
електричним струмом.
Однофазний дотик менш небезпечний, ніж двофазний,
оскільки напруга, під яку потрапляє людина, не перевищує
фазної, тобто менша за лінійну в 1,73 рази (зазвичай 220 В).
Відповідно меншим виявляється струм, що проходить через
людину. На величину цього струму впливає режим нейтралі
джерела живлення, опір підлоги, на якій стоїть людина, опір її
взуття та деякі інші фактори.

17. Однофазне ввімкнення людини в електричну мережу з глухозаземленою
нейтраллю може бути для неї смертельно небезпечним, якщо опір підлоги і
взуття близькі до нуля (підлога волога, земляна; взуття вологе). У цьому
випадку в разі фазної напруги 220 В через тіло людини проходить струм 220
мА, що перевищує граничне значення 50 мА.
Найменшу небезпеку являє однофазне ввімкнення людини в електричну
мережу з ізольованою нейтраллю. При цьому чим краща ізоляція
провідників в мережі (чим більше Rіз), тим менша величина струму, що
проходить через тіло людини, яка доторкнулася до неізольованого
провідника.
Незалежно від режиму нейтралі, однофазне ввімкнення людини в
електричну мережу виявляється для неї безпечним, якщо вона стоїть на
ізолюючій основі (наприклад, на сухій дерев’яній підлозі, на гумовому
килимку) і (чи) має на ногах струмонепровідне взуття (наприклад, гумове).
У мережі напругою понад 1000 В небезпека однофазного і двофазного
ввімкнення практично однакова і не залежить від режиму нейтралі. Будь-яке
з цих включень небезпечне, оскільки величина струму, що протікає через
тіло людини, завжди перевищує смертельно небезпечне значення.

18. Величина струму, який може пройти через тіло людини, залежить від
сукупності багатьох чинників. Тому для встановлення межі безпечних
умов орієнтуються не на величину струму, а на допустимо безпечну
напругу. Залежно від навколишніх умов за безпечну напругу
приймається 12…42 В.
Навколишнє середовище в багатьох випадках визначає результат дії
електричного струму на людину. В разі перегрівання організму
понижується його опір, тому зі збільшенням температури навколишнього
середовища важкість ураження електричним струмом зростає.
Небезпека ураження електричним струмом зростає зі збільшенням
вологості і запорошеності атмосферного повітря.
Вологість, струмопровідний пил, їдкі пари і гази руйнівно діють на
ізоляцію електроустаткування, знижуючи його опір.
При цьому виникає потенційна небезпека
переходу напруги на елементи конструкції
електроустаткування (корпуси, станини, кожухи),
яких торкаються люди.

19. В залежності від наслідку ураження електричні удари
можна умовно розділити на 5 ступенів:
1 - судомні ледь відчутні скорочення м'язів
2 - судомні скорочення м'язів, що супроводжуються
сильним болем, що ледь переноситься без втрати
свідомості3; судомне скорочення м'язів з втратою
свідомості
3 - судомне скорочення м'язів з втратою свідомості, але
зі збереженням дихання і роботи серця
4 - втрата свідомості та порушення серцевої діяльності
або дихання (або одного і другого разом)
5 - клінічна смерть, тобто відсутність
дихання та кровообігу.

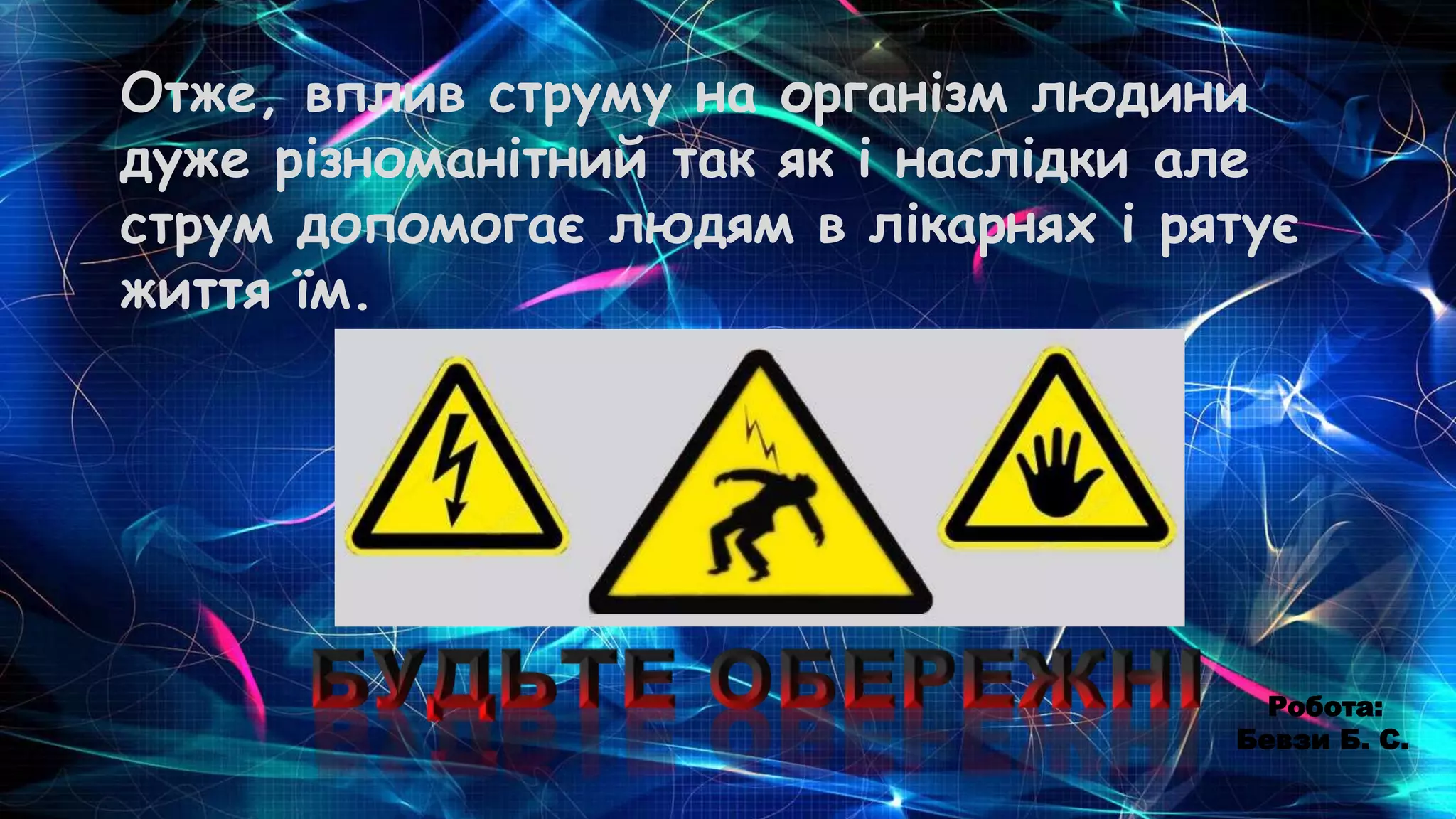

20. Отже, вплив струму на організм людини
дуже різноманітний так як і наслідки але
струм допомогає людям в лікарнях і рятує
життя їм.
Робота:
Бевзи Б. С.
