楽天のSplunk as a service

splunklive 2014 Tokyo/Osaka での発表資料です。 楽天で展開しているSplunkの共通基盤である、Splunk as a Serviceのご紹介をします。 設計、構築時に考慮した点やSplunk APIを利用した運用改善、また、社内での活用事例についてもお話します。

Technology◦
Downloaded 142 times

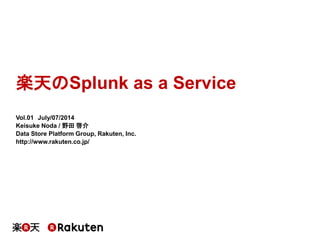

楽天のSplunk as a Service Vol.01 July/07/2014 Keisuke Noda / 野田 啓介 Data Store Platform Group, Rakuten, Inc. http://www.rakuten.co.jp/

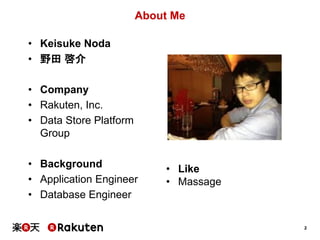

2 About Me • Keisuke Noda • 野田 啓介 • Company • Rakuten, Inc. • Data Store Platform Group • Background • Application Engineer • Database Engineer • Like • Massage
3 About Company 代表取締役会長兼社長 三木谷 浩史 従業員数 グループ 10,867人 （2013年12月） 設立日 1997年2月7日 IPO 2000年4月19日（ジャスダック） 資本金 109,530百万円（2013年12月末現在） 連結売上収益 5,186億円（2013年度） 連結営業利益 974億円（2013年度） 楽天市場（eコマース事業）を中核とした， 総合インターネットサービス企業
4 About Company E-Commerce Portal and Media Ｔｒａｖｅｌ Telecommunications Securities Credit Card Professional Sports Banking E-money
5 Go Global
6 Go Global

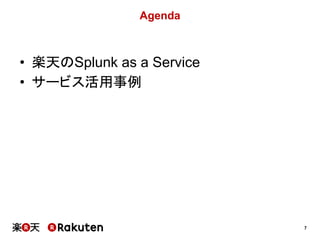

7 Agenda • 楽天のSplunk as a Service • サービス活用事例

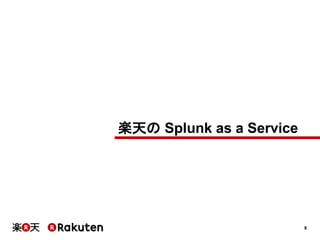

8 楽天の Splunk as a Service

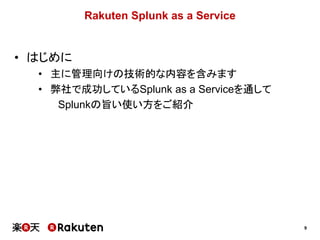

9 Rakuten Splunk as a Service • はじめに • 主に管理向けの技術的な内容を含みます • 弊社で成功しているSplunk as a Serviceを通して Splunkの旨い使い方をご紹介

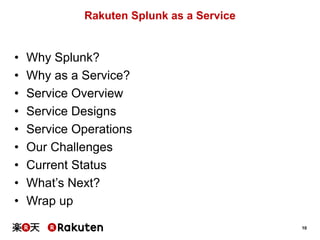

10 Rakuten Splunk as a Service • Why Splunk? • Why as a Service? • Service Overview • Service Designs • Service Operations • Our Challenges • Current Status • What’s Next? • Wrap up

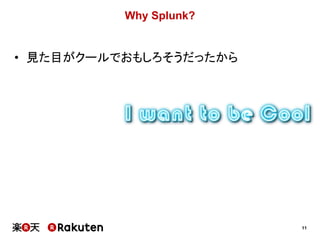

11 Why Splunk? • 見た目がクールでおもしろそうだったから

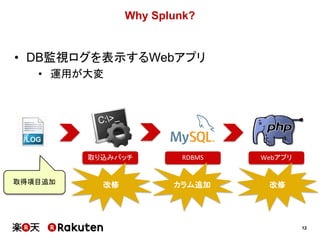

12 Why Splunk? 取り込みバッチ RDBMS Webアプリ 取得項目追加 改修 改修カラム追加 • DB監視ログを表示するWebアプリ • 運用が大変

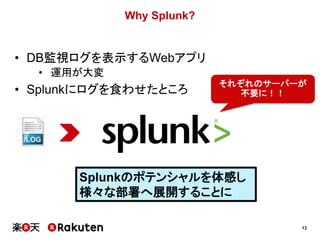

13 Why Splunk? Splunkのポテンシャルを体感し 様々な部署へ展開することに • DB監視ログを表示するWebアプリ • 運用が大変 • Splunkにログを食わせたところ それぞれのサーバーが 不要に！！

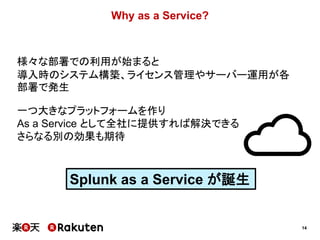

14 Why as a Service? 様々な部署での利用が始まると 導入時のシステム構築、ライセンス管理やサーバー運用が各 部署で発生 一つ大きなプラットフォームを作り As a Service として全社に提供すれば解決できる さらなる別の効果も期待 Splunk as a Service が誕生

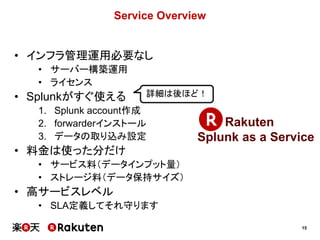

15 Service Overview • インフラ管理運用必要なし • サーバー構築運用 • ライセンス • Splunkがすぐ使える 1. Splunk account作成 2. forwarderインストール 3. データの取り込み設定 • 料金は使った分だけ • サービス料（データインプット量） • ストレージ料（データ保持サイズ） • 高サービスレベル • SLA定義してそれ守ります Rakuten Splunk as a Service 詳細は後ほど！

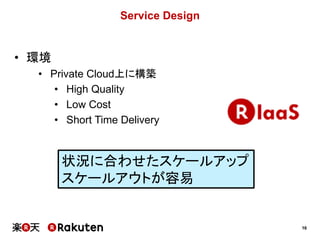

16 Service Design • 環境 • Private Cloud上に構築 • High Quality • Low Cost • Short Time Delivery 状況に合わせたスケールアップ スケールアウトが容易

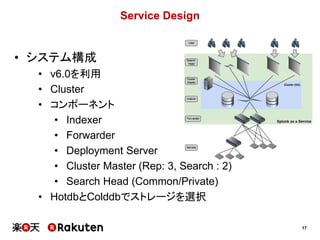

17 Service Design • システム構成 • v6.0を利用 • Cluster • コンポーネント • Indexer • Forwarder • Deployment Server • Cluster Master (Rep: 3, Search : 2) • Search Head (Common/Private) • HotdbとColddbでストレージを選択

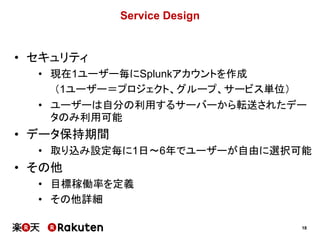

18 Service Design • セキュリティ • 現在1ユーザー毎にSplunkアカウントを作成 （1ユーザー＝プロジェクト、グループ、サービス単位） • ユーザーは自分の利用するサーバーから転送されたデー タのみ利用可能 • データ保持期間 • 取り込み設定毎に1日～6年でユーザーが自由に選択可能 • その他 • 目標稼働率を定義 • その他詳細

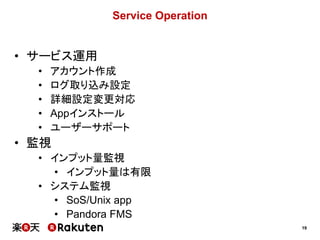

19 Service Operation • サービス運用 • アカウント作成 • ログ取り込み設定 • 詳細設定変更対応 • Appインストール • ユーザーサポート • 監視 • インプット量監視 • インプット量は有限 • システム監視 • SoS/Unix app • Pandora FMS

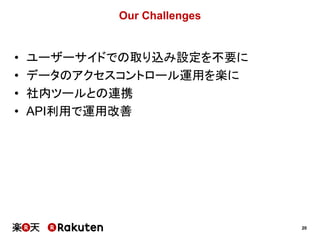

20 Our Challenges • ユーザーサイドでの取り込み設定を不要に • データのアクセスコントロール運用を楽に • 社内ツールとの連携 • API利用で運用改善

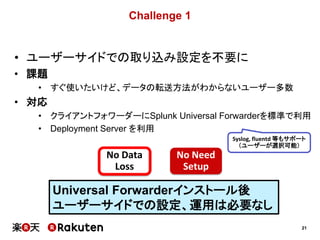

21 Challenge 1 • ユーザーサイドでの取り込み設定を不要に • 課題 • すぐ使いたいけど、データの転送方法がわからないユーザー多数 • 対応 • クライアントフォワーダーにSplunk Universal Forwarderを標準で利用 • Deployment Server を利用 No Data Loss No Need Setup Universal Forwarderインストール後 ユーザーサイドでの設定、運用は必要なし Syslog, fluentd 等もサポート （ユーザーが選択可能）

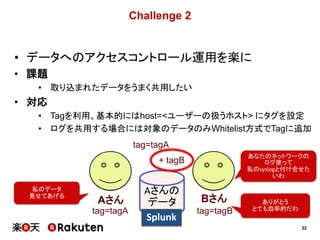

22 Challenge 2 あなたのネットワークの ログ使って 私のsyslogと付け合せた いわ • データへのアクセスコントロール運用を楽に • 課題 • 取り込まれたデータをうまく共用したい • 対応 • Tagを利用。基本的にはhost=<ユーザーの扱うホスト> にタグを設定 • ログを共用する場合には対象のデータのみWhitelist方式でTagに追加 Aさんの データ 私のデータ 見せてあげる ありがとう とても効率的だわ Aさん Bさん tag=tagBtag=tagA tag=tagA + tagB Splunk

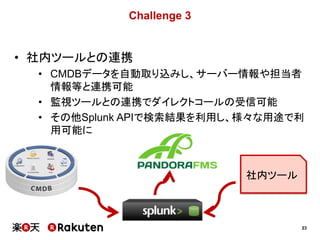

23 Challenge 3 • 社内ツールとの連携 • CMDBデータを自動取り込みし、サーバー情報や担当者 情報等と連携可能 • 監視ツールとの連携でダイレクトコールの受信可能 • その他Splunk APIで検索結果を利用し、様々な用途で利 用可能に 社内ツール

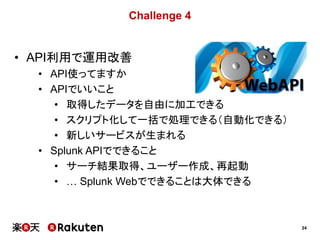

24 Challenge 4 • API利用で運用改善 • API使ってますか • APIでいいこと • 取得したデータを自由に加工できる • スクリプト化して一括で処理できる（自動化できる） • 新しいサービスが生まれる • Splunk APIでできること • サーチ結果取得、ユーザー作成、再起動 • … Splunk Webでできることは大体できる

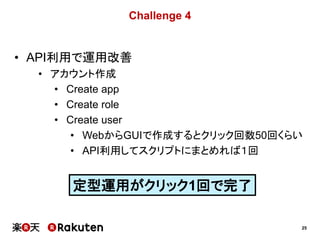

25 Challenge 4 • API利用で運用改善 • アカウント作成 • Create app • Create role • Create user • WebからGUIで作成するとクリック回数50回くらい • API利用してスクリプトにまとめれば１回 定型運用がクリック1回で完了

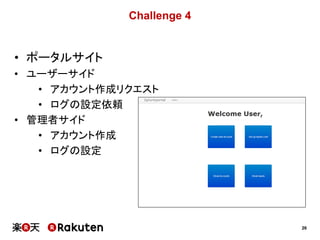

26 Challenge 4 • ポータルサイト • ユーザーサイド • アカウント作成リクエスト • ログの設定依頼 • 管理者サイド • アカウント作成 • ログの設定

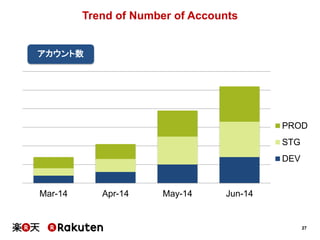

27 Trend of Number of Accounts Mar-14 Apr-14 May-14 Jun-14 PROD STG DEV アカウント数

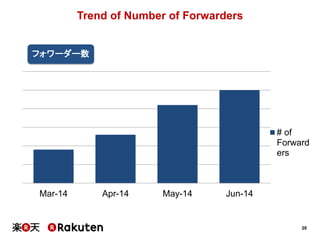

28 Trend of Number of Forwarders Mar-14 Apr-14 May-14 Jun-14 # of Forward ers フォワーダー数

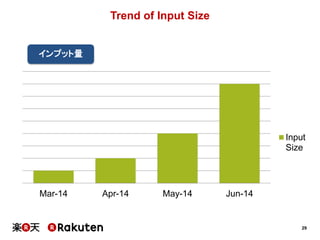

29 Trend of Input Size Mar-14 Apr-14 May-14 Jun-14 Input Size インプット量

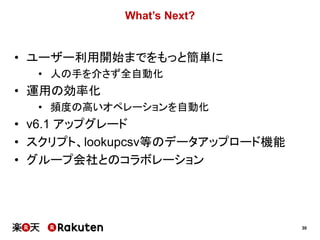

30 What’s Next? • ユーザー利用開始までをもっと簡単に • 人の手を介さず全自動化 • 運用の効率化 • 頻度の高いオペレーションを自動化 • v6.1 アップグレード • スクリプト、lookupcsv等のデータアップロード機能 • グループ会社とのコラボレーション

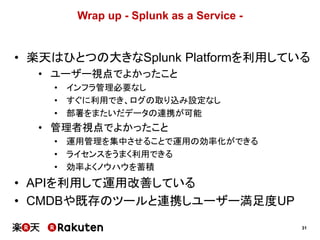

31 Wrap up - Splunk as a Service - • 楽天はひとつの大きなSplunk Platformを利用している • ユーザー視点でよかったこと • インフラ管理必要なし • すぐに利用でき、ログの取り込み設定なし • 部署をまたいだデータの連携が可能 • 管理者視点でよかったこと • 運用管理を集中させることで運用の効率化ができる • ライセンスをうまく利用できる • 効率よくノウハウを蓄積 • APIを利用して運用改善している • CMDBや既存のツールと連携しユーザー満足度UP

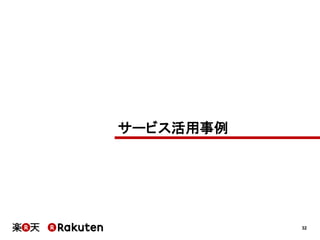

32 サービス活用事例

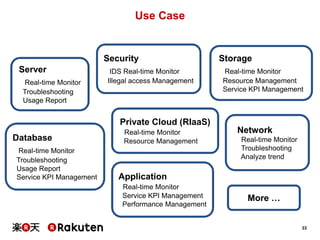

33 Use Case Application Real-time Monitor Service KPI Management Performance Management Database Real-time Monitor Troubleshooting Usage Report Service KPI Management Security IDS Real-time Monitor Illegal access Management Storage Real-time Monitor Resource Management Service KPI Management Server Real-time Monitor Troubleshooting Usage Report Private Cloud (RIaaS) Real-time Monitor Resource Management More … Network Real-time Monitor Troubleshooting Analyze trend

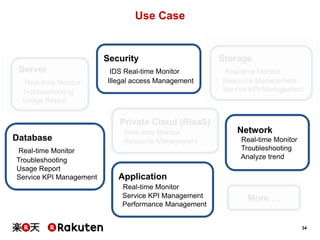

34 Use Case Application Real-time Monitor Service KPI Management Performance Management Database Real-time Monitor Troubleshooting Usage Report Service KPI Management Security IDS Real-time Monitor Illegal access Management Storage Real-time Monitor Resource Management Service KPI Management Server Real-time Monitor Troubleshooting Usage Report Private Cloud (RIaaS) Real-time Monitor Resource Management More … Network Real-time Monitor Troubleshooting Analyze trend

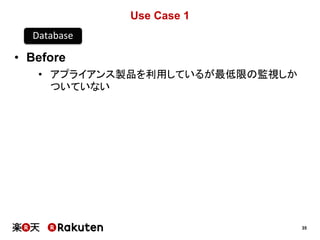

35 Use Case 1 • Before • アプライアンス製品を利用しているが最低限の監視しか ついていない Database

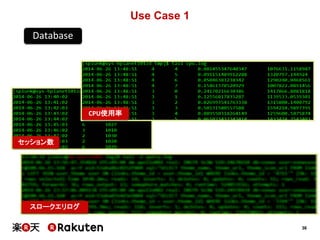

36 Use Case 1 Database セッション数 CPU使用率 スロークエリログ

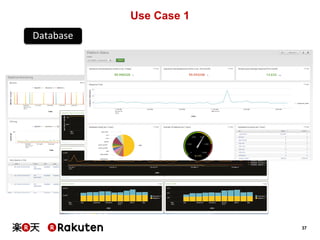

37 Use Case 1 Database

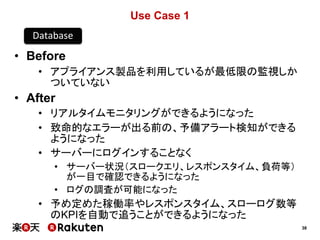

38 Use Case 1 • Before • アプライアンス製品を利用しているが最低限の監視しか ついていない • After • リアルタイムモニタリングができるようになった • 致命的なエラーが出る前の、予備アラート検知ができる ようになった • サーバーにログインすることなく • サーバー状況（スロークエリ、レスポンスタイム、負荷等） が一目で確認できるようになった • ログの調査が可能になった • 予め定めた稼働率やレスポンスタイム、スローログ数等 のKPIを自動で追うことができるようになった Database

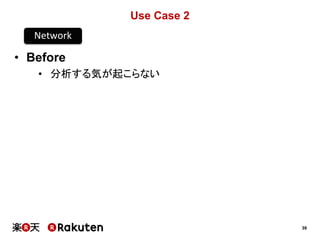

39 Use Case 2 • Before • 分析する気が起こらない Network

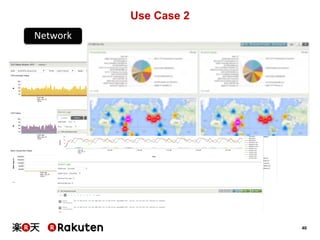

40 Use Case 2 Network

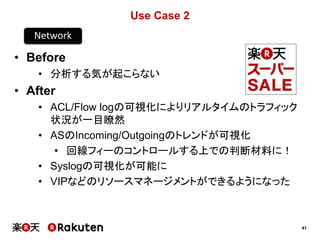

41 Use Case 2 • Before • 分析する気が起こらない • After • ACL/Flow logの可視化によりリアルタイムのトラフィック 状況が一目瞭然 • ASのIncoming/Outgoingのトレンドが可視化 • 回線フィーのコントロールする上での判断材料に！ • Syslogの可視化が可能に • VIPなどのリソースマネージメントができるようになった Network

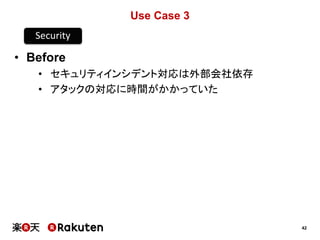

42 Use Case 3 • Before • セキュリティインシデント対応は外部会社依存 • アタックの対応に時間がかかっていた Security

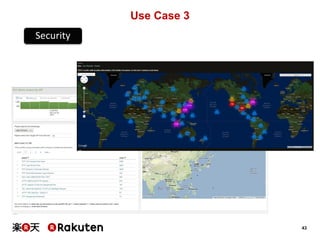

43 Use Case 3 Security

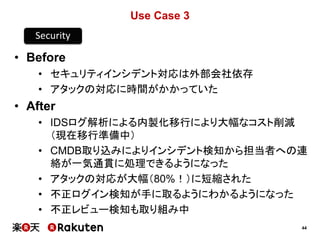

44 Use Case 3 • Before • セキュリティインシデント対応は外部会社依存 • アタックの対応に時間がかかっていた • After • IDSログ解析による内製化移行により大幅なコスト削減 （現在移行準備中） • CMDB取り込みによりインシデント検知から担当者への連 絡が一気通貫に処理できるようになった • アタックの対応が大幅（80%！）に短縮された • 不正ログイン検知が手に取るようにわかるようになった • 不正レビュー検知も取り組み中 Security

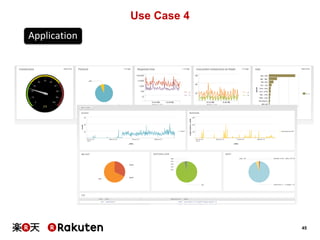

45 Use Case 4 Application

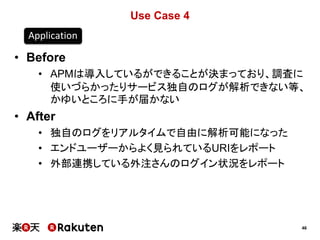

46 Use Case 4 • Before • APMは導入しているができることが決まっており、調査に 使いづらかったりサービス独自のログが解析できない等、 かゆいところに手が届かない • After • 独自のログをリアルタイムで自由に解析可能になった • エンドユーザーからよく見られているURIをレポート • 外部連携している外注さんのログイン状況をレポート Application

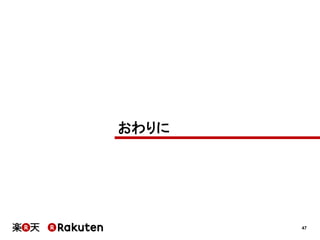

47 おわりに

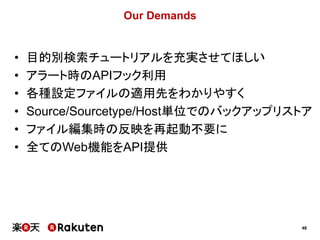

48 Our Demands • 目的別検索チュートリアルを充実させてほしい • アラート時のAPIフック利用 • 各種設定ファイルの適用先をわかりやすく • Source/Sourcetype/Host単位でのバックアップリストア • ファイル編集時の反映を再起動不要に • 全てのWeb機能をAPI提供

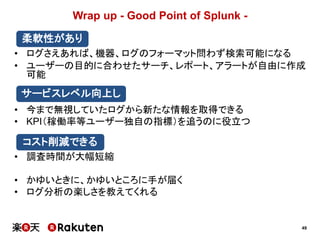

49 Wrap up - Good Point of Splunk - • ログさえあれば、機器、ログのフォーマット問わず検索可能になる • ユーザーの目的に合わせたサーチ、レポート、アラートが自由に作成 可能 • 今まで無視していたログから新たな情報を取得できる • KPI（稼働率等ユーザー独自の指標）を追うのに役立つ • 調査時間が大幅短縮 • かゆいときに、かゆいところに手が届く • ログ分析の楽しさを教えてくれる 柔軟性があり サービスレベル向上し コスト削減できる
50 Thank You! Any Questions?
