How Rakuten Reduced Database Management Spending by 90%

1. 楽天事例紹介: Clustrix導入
によるDB管理コストの削減
How Rakuten Reduced Database
Management Spending by 90%
October 17th, 2012
Ryutaro Yada(矢田 龍太郎)
Database Platform Group
Global Infrastructure Development Dept.
Rakuten, Inc.

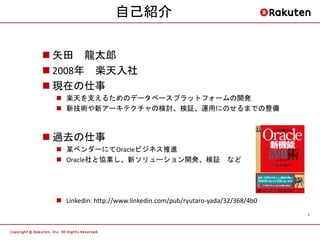

2. 自己紹介
 矢田 龍太郎
 2008年 楽天入社
 現在の仕事
 楽天を支えるためのデータベースプラットフォームの開発
 新技術や新アーキテクチャの検討、検証、運用にのせるまでの整備
 過去の仕事
 某ベンダーにてOracleビジネス推進
 Oracle社と協業し、新ソリューション開発、検証 など
 Linkedin: http://www.linkedin.com/pub/ryutaro-yada/32/368/4b0
1

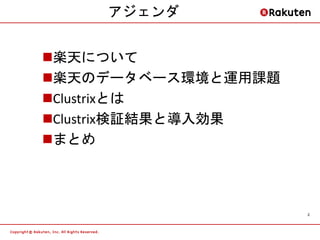

3. アジェンダ
楽天について
楽天のデータベース環境と運用課題
Clustrixとは
Clustrix検証結果と導入効果
まとめ
2

4. 楽天について
3

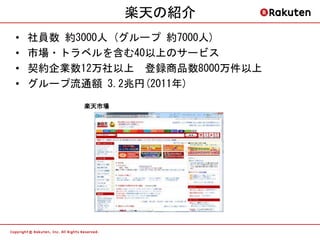

5. 楽天の紹介
• 社員数 約3000人 (グループ 約7000人)
• 市場・トラベルを含む40以上のサービス
• 契約企業数12万社以上 登録商品数8000万件以上
• グループ流通額 3.2兆円(2011年)
楽天市場

6. 楽天の海外展開
Our Goal is to become the No. 1 Internet Service in the World
LS(UK)
★★
★
★ ★
★★
★
★
★★
★
★ ★ ★
★
★ ★
★ ★ ★
★ ★ ★ ★
★
★
★
★★
★
★★
★ ★
★ ★★
★
★
★
★★
★ ★★
Taiwan ★
★
★
★
*To be open soon ★
★
★
★
★ Ichiba (EC) ★ Travel ★ Performance marketing
★ ★ ★

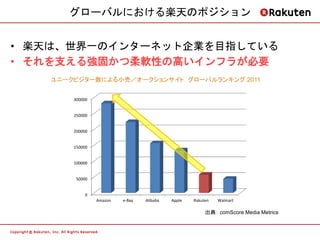

7. グローバルにおける楽天のポジション
• 楽天は、世界一のインターネット企業を目指している
• それを支える強固かつ柔軟性の高いインフラが必要
ユニークビジター数による小売／オークションサイト グローバルランキング 2011
300000
250000
200000
150000
100000
50000
0
Amazon e-Bay Alibaba Apple Rakuten Walmart
出典： comScore Media Metrics

8. 楽天のデータベース環境と運用課題
7

9. 楽天のデータベース
 データベース数からみた内訳 約80％がMySQL
(1100以上)
 MySQL のデータベースサーバ数 350台以上
 MySQLの運用工数が一番大きい
Oracle PostgreSQL Teraddata
 本番環境におけるRDBMS
Informix
ごとのデータベース数
 STGおよびDEVそれぞれに
同数のデータベース数が
存在
MySQL
8

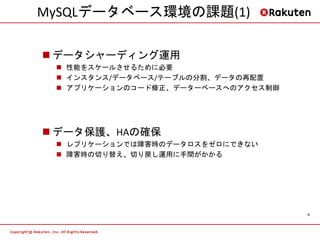

10. MySQLデータベース環境の課題(1)
 データシャーディング運用
 性能をスケールさせるために必要
 インスタンス/データベース/テーブルの分割、データの再配置
 アプリケーションのコード修正、データーベースへのアクセス制御
 データ保護、HAの確保
 レプリケーションでは障害時のデータロスをゼロにできない
 障害時の切り替え、切り戻し運用に手間がかかる
9

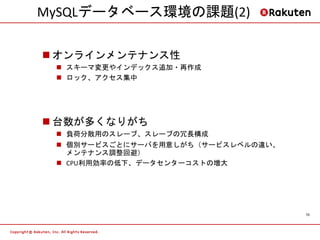

11. MySQLデータベース環境の課題(2)
 オンラインメンテナンス性
 スキーマ変更やインデックス追加・再作成
 ロック、アクセス集中
 台数が多くなりがち
 負荷分散用のスレーブ、スレーブの冗長構成
 個別サービスごとにサーバを用意しがち（サービスレベルの違い、
メンテナンス調整回避）
 CPU利用効率の低下、データセンターコストの増大
10

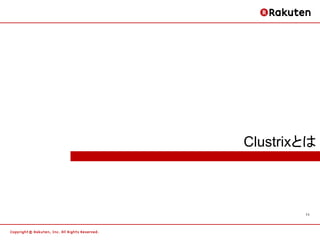

12. Clustrixとは
11

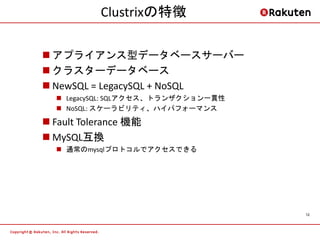

13. Clustrixの特徴
 アプライアンス型データベースサーバー
 クラスターデータベース
 NewSQL = LegacySQL + NoSQL
 LegacySQL: SQLアクセス、トランザクション一貫性
 NoSQL: スケーラビリティ、ハイパフォーマンス
 Fault Tolerance 機能
 MySQL互換
 通常のmysqlプロトコルでアクセスできる
12

14. Clustrix提供モデル
 ２つのモデル
13

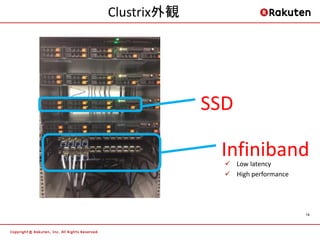

15. Clustrix外観
SSD
Infiniband
 Low latency
 High performance
14

16. Clustrixの動作イメージ
 物理レイヤでデータが分散配置
 冗長性の確保、自動リバランス
 パラレルクエリー実行
SQL
SQL SQL SQL  データでなくクエ
リを移動させる
(Oracle RACとは異
なるコンセプト)
15

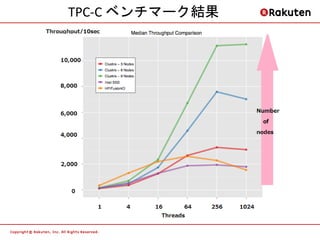

17. TPC-C ベンチマーク結果
16

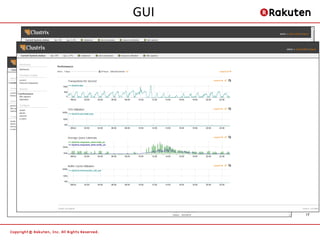

18. GUI
17

19. 充実の管理系コマンド
18

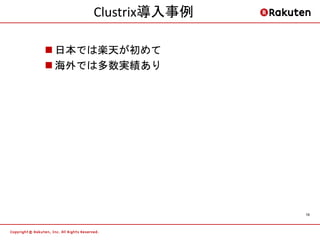

20. Clustrix導入事例
 日本では楽天が初めて
 海外では多数実績あり
19

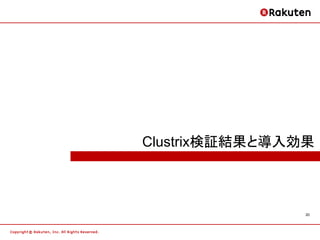

21. Clustrix検証結果と導入効果
20

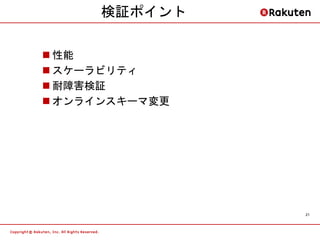

22. 検証ポイント
 性能
 スケーラビリティ
 耐障害検証
 オンラインスキーマ変更
21

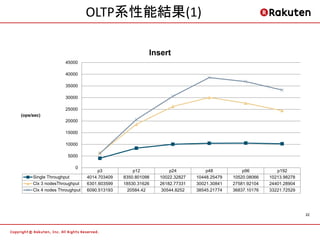

23. OLTP系性能結果(1)
Insert
45000
40000
35000
30000
25000
(ops/sec)
20000
15000
10000
5000
0
p3 p12 p24 p48 p96 p192
Single Throughput 4014.703409 8350.801098 10022.32827 10448.25479 10520.08066 10213.98278
Clx 3 nodesThroughput 6301.603599 18530.31626 26182.77331 30021.30841 27581.92104 24401.28904
Clx 4 nodes Throughput 6090.513193 20584.42 30544.8252 38545.21774 36837.10176 33221.72529
22

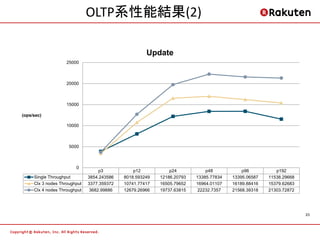

24. OLTP系性能結果(2)
Update
25000
20000
15000
(ops/sec)
10000
5000
0
p3 p12 p24 p48 p96 p192
Single Throughput 3854.243586 8018.593249 12186.20793 13385.77834 13395.06587 11538.29668
Clx 3 nodes Throughput 3377.359372 10741.77417 16505.79652 16964.01107 16189.88416 15379.62683
Clx 4 nodes Throughput 3682.99886 12679.26966 19737.63815 22232.7357 21568.39318 21303.72872
23

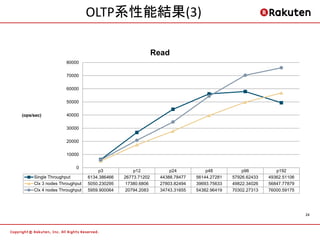

25. OLTP系性能結果(3)
Read
80000
70000
60000
50000
(ops/sec) 40000
30000
20000
10000
0
p3 p12 p24 p48 p96 p192
Single Throughput 6134.386466 26773.71202 44388.78477 56144.27281 57926.62433 49362.51106
Clx 3 nodes Throughput 5050.230295 17380.6806 27803.82494 39693.75633 49822.34026 56847.77879
Clx 4 nodes Throughput 5959.900064 20794.2083 34743.31655 54382.96419 70302.27313 76000.59175
24

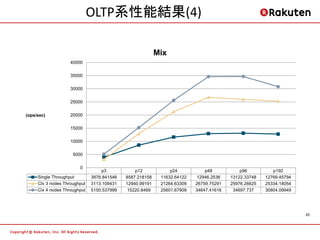

26. OLTP系性能結果(4)
Mix
40000
35000
30000
25000
(ops/sec) 20000
15000
10000
5000
0
p3 p12 p24 p48 p96 p192
Single Throughput 3976.841546 8587.218158 11632.64122 12946.2536 13122.33748 12769.45794
Clx 3 nodes Throughput 3113.109431 12940.99191 21264.63309 26759.75291 25976.26625 25334.18054
Clx 4 nodes Throughput 5150.537999 15220.8469 25601.67909 34647.41616 34697.737 30804.09949
25

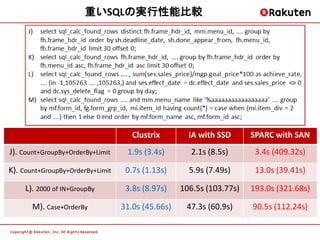

27. 重いSQLの実行性能比較
Clustrix IA with SSD SPARC with SAN
J). Count+GroupBy+OrderBy+Limit 1.9s (3.4s) 2.1s (8.5s) 3.4s (409.32s)
K). Count+GroupBy+OrderBy+Limit 0.7s (1.13s) 5.9s (7.49s) 13.0s (39.41s)
L). 2000 of IN+GroupBy 3.8s (8.97s) 106.5s (103.77s) 193.0s (321.68s)
M). Case+OrderBy 31.0s (45.66s) 47.3s (60.9s) 90.5s (112.24s)
26

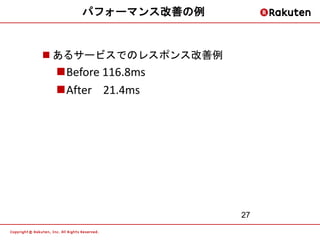

28. パフォーマンス改善の例
 あるサービスでのレスポンス改善例
Before 116.8ms
After 21.4ms
27

29. 耐障害検証
Failure Test Items Downtime
1 Front network
(port1) No
2 Front network
(port2) No
3 Internal network
(primary) < 12s
4 Internal network
(standby) No Front SW1 Front SW2
5 MySQL instance < 4s 1
6 Node OS < 4s
11
7 Online data disk
(SSD) failure < 5s 2
DB DB DB DB
8 Log/work data disk
(SATA) failure No 5,6 7,8
4 12
9 Infiniband switch
(primary) < 12s 3
10 Infiniband switch
(standby) No
10
9
11 Front network
(port1&2) < 18s
Infiniband SW1 Infiniband SW2
12 Internal network
(primary&standby) < 12s 28

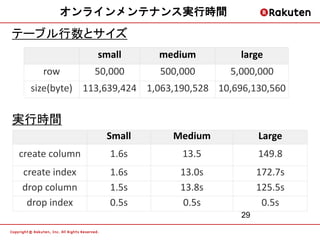

30. オンラインメンテナンス実行時間
テーブル行数とサイズ
small medium large
row 50,000 500,000 5,000,000
size(byte) 113,639,424 1,063,190,528 10,696,130,560
実行時間
Small Medium Large
create column 1.6s 13.5 149.8
create index 1.6s 13.0s 172.7s
drop column 1.5s 13.8s 125.5s
drop index 0.5s 0.5s 0.5s
29

31. オンラインスキーマ変更中の影響
 作業対象以外へのアクセス性能影響はなし
 作業対象表へのアクセス性能は若干影響あり(夜間な
どサービスへの影響少ない時間帯を考慮する)
 500万件、10Gの
表に対してオンラ
イン実行
30

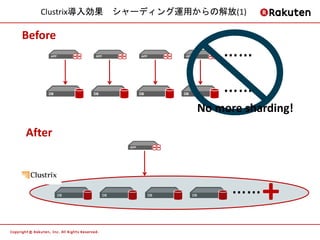

32. Clustrix導入効果 シャーディング運用からの解放(1)
Before
……
DB DB DB DB
……
No more sharding!
After
DB DB DB DB
…… +

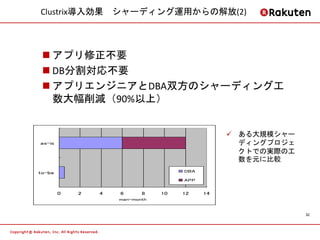

33. Clustrix導入効果 シャーディング運用からの解放(2)
 アプリ修正不要
 DB分割対応不要
 アプリエンジニアとDBA双方のシャーディング工
数大幅削減（90%以上）
 ある大規模シャー
as-is ディングプロジェ
クトでの実際の工
数を元に比較
to-be DBA
APP
0 2 4 6 8 10 12 14
man-month
32

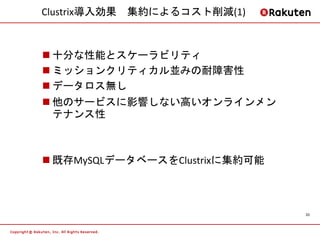

34. Clustrix導入効果 集約によるコスト削減(1)
 十分な性能とスケーラビリティ
 ミッションクリティカル並みの耐障害性
 データロス無し
 他のサービスに影響しない高いオンラインメン
テナンス性
 既存MySQLデータベースをClustrixに集約可能
33

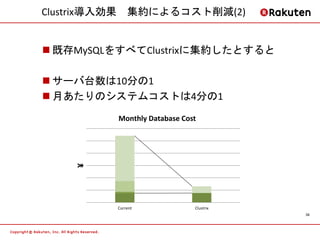

35. Clustrix導入効果 集約によるコスト削減(2)
 既存MySQLをすべてClustrixに集約したとすると
 サーバ台数は10分の1
 月あたりのシステムコストは4分の1
Monthly Database Cost
¥
Current Clustrix
34

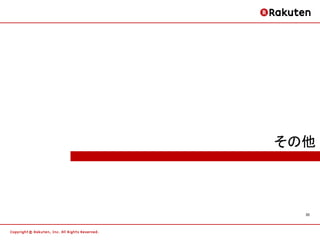

36. その他
35

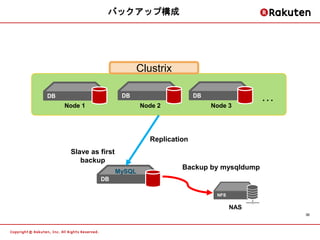

37. バックアップ構成
Clustrix
DB DB DB
…
Node 1 Node 2 Node 3
Replication
Slave as first
backup
Backup by mysqldump
MySQL
DB
NFS
NAS
36

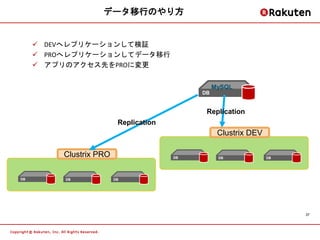

38. データ移行のやり方
 DEVへレプリケーションして検証
 PROへレプリケーションしてデータ移行
 アプリのアクセス先をPROに変更
MySQL
DB
Replication
Replication
Clustrix DEV
Clustrix PRO DB DB DB
DB DB DB
37

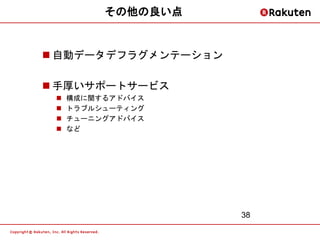

39. その他の良い点
 自動データデフラグメンテーション
 手厚いサポートサービス
 構成に関するアドバイス
 トラブルシューティング
 チューニングアドバイス
 など
38

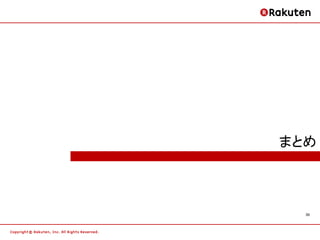

40. まとめ
39

41. Clustrixにより運用課題が解決
 データシャーディング運用  不要、運用コスト激
減
 データ保護、HAの確保  可能
 オンラインメンテナンス  可能
 台数が多くなりがち  集約可能
 コスト削減
40

42. 楽天におけるClustrix
 重要なデータベースプラットフォームのひとつ
 Database as a Service として提供
 リードタイム無し
 従量課金制
41

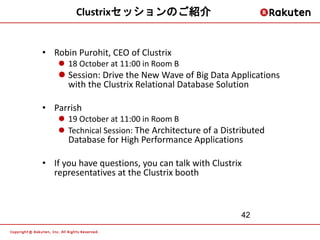

43. Clustrixセッションのご紹介
• Robin Purohit, CEO of Clustrix
 18 October at 11:00 in Room B
 Session: Drive the New Wave of Big Data Applications
with the Clustrix Relational Database Solution
• Parrish
 19 October at 11:00 in Room B
 Technical Session: The Architecture of a Distributed
Database for High Performance Applications
• If you have questions, you can talk with Clustrix
representatives at the Clustrix booth
42
