SIMDで整数除算

SIMDで整数除算
@Shobomaru

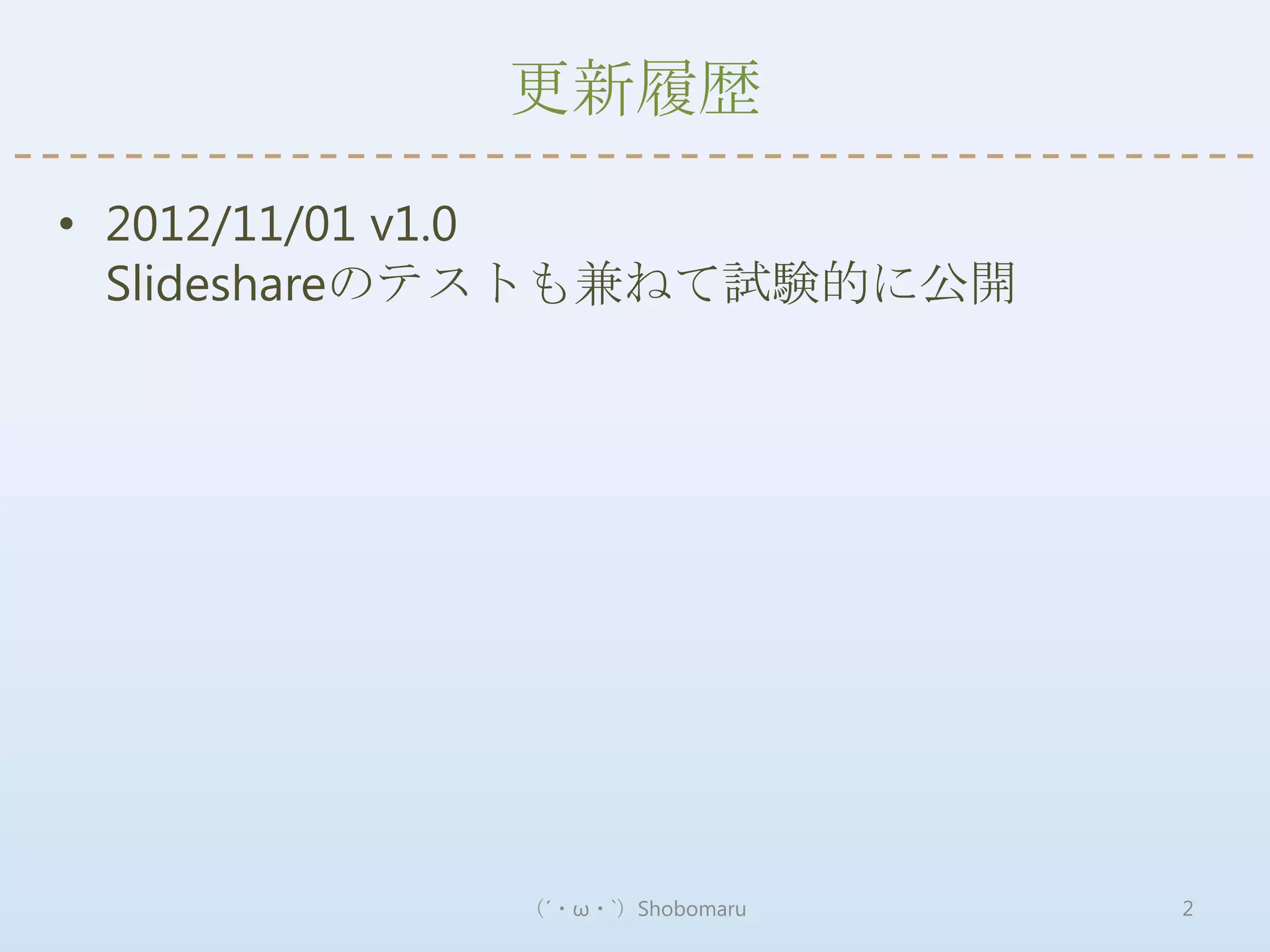

更新履歴

• 2012/11/01 v1.0
Slideshareのテストも兼ねて試験的に公開

（´・ω・`）Shobomaru 2

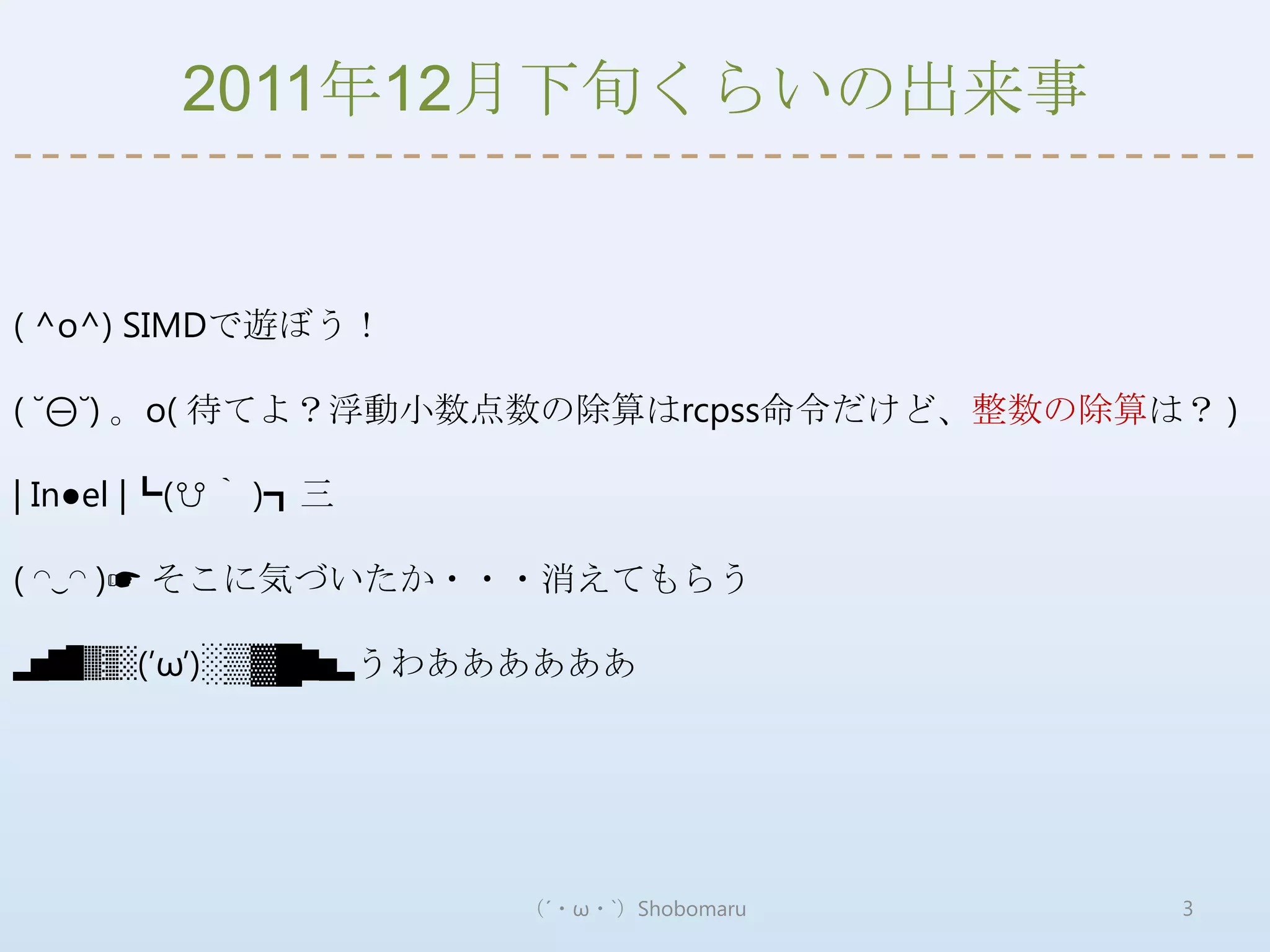

2011年12月下旬くらいの出来事

( ^o^) SIMDで遊ぼう！

( ˘⊖˘) 。o( 待てよ？浮動小数点数の除算はrcpss命令だけど、整数の除算は？ )

| In●el |┗(☋｀ )┓三

( ◠‿◠ )☛ そこに気づいたか・・・消えてもらう

▂▅▇█▓▒░(’ω’)░▒▓█▇▅▂うわああああああ

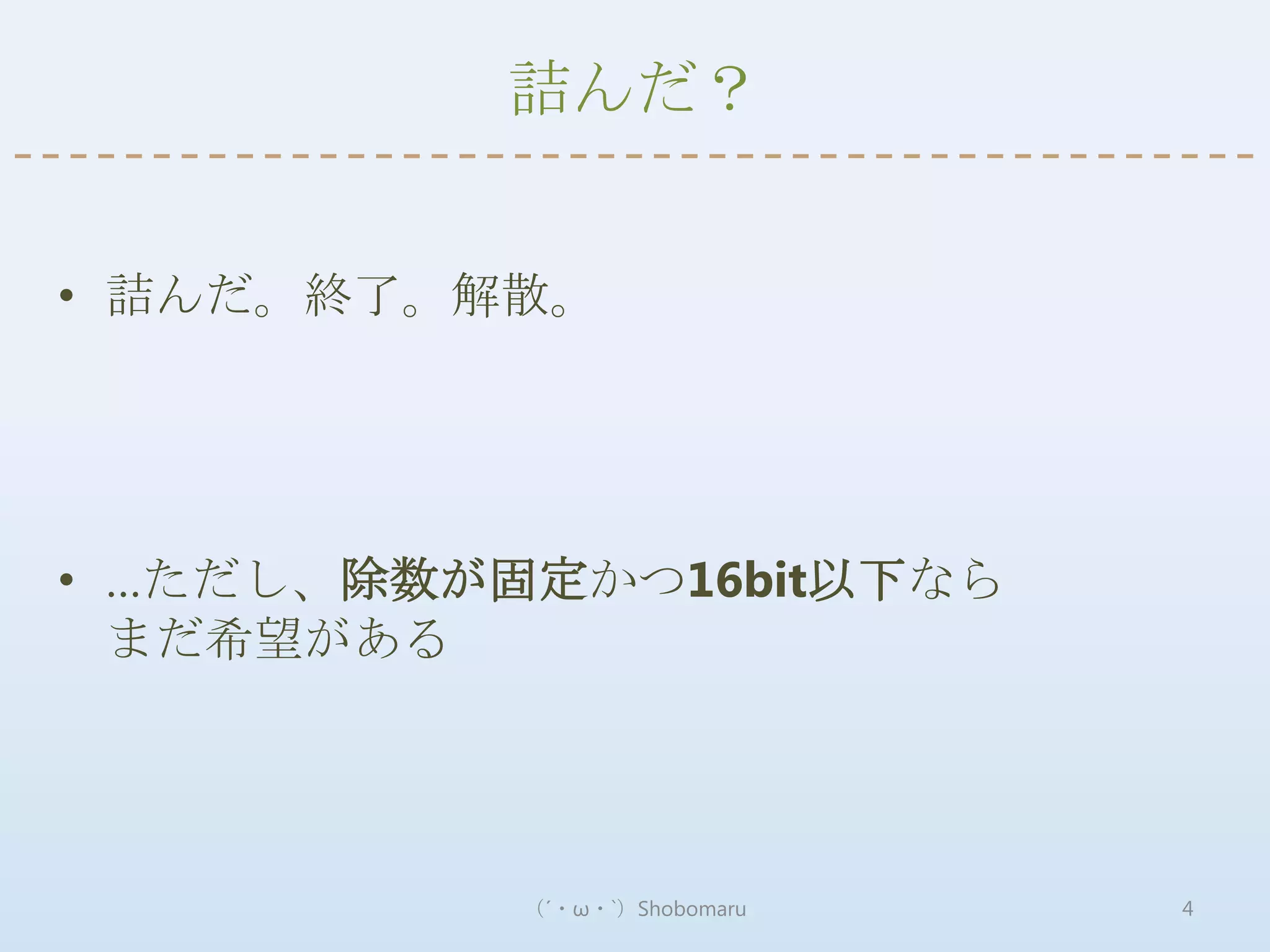

詰んだ？

• 詰んだ。終了。解散。

• …ただし、除数が固定かつ16bit以下なら
まだ希望がある

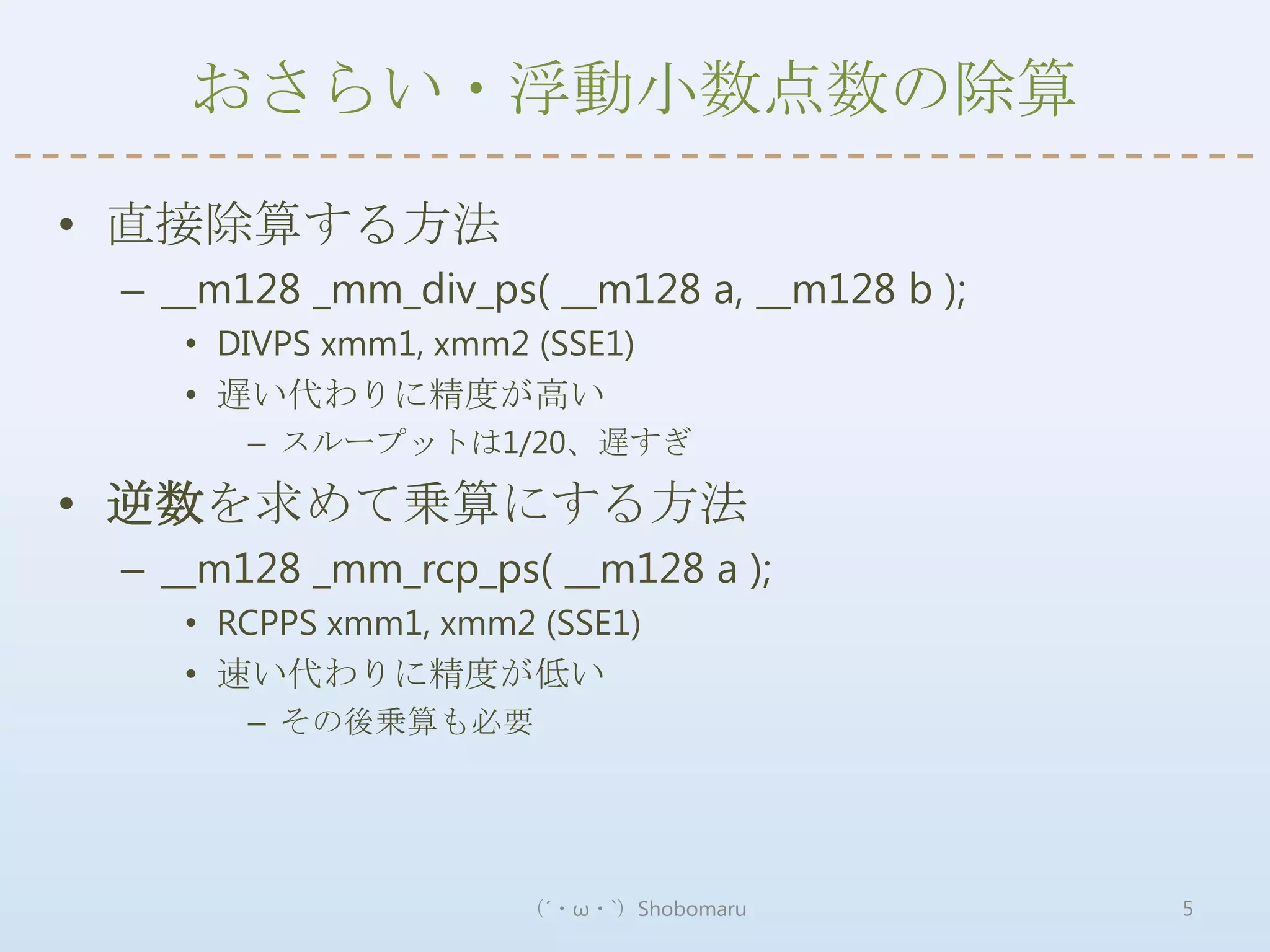

おさらい・浮動小数点数の除算

• 直接除算する方法
– __m128 _mm_div_ps( __m128 a, __m128 b );
• DIVPS xmm1, xmm2 (SSE1)
• 遅い代わりに精度が高い
– スループットは1/20、遅すぎ

• 逆数を求めて乗算にする方法
– __m128 _mm_rcp_ps( __m128 a );
• RCPPS xmm1, xmm2 (SSE1)
• 速い代わりに精度が低い
– その後乗算も必要

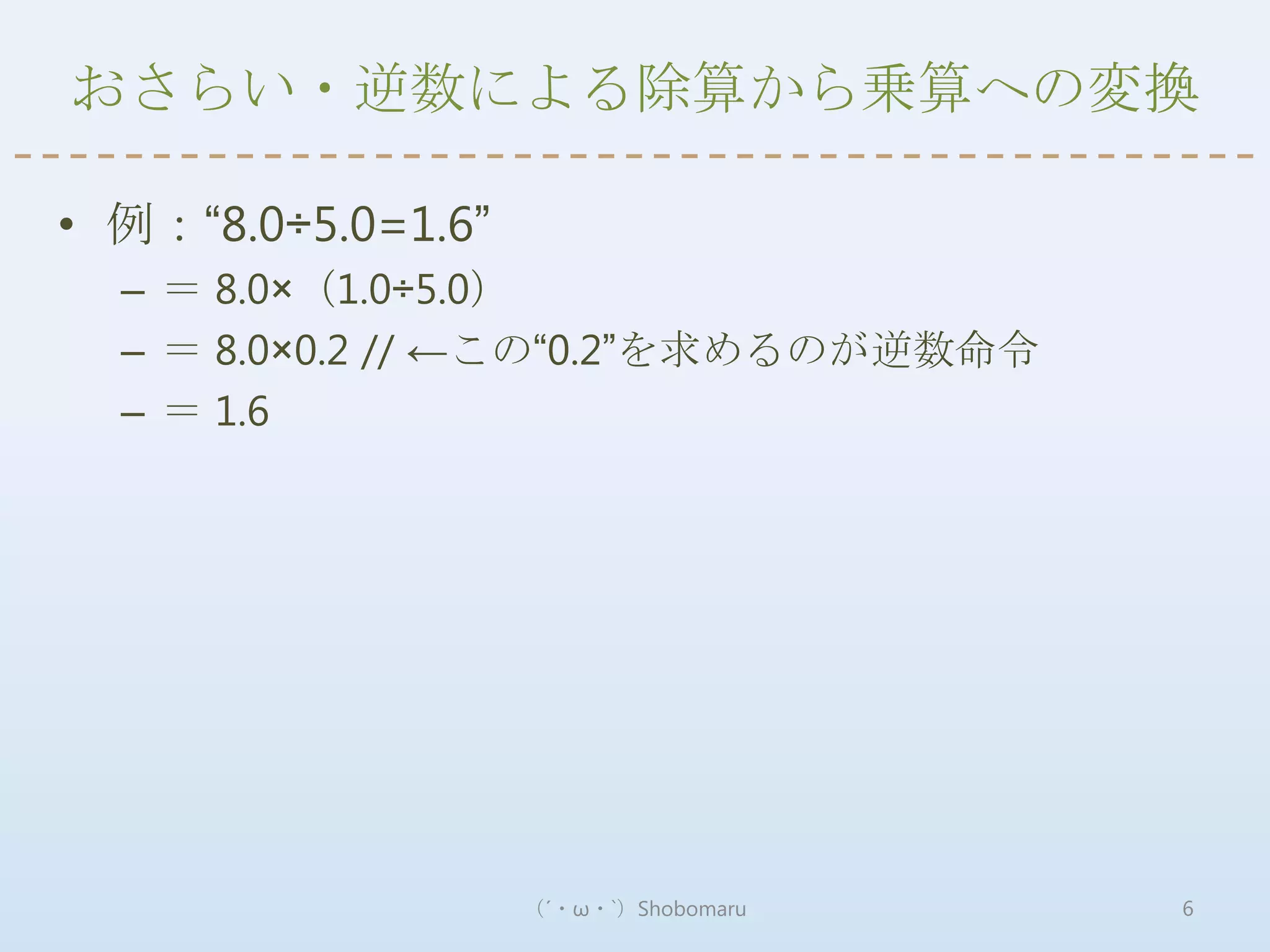

おさらい・逆数による除算から乗算への変換

• 例：“8.0÷5.0=1.6”
– ＝ 8.0×（1.0÷5.0）
– ＝ 8.0×0.2 // ←この“0.2”を求めるのが逆数命令
– ＝ 1.6

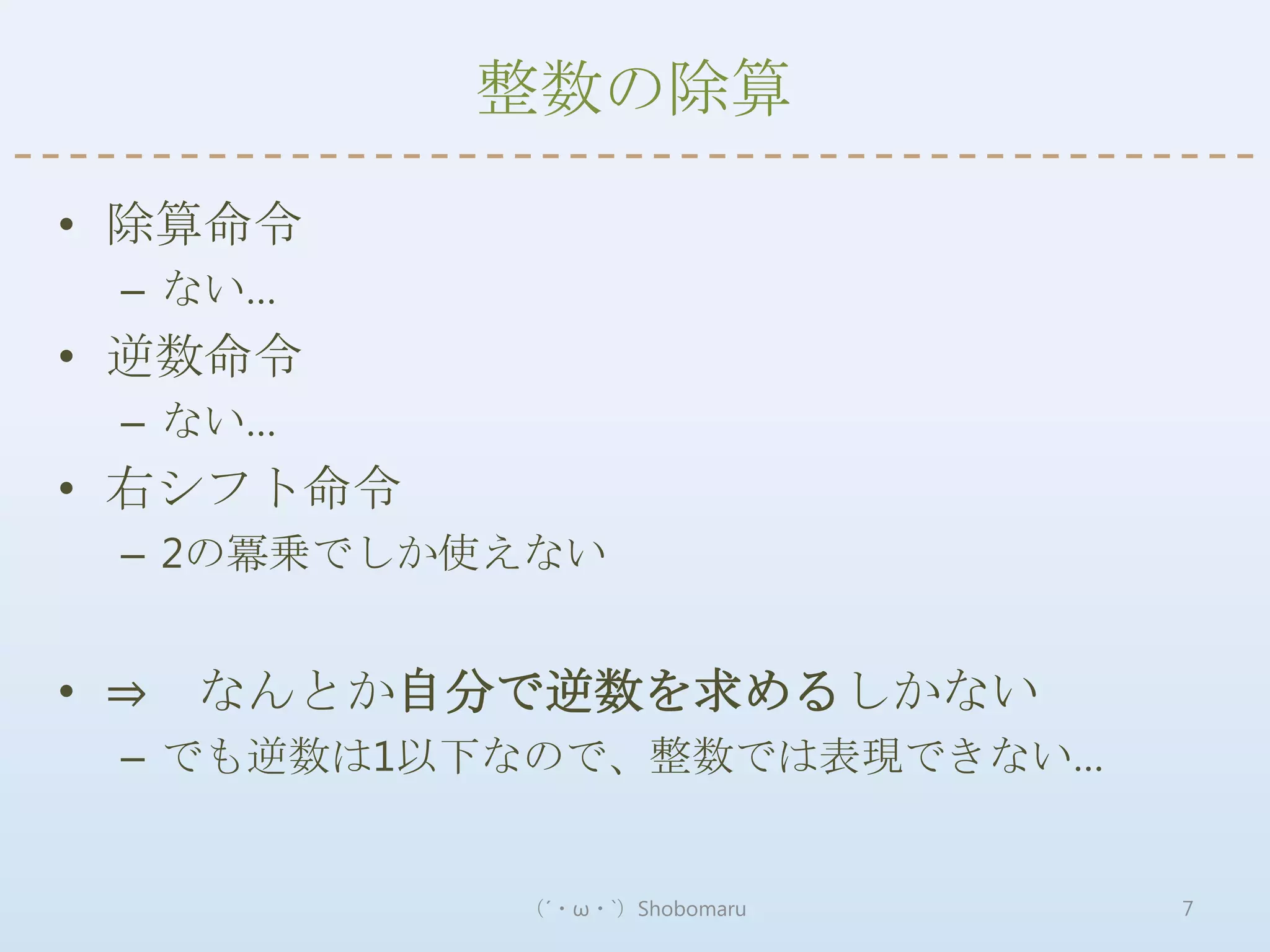

整数の除算

• 除算命令
– ない…
• 逆数命令
– ない…
• 右シフト命令
– 2の冪乗でしか使えない

• ⇒ なんとか自分で逆数を求めるしかない
– でも逆数は1以下なので、整数では表現できない…

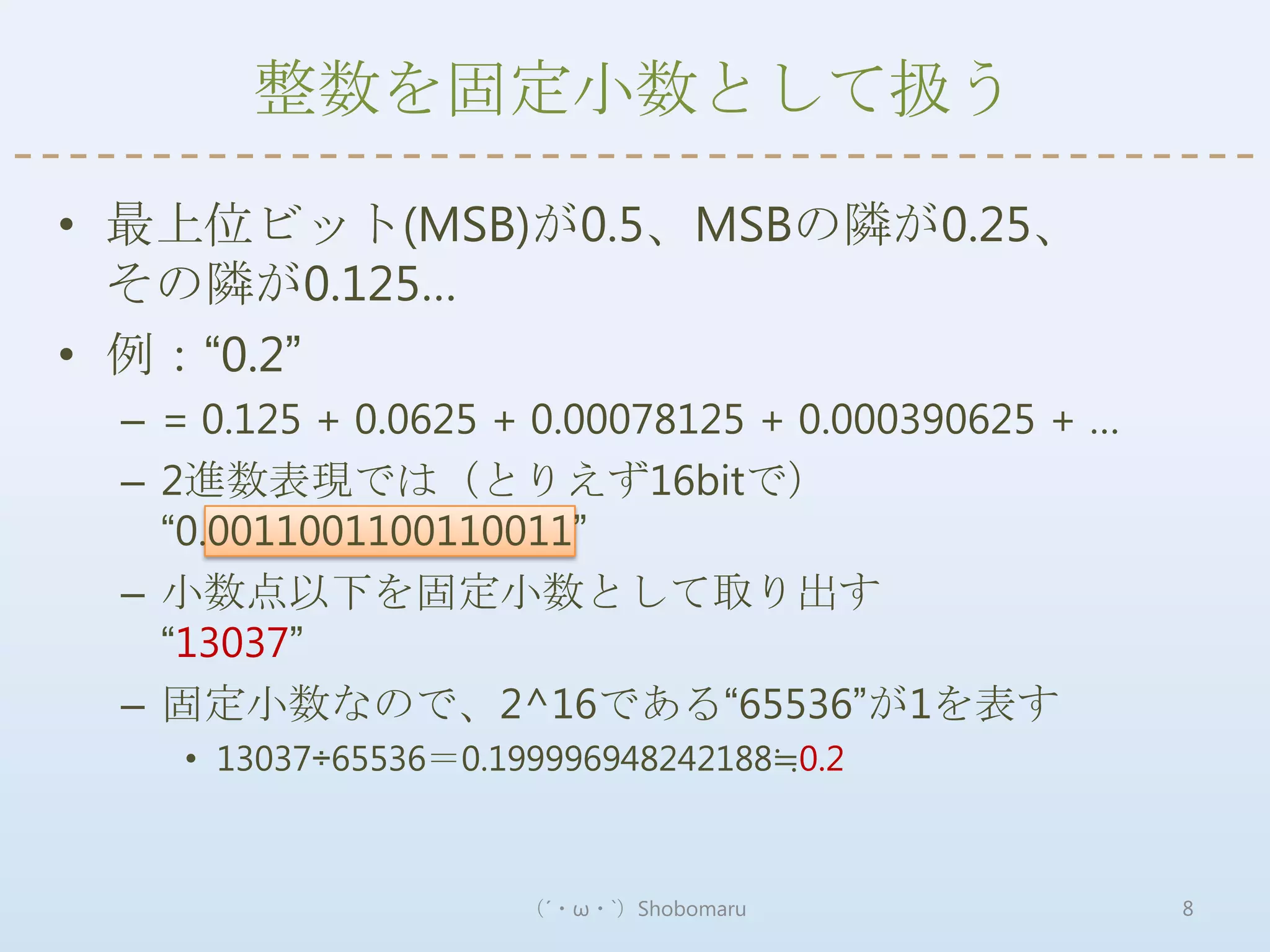

整数を固定小数として扱う

• 最上位ビット(MSB)が0.5、MSBの隣が0.25、
その隣が0.125…
• 例：“0.2”
– = 0.125 + 0.0625 + 0.00078125 + 0.000390625 + …
– 2進数表現では（とりえず16bitで）
“0.0011001100110011”
– 小数点以下を固定小数として取り出す
“13037”
– 固定小数なので、2^16である“65536”が1を表す
• 13037÷65536＝0.199996948242188≒0.2

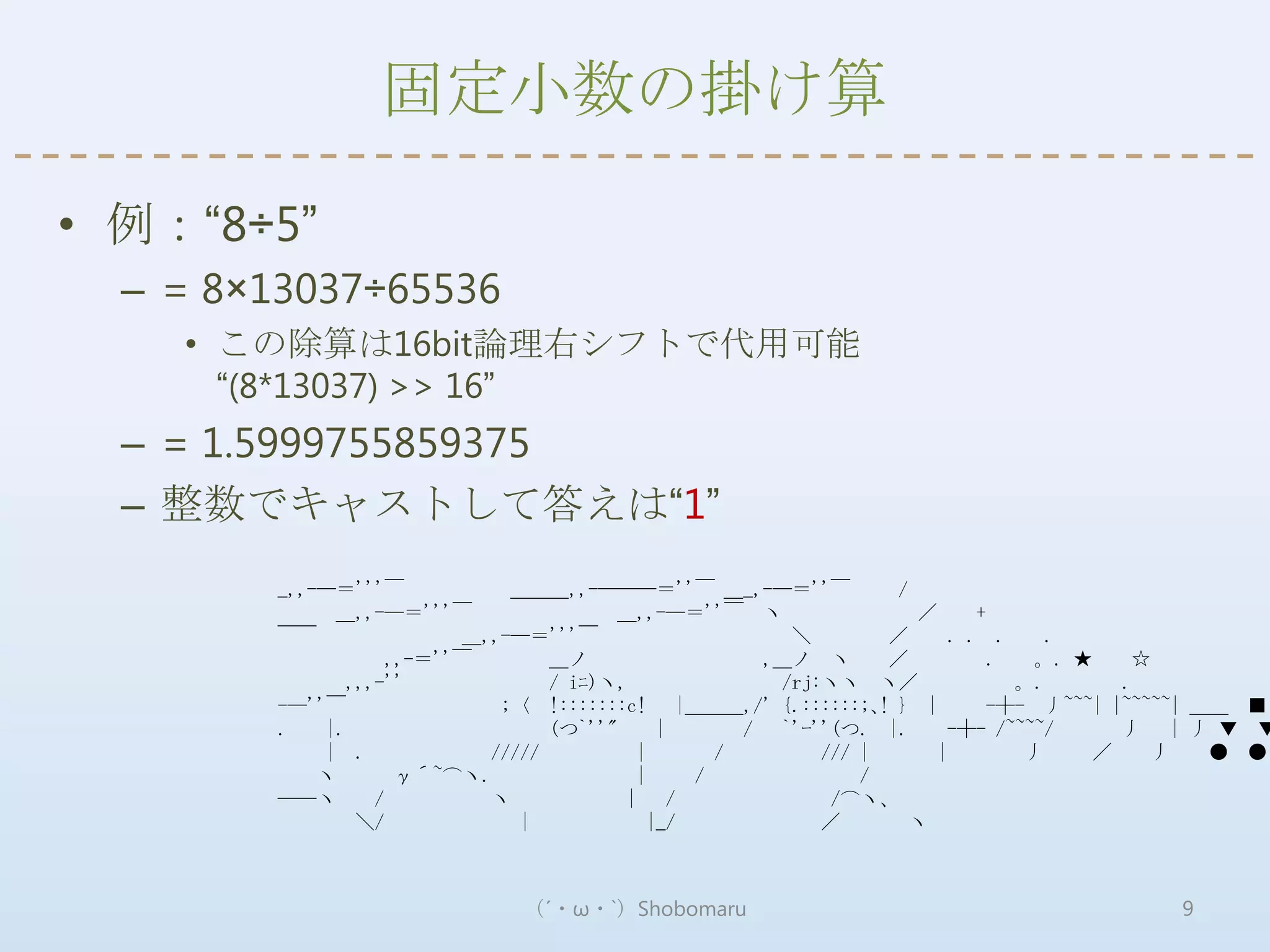

固定小数の掛け算

• 例：“8÷5”
– = 8×13037÷65536
• この除算は16bit論理右シフトで代用可能
“(8*13037) >> 16”
– = 1.5999755859375
– 整数でキャストして答えは“1”
_,,-―＝'''￣＿＿＿,,-―――＝''￣＿_,-―＝''￣ /
＿,,-―＝'''￣＿,,-―＝''￣ヽ／ +
￣￣＿,,-―＝'''￣＼／ . . . .
,,-＝''￣＿ノ ,＿ノヽ／ . 。. ★ ☆
,,,-'' / iﾆ)ヽ, /rj:ヽヽヽ／。. .
-―''￣ ;〈 !:::::::c! |＿＿＿,/' {.::::::;､! } | -┼- 丿~~~| |~~~~~| ＿＿ ■
. |. (つ`''" | / `'ｰ''(つ. |. -┼- /~~~~/ 丿 | 丿 ▼ ▼
| . ///// | / /// | | 丿／丿 ● ●
ヽ γ´~⌒ヽ. | / /
――ヽ / ヽ | / /⌒ヽ、
＼/ | |_/ ／ヽ

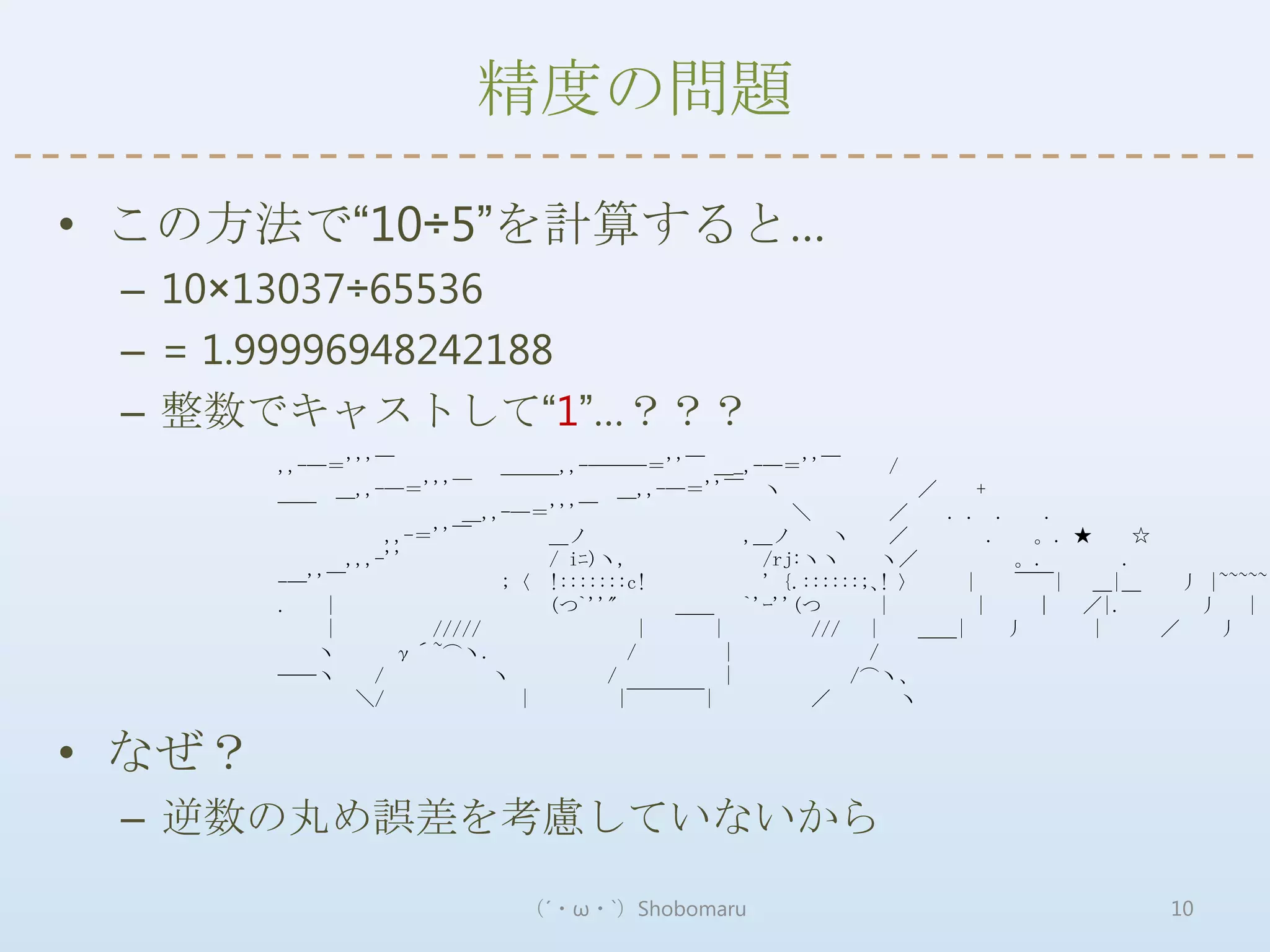

精度の問題

• この方法で“10÷5”を計算すると…
– 10×13037÷65536
– = 1.99996948242188
– 整数でキャストして“1”…？？？
,,-―＝'''￣＿＿＿,,-―――＝''￣＿_,-―＝''￣ /
＿,,-―＝'''￣＿,,-―＝''￣ヽ／ +
￣￣＿,,-―＝'''￣＼／ . . . .
,,-＝''￣＿ノ ,＿ノヽ／ . 。. ★ ☆
,,,-'' / iﾆ)ヽ, /rj:ヽヽヽ／。. .
-―''￣ ;〈 !:::::::c! ' {.::::::;､! 〉 | ￣￣| ＿|＿丿 |~~~~~|
. | (つ`''" ＿＿ `'ｰ''(つ | | ｜／|. 丿 | 丿
| ///// | | /// | ＿＿| 丿 | ／丿
ヽ γ´~⌒ヽ. / | /
――ヽ / ヽ / | /⌒ヽ、
＼/ | |￣￣￣￣| ／ヽ

• なぜ？
– 逆数の丸め誤差を考慮していないから

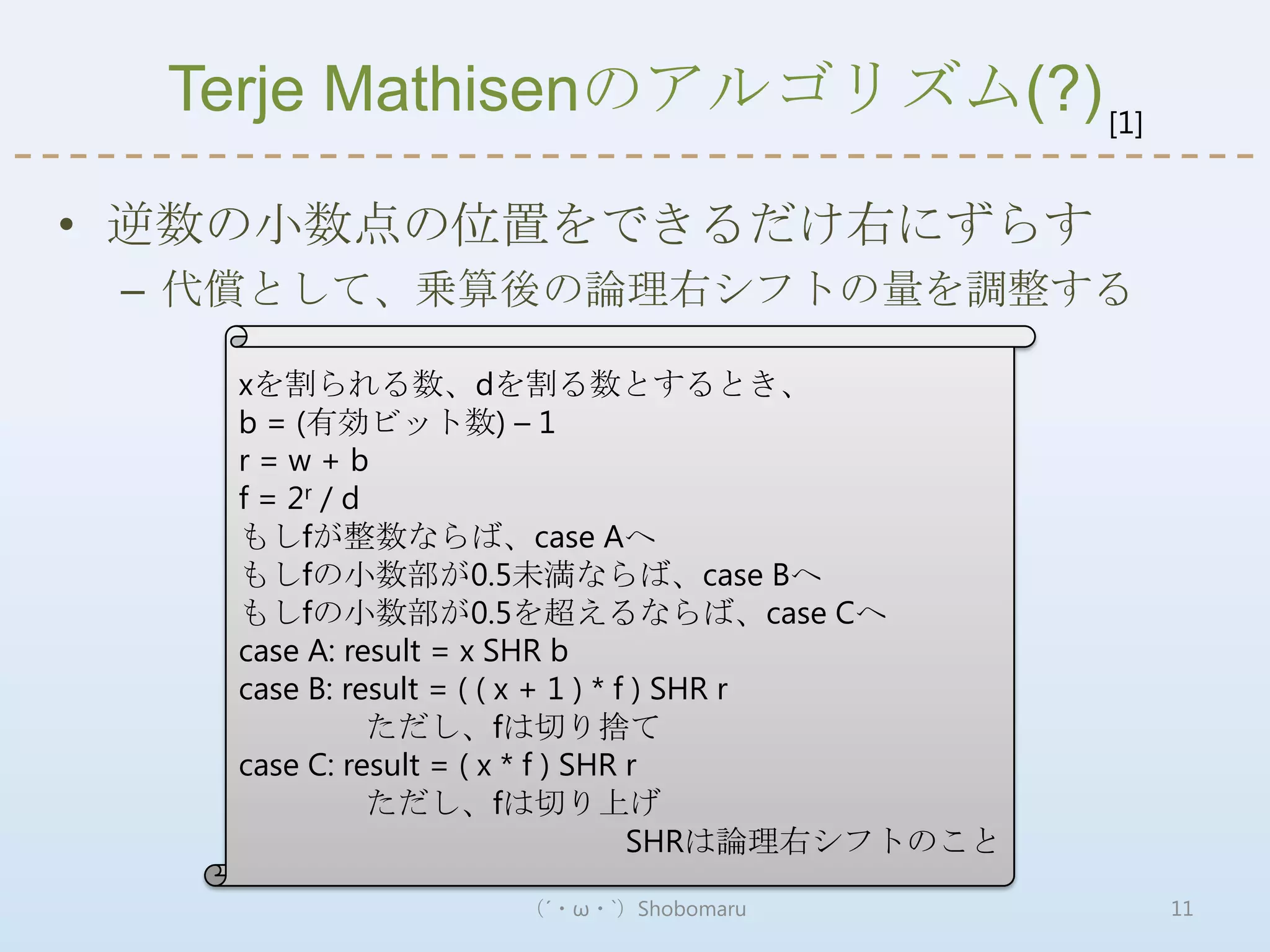

Terje Mathisenのアルゴリズム(?) [1]

• 逆数の小数点の位置をできるだけ右にずらす
– 代償として、乗算後の論理右シフトの量を調整する

xを割られる数、dを割る数とするとき、
b = (有効ビット数) – 1
r=w+b
f = 2r / d
もしfが整数ならば、case Aへ
もしfの小数部が0.5未満ならば、case Bへ
もしfの小数部が0.5を超えるならば、case Cへ
case A: result = x SHR b
case B: result = ( ( x + 1 ) * f ) SHR r
ただし、fは切り捨て
case C: result = ( x * f ) SHR r
ただし、fは切り上げ
SHRは論理右シフトのこと

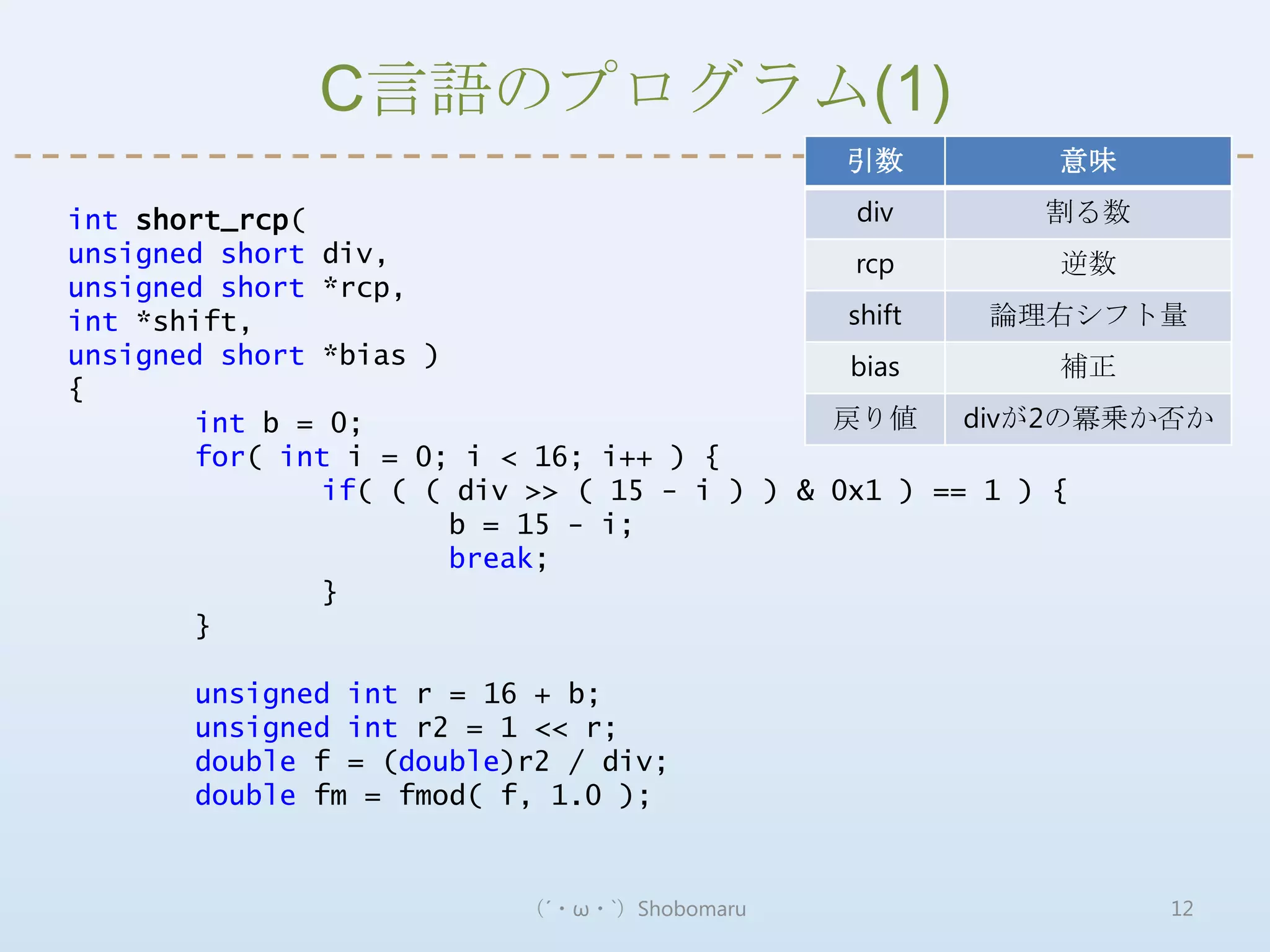

C言語のプログラム(1)
引数意味

int short_rcp( div 割る数
unsigned short div, rcp 逆数
unsigned short *rcp,
int *shift, shift 論理右シフト量
unsigned short *bias ) bias 補正
{
int b = 0; 戻り値 divが2の冪乗か否か
for( int i = 0; i < 16; i++ ) {
if( ( ( div >> ( 15 - i ) ) & 0x1 ) == 1 ) {
b = 15 - i;
break;
}
}

unsigned int r = 16 + b;
unsigned int r2 = 1 << r;
double f = (double)r2 / div;
double fm = fmod( f, 1.0 );


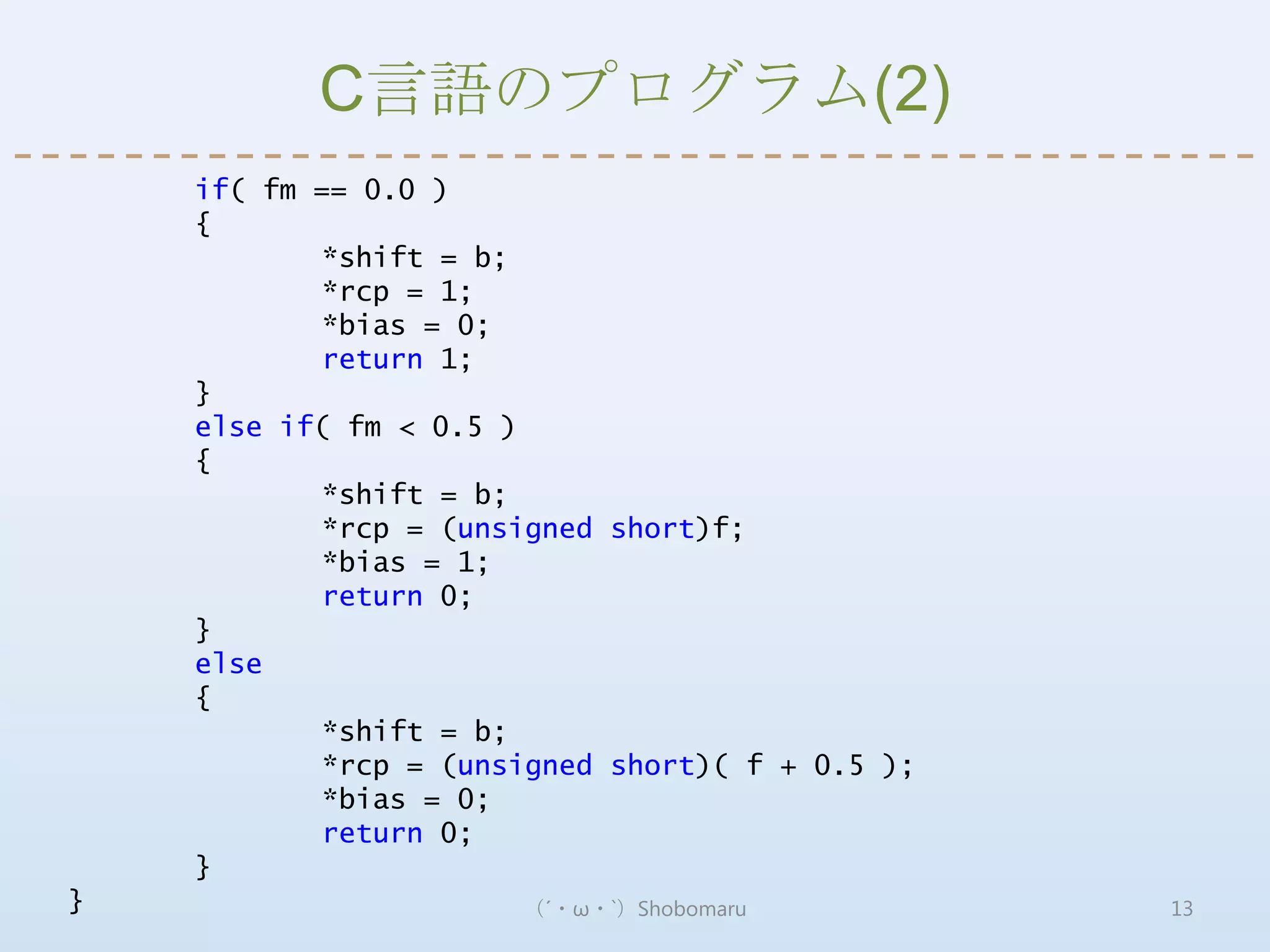

if( fm == 0.0 )
{
*shift = b;
*rcp = 1;
*bias = 0;
return 1;
}
else if( fm < 0.5 )
{
*shift = b;
*rcp = (unsigned short)f;
*bias = 1;
return 0;
}
else
{
*shift = b;
*rcp = (unsigned short)( f + 0.5 );
*bias = 0;
return 0;
}
} （´・ω・`）Shobomaru 13

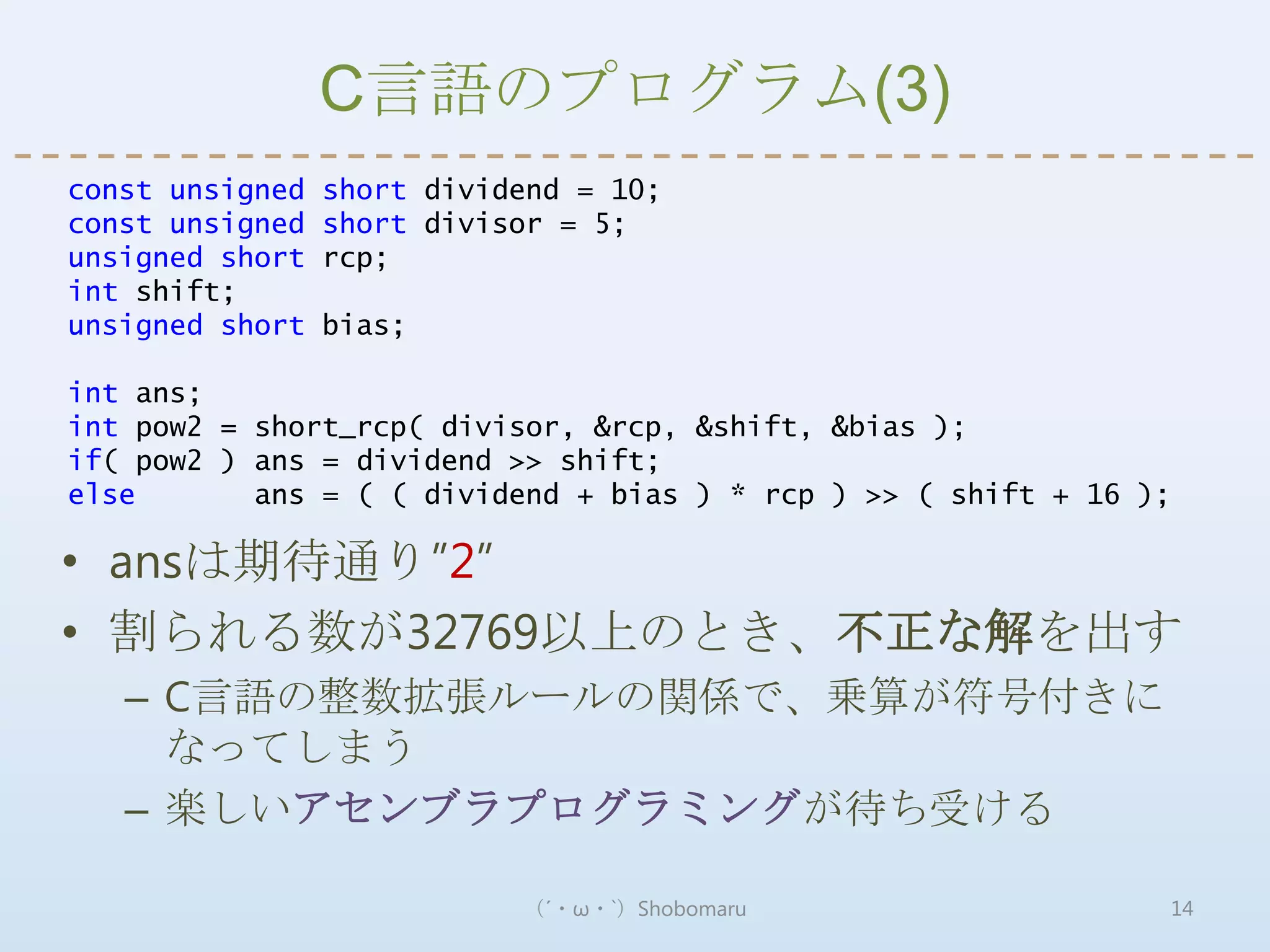

const unsigned short dividend = 10;
const unsigned short divisor = 5;
unsigned short rcp;
int shift;
unsigned short bias;

int ans;
int pow2 = short_rcp( divisor, &rcp, &shift, &bias );
if( pow2 ) ans = dividend >> shift;
else ans = ( ( dividend + bias ) * rcp ) >> ( shift + 16 );

• ansは期待通り”2”
• 割られる数が32769以上のとき、不正な解を出す
– C言語の整数拡張ルールの関係で、乗算が符号付きに
なってしまう
– 楽しいアセンブラプログラミングが待ち受ける

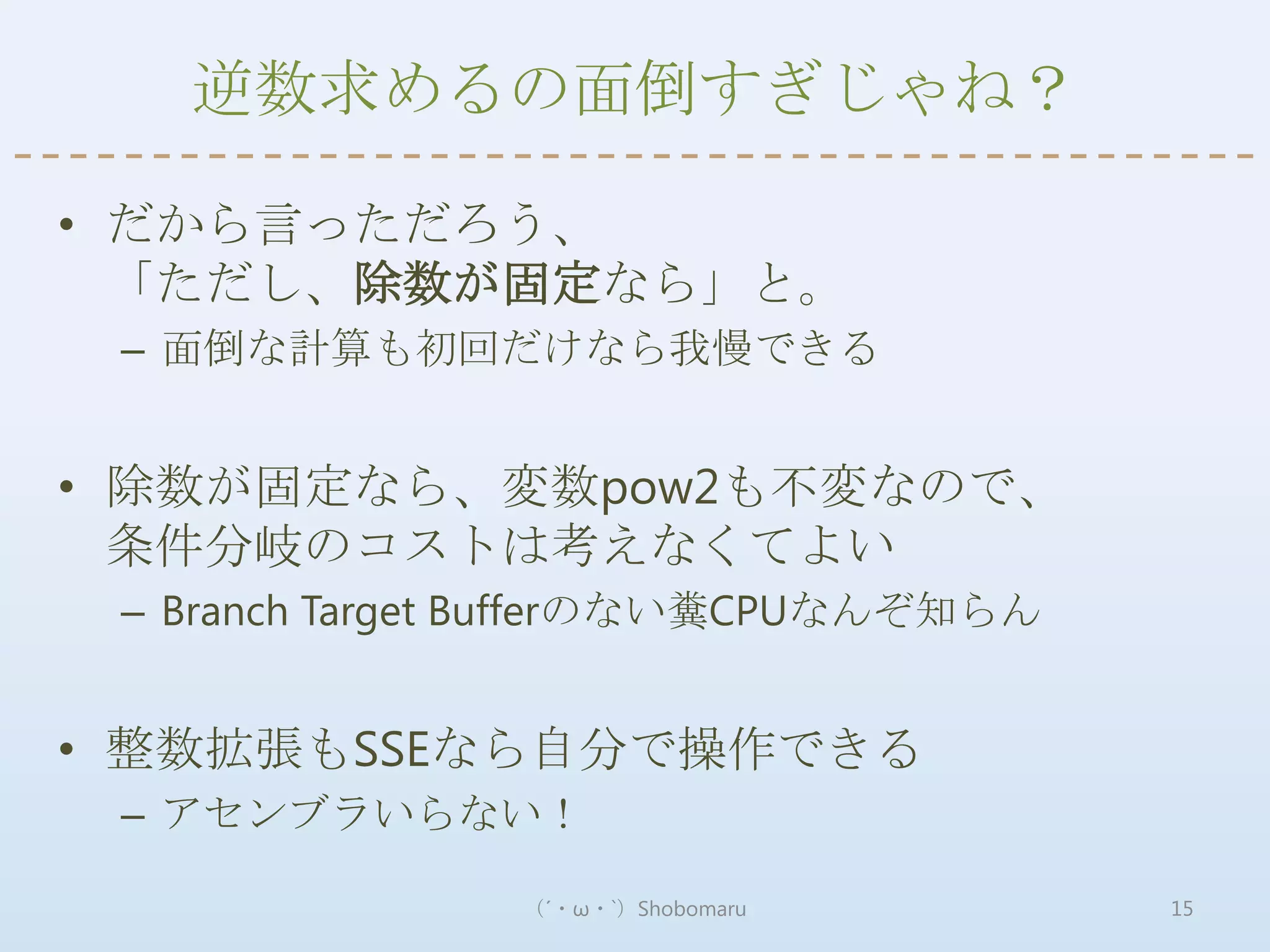

逆数求めるの面倒すぎじゃね？

• だから言っただろう、
「ただし、除数が固定なら」と。
– 面倒な計算も初回だけなら我慢できる

• 除数が固定なら、変数pow2も不変なので、
条件分岐のコストは考えなくてよい
– Branch Target Bufferのない糞CPUなんぞ知らん

• 整数拡張もSSEなら自分で操作できる
– アセンブラいらない！

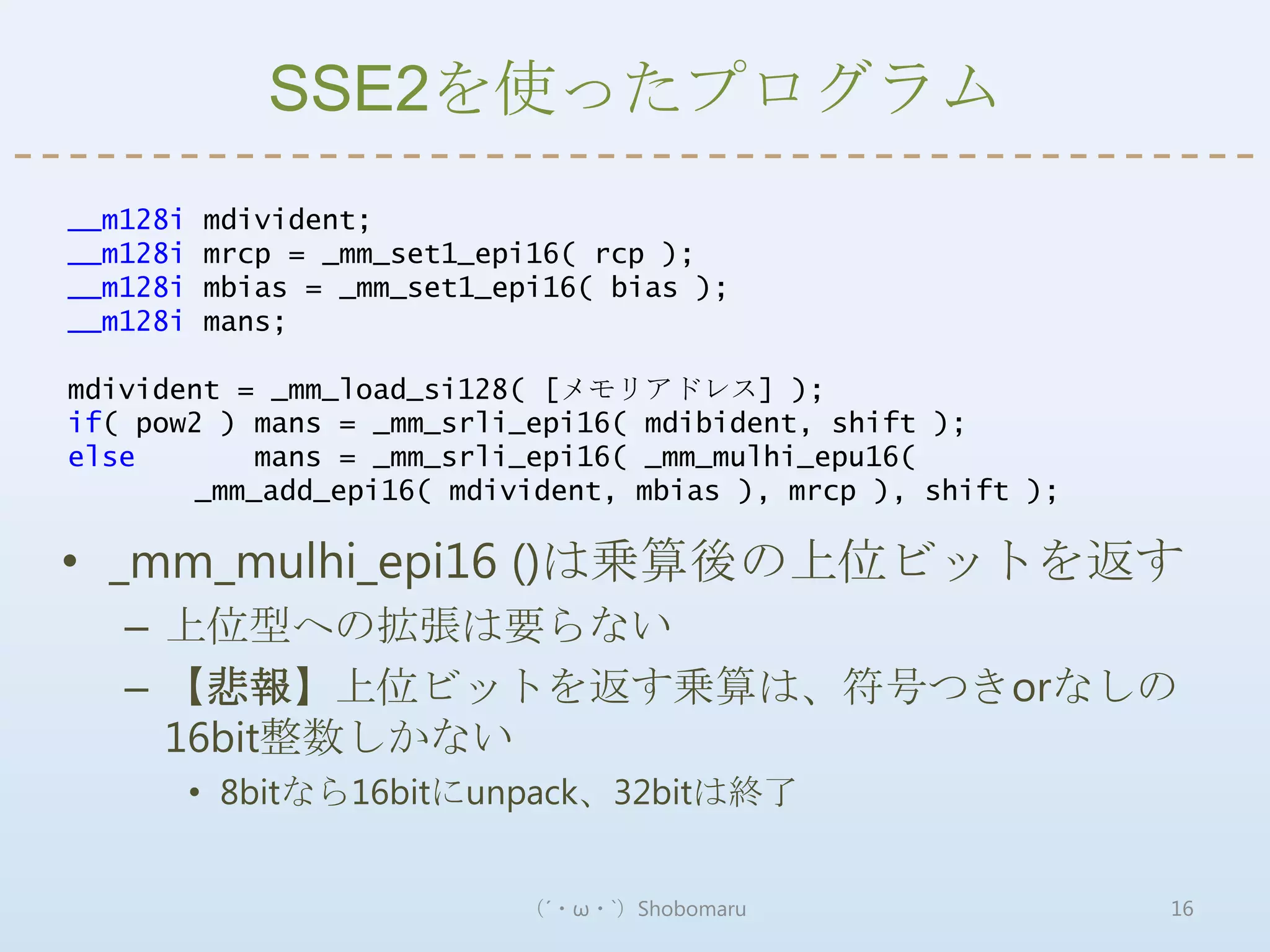

SSE2を使ったプログラム
__m128i mdivident;
__m128i mrcp = _mm_set1_epi16( rcp );
__m128i mbias = _mm_set1_epi16( bias );
__m128i mans;

mdivident = _mm_load_si128( [メモリアドレス] );
if( pow2 ) mans = _mm_srli_epi16( mdibident, shift );
else mans = _mm_srli_epi16( _mm_mulhi_epu16(
_mm_add_epi16( mdivident, mbias ), mrcp ), shift );

• _mm_mulhi_epi16 ()は乗算後の上位ビットを返す
– 上位型への拡張は要らない
– 【悲報】上位ビットを返す乗算は、符号つきorなしの
16bit整数しかない
• 8bitなら16bitにunpack、32bitは終了

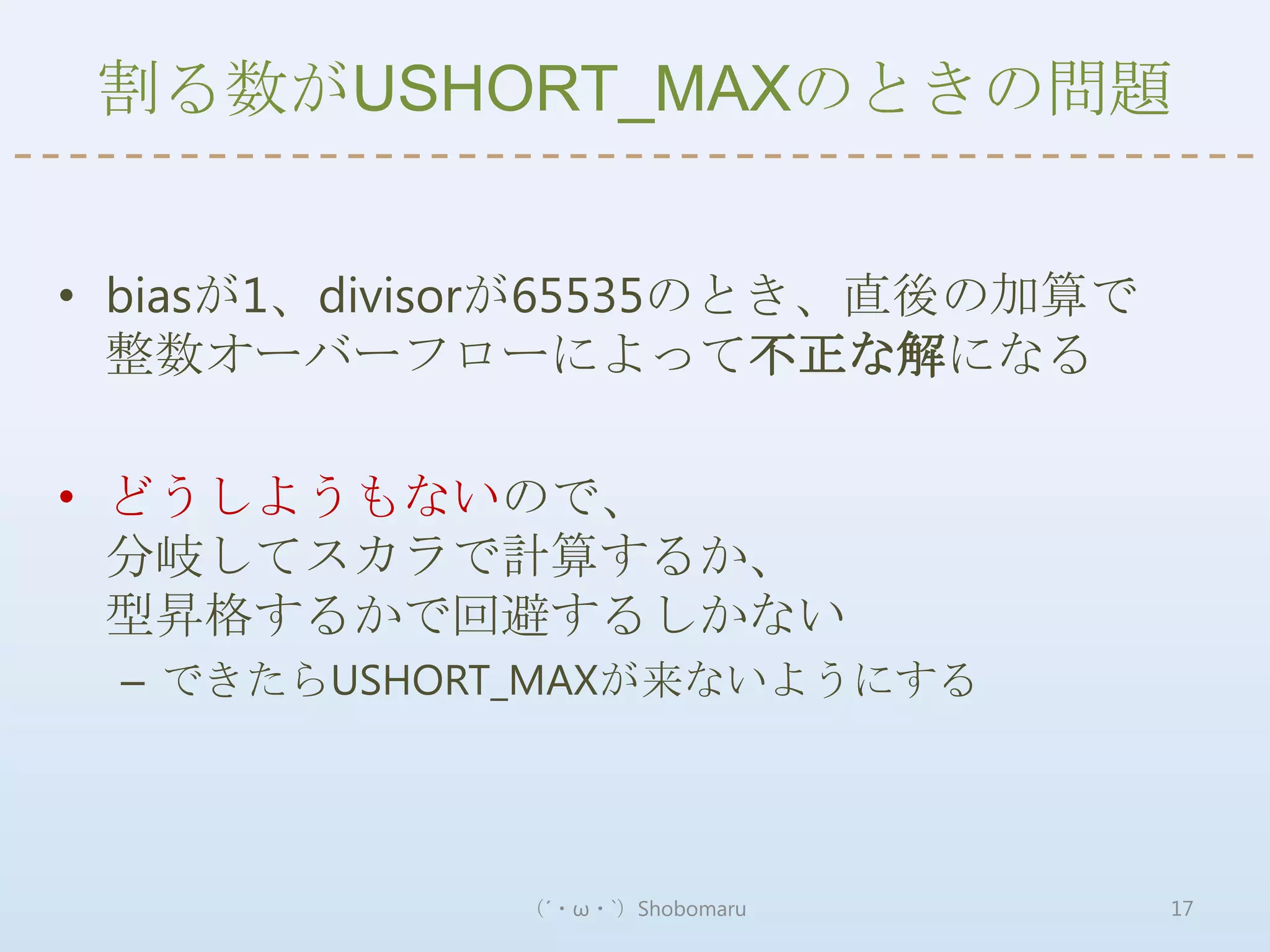

割る数がUSHORT_MAXのときの問題

• biasが1、divisorが65535のとき、直後の加算で
整数オーバーフローによって不正な解になる

• どうしようもないので、
分岐してスカラで計算するか、
型昇格するかで回避するしかない
– できたらUSHORT_MAXが来ないようにする

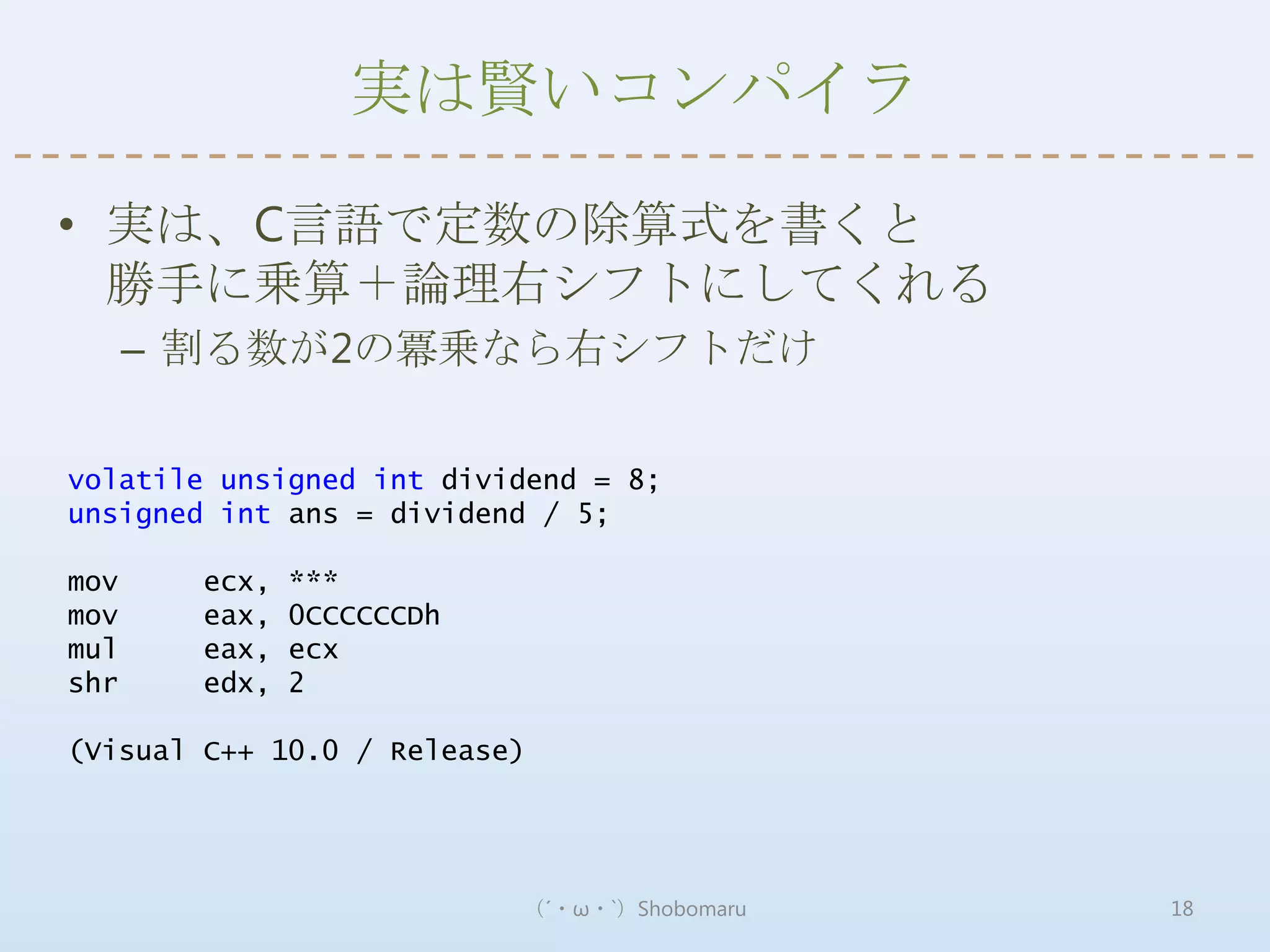

実は賢いコンパイラ

• 実は、C言語で定数の除算式を書くと
勝手に乗算＋論理右シフトにしてくれる
– 割る数が2の冪乗なら右シフトだけ

volatile unsigned int dividend = 8;
unsigned int ans = dividend / 5;

mov ecx, ***
mov eax, 0CCCCCCDh
mul eax, ecx
shr edx, 2

(Visual C++ 10.0 / Release)

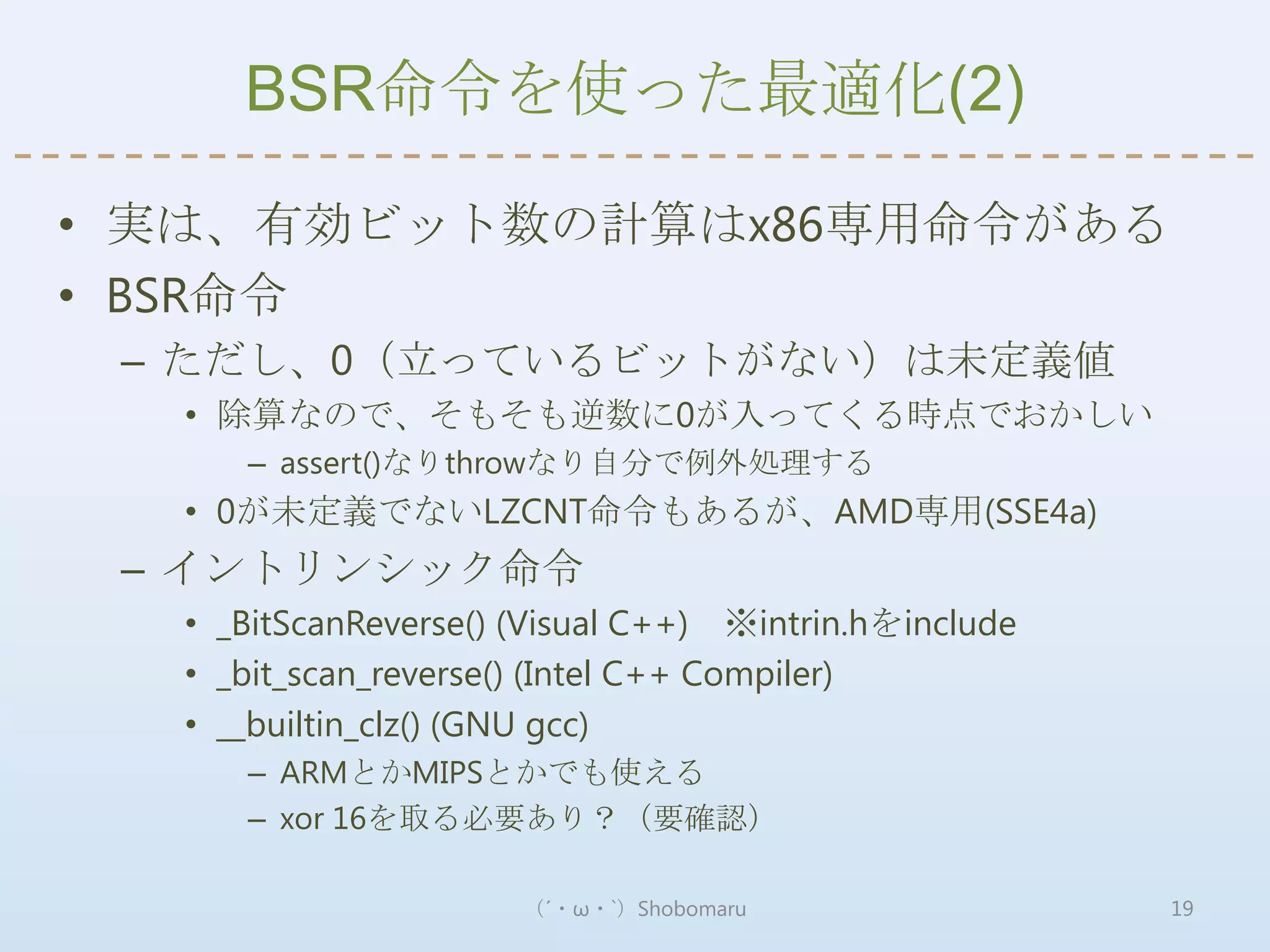

BSR命令を使った最適化(2)

• 実は、有効ビット数の計算はx86専用命令がある
• BSR命令
– ただし、0（立っているビットがない）は未定義値
• 除算なので、そもそも逆数に0が入ってくる時点でおかしい
– assert()なりthrowなり自分で例外処理する
• 0が未定義でないLZCNT命令もあるが、AMD専用(SSE4a)
– イントリンシック命令
• _BitScanReverse() (Visual C++) ※intrin.hをinclude
• _bit_scan_reverse() (Intel C++ Compiler)
• __builtin_clz() (GNU gcc)
– ARMとかMIPSとかでも使える
– xor 16を取る必要あり？（要確認）

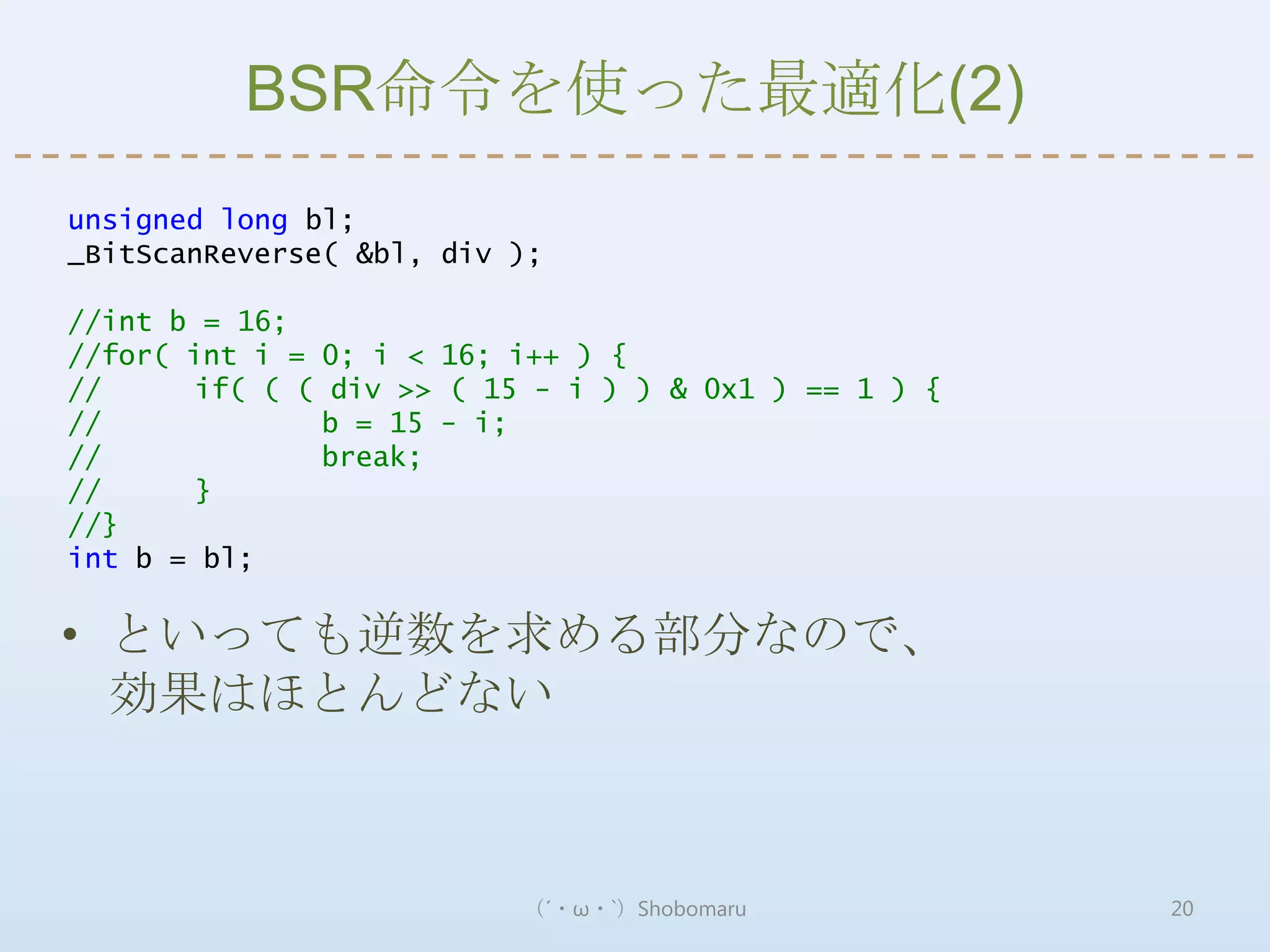

BSR命令を使った最適化(2)
unsigned long bl;
_BitScanReverse( &bl, div );

//int b = 16;
//for( int i = 0; i < 16; i++ ) {
// if( ( ( div >> ( 15 - i ) ) & 0x1 ) == 1 ) {
// b = 15 - i;
// break;
// }
//}
int b = bl;

• といっても逆数を求める部分なので、
効果はほとんどない

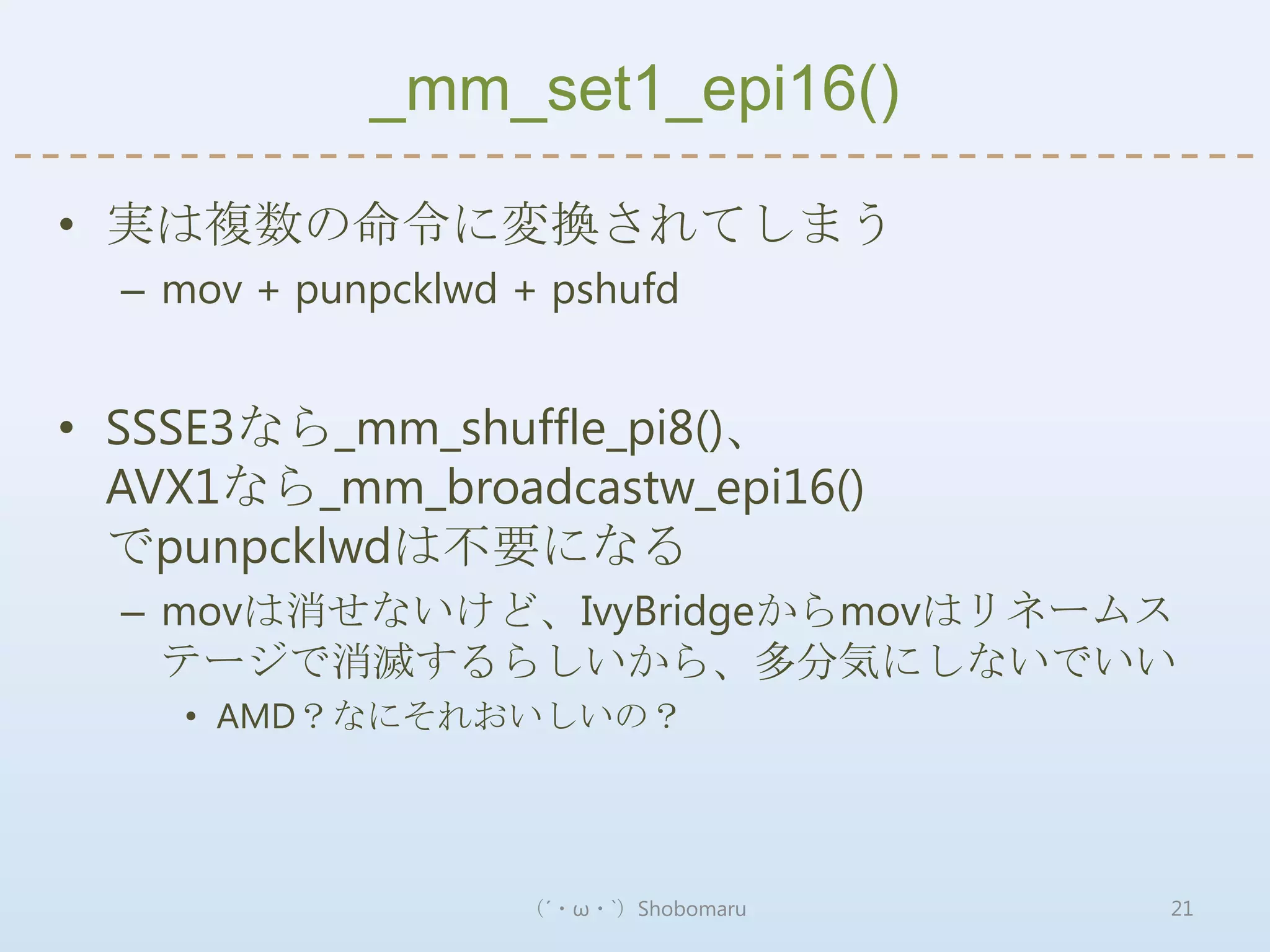

_mm_set1_epi16()

• 実は複数の命令に変換されてしまう
– mov + punpcklwd + pshufd

• SSSE3なら_mm_shuffle_pi8()、
AVX1なら_mm_broadcastw_epi16()
でpunpcklwdは不要になる
– movは消せないけど、IvyBridgeからmovはリネームス
テージで消滅するらしいから、多分気にしないでいい
• AMD？なにそれおいしいの？

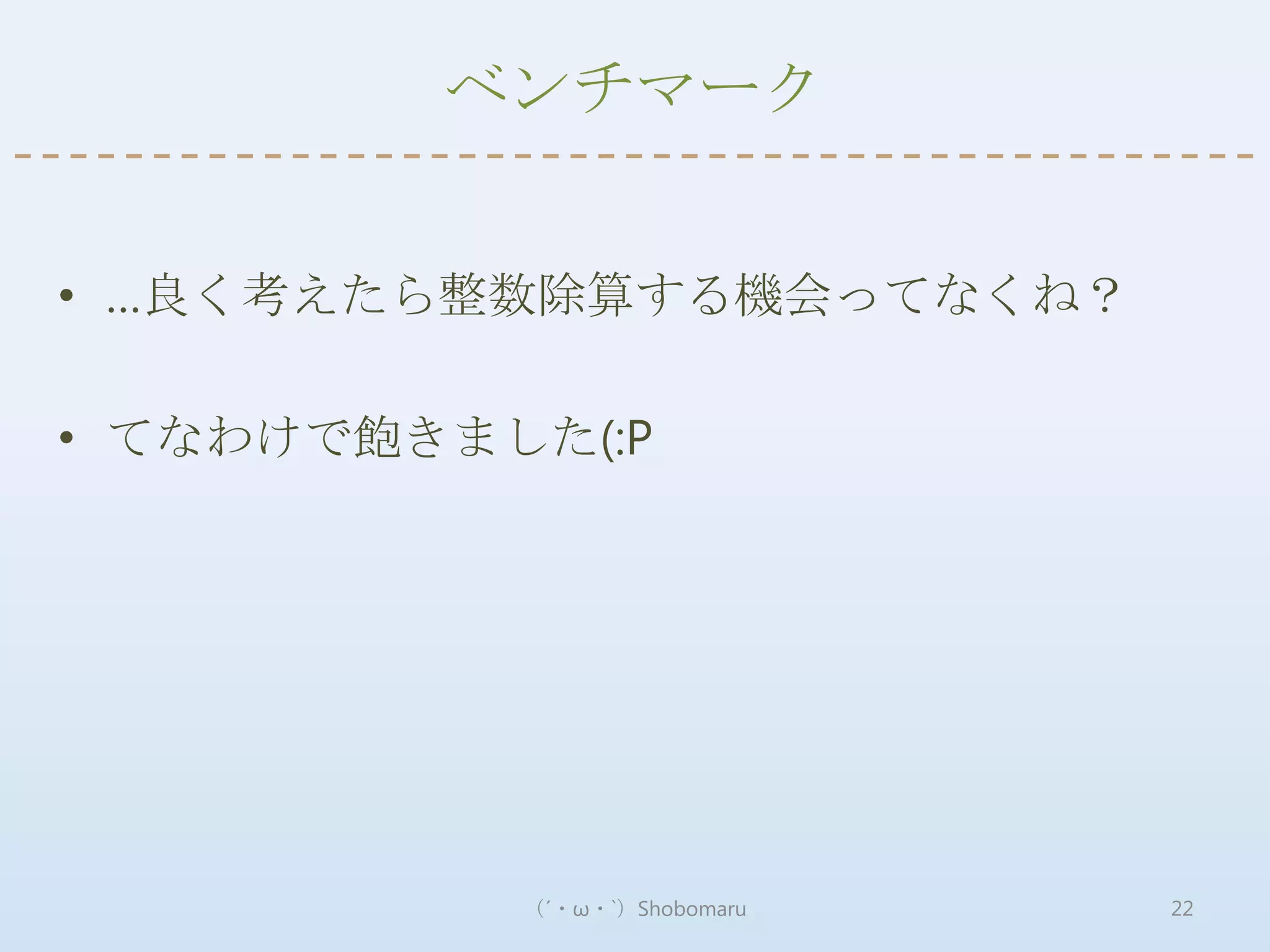

ベンチマーク

• …良く考えたら整数除算する機会ってなくね？

• てなわけで飽きました(:P

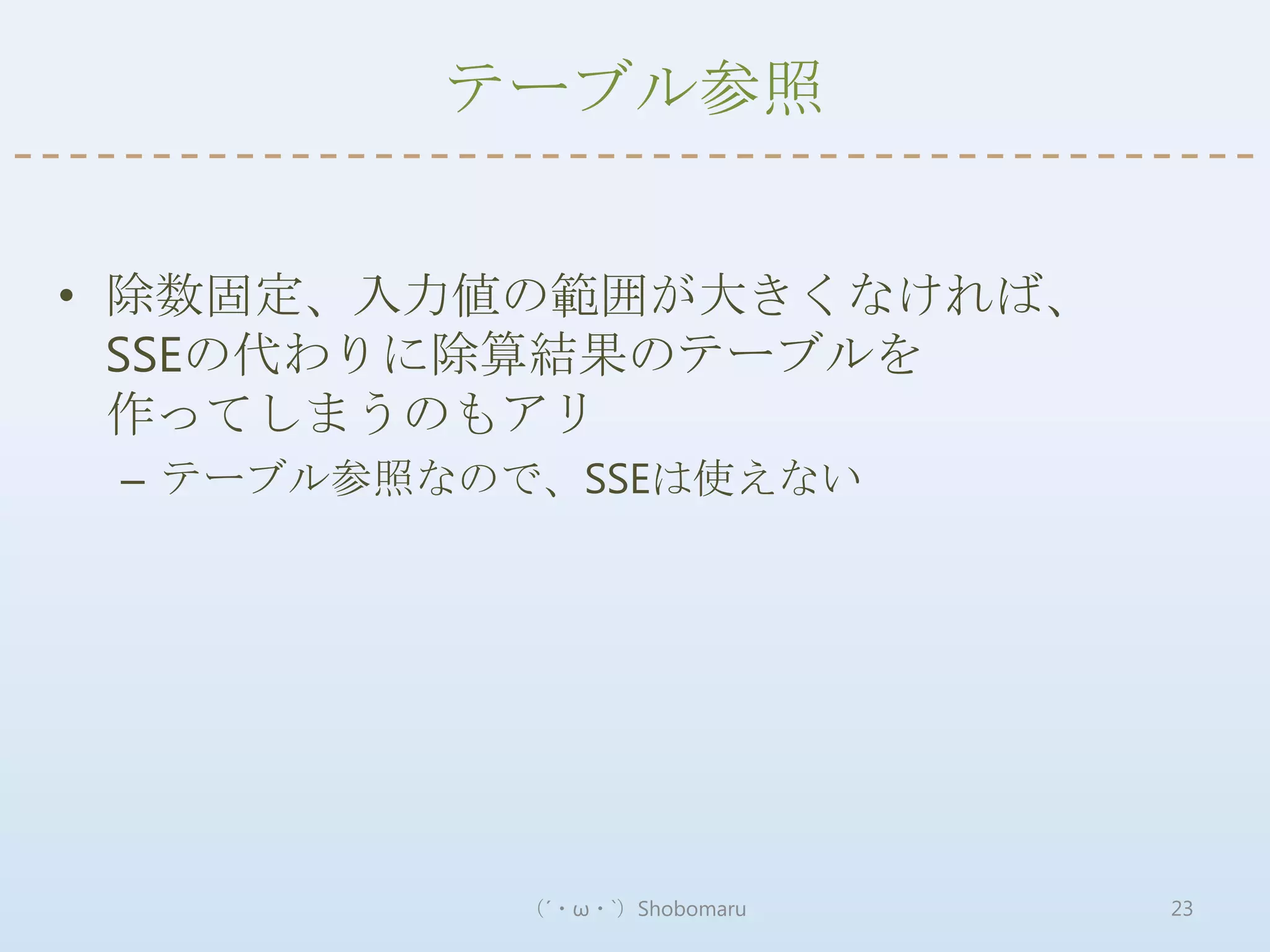

テーブル参照

• 除数固定、入力値の範囲が大きくなければ、
SSEの代わりに除算結果のテーブルを
作ってしまうのもアリ
– テーブル参照なので、SSEは使えない

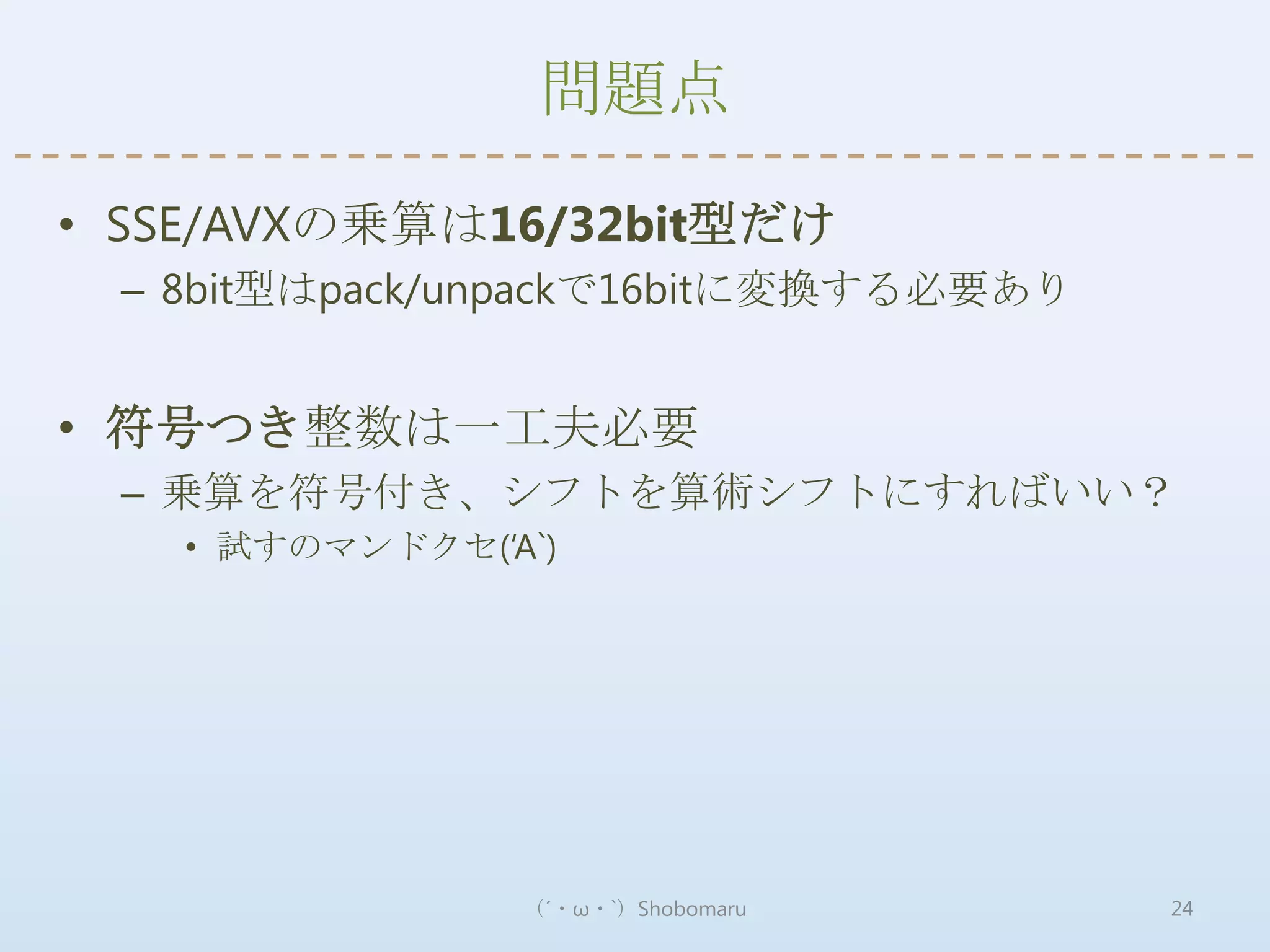

問題点

• SSE/AVXの乗算は16/32bit型だけ
– 8bit型はpack/unpackで16bitに変換する必要あり

• 符号つき整数は一工夫必要
– 乗算を符号付き、シフトを算術シフトにすればいい？
• 試すのマンドクセ(‘A`)

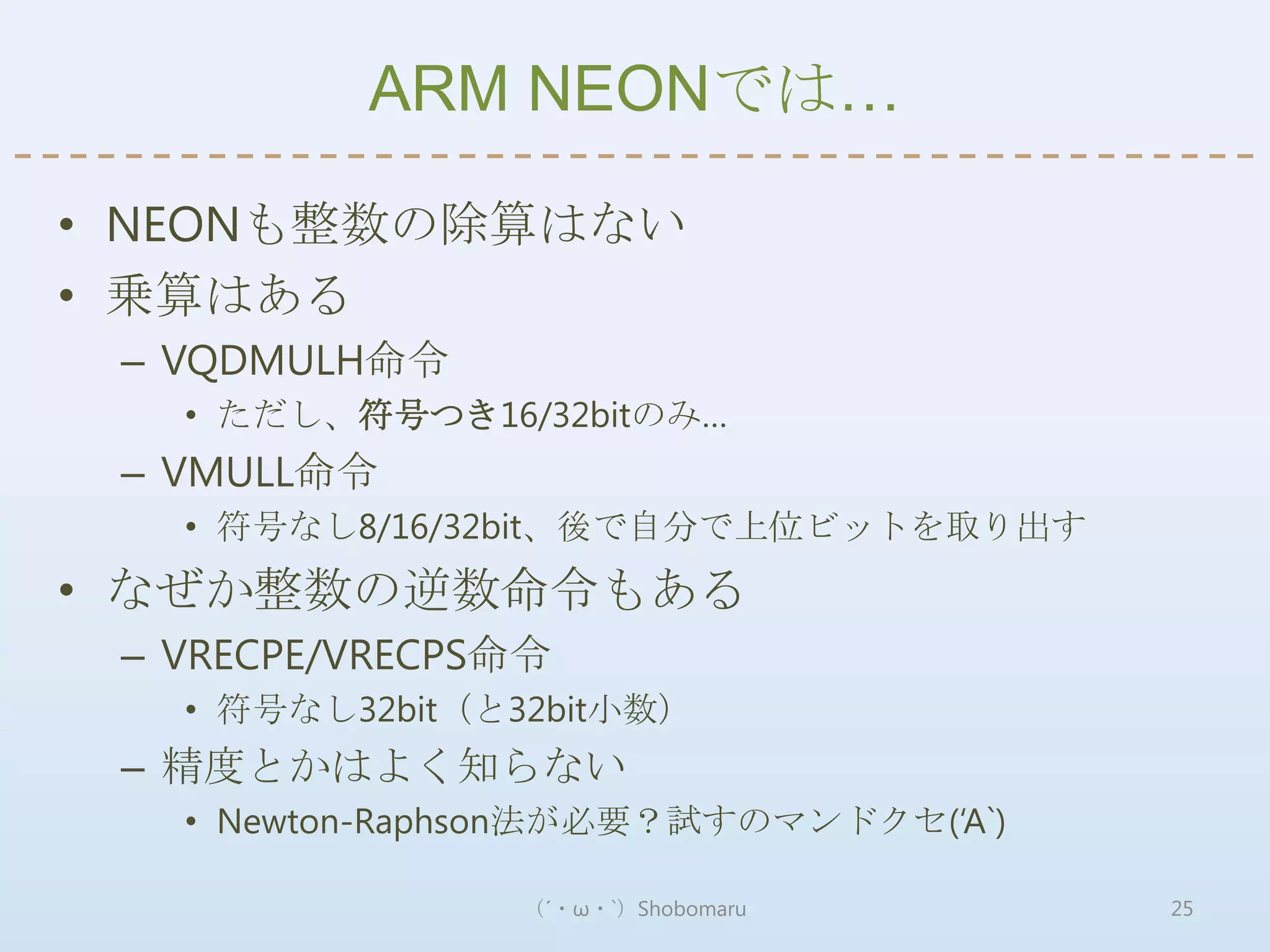

ARM NEONでは…

• NEONも整数の除算はない
• 乗算はある
– VQDMULH命令
• ただし、符号つき16/32bitのみ…
– VMULL命令
• 符号なし8/16/32bit、後で自分で上位ビットを取り出す
• なぜか整数の逆数命令もある
– VRECPE/VRECPS命令
• 符号なし32bit（と32bit小数）
– 精度とかはよく知らない
• Newton-Raphson法が必要？試すのマンドクセ(‘A`)

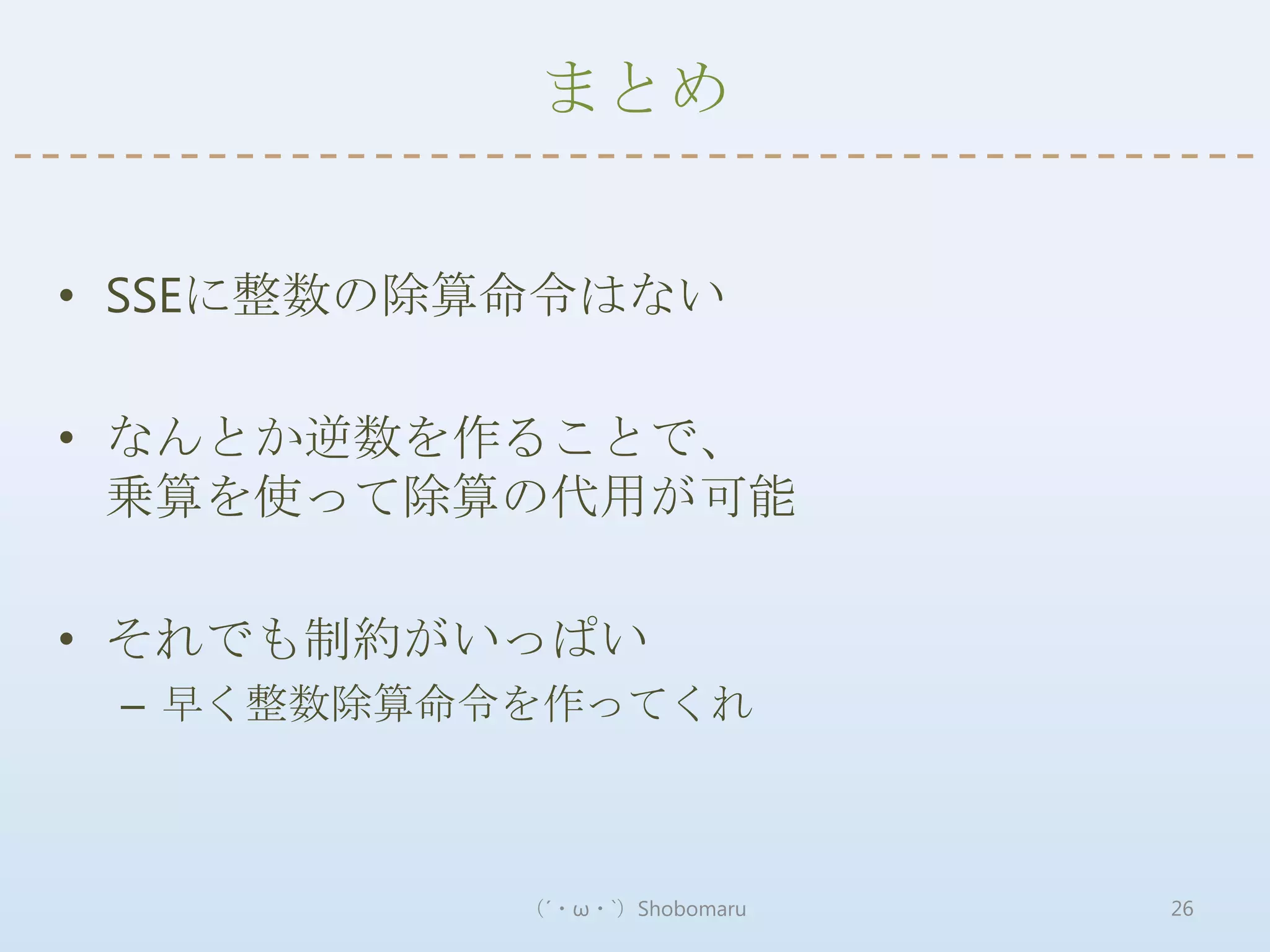

まとめ

• SSEに整数の除算命令はない

• なんとか逆数を作ることで、
乗算を使って除算の代用が可能

• それでも制約がいっぱい
– 早く整数除算命令を作ってくれ

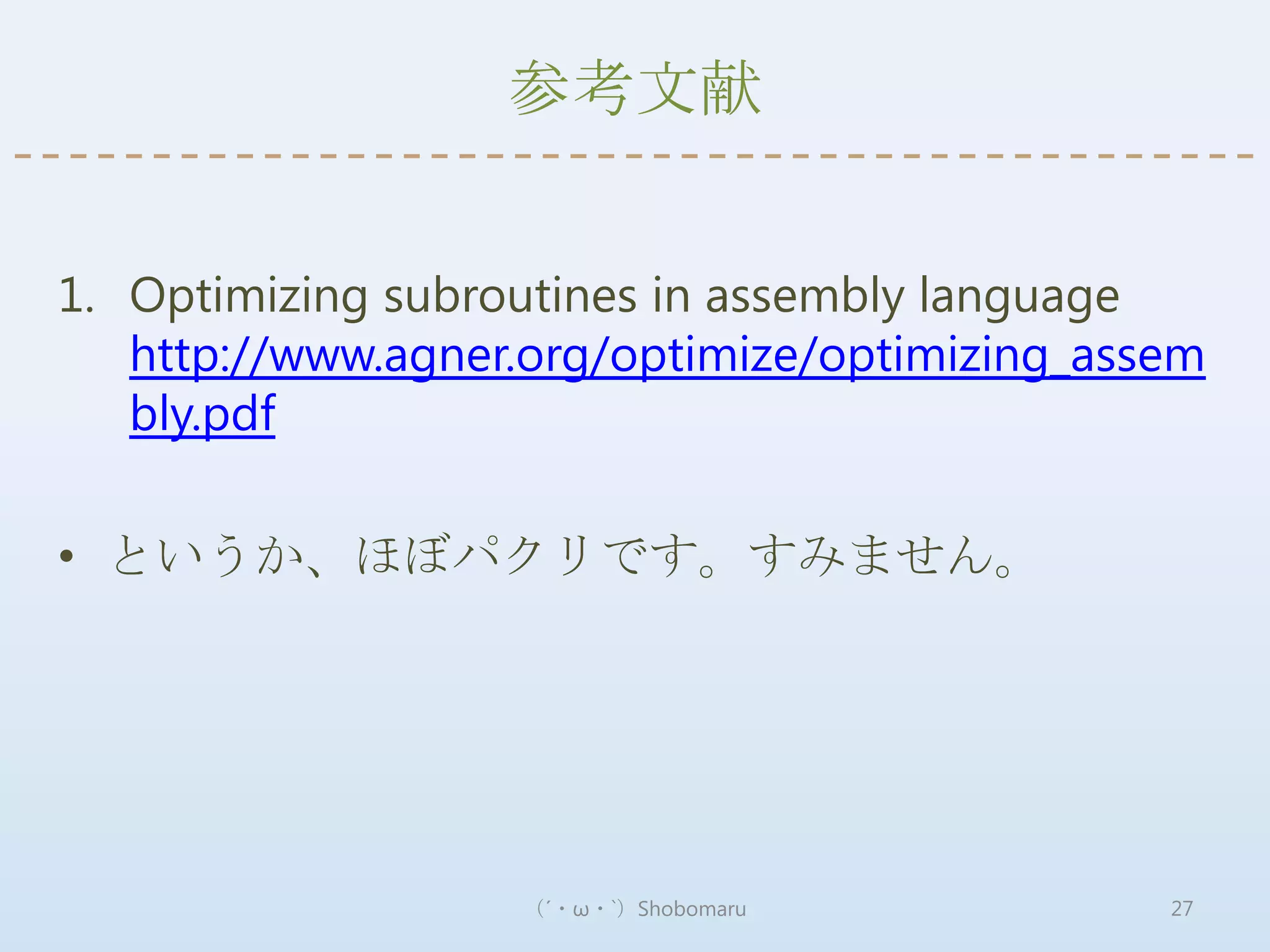

参考文献

1. Optimizing subroutines in assembly language
http://www.agner.org/optimize/optimizing_assem
bly.pdf

• というか、ほぼパクリです。すみません。


ライセンス

• このスライドは全て、
「クリエイティブ・コモンズ表示 2.1」
の下で提供しています
（ただし引用した図・文字を除く）
