ООО "Риттал" 1
Инженерная инфраструктура
серверных помещений и ЦОД
2
Rittal International – факты.
Ведущий поставщик корпусных систем в мире.
Rittal – The System.
– Корпуса
– Электрораспределение
– Контроль микроклимата
– IT-инфраструктура
– ПО и сервис
Rittal – факты.
– Год основания 1961
– 10000 сотрудников по всему миру
– Более 60 дочерних предприятий
– 40 представительств по всему миру
– 10 производств
3
Всемирная известность
4
Челябинск
В России:
С 2002 года
Более 150 сотрудников
17 региональных представительств
Склады в Москве, Санкт-Петербурге,
Екатеринбурге и Новосибирске
Единая служба технической поддержки
5
Краткий обзор продуктовой линейки Rittal
Системы модульных
корпусов
Распределительные
шкафы
Компактные корпуса
Системы несущих
рычагов и панели
Системы пультов
Нержавеющая сталь и
отраслевые решения
Сетевые шкафы и
стойки для серверов
IT-настенные корпуса
Корпуса Outdoor
IT-системы
Комплексные решения
для ЦОД
Консультации
Физическая
безопасность
IT-охлаждение
IT-питание
Системы контроля
Системы
электрораспределения
Модульная система
для создания НКУ до
5500 A
Шинные системы для
НКУ до 1600 А
Инсталляционные
распределительные
шкафы
Системы контроля
микроклимата
Потолочные и
настенные
холодильные агрегаты
Чиллеры
Воздухо-воздушные /
воздухо-водяные
теплообменники
Вентиляторы
Обогреватели
Совместимые комплектующие
Программное обеспечение
Сервис
6
RiMatrix S
Стандартизи-
рованный
ЦОД
Электро-
распределение
Готовые под-
ключения и
защита от
прикосновения
IT-чиллеры
Готовые
решения для
IT-охлаждения
Стойки для
серверов
Широкий спектр и
разнообразные
комплектующие
RiZone
ПО для мониторинга
физической IT-
инфраструктуры (DCIM)
Помещения
безопасности
Защита от различных
физических
факторов риска
Сенсорная сеть,
система контроля
Надежность и
прозрачность
данных
Сетевые шкафы
Сетевые шкафы
Настенные IT-корпуса
Охлаждение
помещения, стоек,
через фальшпол
Индивидуальные
концепции
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 7
Rittal – The system.
IT-шкафы и корпуса
Сетевые шкафы
Сетевые распределители для промышленности Сетевые распределители для офисов Компактные сетевые распределители
Разнообразные комплектующие
Стойки для серверов
8
Make IT easy!
Faster
Простой выбор
Быстрый монтаж без инструментов
Better
Серийное производство в Германии
Разнообразие комплектующих
Акцент на функциональность
Worldwide
Один базовый тип для всех IT-задач, в т.
ч. для охлаждения с помощью LCP и
систем пожаротушения
Масштабируемость и возможность
перестройки
Rittal – The system.
Новая стойка TS IT
9
Единый тип стоек для любого
применения в IT (шкаф для сетевого
и серверного оборудования)
Обзорная или вентилируемая дверь
Максимальный вес 19"
оборудования: 1500 кг
Многофункциональная крыша с
щеточными буртиками и вырезом
под вентиляторную панель
Маркировка расстояний и единиц
высоты (ЕВ)
Двустворчатая задняя дверь
Монтаж без инструментов:
направляющие шины,
приборные полки, направляющие и
др.
Краткий обзор продуктов. IT-инфраструктура
TS IT
10
Стойка TS IT: два варианта исполнения
С обзорной дверью (10 типоразмеров со
склада):
– Для использования систем охлаждения
стойки (вентиляторы, холодильные
агрегаты, LCP Rack)
– Передняя дверь обзорная, задняя дверь
стальная
С вентилируемой дверью (9 типоразмеров
со склада):
– Для использования систем охлаждения
помещения (CRAC, LCP Inline)
– Обе двери с перфорацией, доля
площади перфорации 85%.
В остальном – полностью идентичный
комплект поставки
2-створчатая задняя дверь при высоте
шкафа от 1800 мм (38 ЕВ)
Краткий обзор продуктов. IT-инфраструктура
11
Стойка TS IT: монтаж 19" оборудования
Глубина установки передних 19" профильных
шин изменяется с шагом 25 мм
Глубина установки задних 19" профильных
шин изменяется бесступенчато
Крепление всех профильных шин на зажимах
без использования инструмента
Статическая нагрузочная способность шкафа
при комплектации 19" оборудованием: 1500 кг
В шкафах шириной 800 мм возможно создание
альтернативных монтажных размеров: 21”,
23”, 24”
Разметка для упрощения монтажа:
– Номер ЕВ сверху/снизу, границы между ЕВ
– Расстояние в мм от переднего/заднего
края рамы
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 12
Rittal – The system.
IT – распределение и защита питания
Низковольтный ГРЩ на
базе Ri4Power
• Индивидуальные конфигурации
шинных систем 5500 A
• Интеграция измерительных
систем различных
производителей
Защита питания системой
ИБП PMC
• Модульная конструкция
• Масштабируемость до 960 кВт
• Высокая эффективность ввиду
КПД до 95% даже при частичной
нагрузке
Вторичное распределение
с помощью PDR и PDM
• Модульная конструкция с
расширением в процессе работы
• Ток до 250 A на фазу со стороны
входа, сертификация VDE
• Защита от прикосновения
Распределение в стойке с
PSM
• Plug & Play распределение
питания
• Модули различных исполнений
• Управляемые модули с
измерением и коммутацией
Общая структура системы распределения питания ЦОД
13
ИБП и шкаф
для батарей
Первичное распределение (Ri4Power)
Вторичное распределение
(стойка PDR + модули PDM)
Система
распределения
питания IT-стойки:
- блоки розеток
- модули PDU
- система PSM/PCU
Краткий обзор продуктов. IT-инфраструктура
14
Электрораспределение
Ri4Power
Модульная система для создания НКУ до 5500 A
Протестировано с коммутационным
оборудованием всех известных
производителей, напр. Siemens, GE, Eaton,
Schneider Electric, Mitsubishi, ABB, Terasaki, …
Безопасность подтверждена тестами и
испытаниями
На базе TS 8, полная совместимость
компонентов
Быстрые конфигурирование и монтаж с
помощью ПО Power Engineering
Техническая поддержка со стороны Rittal
Снижение затрат на проектирование, заказ и
монтаж (благодаря Rittal Power Engineering)
Модульная система, не требует лицензий
Стандартизированные системные решения
Краткий обзор продуктов. IT-инфраструктура
15
Применение проверенных систем шкафов
TS 8 и AE
Использование стандартных шкафов из
нержавеющей стали для работы в
агрессивных условиях
Выбор устройств различных производителей
(ABB, Eaton, Schneider Electric, Siemens и
т.д.)
Простота конструкции
Быстрое и простое конфигурирование с
помощью ПО Rittal Power Engineering
Быстрый и эргономичный монтаж
Малые затраты на проектирование, заказ и
монтаж (благодаря Rittal Power Engineering)
Системный подход к монтажу
распределительных устройств
Краткий обзор продуктов. IT-инфраструктура
Электрораспределение
ISV
16
Стойка распределения питания для
размещения до 8 модулей распределения
питания (PDM) 250 А
Подключение до 4 стоек (шин PSM) на
модуль PDM
Простой монтаж и расширение в процессе
работы благодаря полной защите от
прикосновения
Простое расширение без привлечения
спец. персонала, также в процессе работы
Быстрое обслуживание благодаря
модульности
Минимальные затраты на установку и
расширение благодаря технологии Plug &
Play
Электрораспределение
PDR
Краткий обзор продуктов. IT-инфраструктура
17
Технология двойного преобразования (On-Line)
Наивысший код классификации согласно IEC 62-040-3: VFI-SS-111
Защита от максимального количества проблем сетевого питания
Сеть Нагрузка
Статический переключатель
Выпрямитель Инвертор
Батареи
Краткий обзор продуктов. IT-инфраструктура
18
Источники бесперебойного питания
PMC 40 PMC 40 тип 5 PMC 120 PMC 200
Диапазон возможных мощностей: от 10 до 800 кВт
Краткий обзор продуктов. IT-инфраструктура
19
3-фазный ИБП, не зависящий от конструкции
стойки
Монтаж в любой 19" шкаф с минимальной
глубиной от 800 мм
Возможен монтаж в одной стойке с серверами
Модули 10 и 20 кВт
Максимальное количество модулей – 2
Максимальная мощность до 40 кВт (N), 20 кВт
(2N)
Батареи размещаются в наращиваемой 19"
корзине с модулями
Удаленный мониторинг и управление с
помощью SNMP-адаптера
Краткий обзор продуктов. IT-инфраструктура
Источники бесперебойного питания Rittal PMC 40
20
Источники бесперебойного питания Rittal PMC 40 тип 5
3-фазный ИБП в виде отдельного шкафа на
базе TS 8
Возможность высокой степени защиты шкафа с
ИБП
Модули 10 и 20 кВт
Максимальное количество модулей – 3
Максимальная мощность до 60 кВт (N), 40 кВт
(N+1)
Батареи размещаются в одном шкафу с
модулями
Удаленный мониторинг и управление с
помощью SNMP-адаптера
Краткий обзор продуктов. IT-инфраструктура
21
Источники бесперебойного питания Rittal PMC 120
3-фазный ИБП в виде отдельного шкафа на
базе TS 8
Модули 10 и 20 кВт
Максимальное количество модулей – 6
Максимальная мощность до 120 кВт (N), 100
кВт (N+1)
Батареи выносятся в отдельный шкаф на базе
TS 8
Удаленный мониторинг и управление с
помощью SNMP-адаптера
Краткий обзор продуктов. IT-инфраструктура
22
Источники бесперебойного питания Rittal PMC 200
3-фазный ИБП в виде отдельного шкафа на
базе TS 8
Глубина шкафа 1000 мм
Модули 24, 32 и 40 кВт
Максимальное количество модулей одном
шкафу – 5
Максимальная мощность до 200 кВт (N), 160
кВт (N+1)
Возможность включения в параллель до 20
модулей/4 шкафа (до 800 кВт)
Батареи в одном шкафу с модулями или
выносятся в отдельный шкаф
Удаленный мониторинг и управление с
помощью SNMP-адаптера
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" / Декабрь 2013 23
Модульное распределение питания в IT-стойке
3-фазная система с дублированным входом питания (A/B)
до 192 A
Вставные модули с различными типами розеток
(напр. C13 / C19) и вариантами стран применения
Активные модули с измерением силы тока и удаленной
коммутацией отдельных розеток
Шина PSM с измерением: измерение на вводе (по фазам)
Сертифицированные MID, подключаемые измерительные
модули
(19" монтаж)
Простая замена модуля при сервисе и расширении в
процессе работы
Резервирование питания в одной токовой шине
Простой монтаж в IT-стойки Rittal
Нет потери высоты в стойке
Функция удаленного управления через IP (с CMC III)
Электрораспределение
PSM
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" / Декабрь 2013 24
Компактный, немодульный PDU для электрораспределения
(в дополнение к модульному high-end-решению PSM)
Пассивные и активные исполнения:
Basic, metered, switched, managed
1- и 3-фазные версии с токами 16 А/32 А (63A) на фазу
Разнообразные функции мониторинга и управления
Измерения по фазам / розеткам, коммутация розеток
Простой монтаж
Встроенный Web-сервер для прямого управления по сети, с
присвоением прав пользователей, независимая работа в
сети без системы CMC III
Экономичный дизайн, низкое энергопотребление благодаря
применению двухпозиционных реле и OLED-дисплея с
функцией энергосбережения
Электрораспределение
PDU
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 25
Rittal – The system.
IT-охлаждение
IT-чиллеры и системы
трубопроводов
• Мощность охл. 15-462 кВт
• Резервирование насосов
• Оптимальное значение COP
• Использование экономичных
пластиковых труб
Охлаждение помещения
• Мощность охл. до 118 кВт
• Повышение эффективности
отделением коридоров
• Оптимальное использование
пространства и энергии
Охлаждение стоек
• Эффективное охлаждение
до 30 кВт на стойку
до 60 кВт на стойку
• Макс. энергоэффективность
• LCP passive до
20 кВт на стойку
• LCP plus DX, 10 кВт
Охлаждение рядов стоек
• Охлаждение интегрируются в
линейки стоек
• Повышение эффективности
отделением коридоров
• Не требуется фальшпол
• LCP Inline DX, 10 кВт
26
Мощность охлаждения до 3 кВт
Ток воздуха спереди назад
обеспечивает энергоэффективное
охлаждение IT-стоек
230 В
Малое время обслуживания и
сервиса
Удобство доступа к компонентам
Высокая эффективность благодаря
регулированию температуры
подаваемого воздуха
Улучшенный ток воздуха в стойке
Энергосберегающая технология
вентиляторов EC
Краткий обзор продуктов. IT-инфраструктура
Холодильный агрегат
ООО "Риттал" 27
Rittal – The system.
Охлаждение стоек – LCP
Экономия времени ...
• Малые затраты времени на сервис и
обслуживание
$ Экономия средств ...
• Энергоэффективная технология EC
• Энергоэффективное охлаждение благодаря
высокой температуре подаваемой воды
• Возможность высокомощного охлаждения
без фальшпола
Факты и свойства:
+ Мощность охлаждения до 30 кВт // до 60 кВт на стойку (CW)
+ Мощность охлаждения до 10 кВт на стойку (DX)
+ Наивысшая степень готовности оборудования
+ Разграничение доступа путем разделения стойки и
охлаждения
28
Охлаждение отдельных стоек: LCP Rack
Охлаждение одной стойки Охлаждение двух стоек
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 29
Rittal – The system.
Охлаждение рядов стоек – LCP Inline
Экономия времени ...
• Простое обслуживание и малое время сервиса
$ Экономия средств ...
• Энергоэффективная технология EC
• Энергоэффективное охлаждение благодаря
высокой температуре подаваемой воды
• Возможность высокомощного охлаждения без
фальшпола
• Малая занимаемая площадь
Факты и свойства:
+ Мощность охлаждения до 30 кВт // до 60 кВт (CW)
+ Мощность охлаждения до 10 кВт (DX)
+ Высокая мощность для охлаждения горячих точек
в ЦОД с охлаждением помещения
+ Легко выполняется резервирование
+ Обширные функции мониторинга
30
Охлаждение рядов стоек: LCP Inline
"Выступающая" версия 30/55 кВт «Ровная» версия 30 кВт
Краткий обзор продуктов. IT-инфраструктура
31
LCP Inline/Rack: общие преимущества
Единая платформа для охлаждения
стоек и рядов стоек
Компактность конструкции (Ш = 300 мм)
Равномерное распределение холодного
воздуха по высоте стоек
ЕС-вентиляторы находятся в зоне
холодного воздуха
Плавная автоматическая регулировка
скорости вращения вентиляторов и
расхода воды через LCP
Высокая температура подаваемой воды
(рекомендуется: 15…20°C)
Система защиты от неполадок и сбоев
IP/SNMP-мониторинг и управление
Удобный сервис важнейших узлов
Краткий обзор продуктов. IT-инфраструктура
32
Климатическая система помещения (CRAC)
Система охлаждения ЦОД через
фальшпол на базе воздухо-водяного
теплообменника
4 класса мощности до 118 кВт
Выполнена в корпусе шкафа TS 8
Используются вентиляторы EC
Вентиляторы располагаются в
пространстве под фальшполом:
– Нет потерь мощности ввиду
перенаправления потока воздуха
– Больший размер кассеты теплообменника
Простое обслуживание и сервис
IP-/SNMP-мониторинг и управление
Дополнительные опции:
– Пароувалажнитель
– Обогреватель
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал"
33
Rittal – The system.
Охлаждение помещения – климатическая система (CRAC)
Экономия времени ...
• Простое обслуживание и сервис
$ Возврат инвестиций:
Факты и свойства:
+ Теплообменник максимальных размеров
+ Водяное охлаждение с мощностью до 118 кВт
+ Охлаждение хладагентом с мощностью до 54 кВт
Система одного из
производителей
Система Rittal
3301.830
Желаемая полезная мощность: 70 кВт 70 кВт
Объемный расход: 19 000 м³/ч 19 500 м³/ч
Мощность:
(У систем Rittal UKS меньшее потребление при
частичной нагрузке благодаря технологии EC)
5,1 кВт 2,3 кВт
Энергопотребление в год: 44 676 кВтч/год 20 148 кВтч/год
При цене электроэнергии 0,14 €/кВтч годичная экономия:
(средняя цена за 2009 г.)
3 433,92 €
При инвестициях: 9 089,07 €
ROI: 2,6 лет
34
Комбинация CRAC и системы отделения коридоров
Отсутствие смешивания холодного и
теплого воздуха
Уменьшение градиентов температуры по
ширине и высоте до 1…1,5 K
Возможна более высокая температура
подаваемого воздуха (22…24 °C)
Краткий обзор продуктов. IT-инфраструктура
35
Чиллеры для IT-охлаждения
Холодильная установка для охлаждения
теплоносителя (смесь вода+гликоль) и
подачи на потребителя охлаждения
(CRAC/LCP)
Мощности охлаждения 15…481 кВт
Энергоэффективность благодаря:
– Встроенному или внешнему
естественному охлаждению (Free-Cooling)
– Использованию спиральных
компрессоров, ЕС-вентиляторов, насосов
с регулировкой скорости
Резервирование компонентов в
стандартном исполнении (насос, контур
охлаждения и др.)
IP-/SNMP-мониторинг и управление
Удобный сервис важнейших узлов
Краткий обзор продуктов. IT-инфраструктура
36
Чиллеры для IT-охлаждения
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 37
Keyboard Video Mouse
• Правильное решение для
всех областей применения KVM
• KVM-over-IP и многопользова-
тельская среда до 2048 серв.
Монитор-клавиатура
• Компактное исполнение (1 ЕВ)
• DVI-D, VGA, USB, PS/R
Rittal – The system.
IT-мониторинг
RiZone
• ПО-система управления ЦОД
Rittal
• Позволяет администрирование
всей IT-инфраструктуры ЦОД
CMC 3-е поколение
• Система контроля для IT,
промышленности и зданий
• Больше функциональности,
меньше затраты
• Встроенные датчики
Динамический контроль
стойки
• Инвентаризация на базе RFID
• Точное определение свободных
ЕВ в стойке
• Информация сохраняется на
ярлыках в соответствии с ISO
DCIM RiZone
38
RiZone – это новое ПО Rittal для управления
IT-инфраструктурой
Встроенный MIB-браузер для сторонних
устройств
RiZone производит контроль и управление:
- систем распределения и защиты питания
- систем генерации и распределения холода
- безопасности шкафов
- безопасности помещений
- оптимизации энергопотребления
Повышение безопасности и степени
готовности ЦОД
Повышение энергоэффективности
благодаря контролю и управлению
Модульная модель лицензирования, которая
точно адаптируется к Вашим требованиям
ПО для мониторинга физической IT-инфраструктуры
Краткий обзор продуктов. IT-инфраструктура
Интерфейсы RiZone
39
CMC
PSM
BACnet
Ri4Power
Динамический
контроль
стойки
Чиллеры
CMC
PSM
Охлаждение
Ri4Power
IT-чиллеры
OPC-UA и другие
протоколы –
решения
партнеров
LCP
PDUPDU Динамический
контроль
стойки
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 40
Rittal – The system.
RiZone Management Pack
Преимущества:
• Пользователь использует стандартный инструмент
(Microsoft System Center Operations Manager -
SCOM)
• Отображение инфраструктуры со всеми важными
параметрами в SCOM
• Настройка сценариев (влияние инфраструктуры на
степень готовности приложений)
• Полная оптимизация энергопотребления
(консолидация приложений в зависимости от
инфраструктуры)
Факты и свойства:
+ Интеграция RiZone и Microsoft System Center
Operations Manager
+ Интеграция физической инфраструктуры ЦОД и
системы управления серверами и приложениями
+ Расширение возможностей по степени готовности и
оптимизации энергопотребления
ООО "Риттал" 41
Rittal – The system.
Rittal SSC KVM-оборудование
Экономия времени ...
• Интуитивно понятное управление
• Центральная система доступа, не зависящая
от программного и аппаратного обеспечения
$ Экономия средств ...
• Возможность расширения благодаря
модульности – Pay-as-you-grow
• Компактная конструкция экономит место в
стойке
Факты и свойства:
+ KVM-переключатели для всех областей
+ Поддерживаются распространенные платформы
У SSC premium:
+ Многопользовательская среда, до 8 пользователей
одновременно
+ KVM-over-IP-решения
+ Защита паролем и разграничение прав
ООО "Риттал" 42
Rittal – The system.
Динамический контроль стойки
Экономия времени ...
• Обзор всех компонентов стоки н
нажатием на кнопку
• Удобное управление большим
количеством серверов
$ Экономия средств ...
• Оптимизация комплектов серверов благодаря
структурному просмотру энергопотребления
• Защита от потери оборудования и данных
благодаря сообщениям об удалении оборудования
Факты и свойства:
+ Определение местоположения оборудования с
точностью до ЕВ
+ Сохранение различной информации о серверах,
например, потребляемая мощность и время сервиса
+ Простое подключение к системе Rittal CMC и RiZone
ООО "Риттал" 43
Rittal – The system.
CMC III – система контроля
Факты и свойства:
+ Контроль и управление
+ Протоколы: TCP/IPv6, SNMP, OPC
+ Сигнализация по Email, SMS
+ Сохранение журнала данных на карту SD
+ Встроенные датчики температуры и доступа,
два цифровых входа и один релейный выход
+ Встроенная функция отключения серверов
Экономия времени ...
• Необходимо меньшее количество оборудования
• Подключение датчиков через шину CAN-Bus
снижает затраты на прокладку кабеля
• Встроенное резервирование электропитания
$ Экономия средств ...
• Базовая система со встроенными датчиками
• Непосредственное подключение 24В DC или Power over Ethernet
ООО "Риттал" / И. Занегин / 2012 44
Процессорный блок CMC III
Главный элемент системы
Процессорный блок Compact CMC III
Главный элемент системы
(бюджетное исполнение)
Архитектура системы контроля CMC III
Краткий обзор продуктов. IT-инфраструктура
45
Подключение датчиков CMC III по шине CAN-Bus
Используется стандартный кабель с разъемами RJ 45
Не требуется задания адреса устройства в шлейфе
Общая длина шлейфа до 50 м
Процессор-
ный блок
CAN-Bus
Устройство 1 Устройство 2 Устройство 3
Краткий обзор продуктов. IT-инфраструктура
46
Датчики и устройства CMC III
Температура Температура + влажность Доступ (ИК)
Вандализм Воздушный поток Перепад давления
Универсальный датчик Датчик CAN-Bus для датчиков СМС-TC Блок доступа
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 47
Rittal – The system.
Физическая безопасность ИТ оборудования
ЦОД-контейнер
• Временный ЦОД для случаев
перестройки, расширения или
переездов
• Энергоэффективное прямое
ест. охлаждение (PUE < 1,2)
• Транспортируемый, готовый
ЦОД с инфраструктурой
Мини-ЦОД
• Модульный сейф, расширяемое
решение – ступенчатый рост
• Монтаж вокруг работающего -
оборудования, без отключений
• Эффективное охлаждение
• Мониторинг и пожаротушение
• ИБП и распределение питания
Помещение безопасности
• Модульность, защита
инвестиций, ремонтопригодность
• Решение "под ключ", не
зависит от здания
• 3 типа исполнения –
экономически оптимальная
концепция
Микро-ЦОД
• Самое компактное решение по
безопасности высотой 15 ЕВ
•Защита и хранение
персональных данных
• Решение Plug & Play - ohne
Внутренние требования
• IT-персонал несет наибольшую
ответственность
• Потеря данных / восстановление
• Рост правонарушений – кража данных /
манипуляции
• Пожар
Законы и предписания
• Ответственность IT-персонала
• Системы качества предприятия - Basel II,
Solvency II и SOX
• Законы о защите данных
• Законы ЕС / Законы об ответственности
• Стандарты ISO9001 / ISO 27001
• Предписания страховых компаний
48
Основные угрозы для ЦОД
и IT-инфраструктуры
Жара
Холод
Наводнения
Землетрясения
Молния
Загрязнение
воздуха
Отказ оборудования
Вандализм
Ошибки в работе Саботаж Терроризм Взлом
Хакеры Вирусы
Отказ сети
Человек
Сеть
Территория
Природа
Краткий обзор продуктов. IT-инфраструктура
49
Физические факторы риска
Несанкциониро-
ванный доступ
Электромагнитное
излучение
Пыль Взрыв Падающие
обломки
ВандализмКоррозийные
газы
Вода
(тушение)
Огонь
Краткий обзор продуктов. IT-инфраструктура
50
Микро-ЦОД Level A
Базовая защита от физических факторов
риска
Комплексная система в виде готового
сейфа
Встроенное охлаждение
Встроенный рамный каркас TS 8 с
передней и задней 19" плоскостью
Цоколь с возможностью транспортировки
Поставка в качестве готовой системы
Комплексная система в минимальном
пространстве
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 51
Rittal – The system.
Компактный ЦОД – модульный сейф Rittal
Экономия времени ...
• Малое время установки и запуска IT-инфраструктуры
$ Экономия средств ...
• Снижение затрат благодаря применению
энергоэффективного контроля микроклимата
• Защита инвестиций благодаря разборной конструкции
• Лучшие амортизационные характеристики, т. к. является движимым имуществом
Факты и свойства:
+ Энергоэффективный контроль микроклимата
– регулируемая концепция до 30 кВт
+ Возможность расширяемости в будущем
– ступенчатый рост IT благодаря соединению в линейку
+ Экономичная концепция безопасности мини-ЦОД
– масштабируемый ассортимент
ООО "Риттал" 52
Rittal – The system.
Outdoor-ЦОД – ЦОД-контейнер Rittal
Экономия времени ...
• Готовые стандартные панели
• Установка, подключение (данные, питание) –
готово
$ Экономия средств ...
• Использование прямого естественного охлаждения
снижение затрат и применение энерго-
эффективных охлаждения стоек и ИБП (PUE ≥ 1,2)
Факты и свойства:
+ Применение в качестве временного ЦОД
при переезде или модификациях IT-инфраструктуры
+ До 329 ЕВ (7 стоек) и макс. 6 кВт на стойку
+ Совместимость с альтернативными источниками
– энергонезависимость с блочной электростанцией
+ Проектирование, ЦОД по фиксированной цене
ООО "Риттал" 53
Rittal – The system.
ЦОД – помещения безопасности Rittal
Экономия времени ...
• Малое время реализации от проектирования до ввода
ЦОД в эксплуатацию
• Эксплуатация сразу после установки
$ Экономия средств ...
• Снижение затрат благодаря энергоэффективности
- Снижение операционных затрат
• Безопасность инвестиций благодаря разборности
Факты и свойства:
+ Протестированная концепция безопасности на базе
европейских норм
+ Не зависимое от конструкции здания IT-помещение
– лучшие амортизационные характеристики, т. к.
является движимым имуществом
+ 3 варианта исполнения с нужным уровнем безопасности
– экономически выверенная концепция
54
Освещение Люк для
сброса
давления
Усиливающая
конструкция для
большой ширины
Модульное помещение:
элементы пола и
потолка
Вентиляционный
люкВвод труб систем
охлаждения и
пожаротушения
Ввод кабелей
данных и
питания
Модульные панели
пола Шкаф управления
помещением
Дверь с повышенной
защитой и высоконадежным
замком
Запатентованная техника
соединений
Желтая зона, LSR 18.6E
основной ЦОД высокой готовности
Синяя зона, LER Extend
помещение для систем мониторинга,
управления, инфраструктуры (ИБП,
охлаждение, пожаротушение и т. д.)
Зеленая зона, LER Basic
"холодный/горячий" резерв, системы
хранения резервных данных
Типовое решение по помещению безопасности
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 55
Rittal – The system.
Пожарообнаружение и тушение – DET-AC-PLUS
Экономия времени ...
• Быстрая Plug & Play-установка
стандартные подключения к инфраструктуре
$ Экономия средств ...
• Снижение остаточных рисков дорогостоящего
выхода из строя IT-оборудования
• Эффективное использование пространства, запас огнегасящего средства
и бесперебойное питание 4 час. в корпусе 1 ЕВ (стойка глубиной 800 мм)
Факты и свойства:
+ Тушащий газ: Novec 1230 – применяется во всем мире
+ Активная система тушения с всасыванием дыма
+ Обнаружение возгорания на ранней стадии
– Безопасность благодаря чувствительным датчикам
+ Полная совместимость при выдаче сообщений
ООО "Риттал" / Декабрь 2013 56
RiMatrix S
ParadigmenwechselСтандартизированные ЦОД
RiMatrix S
революция в построении ЦОД.
Один артикульный номер, поставка со склада.
5656
Краткий обзор продуктов. IT-инфраструктура
57
Один артикульный номер
Сниженная сложность проекта
Низкий коэффициент PUE
Сертификация модулей ЦОД в TÜV
Rheinland
Короткие сроки поставки
Быстрый ввод в эксплуатацию
Значительно упрощенная и
укороченная фаза проектирования
Малые инвестиционные и
эксплуатационные затраты
Упрощенные сервис и
администрирование
RiMatrix S
Краткий обзор продуктов. IT-инфраструктура
58
Конкурентные преимущества
Rimatrix S
• Упрошен и сокращен этап планирования
• Снижение первоначальных инвестиций и
эксплуатационных расходов
• Короткий срок поставки
• Решение основано на проверенных стандартных
продуктах
• Документация, сертификаты и разрешения
• Высокая мощность охлаждения
• Низкий коэффициент PUE
• Для заказа необходим один артикул
• Пакеты эффективности: RiZone, PDUi, контроль в
ISV
• Резервное питание для расширения до Tier III
•Увлажнение, осушение в контейнерном исполнении
в критичных климатических зонах
• Система охлаждения не занимает места в рядах
стоек
59

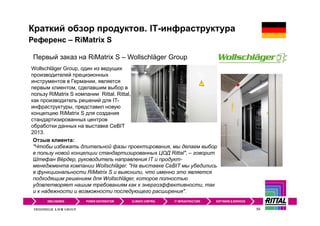

Первый заказ на RiMatrix S – Wollschläger Group
Wollschläger Group, один из ведущих
производителей прецизионных
инструментов в Германии, является
первым клиентом, сделавшим выбор в
пользу RiMatrix S компании Rittal. Rittal,
как производитель решений для IT-
инфраструктуры, представил новую
концепцию RiMatrix S для создания
стандартизированных центров
обработки данных на выставке CeBIT
2013.
Отзыв клиента:
"Чтобы избежать длительной фазы проектирования, мы делаем выбор
в пользу новой концепции стандартизированных ЦОД Rittal", – говорит
Штефан Вёрдер, руководитель направления IT и продукт-
менеджмента компании Wollschläger. "На выставке CeBIT мы убедились
в функциональности RiMatrix S и выяснили, что именно это является
подходящим решением для Wollschläger, которое полностью
удовлетворяет нашим требованиям как к энергоэффективности, так
и к надежности и возможности последующего расширения".
Референс – RiMatrix S
Краткий обзор продуктов. IT-инфраструктура
ООО "Риттал" 60
IT-системы
Примеры ЦОД
ЦОД компании Microsoft в г.
Редмонде
Исходные данные: для предоставления своим
клиентам возможности тестирования нового
программного обеспечения перед
окончательным внедрением, необходим ЦОД
Сделано: более 700 серверов. Риттал для
реализации проекта поставил серверные
шкафы и систему охлаждения
Подробнее по ссылке:
http://www.rittal.com/ru-
ru/content/ru/referenzen/zufriedene_kunden/it_infr
astruktur/referenzendetailseite_195.jsp
Презентация The System / 24.03.2010 61
IT-системы
Референс – помещение безопасности
Надежная защита IT в нестандартных условиях
• Метро Лондона
• Самый старый и
протяженный
метрополитен в
мире (408 км с 275
станциями)
• 2,6 млн. пассажиров
в день
Помещение с каменными стенами с затрудненными условиями заноса материалов под землю
ЦОД площадью 18 м2, поставлен и собран в течение 6 дней
Затрудненные условия монтажа и заноса материалов под землю и проведение работ в строго
определенные часы в ночное время
Выигрыш благодаря: - Готовые модули обеспечивают быструю установку
- Содействие уже на этапе составления спецификации
- Эффективное партнерство с др. компаниями, напр. KN Network Services
- Rittal является одним из двух производителей в мире, предлагающие
помещения TDR/BM 18.6E
+
+
+
ООО "Риттал" 62
Примеры ЦОД
ООО "Риттал" 63
Примеры ЦОД (Индия)
Регенеративная энергия – это будущее
Решение с PUE менее 1,10
90 % электроэнергии (питания ЦОД) в Celle
идет непосредственно на сервера
Скважина 120 метров, в закрытом контуре
циркулирует смесь воды и этиленглюколя.
Насос качает смесь через землю в контуре,
где она охлаждается окружающей
температурой. Максимальная температура
ООО "Риттал" 64
Rittal – The system.
Примеры ЦОД в России
Башнефть – ЦОД на территории
НПЗ (партнер Exsol)
Исходные данные: требуется модульное
помещение физической защиты, тк зона
повышенного риска. Также 100%
резервирование по всем элементам питания
Сделано: Построено отдельное здание, 2
помещения СБЭ, подача от двух независимых
подстанций. Впервые в России комплекс из
помещений безопасности различных уровней.
Это позволило оптимизировать стоимость
Срок исполнения: 7мес
ООО "Риттал" 65
Rittal – The system.
Примеры ЦОД в России
ВТБ (партнер Астерос)
Требования: удобство обслуживания,
уменьшение капитальных затрат для
строительной готовности помещения
Реализация: закрытое решение – шкафы IP54
и IP55 и охлаждение LCP для серверной и
главной кроссовой, TopTerm (накрышные
кондиционеры) для этажных кроссовых. ИБП и
главная кроссовая – в помещении
безопасности
Масштаб: 300 шкафов, оборудование
охлаждения – TopTerm, воздухо-водяные
теплообменники LCP, ИБП 1 и 3 фазные,
помещение безопасности
ООО "Риттал" 66
Примеры ЦОД в России
ООО "Риттал" 67
ЦОД компании «ПИН-Телеком»
г.Санкт-Петербург
Серверные шкафы – 35 шт
PSM-шины
ИБП PMC200 64 кВт, N+1, 21 мин
Виртуальный тур: http://www.pntl.ru/
68
Интеллектуальная система дорожного
движения г. Москва
ООО "Риттал" 69
Faster
- Комплексное решение из одних рук – экономия
времени и бюджета на проектирование, быстрая
поставка оборудования, монтаж и запуск системы
Better
- Наивысшее качество продукции и технологическое
лидерство
Worldwide
- Обширная партнерская сеть, склады и техническая
поддержка по всему миру
ООО "Риттал" 70
Большое спасибо за внимание!
Андрей Корнилов
Региональный представитель в СФО по IT
a.kornilov@rittal.ru
8-960-787-13-85
8-923-149-49-49
Техническая поддержка
тел. +7 (495) 775 02 30
support@rittal.ru

Rittal. Инженерная инфраструктура цод

  • 1.
    ООО "Риттал" 1 Инженернаяинфраструктура серверных помещений и ЦОД
  • 2.
    2 Rittal International –факты. Ведущий поставщик корпусных систем в мире. Rittal – The System. – Корпуса – Электрораспределение – Контроль микроклимата – IT-инфраструктура – ПО и сервис Rittal – факты. – Год основания 1961 – 10000 сотрудников по всему миру – Более 60 дочерних предприятий – 40 представительств по всему миру – 10 производств
  • 3.
  • 4.
    4 Челябинск В России: С 2002года Более 150 сотрудников 17 региональных представительств Склады в Москве, Санкт-Петербурге, Екатеринбурге и Новосибирске Единая служба технической поддержки
  • 5.
    5 Краткий обзор продуктовойлинейки Rittal Системы модульных корпусов Распределительные шкафы Компактные корпуса Системы несущих рычагов и панели Системы пультов Нержавеющая сталь и отраслевые решения Сетевые шкафы и стойки для серверов IT-настенные корпуса Корпуса Outdoor IT-системы Комплексные решения для ЦОД Консультации Физическая безопасность IT-охлаждение IT-питание Системы контроля Системы электрораспределения Модульная система для создания НКУ до 5500 A Шинные системы для НКУ до 1600 А Инсталляционные распределительные шкафы Системы контроля микроклимата Потолочные и настенные холодильные агрегаты Чиллеры Воздухо-воздушные / воздухо-водяные теплообменники Вентиляторы Обогреватели Совместимые комплектующие Программное обеспечение Сервис
  • 6.
    6 RiMatrix S Стандартизи- рованный ЦОД Электро- распределение Готовые под- ключенияи защита от прикосновения IT-чиллеры Готовые решения для IT-охлаждения Стойки для серверов Широкий спектр и разнообразные комплектующие RiZone ПО для мониторинга физической IT- инфраструктуры (DCIM) Помещения безопасности Защита от различных физических факторов риска Сенсорная сеть, система контроля Надежность и прозрачность данных Сетевые шкафы Сетевые шкафы Настенные IT-корпуса Охлаждение помещения, стоек, через фальшпол Индивидуальные концепции Краткий обзор продуктов. IT-инфраструктура
  • 7.
    ООО "Риттал" 7 Rittal– The system. IT-шкафы и корпуса Сетевые шкафы Сетевые распределители для промышленности Сетевые распределители для офисов Компактные сетевые распределители Разнообразные комплектующие Стойки для серверов
  • 8.
    8 Make IT easy! Faster Простойвыбор Быстрый монтаж без инструментов Better Серийное производство в Германии Разнообразие комплектующих Акцент на функциональность Worldwide Один базовый тип для всех IT-задач, в т. ч. для охлаждения с помощью LCP и систем пожаротушения Масштабируемость и возможность перестройки Rittal – The system. Новая стойка TS IT
  • 9.
    9 Единый тип стоекдля любого применения в IT (шкаф для сетевого и серверного оборудования) Обзорная или вентилируемая дверь Максимальный вес 19" оборудования: 1500 кг Многофункциональная крыша с щеточными буртиками и вырезом под вентиляторную панель Маркировка расстояний и единиц высоты (ЕВ) Двустворчатая задняя дверь Монтаж без инструментов: направляющие шины, приборные полки, направляющие и др. Краткий обзор продуктов. IT-инфраструктура TS IT
  • 10.
    10 Стойка TS IT:два варианта исполнения С обзорной дверью (10 типоразмеров со склада): – Для использования систем охлаждения стойки (вентиляторы, холодильные агрегаты, LCP Rack) – Передняя дверь обзорная, задняя дверь стальная С вентилируемой дверью (9 типоразмеров со склада): – Для использования систем охлаждения помещения (CRAC, LCP Inline) – Обе двери с перфорацией, доля площади перфорации 85%. В остальном – полностью идентичный комплект поставки 2-створчатая задняя дверь при высоте шкафа от 1800 мм (38 ЕВ) Краткий обзор продуктов. IT-инфраструктура
  • 11.
    11 Стойка TS IT:монтаж 19" оборудования Глубина установки передних 19" профильных шин изменяется с шагом 25 мм Глубина установки задних 19" профильных шин изменяется бесступенчато Крепление всех профильных шин на зажимах без использования инструмента Статическая нагрузочная способность шкафа при комплектации 19" оборудованием: 1500 кг В шкафах шириной 800 мм возможно создание альтернативных монтажных размеров: 21”, 23”, 24” Разметка для упрощения монтажа: – Номер ЕВ сверху/снизу, границы между ЕВ – Расстояние в мм от переднего/заднего края рамы Краткий обзор продуктов. IT-инфраструктура
  • 12.
    ООО "Риттал" 12 Rittal– The system. IT – распределение и защита питания Низковольтный ГРЩ на базе Ri4Power • Индивидуальные конфигурации шинных систем 5500 A • Интеграция измерительных систем различных производителей Защита питания системой ИБП PMC • Модульная конструкция • Масштабируемость до 960 кВт • Высокая эффективность ввиду КПД до 95% даже при частичной нагрузке Вторичное распределение с помощью PDR и PDM • Модульная конструкция с расширением в процессе работы • Ток до 250 A на фазу со стороны входа, сертификация VDE • Защита от прикосновения Распределение в стойке с PSM • Plug & Play распределение питания • Модули различных исполнений • Управляемые модули с измерением и коммутацией
  • 13.
    Общая структура системыраспределения питания ЦОД 13 ИБП и шкаф для батарей Первичное распределение (Ri4Power) Вторичное распределение (стойка PDR + модули PDM) Система распределения питания IT-стойки: - блоки розеток - модули PDU - система PSM/PCU Краткий обзор продуктов. IT-инфраструктура
  • 14.
    14 Электрораспределение Ri4Power Модульная система длясоздания НКУ до 5500 A Протестировано с коммутационным оборудованием всех известных производителей, напр. Siemens, GE, Eaton, Schneider Electric, Mitsubishi, ABB, Terasaki, … Безопасность подтверждена тестами и испытаниями На базе TS 8, полная совместимость компонентов Быстрые конфигурирование и монтаж с помощью ПО Power Engineering Техническая поддержка со стороны Rittal Снижение затрат на проектирование, заказ и монтаж (благодаря Rittal Power Engineering) Модульная система, не требует лицензий Стандартизированные системные решения Краткий обзор продуктов. IT-инфраструктура
  • 15.
    15 Применение проверенных системшкафов TS 8 и AE Использование стандартных шкафов из нержавеющей стали для работы в агрессивных условиях Выбор устройств различных производителей (ABB, Eaton, Schneider Electric, Siemens и т.д.) Простота конструкции Быстрое и простое конфигурирование с помощью ПО Rittal Power Engineering Быстрый и эргономичный монтаж Малые затраты на проектирование, заказ и монтаж (благодаря Rittal Power Engineering) Системный подход к монтажу распределительных устройств Краткий обзор продуктов. IT-инфраструктура Электрораспределение ISV
  • 16.
    16 Стойка распределения питаниядля размещения до 8 модулей распределения питания (PDM) 250 А Подключение до 4 стоек (шин PSM) на модуль PDM Простой монтаж и расширение в процессе работы благодаря полной защите от прикосновения Простое расширение без привлечения спец. персонала, также в процессе работы Быстрое обслуживание благодаря модульности Минимальные затраты на установку и расширение благодаря технологии Plug & Play Электрораспределение PDR Краткий обзор продуктов. IT-инфраструктура
  • 17.
    17 Технология двойного преобразования(On-Line) Наивысший код классификации согласно IEC 62-040-3: VFI-SS-111 Защита от максимального количества проблем сетевого питания Сеть Нагрузка Статический переключатель Выпрямитель Инвертор Батареи Краткий обзор продуктов. IT-инфраструктура
  • 18.
    18 Источники бесперебойного питания PMC40 PMC 40 тип 5 PMC 120 PMC 200 Диапазон возможных мощностей: от 10 до 800 кВт Краткий обзор продуктов. IT-инфраструктура
  • 19.
    19 3-фазный ИБП, независящий от конструкции стойки Монтаж в любой 19" шкаф с минимальной глубиной от 800 мм Возможен монтаж в одной стойке с серверами Модули 10 и 20 кВт Максимальное количество модулей – 2 Максимальная мощность до 40 кВт (N), 20 кВт (2N) Батареи размещаются в наращиваемой 19" корзине с модулями Удаленный мониторинг и управление с помощью SNMP-адаптера Краткий обзор продуктов. IT-инфраструктура Источники бесперебойного питания Rittal PMC 40
  • 20.
    20 Источники бесперебойного питанияRittal PMC 40 тип 5 3-фазный ИБП в виде отдельного шкафа на базе TS 8 Возможность высокой степени защиты шкафа с ИБП Модули 10 и 20 кВт Максимальное количество модулей – 3 Максимальная мощность до 60 кВт (N), 40 кВт (N+1) Батареи размещаются в одном шкафу с модулями Удаленный мониторинг и управление с помощью SNMP-адаптера Краткий обзор продуктов. IT-инфраструктура
  • 21.
    21 Источники бесперебойного питанияRittal PMC 120 3-фазный ИБП в виде отдельного шкафа на базе TS 8 Модули 10 и 20 кВт Максимальное количество модулей – 6 Максимальная мощность до 120 кВт (N), 100 кВт (N+1) Батареи выносятся в отдельный шкаф на базе TS 8 Удаленный мониторинг и управление с помощью SNMP-адаптера Краткий обзор продуктов. IT-инфраструктура
  • 22.
    22 Источники бесперебойного питанияRittal PMC 200 3-фазный ИБП в виде отдельного шкафа на базе TS 8 Глубина шкафа 1000 мм Модули 24, 32 и 40 кВт Максимальное количество модулей одном шкафу – 5 Максимальная мощность до 200 кВт (N), 160 кВт (N+1) Возможность включения в параллель до 20 модулей/4 шкафа (до 800 кВт) Батареи в одном шкафу с модулями или выносятся в отдельный шкаф Удаленный мониторинг и управление с помощью SNMP-адаптера Краткий обзор продуктов. IT-инфраструктура
  • 23.
    ООО "Риттал" /Декабрь 2013 23 Модульное распределение питания в IT-стойке 3-фазная система с дублированным входом питания (A/B) до 192 A Вставные модули с различными типами розеток (напр. C13 / C19) и вариантами стран применения Активные модули с измерением силы тока и удаленной коммутацией отдельных розеток Шина PSM с измерением: измерение на вводе (по фазам) Сертифицированные MID, подключаемые измерительные модули (19" монтаж) Простая замена модуля при сервисе и расширении в процессе работы Резервирование питания в одной токовой шине Простой монтаж в IT-стойки Rittal Нет потери высоты в стойке Функция удаленного управления через IP (с CMC III) Электрораспределение PSM Краткий обзор продуктов. IT-инфраструктура
  • 24.
    ООО "Риттал" /Декабрь 2013 24 Компактный, немодульный PDU для электрораспределения (в дополнение к модульному high-end-решению PSM) Пассивные и активные исполнения: Basic, metered, switched, managed 1- и 3-фазные версии с токами 16 А/32 А (63A) на фазу Разнообразные функции мониторинга и управления Измерения по фазам / розеткам, коммутация розеток Простой монтаж Встроенный Web-сервер для прямого управления по сети, с присвоением прав пользователей, независимая работа в сети без системы CMC III Экономичный дизайн, низкое энергопотребление благодаря применению двухпозиционных реле и OLED-дисплея с функцией энергосбережения Электрораспределение PDU Краткий обзор продуктов. IT-инфраструктура
  • 25.
    ООО "Риттал" 25 Rittal– The system. IT-охлаждение IT-чиллеры и системы трубопроводов • Мощность охл. 15-462 кВт • Резервирование насосов • Оптимальное значение COP • Использование экономичных пластиковых труб Охлаждение помещения • Мощность охл. до 118 кВт • Повышение эффективности отделением коридоров • Оптимальное использование пространства и энергии Охлаждение стоек • Эффективное охлаждение до 30 кВт на стойку до 60 кВт на стойку • Макс. энергоэффективность • LCP passive до 20 кВт на стойку • LCP plus DX, 10 кВт Охлаждение рядов стоек • Охлаждение интегрируются в линейки стоек • Повышение эффективности отделением коридоров • Не требуется фальшпол • LCP Inline DX, 10 кВт
  • 26.
    26 Мощность охлаждения до3 кВт Ток воздуха спереди назад обеспечивает энергоэффективное охлаждение IT-стоек 230 В Малое время обслуживания и сервиса Удобство доступа к компонентам Высокая эффективность благодаря регулированию температуры подаваемого воздуха Улучшенный ток воздуха в стойке Энергосберегающая технология вентиляторов EC Краткий обзор продуктов. IT-инфраструктура Холодильный агрегат
  • 27.
    ООО "Риттал" 27 Rittal– The system. Охлаждение стоек – LCP Экономия времени ... • Малые затраты времени на сервис и обслуживание $ Экономия средств ... • Энергоэффективная технология EC • Энергоэффективное охлаждение благодаря высокой температуре подаваемой воды • Возможность высокомощного охлаждения без фальшпола Факты и свойства: + Мощность охлаждения до 30 кВт // до 60 кВт на стойку (CW) + Мощность охлаждения до 10 кВт на стойку (DX) + Наивысшая степень готовности оборудования + Разграничение доступа путем разделения стойки и охлаждения
  • 28.
    28 Охлаждение отдельных стоек:LCP Rack Охлаждение одной стойки Охлаждение двух стоек Краткий обзор продуктов. IT-инфраструктура
  • 29.
    ООО "Риттал" 29 Rittal– The system. Охлаждение рядов стоек – LCP Inline Экономия времени ... • Простое обслуживание и малое время сервиса $ Экономия средств ... • Энергоэффективная технология EC • Энергоэффективное охлаждение благодаря высокой температуре подаваемой воды • Возможность высокомощного охлаждения без фальшпола • Малая занимаемая площадь Факты и свойства: + Мощность охлаждения до 30 кВт // до 60 кВт (CW) + Мощность охлаждения до 10 кВт (DX) + Высокая мощность для охлаждения горячих точек в ЦОД с охлаждением помещения + Легко выполняется резервирование + Обширные функции мониторинга
  • 30.
    30 Охлаждение рядов стоек:LCP Inline "Выступающая" версия 30/55 кВт «Ровная» версия 30 кВт Краткий обзор продуктов. IT-инфраструктура
  • 31.
    31 LCP Inline/Rack: общиепреимущества Единая платформа для охлаждения стоек и рядов стоек Компактность конструкции (Ш = 300 мм) Равномерное распределение холодного воздуха по высоте стоек ЕС-вентиляторы находятся в зоне холодного воздуха Плавная автоматическая регулировка скорости вращения вентиляторов и расхода воды через LCP Высокая температура подаваемой воды (рекомендуется: 15…20°C) Система защиты от неполадок и сбоев IP/SNMP-мониторинг и управление Удобный сервис важнейших узлов Краткий обзор продуктов. IT-инфраструктура
  • 32.
    32 Климатическая система помещения(CRAC) Система охлаждения ЦОД через фальшпол на базе воздухо-водяного теплообменника 4 класса мощности до 118 кВт Выполнена в корпусе шкафа TS 8 Используются вентиляторы EC Вентиляторы располагаются в пространстве под фальшполом: – Нет потерь мощности ввиду перенаправления потока воздуха – Больший размер кассеты теплообменника Простое обслуживание и сервис IP-/SNMP-мониторинг и управление Дополнительные опции: – Пароувалажнитель – Обогреватель Краткий обзор продуктов. IT-инфраструктура
  • 33.
    ООО "Риттал" 33 Rittal –The system. Охлаждение помещения – климатическая система (CRAC) Экономия времени ... • Простое обслуживание и сервис $ Возврат инвестиций: Факты и свойства: + Теплообменник максимальных размеров + Водяное охлаждение с мощностью до 118 кВт + Охлаждение хладагентом с мощностью до 54 кВт Система одного из производителей Система Rittal 3301.830 Желаемая полезная мощность: 70 кВт 70 кВт Объемный расход: 19 000 м³/ч 19 500 м³/ч Мощность: (У систем Rittal UKS меньшее потребление при частичной нагрузке благодаря технологии EC) 5,1 кВт 2,3 кВт Энергопотребление в год: 44 676 кВтч/год 20 148 кВтч/год При цене электроэнергии 0,14 €/кВтч годичная экономия: (средняя цена за 2009 г.) 3 433,92 € При инвестициях: 9 089,07 € ROI: 2,6 лет
  • 34.
    34 Комбинация CRAC исистемы отделения коридоров Отсутствие смешивания холодного и теплого воздуха Уменьшение градиентов температуры по ширине и высоте до 1…1,5 K Возможна более высокая температура подаваемого воздуха (22…24 °C) Краткий обзор продуктов. IT-инфраструктура
  • 35.
    35 Чиллеры для IT-охлаждения Холодильнаяустановка для охлаждения теплоносителя (смесь вода+гликоль) и подачи на потребителя охлаждения (CRAC/LCP) Мощности охлаждения 15…481 кВт Энергоэффективность благодаря: – Встроенному или внешнему естественному охлаждению (Free-Cooling) – Использованию спиральных компрессоров, ЕС-вентиляторов, насосов с регулировкой скорости Резервирование компонентов в стандартном исполнении (насос, контур охлаждения и др.) IP-/SNMP-мониторинг и управление Удобный сервис важнейших узлов Краткий обзор продуктов. IT-инфраструктура
  • 36.
    36 Чиллеры для IT-охлаждения Краткийобзор продуктов. IT-инфраструктура
  • 37.
    ООО "Риттал" 37 KeyboardVideo Mouse • Правильное решение для всех областей применения KVM • KVM-over-IP и многопользова- тельская среда до 2048 серв. Монитор-клавиатура • Компактное исполнение (1 ЕВ) • DVI-D, VGA, USB, PS/R Rittal – The system. IT-мониторинг RiZone • ПО-система управления ЦОД Rittal • Позволяет администрирование всей IT-инфраструктуры ЦОД CMC 3-е поколение • Система контроля для IT, промышленности и зданий • Больше функциональности, меньше затраты • Встроенные датчики Динамический контроль стойки • Инвентаризация на базе RFID • Точное определение свободных ЕВ в стойке • Информация сохраняется на ярлыках в соответствии с ISO
  • 38.
    DCIM RiZone 38 RiZone –это новое ПО Rittal для управления IT-инфраструктурой Встроенный MIB-браузер для сторонних устройств RiZone производит контроль и управление: - систем распределения и защиты питания - систем генерации и распределения холода - безопасности шкафов - безопасности помещений - оптимизации энергопотребления Повышение безопасности и степени готовности ЦОД Повышение энергоэффективности благодаря контролю и управлению Модульная модель лицензирования, которая точно адаптируется к Вашим требованиям ПО для мониторинга физической IT-инфраструктуры Краткий обзор продуктов. IT-инфраструктура
  • 39.
    Интерфейсы RiZone 39 CMC PSM BACnet Ri4Power Динамический контроль стойки Чиллеры CMC PSM Охлаждение Ri4Power IT-чиллеры OPC-UA идругие протоколы – решения партнеров LCP PDUPDU Динамический контроль стойки Краткий обзор продуктов. IT-инфраструктура
  • 40.
    ООО "Риттал" 40 Rittal– The system. RiZone Management Pack Преимущества: • Пользователь использует стандартный инструмент (Microsoft System Center Operations Manager - SCOM) • Отображение инфраструктуры со всеми важными параметрами в SCOM • Настройка сценариев (влияние инфраструктуры на степень готовности приложений) • Полная оптимизация энергопотребления (консолидация приложений в зависимости от инфраструктуры) Факты и свойства: + Интеграция RiZone и Microsoft System Center Operations Manager + Интеграция физической инфраструктуры ЦОД и системы управления серверами и приложениями + Расширение возможностей по степени готовности и оптимизации энергопотребления
  • 41.
    ООО "Риттал" 41 Rittal– The system. Rittal SSC KVM-оборудование Экономия времени ... • Интуитивно понятное управление • Центральная система доступа, не зависящая от программного и аппаратного обеспечения $ Экономия средств ... • Возможность расширения благодаря модульности – Pay-as-you-grow • Компактная конструкция экономит место в стойке Факты и свойства: + KVM-переключатели для всех областей + Поддерживаются распространенные платформы У SSC premium: + Многопользовательская среда, до 8 пользователей одновременно + KVM-over-IP-решения + Защита паролем и разграничение прав
  • 42.
    ООО "Риттал" 42 Rittal– The system. Динамический контроль стойки Экономия времени ... • Обзор всех компонентов стоки н нажатием на кнопку • Удобное управление большим количеством серверов $ Экономия средств ... • Оптимизация комплектов серверов благодаря структурному просмотру энергопотребления • Защита от потери оборудования и данных благодаря сообщениям об удалении оборудования Факты и свойства: + Определение местоположения оборудования с точностью до ЕВ + Сохранение различной информации о серверах, например, потребляемая мощность и время сервиса + Простое подключение к системе Rittal CMC и RiZone
  • 43.
    ООО "Риттал" 43 Rittal– The system. CMC III – система контроля Факты и свойства: + Контроль и управление + Протоколы: TCP/IPv6, SNMP, OPC + Сигнализация по Email, SMS + Сохранение журнала данных на карту SD + Встроенные датчики температуры и доступа, два цифровых входа и один релейный выход + Встроенная функция отключения серверов Экономия времени ... • Необходимо меньшее количество оборудования • Подключение датчиков через шину CAN-Bus снижает затраты на прокладку кабеля • Встроенное резервирование электропитания $ Экономия средств ... • Базовая система со встроенными датчиками • Непосредственное подключение 24В DC или Power over Ethernet
  • 44.
    ООО "Риттал" /И. Занегин / 2012 44 Процессорный блок CMC III Главный элемент системы Процессорный блок Compact CMC III Главный элемент системы (бюджетное исполнение) Архитектура системы контроля CMC III Краткий обзор продуктов. IT-инфраструктура
  • 45.
    45 Подключение датчиков CMCIII по шине CAN-Bus Используется стандартный кабель с разъемами RJ 45 Не требуется задания адреса устройства в шлейфе Общая длина шлейфа до 50 м Процессор- ный блок CAN-Bus Устройство 1 Устройство 2 Устройство 3 Краткий обзор продуктов. IT-инфраструктура
  • 46.
    46 Датчики и устройстваCMC III Температура Температура + влажность Доступ (ИК) Вандализм Воздушный поток Перепад давления Универсальный датчик Датчик CAN-Bus для датчиков СМС-TC Блок доступа Краткий обзор продуктов. IT-инфраструктура
  • 47.
    ООО "Риттал" 47 Rittal– The system. Физическая безопасность ИТ оборудования ЦОД-контейнер • Временный ЦОД для случаев перестройки, расширения или переездов • Энергоэффективное прямое ест. охлаждение (PUE < 1,2) • Транспортируемый, готовый ЦОД с инфраструктурой Мини-ЦОД • Модульный сейф, расширяемое решение – ступенчатый рост • Монтаж вокруг работающего - оборудования, без отключений • Эффективное охлаждение • Мониторинг и пожаротушение • ИБП и распределение питания Помещение безопасности • Модульность, защита инвестиций, ремонтопригодность • Решение "под ключ", не зависит от здания • 3 типа исполнения – экономически оптимальная концепция Микро-ЦОД • Самое компактное решение по безопасности высотой 15 ЕВ •Защита и хранение персональных данных • Решение Plug & Play - ohne Внутренние требования • IT-персонал несет наибольшую ответственность • Потеря данных / восстановление • Рост правонарушений – кража данных / манипуляции • Пожар Законы и предписания • Ответственность IT-персонала • Системы качества предприятия - Basel II, Solvency II и SOX • Законы о защите данных • Законы ЕС / Законы об ответственности • Стандарты ISO9001 / ISO 27001 • Предписания страховых компаний
  • 48.
    48 Основные угрозы дляЦОД и IT-инфраструктуры Жара Холод Наводнения Землетрясения Молния Загрязнение воздуха Отказ оборудования Вандализм Ошибки в работе Саботаж Терроризм Взлом Хакеры Вирусы Отказ сети Человек Сеть Территория Природа Краткий обзор продуктов. IT-инфраструктура
  • 49.
    49 Физические факторы риска Несанкциониро- ванныйдоступ Электромагнитное излучение Пыль Взрыв Падающие обломки ВандализмКоррозийные газы Вода (тушение) Огонь Краткий обзор продуктов. IT-инфраструктура
  • 50.
    50 Микро-ЦОД Level A Базоваязащита от физических факторов риска Комплексная система в виде готового сейфа Встроенное охлаждение Встроенный рамный каркас TS 8 с передней и задней 19" плоскостью Цоколь с возможностью транспортировки Поставка в качестве готовой системы Комплексная система в минимальном пространстве Краткий обзор продуктов. IT-инфраструктура
  • 51.
    ООО "Риттал" 51 Rittal– The system. Компактный ЦОД – модульный сейф Rittal Экономия времени ... • Малое время установки и запуска IT-инфраструктуры $ Экономия средств ... • Снижение затрат благодаря применению энергоэффективного контроля микроклимата • Защита инвестиций благодаря разборной конструкции • Лучшие амортизационные характеристики, т. к. является движимым имуществом Факты и свойства: + Энергоэффективный контроль микроклимата – регулируемая концепция до 30 кВт + Возможность расширяемости в будущем – ступенчатый рост IT благодаря соединению в линейку + Экономичная концепция безопасности мини-ЦОД – масштабируемый ассортимент
  • 52.
    ООО "Риттал" 52 Rittal– The system. Outdoor-ЦОД – ЦОД-контейнер Rittal Экономия времени ... • Готовые стандартные панели • Установка, подключение (данные, питание) – готово $ Экономия средств ... • Использование прямого естественного охлаждения снижение затрат и применение энерго- эффективных охлаждения стоек и ИБП (PUE ≥ 1,2) Факты и свойства: + Применение в качестве временного ЦОД при переезде или модификациях IT-инфраструктуры + До 329 ЕВ (7 стоек) и макс. 6 кВт на стойку + Совместимость с альтернативными источниками – энергонезависимость с блочной электростанцией + Проектирование, ЦОД по фиксированной цене
  • 53.
    ООО "Риттал" 53 Rittal– The system. ЦОД – помещения безопасности Rittal Экономия времени ... • Малое время реализации от проектирования до ввода ЦОД в эксплуатацию • Эксплуатация сразу после установки $ Экономия средств ... • Снижение затрат благодаря энергоэффективности - Снижение операционных затрат • Безопасность инвестиций благодаря разборности Факты и свойства: + Протестированная концепция безопасности на базе европейских норм + Не зависимое от конструкции здания IT-помещение – лучшие амортизационные характеристики, т. к. является движимым имуществом + 3 варианта исполнения с нужным уровнем безопасности – экономически выверенная концепция
  • 54.
    54 Освещение Люк для сброса давления Усиливающая конструкциядля большой ширины Модульное помещение: элементы пола и потолка Вентиляционный люкВвод труб систем охлаждения и пожаротушения Ввод кабелей данных и питания Модульные панели пола Шкаф управления помещением Дверь с повышенной защитой и высоконадежным замком Запатентованная техника соединений Желтая зона, LSR 18.6E основной ЦОД высокой готовности Синяя зона, LER Extend помещение для систем мониторинга, управления, инфраструктуры (ИБП, охлаждение, пожаротушение и т. д.) Зеленая зона, LER Basic "холодный/горячий" резерв, системы хранения резервных данных Типовое решение по помещению безопасности Краткий обзор продуктов. IT-инфраструктура
  • 55.
    ООО "Риттал" 55 Rittal– The system. Пожарообнаружение и тушение – DET-AC-PLUS Экономия времени ... • Быстрая Plug & Play-установка стандартные подключения к инфраструктуре $ Экономия средств ... • Снижение остаточных рисков дорогостоящего выхода из строя IT-оборудования • Эффективное использование пространства, запас огнегасящего средства и бесперебойное питание 4 час. в корпусе 1 ЕВ (стойка глубиной 800 мм) Факты и свойства: + Тушащий газ: Novec 1230 – применяется во всем мире + Активная система тушения с всасыванием дыма + Обнаружение возгорания на ранней стадии – Безопасность благодаря чувствительным датчикам + Полная совместимость при выдаче сообщений
  • 56.
    ООО "Риттал" /Декабрь 2013 56 RiMatrix S ParadigmenwechselСтандартизированные ЦОД RiMatrix S революция в построении ЦОД. Один артикульный номер, поставка со склада. 5656 Краткий обзор продуктов. IT-инфраструктура
  • 57.
    57 Один артикульный номер Сниженнаясложность проекта Низкий коэффициент PUE Сертификация модулей ЦОД в TÜV Rheinland Короткие сроки поставки Быстрый ввод в эксплуатацию Значительно упрощенная и укороченная фаза проектирования Малые инвестиционные и эксплуатационные затраты Упрощенные сервис и администрирование RiMatrix S Краткий обзор продуктов. IT-инфраструктура
  • 58.
    58 Конкурентные преимущества Rimatrix S •Упрошен и сокращен этап планирования • Снижение первоначальных инвестиций и эксплуатационных расходов • Короткий срок поставки • Решение основано на проверенных стандартных продуктах • Документация, сертификаты и разрешения • Высокая мощность охлаждения • Низкий коэффициент PUE • Для заказа необходим один артикул • Пакеты эффективности: RiZone, PDUi, контроль в ISV • Резервное питание для расширения до Tier III •Увлажнение, осушение в контейнерном исполнении в критичных климатических зонах • Система охлаждения не занимает места в рядах стоек
  • 59.
    59 Первый заказ наRiMatrix S – Wollschläger Group Wollschläger Group, один из ведущих производителей прецизионных инструментов в Германии, является первым клиентом, сделавшим выбор в пользу RiMatrix S компании Rittal. Rittal, как производитель решений для IT- инфраструктуры, представил новую концепцию RiMatrix S для создания стандартизированных центров обработки данных на выставке CeBIT 2013. Отзыв клиента: "Чтобы избежать длительной фазы проектирования, мы делаем выбор в пользу новой концепции стандартизированных ЦОД Rittal", – говорит Штефан Вёрдер, руководитель направления IT и продукт- менеджмента компании Wollschläger. "На выставке CeBIT мы убедились в функциональности RiMatrix S и выяснили, что именно это является подходящим решением для Wollschläger, которое полностью удовлетворяет нашим требованиям как к энергоэффективности, так и к надежности и возможности последующего расширения". Референс – RiMatrix S Краткий обзор продуктов. IT-инфраструктура
  • 60.
    ООО "Риттал" 60 IT-системы ПримерыЦОД ЦОД компании Microsoft в г. Редмонде Исходные данные: для предоставления своим клиентам возможности тестирования нового программного обеспечения перед окончательным внедрением, необходим ЦОД Сделано: более 700 серверов. Риттал для реализации проекта поставил серверные шкафы и систему охлаждения Подробнее по ссылке: http://www.rittal.com/ru- ru/content/ru/referenzen/zufriedene_kunden/it_infr astruktur/referenzendetailseite_195.jsp
  • 61.
    Презентация The System/ 24.03.2010 61 IT-системы Референс – помещение безопасности Надежная защита IT в нестандартных условиях • Метро Лондона • Самый старый и протяженный метрополитен в мире (408 км с 275 станциями) • 2,6 млн. пассажиров в день Помещение с каменными стенами с затрудненными условиями заноса материалов под землю ЦОД площадью 18 м2, поставлен и собран в течение 6 дней Затрудненные условия монтажа и заноса материалов под землю и проведение работ в строго определенные часы в ночное время Выигрыш благодаря: - Готовые модули обеспечивают быструю установку - Содействие уже на этапе составления спецификации - Эффективное партнерство с др. компаниями, напр. KN Network Services - Rittal является одним из двух производителей в мире, предлагающие помещения TDR/BM 18.6E + + +
  • 62.
  • 63.
    ООО "Риттал" 63 ПримерыЦОД (Индия) Регенеративная энергия – это будущее Решение с PUE менее 1,10 90 % электроэнергии (питания ЦОД) в Celle идет непосредственно на сервера Скважина 120 метров, в закрытом контуре циркулирует смесь воды и этиленглюколя. Насос качает смесь через землю в контуре, где она охлаждается окружающей температурой. Максимальная температура
  • 64.
    ООО "Риттал" 64 Rittal– The system. Примеры ЦОД в России Башнефть – ЦОД на территории НПЗ (партнер Exsol) Исходные данные: требуется модульное помещение физической защиты, тк зона повышенного риска. Также 100% резервирование по всем элементам питания Сделано: Построено отдельное здание, 2 помещения СБЭ, подача от двух независимых подстанций. Впервые в России комплекс из помещений безопасности различных уровней. Это позволило оптимизировать стоимость Срок исполнения: 7мес
  • 65.
    ООО "Риттал" 65 Rittal– The system. Примеры ЦОД в России ВТБ (партнер Астерос) Требования: удобство обслуживания, уменьшение капитальных затрат для строительной готовности помещения Реализация: закрытое решение – шкафы IP54 и IP55 и охлаждение LCP для серверной и главной кроссовой, TopTerm (накрышные кондиционеры) для этажных кроссовых. ИБП и главная кроссовая – в помещении безопасности Масштаб: 300 шкафов, оборудование охлаждения – TopTerm, воздухо-водяные теплообменники LCP, ИБП 1 и 3 фазные, помещение безопасности
  • 66.
  • 67.
    ООО "Риттал" 67 ЦОДкомпании «ПИН-Телеком» г.Санкт-Петербург Серверные шкафы – 35 шт PSM-шины ИБП PMC200 64 кВт, N+1, 21 мин Виртуальный тур: http://www.pntl.ru/
  • 68.
  • 69.
    ООО "Риттал" 69 Faster -Комплексное решение из одних рук – экономия времени и бюджета на проектирование, быстрая поставка оборудования, монтаж и запуск системы Better - Наивысшее качество продукции и технологическое лидерство Worldwide - Обширная партнерская сеть, склады и техническая поддержка по всему миру
  • 70.
    ООО "Риттал" 70 Большоеспасибо за внимание! Андрей Корнилов Региональный представитель в СФО по IT a.kornilov@rittal.ru 8-960-787-13-85 8-923-149-49-49 Техническая поддержка тел. +7 (495) 775 02 30 support@rittal.ru
