1. Международный электротехнический холдинг EKF
Новинки продукции
Москва 2012
1

2. Выпускаемый ассортимент новинок на 2012 год
2

3. Коммутационное модульное оборудование

4. ВА 47-125 EKF
4

5. Расширение ассортимента по дифавтоматам EKF
5

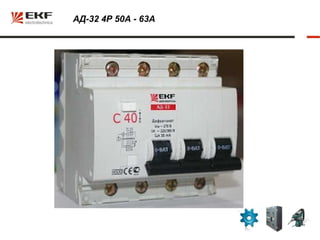

6. АД-32 4Р 50А - 63А
6

7. Силовые автоматические выключатели

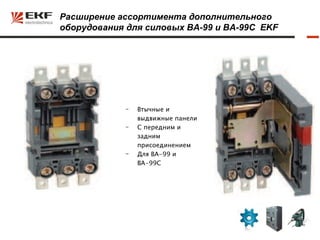

8. Расширение ассортимента дополнительного
оборудования для силовых ВА-99 и ВА-99С EKF
- Втычные и
выдвижные панели
- С передним и
задним
присоединением
- Для ВА-99 и
ВА-99С

9. Контакторы и магнитные пускатели

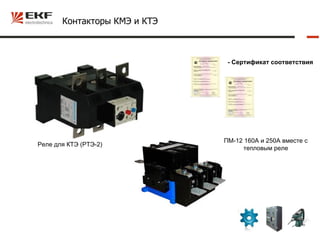

10. Контакторы КМЭ и КТЭ
- Сертификат соответствия
ПМ-12 160А и 250А вместе с
Реле для КТЭ (РТЭ-2)
тепловым реле

13. Аппаратура измерения

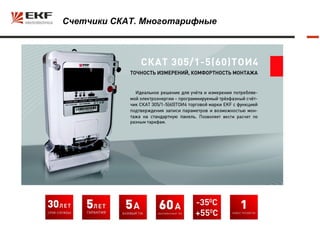

14. Счетчики СКАТ. Многотарифные

15. Счетчики СКАТ. Многотарифные

16. Счетчики СКАТ. Многотарифные

18. Стабилизаторы напряжения

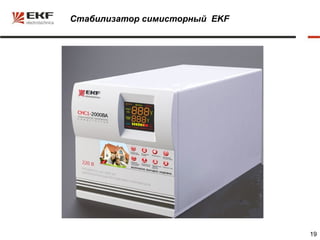

19. Стабилизатор cимисторный EKF
19

20. Основной принцип работы стабилизатора
напряжения на симисторных ключах EKF
Стабилизатор работает по принципу ступенчатой коррекции напряжения, осуществляемой переключением
отводов обмотки автотрансформатора с помощью симисторных ключей, под управлением
микроконтроллера, следящего за уровнем напряжения в сети.
Кроме того скорость процессора дала возможность создать более точные стабилизаторы с использованием
двухкаскадной системы регулирования.
Двухкаскадные стабилизаторы обрабатывают напряжение в два этапа. К примеру, первый каскад может
иметь всего 4 ступени. После грубой обработки включается второй каскад и напряжение доводится до
идеального.
Использование двухкаскадной схемы регулирования позволило снизить себестоимость изделий.
20

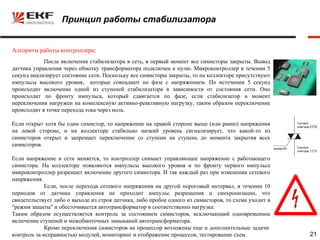

21. Принцип работы стабилизатора
Алгоритм работы контроллера:
После включения стабилизатора в сеть, в первый момент все симисторы закрыты. Вывод
датчика управления через обмотку трансформатора подключен к нулю. Микроконтроллер в течении 5
секунд анализирует состояние сети. Поскольку все симисторы закрыты, то на коллекторе присутствуют
импульсы высокого уровня, которые совпадают по фазе с напряжением. По истечении 5 секунд
происходит включение одной из ступеней стабилизатора в зависимости от состояния сети. Оно
происходит по фронту импульса, который сдвигается по фазе, если стабилизатор в момент
переключения нагружен на комплексную активно-реактивную нагрузку, таким образом переключение
происходит в точке перехода тока через ноль.
Если открыт хотя бы один симистор, то напряжение на правой стороне выше (или равно) напряжения
на левой стороне, и на коллекторе стабильно низкий уровень сигнализирует, что какой-то из
симисторов открыт и запрещает переключение со ступени на ступень до момента закрытия всех
симисторов.
Если напряжение в сети меняется, то контроллер снимает управляющее напряжение с работающего
симистора. На коллекторе появляются импульсы высокого уровня и по фронту первого импульса
микроконтроллер разрешает включение другого симистора. И так каждый раз при изменении сетевого
напряжения.
Если, после перехода сетевого напряжения на другой пороговый интервал, в течении 10
периодов от датчика управления не приходит импульс разрешения и синхронизации, что
свидетельствует либо о выходе из строя датчика, либо пробое одного из симисторов, то схема уходит в
"режим защиты" и обесточивается автотрансформатор и соответственно нагрузка.
Таким образом осуществляется контроль за состоянием симисторов, исключающий одновременное
включение ступеней и межобмоточных замыканий автотрансформатора.
Кроме переключения симисторов на процессор возложены еще и дополнительные задачи:
контроль за исправностью модулей, мониторинг и отображение процессов, тестирование схем. 21

22. Электронный на симисторных ключах
Достоинства стабилизаторов:
1) Высокая точность стабилизации напряжения;
2) Широкий температурный диапазон,
ограничен снизу температурной характеристикой управляющей
микроэлектроники (до -40), а сверху тепловым балансом электронных ключей (до +45).
3) В конструкции отсутствуют механические детали,
и следовательно – отсутствует механический износ.
22

23. Электронный на симисторных ключах
4) Небольшой объем намоточных деталей на
киловатт стабилизируемой мощности.
•В бытовых сетях
входной фильтр не обязателен.
•Широкий рабочий диапазон.
23

24. Основные отличия типов стабилизаторов
Электронный на симисторных ключах
• Стабилизатор работает с нулевой нагрузкой.
• При работе стабилизатора слегка шумит вентилятор, а электронные ключи беззвучны.
• Стабилизатор имеет
малую чувствительность к частоте сети.
24

25. Симисторный стабилизатор напряжения EKF
Для исключения искажений синусоиды, симистор нужно включать ровно в нулевой точке
синусоиды напряжения. Для этого процессор делает несколько десятков измерений напряжения и в
нужный момент подает на симистор мощный импульс, провоцируя его включение (отпирание).
Но перед тем как сделать это, необходимо проверить, выключился ли предыдущий
симистор, иначе возникнет встречный ток (симисторы достаточно сложные в управлении элементы и
случаи неотключения могут иметь место по многим причинам, например, при помехах).
Замерив микротоки, процессор анализирует состояние электронных ключей и только после
этого выполняет действия.
Нужно понимать, что все это процессор делает менее чем за 1 микросекунду, успевая
произвести расчеты, пока синусоида напряжения находится в области нулевой точки. Повтор же
операций происходит при каждой полуфазе.
Высокая скорость, как процессора, так и симисторных ключей, позволила создать
мгновенно реагирующий стабилизатор напряжения. Сегодня электронные стабилизаторы
обрабатывают скачки за 10 миллисекунд, то есть за одну полуфазу напряжения. Это позволяет
надежно защитить оборудование от аномалий электросети.
25

26. Реле плавного пуска EKF
26

27. Пусковые характеристики двигателя
при использовании РПП EKF
27

28. Аппаратура управления

29. Реле контроля фаз серии РКФ-11
Реле контроля фаз РКФ-11
предназначено для сигнализации и
защиты электродвигателей и
электроустановок в следующих случаях:
• Обрыв фазы
• Ошибка чередования фаз
• Перенапряжение
• Падение напряжения.

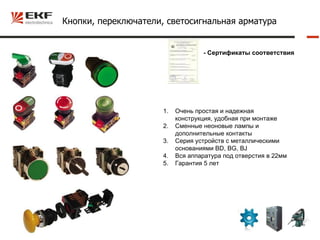

30. Кнопки, переключатели, светосигнальная арматура
- Сертификаты соответствия
1. Очень простая и надежная
конструкция, удобная при монтаже
2. Сменные неоновые лампы и
дополнительные контакты
3. Серия устройств с металлическими
основаниями BD, BG, BJ
4. Вся аппаратура под отверстия в 22мм
5. Гарантия 5 лет

31. Силовая аппаратура

32. ВР32

33. Выключатели разъединители EKF
- Двойной видимый разрыв, повышенная безопасность
- Выключатели-разъединители с поворотной рукояткой и
откидного типа
- С предохранителями и без них (модели с предохранителями
также имеют функцию защиты
от коротких замыканий и перегрузки)
- Номиналы 160, 250, 400, 630А
- Выносная рукоятка на дверцу шкафа
- Дополнительные контакты состояния NO+NC
33

34. Корпуса электрощитов

35. Новинка , корпуса серии EVO EKF
Компания ЕКФ представляет
новую разработку - систему EVO
A-800 , это новый класс
электротехнических корпусов
который включает в себя
широкий выбор силовых
шкафов и шкафов автоматики
номинальными токами до 800А.
EVO A-400, EVO A-250.
Конфигурации:
высота от 600 до 2000 мм;
навесные от 600 до 1400, 600-800 мм;
напольные от 1600 до 2000 мм.
Степень защиты:
- IP43 до 800 А;
- IP66 до 630 А;

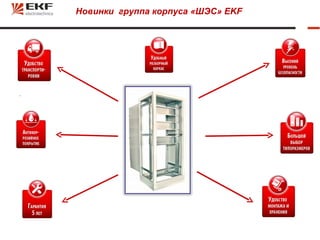

36. Новинки группа корпуса «ШЭС» EKF

37. И еще о преимуществах шкафов
Корпуса «ШЭС» оснащены
быстросъемной задней стенкой –
позволяющей осуществлять
двустороннее обслуживание.
Дверка корпуса «ШЭС» демонтируется в течении 15 секунд при
помощи петли защелки – открывая пространство для монтажа
оборудования

38. Корпуса ВРУ EKF
Каркасы ВРУ1, ВРУ 2
степень защиты IP-54
Технические усовершенствования производства
На всех корпусах серии IP-54 изменена конфигурация
обечайки.

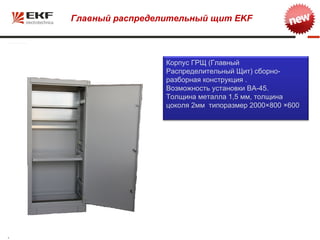

39. Главный распределительный щит EKF
Корпус ГРЩ (Главный
Распределительный Щит) сборно-
разборная конструкция .
Возможность установки ВА-45.
Толщина металла 1,5 мм, толщина
цоколя 2мм типоразмер 2000×800 ×600

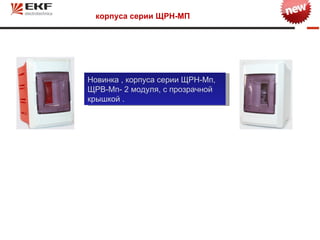

40. корпуса серии ЩРН-МП
Новинка , корпуса серии ЩРН-Мп,
ЩРВ-Мп- 2 модуля, с прозрачной
крышкой .

41. Монтажное и распределительное
оборудование

47. Кабеленесущие системы

48. Металлорукав EKF
Металлорукав – это электротехническое изделие, представляющее собой
гибкий металлический канал круглого сечения для заключения в своем объеме
силовой и сигнальной проводки. Металлорукав предназначен для защиты
проводов и кабелей от механических повреждений и для обеспечения
пожарной безопасности.
Рукава (трубопроводы) гибкие металлические негерметичные круглого сечения
типа РЗ (далее по тексту рукава), предназначены для защиты проводов,
кабелей, резиновых шлангов и других подобных изделий от механических
повреждений, для обеспечения требований пожарной безопасности, для
вентиляционных систем и отвода газов с температурой до + 100С – для
рукавов с хлопчатобумажным уплотнением и с температурой до + 300С – для
рукавов с асбестовым уплотнением и без уплотнения.
Преимущества:
•Высококачественная оцинкованная жесть
•Защита проводки от механических повреждений.
•Защита от возгорания при коротком замыкании.
•Защита кабеля внутри металлорукава от перегибов и повреждений .
•Рукав является экраном от электромагнитных помех.
•Защита от грызунов.
•Рекомендован для прокладки систем электропитания по горючим
поверхностям, в том числе по дереву.
•Ø 10-50мм

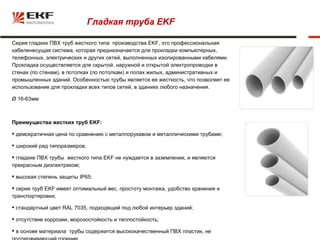

49. Гладкая труба EKF
Серия гладких ПВХ труб жесткого типа производства EKF, это профессиональная
кабеленесущая система, которая предназначается для прокладки компьютерных,
телефонных, электрических и других сетей, выполненных изолированными кабелями.
Прокладка осуществляется для скрытой, наружной и открытой электропроводки в
стенах (по стенам), в потолках (по потолкам) и полах жилых, административных и
промышленных зданий. Особенностью трубы является ее жесткость, что позволяет ее
использование для прокладки всех типов сетей, в зданиях любого назначения.
Ø 16-63мм
Преимущества жестких труб EKF:
 демократичная цена по сравнению с металлорукавом и металлическими трубами;
 широкий ряд типоразмеров;
 гладкие ПВХ трубы жесткого типа EKF не нуждается в заземлении, и являются
прекрасным диэлектриком;
 высокая степень защиты IP65;
 серия труб EKF имеет оптимальный вес, простоту монтажа, удобство хранения и
транспортировки;
 стандартный цвет RAL 7035, подходящий под любой интерьер зданий;
 отсутствие коррозии, морозостойкость и теплостойкость;
 в основе материала трубы содержится высококачественный ПВХ пластик, не

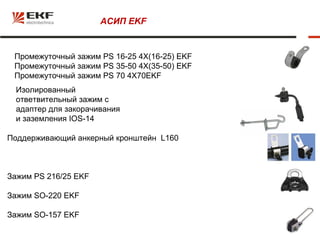

50. АСИП EKF
Промежуточный зажим PS 16-25 4X(16-25) EKF
Промежуточный зажим PS 35-50 4X(35-50) EKF
Промежуточный зажим PS 70 4X70EKF
Изолированный
ответвительный зажим с
адаптер для закорачивания
и заземления IOS-14
Поддерживающий анкерный кронштейн L160
Зажим PS 216/25 EKF
Зажим SO-220 EKF
Зажим SO-157 EKF

51. Кабельные каналы EKF Plast
- Сертификат соответствия
- Пожарный сертификат
Тип: магистральный
Сечение : от 12*12 до 100*60
Цвет: снежно белый, светлое дерево,
темное дерево
Аксессуары: только белого цвета

52. Электроустановочные изделия и удлинители

53. Новинки электроустановочных изделий EKF
Планируемые новинки в 2012 году
Электроустановочные Премиальная серия
Серия изделий без рамки
изделия IP54 электроустановки
Расширение ассортимента Серия из каучука
Отвертки-индикаторы
бытовых удлинителей IP44
53

54. Светотехнические изделия
54
