2. ПРИВОДЫ трубопроводной арматуры
Эмерсон предлагает полный набор продукции и услуг:
- Конфигурирование приводов под нужды заказчика;
- Сборка и поставка готовых арматурных узлов;
- Многообразие всех продуктов Эмерсон из одних рук;
- Продукция, собранная в России.
Простые приводы:
проверенная временем конструкция, повышенный запас прочности.
Интеллектуальные приводы:
- Повышение надежности процессов, связанных с запорной и
регулирующей арматурой;
- Возможности по снижению затрат на
тех.обслуживание клапанов;
- Быстрое обнаружение неисправностей,
сокращение времени тех.обслуживания;
- Возможности по диагностике клапанов
(автоматизированный контроль характеристик,
тест отсекателей и регуляторов, и др.);
- Системы противоаварийной защиты.
3. По типу:
- Электроприводы
- Пневмоприводы
- Пневмогидроприводы
- Электрогидроприводы
По исполнению:
- Четверть оборотные
- Многооборотные
По назначению:
- Дискретные
- Регулирующие
По виду механической части:
- Кулисные
- Роторные лопастные
- Реечные
- Червячные
- Шестеренчатые
ПРИВОДЫ трубопроводной арматуры
4. Центр автоматизации клапанов
- Конфигурирование приводов под нужды заказчика
- Сборка и поставка готовых арматурных узлов
8. Пневматические кулисные приводы
Цилиндр
Кулиса
Пружина
Пневматические
кулисные приводы:
Число платформ: 3 (CBA, G, FH)
Число моделей: 65
Усилия: 44 – 693700 Нм.
• Широкий выбор моделей
• Компактный дизайн обеспечивает высокий крутящий момент
• Каждый модуль герметичен
• Нет риска коррозии при монтаже / демонтаже модулей
• Легкое, быстрое и безопасное обслуживание в поле
• Полная взаимозаменяемость модулей
• Снижение затрат на запчасти

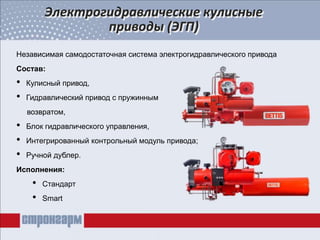

9. Электрогидравлические кулисные
приводы (ЭГП)
Независимая самодостаточная система электрогидравлического привода
Состав:
• Кулисный привод,
• Гидравлический привод с пружинным
возвратом,
• Блок гидравлического управления,
• Интегрированный контрольный модуль привода;
• Ручной дублер.
Исполнения:
• Стандарт
• Smart
10. Кулисные приводы
Специализированные системы
ПАЗ (противоаварийная защита) –
Быстрое срабатывание
Закрытие ≤ 0,5 sec
Открытие ≤ 2 sec
Bettis® G модельG3114-SR3-CW
Topworx® DXP конечные выключатели
Fieldvue® DVC6000 позиционер
Ross® Быстрый сброс
Bifold ® Бустеры
Дисковый затвор 14” класс 300#
11. Специализированные системы
Приводы PressureGuard
Автономная удаленная гидравлическая
система ПАЗ (противоаварийной защиты)
Не требует воздуха КИП, электропитания,
резервной азотной системы.
Газо-гидравлические приводы:
как правило применяются для
автоматизации клапанов, размещенных
на магистральных газопроводах.
Многоходовые селекторы потоков
Позволяет отводить жидкость из отдельной
линии на тестовый выход или к устройству
отбора пробы и обслуживает до 8 линий
одновременно.

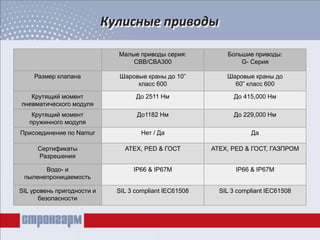

12. Кулисные приводы
Малые приводы серия:
CBB/CBA300
Большие приводы:
G- Серия
Размер клапана Шаровые краны до 10”
класс 600
Шаровые краны до
60” класс 600
Крутящий момент
пневматического модуля
До 2511 Нм До 415,000 Нм
Крутящий момент
пружинного модуля
До1182 Нм До 229,000 Нм
Присоединение по Namur Нет / Да Да
Сертификаты
Разрешения
ATEX, PED & ГОСТ ATEX, PED & ГОСТ, ГАЗПРОМ
Водо- и
пыленепроницаемость
IP66 & IP67M IP66 & IP67M
SIL уровень пригодности и
безопасности
SIL 3 compliant IEC61508 SIL 3 compliant IEC61508
13. Кулисные приводы
Особенности и преимущества
Приводы Bettis серия G Приводы других производителей
Безопасность
Внутренние соединительные стержни
Тефлоновое покрытие цилиндра XylanTM
Безопасный фиксатор пружины
Огнезащитное покрытие K Mass (опция)
Надежность
Разгрузка от радиальных сил - Power swivel
КПД повышен на 20%
Защита от контакта поршня и гильзы «металл-
металл»
5 лет гарантии
Особенности констуркции
С внутренним расположением пружины
Модульность
Габариты и вес меньше на 20-40%
Расширенная настройка угла поворота штока
клапана: 80º -100º
Безопасность
Внешние соединительные стержни
Никелированное покрытие цилиндра
Нет механизма
Нет покрытия
Надежность
Скользящий блок
Низкий уровень КПД
Повышенный риск контакта «металл-
металл»
1 год гарантии
Особенности констуркции
С внешним расположением пружины
Ограниченная модульность
Большие габариты и вес
Настройка угла поворота 85º -95º

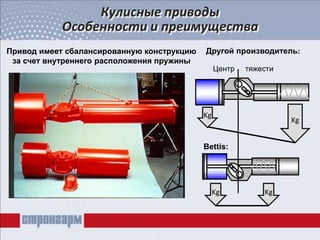

14. Кулисные приводы
Особенности и преимущества
Kg
Kg
Bettis:
Kg Kg
Другой производитель:
Центр тяжести
Привод имеет сбалансированную конструкцию
за счет внутреннего расположения пружины

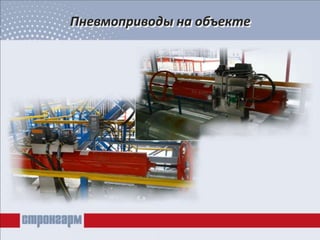

15. Приводы на объектах
• Гидропривод в тепловой камере
• Теплосети СПб
• Сборка и упаковка в СПб

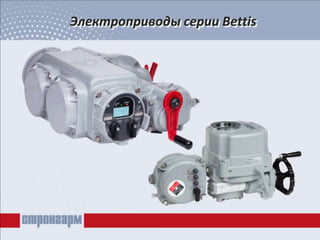

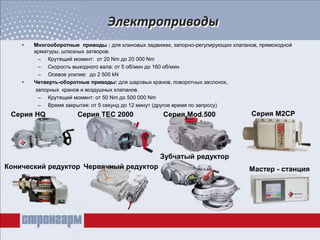

18. Электроприводы
• Многооборотные приводы : для клиновых задвижек, запорно-регулирующих клапанов, прямоходной
арматуры, шлюзных затворов.
– Крутящий момент: от 20 Nm до 20 000 Nm
– Скорость выходного вала: от 5 об/мин до 160 об/мин
– Осевое усилие: до 2 500 kN
• Четверть-оборотные приводы: для шаровых кранов, поворотных заслонок,
запорных кранов и воздушных клапанов.
– Крутящий момент: от 50 Nm до 500 000 Nm
– Время закрытия: от 5 секунд до 12 минут (другое время по запросу)
Серия HQ Серия TEC 2000 Серия Mod.500 Серия M2CP
Конический редуктор Червячный редуктор
Зубчатый редуктор
Мастер - станция
19. Четверть-оборотный привод Многооборотный привод
Применяется для шаровых кранов,
поворотных заслонок, запорных кранов
Применяется для задвижек, запорно-
регулирующих клапанов, шлюзных затворов
Конструкция выполнена по принципу непроникающей настройки:
Для настройки привода с арматурой не требуется действий по вскрытию крышек корпуса
Интеллектуальный приводов с "непроникающей" настройкой ТЕС2000®
Сочетает проверенную временем надежность механической конструкции и
современное микропроцессорное управление.
Электроприводы серии ТЕС 2000

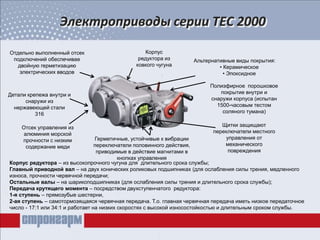

21. Электроприводы серии ТЕС 2000
Герметичные, устойчивые к вибрации
переключатели половинного действия,
приводимые в действие магнитами в
кнопках управления
Детали крепежа внутри и
снаружи из
нержавеющей стали
316
Отдельно выполненный отсек
подключений обеспечивае
двойную герметизацию
электрических вводов
Корпус
редуктора из
ковкого чугуна
Полиэфирное порошковое
покрытие внутри и
снаружи корпуса (испытан
1500-часовым тестом
соляного тумана)
Альтернативные виды покрытия:
• Керамическое
• Эпоксидное
Отсек управления из
алюминия морской
прочности с низким
содержание меди
Щитки защищают
переключатели местного
управления от
механического
повреждения
Корпус редуктора – из высокопрочного чугуна для длительного срока службы;
Главный приводной вал – на двух конических роликовых подшипниках (для ослабления силы трения, медленного
износа, прочности червячной передачи;
Остальные валы – на шарикоподшипниках (для ослабления силы трения и длительного срока службы);
Передача крутящего момента – посредством двухступенчатого редуктора:
1-я ступень – прямозубые шестерни,
2-ая ступень – самотормозящаяся червячная передача. Т.о. главная червячная передача иметь низкое передаточное
число - 17:1 или 34:1 и работает на низких скоростях с высокой износостойкостью и длительным сроком службы.
22. Модуль «Местный Дисплей» можно
размещать по-разному – для выбора
оптимальной позиции:
– Может вращаться на 360°
приращениями в 90° (4 позиции)
– LDM может быть установлен в одной
из двух позиций в отделении
управления
Клеммный блок (STC) можно разместить
по-разному:
– STC можно установить в одной из
двух позиций в отделении управления
для оптимального размещения кабеля
Серия ТЕС 2000
Альтернативное размещение модулей

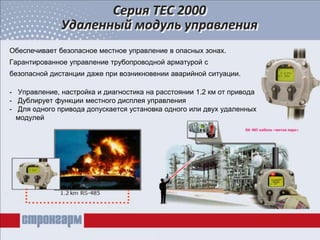

23. Обеспечивает безопасное местное управление в опасных зонах.
Гарантированное управление трубопроводной арматурой с
безопасной дистанции даже при возникновении аварийной ситуации.
- Управление, настройка и диагностика на расстоянии 1.2 км от привода
- Дублирует функции местного дисплея управления
- Для одного привода допускается установка одного или двух удаленных
модулей
Серия ТЕС 2000
Удаленный модуль управления

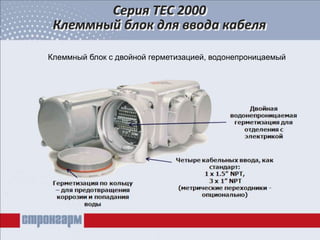

24. Клеммный блок с двойной герметизацией, водонепроницаемый
Серия ТЕС 2000
Клеммный блок для ввода кабеля
25. Серия ТЕС 2000
Надёжность – больше дополнительных свойств
• Блок управления включает обогреватель Space Heater (12W)
– Защищает от конденсата в связи с суточными перепадами
– Полупроводниковые термостатические контрольные
переключатели выключают обогреватель при 45° C, когда
окружающая среда нагревается
• Плавкие предохранителя полностью соответствуют требованиям
N.E.C.:
– Два предохранителя доступны в клеммном отделении – для
простоты замены
– Три автоматических предохранителя в блоке управления
• Высококачественные штепсельные вилки/розетки соединения
кабеля
– Устойчивы к вибрации
– Надежны в течение всего срока службы устройства
26. Серия ТЕС 2000
Интерфейс управления
Управление, настройка и калибровка производится
без необходимости вскрытия привода !
• Местное управление осуществляется через
Модуль локального дисплея (всего две ручки
управления)
• Настройка всех параметров производится с
применением тех же переключателей
Альтернативно можно использовать:
• Ноутбук с нашим программным обеспечением
TecLink
Для дистанционного управления можно использовать
опционально комплектуемый «Пульт» с инфракрасным
управлением.
27. Серия ТЕС 2000
Базовая комплектация
• ГЕРМЕТИЧНОСТЬ
Все приводы поставляются с водо- и пыленепроницаемым корпусом IP68
(тест на погружение на 15 м в течение 7 дней).
• ТЕМПЕРАТУРНОЕ ИСПОЛНЕНИЕ
Стандартное исполнение: -40°С до +70°С
Опция: -60°С до +70°С
• ВЗРЫВОЗАЩИТА
Приводы поставляются во взрывозащищенном исполнении 1ExdIIBT4
Опция: 1ExdIIBT4/H2
• ЗАЩИТА ОТ КОРРОЗИИ
Стандартная защита от коррозии корпуса - полиэфирная порошковая краска.
Вся внешняя крепежная арматура изготавливается из нержавеющей стали 316.
• ДОПОЛНИТЕЛЬНАЯ ЗАЩИТА ОТ КОРРОЗИИ (ОПЦИЯ)
В особо агрессивных средах применяется специальное покрытие.
28. Серия ТЕС 2000
Стандартные защитные характеристики
• Автоматическая коррекция вращения фазы
– Привод вращает в правильном направлении, независимо от входящих
3-фазных кабельных соединений
– Привод не начнёт работу, если одни или более из 3-х фаз отсутствуют
• Мгновенное обратное движение
– Привод можно мгновенно запустить в обратном направлении без
остановки мотора
– Автоматическая задержка в 0,5 секунды защищает мотор и
контакторы от тока перегрузки
• Термостат мотора
– Установлен на «активном участке» обмотки статора
– Защищает мотор от перегрева в связи с частыми срабатываниями
• Защита при заклинивании арматуры
– Автоматически отключает питание от мотора в случае если арматура
не начинает движение в течение 10 секунд (моментный выключатель
игнорируется во время начального открытия арматуры)
– Защищает в случае когда арматура застряла или заглохла – т.е.
остаётся в том же положении долгое время
32. Поворотно - лопастные
пневмогидроприводы
Для четверть - оборотных клапанов
в критичных областях применения и
систем природного газа
Число платформ: 1
Число моделей: 14
Моменты: 1150 – 663000 Нм.
Давление питания: от 6,9 - 206,8 бар
Температура окружающей среды: -60°C до 121°C
33. Поворотно – лопастной привод Shafer
Простота конструкции с одной подвижной частью
обеспечивает долговечный расчетный срок службы
в 50 лет при минимуме необходимого техобслуживания.
СТАНДАРТНЫЕ СИСТЕМЫ УПРАВЛЕНИЯ:
• Локальная ручная
• Дистанционная, электрическая двусторонняя
• Защита при аварии на линии
• Аварийный останов
• Отключение давления при высоком /низком уровне

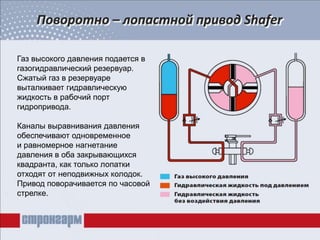

34. Поворотно – лопастной привод Shafer
Газ высокого давления подается в
газогидравлический резервуар.
Сжатый газ в резервуаре
выталкивает гидравлическую
жидкость в рабочий порт
гидропривода.
Каналы выравнивания давления
обеспечивают одновременное
и равномерное нагнетание
давления в оба закрывающихся
квадранта, как только лопатки
отходят от неподвижных колодок.
Привод поворачивается по часовой
стрелке.

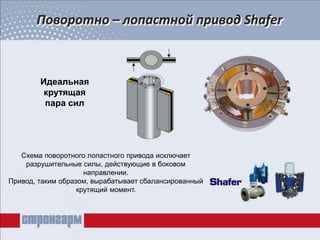

35. Поворотно – лопастной привод Shafer
Идеальная
крутящая
пара сил
Схема поворотного лопастного привода исключает
разрушительные силы, действующие в боковом
направлении.
Привод, таким образом, вырабатывает сбалансированный
крутящий момент.
36. Поворотно – лопастной привод Shafer
Выходной крутящий момент
поворотного лопастного привода
сохраняется постоянным в течение
всего цикла вращения клапана.
Постоянный выходной крутящий
момент является очень важной
характеристикой для систем с
большим расходом.
Постоянный выходной крутящий момент обеспечивает стабильность
коэффициента безопасности при различных положениях рабочего хода клапана.
37. Поворотно – лопастной привод Shafer
Каналы для уравнивания
давления в верхней и
нижней головке
Уплотнение лопасти
Уплотнение подпятника
Чугунный неподвижный
подпятник
Регулируемый
ограничитель хода
Нижняя крышка из
(углеродистой) стали
Верхняя головка
из (углеродистой) стали
Бронзовый
подшипник ротора
Бронзовые износные
накладки
Стальной узел
ротора и лопастей
Стальной корпус

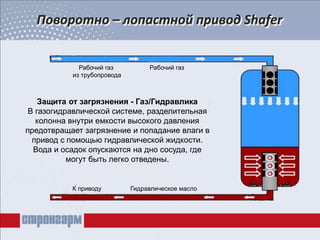

38. Поворотно – лопастной привод Shafer
Защита от загрязнения - Газ/Гидравлика
В газогидравлической системе, разделительная
колонна внутри емкости высокого давления
предотвращает загрязнение и попадание влаги в
привод с помощью гидравлической жидкости.
Вода и осадок опускаются на дно сосуда, где
могут быть легко отведены.
Рабочий газ
из трубопровода
Рабочий газ
К приводу Гидравлическое масло
39. Поворотно – лопастной привод Shafer
Проверенная технология:
История производства - с 1947 года

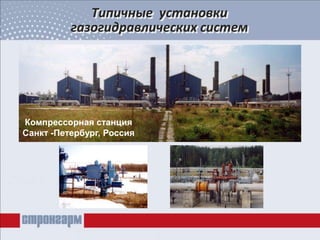

Приводы Shafer установлены в большинстве мировых нефте
и газопроводах
Ожидаемый срок службы с минимальным техобслуживанием
50 лет, 10 лет гарантии.
• Высокая скорость срабатывания : от 1 сек.
• Рабочая температура : -60 to +120º C
Конструктивные преимущества:
- Нет потери мощности : 98% КПД
- Одна движущая часть
- Постоянный крутящий момент
- Сбалансированный крутящий момент на шток клапана
- Отсутствие радиальной нагрузки на втулку
- Соосный монтаж
- Регулируемый ограничитель хода
- Большой диаметр под шток клапана: преимущественно прямой монтаж.
- Конструкция высокого давления: не требуется блок редуцирования
- Самоочистка (продувка)
- Наименьший четверть-поворотный привод: экономия
пространства и веса
- Выдерживает высокие вибрации
42. Пневмоприводы «рейка-шестерня»
Электроприводы серии EL-O-MATIC
Пневмоприводы «рейка-шестерня»
Число платформ: 1 (E и Р -серии)
Число моделей: 12
Усилия: 5 - 6850 Нм.
Электроприводы (поворот 90 град)
Число платформ: 2 (EL и ELQ)
Число моделей: 17
Усилия: 18 - 2500 Нм.
Управление: 4..20мА,Fieldbus, Profibus
Элементы управления
Блоки конечных выключателей / визуальные
индикаторы
Позиционеры
Соленоидные клапаны
Монтажные скобы
Ручные дублеры
43. Пневмоприводы «рейка-шестерня»
Привод Рейка-Шестерня использует реечный механизм для
преобразования линейной силы поршня в крутящий момент.
Исполнения:
- двойного действия
- с возвратной пружиной
Преимущества:
Лёгкий вес из-за их компактной
конструкции рейка-шестерня.
Лёгкая установка
Дешёвое обслуживание
Гарантия 500 000 циклов
45. Пневмоприводы «рейка-шестерня»
Давление питания
и момент
(модели с приводом
на 90º)
(модели с приводом
на 180º модели)
От 3 до 8 бар (с пружинным возвратом), от 6-2000 Нм
От 2 до 8 бар (двойного действия), от 12-4000 Нм
Типоразмеры 12, 25, 40, 65,100, 200, 350, 600, 950, 1600,
2500, 4000
6 бар максимальное давление управления
Температура
Стандарт: -20 до +80ºC
Опционально: -40 до +120ºC
Питание Воздух КИП или неагрессивный промасленный газ
Вращение 91.5º (-0,5° / +1°)
Материалы
Корпус: алюминиевый сплав, литьё
Шток: алюминиевый сплав
Покрытие Полиэстерное порошковое покрытие, шероховатость 50 μm
Срок службы > 500 000 циклов
