Вебинар ИБ АСУ ТП NON-STOP. Серия №11

Copyright © 2016 Rockwell Automation, Inc. All rights reserved.

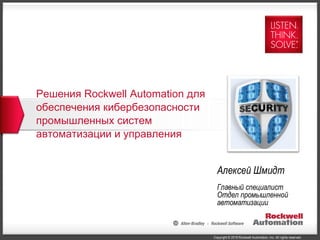

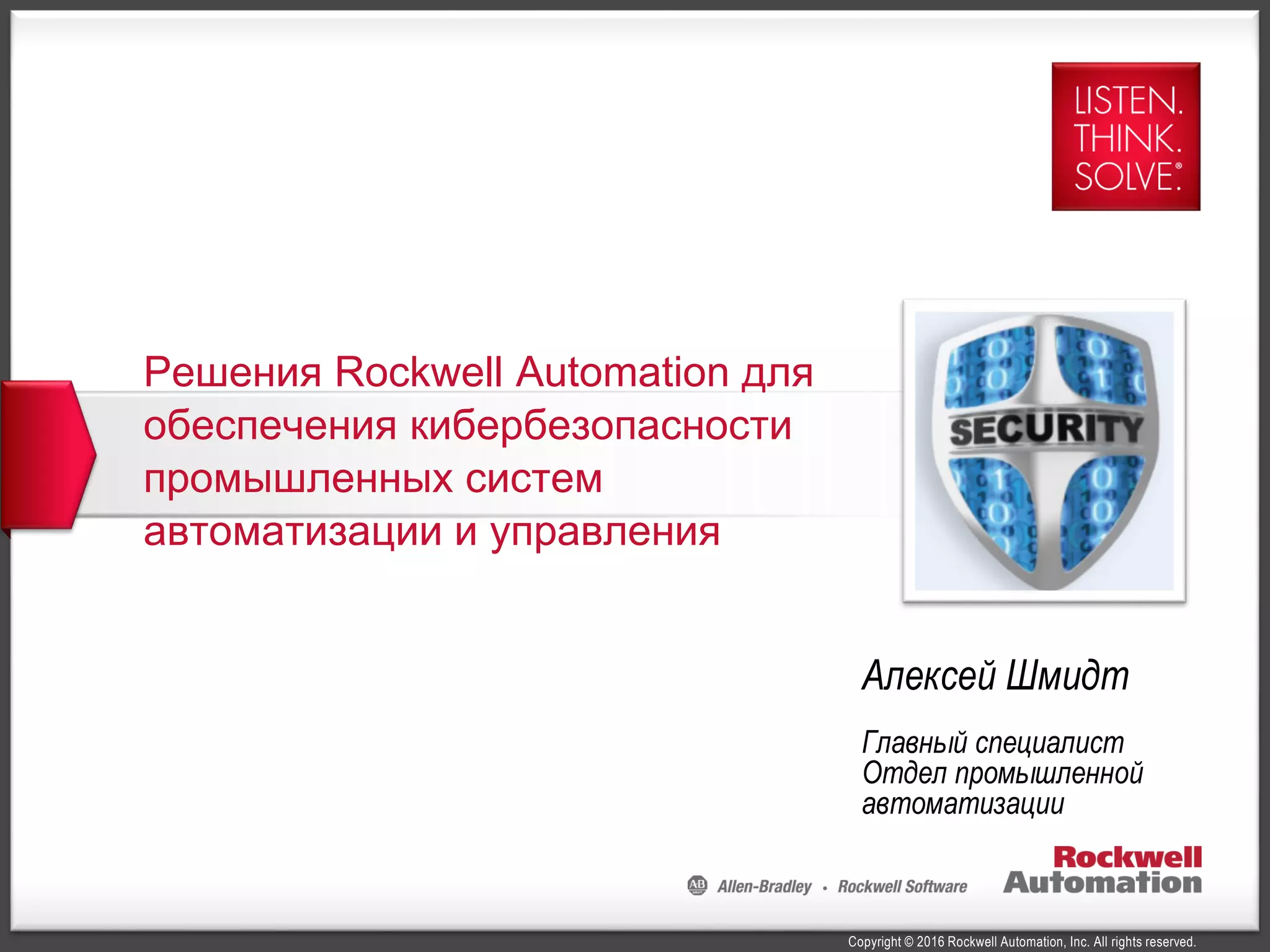

Решения Rockwell Automation для
обеспечения кибербезопасности
промышленных систем
автоматизации и управления
Алексей Шмидт
Главный специалист
Отдел промышленной
автоматизации

Наследование традиций
2
1903
1909
ИСТОРИЯ
1907
1994
1965-2013
1991-2013
СЕГОДНЯ
Программное обеспечение и услуги для
улучшенного управления тех.процессом,
математического моделирования и
оптимизации.
Системы безопасности,
предаварийной защиты
Программное обеспечение
программирования
контроллеров, сбора данных, и
визуализации
ПЛК, Системы Управления и
безопасности, Панели
оператора,
Преобразователи
частоты, компоненты
автоматизации

Оптимальные решения для широкого спектра
индустрий
3
Автомобилестроение
Напитки
Химическое
производство
Развлечения
Волокно и текстиль
Продукты питания
Инфраструктура
Фармацевтика
Морская промышленность
Металлургия
Горнодобывающа
промышленность, цемент
Бытовые и гигиенические
принадлежности
Нефть и газ
Энергетика
Печать и издательское
дело
Технологические
процессы
Целлюлозно-бумажная
промышленность
Полупроводники и
электроника
Шины и резина
Водоочистка и
водоподготовка

СИСТЕМА
УПРАВЛЕНИЯ
Система учета
энергоресурсов
ПРОМЫШЛЕННЫЙ
Интернет вещей (IIoT)
СИСТЕМА
УПРАВЛЕНИЯ

Основные угрозы безопасности
Угрозы безопасности влияют на
систему управления производственными процессами,
безопасность ее работы, интеллектуальную собственность
Непреднамеренные
действия
пользователей
Кража
данных
Неавторизованные
действия
пользователей
Неавторизованный
доступОтказ в
обслуживании
(DoS)
Обновления в ПО
Неавторизованный
удаленный доступ
ЧП техногенного и
природного
характера
Саботаж
Черви и вирусы

Defense-in-Depth
Требования ИБ определяют технические требования
8
 Физическая безопасность – ограничение физического - доступа только для
авторизованного персонала: цеха/технологические установки, ШУ, УСО,
кабельная инфраструктура, пультовые и проч.
 Сетевая безопасность – инфраструктура, МСЭ, системы
определения /предотвращения вторжения (IDS/IPS),
управляемые коммутаторы, роутеры
 Компьютерная защита – управление патчами
и обновлениями ОС, антивирусная защита,
управление протоколами/сервисами, портами
 Безопасность приложения – аутентификация,
авторизация, программный аудит (ААА)
 Защита устройств – определение изменений, контроль
версий, ограниченный доступ

Connected Enterprise
9
Содружество партнеров
Rockwell
Automation
Интегрирование
управление и
автоматизация
Cisco
Сетевые решения,
беспроводные
технологии и
безопасность
Panduit
Физические
компоненты
сетевого
оборудования
VMware
Дата-центры
Платформы
виртуализации
ROCKWELL AUTOMATION & ПАРТНЕРЫ
Microsoft
ОС, БД / Облачные
технологии &
Информационная
PartnerNetwork
Kaspersky Lab
Антивирусная
защита и
информационная

Инновационный подход к безопасности в
промышленных системах управления
Построение решение и продуктов по требованиям
безопасности (качество безопасности)
10
Создание выгоды для заказчиков от использования
безопасности (ценность безопасности)

Качество безопасности
Тестирование на отказоустойчивость и надежность (R&R)
 Ключевая часть исследовательской группы по
безопасности
 Уменьшение риска для заказчиков
 Критично для целей по промышленной
 Определение слабых сторон и уязвимостей
 Улучшение отказоустойчивости и надежности
 Анализ всех продуктов и решений RA
 Использование стандартизованных практик и
методик, инструментов (ISA Security Compliance
Institute)
 Уязвимости продуктов и решений:
Исследуем, исправляем, поддерживаем заказчиков.
11

Copyright © 2016 Rockwell Automation, Inc. All rights reserved. 12
12
Ценности безопасности
Основные положения
Безопасная
сетевая
инфраструктура
Контроль доступа
в сеть и
определение
нежелательных
действий
Защита
контента
Защита от просмотра,
редактирования и
использования
специфической
информации
управляющего
приложения
Управление
политиками
доступа
Кто, где, когда
имеет доступ к
приложениям и
устройствам
Обнаружение
несанкционирован
ного доступа
Определение и
регистрация
нежелательного
использования и
изменения
управляющего
приложения

Эшелонированная защита
13
 Физическая безопасность – ограничение физического доступа - только для

Copyright © 2014 Rockwell Automation, Inc. All Rights Reserved.
ПО Визуализации и Информационное
ПО Распределенная система управления
Управление перемещением
Управление двигателями
Платформы ввода-вывода
Инженерное программное обеспечение
Программируемые контроллеры автоматизации
Панели оператора и промышленные ПК
Сетевое оборудование для
промышленной сети
Многопрофильное управление
ДИСКРЕТНОЕ | УПРАВЛЕНИЕ | УПРАВЛЕНИЕ | ВСТРОЕННЫЕ | УПРАВЛЕНИЕ
УПРАВЛЕНИЕ ДВИГАТЕЛЯМИ ПЕРЕМЕЩЕНИЕМ ФУНКЦИИ НЕПРЕРЫВНЫМИ
БЕЗОПАСНОСТИ ПРОЦЕССАМИ

Физическая безопасность
(безопасность сетевого оборудования)
15
 Решения для различных
сред передачи (оптика,
«медь»)
 запирающие,
блокирующие устройства
для физических портов
 Цветовое кодирование
портов доступа

Безопасность промышленных сетей
EtherNet/IP для систем управления
16
Структурированная и безопасная
промышленная сетевая топология
Одноуровневая и открытая
промышленная сетевая
топология
Одноуровневая и открытая
промышленная сетевая
топология

Copyright © 2016 Rockwell Automation, Inc. All rights reserved. 17
Безопасность промышленных сетей
Рекомендуемые архитектуры
 Структурированная и безопасная
промышленная сетевая топология
 Политики безопасности (АСУТП)
 Всеобъемлющая система
безопасности, а не «лоскутный»
подход
 Применение промышленных DMZ
 Удаленный доступ в систему с
политиками безопасности.
Сетевая безопасность не должна
нарушать работу промышленных
систем управления
КИУС
Catalyst 3750
StackWise
Switch Stack
МСЭ
(Основной)
МСЭ
(Резерв)
ЦУД
HMI
Промышленные DMZ (IDMZ)
Enterprise Zone
Levels 4-5
Cisco
ASA 5500
Контроллерв,
В/В, Привода
Catalyst
6500/4500
ПП
В/В
Физические или
виртуальные серверы
Отказоустойчивая
сетевая топология
VLANs
Стандартные DMZ
Контроль доступа в
сетевую инфраструктуру
Физическая безопасность
портов
Level 0 - ProcessLevel 1 - Controller
Производственный
МСЭ:
 Сегментация
трафика
 ACL, IPS, IDS
 Сервисы VPN, proxy
VLANs, Сегментация
Доверенные узлы
Сервер
аутентификации,
AАА (AD)
RAS
Защита клиента
Level 3 – Site Operations
Контроллер
Управление и
диагностика сети
ПРЧ
Level 2 – Area Supervisory Control
Физическая защита
контроллера
Клиент FactoryTalk
Управление
угрозами (UTM)
Контроллерная защита,
Зашифрованные
коммуникации
Контроллер

Copyright © 2015 Rockwell Automation, Inc. All Rights Reserved.
PUBLIC
18
Сетевое оборудование StratixTM предлагает современную платформу с возможностями управления сетевым
трафиком, с функциями безопасности для построения любых приложений: от простых до сложных. Набор
решений включает в себя продукты беспроводных технологий, в “пристаночном” исполнении, для монтажа в
стойку и моноблочного исполнения. Средства конфигурации включают в себя в том числе инструменты,
знакомые ИТ профессионалам, средства интеграции производственных и корпоративных систем.
Stratix 8000™/Stratix 8300™
…и АСУП
Отвечает
требованиям
АСУТП…
Stratix 5900™
Stratix 2000™
Stratix 5100™
Stratix 5700™
1783-NATR
ArmorStratix™ 5700
Продукты сетевой инфраструктуры и
Stratix 5400™
Stratix 5410™
 Встроенные технологии Cisco
Cisco – лидер в области управления сетями

Ценность безопасности
Сетевое оборудование Stratix
Управление производительностью сетевой инфраструктуры
 QoS – Quality of Service – специализированные конфигурации для поддержки приложений
дискретной автоматизации, задач ПАЗ, управлению перемещением, непрерывными и
периодическими процессами на основе протокола CIP и сети Ethernet/IP
 IEEE1588 (CIP Sync) – имплементация протокола IEEE 1588 для синхронизации точного времени
всех устройств на сети EtherNet/IP
Простота в проектировании, запуске в работу и обслуживании
 DHCP на порт - специализированные IP адреса на порт, для сетевой идентификации узлов в
системе управления
 Диагностика кабельных соединений - обрыв, замыкание, наводки и др. с передачей на уровень
управляющего контроллера
 Трансляция сетевых адресов – NAT – преобразование адресов 1:1 IP для объединения
одинаковых технологических установок в единую сетевую архитектуру.
Специально разработаны для применения в промышленных
сетях EtherNet/IP

Сетевое оборудование Stratix
Защита узлов системы управления
 Защита приложения и управление контроллером
 Контроллер управляет портами (on/off)
 Специальные теги идентификации неавторизованных устройств
 Конфигурируемая безопасность портов
 Предконфигурируемые настройки безопасности (smartports)
 Количество устройств на порт
 Аутентификация MAC ID
Защита сетевой инфраструктуры предприятия
 Шифрование административного трафика
 VPN, SSHv2, SNMPv3 и HTTPS
 Дополнительные функции безопасности
 802.1x аутентификация пользователей
 Многоуровневая парольная защита
 Списки контроля доступа (ACLs) для политик безопасности для портов
 Централизованная аутентификация TACACS+ и Radius
Простые инструменты для защиты узлов системы управления – дополнительные
функции для соответствия ИТ стандартам и политикам безопасности

Примеры продуктов и решений
21

Эшелонированная защита
22
 Физическая безопасность – ограничение физического доступа - только для

Несанкционированное вмешательство
 Решение от Rockwell Automation включает в себя:
 Цифровые подписи ВПО
 ПО для аудита FactoryTalk AssetCentre
 Логирование и определение изменений в
в контроллере
 Программные блоки с высоким уровнем
интеграции
23
Определение несанкционированного вмешательства позволяет
пользователям быстро определить изменения в системе
управления

ВПО с цифровой подписью
 Защита ВПО от
случайного или
преднамеренного
повреждения
 Проверка достоверности
ВПО (оно выпущено
производителем)
Когда было это представлено:
 Все новые продукты имеют ВПО с цифровой
подписью (Новые поколения контроллеров,
сетевого оборудования и проч.)
 Новые версии ВПО существующих продуктов
(коммуникационные модули и др.)
Каким образом это работает:
Rockwell Automation выпускает ВПО со
специализированным цифровым ключом
 При обновлении ВПО устройства локально
проверяют ВПО со свободно
распространяемыми ключами и встроенными
в ВПО
 Если ВПО были изменены и ключи не
совпадают, то процедура
обновления/изменения ВПО не происходит

Определение изменений в контроллере
• Каждый контроллер (Logix) предоставляет специальный параметр - Change Detection
Audit Value
• При любом действии, которое может повлиять на контроллер – параметр изменяется
• Параметр доступен для контроля в инженерном ПО, в других информационных
пакетах, даже доступен для межконтроллерного обмена.
• События для изменения параметра могут быть
сконфигурированы.
25

Определение изменений в контроллере
 Параметр храниться в каждом контроллере (специальный лог)
 Пример информационного ПО - FactoryTalk® AssetCentre, для
контроля изменений в контроллере.
26

 Программные блоки позволяют вам генерировать цифровые подписи для
программных инструкций
 Программные блоки используются:
 В отраслях с большой долей регулирующих документов для аудита и сериализации
 Фармацевтика, пищевая, специальная металлургия
 Для контроля изменения и ревизий в стандартизованных библиотеках
Программные блоки с высоким уровнем интеграции

Защита приложения
 Решение от Rockwell Automation включает в себя:
 Защита управляющего кода Logix Source Protection
 Контроль доступа к данным
 Служба FactoryTalk Security
28
Защита приложения позволяет пользователям контролировать
доступ к специфическим объектам системы управления
(контроллеры, ЧМИ и проч.)

Защита управляющего кода
29
 Парольная защита любой программы или дополнительной (Add-On)
инструкции

Контроль доступа к данных
 Атрибут для внешнего доступа – Чтение/запись и др. (Read/Write, Read Only, None)
 Контроль тегов для изменения с помощью HMI или внешнего программного
обеспечения.
 Атрибут для констант
 Контроль изменения значения тега в приложении контроллера
 Изменения данных констант отображаются в параметре «Change Detection»
 Служба FactoryTalk Security может контролировать параметры доступа к
изменениям данного атрибута констант
30

Защита приложения:
Служба FactoryTalk Security
Данная служба используется:
Для управления внутренними угрозами информационной безопасности путем
аутентификации пользователей и авторизации их для использования программного
обеспечения Rockwell Automation для доступа к элементам системы управления
(контроллерам, ПО, в/в и т.д.)
Предоставляется централизованное управления проверки пользователей, их запросов на
выполнение каких либо действий в системе управления.
• Аутентификация пользователей
• Авторизация на использование
приложений
• Авторизация на доступ к устройствам
Репозиторий
FactoryTalk Directory
Все ПО со встроенной службой FactoryTalk Security
31

 Администраторы проекта системы
управления
 Учетные записи
 Windows
 FactoryTalk
 Группы пользователей
 Группы, роли
 Группы Windows
 Серверы, ИС, АРМ
 Системные политики
 Политики инженерного ПО
 Политики устройств
32

ИС #2
Пример работы FactoryTalk Security
3333
ИС #1
Logix 5000 Project
FactoryTalk
Services
Служба FT Security
Настройки
Logix 5000 Project
FactoryTalk
Services
Настройки
ID = 795D5EF-12... ID = A73R5CG – 89...
ID= 795D5EF-12.. ID = 795D5EF-12…
EtherNet/IP
Совпадение ID’s Несовпадение ID’s
Служба FT Security

Что вы можете сделать сейчас, чтобы
снизить риск
Используйте 8 шагов для улучшения безопасности и надежности:
1. Доступ к управлению имеет только тот, кто авторизован на
доступ (н-р к сетевой инфраструктуре)
2. Применяйте МСЭ и системы определения /предотвращения
вторжения (IPS)
3. Используйте антивирусное ПО и обновляйте систему
4. Управляйте и защищайте учетные записи
5. Переведите ключи процессоров в режим Run
6. Используйте встроенные возможности по безопасности в
продукты Rockwell Automation (н-р FactoryTalk Security)
7. Разработайте политики работы с переносные запоминающие
8. Блокируйте порты доступа в сеть (физические ключи)

Rockwell Automation
Ресурсы и дополнительная информация
Обучающие
семинары
Мультиме-
дия и видео
Специали-
зированный
сайт
Ассоциация
Industrial IP
Advantage
Университет
SANS
Непрерывное обучение из множества источников

Алексей Шмидт
Главный специалист
Отдел промышленной
Автоматизации
AS_info@rockwellautomation.com
СПАСИБО ЗА ВНИМАНИЕ!

Вебинар ИБ АСУ ТП NON-STOP. Серия №11

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (17)

Similar to Вебинар ИБ АСУ ТП NON-STOP. Серия №11

Similar to Вебинар ИБ АСУ ТП NON-STOP. Серия №11 (20)

More from Компания УЦСБ

More from Компания УЦСБ (18)

Вебинар ИБ АСУ ТП NON-STOP. Серия №11
