1. Взгляд в будущее ЦОД. Решения от Conteg.
Шульга Юрий
Найбільший український
спеціалізований IT-дистрибутор

2. Цели презентации
Основные конфигурации ЦОД:
• Горячие/Холодные коридоры
• Изолированный холодный коридор
• Подача воздуха в шкаф, выброс в помещение
• Подача воздуха в помещение, вытяжка через
фальшпотолок
Технические решения Conteg для ЦОД.

3. Горячие/Холодные Коридоры

4. Шкафы серии ROF
Высота: 15, 18, 21, 24, 27, 33, 36, 42, 45, 48U
Ширина: 600 или 800 мм
Глубина: 600, 800, 1000, 1100 или 1200 мм
Максимально допустимая сбалансированная нагрузка:
стандартная 500 кг (400 кг для 36U, 300 кг для 15-33U),
опционально 700kg*; стандартная грузоподъемность шкафов
глубиной 1100 и 1200 мм составляет 1000 кг
Степень защиты: IP30; опциально - IP54; при
использовании перфорированных дверей - IP20
Покрытие: порошковая эмаль.
Рекомендуемое оборудование

5. Шкафы серии RDF
Высота: 27, 42, 45, 48U
Ширина: 800 мм
Глубина: 800, 1000, 1200 мм
Максимально допустимая сбалансированная нагрузка:
стандартная 500 кг (300 кг для 27U)
Степень защиты: IP40; опциально - IP54; при
использовании перфорированных дверей - IP20
Покрытие: порошковая эмаль.
Рекомендуемое оборудование

6. Шкафы серии RHF
Высота: 42U
Ширина: 600 или 800 мм
Глубина:1000 мм
Максимально допустимая сбалансированная нагрузка:
стандартная 1500 кг
Степень защиты: IP20; опциально - IP54
Покрытие: порошковая эмаль.
Рекомендуемое оборудование

7. Степень перфорации:
- 83%
-71%
Вентилируемые двери шкафов ROF, RDF и RHF

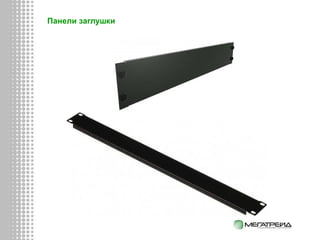

8. Панели заглушки

9. Разделительная рама

10. Стойка открытая серии RSG4
Высота: 42, 45, 47U
Ширина: 550 мм
Глубина: 500-680 мм, 710-890 мм, 920-1100 мм
Максимально допустимая сбалансированная нагрузка:
стандартная 1500 кг
Степень защиты: IP00
Покрытие: порошковая эмаль.
Рекомендуемое оборудование

11. Стойка открытая серии RSG2
Высота: 27, 42, 45, 47U
Ширина: 550 мм
Глубина: 100 мм
Грузоподъемность: 500 кг сбалансированной нагрузки для
стоек любой высоты, 1000 кг сбалансированной нагрузки для
стоек высотой 42, 45, 47U
Степень защиты IP: IP00 (нет защиты)
Рекомендуемое оборудование

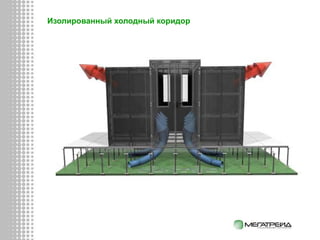

12. Изолированный холодный коридор

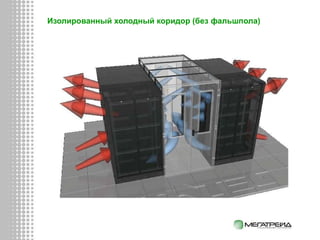

13. Изолированный холодный коридор (без фальшпола)

14. Рекомендуемое оборудование

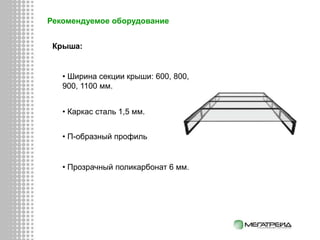

Крыша:
• Каркас сталь 1,5 мм.
• Ширина секции крыши: 600, 800,
900, 1100 мм.
• П-образный профиль
• Прозрачный поликарбонат 6 мм.

15. Рекомендуемое оборудование
Двери:
• Рама металлическая
• Двухстворчатая распашная дверь
2212*620 мм.
• Покрытие порошковая эмаль

16. Рекомендуемое оборудование
Система автоматического открытия дверей:
• Локально – при помощью
пусковых кнопок
• Удаленно - управление с
помощью системы
мониторинга

17. Рекомендуемое оборудование
Внутрирядное кондиционирование
(открытая и закрытая архитектура):
• Высота: 42Uили 45U
• Ширина 300 мм.
• Глубина 1000 или 1200 мм.
• Охлаждающая способность 12,
18 и 24 кВт.
• Хладагент: фреон или вода.
• Электронная панель управления
• Подача хладагента сверху и снизу

18. Внутрирядное кондиционирование открытая архитектура:
Рекомендуемое оборудование

19. Внутрирядное кондиционирование закрытая архитектура:
Рекомендуемое оборудование

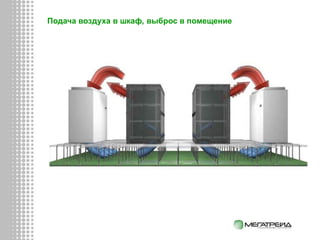

20. Подача воздуха в шкаф, выброс в помещение

21. Рекомендуемое оборудование
• Цокольная сварная рама
600 x 600 мм.
• Дефлектор холодного воздуха

22. Подача воздуха в помещение, вытяжка через фальшпотолок

23. Подача воздуха в помещение, вытяжка через фальшпотолок
• Шкаф с перфорированными передними
дверями 83%
• Сплошная стальная задняя дверь
• Использование прецизионных
кондиционеров по периметру
помещения
• Возможна реализация решения
без применения фальшпола

24. Рекомендуемое оборудование
Изогнутая направляющая воздуха:
Вытяжная труба:
• Высота 750-1360 мм.
• Сталь 1 мм.
• Наличие уплотнительного
комплекта
• Сталь 1 мм.
• При установке задние направляющие
надо отодвинуть от задней двери шкафа
на 200 мм

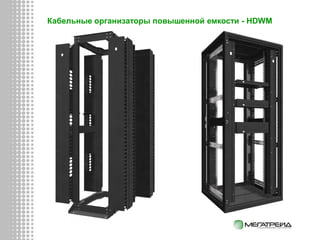

25. Кабельные организаторы повышенной емкости - HDWM
Использование новой линейки кабельных организаторов повышенной ёмкости
CONTEG позволяет обеспечить правильную организацию современного кабеля
высокоскоростной передачи данных с соблюдением оптимальных радиусов изгиба,
оптимизируя пропускную способность сети.

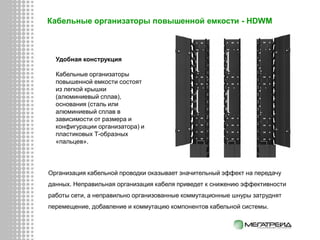

26. Организация кабельной проводки оказывает значительный эффект на передачу
данных. Неправильная организация кабеля приведет к снижению эффективности
работы сети, а неправильно организованные коммутационные шнуры затруднят
перемещение, добавление и коммутацию компонентов кабельной системы.
Кабельные организаторы повышенной емкости - HDWM
Удобная конструкция
Кабельные организаторы
повышенной емкости состоят
из легкой крышки
(алюминиевый сплав),
основания (сталь или
алюминиевый сплав в
зависимости от размера и
конфигурации организатора) и
пластиковых Т-образных
«пальцев».

27. Кабельные организаторы повышенной емкости - HDWM

28. Локальная система пожаротушения
• Наличие детекторов, блоков связи
• LES-RACK-M главный блок
• LES-RACK-S вспомогательный блок
• Огнегасящий состав – газ HFC 236fa
(гексафторпропан)
• Наличие системы контроля устройством
• Интерфейс связи Ethernet

29. Локальная система пожаротушения
6 - Вход для внешних устройств
7 – Внутренний дверной контакт
8 – Внешний температурный датчик
9 – Акустическая сигнализация
10 – Линия связи
11 – Внешний температурный датчик
12 – Выключение вентиляции и кондиционир.
13 – Тревожный сигнал

30. Система кабельных каналов OPTIWAY
Кабельная система для прокладки хрупких волокно - оптических
кабелей.
Компоненты состоят из безгалогенного композита ПК/АБС.

31. Система кабельных каналов OPTIWAY
• Гибкость
• При монтаже нет необходимости в
специальном инструменте
• Прочность, огнестойкость
• Простота реализации отводов

32. Направленное охлаждение – потолочные кондиционеры
•Автономный потолочный кондиционер
•Охлаждающая способность
кондиционеров: 0,9 - 6кВт
•Эффективная работа кондиционера при
температуре +50 град. Цельсия
•В конструкцию кондиционера
интегрирован испаритель конденсата
•Оснащен электронными панелями
управления, для точного управления

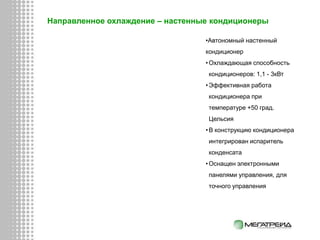

33. Направленное охлаждение – настенные кондиционеры
•Автономный настенный
кондиционер
•Охлаждающая способность
кондиционеров: 1,1 - 3кВт
•Эффективная работа
кондиционера при
температуре +50 град.
Цельсия
•В конструкцию кондиционера
интегрирован испаритель
конденсата
•Оснащен электронными
панелями управления, для
точного управления

34. Спасибо за внимание!
