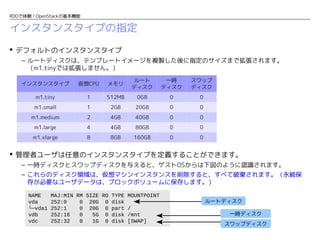

![RDOで体験！OpenStackの基本機能
インスタンスタイプの指定
デフォルトのインスタンスタイプ
– ルートディスクは、テンプレートイメージを複製した後に指定のサイズまで拡張されます。
（m1.tinyでは拡張しません。）
インスタンスタイプ
仮想CPU
メモリ
ルート
ディスク
一時
ディスク
スワップ
ディスク
m1.tiny
1
512MB
0GB
0
0
m1.small
1
2GB
20GB
0
0
m1.medium
2
4GB
40GB
0
0
m1.large
4
4GB
80GB
0
0
m1.xlarge
8
8GB
160GB
0
0
管理者ユーザは任意のインスタンスタイプを定義することができます。
– 一時ディスクとスワップディスクを与えると、ゲストOSからは下図のように認識されます。
– これらのディスク領域は、仮想マシンインスタンスを削除すると、すべて破棄されます。（永続保
存が必要なユーザデータは、ブロックボリュームに保存します。）
NAME
vda
└─vda1
vdb
vdc
MAJ:MIN RM SIZE RO TYPE MOUNTPOINT
252:0
0 20G 0 disk
252:1
0 20G 0 part /
252:16
0
5G 0 disk /mnt
252:32
0
1G 0 disk [SWAP]
ルートディスク
一時ディスク
スワップディスク](https://image.slidesharecdn.com/openstackintro20131114-131115004934-phpapp01/85/RDO-OpenStack-16-320.jpg)
More Related Content
RDOで体験! OpenStackの基本機能
- 1. RDOで体験！ OpenStackの基本機能 レッドハット株式会社 中井悦司 / EtsujiNakai Senior Solution Architect and Cloud Evangelist v1.0 2013/11/14
- 2. RDOで体験！OpenStackの基本機能 自己紹介 中井悦司（なかいえつじ） – Twitter@enakai00 日々の仕事 – Senior Solution Architect and 「Linux独習書の新定番」 書きました！ Cloud Evangelist at Red Hat K.K. 企業システムでオープンソースの活用を希望される お客様を全力でご支援させていただきます。 昔とった杵柄 – 素粒子論の研究（超弦理論とか） – 予備校講師（物理担当） – インフラエンジニア（Unix/Linux専門） 読者の声より ―― 「今はインターネット上に情報が溢れているけど、質の高い入門書が少なく なっているのは不幸なことだと思う。そんな中、この本はすごくいい」 「平易な言葉でありながら、決して足りなくはない。慎重に選ばれています。 脳みそに染みこんで来ます」
- 3. RDOで体験！OpenStackの基本機能 目次 RDOの紹介 利用者から見たOpenStackの機能 – – – – 仮想ネットワーク 仮想マシンインスタンス ブロックボリューム プロジェクト管理 メタデータとCloud-Init (*) 本資料は2013年7月時点のRDO(Grizzly)に基づく情報を提供しています。
- 4.
- 5.

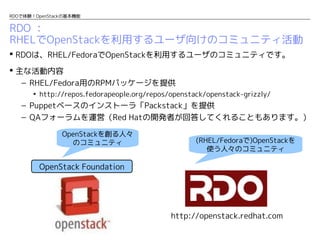

- 6. RDOで体験！OpenStackの基本機能 RDO ： RHELでOpenStackを利用するユーザ向けのコミュニティ活動 RDOは、RHEL/FedoraでOpenStackを利用するユーザのコミュニティです。 主な活動内容 – RHEL/Fedora用のRPMパッケージを提供 • http://repos.fedorapeople.org/repos/openstack/openstack-grizzly/ – Puppetベースのインストーラ「Packstack」を提供 – QAフォーラムを運営（Red Hatの開発者が回答してくれることもあります。） OpenStackを創る人々 のコミュニティ (RHEL/Fedoraで)OpenStackを 使う人々のコミュニティ OpenStack Foundation http://openstack.redhat.com

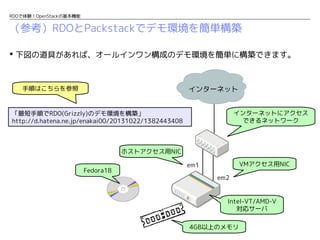

- 7.

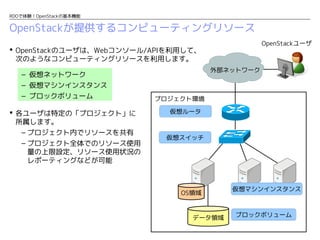

- 8. RDOで体験！OpenStackの基本機能 OpenStackが提供するコンピューティングリソース OpenStackユーザ OpenStackのユーザは、Webコンソール/APIを利用して、 次のようなコンピューティングリソースを利用します。 外部ネットワーク – 仮想ネットワーク –仮想マシンインスタンス – ブロックボリューム 各ユーザは特定の「プロジェクト」に 所属します。 – プロジェクト内でリソースを共有 – プロジェクト全体でのリソース使用 量の上限設定、リソース使用状況の レポーティングなどが可能 プロジェクト環境 仮想ルータ 仮想スイッチ OS領域 データ領域 仮想マシンインスタンス ブロックボリューム
- 9.

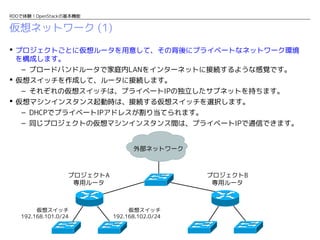

- 10. RDOで体験！OpenStackの基本機能 仮想ネットワーク (1) プロジェクトごとに仮想ルータを用意して、その背後にプライベートなネットワーク環境 を構成します。 –ブロードバンドルータで家庭内LANをインターネットに接続するような感覚です。 仮想スイッチを作成して、ルータに接続します。 – それぞれの仮想スイッチは、プライベートIPの独立したサブネットを持ちます。 仮想マシンインスタンス起動時は、接続する仮想スイッチを選択します。 – DHCPでプライベートIPアドレスが割り当てられます。 – 同じプロジェクトの仮想マシンインスタンス間は、プライベートIPで通信できます。 外部ネットワーク プロジェクトA 専用ルータ 仮想スイッチ 192.168.101.0/24 プロジェクトB 専用ルータ 仮想スイッチ 192.168.102.0/24
- 11. RDOで体験！OpenStackの基本機能 仮想ネットワーク (2) 外部ネットワークと通信する際は、仮想マシンインスタンスに「フローティングIP」を割 り当てます。 –外部ネットワークのサブネット上で、フローティングIPとして利用可能なIPアドレスを プールしておきます。 – 仮想ルータ上で、フローティングIPとプライベートIPのNATが行われます。 – フローティングIPを割り当てない場合でも、仮想マシンインスタンスから外部ネット ワークへの接続は可能です。（仮想ルータのIPアドレスを代表IPとして、マスカレード 接続します。） 外部ネットワークからは フローティングIPで接続 フローティングIP プライベートIP Webサーバー インスタンス同士は プライベートIPで接続 プライベートIP DBサーバー
- 12. RDOで体験！OpenStackの基本機能 セキュリティグループによるパケットフィルタリング 仮想マシンインスタンスの受信パケットを「セキュリティグループ」でフィルタリングし ます。 – セキュリティグループを作成して、「プロトコル、宛先ポート、送信元IP」などの条件 で受信を許可するパケットを指定します。 –仮想マシンインスタンス起動時に適用するセキュリティグループを指定します。 TCP22番は任意の IPから受信許可 Pingは192.168.0.0/16 からのみ許可 セキュリティグループ「Development」の 仮想マシンインスタンスからは任意のTCP接続を許可
- 13.

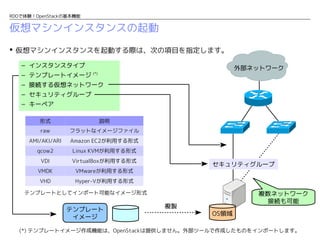

- 14. RDOで体験！OpenStackの基本機能 仮想マシンインスタンスの起動 仮想マシンインスタンスを起動する際は、次の項目を指定します。 – インスタンスタイプ –テンプレートイメージ 外部ネットワーク (*) – 接続する仮想ネットワーク – セキュリティグループ – キーペア 形式 説明 raw フラットなイメージファイル AMI/AKI/ARI Amazon EC2が利用する形式 qcow2 Linux KVMが利用する形式 VDI VirtualBoxが利用する形式 VMDK VMwareが利用する形式 VHD Hyper-Vが利用する形式 セキュリティグループ テンプレートとしてインポート可能なイメージ形式 テンプレート イメージ 複製 複数ネットワーク 接続も可能 OS領域 (*) テンプレートイメージ作成機能は、OpenStackは提供しません。外部ツールで作成したものをインポートします。

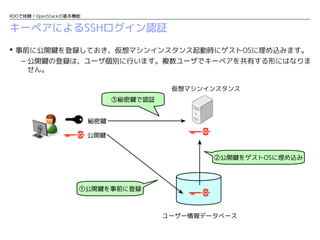

- 15.
- 16. RDOで体験！OpenStackの基本機能 インスタンスタイプの指定 デフォルトのインスタンスタイプ – ルートディスクは、テンプレートイメージを複製した後に指定のサイズまで拡張されます。 （m1.tinyでは拡張しません。） インスタンスタイプ 仮想CPU メモリ ルート ディスク 一時 ディスク スワップ ディスク m1.tiny 1 512MB 0GB 0 0 m1.small 1 2GB 20GB 0 0 m1.medium 2 4GB 40GB 0 0 m1.large 4 4GB 80GB 0 0 m1.xlarge 8 8GB 160GB 0 0 管理者ユーザは任意のインスタンスタイプを定義することができます。 – 一時ディスクとスワップディスクを与えると、ゲストOSからは下図のように認識されます。 – これらのディスク領域は、仮想マシンインスタンスを削除すると、すべて破棄されます。（永続保 存が必要なユーザデータは、ブロックボリュームに保存します。） NAME vda └─vda1 vdb vdc MAJ:MIN RM SIZE RO TYPE MOUNTPOINT 252:0 0 20G 0 disk 252:1 0 20G 0 part / 252:16 0 5G 0 disk /mnt 252:32 0 1G 0 disk [SWAP] ルートディスク 一時ディスク スワップディスク

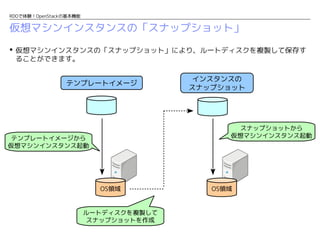

- 17.
- 18.

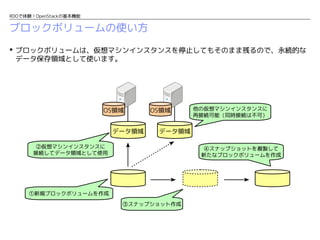

- 19.

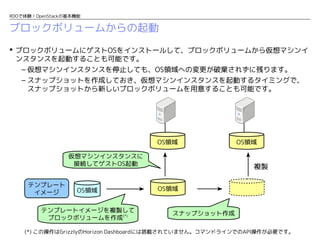

- 20. RDOで体験！OpenStackの基本機能 ブロックボリュームからの起動 ブロックボリュームにゲストOSをインストールして、ブロックボリュームから仮想マシンイ ンスタンスを起動することも可能です。 – 仮想マシンインスタンスを停止しても、OS領域への変更が破棄されずに残ります。 –スナップショットを作成しておき、仮想マシンインスタンスを起動するタイミングで、 スナップショットから新しいブロックボリュームを用意することも可能です。 OS領域 仮想マシンインスタンスに 接続してゲストOS起動 テンプレート イメージ OS領域 テンプレートイメージを複製して ブロックボリュームを作成(*) OS領域 複製 OS領域 スナップショット作成 (*) この操作はGrizzlyのHorizon Dashboardには搭載されていません。コマンドラインでのAPI操作が必要です。
- 21.

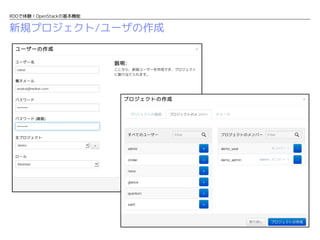

- 22.

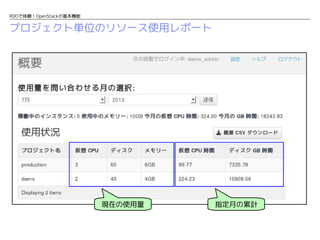

- 23.
- 24.
- 25.

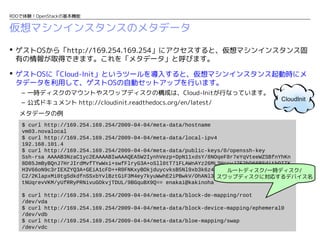

- 26. RDOで体験！OpenStackの基本機能 仮想マシンインスタンスのメタデータ ゲストOSから「http://169.254.169.254」にアクセスすると、仮想マシンインスタンス固 有の情報が取得できます。これを「メタデータ」と呼びます。 ゲストOSに「Cloud-Init」というツールを導入すると、仮想マシンインスタンス起動時にメ タデータを利用して、ゲストOSの自動セットアップを行います。 –一時ディスクのマウントやスワップディスクの構成は、Cloud-Initが行なっています。 – 公式ドキュメント http://cloudinit.readthedocs.org/en/latest/ メタデータの例 $ curl http://169.254.169.254/2009-04-04/meta-data/hostname vm03.novalocal $ curl http://169.254.169.254/2009-04-04/meta-data/local-ipv4 192.168.101.4 $ curl http://169.254.169.254/2009-04-04/meta-data/public-keys/0/openssh-key Ssh-rsa AAAAB3NzaC1yc2EAAAABIwAAAQEA5W2IynhVezp+DpN11xdsY/8NOqeF8r7eYqVteeWZSBfnYhKn 8D85JmByBQnJ7HrJIrdMvfTYwWxi+swfFlryG3A+oSll0tT71FLAWnAYz26ML3HccyJ7E2bD66BSditbDITK H3V66oN9c3rIEXZYQ3A+GEiA1cFD++R0FNKxyBOkjduycvksB5Nl9xb3k6z4uoZ7JQD5J14qnooM55Blmn2C ルートディスク/一時ディスク/ C2/2KlapxMi0tgSdkdfnSSxbYvlBztGiF3M4ey7kyuWwhE2iPBwkV/OhANl3nwHidcNdBrAGC3u78aTtUEwZ スワップディスクに対応するデバイス名 tNUqrevVKM/yUfRRyPRNivuGOkvjTDUL/9BGquBX9Q== enakai@kakinoha $ curl http://169.254.169.254/2009-04-04/meta-data/block-de-mapping/root /dev/vda $ curl http://169.254.169.254/2009-04-04/meta-data/block-device-mapping/ephemeral0 /dev/vdb $ curl http://169.254.169.254/2009-04-04/meta-data/bloe-mapping/swap /dev/vdc

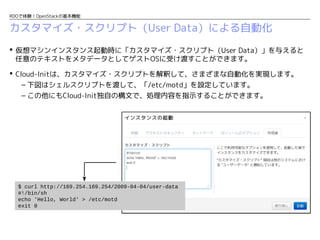

- 27. RDOで体験！OpenStackの基本機能 カスタマイズ・スクリプト（User Data）による自動化 仮想マシンインスタンス起動時に「カスタマイズ・スクリプト（UserData）」を与えると 任意のテキストをメタデータとしてゲストOSに受け渡すことができます。 Cloud-Initは、カスタマイズ・スクリプトを解釈して、さまざまな自動化を実現します。 – 下図はシェルスクリプトを渡して、「/etc/motd」を設定しています。 – この他にもCloud-Init独自の構文で、処理内容を指示することができます。 $ curl http://169.254.169.254/2009-04-04/user-data #!/bin/sh echo 'Hello, World' > /etc/motd exit 0
- 28.
