2021/04/07(水)に開催されたKLab TECH Meetup #7〜IoT/電子工作/ものづくり〜のセッション資料です。

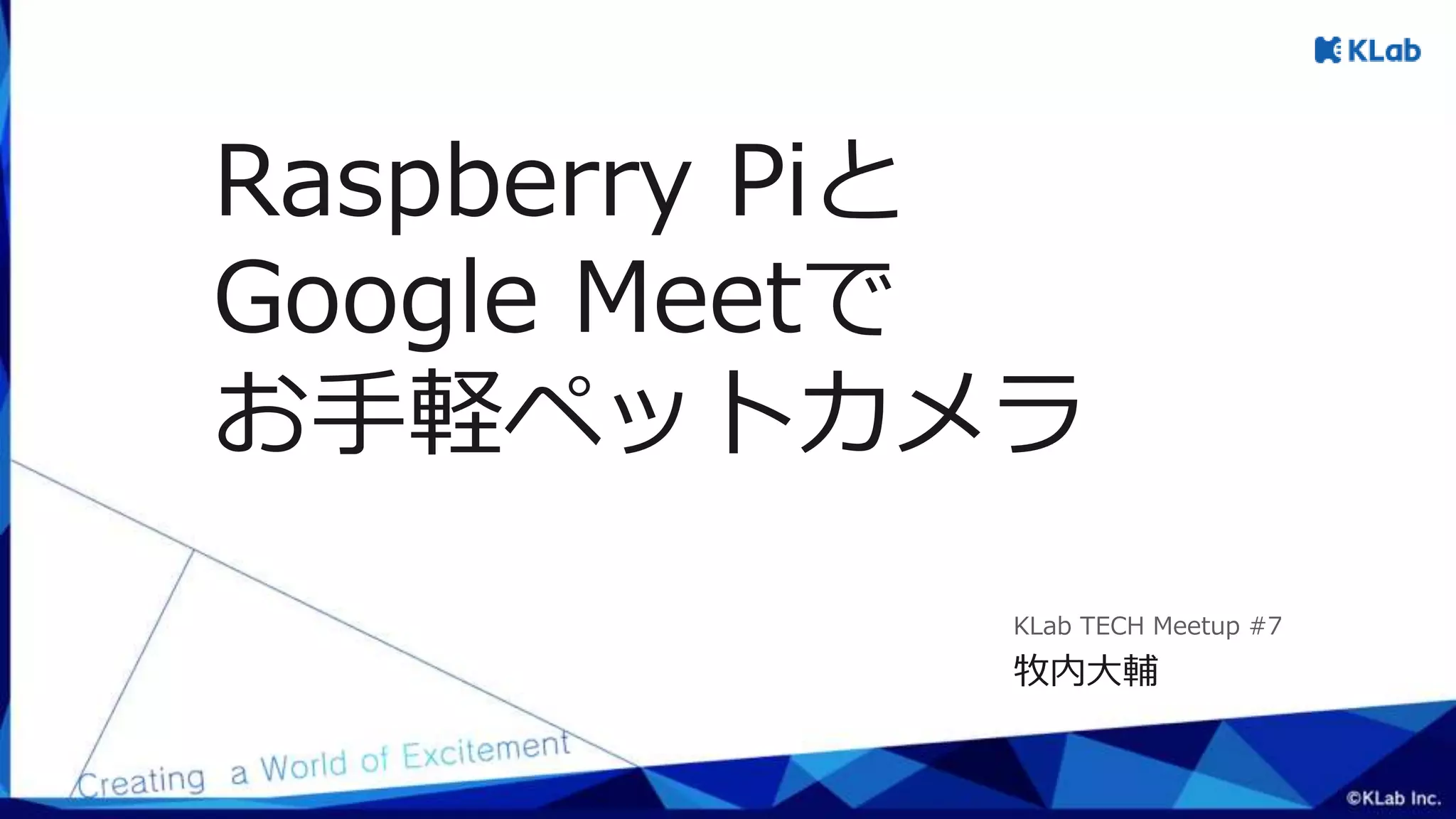

1. Raspberry Piと
Google Meetで
お手軽ペットカメラ
牧内大輔
KLab TECH Meetup #7

2. 2

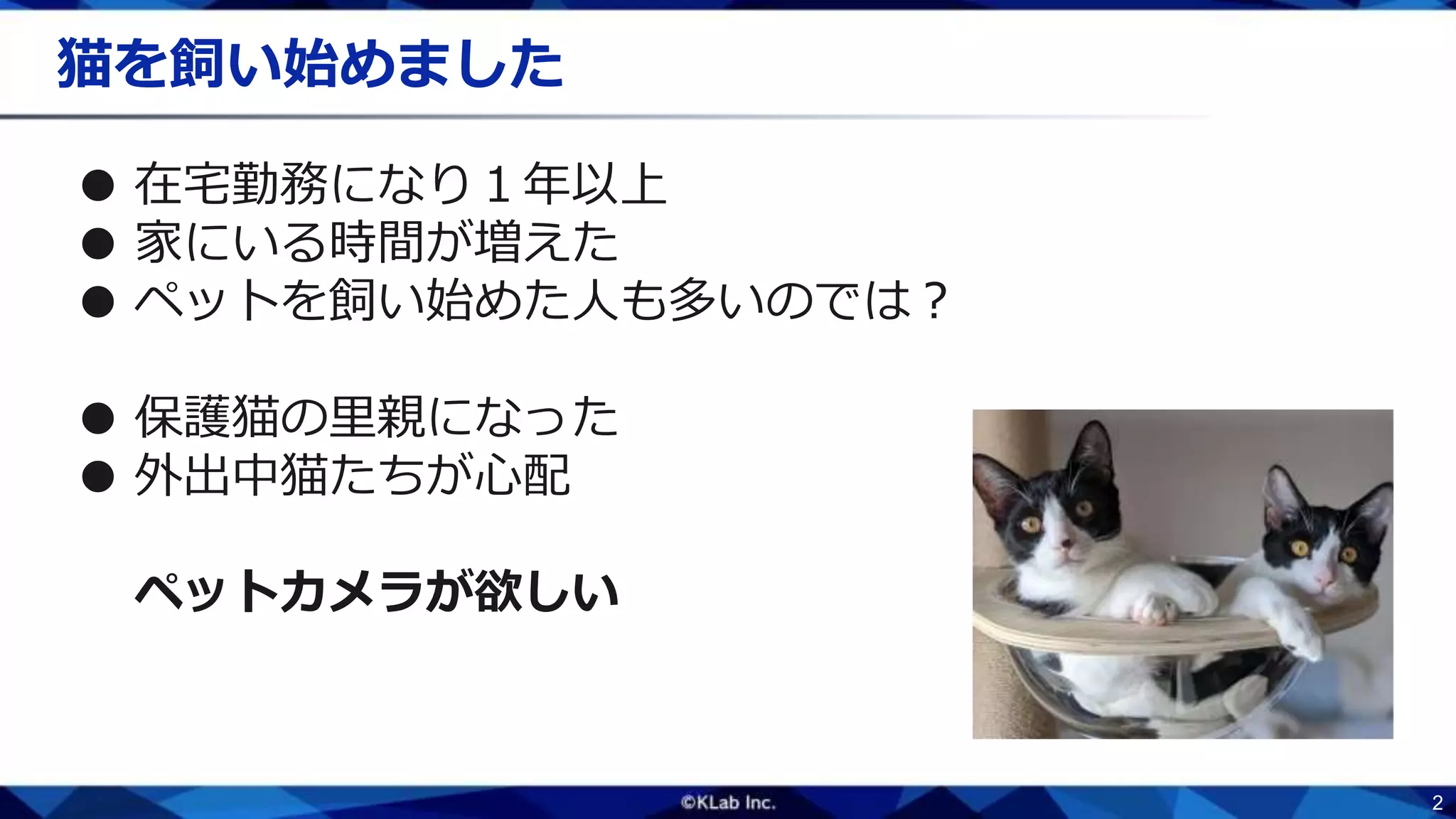

猫を飼い始めました
● 在宅勤務になり１年以上
● 家にいる時間が増えた
● ペットを飼い始めた人も多いのでは？
● 保護猫の里親になった
● 外出中猫たちが心配
ペットカメラが欲しい

3. 3
ペットカメラ
● 市販品を買ってくる
○ Panasonicのやつとか
○ ほかいろいろ
● Raspberry Piで自作する
○ UV4L、MJPG-Streamer
● カメラ自体が配信サーバになるタイプ
● 我が家にはグローバルIPアドレスが無い(建物全体がLANになっている物件)
○ 外から家の中のカメラにアクセスできない

4. 4
そうだ、Google Meet 使おう。
● グローバルIPアドレス不要
● スマホ・PC問わず閲覧できる
● 直接アクセスされないのでセキュア
● 無料で無制限に使える
○ 1通話あたり60分制限（2021年3月末までは24時間でした）
○ 通話数は無制限
○ 実質24時間365日通話可能

5. 5
ペットカメラ完成

6. 6
ペットカメラ完成
● Raspberry Pi 3B（たまたま転がっていた）
● USBウェブカメラ（たまたま転がっていた）
● 総額 0 円※！！！（※たまたま転がっていたものの費用を除く）
● GUI入りのRaspberry Pi OS
● VNC
● Chromiumブラウザ
● VNCで入ってChromiumでGoogleMeetに繋ぐだけ！！

7. 7
不満点
● 見える範囲が狭い
● 夜間なにも見えない
● Meetの制限時間で強制終了
● 家族の接続を毎回承認するのが面倒
○ カレンダーに招待すればいいと後から知った

8. 8
不満点
● 見える範囲が狭い
● 夜間なにも見えない
● Meetの制限時間で強制終了
● 家族の接続を毎回承認するのが面倒
○ カレンダーに招待すればいいと後から知った
ハードの問題
ソフトの問題

9. 9
ハードの問題の対処
● いい感じのカメラモジュールを購入
○ 魚眼レンズ
○ 夜間モード自動切り替え
○ 赤外線LED付き
○ 2300円くらい
○ 同じ製品がAmazonから消えてしまった
■ 実質、このカメラとこのLEDのセット

10. 10
ハードの問題解消
● 接続するだけでOK
● ほぼ部屋全体が見える
● 夜間も見える
● 工作中に猫に叩き落とされて破損
● もう一度購入したら初期不良で返金
○ IRフィルタが切り替わらない
○ お届けまで2週間
● レンズ違いのものを購入しなおし
○ 翌日配送だがちょっと高い（3300円くらい）
○ レンズだけ交換

11. 11
ソフトの問題の対応
● Meetの制限時間で強制終了
● 家族の接続を毎回承認するのが面倒
● Google Meetの自操作がしたい
○ つまりChromiumブラウザの自動操作
Puppeteer

12. 12
Puppeteerによる自動化
● Googleへのログインをなんとかする
○ 自動操作でのログインが制限されている
○ ログイン済みのCookieを取り込めば良い
○ GoogleのサービスをPuppeteerで自動操作する方法 - ログイン編
● ボタンを押す
○ DOM要素の出現を待ってclick()
■ await page.WaitForSelector(...)
■ await page.WaitForXPath(...)

13. 13
DOM要素の特定
● classで特定するのは非現実的
● XPathでボタンのテキストを検索
○ '//span[text()="今すぐ参加"]'
<div role="button" class="uArJ5e UQuaGc Y5sE8d uyXBBb xKiqt RDPZE"
jscontroller="VXdfxd" jsaction="click:cOuCgd; mousedown:UX7yZ;mouseup:lbsD7e;
mouseenter:tfO1Yc;mouseleave:JywGue;touchstart:p6p2H;touchmove:FwuNnf;
touchend:yfqBxc(preventMouseEvents=true|preventDefault=true);
touchcancel:JMtRjd;focus:AHmuwe; blur:O22p3e; contextmenu:mg9Pef;" jsshadow
jsname="Qx7uuf" aria-disabled="true" tabindex="-1" >
<div class="Fvio9d MbhUzd" jsname="ksKsZd"></div>
<div class="e19J0b CeoRYc"></div>
<span jsslot class="l4V7wb Fxmcue">
<span class="NPEfkd RveJvd snByac">今すぐ参加</span>
</span>
</div>

14. 14
ソフトの問題解消
● PuppeteerでGoogle Meetの操作を自動化
○ 通話の開始
■ 事前に作ったURLを使い回せる
■ 「今すぐ参加」ボタンを待って押すだけ
○ 参加の承諾・拒否
■ 参加リクエストダイアログを待ってボタンを押すだけ
■ ホワイトリストで管理
○ 時間切れ時に自動再開
■ 時間切れメッセージを待ってreload()するだけ

15. 15
機能追加してみる
● 照明やエアコンも操作したい
○ 格安スマートリモコンの作り方 - Qiita
■ コマンドラインで操作できるようにしておく

16. 16
コマンドの発行
● Google Meetのチャットでコマンドを書き込む
○ コマンド文字列を含むXPathで待機
■ '//div[text()="点灯" or text()="消灯"]'
○ 要素を見つけたら外部コマンドを実行するだけ

17. 17
デモ

18. 18
まとめ
● Raspberry PiとGoogle Meetでペットカメラを作った
○ ネットワーク構成に影響されない
○ 外からのアクセスも簡単
○ セキュリティも万全
○ 拡張性も高い
みなさんもぜひ作ってみてください

19. 19
KLabTechBook PDF無料頒布中
● KLabTechBook Vol.7
○ 初出：技術書典10
■ 継続頒布中
○ 今日話した内容も掲載
○ KLabのブログにて既刊PDFも頒布中
