1. Giới thiệu về Ổ cứng và thiết kế Logic.

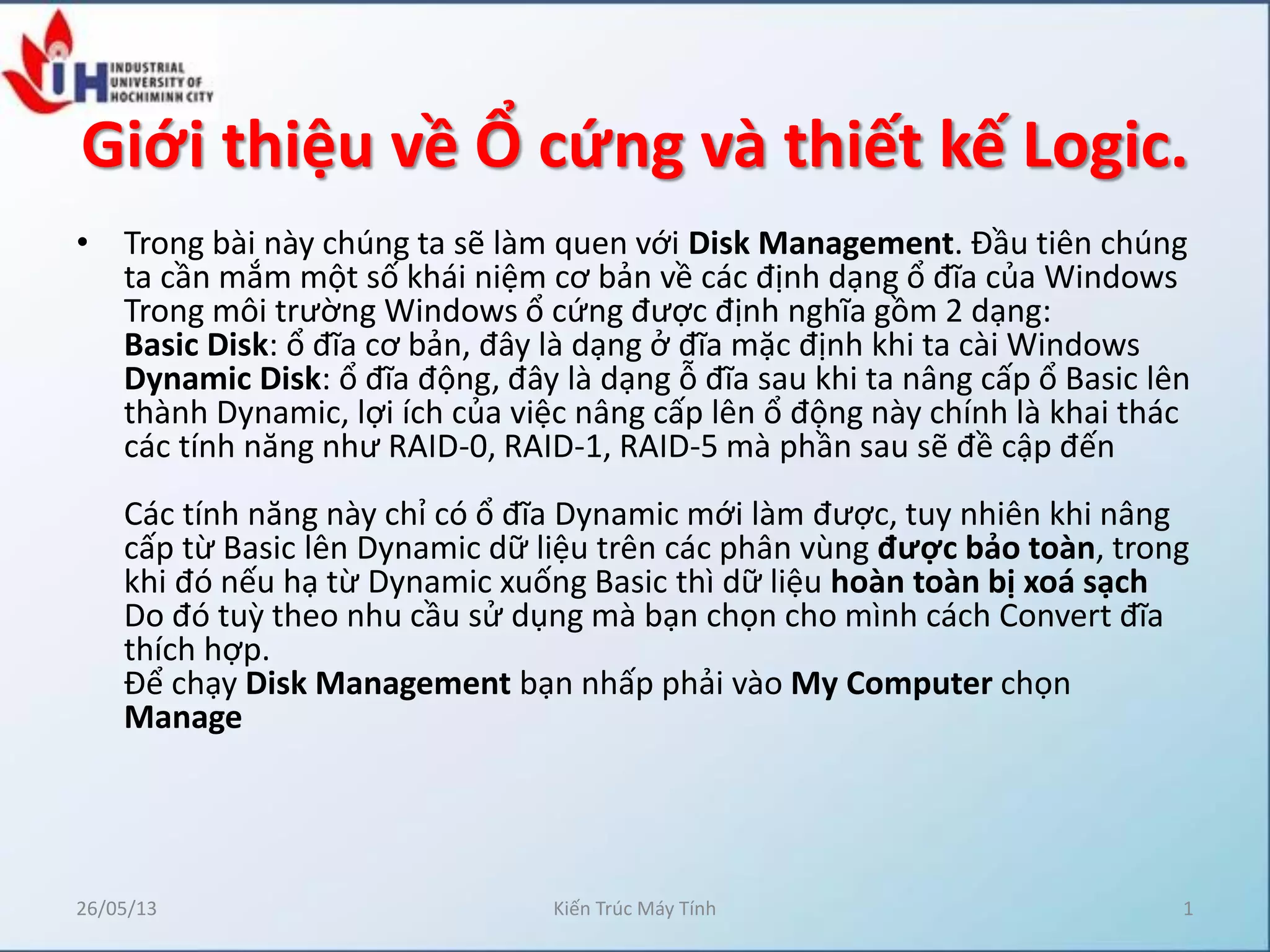

• Trong bài này chúng ta sẽ làm quen với Disk Management. Đầu tiên chúng
ta cần mắm một số khái niệm cơ bản về các định dạng ổ đĩa của Windows
Trong môi trường Windows ổ cứng được định nghĩa gồm 2 dạng:
Basic Disk: ổ đĩa cơ bản, đây là dạng ở đĩa mặc định khi ta cài Windows
Dynamic Disk: ổ đĩa động, đây là dạng ỗ đĩa sau khi ta nâng cấp ổ Basic lên
thành Dynamic, lợi ích của việc nâng cấp lên ổ động này chính là khai thác
các tính năng như RAID-0, RAID-1, RAID-5 mà phần sau sẽ đề cập đến
Các tính năng này chỉ có ổ đĩa Dynamic mới làm được, tuy nhiên khi nâng
cấp từ Basic lên Dynamic dữ liệu trên các phân vùng được bảo toàn, trong
khi đó nếu hạ từ Dynamic xuống Basic thì dữ liệu hoàn toàn bị xoá sạch
Do đó tuz theo nhu cầu sử dụng mà bạn chọn cho mình cách Convert đĩa
thích hợp.
Để chạy Disk Management bạn nhấp phải vào My Computer chọn
Manage
26/05/13 Kiến Trúc Máy Tính 1

2. Giới thiệu về Ổ cứng và thiết kế Logic.

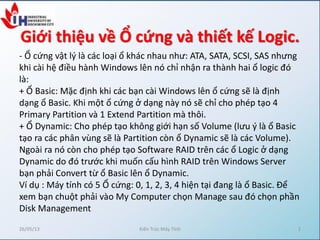

- Ổ cứng vật l{ là các loại ổ khác nhau như: ATA, SATA, SCSI, SAS nhưng
khi cài hệ điều hành Windows lên nó chỉ nhận ra thành hai ổ logic đó
là:
+ Ổ Basic: Mặc định khi các bạn cài Windows lên ổ cứng sẽ là định
dạng ổ Basic. Khi một ổ cứng ở dạng này nó sẽ chỉ cho phép tạo 4
Primary Partition và 1 Extend Partition mà thôi.
+ Ổ Dynamic: Cho phép tạo không giới hạn số Volume (lưu { là ổ Basic
tạo ra các phân vùng sẽ là Partition còn ổ Dynamic sẽ là các Volume).
Ngoài ra nó còn cho phép tạo Software RAID trên các ổ Logic ở dạng
Dynamic do đó trước khi muốn cấu hình RAID trên Windows Server
bạn phải Convert từ ổ Basic lên ổ Dynamic.
Ví dụ : Máy tính có 5 Ổ cứng: 0, 1, 2, 3, 4 hiện tại đang là ổ Basic. Để
xem bạn chuột phải vào My Computer chọn Manage sau đó chọn phần
Disk Management
26/05/13 Kiến Trúc Máy Tính 2

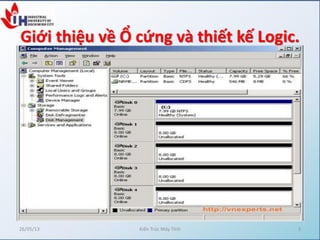

3. Giới thiệu về Ổ cứng và thiết kế Logic.
26/05/13 Kiến Trúc Máy Tính 3

4. Giới thiệu về Ổ cứng và thiết kế Logic.

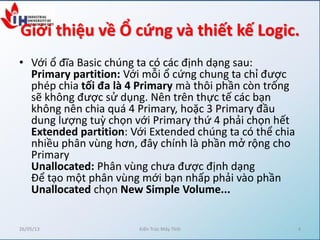

• Với ổ đĩa Basic chúng ta có các định dạng sau:
Primary partition: Với mỗi ổ cứng chung ta chỉ được
phép chia tối đa là 4 Primary mà thôi phần còn trống
sẽ không được sử dụng. Nên trên thực tế các bạn
không nên chia quá 4 Primary, hoặc 3 Primary đầu
dung lượng tuz chọn với Primary thứ 4 phải chọn hết
Extended partition: Với Extended chúng ta có thể chia
nhiều phân vùng hơn, đây chính là phần mở rộng cho
Primary
Unallocated: Phân vùng chưa được định dạng
Để tạo một phân vùng mới bạn nhấp phải vào phần
Unallocated chọn New Simple Volume...
26/05/13 Kiến Trúc Máy Tính 4

5. Dynamic Disk
• Dynamic Disk
Trong phần trên tôi vừa giới thiệu cho bạn cách phân
vùng trên ổ đĩa Basic với dạng ổ đĩa này dữ liệu mà
chúng ta lưu trên ổ cứng thực sự không an toàn.
Để đảm bảo dữ liệu được an toàn hơn người ta khuyến
cáo bạn nên sử dụng các công nghệ RAID, các công
nghệ này đang được sử dụng rộng rãi hiện nay nói nôm
na rằng chúng giúp ta dự phòng các dữ liệu an toàn
hơn bằng cách tạo một bản sao thứ 2 trên đĩa cứng mà
chi tiết thế nào trong phần này ta sẽ đề cập đến, RAID
bao gồm 2 dạng:
26/05/13 Kiến Trúc Máy Tính 5

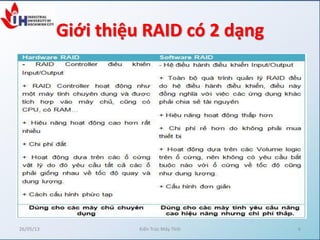

6. Giới thiệu RAID có 2 dạng
26/05/13 Kiến Trúc Máy Tính 6

7. Raid trong Windows Server

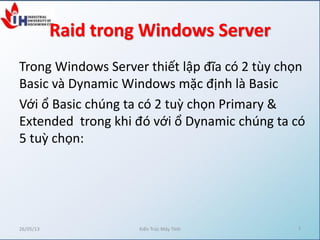

Trong Windows Server thiết lập đĩa có 2 tùy chọn
Basic và Dynamic Windows mặc định là Basic
Với ổ Basic chúng ta có 2 tuz chọn Primary &
Extended trong khi đó với ổ Dynamic chúng ta có
5 tuz chọn:
26/05/13 Kiến Trúc Máy Tính 7

8. Raid trong Windows Server

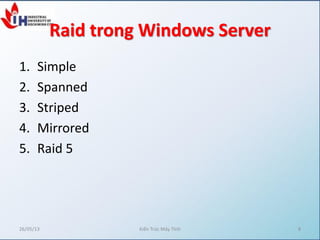

1. Simple
2. Spanned
3. Striped
4. Mirrored
5. Raid 5
26/05/13 Kiến Trúc Máy Tính 8

9. Raid trong Windows Server

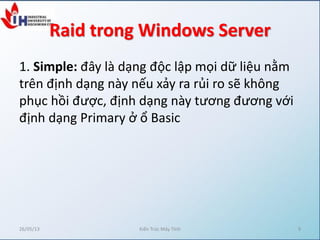

1. Simple: đây là dạng độc lập mọi dữ liệu nằm
trên định dạng này nếu xảy ra rủi ro sẽ không
phục hồi được, định dạng này tương đương với
định dạng Primary ở ổ Basic
26/05/13 Kiến Trúc Máy Tính 9

10. Raid trong Windows Server

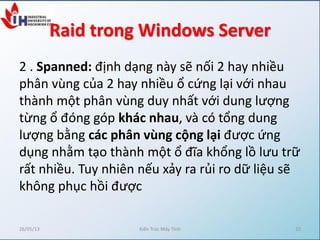

2 . Spanned: định dạng này sẽ nối 2 hay nhiều
phân vùng của 2 hay nhiều ổ cứng lại với nhau
thành một phân vùng duy nhất với dung lượng
từng ổ đóng góp khác nhau, và có tổng dung
lượng bằng các phân vùng cộng lại được ứng
dụng nhằm tạo thành một ổ đĩa khổng lồ lưu trữ
rất nhiều. Tuy nhiên nếu xảy ra rủi ro dữ liệu sẽ
không phục hồi được
26/05/13 Kiến Trúc Máy Tính 10

11. Raid trong Windows Server

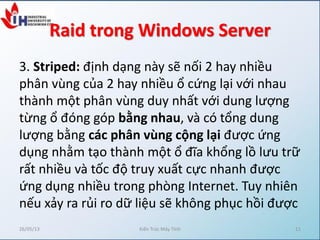

3. Striped: định dạng này sẽ nối 2 hay nhiều
phân vùng của 2 hay nhiều ổ cứng lại với nhau
thành một phân vùng duy nhất với dung lượng
từng ổ đóng góp bằng nhau, và có tổng dung
lượng bằng các phân vùng cộng lại được ứng
dụng nhằm tạo thành một ổ đĩa khổng lồ lưu trữ
rất nhiều và tốc độ truy xuất cực nhanh được
ứng dụng nhiều trong phòng Internet. Tuy nhiên
nếu xảy ra rủi ro dữ liệu sẽ không phục hồi được
26/05/13 Kiến Trúc Máy Tính 11

12. Raid trong Windows Server

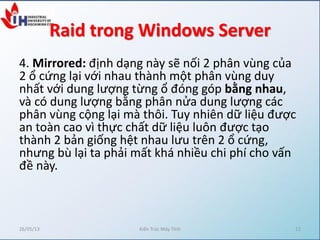

4. Mirrored: định dạng này sẽ nối 2 phân vùng của
2 ổ cứng lại với nhau thành một phân vùng duy
nhất với dung lượng từng ổ đóng góp bằng nhau,
và có dung lượng bằng phân nửa dung lượng các
phân vùng cộng lại mà thôi. Tuy nhiên dữ liệu được
an toàn cao vì thực chất dữ liệu luôn được tạo
thành 2 bản giống hệt nhau lưu trên 2 ổ cứng,
nhưng bù lại ta phải mất khá nhiều chi phí cho vấn
đề này.
26/05/13 Kiến Trúc Máy Tính 12

13. Raid trong Windows Server

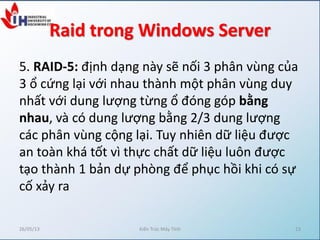

5. RAID-5: định dạng này sẽ nối 3 phân vùng của
3 ổ cứng lại với nhau thành một phân vùng duy
nhất với dung lượng từng ổ đóng góp bằng
nhau, và có dung lượng bằng 2/3 dung lượng
các phân vùng cộng lại. Tuy nhiên dữ liệu được
an toàn khá tốt vì thực chất dữ liệu luôn được
tạo thành 1 bản dự phòng để phục hồi khi có sự
cố xảy ra
26/05/13 Kiến Trúc Máy Tính 13
