Dokumen tersebut membahas tiga jenis pengaturan transistor sebagai penguat yaitu emitor bersama, kolektor bersama, dan basis bersama. Pengaturan emitor bersama adalah yang paling banyak digunakan karena mampu menguatkan tegangan dan arus, meskipun memiliki impedansi masukan rendah dan keluaran tinggi. Pengaturan kolektor bersama sering digunakan sebagai transformator impedansi karena memiliki impedansi masukan tinggi dan keluaran

1. Rachel Chandra Aditama
1410502058
Teknik mesin (S1)
Pengampu
R. Suryoto Edy R, S.T M.Eng

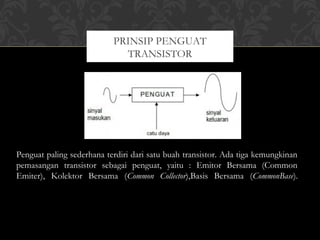

2. Penguat paling sederhana terdiri dari satu buah transistor. Ada tiga kemungkinan
pemasangan transistor sebagai penguat, yaitu : Emitor Bersama (Common
Emiter), Kolektor Bersama (Common Collector),Basis Bersama (CommonBase).
PRINSIP PENGUAT
TRANSISTOR

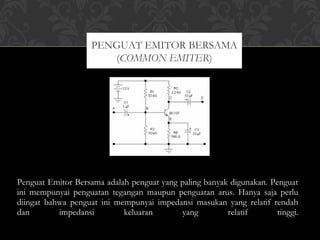

3. Penguat Emitor Bersama adalah penguat yang paling banyak digunakan. Penguat
ini mempunyai penguatan tegangan maupun penguatan arus. Hanya saja perlu
diingat bahwa penguat ini mempunyai impedansi masukan yang relatif rendah
dan impedansi keluaran yang relatif tinggi.
PENGUAT EMITOR BERSAMA
(COMMON EMITER)

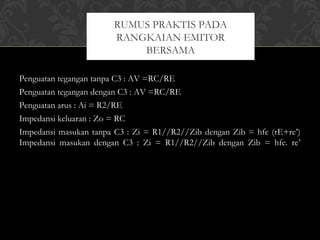

4. Penguatan tegangan tanpa C3 : AV =RC/RE
Penguatan tegangan dengan C3 : AV =RC/RE
Penguatan arus : Ai = R2/RE
Impedansi keluaran : Zo = RC
Impedansi masukan tanpa C3 : Zi = R1//R2//Zib dengan Zib = hfe (rE+re’)
Impedansi masukan dengan C3 : Zi = R1//R2//Zib dengan Zib = hfe. re’
RUMUS PRAKTIS PADA
RANGKAIAN EMITOR
BERSAMA

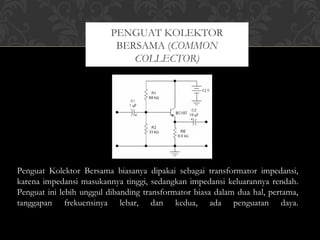

5. Penguat Kolektor Bersama biasanya dipakai sebagai transformator impedansi,
karena impedansi masukannya tinggi, sedangkan impedansi keluarannya rendah.
Penguat ini lebih unggul dibanding transformator biasa dalam dua hal, pertama,
tanggapan frekuensinya lebar, dan kedua, ada penguatan daya.
PENGUAT KOLEKTOR
BERSAMA (COMMON
COLLECTOR)

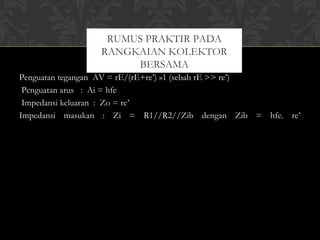

6. Penguatan tegangan AV = rE/(rE+re’) »1 (sebab rE >> re’)
Penguatan arus : Ai = hfe
Impedansi keluaran : Zo = re’
Impedansi masukan : Zi = R1//R2//Zib dengan Zib = hfe. re’
RUMUS PRAKTIR PADA
RANGKAIAN KOLEKTOR
BERSAMA

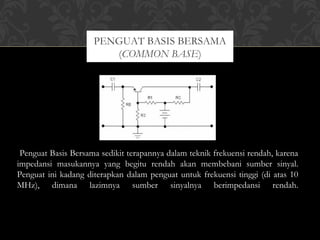

7. Penguat Basis Bersama sedikit terapannya dalam teknik frekuensi rendah, karena
impedansi masukannya yang begitu rendah akan membebani sumber sinyal.
Penguat ini kadang diterapkan dalam penguat untuk frekuensi tinggi (di atas 10
MHz), dimana lazimnya sumber sinyalnya berimpedansi rendah.
PENGUAT BASIS BERSAMA
(COMMON BASE)

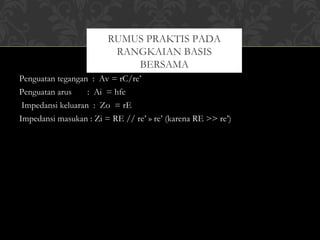

8. Penguatan tegangan : Av = rC/re’
Penguatan arus : Ai = hfe
Impedansi keluaran : Zo = rE
Impedansi masukan : Zi = RE // re’ » re’ (karena RE >> re’)
RUMUS PRAKTIS PADA
RANGKAIAN BASIS
BERSAMA
