- 2. 今日の発表内容 • 迅速測図について • 歴史的農業環境閲覧システム(HABS)の構 築 •QGISアプリケーションを用いた土地利用 DBの構築 • 今後に向けて 2Agenda
- 3. 発表者について • 略歴 – 東京都立大地理科（学部） –東京工業大学（修士・博士） – 農業環境技術研究所 • 生態系計測研究領域 • テーマ： – 農村における土地利用変化の 原因とその影響 – FOSS4Gを利用した地理空間 情報の利活用手法の検討 • 活動 – OSGeo財団日本支部運営委員 3自己紹介
- 4.

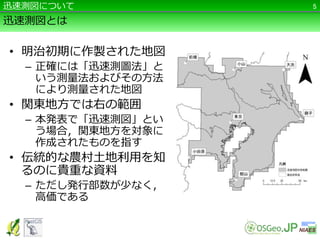

- 5. 迅速測図とは • 明治初期に作製された地図 – 正確には「迅速測圖法」と いう測量法およびその方法 により測量された地図 •関東地方では右の範囲 – 本発表で「迅速測図」とい う場合，関東地方を対象に 作成されたものを指す • 伝統的な農村土地利用を知 るのに貴重な資料 – ただし発行部数が少なく， 高価である 5迅速測図について
- 6. 迅速測図の特徴 • 近代的測量による日本でもっとも古い地図群 • 土地利用ごとに彩色されている •位置情報や精度に難あり 6迅速測図について
- 7. ベクターデータ化の限界 • 労力がかかる – 一図幅／１人・一月 •広範囲のデジタル化が困難 • 入力されない情報がある – 等高線や色彩情報 • ラスターデータとしての デジタル化の必要性 – ラスター：画像データ – 幾何補正が困難 • 全900図幅，土地利用変化が 極端な場合も 7迅速測図について
- 8.

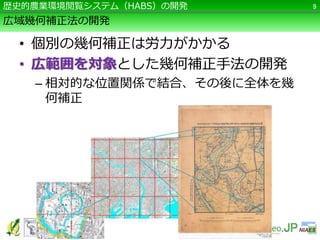

- 9. 広域幾何補正法の開発 • 個別の幾何補正は労力がかかる • 広範囲を対象とした幾何補正手法の開発 –相対的な位置関係で結合、その後に全体を幾 何補正 9歴史的農業環境閲覧システム（HABS）の開発
- 10.
- 11. Webインターフェイスの公開 11歴史的農業環境閲覧システム（HABS）の開発 • Web上で公開することにより誰もが使えるようにする – 重要な資料だが一部にしか知られていなかった •研究だけでなく一般も対象に • 現在との比較も容易に行える
- 12. HABSで提供中のデータ • 「迅速測図」のTMSタイル画像 – http://habs.dc.affrc.go.jp/rapid16/{z}/{X}/{Y}/{z}.png •zoomは8～16 • 「1/5千東京測量図」のTMSタイル画像 – http://habs.dc.affrc.go.jp/tokyo5k/{z}/{X}/{Y}/{z}.png • zoomは8～17 • TMSの詳細は，http://wiki.osgeo.org/wiki/Tile_Map_Service_Specification • 「迅速測図」の図郭外図のKMZデータ – http://habs.dc.affrc.go.jp/kml/shizu.kmz 12歴史的農業環境閲覧システム（HABS）の開発 KMZデータの例 (千葉県庁) http://habs.dc.affrc.go.jp/tokyo5k/17/116416/79445.pnghttp://habs.dc.affrc.go.jp/rapid16/16/58208/39722.png 三田周辺（三田三丁目）のタイルデータ
- 13. オープンなライセンスの適用 • 学術以外にも利用可能に – クリエイティブコモンズCC BY 13歴史的農業環境閲覧システム（HABS）の開発 ではなく

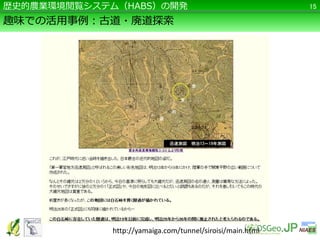

- 14. HABSの利用例 • データの提供，アプリでの利用，テレビで利用 – 展示へのデータ提供（東海道かわさき宿交流館など），Androidアプリ（東京古い地 図），テレビ番組（タモリ倶楽部：奈良・平安時代の東京古道を行く），趣味（廃道・古道の探 索など） 14歴史的農業環境閲覧システム（HABS）の開発 http://yamaiga.com/tunnel/siroisi/main.html 山さ行がねが：隧道レポート安房白石隧道（仮）東京古い地図 https://play.google.com/store/apps/details?id=com.gmail.boiledorange73.app.TokyoMapOld 本成果の一部はJPSP科研費25292133によるものです
- 15.
- 16.
- 17. グリッド形式データの整備 • 迅速測図のデータ整備 ラスター形式とベクター形式で行ってきた それぞれに長所と短所がある • 整備しやすく定量可能なグリッド形式で整備 17QGISアプリケーションを用いた土地利用DBの構築 ラスター形式 ベクター形式 グリッド形式 データ整備の容易さ ◎ × ○ データ情報量 ◎ ◎ ○ 定量性 × ◎ ○ 各データ形式の特徴
- 18. グリッド形式データの作成 • QGISのAPIを利用して入力システムを開発 – 作業の効率化（1枚1週間） –汎用的かつ複数人での作業が可能 • 作成は月の杜工房さまにお願いしました！ 18HABSの改良と今後の予定
- 19.
- 20.
- 21. 精度の検証 • 茨城県南部・牛久周辺の8×5 kmデータを作成 迅速測図2図画分 • ポイントとして入力し、グリッド形式に変換 ポイント，グリッド形式でそれぞれ誤差を確認 • 水田等の線状の地物で誤差が大きい 評価の際に注意が必要 21QGISアプリケーションを用いた土地利用DBの構築

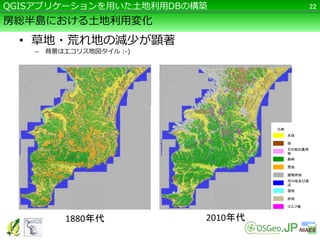

- 22. 房総半島における土地利用変化 • 草地・荒れ地の減少が顕著 – 背景はエコリス地図タイル:-) 22QGISアプリケーションを用いた土地利用DBの構築 1880年代 2010年代 水田 森林 荒地 建物用地 河川地及び湖 沼 ゴルフ場 その他の農用 地 湿地 砂地 畑 凡例
- 23. 現在の進捗状況 • 約50%が完了 – やはり、草 地・荒れ地が 多い •全体構築後に CC-BYで公開 23QGISアプリケーションを用いた土地利用DBの構築
- 24.
- 25. ぢつは • ランベルト正角円錐 図法にてポイントを 作成 – 100m間隔になるよ うに！ •目指せ全国展開！ – 共同研究者募集！！ 25Conclusion +proj=lcc +lat_1=30 +lat_2=40 +lat_0=35 +lon_0=135 +x_0=0 +y_0=0 +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +units=m +no_defs
- 26. まとめと今後 • FOSS4Gを利用してHABSを構築した – 効率的にデータの公開が可能 •QGISアプリを使ってグリッド形式で土地 利用DBを構築中 – 年度明けには公開の予定 • 将来的には，日本全国展開！ – できたらいいなぁw – こういうときにライセンス管理が容易なのも FOSS4Gの利点 26Conclusion
- 27. FOSS4G2014 Hokkaido 2014/06/27 ありがとうございました e-mail:niwasaki@affrc.go.jp
