Presentasi FirePro - Aerosol Fire Extinguisher System
1. FirePro adalah sistem pemadam kebakaran aerosol yang bekerja secara otomatis untuk memadamkan api tanpa kehadiran manusia dengan cara mengikat radikal bebas penyebab api. 2. FirePro lebih efisien dan ramah lingkungan dibanding pemadam api konvensional karena tidak mengurangi oksigen dan tidak menimbulkan efek pemanasan global. 3. FirePro dapat dipasang pada berbagai ruangan seperti server room, raised floor, dan electrical cabinet unt
More Related Content
Similar to Presentasi FirePro - Aerosol Fire Extinguisher System
Presentasi FirePro - Aerosol Fire Extinguisher System
- 1.

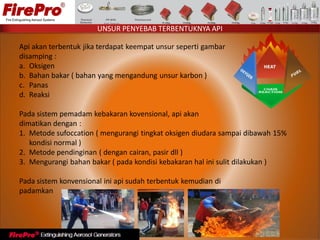

- 2. Api akan terbentukjika terdapat keempat unsur seperti gambar disamping : a. Oksigen b. Bahan bakar ( bahan yang mengandung unsur karbon ) c. Panas d. Reaksi Pada sistem pemadam kebakaran kovensional, api akan dimatikan dengan : 1. Metode sufoccation ( mengurangi tingkat oksigen diudara sampai dibawah 15% kondisi normal ) 2. Metode pendinginan ( dengan cairan, pasir dll ) 3. Mengurangi bahan bakar ( pada kondisi kebakaran hal ini sulit dilakukan ) Pada sistem konvensional ini api sudah terbentuk kemudian di padamkan UNSUR PENYEBAB TERBENTUKNYA API
- 3. Apa itu FirePro? FirePro adalah alat pemadam kebakaran dengan media pemadamannya menggunakan Aerosol yang bekerja secara otomatis tanpa harus adanya kehadiran manusia. Cara Kerja FirePro FirePro Aerosol menggunakan metode mencegah terjadinya reaksi yang akan membentuk api dengan cara mengikat unsur radikal bebas penyebab terjadinya api agar tidak bertemu dengan oksigen ( oksigen tidak dikurangi jumlahnya ), dengan kata lain firepro memadamkan api dengan memutus rantai reaksi kimia pada pembakaran yang terjadi pada tingkat molekuler. Apa Itu Aerosol ? Aerosol adalah bentuk suspensi partikel padat atau tetesan cairan dalam gas dengan kata lain disebut Solid Compound ( bahan aerosol yang dipadatkan ). PENGENALAN PRODUK
- 4. Di dalam api,atom dan fragmen dari radikal bebas yang tidak stabil akan bereaksi dengan adanya oksigen. Reaksi ini akan berlanjut sampai proses pembakaran selesai atau api dipadamkan dengan cara lain. Pada aktivasi FirePro , senyawa solid yang terdapat didalam FirePro tersebut akan ditransformasikan menjadi aerosol yang terdiri dari Garam Kalium (misalnya K2CO3) H2O, N2 dan CO2. Dalam bentuk partikel aerosol maka akan memudahkan distribusi dan luas permukaan yang sangat besar untuk mengikat radikal bebas (O*, H*, OH*) penyebab reaksi yang menimbulkan kebakaran. Radikal K* akan mengikat radikal bebas api lain (hydroxyls) dan membentuk produk stabil seperti KOH. Tindakan ini akan memadamkan api tanpa harus mengurangi oksigen dalam ruangan. CARA KERJA FIRE PRO

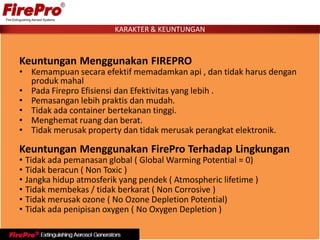

- 5. Keuntungan Menggunakan FIREPRO •Kemampuan secara efektif memadamkan api , dan tidak harus dengan produk mahal • Pada Firepro Efisiensi dan Efektivitas yang lebih . • Pemasangan lebih praktis dan mudah. • Tidak ada container bertekanan tinggi. • Menghemat ruang dan berat. • Tidak merusak property dan tidak merusak perangkat elektronik. Keuntungan Menggunakan FirePro Terhadap Lingkungan • Tidak ada pemanasan global ( Global Warming Potential = 0) • Tidak beracun ( Non Toxic ) • Jangka hidup atmosferik yang pendek ( Atmospheric lifetime ) • Tidak membekas / tidak berkarat ( Non Corrosive ) • Tidak merusak ozone ( No Ozone Depletion Potential) • Tidak ada penipisan oxygen ( No Oxygen Depletion ) KARAKTER & KEUNTUNGAN
- 6. Generator FirePro dapatmelindungi secara internal dalam memerangi dan membatasi api pada sumbernya. Hal ini membatasi penyebaran api. Generator FirePro tidak memerlukan instalasi pipa yang mahal, pompa dan persediaan air yang besar. Generator FirePro dapat dengan mudah dihubungkan ke sistem deteksi kebakaran konvensional. FirePro aerosol membentuk senyawa padat yang merupakan bahan yang stabil dan tidak mengandung bahan pyrotechnic sehingga: • tahan lebih lama • efisiensi dari waktu ke waktu tidak berubah • dengan adanya peningkatan suhu efisiensi tidak berkurang KARAKTER & KEUNTUNGAN

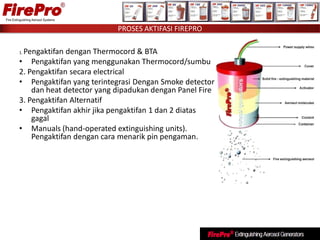

- 7. 1. Pengaktifan denganThermocord & BTA • Pengaktifan yang menggunakan Thermocord/sumbu 2. Pengaktifan secara electrical • Pengaktifan yang terintegrasi Dengan Smoke detector dan heat detector yang dipadukan dengan Panel Fire 3. Pengaktifan Alternatif • Pengaktifan akhir jika pengaktifan 1 dan 2 diatas gagal • Manuals (hand-operated extinguishing units). Pengaktifan dengan cara menarik pin pengaman. PROSES AKTIFASI FIREPRO

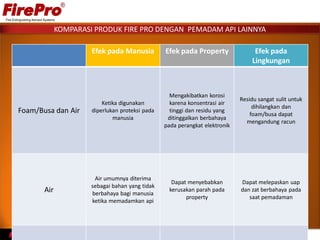

- 8. KOMPARASI PRODUK FIREPRO DENGAN PEMADAM API LAINNYA Efek pada Manusia Efek pada Property Efek pada Lingkungan Foam/Busa dan Air Ketika digunakan diperlukan proteksi pada manusia Mengakibatkan korosi karena konsentrasi air tinggi dan residu yang ditinggalkan berbahaya pada perangkat elektronik Residu sangat sulit untuk dihilangkan dan foam/busa dapat mengandung racun Air Air umumnya diterima sebagai bahan yang tidak berbahaya bagi manusia ketika memadamkan api Dapat menyebabkan kerusakan parah pada property Dapat melepaskan uap dan zat berbahaya pada saat pemadaman

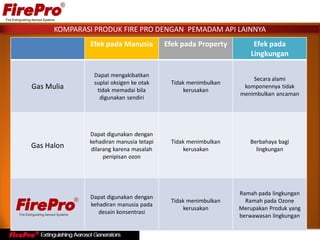

- 9. KOMPARASI PRODUK FIREPRO DENGAN PEMADAM API LAINNYA Efek pada Manusia Efek pada Property Efek pada Lingkungan Gas Mulia Dapat mengakibatkan suplai oksigen ke otak tidak memadai bila digunakan sendiri Tidak menimbulkan kerusakan Secara alami komponennya tidak menimbulkan ancaman Gas Halon Dapat digunakan dengan kehadiran manusia tetapi dilarang karena masalah penipisan ozon Tidak menimbulkan kerusakan Berbahaya bagi lingkungan Dapat digunakan dengan kehadiran manusia pada desain konsentrasi Tidak menimbulkan kerusakan Ramah pada lingkungan Ramah pada Ozone Merupakan Produk yang berwawasan lingkungan
- 10. KOMPARASI PRODUK FIREPRO DENGAN PEMADAM API LAINNYA Perbandingan Fire Pro Aerosol dengan Media Pemadam Lainnya Agen Pemadam Api Tingkat Kadar Racun ODP GWP ALT (Years) Konsentrasi Pemadaman Mekanisme Pemadaman Api % g/m-³ Nihil 0 0 0 - 76.4 Kimia Halon 1301 Rendah 10 5600 65 5 330 Kimia FM-200 Rendah 0 2900 36.5 7 530 Fisik NAFS-III Rendah 0.036 1450 12 11.9 530 Fisik FE-13 Rendah 0 11700 264 17 470 Fisik FE-25 Rendah 0 2800 32.6 10.9 580 Fisik Argonite Rendah 0 0 0 33.6 600 Fisik Argotec Rendah 0 0 0 38 500 Fisik Inergen Rendah 0 0 0 37.5 500 Fisik CO2 Tinggi 0 - - 50 900 Fisik Water Nihil 0 0 0 - - Fisik Powder Rendah 0 0 0 - 1400 Kimia / Fisik

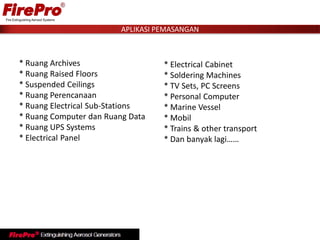

- 11. APLIKASI PEMASANGAN * ElectricalCabinet * Soldering Machines * TV Sets, PC Screens * Personal Computer * Marine Vessel * Mobil * Trains & other transport * Dan banyak lagi…… * Ruang Archives * Ruang Raised Floors * Suspended Ceilings * Ruang Perencanaan * Ruang Electrical Sub-Stations * Ruang Computer dan Ruang Data * Ruang UPS Systems * Electrical Panel
- 12.
- 13.
- 14.
- 15.

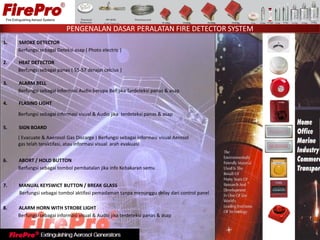

- 16. 1. SMOKE DETECTOR Berfungsisebagai Deteksi asap ( Photo electric ) 2. HEAT DETECTOR Berfungsi sebagai panas ( 55-57 derajat celcius ) 3. ALARM BELL Berfungsi sebagai informasi Audio berupa Bell jika Terdeteksi panas & asap 4. FLASING LIGHT Berfungsi sebagai informasi visual & Audio jika terdeteksi panas & asap 5. SIGN BOARD ( Evacuate & Aaerosol Gas Discarge ) Berfungsi sebagai informasi visual Aerosol gas telah teraktifasi, atau informasi visual arah evakuasi 6. ABORT / HOLD BUTTON Berfungsi sebagai tombol pembatalan jika info Kebakaran semu 7. MANUAL KEYSWICT BUTTON / BREAK GLASS Berfungsi sebagai tombol aktifasi pemadaman tanpa menunggu delay dari control panel 8. ALARM HORN WITH STROBE LIGHT Berfungsi sebagai informasi visual & Audio jika terdeteksi panas & asap PENGENALAN DASAR PERALATAN FIRE DETECTOR SYSTEM

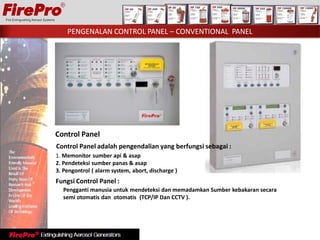

- 17. Control Panel Control Paneladalah pengendalian yang berfungsi sebagai : 1. Memonitor sumber api & asap 2. Pendeteksi sumber panas & asap 3. Pengontrol ( alarm system, abort, discharge ) Fungsi Control Panel : Pengganti manusia untuk mendeteksi dan memadamkan Sumber kebakaran secara semi otomatis dan otomatis (TCP/IP Dan CCTV ). PENGENALAN CONTROL PANEL – CONVENTIONAL PANEL

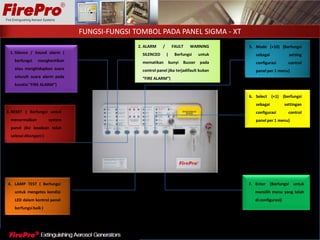

- 18. 2. ALARM /FAULT WARNING SILENCED ( Berfungsi untuk mematikan bunyi Buzzer pada control panel jika terjadifault bukan “FIRE ALARM”) 3. RESET ( Berfungsi untuk menormalkan system panel jika keadaan telah selesai ditangani) 4. LAMP TEST ( Berfungsi untuk mengetes kondisi LED dalam kontrol panel berfungsibaik ) 5. Mode (+10) (Berfungsi sebagai setting configurasi control panel per 1 menu) 6. Select (+1) (berfungsi sebagai settingan configurasi control panel per 1 menu) 7. Enter (Berfungsi untuk memilih menu yang telah di configurasi) FUNGSI-FUNGSI TOMBOL PADA PANEL SIGMA - XT 1. Silence / Sound alarm ( berfungsi menghentikan atau menghidupkan suara seluruh suara alarm pada kondisi “FIRE ALARM”)

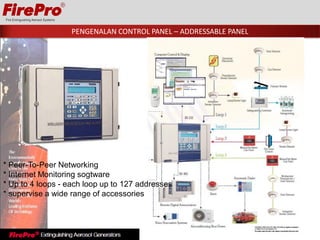

- 19. PENGENALAN CONTROL PANEL– ADDRESSABLE PANEL * Peer-To-Peer Networking * Internet Monitoring sogtware * Up to 4 loops - each loop up to 127 addresses * supervise a wide range of accessories
- 20. PRODUK-PRODUK FIREPRO FP-20EFP-8 FP-20SFP-40S FP-200S FP-500S FP-1200 FP-2000 FP-3000 FP-5700
- 21. FirePro Systems Ltd FireExtinguishing Aerosol systems Technical Data Sheet FP 500S Model FP-500S Type Cold Activation Mechanism Thermal activation by thermocord at 172 o C electrical (6 - 36 V D/C 0,8 A in 3-4 sec) Activator Type Heating Element with 2.3 ohm resistance Current Intensity to be tested maximum 5 mA Weight Gross 2850 g Weight net extinguishing agent 500 g Operational discharge Time 5 - 10 second Discharge Outlet 1 Discharge Length 2.5 m Size 260 mm x 84 mm (incl. connector housing) Self Activation Temperature 300 o C Fire Class A, B, C, F Rooms Server rooms, ceilings, floors Transport car, lorry, bus, train, metro, tram Storage cupboards, safes Large switch rooms Meter cupboards, control units Cabinets Electrical cabinets Transformers (large) Industry TECHNICAL INFORMATION APLICATIONS
- 23.

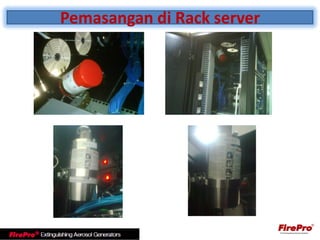

- 24. Pemasangan di Rackserver

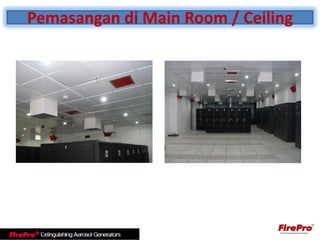

- 25. Pemasangan di MainRoom / Ceiling

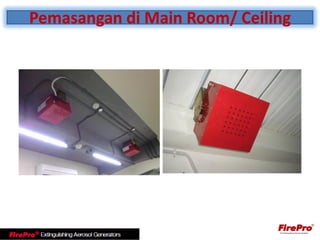

- 26. Pemasangan di MainRoom/ Ceiling

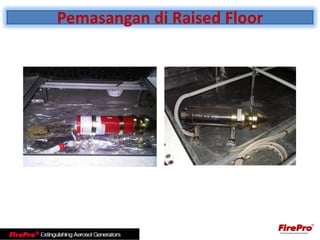

- 27. Pemasangan di RaisedFloor
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.
- 34.
- 35.
- 36.
- 37. SEKIAN DAN TERIMAKASIH
