1. BAB 9 Jaringan Komputer
Oleh:
Sherliana Selvia Syahrayathi
41812120031

2. Jaringan Komputer
9.1 Definisi Jaringan Komputer
Jaringan komputer adalah kumpulan dua atau lebih komputer yang saling
berhubungan untuk melakukan komunikasi data. Komunikasi data yang bisa
dilakukan melalui jaringan komputer dapat berupa data, teks, gambar, video
dan suara.
9.2 Tujuan Membangun Jaringan Komputer
Tujuan dibangunnya suatu jaringan komputer adalah membawa informasi
secara tepat dan tanpa adanya kesalahan dari sisi pengirim (transmitter)
menuju ke sisi penerima (receiver) melalui media komunikasi.
Ada beberapa hal yang menjadi kendala dalam membangun jaringan komputer,
antara lain:
1. Masih mahalnya fasilitas komunikasi yang tersedia dan bagaimana
memanfaatkan jaringan komunikasi yang ada secara efektif dan efisien.
2. Jalur transmisi yang digunakan tidak benar-benar bebas dari masalah
gangguan (noise).

3. Jaringan Komputer
9.3 Manfaat Jaringan Komputer
a.Sharing Resource
Sharing resource bertujuan agar seluruh program, peralatan atau
peripheral lainnya dapat dimanfaatkan oleh setiap orang yang ada
pada jaringan komputer tanpa terpengaruh oleh lokasi maupun
pengaruh dari pemakai.
b.Media Komunikasi
Jaringan komputer memungkinkan terjadinya komunikasi antar
pengguna, baik untuk teleconference maupun untuk mengirim
pesan atau informasi yang penting lainnya. Dengan menggunakan
jaringan komputer, dua orang atau lebih yang jaraknya sangat jauh
akan lebih mudah bekerja sama.

4. Jaringan Komputer
c.Integrasi Data
Pembangunan jaringan komputer dapat mencegah ketergantungan
pada komputer pusat. Setiap proses data tidak harus dilakukan pada
satu komputer saja, melainkan dapat didistribusikan ke tempat lainnya.
Sehingga memudahkan pemakai untuk memperoleh dan mengolah
informasi setiap saat.
d.Pengembangan dan Pemeliharaan
Dengan adanya jaringan komputer, maka pengembangan peralatan
dapat dilakukan dengan mudah dan menghemat biaya, misalnya untuk
meningkatkan kualitas pencetakan dari dot matrix printer ke laser
printer, maka tidak perlu membeli laser printer sejumlah komputer
yang ada tetapi cukup satu buah karena printer tersebut dapat
digunakan secara bersama-sama.

5. Jaringan Komputer
e.Keamanan Data
Sistem jaringan komputer memberikan perlindungan terhadap
data. Jaminan keamanan data tersebut diberikan melalui
pengaturan hak akses para pemakai dan password, serta teknik
perlindungan terhadap harddisk sehingga data mendapat
perlindungan yang efektif.
f.Sumber daya lebih efisien dan informasi terbaru
Dengan adanya pemakaian sumber daya bersama-sama, maka
pemakai bisa mendapatkan hasil dengan maksimal dan kualitas
yang tinggi. Selain itu data atau informasi yang diakses selalu
terbaru, karena setiap ada perubahan yang terjadi dapat segera
langsung diketahui oleh setiap pemakai.

6. Jaringan Komputer
9.4 Jangkauan Jaringan Komputer
a.LAN (Local Area Network)
LAN adalah suatu jaringan komputer dimana peralatan-peralatan
hardware dan software digabungkan untuk dapat saling berkomunikasi
dalam daerah kerja yang dekat (dalam satu lokasi), menggunakan data
yang sama dan mempunyai kecepatan yang tinggi. Lingkup suatu LAN
hanya meliputi suatu lokasi seperti gedung, pabrik atau kampus dan
dimiliki oleh badan itu sendiri
• Karakteristik LAN :
1. Ruang lingkup geogafis terbatas (sampai 10 km)
2. Berlokasi pada satu departemen, kampus atau gedung
3. Kecepatan pengiriman data relative tinggi ( 1 – 100 Mbps)
4. Pemilikan dan pengoperasian oleh perusahaan yang bersangkutan
5. Tidak menggunakan fasilitas perusahaan telekomunikasi
6. Terdiri atas beragam komputer dan peripheral pendukung

7. Jaringan Komputer
b.MAN (Metropolitan Area Network)
MAN merupakan versi LAN yang berukuran lebih besar dan
biasanya memakai teknologi yang sama dengan LAN. MAN
merupakan pilihan untuk membangun jaringan komputer
antarkantor dalam suatu kota. MAN dapat mencakup perusahaan
yang memiliki kantor-kantor yang letaknya sangat berdekatan dan
MAN mampu menunjang data dan suara, bahkan bisa
disambungakn dengan jaringan televisi kabel. Jaringan ini memiliki
jarak dengan radius 10 – 50 km. Di dalam jaringan MAN hanya
memiliki satu atau dua kabel yang fungsinya untuk mengatur paket
melalui kabel output.

8. Jaringan Komputer

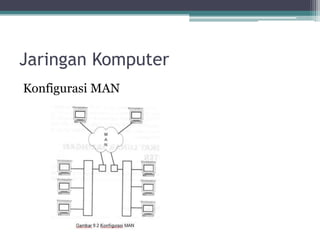

Konfigurasi MAN

9. Jaringan Komputer
c.WAN (Wide Area Network)
WAN adalah sebuah jaringan yang memiliki jarak yang sangat luas,
karena radiusnya mencakup sebuah Negara dan benua. Pada WAN,
komponen yang dipakai dalam berkomunikasi biasanya terdiri dari
dua komponen yaitu kabel transmisi dan elemen switching. Kabel
transmisi berfungsi untuk memindahkan bit-bit dari satu komputer
ke komputer lainnya, sedangkan elemen switching adalah sebuah
komputer khusus yang digunakan untuk menghubungkan dua buah
kabel transmisi atau lebih. Saat data yang dikirimkan sampai ke
kabel penerima, elemen switching harus memilih kabel pengirim
untuk meneruskan pesan-pesan tersebut.

10. Jaringan Komputer
Konfigurasi WAN

11. Jaringan Komputer
9.5 LAN (Local Area Network)
a.Jaringan Peer to peer
Bila ditinjau dari peran server di kedua tipe jaringan tersebut, maka
server di jaringan tipe peer to peer diistilahkan non-dedicated server,
karena server tidak berperan sebagai server murni melainkan sekaligus
dapat berperan sebagai workstation.
Keunggulan :
1. Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas
yang dimilikinya seperti: harddisk, drive, fax/modem, printer.
2. Biaya operasional relatif lebih murah dibandingkan dengan tipe
jaringan client-server, salah satunya karena tidak memerlukan
adanya server yang memiliki kemampuan khusus untuk
mengorganisasikan dan menyediakan fasilitas jaringan.
3. Kelangsungan kerja jaringan tidak tergantung pada satu server.
Sehingga bila salah satu komputer/peer mati atau rusak, jaringan
secara keseluruhan tidak akan mengalami gangguan.

12. Jaringan Komputer
Kelemahan :
1. Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe
peer to peer setiap komputer dimungkinkan untuk terlibat dalam
komunikasi yang ada. Di jaringan client-server, komunikasi adalah
antara server dengan workstation.
2. Unjuk kerja lebih rendah dibandingkan dengan jaringan client-server,
karena setiap komputer/peer disamping harus mengelola pemakaian
fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi
sendiri.
3. Sistem keamanan jaringan ditentukan oleh masing-masing user
dengan mengatur keamanan masing-masing fasilitas yang dimiliki.
4. Karena data jaringan tersebar di masing-masing komputer dalam
jaringan, maka backup harus dilakukan oleh masing-masing
komputer tersebut

13. Jaringan Komputer
b.Jaringan Client Server
Server adalah komputer yang menyediakan fasilitas bagi komputer-komputer
lain didalam jaringan dan client adalah komputer-komputer yang menerima
atau menggunakan fasilitas yang disediakan oleh server.
Server di jaringan tipe client-server disebut dengan Dedicated Server karena
murni berperan sebagai server yang menyediakan fasilitas kepada workstation
dan server tersebut tidak dapat berperan sebagai workstation.
Keunggulan :
1. Kecepatan akses lebih tinggi karena penyediaan fasilitas jaringan dan
pengelolaannya dilakukan secara khusus oleh satu komputer (server) yang
tidak dibebani dengan tugas lain sebagai workstation.
2. Sistem keamanan dan administrasi jaringan lebih baik, karena terdapat
seorang pemakai yang bertugas sebagai administrator jaringan, yang
mengelola administrasi dan sistem keamanan jaringan.
3. Sistem backup data lebih baik, karena pada jaringan client-server backup
dilakukan terpusat di server, yang akan membackup seluruh data yang
digunakan di dalam jaringan.

14. Jaringan Komputer
Kelemahan :
1. Biaya operasional relatif lebih mahal.
2. Diperlukan adanya satu komputer khusus yang berkemampuan lebih
untuk ditugaskan sebagai server.
3. Kelangsungan jaringan sangat tergantung pada server. Bila server
mengalami gangguan maka secara keseluruhan jaringan akan
terganggu.
LAN tersusun dari beberapa elemen dasar yang meliputi komponen
hardware dan software, yaitu
1. Komponen Fisik LAN
Personal Komputer (PC), Network Interface Card (NIC), Kabel, Topologi
jaringan.
2. Komponen Software LAN
Sistem Operasi Jaringan, Network Adapter Driver, Protokol Jaringan.

15. Jaringan Komputer
• Topologi
Topologi adalah pola hubungan antara terminal dalam jaringan
komputer. Pola ini berhubungan erat dengan metode akses dan media
pengiriman yang digunakan. Ada enam macam topologi yang dapat
dipilih, antara lain adalah :
a.Topologi titik ke titik
Topologi ini pada setiap terminal atau simpulnya dihubungkan secara
langsung ke terminal lainnya. LAN tidak bergantung pada terminal atau
terminal manapun, sehingga hubungan antar terminal hanya diketahui
oleh terminal yang bersangkutan.
b.Topologi Bus
Pada topologi Bus semua terminal terhubung ke jalur komunikasi.
Informasi yang hendak dikirimkan melewati terminal pada jalur
tersebut. Jika alamat terminal sesuai dengan alamat pada informasi
yang dikirim, maka informasi tersebut akan diterima dan diproses. Jika
tidak, informasi tersebut akan diabaikan terminal yang dilewatinya.

16. Jaringan Komputer
Keuntungan penggunaan topologi bus :
1. Kemampuan pengembangan tinggi (open-
endedness)
2. Jarak LAN tidak terbatas
3. Keterandalan jaringan tinggi
4. Kecepatan pengiriman tinggi
5. Jumlah terminal dapat ditambah atau dikurangi
tanpa mengganggu operasi yang telah berjalan
6. Tidak diperlukan pengendali pusat
7. Kondusif untuk konfigurasi jaringan pada gedung
bertingkat.

17. Jaringan Komputer
Kerugian penggunaan topologi bus :
1. Jika tingkat lalu lintas terlalu tinggi dapat terjadi kongesti
(kemacetan)
2. Diperlukan repeater untuk menguatkan sinyal pada
pemasangan jarak jauh
3. Operasional jaringan LAN tergantung pada setiap terminal

18. Jaringan Komputer
c.Topologi Star
Topologi Star, sebuah terminal pusat bertindak sebagai
pengatur dan pengendali semua komunikasi data yang
terjadi. Terminal-terminal lain terhubung padanya dan
pengiriman data dari satu terminal ke terminal lain
terhubung padanya dan pengiriman data dari satu
terminal ke terminal lainnya melalui terminal pusat.
Keuntungan:
1. Keterandalan terbesar diantara topologi lain
2. Mudah dikembangkan
3. Keaman data tinggi
4. Kemudahan akses ke jaringan LAN lain

19. Jaringan Komputer
Kerugian:
1. Lalu lintas yang padat dapat menyebabkan jaringan lambat
2. Jaringan tergantung pada terminal pusat, yang merupakan bagian
paling bertanggung jawab terhadap pengaturan arah semua
informasi ke terminal yang dikehendaki.

20. Jaringan Komputer
d.Topologi Ring
Topologi ring mirip dengan topologi titik ke titik tetapi semua
terminal saling dihubungkan sehingga menyerupai lingkaran. Setiap
Informasi yang diperoleh, diperiksa alamatnya oleh terminal yang
dilewatinya. Jika bukan untuknya, informasi diputar lagi sampai
menemukan alamat yang benar. Setiap terminal dalam LAN saling
bergantungan, sehingga jika terjadi kerusakan pada satu terminal
seluruh LAN akan terganggu.
Keuntungan:
1. Laju data tinggi
2. Dapat melayani lalu lintas data yang dapat
3. Tidak diperlukan host, relative lebih murah
4. Dapat melayani berbagai media pengirim
5. Komunikasi antar terminal mudah
6. Waktu yang diperlukan untuk mengakses data optimal

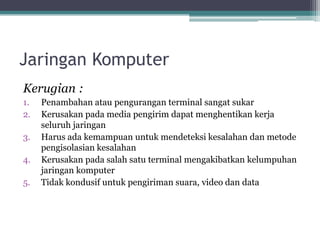

21. Jaringan Komputer
Kerugian :
1. Penambahan atau pengurangan terminal sangat sukar
2. Kerusakan pada media pengirim dapat menghentikan kerja
seluruh jaringan
3. Harus ada kemampuan untuk mendeteksi kesalahan dan metode
pengisolasian kesalahan
4. Kerusakan pada salah satu terminal mengakibatkan kelumpuhan
jaringan komputer
5. Tidak kondusif untuk pengiriman suara, video dan data

22. Jaringan Komputer
d.Topologi Hirarkhi
Topologi hirarkhi, tidak semua terminal mempunyai kedudukan
yang sama. Terminal dengan kedudukan lebih tinggi menguasai
terminal dibawahnya dan dengan demikan jaringan tergantung
pada terminal dengan kedudukan paling tinggi.

23. Jaringan Komputer
Network Adapter Card
Setiap network card akan memiliki driver atau program yang berfungsi
untuk mengaktifkan dan mengkonfigurasi network adapter tersebut
disesuaikan dengan lingkungan dimana network card tersebut dipasang
agar dapat digunakan untuk melakukan komunikasi data.
Sistem Operasi Jaringan
Untuk mengelola suatu jaringan diperlukan adanya sistem operasi jaringan.
Sistem operasi jaringan dibedakan menjadi dua berdasarkan tipe
jaringannnya, yaitu sistem operasi client-server dan sistem operasi jaringan
peer to peer.
Protokol Jaringan Komputer
Protokol adalah sebuah aturan yang mendefinisikan beberapa fungsi yang
ada dalam sebuah jaringan komputer, misalnya mengirim pesan, data,
informasi dan fungsi lain yang harus dipenuhi oleh sisi penerima dan si
pengirim agar komunikasi dapat berlangsung dengan benar.

24. Jaringan Komputer
• Jenis-jenis Protokol adalah
▫ NetBEUI Frame Protocol (NBF)
• NBF adalah versi modifikasi dari NetBUI, dikembangkan pada tahun 1985
oleh IBM
▫ NetBIOS
• NetBIOS adalah suatu interface dan protocol yang dikembangkan oleh
IBM.
▫ NWLink
• Merupakan implementasi 32 bit Microsoft dari protocol stack yang
kompatibel dengan IPX/SPX.
▫ IPX/SPX
• Adalah protocol yang diimplementasikan dalam jaringan Novell Netware.
▫ TCP/IP
• Dikembangkan oleh ARPA (Advanced Research Projects Agency) untuk
departemen pertahanan Amerika Serikat pada tahun 1969.
