1. Prelegerea 6 Autor Şuletea A. Proiecţii axonometrice

2. 2. Tipuri de reprezentări axonometrice ortogonale 2.1. Proiecţii axonometrice ortogonale anizometrice (trimetrice) α ≠ β ≠ γ 2.2. Proiecţii axonometrice ortogonale dimetrice α = β ≠ γ 2.3. Proiecţii axonometrice ortogonale izometrice α = β = γ 1. Proiecţia axonometrică este o proiecţie ortogonală sau oblică a obiectului pe un plan înclinat faţă de axele sistemului de referinţă Oxyz. Avantajul reprezentării axonometrice constă în faptul că proiecţia obiectului pe planul axonometric oferă o imagine sugestivă, apropiată de imaginea vizuală şi deci mai uşor de înţeles de către un observator.

3. 3. Tipuri de axonometrii standardizate (GOST 2.317- 69) Proiecţii oblice - Izometrie frontală - Izometrie orizontală - Dimetrie frontală Proiecţii ortogonale - Izometrie - Dimetrie 3.2. Dimetrie ortogonală k x = k z = 1 k y = 0,5 3.1. Izometrie ortogonală k x = k y = k z = 1

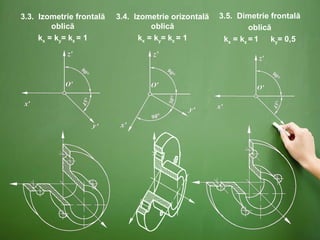

4. 3.5. Dimetrie frontală oblică k x = k z = 1 k y = 0,5 3.4. Izometrie orizontală oblică k x = k y = k z = 1 3.3. Izometrie frontală oblică k x = k y = k z = 1

5. 4. Reprezentări izometrice executate în AutoCAD ( 2,5 D ) 4.1. Crearea reţelelor SNAP şi GRID izometrice Opţiunea Style – permite comutarea între cele două stiluri de grile – standard sau izometrice. Command: snap  Specify snap spacing or  ON /OFF /Aspect/Rotate/ Style/Type   5.0000  S sau Tools  Drafting Settings... sau SNAP (cl.dreapta )  Settings … Comutarea pe planele izometrice se efectuează prin unul din modurile: - tasta F5; - combinaţia de taste Ctrl+E; - din linia de comandă : ISOPLANE  .

6. 4.2. Proiecţia izometrică a punctului A cu coordonatele x A , y A , z A Ţinând cont de faptul că în izometrie se proiectează în mărime adevărată doar muchiile paralele axelor de coordonate, construcţiile se efectuează prin metoda introducerii directe a lungimii, modul ORTHO fiind activat.

7. 4.3. Proiecţia izometrică a cercurilor Atunci când este selectat modul SNAP-izometric, opţiunea Isocircle a comenzii Ellipse permite desenarea cercurilor aflate în planul izometric curent . Command : ellipse Specify axis endpoint of ellipse or  Arc/ Center/ Isocircle  : i  Specify center of isocircle: (se indică punctul de intersecţie a axelor) Specify radius of isocircle: (se indică valoarea razei)

8. 4.3. Secţionarea pieselor în izometrie La executarea izometriei pieselor cu cavităţi interioare, se utilizează înlăturarea unei porţiuni (de obicei 1 / 4) a ei prin secţionarea cu plane paralele cu planurile de coordonate. Secţiunile se haşurează paralel laturilor triunghiului axonometric. În izometrie spiţele şi pereţii subţiri se haşurează. Haşura în AutoCAD se execută cu ajutorul comenzii Hatch. Pentru haşurarea metalelor se va alege modelul ( Pattern ) ANSI31, iar unghiul ( Angle) va fi următorul: în planul XOZ – 15 o ; în planul YOZ – 75 o ; în planul XOY – 135 o .
