Documentul descrie comenzi de desenare utilizate în software-ul CAD, inclusiv comenzi pentru linii, polilinie, arcuri, cercuri, poligoane și hașuri. Fiecare comandă este detaliată cu opțiuni specifice și modul de utilizare, oferind instrucțiuni precise pentru desenarea diferitelor forme geometrice. De asemenea, se menționează modul de crearea și inserarea blocurilor, precum și utilizarea funcțiilor pentru divizare și măsurare.

1. Comenzi de desenare autor Suletea A. Prelegerea 5

2. Comenzi de desenare XLine Arc revcloud ELlipse Insert block POint gradient table Line POLygon PLine RECtangle Circle SPLine ellipse arc make Block Hatch REGion MText

3. Line ( L ) – desenează segmente de dreaptă prin indicarea extremităţilor lui. Permite desenarea consecutivă a mai multor segmente, fiecare ,însă, constituind un obiect aparte . First point – punctul de start al segmentului; Next point– punctul final al segmentului; C lose ( C ) –închide conturul (plasează ultimul punct în punctul de start); U ndo ( U ) – şterge ultimul segment; <Enter > – la start - fixează capătul ultimului segment sau arc desenat; <Enter > – ca răspuns la cererea punctului următor încheie comanda. Command: _line Specify first point: Specify next point or [Undo]:

4. XLine ( X L ) – desenează drepte infinite, care, de obicei, servesc drept linii de ordine. P oint ( P ) – punctul prin care vor trece dreptele; H or ( H ) – indică opţiunea de trasare a dreptelor orizontale; V er ( V ) –opţiunea de trasare a dreptelor verticale; A ng ( A ) – opţiunea de trasare a dreptelor înclinate sub un unghi dat; B isect ( B ) – opţiunea de construire a bisectoarei unui unghi existent; O ffset ( O ) – opţiunea de construire a unei drepte paralele, situate la distanţa specificată Command: _xline Specify a point or [Hor/Ver/Ang/Bisect/Offset]: Specify through point: T hrough point : Hor izontal Ver tical Ang le Anglestart Angle vertex Angle end Bisect Offset distance

5. ray – desenează semidrepte infinite . Command: _RAY Specify start point: Specify through point: T hrough point T hrough point T hrough point T hrough point T hrough point T hrough point Start point

6. PLine ( PL ) – desenează polilinii compuse din segmente de dreaptă şi arce de cerc. C lose – pentru închiderea poliliniei. H alfwidth – pentru specificarea jumătăţii de grosime. L enght – prelungirea segment ului la o lungime stabilită. W idth – pentru specificarea grosimii. U ndo – pentru anularea ultimei operaţii a comenzii. A rc – pentru trecerea în regimul de construire a unui arc. Command: pline Specify start point: ( se indică punctul ) Current line-width is 0.0000 Specify next point or  Arc/Close/Halfwidth/Lenght/Undo/Width  : Arc S tart point 2 ( W=2) S tart point Next point Next point 4 ( H=2) Lenght=15

7. În cazul trecerii în regimul de construire a unui arc ( A ) este propus următorul set de opţiuni : A ngle – determinarea unghiul la centru al arcului. CE nter – stabilirea centrului arcului. CL ose – închiderea poliliniei printr-un arc. D irection – indicarea tangentei arcului. R adius – stabilirea razei arcului. S econd pt – indicarea punct ului 2 la costruirea arcului prin trei puncte. L ine – trecerea în regimul de construire a unui segment. L enght – lungimea arcului Specify endpoint of arc or  Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width  Start point Direction Lenght CEnter Angle Rad End point Second point End point

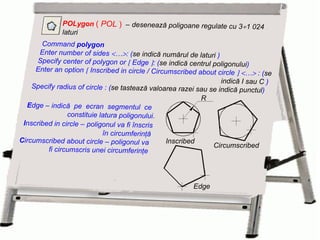

8. POLygon ( POL ) – desenează poligoane regulate cu 3  1 024 laturi E dge – indică pe ecran segmentul ce constituie latura poligonului. I nscribed in circle – poligonul va fi înscris în circumferinţă C ircumscribed about circle – poligonul va fi circumscris unei circumferinţe Command polygon Enter number of sides  …  : ( se indică numărul de laturi ) Specify center of polygon or  Edge  : ( se indică centrul poligonului ) Enter an option  Inscribed in circle / Circumscribed about circle   …  : ( se indică I sau C ) Specify radius of circle : ( se tastează valoarea razei sau se indică punctul ) Edge R Inscribed Circumscribed

9. RECtangle ( REC ) – desenează dreptunghiuri prin indicarea capetelor diagonalei Command: _rectang Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: Specify other corner point or [Area/Dimensions/Rotation]: C hamfer – indică mărimea teşiturii F illet – indică raza racordării Wi dth – indică grosimea liniei dreptunghiului E levation – ridică dreptunghiul la o înălţime z T hickness – indică înălţimea z a suprafeţei prismatice A rea – desenează dreptunghiuri cu suprafaţa şi o latură stabilită D imensions – desenează dreptunghiuri cu dimensiunile laturilor stabilite R otation – desenează dreptunghiuri rotite F irst corner Other corner Rad Fillet Chamfer Rotation Rotation angle C hamfer distance

10. Circle ( C ) – desenează cercuri Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Specify radius of circle or [Diameter] <10.0000>: C enter point for circle – indică centrul cercului R adius – indică raza cercului D iameter – indică diametrul cercului 3P – se indică 3 puncte ce aparţin cercului 2 P – se indică 2 puncte de pe d diametrul cercului TTR – construieşte cerc de rază dată tangent la 2 linii TTT – construieşte cerc tangent la 3 linii TTT TTR R

11. Arc ( A ) – desenează arcuri de cerc Command: _arc Specify start point of arc or [Center]: Specify second point of arc or [Center/End]: Specify end point of arc: C enter – indică centrul arcului L enght – indică lungimea arcului S tart – indică Începutul arcului A ngle – indică unghiul inclus E nd – indică capătul arcului D irection – indică direcţia tangentei în I punct C ontinue – continuă ultimul arc sau dreaptă cu un arc (Angle) Lenght Direction Start point End point Center point

12. SPLine ( SPL ) – desenează o linie curbă prin punctele date Command: _spline Specify first point or [Object]: Specify next point: Specify next point or [Close/Fit tolerance] <start tangent>: Specify start tangent: Specify end tangent: C lose – închide linia curbă F it tolerance – indică toleranţa de trecere prin puncte Start/end tangent – indică direcţia tangentelor primului şi ultimului arc O bject – preface o polilinie în spline First point Next point End tangent Start tangent Next point Next point Tolerance ≠ 0

13. Ellipse ( EL ) – desenează elipse Command: _ellipse Specify axis endpoint of ellipse or [Arc/Center]: Specify other endpoint of axis: Specify distance to other axis or [Rotation]: A xis endpoint – capătul axei C enter – punctul de intersecţie a axelor R otation – proiecţia cercului pe un plan înclinat A rc – indică opţiunea de desenare a arcului eliptic Start / end angle – unghiul de start / de capăt al arcului I ncluded angle – unghiul inclus Rotation Included angle End angle Start angle Endpoint Center

14. Make Block ( B ) – asociază obiecte dîndu-le un nume Name – numele blocului Base point – punctul de înserare Objects – obiectele incluse în bloc Description – textul descriptiv

15. Insert Block ( I ) – înserează un bloc în desen Name – numele blocului Insertion point – punctul de înserare Scale – scara de mărire sau micşorare Rotation – unghiul de rotaţie

16. Point ( I ) – desenează un punct Command: _point Current point modes: PDMODE=3 PDSIZE=0.0000 Specify a point: Measure – plasează puncte e-a lungul obiectelor la intervale specificate Command: _measure Select object to measure: Specify length of segment or [Block]: Format  Point Style Divide – împarte un obiect în părţi egale Command: _divide Select object to divide: Enter the number of segments or [Block]: 8 L ength of segment N umber of segments 8

17. Donut ( I ) – desenează inele Command: DONUT Specify inside diameter of donut <0.5000>: Specify outside diameter of donut <1.0000>: Specify center of donut or <exit>: I nside diameter of donut – diametrul interior O utside diameter of donut – diametrul exterior C enter of donut – centrul Region ( I ) – crează regiuni – arii limitate de contururi închise Command: _region Select objects: Specify opposite corner: 7 found Select objects: 7 loops extracted. 7 Regions created.

18. Hatch ( H ) – haşurează o suprafaţă mărginită de un contur Modelul haşurei Şablonul haşurei Unghiul de rotaţie a modelului Scara de modificare a modelului Posibilitate de indicare a originii haşurei Originea haşurei faţă de contur Copierea haşurei unui alt obiect Selectarea obiectelor Punct în interior
