1. SISTEM KOMUNIKASI
DATA DAN NETWORK
Iman P. Hidayat

2. Company Logo
SISTEM KOMUNIKASI DATA
Data communication = pengiriman data
menggunakan sistem transmisi
elektronik (komputer).
Tiga elemen sistem komunikasi data :
Source data
Transmission media
Receiver

3. Company Logo
Transmisi data
Adalah proses pengiriman data dari
satu sumber ke penerima data.

4. Company Logo

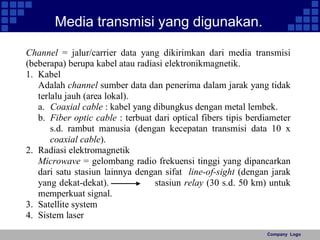

Media transmisi yang digunakan.
Channel = jalur/carrier data yang dikirimkan dari media transmisi
(beberapa) berupa kabel atau radiasi elektronikmagnetik.
1. Kabel
Adalah channel sumber data dan penerima dalam jarak yang tidak
terlalu jauh (area lokal).
a. Coaxial cable : kabel yang dibungkus dengan metal lembek.
b. Fiber optic cable : terbuat dari optical fibers tipis berdiameter
s.d. rambut manusia (dengan kecepatan transmisi data 10 x
coaxial cable).
2. Radiasi elektromagnetik
Microwave = gelombang radio frekuensi tinggi yang dipancarkan
dari satu stasiun lainnya dengan sifat line-of-sight (dengan jarak
yang dekat-dekat). stasiun relay (30 s.d. 50 km) untuk
memperkuat signal.
3. Satellite system
4. Sistem laser

5. Company Logo

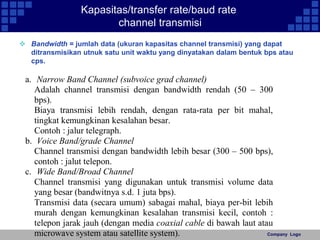

Kapasitas/transfer rate/baud rate
channel transmisi
 Bandwidth = jumlah data (ukuran kapasitas channel transmisi) yang dapat
ditransmisikan utnuk satu unit waktu yang dinyatakan dalam bentuk bps atau
cps.
a. Narrow Band Channel (subvoice grad channel)
Adalah channel transmisi dengan bandwidth rendah (50 – 300
bps).
Biaya transmisi lebih rendah, dengan rata-rata per bit mahal,
tingkat kemungkinan kesalahan besar.
Contoh : jalur telegraph.
b. Voice Band/grade Channel
Channel transmisi dengan bandwidth lebih besar (300 – 500 bps),
contoh : jalut telepon.
c. Wide Band/Broad Channel
Channel transmisi yang digunakan untuk transmisi volume data
yang besar (bandwitnya s.d. 1 juta bps).
Transmisi data (secara umum) sabagai mahal, biaya per-bit lebih
murah dengan kemungkinan kesalahan transmisi kecil, contoh :
telepon jarak jauh (dengan media coaxial cable di bawah laut atau
microwave system atau satellite system).

6. Company Logo
Tipe channel transmisi
One-way transmission/simplex
Either-way transmission (Half-duplex/
HDX)
Both-way transmission (full-duplex/
FDX)

7. Company Logo

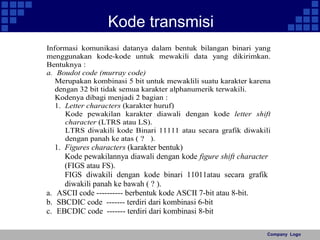

Kode transmisi
Informasi komunikasi datanya dalam bentuk bilangan binari yang
menggunakan kode-kode untuk mewakili data yang dikirimkan.
Bentuknya :
a. Boudot code (murray code)
Merupakan kombinasi 5 bit untuk mewaklili suatu karakter karena
dengan 32 bit tidak semua karakter alphanumerik terwakili.
Kodenya dibagi menjadi 2 bagian :
1. Letter characters (karakter huruf)
Kode pewakilan karakter diawali dengan kode letter shift
character (LTRS atau LS).
LTRS diwakili kode Binari 11111 atau secara grafik diwakili
dengan panah ke atas ( ? ).
1. Figures characters (karakter bentuk)
Kode pewakilannya diawali dengan kode figure shift character
(FIGS atau FS).
FIGS diwakili dengan kode binari 11011atau secara grafik
diwakili panah ke bawah ( ? ).
a. ASCII code ---------- berbentuk kode ASCII 7-bit atau 8-bit.
b. SBCDIC code ------- terdiri dari kombinasi 6-bit
c. EBCDIC code ------- terdiri dari kombinasi 8-bit

8. Company Logo

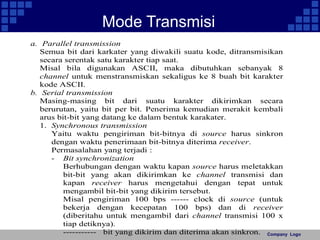

Mode Transmisi
a. Parallel transmission
Semua bit dari karkater yang diwakili suatu kode, ditransmisikan
secara serentak satu karakter tiap saat.
Misal bila digunakan ASCII, maka dibutuhkan sebanyak 8
channel untuk menstransmiskan sekaligus ke 8 buah bit karakter
kode ASCII.
b. Serial transmission
Masing-masing bit dari suatu karakter dikirimkan secara
berurutan, yaitu bit per bit. Penerima kemudian merakit kembali
arus bit-bit yang datang ke dalam bentuk karakater.
1. Synchronous transmission
Yaitu waktu pengiriman bit-bitnya di source harus sinkron
dengan waktu penerimaan bit-bitnya diterima receiver.
Permasalahan yang terjadi :
- Bit synchronization
Berhubungan dengan waktu kapan source harus meletakkan
bit-bit yang akan dikirimkan ke channel transmisi dan
kapan receiver harus mengetahui dengan tepat untuk
mengambil bit-bit yang dikirim tersebut.
Misal pengiriman 100 bps ------ clock di source (untuk
bekerja dengan kecepatan 100 bps) dan di receiver
(diberitahu untuk mengambil dari channel transmisi 100 x
tiap detiknya).
----------- bit yang dikirim dan diterima akan sinkron.

9. Company Logo

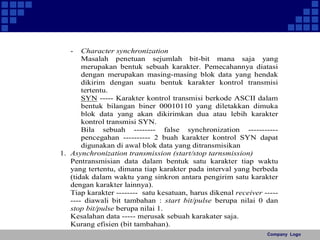

- Character synchronization
Masalah penetuan sejumlah bit-bit mana saja yang
merupakan bentuk sebuah karakter. Pemecahannya diatasi
dengan merupakan masing-masing blok data yang hendak
dikirim dengan suatu bentuk karakter kontrol transmisi
tertentu.
SYN ----- Karakter kontrol transmisi berkode ASCII dalam
bentuk bilangan biner 00010110 yang diletakkan dimuka
blok data yang akan dikirimkan dua atau lebih karakter
kontrol transmisi SYN.
Bila sebuah -------- false synchronization -----------
pencegahan ---------- 2 buah karakter kontrol SYN dapat
digunakan di awal blok data yang ditransmisikan
1. Asynchronization transmission (start/stop tarnsmission)
Pentransmisian data dalam bentuk satu karakter tiap waktu
yang tertentu, dimana tiap karakter pada interval yang berbeda
(tidak dalam waktu yang sinkron antara pengirim satu karakter
dengan karakter lainnya).
Tiap karakter -------- satu kesatuan, harus dikenal receiver -----
---- diawali bit tambahan : start bit/pulse berupa nilai 0 dan
stop bit/pulse berupa nilai 1.
Kesalahan data ----- merusak sebuah karakater saja.
Kurang efisien (bit tambahan).

10. Company Logo
Protocol
Suatu kumpulan dari atuaran-aturan yang
berhubungan dengan komunikasi data antara
alat-alat supaya komunikasi data dapat
dilakukan dengan benar. Contoh
handshaking
Agar taransmisi data kompatibel dua buah
alat yang dihubungkan harus memeiliki
trasnfer rate, format data, tiap transmisi dan
mode transmisi yang sama.
Protocol umumnya berupa software yang
mengatur komunikasi data tersebut.

11. Company Logo

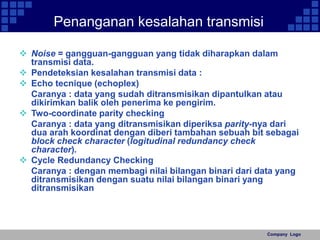

Penanganan kesalahan transmisi
 Noise = gangguan-gangguan yang tidak diharapkan dalam
transmisi data.
 Pendeteksian kesalahan transmisi data :
 Echo tecnique (echoplex)
Caranya : data yang sudah ditransmisikan dipantulkan atau
dikirimkan balik oleh penerima ke pengirim.
 Two-coordinate parity checking
Caranya : data yang ditransmisikan diperiksa parity-nya dari
dua arah koordinat dengan diberi tambahan sebuah bit sebagai
block check character (logitudinal redundancy check
character).
 Cycle Redundancy Checking
Caranya : dengan membagi nilai bilangan binari dari data yang
ditransmisikan dengan suatu nilai bilangan binari yang
ditransmisikan

12. Company Logo

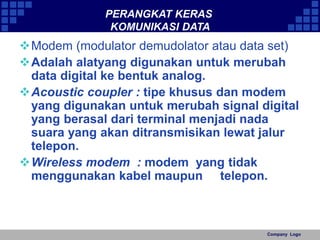

PERANGKAT KERAS
KOMUNIKASI DATA
Modem (modulator demudolator atau data set)
Adalah alatyang digunakan untuk merubah
data digital ke bentuk analog.
Acoustic coupler : tipe khusus dan modem
yang digunakan untuk merubah signal digital
yang berasal dari terminal menjadi nada
suara yang akan ditransmisikan lewat jalur
telepon.
Wireless modem : modem yang tidak
menggunakan kabel maupun telepon.

13.  Multiplexer (Mux)
 Adalah suatu alat yang memungkinkan beberapa signal komunikasi
Company Logo
menggunakan sebuah channel transmisi bersama-sama.
 Tujuan : menghemat biaya transmisi.

14. Concentrator
 Fungsinya : menggabungkan beberapa signal data dari channel
transmisi kapasitas rendah ke channel transmisi kapasitas tinggi.
 Lebih mahal dari multiplexer karena dapat mengatur bentuk dari arus
 data sebelum digabung ke channel transmisi kapasitas tinggi dan
 memiliki mass storage tersendiri.
Company Logo

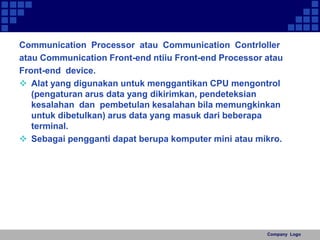

15. Communication Processor atau Communication Contrloller
atau Communication Front-end ntiiu Front-end Processor atau
Front-end device.
 Alat yang digunakan untuk menggantikan CPU mengontrol
(pengaturan arus data yang dikirimkan, pendeteksian
kesalahan dan pembetulan kesalahan bila memungkinkan
untuk dibetulkan) arus data yang masuk dari beberapa
terminal.
 Sebagai pengganti dapat berupa komputer mini atau mikro.
Company Logo

16. BENTUK-BENTUK KOMUNIKASI DATA
Company Logo

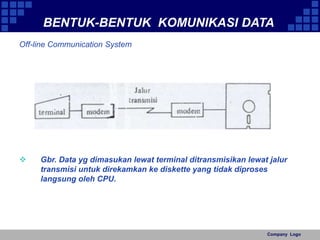

Off-line Communication System
 Gbr. Data yg dimasukan lewat terminal ditransmisikan lewat jalur
transmisi untuk direkamkan ke diskette yang tidak diproses
langsung oleh CPU.

17. On-line Comunication System
Remote Job entry system (Batch Processing System)
 Pengolahan data dengan cara dikumpulkan dahulu dalam suatu periode
dan secara bersama-sama dikirimkan ke komputer pusat untuk diolah.
Company Logo

18. Company Logo
Realtime System
 Memungkinkan pengiriman data ke pusat komputer, diolah di pusat
komputer dan seketika pada saat data diterima dan
mengirimkankemabali hasil pengolahan ke pengirim data pada saat
itu juga.

19. Company Logo
Time Sharing System
 Memungkinkan multiuser bersama-sama menggunakan komputer
dan komputer akan membagi waktunya bergantian secara cepat
(time slice atau quantum).

20. Distributed Data Processing System (DDP)
 Sebagai pengembangan dari time sharing system. Menghubungkan
Company Logo
beberapa system komputer independen yang masing-masing
mengolah data sendiri dan dihubungkan dengan network
telekomunikasi.
 DDP = suatu system komputer inteaktif yang terpencar secara
geografi dan dihubungkan dengan jalur telekomunikasi dan masing-masing
komputer mampu mengolah data secara independen dan
berhubungan dengan komputer yang lainnya dalam suatu system.

21. Company Logo
NETWORK
 Adalah jaringan dari system komunikasi data yang
melibatkan sebuah atau lebih system komputer yang
dihubungkan dengan jalur transmisi alat komunikasi
membentuk suatu sistem.
 Network merupakan cara yang sangat berguna untuk
mengintegrasikan system informasi dan
menyalurkan arus informasi dari suatu area ke area
lainnya.
 Network merupakan ko0nsep jaringan kerja system
komunikasi data.
 Protocol : Software Comunication khusus yang
membentuk suatu system network.

22. Company Logo
KOMPONEN NETWORK
NODE
 Adalah titik yang dapat menerima input data ke dalam network atau
menghasilkan output informasi atau kedua-duanya. Node berupa :
printer, alat cetal lainnya, PC, Micro/Mainframe computer, modem
atau multiplexer.
LINK
 Adalah channel atau jalur transmisi atau carrier untuk arus
informasi atau data diantara node.
 Link berupa : kabel, Microwave system, laser system, atau satellite
system.
 External network (long distance network) : network yang masing-masing
node-nya terletak dilokasi yang berjauhan (remote location)
satu sama lain dengan menggunakan link berupa jalur transmisi
jarak jauh.
 LAN (local area network) : network yang masing-masing node
terpisah dalam jarak local dan menggunakan link berupa jalur
transmisi kabel.

23. Company Logo
BENTUK EXTERNAL NETWORK

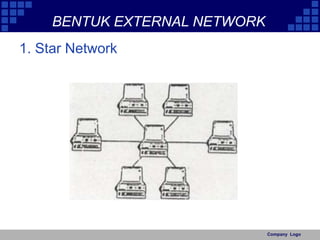

1. Star Network

24. Company Logo

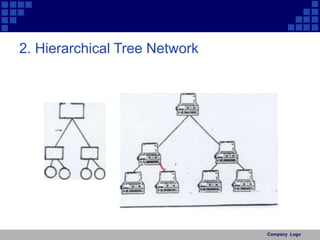

2. Hierarchical Tree Network

25. Company Logo

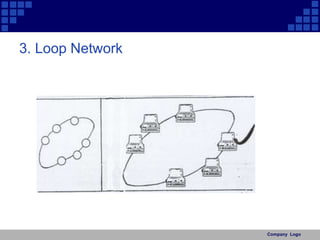

3. Loop Network

26. Company Logo

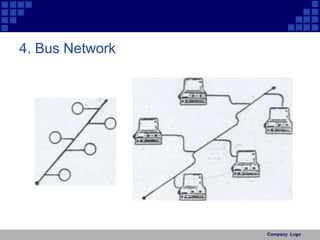

4. Bus Network

27. Company Logo
5. Ring Network

28. Company Logo

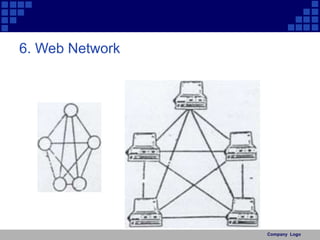

6. Web Network

29. Company Logo

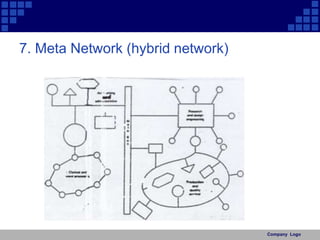

7. Meta Network (hybrid network)

30. Company Logo

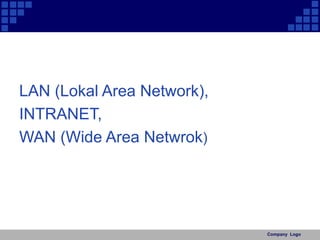

LAN (Lokal Area Network),
INTRANET,
WAN (Wide Area Netwrok)

31. Company Logo
LAN
 adalah suatu network yang terbatas dalam jarak/area
setempat atau local (kurang darii 1000 meter).
Transmisi data dalam LAN kecepatan dibedakan :
 High Speed network
 Kapasitas transmisi data lebih dari 20 MBps, biasa
diterapkan dalam LAN untuk mainframe computer
yang besar.
 Medium speed network
 Kapasitas transmisi data sekitar 1 – 20 MBps, biasa
diterapkan dalam LAN untuk mainframe computer
yang kecil atau mini computer.
 Low speed network
 Kapasitas transmisi data lebih kecil dari 1 MBps,
biasanya diterapkan untuk PC.

32. Company Logo

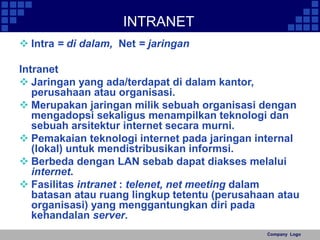

INTRANET
 Intra = di dalam, Net = jaringan
Intranet
 Jaringan yang ada/terdapat di dalam kantor,
perusahaan atau organisasi.
 Merupakan jaringan milik sebuah organisasi dengan
mengadopsi sekaligus menampilkan teknologi dan
sebuah arsitektur internet secara murni.
 Pemakaian teknologi internet pada jaringan internal
(lokal) untuk mendistribusikan informsi.
 Berbeda dengan LAN sebab dapat diakses melalui
internet.
 Fasilitas intranet : telenet, net meeting dalam
batasan atau ruang lingkup tetentu (perusahaan atau
organisasi) yang menggantungkan diri pada
kehandalan server.

33. Company Logo

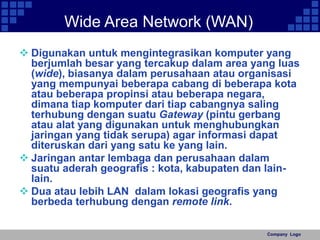

Wide Area Network (WAN)
 Digunakan untuk mengintegrasikan komputer yang
berjumlah besar yang tercakup dalam area yang luas
(wide), biasanya dalam perusahaan atau organisasi
yang mempunyai beberapa cabang di beberapa kota
atau beberapa propinsi atau beberapa negara,
dimana tiap komputer dari tiap cabangnya saling
terhubung dengan suatu Gateway (pintu gerbang
atau alat yang digunakan untuk menghubungkan
jaringan yang tidak serupa) agar informasi dapat
diteruskan dari yang satu ke yang lain.
 Jaringan antar lembaga dan perusahaan dalam
suatu aderah geografis : kota, kabupaten dan lain-lain.
 Dua atau lebih LAN dalam lokasi geografis yang
berbeda terhubung dengan remote link.

34. www.imanph.wordpress.com
