Bài giảng phân tích dáng đi

1. Minhdatrehab
2020
PHCN- Online.com

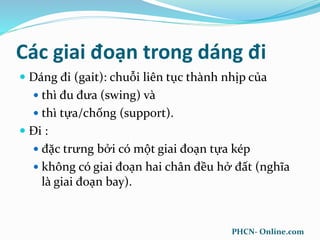

2. Các giai đoạn trong dáng đi
 Dáng đi (gait): chuỗi liên tục thành nhịp của
 thì đu đưa (swing) và
 thì tựa/chống (support).
 Đi :
 đặc trưng bởi có một giai đoạn tựa kép
 không có giai đoạn hai chân đều hở đất (nghĩa
là giai đoạn bay).
PHCN- Online.com

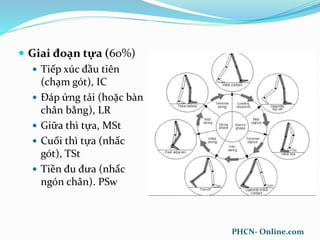

3.  Giai đoạn tựa (60%)
 Tiếp xúc đầu tiên
(chạm gót), IC
 Đáp ứng tải (hoặc bàn
chân bằng), LR
 Giữa thì tựa, MSt
 Cuối thì tựa (nhấc
gót), TSt
 Tiền đu đưa (nhấc
ngón chân). PSw
PHCN- Online.com

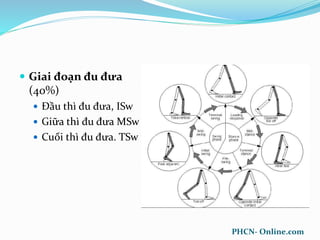

4.  Giai đoạn đu đưa
(40%)
 Đầu thì đu đưa, ISw
 Giữa thì đu đưa MSw
 Cuối thì đu đưa. TSw
PHCN- Online.com

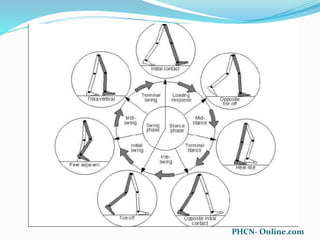

5. PHCN- Online.com

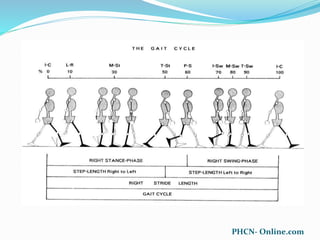

6. PHCN- Online.com

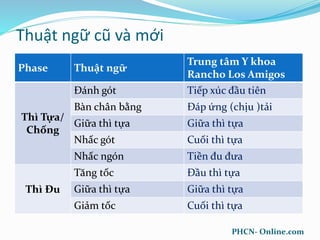

7. Thuật ngữ cũ và mới
Phase Thuật ngữ
Trung tâm Y khoa
Rancho Los Amigos
Thì Tựa/
Chống
Đánh gót Tiếp xúc đầu tiên
Bàn chân bằng Đáp ứng (chịu )tải
Giữa thì tựa Giữa thì tựa
Nhấc gót Cuối thì tựa
Nhấc ngón Tiền đu đưa
Thì Đu
Tăng tốc Đầu thì tựa
Giữa thì tựa Giữa thì tựa
Giảm tốc Cuối thì tựa
PHCN- Online.com

8. Tiếp xúc đầu tiên: 0% chu trình
 = thời điểm một phần của bàn chân
chạm sàn
 Quyết định chiều dài bước chân
 Dáng đi bình thường: chạm gót
 Dáng đi bất thường:
 Phần trước bàn chân chạm đất (như
trong bàn chân rũ)
 Tiếp xúc toàn bộ bàn chân
PHCN- Online.com

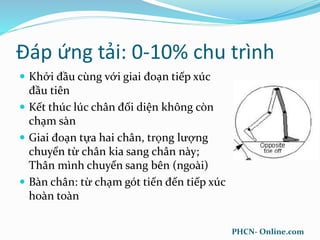

9. Đáp ứng tải: 0-10% chu trình
 Khởi đầu cùng với giai đoạn tiếp xúc
đầu tiên
 Kết thúc lúc chân đối diện không còn
chạm sàn
 Giai đoạn tựa hai chân, trọng lượng
chuyển từ chân kia sang chân này;
Thân mình chuyển sang bên (ngoài)
 Bàn chân: từ chạm gót tiến đến tiếp xúc
hoàn toàn
PHCN- Online.com

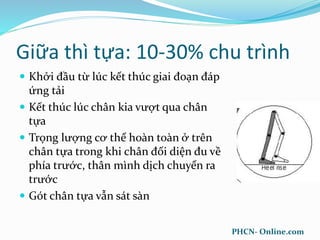

10. Giữa thì tựa: 10-30% chu trình
 Khởi đầu từ lúc kết thúc giai đoạn đáp
ứng tải
 Kết thúc lúc chân kia vượt qua chân
tựa
 Trọng lượng cơ thể hoàn toàn ở trên
chân tựa trong khi chân đối diện đu về
phía trước, thân mình dịch chuyển ra
trước
 Gót chân tựa vẫn sát sàn
PHCN- Online.com

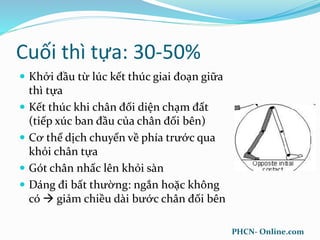

11. Cuối thì tựa: 30-50%
 Khởi đầu từ lúc kết thúc giai đoạn giữa
thì tựa
 Kết thúc khi chân đối diện chạm đất
(tiếp xúc ban đầu của chân đối bên)
 Cơ thể dịch chuyển về phía trước qua
khỏi chân tựa
 Gót chân nhấc lên khỏi sàn
 Dáng đi bất thường: ngắn hoặc không
có  giảm chiều dài bước chân đối bên
PHCN- Online.com

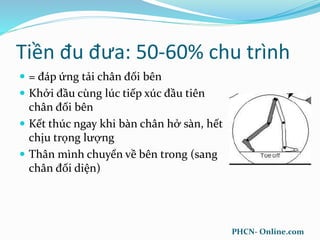

12. Tiền đu đưa: 50-60% chu trình
 = đáp ứng tải chân đối bên
 Khởi đầu cùng lúc tiếp xúc đầu tiên
chân đối bên
 Kết thúc ngay khi bàn chân hở sàn, hết
chịu trọng lượng
 Thân mình chuyển về bên trong (sang
chân đối diện)
PHCN- Online.com

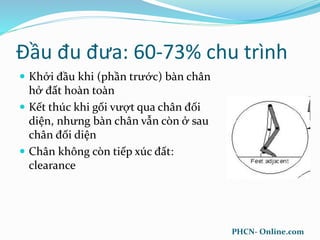

13. Đầu đu đưa: 60-73% chu trình
 Khởi đầu khi (phần trước) bàn chân
hở đất hoàn toàn
 Kết thúc khi gối vượt qua chân đối
diện, nhưng bàn chân vẫn còn ở sau
chân đối diện
 Chân không còn tiếp xúc đất:
clearance
PHCN- Online.com

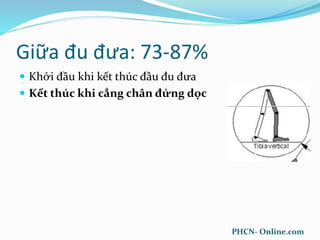

14. Giữa đu đưa: 73-87%
 Khởi đầu khi kết thúc đầu đu đưa
 Kết thúc khi cẳng chân đứng dọc
PHCN- Online.com

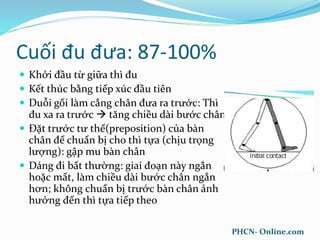

15. Cuối đu đưa: 87-100%
 Khởi đầu từ giữa thì đu
 Kết thúc bằng tiếp xúc đầu tiên
 Duỗi gối làm cẳng chân đưa ra trước: Thì
đu xa ra trước  tăng chiều dài bước chân
 Đặt trước tư thế(preposition) của bàn
chân để chuẩn bị cho thì tựa (chịu trọng
lượng): gập mu bàn chân
 Dáng đi bất thường: giai đoạn này ngắn
hoặc mất, làm chiều dài bước chân ngắn
hơn; không chuẩn bị trước bàn chân ảnh
hưởng đến thì tựa tiếp theo
PHCN- Online.com

16. PHCN- Online.com

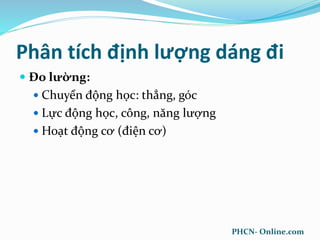

17. Phân tích định lượng dáng đi
 Đo lường:
 Chuyển động học: thẳng, góc
 Lực động học, công, năng lượng
 Hoạt động cơ (điện cơ)
PHCN- Online.com

18. Công cụ đo lường:
 Quay video
 Đồng hồ thể thao
 Đánh dấu bước chân
 Gait Pressure Mat
 Hệ thống camera (6-8 camerra)
 Mặt nền của đường đi có trang bị những bản ghi
lực (force plate)
 Cơ thể người được lượng giá được gắn những bộ
cảm biến để nhận biết các điểm mốc giải phẫu và cả
những điện cực ghi điện cơ đồ.
 Hệ thống máy vi tính xử lý
PHCN- Online.com

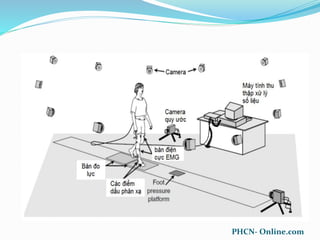

19. PHCN- Online.com

20. PHCN- Online.com

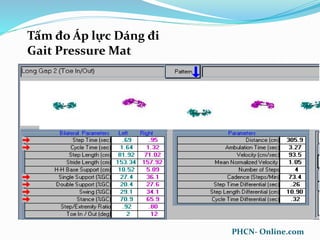

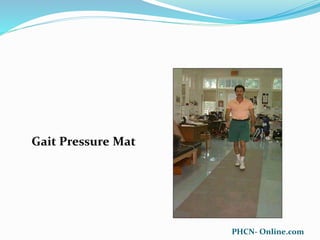

21. Tấm đo Áp lực Dáng đi
Gait Pressure Mat
PHCN- Online.com

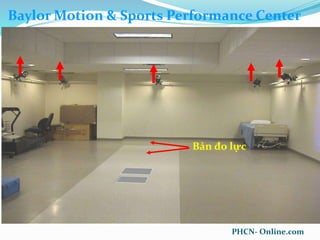

22. Gait Analysis: Techniques and
Recognition of Abnormal Gait
April 30, 2007
• Vicon Motion Analysis System
• Twelve MX-40 Cameras
• 4 – Megapixel Resolution
• 5 Hz – 2,000 Hz
• Passive Marker System
• Near Infra-Red Ring LEDs
• Camera/Computer
Baylor Motion & Sports Performance Center
Bản đo lực
PHCN- Online.com

23. Gait Analysis: Techniques and
Recognition of Abnormal Gait
April 30, 2007

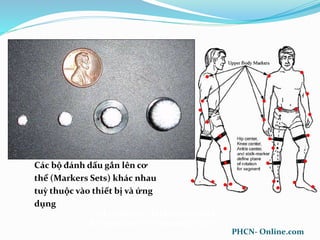

Các bộ đánh dấu gắn lên cơ
thể (Markers Sets) khác nhau
tuỳ thuộc vào thiết bị và ứng
dụng
PHCN- Online.com

24. Số hoá qua máy tính
Computerized Digitizing – CCD (SIMI)
3D motion
data
EMG data
F-Scan
data
Force platform
data
Video
data
PHCN- Online.com

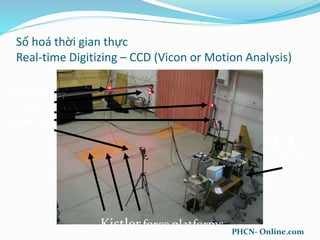

25. Số hoá thời gian thực
Real-time Digitizing – CCD (Vicon or Motion Analysis)
Infrared
video
cameras
Kistlerforce platforms
MAC
system
PHCN- Online.com

26. Điện cơ đồ
Electromyography
Delsys electrodes Mega system
Noraxon system
Bortec system
PHCN- Online.com

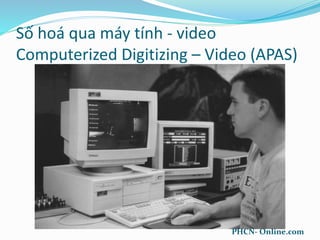

27. Số hoá qua máy tính - video
Computerized Digitizing – Video (APAS)
PHCN- Online.com

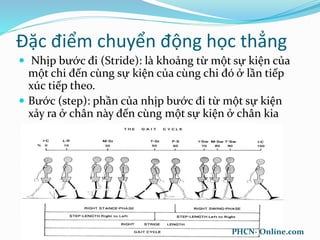

28. Đặc điểm chuyển động học thẳng
 Nhịp bước đi (Stride): là khoảng từ một sự kiện của
một chi đến cùng sự kiện của cùng chi đó ở lần tiếp
xúc tiếp theo.
 Bước (step): phần của nhịp bước đi từ một sự kiện
xảy ra ở chân này đến cùng một sự kiện ở chân kia
PHCN- Online.com

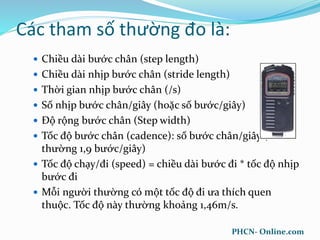

29. Các tham số thường đo là:
 Chiều dài bước chân (step length)
 Chiều dài nhịp bước chân (stride length)
 Thời gian nhịp bước chân (/s)
 Số nhịp bước chân/giây (hoặc số bước/giây)
 Độ rộng bước chân (Step width)
 Tốc độ bước chân (cadence): số bước chân/giây (bình
thường 1,9 bước/giây)
 Tốc độ chạy/đi (speed) = chiều dài bước đi * tốc độ nhịp
bước đi
 Mỗi người thường có một tốc độ đi ưa thích quen
thuộc. Tốc độ này thường khoảng 1,46m/s.
PHCN- Online.com

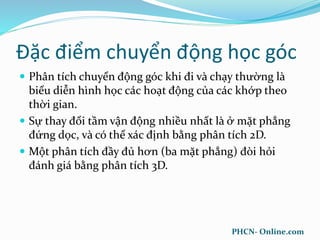

30. Đặc điểm chuyển động học góc
 Phân tích chuyển động góc khi đi và chạy thường là
biểu diễn hình học các hoạt động của các khớp theo
thời gian.
 Sự thay đổi tầm vận động nhiều nhất là ở mặt phẳng
đứng dọc, và có thể xác định bằng phân tích 2D.
 Một phân tích đầy đủ hơn (ba mặt phẳng) đòi hỏi
đánh giá bằng phân tích 3D.
PHCN- Online.com

31. PHCN- Online.com

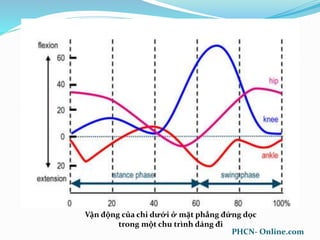

32. Vận động của chi dưới ở mặt phẳng đứng dọc
trong một chu trình dáng đi
PHCN- Online.com

33. Gait Analysis: Techniques and
Recognition of Abnormal Gait
April 30, 2007

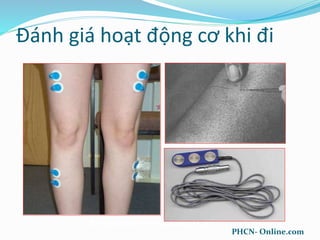

Đánh giá hoạt động cơ khi đi
PHCN- Online.com

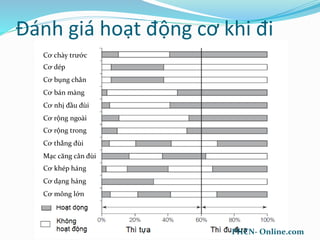

34. Đánh giá hoạt động cơ khi đi
Cơ chày trước
Cơ dép
Cơ bụng chân
Cơ bán màng
Cơ nhị đầu đùi
Cơ rộng ngoài
Cơ rộng trong
Cơ thẳng đùi
Mạc căng cân đùi
Cơ khép háng
Cơ dạng háng
Cơ mông lớn
PHCN- Online.com

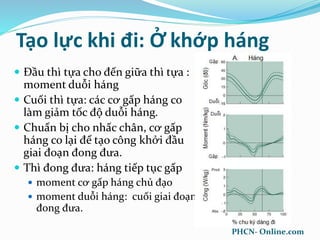

35. Tạo lực khi đi: Ở khớp háng
 Đầu thì tựa cho đến giữa thì tựa :
moment duỗi háng
 Cuối thì tựa: các cơ gấp háng co
làm giảm tốc độ duỗi háng.
 Chuẩn bị cho nhấc chân, cơ gấp
háng co lại để tạo công khởi đầu
giai đoạn đong đưa.
 Thì đong đưa: háng tiếp tục gấp
 moment cơ gấp háng chủ đạo
 moment duỗi háng: cuối giai đoạn
đong đưa.
PHCN- Online.com

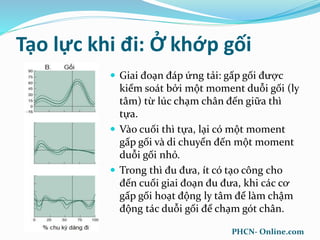

36. Tạo lực khi đi: Ở khớp gối
 Giai đoạn đáp ứng tải: gấp gối được
kiểm soát bởi một moment duỗi gối (ly
tâm) từ lúc chạm chân đến giữa thì
tựa.
 Vào cuối thì tựa, lại có một moment
gấp gối và di chuyển đến một moment
duỗi gối nhỏ.
 Trong thì đu đưa, ít có tạo công cho
đến cuối giai đoạn đu đưa, khi các cơ
gấp gối hoạt động ly tâm để làm chậm
động tác duỗi gối để chạm gót chân.
PHCN- Online.com

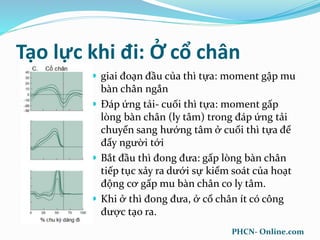

37. Tạo lực khi đi: Ở cổ chân
 giai đoạn đầu của thì tựa: moment gập mu
bàn chân ngắn
 Đáp ứng tải- cuối thì tựa: moment gấp
lòng bàn chân (ly tâm) trong đáp ứng tải
chuyển sang hướng tâm ở cuối thì tựa để
đẩy người tới
 Bắt đầu thì đong đưa: gấp lòng bàn chân
tiếp tục xảy ra dưới sự kiểm soát của hoạt
động cơ gấp mu bàn chân co ly tâm.
 Khi ở thì đong đưa, ở cổ chân ít có công
được tạo ra.
PHCN- Online.com

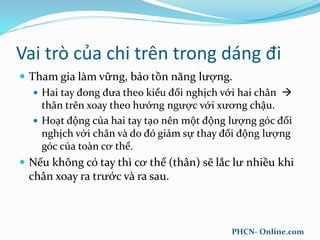

38. Vai trò của chi trên trong dáng đi
 Tham gia làm vững, bảo tồn năng lượng.
 Hai tay đong đưa theo kiểu đối nghịch với hai chân 
thân trên xoay theo hướng ngược với xương chậu.
 Hoạt động của hai tay tạo nên một động lượng góc đối
nghịch với chân và do đó giảm sự thay đổi động lượng
góc của toàn cơ thể.
 Nếu không có tay thì cơ thể (thân) sẽ lắc lư nhiều khi
chân xoay ra trước và ra sau.
PHCN- Online.com

39. PHCN- Online.com

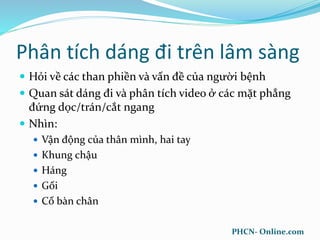

40. Phân tích dáng đi trên lâm sàng
 Hỏi về các than phiền và vấn đề của người bệnh
 Quan sát dáng đi và phân tích video ở các mặt phẳng
đứng dọc/trán/cắt ngang
 Nhìn:
 Vận động của thân mình, hai tay
 Khung chậu
 Háng
 Gối
 Cổ bàn chân
PHCN- Online.com

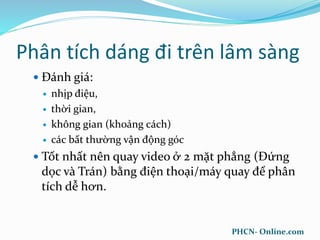

41. Phân tích dáng đi trên lâm sàng
 Đánh giá:
 nhịp điệu,
 thời gian,
 không gian (khoảng cách)
 các bất thường vận động góc
 Tốt nhất nên quay video ở 2 mặt phẳng (Đứng
dọc và Trán) bằng điện thoại/máy quay để phân
tích dễ hơn.
PHCN- Online.com

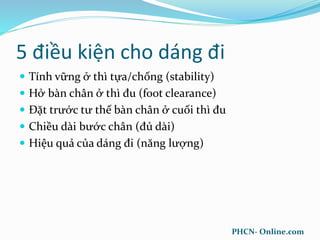

42. 5 điều kiện cho dáng đi
 Tính vững ở thì tựa/chống (stability)
 Hở bàn chân ở thì đu (foot clearance)
 Đặt trước tư thế bàn chân ở cuối thì đu
 Chiều dài bước chân (đủ dài)
 Hiệu quả của dáng đi (năng lượng)
PHCN- Online.com

43. Phân tích vấn đề
 Ví dụ không gập mu chân đủ giữa- cuối thì đu (bàn
chân ngựa)  ảnh hưởng đến hở bàn chân thì đu,
chuẩn bị tư thế bàn chân để chạm gót, không chạm
gót, dáng đi không hiệu quả
 Đưa ra giả thuyết về khiếm khuyết: do bất thường về
 Tầm vận động
 Cơ lực
 Trương lực
 Cảm giác
 Lực, moment,
 Kiểu hoạt hoá cơ, kiểm soát vận động
PHCN- Online.com

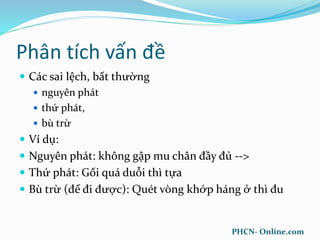

44. Phân tích vấn đề
 Các sai lệch, bất thường
 nguyên phát
 thứ phát,
 bù trừ
 Ví dụ:
 Nguyên phát: không gập mu chân đầy đủ -->
 Thứ phát: Gối quá duỗi thì tựa
 Bù trừ (để đi được): Quét vòng khớp háng ở thì đu
PHCN- Online.com

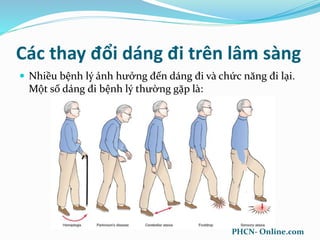

45. Các thay đổi dáng đi trên lâm sàng
 Nhiều bệnh lý ảnh hưởng đến dáng đi và chức năng đi lại.
Một số dáng đi bệnh lý thường gặp là:
PHCN- Online.com

46.  Dáng đi chống đau: Để giảm đau bệnh nhân rút
ngắn thời gian tựa ở bên đau và nhanh chóng
chuyển trọng lượng sang chân kia.
 Dáng đi cứng khớp háng: Khi khớp háng bị
cứng, bệnh nhân không thể gấp khớp háng khi đi
để nhấc chân lên hở đất trong thì đu đưa.
PHCN- Online.com

47.  Dáng đi Trendelenberg: như trường
hợp phá vỡ giải phẫu bên phải trong
gãy cổ xương đùi chưa liền hoặc yếu cơ
mông nhỡ. Hoạt động của cơ mông
nhỡ kéo xương chậu xuống dưới trong
thì tựa không hiệu quả hoặc yếu do mất
một điểm tựa vững. Xương chậu hạ
xuống ở phía bên kia (tức là bên trái)
gây nên mất vững.
PHCN- Online.com

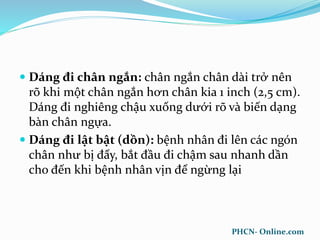

48.  Dáng đi chân ngắn: chân ngắn chân dài trở nên
rõ khi một chân ngắn hơn chân kia 1 inch (2,5 cm).
Dáng đi nghiêng chậu xuống dưới rõ và biến dạng
bàn chân ngựa.
 Dáng đi lật bật (dồn): bệnh nhân đi lên các ngón
chân như bị đẩy, bắt đầu đi chậm sau nhanh dần
cho đến khi bệnh nhân vịn để ngừng lại
PHCN- Online.com

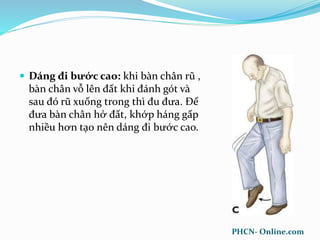

49.  Dáng đi bước cao: khi bàn chân rũ ,
bàn chân vỗ lên đất khi đánh gót và
sau đó rũ xuống trong thì đu đưa. Để
đưa bàn chân hở đất, khớp háng gấp
nhiều hơn tạo nên dáng đi bước cao.
PHCN- Online.com

50.  Dáng đi cây kéo: đây là dáng đi đặc trưng của một trẻ bại
não, co cứng rõ rệt hai háng và cổ chân gập lòng.
PHCN- Online.com

51.  Dáng đi bệnh nhân
Parkinson: thân người
gập về phía trước, đi
bước nhỏ, nhanh, chân
đi với tầm vận động
nhỏ hơn…
PHCN- Online.com

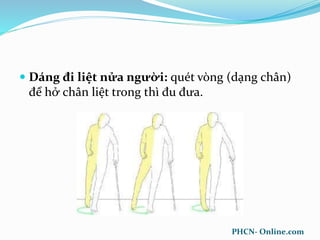

52.  Dáng đi liệt nửa người: quét vòng (dạng chân)
để hở chân liệt trong thì đu đưa.
PHCN- Online.com

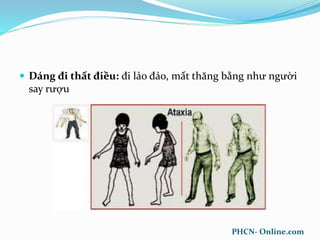

53.  Dáng đi thất điều: đi lảo đảo, mất thăng bằng như người
say rượu
PHCN- Online.com

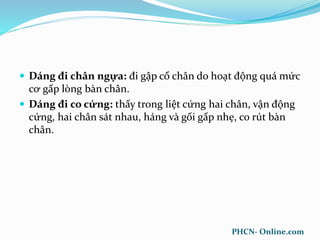

54.  Dáng đi chân ngựa: đi gập cổ chân do hoạt động quá mức
cơ gấp lòng bàn chân.
 Dáng đi co cứng: thấy trong liệt cứng hai chân, vận động
cứng, hai chân sát nhau, háng và gối gấp nhẹ, co rút bàn
chân.
PHCN- Online.com

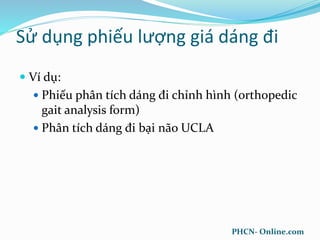

55. Sử dụng phiếu lượng giá dáng đi
 Ví dụ:
 Phiếu phân tích dáng đi chỉnh hình (orthopedic
gait analysis form)
 Phân tích dáng đi bại não UCLA
PHCN- Online.com

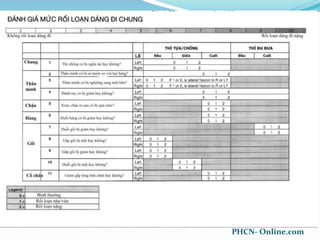

56. PHCN- Online.com

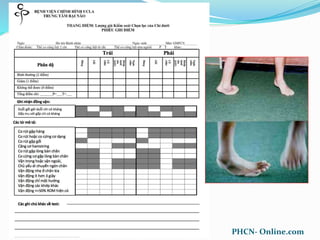

57. PHCN- Online.com

58. PHCN- Online.com
