1. “ANALISA PERHITUNGAN EFISIENSI BOILER FEEDWATER
PUMP TURBIN (BFPT) UNIT 6 UBP. SURALAYA”
OLEH :
FAHRIZAL PRADANA PUTRA
(333-1-100715)
JURUSAN TEKNIK MESIN
FAKULTAS TEKNIK
UNIVERSITAS SULTAN AGENG TIRTAYASA

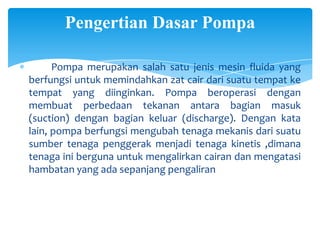

2. Pengertian Dasar Pompa
Pompa merupakan salah satu jenis mesin fluida yang
berfungsi untuk memindahkan zat cair dari suatu tempat ke
tempat yang diinginkan. Pompa beroperasi dengan
membuat perbedaan tekanan antara bagian masuk
(suction) dengan bagian keluar (discharge). Dengan kata
lain, pompa berfungsi mengubah tenaga mekanis dari suatu
sumber tenaga penggerak menjadi tenaga kinetis ,dimana
tenaga ini berguna untuk mengalirkan cairan dan mengatasi
hambatan yang ada sepanjang pengaliran

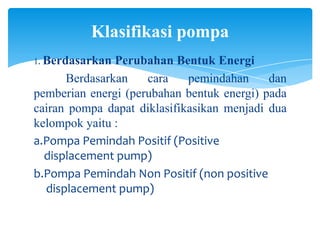

3. Klasifikasi pompa
1. Berdasarkan
Perubahan Bentuk Energi
Berdasarkan
cara
pemindahan
dan
pemberian energi (perubahan bentuk energi) pada
cairan pompa dapat diklasifikasikan menjadi dua
kelompok yaitu :
a.Pompa Pemindah Positif (Positive
displacement pump)
b.Pompa Pemindah Non Positif (non positive
displacement pump)

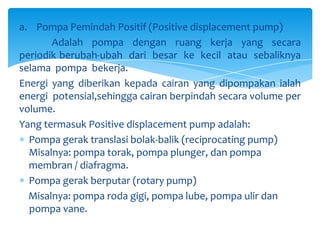

4. a. Pompa Pemindah Positif (Positive displacement pump)
Adalah pompa dengan ruang kerja yang secara
periodik berubah-ubah dari besar ke kecil atau sebaliknya
selama pompa bekerja.
Energi yang diberikan kepada cairan yang dipompakan ialah
energi potensial,sehingga cairan berpindah secara volume per
volume.
Yang termasuk Positive displacement pump adalah:
Pompa gerak translasi bolak-balik (reciprocating pump)
Misalnya: pompa torak, pompa plunger, dan pompa
membran / diafragma.
Pompa gerak berputar (rotary pump)
Misalnya: pompa roda gigi, pompa lube, pompa ulir dan
pompa vane.

5. b. Pompa Pemindah Non Positif (non positive displacement
pump)
Adalah pompa dengan ruang kerja yang tidak berubahubah saat pompa bekerja. Energi yang diberikan pada cairan
yang dipompakan adalah energi kecepatan, sehingga cairan
yang berpindah karena adanya perubahan energi kecepatan
yang kemudian diubah lagi menjadi energi mekanis dalam
rumah itu sendiri.
Yang termasuk pompa pemindah non positif adalah:
Pompa sentrifugal
Jenisnya: Radial flow, mixed flow, dan axial flow
Pompa Jet
Jenisnya: Turbin-impeler

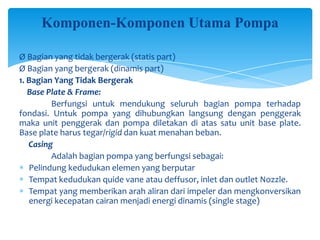

6. Komponen-Komponen Utama Pompa
Ø Bagian yang tidak bergerak (statis part)
Ø Bagian yang bergerak (dinamis part)
1. Bagian Yang Tidak Bergerak
Base Plate & Frame:
Berfungsi untuk mendukung seluruh bagian pompa terhadap
fondasi. Untuk pompa yang dihubungkan langsung dengan penggerak
maka unit penggerak dan pompa diletakan di atas satu unit base plate.
Base plate harus tegar/rigid dan kuat menahan beban.
Casing
Adalah bagian pompa yang berfungsi sebagai:
Pelindung kedudukan elemen yang berputar
Tempat kedudukan quide vane atau deffusor, inlet dan outlet Nozzle.
Tempat yang memberikan arah aliran dari impeler dan mengkonversikan
energi kecepatan cairan menjadi energi dinamis (single stage)

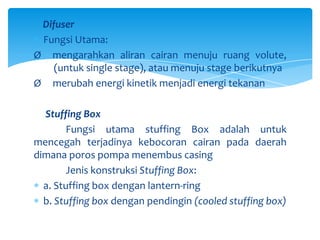

7. Difuser
Fungsi Utama:
Ø mengarahkan aliran cairan menuju ruang volute,
(untuk single stage), atau menuju stage berikutnya
Ø merubah energi kinetik menjadi energi tekanan
Stuffing Box
Fungsi utama stuffing Box adalah untuk
mencegah terjadinya kebocoran cairan pada daerah
dimana poros pompa menembus casing
Jenis konstruksi Stuffing Box:
a. Stuffing box dengan lantern-ring
b. Stuffing box dengan pendingin (cooled stuffing box)

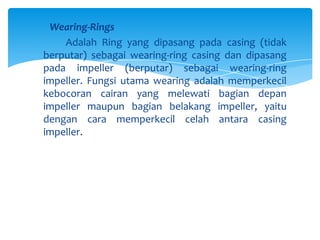

8. Wearing-Rings
Adalah Ring yang dipasang pada casing (tidak
berputar) sebagai wearing-ring casing dan dipasang
pada impeller (berputar) sebagai wearing-ring
impeller. Fungsi utama wearing adalah memperkecil
kebocoran cairan yang melewati bagian depan
impeller maupun bagian belakang impeller, yaitu
dengan cara memperkecil celah antara casing
impeller.

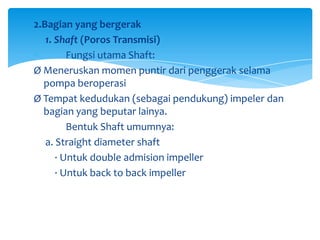

9. 2.Bagian yang bergerak
1. Shaft (Poros Transmisi)
Fungsi utama Shaft:
Ø Meneruskan momen puntir dari penggerak selama
pompa beroperasi
Ø Tempat kedudukan (sebagai pendukung) impeler dan
bagian yang beputar lainya.
Bentuk Shaft umumnya:
a. Straight diameter shaft
· Untuk double admision impeller
· Untuk back to back impeller

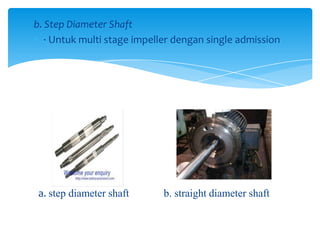

10. b. Step Diameter Shaft
· Untuk multi stage impeller dengan single admission
a. step diameter shaft
b. straight diameter shaft

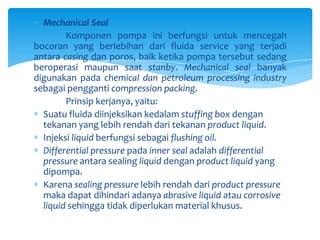

11. Mechanical Seal
Komponen pompa ini berfungsi untuk mencegah
bocoran yang berlebihan dari fluida service yang terjadi
antara casing dan poros, baik ketika pompa tersebut sedang
beroperasi maupun saat stanby. Mechanical seal banyak
digunakan pada chemical dan petroleum processing industry
sebagai pengganti compression packing.
Prinsip kerjanya, yaitu:
Suatu fluida diinjeksikan kedalam stuffing box dengan
tekanan yang lebih rendah dari tekanan product liquid.
Injeksi liquid berfungsi sebagai flushing oil.
Differential pressure pada inner seal adalah differential
pressure antara sealing liquid dengan product liquid yang
dipompa.
Karena sealing pressure lebih rendah dari product pressure
maka dapat dihindari adanya abrasive liquid atau corrosive
liquid sehingga tidak diperlukan material khusus.

12. Bantalan/ Bearing
Secara praktis semua jenis bantalan digunakan
pada
pompa
sentrifugal,
seperti:
bantalan
gesek, selongsong dan selimut. Bantalan (bearing)
sangat penting fungsinya dalam operasional
pompa, dimana bearing dapat berfungsi sebagai
penyangga poros yang dapat menahan vibrasi dari
putaran dan gaya aksial.
a. Bearing
b. tandem seal

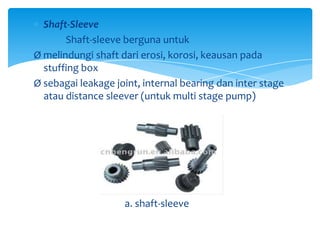

13. Shaft-Sleeve
Shaft-sleeve berguna untuk
Ø melindungi shaft dari erosi, korosi, keausan pada
stuffing box
Ø sebagai leakage joint, internal bearing dan inter stage
atau distance sleever (untuk multi stage pump)
a. shaft-sleeve

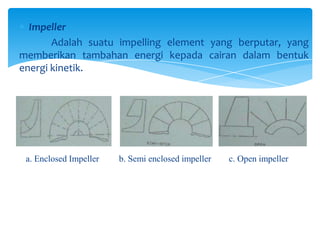

14. Impeller
Adalah suatu impelling element yang berputar, yang
memberikan tambahan energi kepada cairan dalam bentuk
energi kinetik.
a. Enclosed Impeller
b. Semi enclosed impeller
c. Open impeller

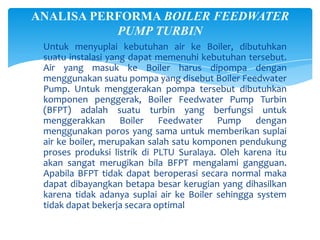

15. ANALISA PERFORMA BOILER FEEDWATER
PUMP TURBIN
Untuk menyuplai kebutuhan air ke Boiler, dibutuhkan
suatu instalasi yang dapat memenuhi kebutuhan tersebut.
Air yang masuk ke Boiler harus dipompa dengan
menggunakan suatu pompa yang disebut Boiler Feedwater
Pump. Untuk menggerakan pompa tersebut dibutuhkan
komponen penggerak, Boiler Feedwater Pump Turbin
(BFPT) adalah suatu turbin yang berfungsi untuk
menggerakkan Boiler Feedwater Pump dengan
menggunakan poros yang sama untuk memberikan suplai
air ke boiler, merupakan salah satu komponen pendukung
proses produksi listrik di PLTU Suralaya. Oleh karena itu
akan sangat merugikan bila BFPT mengalami gangguan.
Apabila BFPT tidak dapat beroperasi secara normal maka
dapat dibayangkan betapa besar kerugian yang dihasilkan
karena tidak adanya suplai air ke Boiler sehingga system
tidak dapat bekerja secara optimal

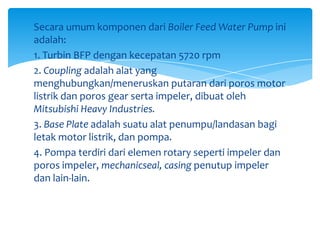

16. Secara umum komponen dari Boiler Feed Water Pump ini
adalah:
1. Turbin BFP dengan kecepatan 5720 rpm
2. Coupling adalah alat yang
menghubungkan/meneruskan putaran dari poros motor
listrik dan poros gear serta impeler, dibuat oleh
Mitsubishi Heavy Industries.
3. Base Plate adalah suatu alat penumpu/landasan bagi
letak motor listrik, dan pompa.
4. Pompa terdiri dari elemen rotary seperti impeler dan
poros impeler, mechanicseal, casing penutup impeler
dan lain-lain.

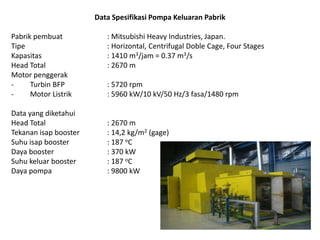

17. Data Spesifikasi Pompa Keluaran Pabrik
Pabrik pembuat
Tipe
Kapasitas
Head Total
Motor penggerak
Turbin BFP
Motor Listrik
Data yang diketahui
Head Total
Tekanan isap booster
Suhu isap booster
Daya booster
Suhu keluar booster
Daya pompa
: Mitsubishi Heavy Industries, Japan.
: Horizontal, Centrifugal Doble Cage, Four Stages
: 1410 m3/jam = 0.37 m3/s
: 2670 m
: 5720 rpm
: 5960 kW/10 kV/50 Hz/3 fasa/1480 rpm
: 2670 m
: 14,2 kg/m2 (gage)
: 187 oC
: 370 kW
: 187 oC
: 9800 kW

20. 

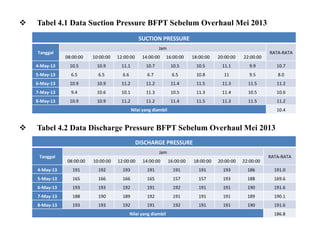

Tabel 4.1 Data Suction Pressure BFPT Sebelum Overhaul Mei 2013
SUCTION PRESSURE
Tanggal
Jam
RATA-RATA
08:00:00
10:00:00
12:00:00
14:00:00
16:00:00
18:00:00
20:00:00
22:00:00
4-May-13
10.5
10.9
11.1
10.7
10.5
10.5
11.1
9.9
10.7
5-May-13
6.5
6.5
6.6
6.7
6.5
10.8
11
9.5
8.0
6-May-13
10.9
10.9
11.2
11.2
11.4
11.5
11.3
11.5
11.2
7-May-13
9.4
10.6
10.1
11.3
10.5
11.3
11.4
10.5
10.6
8-May-13
10.9
10.9
11.2
11.2
11.4
11.5
11.3
11.5
11.2
Nilai yang diambil

10.4
Tabel 4.2 Data Discharge Pressure BFPT Sebelum Overhaul Mei 2013
DISCHARGE PRESSURE
Tanggal
Jam
RATA-RATA
08:00:00
10:00:00
12:00:00
14:00:00
16:00:00
18:00:00
20:00:00
22:00:00
4-May-13
191
192
193
191
191
191
193
186
191.0
5-May-13
165
166
166
165
157
157
193
188
169.6
6-May-13
193
193
192
191
192
191
191
190
191.6
7-May-13
188
190
189
192
191
191
191
189
190.1
8-May-13
193
193
192
191
192
191
191
190
191.6
Nilai yang diambil
186.8
