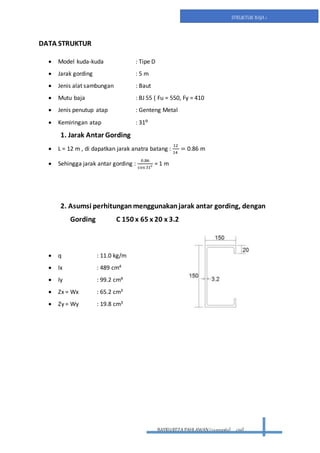

2. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
DATA STRUKTUR
Model kuda-kuda : Tipe D
Jarak gording : 5 m
Jenis alat sambungan : Baut
Mutu baja : BJ 55 ( Fu = 550, Fy = 410
Jenis penutup atap : Genteng Metal
Kemiringan atap : 31⁰
1. Jarak Antar Gording
L = 12 m , di dapatkan jarak anatra batang :
12
14
= 0.86 m
Sehingga jarak antar gording :
0.86
cos 31⁰
= 1 m
2. Asumsi perhitunganmenggunakanjarak antar gording, dengan
Gording C 150 x 65 x 20 x 3.2
q : 11.0 kg/m
Ix : 489 cm4
Iy : 99.2 cm4
Zx = Wx : 65.2 cm3
Zy = Wy : 19.8 cm3
3. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

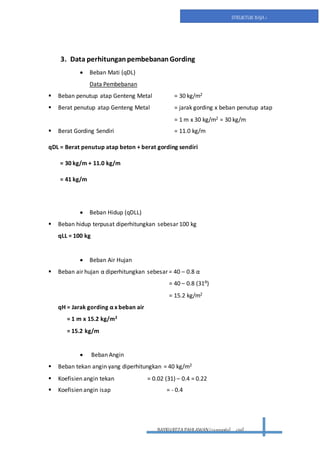

3. Data perhitunganpembebananGording
Beban Mati (qDL)
Data Pembebanan
Beban penutup atap Genteng Metal = 30 kg/m2
Berat penutup atap Genteng Metal = jarak gording x beban penutup atap
= 1 m x 30 kg/m2 = 30 kg/m
Berat Gording Sendiri = 11.0 kg/m
qDL = Berat penutup atap beton + berat gording sendiri
= 30 kg/m + 11.0 kg/m
= 41 kg/m
Beban Hidup (qDLL)
Beban hidup terpusat diperhitungkan sebesar 100 kg
qLL = 100 kg
Beban Air Hujan
Beban air hujan α diperhitungkan sebesar = 40 – 0.8 α
= 40 – 0.8 (31⁰)
= 15.2 kg/m2
qH = Jarak gording α x beban air
= 1 m x 15.2 kg/m2
= 15.2 kg/m
Beban Angin
Beban tekan angin yang diperhitungkan = 40 kg/m2
Koefisien angin tekan = 0.02 (31) – 0.4 = 0.22
Koefisien angin isap = - 0.4
4. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
qW tekan = 0.22 x 1 x 40 = 8.8 kg/m
qW isap = - 0.4 x 1 x 40 = -16 kg/m
Resume Beban Kerja
qDL = 41 kg/m
qLL = 100 kg
qH = 15.2 kg/m
qW tekan = 8.8 kg/m
qW isap = - 16 kg/m
4. Penyelesaian
Menghitung momen yang bekerja pada gording. Dengan asumsi tidak ada
trakstang.
Akiba Beban Mati
qy
qx
q
qDL = 41 kg/m
qx = qDL x (cos α)
= 41 kg/m x (cos 31)
= 34. 28 kg/m
qy = qDL x (sin α)
= 41 kg/m x (sin 31)
= 21.12 kg/m
5. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

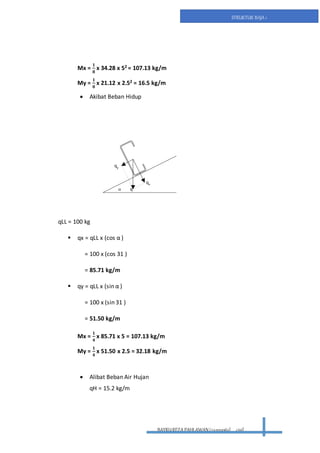

Mx =
𝟏
𝟖
x 34.28 x 52 = 107.13 kg/m
My =
𝟏
𝟖
x 21.12 x 2.52 = 16.5 kg/m
Akibat Beban Hidup
qy
qx
q
qLL = 100 kg
qx = qLL x (cos α )
= 100 x (cos 31 )
= 85.71 kg/m
qy = qLL x (sin α )
= 100 x (sin 31 )
= 51.50 kg/m
Mx =
𝟏
𝟒
x 85.71 x 5 = 107.13 kg/m
My =
𝟏
𝟒
x 51.50 x 2.5 = 32.18 kg/m
Alibat Beban Air Hujan
qH = 15.2 kg/m
6. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

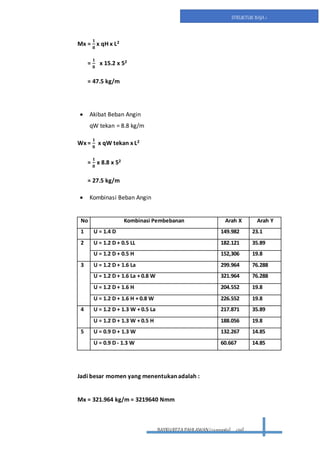

Mx =
𝟏
𝟖
x qH x L2
=
𝟏
𝟖
x 15.2 x 52
= 47.5 kg/m
Akibat Beban Angin
qW tekan = 8.8 kg/m
Wx =
𝟏
𝟖
x qW tekan x L2
=
𝟏
𝟖
x 8.8 x 52
= 27.5 kg/m
Kombinasi Beban Angin
No Kombinasi Pembebanan Arah X Arah Y
1 U = 1.4 D 149.982 23.1
2 U = 1.2 D + 0.5 LL 182.121 35.89
U = 1.2 D + 0.5 H 152,306 19.8
3 U = 1.2 D + 1.6 La 299.964 76.288
U = 1.2 D + 1.6 La + 0.8 W 321.964 76.288
U = 1.2 D + 1.6 H 204.552 19.8
U = 1.2 D + 1.6 H + 0.8 W 226.552 19.8
4 U = 1.2 D + 1.3 W + 0.5 La 217.871 35.89
U = 1.2 D + 1.3 W + 0.5 H 188.056 19.8
5 U = 0.9 D + 1.3 W 132.267 14.85
U = 0.9 D - 1.3 W 60.667 14.85
Jadi besar momen yang menentukan adalah :
Mx = 321.964 kg/m = 3219640 Nmm

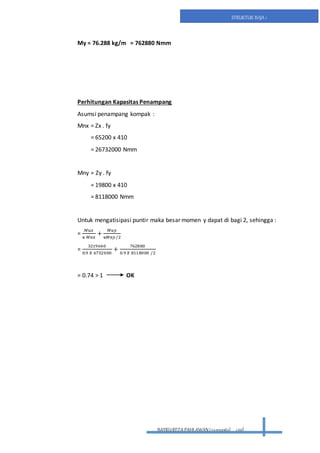

7. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
My = 76.288 kg/m = 762880 Nmm
Perhitungan Kapasitas Penampang
Asumsi penampang kompak :
Mnx = Zx . fy
= 65200 x 410
= 26732000 Nmm
Mny = Zy . fy
= 19800 x 410
= 8118000 Nmm
Untuk mengatisipasi puntir maka besar momen y dapat di bagi 2, sehingga :
=
𝑀𝑢𝑥
ᴓ 𝑀𝑛𝑥
+
𝑀𝑢𝑦
ᴓ𝑀𝑛𝑦/2
=
3219640
0.9 𝑋 6732000
+
762880
0.9 𝑋 8118000 /2
= 0.74 > 1 OK
8. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
Beban ultimate
qDL = 41 kg/m
qUx (α) = ( 1.4 x qDL ) sin α
= ( 1.4 x 41 kg/m ) sin 31
= 29.563 kg/m
qUx (α) = ( 1.2 x qDL ) sin α + 0.8 qWtekan
= ( 1.2 x 41 kg/m ) sin 31 + 0.8 x 8.8 kg/m
= 32.38 kg/m
qUx (α) = ( 1.2 x qDL ) + ( 0.5 x qH ) sin α
= ( 1.2 x 41 kg/m ) + ( 0.5 x 15.2 kg/m) sin 31
= 53.11 kg/m Menentukan
qDL = 41 kg/m
qUy (α) = (1,4 x qDL) cos α
= (1,4 x 41 kg/m) cos 31
= 49.2 kg/m
qUy (α) = (1,2 x qDL) cos α+ 0,8 qWtekan
= (1,2 x 41 kg/m) cos 31 + 0,8 x 8.8 kg/m
= 49.21 kg/m
qUy (α) = (1,2 x qDL) + (0,5 x qH) cos α
= (1,2 x 41 kg/m) + (0,5 x 15.2 kg/m) cos 31
= 55.71 kg/m Menentukan
pUx (α) = (1,4 x P) sinα

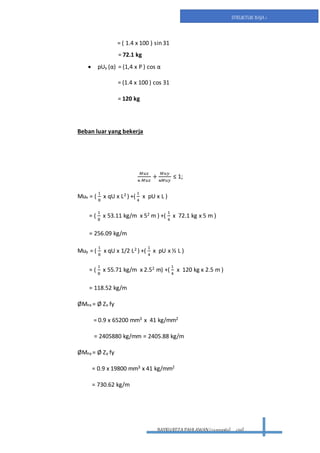

9. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
= ( 1.4 x 100 ) sin 31
= 72.1 kg
pUy (α) = (1,4 x P ) cos α
= (1.4 x 100 ) cos 31
= 120 kg
Beban luar yang bekerja
𝑀𝑢𝑥
ᴓ 𝑀𝑢𝑥
+
𝑀𝑢𝑦
ᴓ𝑀𝑢𝑦
≤ 1;
Mux = (
1
8
x qU x L2 ) +(
1
4
x pU x L )
= (
1
8
x 53.11 kg/m x 52 m ) +(
1
4
x 72.1 kg x 5 m )
= 256.09 kg/m
Muy = (
1
8
x qU x 1/2 L2 ) +(
1
4
x pU x ½ L )
= (
1
8
x 55.71 kg/m x 2.52 m) +(
1
4
x 120 kg x 2.5 m )
= 118.52 kg/m
ØMnx = Ø Zx fy
= 0.9 x 65200 mm3 x 41 kg/mm2
= 2405880 kg/mm = 2405.88 kg/m
ØMny = Ø Zy fy
= 0.9 x 19800 mm3 x 41 kg/mm2
= 730.62 kg/m
10. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
𝑀𝑢𝑥
ᴓ 𝑀𝑛𝑥
+
𝑀𝑢𝑦
ᴓ𝑀𝑛𝑦
≤ 1;
256 .09
0.9 𝑥 2405.88
+
118.52
0.9 𝑥 730.62
≤ 1;
0.29 ≤ 1 OK
Perencanaan Trakstang
Pembebanan Trakstang
Beban berat gording C 150 x 75 x 20 x 4.5
Berat sendiri gording : 11 kg/m = 110 N/m
8 𝑥 110
7
= 125.71 N/m2
Beban akibat air hujan
Berat air hujan (α) = 15.2 kg/m2 = 152 N/m2
Berat (α) = 152 x Sin 31 = 78.28
Beban penutup atap
11. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

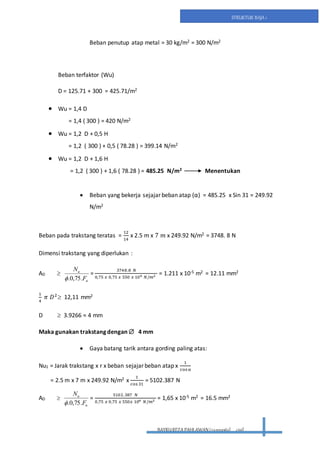

Beban penutup atap metal = 30 kg/m2 = 300 N/m2
Beban terfaktor (Wu)
D = 125.71 + 300 = 425.71/m2
Wu = 1,4 D
= 1,4 ( 300 ) = 420 N/m2
Wu = 1,2 D + 0,5 H
= 1,2 ( 300 ) + 0,5 ( 78.28 ) = 399.14 N/m2
Wu = 1,2 D + 1,6 H
= 1,2 ( 300 ) + 1,6 ( 78.28 ) = 485.25 N/m2 Menentukan
Beban yang bekerja sejajar beban atap (α) = 485.25 x Sin 31 = 249.92
N/m2
Beban pada trakstang teratas =
12
14
x 2.5 m x 7 𝑚 x 249.92 N/m2 = 3748. 8 N
Dimensi trakstang yang diperlukan :
AD
u
u
F
N
.75,0.
=
3748.8 𝑁
0,75 𝑥 0,75 𝑥 550 𝑥 106 𝑁/𝑚2 = 1.211 x 10-5 m2 = 12.11 mm2
1
4
𝜋 𝐷2
12,11 mm2
D 3.9266 ≈ 4 mm
Maka gunakan trakstang dengan 4 mm
Gaya batang tarik antara gording paling atas:
Nu1 = Jarak trakstang x r x beban sejajar beban atap x
1
cos α
= 2.5 m x 7 m x 249.92 N/m2 x
1
cos 31
= 5102.387 N
AD
u
u
F
N
.75,0.
=
5102.387 𝑁
0,75 𝑥 0,75 𝑥 550𝑥 106 𝑁/𝑚2 = 1,65 x 10-5 m2 = 16.5 mm2
12. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

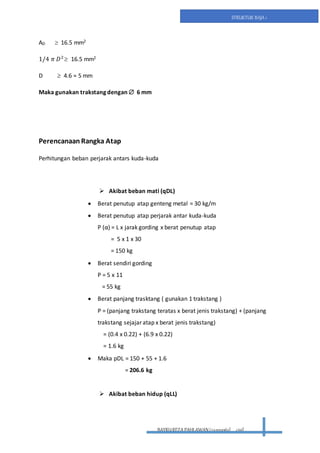

AD 16.5 mm2
1/4 𝜋 𝐷2
16.5 mm2
D 4.6 ≈ 5 mm
Maka gunakan trakstang dengan 6 mm
Perencanaan Rangka Atap
Perhitungan beban perjarak antars kuda-kuda
Akibat beban mati (qDL)
Berat penutup atap genteng metal = 30 kg/m
Berat penutup atap perjarak antar kuda-kuda
P (α) = L x jarak gording x berat penutup atap
= 5 x 1 x 30
= 150 kg
Berat sendiri gording
P = 5 x 11
= 55 kg
Berat panjang trasktang ( gunakan 1 trakstang )
P = (panjang trakstang teratas x berat jenis trakstang) + (panjang
trakstang sejajar atap x berat jenis trakstang)
= (0.4 x 0.22) + (6.9 x 0.22)
= 1.6 kg
Maka pDL = 150 + 55 + 1.6
= 206.6 kg
Akibat beban hidup (qLL)
13. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1
Beban hidup terpusat diperhitungkan sebesar P = 100 kg/m
Untuk beban hidup, semua daerah yang sama yaitu
pLL = 100 x 5
= 500 kg
Berat air hujan (qH)
Beban air hujan diperhitungkan sebesar = 40 – 0.8 α
= 40 – 0.8 31⁰
= 15.2 kg/m2
Beban air hujan terhadap gording perjarak antar kuda-kuda
PH α, jarak 1 = jarak gording x L beban air hujan
= 1 x 5 x 15.2
= 76 kg
Beban angin (qW)
Besar beban tekan angin diperhitungkan sebesar = 40 kg/m2
Koefisien angin tekan α = 0.02 (31⁰) – 0.4 = 0.22
Beban angin tekan perjarak antara kuda-kuda
qW (tekan) α = koefisien angin x a x L x beban tekan angin
= 0.22 x 1 x 5 x 40
= 44 kg
Beban angin hisap perjarak antar kuda-kuda
qW (hisap) α = koefisien angina hisap x a x L x beban tekan angina
= -0.4 x 1 x 5 x 40
= -80 kg
14. BAYRUREZA PAHLAWAN(2411131063) civil
STRUKTUR BAJA 1

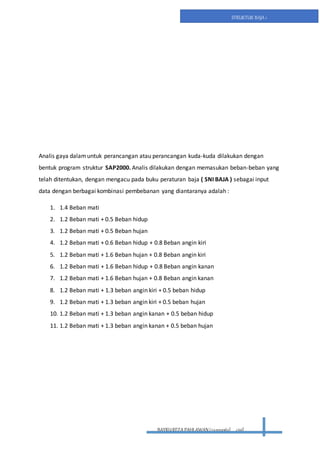

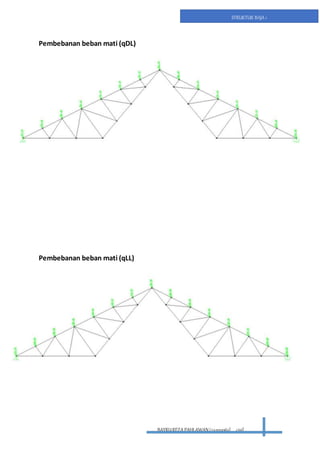

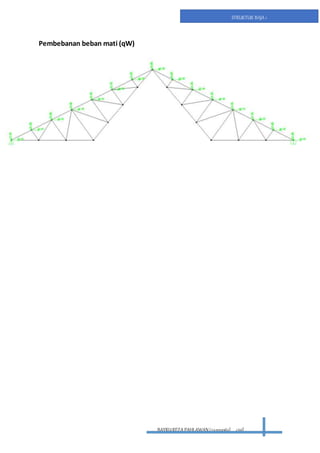

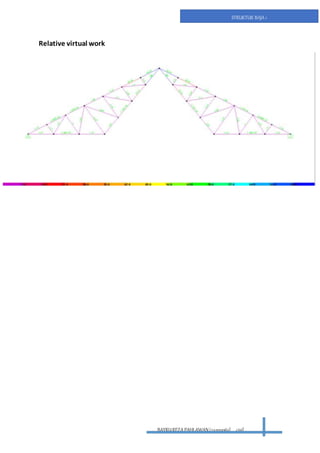

Analis gaya dalamuntuk perancangan atau perancangan kuda-kuda dilakukan dengan
bentuk program struktur SAP2000. Analis dilakukan dengan memasukan beban-beban yang
telah ditentukan, dengan mengacu pada buku peraturan baja ( SNI BAJA ) sebagai input
data dengan berbagai kombinasi pembebanan yang diantaranya adalah :
1. 1.4 Beban mati
2. 1.2 Beban mati + 0.5 Beban hidup
3. 1.2 Beban mati + 0.5 Beban hujan
4. 1.2 Beban mati + 0.6 Beban hidup + 0.8 Beban angin kiri
5. 1.2 Beban mati + 1.6 Beban hujan + 0.8 Beban angin kiri
6. 1.2 Beban mati + 1.6 Beban hidup + 0.8 Beban angin kanan
7. 1.2 Beban mati + 1.6 Beban hujan + 0.8 Beban angin kanan
8. 1.2 Beban mati + 1.3 beban angin kiri + 0.5 beban hidup
9. 1.2 Beban mati + 1.3 beban angin kiri + 0.5 beban hujan
10. 1.2 Beban mati + 1.3 beban angin kanan + 0.5 beban hidup
11. 1.2 Beban mati + 1.3 beban angin kanan + 0.5 beban hujan
