1. MINI PROJECT #1
DOSEN : RIRIT APRILIN
OLEH :
PERDANA RAFI SETYO
541511881

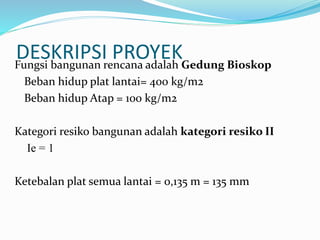

2. DESKRIPSI PROYEKFungsi bangunan rencana adalah Gedung Bioskop
Beban hidup plat lantai= 400 kg/m2
Beban hidup Atap = 100 kg/m2
Kategori resiko bangunan adalah kategori resiko II
Ie = 1
Ketebalan plat semua lantai = 0,135 m = 135 mm

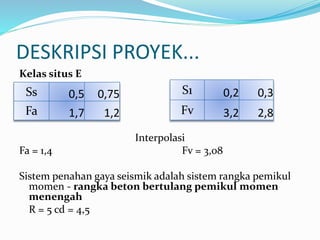

3. DESKRIPSI PROYEK...
Kelas situs E
Ss = 0,65 S1 = 0,23
Interpolasi
Fa = 1,4 Fv = 3,08
Sistem penahan gaya seismik adalah sistem rangka pemikul
momen - rangka beton bertulang pemikul momen
menengah
R = 5 cd = 4,5
Ss 0,5 0,75
Fa 1,7 1,2
S1 0,2 0,3
Fv 3,2 2,8

4. DESKRIPSI PROYEK...
Menghitung DL & LL tiap lantai
 plat Atap
DL
Berat sendiri beton = 337,5 kg/m2
Berat sendiri mortar setebal 3 cm = 63 kg/m2
Plafon & ME = 18 kg/m2
TOTAL DL = 418,5 kg/m2
LL
Beban hidup plat atap 100 kg/m2
TOTAL LL =100 kg/m2

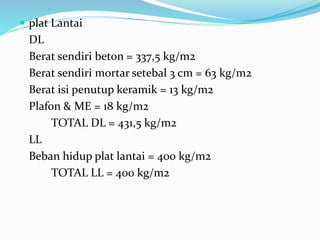

5.  plat Lantai
DL
Berat sendiri beton = 337,5 kg/m2
Berat sendiri mortar setebal 3 cm = 63 kg/m2
Berat isi penutup keramik = 13 kg/m2
Plafon & ME = 18 kg/m2
TOTAL DL = 431,5 kg/m2
LL
Beban hidup plat lantai = 400 kg/m2
TOTAL LL = 400 kg/m2

6. FLOOR PLAN
1F (KOLOM = 50/50 CM ; BALOK = 40/50 CM)
2F-5F (KOLOM = 40/40 CM ; BALOK = 30/40 CM)
6F-7F (KOLOM = 30/30 CM ; BALOK = 25/30 CM)

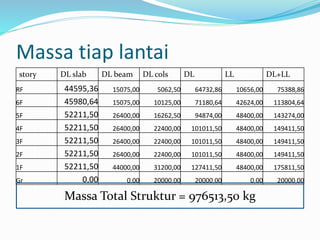

7. Massa tiap lantai
story DL slab DL beam DL cols DL LL DL+LL
RF 44595,36 15075,00 5062,50 64732,86 10656,00 75388,86
6F 45980,64 15075,00 10125,00 71180,64 42624,00 113804,64
5F 52211,50 26400,00 16262,50 94874,00 48400,00 143274,00
4F 52211,50 26400,00 22400,00 101011,50 48400,00 149411,50
3F 52211,50 26400,00 22400,00 101011,50 48400,00 149411,50
2F 52211,50 26400,00 22400,00 101011,50 48400,00 149411,50
1F 52211,50 44000,00 31200,00 127411,50 48400,00 175811,50
Gr 0,00 0,00 20000,00 20000,00 0,00 20000,00
Massa Total Struktur = 976513,50 kg

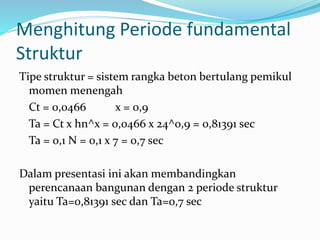

8. Menghitung Periode fundamental
Struktur
Tipe struktur = sistem rangka beton bertulang pemikul
momen menengah
Ct = 0,0466 x = 0,9
Ta = Ct x hn^x = 0,0466 x 24^0,9 = 0,81391 sec
Ta = 0,1 N = 0,1 x 7 = 0,7 sec
Dalam presentasi ini akan membandingkan
perencanaan bangunan dengan 2 periode struktur
yaitu Ta=0,81391 sec dan Ta=0,7 sec

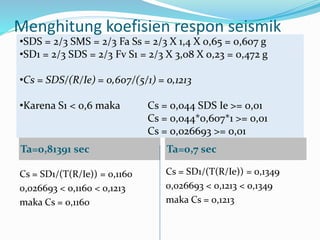

9. Menghitung koefisien respon seismik
Ta=0,81391 sec Ta=0,7 sec
Cs = SD1/(T(R/Ie)) = 0,1160
0,026693 < 0,1160 < 0,1213
maka Cs = 0,1160
Cs = SD1/(T(R/Ie)) = 0,1349
0,026693 < 0,1213 < 0,1349
maka Cs = 0,1213
•SDS = 2/3 SMS = 2/3 Fa Ss = 2/3 X 1,4 X 0,65 = 0,607 g
•SD1 = 2/3 SDS = 2/3 Fv S1 = 2/3 X 3,08 X 0,23 = 0,472 g
•Cs = SDS/(R/Ie) = 0,607/(5/1) = 0,1213
•Karena S1 < 0,6 maka Cs = 0,044 SDS Ie >= 0,01
Cs = 0,044*0,607*1 >= 0,01
Cs = 0,026693 >= 0,01

10. Calculate the seismic base shear
Ta=0,81391 sec Ta=0,7 sec
V = Cs x W = 0,1160 x 976513,50
= 113323,3767 kg
2,5 >= T = 0,81391 >= 0,5
nilai k didapat dari hasil
interpolasi
k = 1,156955
V = Cs x W = 0,1213 x 976513,50
= 118483,638 kg
2,5 >= T = 0,7 >= 0,5
nilai k didapat dari hasil
interpolasi
k = 1,100000
T k
0,5 1
2,5 2

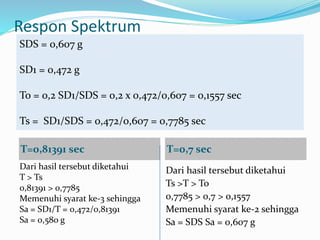

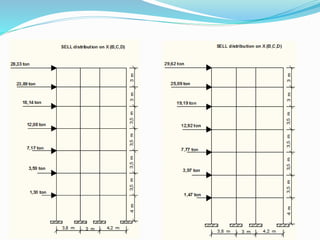

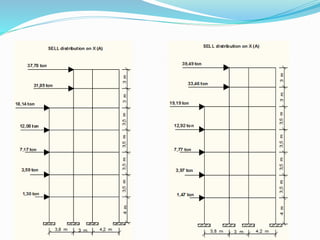

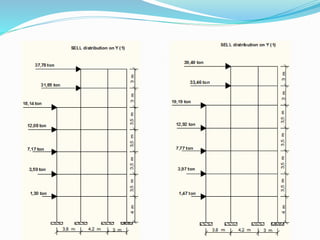

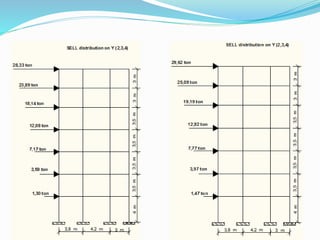

15. Respon Spektrum
T=0,81391 sec T=0,7 sec
Dari hasil tersebut diketahui
T > Ts
0,81391 > 0,7785
Memenuhi syarat ke-3 sehingga
Sa = SD1/T = 0,472/0,81391
Sa = 0,580 g
Dari hasil tersebut diketahui
Ts >T > To
0,7785 > 0,7 > 0,1557
Memenuhi syarat ke-2 sehingga
Sa = SDS Sa = 0,607 g
SDS = 0,607 g
SD1 = 0,472 g
To = 0,2 SD1/SDS = 0,2 x 0,472/0,607 = 0,1557 sec
Ts = SD1/SDS = 0,472/0,607 = 0,7785 sec

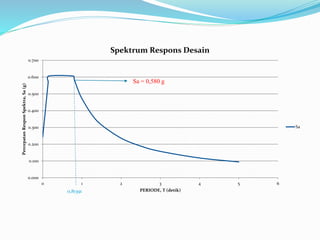

16. 0.000
0.100
0.200
0.300
0.400
0.500
0.600
0.700
0 1 2 3 4 5 6
PercepatanResponSpektra,Sa(g)
PERIODE, T (detik)
Spektrum Respons Desain
Sa
Sa = 0,580 g
0,81391

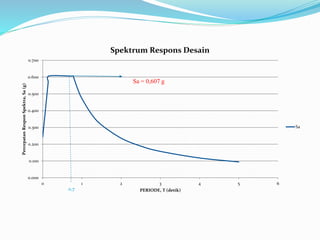

17. 0.000
0.100
0.200
0.300
0.400
0.500
0.600
0.700
0 1 2 3 4 5 6
PercepatanResponSpektra,Sa(g)
PERIODE, T (detik)
Spektrum Respons Desain
Sa
Sa = 0,607 g
0,7
