Dokumen ini membandingkan sistem PAL dan NTSC untuk sinyal video televisi. PAL digunakan di sebagian besar dunia kecuali Amerika, sementara NTSC banyak digunakan di Asia Timur. PAL memiliki 625 garis per frame dan 50 frame per detik, sementara NTSC memiliki 525 garis per frame dan 60 frame per detik. Dokumen ini juga membandingkan frekuensi horisontal, vertikal, dan subpembawa warna untuk sistem PAL dan NTSC.

1. PERBEDAAN SISTEM PAL DAN
NTSC
MENJELASKAN DASAR-DASAR SINYAL VIDEO
064.KK.01
By. Eko Supriyadi, SPd

2. Teknologi dan Rekayasa

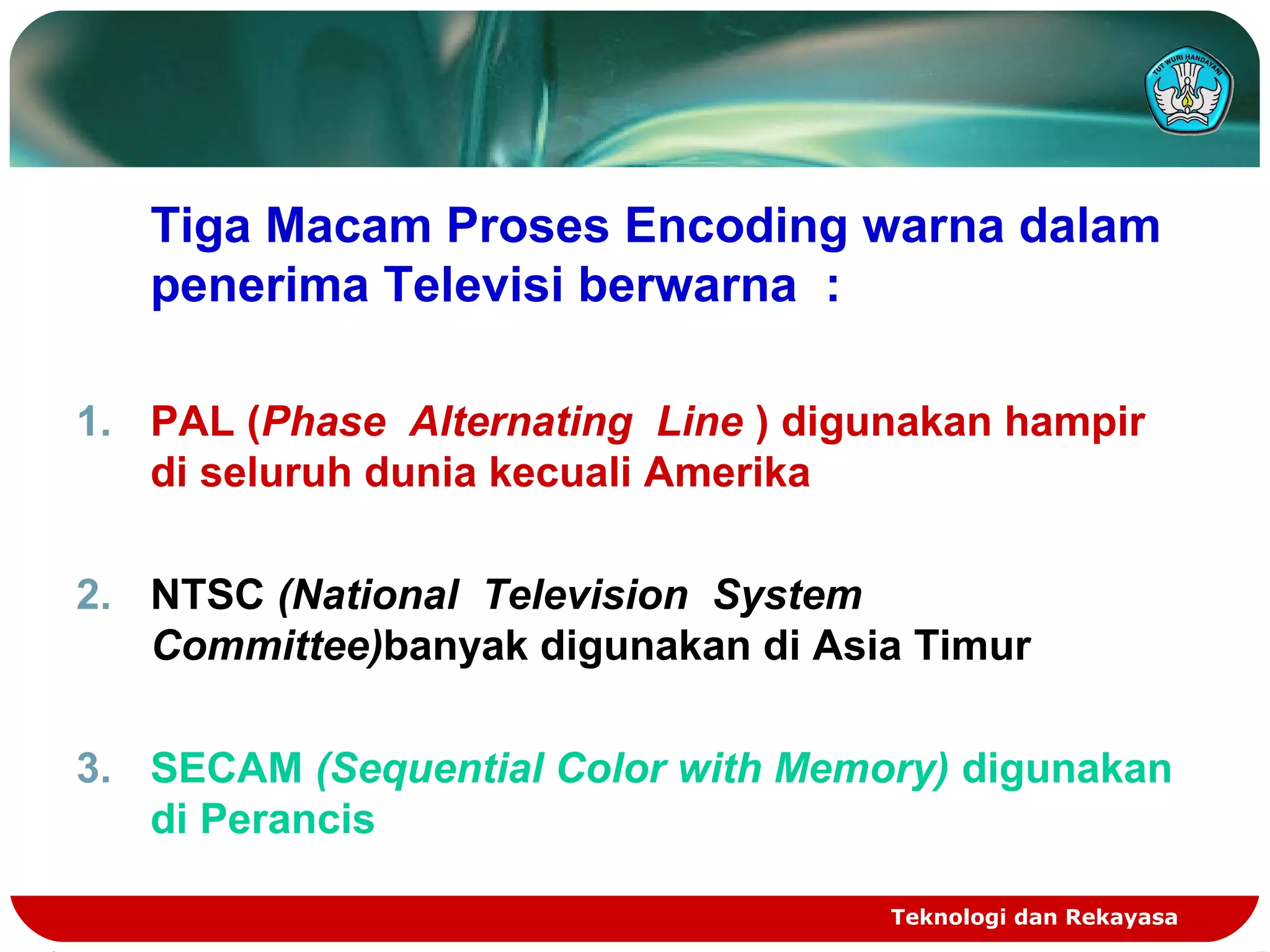

Tiga Macam Proses Encoding warna dalam
penerima Televisi berwarna :
1. PAL (Phase Alternating Line ) digunakan hampir
di seluruh dunia kecuali Amerika
2. NTSC (National Television System
Committee)banyak digunakan di Asia Timur
3. SECAM (Sequential Color with Memory) digunakan
di Perancis

3. Teknologi dan Rekayasa

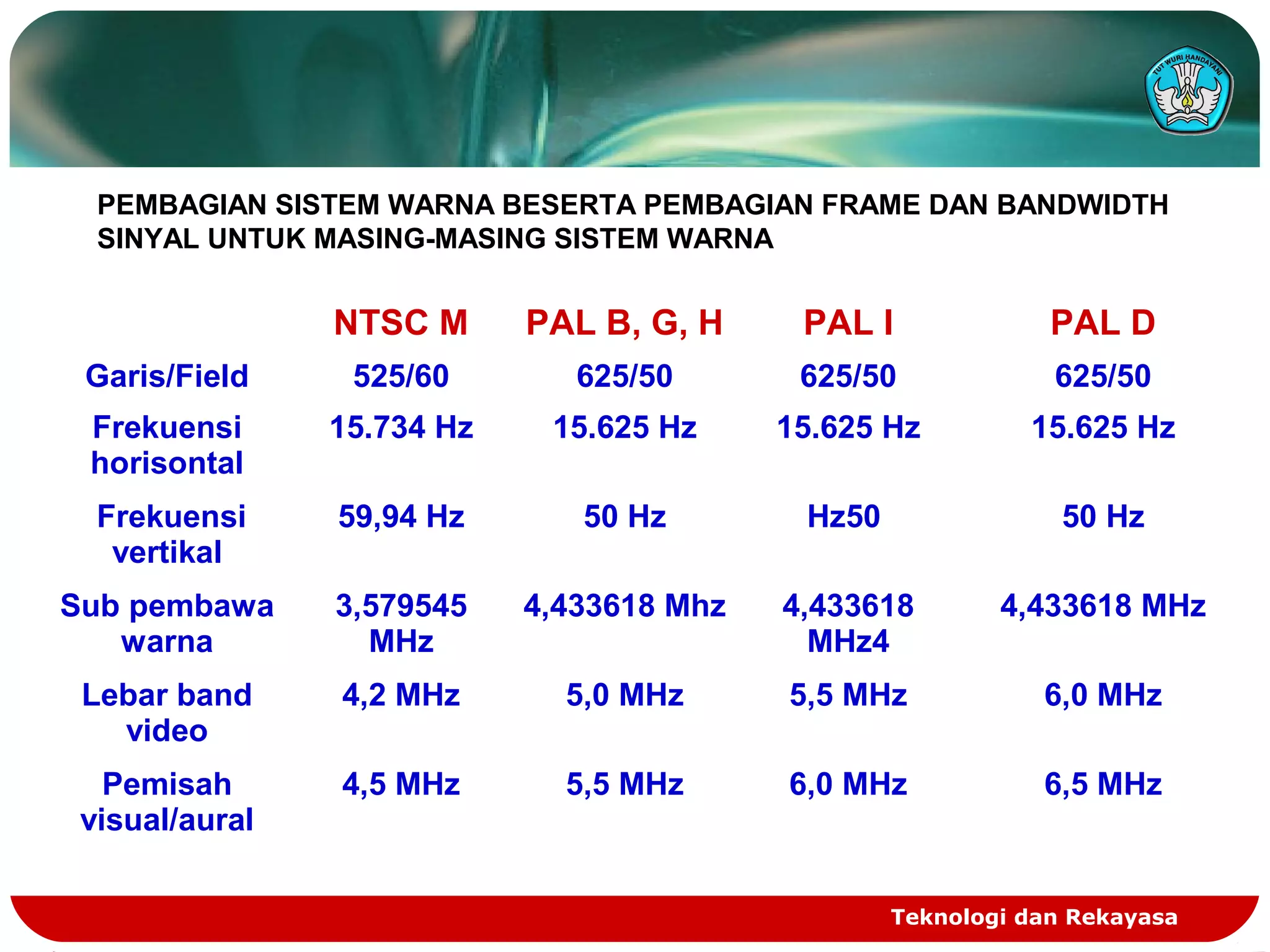

NTSC M PAL B, G, H PAL I PAL D
Garis/Field 525/60 625/50 625/50 625/50
Frekuensi
horisontal
15.734 Hz 15.625 Hz 15.625 Hz 15.625 Hz
Frekuensi
vertikal
59,94 Hz 50 Hz Hz50 50 Hz
Sub pembawa
warna
3,579545
MHz
4,433618 Mhz 4,433618
MHz4
4,433618 MHz
Lebar band
video
4,2 MHz 5,0 MHz 5,5 MHz 6,0 MHz
Pemisah
visual/aural
4,5 MHz 5,5 MHz 6,0 MHz 6,5 MHz
PEMBAGIAN SISTEM WARNA BESERTA PEMBAGIAN FRAME DAN BANDWIDTH
SINYAL UNTUK MASING-MASING SISTEM WARNA

4. Teknologi dan Rekayasa

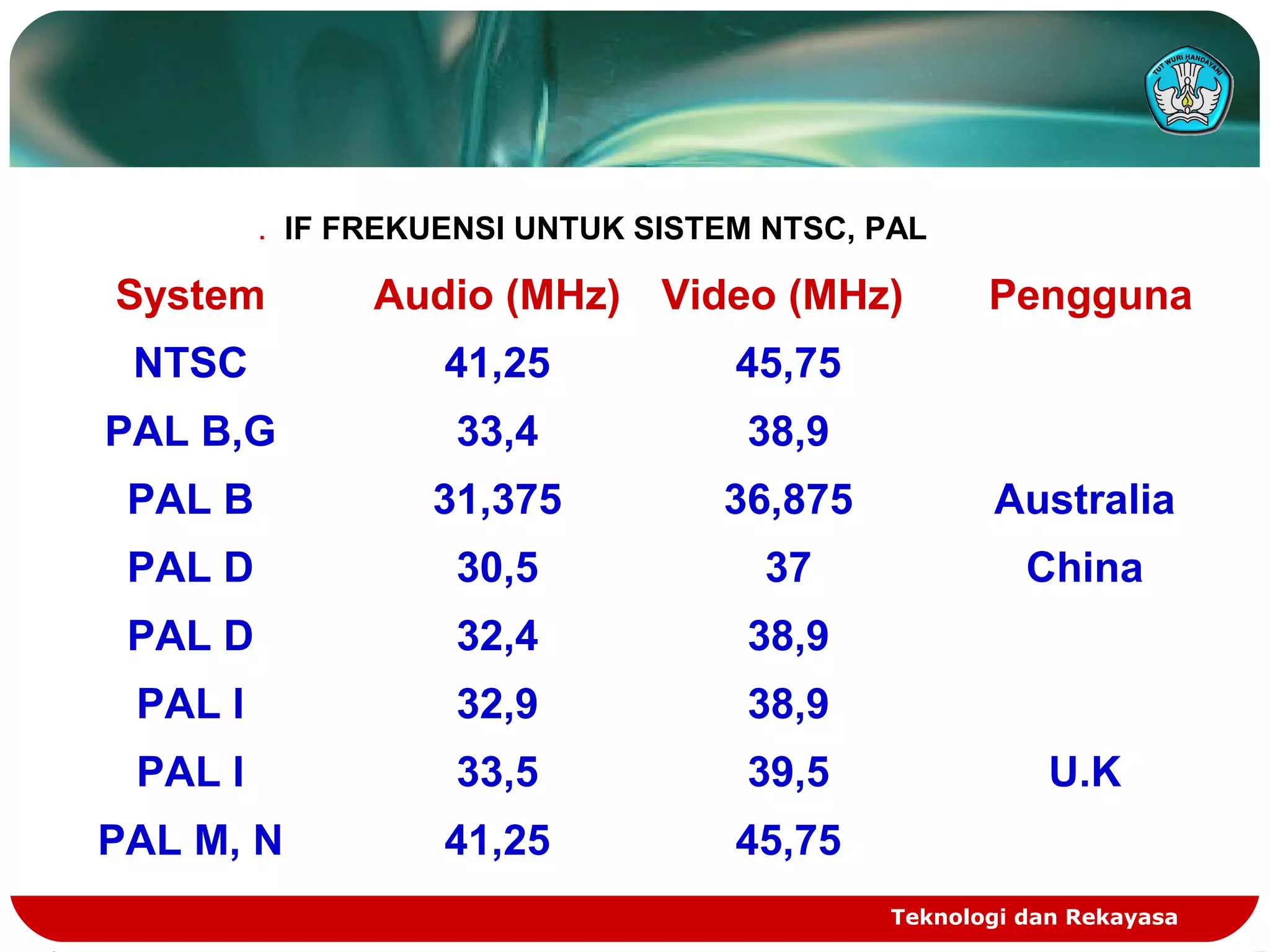

System Audio (MHz) Video (MHz) Pengguna
NTSC 41,25 45,75
PAL B,G 33,4 38,9
PAL B 31,375 36,875 Australia
PAL D 30,5 37 China
PAL D 32,4 38,9
PAL I 32,9 38,9
PAL I 33,5 39,5 U.K
PAL M, N 41,25 45,75
. IF FREKUENSI UNTUK SISTEM NTSC, PAL

5. SELESAI
Teknologi dan Rekayasa
By. EKO SUPRIYADI, SPd
SMK RISTEK KIKIN JAKARTA

6. SELESAI
Teknologi dan Rekayasa
By. EKO SUPRIYADI, SPd
SMK RISTEK KIKIN JAKARTA
