Tài liệu trình bày các tiêu chí và kỹ thuật đánh giá phim toàn cảnh, bao gồm chỉ định, chống chỉ định, và cách nhận diện tổn thương cơ bản. Nó cũng mô tả nguyên lý hoạt động của thiết bị chụp phim, cấu trúc giải phẫu có thể thấy và các loại hình ảnh như hình ảnh đơn, kép và ma. Cuối cùng, tài liệu nêu rõ ưu nhược điểm của phương pháp chụp phim toàn cảnh và các lỗi có thể xảy ra khi chụp.

1. Chụp phim toàn cảnh
Panorama
videoplayback_3.FLV
videoplayback_23.MP4

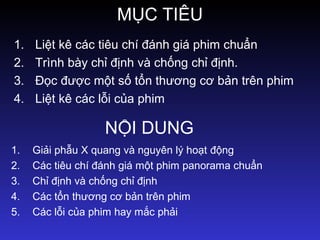

2. MỤC TIÊU
1. Liệt kê các tiêu chí đánh giá phim chuẩn
2. Trình bày chỉ định và chống chỉ định.
3. Đọc được một số tổn thương cơ bản trên phim
4. Liệt kê các lỗi của phim
1. Giải phẫu X quang và nguyên lý hoạt động
2. Các tiêu chí đánh giá một phim panorama chuẩn
3. Chỉ định và chống chỉ định
4. Các tổn thương cơ bản trên phim
5. Các lỗi của phim hay mắc phải
NỘI DUNG

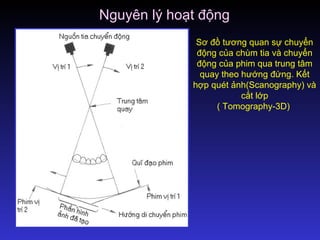

3. Sơ đồ tương quan sự chuyển
động của chùm tia và chuyển
động của phim qua trung tâm
quay theo hướng đứng. Kết
hợp quét ảnh(Scanography) và
cắt lớp
( Tomography-3D)
Nguyên lý hoạt động

4. Sơ đồ tương quan sự chuyển động của chùm tia
và phim qua trung tâm quay theo hướng ngang
Trung
tâm
quay
Mặt
phẳng
phim
Nguyên lý hoạt động

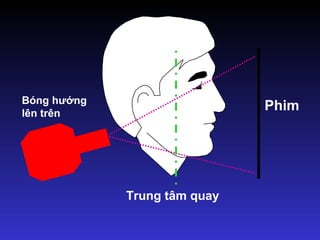

5. Trung tâm quay
PhimBóng hướng
lên trên

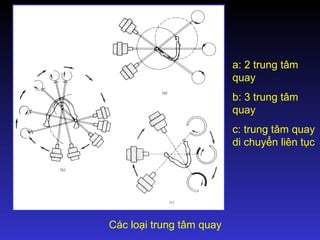

6. Các loại trung tâm quay
a: 2 trung tâm
quay
b: 3 trung tâm
quay
c: trung tâm quay
di chuyển liên tục

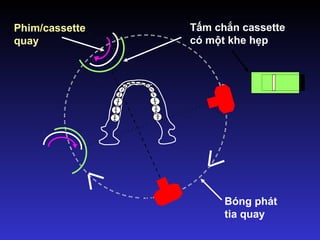

7. Tấm chắn cassette
có một khe hẹp
Bóng phát
tia quay
Phim/cassette
quay

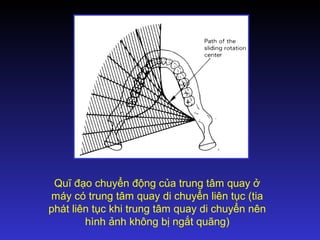

8. Quĩ đạo chuyển động của trung tâm quay ở
máy có trung tâm quay di chuyển liên tục (tia
phát liên tục khi trung tâm quay di chuyển nên
hình ảnh không bị ngắt quãng)

9. Trung tâm quay
phía trước
Quĩ đạo chuyển động
của trung tâm quay
Trung tâm quay
phía bên

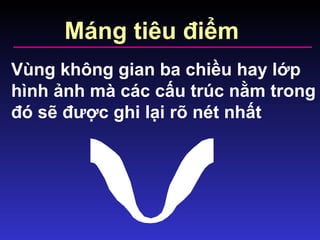

10. Máng tiêu điểm
Vùng không gian ba chiều hay lớp
hình ảnh mà các cấu trúc nằm trong
đó sẽ được ghi lại rõ nét nhất

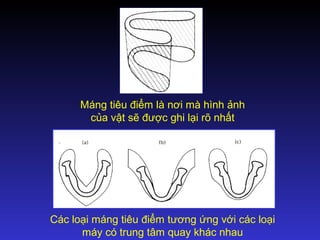

11. Các loại máng tiêu điểm tương ứng với các loại
máy có trung tâm quay khác nhau
Máng tiêu điểm là nơi mà hình ảnh
của vật sẽ được ghi lại rõ nhất

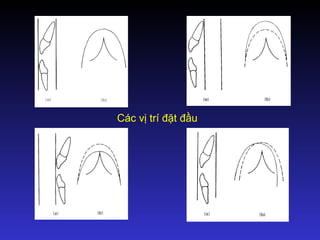

12. Các vị trí đặt đầu

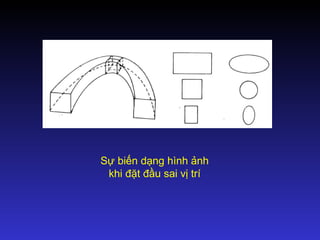

13. Sự biến dạng hình ảnh
khi đặt đầu sai vị trí

14. Không thấy được
Ít rõ
Rõ nhất

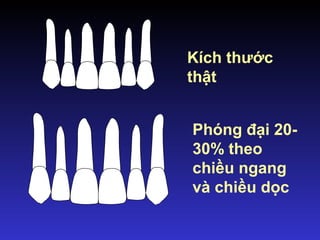

15. Kích thước
thật
Phóng đại 20-
30% theo
chiều ngang
và chiều dọc

16. a
b
Với loại máy có 2 trung tâm quay, trong quá trình chụp, khi
trung tâm quay đổi từ vị trí (a) sang vị trí (b) thì máy tạm
ngừng phát tia vì vậy hình ảnh bị ngắt quãng ở vùng cằm

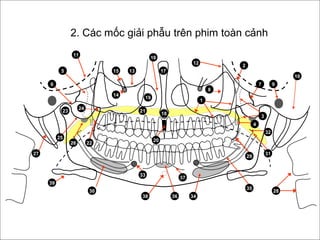

17. 24
23
28
27
18
17
19
14
1315
20
8
10
97
29
37
38
33
30
39
3
5
11
21
6
1
12
16
31
32
25
4
26
34
35
36
22
2
2. Các mốc giải phẫu trên phim toàn cảnh

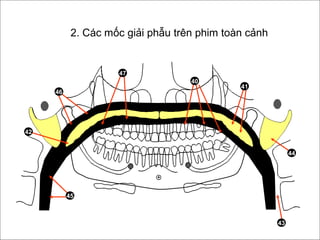

18. 41
40
47
45
46
43
44
42
2. Các mốc giải phẫu trên phim toàn cảnh

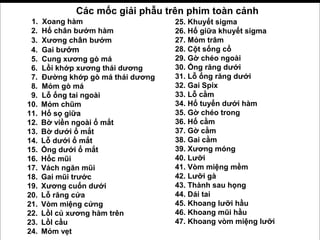

19. 2. Các mốc giải phẫu trên phim toàn cảnh
1. Xoang hàm
2. Hố chân bướm hàm
3. Xương chân bướm
4. Gai bướm
5. Cung xương gò má
6. Lồi khớp xương thái dương
7. Đường khớp gò má thái dương
8. Mỏm gò má
9. Lỗ ống tai ngoài
10. Mỏm chũm
11. Hố sọ giữa
12. Bờ viền ngoài ổ mắt
13. Bờ dưới ổ mắt
14. Lỗ dưới ổ mắt
15. Ống dưới ổ mắt
16. Hốc mũi
17. Vách ngăn mũi
18. Gai mũi trước
19. Xương cuốn dưới
20. Lỗ răng cửa
21. Vòm miệng cứng
22. LồI củ xương hàm trên
23. LồI cầu
24. Mỏm vẹt
25. Khuyết sigma
26. Hố giữa khuyết sigma
27. Mỏm trâm
28. Cột sống cổ
29. Gờ chéo ngoài
30. Ống răng dưới
31. Lỗ ống răng dưới
32. Gai Spix
33. Lỗ cằm
34. Hố tuyến dưới hàm
35. Gờ chéo trong
36. Hố cằm
37. Gờ cằm
38. Gai cằm
39. Xương móng
40. Lưỡi
41. Vòm miệng mềm
42. Lưỡi gà
43. Thành sau họng
44. Dái tai
45. Khoang lưỡi hầu
46. Khoang mũi hầu
47. Khoang vòm miệng lưỡi

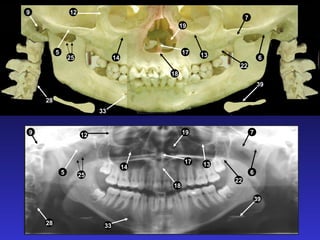

20. 33
255
28
9 12
14
18
17
19
22
13
7
6
39
9
5
25
28
14
33
12
18
17
19
13
22
7
39
6

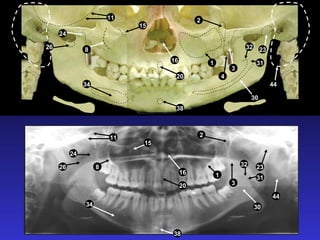

21. 8
20
11
15
116
3
30
44
32 23
2
31
26
38
34
24
8
20
11
15
1
2
3
30
44
32 23
31
38
34
16
24
26
4

22. 40
43
43
42
42
4121
40
21
46
46
41
45
45
47
47

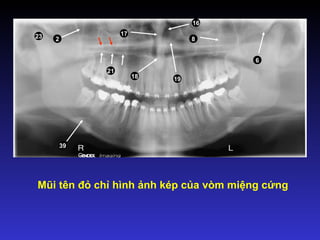

23. Mũi tên đỏ chỉ hình ảnh kép của vòm miệng cứng
2 8
19
17
18
6
16
21
23
39

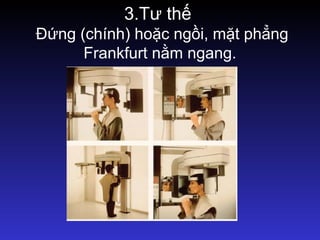

24. 3.Tư thế
Đứng (chính) hoặc ngồi, mặt phẳng
Frankfurt nằm ngang.

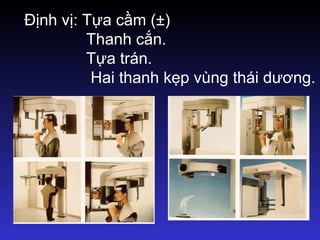

25. Định vị: Tựa cầm (±)
Thanh cắn.
Tựa trán.
Hai thanh kẹp vùng thái dương.

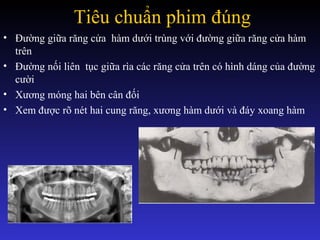

26. Tiêu chuẩn phim đúng
• Đường giữa răng cửa hàm dưới trùng với đường giữa răng cửa hàm
trên
• Đường nối liên tục giữa rìa các răng cửa trên có hình dáng của đường
cười
• Xương móng hai bên cân đối
• Xem được rõ nét hai cung răng, xương hàm dưới và đáy xoang hàm

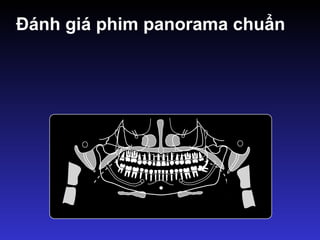

27. Đánh giá phim panorama chuẩn

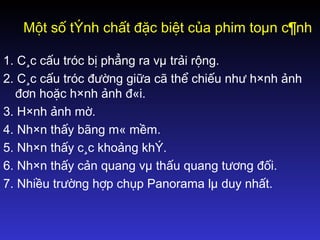

28. Một số tÝnh chất đặc biệt của phim toµn c¶nh
1. C¸c cấu tróc bị phẳng ra vµ trải rộng.
2. C¸c cấu tróc đường giữa cã thể chiếu như h×nh ảnh
đơn hoặc h×nh ảnh đ«i.
3. H×nh ảnh mờ.
4. Nh×n thấy bãng m« mềm.
5. Nh×n thấy c¸c khoảng khÝ.
6. Nh×n thấy cản quang vµ thấu quang tương đối.
7. Nhiều trường hợp chụp Panorama lµ duy nhất.

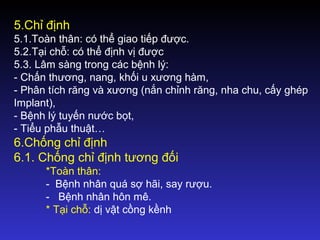

29. 5.Chỉ định
5.1.Toàn thân: có thể giao tiếp được.
5.2.Tại chỗ: có thể định vị được
5.3. Lâm sàng trong các bệnh lý:
- Chấn thương, nang, khối u xương hàm,
- Phân tích răng và xương (nắn chỉnh răng, nha chu, cấy ghép
Implant),
- Bệnh lý tuyến nước bọt,
- Tiểu phẫu thuật…
6.Chống chỉ định
6.1. Chống chỉ định tương đối
*Toàn thân:
- Bệnh nhân quá sợ hãi, say rượu.
- Bệnh nhân hôn mê.
* Tại chỗ: dị vật cồng kềnh

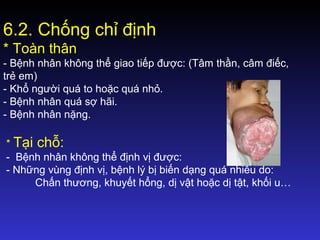

30. 6.2. Chống chỉ định
* Toàn thân
- Bệnh nhân không thể giao tiếp được: (Tâm thần, câm điếc,
trẻ em)
- Khổ người quá to hoặc quá nhỏ.
- Bệnh nhân quá sợ hãi.
- Bệnh nhân nặng.
* Tại chỗ:
- Bệnh nhân không thể định vị được:
- Những vùng định vị, bệnh lý bị biến dạng quá nhiều do:
Chấn thương, khuyết hổng, dị vật hoặc dị tật, khối u…

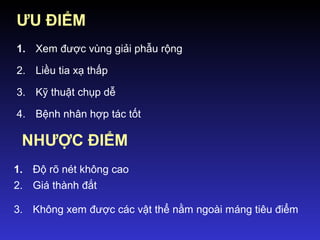

31. ƯU ĐIỂM
1. Xem được vùng giải phẫu rộng
2. Liều tia xạ thấp
3. Kỹ thuật chụp dễ
4. Bệnh nhân hợp tác tốt
NHƯỢC ĐIỂM
1. Độ rõ nét không cao
2. Giá thành đắt
3. Không xem được các vật thể nằm ngoài máng tiêu điểm

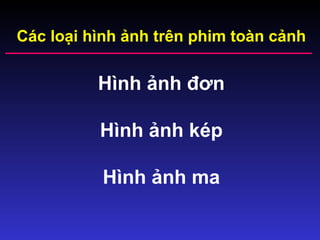

32. Các loại hình ảnh trên phim toàn cảnh
Hình ảnh đơn
Hình ảnh kép
Hình ảnh ma

33. Hình ảnh đơn
Chỉ có một hình ảnh duy nhất
của một cấu trúc giải phẫu. Hầu
hết các hình ảnh trên phim toàn
cảnh thuộc loại này.

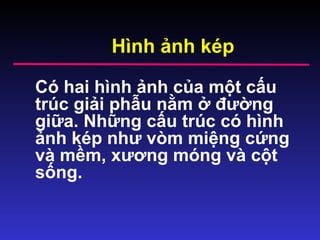

34. Hình ảnh kép
Có hai hình ảnh của một cấu
trúc giải phẫu nằm ở đường
giữa. Những cấu trúc có hình
ảnh kép như vòm miệng cứng
và mềm, xương móng và cột
sống.

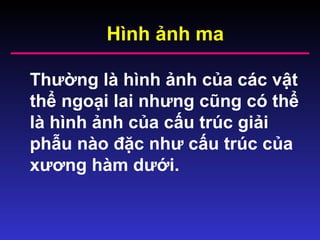

35. Hình ảnh ma
Thường là hình ảnh của các vật
thể ngoại lai nhưng cũng có thể
là hình ảnh của cấu trúc giải
phẫu nào đặc như cấu trúc của
xương hàm dưới.

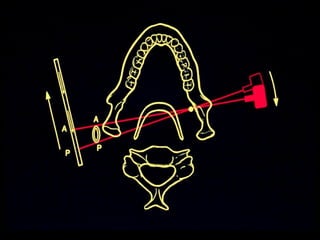

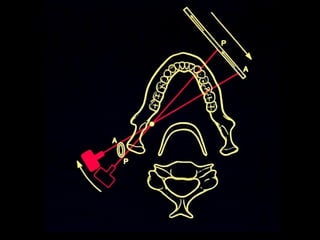

36. Hình ảnh ma
Bóng của vật thể cản quang
nằm bên đối diện (khuyên tai,
cấu trúc giải phẫu nào đó)

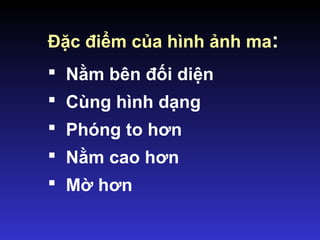

39. Đặc điểm của hình ảnh ma:
 Nằm bên đối diện
 Cùng hình dạng
 Phóng to hơn
 Nằm cao hơn
 Mờ hơn

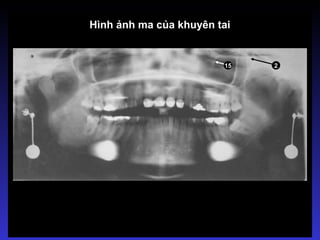

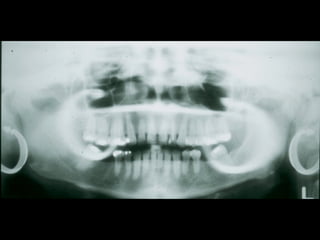

41. Hình ảnh ma của khuyên tai
15 2

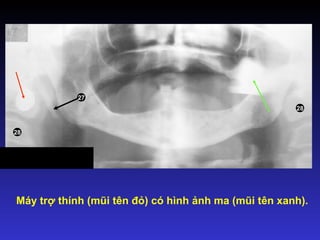

42. Máy trợ thính (mũi tên đỏ) có hình ảnh ma (mũi tên xanh).
27
28
28

43. Hình ảnh ma của thanh kim loại bên góc hàm trái

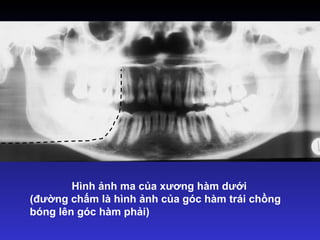

44. Hình ảnh ma của xương hàm dưới
(đường chấm là hình ảnh của góc hàm trái chồng
bóng lên góc hàm phải)

45. Lỗi khi chụp
phim toàn cảnh

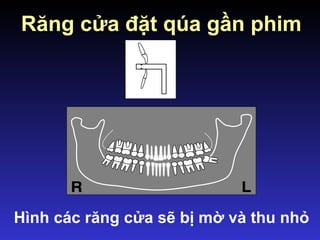

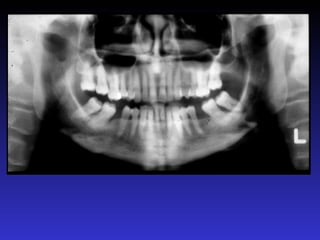

46. Răng cửa đặt qúa gần phim
Hình các răng cửa sẽ bị mờ và thu nhỏ

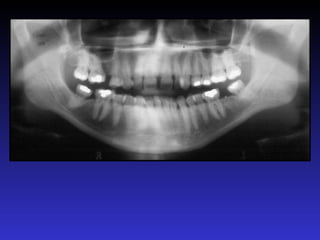

48. Răng cửa đặt qúa xa phim
Hình các răng cửa sẽ bị mờ và phóng to

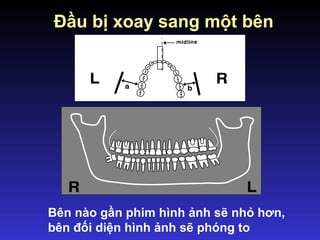

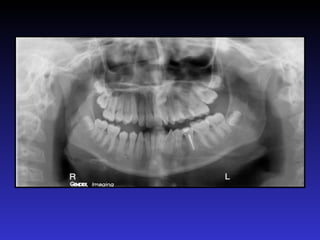

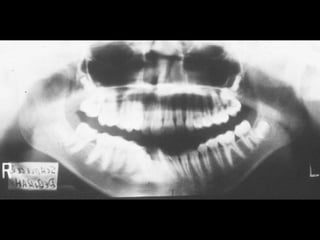

50. Bên nào gần phim hình ảnh sẽ nhỏ hơn,
bên đối diện hình ảnh sẽ phóng to
Đầu bị xoay sang một bên

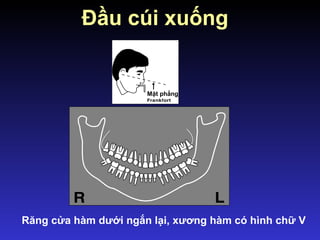

53. Răng cửa hàm dưới ngắn lại, xương hàm có hình chữ V
Đầu cúi xuống
Mặt phẳng

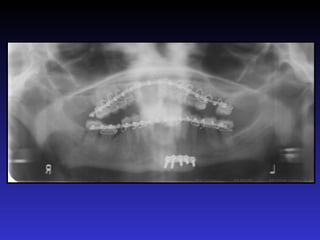

55. Đầu ngửa lên
Xương hàm vuông, xương khẩu cái chồng bòng lên các răng hàm trên

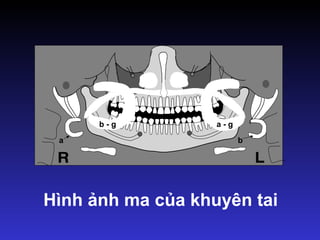

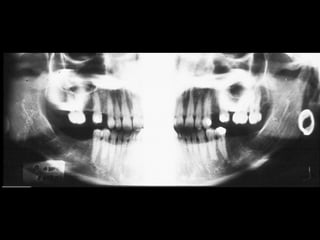

57. a
a - g
b
b - g
Hình ảnh ma của khuyên tai

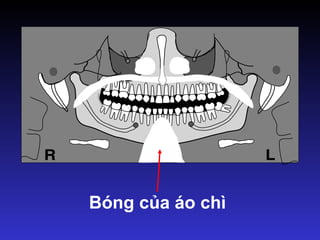

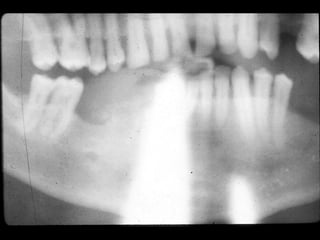

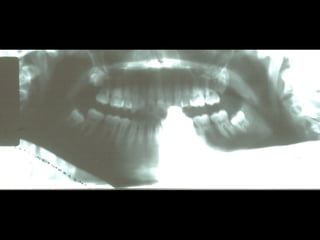

59. Bóng của áo chì

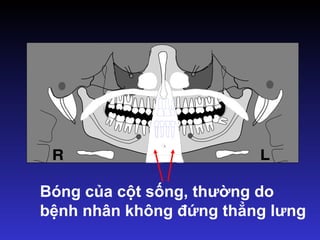

62. Bóng của cột sống, thường do
bệnh nhân không đứng thẳng lưng

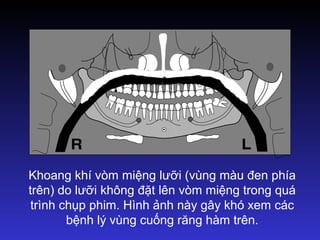

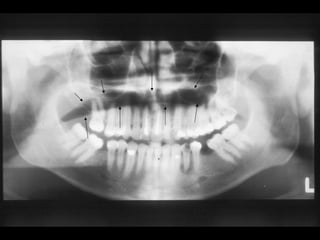

64. Khoang khí vòm miệng lưỡi (vùng màu đen phía
trên) do lưỡi không đặt lên vòm miệng trong quá
trình chụp phim. Hình ảnh này gây khó xem các
bệnh lý vùng cuống răng hàm trên.

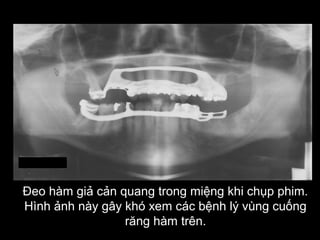

66. Đeo hàm giả cản quang trong miệng khi chụp phim.
Hình ảnh này gây khó xem các bệnh lý vùng cuống
răng hàm trên.
