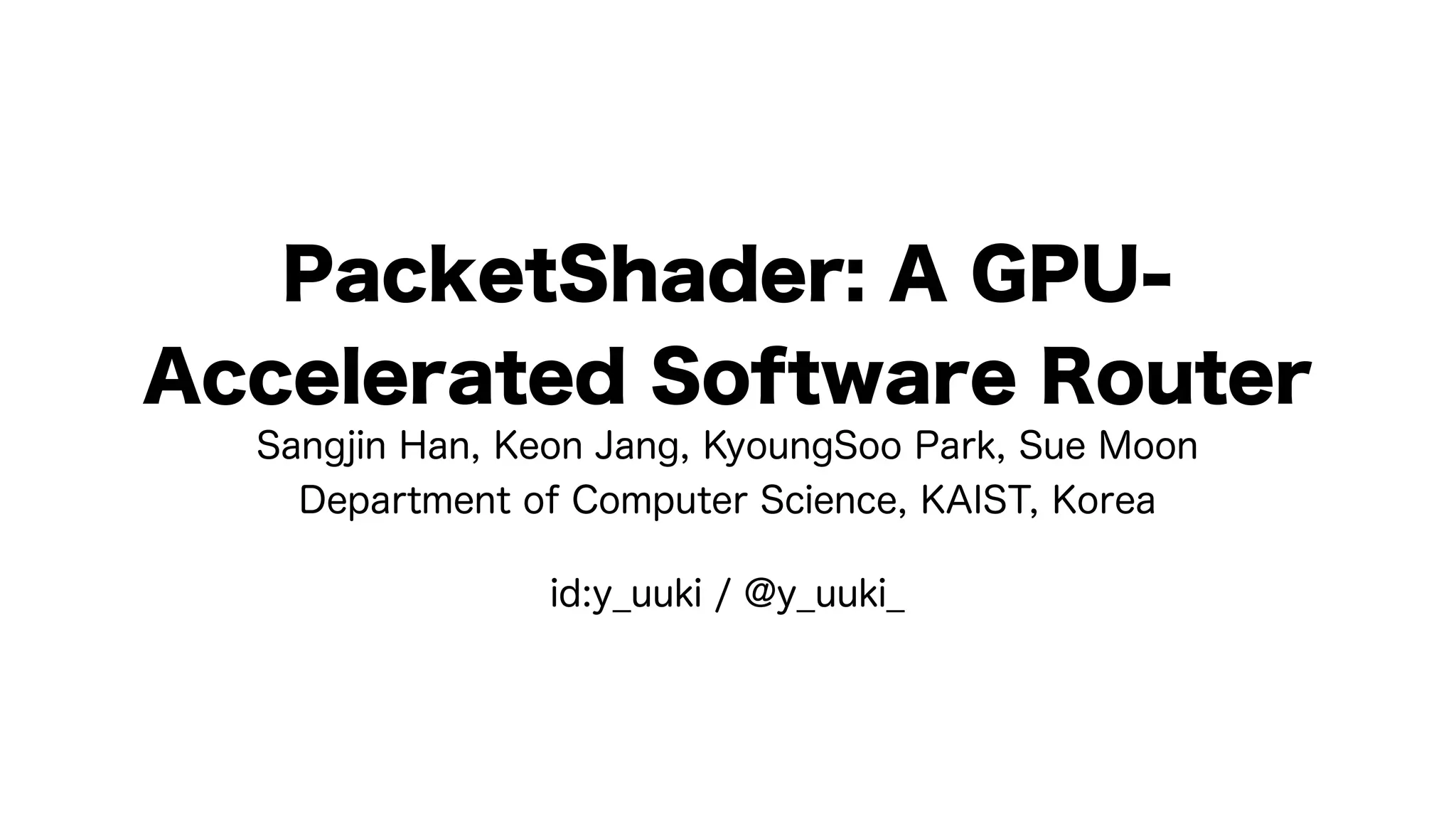

1. PacketShader: A GPU-
Accelerated Software Router
Sangjin Han, Keon Jang, KyoungSoo Park, Sue Moon
Department of Computer Science, KAIST, Korea
id:y_uuki / @y_uuki_

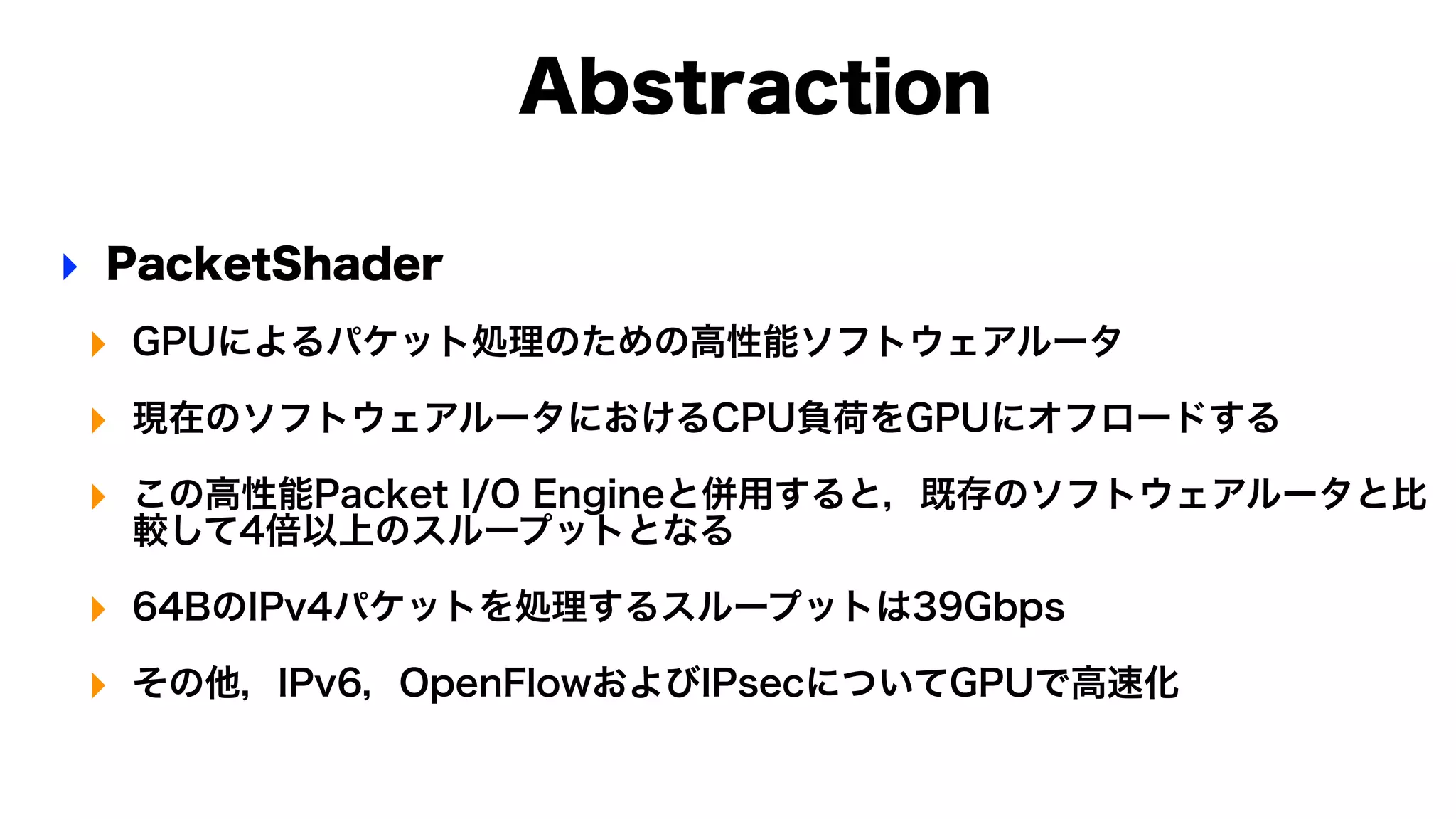

2. Abstraction
‣ PacketShader
‣ GPUによるパケット処理のための高性能ソフトウェアルータ
‣ 現在のソフトウェアルータにおけるCPU負荷をGPUにオフロードする
‣ この高性能Packet I/O Engineと併用すると，既存のソフトウェアルータと比
較して4倍以上のスループットとなる
‣ 64BのIPv4パケットを処理するスループットは39Gbps
‣ その他，IPv6，OpenFlowおよびIPsecについてGPUで高速化

3. Introduction
‣ PCベースのソフトウェアルータは低コストかつProgrammability
が高い
‣ 既存のソフトウェアルータは10Gbps近くのForwarding性能
‣ しかし，より計算量の多いアプリケーションに対してはCPUがボトル
ネックとなる
‣ IPsecの場合，IPv4のForwardingスループットの約20%の性能
‣ 数100コアをもつGPUに計算処理をオフロードする
‣ GPUのメモリは帯域幅が大きいため，巨大なテーブルのlookupに適している

4. Introduction
‣ PacketShaderは以下の2つの要素で構成される
‣ パケットごとのメモリ管理オーバヘッドを排除するためのI/O Engineの実装
‣ IPテーブルのlookupやIPsecの暗号化処理をGPUにオフロード
‣ IPv4：40 Gbps，IPv6：38.2 Gbps，IPsec：10 20 Gbps

5. GPU as a Packet Processor
‣ 15個のStreaming Multiprocessors（SMs）
‣ 1個のSMは32個のScalar Processors（Sps）をもつ
‣ 合計480コア
‣ SMはSIMT演算を行う
‣ 32個の同一の演算命令を
1クロックで実行
‣ 統合開発環境CUDA

6. Optimizing Packet I/O Engine
‣ 高性能なソフトウェアルータは NIC を介したパケットの受信と転送に
多くの CPU サイクルを費やしている（約60%）
‣ Linux Network Stack の問題
‣ パケットごとにバッファを確保している
‣ Huge Packet Buffer を実装
‣ 2つの巨大なバッファを確保
‣ メタデータ
‣ パケットデータ

7. Packet I/O Performance
‣ IPテーブルのlookupなしで，送受信/Forwardのみの性能測定
‣ スループットは約40Gbps（RX+TX(青))で抑えれれている
‣ ボトルネックはI/O
‣ コア数を減らしても同一の結果
‣ 一定のメモリアクセスを要する
バックグラウンドプロセスを
走らせても同じ結果

8. PacketShader Architecture
‣ Packet API：カーネルレベルのI/O Engineのラッパー
‣ masterスレッドと3個のworkerスレッド
‣ masterスレッドのみがGPUにアクセス
‣ 複数スレッド同時にGPUにアクセスすると
性能が落ちる
‣ workerスレッドはPacket I/Oを担当
‣ masterスレッドはGPUにアクセスする
するためのプロキシのように振る舞う

9. Workflow
‣ パケットのグループをチャンクとして，チャンク単位で処理する
‣ Pre-shading
‣ 各workerスレッドがRXキューからチャンクをフェッチする
‣ GPUに渡すための前処理（ヘッダからIPアドレスを抽出するなど）
‣ Shading：
‣ masterスレッドがCPU-GPU間
のデータ転送
‣ Post-shading：
‣ 結果をアウトプットキューに格納

10. Optimization Strategies
‣ Chunk Pipelining
‣ masterスレッドの処理とWorkerスレッドの処理をパイプライン化する
‣ Concurrent Copy and Execution
‣ GPU上でのプログラム実行中にCPU-GPU間
のデータ転送が可能

11. Evaluation - IPv4 and IPv6
‣ IPv4，IPv6ともに最大スループット（40Gbps）に達している
‣ パケットサイズが64Bのとき若干スループットが低い
‣ IOハンドラが主記憶-GPUメモリ間のIPアドレスとlookup結果の転送に
‣ IPv6のほうがメモリアクセス回数が大きいため，メモリ帯域幅の大き
いGPU実装の速度向上率は大きい

12. Evaluation - OpenFlow and IPsec
‣ OpenFlow：32K + 32のとき，NetFPGAの実装と比べて8倍の
性能向上
‣ IPsec：CPU onlyと比較して，約3.5倍
‣ 計算量の多い処理でもGPU実装は有効である

13. Conclusions
‣ 安価なハードウェア上で高スループットなパケット処理を実現する
PacketShaderを提案した
‣ ネットワークスタックにおけるパケットごとのオーバヘッドを最小化
し，NICから直接ユーザ空間にパケットを転送可能にした
‣ 計算量の多い処理とメモリ集約な処理をGPUにオフロードした
‣ 40GbpsのスループットをもつPCベースのソフトウェアルータを示し
た
