今日のHPCにおいて急速な普及を見せているGPUコンピューティングは基本的に， 1.CPUメモリからGPUメモリに演算データを転送する 2.GPU上の大量の並列プロセッサ上で同一のプロセスを起動して演算データを処理する 3.GPUメモリからCPUメモリに演算結果を転送する というプロセスを通じて演算を行う． 単一のGPUによる処理能力では不足がある場合，多数のGPUを並列に使うこととなるが，そのとき演算データを転送するバス転送能力もまた並列的に確保する必要があり，CPUと主メモリもまた並列化することとなる．その際，CPU間のメモリ転送を行うMPIライブラリと高速のインターコネクトも同時に必要となる． 代表的な大規模並列GPUコンピュータである東京工業大学のTSUBAMEではインターコネクトにInfiniBandを用いている[2]．InfiniBandはその低遅延性と広帯域の伝送能力から，HPC領域においては最適なインターコネクト技術と認知されている．しかし，特にIPベースの既存の装置・ソリューションとの相互接続において弱点がある． この論文においては，インターコネクト技術として10Gb Ethernet，中でも特に低遅延性で知られるSolarflare[3]社のネットワークインターフェイスを用いることとする． その上で以下の点をそれぞれ検討して最適な設定や手法を割り出し，結果として得られる性能を評価する．

1. 低遅延10Gb Ethernetによる
GPUクラスタの構築と
性能向上手法について
株式会社エルザジャパン
鈴木篤志

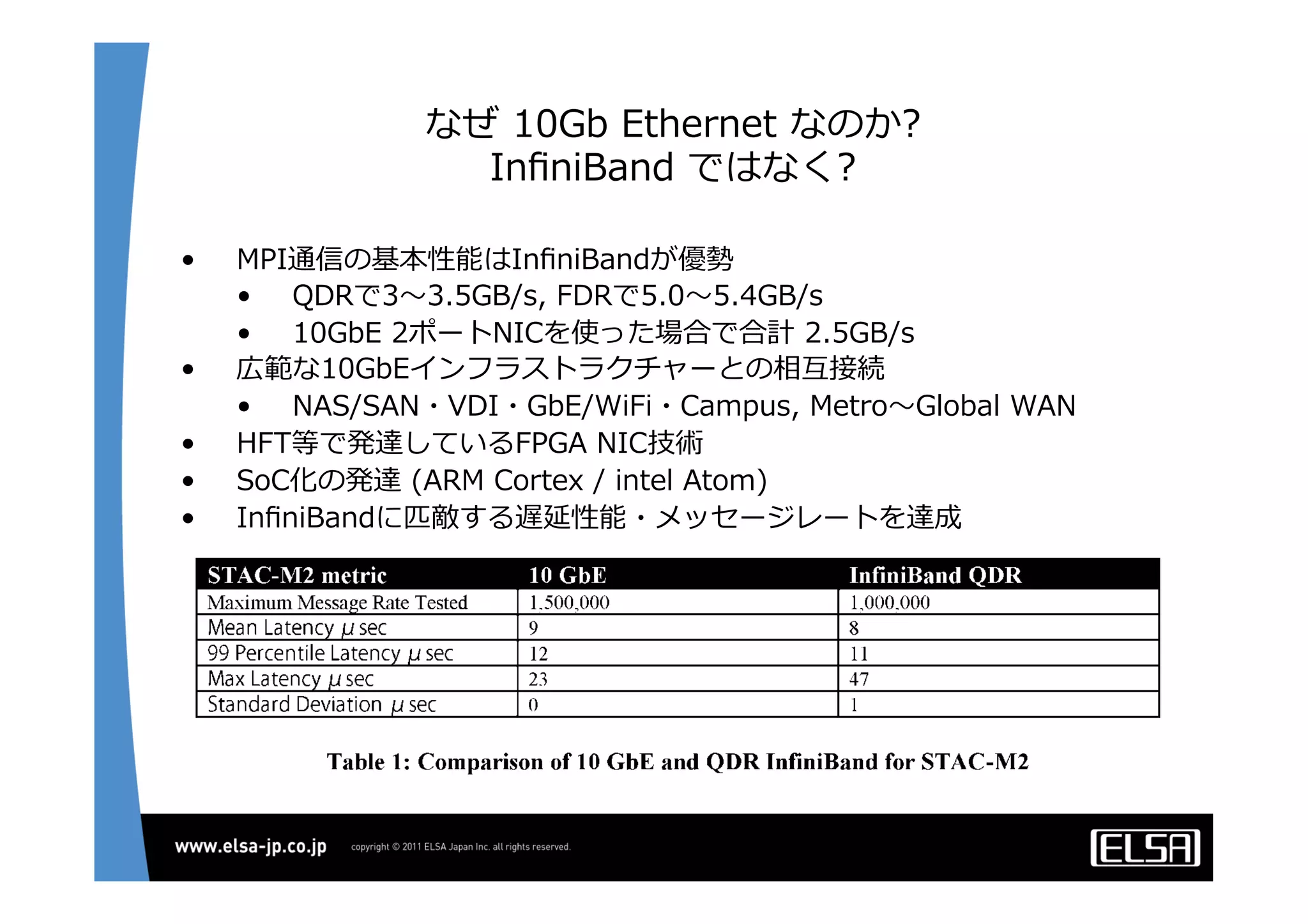

2. なぜ 10Gb Ethernet なのか?
InfiniBand ではなく?
• MPI通信の基本性能はInfiniBandが優勢
• QDRで3〜～3.5GB/s, FDRで5.0〜～5.4GB/s
• 10GbE 2ポートNICを使った場合で合計 2.5GB/s
• 広範な10GbEインフラストラクチャーとの相互接続
• NAS/SAN・VDI・GbE/WiFi・Campus, Metro〜～Global WAN
• HFT等で発達しているFPGA NIC技術
• SoC化の発達 (ARM Cortex / intel Atom)
• InfiniBandに匹敵する遅延性能・メッセージレートを達成

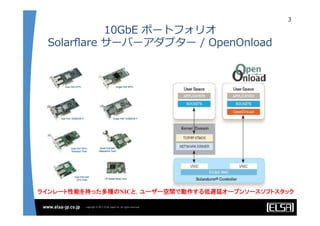

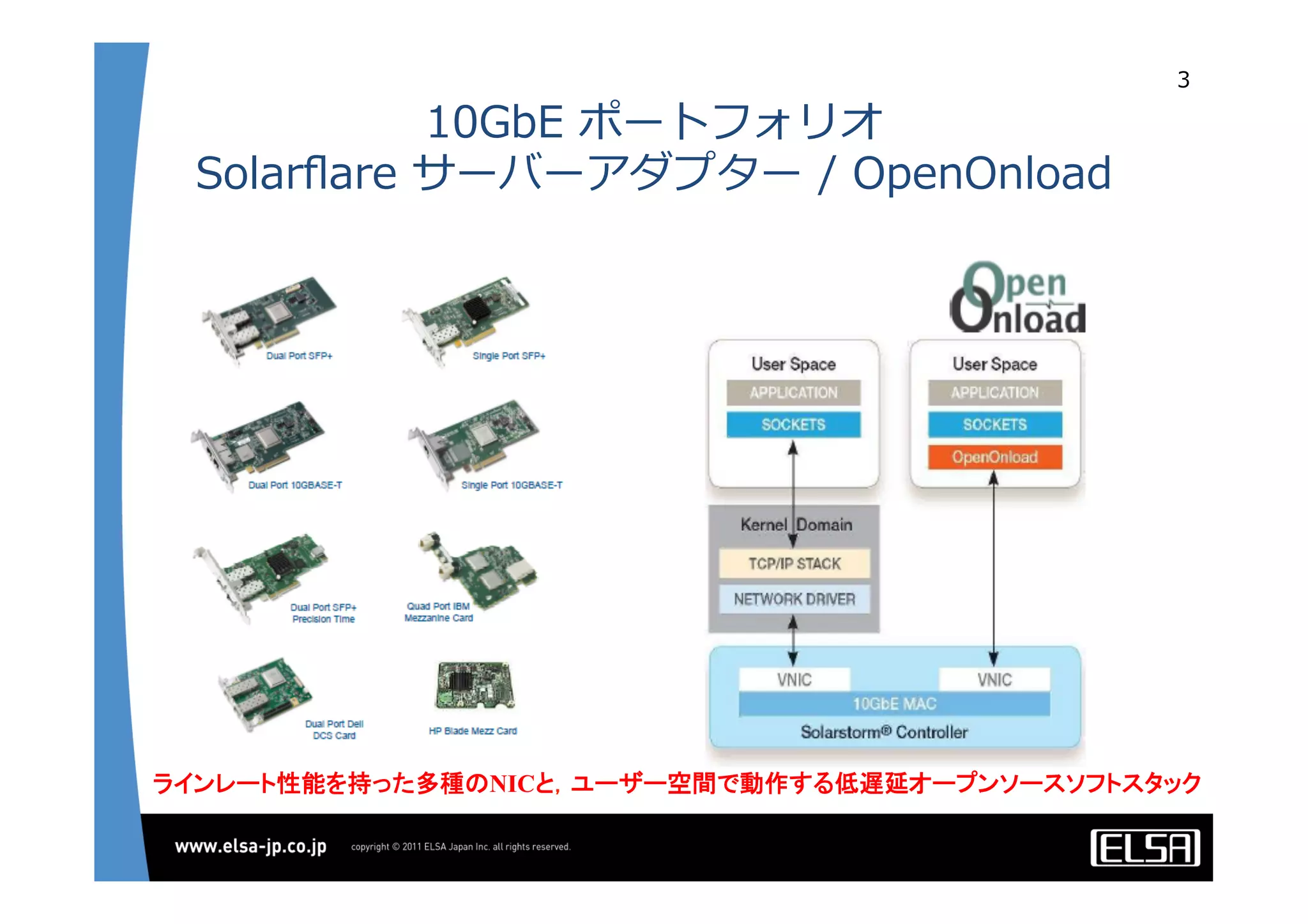

3. 10GbE ポートフォリオ
Solarflare サーバーアダプター / OpenOnload
3
ラインレート性能を持った多種のNICと，ユーザー空間で動作する低遅延オープンソースソフトスタック

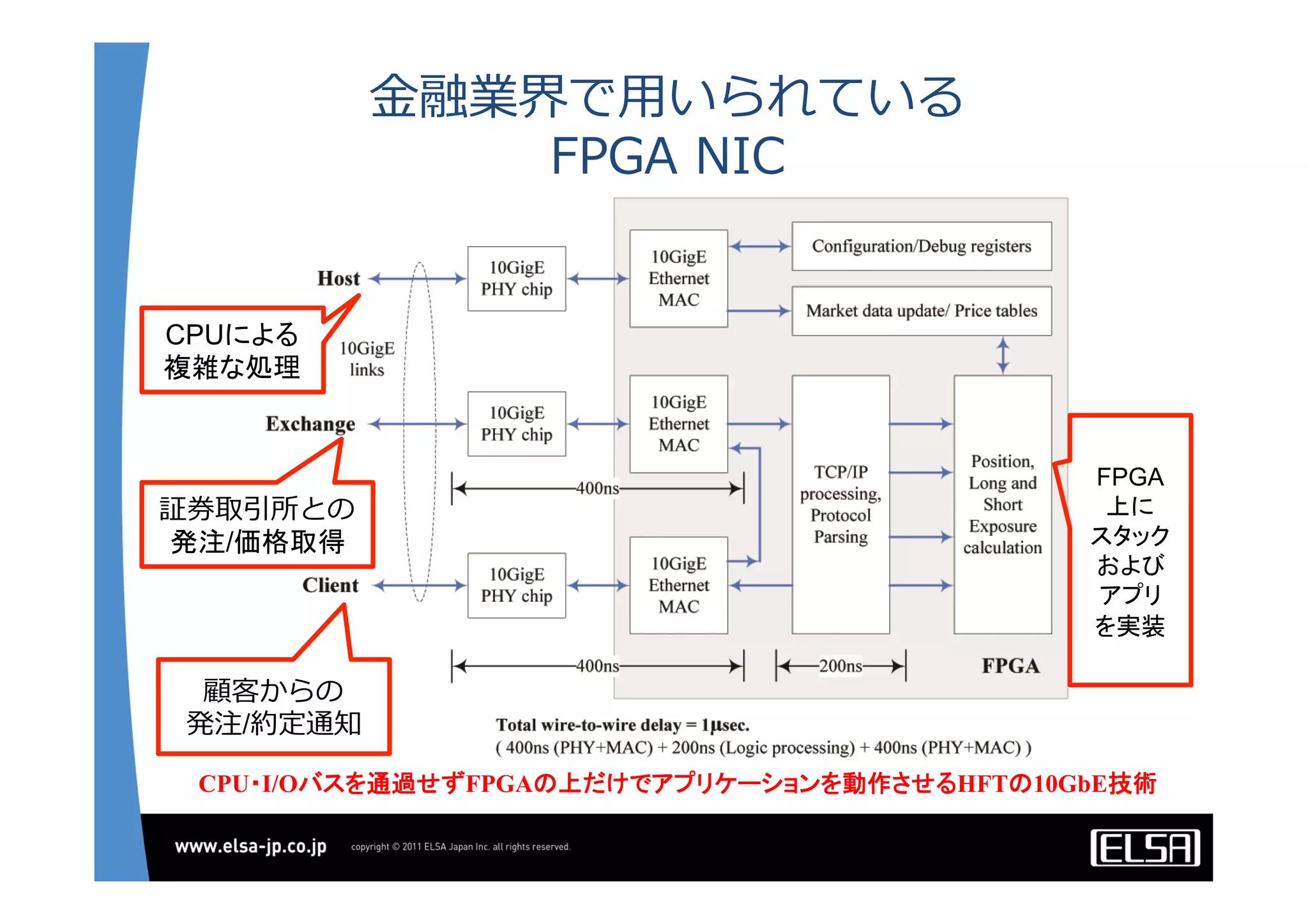

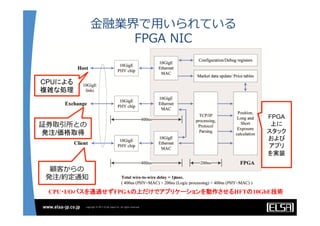

4. ⾦金金融業界で⽤用いられている
FPGA NIC
顧客からの
発注/約定通知
証券取引所との
発注/価格取得
CPUによる
複雑な処理
FPGA
上に
スタック
および
アプリ
を実装
CPU・I/Oバスを通過せずFPGAの上だけでアプリケーションを動作させるHFTの10GbE技術

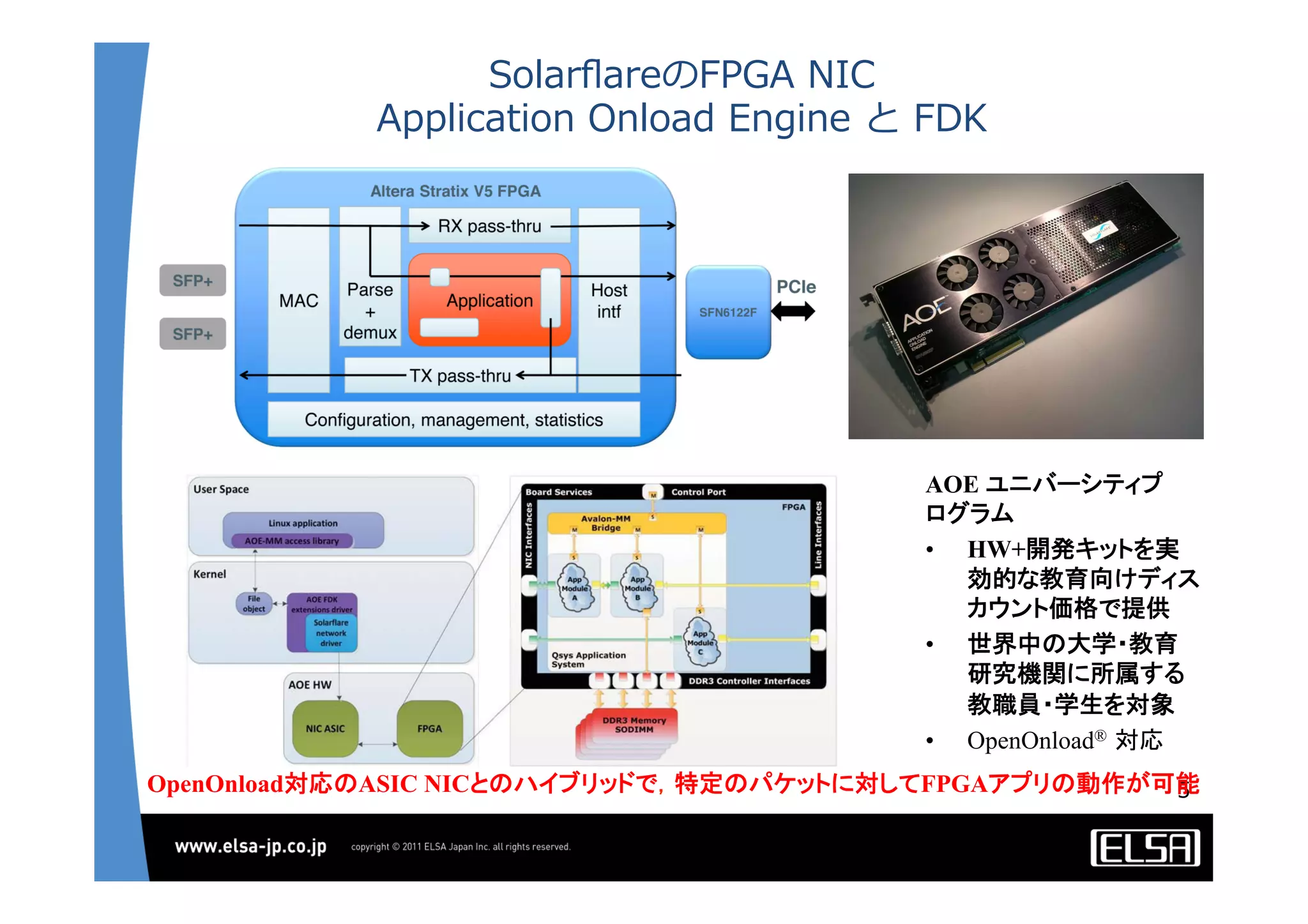

5. SolarflareのFPGA NIC
Application Onload Engine と FDK
5
AOE ユニバーシティプ
ログラム
• HW+開発キットを実
効的な教育向けディス
カウント価格で提供
• 世界中の大学・教育
研究機関に所属する
教職員・学生を対象
• OpenOnload® 対応
OpenOnload対応のASIC NICとのハイブリッドで，特定のパケットに対してFPGAアプリの動作が可能

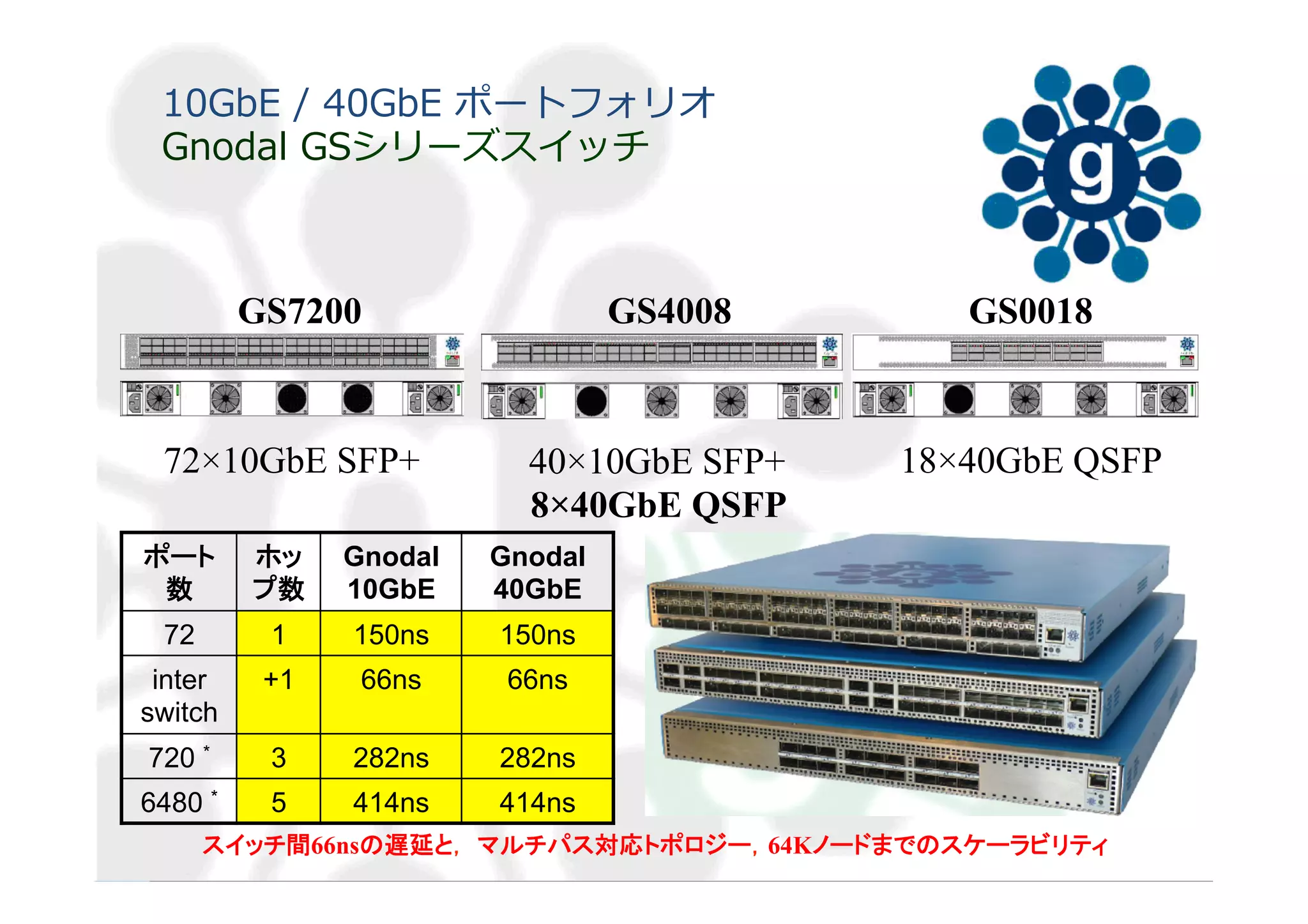

6. 10GbE / 40GbE ポートフォリオ
Gnodal GSシリーズスイッチ
GS7200 GS4008 GS0018
72×10GbE SFP+ 40×10GbE SFP+
8×40GbE QSFP
18×40GbE QSFP
ポート
数
ホッ
プ数
Gnodal
10GbE
Gnodal
40GbE
72 1 150ns 150ns
inter
switch
+1 66ns 66ns
720 * 3 282ns 282ns
6480 * 5 414ns 414ns
スイッチ間66nsの遅延と， マルチパス対応トポロジー，64Kノードまでのスケーラビリティ

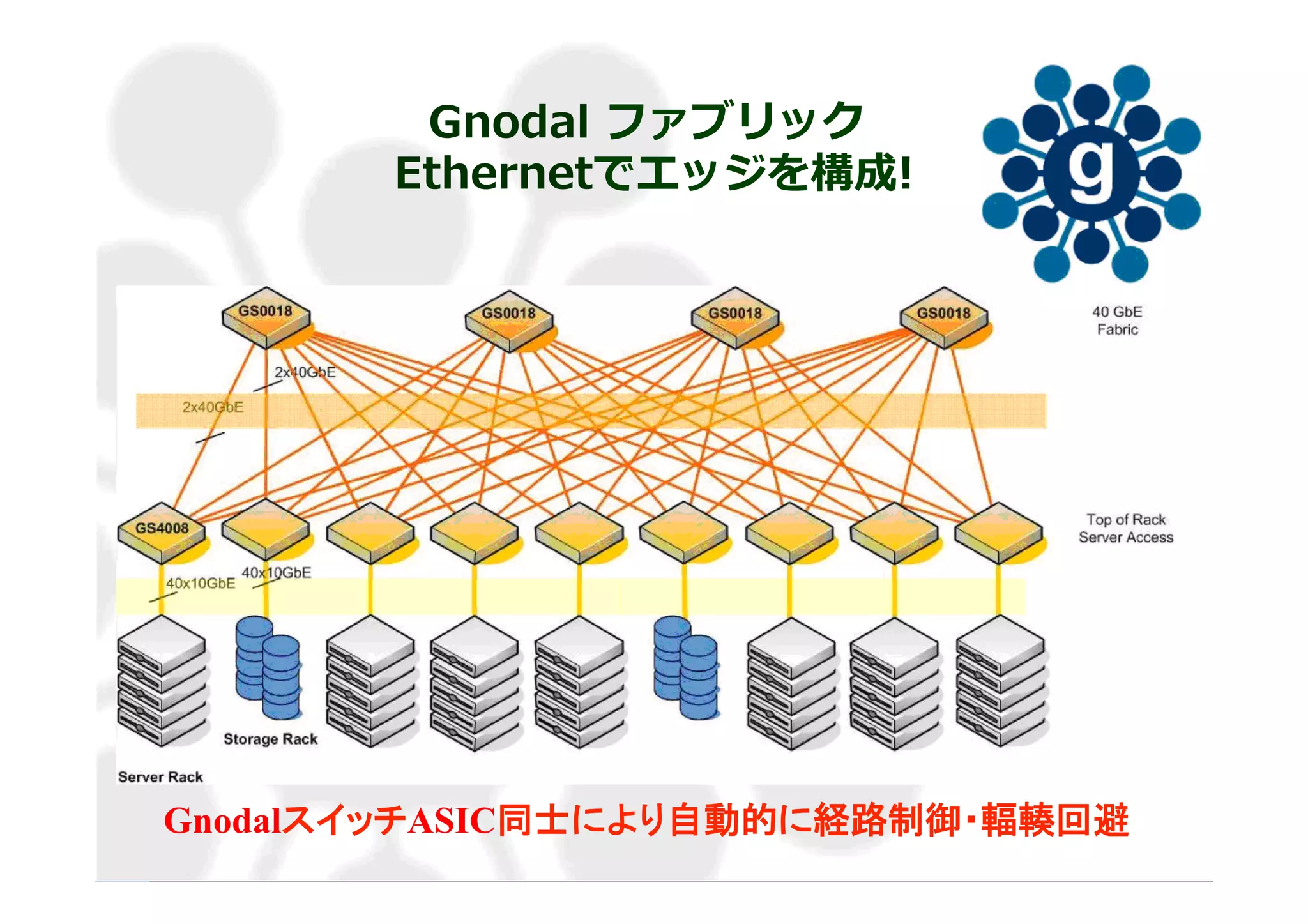

7. GnodalスイッチASIC同士により自動的に経路制御・輻輳回避
Gnodal ファブリック
Ethernetでエッジを構成!

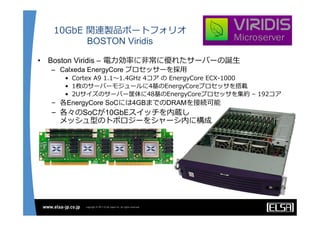

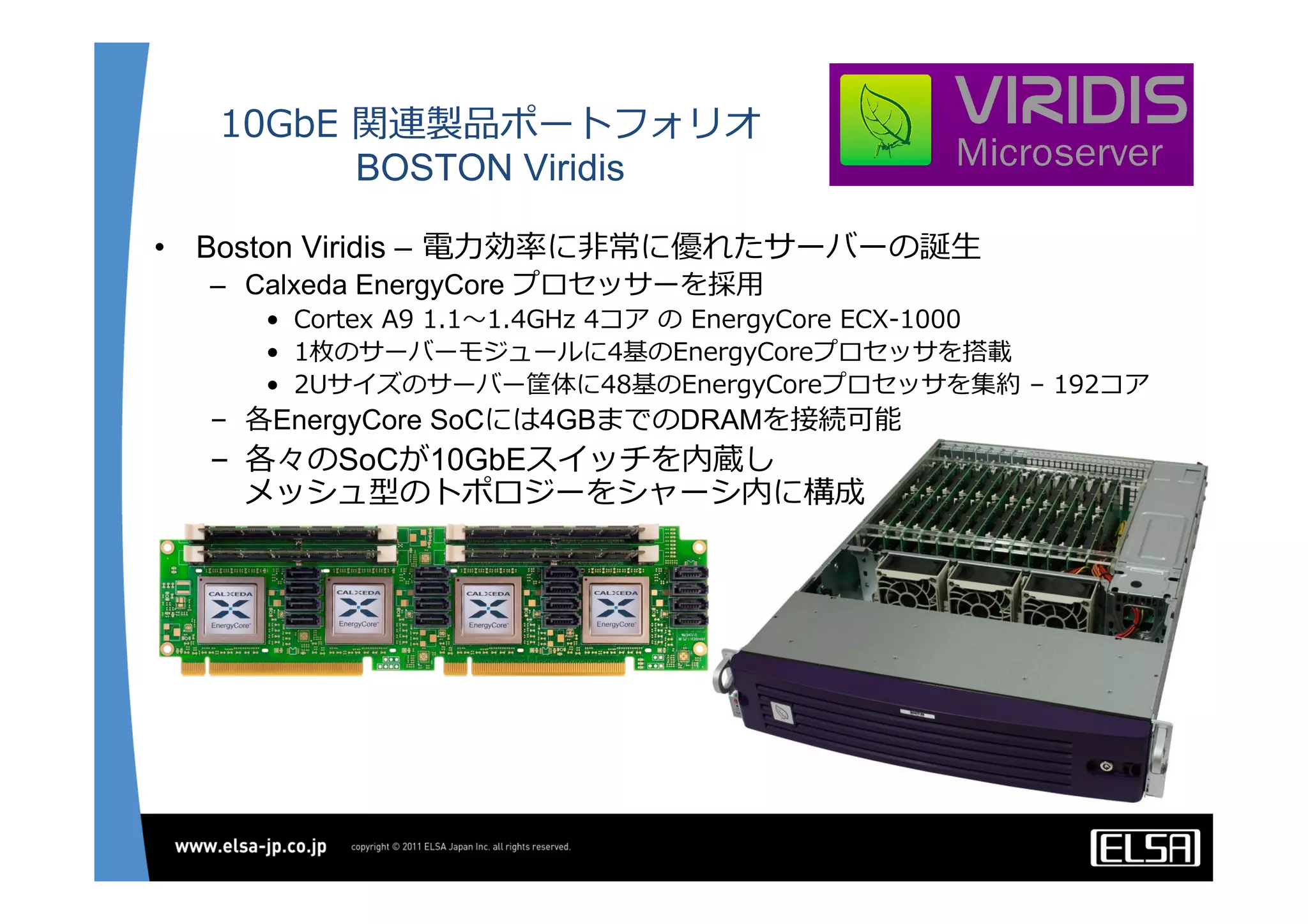

8. 10GbE 関連製品ポートフォリオ
BOSTON Viridis
• Boston Viridis – 電⼒力力効率率率に⾮非常に優れたサーバーの誕⽣生
– Calxeda EnergyCore プロセッサーを採⽤用
• Cortex A9 1.1〜～1.4GHz 4コア の EnergyCore ECX-‐‑‒1000
• 1枚のサーバーモジュールに4基のEnergyCoreプロセッサを搭載
• 2Uサイズのサーバー筐体に48基のEnergyCoreプロセッサを集約 – 192コア
– 各EnergyCore SoCには4GBまでのDRAMを接続可能
– 各々のSoCが10GbEスイッチを内蔵し
メッシュ型のトポロジーをシャーシ内に構成

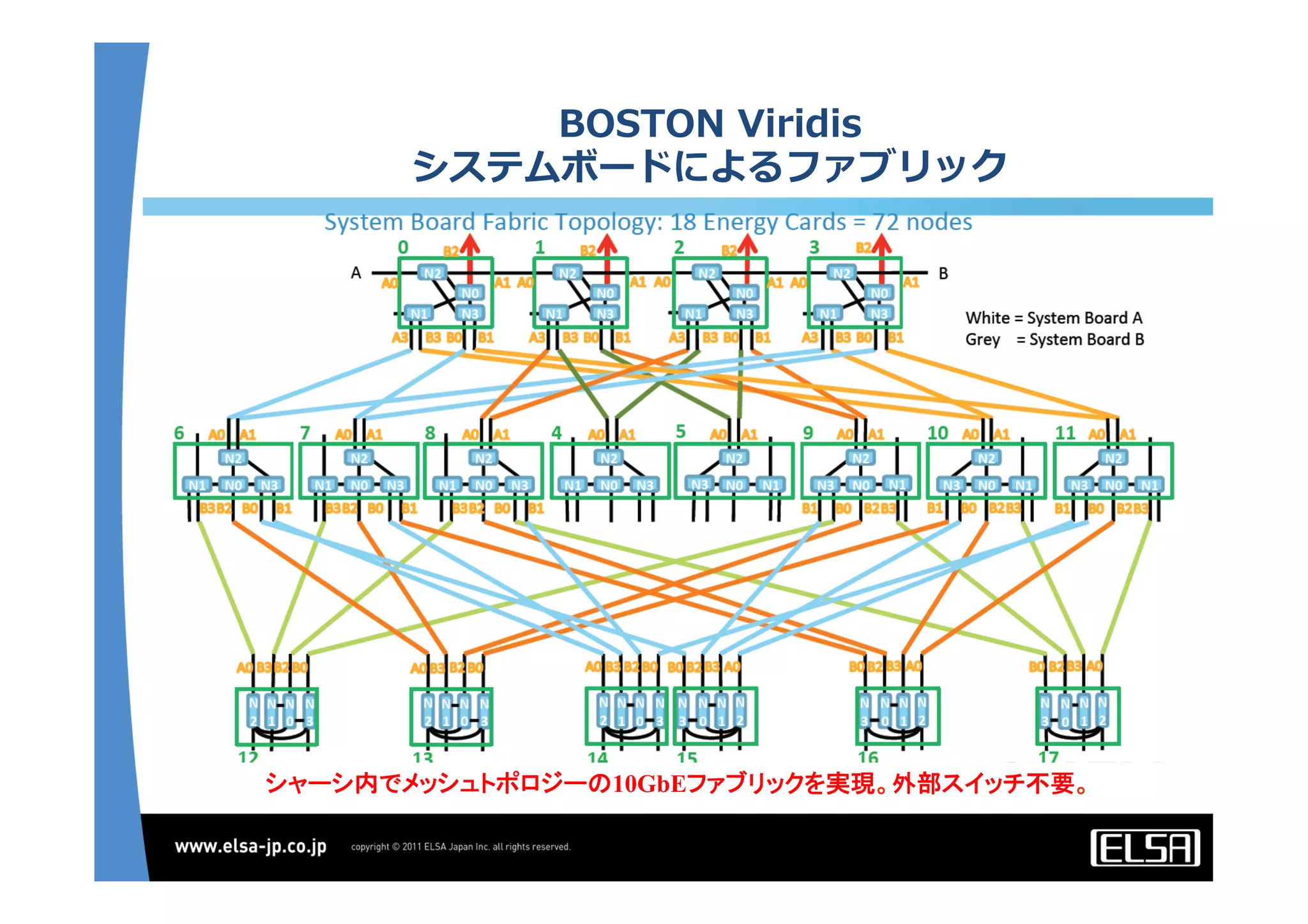

9. BOSTON Viridis
システムボードによるファブリック
シャーシ内でメッシュトポロジーの10GbEファブリックを実現。外部スイッチ不要。

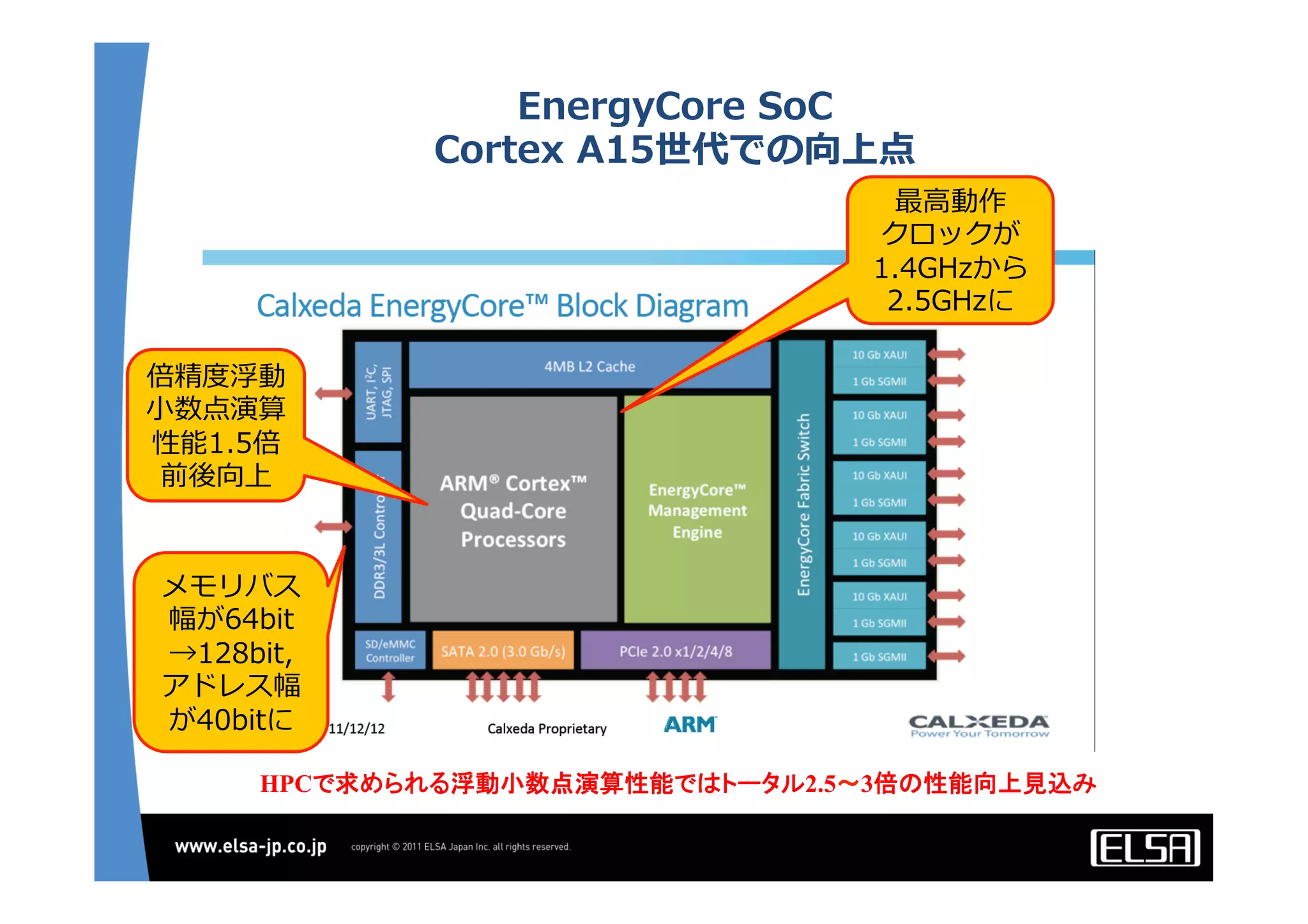

10. EnergyCore SoC
Cortex A15世代での向上点
メモリバス
幅が64bit
→128bit,
アドレス幅
が40bitに
最⾼高動作
クロックが
1.4GHzから
2.5GHzに
倍精度度浮動
⼩小数点演算
性能1.5倍
前後向上
HPCで求められる浮動小数点演算性能ではトータル2.5〜3倍の性能向上見込み

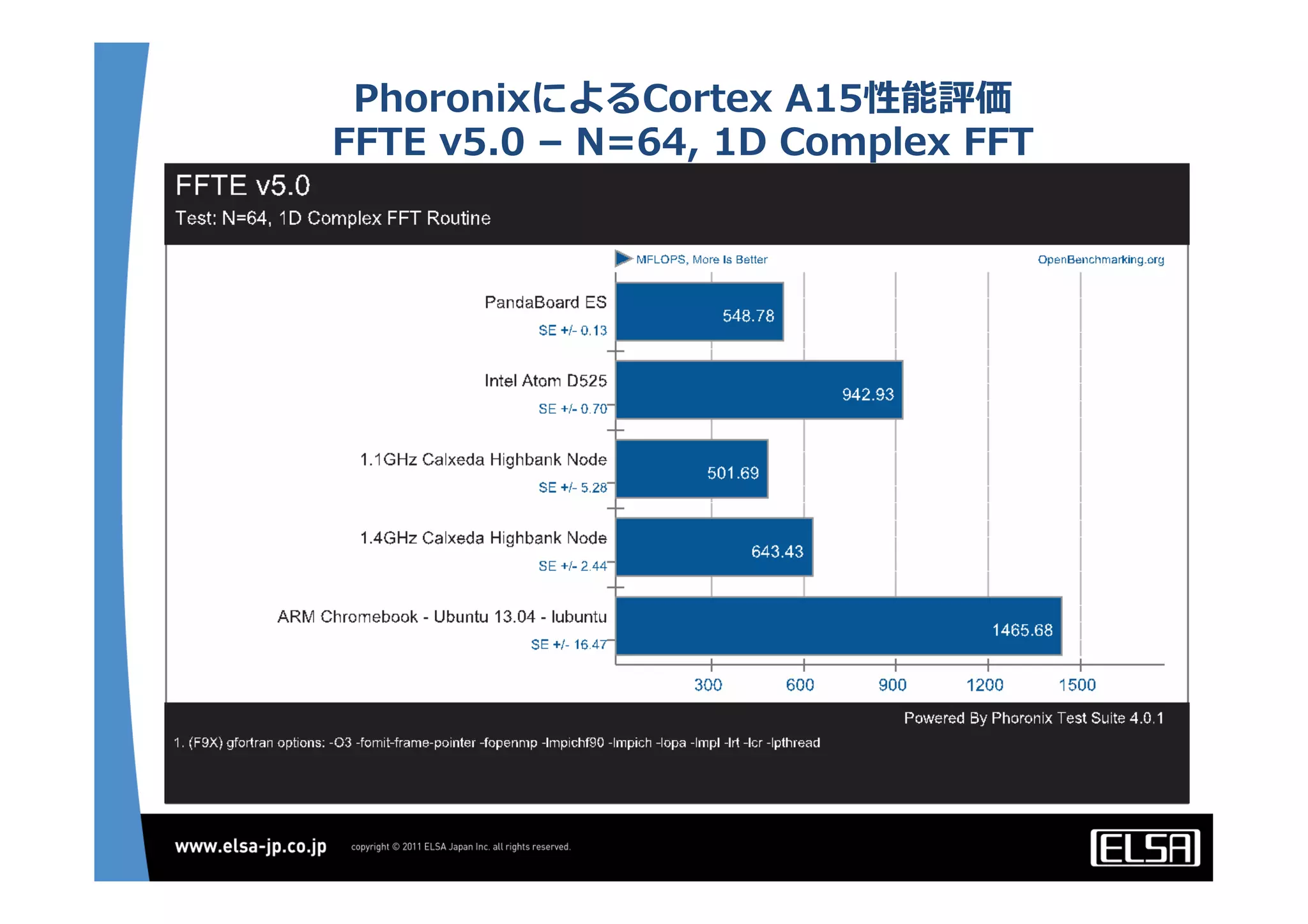

11. PhoronixによるCortex A15性能評価
FFTE v5.0 – N=64, 1D Complex FFT

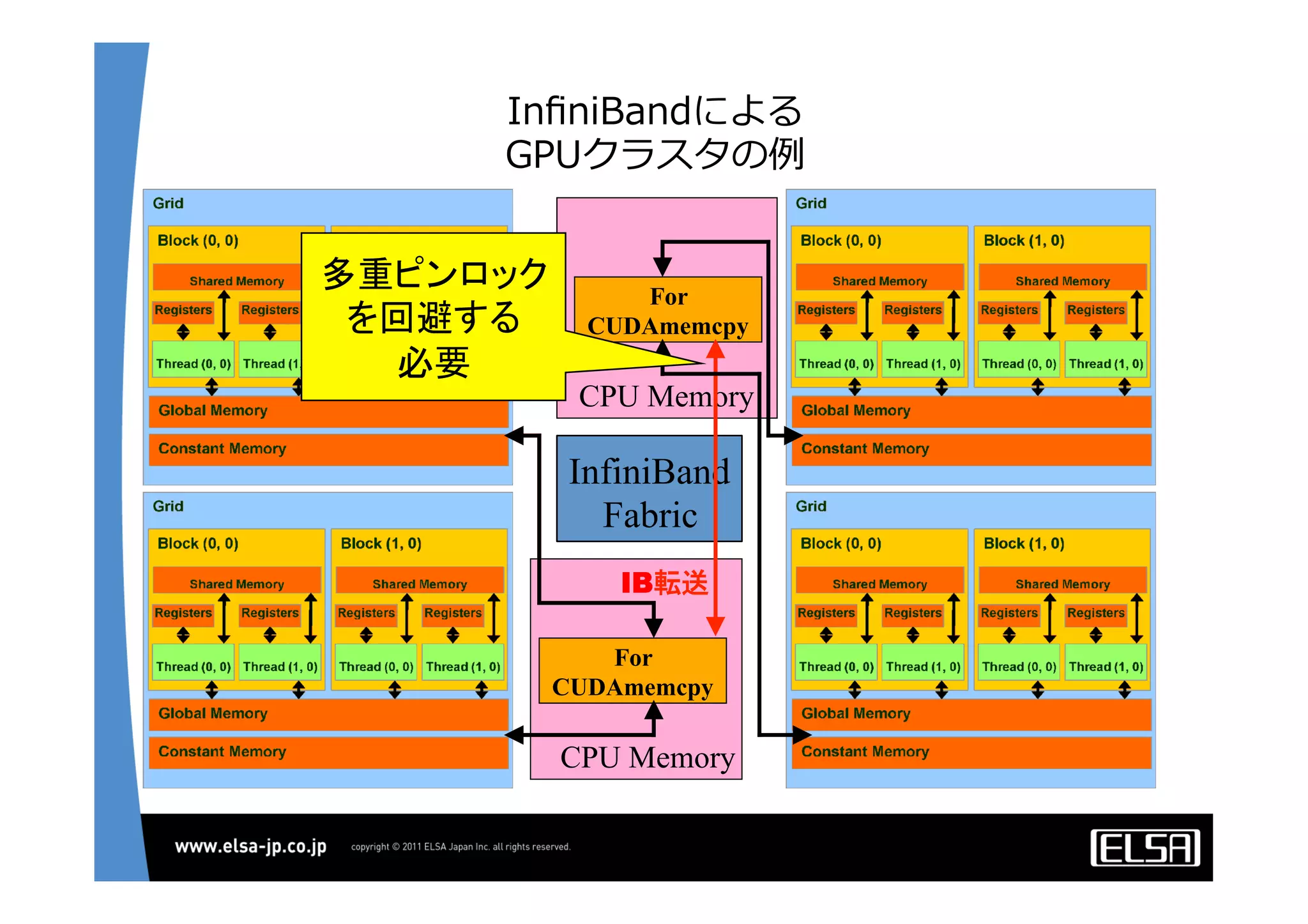

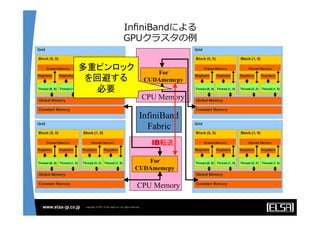

12. InfiniBandによる
GPUクラスタの例例
CPU Memory
For
CUDAmemcpy
InfiniBand
Fabric
IB転送
CPU Memory
For
CUDAmemcpy
多重ピンロック
を回避する
必要

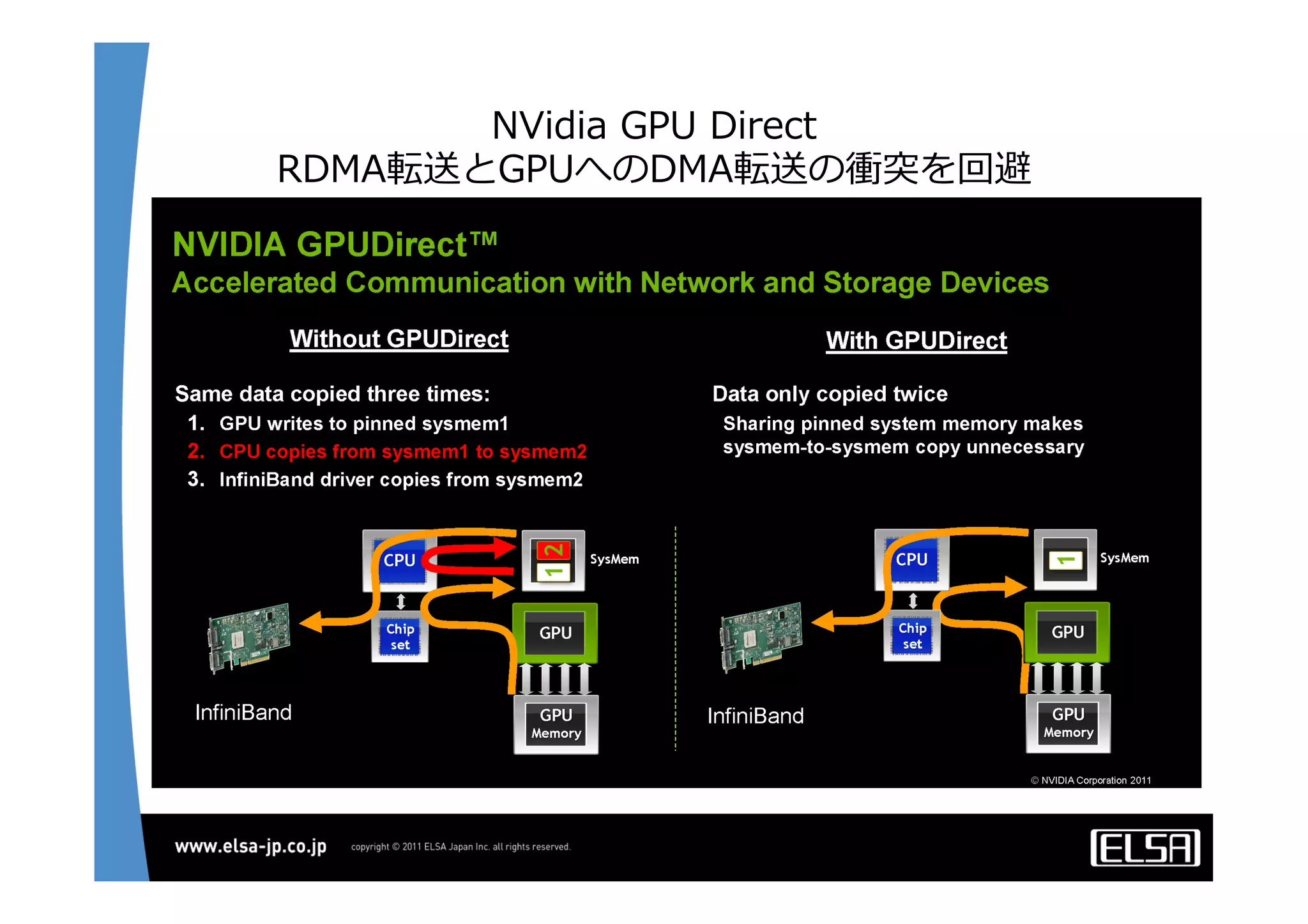

13. NVidia GPU Direct
RDMA転送とGPUへのDMA転送の衝突を回避

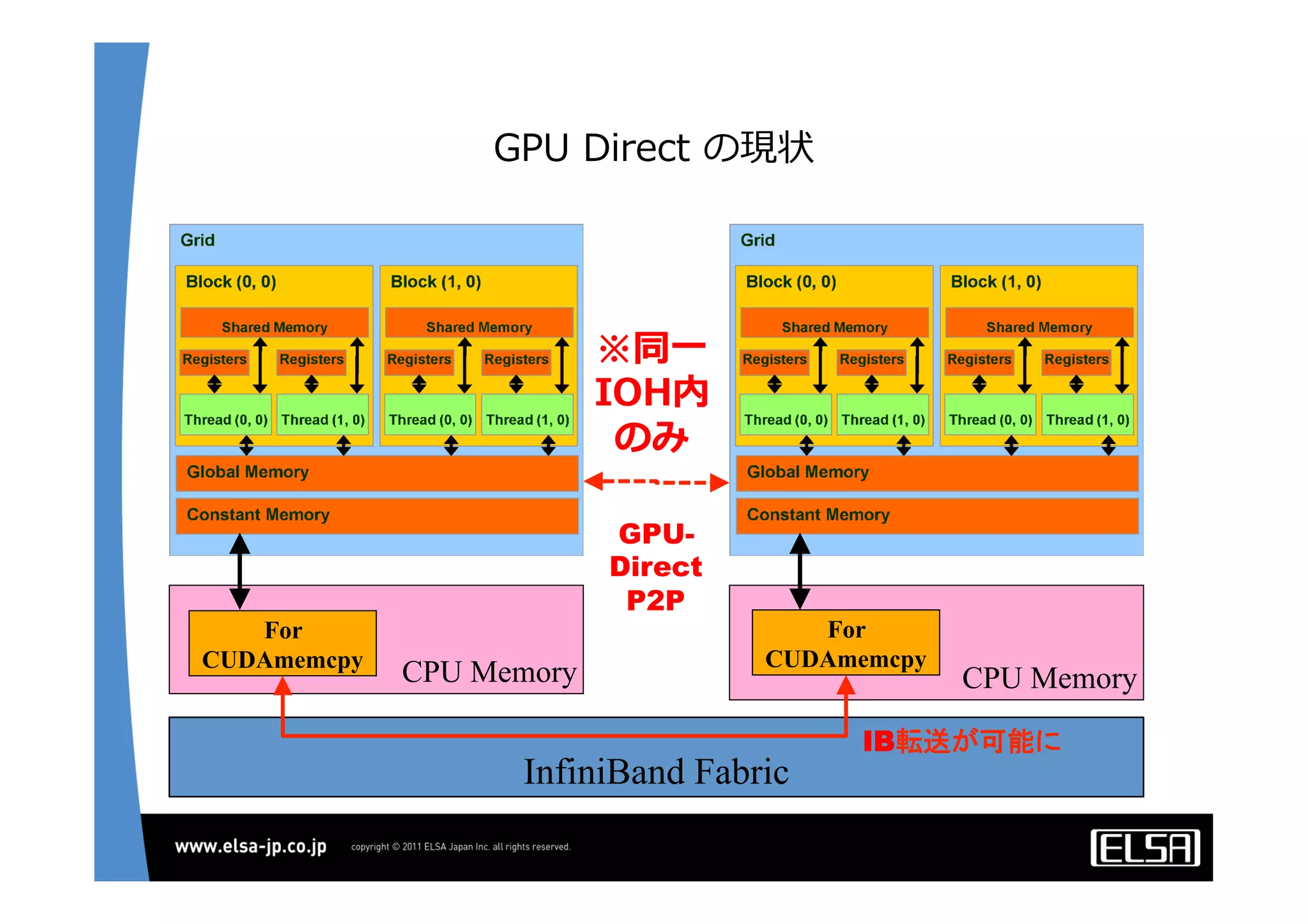

14. GPU Direct の現状
CPU Memory
For
CUDAmemcpy
CPU Memory
For
CUDAmemcpy
InfiniBand Fabric
IB転送が可能に
GPU-
Direct
P2P
※同⼀一
IOH内
のみ

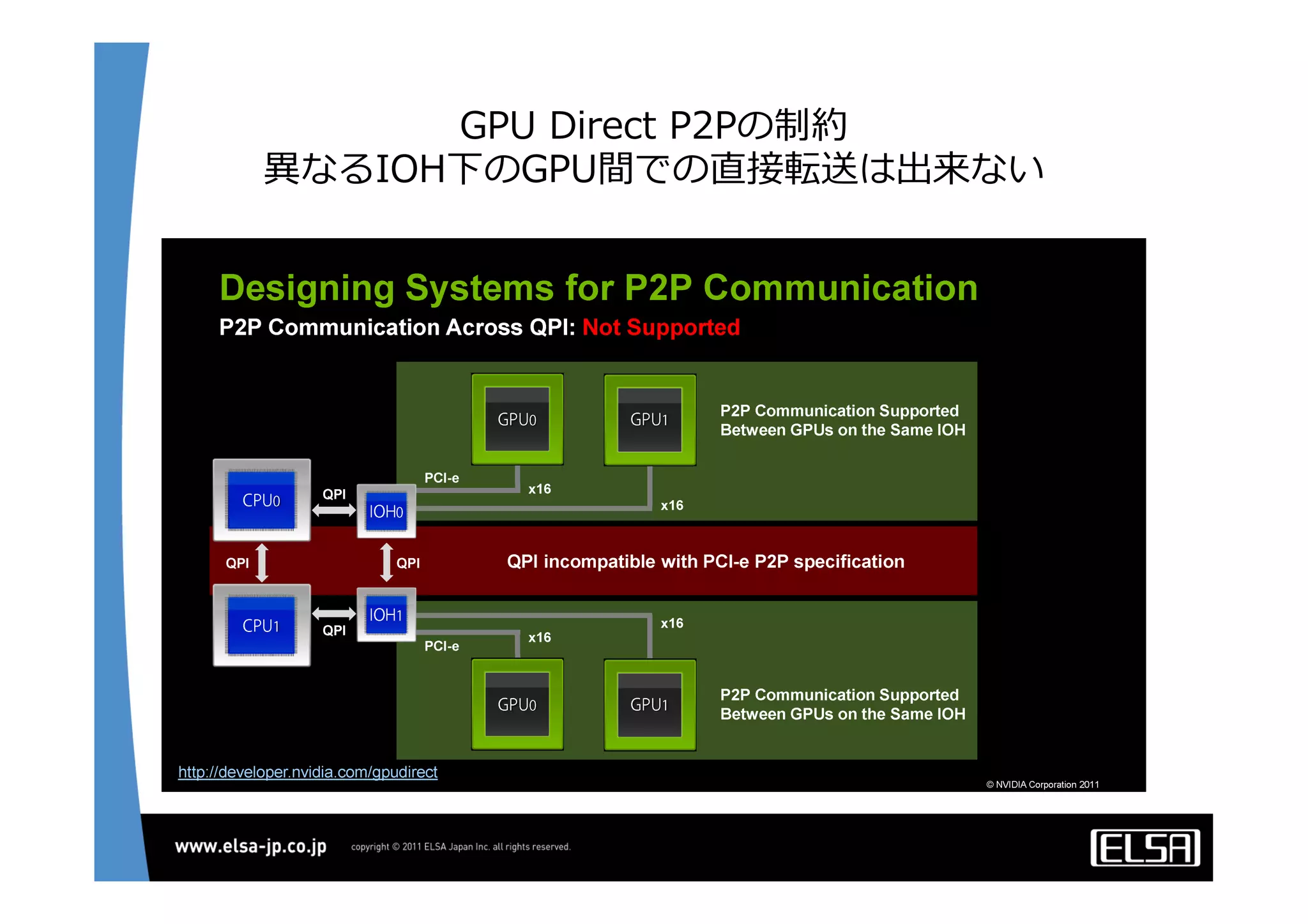

15. GPU Direct P2Pの制約
異異なるIOH下のGPU間での直接転送は出来ない

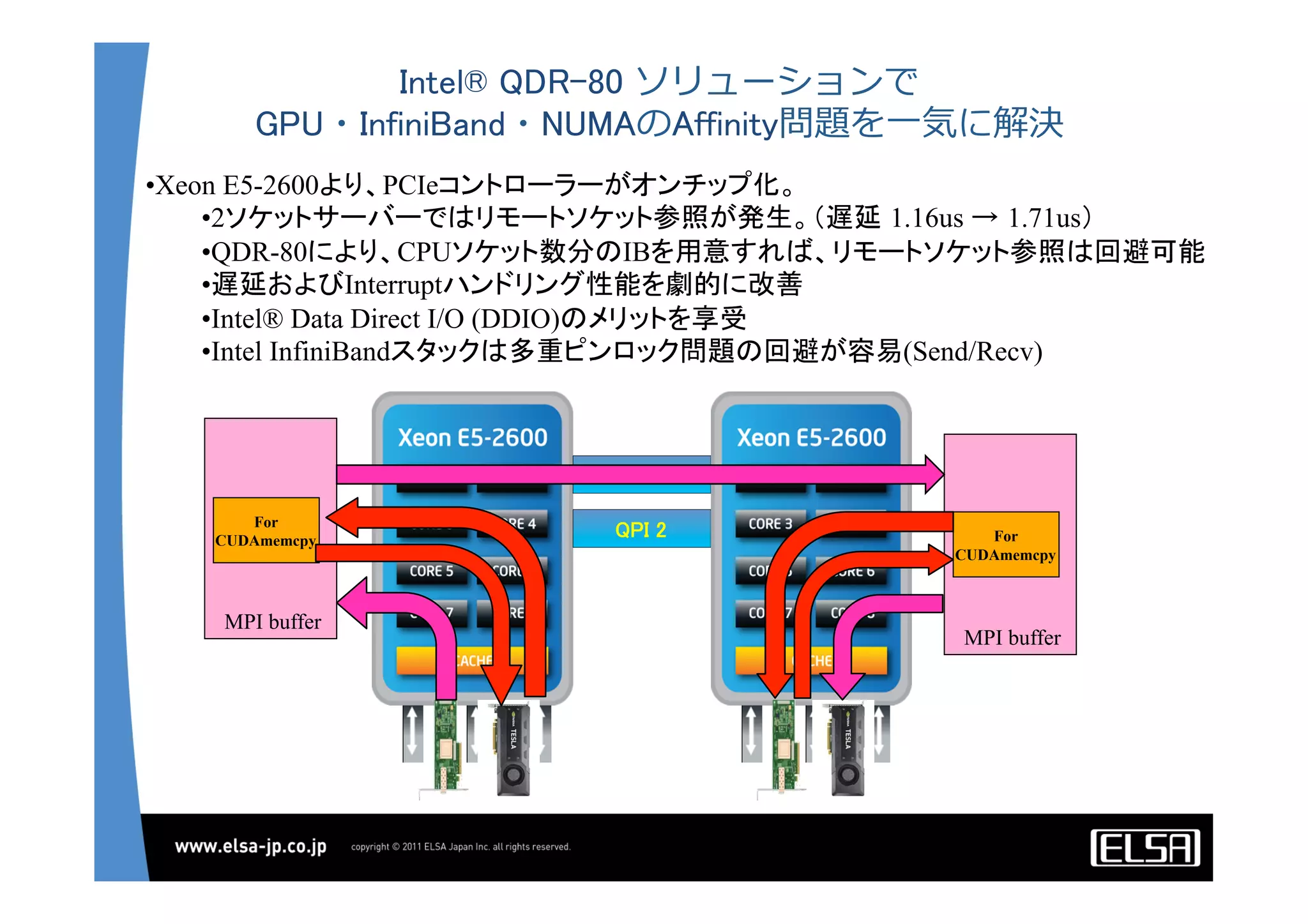

16. Intel® QDR-80 ソリューションで
GPU・InfiniBand・NUMAのAffinity問題を⼀一気に解決
QPI 2
QPI 1
• Xeon E5-2600より、PCIeコントローラーがオンチップ化。
• 2ソケットサーバーではリモートソケット参照が発生。（遅延 1.16us → 1.71us）
• QDR-80により、CPUソケット数分のIBを用意すれば、リモートソケット参照は回避可能
• 遅延およびInterruptハンドリング性能を劇的に改善
• Intel® Data Direct I/O (DDIO)のメリットを享受
• Intel InfiniBandスタックは多重ピンロック問題の回避が容易(Send/Recv)
MPI buffer
For
CUDAmemcpy
MPI buffer
For
CUDAmemcpy

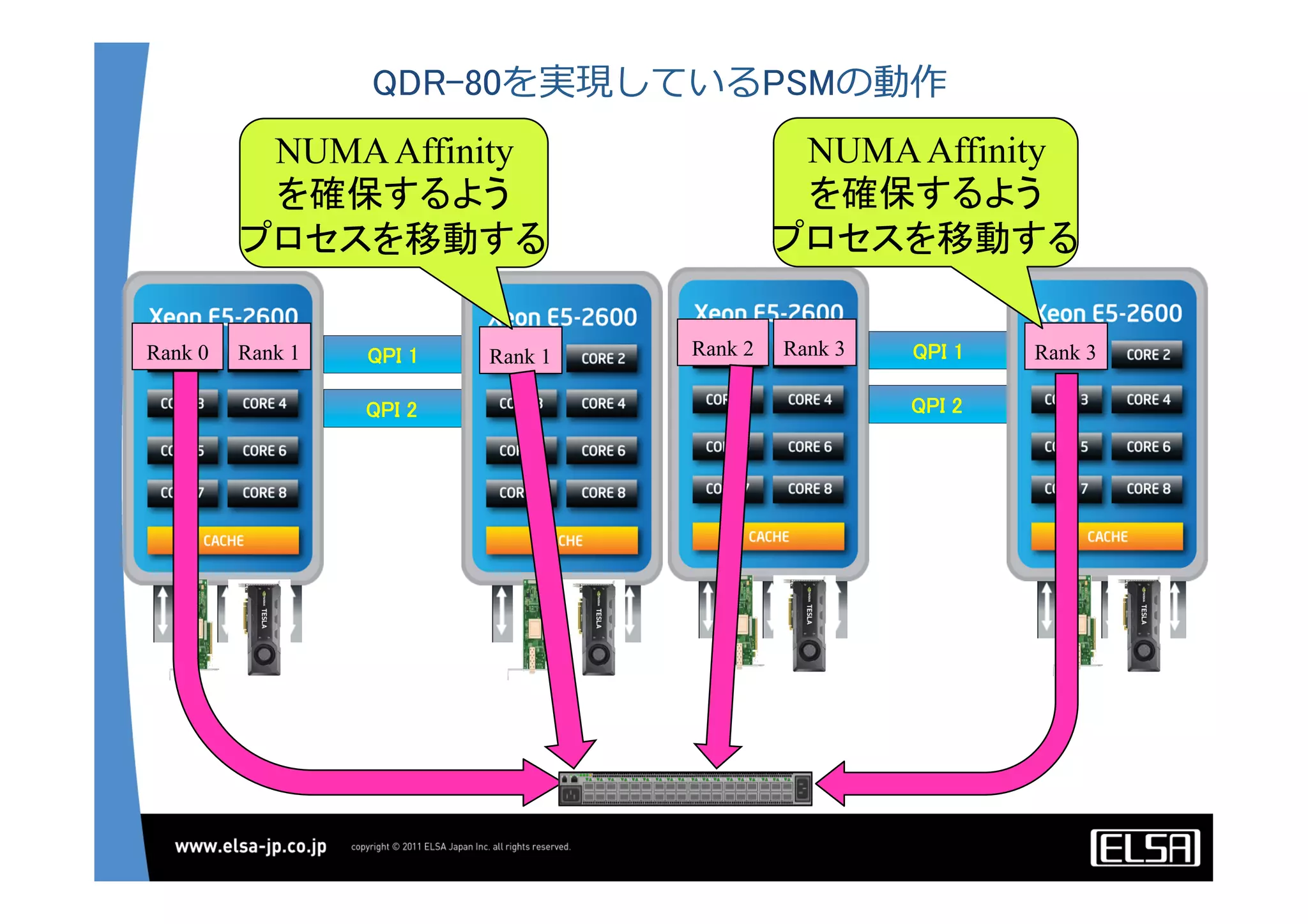

17. QDR-80を実現しているPSMの動作
QPI 2
QPI 1
Rank 0 Rank 1 Rank 1
QPI 2
QPI 1
Rank 2 Rank 3 Rank 3
NUMAAffinity
を確保するよう
プロセスを移動する
NUMAAffinity
を確保するよう
プロセスを移動する

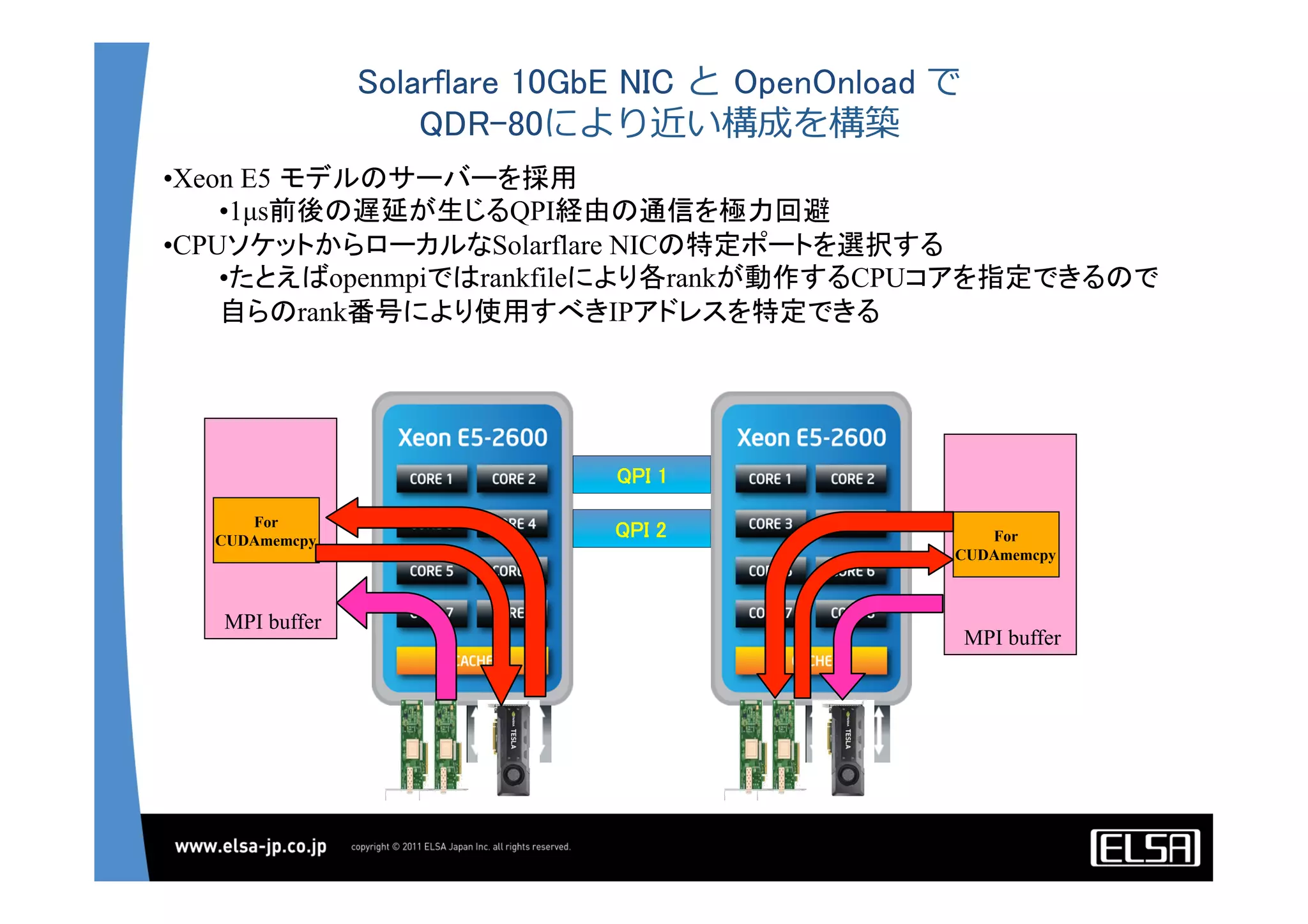

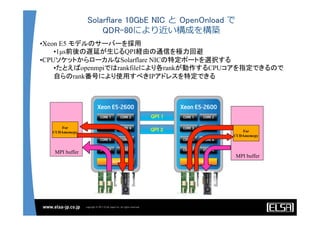

18. Solarflare 10GbE NIC と OpenOnload で
QDR-80により近い構成を構築
QPI 2
QPI 1
• Xeon E5 モデルのサーバーを採用
• 1µs前後の遅延が生じるQPI経由の通信を極力回避
• CPUソケットからローカルなSolarflare NICの特定ポートを選択する
• たとえばopenmpiではrankfileにより各rankが動作するCPUコアを指定できるので
自らのrank番号により使用すべきIPアドレスを特定できる
MPI buffer
For
CUDAmemcpy
MPI buffer
For
CUDAmemcpy

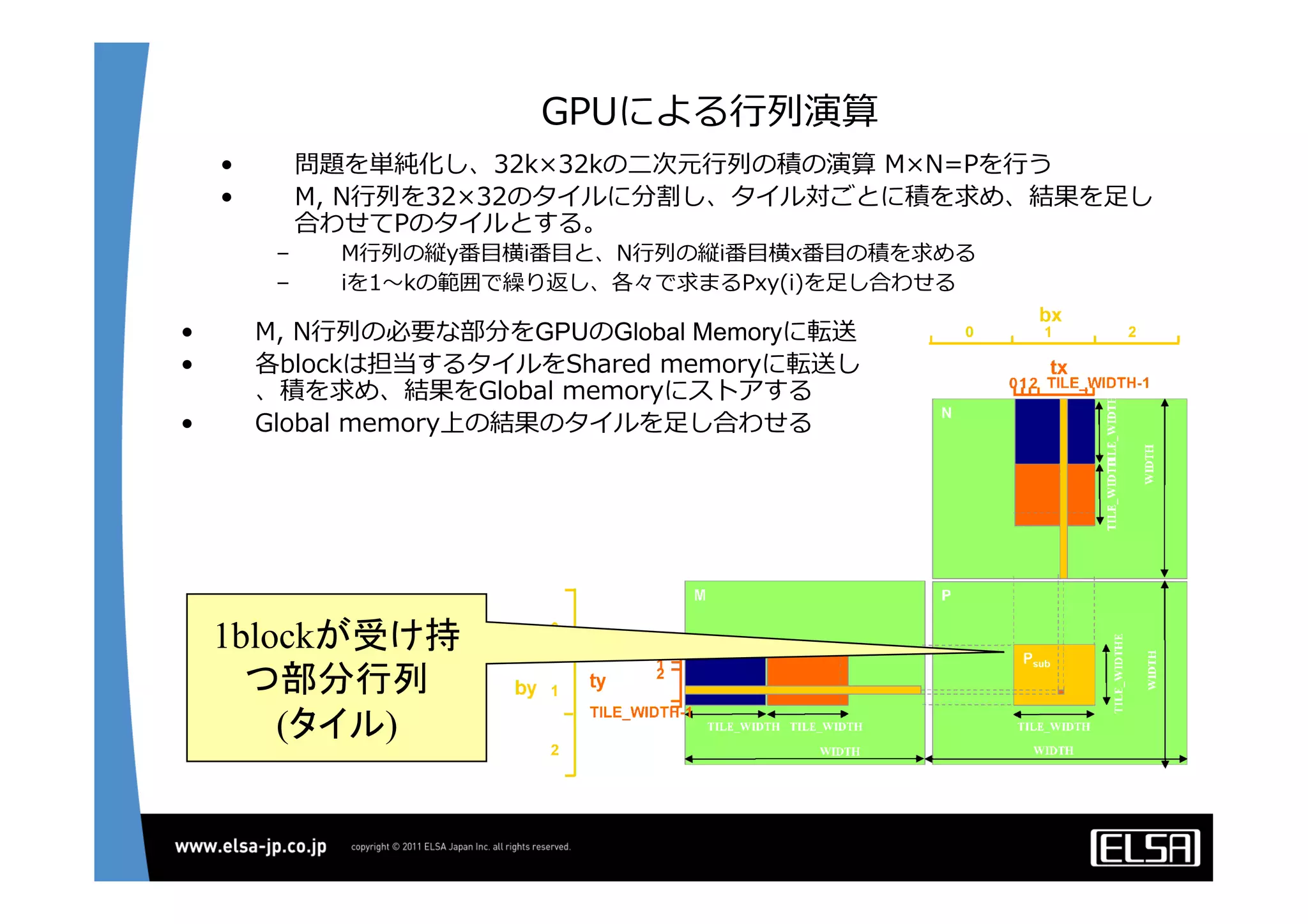

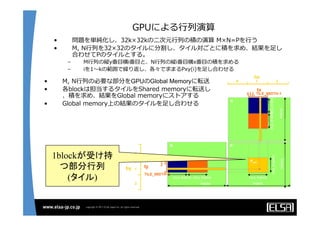

19. GPUによる⾏行行列列演算
• 問題を単純化し、32k×32kの⼆二次元⾏行行列列の積の演算 M×N=Pを⾏行行う
• M, N⾏行行列列を32×32のタイルに分割し、タイル対ごとに積を求め、結果を⾜足し
合わせてPのタイルとする。
– M⾏行行列列の縦y番⽬目横i番⽬目と、N⾏行行列列の縦i番⽬目横x番⽬目の積を求める
– iを1〜～kの範囲で繰り返し、各々で求まるPxy(i)を⾜足し合わせる
1blockが受け持
つ部分行列
(タイル)
• M, N⾏行行列列の必要な部分をGPUのGlobal Memoryに転送
• 各blockは担当するタイルをShared memoryに転送し
、積を求め、結果をGlobal memoryにストアする
• Global memory上の結果のタイルを⾜足し合わせる

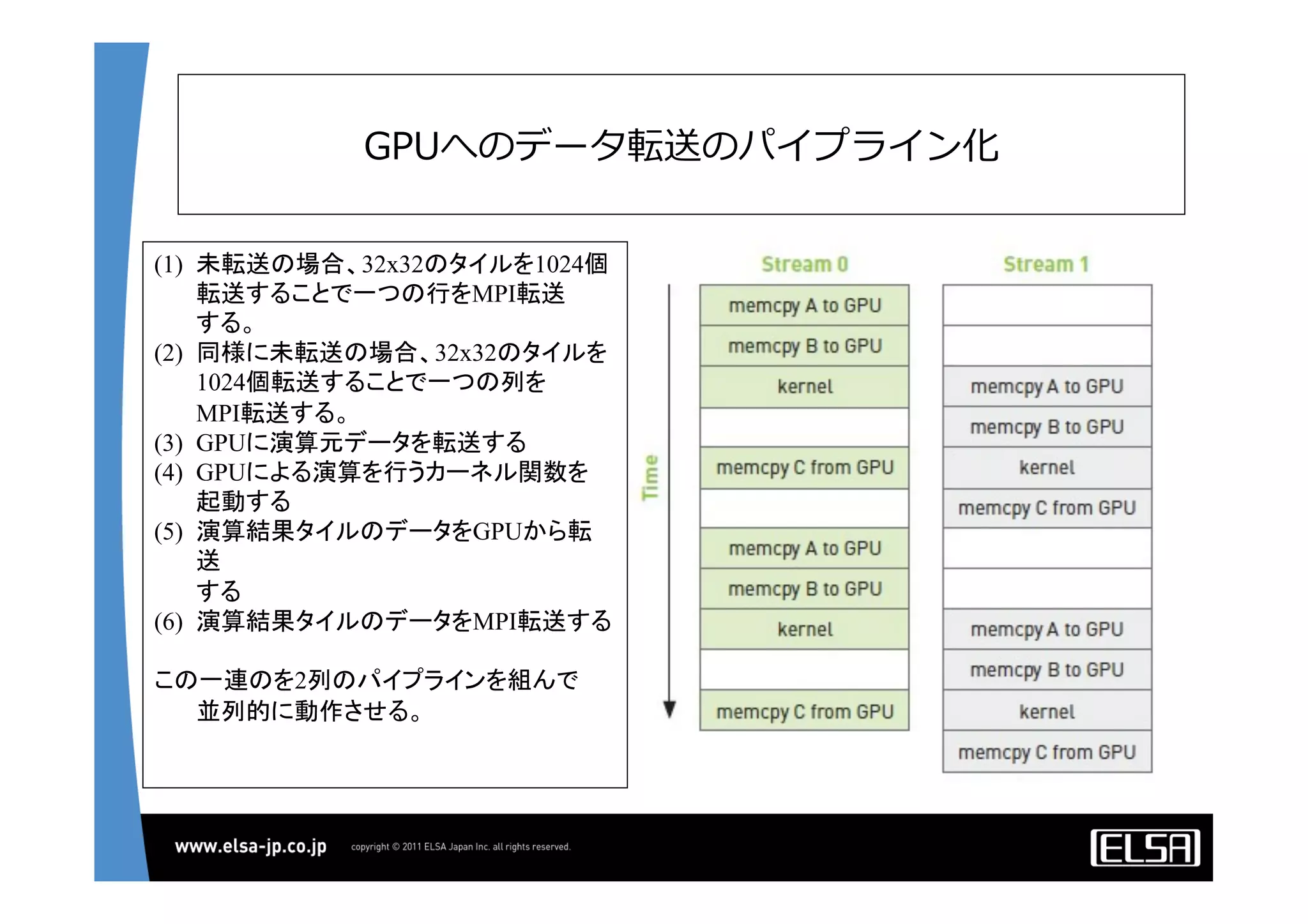

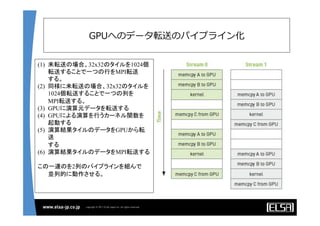

20. GPUへのデータ転送のパイプライン化
(1) 未転送の場合、32x32のタイルを1024個
転送することで一つの行をMPI転送
する。
(2) 同様に未転送の場合、32x32のタイルを
1024個転送することで一つの列を
MPI転送する。
(3) GPUに演算元データを転送する
(4) GPUによる演算を行うカーネル関数を
起動する
(5) 演算結果タイルのデータをGPUから転
送
する
(6) 演算結果タイルのデータをMPI転送する
この一連のを2列のパイプラインを組んで
並列的に動作させる。

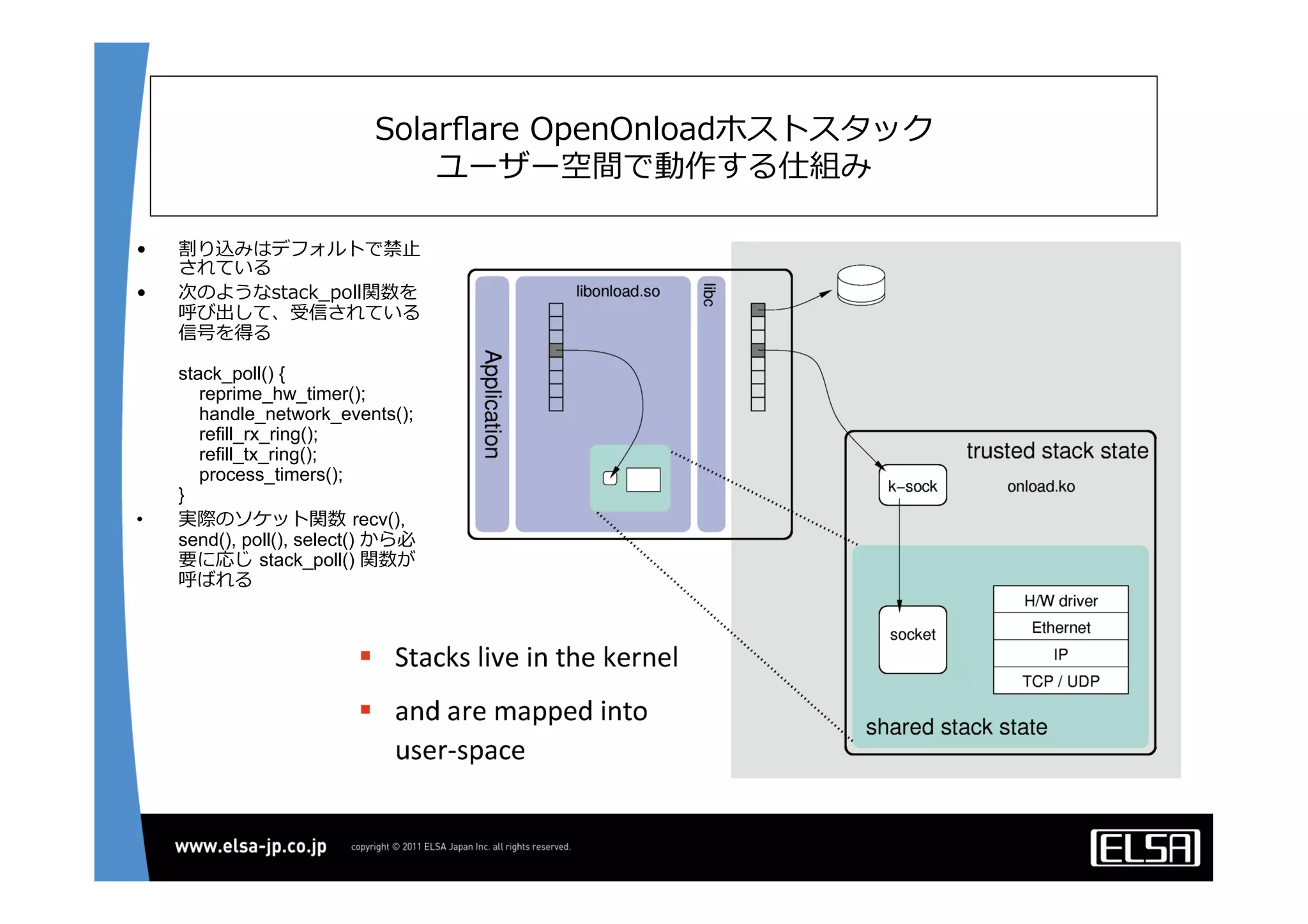

21. Solarflare OpenOnloadホストスタック
ユーザー空間で動作する仕組み
• 割り込みはデフォルトで禁⽌止
されている
• 次のようなstack_̲poll関数を
呼び出して、受信されている
信号を得る
stack_poll() {
reprime_hw_timer();
handle_network_events();
refill_rx_ring();
refill_tx_ring();
process_timers();
}
• 実際のソケット関数 recv(),
send(), poll(), select() から必
要に応じ stack_poll() 関数が
呼ばれる

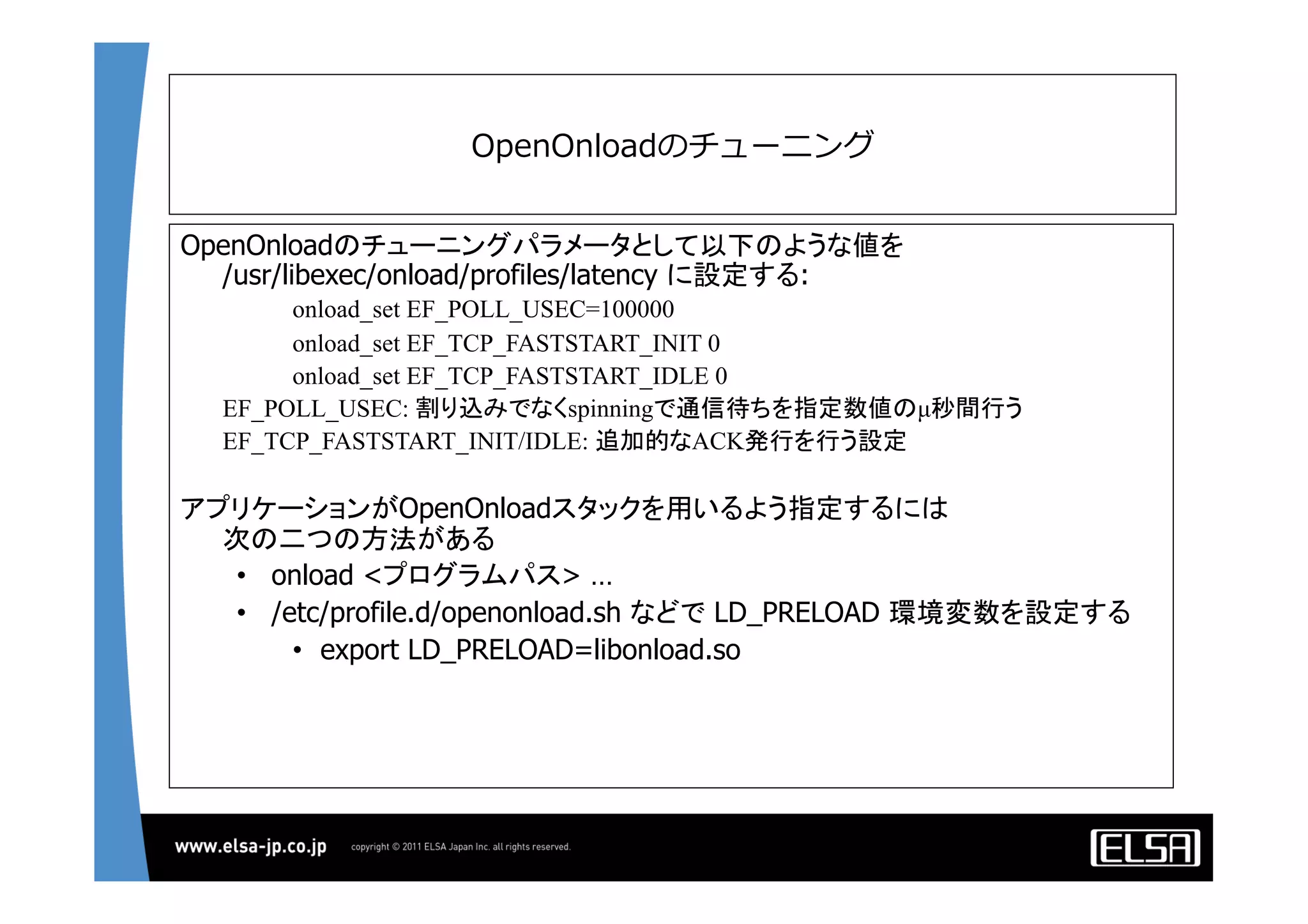

22. OpenOnloadのチューニング
OpenOnloadのチューニングパラメータとして以下のような値を
/usr/libexec/onload/profiles/latency に設定する:
onload_set EF_POLL_USEC=100000
onload_set EF_TCP_FASTSTART_INIT 0
onload_set EF_TCP_FASTSTART_IDLE 0
EF_POLL_USEC: 割り込みでなくspinningで通信待ちを指定数値のµ秒間行う
EF_TCP_FASTSTART_INIT/IDLE: 追加的なACK発行を行う設定
アプリケーションがOpenOnloadスタックを用いるよう指定するには
次の二つの方法がある
• onload <プログラムパス> …
• /etc/profile.d/openonload.sh などで LD_PRELOAD 環境変数を設定する
• export LD_PRELOAD=libonload.so

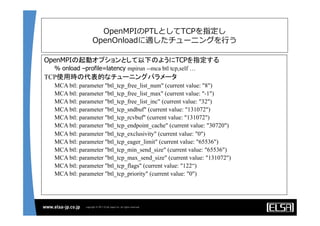

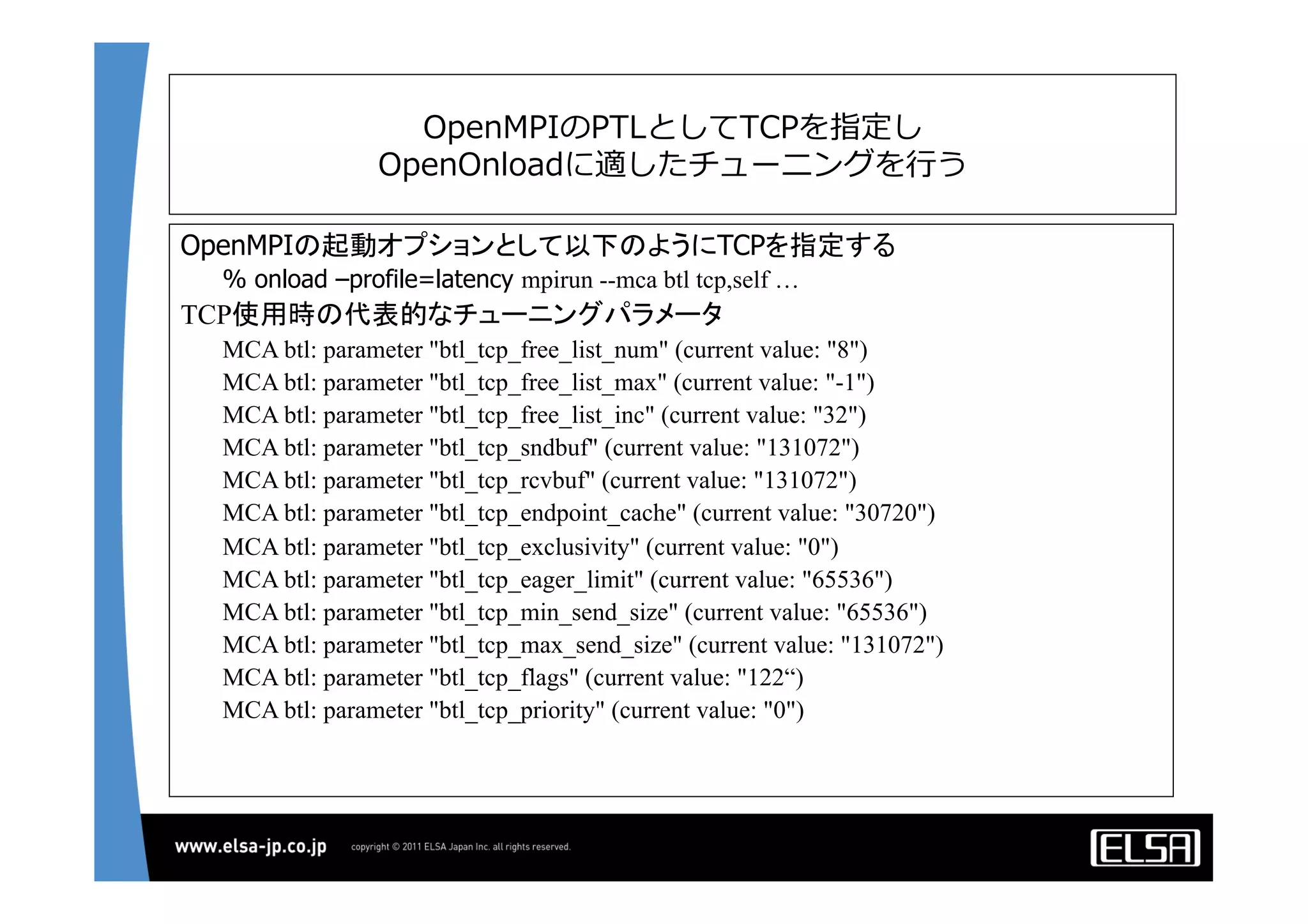

23. OpenMPIのPTLとしてTCPを指定し
OpenOnloadに適したチューニングを⾏行行う
OpenMPIの起動オプションとして以下のようにTCPを指定する
% onload –profile=latency mpirun --mca btl tcp,self …
TCP使用時の代表的なチューニングパラメータ
MCA btl: parameter "btl_tcp_free_list_num" (current value: "8")
MCA btl: parameter "btl_tcp_free_list_max" (current value: "-1")
MCA btl: parameter "btl_tcp_free_list_inc" (current value: "32")
MCA btl: parameter "btl_tcp_sndbuf" (current value: "131072")
MCA btl: parameter "btl_tcp_rcvbuf" (current value: "131072")
MCA btl: parameter "btl_tcp_endpoint_cache" (current value: "30720")
MCA btl: parameter "btl_tcp_exclusivity" (current value: "0")
MCA btl: parameter "btl_tcp_eager_limit" (current value: "65536")
MCA btl: parameter "btl_tcp_min_send_size" (current value: "65536")
MCA btl: parameter "btl_tcp_max_send_size" (current value: "131072")
MCA btl: parameter "btl_tcp_flags" (current value: "122“)
MCA btl: parameter "btl_tcp_priority" (current value: "0")

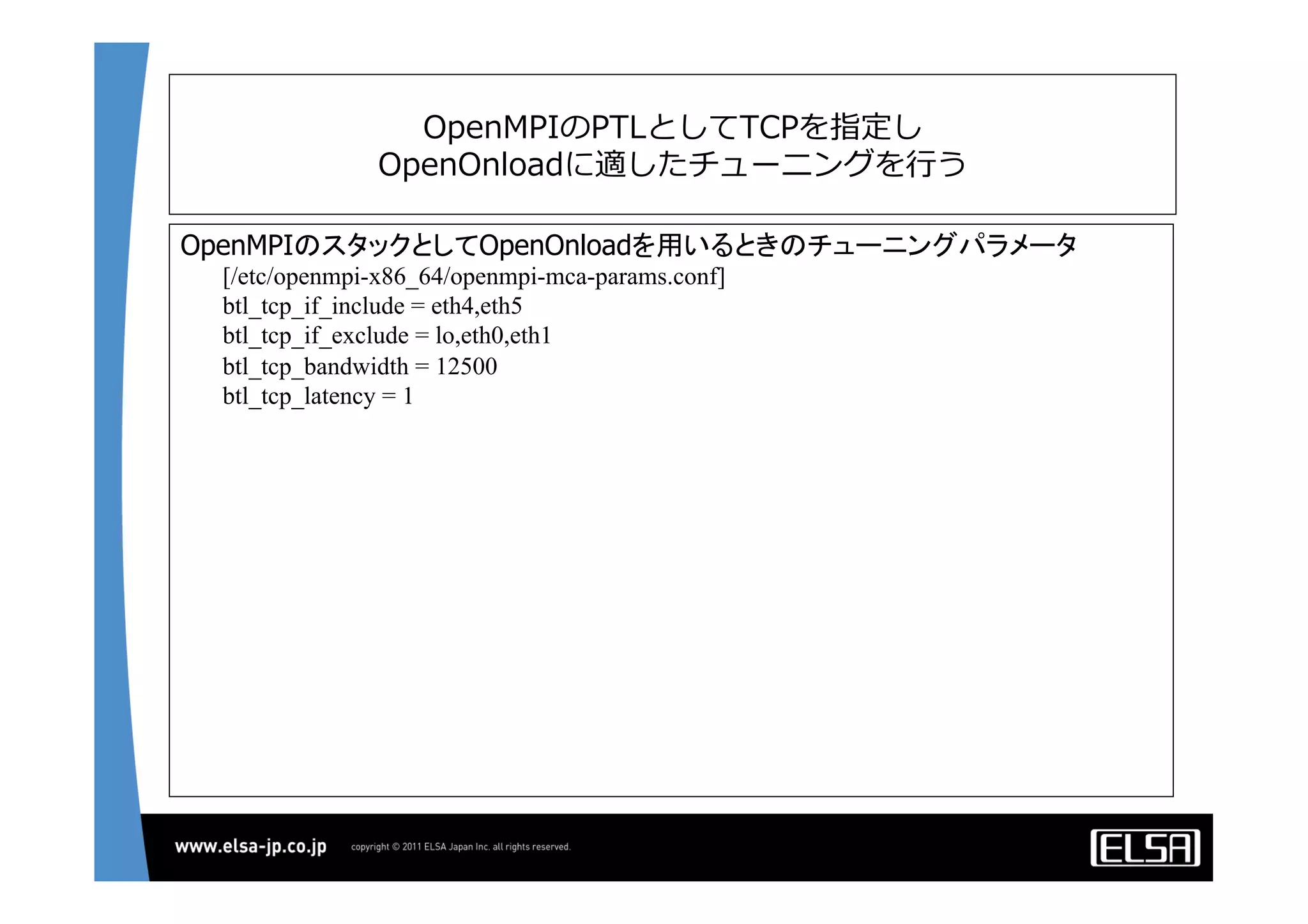

24. OpenMPIのPTLとしてTCPを指定し
OpenOnloadに適したチューニングを⾏行行う
OpenMPIのスタックとしてOpenOnloadを用いるときのチューニングパラメータ
[/etc/openmpi-x86_64/openmpi-mca-params.conf]
btl_tcp_if_include = eth4,eth5
btl_tcp_if_exclude = lo,eth0,eth1
btl_tcp_bandwidth = 12500
btl_tcp_latency = 1

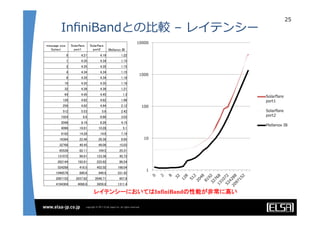

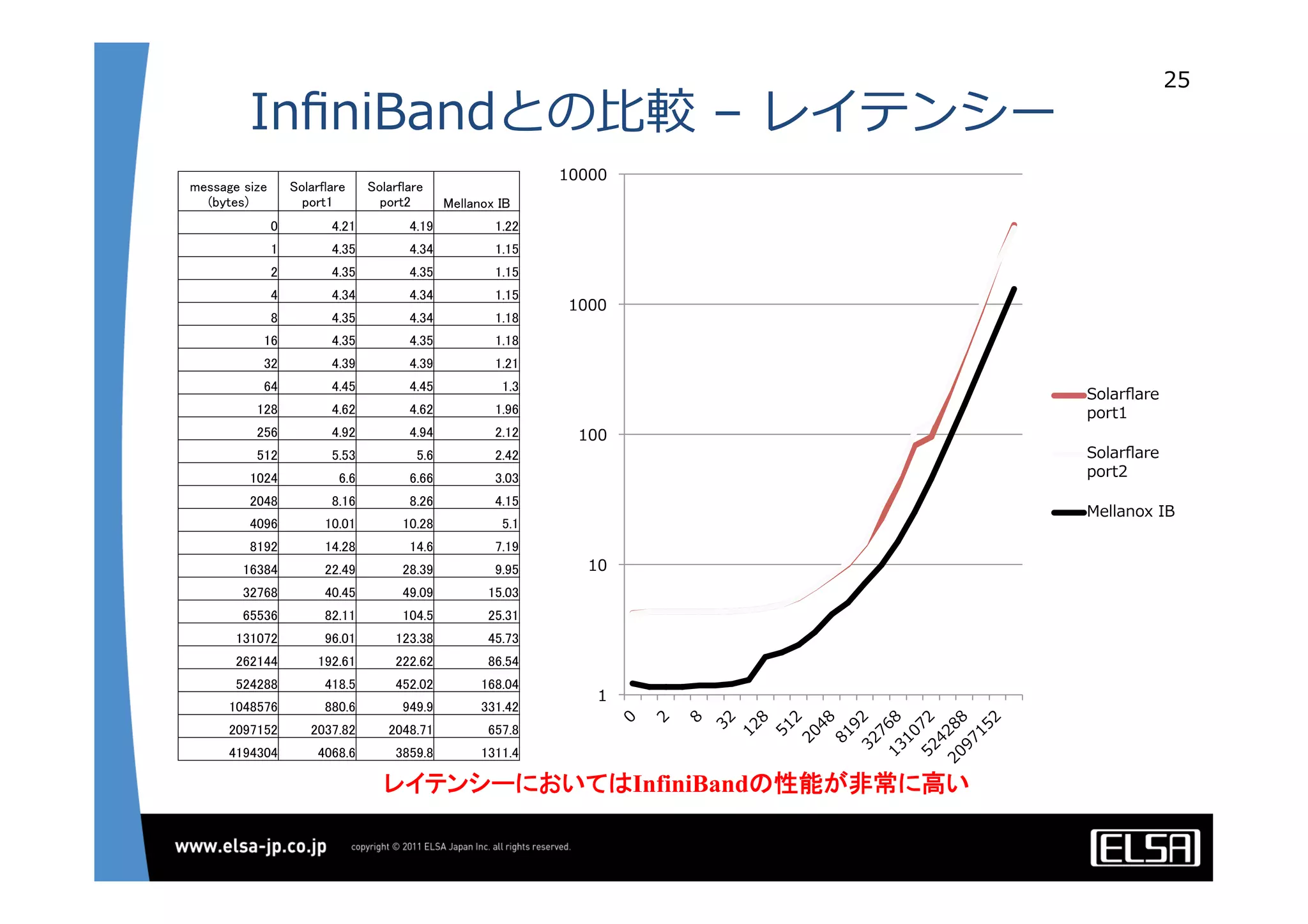

25. InfiniBandとの⽐比較 – レイテンシー
25
message size
(bytes)
Solarflare
port1
Solarflare
port2
Mellanox IB
0
4.21
4.19
1.22
1
4.35
4.34
1.15
2
4.35
4.35
1.15
4
4.34
4.34
1.15
8
4.35
4.34
1.18
16
4.35
4.35
1.18
32
4.39
4.39
1.21
64
4.45
4.45
1.3
128
4.62
4.62
1.96
256
4.92
4.94
2.12
512
5.53
5.6
2.42
1024
6.6
6.66
3.03
2048
8.16
8.26
4.15
4096
10.01
10.28
5.1
8192
14.28
14.6
7.19
16384
22.49
28.39
9.95
32768
40.45
49.09
15.03
65536
82.11
104.5
25.31
131072
96.01
123.38
45.73
262144
192.61
222.62
86.54
524288
418.5
452.02
168.04
1048576
880.6
949.9
331.42
2097152
2037.82
2048.71
657.8
4194304
4068.6
3859.8
1311.4
1
10
100
1000
10000
Solarflare
port1
Solarflare
port2
Mellanox IB
レイテンシーにおいてはInfiniBandの性能が非常に高い

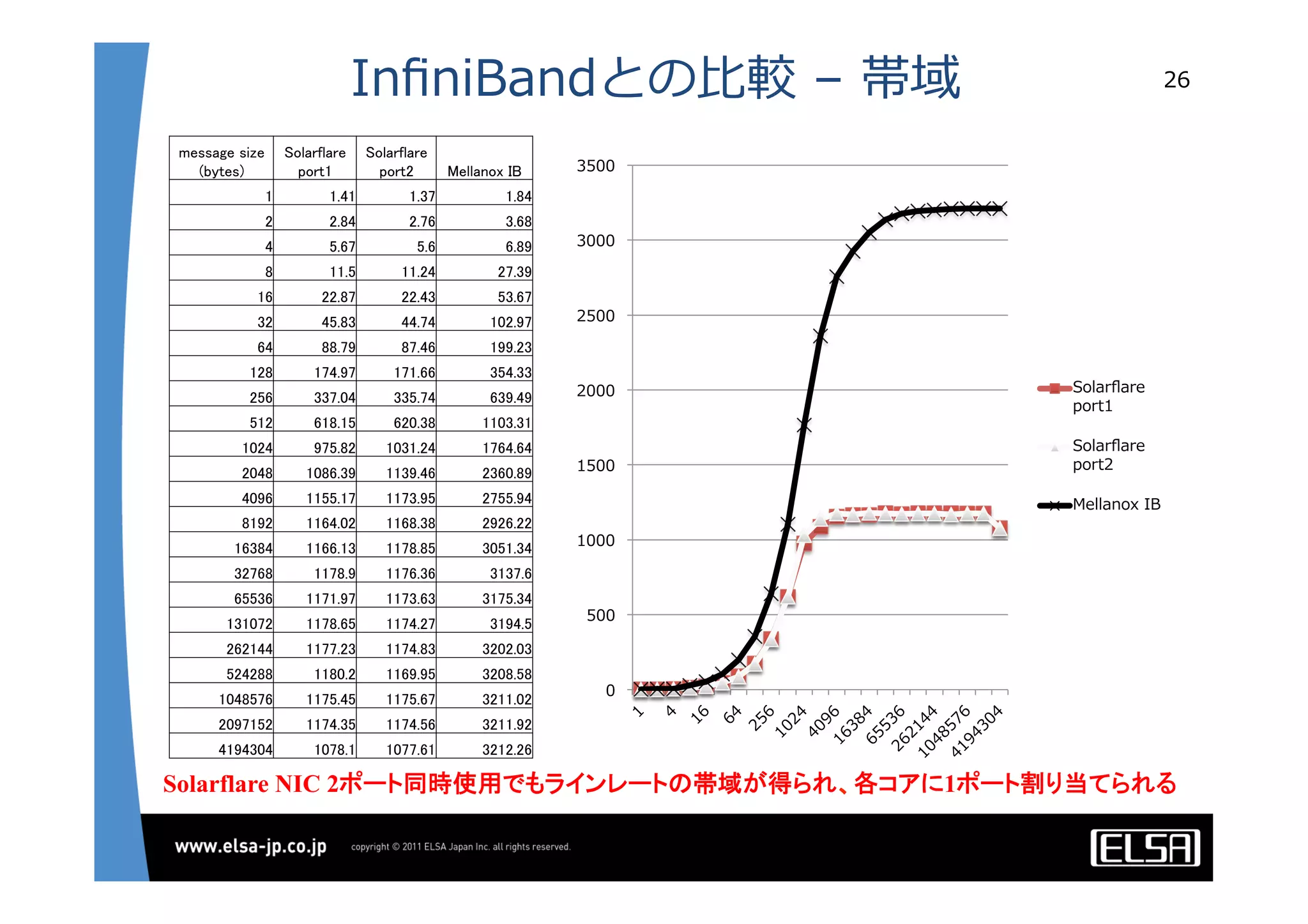

26. InfiniBandとの⽐比較 – 帯域 26
message size
(bytes)
Solarflare
port1
Solarflare
port2
Mellanox IB
1
1.41
1.37
1.84
2
2.84
2.76
3.68
4
5.67
5.6
6.89
8
11.5
11.24
27.39
16
22.87
22.43
53.67
32
45.83
44.74
102.97
64
88.79
87.46
199.23
128
174.97
171.66
354.33
256
337.04
335.74
639.49
512
618.15
620.38
1103.31
1024
975.82
1031.24
1764.64
2048
1086.39
1139.46
2360.89
4096
1155.17
1173.95
2755.94
8192
1164.02
1168.38
2926.22
16384
1166.13
1178.85
3051.34
32768
1178.9
1176.36
3137.6
65536
1171.97
1173.63
3175.34
131072
1178.65
1174.27
3194.5
262144
1177.23
1174.83
3202.03
524288
1180.2
1169.95
3208.58
1048576
1175.45
1175.67
3211.02
2097152
1174.35
1174.56
3211.92
4194304
1078.1
1077.61
3212.26
0
500
1000
1500
2000
2500
3000
3500
Solarflare
port1
Solarflare
port2
Mellanox IB
Solarflare NIC 2ポート同時使用でもラインレートの帯域が得られ、各コアに1ポート割り当てられる

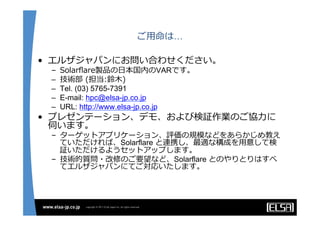

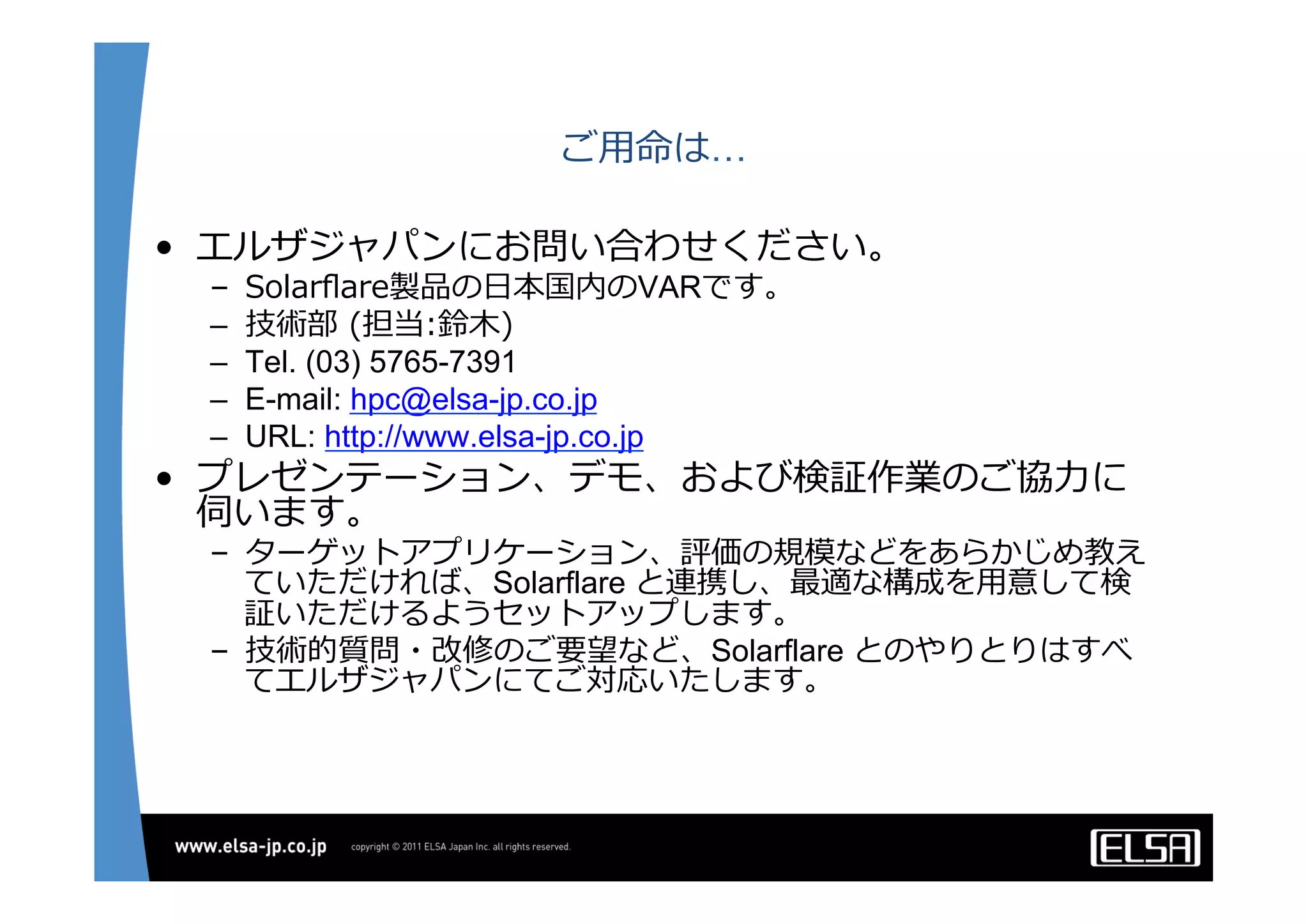

27. ご⽤用命は…
• エルザジャパンにお問い合わせください。
– Solarflare製品の⽇日本国内のVARです。
– 技術部 (担当:鈴鈴⽊木)
– Tel. (03) 5765-7391
– E-mail: hpc@elsa-jp.co.jp
– URL: http://www.elsa-jp.co.jp
• プレゼンテーション、デモ、および検証作業のご協⼒力力に
伺います。
– ターゲットアプリケーション、評価の規模などをあらかじめ教え
ていただければ、Solarflare と連携し、最適な構成を⽤用意して検
証いただけるようセットアップします。
– 技術的質問・改修のご要望など、Solarflare とのやりとりはすべ
てエルザジャパンにてご対応いたします。
