laporan praktikum Sistem Jaringan Komputer menggunakan Cisco Packet Tracer 5.3. Tujuan mahasiswa dalam melakukan pratikum Konstruksi Kompiler adalah : 1. Mahasiswa dapat membangun sebuah rancangan arsitektur jaringan komputer menggunakan Cisco Packet Tracer 5.3. 2. Mampu mengidentifikasi kesalahan yang terjadi pada rancangan arsitektur jaringan komputer tersebut. 3. Mahasiswa mampu memahami perintah-perintah yang ada pada Packet Tracer 5.3 4. Mahasiswa mengetahui pengkoneksian antara computer, mengunakan router yang berbeda, IPadreas, Server, switch antara switch 5. Mahasiswa mampu menjalankan perintah – perintah dasar untuk mengakses dan mengkonfigurasi Router Cisco.

1. 1

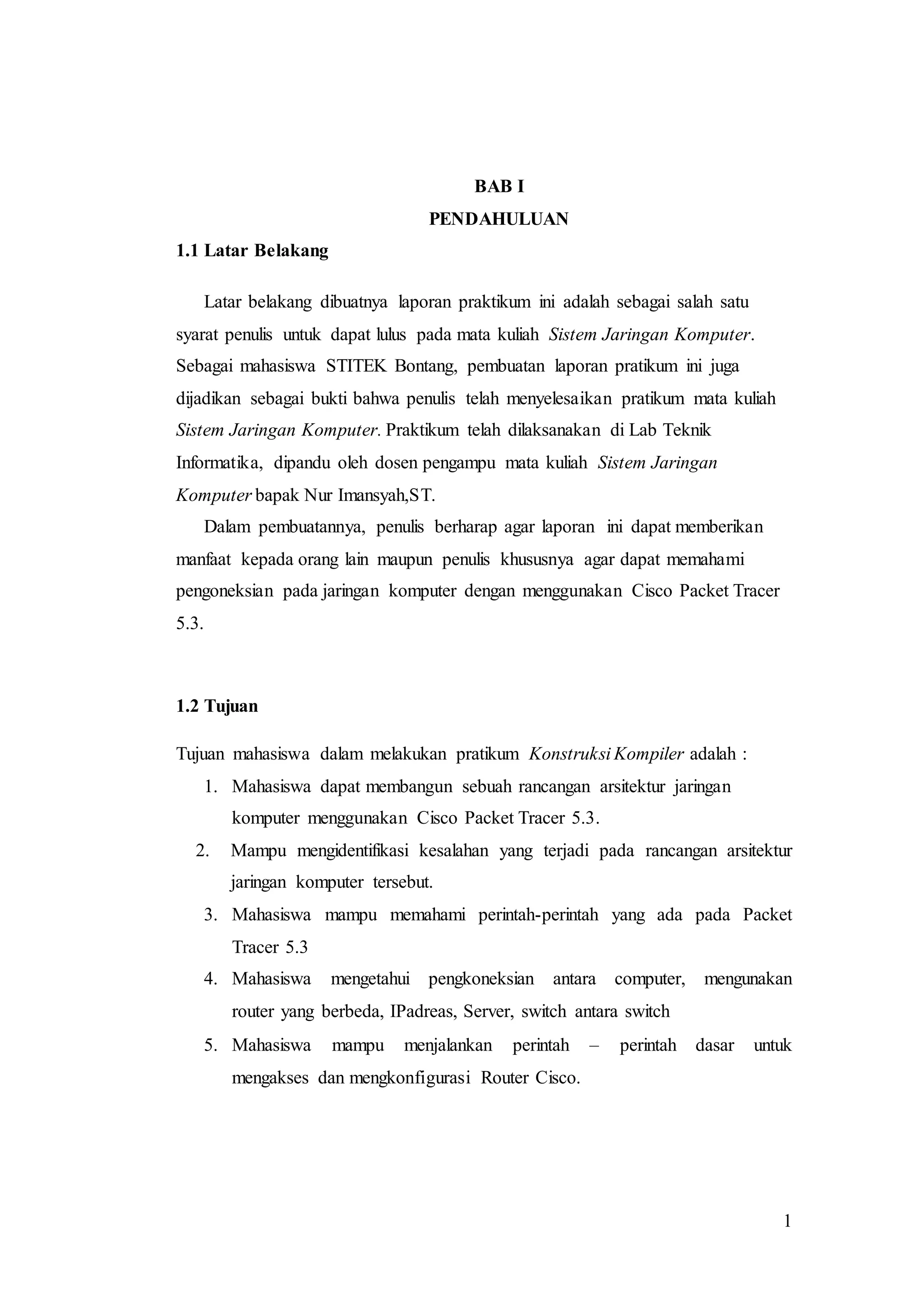

BAB I
PENDAHULUAN
1.1 Latar Belakang
Latar belakang dibuatnya laporan praktikum ini adalah sebagai salah satu
syarat penulis untuk dapat lulus pada mata kuliah Sistem Jaringan Komputer.
Sebagai mahasiswa STITEK Bontang, pembuatan laporan pratikum ini juga
dijadikan sebagai bukti bahwa penulis telah menyelesaikan pratikum mata kuliah
Sistem Jaringan Komputer. Praktikum telah dilaksanakan di Lab Teknik
Informatika, dipandu oleh dosen pengampu mata kuliah Sistem Jaringan
Komputer bapak Nur Imansyah,ST.
Dalam pembuatannya, penulis berharap agar laporan ini dapat memberikan
manfaat kepada orang lain maupun penulis khususnya agar dapat memahami
pengoneksian pada jaringan komputer dengan menggunakan Cisco Packet Tracer
5.3.
1.2 Tujuan
Tujuan mahasiswa dalam melakukan pratikum Konstruksi Kompiler adalah :
1. Mahasiswa dapat membangun sebuah rancangan arsitektur jaringan
komputer menggunakan Cisco Packet Tracer 5.3.
2. Mampu mengidentifikasi kesalahan yang terjadi pada rancangan arsitektur
jaringan komputer tersebut.
3. Mahasiswa mampu memahami perintah-perintah yang ada pada Packet
Tracer 5.3
4. Mahasiswa mengetahui pengkoneksian antara computer, mengunakan
router yang berbeda, IPadreas, Server, switch antara switch
5. Mahasiswa mampu menjalankan perintah – perintah dasar untuk
mengakses dan mengkonfigurasi Router Cisco.

2. 2
BAB II
DASAR TEORI
2.1 Definisi Jaringan Komputer
Dengan berkembangnya teknologi komputer dan komunikasi suatu
model komputer tunggal yang melayani seluruh tugas-tugas komputasi suatu
organisasi kini telah diganti dengan sekumpulan komputer yang terpisah-pisah
akan tetapi saling berhubungan dalam melaksanakan tugasnya, sistem seperti ini
disebut jaringan komputer (computer network).
Dalam buku ini kita akan menggunakan istilah jaringan komputer untuk
mengartikan suatu himpunan interkoneksi sejumlah komputer yang autonomous.
Dua buah komputer dikatakan terinterkoneksi bila keduanya dapat saling bertukar
informasui. Betuk koneksinya tidak harus melalui kawat tembaga saja melainkan
dapat emnggunakan serat optik, gelomabng mikro, atau satelit komunikasi.
Untuk memahami istilah jaringan komputer sering kali kita
dibingungkan dengan sistem terdistribusi (distributed system). Kunci
perbedaannya adalah bahwa sebuah sistem terdistribusi,keberadaan sejumlah
komputer autonomous bersifat transparan bagi pemakainya. Seseorang dapat
memberi perintah untuk mengeksekusi suatu program, dan kemudian program
itupun akan berjalan dan tugas untuk memilih prosesor, menemukan dan
mengirimkan file ke suatu prosesor dan menyimpan hasilnya di tempat yang tepat
mertupakan tugas sistem operasi. Dengan kata lain, pengguna sistem terditribusi
tidak akan menyadari terdapatnya banyak prosesor (multiprosesor), alokasi tugas
ke prosesor-prosesor, alokasi file ke disk, pemindahan file yang dfisimpan dan
yang diperlukan, serta fungsi-fungsi lainnya dari sitem harus bersifat otomatis.
Pada suatu jaringan komputer, pengguna harus secara eksplisit log ke
sebuah mesin, secara eksplisit menyampaikan tugasnya dari jauh, secara eksplisity
memindahkan file-file dan menangani sendiri secara umum selusurh manajemen
jaringan. Pada sistem terdistribusi, tidak ada yang perlu dilakukan secara eksplisit,

3. 3
sermunya sudah dilakukan secara otomatis oleh sistem tanpa sepengetahuan
pemakai.
Dengan demikian sebuah sistem terdistribusi adalah suatu sistem
perangkat lunak yang dibuat pada bagian sebuah jaringan komputer. Perangkat
lunaklah yang menentukan tingkat keterpaduan dan transparansi jarimngan yang
bersangkutan. Karena itu perbedaan jaringan dengan sistem terdistribusi lebih
terletak pada perangkat lunaknya (khususnya sistem operasi), bukan pada
perangkat kerasnya.
2.2 Perintah-Perintah Cisco Router
Cisco router mendukung auto complete artinya kita diperbolehkan
mengetik sebagian dari command-command yang tersedia seperti:
Router#configure terminal
bisa ditulis dengan
Router#config t
Tanda “?” digunakan untuk mencari bantuan. Ada beberapa cara menggunakan
perintah “?”. Bila perintah “?” diketik setelah tanda prompt, maka akan muncul
daftar perintah-perintah yang dapat digunakan di tingkat tersebut. Jadi daftar
perintah yang diberikan dari user exec prompt tidak sama dengan jika dibuat dari
privileged exec prompt.
Router>?
Exec commands :
Connect open a terminal connection
Disable Turn off privileged commands
Disconnect Disconnect an existing network
connection
Bila perintah “?” diketik setelah spasi dari suatu perintah yang telah diketik, ia
akan memberikan bantuan dengan memberikan daftar perintah atau parameter
berikutnya yang perlu diketikkan untuk melengkapi perintah tersebut.
Router>telnet ?

4. 4

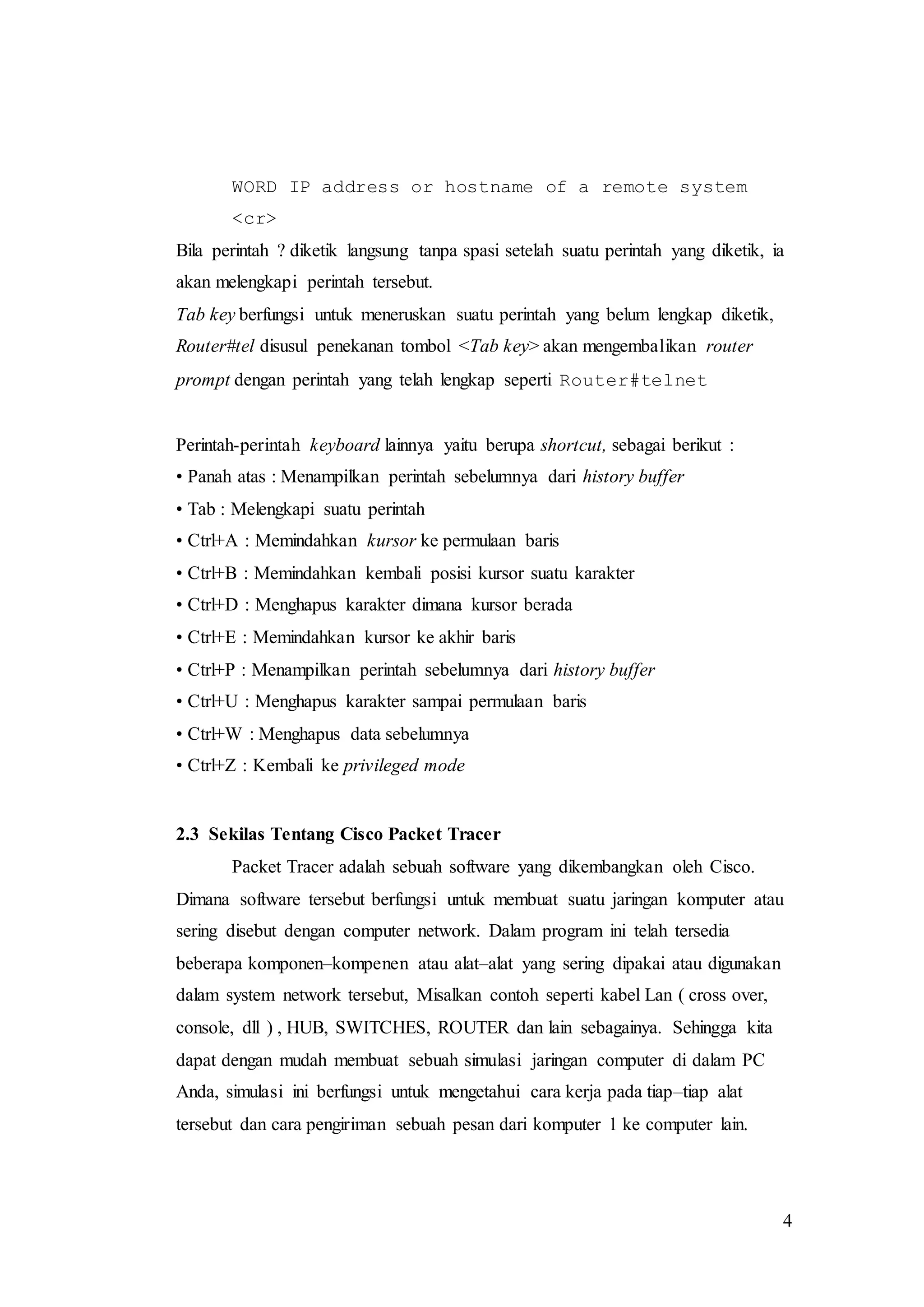

WORD IP address or hostname of a remote system
<cr>
Bila perintah ? diketik langsung tanpa spasi setelah suatu perintah yang diketik, ia
akan melengkapi perintah tersebut.
Tab key berfungsi untuk meneruskan suatu perintah yang belum lengkap diketik,
Router#tel disusul penekanan tombol <Tab key> akan mengembalikan router
prompt dengan perintah yang telah lengkap seperti Router#telnet
Perintah-perintah keyboard lainnya yaitu berupa shortcut, sebagai berikut :
• Panah atas : Menampilkan perintah sebelumnya dari history buffer
• Tab : Melengkapi suatu perintah
• Ctrl+A : Memindahkan kursor ke permulaan baris
• Ctrl+B : Memindahkan kembali posisi kursor suatu karakter
• Ctrl+D : Menghapus karakter dimana kursor berada
• Ctrl+E : Memindahkan kursor ke akhir baris
• Ctrl+P : Menampilkan perintah sebelumnya dari history buffer
• Ctrl+U : Menghapus karakter sampai permulaan baris
• Ctrl+W : Menghapus data sebelumnya
• Ctrl+Z : Kembali ke privileged mode
2.3 Sekilas Tentang Cisco Packet Tracer
Packet Tracer adalah sebuah software yang dikembangkan oleh Cisco.
Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau
sering disebut dengan computer network. Dalam program ini telah tersedia
beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan
dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over,
console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita
dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC
Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat
tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain.

5. 5
Packet tracer adalah sebuah software yang dapat digunakan untuk melakukan
simulasi jaringan.
Sebenarnya software ini sangat familiar didunia dalam bidang computer
network. Sebelum anda akan membuat jaringan network yang sebenarnya
disarankan Anda membuat rancangan terkebih dahulu agar jaringan yang dibuat
sesuai dengan apa yang diharapkan dan dapat dilakukan koreksi sebelum dibuat
jaringan yang sebenarnya. Nah, dengan adanya software ini maka memudahkan
anda untuk membuat simulasi jaringan komputer dengan kelengkapan tools dan
device yang tersedia di Cisco Packet Tracer.

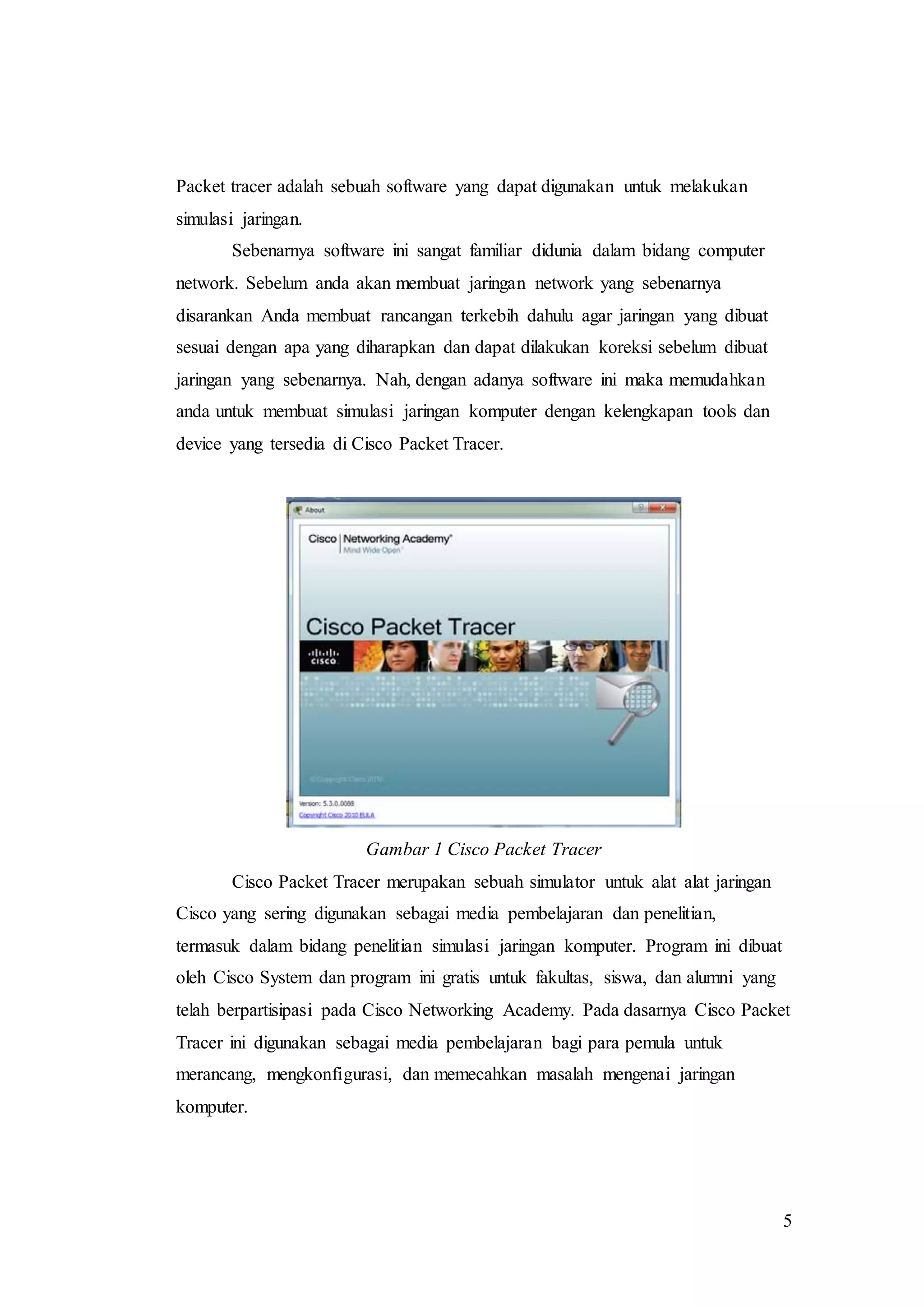

Gambar 1 Cisco Packet Tracer
Cisco Packet Tracer merupakan sebuah simulator untuk alat alat jaringan
Cisco yang sering digunakan sebagai media pembelajaran dan penelitian,
termasuk dalam bidang penelitian simulasi jaringan komputer. Program ini dibuat
oleh Cisco System dan program ini gratis untuk fakultas, siswa, dan alumni yang
telah berpartisipasi pada Cisco Networking Academy. Pada dasarnya Cisco Packet
Tracer ini digunakan sebagai media pembelajaran bagi para pemula untuk
merancang, mengkonfigurasi, dan memecahkan masalah mengenai jaringan
komputer.

6. 6

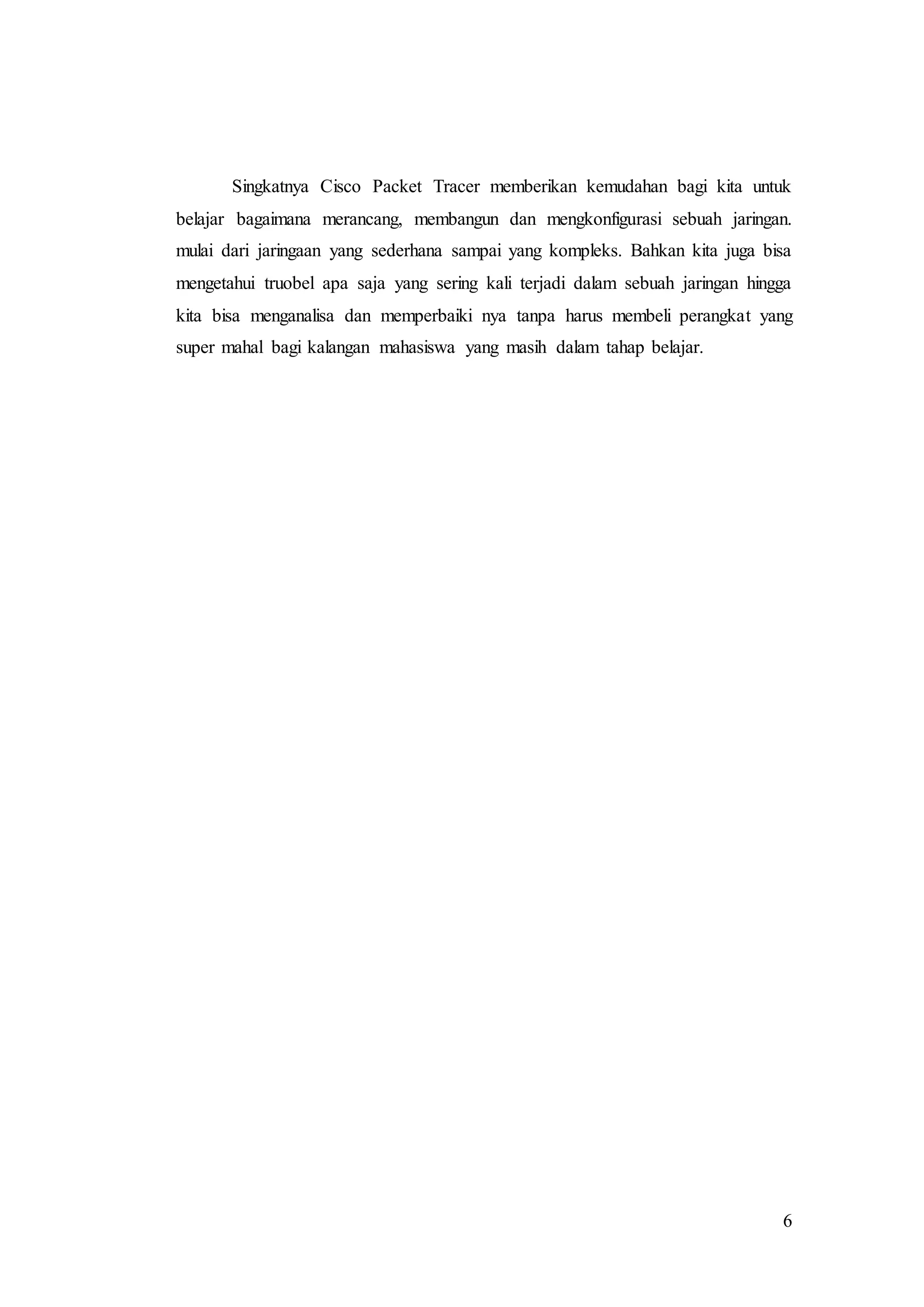

Singkatnya Cisco Packet Tracer memberikan kemudahan bagi kita untuk
belajar bagaimana merancang, membangun dan mengkonfigurasi sebuah jaringan.
mulai dari jaringaan yang sederhana sampai yang kompleks. Bahkan kita juga bisa
mengetahui truobel apa saja yang sering kali terjadi dalam sebuah jaringan hingga
kita bisa menganalisa dan memperbaiki nya tanpa harus membeli perangkat yang
super mahal bagi kalangan mahasiswa yang masih dalam tahap belajar.

7. 7
BAB III
METEDEOLOGI
3.1 Alat dan Bahan
Untuk menggunakan aplikasi cisco packet tracer dalam simulasi system
jaringan komputer harus melalui beberapa tahapan dan juga kebutuhan.
3.1.1 Hardware dan Software
Perangkat Keras (hardware) yang dibutuhkan dalam pembuatan simulasi
Jaringan komputeradalah : Processor 3.0 GHZ, MB LGA 775, RAM 1GB, HDD
320 GB, CD/DVD Multi Layer, Monitor, Keyboard, Mouse. Sedangkan untuk
perangkat lunak (software) yang dibutuhkan untuk simulasi Jaringan komputer
adalah : Microsoft Windows 7 32 bit, cisco packet tracer 5.3.
3.2 Praktikum 1
Pada praktikum ini penulis akan membahas tentang bagaimana
menghubungkan Dua Komputer dengan Satu Router. Sebagai gambaran, jaringan
A adalah jaringan computer yang ada di gedung lama perusahaan. Jaringan ini adalah
jaringan 192.168.1.0/24, mencakup 50 buah computer dan PC Alice adalah salah
satunya. PC Alice memiliki IP address 192.168.1.5.
Sedangkan jaringan B adalah jaringan di gedung baru. Jaringan ini adaah
jaringan 192.168.2.0/24. Salah satu PC yang ada di gedung baru adalah PC BOB
yang memiiki IP Address 192.168.2.13. Agar Alice yang berada di jaringan A dapat
berkomunikasi dengan Bob yang berada di jaringan B, maka harus ada sebuah router
yang akan meneruskan paket dari jaringan A ke jaringan B dan sebaliknya.

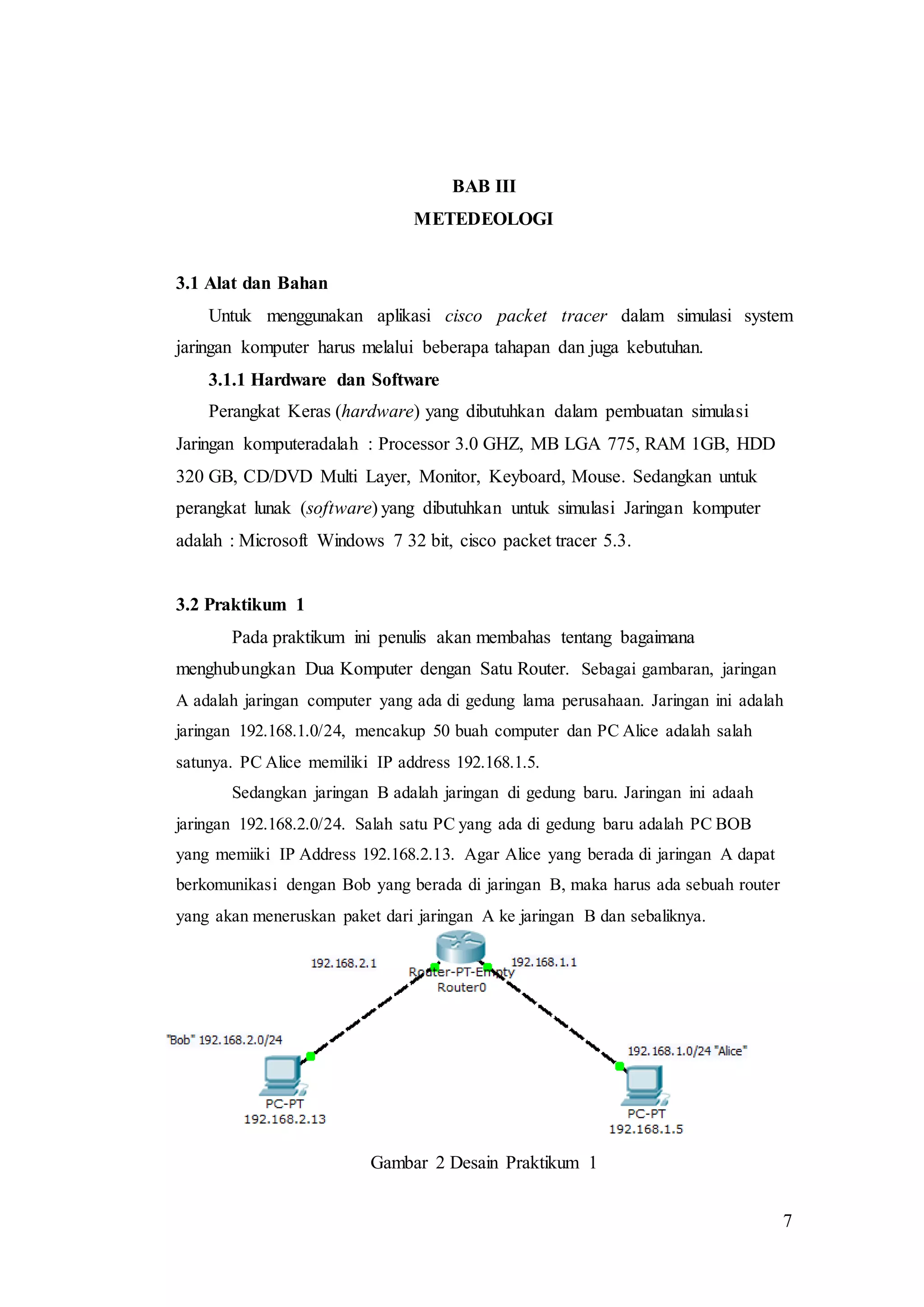

Desain untuk jaringan A dan B adalah sebagai berikut :
Gambar 2 Desain Praktikum 1

8. 8
Keterangan :
1. Untuk mengkoneksikan antara Jaringan A dan B diperlukan router dan
didalam routernya itu sendiri terdapat 2 fastethernet yaitu fa0/0 yang
memiliki gateway dari jaringan B yaitu 192.168.2.1 dan untuk fa1/0 yang
memiliki gateway dari Jaringan A yaitu 192.168.1.1
2. Kemudian untuk mengkoneksikannya harus dinyalakan dahulu
fastethernetnya dengan perintah #no shutdown
3. Cara menambahkan no gateway jaringan B ke router yaitu #ip add
192.168.2.1 255.255.255.0 dan untuk jaringan A ke router yaitu #ip
192.168.1.1 255.255.255.0
4. Apabila sudah selesai semua, kita tinggal mengecek jaringan tersebut
apakah dapat mentransfer data dari jaringan A ke jaringan B begitu juga
sebaliknya.
3.3 Praktikum 2
Menghubungkan Komputer antara dua switch satu router.
Gambar 3 Desain Praktikum 2
3.4 Praktikum 3
Menghubungkan Komputer antara Dua Router berbeda

9. 9

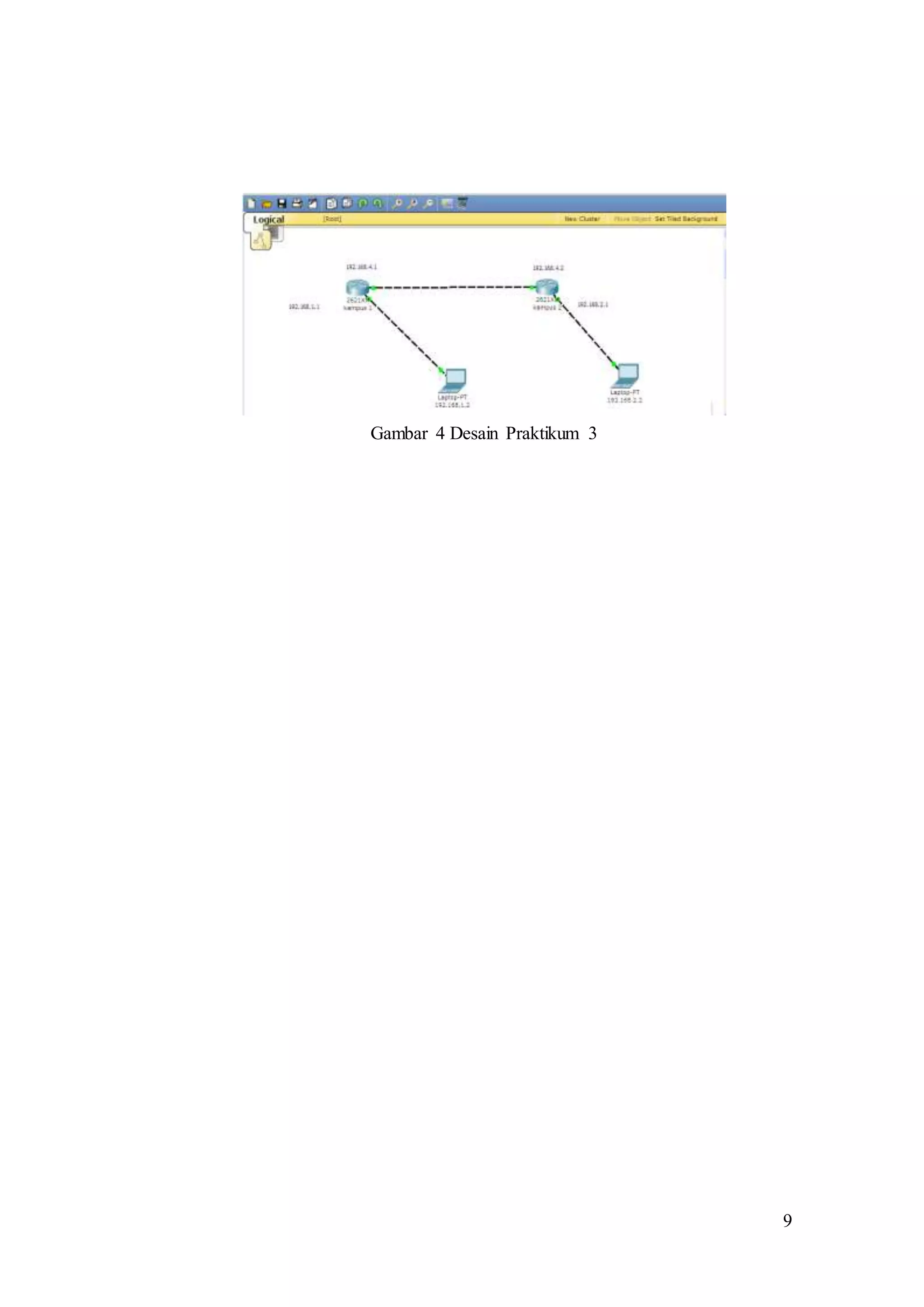

Gambar 4 Desain Praktikum 3

10. 10
BAB IV
HASIL DAN ANALISIS
4.1 Hasil Praktikum

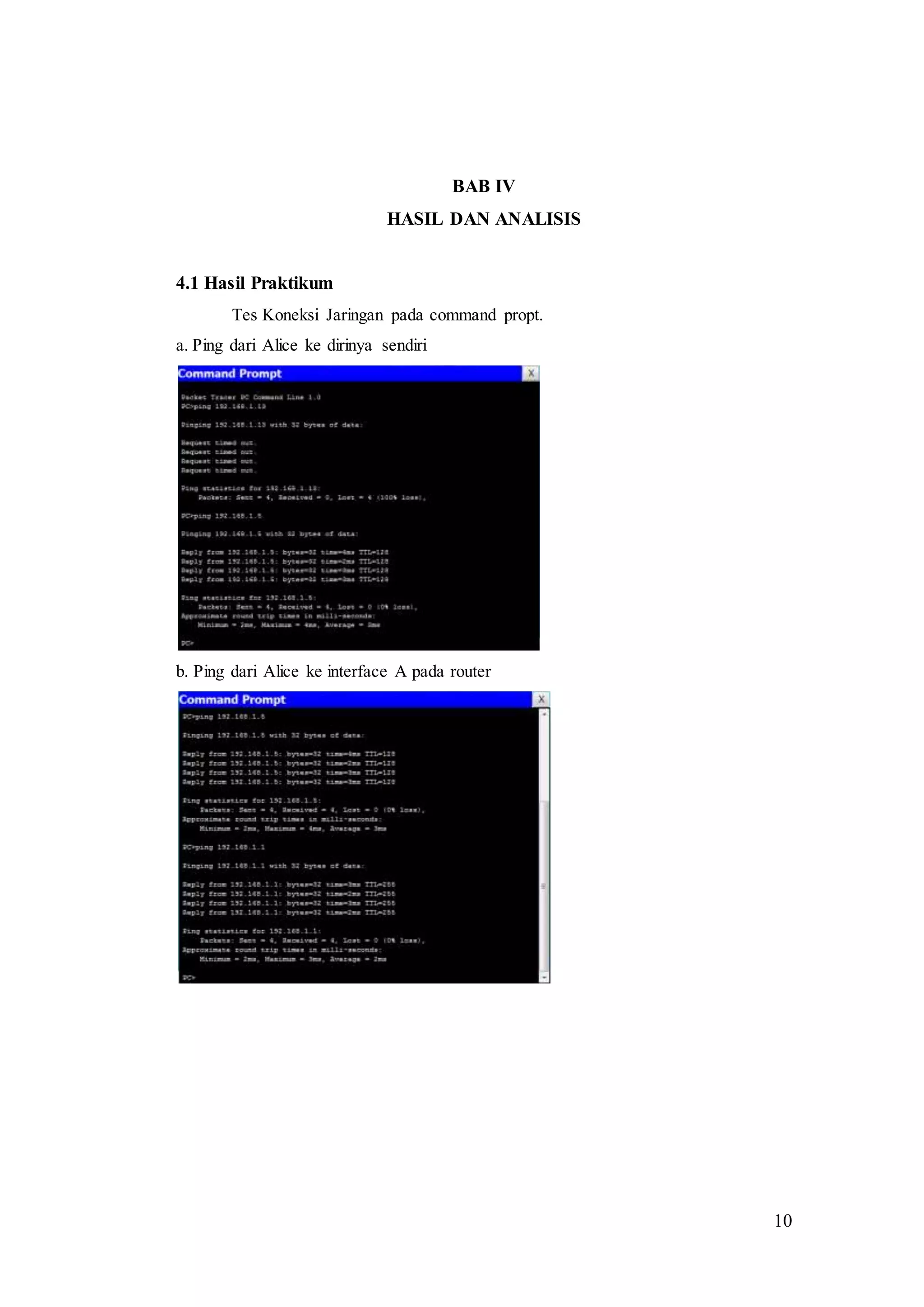

Tes Koneksi Jaringan pada command propt.
a. Ping dari Alice ke dirinya sendiri
b. Ping dari Alice ke interface A pada router

11. 11
c. Ping dari Alice ke interface B pada router
d. Ping dari Alice ke Bob
4.2 Analisis
Dalam menghubungkan PC satu ke PC yang lain, IP-nya harus
disesuaikan dengan PC masing-masing. Begitu juga dalam melakukan koneksi,
kabel apa yang akan digunakan harus diperhatikan.
Jika pada saat Pinging muncul tulisan seperti pada gambar 6 maka berarti
koneksi terjadi kesalahan. Coba lakukan pengecekan ulang dalam konfigurasi dari
jaringan tersebut.

12. 12
Gambar 6 Jaringan yang tidak di ijinkan untuk akses

13. 13
BAB V
PENUTUP
5.1 Kesimpulan
Dalam membuat beberapa jaringan ada baiknya kita mendesain terlebih
dahulu, peralatan apa yang akan dipergunakan kemudian penentuan jaringan,
masking, netmask, IP Address, dan Gateway.
Setelah selesai melakukan semuanya, kita dapat mengecek data yang
terkirim ke jaringan itu sendiri dan jaringan lain dengan melakukan perintah Ping.
Perintah Ping akan berhasil apabila Gatewaynya sudah di atur sebelumnya,
apabila tidak ada Gateway tidak dapt melakukan transfer data ke jaringan itu
sendiri maupun ke jaringan lain.
Saat ini kita telah mempunyai gambaran tentang bagaimana proses
perancangan arsitektur jaringan komputer secara sederhana.
Dengan menggunakan aplikasi Software Cisco Packet Tracer, simulasi
data mengenai jaringan dapat dimanfaatkan menjadi informasi tentang keadaan
koneksi suatu komputer dalam suatu jaringan, sehingga dapat digunakan untuk
mendeteksi kerusakan jaringan komputer secara cepat, mudah, dan murah.
5.2 Saran
Saran saya terhadap pembaca agar laporan ini dapat dijadikan sebagai bahan
referensi untuk menambah ilmu pengetahuan kita.
Kita dapat mencoba mengembangkan rancangan sederhana ini sesuai dengan
keinginan kita tentunya berdasarkan hal-hal yang sudah diketahui. Konsep dasar
yang sudah didapatkan diharapkan dapat terus dikembangkan. Selamat mencoba!

14. 14
DAFTAR PUSTAKA
1. http://www.ilmukomputer.com
2. Alan Neibauer, (2001), “Small Business Solutions for Networking”, Elex
Media Komputindo, Jakarta.
3. Computer Associaties, “Assosiasi Komputer Internasional Imbau
Manajemen TI
4. Eko Priyo Utomo, ST., (2006), “Pengantar Jaringan Komputer Bagi
Pemula”
