- 1. Tecnologia ©A.Plana1999-2010 Goma • Directe .. . . . . . . . . . . 0 • Vertical . . . . . . . . . . . . 2 • Torsió . . . . . . . . . . . . . 4 • Politja . . . . . . . . . . . . . 6 Portada i índex 1 ESO Xassís amb goma
- 2. Tecnologia ©A.Plana1999-2010 Goma © A.Plana 2010Reservats tots els drets. Aquest document es cedeix sota llicència i no es ven. S’autoritza la seva fotocopia per us a classe, en les condicions que especifica el contracte de llicència. Aquest document està protegit per les lleis i per tractats internacionals sobre els drets d’autor. La utilització, copia, reproducció o transmissió, total o parcial, fora dels termes del contracte de llicència pot constituir un delicte contra la propietat intel·lectual (article 270 i següents del Codi Penal). Objectius Provar un motor de goma amb el nostre xassís. 2 – Construcció 1r pas. Modificació del xassís. Talla un rectangle sobre l'eix posterior del xassís. Fes servir el trepà per foradar els quatre cantons. 1 – Potència 2 – Construcció 3 – Muntatge Material Goma elàstica de 90mm. Agulla de cap Cartolina Barnilla de 3 mm Ø 1 Xassís modificat x 1 30 20 10 1 – Potència La roda rep l'energia mecànica del motor i el fregament amb el sol provoca un moment sobre l'eix que fa avançar el cotxe. Si l'energia de gir és massa gran, aleshores la roda perd el contacte amb el sol i gira ella sola. Diem que patina. Per augmentar el fregament de la roda la fem més ample. Així por suportar més potencia (energia per unitat de temps) sense patinar. Rodes patinant Roda ampla Roda prima El gir provoca una força sobre l'eix Directe
- 3. Tecnologia ©A.Plana1999-2010 Goma 3– Muntatge • Doblegaper la meitat els lligams (3) i enganxa'ls a sota el xassís. • Posa al mig el pal (4) amb la goma de 90 mm . • Munta l'eix posterior amb l'agulla tallada. • Munta les dues rodes amples al darrera. • Col·loca la maneta sobre l'eix del darrera. • Gira la maneta i tensa la goma. El cotxe ha de córrer. 2– Construcció (segueix) 2n pas. Modificació de l'eix posterior. Desmunta l'eix posterior i clava una agulla de cap al mig. Desprès talla l'extrem punxegut de l'agulla. 3r pas. Lligams. Fets de cartolina. Retalla'ls i enganxa. 4t pas. Pal. Fet amb barnilla. 5é pas. Signatura. Posa el teu nom al suport. Directe motor de goma directe 2 Eix modificat x 1 45 agulla de cap 3 Lligams x 2 50 10 4 Pal x 1 90 3Ø Rodes amples Pàg.1

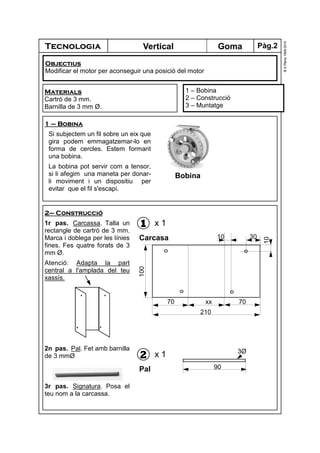

- 4. Tecnologia ©A.Plana1999-2010 GomaVertical 1 – Bobina 2– Construcció 3 – Muntatge Materials Cartró de 3 mm. Barnilla de 3 mm Ø. 2– Construcció 1r pas. Carcassa. Talla un rectangle de cartró de 3 mm. Marca i doblega per les línies fines. Fes quatre forats de 3 mm Ø. Atenció: Adapta la part central a l'amplada del teu xassís. 2n pas. Pal. Fet amb barnilla de 3 mmØ 3r pas. Signatura. Posa el teu nom a la carcassa. 1 Carcasa x 1 Objectius Modificar el motor per aconseguir una posició del motor 1 – Bobina Si subjectem un fil sobre un eix que gira podem emmagatzemar-lo en forma de cercles. Estem formant una bobina. La bobina pot servir com a tensor, si li afegim una maneta per donar- li moviment i un dispositiu per evitar que el fil s'escapi. 2 Pal x 1 90 3Ø 100 70 xx 70 210 30 10 10 Bobina Pàg.2
- 5. Tecnologia ©A.Plana1999-2010 Goma 3– Muntatge • Doblegael cartró (1) per les línies fines. • Posa el pal (2) amb la goma de 90 mm als forats superiors. • Munta lla carcassa sobre el xassís. • Passa la goma elàstica sobre l'agulla de l'eix. • Gira la maneta i tensa la goma. El cotxe ha de córrer. Vertical Motor de goma vertical 2 Pàg.3

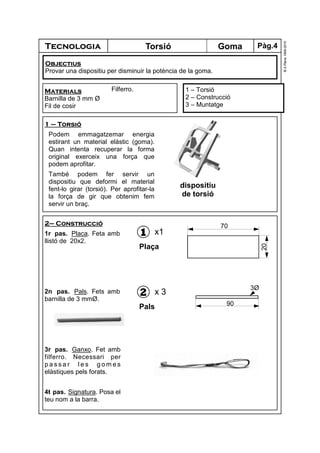

- 6. Tecnologia ©A.Plana1999-2010 GomaTorsió 1 – Torsió 2– Construcció 3 – Muntatge Materials Barnilla de 3 mm Ø Fil de cosir Filferro. Objectius Provar una dispositiu per disminuir la potència de la goma. 1 – Torsió Podem emmagatzemar energia estirant un material elàstic (goma). Quan intenta recuperar la forma original exerceix una força que podem aprofitar. També podem fer servir un dispositiu que deformi el material fent-lo girar (torsió). Per aprofitar-la la força de gir que obtenim fem servir un braç. 2– Construcció 1r pas. Placa. Feta amb llistó de 20x2. 2n pas. Pals. Fets amb barnilla de 3 mmØ. 3r pas. Ganxo. Fet amb filferro. Necessari per p a s s a r l e s g o m e s elàstiques pels forats. 4t pas. Signatura. Posa el teu nom a la barra. 1 Plaça x1 20 70 2 Pals x 3 90 3Ø dispositiu de torsió Pàg.4
- 7. Tecnologia ©A.Plana1999-2010 Goma 3– Muntatge • Plegala goma per la meitat i mentre la subjectes amb un pal (2) l'estires a traves dels dos forats amb el ganxo de filferro (3). • Subjecta els dos extrems de la goma amb un altra pal (2). • Col·loca la placa de reforç (1). • Posa un altra pal (2) als forats lliures. • Lliga un fil de cosir a l'extrem del tercer pal (2) i el posen al mig del feix de gomes. • Tensa la goma girant els dos pals laterals. • Posa el motor sobre el xassís. • Fes una anella a l'extrem del fil i la passes per l'agulla de l'eix. • Gira la maneta fins que baixi el pal. El cotxe ha de córrer. Torsió motor de torsió 2 2 2 1 2 Pàg.5

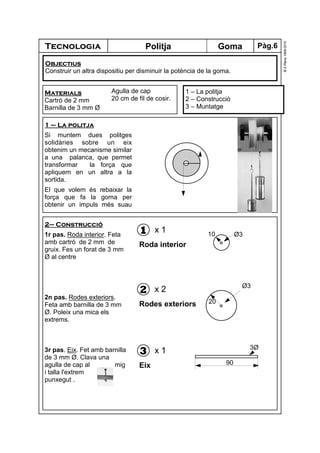

- 8. Tecnologia ©A.Plana1999-2010 GomaPolitja 1 – Lapolitja 2 – Construcció 3 – Muntatge Materials Cartró de 2 mm Barnilla de 3 mm Ø Agulla de cap 20 cm de fil de cosir. Objectius Construir un altra dispositiu per disminuir la potència de la goma. 2– Construcció 1r pas. Roda interior. Feta amb cartró de 2 mm de gruix. Fes un forat de 3 mm Ø al centre 2n pas. Rodes exteriors. Feta amb barnilla de 3 mm Ø. Poleix una mica els extrems. 3r pas. Eix. Fet amb barnilla de 3 mm Ø. Clava una agulla de cap al mig i talla l'extrem punxegut . 2 Rodes exteriors x 2 1 Roda interior x 1 3 Eix x 1 90 3Ø 20 Ø3 10 Ø3 1 – La politja Si muntem dues politges solidàries sobre un eix obtenim un mecanisme similar a una palanca, que permet transformar la força que apliquem en un altra a la sortida. El que volem és rebaixar la força que fa la goma per obtenir un impuls més suau Pàg.6

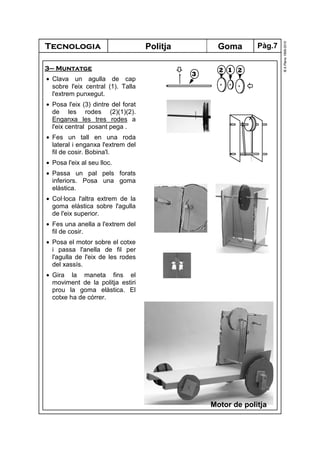

- 9. Tecnologia ©A.Plana1999-2010 Goma 3– Muntatge • Clavaun agulla de cap sobre l'eix central (1). Talla l'extrem punxegut. • Posa l'eix (3) dintre del forat de les rodes (2)(1)(2). Enganxa les tres rodes a l'eix central posant pega . • Fes un tall en una roda lateral i enganxa l'extrem del fil de cosir. Bobina'l. • Posa l'eix al seu lloc. • Passa un pal pels forats inferiors. Posa una goma elàstica. • Col·loca l'altra extrem de la goma elàstica sobre l'agulla de l'eix superior. • Fes una anella a l'extrem del fil de cosir. • Posa el motor sobre el cotxe i passa l'anella de fil per l'agulla de l'eix de les rodes del xassís. • Gira la maneta fins el moviment de la politja estiri prou la goma elàstica. El cotxe ha de córrer. Politja Motor de politja 3 2 1 2 Pàg.7
