TEMA 1. FORCES I ESTRUCTURES EXERCICIS

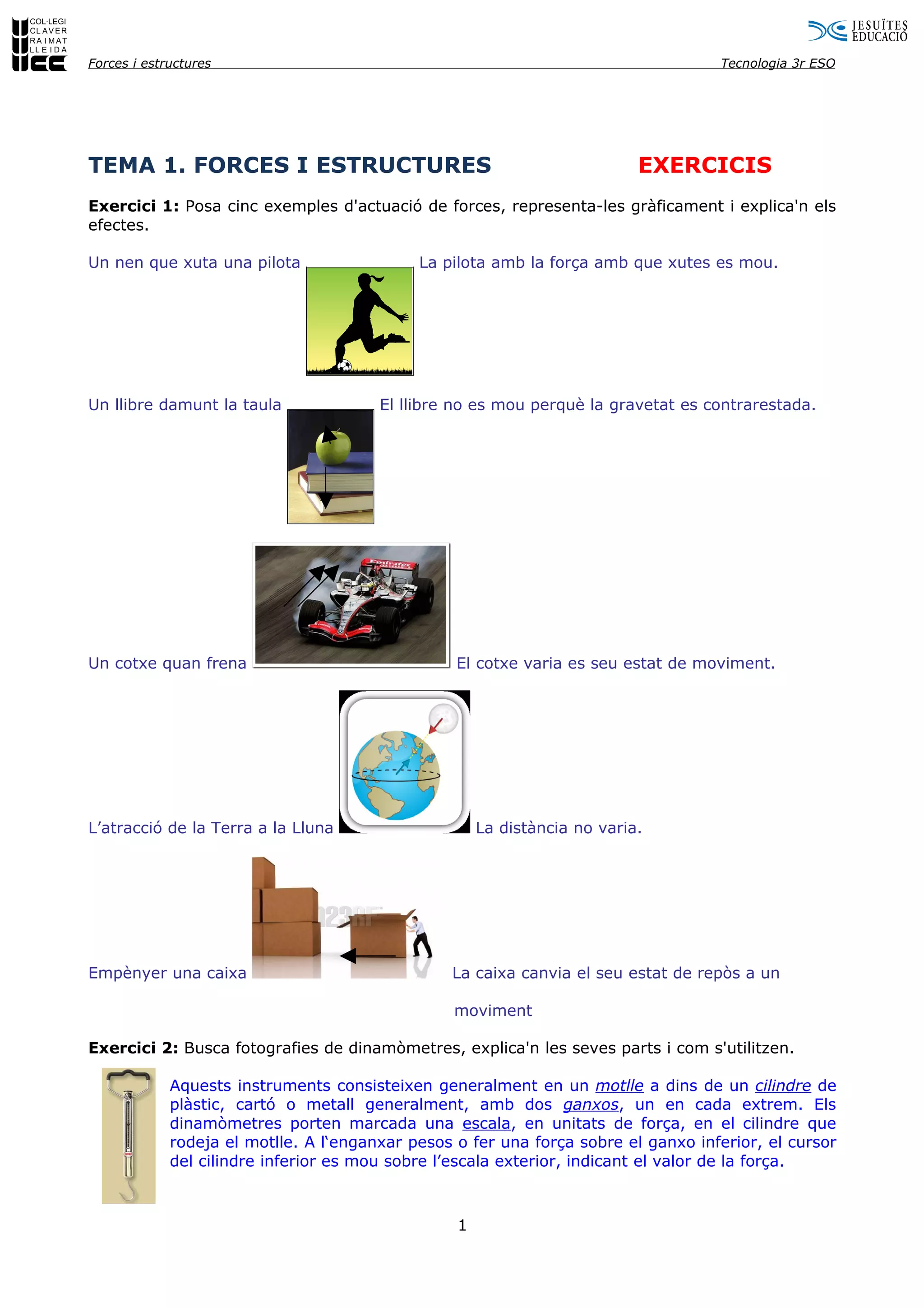

Exercici 1: Posa cinc exemples d'actuació de forces, representa-les gràficament i explica'n els
efectes.
Un nen que xuta una pilota La pilota amb la força amb que xutes es mou.
Un llibre damunt la taula El llibre no es mou perquè la gravetat es contrarestada.
Un cotxe quan frena El cotxe varia es seu estat de moviment.
L’atracció de la Terra a la Lluna La distància no varia.
Empènyer una caixa La caixa canvia el seu estat de repòs a un
moviment
Exercici 2: Busca fotografies de dinamòmetres, explica'n les seves parts i com s'utilitzen.
Aquests instruments consisteixen generalment en un motlle a dins de un cilindre de
plàstic, cartó o metall generalment, amb dos ganxos, un en cada extrem. Els
dinamòmetres porten marcada una escala, en unitats de força, en el cilindre que
rodeja el motlle. A l‘enganxar pesos o fer una força sobre el ganxo inferior, el cursor
del cilindre inferior es mou sobre l’escala exterior, indicant el valor de la força.
1

2. Forces i estructures Tecnologia 3r ESO

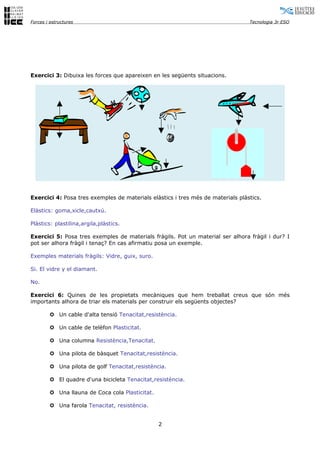

Exercici 3: Dibuixa les forces que apareixen en les següents situacions.
Exercici 4: Posa tres exemples de materials elàstics i tres més de materials plàstics.
Elàstics: goma,xicle,cautxú.
Plàstics: plastilina,argila,plàstics.
Exercici 5: Posa tres exemples de materials fràgils. Pot un material ser alhora fràgil i dur? I
pot ser alhora fràgil i tenaç? En cas afirmatiu posa un exemple.
Exemples materials fràgils: Vidre, guix, suro.
Si. El vidre y el diamant.
No.
Exercici 6: Quines de les propietats mecàniques que hem treballat creus que són més
importants alhora de triar els materials per construir els següents objectes?
µ Un cable d'alta tensió Tenacitat,resistència.
µ Un cable de telèfon Plasticitat.
µ Una columna Resistència,Tenacitat.
µ Una pilota de bàsquet Tenacitat,resistència.
µ Una pilota de golf Tenacitat,resistència.
µ El quadre d'una bicicleta Tenacitat,resistència.
µ Una llauna de Coca cola Plasticitat.
µ Una farola Tenacitat, resistència.
2

3. Forces i estructures Tecnologia 3r ESO
µ Un trampolí Elasticitat.
Exercici 7: En la taula següent marca quines són les propietats mecàniques dels següents
materials:
Elasticitat Plasticitat Duresa Fragilitat Tenacitat
Paper No No No Si No
Goma Si No No No No
Plàstic No Si No No Si
Vidre No No Si Si No
Alumini No No Si No Si
Fusta de pi No No No No Si
Acer No No Si No No
Cartró No Si No Si No
Fusta de roure No No Si No Si
Exercici 8: Quin tipus d'esforços han de suportar els següents objectes?
µ Un tornavís Torsió
µ Les potes d’una taula Compressió
µ El passador d’unes tisores Cissallament
µ Les cordes d’una guitarra Flexió
µ El pal d’una escombra Vinclament
µ L’eix d’un aerogenerador eòlic. Torsió

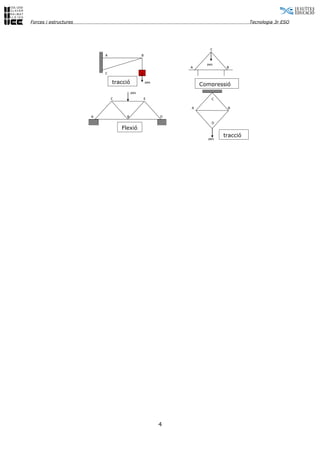

Exercici 9: Observa les diferents parts de les següents estructures i digues si estan treballant
a tracció compressió o flexió:
3

4. Forces i estructures Tecnologia 3r ESO
C
A B
pes
A B
C
tracció pes
Compressió
pes
C E C
A B
A B D
D
Flexió
tracció
pes
4

5. Forces i estructures Tecnologia 3r ESO

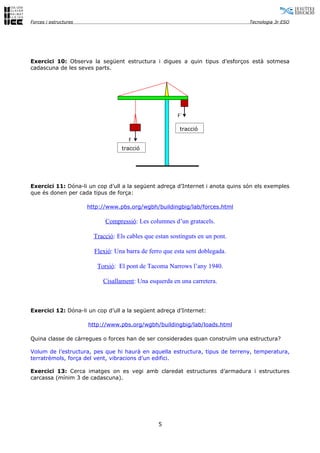

Exercici 10: Observa la següent estructura i digues a quin tipus d’esforços està sotmesa
cadascuna de les seves parts.
F´
tracció
F
tracció
Exercici 11: Dóna-li un cop d’ull a la següent adreça d’Internet i anota quins són els exemples
que és donen per cada tipus de força:
http://www.pbs.org/wgbh/buildingbig/lab/forces.html
Compressió: Les columnes d’un gratacels.
Tracció: Els cables que estan sostinguts en un pont.
Flexió: Una barra de ferro que esta sent doblegada.
Torsió: El pont de Tacoma Narrows l’any 1940.
Cisallament: Una esquerda en una carretera.
Exercici 12: Dóna-li un cop d’ull a la següent adreça d’Internet:
http://www.pbs.org/wgbh/buildingbig/lab/loads.html
Quina classe de càrregues o forces han de ser considerades quan construïm una estructura?
Volum de l’estructura, pes que hi haurà en aquella estructura, tipus de terreny, temperatura,
terratrèmols, força del vent, vibracions d’un edifici.
Exercici 13: Cerca imatges on es vegi amb claredat estructures d’armadura i estructures
carcassa (mínim 3 de cadascuna).
5

6. Forces i estructures Tecnologia 3r ESO
Armadura:
Carcassa:
Exercici 14: Sovint trobem al nostre voltant objectes que per la seva forma, dimensions,
estructura en general els hi costa mantenir l’estabilitat. Pensa en possibles modificacions de la
seva estructura per tal de corregir aquesta falta d’estabilitat dels següents objectes:
Escombra: Podria tenir una pota desplegable de plàstic per que s’aguantés millor.
Bicicleta: Podria tenir dues potes com una vespino per poder-se aguantar millor.
Antena de TV: Podria tenir dos cables per poder-los subjectar a la paret.
Tamboret: Podria portar una pota més però ja s’aguanta bastant be.
Exercici 15: Cerca imatges d’estructures que estiguin basades amb triangles (mínim de 5).
6

7. Forces i estructures Tecnologia 3r ESO

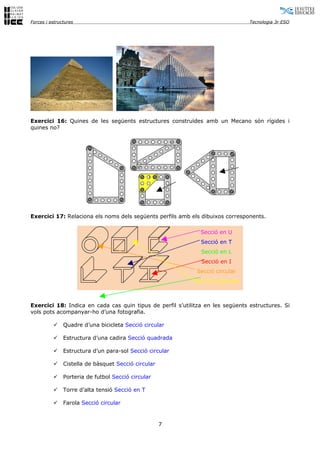

Exercici 16: Quines de les següents estructures construïdes amb un Mecano són rígides i
quines no?
Exercici 17: Relaciona els noms dels següents perfils amb els dibuixos corresponents.
Secció en U
Secció en T
Secció en L
Secció en I
Secció circular
Secció quadrada
Exercici 18: Indica en cada cas quin tipus de perfil s’utilitza en les següents estructures. Si
vols pots acompanyar-ho d’una fotografia.
 Quadre d’una bicicleta Secció circular
 Estructura d’una cadira Secció quadrada
 Estructura d’un para-sol Secció circular
 Cistella de bàsquet Secció circular
 Porteria de futbol Secció circular
 Torre d’alta tensió Secció en T
 Farola Secció circular
7

8. Forces i estructures Tecnologia 3r ESO
 Senyal de trànsit Secció quadrada

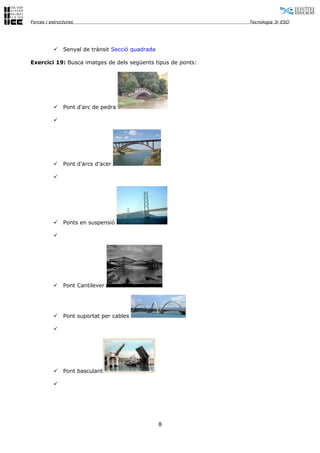

Exercici 19: Busca imatges de dels següents tipus de ponts:
 Pont d'arc de pedra

 Pont d’arcs d’acer

 Ponts en suspensió

 Pont Cantilever
 Pont suportat per cables

 Pont basculant

8

9. Forces i estructures Tecnologia 3r ESO
 Pont giratori

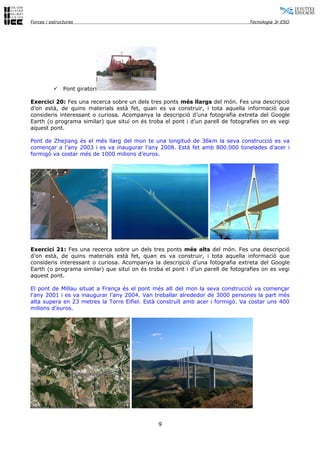

Exercici 20: Fes una recerca sobre un dels tres ponts més llargs del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont.
Pont de Zhejiang és el més llarg del mon te una longitud de 36km la seva construcció es va
començar a l’any 2003 i es va inaugurar l’any 2008. Està fet amb 800.000 tonelades d’acer i
formigó va costar més de 1000 milions d’euros.
Exercici 21: Fes una recerca sobre un dels tres ponts més alts del món. Fes una descripció
d’on està, de quins materials està fet, quan es va construir, i tota aquella informació que
consideris interessant o curiosa. Acompanya la descripció d’una fotografia extreta del Google
Earth (o programa similar) que situï on és troba el pont i d’un parell de fotografies on es vegi
aquest pont.
El pont de Millau situat a França és el pont més alt del mon la seva construcció va començar
l’any 2001 i es va inaugurar l’any 2004. Van treballar alrededor de 3000 persones la part més
alta supera en 23 metres la Torre Eifiel. Està construït amb acer i formigó. Va costar uns 400
milions d’euros.
