OSSで作るOpenStack監視システム

Copyright© 2015,NTT Software Corporation. All rights reserved. 1
２０１5．10．27
NTTソフトウェア株式会社
クラウドセキュリティ事業部

Copyright© 2015,NTT Software Corporation. All rights reserved.
目次
• はじめに
• サーバ監視システム
– 物理マシンの監視
– 仮想マシンの監視
– 複数のZabbix画面を統合
• ログ監視システム
2

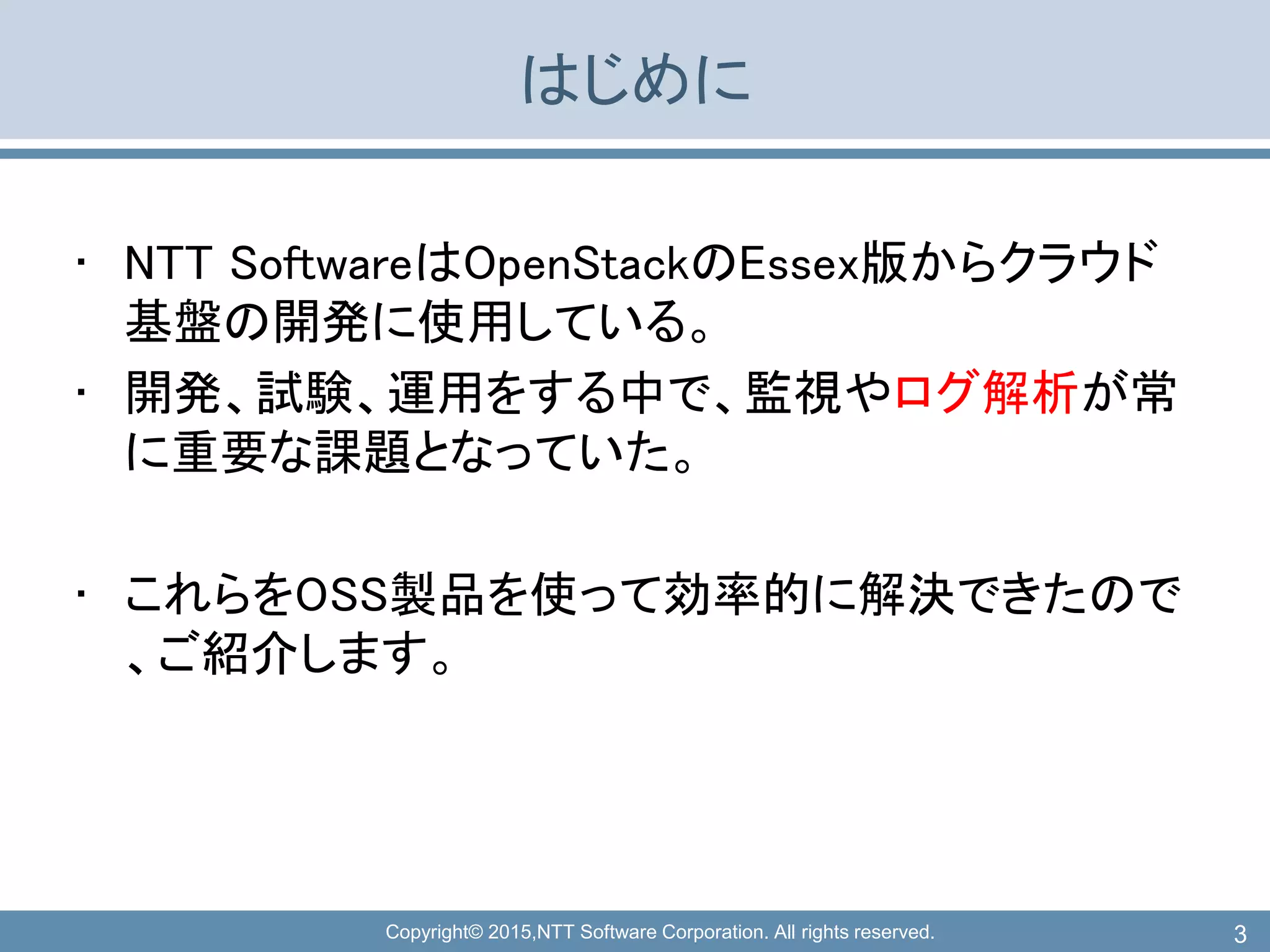

はじめに
• NTT SoftwareはOpenStackのEssex版からクラウド
基盤の開発に使用している。
• 開発、試験、運用をする中で、監視やログ解析が常
に重要な課題となっていた。
• これらをOSS製品を使って効率的に解決できたので
、ご紹介します。
3

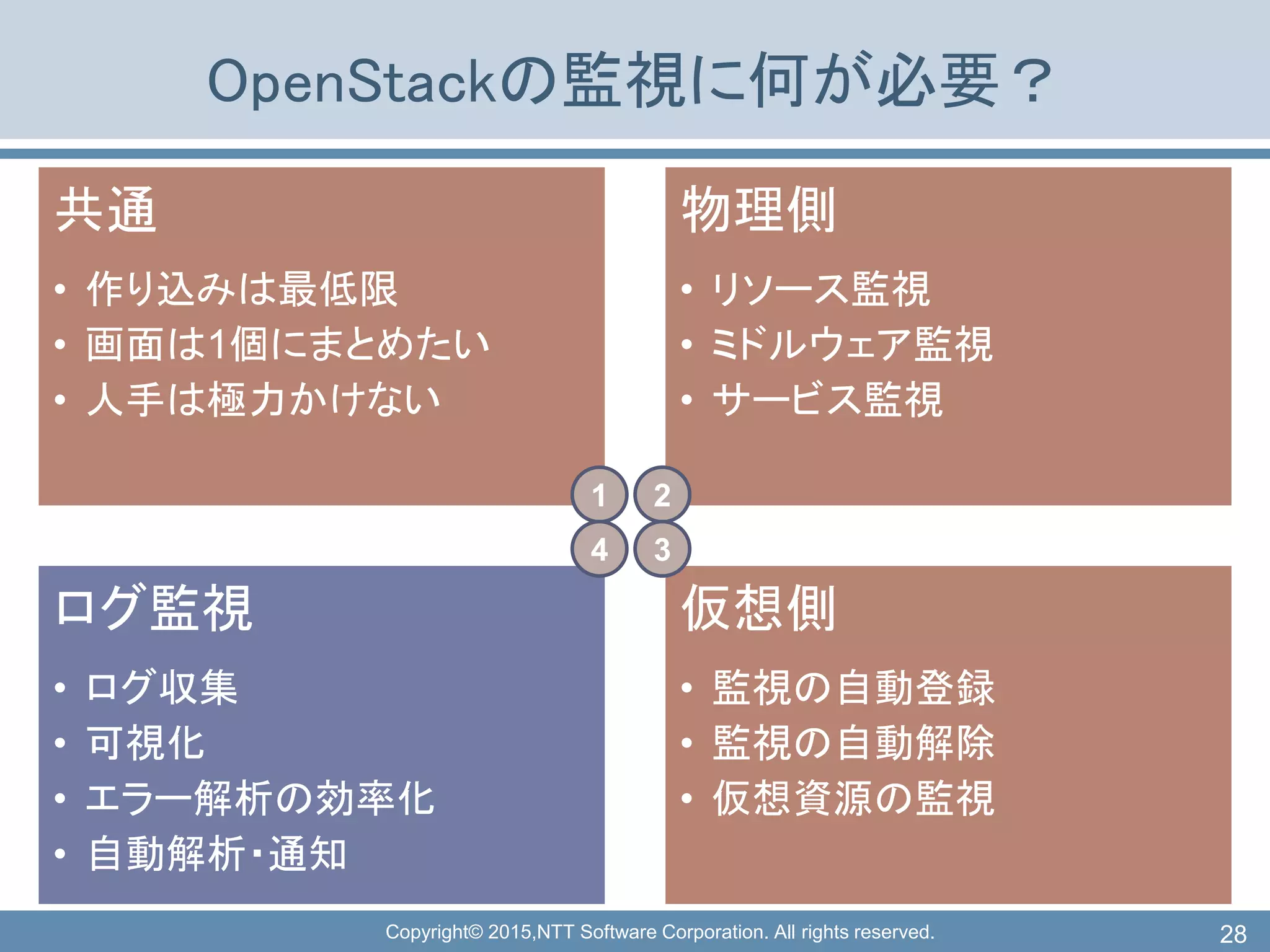

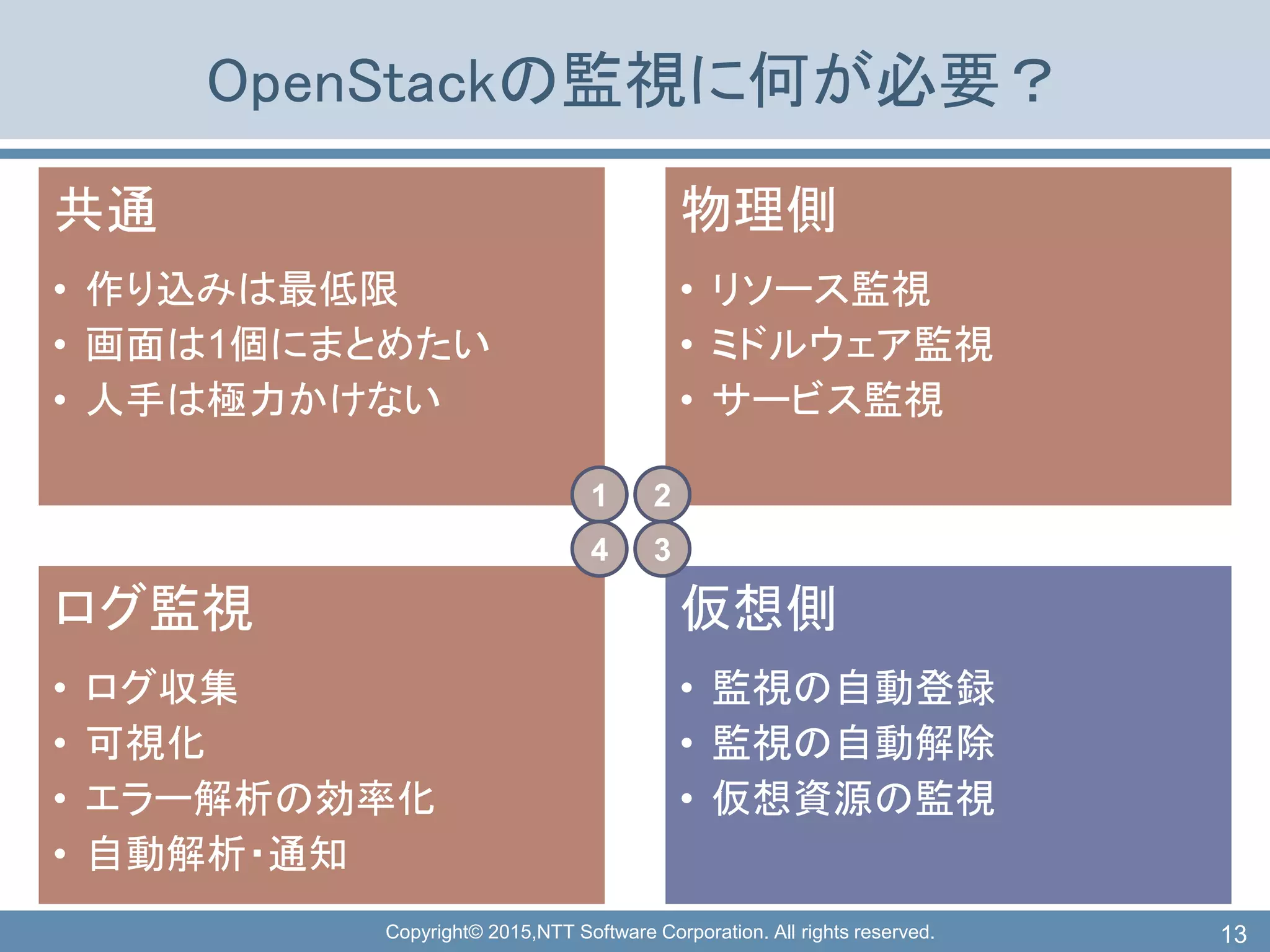

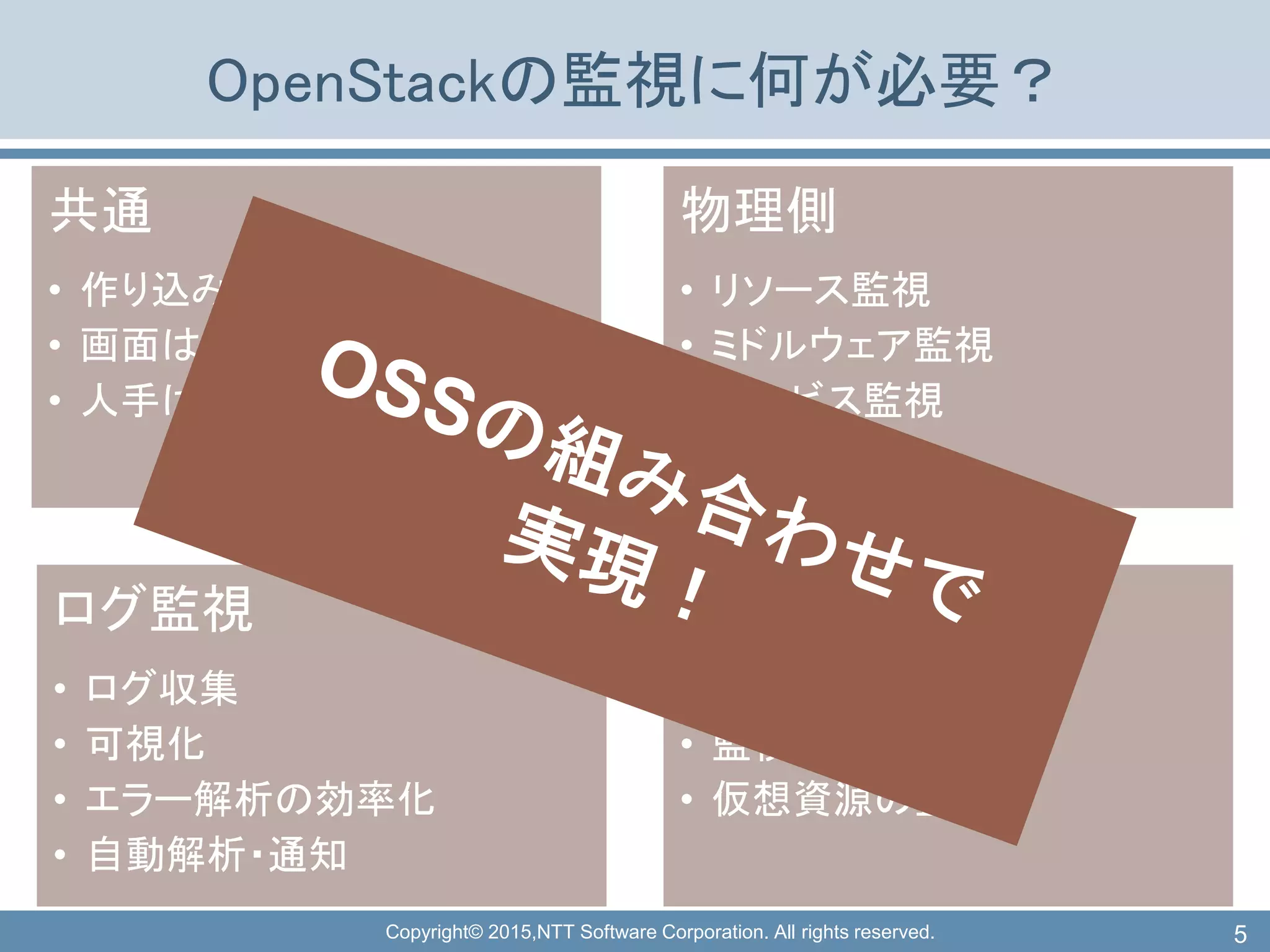

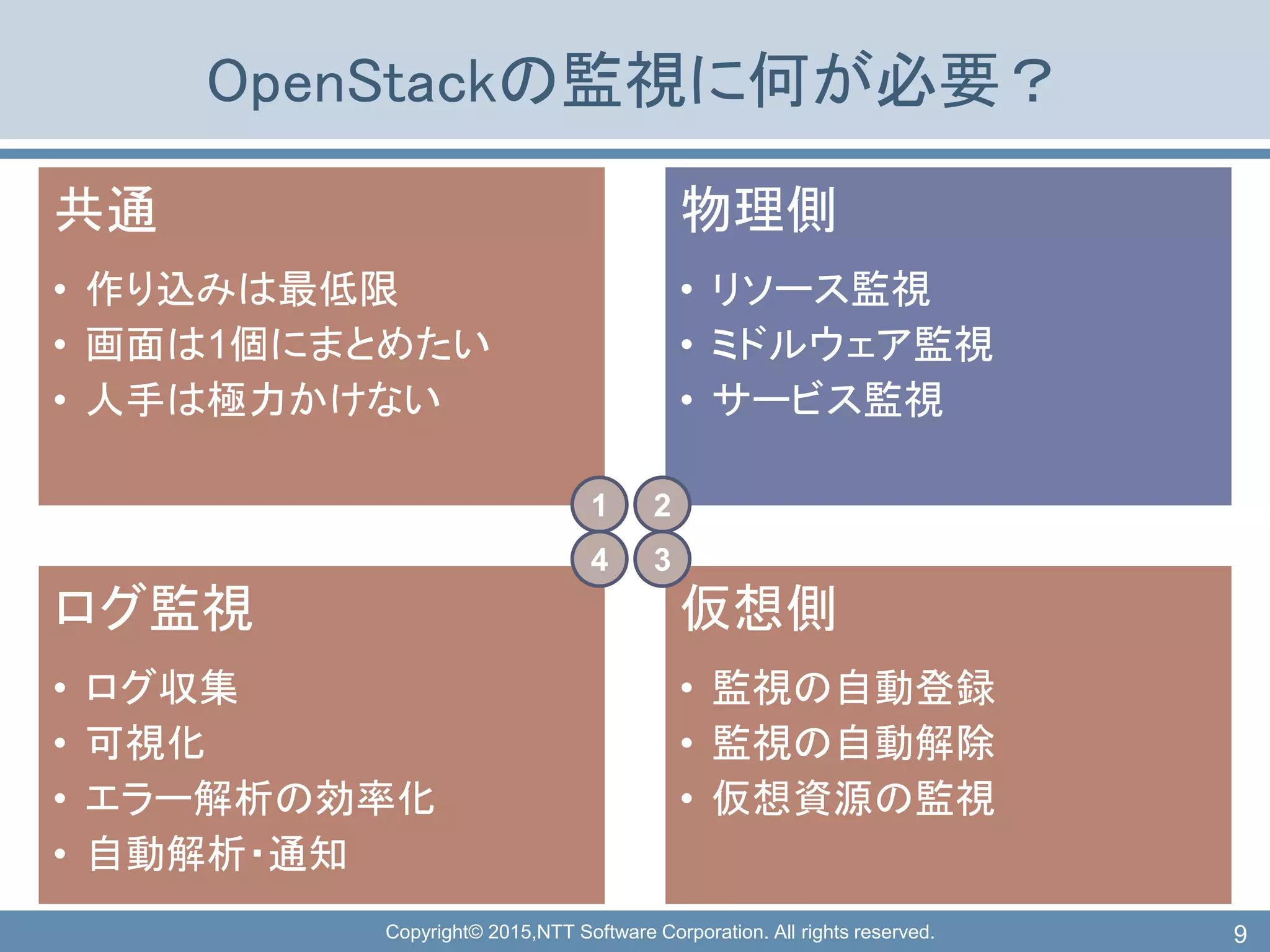

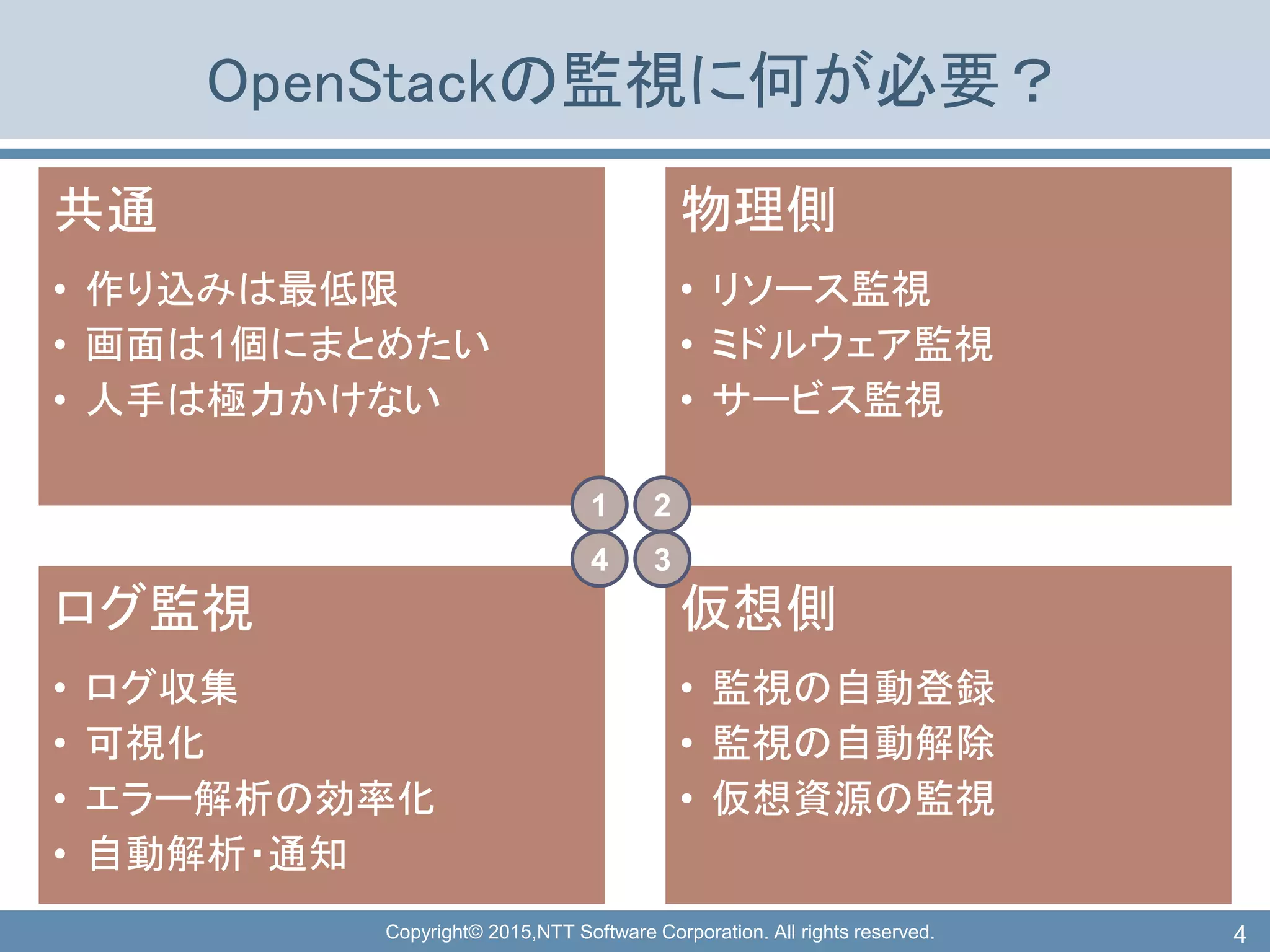

OpenStackの監視に何が必要？
共通
• 作り込みは最低限
• 画面は1個にまとめたい
• 人手は極力かけない
物理側
• リソース監視
• ミドルウェア監視
• サービス監視
ログ監視
• ログ収集
• 可視化
• エラー解析の効率化
• 自動解析・通知
仮想側
• 監視の自動登録
• 監視の自動解除
• 仮想資源の監視
4
1 2
4 3

共通
物理側
ログ監視
• ログ収集
• 可視化
仮想側
5
1 2
4 3

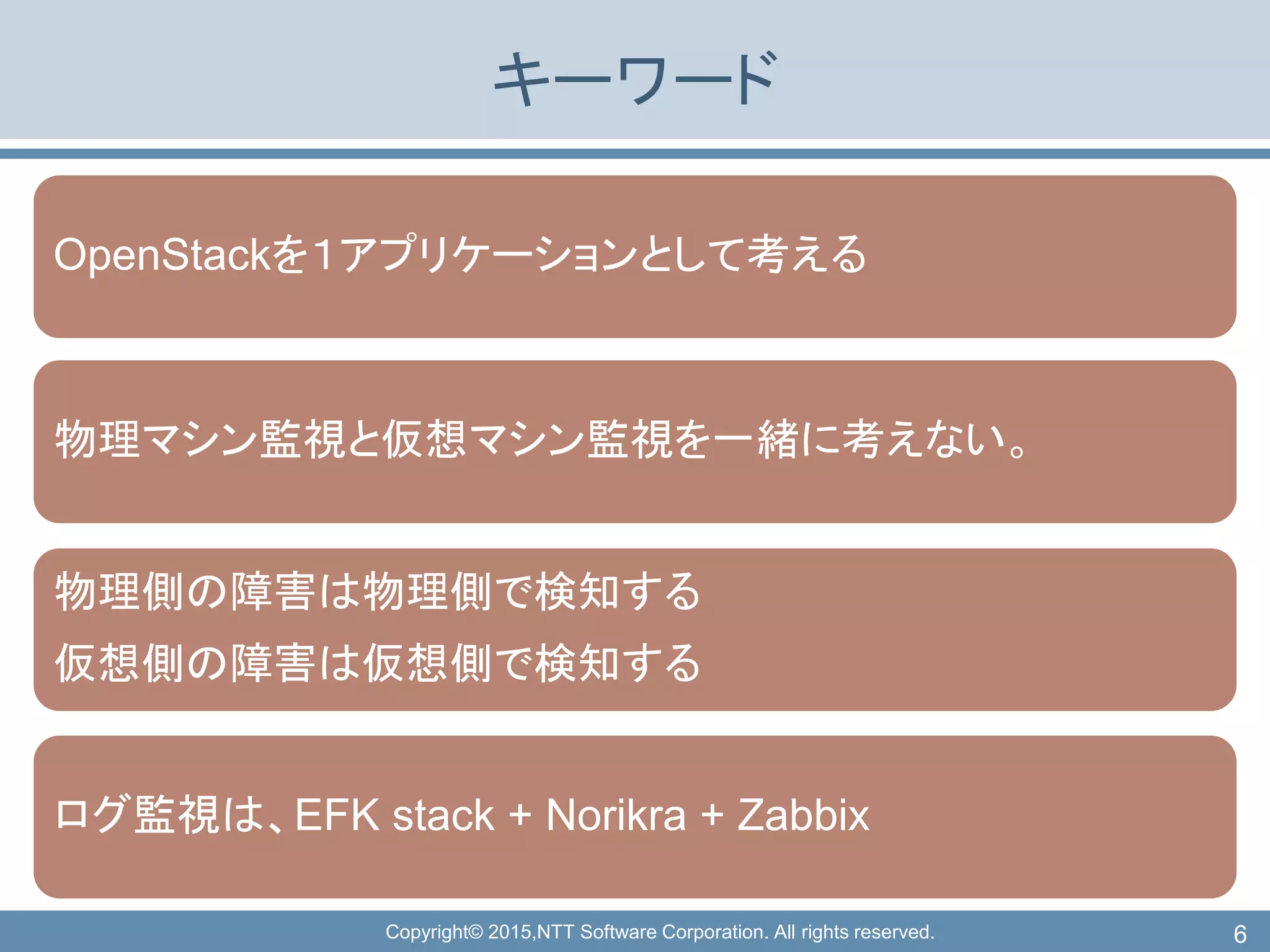

キーワード
OpenStackを１アプリケーションとして考える
物理マシン監視と仮想マシン監視を一緒に考えない。
物理側の障害は物理側で検知する
仮想側の障害は仮想側で検知する
ログ監視は、EFK stack + Norikra + Zabbix
6

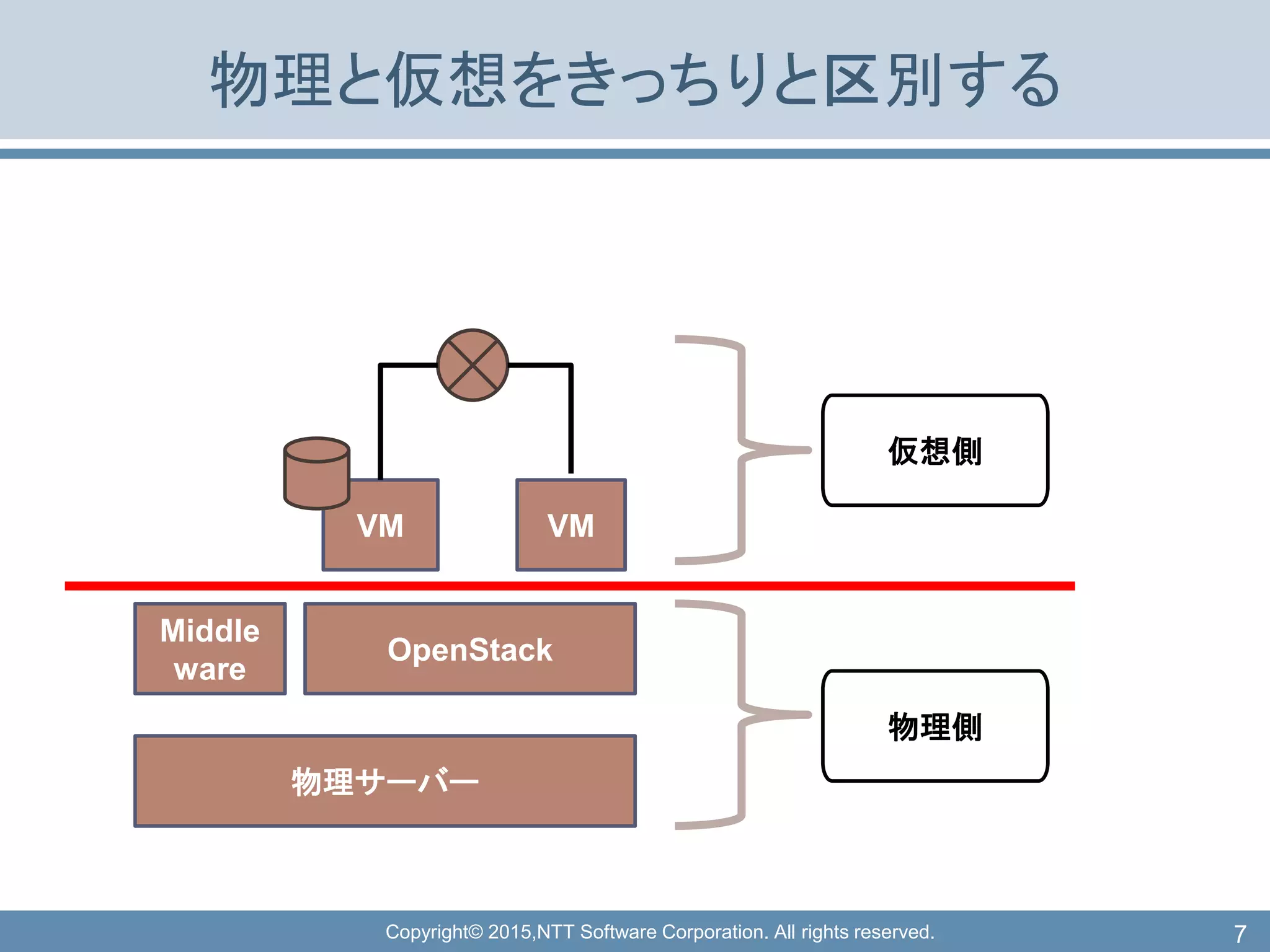

物理と仮想をきっちりと区別する
7
物理サーバー
Middle
ware
OpenStack
VM VM
物理側
仮想側

サーバー監視システム
8

共通
物理側
ログ監視
• ログ収集
• 可視化
仮想側
9
1 2
4 3

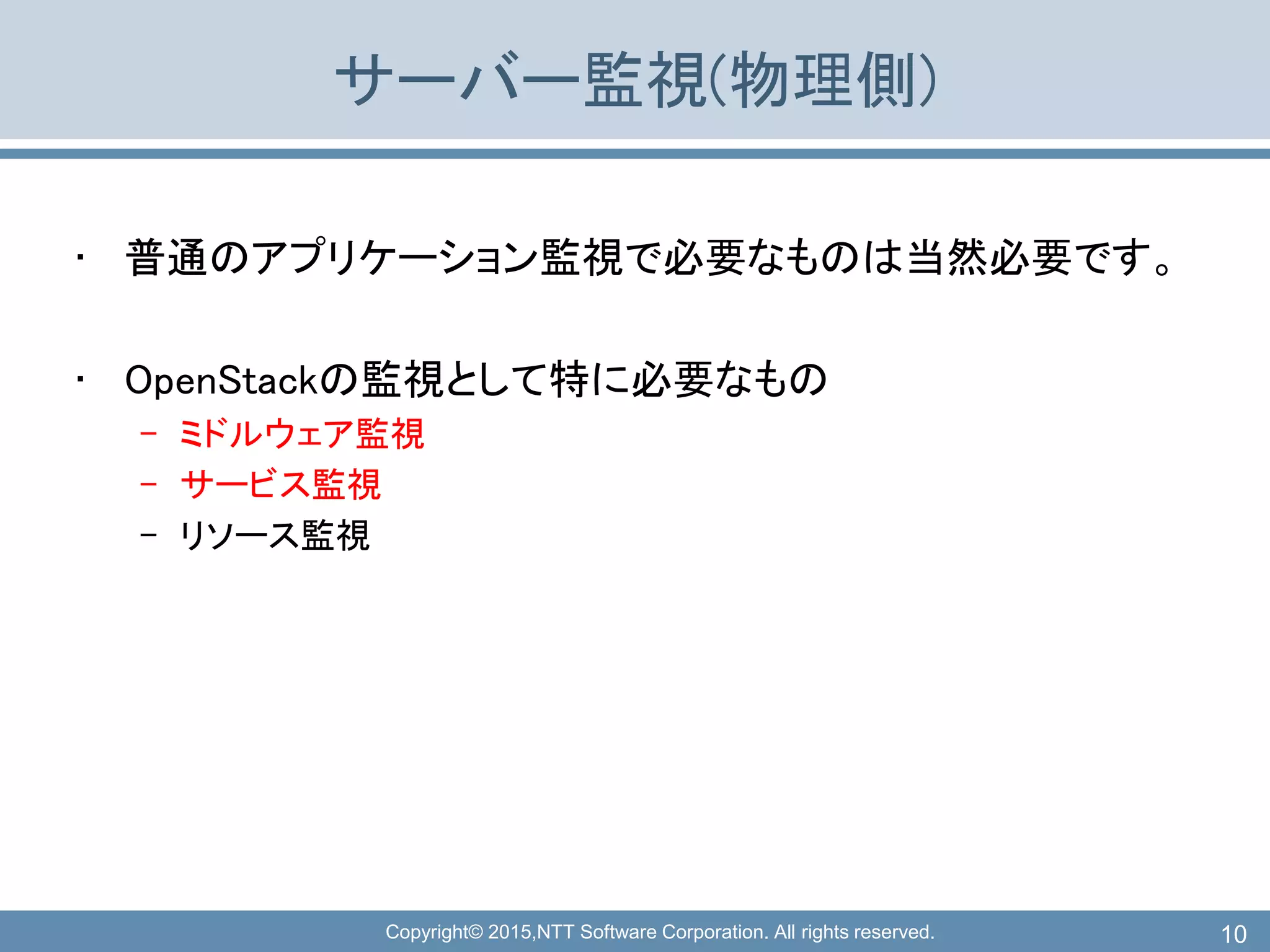

サーバー監視(物理側)
• 普通のアプリケーション監視で必要なものは当然必要です。
• OpenStackの監視として特に必要なもの
– ミドルウェア監視
– サービス監視
– リソース監視
10

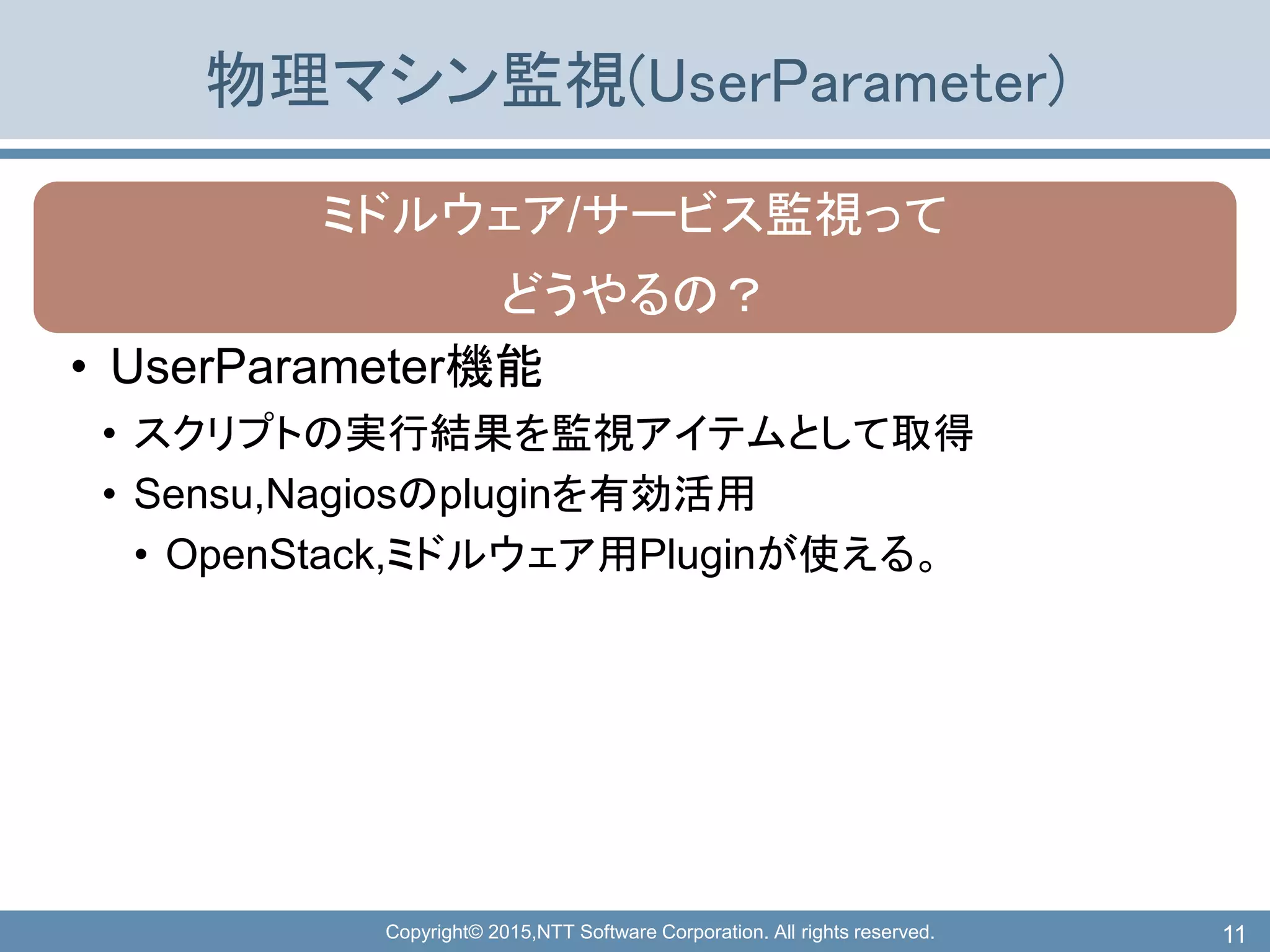

物理マシン監視(UserParameter)
ミドルウェア/サービス監視って
どうやるの？
• UserParameter機能
• スクリプトの実行結果を監視アイテムとして取得
• Sensu,Nagiosのpluginを有効活用
• OpenStack,ミドルウェア用Pluginが使える。
11

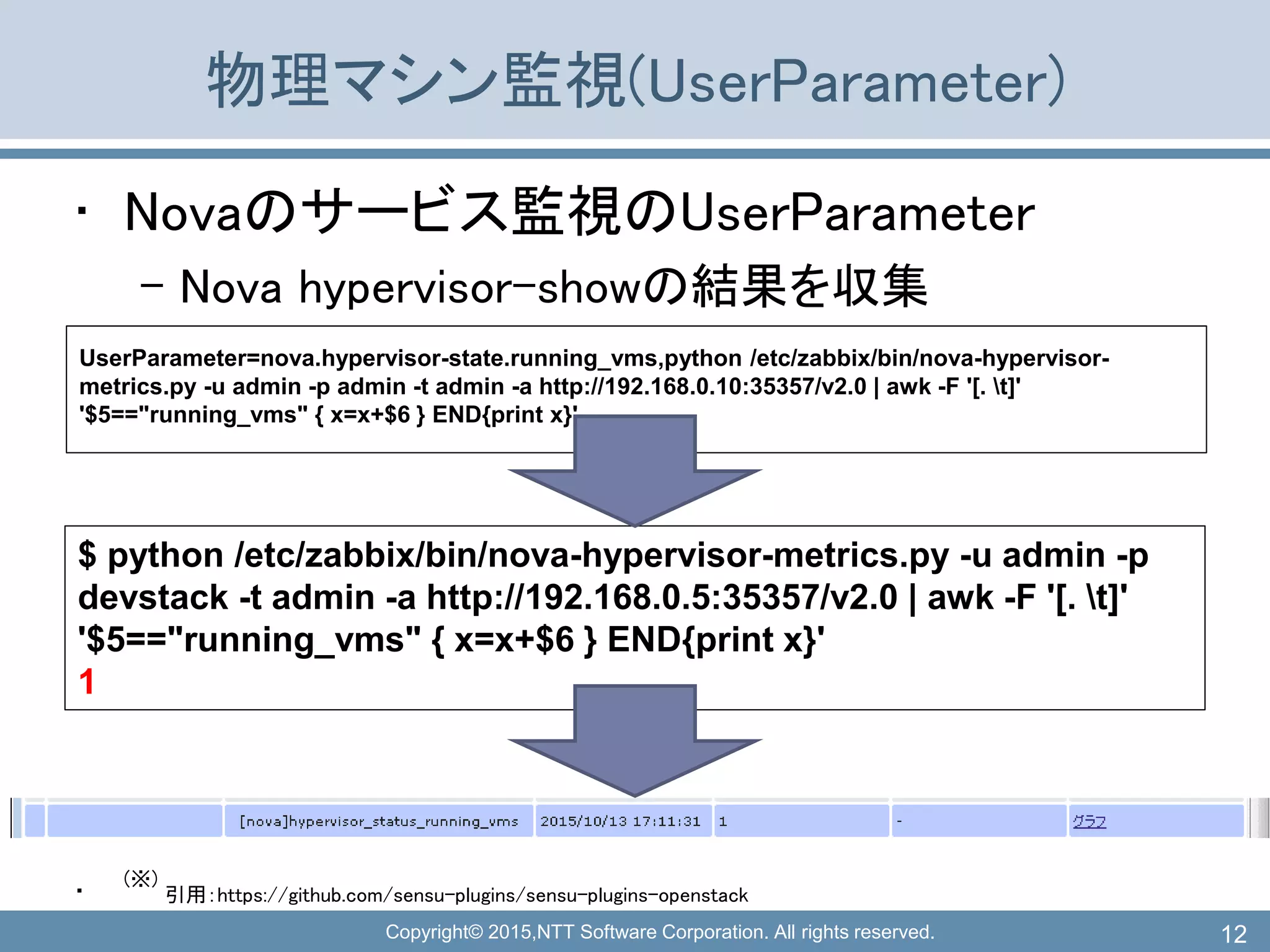

物理マシン監視(UserParameter)
• Novaのサービス監視のUserParameter
– Nova hypervisor-showの結果を収集
•
(※)
引用：https://github.com/sensu-plugins/sensu-plugins-openstack
12
UserParameter=nova.hypervisor-state.running_vms,python /etc/zabbix/bin/nova-hypervisor-
metrics.py -u admin -p admin -t admin -a http://192.168.0.10:35357/v2.0 | awk -F '[. t]'
'$5=="running_vms" { x=x+$6 } END{print x}'
$ python /etc/zabbix/bin/nova-hypervisor-metrics.py -u admin -p
devstack -t admin -a http://192.168.0.5:35357/v2.0 | awk -F '[. t]'
'$5=="running_vms" { x=x+$6 } END{print x}'
1

共通
物理側
ログ監視
• ログ収集
• 可視化
仮想側
13
1 2
4 3

Zabbix-serverの所在
14
Project A
VM VM
Hypervisor Zabbix
Project A
Hypervisor
VM Zabbix
Project B
VM Zabbix
Pattern A Pattern B

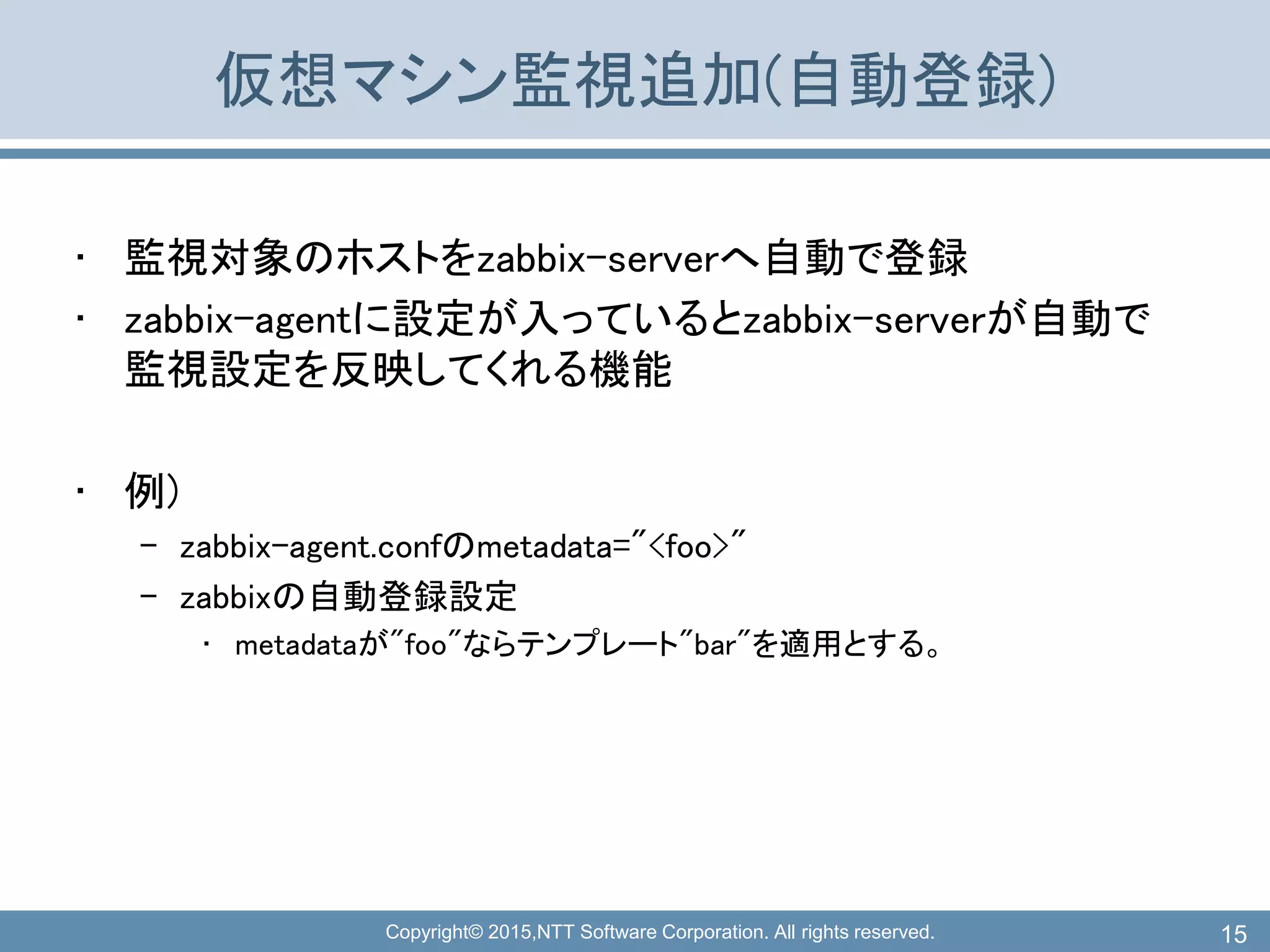

仮想マシン監視追加(自動登録)
• 監視対象のホストをzabbix-serverへ自動で登録
• zabbix-agentに設定が入っているとzabbix-serverが自動で
監視設定を反映してくれる機能
• 例)
– zabbix-agent.confのmetadata="<foo>"
– zabbixの自動登録設定
• metadataが"foo"ならテンプレート"bar"を適用とする。
15

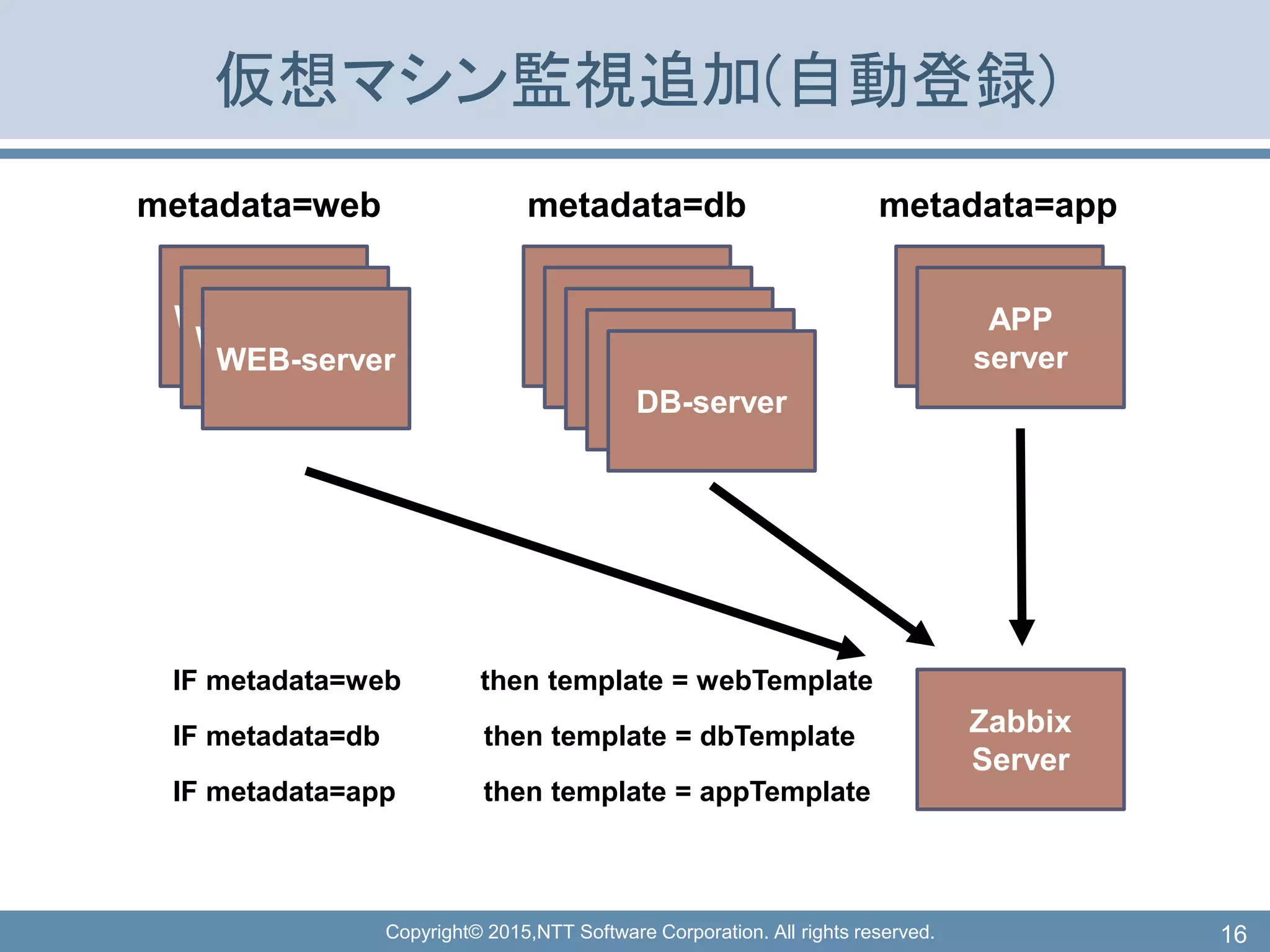

仮想マシン監視追加(自動登録)
16
WEB-server
WEB-server
WEB-server
metadata=web
DB-server
DB-server
DB-server
DB-server
DB-server
metadata=db
APP
server
APP
server
metadata=app
Zabbix
Server
IF metadata=web then template = webTemplate
IF metadata=db then template = dbTemplate
IF metadata=app then template = appTemplate

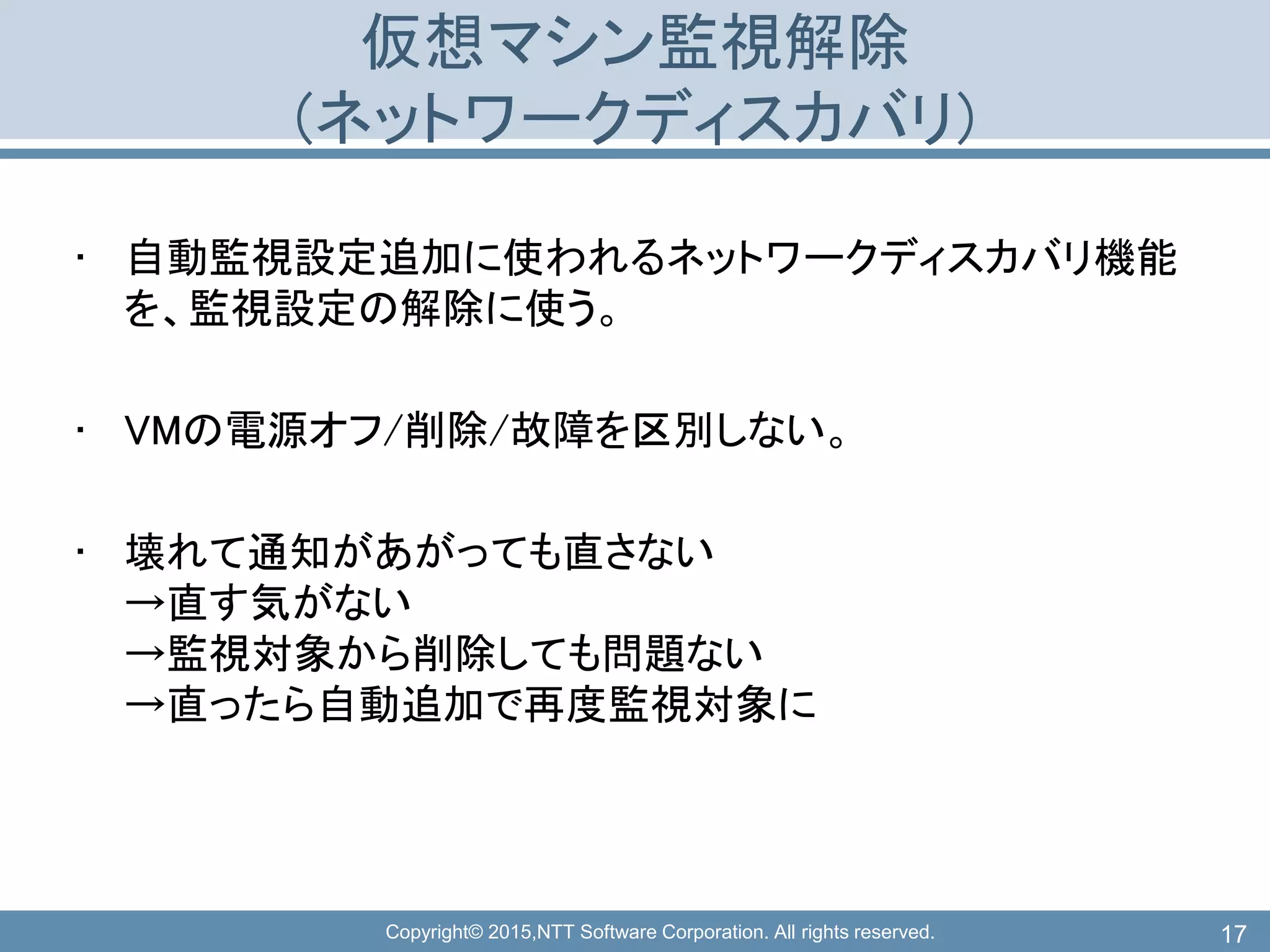

仮想マシン監視解除
(ネットワークディスカバリ)
• 自動監視設定追加に使われるネットワークディスカバリ機能
を、監視設定の解除に使う。
• VMの電源オフ/削除/故障を区別しない。
• 壊れて通知があがっても直さない
→直す気がない
→監視対象から削除しても問題ない
→直ったら自動追加で再度監視対象に
17

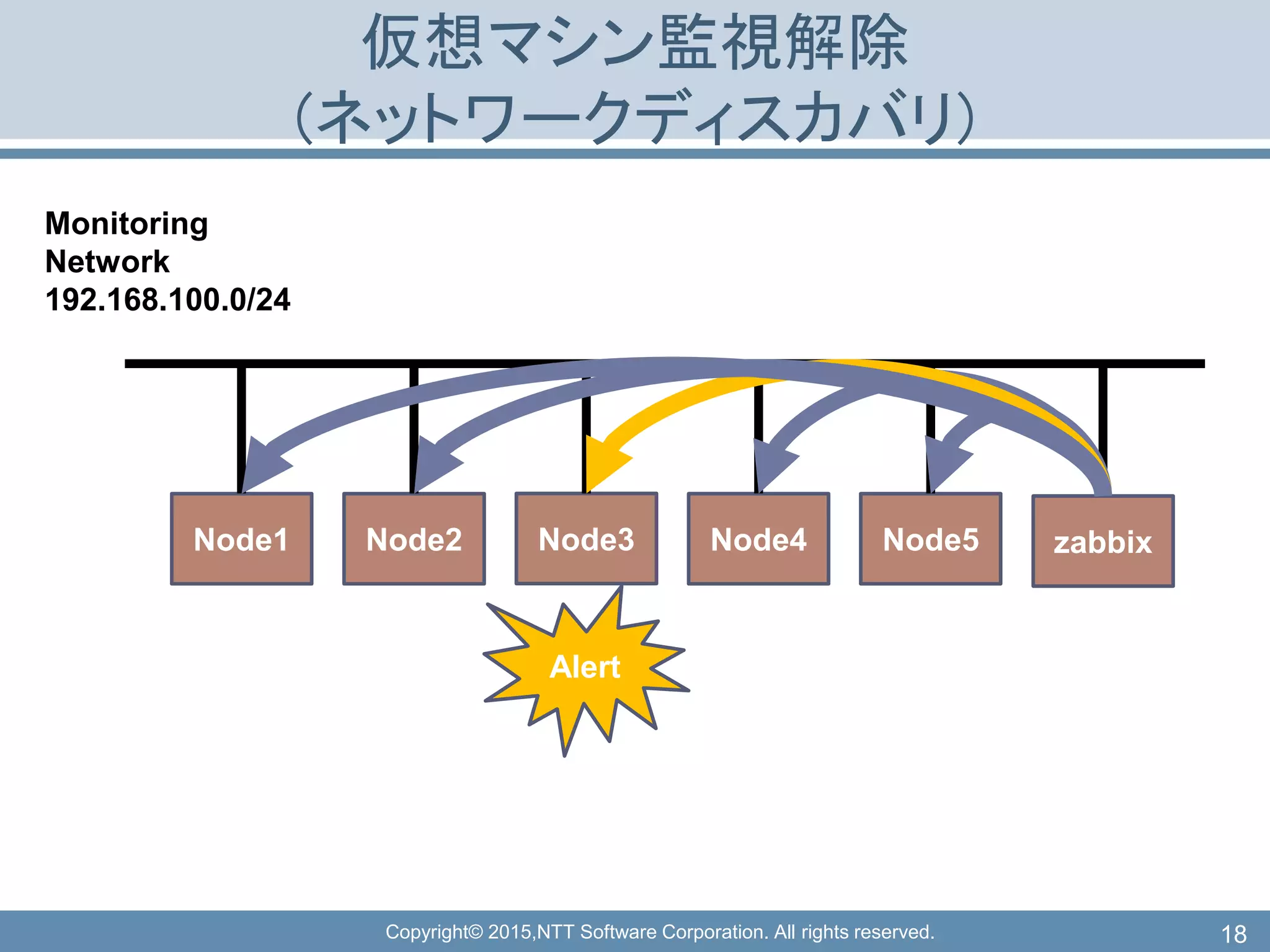

仮想マシン監視解除
(ネットワークディスカバリ)
18
Node1 Node2 Node3 Node4 Node5 zabbix
Monitoring
Network
192.168.100.0/24
Alert

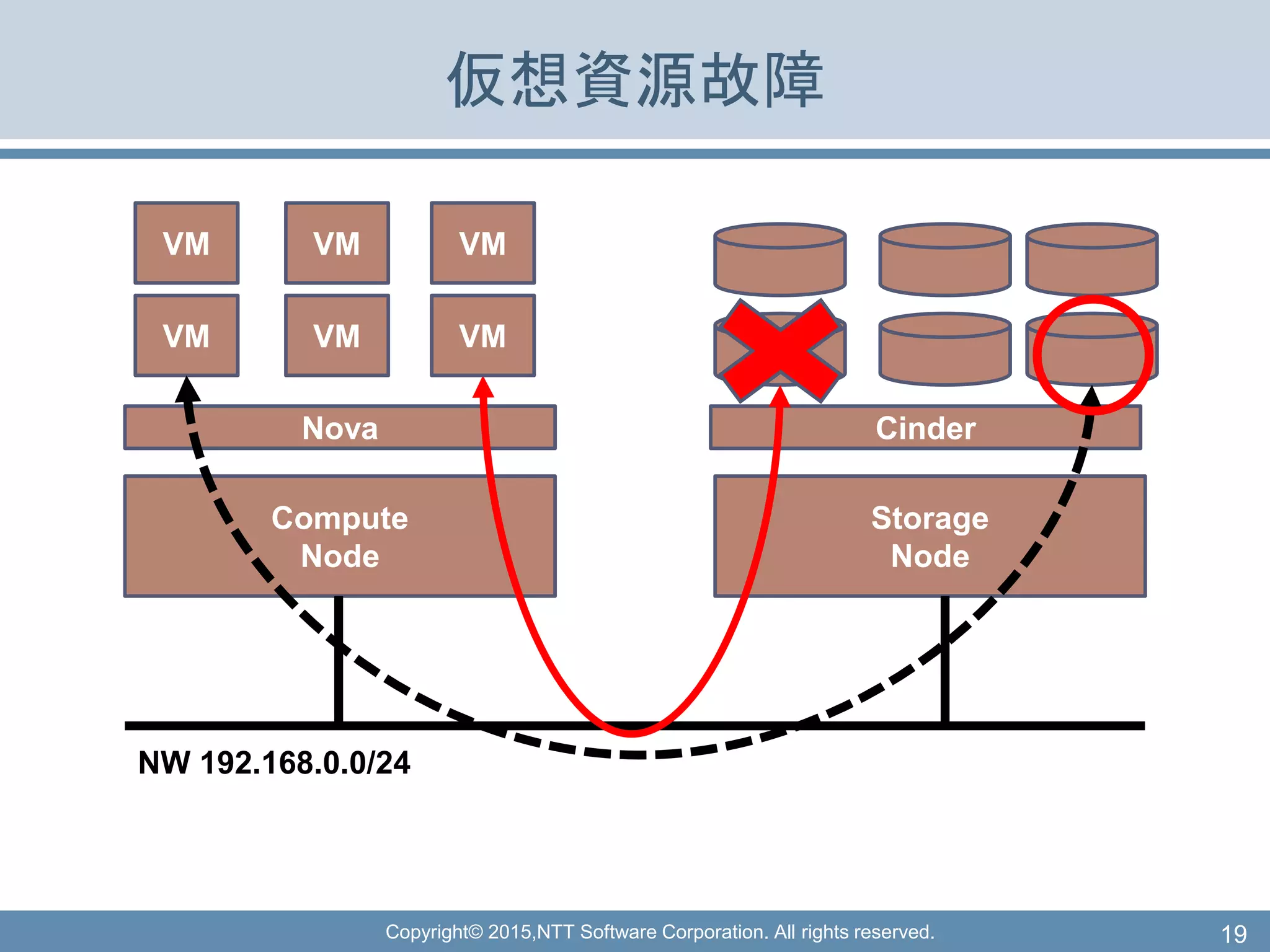

仮想資源故障
19
Compute
Node
Storage
Node
Nova Cinder
VM
NW 192.168.0.0/24
VM VM
VM VM VM

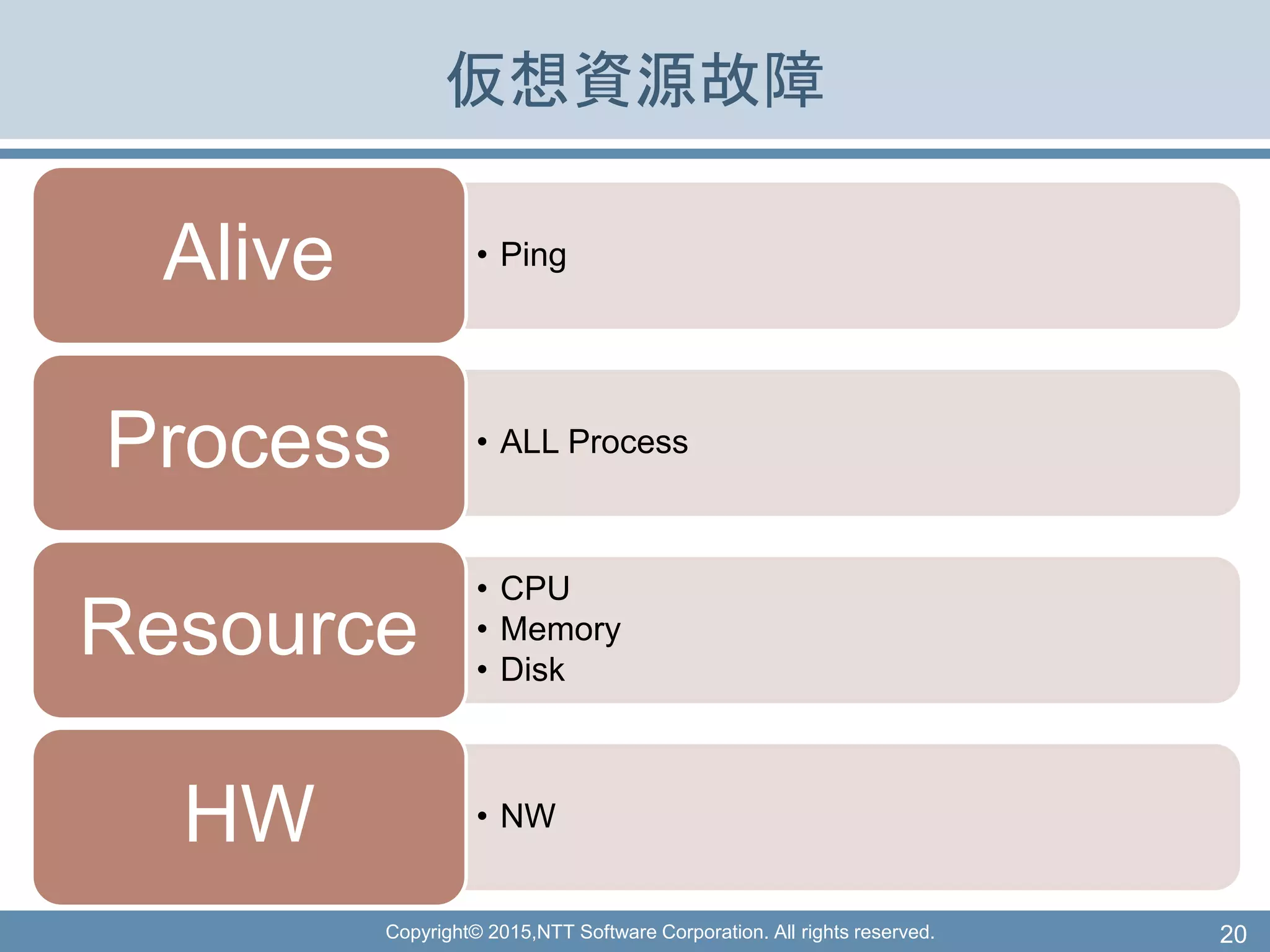

仮想資源故障
• PingAlive
• ALL ProcessProcess
• CPU
• Memory
• Disk
Resource
• NWHW
20

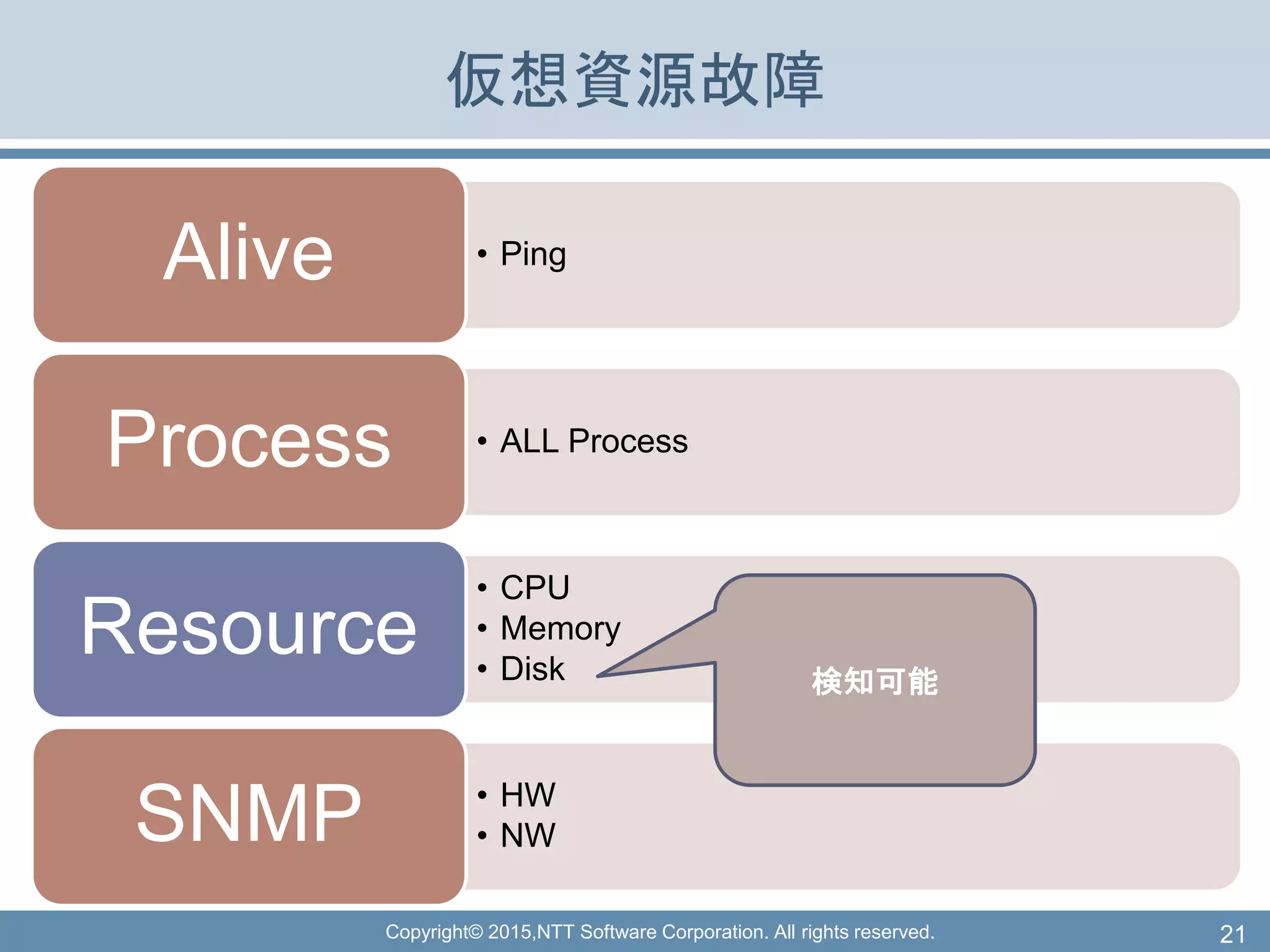

仮想資源故障
• PingAlive
• ALL ProcessProcess
• CPU
• Memory
• Disk
Resource
• HW
• NWSNMP
21
検知可能

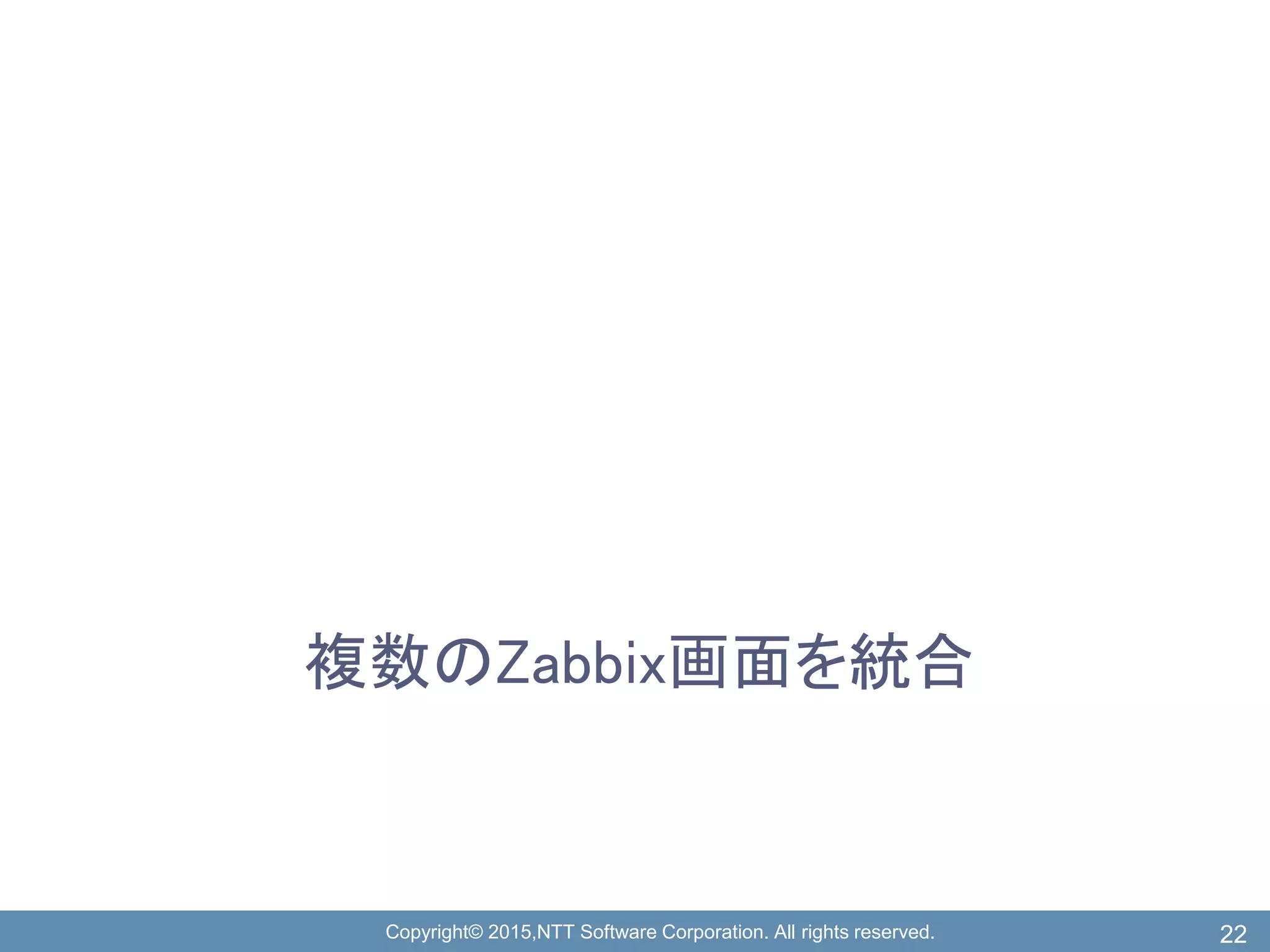

複数のZabbix画面を統合
22

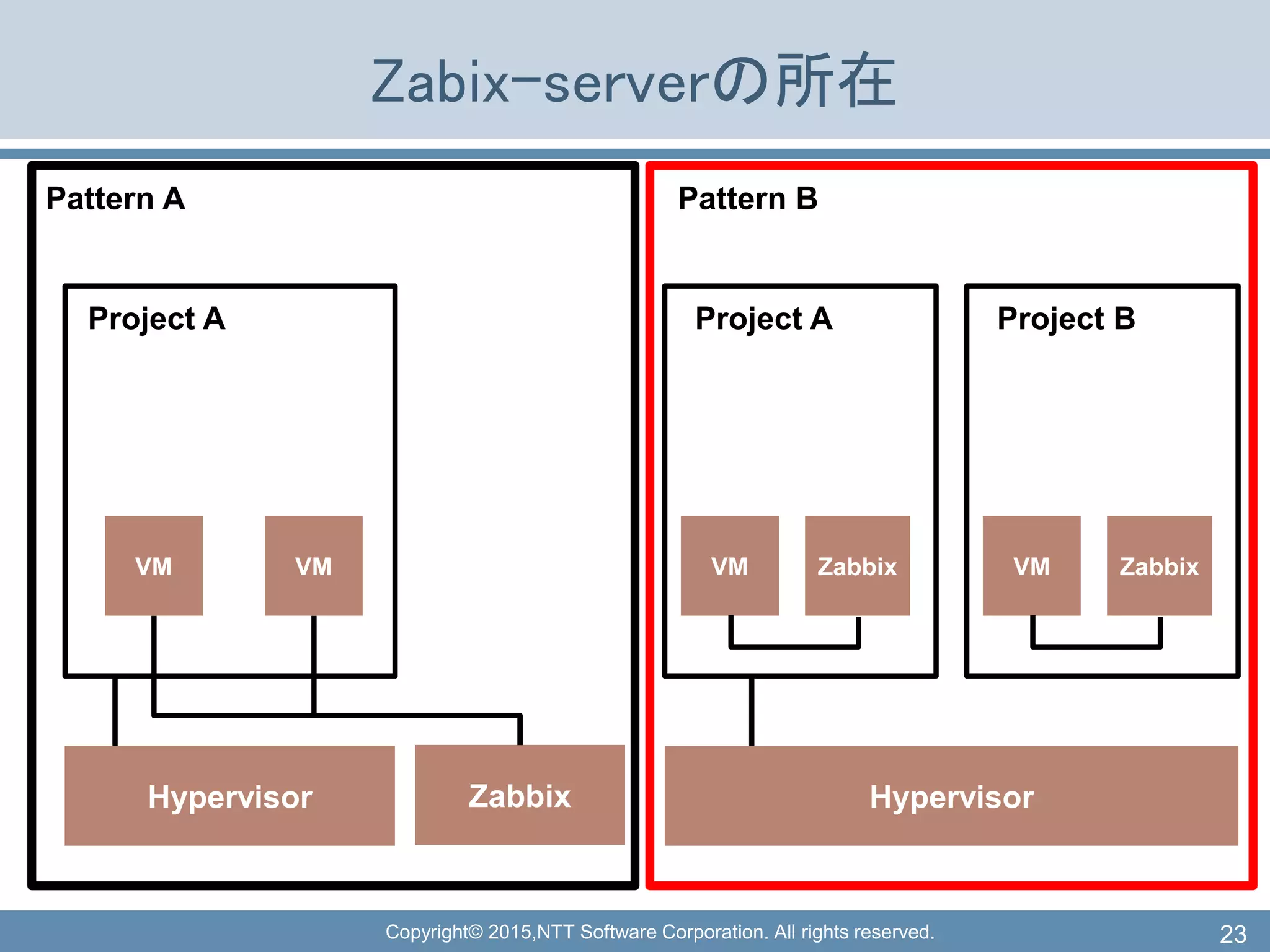

Zabix-serverの所在
23
Project A
VM VM
Hypervisor Zabbix
Project A
Hypervisor
VM Zabbix
Project B
VM Zabbix
Pattern A Pattern B

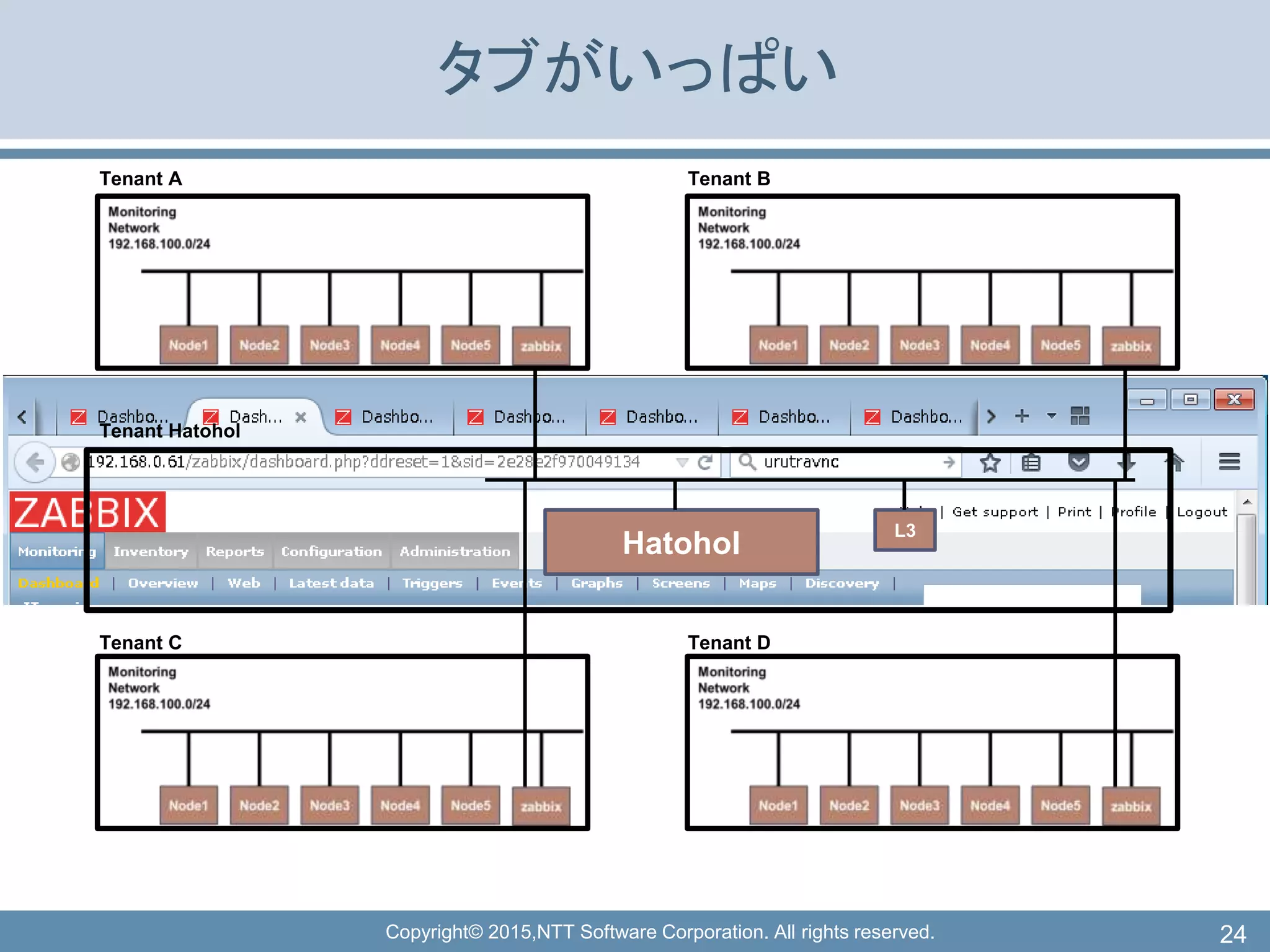

タブがいっぱい
24
Tenant A Tenant B
Tenant C Tenant D
Tenant Hatohol
Hatohol
L3

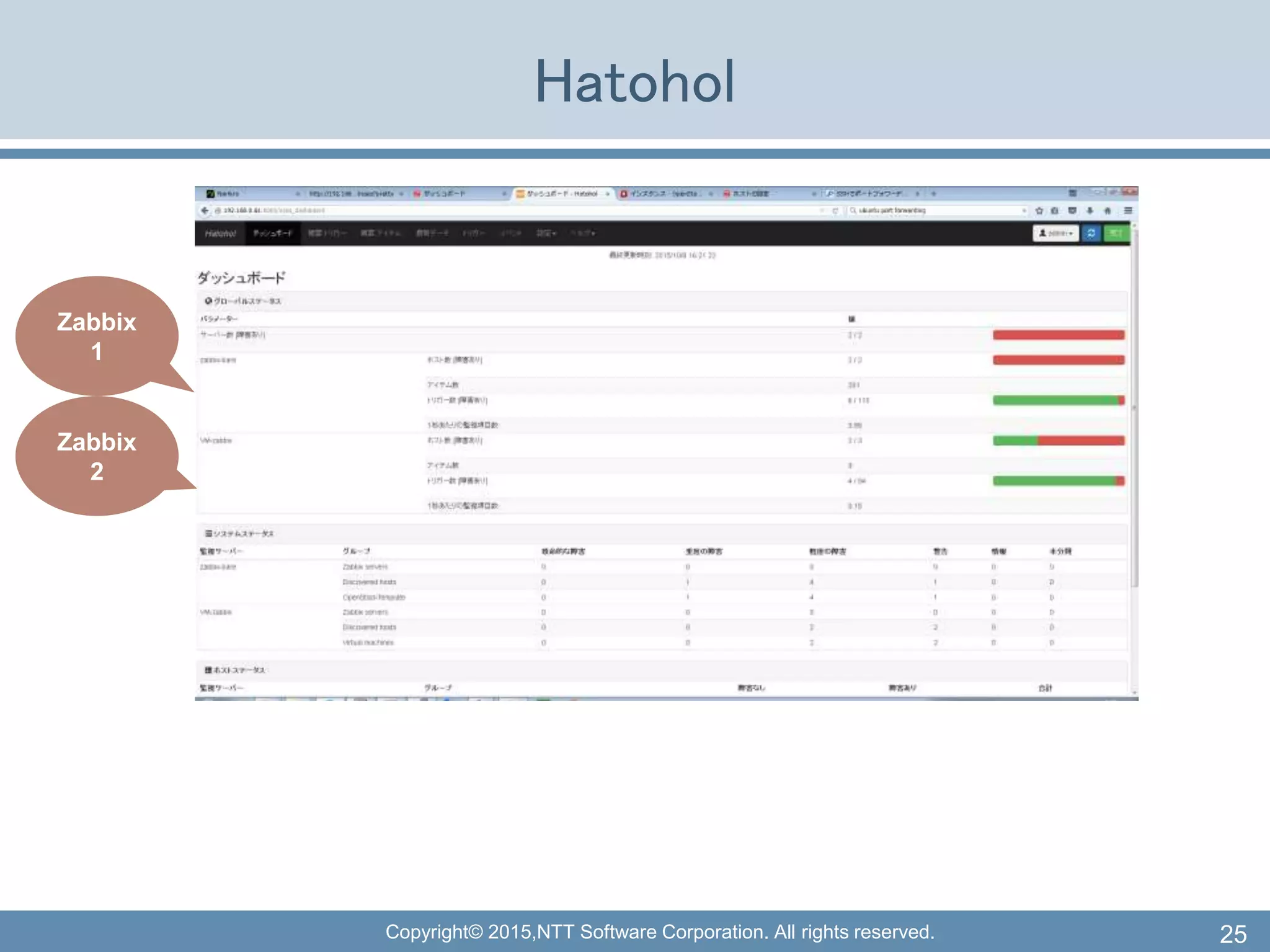

Hatohol
25
Zabbix
1
Zabbix
2

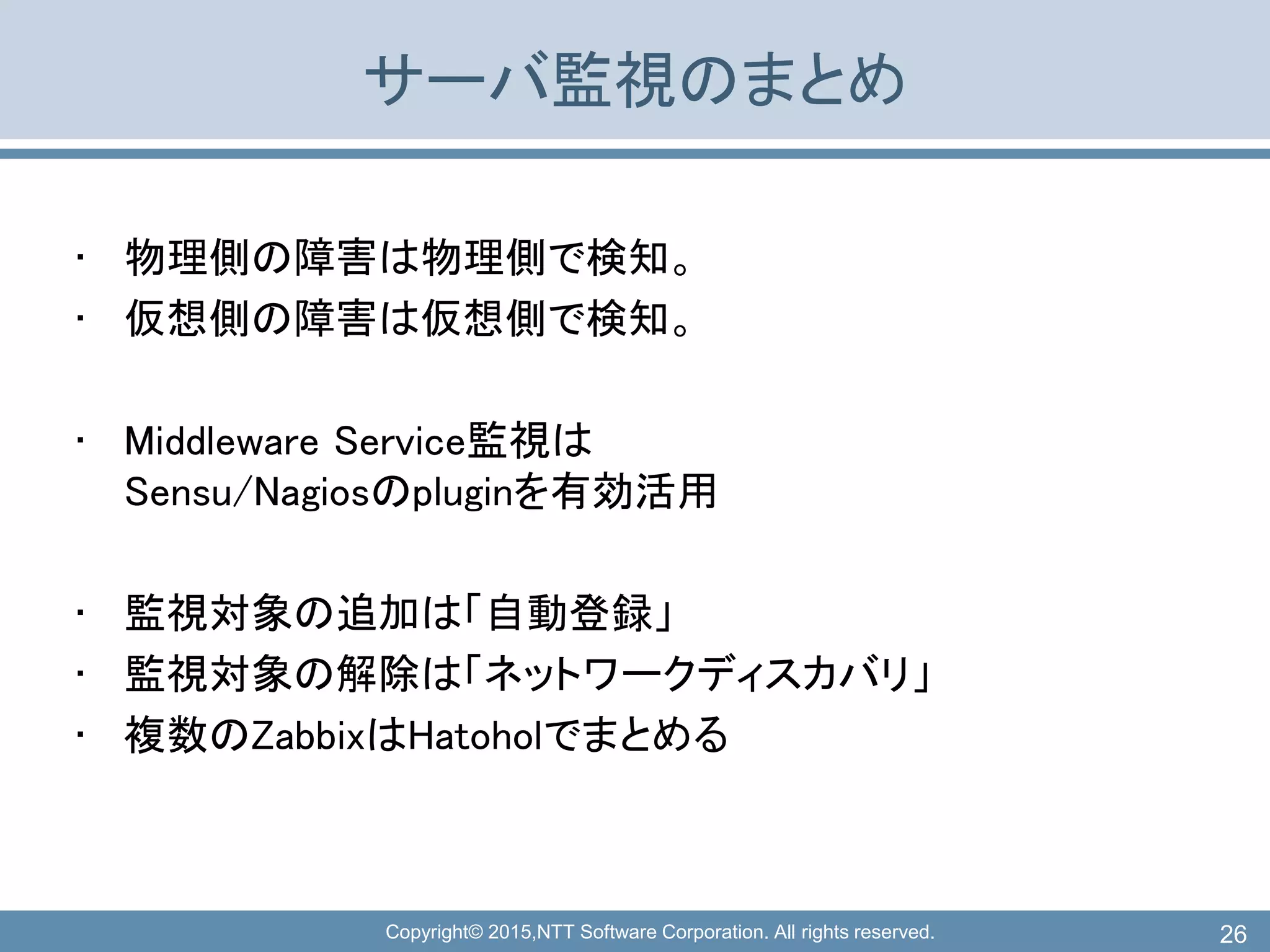

サーバ監視のまとめ
• 物理側の障害は物理側で検知。
• 仮想側の障害は仮想側で検知。
• Middleware Service監視は
Sensu/Nagiosのpluginを有効活用
• 監視対象の追加は「自動登録」
• 監視対象の解除は「ネットワークディスカバリ」
• 複数のZabbixはHatoholでまとめる
26

ログ監視
27

共通
物理側
ログ監視
• ログ収集
• 可視化
仮想側
28
1 2
4 3

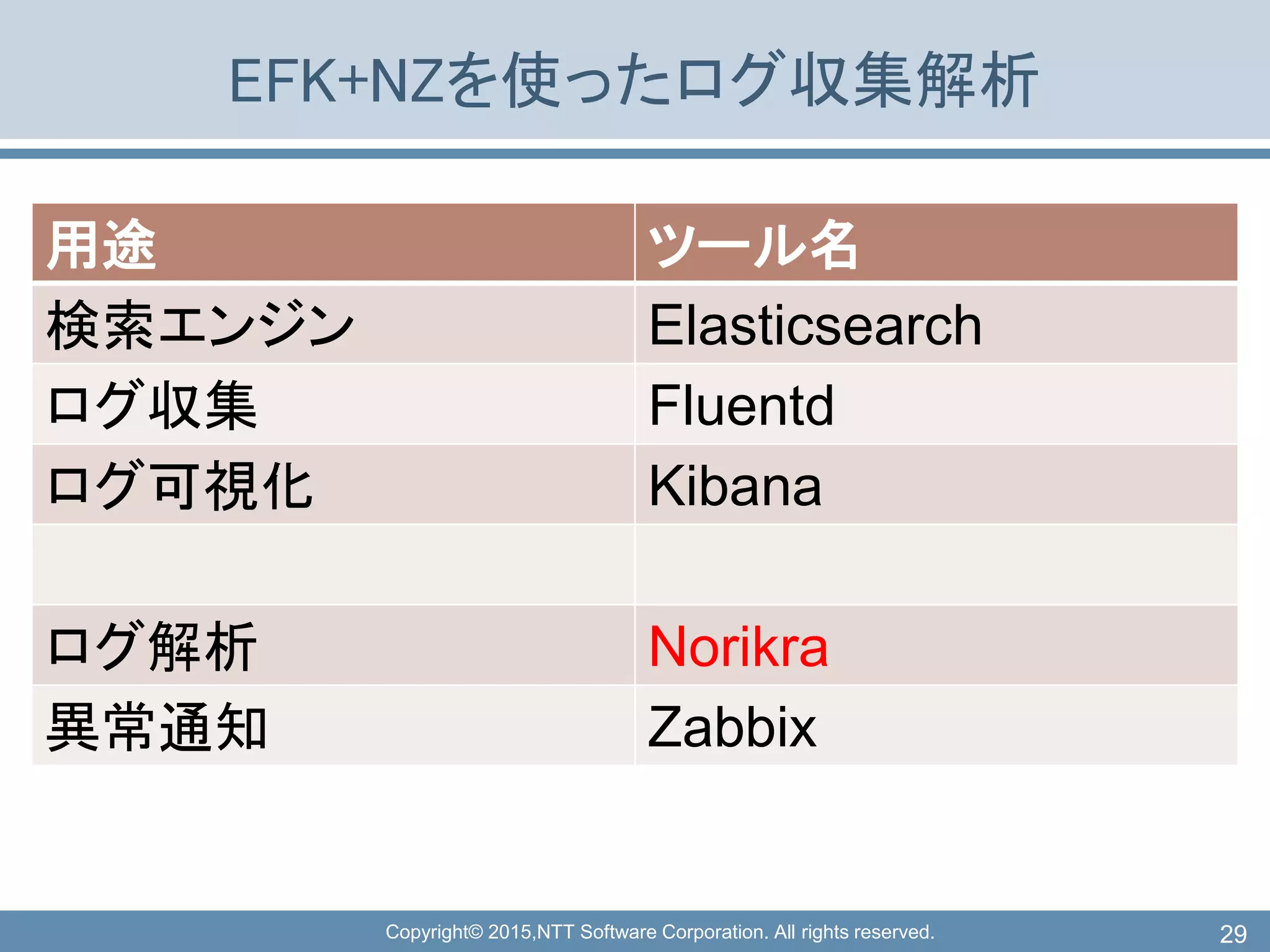

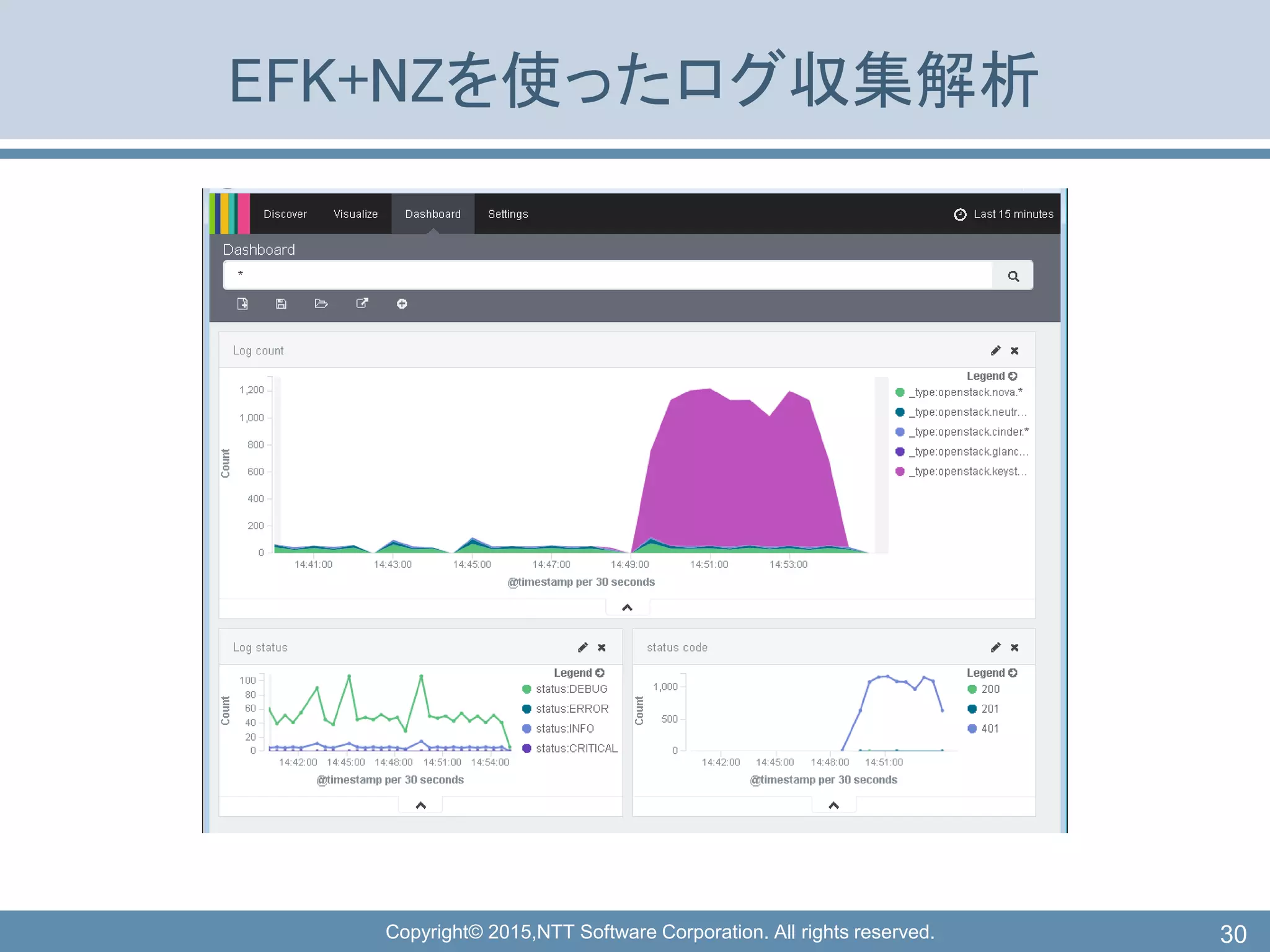

EFK+NZを使ったログ収集解析
用途ツール名
検索エンジン Elasticsearch
ログ収集 Fluentd
ログ可視化 Kibana
ログ解析 Norikra
異常通知 Zabbix
29

30

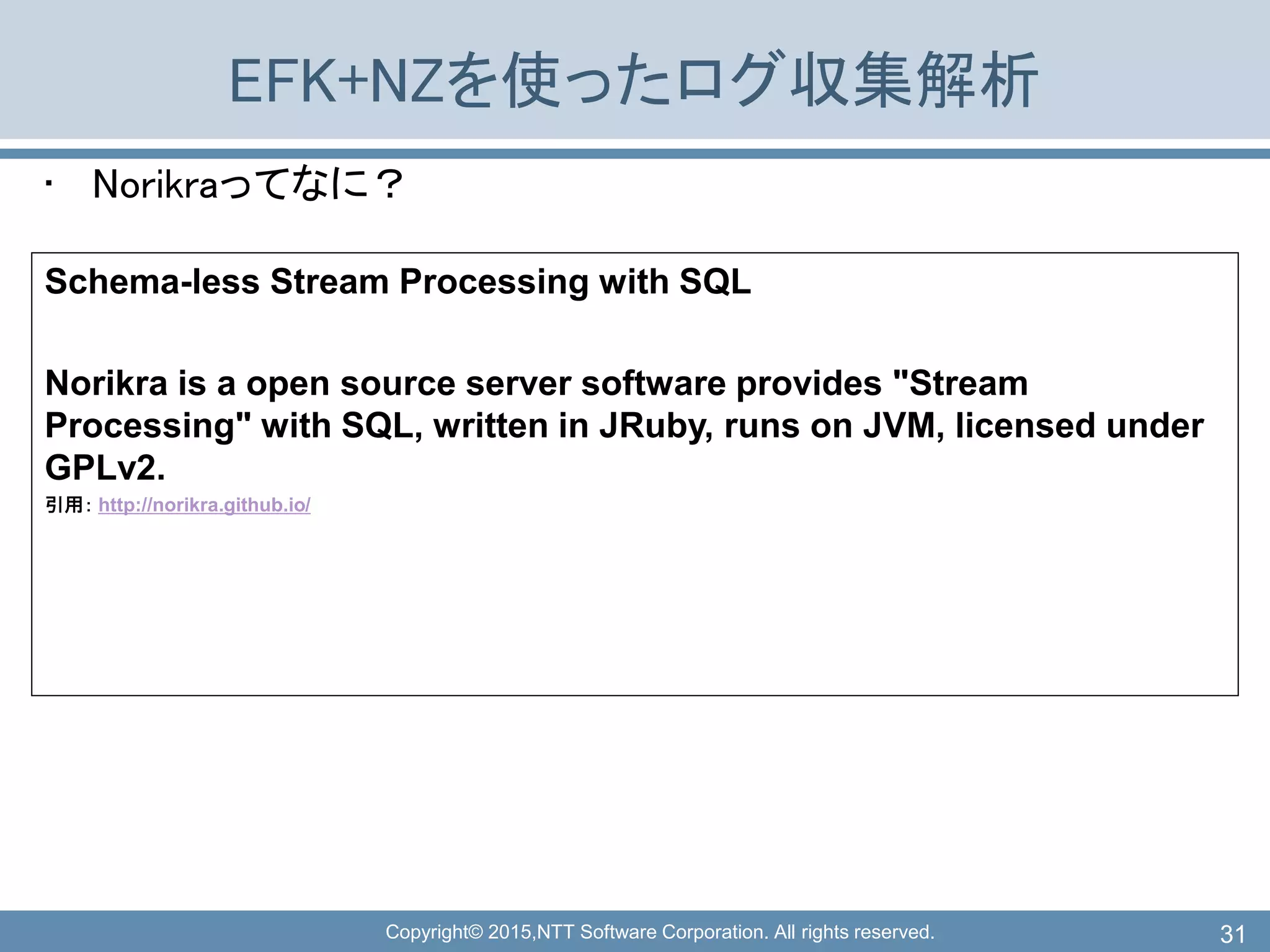

• Norikraってなに？
31
Schema-less Stream Processing with SQL
Norikra is a open source server software provides "Stream
Processing" with SQL, written in JRuby, runs on JVM, licensed under
GPLv2.
引用： http://norikra.github.io/

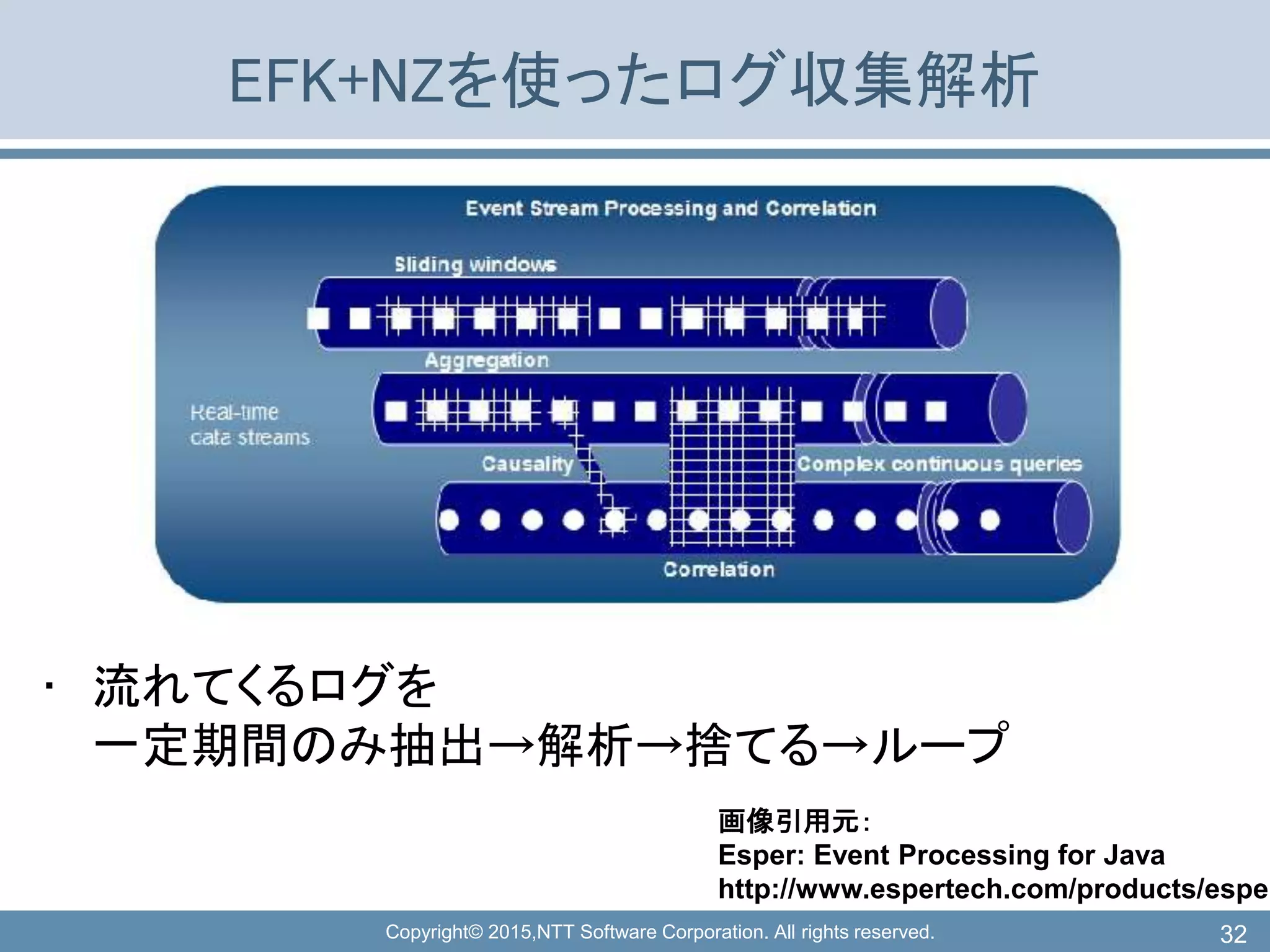

• 流れてくるログを
一定期間のみ抽出→解析→捨てる→ループ
32
画像引用元：
Esper: Event Processing for Java
http://www.espertech.com/products/esper

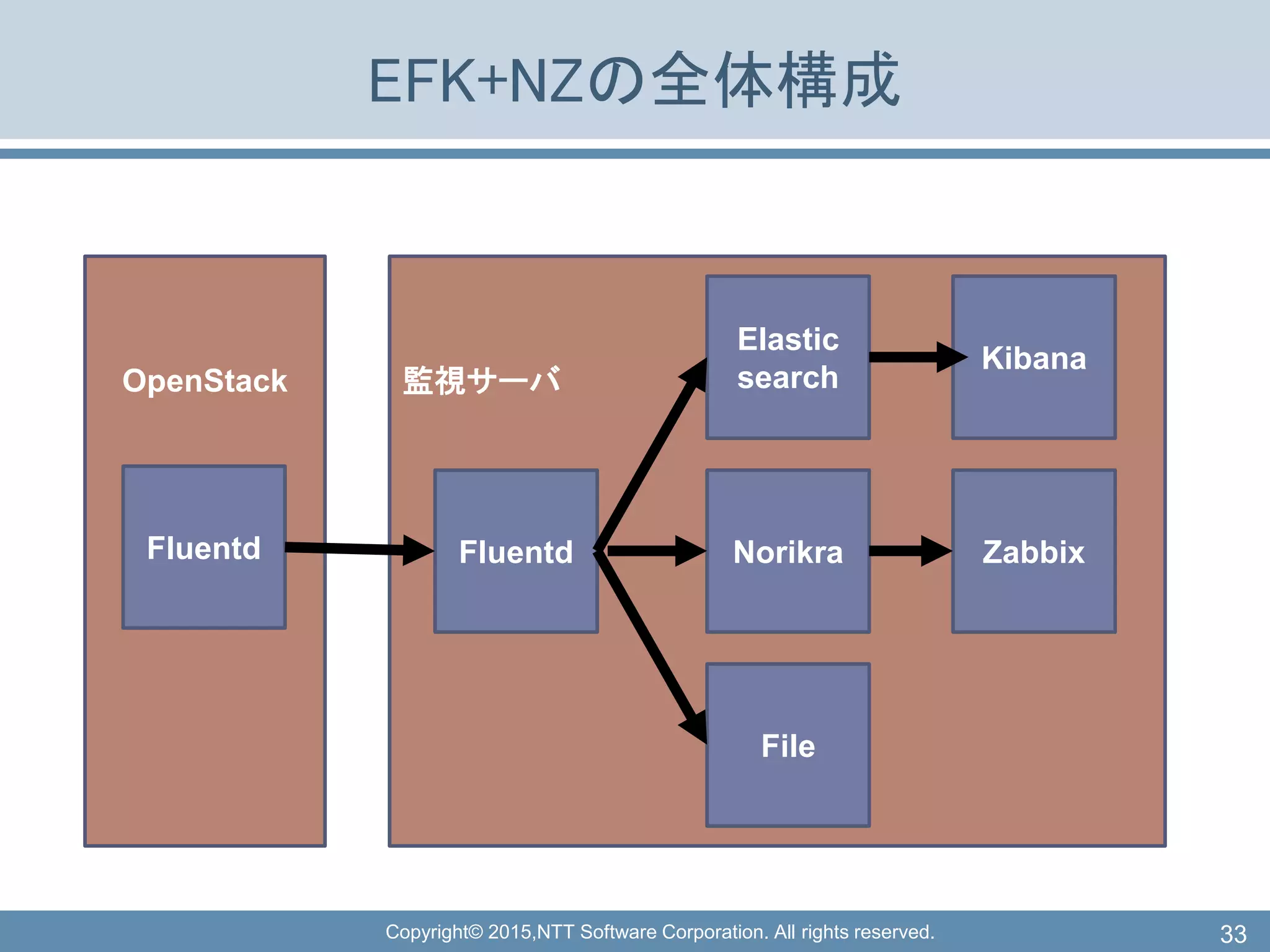

EFK+NZの全体構成
33
OpenStack
Fluentd
監視サーバ
Fluentd Norikra
Elastic
search
File
Zabbix
Kibana

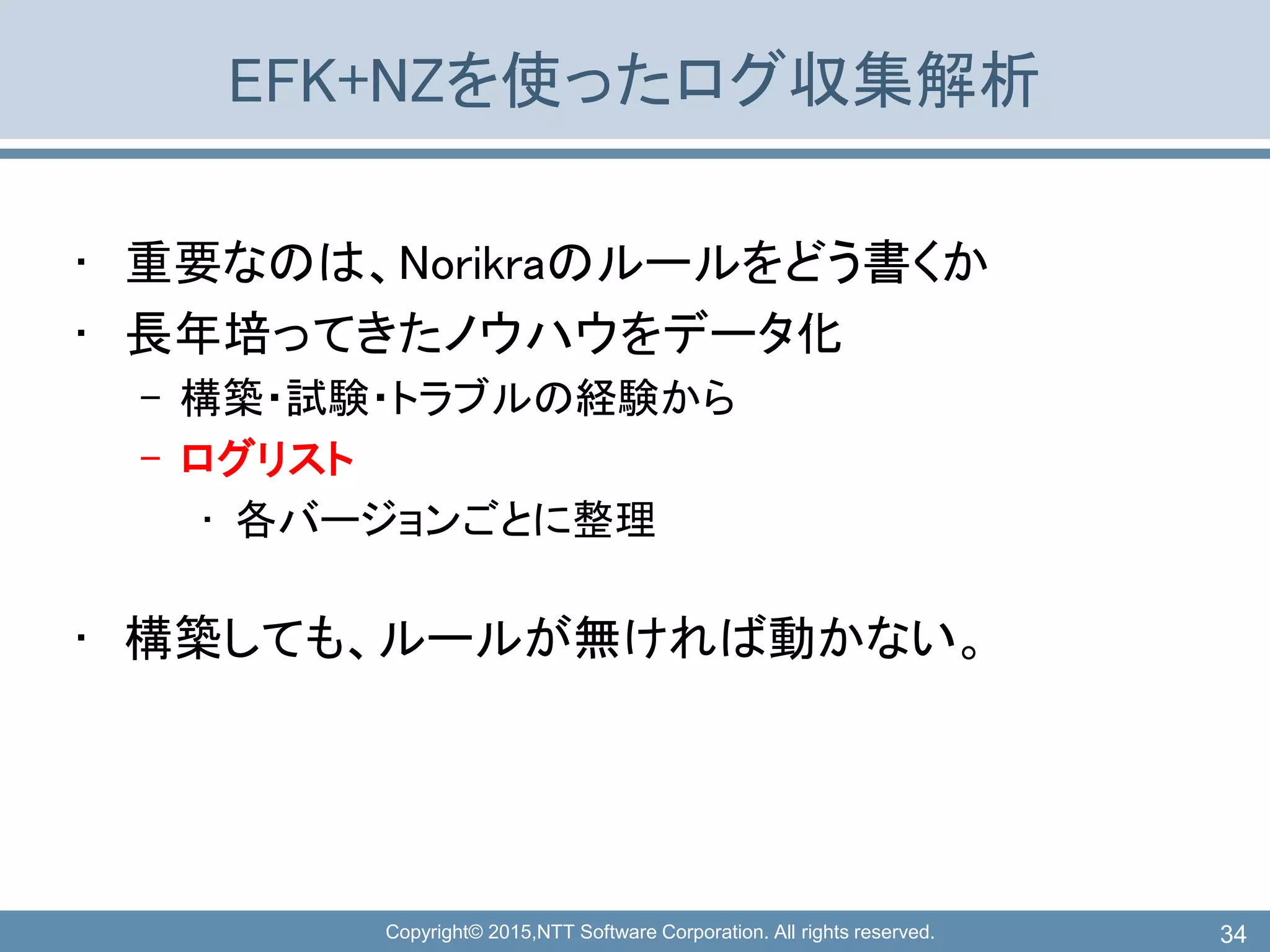

• 重要なのは、Norikraのルールをどう書くか
• 長年培ってきたノウハウをデータ化
– 構築・試験・トラブルの経験から
– ログリスト
• 各バージョンごとに整理
• 構築しても、ルールが無ければ動かない。
34

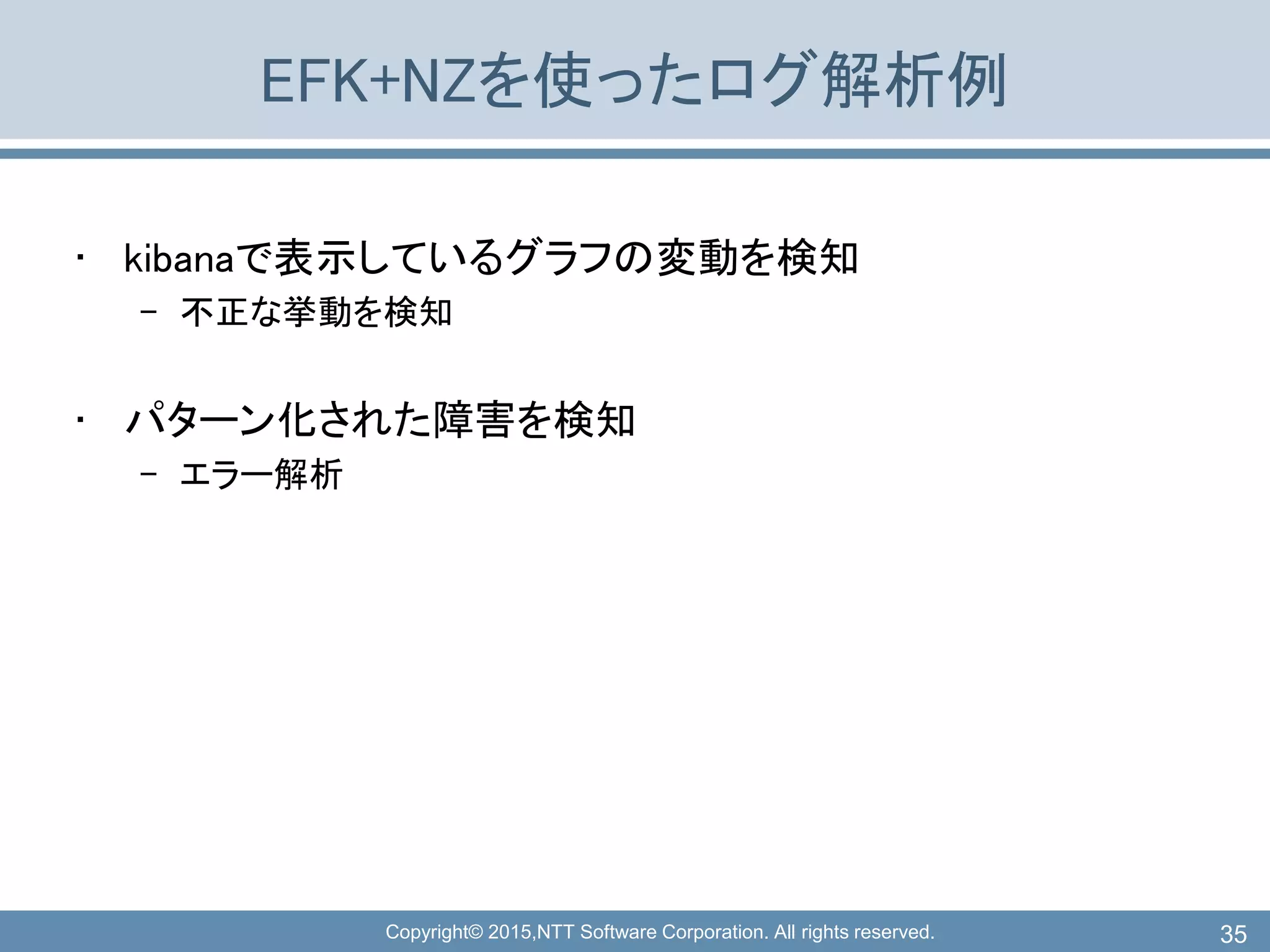

EFK+NZを使ったログ解析例
• kibanaで表示しているグラフの変動を検知
– 不正な挙動を検知
• パターン化された障害を検知
– エラー解析
35

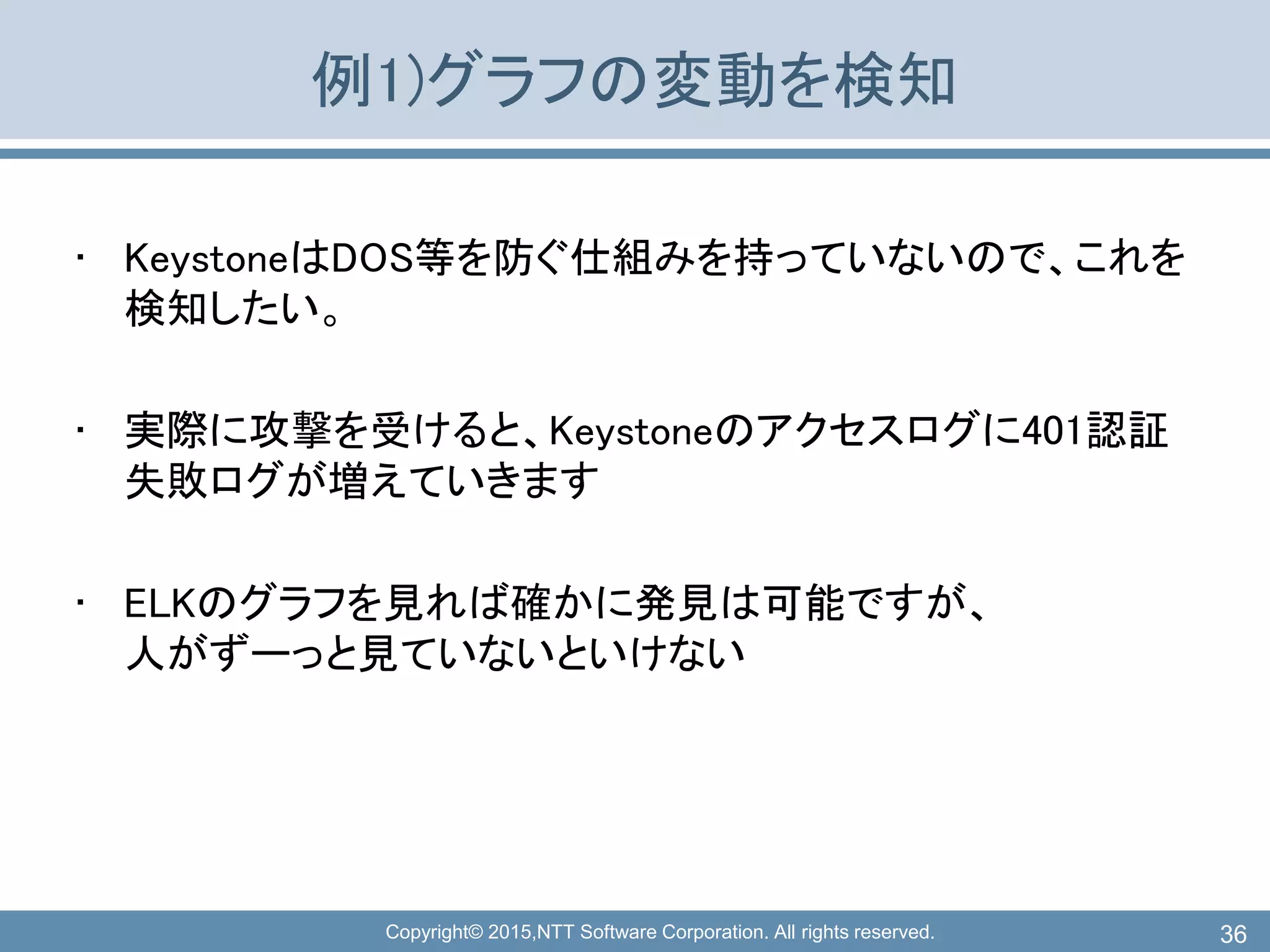

例1)グラフの変動を検知
• KeystoneはDOS等を防ぐ仕組みを持っていないので、これを
検知したい。
• 実際に攻撃を受けると、Keystoneのアクセスログに401認証
失敗ログが増えていきます
• ELKのグラフを見れば確かに発見は可能ですが、
人がずーっと見ていないといけない
36

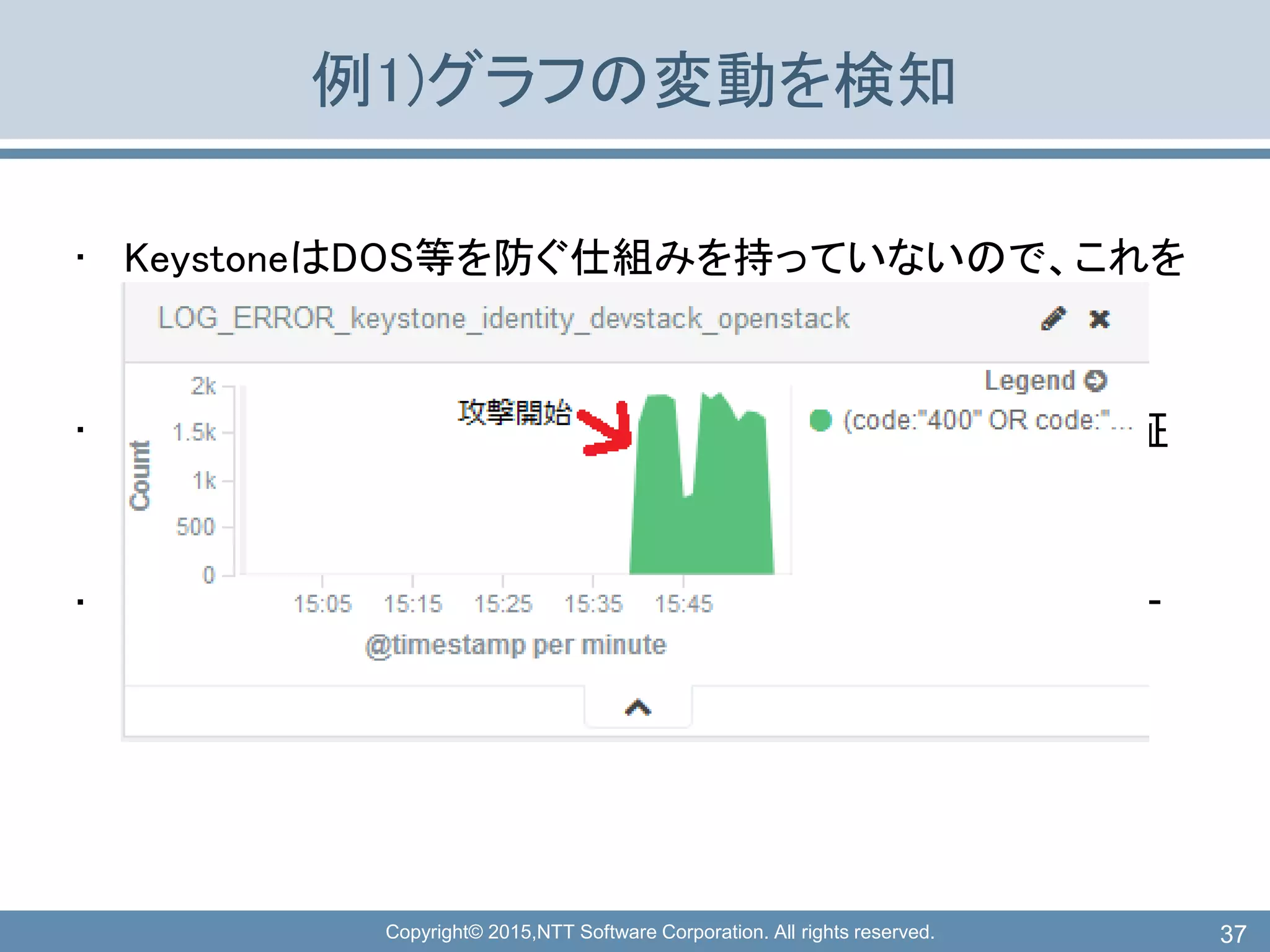

• KeystoneはDOS等を防ぐ仕組みを持っていないので、これを
検知したい。
• 実際に攻撃を受けると、Keystoneのアクセスログに401認証
失敗ログが増えていきます
• ELKのグラフを見れば確かに発見は可能ですが、人がずー
っと見ていないといけない
37

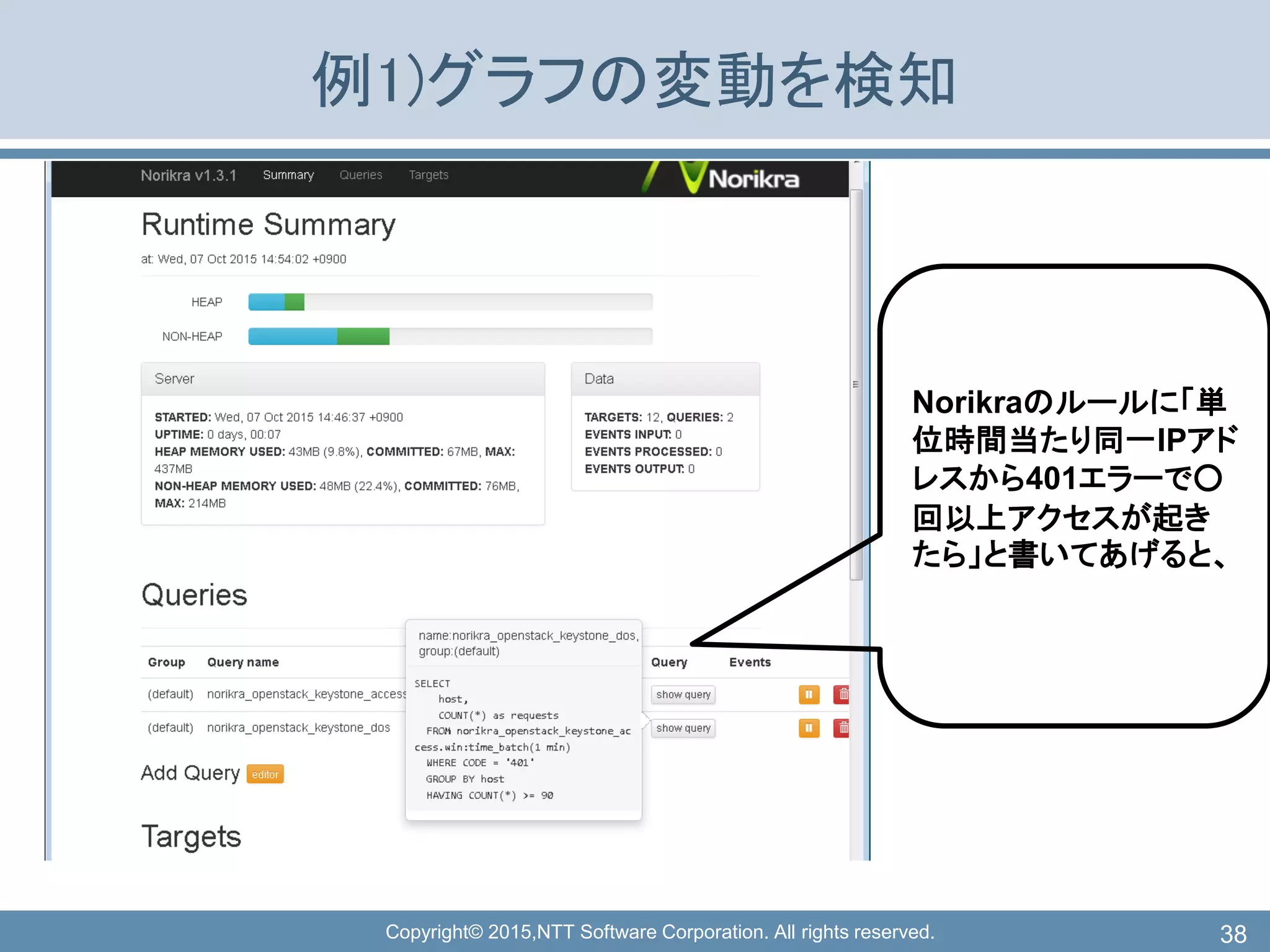

38
Norikraのルールに「単
位時間当たり同一IPアド
レスから401エラーで○
回以上アクセスが起き
たら」と書いてあげると、

39

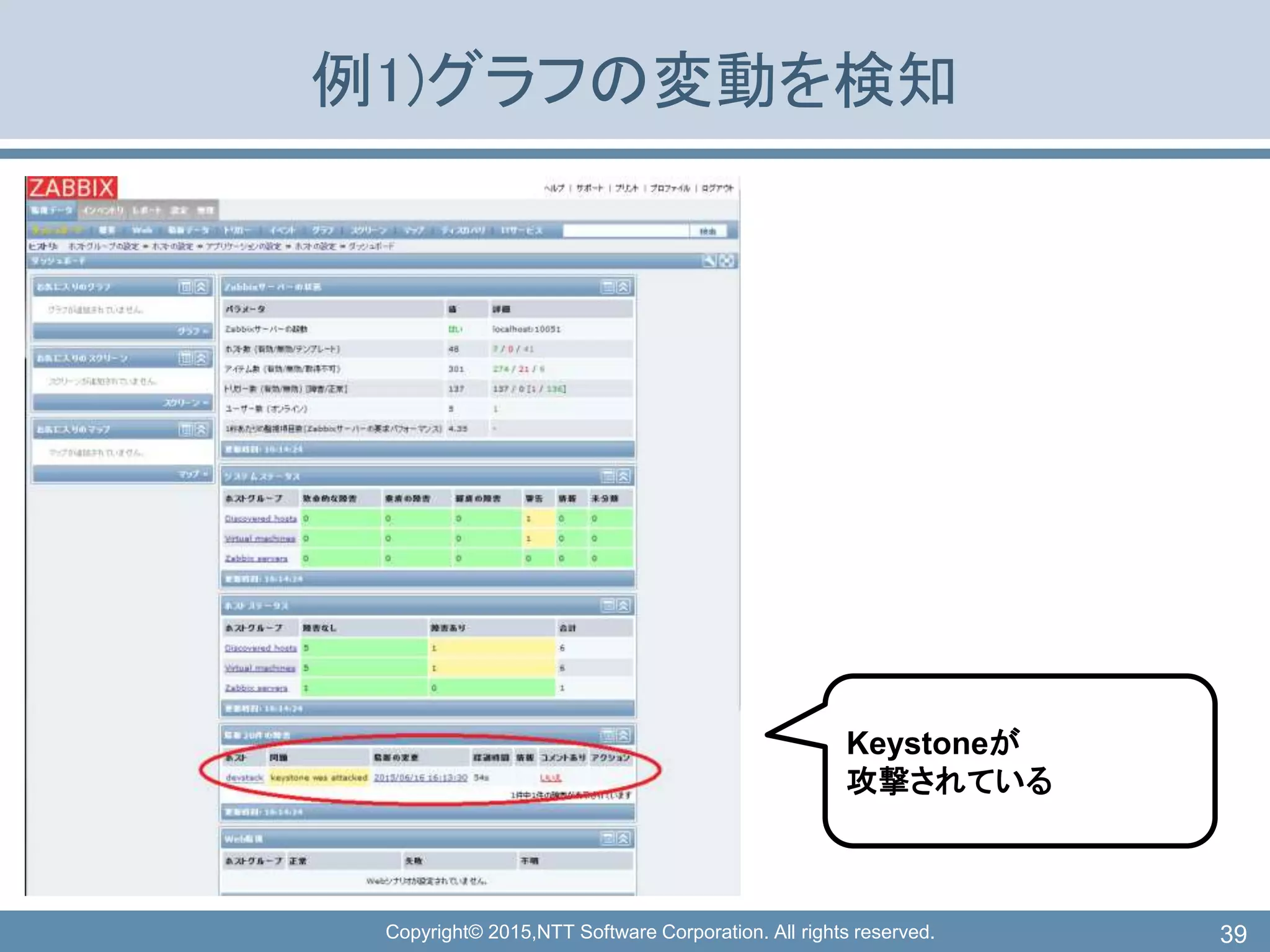

Keystoneが
攻撃されている

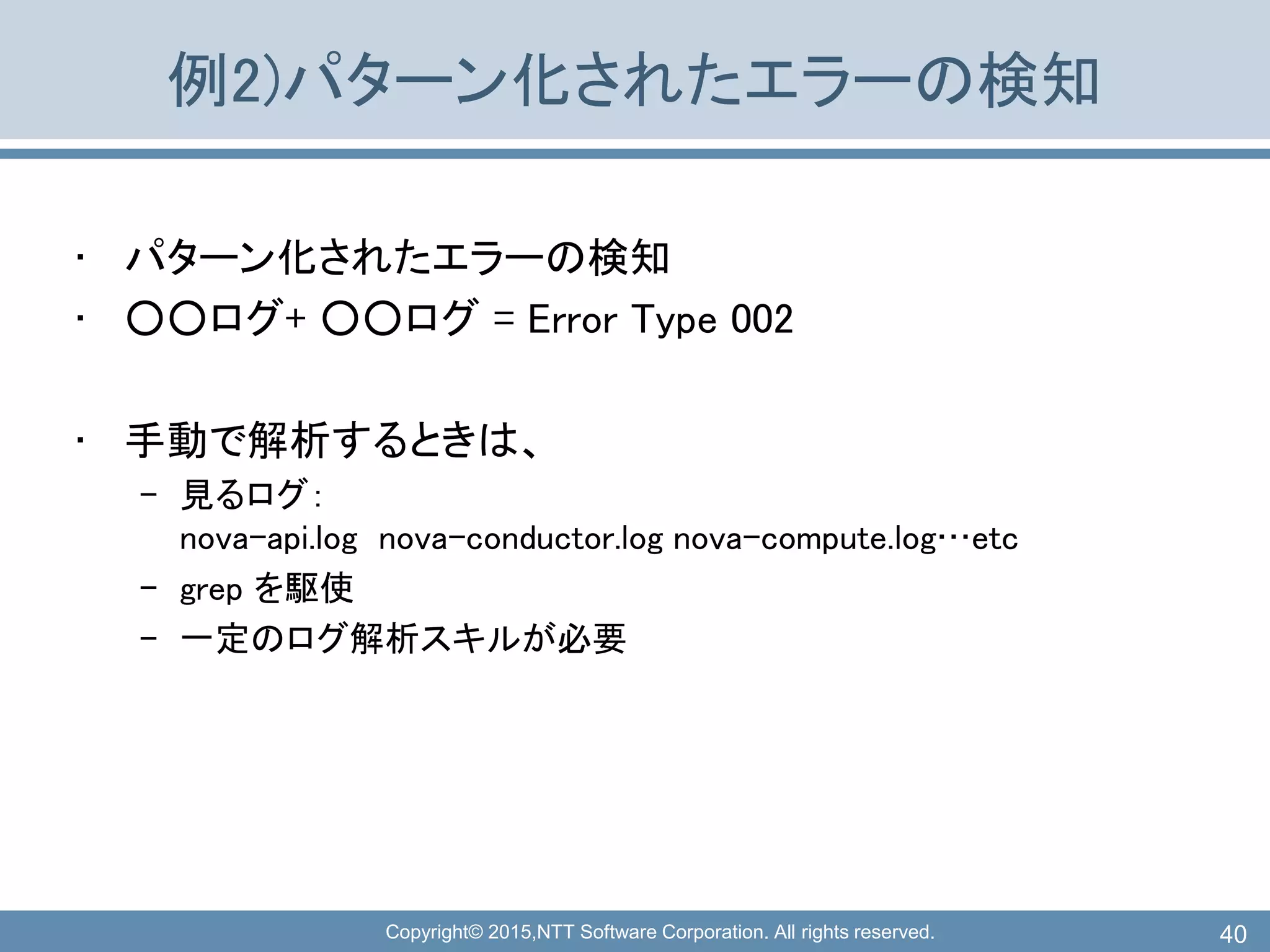

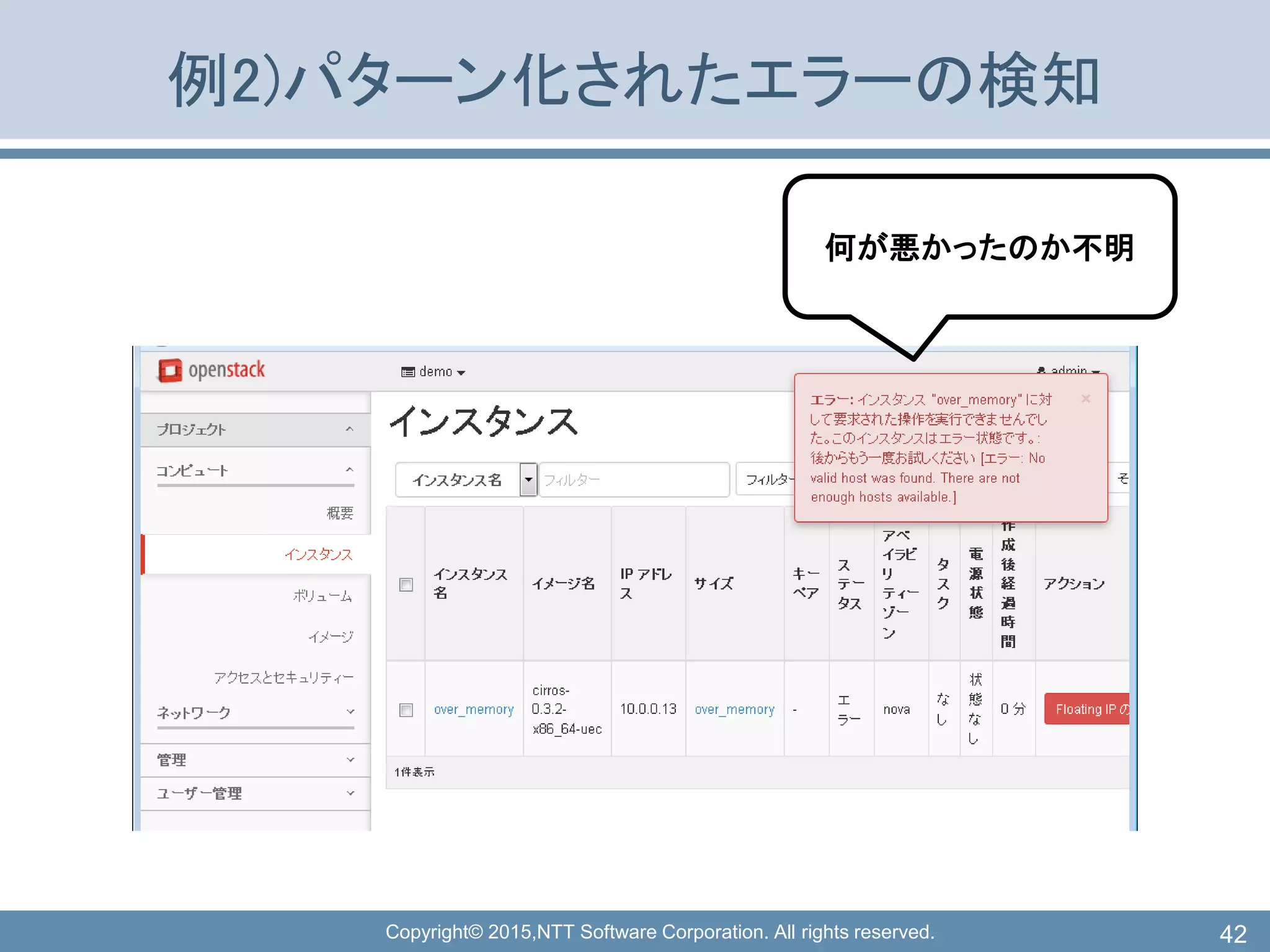

例2)パターン化されたエラーの検知
• パターン化されたエラーの検知
• ○○ログ+ ○○ログ = Error Type 002
• 手動で解析するときは、
– 見るログ：
nova-api.log nova-conductor.log nova-compute.log…etc
– grep を駆使
– 一定のログ解析スキルが必要
40

41

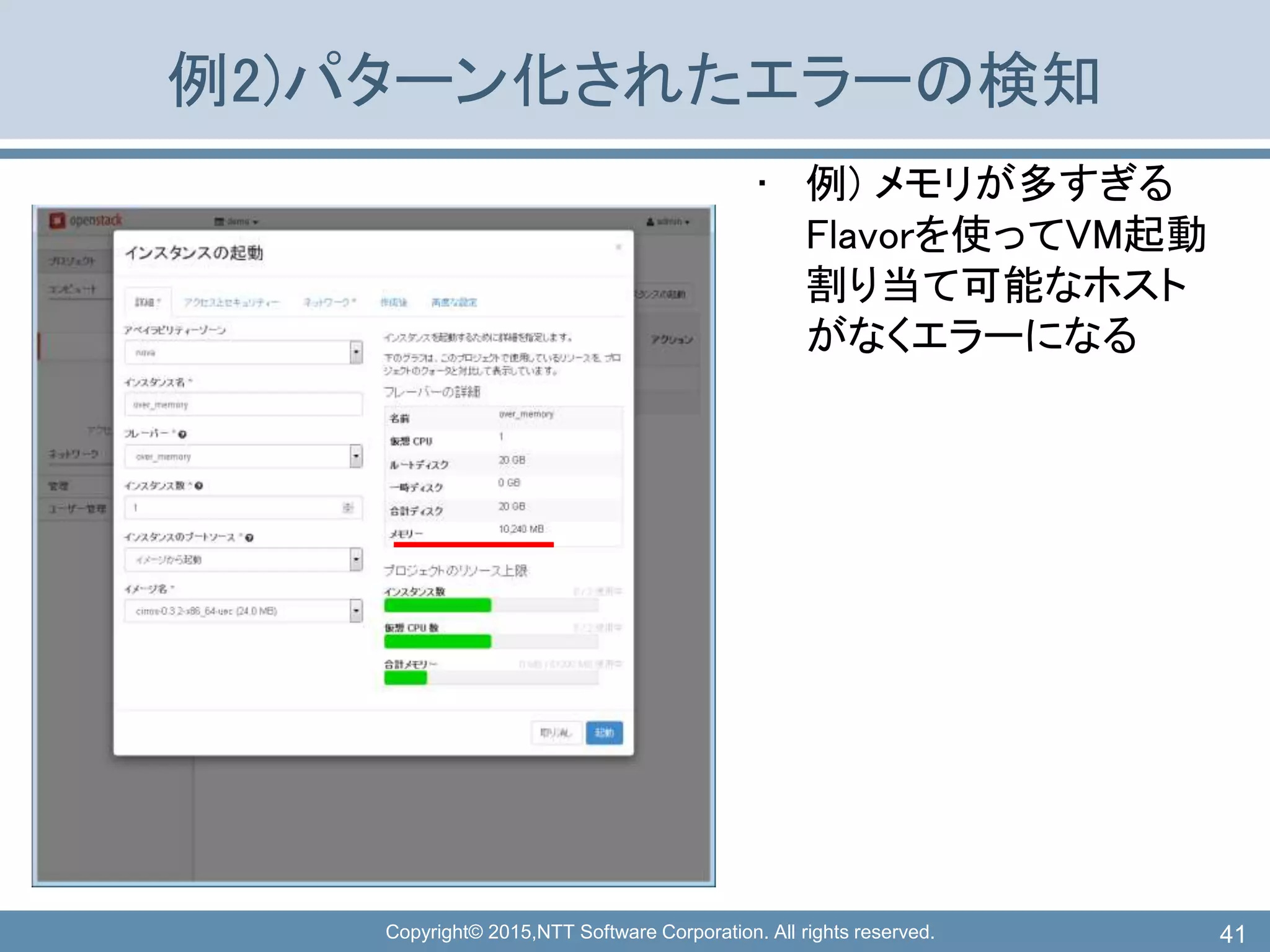

• 例) メモリが多すぎる
Flavorを使ってVM起動
割り当て可能なホスト
がなくエラーになる

42

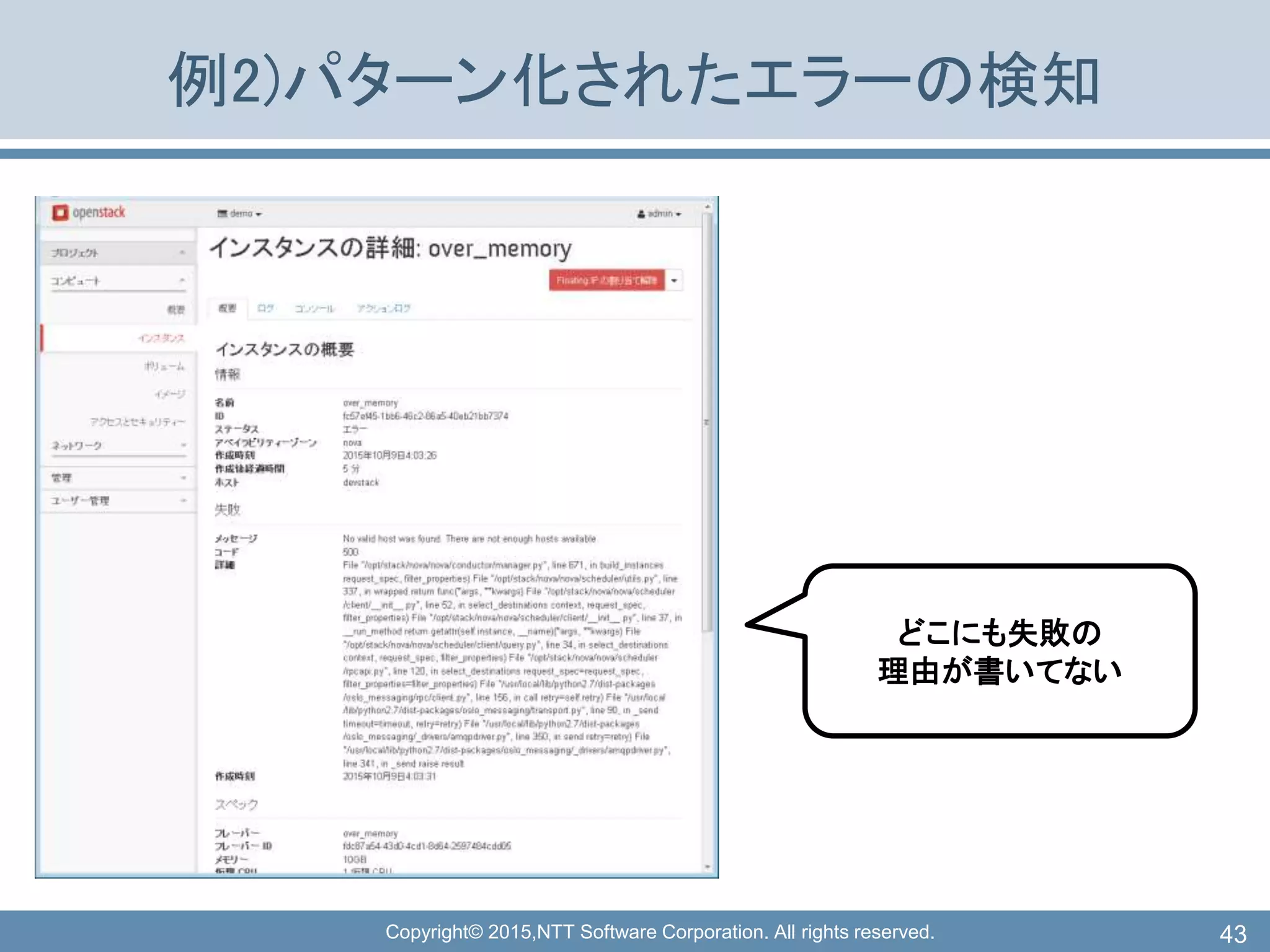

何が悪かったのか不明

43
どこにも失敗の
理由が書いてない

44

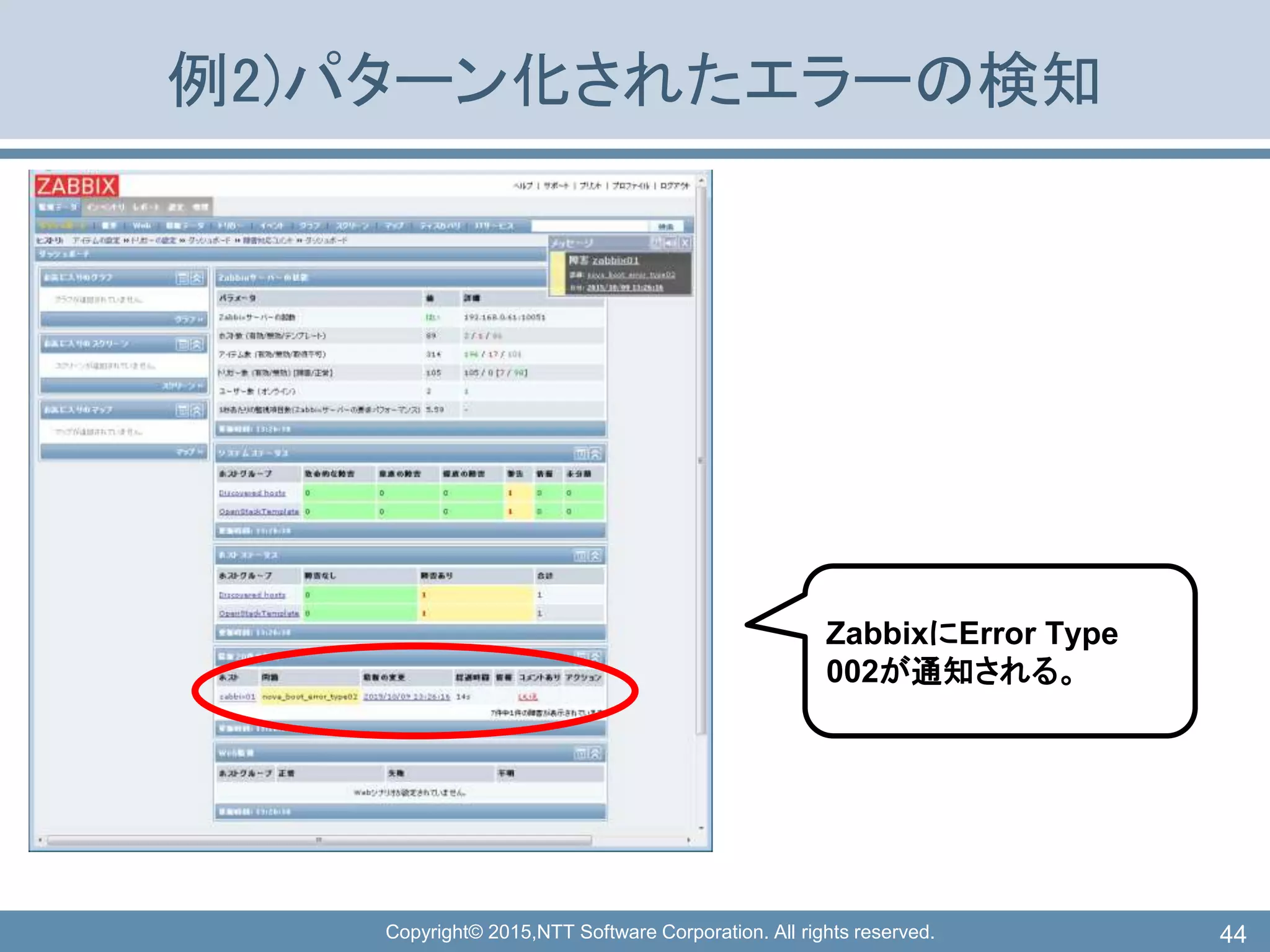

ZabbixにError Type
002が通知される。

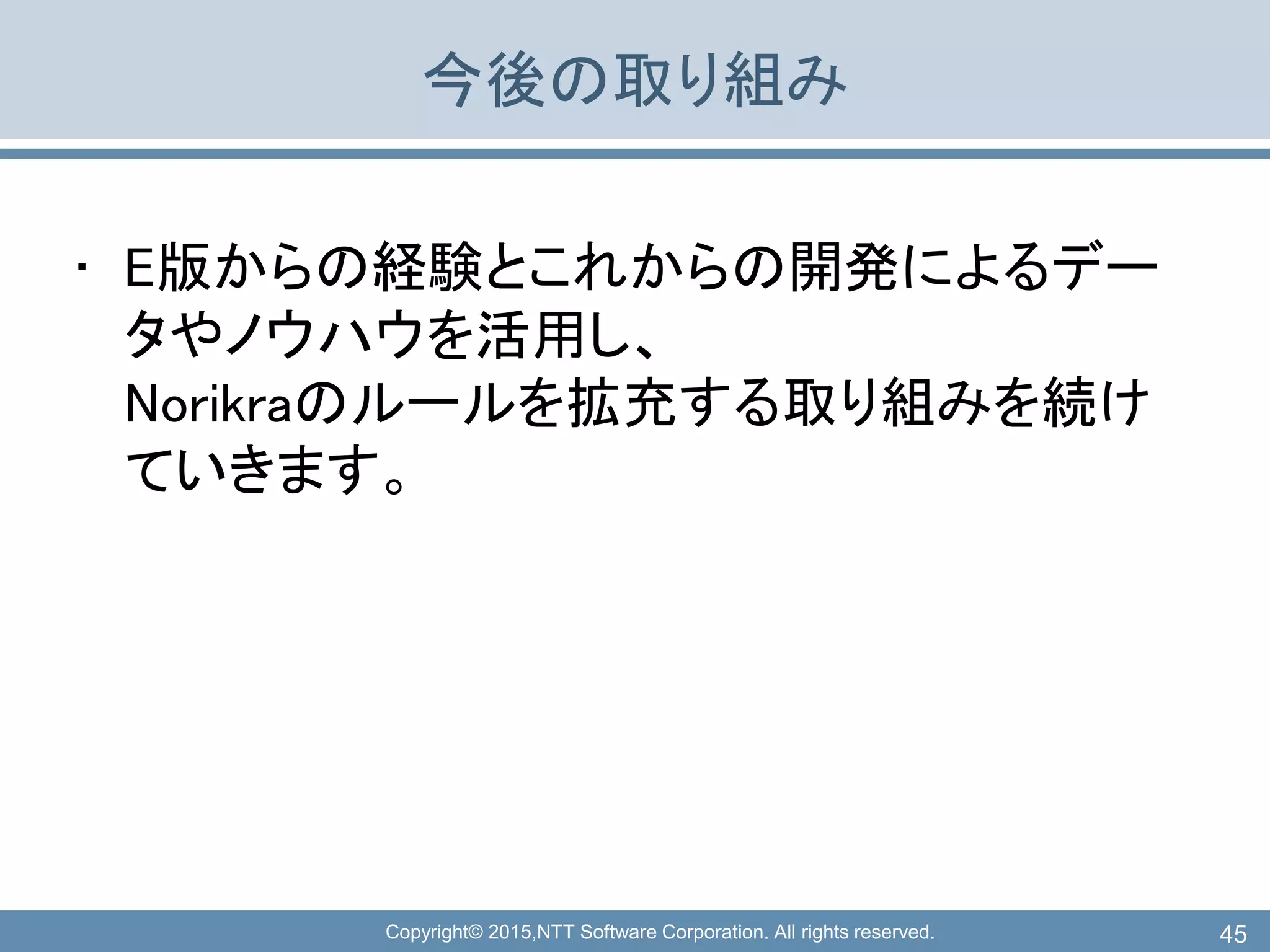

今後の取り組み
• E版からの経験とこれからの開発によるデー
タやノウハウを活用し、
Norikraのルールを拡充する取り組みを続け
ていきます。
45

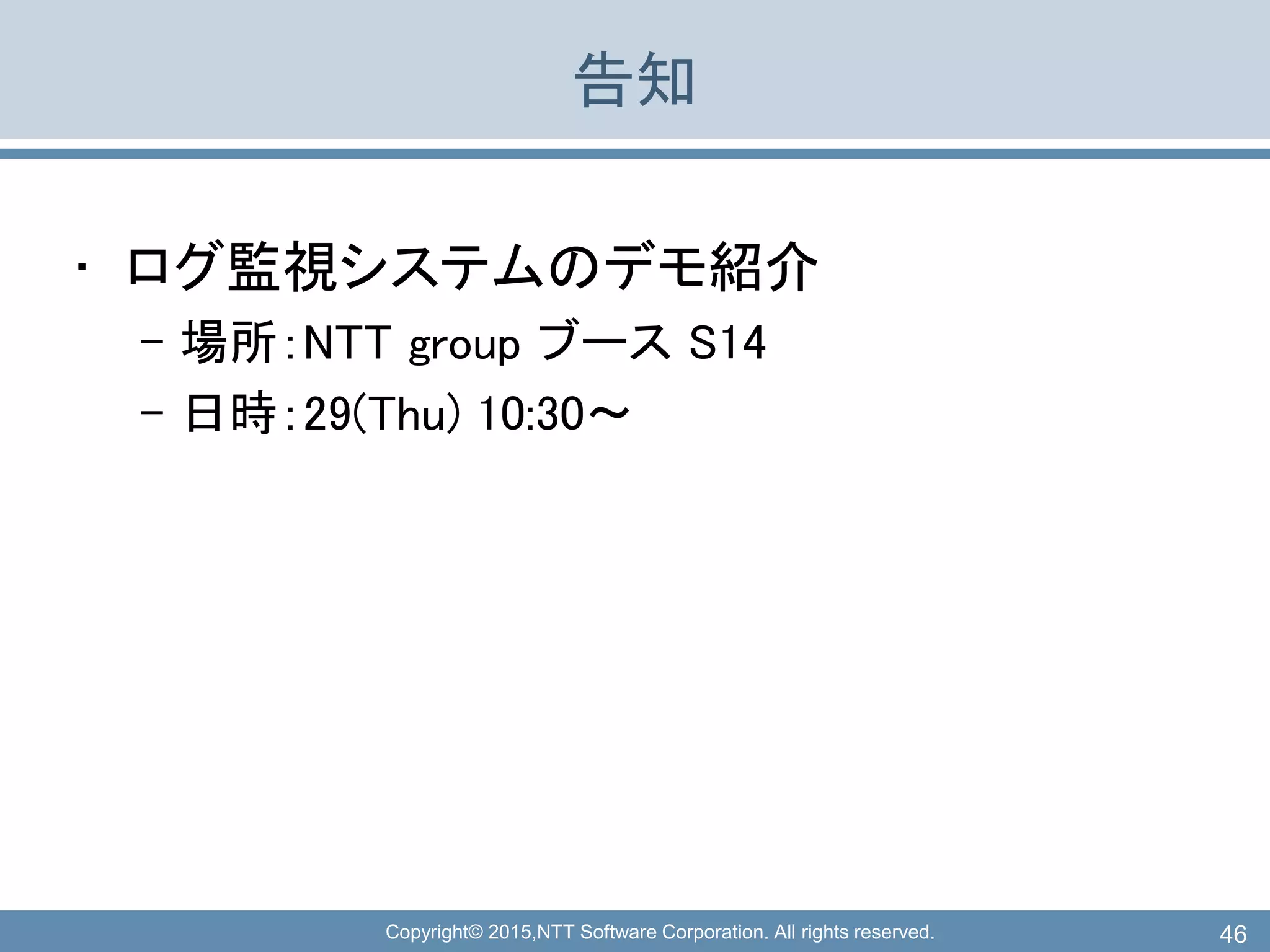

告知
• ログ監視システムのデモ紹介
– 場所：NTT group ブース S14
– 日時：29(Thu) 10:30～
46

ご清聴ありがとうございました。
THANK YOU FOR LISTENING.
47

参考・引用資料
• Monasca
https://wiki.openstack.org/wiki/Monasca
• Monasca/Monitoring Of Monasca
https://wiki.openstack.org/wiki/Monasca/Monitoring_Of_Monasca
• Monasca/Logging
https://wiki.openstack.org/wiki/Monasca/Logging
• Zabbix Documentation 2.2
https://www.zabbix.com/documentation/2.2/
• Elastic
https://www.elastic.co/jp/
• Norikra
http://norikra.github.io/
• EsperTech
http://www.espertech.com/products/esper.php
• Treasure Data Inc
http://www.treasuredata.com/
48

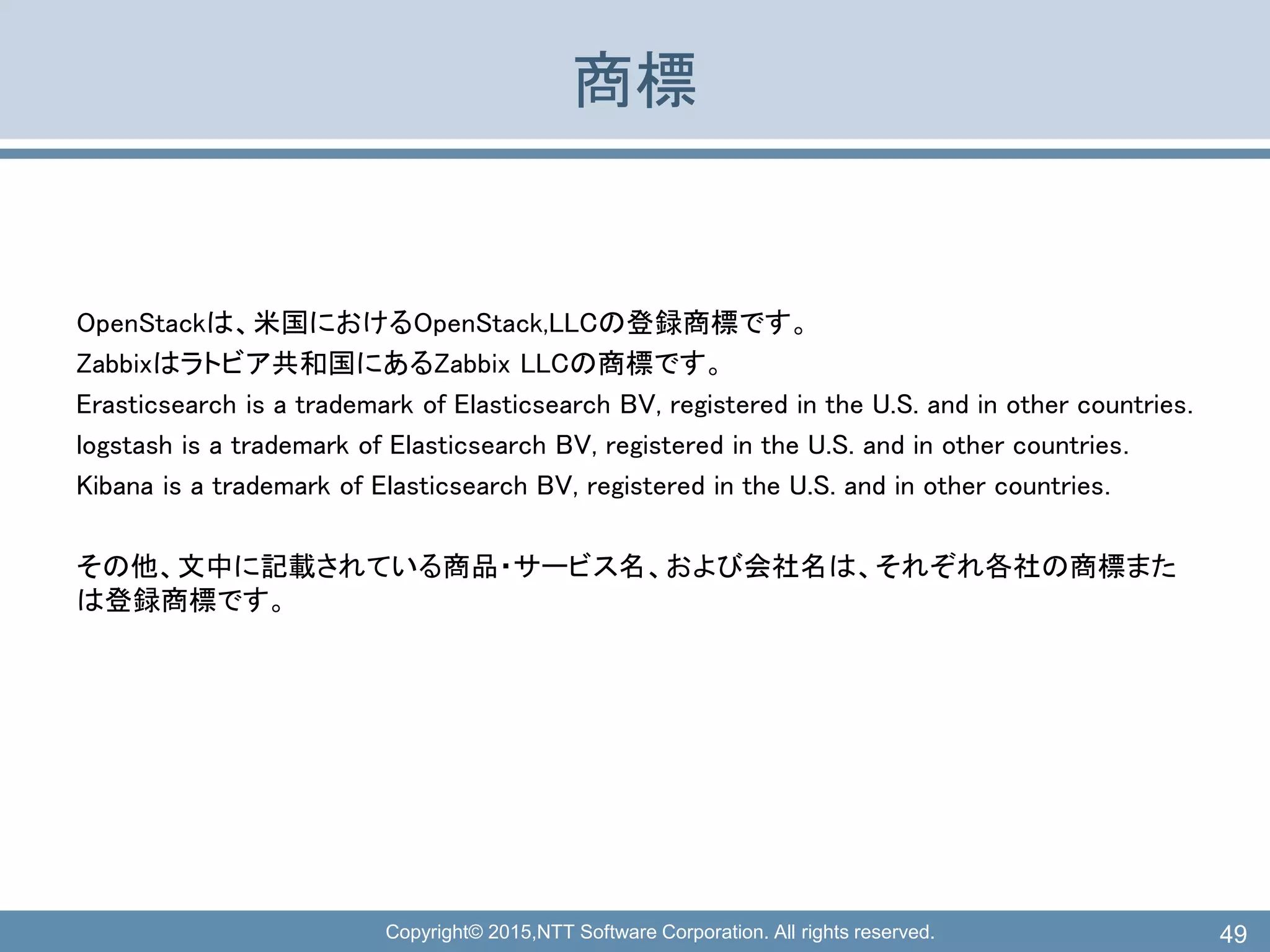

商標
OpenStackは、米国におけるOpenStack,LLCの登録商標です。
Zabbixはラトビア共和国にあるZabbix LLCの商標です。
Erasticsearch is a trademark of Elasticsearch BV, registered in the U.S. and in other countries.
logstash is a trademark of Elasticsearch BV, registered in the U.S. and in other countries.
Kibana is a trademark of Elasticsearch BV, registered in the U.S. and in other countries.
その他、文中に記載されている商品・サービス名、および会社名は、それぞれ各社の商標また
は登録商標です。
49
