2016/6/27 NetOpsCoding#3 LT

1. オープンソースNW監視ツール
のご紹介
2016/6/27
http://www.ossl.co.jp
TWITTER: http://twitter.com/satoruf
LINKEDIN: http://jp.linkedin.com/in/satorufunai/ja
SLIDESHARE: http://www.slideshare.net/sfunai
FACEBOOK: http://www.facebook.com/satoru.funai
Open
Programmable
Infrastructure
Environment
2016/6/27NetOpsCoding#3

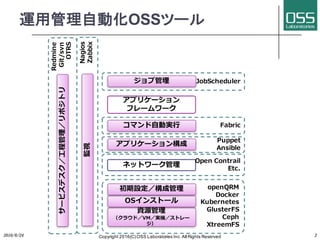

2. ネットワーク管理
アプリケーション
フレームワーク
監視
資源管理
（クラウド／VM／実機／ストレー
ジ）
OSインストール
初期設定／構成管理
アプリケーション構成
コマンド⾃動実⾏
openQRM
Docker
Kubernetes
GlusterFS
Ceph
XtreemFS
Puppet
Ansible
Nagios
Zabbix
Fabric
運用管理自動化OSSツール
JobScheduler
Open Contrail
Etc.
ジョブ管理
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 2
サービスデスク／⼯程管理／リポジトリ
Redmine
Git/svn
OTRS

3. 代表的なOSSログ収集システム
l ElastickStack aka.ELK
l Elastic社が開発するログ収集-イベント検知-蓄積検索システム
l Logstash
l ログ取得／整形／イベント検知／転送
l Elasticsearch
l ログ蓄積／検索
l Kibana
l ビジュアライゼーション
l Fluentd
l TreasureData社が開発するログ取得／整形／イベント検知／転送システム
l Norikura
l CEPのEsperをベースにしたSQLライクに使えるストリーミングシステム
l Apache Kafka
l LinkedInで開発されたリアルタイムストリーミングシステム
l Apache Stormや、Apache Sparkと組み合わせて⼤規模分散環境で
の実績多数
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 3

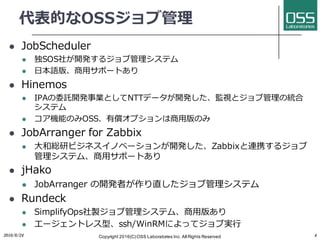

4. 代表的なOSSジョブ管理
l JobScheduler
l 独SOS社が開発するジョブ管理システム
l ⽇本語版、商⽤サポートあり
l Hinemos
l IPAの委託開発事業としてNTTデータが開発した、監視とジョブ管理の統合
システム
l コア機能のみOSS、有償オプションは商⽤版のみ
l JobArranger for Zabbix
l ⼤和総研ビジネスイノベーションが開発した、Zabbixと連携するジョブ
管理システム、商⽤サポートあり
l jHako
l JobArranger の開発者が作り直したジョブ管理システム
l Rundeck
l SimplifyOps社製ジョブ管理システム、商⽤版あり
l エージェントレス型、ssh/WinRMによってジョブ実⾏
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 4

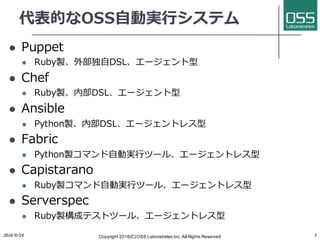

5. 代表的なOSS⾃動実⾏システム
l Puppet
l Ruby製、外部独⾃DSL、エージェント型
l Chef
l Ruby製、内部DSL、エージェント型
l Ansible
l Python製、内部DSL、エージェントレス型
l Fabric
l Python製コマンド⾃動実⾏ツール、エージェントレス型
l Capistarano
l Ruby製コマンド⾃動実⾏ツール、エージェントレス型
l Serverspec
l Ruby製構成テストツール、エージェントレス型
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 5

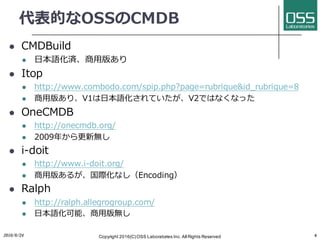

6. 代表的なOSSのCMDB
l CMDBuild
l ⽇本語化済、商⽤版あり
l Itop
l http://www.combodo.com/spip.php?page=rubrique&id_rubrique=8
l 商⽤版あり、V1は⽇本語化されていたが、V2ではなくなった
l OneCMDB
l http://onecmdb.org/
l 2009年から更新無し
l i-doit
l http://www.i-doit.org/
l 商⽤版あるが、国際化なし（Encoding）
l Ralph
l http://ralph.allegrogroup.com/
l ⽇本語化可能、商⽤版無し
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 6

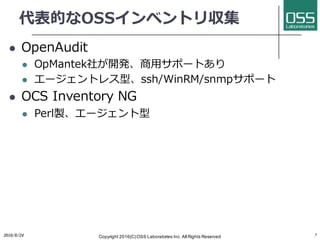

7. 代表的なOSSインベントリ収集
l OpenAudit
l OpMantek社が開発、商⽤サポートあり
l エージェントレス型、ssh/WinRM/snmpサポート
l OCS Inventory NG
l Perl製、エージェント型
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 7

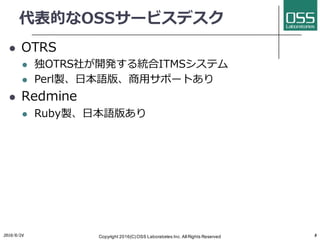

8. 代表的なOSSサービスデスク
l OTRS
l 独OTRS社が開発する統合ITMSシステム
l Perl製、⽇本語版、商⽤サポートあり
l Redmine
l Ruby製、⽇本語版あり
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 8

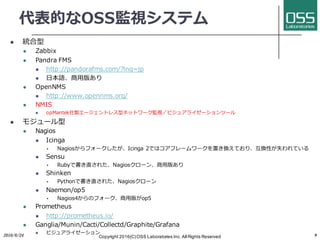

9. 代表的なOSS監視システム
l 統合型
l Zabbix
l Pandra FMS
l http://pandorafms.com/?lng=jp
l ⽇本語、商⽤版あり
l OpenNMS
l http://www.opennms.org/
l NMIS
l opMantek社製エージェントレス型ネットワーク監視／ビジュアライゼーションツール
l モジュール型
l Nagios
l Icinga
§ Nagiosからフォークしたが、Icinga 2ではコアフレームワークを置き換えており、互換性が失われている
l Sensu
§ Rubyで書き直された、Nagiosクローン、商⽤版あり
l Shinken
§ Pythonで書き直された、Nagiosクローン
l Naemon/op5
§ Nagios4からのフォーク、商⽤版がop5
l Prometheus
l http://prometheus.io/
l Ganglia/Munin/Cacti/Collectd/Graphite/Grafana
l ビジュアライゼーション2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 9

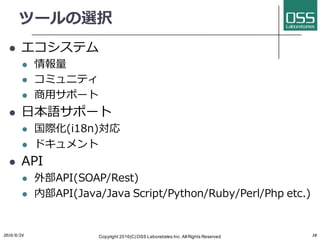

10. ツールの選択
l エコシステム
l 情報量
l コミュニティ
l 商⽤サポート
l ⽇本語サポート
l 国際化(i18n)対応
l ドキュメント
l API
l 外部API(SOAP/Rest)
l 内部API(Java/Java Script/Python/Ruby/Perl/Php etc.)
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 10

11. バージョン管理
サービスデスク
Open Programmable
Infrastructure Environment
11
運⽤
ポータル
ヒヤリン
グシート
設定シート
ミドルウェア／
アプリ
構成管理
実⾏管理
構築情報
変更依
頼
アラート
／イベント
API連携
インベントリ
／コンフィグ
／ステータス
ユーザ
オペレータ
SE
状態監視
vmware
構築/検証
Fabric
物理サーバ
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved
インベントリ収集
ログ管理

12. ヒヤリングシート
監視設定
Zabbix
構築設定
監視サーバ
OpenAudIT
GetInfo
インベントリ情報
DB
JobSche
duler
チケット
サーバメール
監視情報
イベント
UI
バージョン
管理
GITlab
TeraForm
Ansible
ServerSpec
JobMonitoring
RedMine
otrs
ZABBIX
Liferay
Packer
イメージ作成
ファイルアップロード
コンフィグ表⽰（コマンド起動）
ダウンロード
パラメータ
作成
GIT連携
AWS
VirtualBOX
OpenStack
GCPX
VMware
OpenPIE
2016.04 ヒヤリング
シート
アップ
ロード
xls2json
各種設定
パラメータ
CMDBuild
構築
cloudconf
コン
フィグ
作成
Register
Config Deliver
CMDB
Scheduler
Monitoring

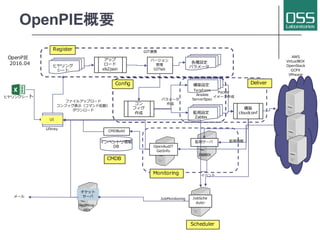

OpenPIE概要

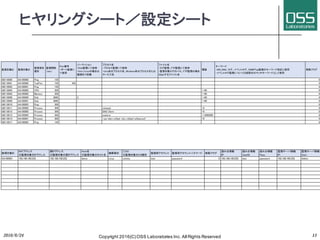

13. ヒヤリングシート／設定シート
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 13

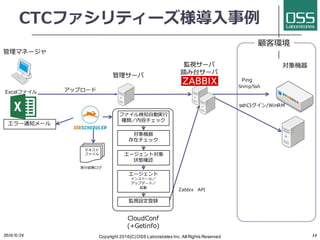

14. CTCファシリティーズ様導⼊事例
管理サーバ
対象機器
sshログイン/WinRM
管理マネージャ
顧客環境
対象機器
存在チェック
テキスト
ファイル
実⾏結果ログ
監視設定登録
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 14
監視サーバ
踏み台サーバ
Excelファイル アップロード
Snmp/Ssh
Zabbix API
エラー通知メール
ファイル検知⾃動実⾏
種類／内容チェック
エージェント対象
状態確認
エージェント
インストール／
アップデート／
起動
CloudConf
(+Getinfo)
Ping

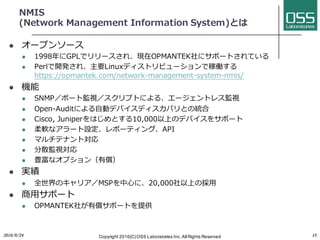

15. NMIS
(Network Management Information System)とは
l オープンソース
l 1998年にGPLでリリースされ、現在OPMANTEK社にサポートされている
l Perlで開発され、主要Linuxディストリビューションで稼働する
https://opmantek.com/network-management-system-nmis/
l 機能
l SNMP／ポート監視／スクリプトによる、エージェントレス監視
l Open-Auditによる⾃動デバイスディスカバリとの統合
l Cisco, Juniperをはじめとする10,000以上のデバイスをサポート
l 柔軟なアラート設定、レポーティング、API
l マルチテナント対応
l 分散監視対応
l 豊富なオプション（有償）
l 実績
l 全世界のキャリア／MSPを中⼼に、20,000社以上の採⽤
l 商⽤サポート
l OPMANTEK社が有償サポートを提供
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 15

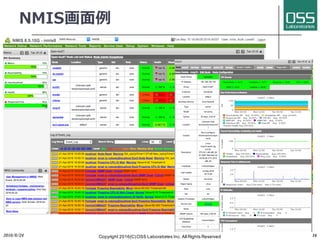

16. NMIS画⾯例
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 16

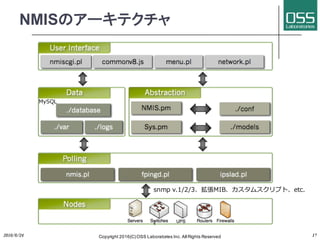

17. NMISのアーキテクチャ
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 17
snmp v.1/2/3、拡張MIB、カスタムスクリプト、etc.
MySQL

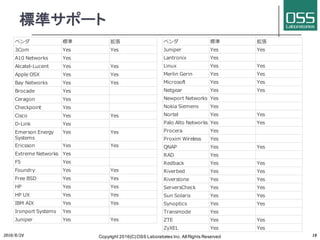

18. 標準サポート
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 18
ベンダ 標準 拡張
3Com Yes Yes
A10 Networks Yes
Alcatel-Lucent Yes Yes
Apple OSX Yes Yes
Bay Networks Yes Yes
Brocade Yes
Ceragon Yes
Checkpoint Yes
Cisco Yes Yes
D-Link Yes
Emerson Energy
Systems
Yes Yes
Ericsson Yes Yes
Extreme Networks Yes
F5 Yes
Foundry Yes Yes
Free BSD Yes Yes
HP Yes Yes
HP UX Yes Yes
IBM AIX Yes Yes
Ironport Systems Yes
Juniper Yes Yes
ベンダ 標準 拡張
Juniper Yes Yes
Lantronix Yes
Linux Yes Yes
Merlin Gerin Yes Yes
Microsoft Yes Yes
Netgear Yes Yes
Newport Networks Yes
Nokia Siemens Yes
Nortel Yes Yes
Palo Alto Networks Yes Yes
Procera Yes
Proxim Wireless Yes
QNAP Yes Yes
RAD Yes
Redback Yes Yes
Riverbed Yes Yes
Riverstone Yes Yes
ServersCheck Yes Yes
Sun Solaris Yes Yes
Synoptics Yes Yes
Transmode Yes
ZTE Yes Yes
ZyXEL Yes Yes

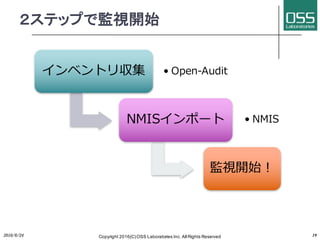

19. ２ステップで監視開始
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 19
インベントリ収集 • Open-Audit
NMISインポート • NMIS
監視開始！

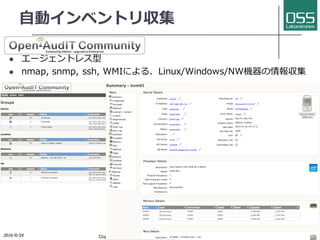

20. ⾃動インベントリ収集
l エージェントレス型
l nmap, snmp, ssh, WMIによる、Linux/Windows/NW機器の情報収集
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 20

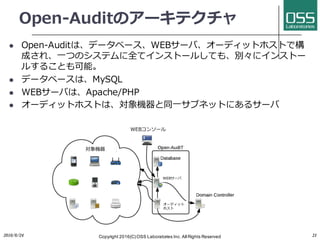

21. Open-Auditのアーキテクチャ
l Open-Auditは、データベース、WEBサーバ、オーディットホストで構
成され、⼀つのシステムに全てインストールしても、別々にインストー
ルすることも可能。
l データベースは、MySQL
l WEBサーバは、Apache/PHP
l オーディットホストは、対象機器と同⼀サブネットにあるサーバ
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 21
WEBコンソール
対象機器
WEBサーバ
オーディット
ホスト

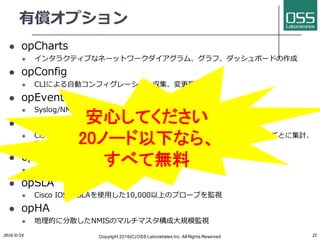

22. 有償オプション
l opCharts
l インタラクティブなネーットワークダイアグラム、グラフ、ダッシュボードの作成
l opConfig
l CLIによる⾃動コンフィグレーション収集、変更履歴管理
l opEvents
l Syslog/NMIS log監視とアラート
l opFlow
l Cisco NetFlow/Juniper J-Flowを収集し、ユーザー／プロトコル／ポートごとに集計、
表⽰
l opReports
l カスタムレポートの作成
l opSLA
l Cisco IOS IPSLAを使⽤した10,000以上のプローブを監視
l opHA
l 地理的に分散したNMISのマルチマスタ構成⼤規模監視
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 22

23. opCharts
l インタラクティブなネーットワークダイアグラム、グラ
フ、ダッシュボードの作成
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 23

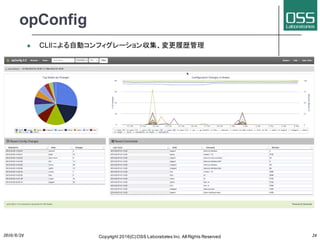

24. opConfig
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 24
l CLIによる自動コンフィグレーション収集、変更履歴管理

25. opEvents
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 25
l Syslog/NMIS log監視とアラート

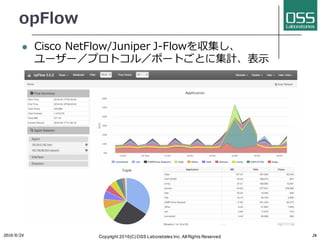

26. opFlow
l Cisco NetFlow/Juniper J-Flowを収集し、
ユーザー／プロトコル／ポートごとに集計、表⽰
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 26

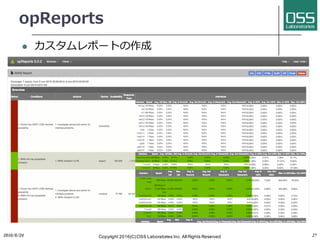

27. opReports
l カスタムレポートの作成
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 27

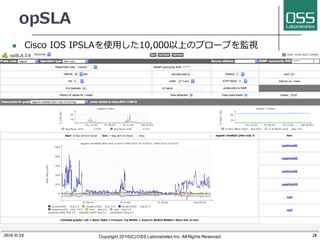

28. opSLA
l Cisco IOS IPSLAを使⽤した10,000以上のプローブを監視
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 28

29. opHA
l 地理的に分散したNMISのマルチマスタ構成⼤規模監視
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 29

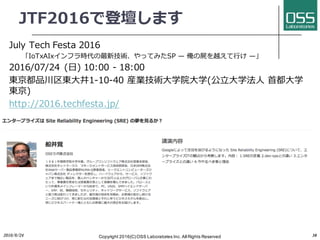

30. JTF2016で登壇します
July Tech Festa 2016
「IoTxAIxインフラ時代の最新技術、やってみたSP ̶ 俺の屍を越えて⾏け ̶」
2016/07/24 (⽇) 10:00 - 18:00
東京都品川区東⼤井1-10-40 産業技術⼤学院⼤学(公⽴⼤学法⼈ ⾸都⼤学
東京)
http://2016.techfesta.jp/
2016/6/24 Copyright 2016(C) OSS Laboratories Inc. All Rights Reserved 30
