エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016]

Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
クラウド・テクノロジー事業統括
Cloud Platform 事業推進室
ソリューション・アーキテクト部
中山耕一郎
エンタープライズ・クラウドのシステム・デザイン・パターン

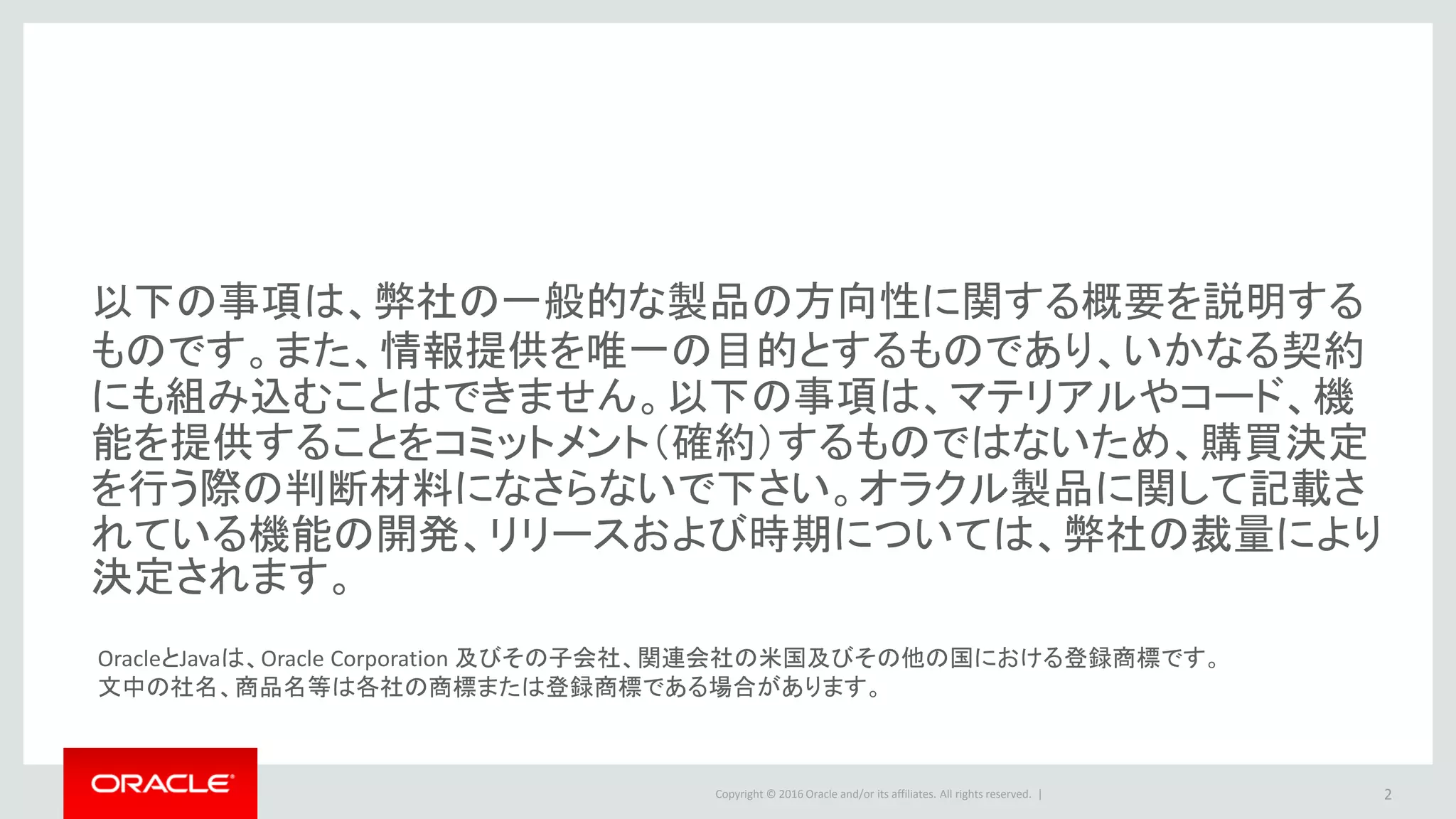

以下の事項は、弊社の一般的な製品の方向性に関する概要を説明する
ものです。また、情報提供を唯一の目的とするものであり、いかなる契約
にも組み込むことはできません。以下の事項は、マテリアルやコード、機
能を提供することをコミットメント（確約）するものではないため、購買決定
を行う際の判断材料になさらないで下さい。オラクル製品に関して記載さ
れている機能の開発、リリースおよび時期については、弊社の裁量により
決定されます。
2
OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。
文中の社名、商品名等は各社の商標または登録商標である場合があります。

Agenda
Oracle Cloud Platform の価値
システム・デザイン・パターン
1
2
3

Agenda
1
2
4

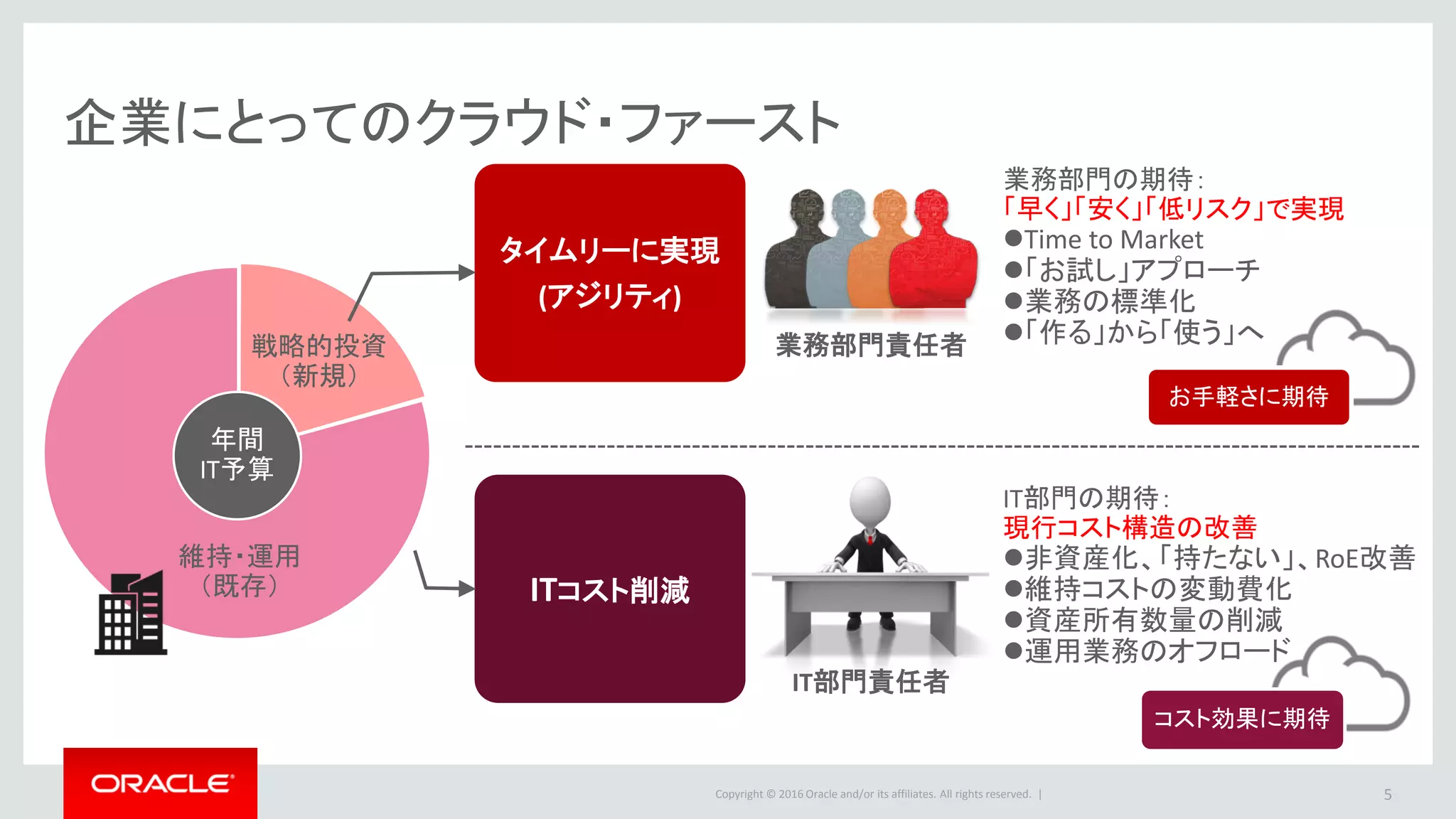

企業にとってのクラウド・ファースト
5
年間
IT予算
戦略的投資
（新規）
維持・運用
（既存） ITコスト削減
タイムリーに実現
(アジリティ)
業務部門の期待：
「早く」「安く」「低リスク」で実現
Time to Market
「お試し」アプローチ
業務の標準化
「作る」から「使う」へ
IT部門の期待：
現行コスト構造の改善
非資産化、「持たない」、RoE改善
維持コストの変動費化
資産所有数量の削減
運用業務のオフロード
業務部門責任者
IT部門責任者
お手軽さに期待
コスト効果に期待

•Agility : 簡単、クィック開発を実現するクラウド
•Lowest TCO : 最も安価なクラウドを提供
•Enterprise Cloud : エンタープライズ仕様のクラウド
6
1
2
3

Agility : 簡単、クィック開発を実現するクラウド
7
Application Builder
Cloud Service
Oracle Management Cloud
性能監視ログ監視 IT監視
Oracle Developer Cloud Service
DevOps
Oracle
JET
Oracle Database Cloud Service
Oracle APEX
1
Oracle Mobile
Cloud Service Application Container
Cloud Service
Oracle Documents
Cloud Service
Oracle Process
Cloud Service
Oracle Sites
Cloud Service
CollaborationMobile & Web Apps
http://php.net/

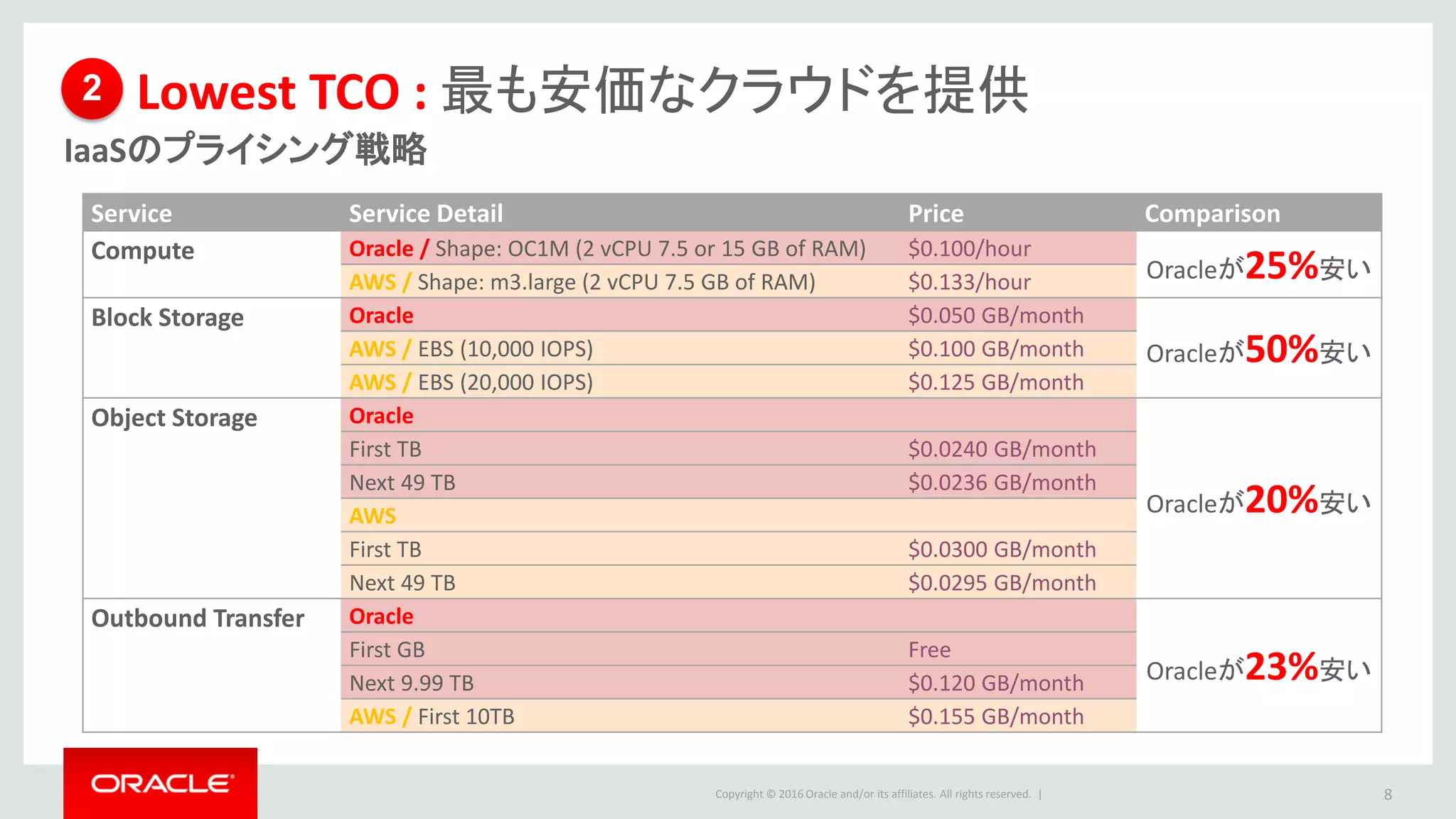

Lowest TCO : 最も安価なクラウドを提供
IaaSのプライシング戦略
8
Service Service Detail Price Comparison
Compute Oracle / Shape: OC1M (2 vCPU 7.5 or 15 GB of RAM) $0.100/hour
Oracleが25%安いAWS / Shape: m3.large (2 vCPU 7.5 GB of RAM) $0.133/hour
Block Storage Oracle $0.050 GB/month
Oracleが50%安いAWS / EBS (10,000 IOPS) $0.100 GB/month
AWS / EBS (20,000 IOPS) $0.125 GB/month
Object Storage Oracle
Oracleが20%安い
First TB $0.0240 GB/month
Next 49 TB $0.0236 GB/month
AWS
First TB $0.0300 GB/month
Next 49 TB $0.0295 GB/month
Outbound Transfer Oracle
Oracleが23%安い
First GB Free
Next 9.99 TB $0.120 GB/month
AWS / First 10TB $0.155 GB/month
2

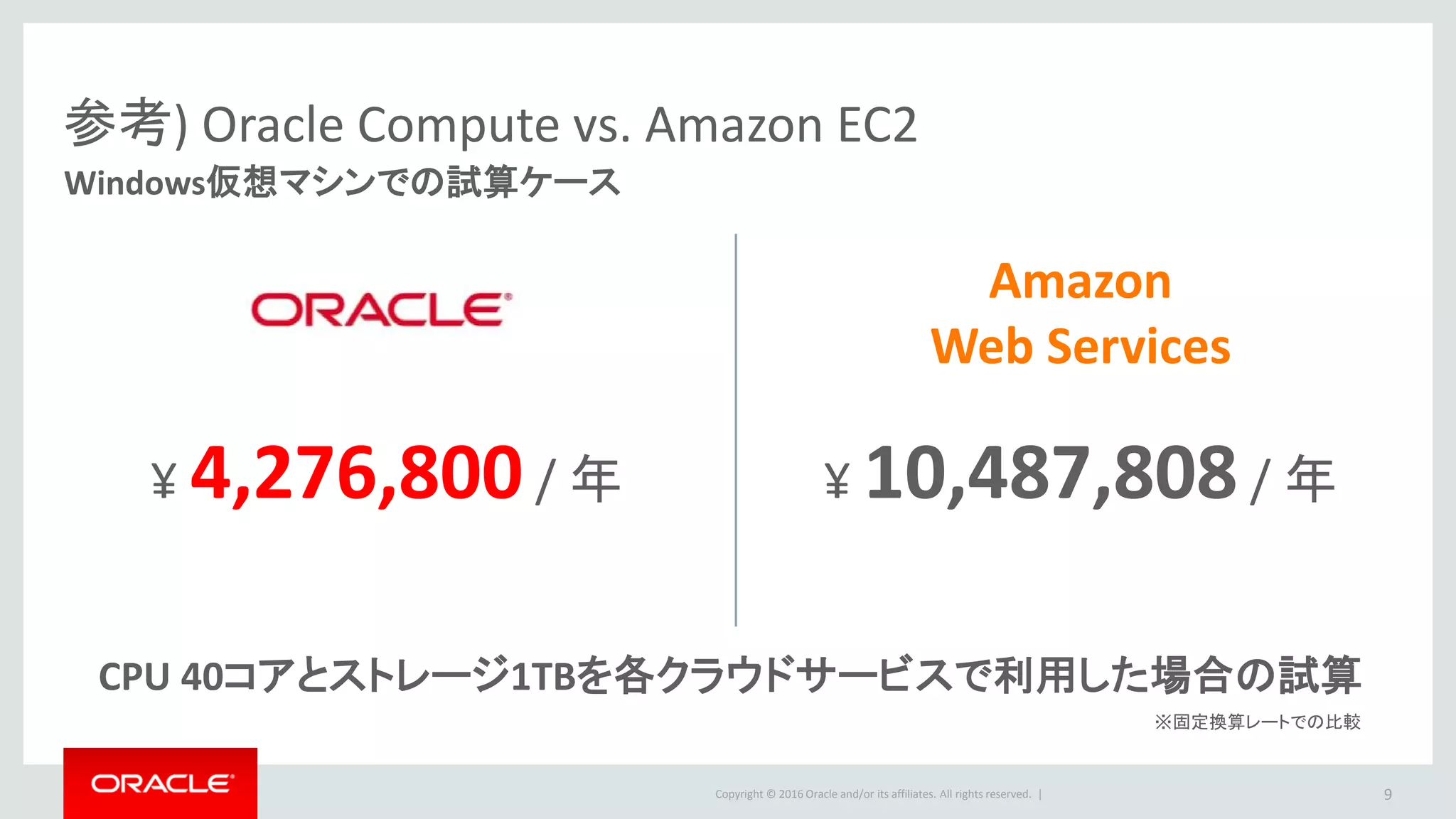

参考) Oracle Compute vs. Amazon EC2
Windows仮想マシンでの試算ケース
9
¥ 4,276,800/ 年 ¥ 10,487,808/ 年
CPU 40コアとストレージ1TBを各クラウドサービスで利用した場合の試算
※固定換算レートでの比較
Amazon
Web Services

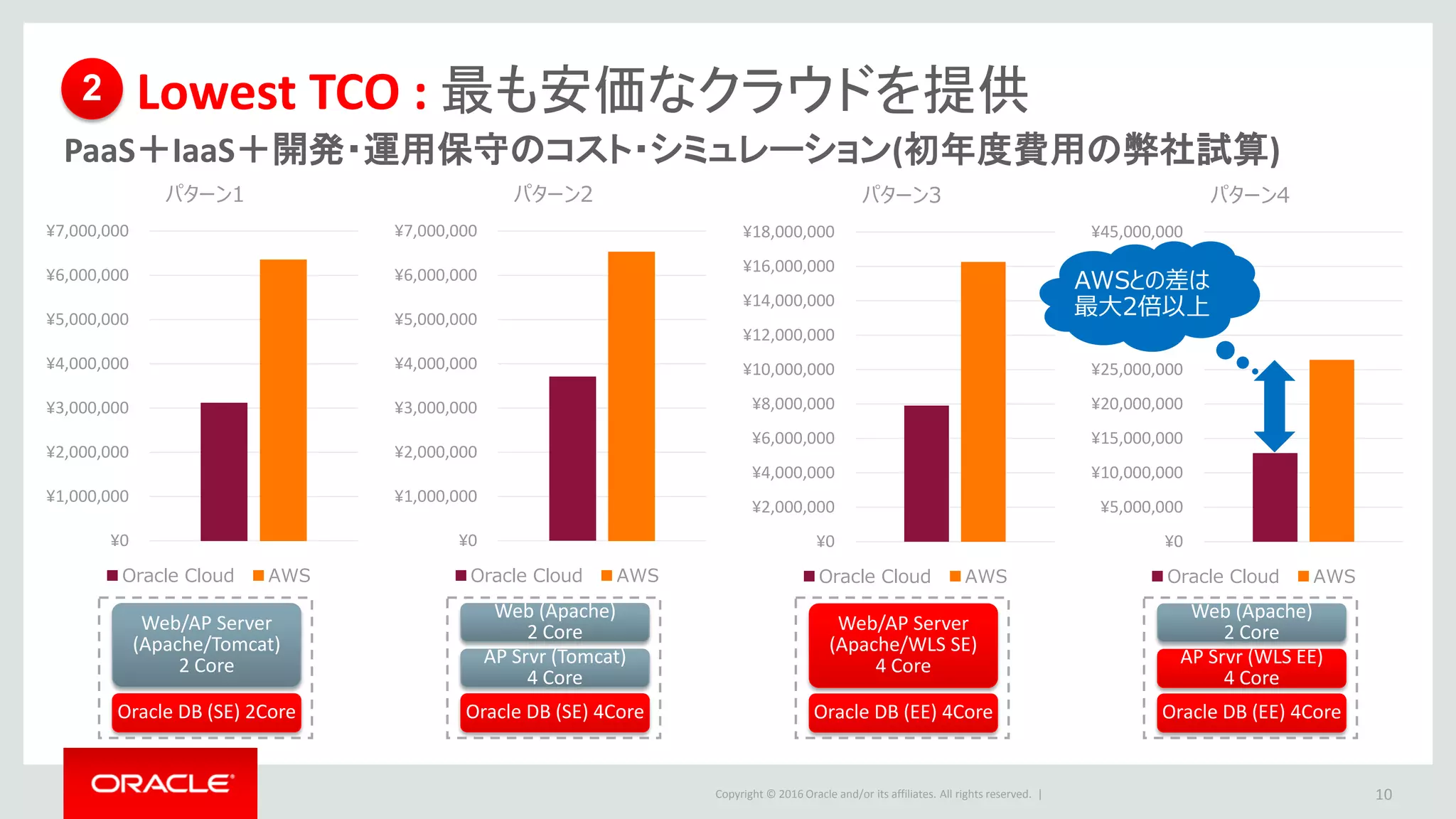

Lowest TCO : 最も安価なクラウドを提供
PaaS＋IaaS＋開発・運用保守のコスト・シミュレーション(初年度費用の弊社試算)
10
¥0
¥1,000,000
¥2,000,000
¥3,000,000
¥4,000,000
¥5,000,000
¥6,000,000
¥7,000,000
パターン1
Oracle Cloud AWS
¥0
¥1,000,000
¥2,000,000
¥3,000,000
¥4,000,000
¥5,000,000
¥6,000,000
¥7,000,000
パターン2
Oracle Cloud AWS
¥0
¥2,000,000
¥4,000,000
¥6,000,000
¥8,000,000
¥10,000,000
¥12,000,000
¥14,000,000
¥16,000,000
¥18,000,000
パターン3
Oracle Cloud AWS
¥0
¥5,000,000
¥10,000,000
¥15,000,000
¥20,000,000
¥25,000,000
¥30,000,000
¥35,000,000
¥40,000,000
¥45,000,000
パターン4
Oracle Cloud AWS
Oracle DB (SE) 2Core
Web/AP Server
(Apache/Tomcat)
2 Core
Oracle DB (EE) 4Core
Web/AP Server
(Apache/WLS SE)
4 Core
Oracle DB (EE) 4Core
Web (Apache)
2 Core
AP Srvr (WLS EE)
4 Core
Oracle DB (SE) 4Core
Web (Apache)
2 Core
AP Srvr (Tomcat)
4 Core
AWSとの差は
最大2倍以上
2

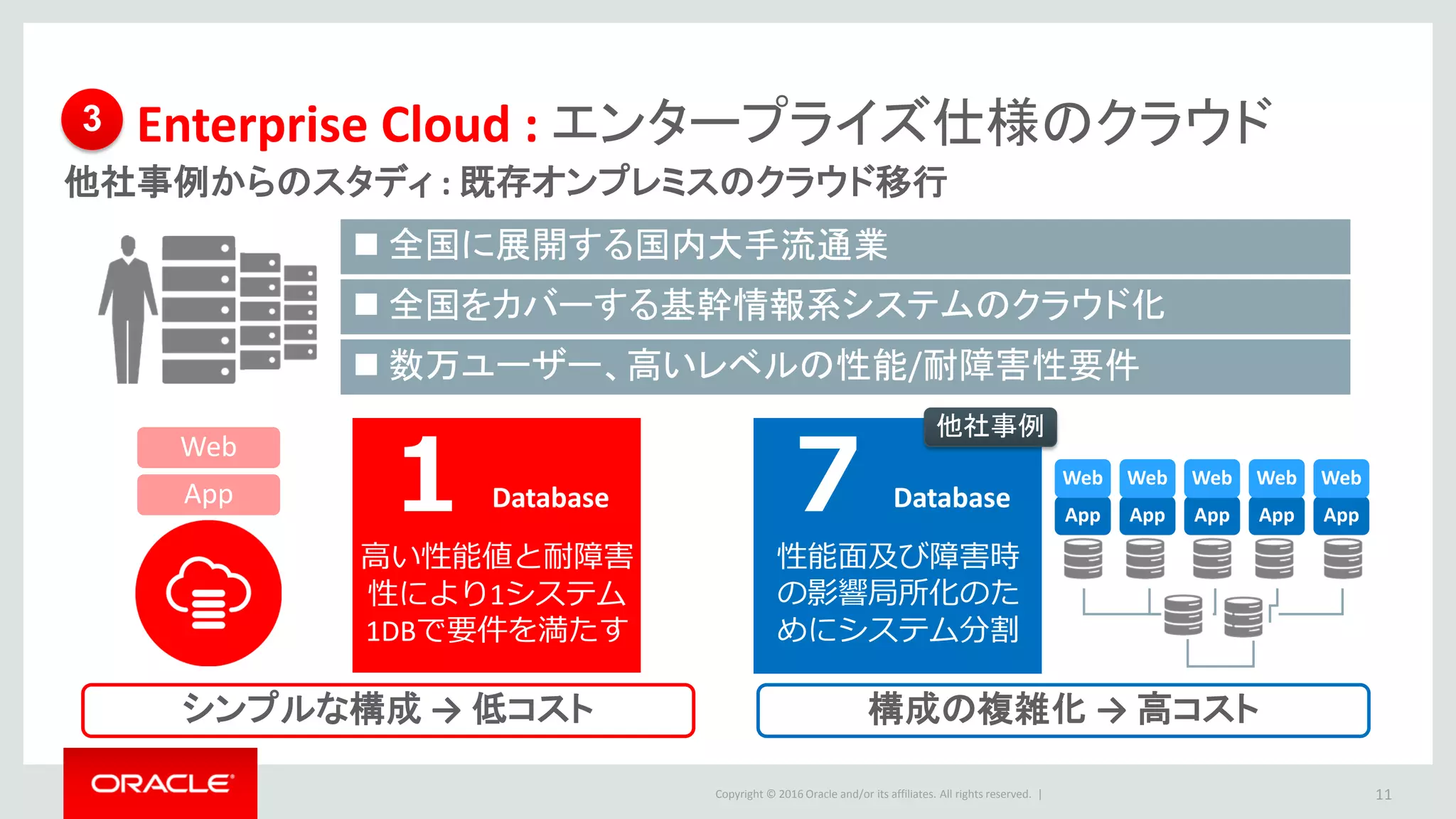

Enterprise Cloud : エンタープライズ仕様のクラウド
他社事例からのスタディ : 既存オンプレミスのクラウド移行
11
 全国に展開する国内大手流通業
 全国をカバーする基幹情報系システムのクラウド化
 数万ユーザー、高いレベルの性能/耐障害性要件
シンプルな構成 → 低コスト
11
１
高い性能値と耐障害
性により1システム
1DBで要件を満たす
DatabaseApp
Web
構成の複雑化 → 高コスト
７
性能面及び障害時
の影響局所化のた
めにシステム分割
Database App
Web
App
Web
App
Web
App
Web
App
Web
3
他社事例

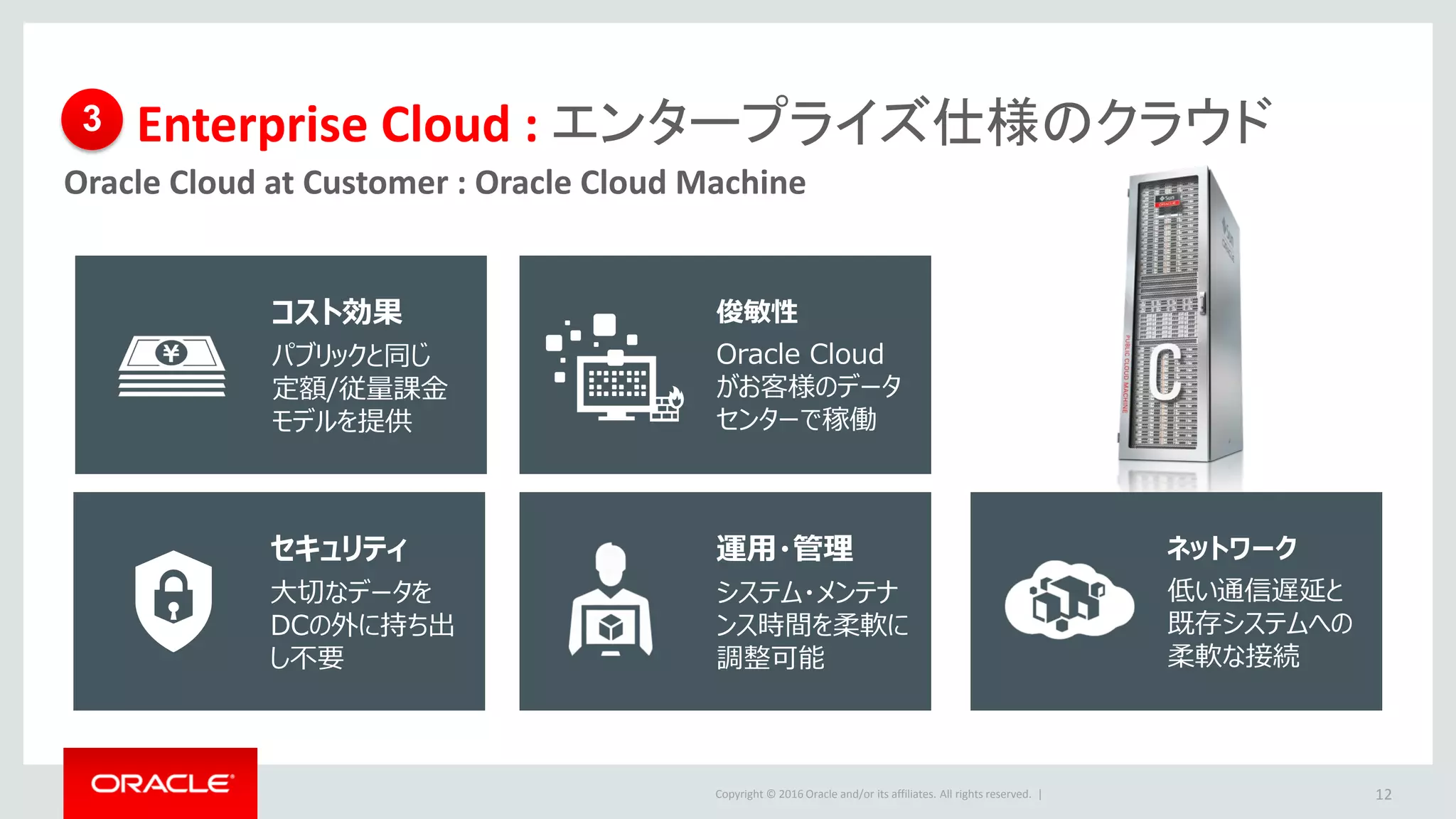

Enterprise Cloud : エンタープライズ仕様のクラウド
Oracle Cloud at Customer : Oracle Cloud Machine
12
3
運用・管理
システム・メンテナ
ンス時間を柔軟に
調整可能
コスト効果
パブリックと同じ
定額/従量課金
モデルを提供
セキュリティ
大切なデータを
DCの外に持ち出
し不要
俊敏性
Oracle Cloud
がお客様のデータ
センターで稼働
ネットワーク
低い通信遅延と
既存システムへの
柔軟な接続

Agenda
1
2
13

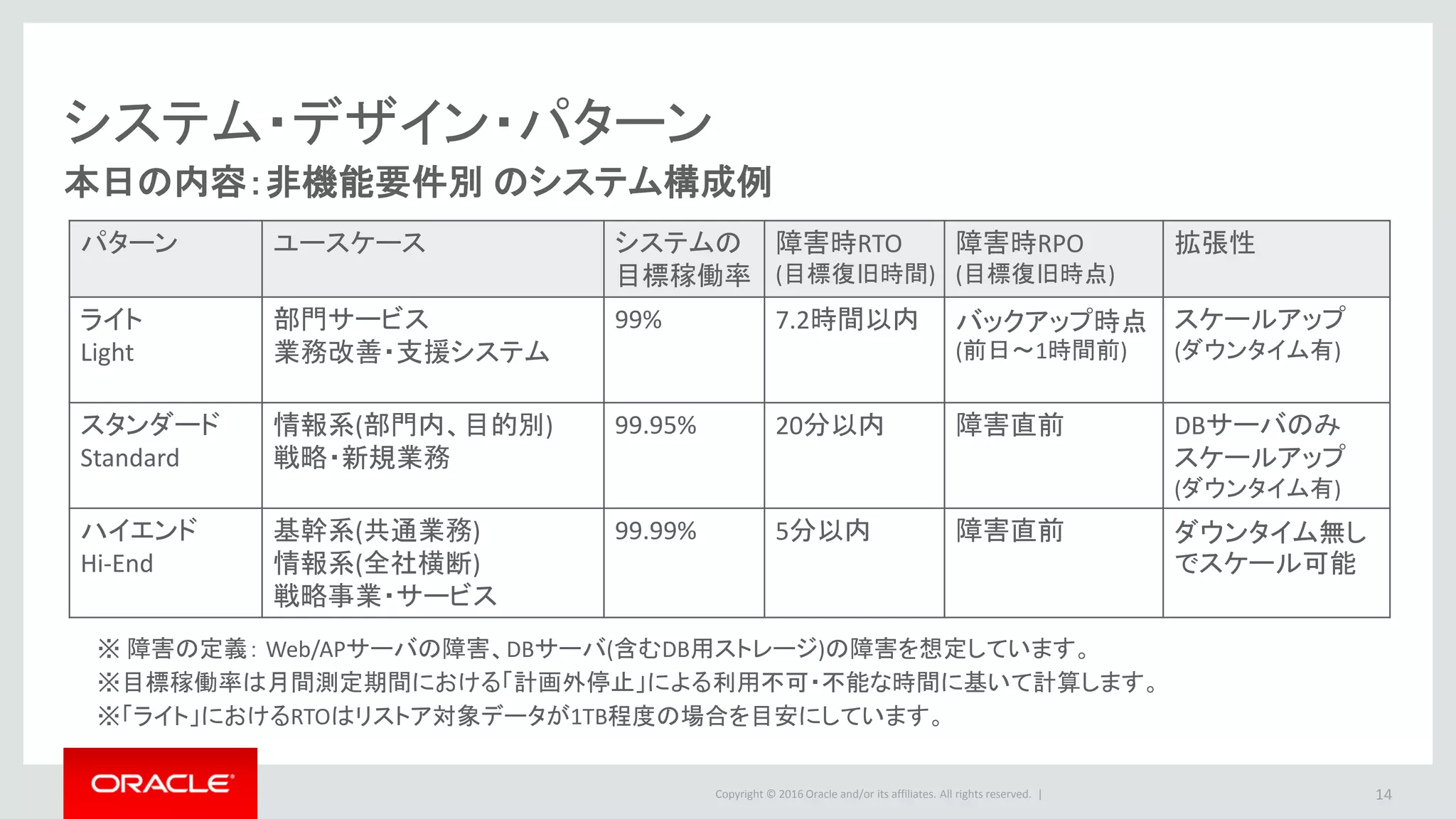

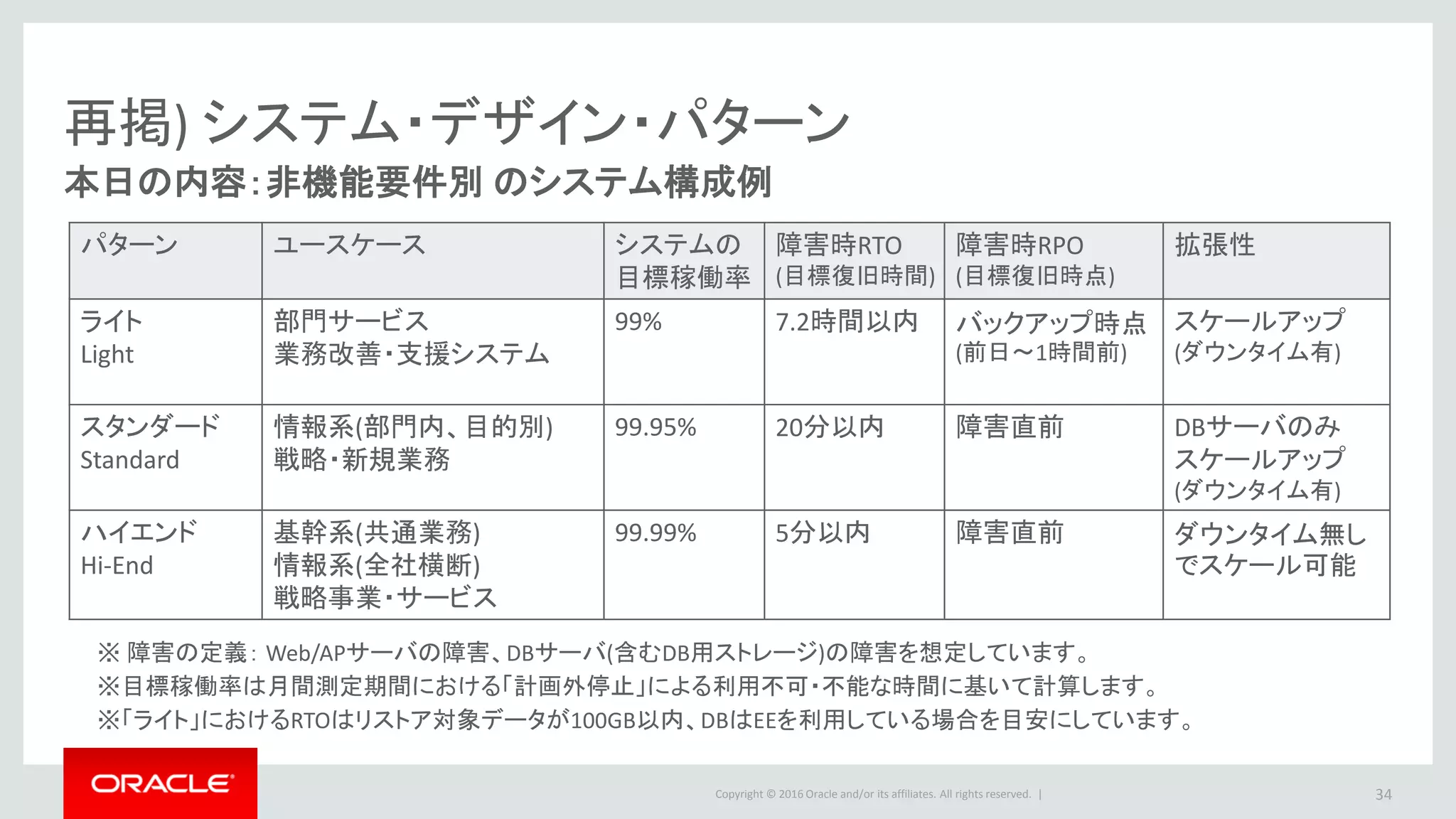

本日の内容：非機能要件別のシステム構成例
14
パターンユースケースシステムの
目標稼働率
障害時RTO
(目標復旧時間)
障害時RPO
(目標復旧時点)
拡張性
ライト
Light
部門サービス
業務改善・支援システム
99% 7.2時間以内バックアップ時点
(前日～1時間前)
スケールアップ
(ダウンタイム有)
スタンダード
Standard
情報系(部門内、目的別)
戦略・新規業務
99.95% 20分以内障害直前 DBサーバのみ

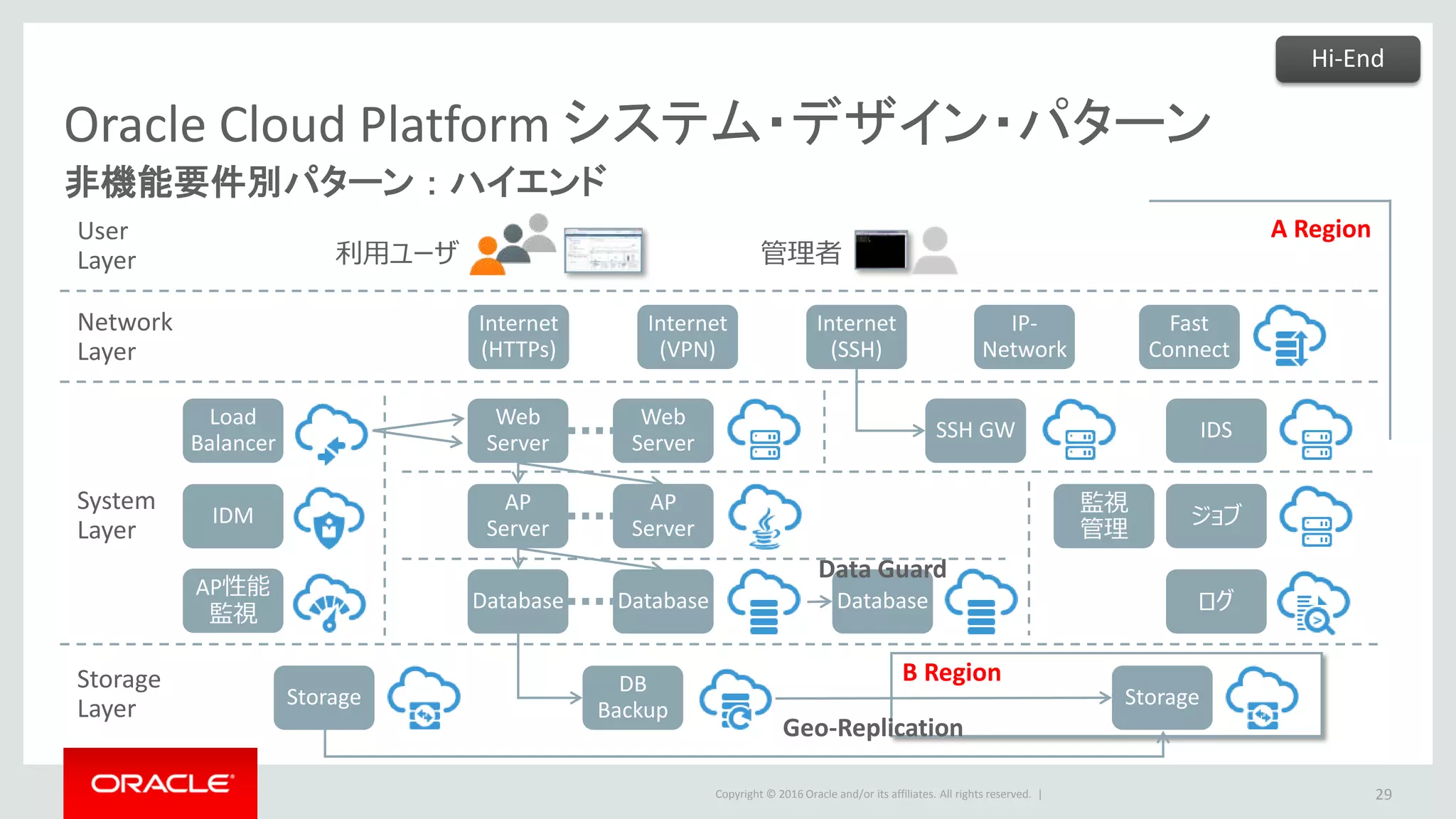

ハイエンド
Hi-End
基幹系(共通業務)
情報系(全社横断)
戦略事業・サービス
99.99% 5分以内障害直前ダウンタイム無し
でスケール可能
※ 障害の定義： Web/APサーバの障害、DBサーバ(含むDB用ストレージ)の障害を想定しています。
※目標稼働率は月間測定期間における「計画外停止」による利用不可・不能な時間に基いて計算します。
※「ライト」におけるRTOはリストア対象データが1TB程度の場合を目安にしています。

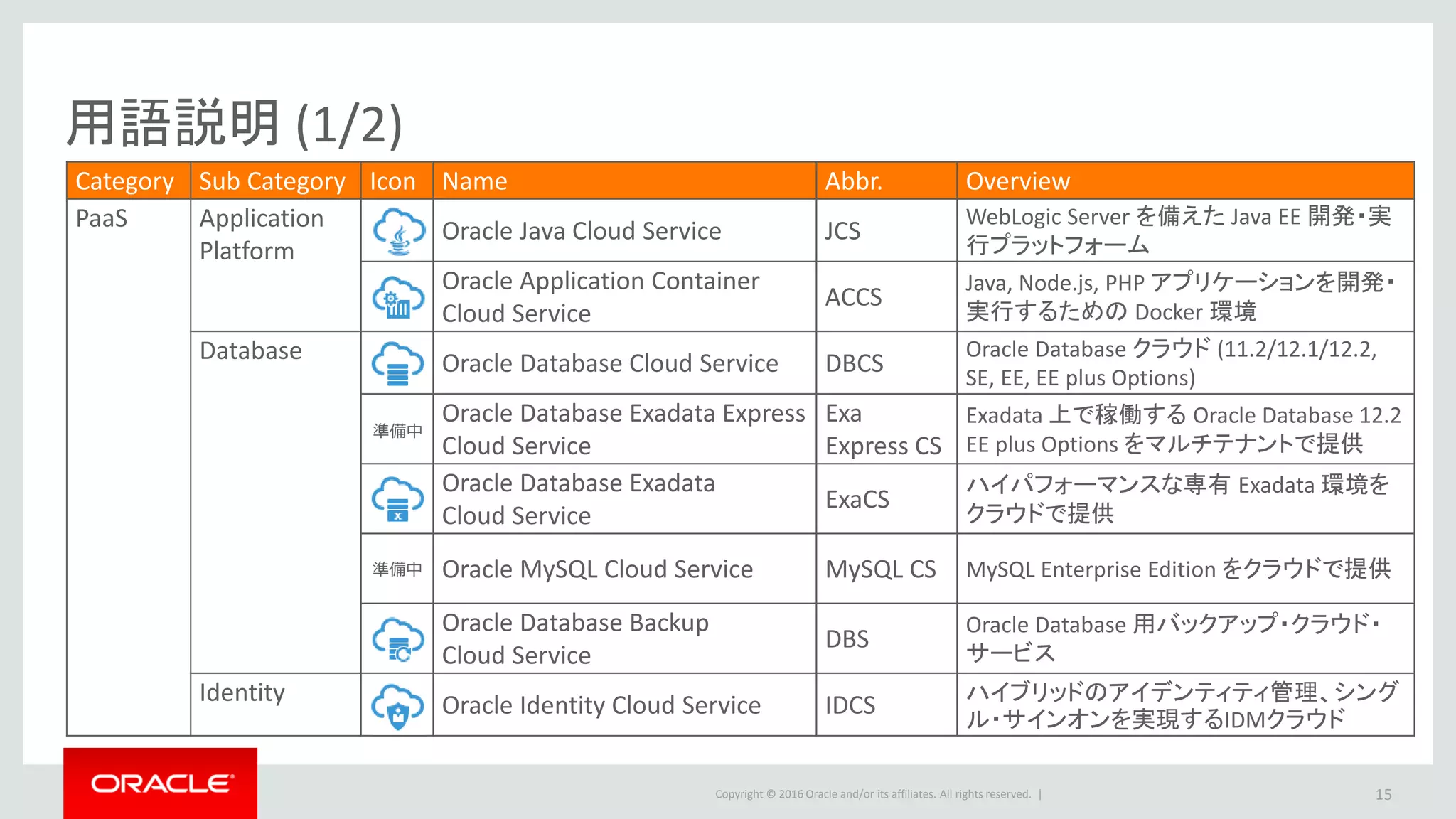

用語説明 (1/2)
15
Category Sub Category Icon Name Abbr. Overview
PaaS Application
Platform
Oracle Java Cloud Service JCS
WebLogic Server を備えた Java EE 開発・実
行プラットフォーム
Oracle Application Container
Cloud Service
ACCS
Java, Node.js, PHP アプリケーションを開発・
実行するための Docker 環境
Database Oracle Database Cloud Service DBCS
Oracle Database クラウド (11.2/12.1/12.2,
SE, EE, EE plus Options)
Oracle Database Exadata Express
Cloud Service
Exa
Express CS
Exadata 上で稼働する Oracle Database 12.2
EE plus Options をマルチテナントで提供
Oracle Database Exadata
Cloud Service
ExaCS
ハイパフォーマンスな専有 Exadata 環境を
クラウドで提供
Oracle MySQL Cloud Service MySQL CS MySQL Enterprise Edition をクラウドで提供
Oracle Database Backup
Cloud Service
DBS
Oracle Database 用バックアップ・クラウド・
サービス
Identity Oracle Identity Cloud Service IDCS ハイブリッドのアイデンティティ管理、シング
ル・サインオンを実現するIDMクラウド
準備中
準備中

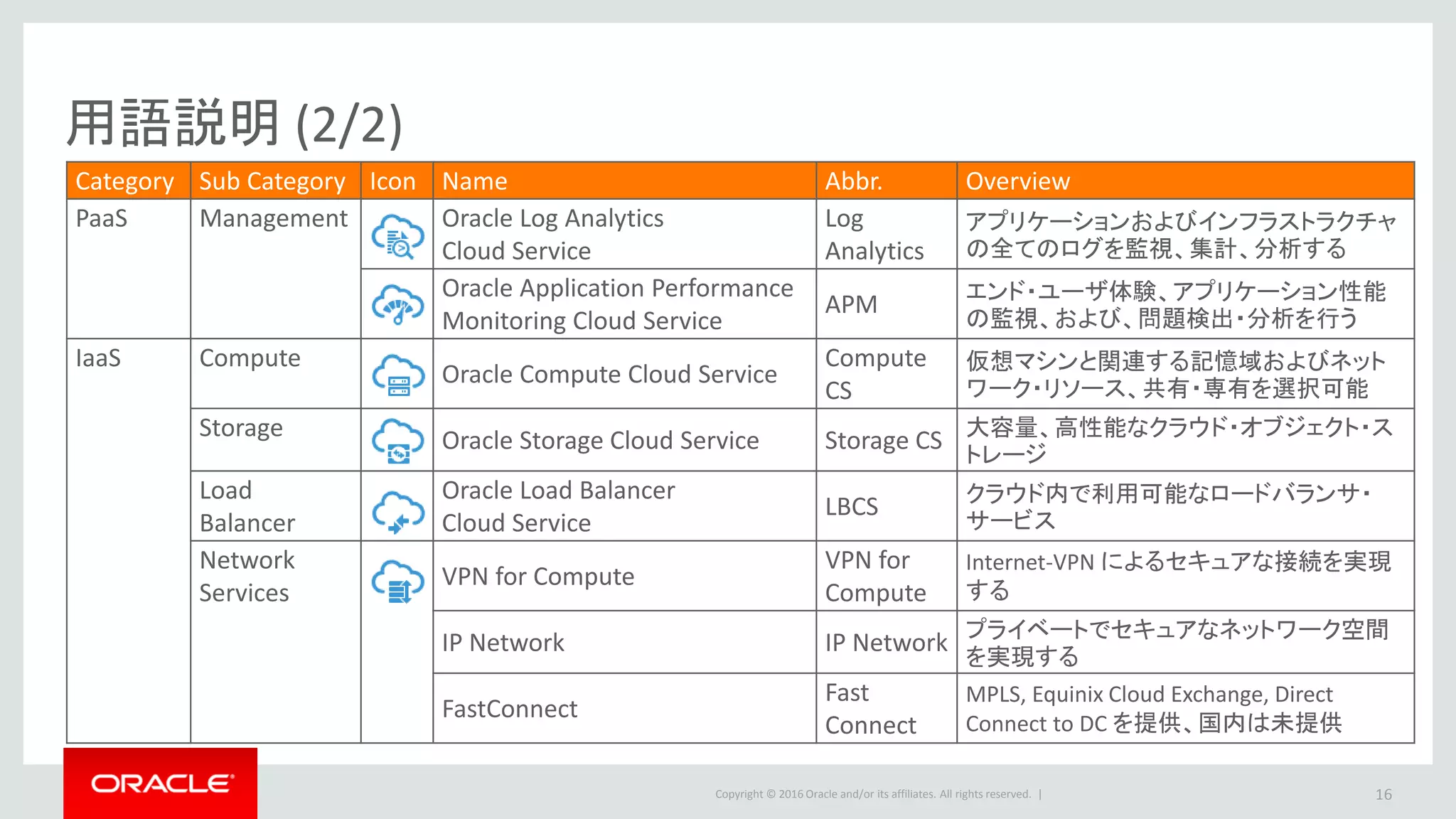

用語説明 (2/2)
16
Category Sub Category Icon Name Abbr. Overview
PaaS Management Oracle Log Analytics
Cloud Service
Log
Analytics
アプリケーションおよびインフラストラクチャ
の全てのログを監視、集計、分析する
Oracle Application Performance
Monitoring Cloud Service
APM エンド・ユーザ体験、アプリケーション性能
の監視、および、問題検出・分析を行う
IaaS Compute
Oracle Compute Cloud Service
Compute
CS
仮想マシンと関連する記憶域およびネット
ワーク・リソース、共有・専有を選択可能
Storage Oracle Storage Cloud Service Storage CS 大容量、高性能なクラウド・オブジェクト・ス
トレージ
Load
Balancer
Oracle Load Balancer
Cloud Service
LBCS クラウド内で利用可能なロードバランサ・
サービス

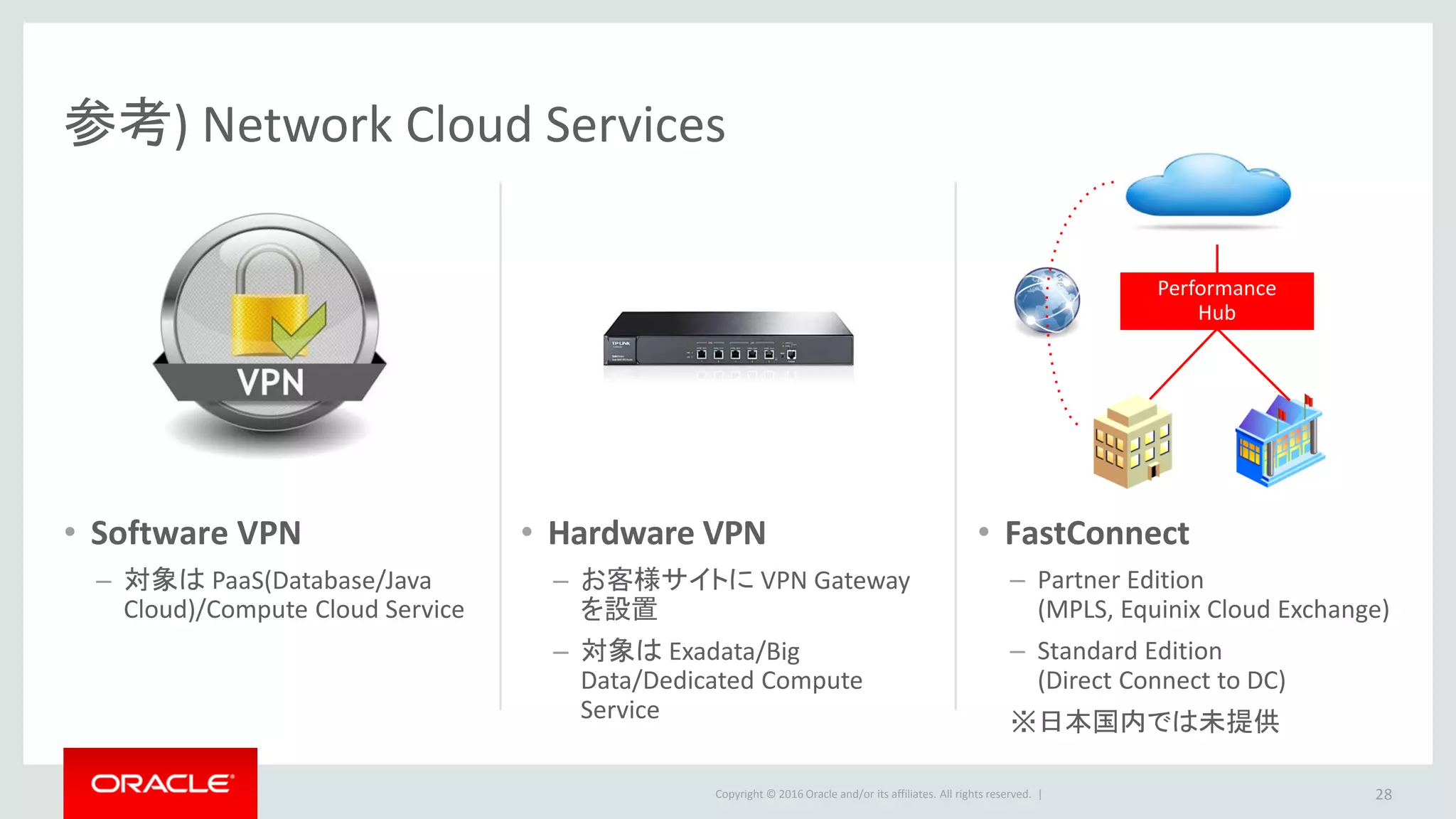

Network
Services
VPN for Compute
VPN for
Compute
Internet-VPN によるセキュアな接続を実現
する
IP Network IP Network プライベートでセキュアなネットワーク空間
を実現する
FastConnect
Fast
Connect
MPLS, Equinix Cloud Exchange, Direct
Connect to DC を提供、国内は未提供

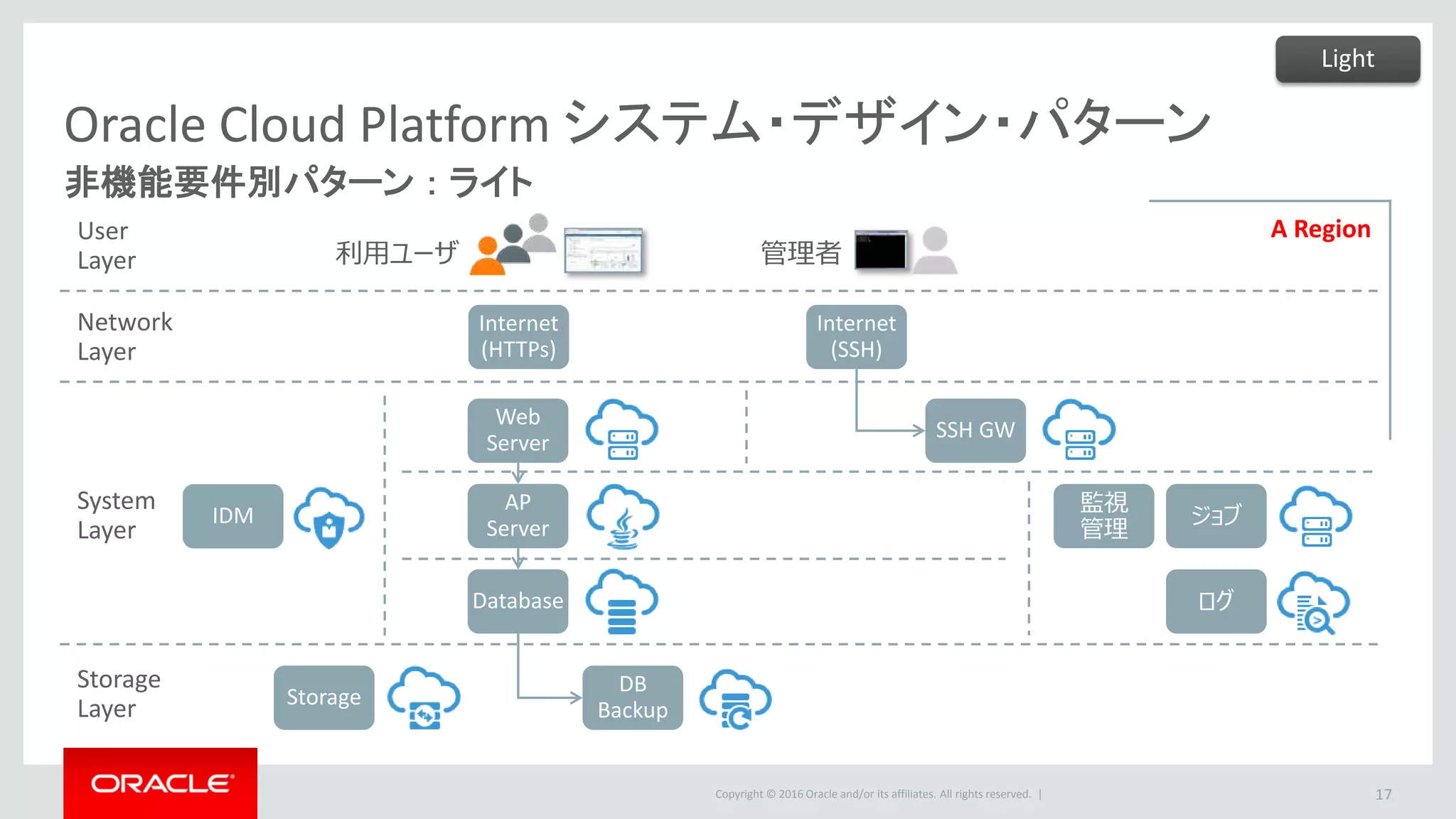

Oracle Cloud Platform システム・デザイン・パターン
非機能要件別パターン：ライト
17
Network
Layer
User
Layer
System
Layer
Storage
Layer
利用ユーザ管理者
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Database
Internet
(SSH)
IDM
SSH GW
監視
管理
ログ
ジョブ
A Region
Storage
Light

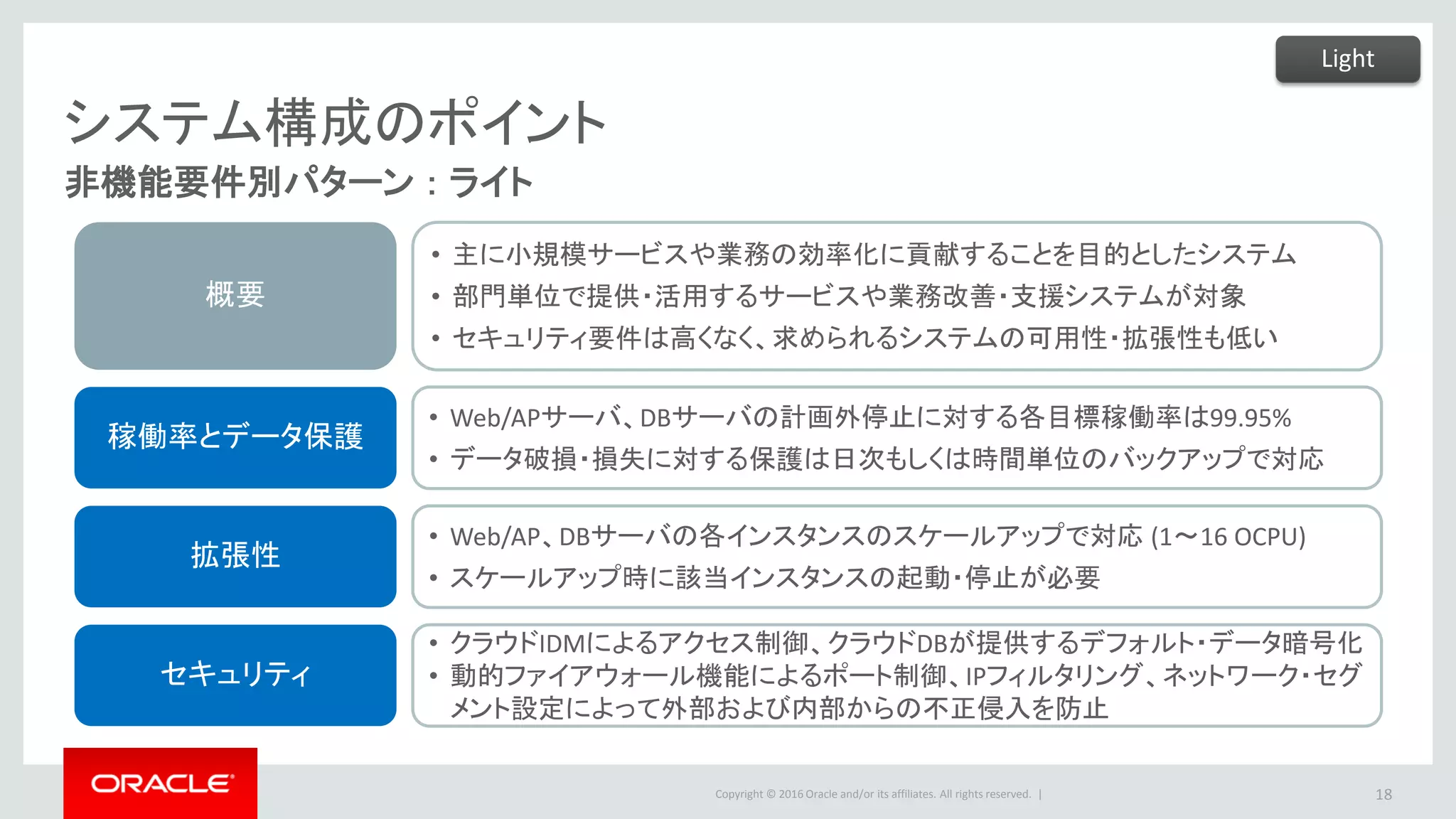

システム構成のポイント
18
概要
• 主に小規模サービスや業務の効率化に貢献することを目的としたシステム
• 部門単位で提供・活用するサービスや業務改善・支援システムが対象
• セキュリティ要件は高くなく、求められるシステムの可用性・拡張性も低い
稼働率とデータ保護
• Web/APサーバ、DBサーバの計画外停止に対する各目標稼働率は99.95%
• データ破損・損失に対する保護は日次もしくは時間単位のバックアップで対応
拡張性
• Web/AP、DBサーバの各インスタンスのスケールアップで対応 (1～16 OCPU)
• スケールアップ時に該当インスタンスの起動・停止が必要
セキュリティ
• クラウドIDMによるアクセス制御、クラウドDBが提供するデフォルト・データ暗号化
• 動的ファイアウォール機能によるポート制御、IPフィルタリング、ネットワーク・セグ
メント設定によって外部および内部からの不正侵入を防止
Light

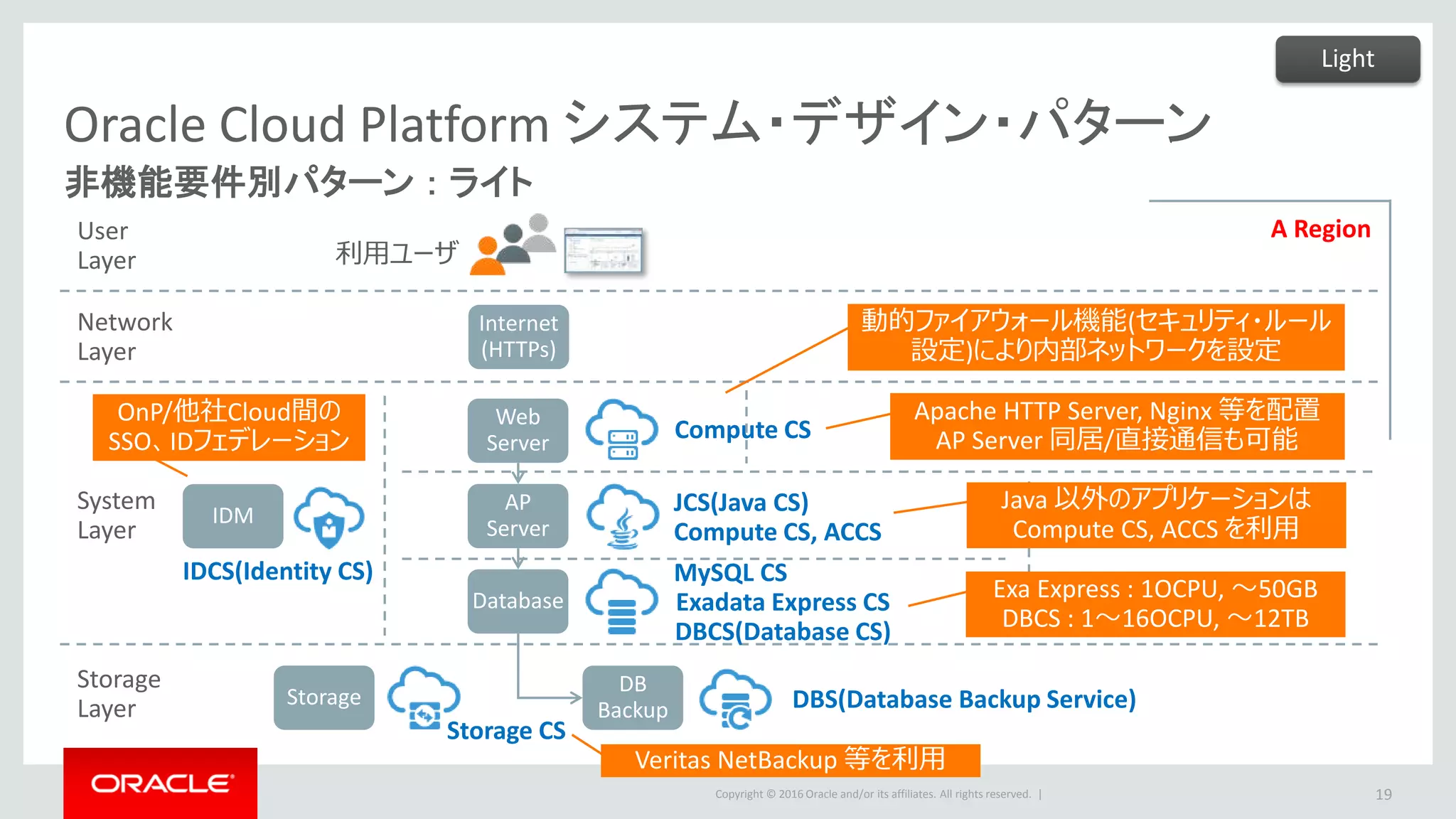

19
Network
Layer
User
Layer
System
Layer
Storage
Layer
利用ユーザ
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Database
IDM
A Region
Compute CS
JCS(Java CS)
Compute CS, ACCS
MySQL CS
Exadata Express CS
DBCS(Database CS)
DBS(Database Backup Service)
IDCS(Identity CS)
Apache HTTP Server, Nginx 等を配置
AP Server 同居/直接通信も可能
Storage
OnP/他社Cloud間の
SSO、IDフェデレーション
Storage CS
動的ファイアウォール機能(セキュリティ・ルール
設定)により内部ネットワークを設定
Veritas NetBackup 等を利用
Light
Java 以外のアプリケーションは
Compute CS, ACCS を利用
Exa Express : 1OCPU, ～50GB
DBCS : 1～16OCPU, ～12TB

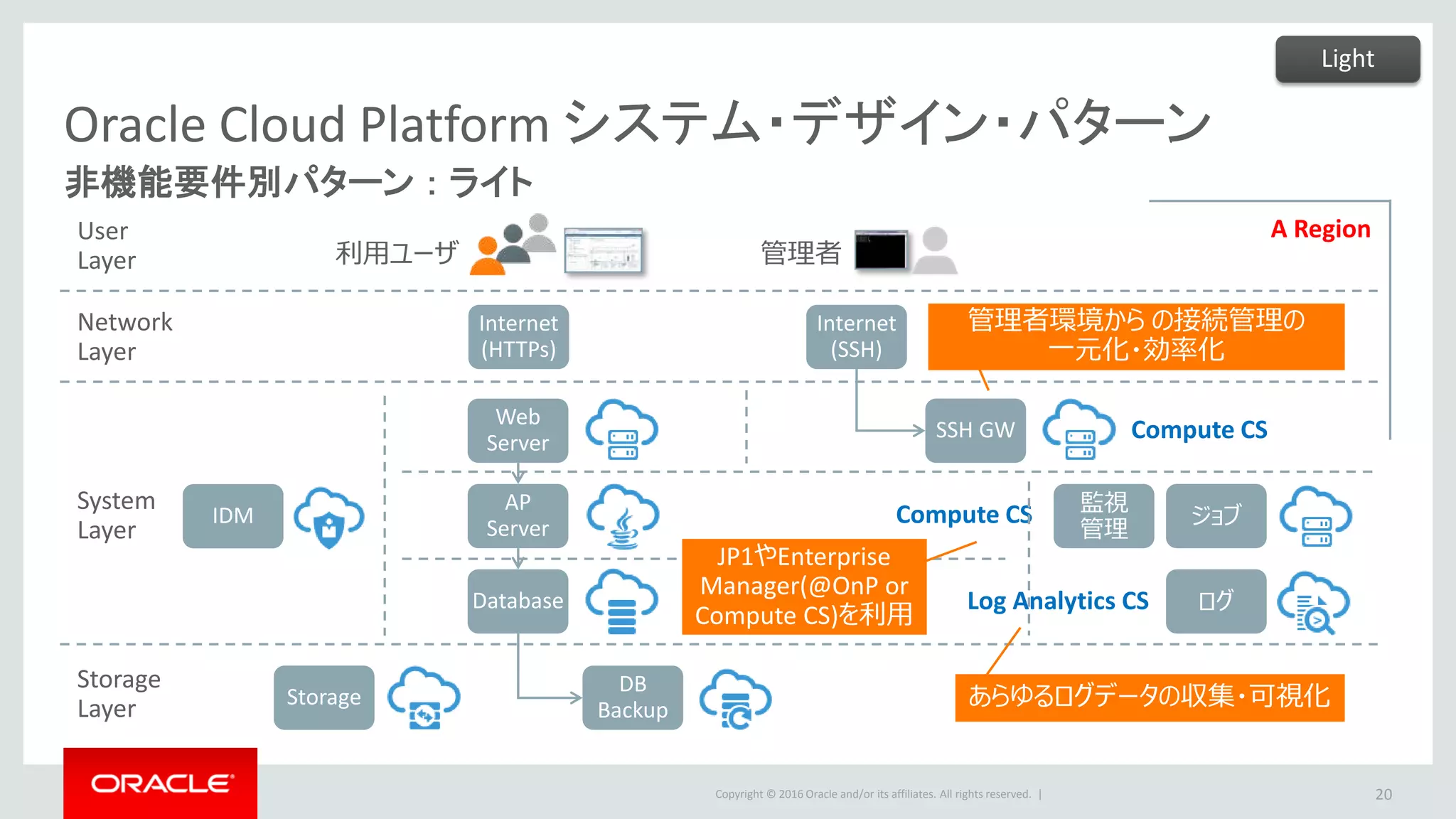

20
Network
Layer
User
Layer
System
Layer
Storage
Layer
管理者
Internet
(SSH)
IDM
SSH GW
監視
管理
ログ
ジョブ
A Region
Compute CS
Log Analytics CS
Compute CS
管理者環境からの接続管理の
一元化・効率化
あらゆるログデータの収集・可視化
利用ユーザ
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Database
Storage
Light
JP1やEnterprise
Manager(@OnP or
Compute CS)を利用

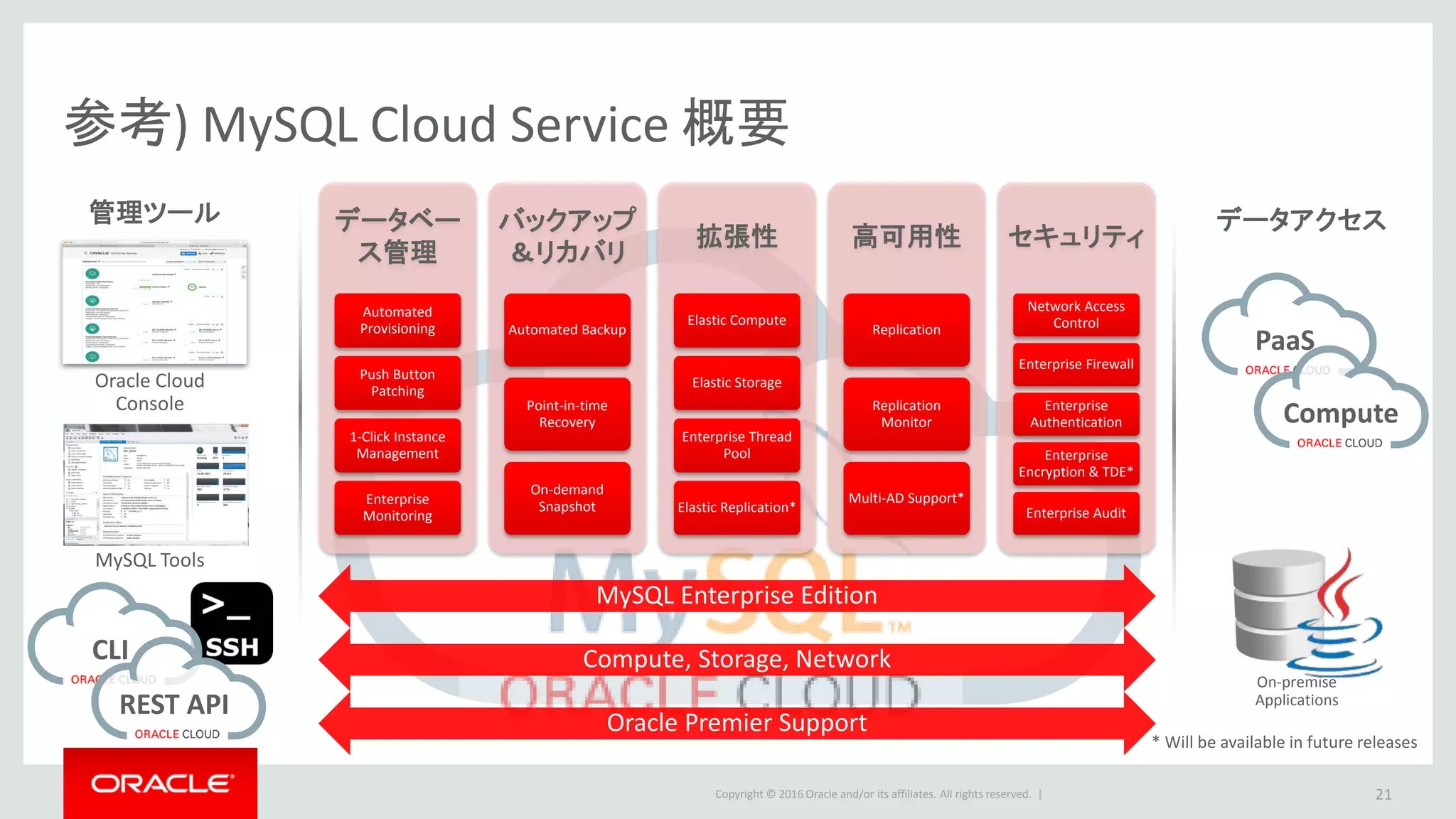

参考) MySQL Cloud Service 概要
21
PaaS
Compute
Oracle Premier Support
Compute, Storage, Network
MySQL Enterprise Edition
データベー
ス管理
Automated
Provisioning
Push Button
Patching
1-Click Instance
Management
Enterprise
Monitoring
バックアップ
＆リカバリ
Automated Backup
Point-in-time
Recovery
On-demand
Snapshot
拡張性
Elastic Compute
Elastic Storage
Enterprise Thread
Pool
Elastic Replication*
高可用性
Replication
Replication
Monitor
Multi-AD Support*
セキュリティ
Network Access
Control
Enterprise Firewall
Enterprise
Authentication
Enterprise
Encryption & TDE*
Enterprise Audit
管理ツールデータアクセス
CLI
REST API
Oracle Cloud
Console
MySQL Tools
On-premise
Applications
* Will be available in future releases

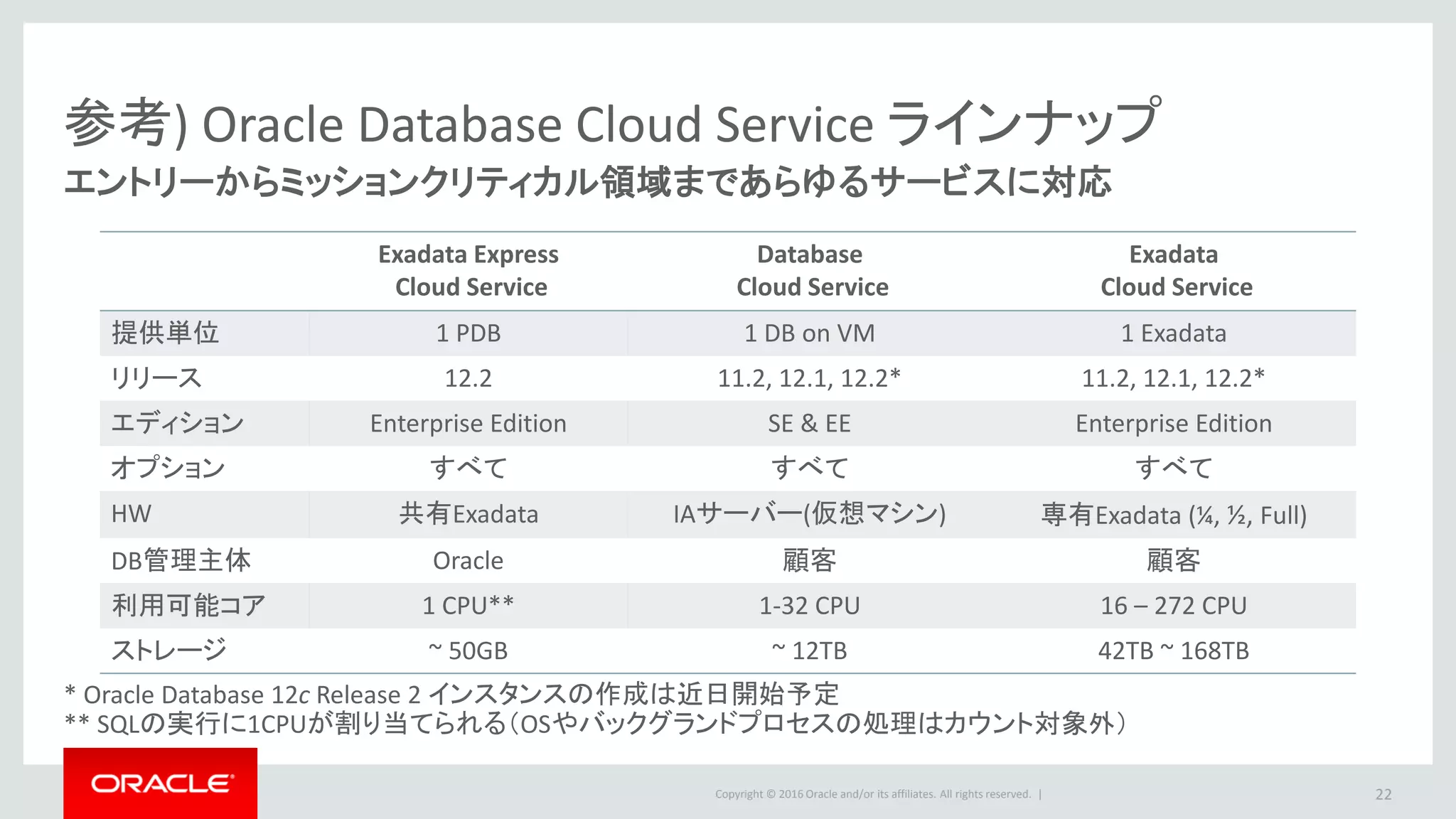

参考) Oracle Database Cloud Service ラインナップ
エントリーからミッションクリティカル領域まであらゆるサービスに対応
22
Exadata Express
Cloud Service
Database
Cloud Service
Exadata
Cloud Service
提供単位 1 PDB 1 DB on VM 1 Exadata
リリース 12.2 11.2, 12.1, 12.2* 11.2, 12.1, 12.2*
エディション Enterprise Edition SE & EE Enterprise Edition
オプションすべてすべてすべて
HW 共有Exadata IAサーバー(仮想マシン) 専有Exadata (¼, ½, Full)
DB管理主体 Oracle 顧客顧客
利用可能コア 1 CPU** 1-32 CPU 16 – 272 CPU
ストレージ ~ 50GB ~ 12TB 42TB ~ 168TB
* Oracle Database 12c Release 2 インスタンスの作成は近日開始予定
** SQLの実行に1CPUが割り当てられる（OSやバックグランドプロセスの処理はカウント対象外）

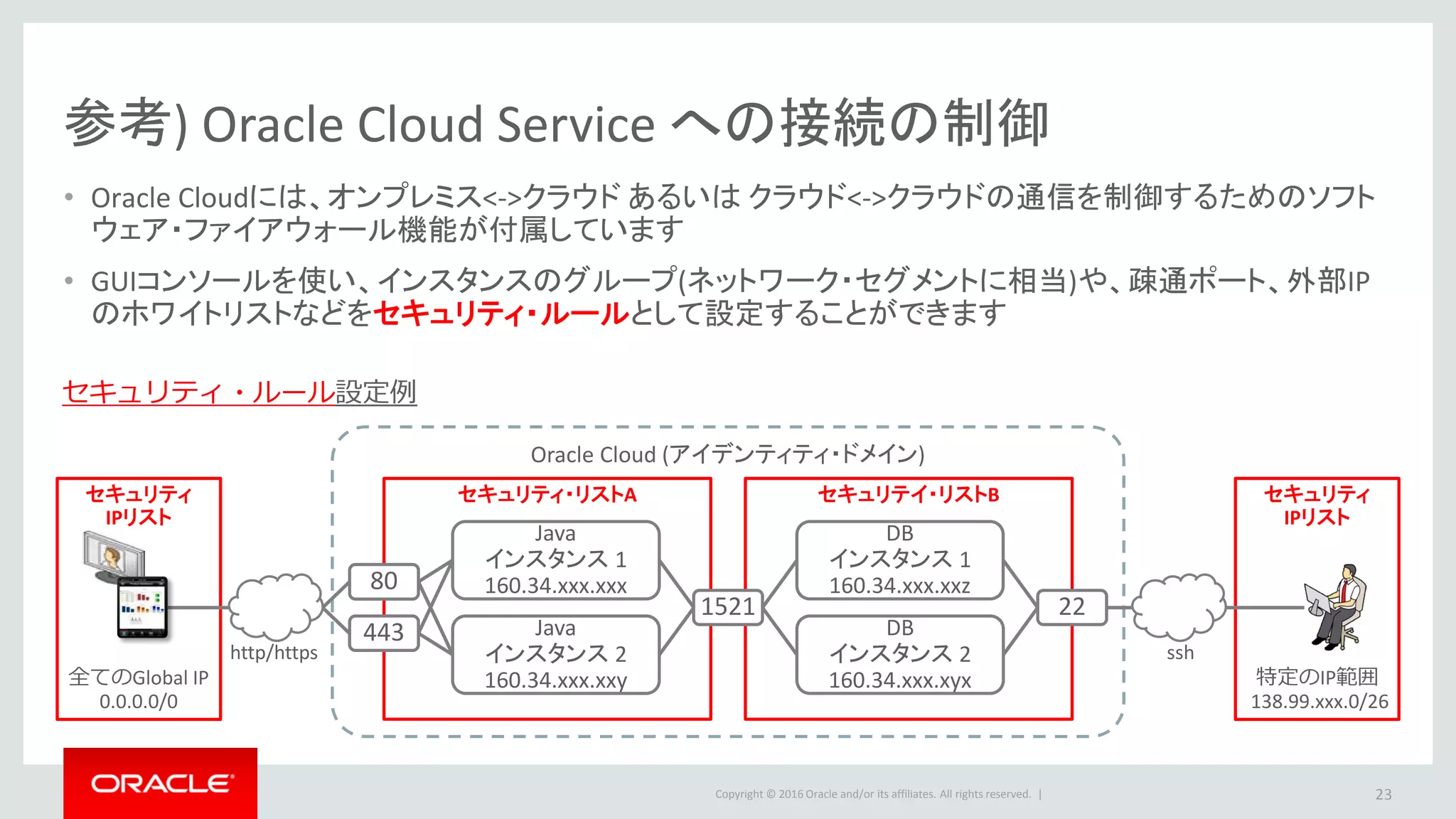

参考) Oracle Cloud Service への接続の制御
• Oracle Cloudには、オンプレミス<->クラウドあるいはクラウド<->クラウドの通信を制御するためのソフト
ウェア・ファイアウォール機能が付属しています
• GUIコンソールを使い、インスタンスのグループ(ネットワーク・セグメントに相当)や、疎通ポート、外部IP
のホワイトリストなどをセキュリティ・ルールとして設定することができます
23
セキュリティ
IPリスト
セキュリティ
IPリスト
Oracle Cloud (アイデンティティ・ドメイン)
セキュリテイ・リストBセキュリティ・リストA
Java
インスタンス 1
160.34.xxx.xxx
Java
160.34.xxx.xxy
DB
160.34.xxx.xxz
DB
160.34.xxx.xyx
セキュリティ・ルール設定例
80
443
1521 22
全てのGlobal IP
0.0.0.0/0
特定のIP範囲
138.99.xxx.0/26
0
http/https ssh

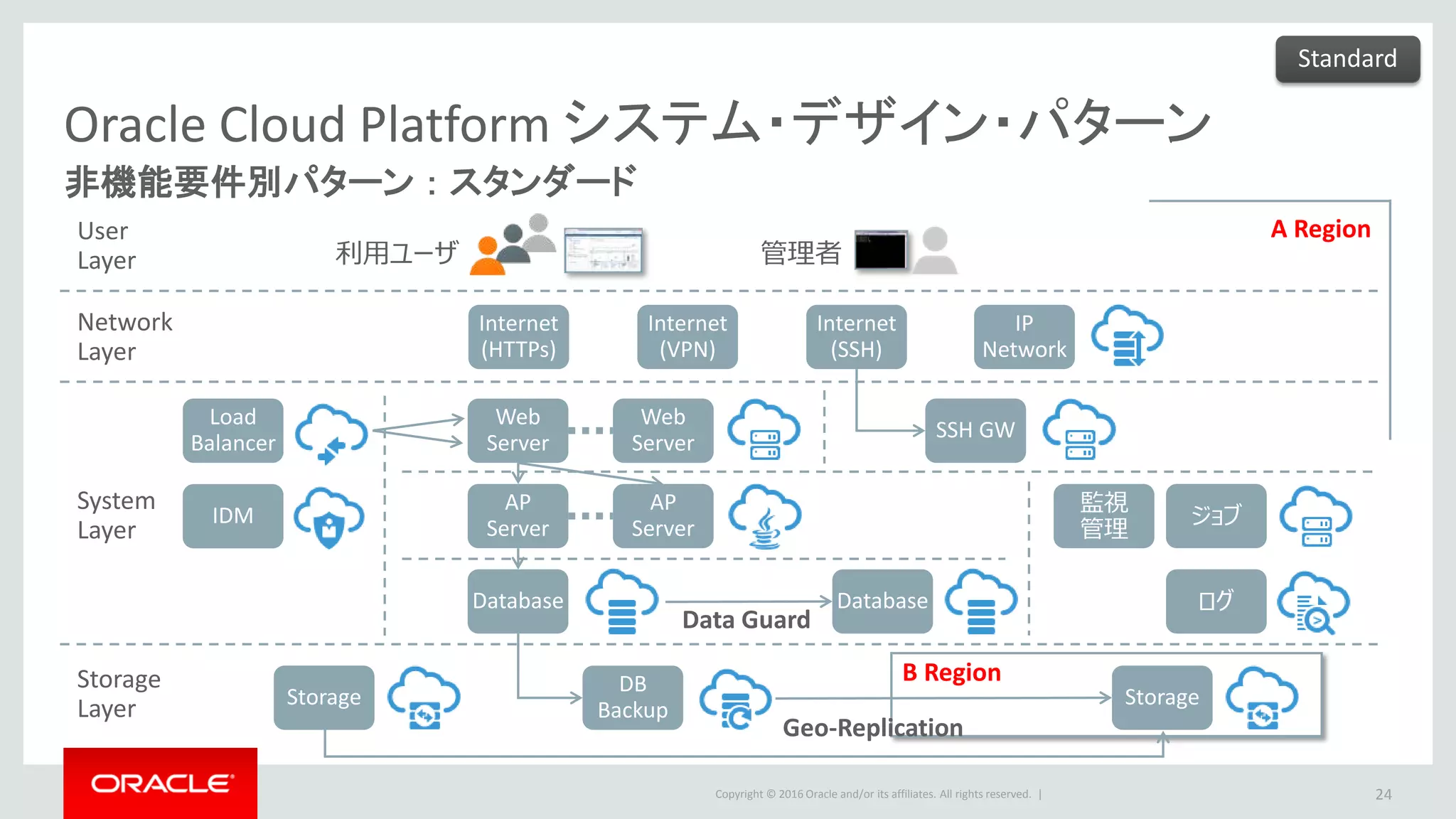

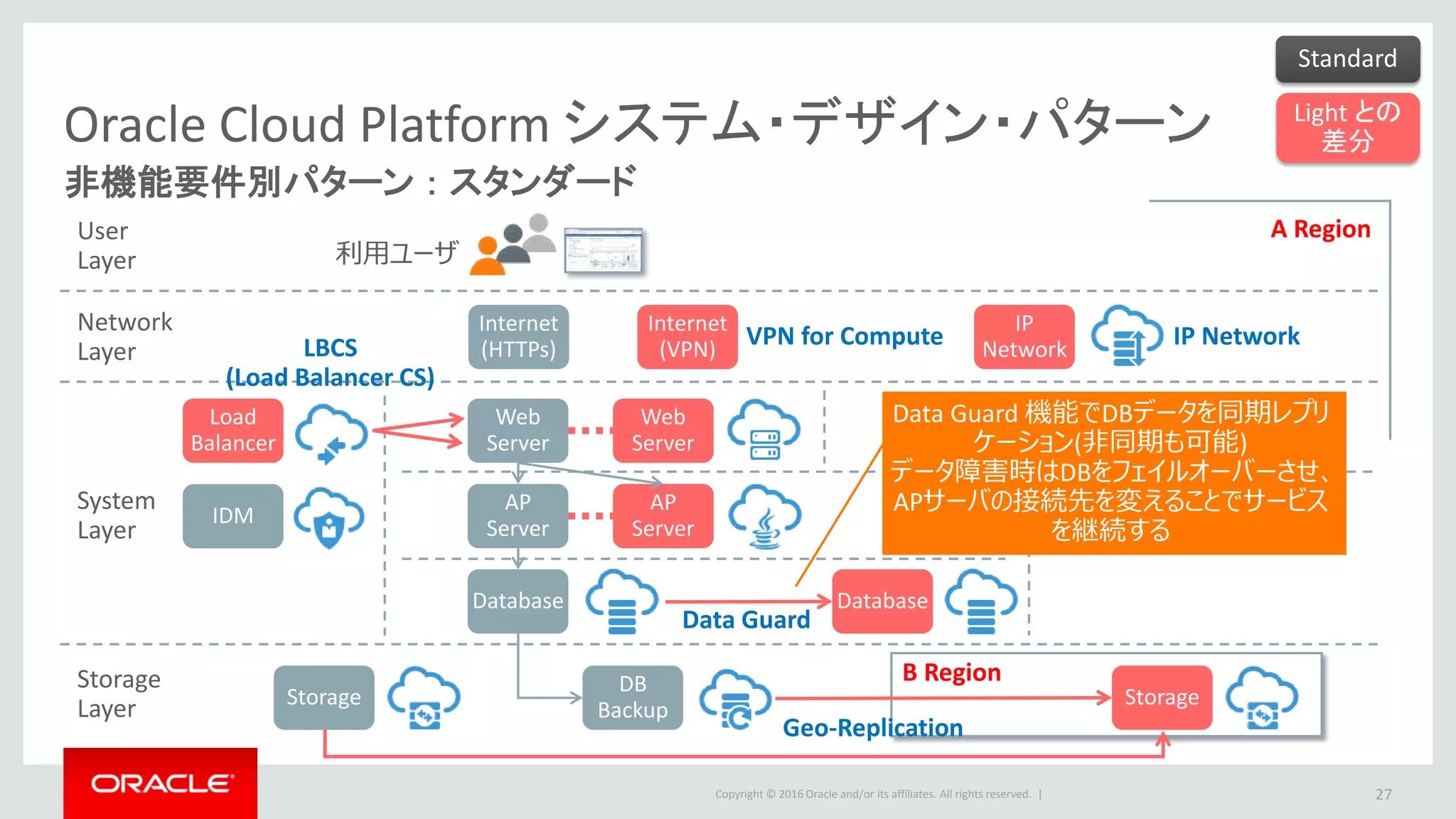

非機能要件別パターン：スタンダード
24
Network
Layer
User
Layer
System
Layer
Storage
Layer
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Database
Internet
(SSH)
Load
Balancer
IDM
Web
Server
AP
Server
SSH GW
監視
管理
ログ
ジョブ
Database
B Region
Storage
Geo-Replication
Data Guard
Storage
A Region
Standard
IP
Network

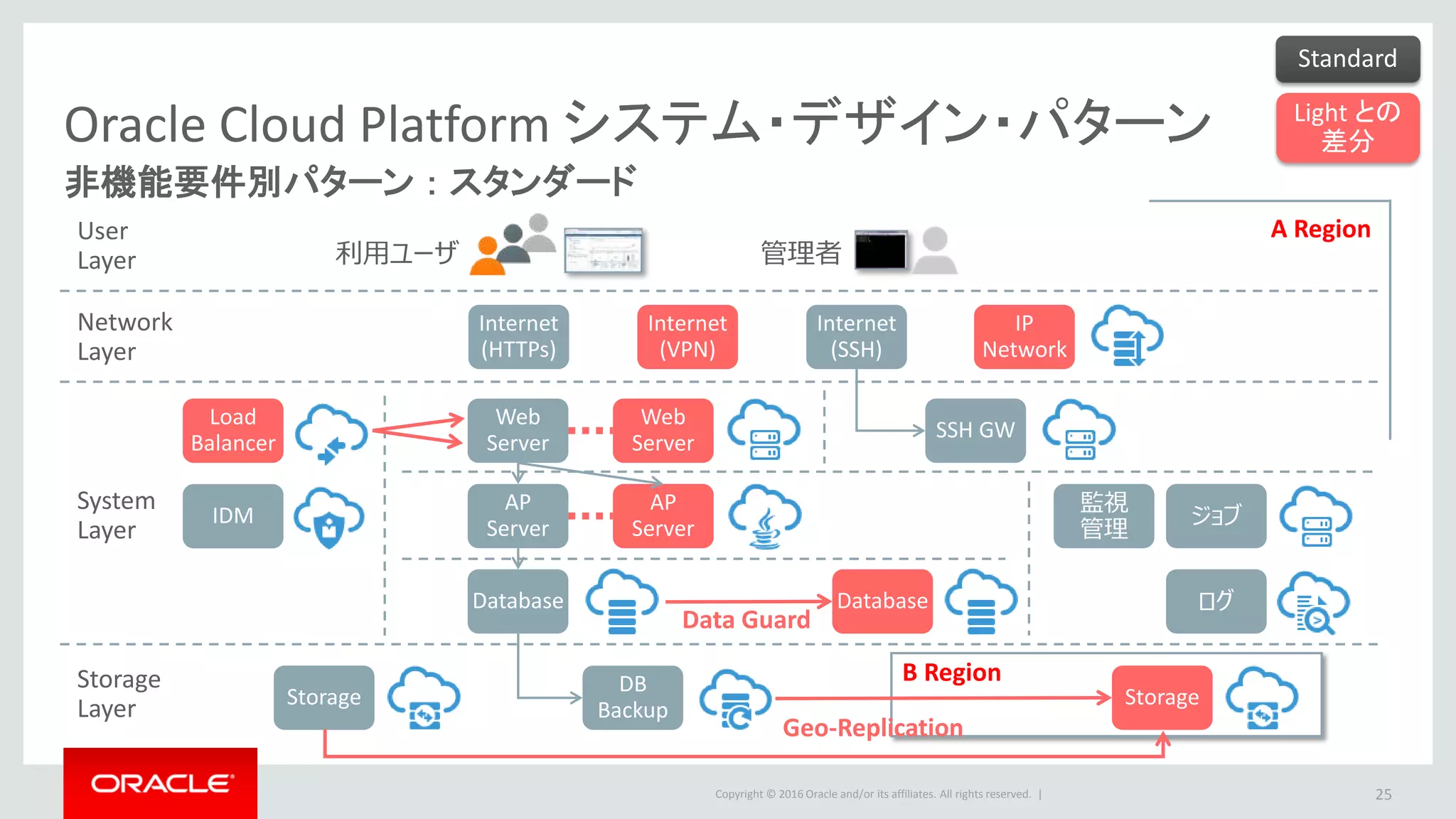

25
Network
Layer
User
Layer
System
Layer
Storage
Layer
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Database
Internet
(SSH)
Load
Balancer
IDM
Web
Server
AP
Server
SSH GW
監視
管理
ログ
ジョブ
Database
B Region
Storage
Geo-Replication
Data Guard
Storage
A Region
Standard
Light との
差分
IP
Network

26

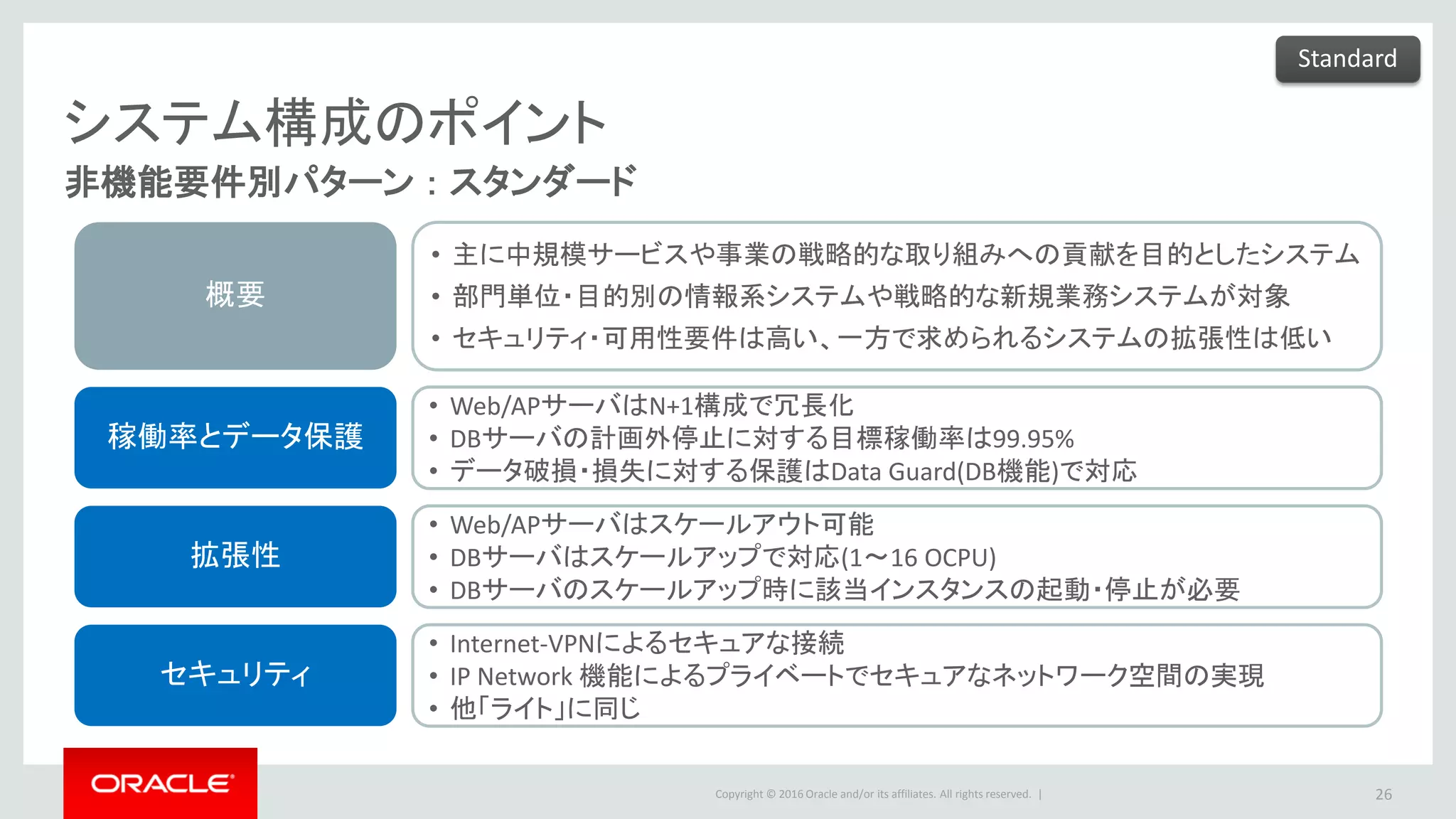

概要
• 主に中規模サービスや事業の戦略的な取り組みへの貢献を目的としたシステム
• 部門単位・目的別の情報系システムや戦略的な新規業務システムが対象
• セキュリティ・可用性要件は高い、一方で求められるシステムの拡張性は低い
• Web/APサーバはN+1構成で冗長化
• DBサーバの計画外停止に対する目標稼働率は99.95%
• データ破損・損失に対する保護はData Guard(DB機能)で対応
拡張性
• Web/APサーバはスケールアウト可能
• DBサーバはスケールアップで対応(1～16 OCPU)
• DBサーバのスケールアップ時に該当インスタンスの起動・停止が必要
セキュリティ
• Internet-VPNによるセキュアな接続
• IP Network 機能によるプライベートでセキュアなネットワーク空間の実現
• 他「ライト」に同じ
Standard

27
Network
Layer
User
Layer
System
Layer
Storage
Layer
利用ユーザ
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Database
Load
Balancer
IDM
Web
Server
AP
Server
Database
B Region
Storage
Geo-Replication
Data Guard
Storage
A Region
Standard
Light との
差分
IP
Network
VPN for Compute IP NetworkLBCS
(Load Balancer CS)
Data Guard 機能でDBデータを同期レプリ
ケーション(非同期も可能)
データ障害時はDBをフェイルオーバーさせ、
APサーバの接続先を変えることでサービス
を継続する

参考) Network Cloud Services
• Software VPN
– 対象は PaaS(Database/Java
Cloud)/Compute Cloud Service
• Hardware VPN
– お客様サイトに VPN Gateway
を設置
– 対象は Exadata/Big
Data/Dedicated Compute
Service
• FastConnect
– Partner Edition
(MPLS, Equinix Cloud Exchange)
– Standard Edition
(Direct Connect to DC)
※日本国内では未提供
28
Performance
Hub

非機能要件別パターン：ハイエンド
29
Network
Layer
User
Layer
System
Layer
Storage
Layer
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Fast
Connect
Database
Internet
(SSH)
Load
Balancer
IDM
Web
Server
AP
Server
Database
SSH GW
監視
管理
ログ
ジョブ
Database
AP性能
監視
B Region
StorageStorage
A Region
IDS
Geo-Replication
Data Guard
IP-
Network
Hi-End

30

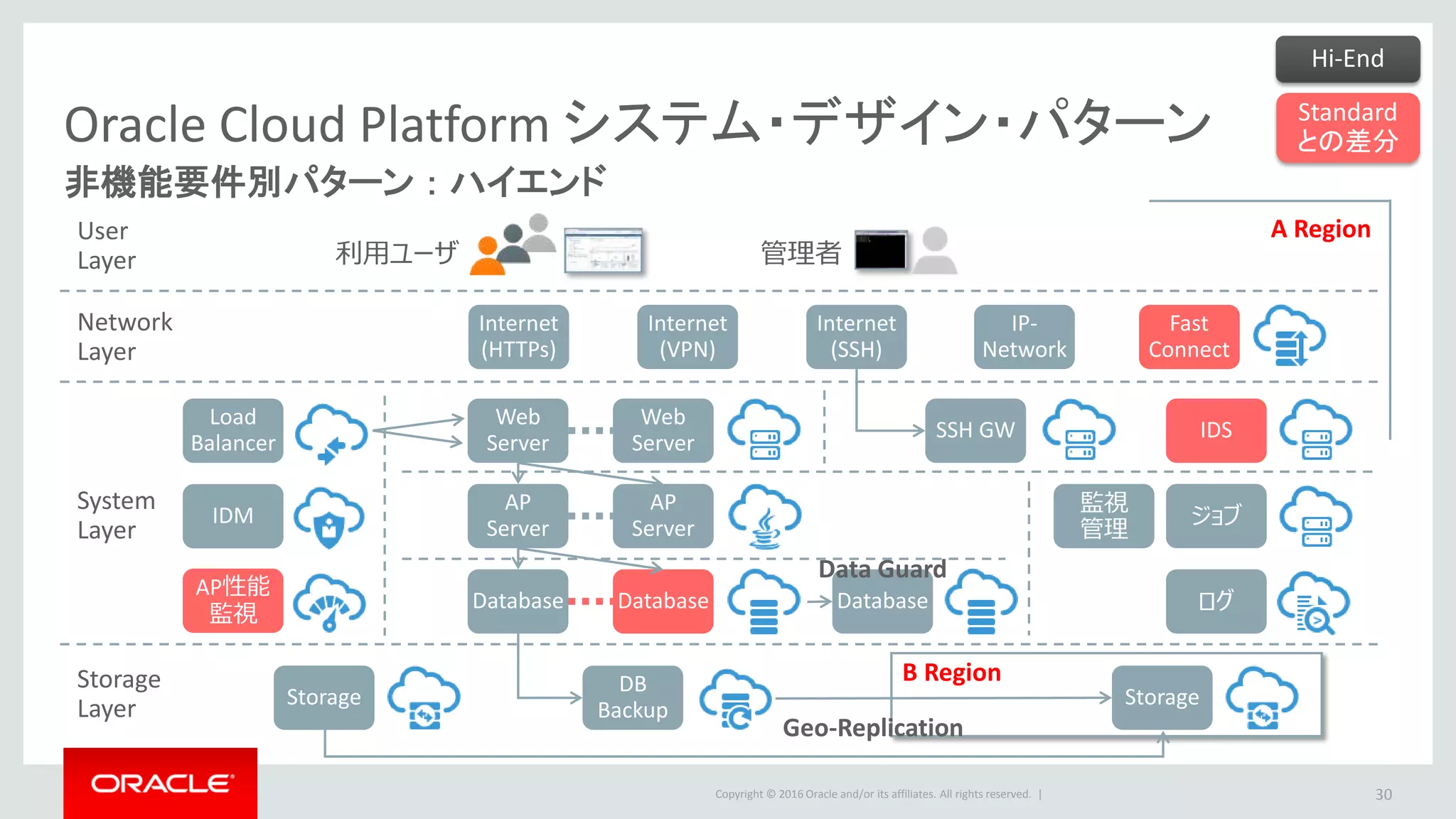

Network
Layer
User
Layer
System
Layer
Storage
Layer
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Database
Internet
(SSH)
Load
Balancer
IDM
Web
Server
AP
Server
Database
SSH GW
監視
管理
ログ
ジョブ
Database
AP性能
監視
B Region
StorageStorage
A Region
IDS
Geo-Replication
Fast
Connect
IP-
Network
Hi-End
Standard
との差分
Data Guard

31

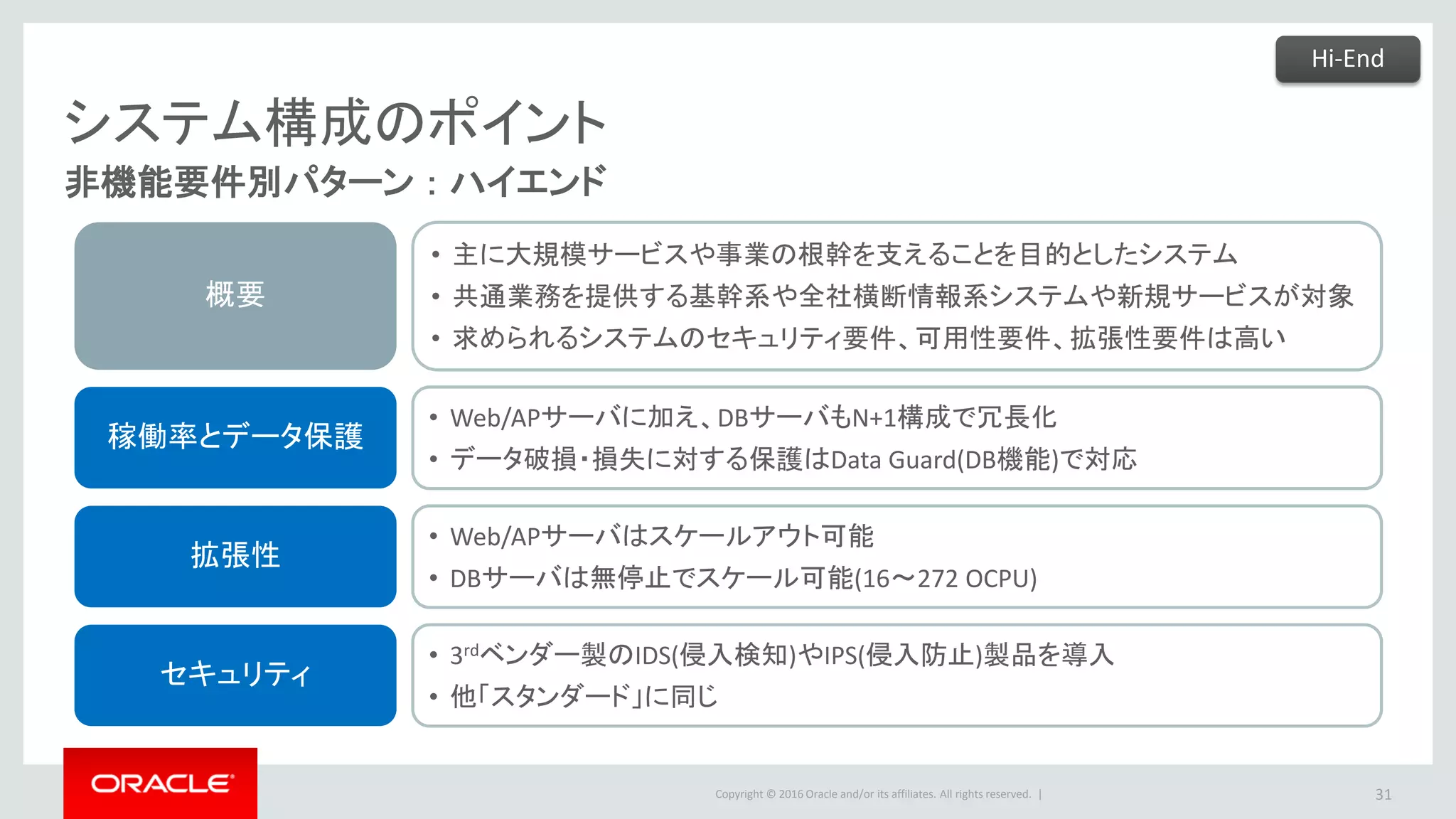

概要
• 主に大規模サービスや事業の根幹を支えることを目的としたシステム
• 共通業務を提供する基幹系や全社横断情報系システムや新規サービスが対象
• 求められるシステムのセキュリティ要件、可用性要件、拡張性要件は高い
• Web/APサーバに加え、DBサーバもN+1構成で冗長化
• データ破損・損失に対する保護はData Guard(DB機能)で対応
拡張性
• Web/APサーバはスケールアウト可能
• DBサーバは無停止でスケール可能(16～272 OCPU)
セキュリティ
• 3rdベンダー製のIDS(侵入検知)やIPS(侵入防止)製品を導入
• 他「スタンダード」に同じ
Hi-End

32

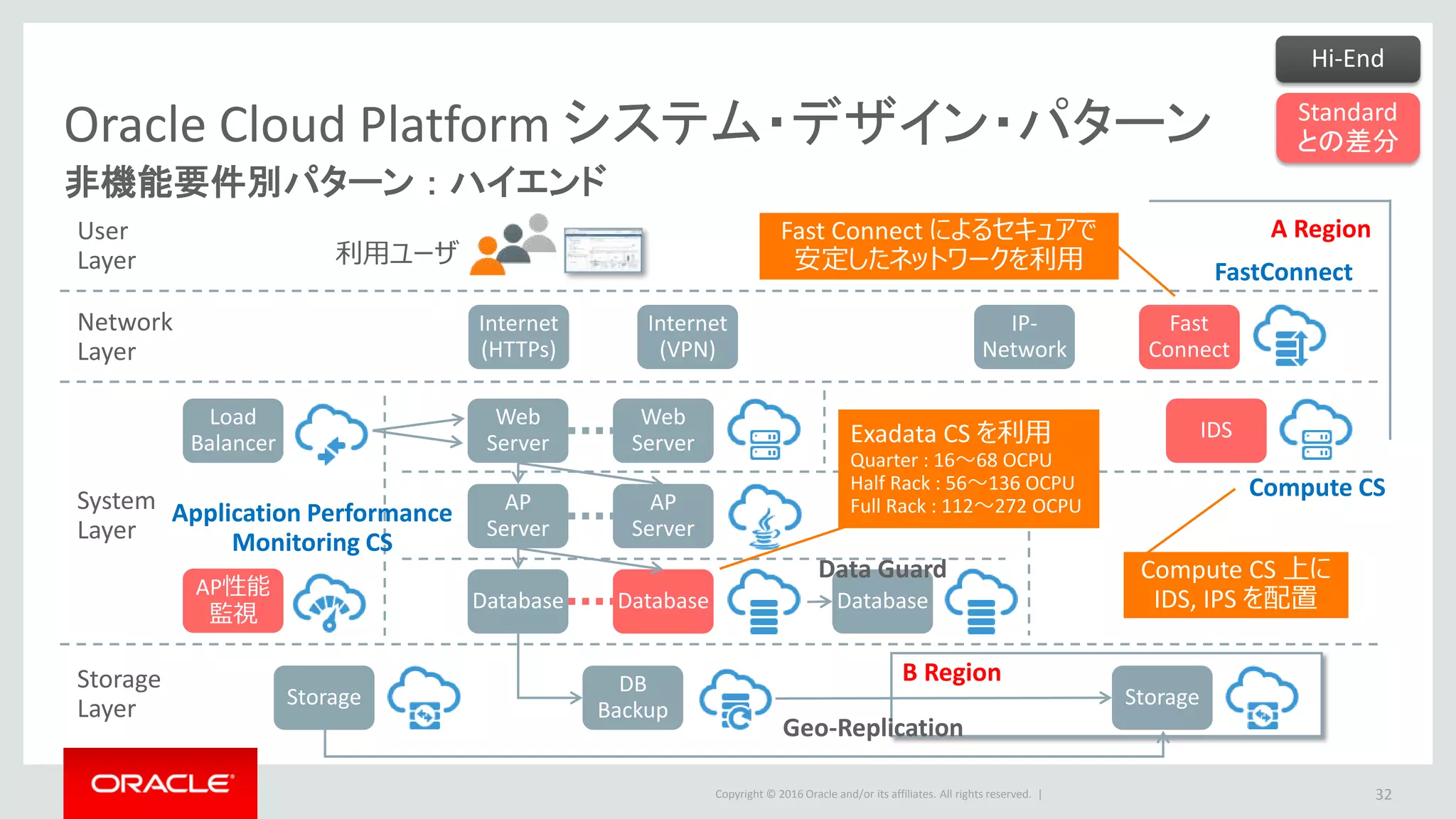

Network
Layer
User
Layer
System
Layer
Storage
Layer
利用ユーザ
AP
Server
Web
Server
Internet
(HTTPs)
DB
Backup
Internet
(VPN)
Database
Load
Balancer
Web
Server
AP
Server
Database Database
AP性能
監視
B Region
StorageStorage
A Region
IDS
Geo-Replication
Fast
Connect
IP-
Network
Hi-End
Standard
との差分
Fast Connect によるセキュアで
安定したネットワークを利用
Compute CS 上に
IDS, IPS を配置
Compute CS
FastConnect
Application Performance
Monitoring CS
Data Guard
Exadata CS を利用
Quarter : 16～68 OCPU
Half Rack : 56～136 OCPU
Full Rack : 112～272 OCPU

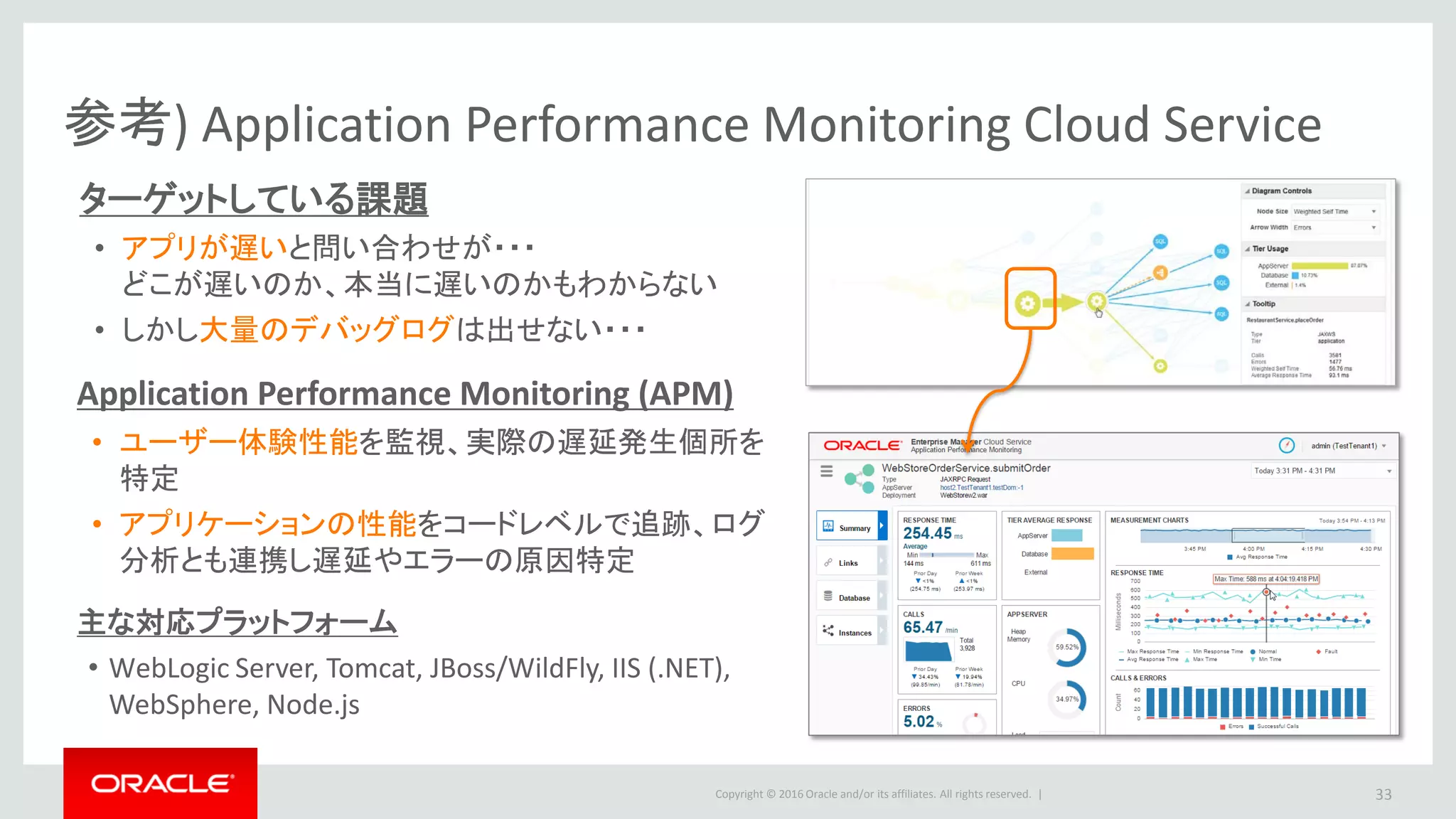

参考) Application Performance Monitoring Cloud Service
33
ターゲットしている課題
• アプリが遅いと問い合わせが・・・
どこが遅いのか、本当に遅いのかもわからない
• しかし大量のデバッグログは出せない・・・
Application Performance Monitoring (APM)
• ユーザー体験性能を監視、実際の遅延発生個所を
特定
• アプリケーションの性能をコードレベルで追跡、ログ
分析とも連携し遅延やエラーの原因特定
主な対応プラットフォーム
• WebLogic Server, Tomcat, JBoss/WildFly, IIS (.NET),
WebSphere, Node.js

再掲) システム・デザイン・パターン
本日の内容：非機能要件別のシステム構成例
34
パターンユースケースシステムの
目標稼働率
障害時RTO
(目標復旧時間)
障害時RPO
(目標復旧時点)
拡張性
ライト
Light
部門サービス
業務改善・支援システム
99% 7.2時間以内バックアップ時点
(前日～1時間前)
スタンダード
Standard
情報系(部門内、目的別)
戦略・新規業務
99.95% 20分以内障害直前 DBサーバのみ
ハイエンド
Hi-End
基幹系(共通業務)
情報系(全社横断)
戦略事業・サービス
99.99% 5分以内障害直前ダウンタイム無し
でスケール可能
※ 障害の定義： Web/APサーバの障害、DBサーバ(含むDB用ストレージ)の障害を想定しています。
※目標稼働率は月間測定期間における「計画外停止」による利用不可・不能な時間に基いて計算します。
※「ライト」におけるRTOはリストア対象データが100GB以内、DBはEEを利用している場合を目安にしています。

本日のまとめ
• お手軽な構成から、外部サービスや基幹業務を実現する構成まで、
様々なニーズに Oracle Cloud Platform は対応できる
• Oracle Cloud Platform の特長は「アジリティ」、「低コスト」、そして
「エンタープライズ仕様」の３つ
• おすすめセッションの紹介
35
宮城県丸森町の挑戦
～位置情報を活用した訪
問客の動態把握
(宮城県丸森町)
D1-E1 15:30-16:15
事例
私たちがクラウドを選んだ
理由～運用して見えてき
たポテンシャルと使いみち
(アクサ損害保険)
D1-F3 15:30-16:15
事例
クラウドで実現！IoT機器
と機械学習による糖尿病
患者への行動変容支援
(あいち健康の森)
D1-H4 16:30-17:15
事例
ITアーキテクトのための
Oracle Cloud Platform
設計・構築入門
D1-K2 14:30-15:15
応用

エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016]

エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016]

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (11)

Similar to エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016]

Similar to エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016] (20)

More from オラクルエンジニア通信

More from オラクルエンジニア通信 (20)

Recently uploaded

Recently uploaded (12)

エンタープライズ・クラウドのシステム・デザイン・パターン [Oracle Cloud Days Tokyo 2016]
