Oracle Cloud IaaS活用：VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル [Oracle Cloud Days Tokyo 2016]

Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
日本オラクル株式会社
クラウド・テクノロジー事業統括
Cloud/Big Data/DISプロダクト本部
担当マネジャー山本祐介
Oracle Cloud IaaS活用
VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル

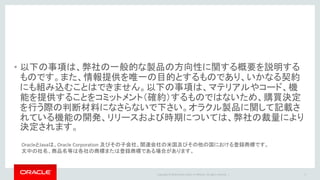

• 以下の事項は、弊社の一般的な製品の方向性に関する概要を説明する
ものです。また、情報提供を唯一の目的とするものであり、いかなる契約
にも組み込むことはできません。以下の事項は、マテリアルやコード、機
能を提供することをコミットメント（確約）するものではないため、購買決定
を行う際の判断材料になさらないで下さい。オラクル製品に関して記載さ
れている機能の開発、リリースおよび時期については、弊社の裁量により
決定されます。
2
OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。
文中の社名、商品名等は各社の商標または登録商標である場合があります。

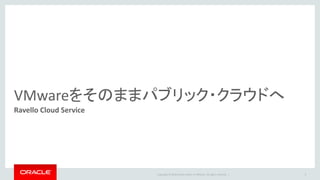

VMwareをそのままパブリック・クラウドへ
Ravello Cloud Service
3

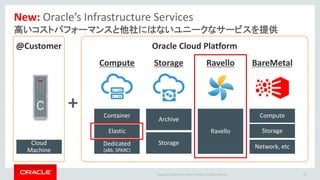

New: Oracle’s Infrastructure Services
高いコストパフォーマンスと他社にはないユニークなサービスを提供
4
+
Cloud
Machine
Compute Storage Ravello
@Customer Oracle Cloud Platform
Ravello
Archive
Storage
Container
Dedicated
(x86, SPARC)
Elastic
Compute
Network, etc
Storage
BareMetal

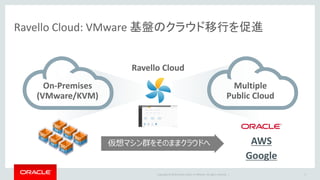

Ravello Cloud: VMware 基盤のクラウド移行を促進
5
On-Premises
(VMware/KVM)
Multiple
Public Cloud
Ravello Cloud
仮想マシン群をそのままクラウドへ AWS
Google

6
オンプレミスの VMware 環境を、変更なしに、多様なパブリック・クラウドへ展開
オンプレミスの VMware/KVM 環境を
仮想マシンの変換、ネットワーク再設定等なしに移行可能
そのまま
クラウドへ
様々な地域でデプロイが可能
Oracle Cloud Platform, AWS, Google Cloud Platform
近くの
クラウドに展開
パブリック・クラウドの容易な活用が可能になり、
オンプレミス環境を縮小し、H/Wや仮想化SW費用を削減
コスト低減

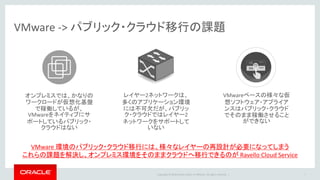

VMware -> パブリック・クラウド移行の課題
7
オンプレミスでは、かなりの
ワークロードが仮想化基盤
で稼働しているが、
VMwareをネイティブにサ
ポートしているパブリック・
クラウドはない
VMwareベースの様々な仮
想ソフトウェア・アプライア
ンスはパブリック・クラウド
でそのまま稼働させること
ができない
レイヤー2ネットワークは、
多くのアプリケーション環境
には不可欠だが、パブリッ
ク・クラウドではレイヤー2
ネットワークをサポートして
いない
VMware 環境のパブリック・クラウド移行には、様々なレイヤーの再設計が必要になってしまう
これらの課題を解決し、オンプレミス環境をそのままクラウドへ移行できるのが Ravello Cloud Service

Ravello Cloud: クラウド展開の流れ
8
オンプレミスパブリック・クラウド
へパブリッシュ
カプセル化
x
x
1 2 3
ESXi
VM1 VM2 VM3
ESXi
Oracle, AWS, Google
VM1 VM2 VM3
HVX
VM1 VM2 VM3
HVX
Ravello 独自のHypervisor (HVM) により、
様々なパブリック・クラウドを意識せず
仮想マシン群の展開が可能に
VM, ネットワーク, ストレージ構成をそのままカプセル化

Copyright © 2016 Oracle and/or its affiliates. All rights reserved. | 9

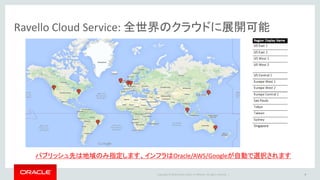

Ravello Cloud Service: 全世界のクラウドに展開可能
パブリッシュ先は地域のみ指定します、インフラはOracle/AWS/Googleが自動で選択されます

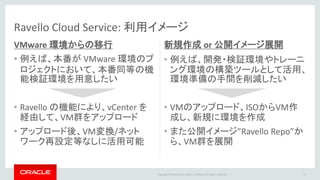

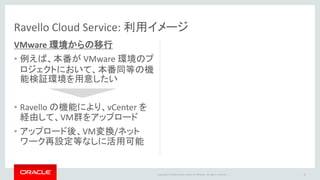

Ravello Cloud Service: 利用イメージ
VMware 環境からの移行
• 例えば、本番が VMware 環境のプ
ロジェクトにおいて、本番同等の機
能検証環境を用意したい
• Ravello の機能により、vCenter を
経由して、VM群をアップロード
• アップロード後、VM変換/ネット
ワーク再設定等なしに活用可能
10

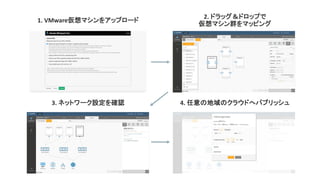

1. VMware仮想マシンをアップロード
2. ドラッグ＆ドロップで
仮想マシン群をマッピング
3. ネットワーク設定を確認 4. 任意の地域のクラウドへパブリッシュ

新規作成 or 公開イメージ展開
• 例えば、開発・検証環境やトレーニ
ング環境の構築ツールとして活用、
環境準備の手間を削減したい
• VMのアップロード、ISOからVM作
成し、新規に環境を作成
• また公開イメージ”Ravello Repo”か
ら、VM群を展開
12

Ravello Cloud Service: デモンストレーション
新規環境作成のケース
13

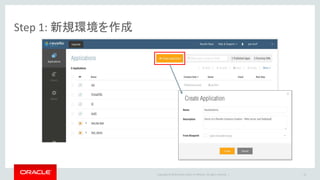

Step 1: 新規環境を作成
14

Step 2a: キャンバスでVMを配置
15

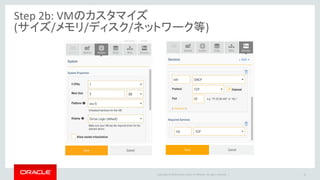

Step 2b: VMのカスタマイズ
(サイズ/メモリ/ディスク/ネットワーク等)
16

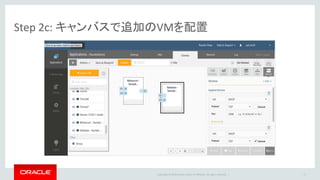

Step 2c: キャンバスで追加のVMを配置
17

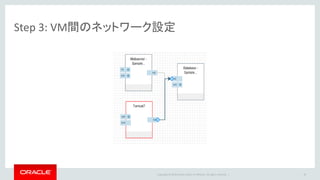

Step 3: VM間のネットワーク設定
18

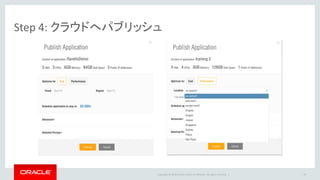

Step 4: クラウドへパブリッシュ
19

環境の管理 (起動/停止/再起動等)
20

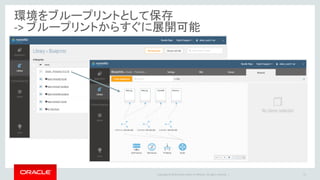

環境をブループリントとして保存
-> ブループリントからすぐに展開可能
21

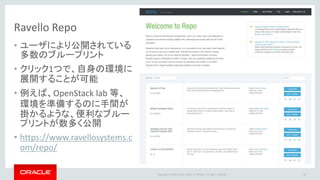

Ravello Repo
• ユーザにより公開されている
多数のブループリント
• クリック1つで、自身の環境に
展開することが可能
• 例えば、OpenStack lab 等、
環境を準備するのに手間が
掛かるような、便利なブルー
プリントが数多く公開
• https://www.ravellosystems.c
om/repo/
22

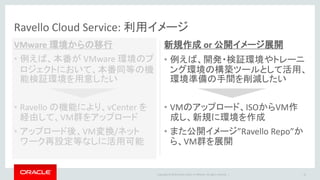

新規作成 or 公開イメージ展開
• 例えば、開発・検証環境やトレーニ
ング環境の構築ツールとして活用、
環境準備の手間を削減したい
• VMのアップロード、ISOからVM作
成し、新規に環境を作成
• また公開イメージ”Ravello Repo”か
ら、VM群を展開
23

2013年のサービス開始以降、多様なお客様が活用
24
https://www.ravellosystems.com/customer-case-studies

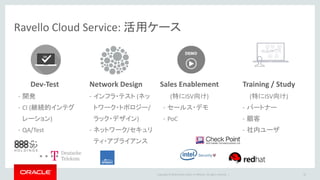

Ravello Cloud Service: 活用ケース
25
Sales Enablement
(特にISV向け)
- セールス・デモ
- PoC
Training / Study
(特にISV向け)
- パートナー
- 顧客
- 社内ユーザ
Dev-Test
- 開発
- CI (継続的インテグ
レーション)
- QA/Test
Network Design
- インフラ・テスト (ネッ
トワーク・トポロジー/
ラック・デザイン)
- ネットワーク/セキュリ
ティ・アプライアンス

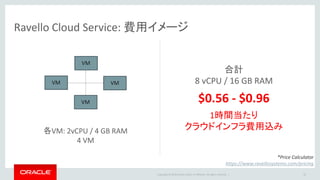

Ravello Cloud Service: 費用イメージ
26
各VM: 2vCPU / 4 GB RAM
4 VM
VM
VM
VM
VM
合計
8 vCPU / 16 GB RAM
$0.56 - $0.96
1時間当たり
クラウドインフラ費用込み
*Price Calculator
https://www.ravellosystems.com/pricing

• Compute - Cost Optimized
(地域選択不可)
• Compute - Performance Optimized
(地域選択可)

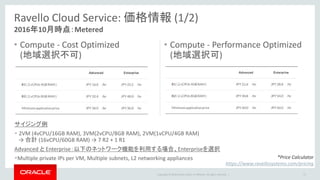

Ravello Cloud Service: 価格情報 (1/2)
2016年10月時点：Metered
27
サイジング例
・ 2VM (4vCPU/16GB RAM), 3VM(2vCPU/8GB RAM), 2VM(1vCPU/4GB RAM)
→ 合計 (16vCPU/60GB RAM) → 7 R2 + 1 R1
Advanced と Enterprise：以下のネットワーク機能を利用する場合、Enterpriseを選択
・Multiple private IPs per VM, Multiple subnets, L2 networking appliances *Price Calculator

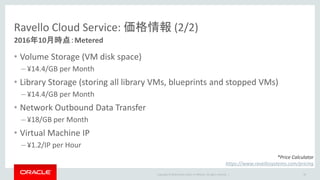

Ravello Cloud Service: 価格情報 (2/2)
• Volume Storage (VM disk space)
– ¥14.4/GB per Month
• Library Storage (storing all library VMs, blueprints and stopped VMs)
– ¥14.4/GB per Month
• Network Outbound Data Transfer
– ¥18/GB per Month
• Virtual Machine IP
– ¥1.2/IP per Hour
2016年10月時点：Metered
*Price Calculator
28

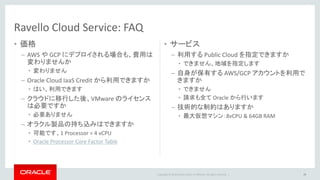

• 価格
– AWS や GCP にデプロイされる場合も、費用は
変わりませんか
• 変わりません
– Oracle Cloud IaaS Credit から利用できますか
• はい、利用できます
– クラウドに移行した後、VMware のライセンス
は必要ですか
• 必要ありません
– オラクル製品の持ち込みはできますか
• 可能です、1 Processor = 4 vCPU
• Oracle Processor Core Factor Table
• サービス
– 利用する Public Cloud を指定できますか
• できません、地域を指定します
– 自身が保有する AWS/GCP アカウントを利用で
きますか
• できません
• 請求も全て Oracle から行います
– 技術的な制約はありますか
• 最大仮想マシン：8vCPU & 64GB RAM
Ravello Cloud Service: FAQ
29

30

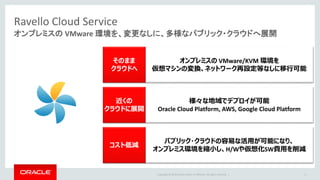

オンプレミスの VMware 環境を、変更なしに、多様なパブリック・クラウドへ展開
オンプレミスの VMware/KVM 環境を
仮想マシンの変換、ネットワーク再設定等なしに移行可能
そのまま
クラウドへ
様々な地域でデプロイが可能
Oracle Cloud Platform, AWS, Google Cloud Platform
近くの
クラウドに展開
パブリック・クラウドの容易な活用が可能になり、
オンプレミス環境を縮小し、H/Wや仮想化SW費用を削減
コスト低減

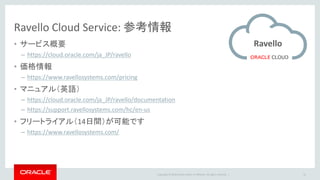

Ravello Cloud Service: 参考情報
• サービス概要
– https://cloud.oracle.com/ja_JP/ravello
• 価格情報
– https://www.ravellosystems.com/pricing
• マニュアル（英語）
– https://cloud.oracle.com/ja_JP/ravello/documentation
– https://support.ravellosystems.com/hc/en-us
• フリートライアル（14日間）が可能です
– https://www.ravellosystems.com/
31
Ravello

スーパーストリーム株式会社
企画開発本部商品企画部
クラウドエバンジェリスト十河祐介様
日本オラクル株式会社
アライアンス事業統括 ISV/OEM営業本部
担当ディレクター大田浩
Oracle Cloud IaaS活用
VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル

Elastic Compute Cloud Service
• リソースは共有ゾーンに配置
– 他のユーザと共有
• 利用ケース
– 部門、テスト/開発、一般アプリケーション
• サイズ：1 OCPU～
Dedicated Compute Cloud Service
• リソースは専有ゾーンに配置
– 他のユーザから分離
• 利用ケース
– クリティカル・アプリケーション
• サイズ
– 500 OCPU～ (x86), 300 OCPU～ (SPARC)
Compute Cloud Services
33
Elastic
Compute
Dedicated
Compute

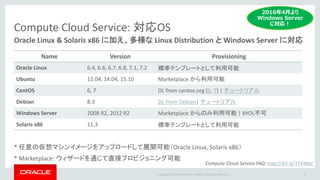

Compute Cloud Service: 対応OS
* 任意の仮想マシンイメージをアップロードして展開可能（Oracle Linux, Solaris x86）
* Marketplace: ウィザードを通じて直接プロビジョニング可能
Oracle Linux & Solaris x86 に加え、多様な Linux Distribution と Windows Server に対応
Name Version Provisioning
Oracle Linux 6.4, 6.6, 6.7, 6.8, 7.1, 7.2 標準テンプレートとして利用可能
Ubuntu 12.04, 14.04, 15.10 Marketplace から利用可能
CentOS 6, 7 DL from centos.org (6, 7) | チュートリアル
Debian 8.3 DL from Debian| チュートリアル
Windows Server 2008 R2, 2012 R2 Marketplace からのみ利用可能 | BYOL不可
Solaris x86 11.3 標準テンプレートとして利用可能
Compute Cloud Service FAQ: http://bit.ly/1T448gE
34
2016年4月より
Windows Server
に対応！

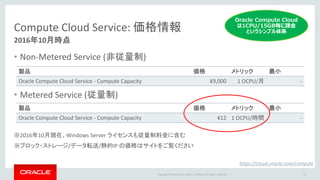

Compute Cloud Service: 価格情報
• Non-Metered Service (非従量制)
• Metered Service (従量制)
※2016年10月現在、Windows Server ライセンスも従量制料金に含む
※ブロック・ストレージ/データ転送/静的IP の価格はサイトをご覧ください
2016年10月時点
https://cloud.oracle.com/compute
製品価格メトリック最小
Oracle Compute Cloud Service - Compute Capacity ¥9,000 1 OCPU/月 -
製品価格メトリック最小
Oracle Compute Cloud Service - Compute Capacity ¥12 1 OCPU/時間 -
35
Oracle Compute Cloud
は1CPU/15GB毎に課金
というシンプル体系

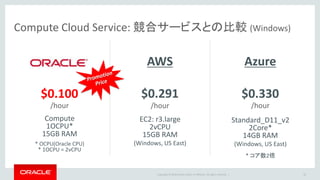

Compute Cloud Service: 競合サービスとの比較 (Windows)
$0.100
/hour
$0.291
/hour
$0.330
/hour
Compute
1OCPU*
15GB RAM
* OCPU(Oracle CPU)
* 1OCPU = 2vCPU
EC2: r3.large
2vCPU
15GB RAM
(Windows, US East)
Standard_D11_v2
2Core*
14GB RAM
(Windows, US East)
* コア数2倍
36

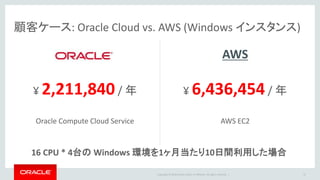

AWS Azure

¥ 2,211,840 / 年 ¥ 6,436,454 / 年
顧客ケース: Oracle Cloud vs. AWS (Windows インスタンス)
37
16 CPU * 4台の Windows 環境を1ヶ月当たり10日間利用した場合
Oracle Compute Cloud Service AWS EC2
AWS

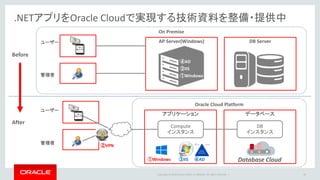

.NETアプリをOracle Cloudで実現する技術資料を整備・提供中
Oracle Cloud Platform
データベースアプリケーション
Compute
インスタンス
DB
インスタンス
①Windows ③IIS
②VPN
ユーザー
管理者
④AD Database Cloud
On Premise
DB ServerAP Server(Windows)ユーザー
管理者 ①Windows
③IIS
④AD
Before
After
38

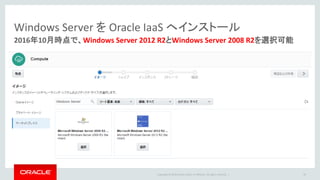

Windows Server を Oracle IaaS へインストール
2016年10月時点で、Windows Server 2012 R2とWindows Server 2008 R2を選択可能
39

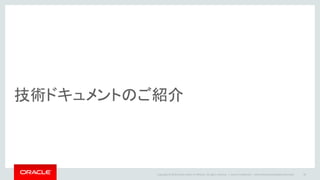

技術ドキュメントのご紹介
Oracle Confidential – Internal/Restricted/Highly Restricted 40

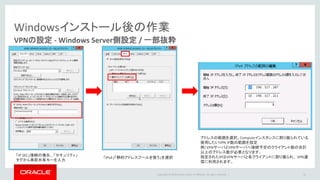

Windowsインストール後の作業
VPNの設定 - Windows Server側設定 / 一部抜粋
41
「IP SEC」接続の場合、「セキュリティ」
タグから事前共有キーを入力
「IPv4」「静的アドレスプールを使う」を選択
アドレスの範囲を選択。Computeインスタンスに割り振られている
使用したいVPN IP数の範囲を指定
例）VPNサーバとVPNサーバへ接続予定のクライアント数の合計
以上のアドレス数が必要となります。
指定されたIPはVPNサーバと各クライアントに割り振られ、 VPN通
信に利用されます。

42

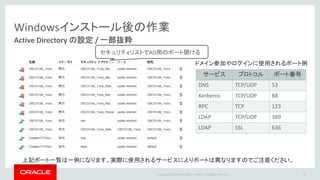

セキュリティリストでAD用のポート開ける
ドメイン参加やログインに使用されるポート例
サービスプロトコルポート番号
DNS TCP/UDP 53
Kerberos TCP/UDP 88
RPC TCP 123
LDAP TCP/UDP 389
LDAP SSL 636
上記ポート一覧は一例になります。実際に使用されるサービスによりポートは異なりますのでご注意ください。
Active Directory の設定 / 一部抜粋

43

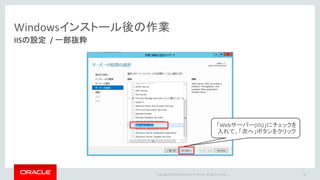

「Webサーバー(IIS)」にチェックを
入れて、「次へ」ボタンをクリック
IISの設定 / 一部抜粋

44

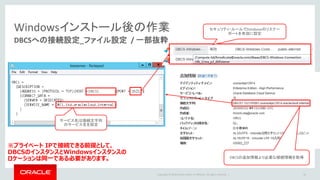

セキュリティ・ルールでDatabaseのリスナー
ポートを有効に設定
サービス名は接続文字列
のサービス名を設定
※プライベート IPで接続できる前提として、
DBCSのインスタンスとWindowsインスタンスの
ロケーションは同一である必要があります。 DBCSの追加情報より必要な接続情報を取得
DBCS1
DBCSへの接続設定_ファイル設定 / 一部抜粋

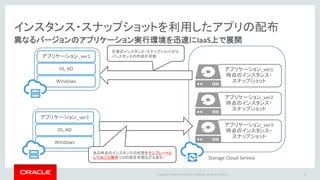

インスタンス・スナップショットを利用したアプリの配布
異なるバージョンのアプリケーション実行環境を迅速にIaaS上で展開
45
Windows
IIS, AD
アプリケーション_ver3
時点のインスタンス・
スナップショット
ある時点のインスタンスの状態をテンプレートと
して丸ごと保存（OSの設定状態なども含む）
Windows
IIS, AD
Storage Cloud Service
任意のインスタンス・スナップショットから
インスタンスの作成が可能

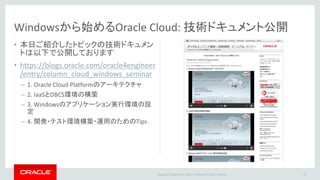

Windowsから始めるOracle Cloud: 技術ドキュメント公開
• 本日ご紹介したトピックの技術ドキュメン
トは以下で公開しております
• https://blogs.oracle.com/oracle4engineer
/entry/column_cloud_windows_seminar
– 1. Oracle Cloud Platformのアーキテクチャ
– 2. IaaSとDBCS環境の構築
– 3. Windowsのアプリケーション実行環境の設
定
– 4. 開発・テスト環境構築・運用のためのTips
46

ゲスト講演：
Oracle Cloud への取り組み
スーパーストリーム株式会社
企画開発本部商品企画部
クラウドエバンジェリスト十河祐介様
47

圧倒的な導入社数
統合業務パッケージ「SuperStream」は、1995年6月の発売開始以来、国内の
中堅企業様を中心として、累計８,120社を超えるお客様にご利用頂いています
また、日経コンピュータ誌の顧客満足度調査において毎年高い評価を得ています
累計導入社数
“8,120社”
2000年12月
2,000社突破
2005年9月
4,000社突破
2010年11月
6,000社突破
はじめに
What’s SuperStream？
中堅～大手企業向けのERP市場
（会計・人事給与）で高いシェアを獲得
上場企業
“752社”

SuperStream × Oracle

5© SuperStream Inc. All rights reserved.

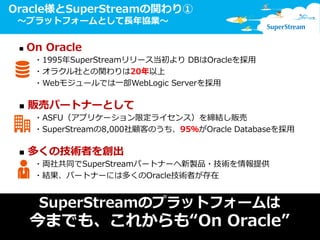

Oracle様とSuperStreamの関わり①
～プラットフォームとして長年協業～
■ On Oracle
・1995年SuperStreamリリース当初より DBはOracleを採用
・オラクル社との関わりは20年以上
・Webモジュールでは一部WebLogic Serverを採用
■ 販売パートナーとして
・ASFU（アプリケーション限定ライセンス）を締結し販売
・SuperStreamの8,000社顧客のうち、95％がOracle Databaseを採用
■ 多くの技術者を創出
・両社共同でSuperStreamパートナーへ新製品・技術を情報提供
・結果、パートナーには多くのOracle技術者が存在
SuperStreamのプラットフォームは
今までも、これからも“On Oracle”

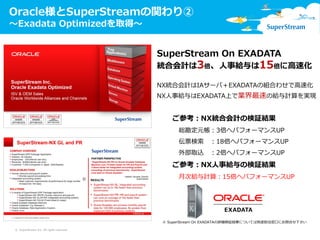

Oracle様とSuperStreamの関わり②
～Exadata Optimizedを取得～
SuperStream On EXADATA
統合会計は3倍、人事給与は15倍に高速化
NX統合会計はIAサーバ＋EXADATAの組合わせで高速化
NX人事給与はEXADATA上で業界最速の給与計算を実現
※ SuperStream On EXADATAの詳細検証結果については別途担当窓口にお問合せ下さい
ご参考：NX統合会計の検証結果
総勘定元帳：3倍へパフォーマンスUP
伝票検索：18倍へパフォーマンスUP
外部取込：2倍へパフォーマンスUP
ご参考：NX人事給与の検証結果
月次給与計算：15倍へパフォーマンスUP

今後のOnPremiseからの移行を想定して
Oracle Cloud上で
SuperStreamを構築

SuperStreamの動作環境
Web Server
・Windows2012R2
・IIS
・SuperStream APP
・iWFM（Report Engine)
DB Server
・Oracle Linux
・Oracle DB
・Stored Procedure
Client
・Windows 10
・Browser：IE 11
Oracle Cloud IaaS
（US Region）
Oracle Cloud DBaaS
（US Region）
SuperStream
（Tokyo)

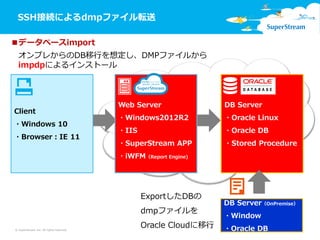

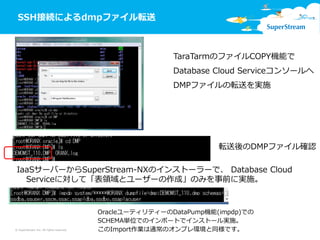

SSH接続によるdmpファイル転送
オンプレからのDB移行を想定し、DMPファイルから
impdpによるインストール
■データベースimport
ExportしたDBの
dmpファイルを
Oracle Cloudに移行
DB Server
・Oracle Linux
・Oracle DB
・Stored Procedure
Client
・Windows 10
・Browser：IE 11
DB Server（OnPremise）
・Window
・Oracle DB
Web Server
・Windows2012R2
・IIS
・SuperStream APP
・iWFM（Report Engine)

SSH接続によるdmpファイル転送
TaraTarmのファイルCOPY機能で
Database Cloud Serviceコンソールへ
DMPファイルの転送を実施
転送後のDMPファイル確認
OracleユーティリティーのDataPump機能(impdp)での
SCHEMA単位でのインポートでインストール実施。
このImport作業は通常のオンプレ環境と同様です。
IaaSサーバーからSuperStream-NXのインストーラーで、 Database Cloud
Serviceに対して「表領域とユーザーの作成」のみを事前に実施。

まとめ
Oracle Cloud を使ってみて感じたこと

12

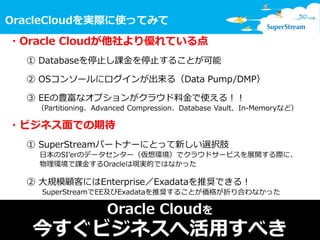

OracleCloudを実際に使ってみて
・Oracle Cloudが他社より優れている点
① Databaseを停止し課金を停止することが可能
② OSコンソールにログインが出来る（Data Pump/DMP）
③ EEの豊富なオプションがクラウド料金で使える！！
（Partitioning、Advanced Compression、Database Vault、In-Memoryなど）
・ビジネス面での期待
① SuperStreamパートナーにとって新しい選択肢
日本のSI’erのデータセンター（仮想環境）でクラウドサービスを展開する際に、
物理環境で課金するOracleは現実的ではなかった
② 大規模顧客にはEnterprise／Exadataを推奨できる！
SuperStreamでEE及びExadataを推奨することが価格が折り合わなかった
Oracle Cloudを
今すぐビジネスへ活用すべき

13
OracleCloudを実際に使ってみて
・今後Oracle Cloudに期待すること
①日本のデータセンターの存在（パフォーマンスに影響）
② コンソール画面のレスポンスと使い勝手向上
Oracle様、何卒宜しくお願いします
×

日本の会計・人事を変える。
“もっと優しく” “もっと便利に”

New: Oracle’s Infrastructure Services
高いコストパフォーマンスと他社にはないユニークなサービスを提供
48
+
Cloud
Machine
Compute Storage Ravello
@Customer Oracle Cloud Platform
Ravello
Archive
Storage
Container
Dedicated
(x86, SPARC)
Elastic
Compute
Network, etc
Storage
BareMetal

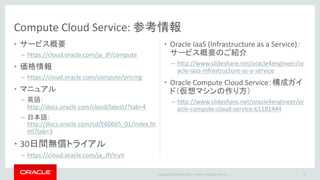

• サービス概要
– https://cloud.oracle.com/ja_JP/compute
• 価格情報
– https://cloud.oracle.com/compute/pricing
• マニュアル
– 英語：
http://docs.oracle.com/cloud/latest/?tab=4
– 日本語：
http://docs.oracle.com/cd/E60665_01/index.ht
ml?tab=3
• 30日間無償トライアル
– https://cloud.oracle.com/ja_JP/tryit
• Oracle IaaS (Infrastructure as a Service)：
サービス概要のご紹介
– http://www.slideshare.net/oracle4engineer/or
acle-iaas-infrastructure-as-a-service
• Oracle Compute Cloud Service：構成ガイ
ド（仮想マシンの作り方）
– http://www.slideshare.net/oracle4engineer/or
acle-compute-cloud-service-61181444
Compute Cloud Service: 参考情報
49

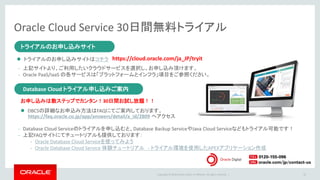

Oracle Cloud Service 30日間無料トライアル
50
トライアルのお申し込みサイト
Database Cloudトライアル申し込みご案内
トライアルのお申し込みサイト
 トライアルのお申し込みサイトはコチラ
- 上記サイトより、ご利用したいクラウドサービスを選択し、お申し込み頂けます。
- Oracle PaaS/IaaS の各サービスは「プラットフォームとインフラ」項目をご参照ください。
https://cloud.oracle.com/ja_JP/tryit
Database Cloud トライアル申し込みご案内
お申し込みは数ステップでカンタン！30日間お試し放題！！
- Database Cloud Serviceのトライアルを申し込むと、Database Backup ServiceやJava Cloud Serviceなどもトライアル可能です！
- 上記FAQサイトにてチュートリアルも提供しております：
- Oracle Database Cloud Serviceを使ってみよう
- Oracle Database Cloud Service 体験チュートリアル - トライアル環境を使用したAPEXアプリケーション作成
 DBCSの詳細なお申込み方法はFAQにてご案内しております。
https://faq.oracle.co.jp/app/answers/detail/a_id/2809 へアクセス

Oracle Digitalは、オラクル製品の導入をご検討いただく際の総合窓口。
電話とインターネットによるダイレクトなコニュニケーションで、どんなお問い合わせにもすばやく対応します。
もちろん、無償。どんなことでも、ご相談ください。

Oracle Cloud IaaS活用：VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル [Oracle Cloud Days Tokyo 2016]

Oracle Cloud IaaS活用：VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル [Oracle Cloud Days Tokyo 2016]

More Related Content

What's hot

Similar to Oracle Cloud IaaS活用：VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル [Oracle Cloud Days Tokyo 2016]

More from オラクルエンジニア通信

Oracle Cloud IaaS活用：VMwareをそのままパブリック・クラウドへ＆Windowsならオラクル [Oracle Cloud Days Tokyo 2016]
