ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016]

Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
日本オラクル株式会社
クラウド・プラットフォーム推進室
ソリューションアーキテクト部
丸川祐考
ITアーキテクトのための
Oracle Cloud Platform 設計・構築入門

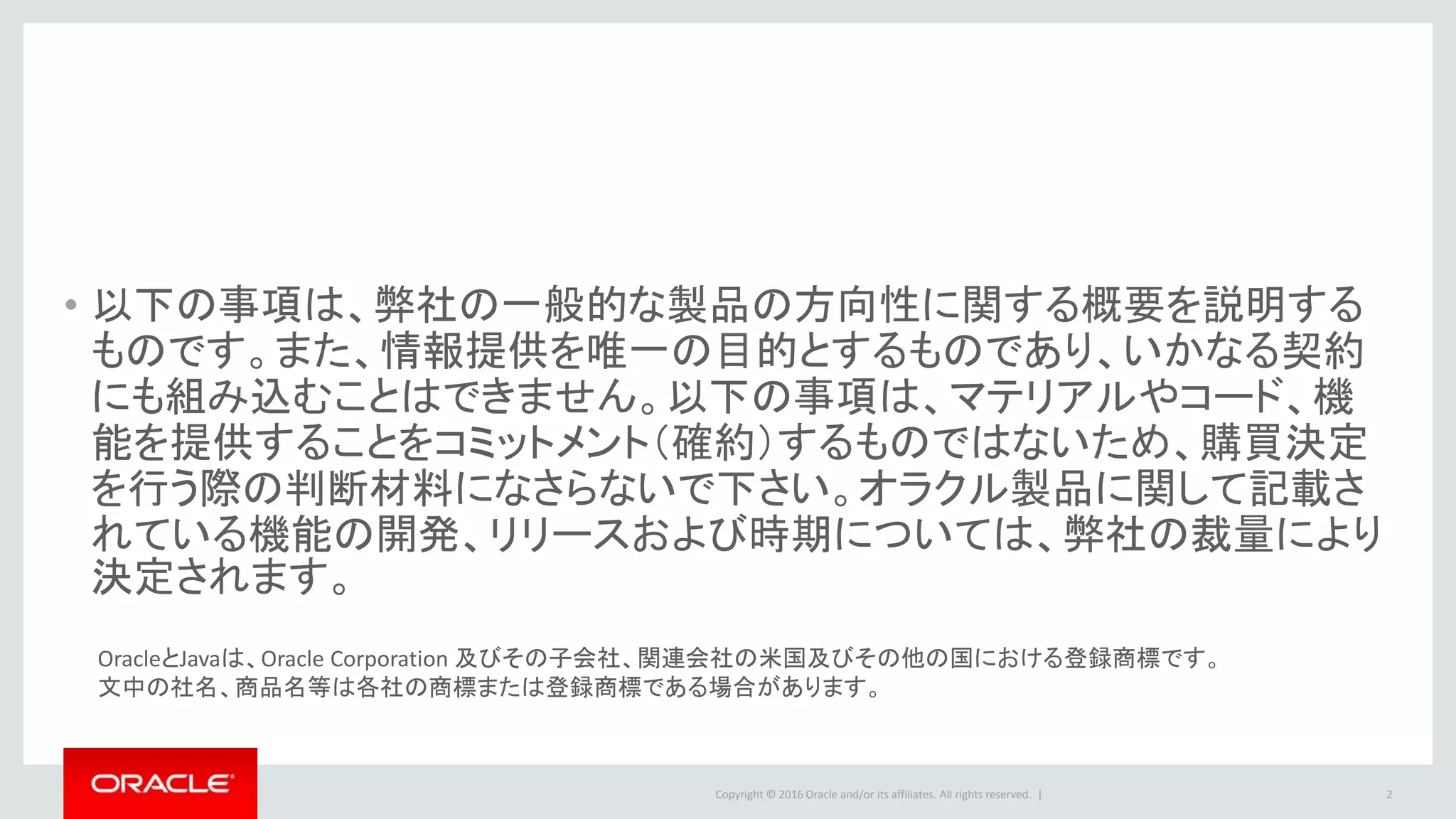

• 以下の事項は、弊社の一般的な製品の方向性に関する概要を説明する
ものです。また、情報提供を唯一の目的とするものであり、いかなる契約
にも組み込むことはできません。以下の事項は、マテリアルやコード、機
能を提供することをコミットメント（確約）するものではないため、購買決定
を行う際の判断材料になさらないで下さい。オラクル製品に関して記載さ
れている機能の開発、リリースおよび時期については、弊社の裁量により
決定されます。
2
OracleとJavaは、Oracle Corporation 及びその子会社、関連会社の米国及びその他の国における登録商標です。
文中の社名、商品名等は各社の商標または登録商標である場合があります。

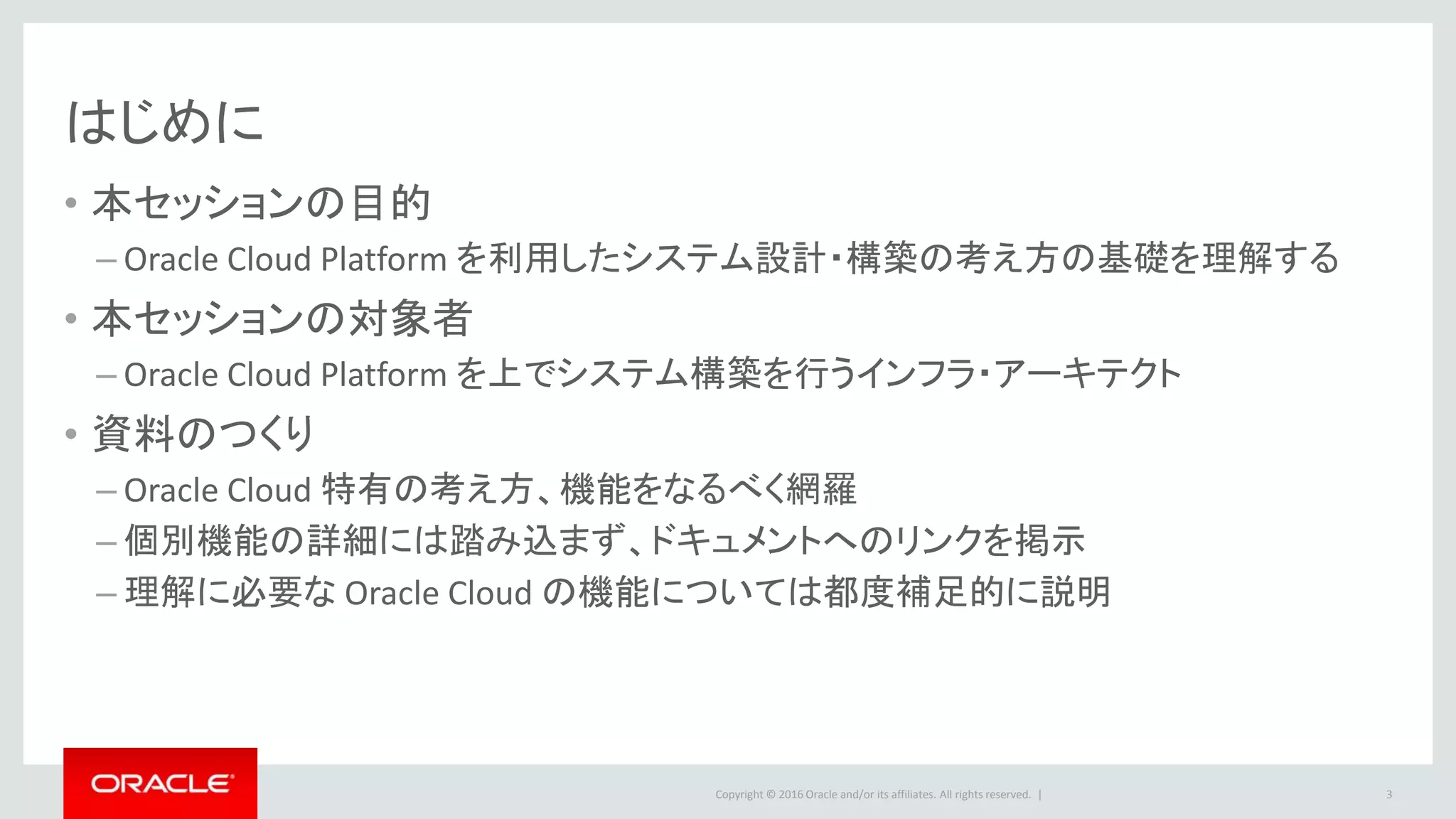

はじめに
• 本セッションの目的
– Oracle Cloud Platform を利用したシステム設計・構築の考え方の基礎を理解する
• 本セッションの対象者
– Oracle Cloud Platform を上でシステム構築を行うインフラ・アーキテクト
• 資料のつくり
– Oracle Cloud 特有の考え方、機能をなるべく網羅
– 個別機能の詳細には踏み込まず、ドキュメントへのリンクを掲示
– 理解に必要な Oracle Cloud の機能については都度補足的に説明
3

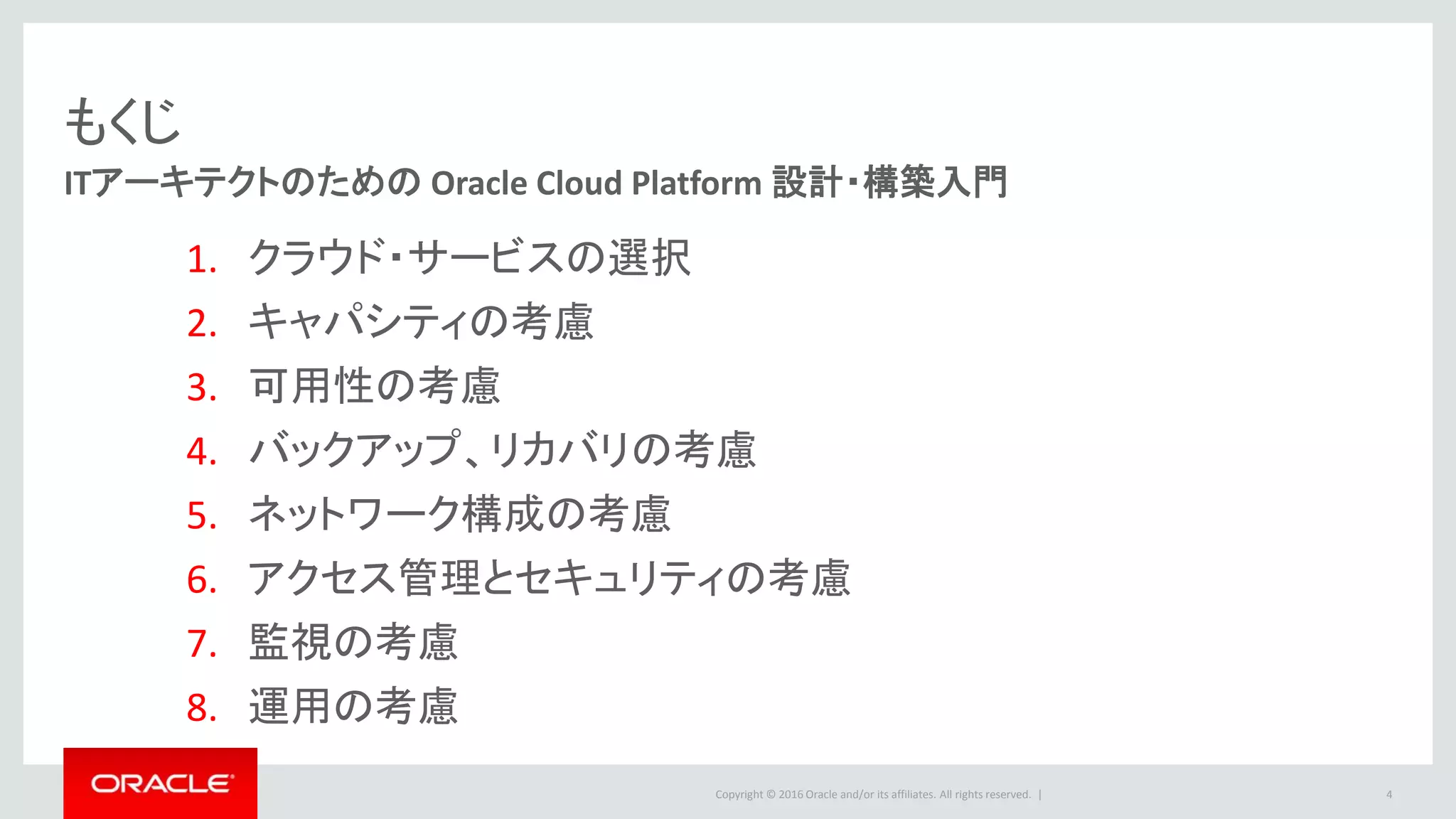

もくじ
ITアーキテクトのための Oracle Cloud Platform 設計・構築入門
1. クラウド・サービスの選択
2. キャパシティの考慮
3. 可用性の考慮
4. バックアップ、リカバリの考慮

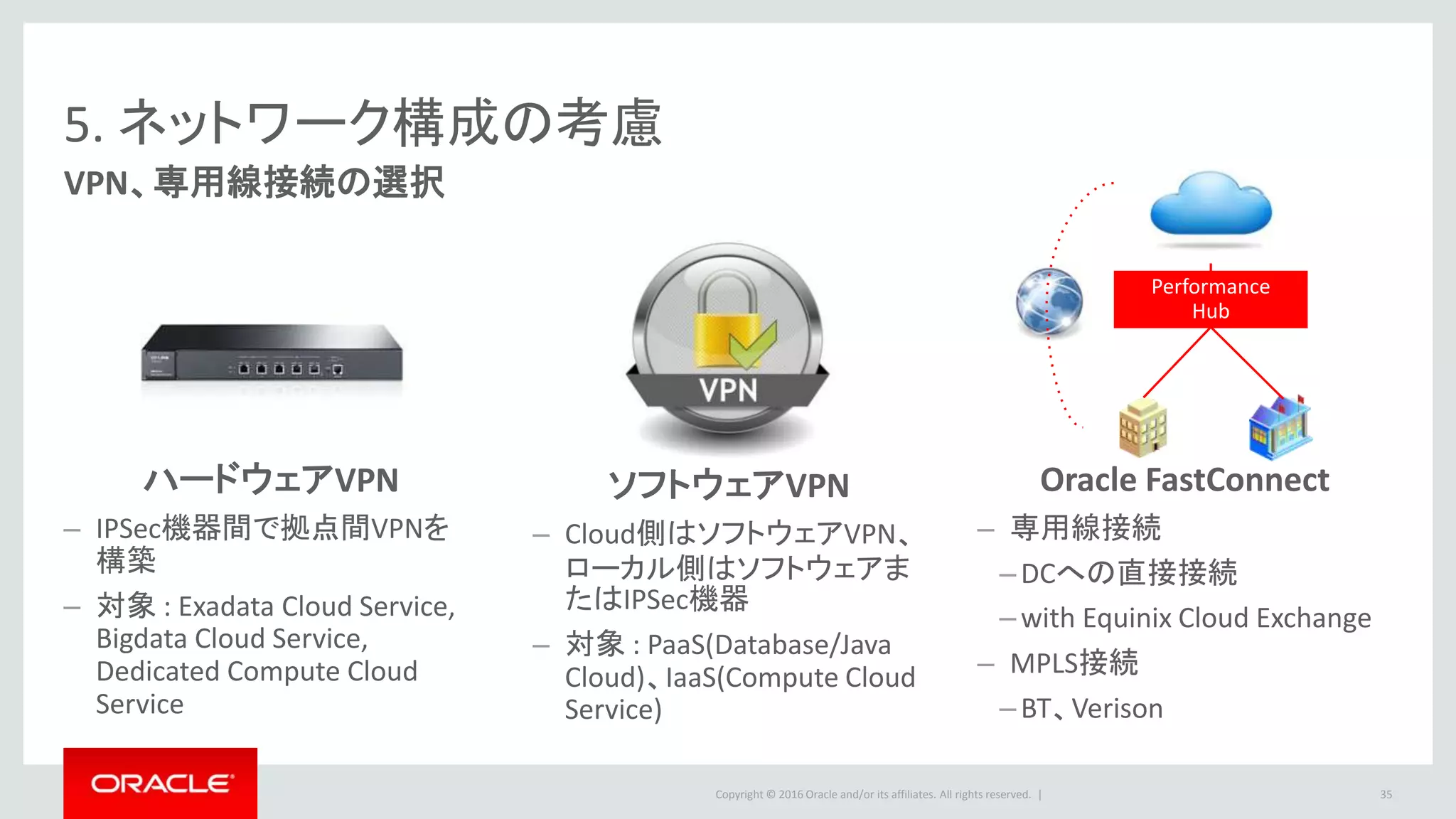

5. ネットワーク構成の考慮

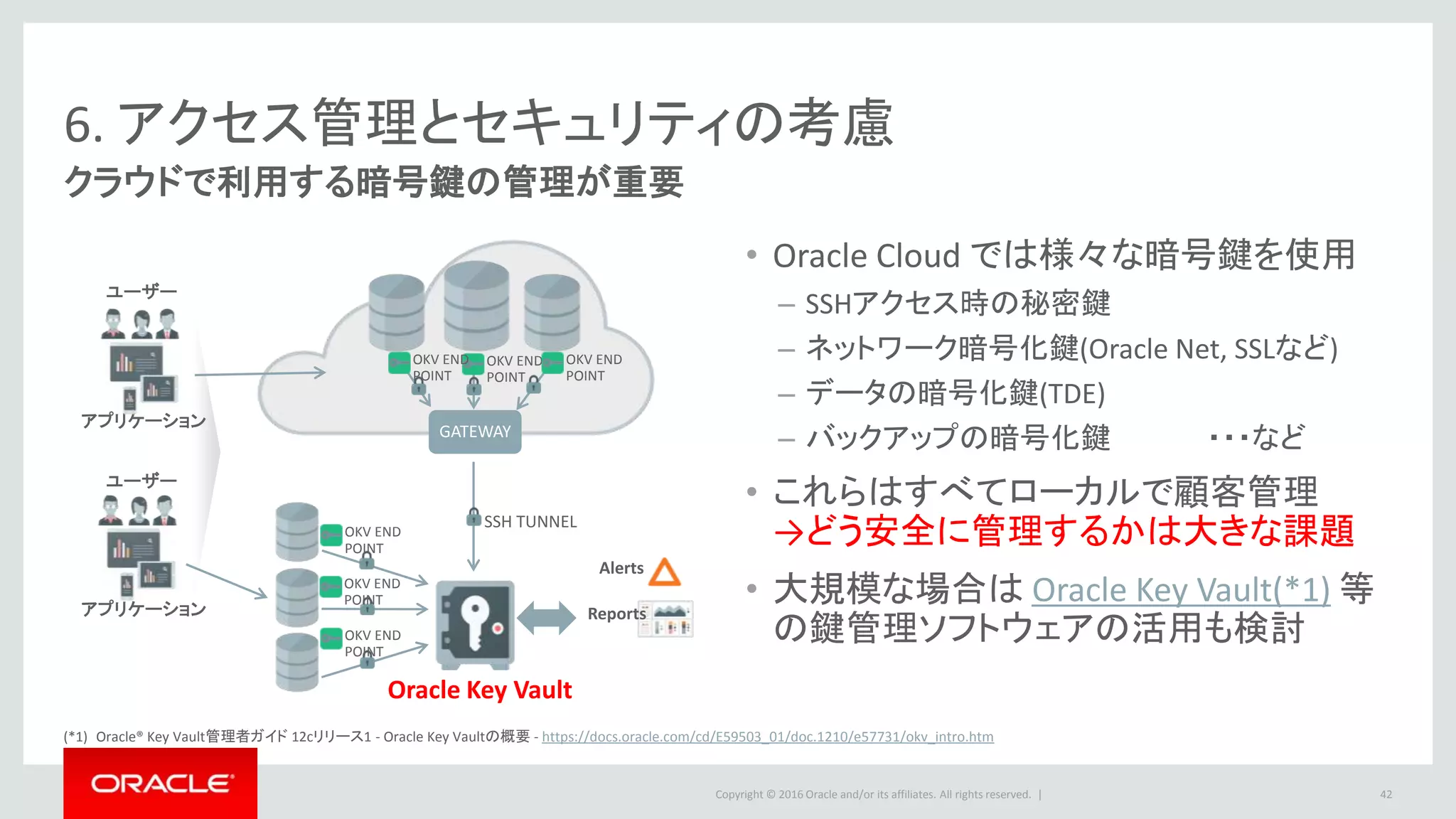

6. アクセス管理とセキュリティの考慮
7. 監視の考慮
8. 運用の考慮
4

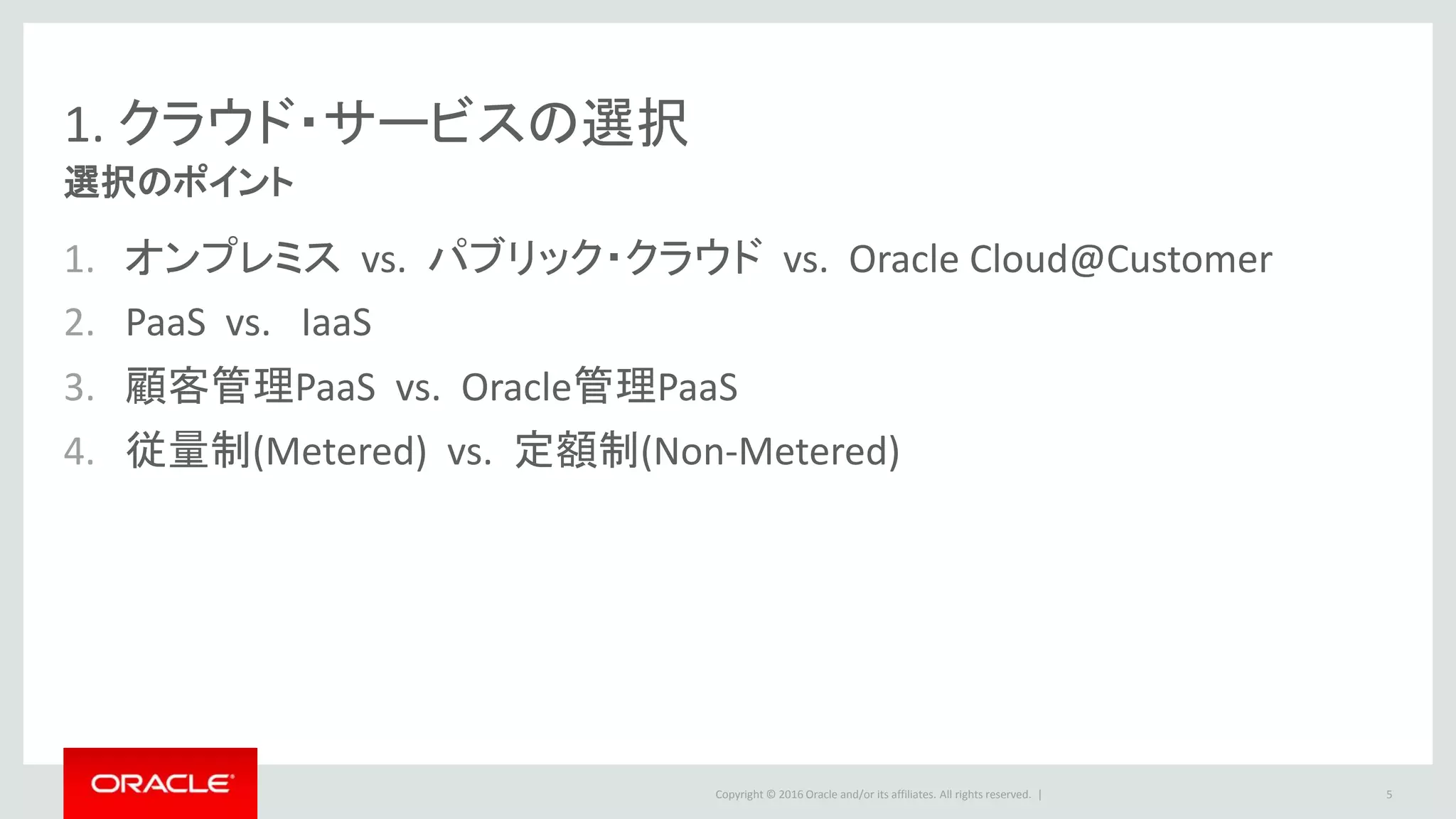

選択のポイント
1. オンプレミス vs. パブリック・クラウド vs. Oracle Cloud@Customer
2. PaaS vs. IaaS
3. 顧客管理PaaS vs. Oracle管理PaaS
4. 従量制(Metered) vs. 定額制(Non-Metered)
5

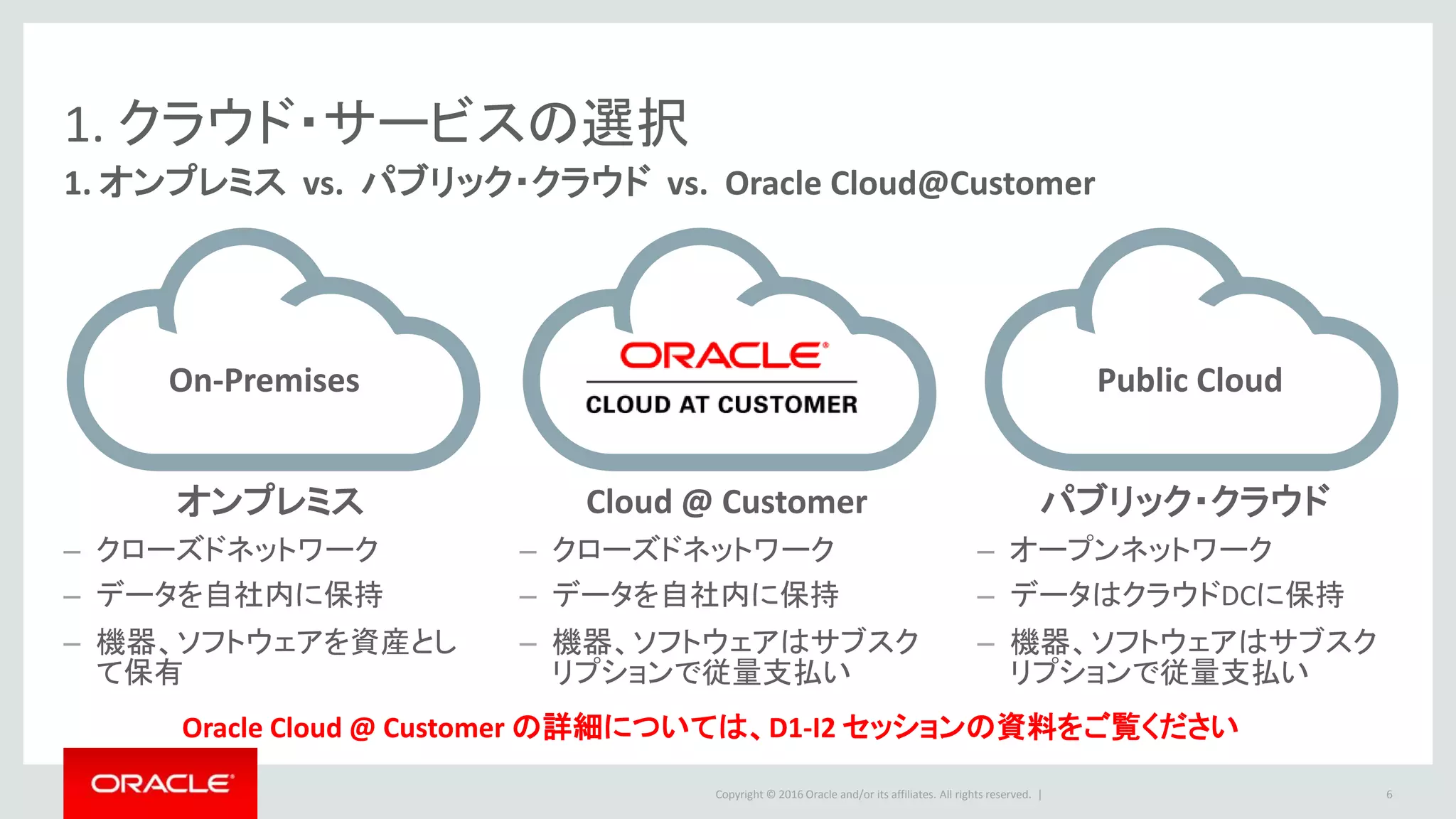

1. オンプレミス vs. パブリック・クラウド vs. Oracle Cloud@Customer
6
Public CloudOn-Premises
オンプレミス
– クローズドネットワーク
– データを自社内に保持
– 機器、ソフトウェアを資産とし
て保有
Cloud @ Customer
– クローズドネットワーク
– データを自社内に保持
– 機器、ソフトウェアはサブスク
リプションで従量支払い
パブリック・クラウド
– オープンネットワーク
– データはクラウドDCに保持
– 機器、ソフトウェアはサブスク
リプションで従量支払い
Oracle Cloud @ Customer の詳細については、D1-I2 セッションの資料をご覧ください

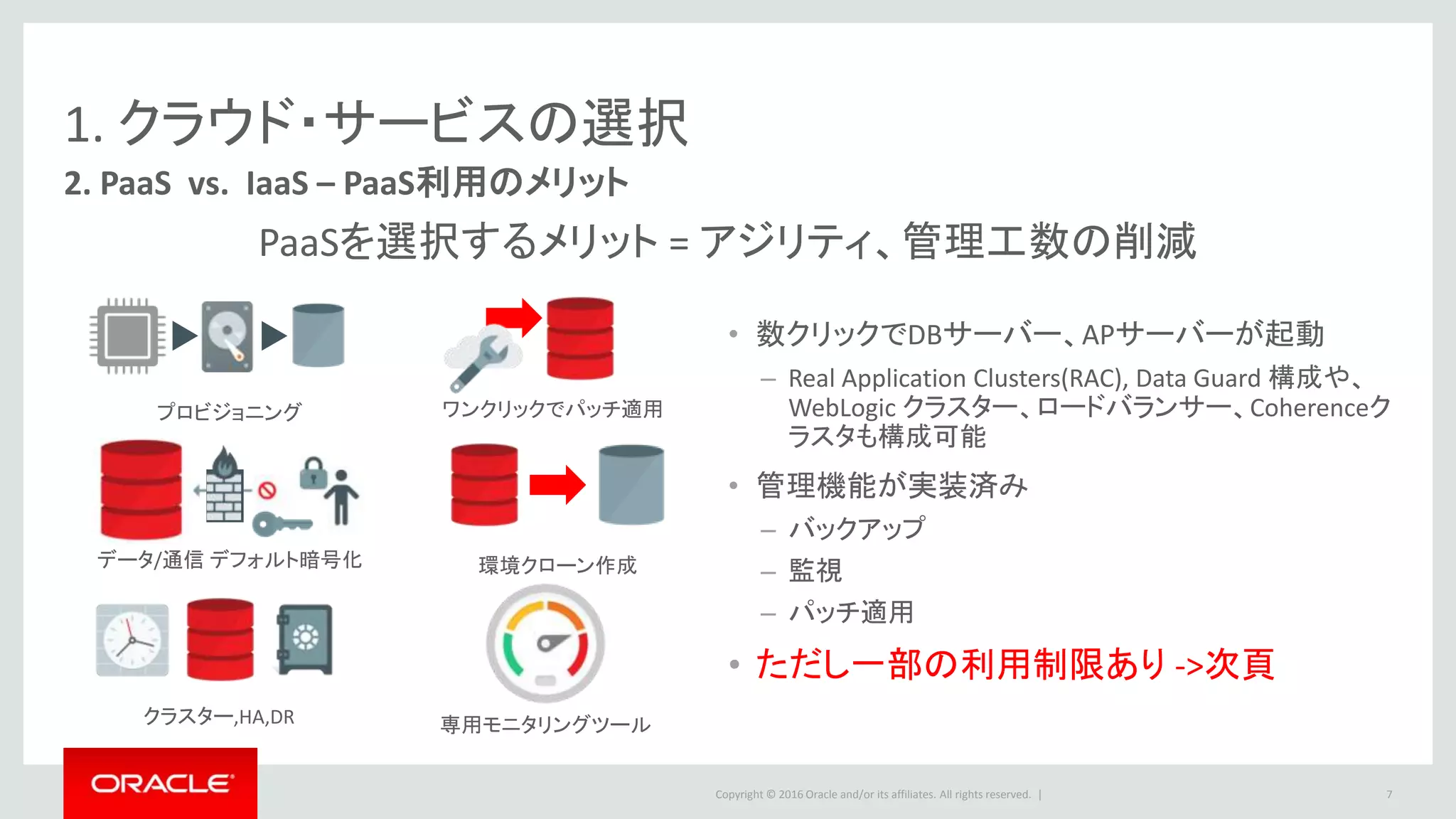

2. PaaS vs. IaaS – PaaS利用のメリット
• 数クリックでDBサーバー、APサーバーが起動
– Real Application Clusters(RAC), Data Guard 構成や、
WebLogic クラスター、ロードバランサー、Coherenceク
ラスタも構成可能
• 管理機能が実装済み
– バックアップ
– 監視
– パッチ適用
• ただし一部の利用制限あり ->次頁
7
PaaSを選択するメリット = アジリティ、管理工数の削減
クラスター,HA,DR
ワンクリックでパッチ適用
データ/通信デフォルト暗号化
プロビジョニング
専用モニタリングツール
環境クローン作成

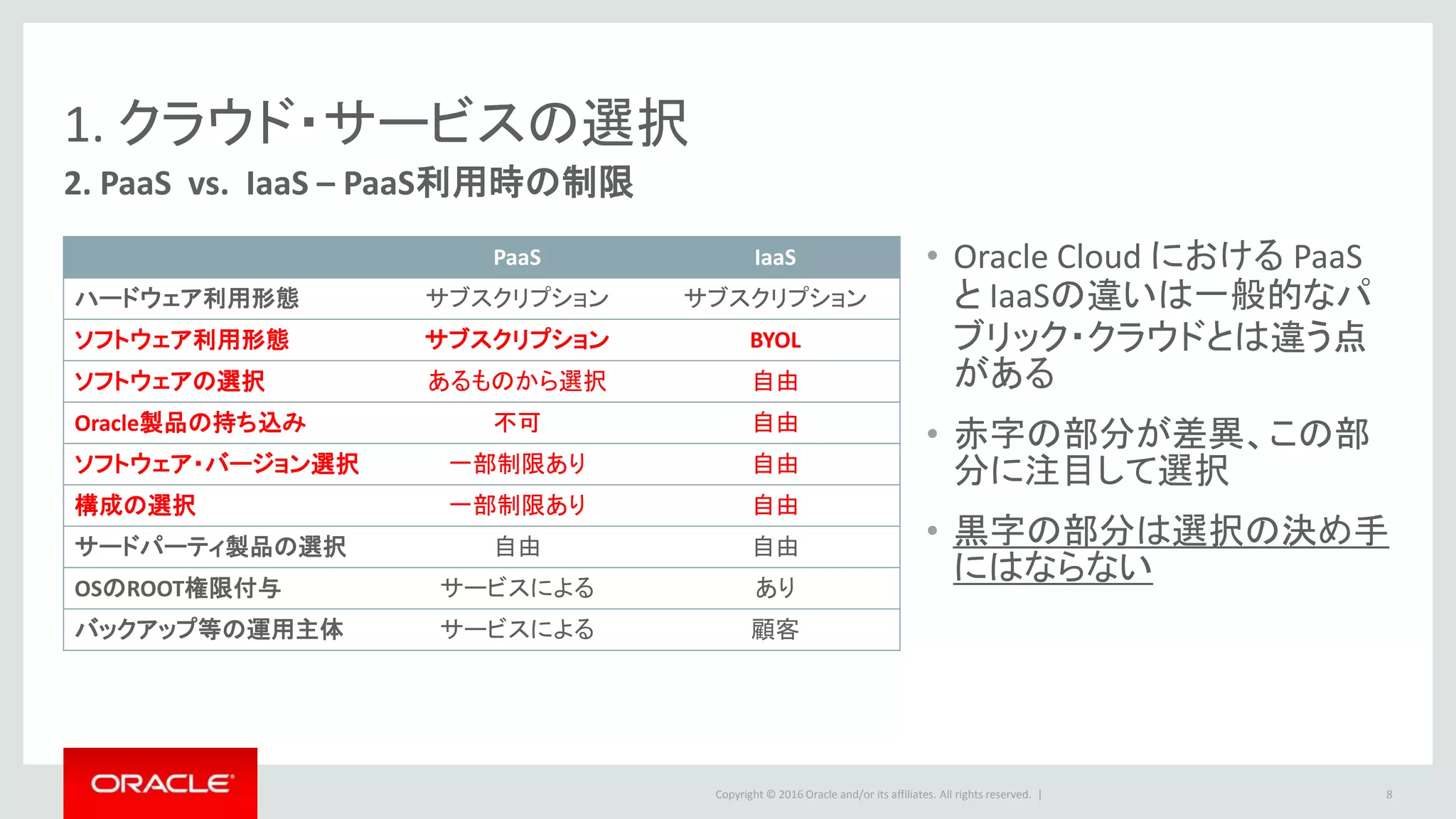

2. PaaS vs. IaaS – PaaS利用時の制限
PaaS IaaS
ハードウェア利用形態サブスクリプションサブスクリプション
ソフトウェア利用形態サブスクリプション BYOL
ソフトウェアの選択あるものから選択自由
Oracle製品の持ち込み不可自由
ソフトウェア・バージョン選択一部制限あり自由
構成の選択一部制限あり自由
サードパーティ製品の選択自由自由
OSのROOT権限付与サービスによるあり
バックアップ等の運用主体サービスによる顧客
8
• Oracle Cloud における PaaS
と IaaSの違いは一般的なパ
ブリック・クラウドとは違う点
がある
• 赤字の部分が差異、この部
分に注目して選択
• 黒字の部分は選択の決め手
にはならない

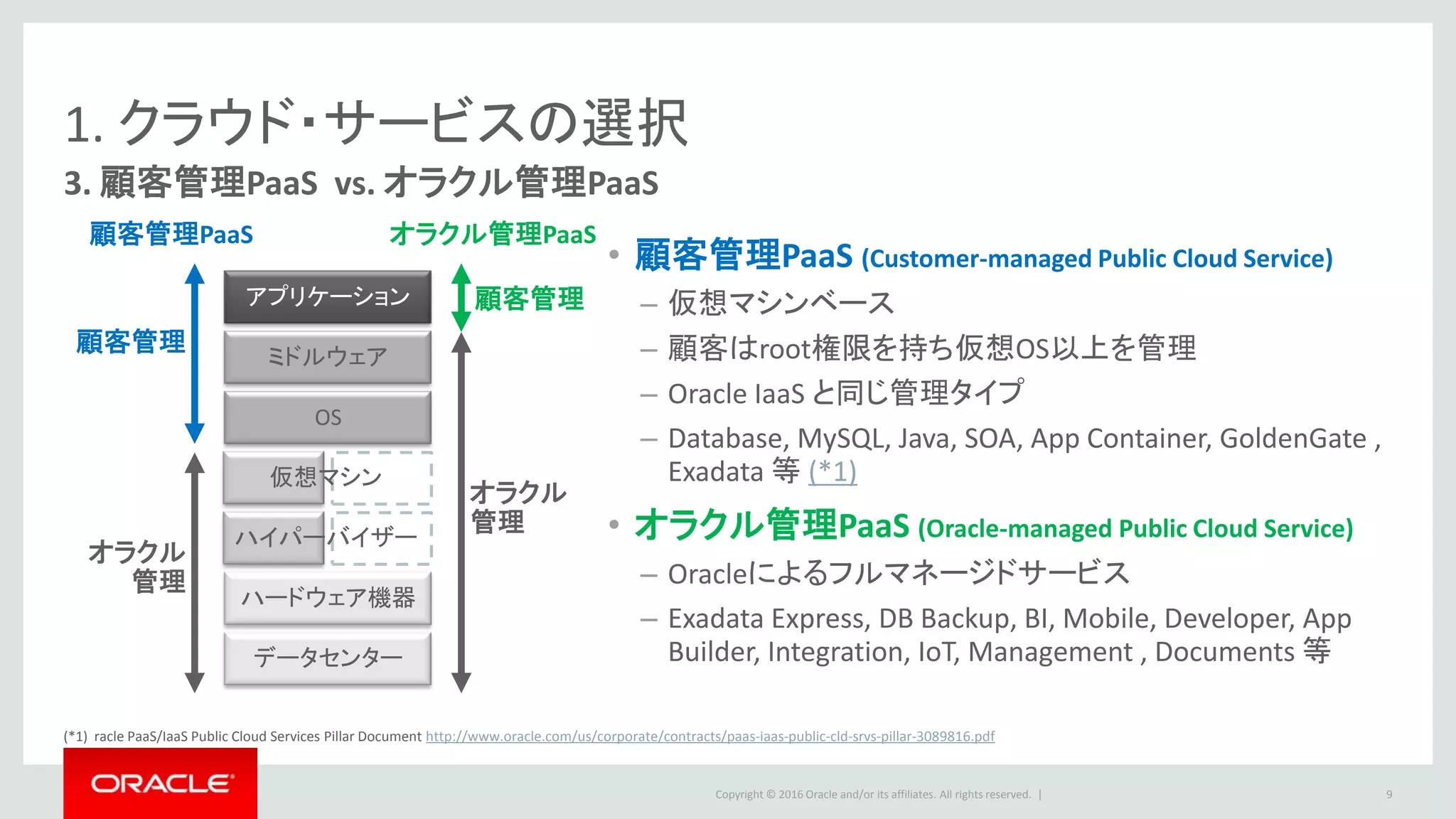

3. 顧客管理PaaS vs. オラクル管理PaaS
• 顧客管理PaaS (Customer-managed Public Cloud Service)
– 仮想マシンベース
– 顧客はroot権限を持ち仮想OS以上を管理
– Oracle IaaS と同じ管理タイプ
– Database, MySQL, Java, SOA, App Container, GoldenGate ,
Exadata 等 (*1)
• オラクル管理PaaS (Oracle-managed Public Cloud Service)
– Oracleによるフルマネージドサービス
– Exadata Express, DB Backup, BI, Mobile, Developer, App
Builder, Integration, IoT, Management , Documents 等
9
(*1) racle PaaS/IaaS Public Cloud Services Pillar Document http://www.oracle.com/us/corporate/contracts/paas-iaas-public-cld-srvs-pillar-3089816.pdf
データセンター
ハードウェア機器
OS
ミドルウェア
アプリケーション
オラクル
管理
顧客管理
顧客管理PaaS オラクル管理PaaS
オラクル
管理
顧客管理
ハイパーバイザー
仮想マシン

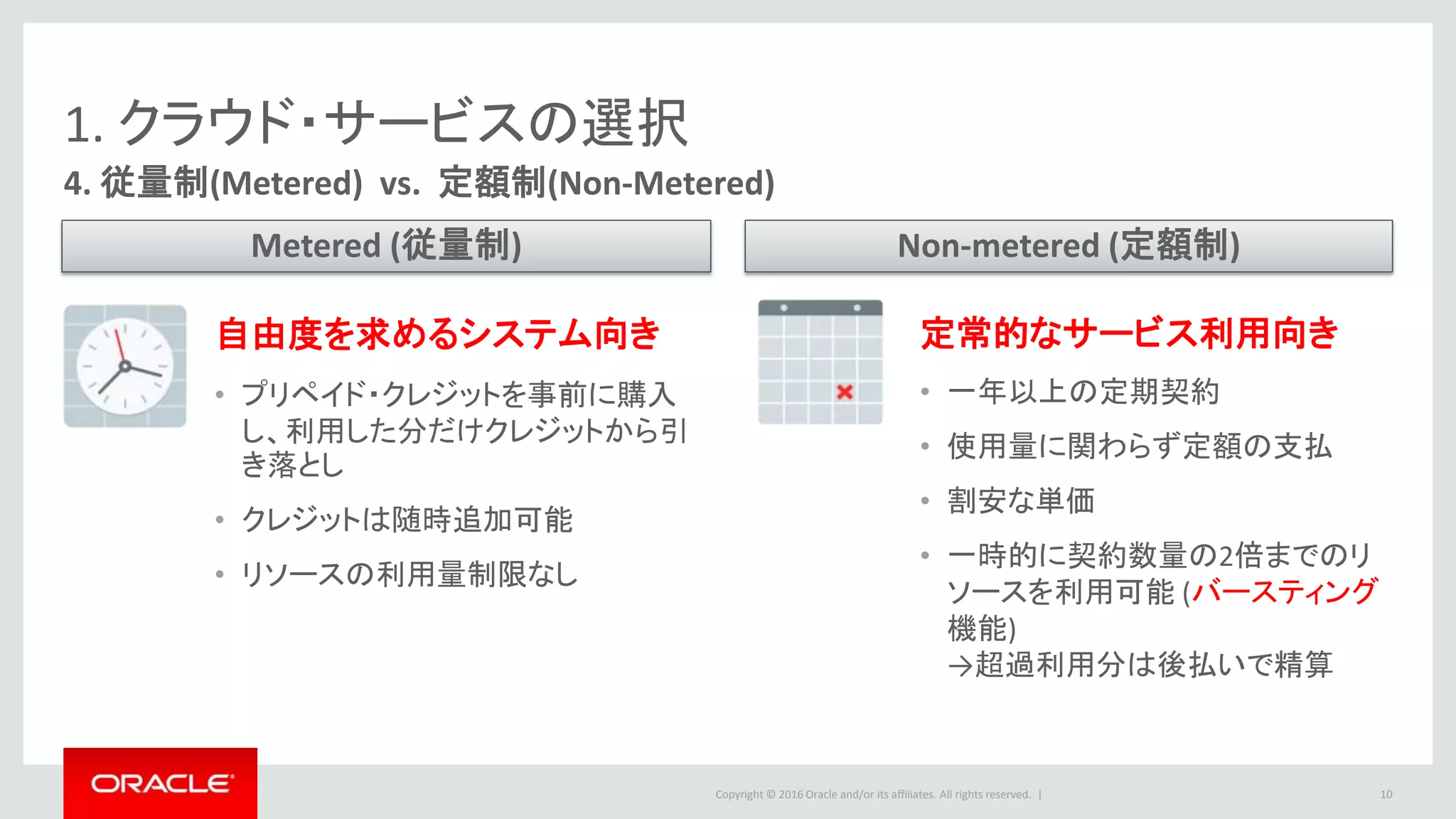

4. 従量制(Metered) vs. 定額制(Non-Metered)
10
Non-metered (定額制)
定常的なサービス利用向き
• 一年以上の定期契約
• 使用量に関わらず定額の支払
• 割安な単価
• 一時的に契約数量の2倍までのリ
ソースを利用可能 (バースティング
機能)
→超過利用分は後払いで精算
Metered (従量制)
自由度を求めるシステム向き
• プリペイド・クレジットを事前に購入
し、利用した分だけクレジットから引
き落とし
• クレジットは随時追加可能
• リソースの利用量制限なし

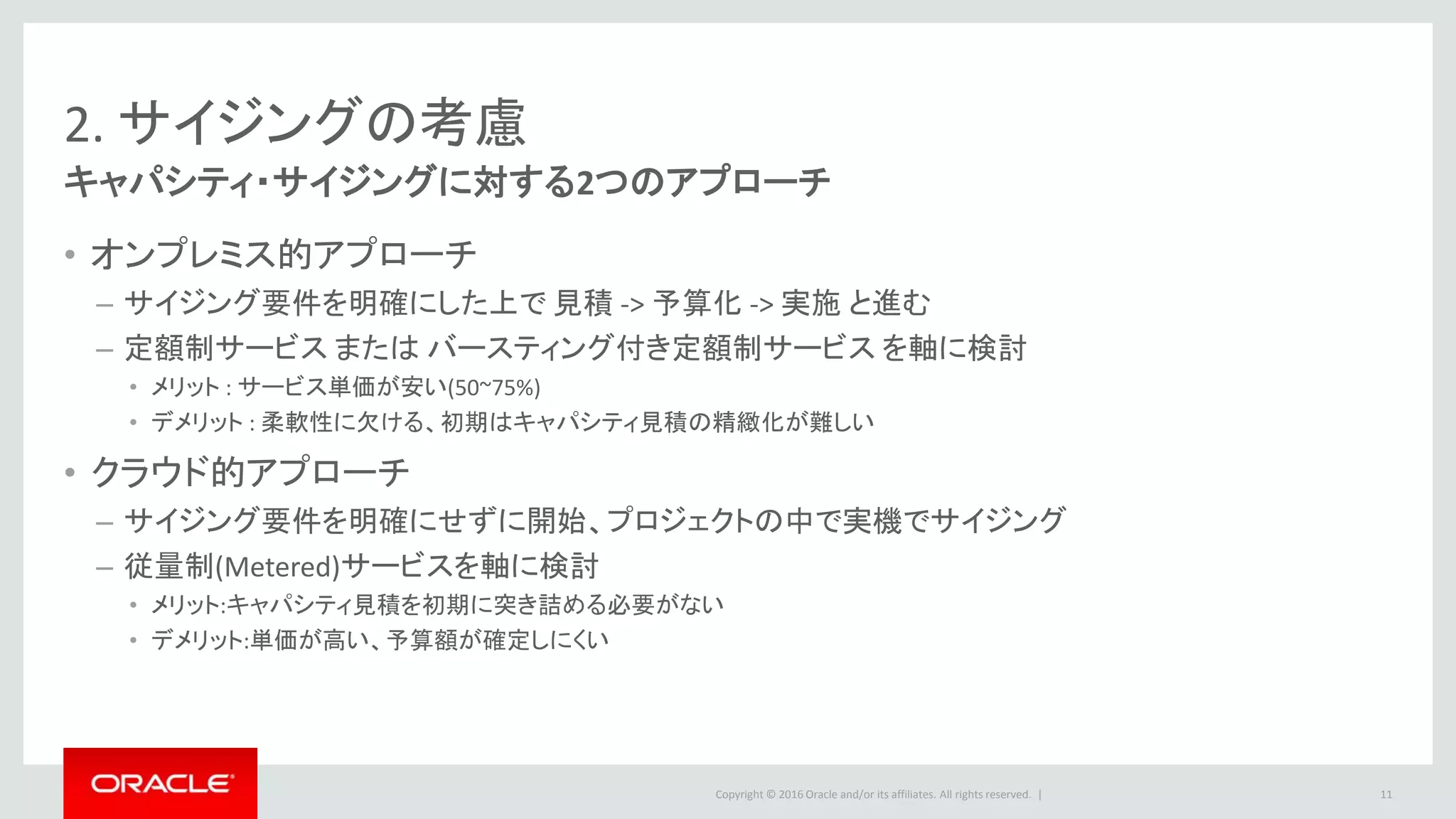

2. サイジングの考慮
キャパシティ・サイジングに対する2つのアプローチ
• オンプレミス的アプローチ
– サイジング要件を明確にした上で見積 -> 予算化 -> 実施と進む
– 定額制サービスまたはバースティング付き定額制サービスを軸に検討
• メリット : サービス単価が安い(50~75%)
• デメリット : 柔軟性に欠ける、初期はキャパシティ見積の精緻化が難しい
• クラウド的アプローチ
– サイジング要件を明確にせずに開始、プロジェクトの中で実機でサイジング
– 従量制(Metered)サービスを軸に検討
• メリット:キャパシティ見積を初期に突き詰める必要がない
• デメリット:単価が高い、予算額が確定しにくい
11

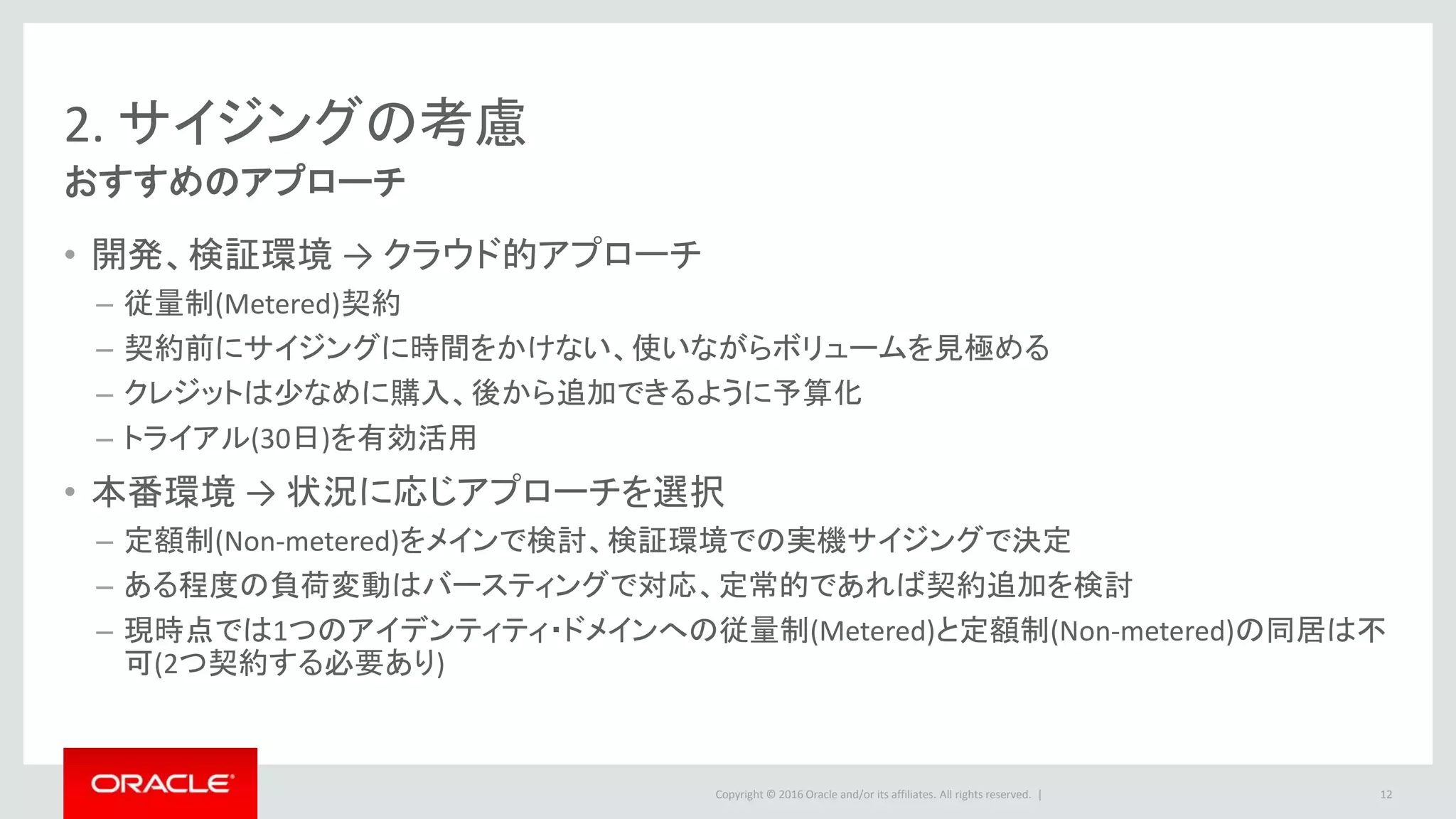

おすすめのアプローチ
12
• 開発、検証環境 → クラウド的アプローチ
– 従量制(Metered)契約
– 契約前にサイジングに時間をかけない、使いながらボリュームを見極める
– クレジットは少なめに購入、後から追加できるように予算化
– トライアル(30日)を有効活用
• 本番環境 → 状況に応じアプローチを選択
– 定額制(Non-metered)をメインで検討、検証環境での実機サイジングで決定
– ある程度の負荷変動はバースティングで対応、定常的であれば契約追加を検討
– 現時点では1つのアイデンティティ・ドメインへの従量制(Metered)と定額制(Non-metered)の同居は不
可(2つ契約する必要あり)

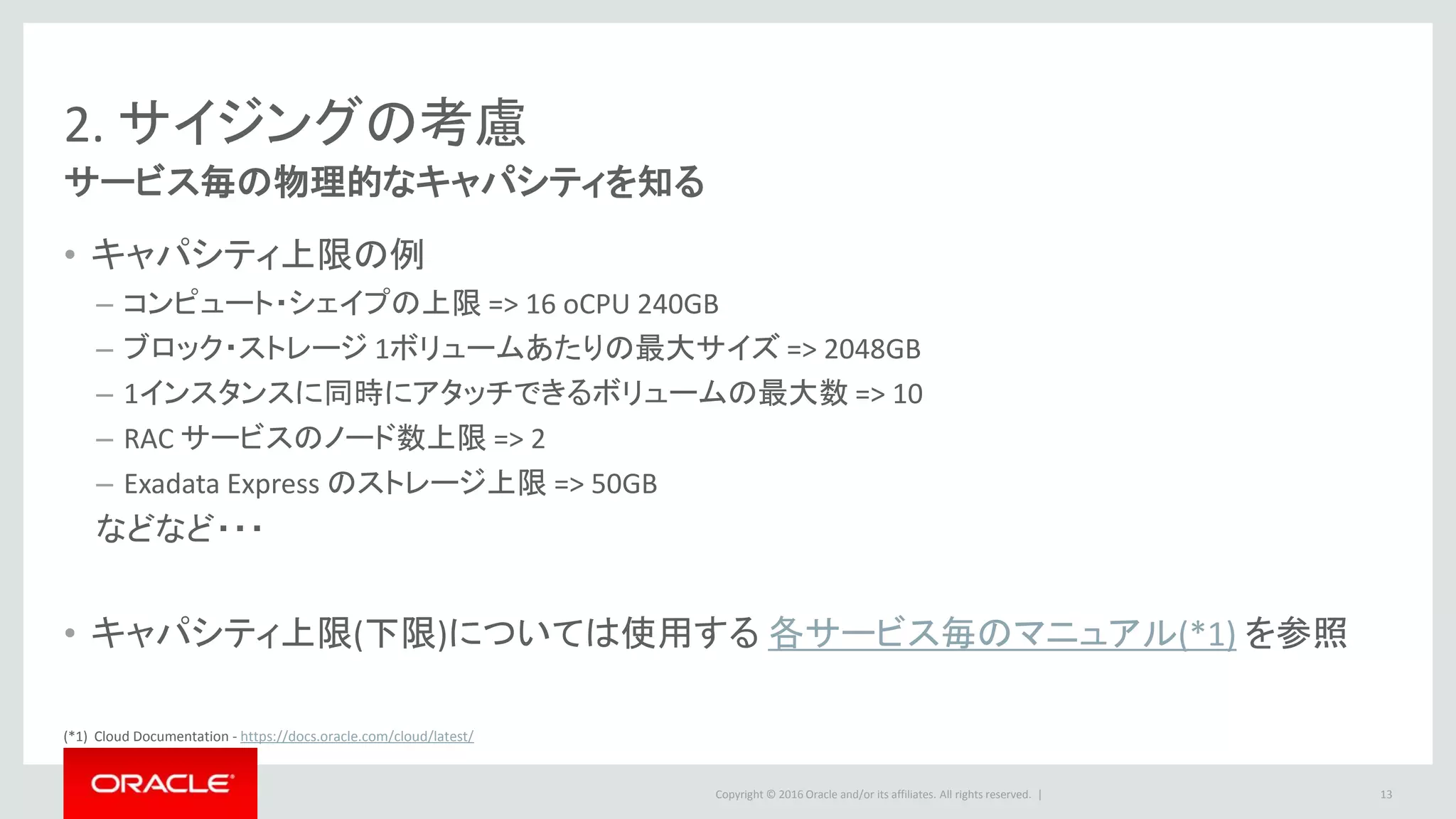

サービス毎の物理的なキャパシティを知る
• キャパシティ上限の例
– コンピュート・シェイプの上限 => 16 oCPU 240GB
– ブロック・ストレージ 1ボリュームあたりの最大サイズ => 2048GB
– 1インスタンスに同時にアタッチできるボリュームの最大数 => 10
– RAC サービスのノード数上限 => 2
– Exadata Express のストレージ上限 => 50GB
などなど・・・
• キャパシティ上限(下限)については使用する各サービス毎のマニュアル(*1) を参照
13
(*1) Cloud Documentation - https://docs.oracle.com/cloud/latest/

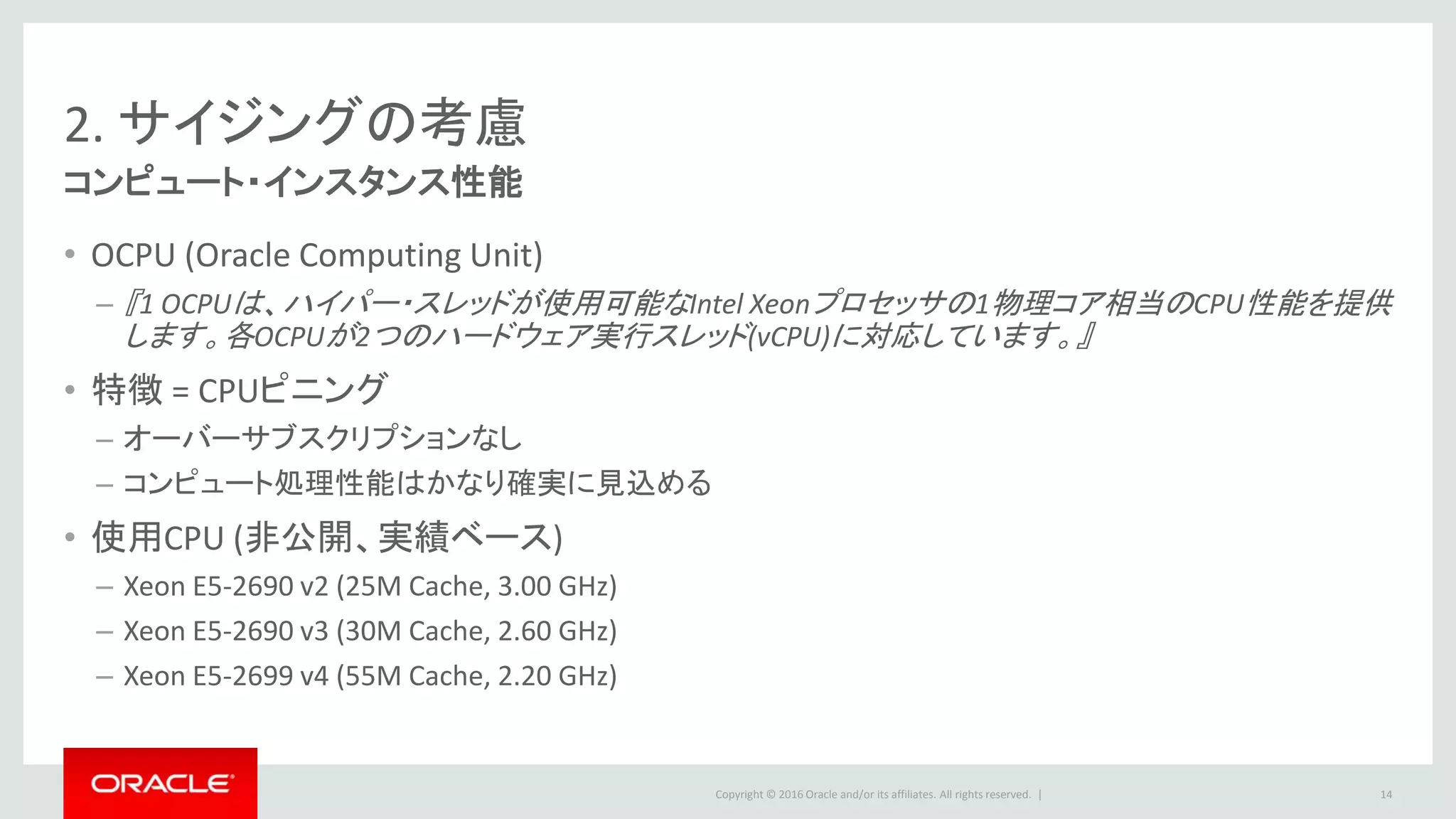

コンピュート・インスタンス性能
• OCPU (Oracle Computing Unit)
– 『1 OCPUは、ハイパー・スレッドが使用可能なIntel Xeonプロセッサの1物理コア相当のCPU性能を提供
します。各OCPUが2つのハードウェア実行スレッド(vCPU)に対応しています。』
• 特徴 = CPUピニング
– オーバーサブスクリプションなし
– コンピュート処理性能はかなり確実に見込める
• 使用CPU (非公開、実績ベース)
– Xeon E5-2690 v2 (25M Cache, 3.00 GHz)
14

data
data

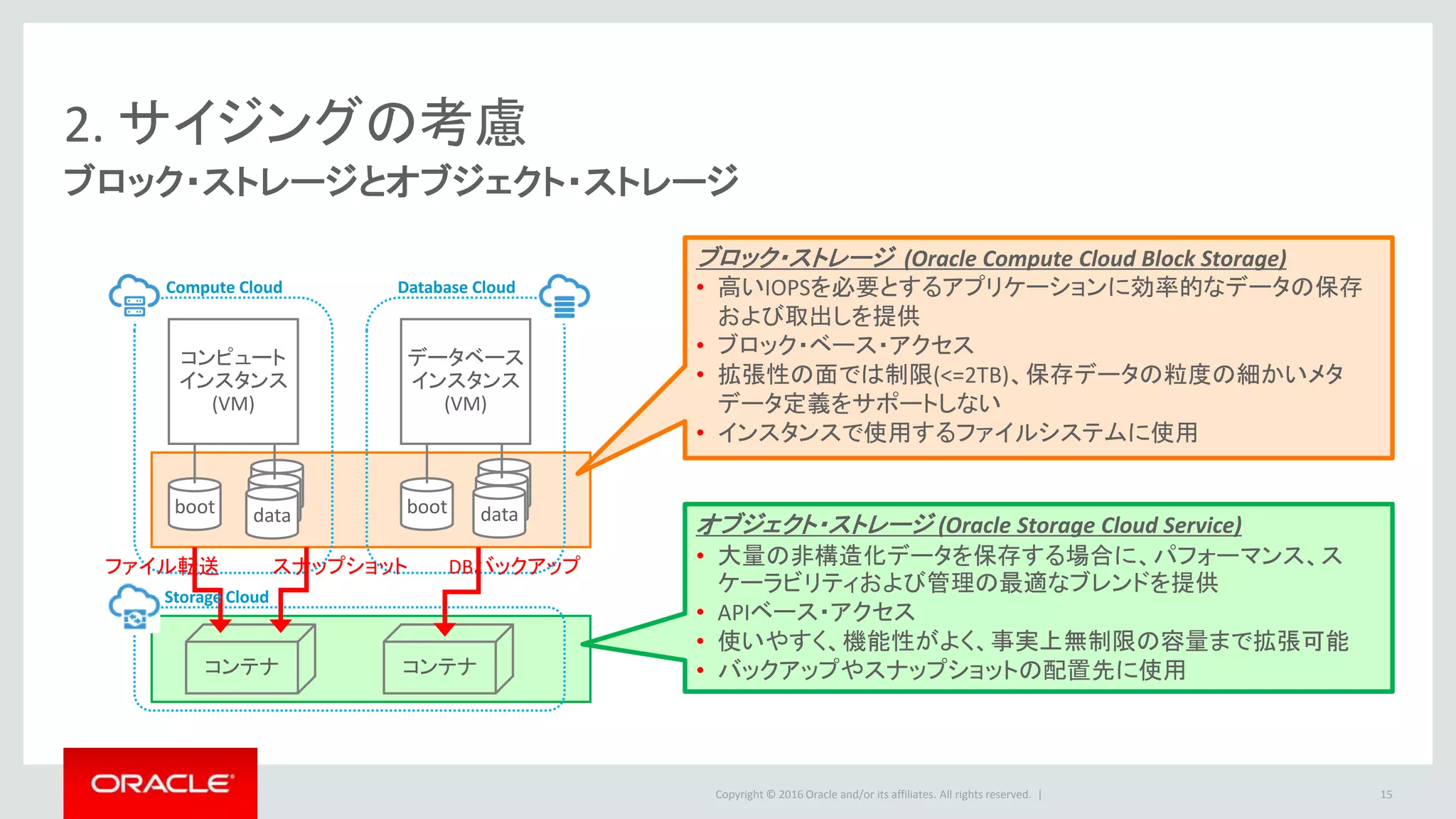

ブロック・ストレージとオブジェクト・ストレージ
15
boot data boot
コンテナコンテナ
Database CloudCompute Cloud
コンピュート
インスタンス
(VM)
data
data
data
データベース
インスタンス
(VM)
DBバックアップスナップショット
Storage Cloud
ファイル転送
ブロック・ストレージ (Oracle Compute Cloud Block Storage)
• 高いIOPSを必要とするアプリケーションに効率的なデータの保存
および取出しを提供
• ブロック・ベース・アクセス
• 拡張性の面では制限(<=2TB)、保存データの粒度の細かいメタ
データ定義をサポートしない
• インスタンスで使用するファイルシステムに使用
オブジェクト・ストレージ (Oracle Storage Cloud Service)
• 大量の非構造化データを保存する場合に、パフォーマンス、ス
ケーラビリティおよび管理の最適なブレンドを提供
• APIベース・アクセス
• 使いやすく、機能性がよく、事実上無制限の容量まで拡張可能
• バックアップやスナップショットの配置先に使用

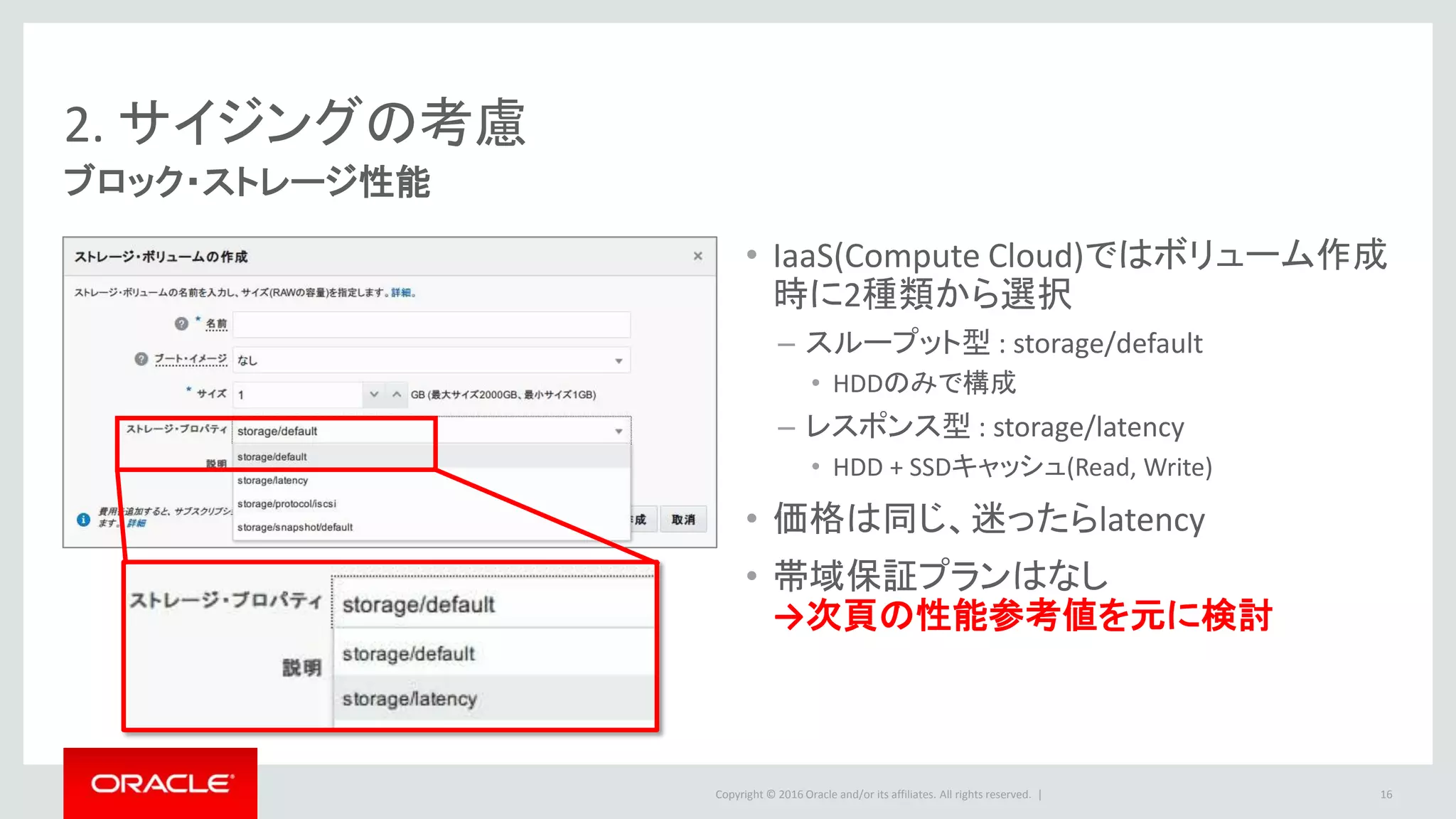

ブロック・ストレージ性能
• IaaS(Compute Cloud)ではボリューム作成
時に2種類から選択
– スループット型 : storage/default
• HDDのみで構成
– レスポンス型 : storage/latency
• HDD + SSDキャッシュ(Read, Write)
• 価格は同じ、迷ったらlatency
• 帯域保証プランはなし
→次頁の性能参考値を元に検討
16

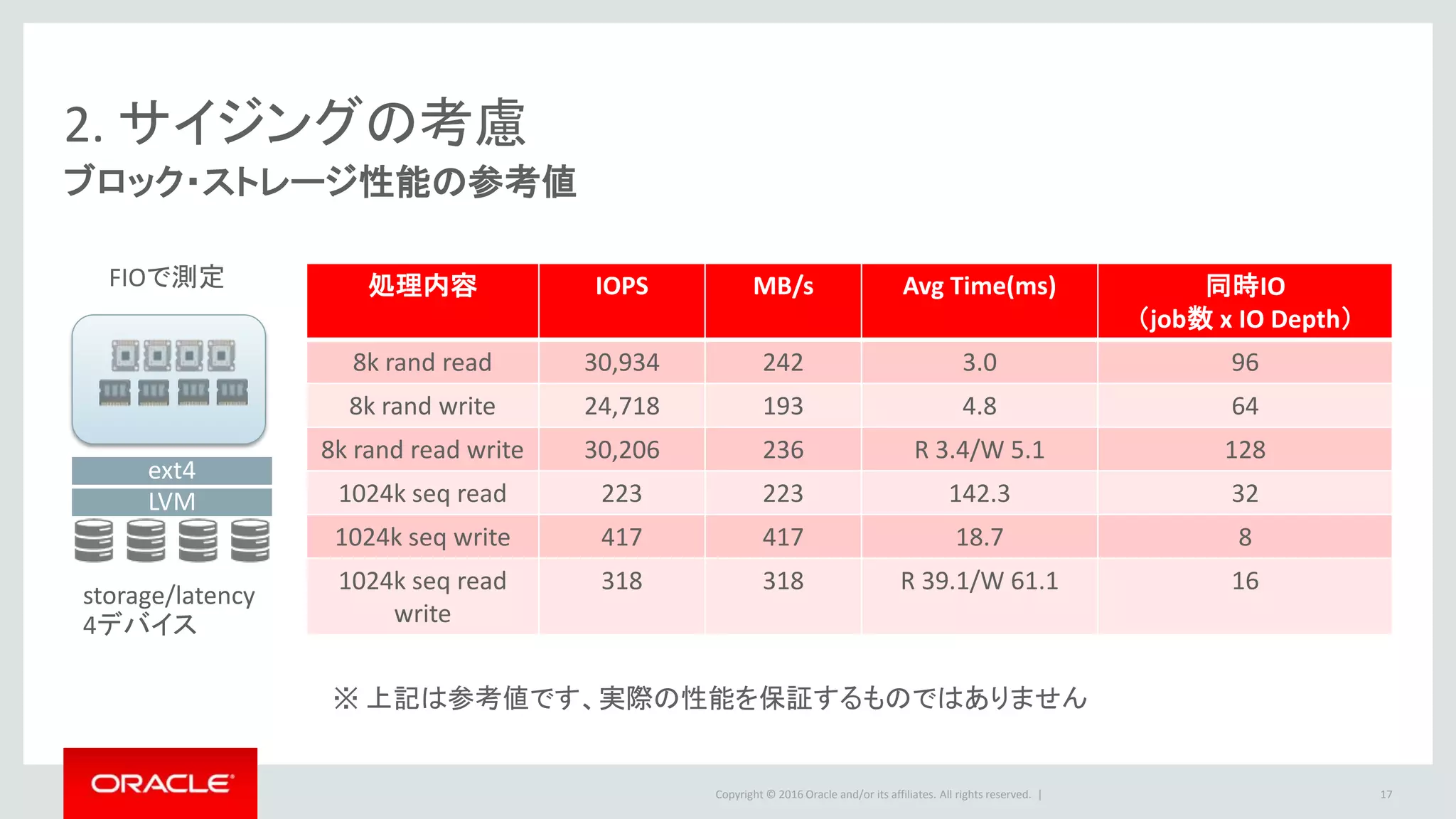

ブロック・ストレージ性能の参考値
処理内容 IOPS MB/s Avg Time(ms) 同時IO
（job数 x IO Depth）
8k rand read 30,934 242 3.0 96
8k rand write 24,718 193 4.8 64
8k rand read write 30,206 236 R 3.4/W 5.1 128
1024k seq read 223 223 142.3 32
1024k seq write 417 417 18.7 8
1024k seq read
write
318 318 R 39.1/W 61.1 16
17
LVM
ext4
storage/latency
4デバイス
FIOで測定
※ 上記は参考値です、実際の性能を保証するものではありません

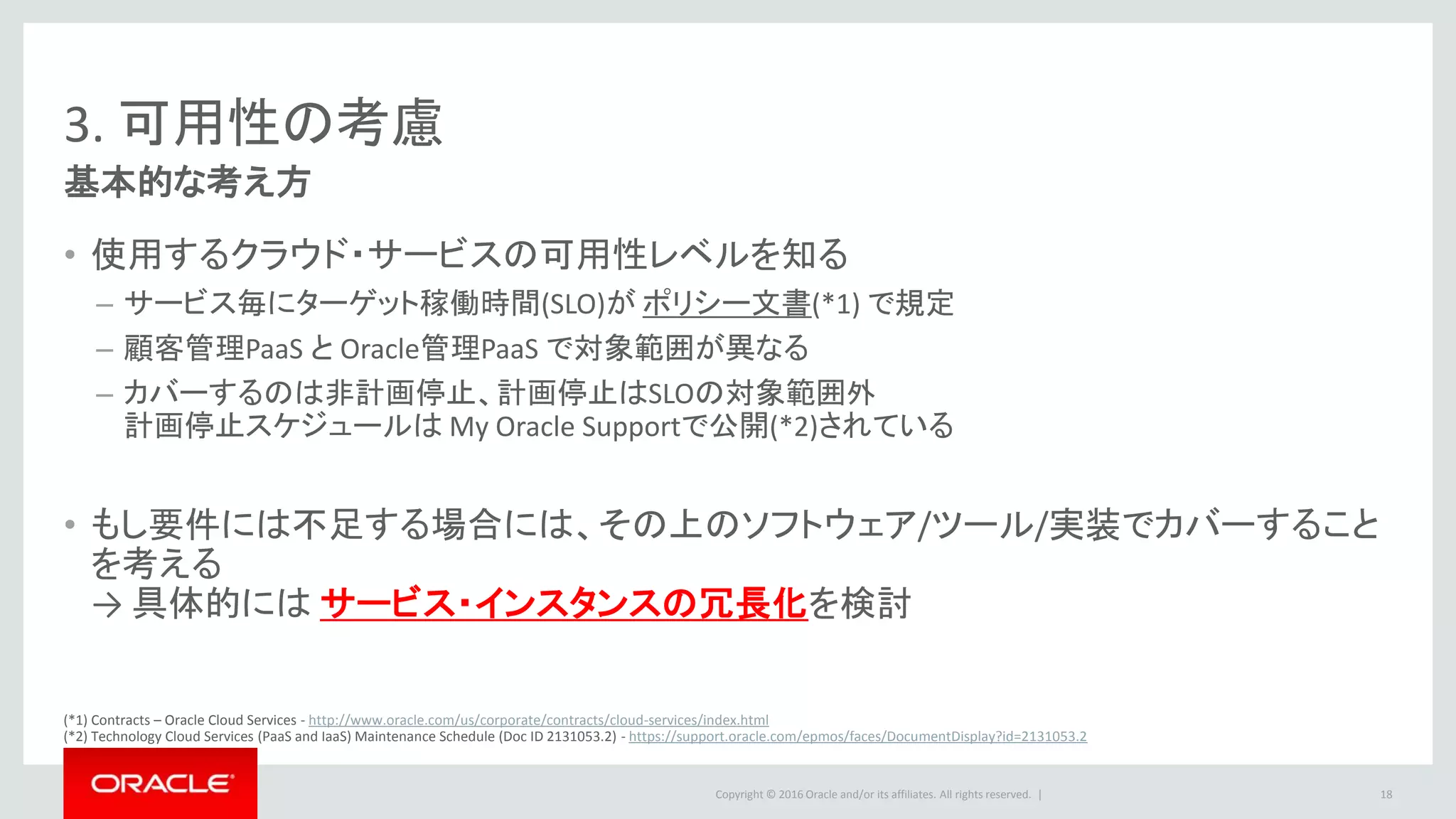

基本的な考え方
• 使用するクラウド・サービスの可用性レベルを知る
– サービス毎にターゲット稼働時間(SLO)がポリシー文書(*1) で規定
– 顧客管理PaaS と Oracle管理PaaS で対象範囲が異なる
– カバーするのは非計画停止、計画停止はSLOの対象範囲外
計画停止スケジュールは My Oracle Supportで公開(*2)されている
• もし要件には不足する場合には、その上のソフトウェア/ツール/実装でカバーすること
を考える
→ 具体的にはサービス・インスタンスの冗長化を検討
18
(*1) Contracts – Oracle Cloud Services - http://www.oracle.com/us/corporate/contracts/cloud-services/index.html
(*2) Technology Cloud Services (PaaS and IaaS) Maintenance Schedule (Doc ID 2131053.2) - https://support.oracle.com/epmos/faces/DocumentDisplay?id=2131053.2

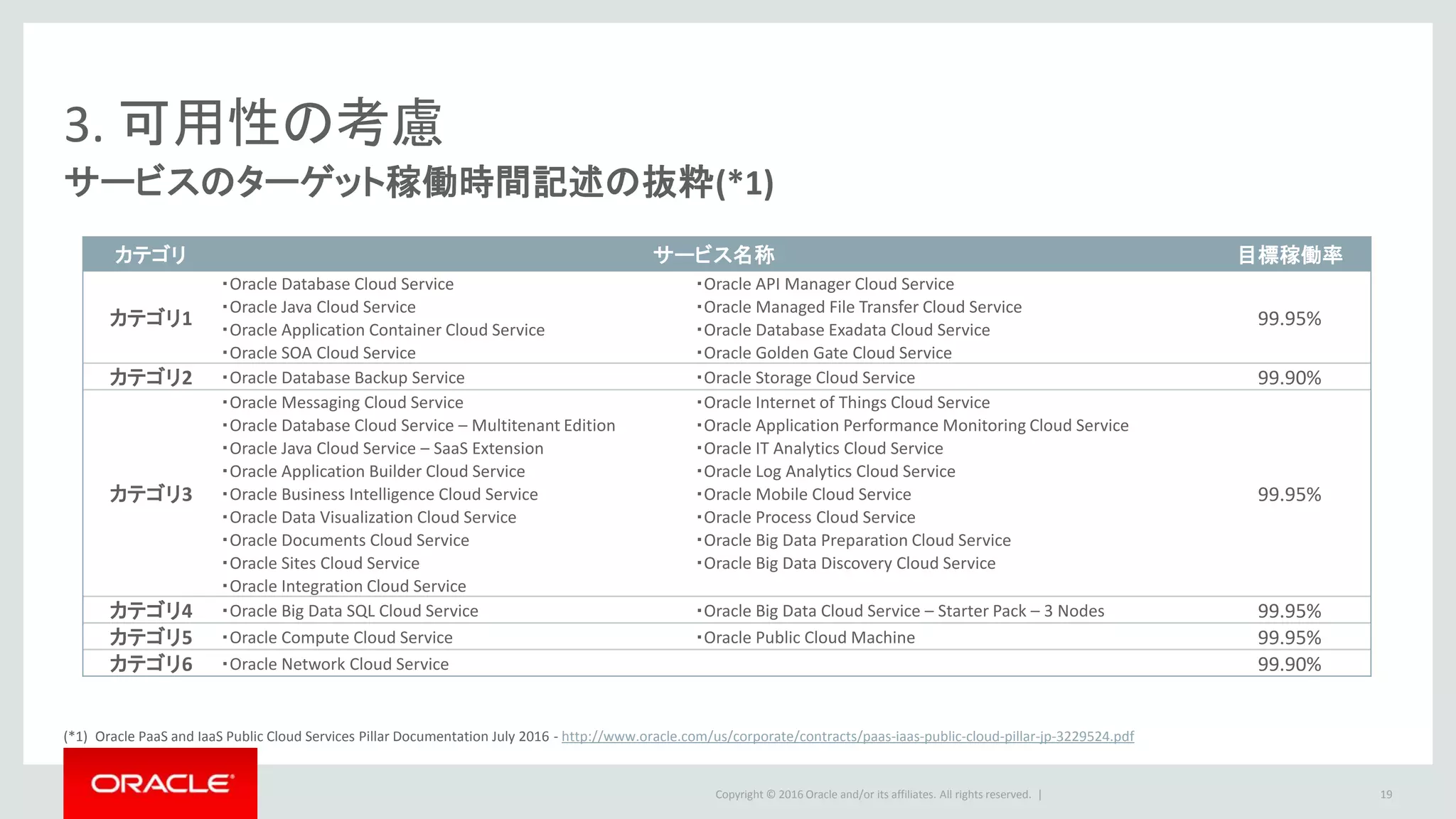

サービスのターゲット稼働時間記述の抜粋(*1)
19
(*1) Oracle PaaS and IaaS Public Cloud Services Pillar Documentation July 2016 - http://www.oracle.com/us/corporate/contracts/paas-iaas-public-cloud-pillar-jp-3229524.pdf
カテゴリサービス名称目標稼働率
カテゴリ1
・Oracle Database Cloud Service ・Oracle API Manager Cloud Service
99.95%
・Oracle Java Cloud Service ・Oracle Managed File Transfer Cloud Service
・Oracle Application Container Cloud Service ・Oracle Database Exadata Cloud Service
・Oracle SOA Cloud Service ・Oracle Golden Gate Cloud Service
カテゴリ2 ・Oracle Database Backup Service ・Oracle Storage Cloud Service 99.90%
カテゴリ3
・Oracle Messaging Cloud Service ・Oracle Internet of Things Cloud Service
99.95%
・Oracle Database Cloud Service – Multitenant Edition ・Oracle Application Performance Monitoring Cloud Service
・Oracle Java Cloud Service – SaaS Extension ・Oracle IT Analytics Cloud Service
・Oracle Application Builder Cloud Service ・Oracle Log Analytics Cloud Service
・Oracle Business Intelligence Cloud Service ・Oracle Mobile Cloud Service
・Oracle Data Visualization Cloud Service ・Oracle Process Cloud Service
・Oracle Documents Cloud Service ・Oracle Big Data Preparation Cloud Service
・Oracle Sites Cloud Service ・Oracle Big Data Discovery Cloud Service
・Oracle Integration Cloud Service
カテゴリ4 ・Oracle Big Data SQL Cloud Service ・Oracle Big Data Cloud Service – Starter Pack – 3 Nodes 99.95%
カテゴリ5 ・Oracle Compute Cloud Service ・Oracle Public Cloud Machine 99.95%
カテゴリ6 ・Oracle Network Cloud Service 99.90%

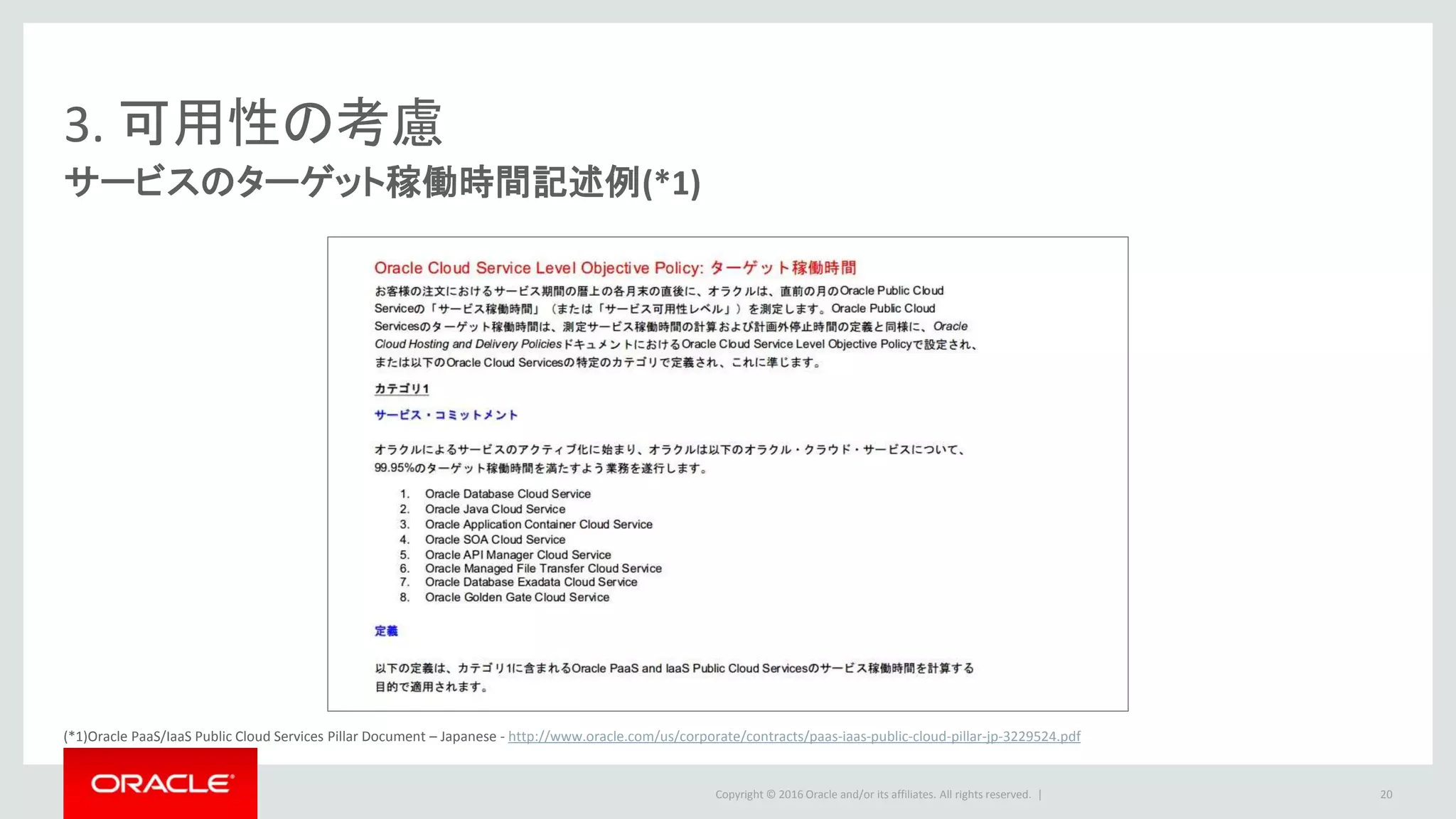

サービスのターゲット稼働時間記述例(*1)
20
(*1)Oracle PaaS/IaaS Public Cloud Services Pillar Document – Japanese - http://www.oracle.com/us/corporate/contracts/paas-iaas-public-cloud-pillar-jp-3229524.pdf

緑：インスタンス
(VM）停止なし
赤：インスタンス
停止の可能性あり

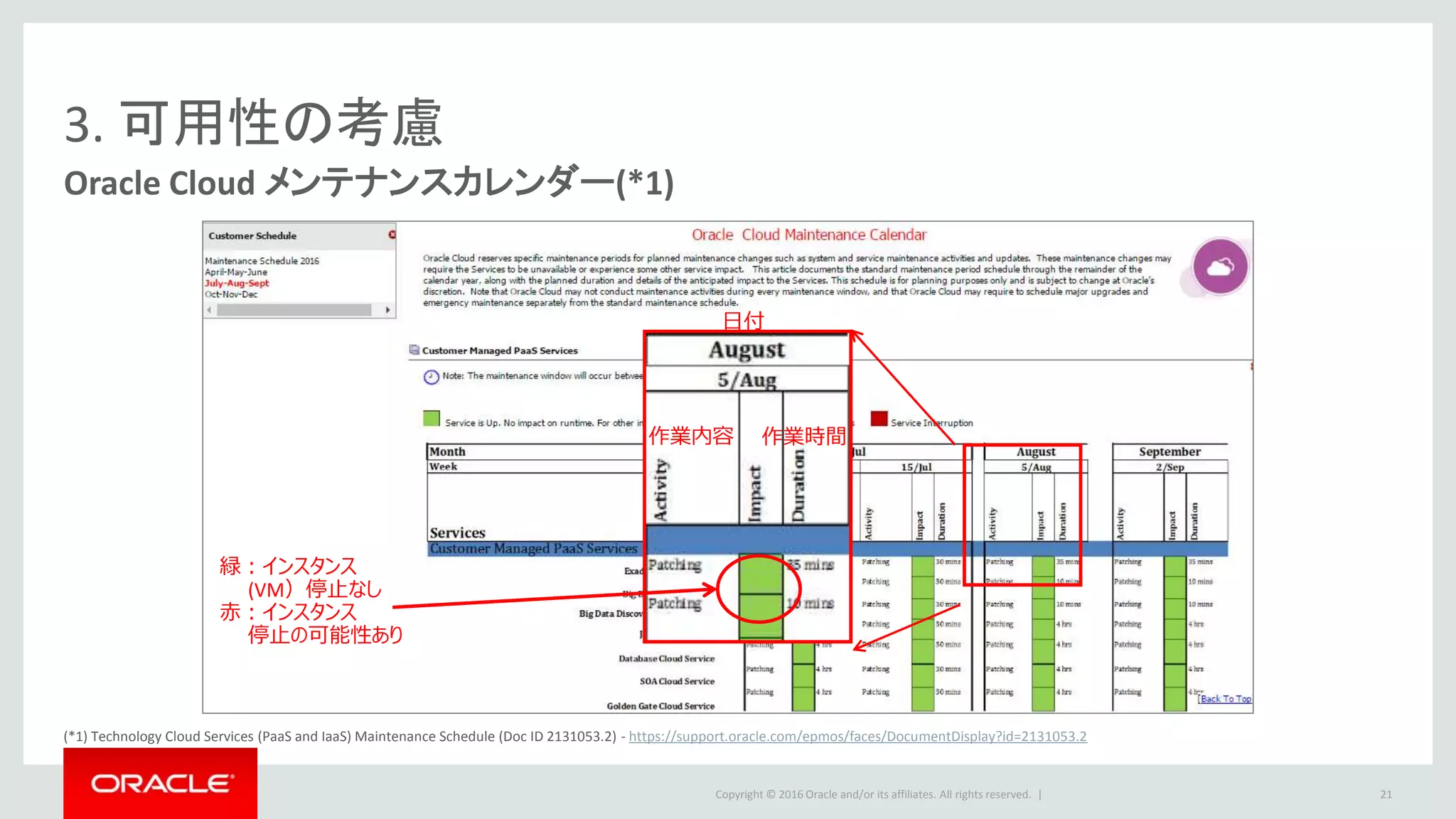

Oracle Cloud メンテナンスカレンダー(*1)
21
作業内容作業時間
日付
(*1) Technology Cloud Services (PaaS and IaaS) Maintenance Schedule (Doc ID 2131053.2) - https://support.oracle.com/epmos/faces/DocumentDisplay?id=2131053.2

DC2DC1

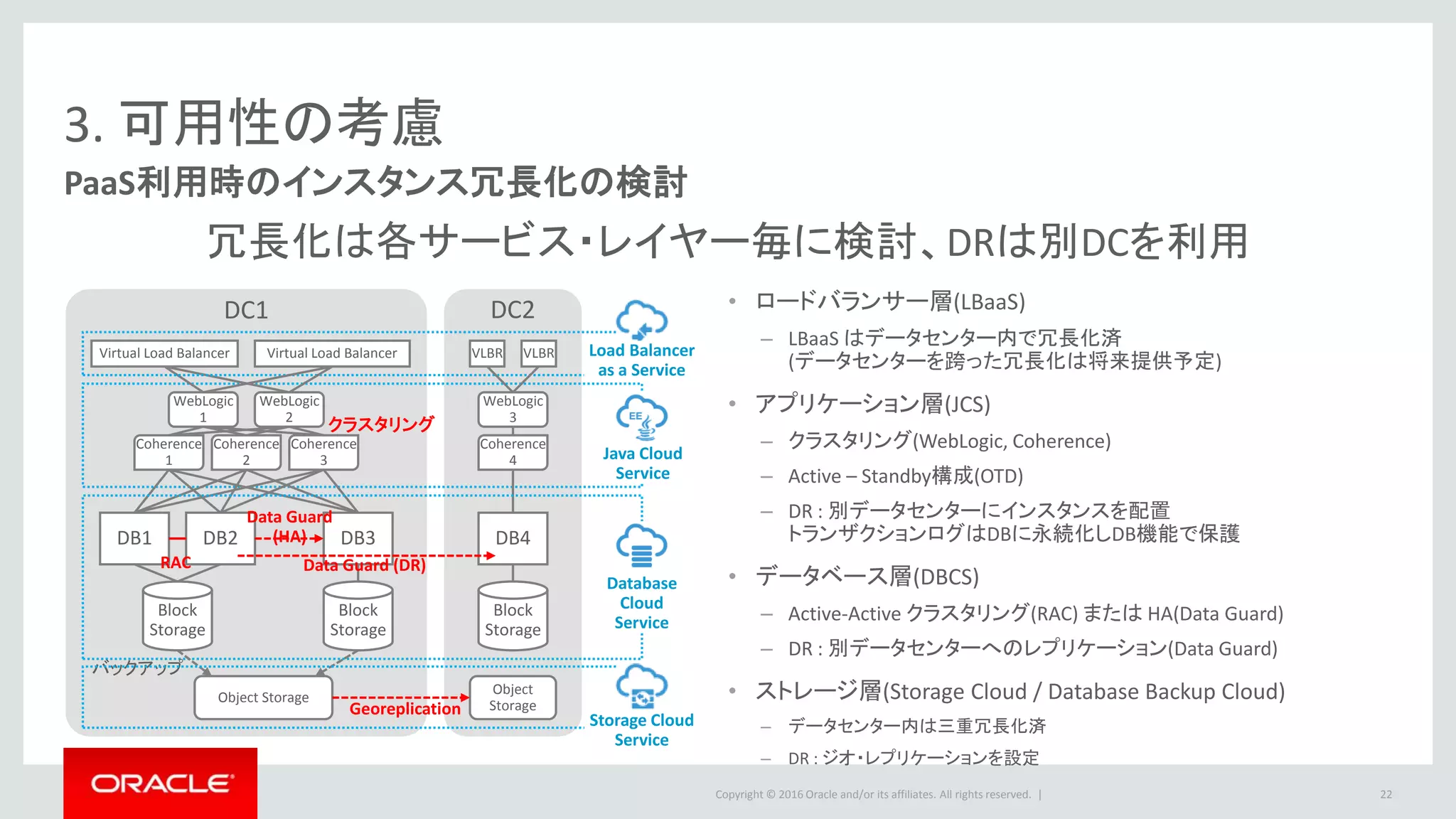

PaaS利用時のインスタンス冗長化の検討
22
冗長化は各サービス・レイヤー毎に検討、DRは別DCを利用
Block
Storage
DB1 DB2 DB3 DB4
Block
Storage
Block
Storage
Coherence
1
Coherence
2
Coherence
3
WebLogic
1
WebLogic
2
WebLogic
3
Coherence
4
Virtual Load Balancer VLBR
Object Storage
Object
StorageGeoreplication
バックアップ
RAC
Data Guard
(HA)
Data Guard (DR)
• ロードバランサー層(LBaaS)
– LBaaS はデータセンター内で冗長化済
(データセンターを跨った冗長化は将来提供予定)
• アプリケーション層(JCS)
– クラスタリング(WebLogic, Coherence)
– Active – Standby構成(OTD)
– DR : 別データセンターにインスタンスを配置
トランザクションログはDBに永続化しDB機能で保護
• データベース層(DBCS)
– Active-Active クラスタリング(RAC) または HA(Data Guard)
– DR : 別データセンターへのレプリケーション(Data Guard)
• ストレージ層(Storage Cloud / Database Backup Cloud)
– データセンター内は三重冗長化済
– DR : ジオ・レプリケーションを設定
クラスタリング
Virtual Load Balancer VLBR
Java Cloud
Service
Database
Cloud
Service
Load Balancer
as a Service
Storage Cloud
Service

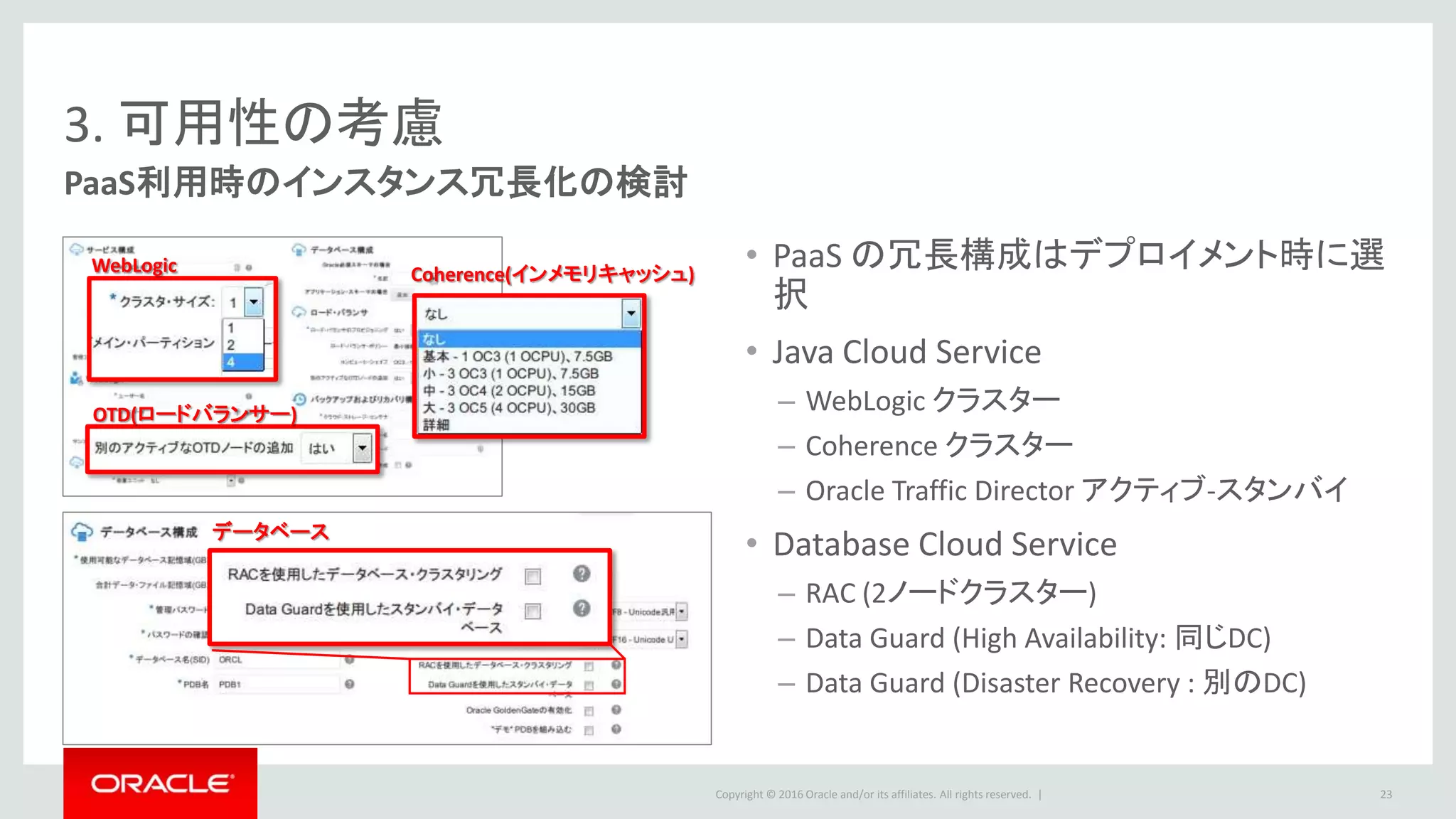

PaaS利用時のインスタンス冗長化の検討
23
• PaaS の冗長構成はデプロイメント時に選
択
• Java Cloud Service
– WebLogic クラスター
– Coherence クラスター
– Oracle Traffic Director アクティブ-スタンバイ
• Database Cloud Service
– RAC (2ノードクラスター)
– Data Guard (High Availability: 同じDC)
– Data Guard (Disaster Recovery : 別のDC)
データベース
WebLogic
OTD(ロードバランサー)
Coherence(インメモリキャッシュ)

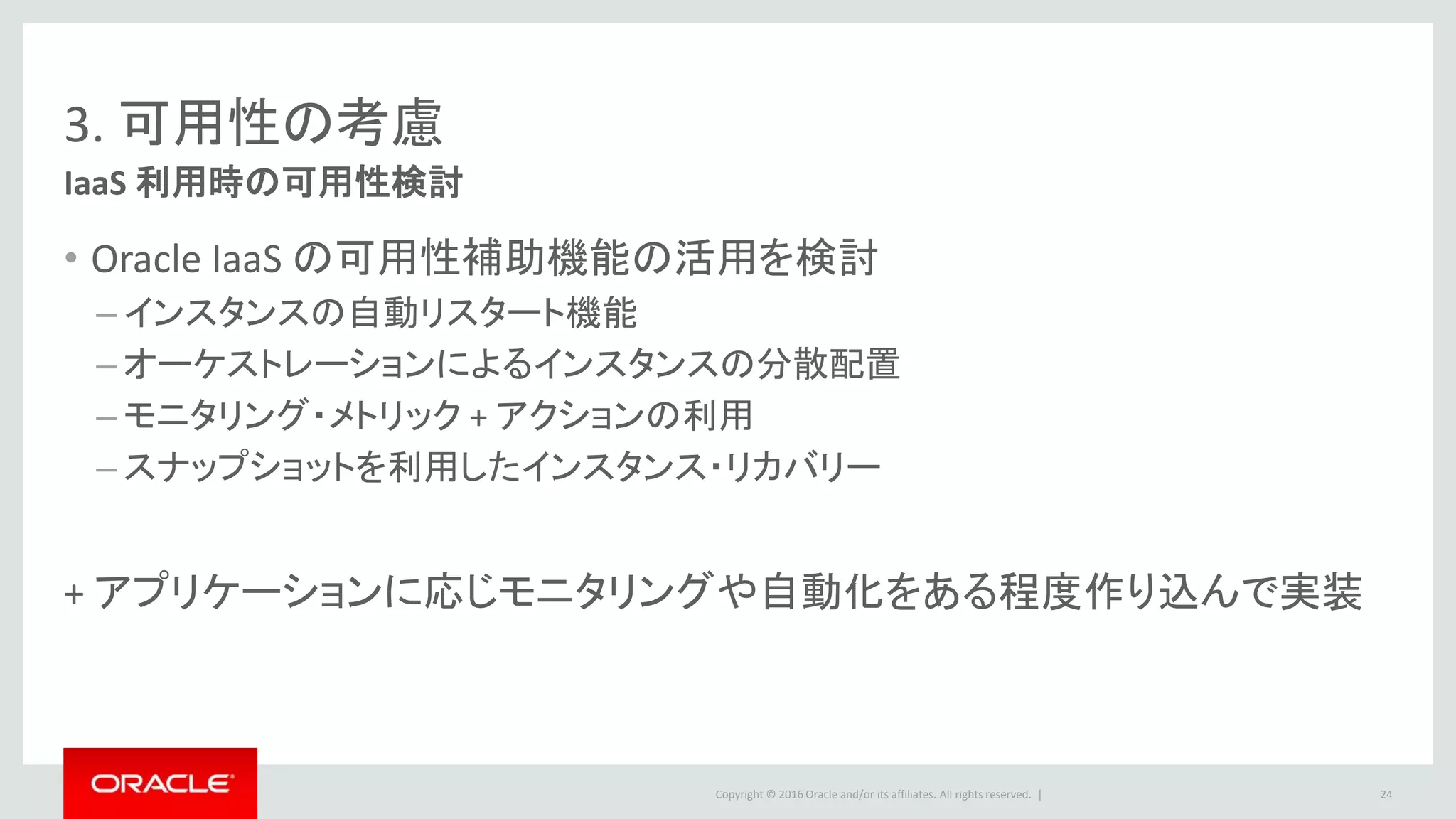

IaaS 利用時の可用性検討
• Oracle IaaS の可用性補助機能の活用を検討
– インスタンスの自動リスタート機能
– オーケストレーションによるインスタンスの分散配置
– モニタリング・メトリック + アクションの利用
– スナップショットを利用したインスタンス・リカバリー
+ アプリケーションに応じモニタリングや自動化をある程度作り込んで実装
24

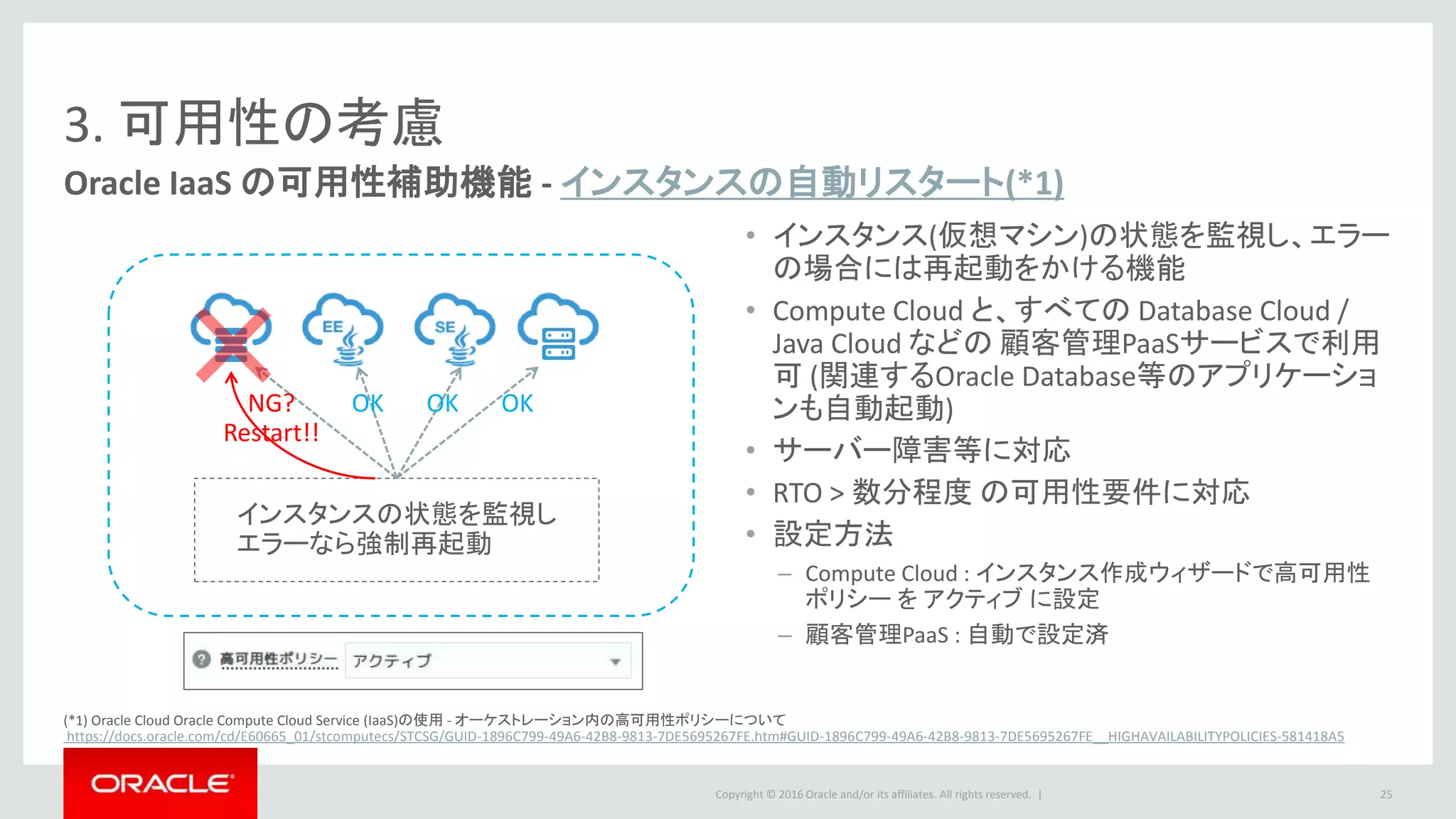

Oracle IaaS の可用性補助機能 - インスタンスの自動リスタート(*1)
• インスタンス(仮想マシン)の状態を監視し、エラー
の場合には再起動をかける機能
• Compute Cloud と、すべての Database Cloud /
Java Cloud などの顧客管理PaaSサービスで利用
可 (関連するOracle Database等のアプリケーショ
ンも自動起動)
• サーバー障害等に対応
• RTO > 数分程度の可用性要件に対応
• 設定方法
– Compute Cloud : インスタンス作成ウィザードで高可用性
ポリシーをアクティブに設定
– 顧客管理PaaS : 自動で設定済
25
インスタンスの状態を監視し
エラーなら強制再起動
NG?
Restart!!
OK OK OK
(*1) Oracle Cloud Oracle Compute Cloud Service (IaaS)の使用 - オーケストレーション内の高可用性ポリシーについて
https://docs.oracle.com/cd/E60665_01/stcomputecs/STCSG/GUID-1896C799-49A6-42B8-9813-7DE5695267FE.htm#GUID-1896C799-49A6-42B8-9813-7DE5695267FE__HIGHAVAILABILITYPOLICIES-581418A5

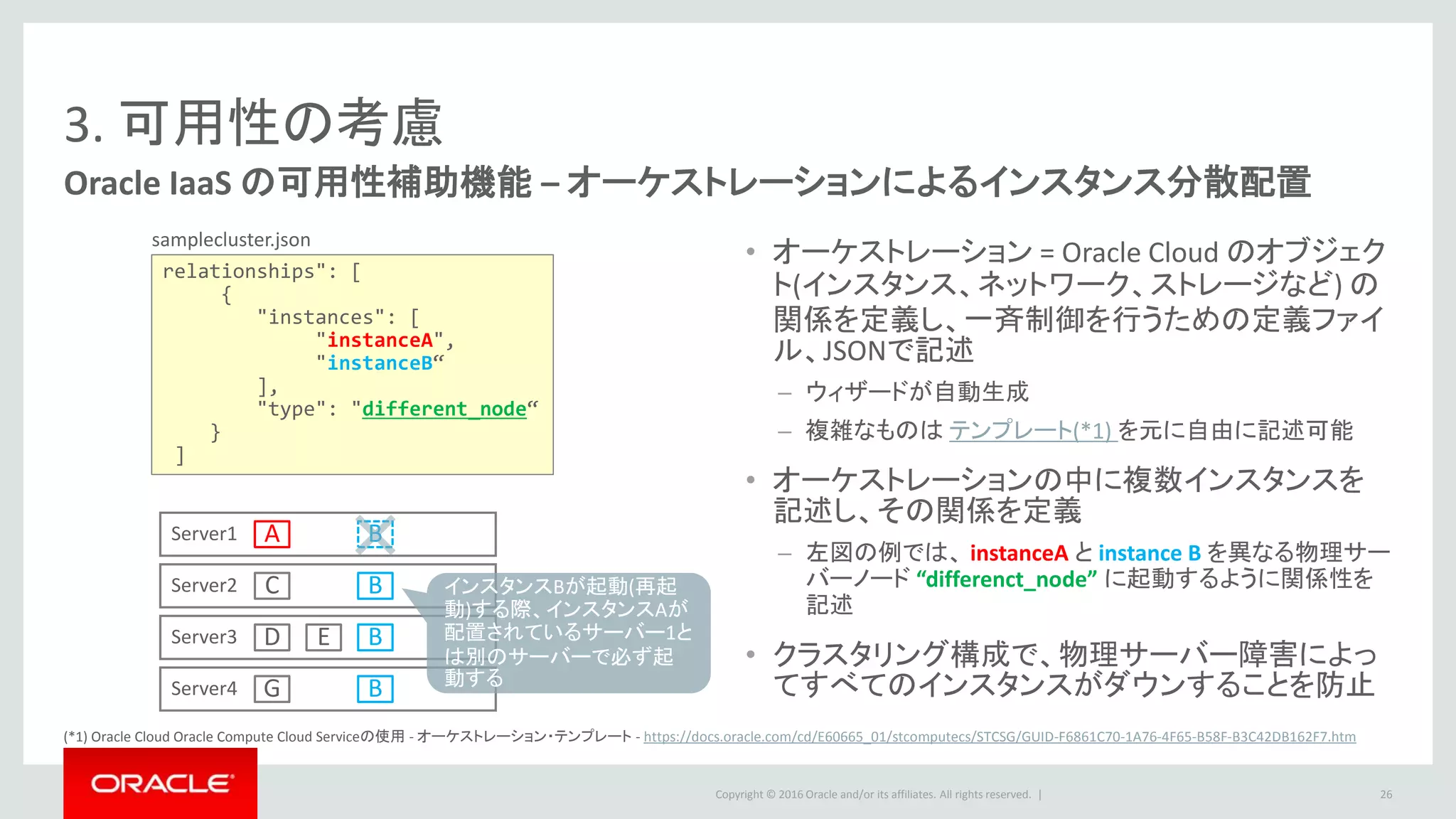

Oracle IaaS の可用性補助機能 – オーケストレーションによるインスタンス分散配置
• オーケストレーション = Oracle Cloud のオブジェク
ト(インスタンス、ネットワーク、ストレージなど) の
関係を定義し、一斉制御を行うための定義ファイ
ル、JSONで記述
– ウィザードが自動生成
– 複雑なものはテンプレート(*1) を元に自由に記述可能
• オーケストレーションの中に複数インスタンスを
記述し、その関係を定義
– 左図の例では、 instanceA と instance B を異なる物理サー
バーノード “differenct_node” に起動するように関係性を
記述
• クラスタリング構成で、物理サーバー障害によっ
てすべてのインスタンスがダウンすることを防止
26
relationships": [
{
"instances": [
"instanceA",
"instanceB“
],
"type": "different_node“
}
]
Server1 A
Server2
Server3
Server4
C
D
G
E
B
B
B
B
インスタンスBが起動(再起
動)する際、インスタンスAが
配置されているサーバー1と
は別のサーバーで必ず起
動する
samplecluster.json
(*1) Oracle Cloud Oracle Compute Cloud Serviceの使用 - オーケストレーション・テンプレート - https://docs.oracle.com/cd/E60665_01/stcomputecs/STCSG/GUID-F6861C70-1A76-4F65-B58F-B3C42DB162F7.htm

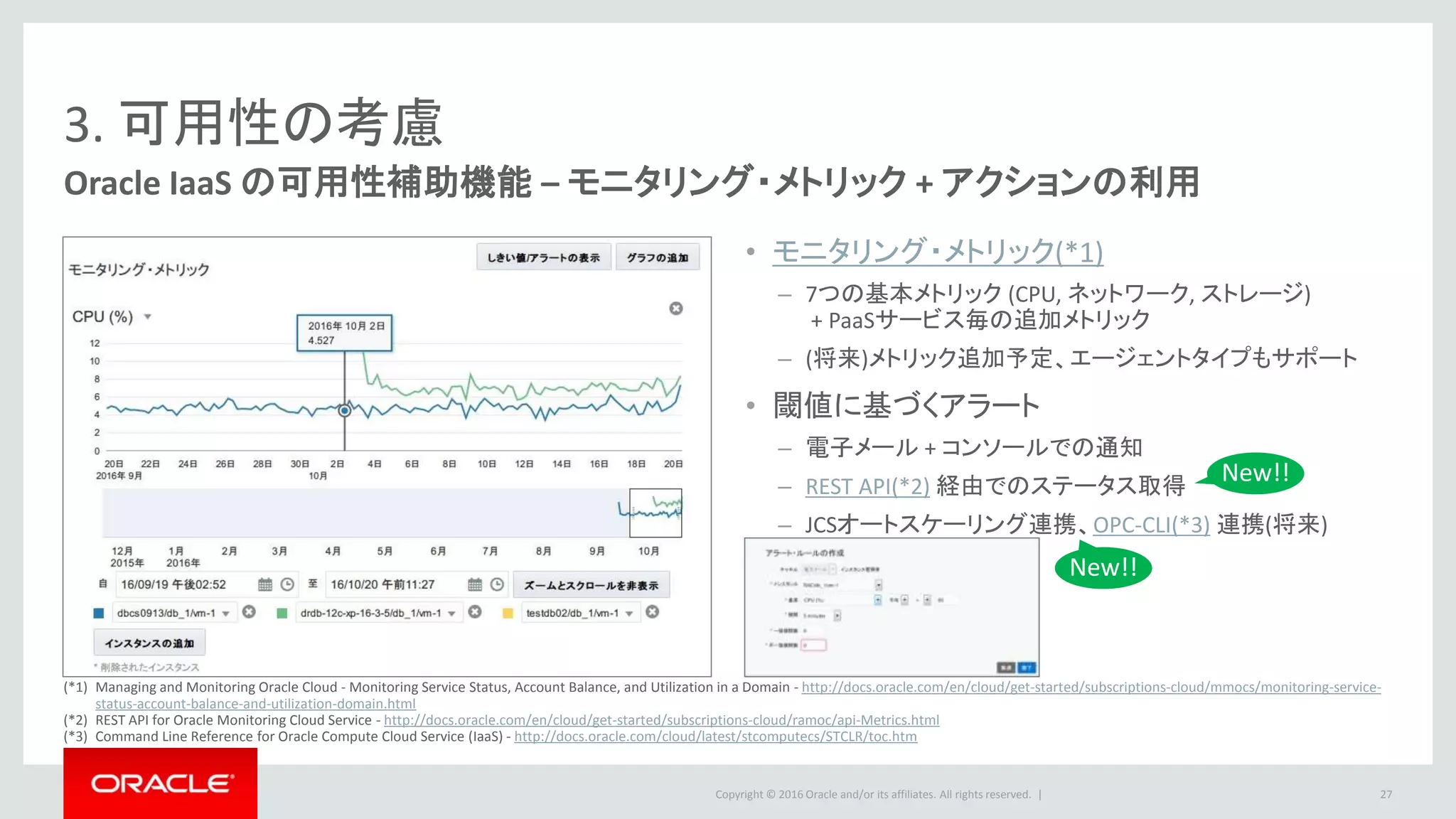

Oracle IaaS の可用性補助機能 – モニタリング・メトリック + アクションの利用
27
• モニタリング・メトリック(*1)
– 7つの基本メトリック (CPU, ネットワーク, ストレージ)
+ PaaSサービス毎の追加メトリック
– (将来)メトリック追加予定、エージェントタイプもサポート
• 閾値に基づくアラート
– 電子メール + コンソールでの通知
– REST API(*2) 経由でのステータス取得
– JCSオートスケーリング連携、OPC-CLI(*3) 連携(将来)
New!!
New!!
(*1) Managing and Monitoring Oracle Cloud - Monitoring Service Status, Account Balance, and Utilization in a Domain - http://docs.oracle.com/en/cloud/get-started/subscriptions-cloud/mmocs/monitoring-service-
status-account-balance-and-utilization-domain.html
(*2) REST API for Oracle Monitoring Cloud Service - http://docs.oracle.com/en/cloud/get-started/subscriptions-cloud/ramoc/api-Metrics.html
(*3) Command Line Reference for Oracle Compute Cloud Service (IaaS) - http://docs.oracle.com/cloud/latest/stcomputecs/STCLR/toc.htm

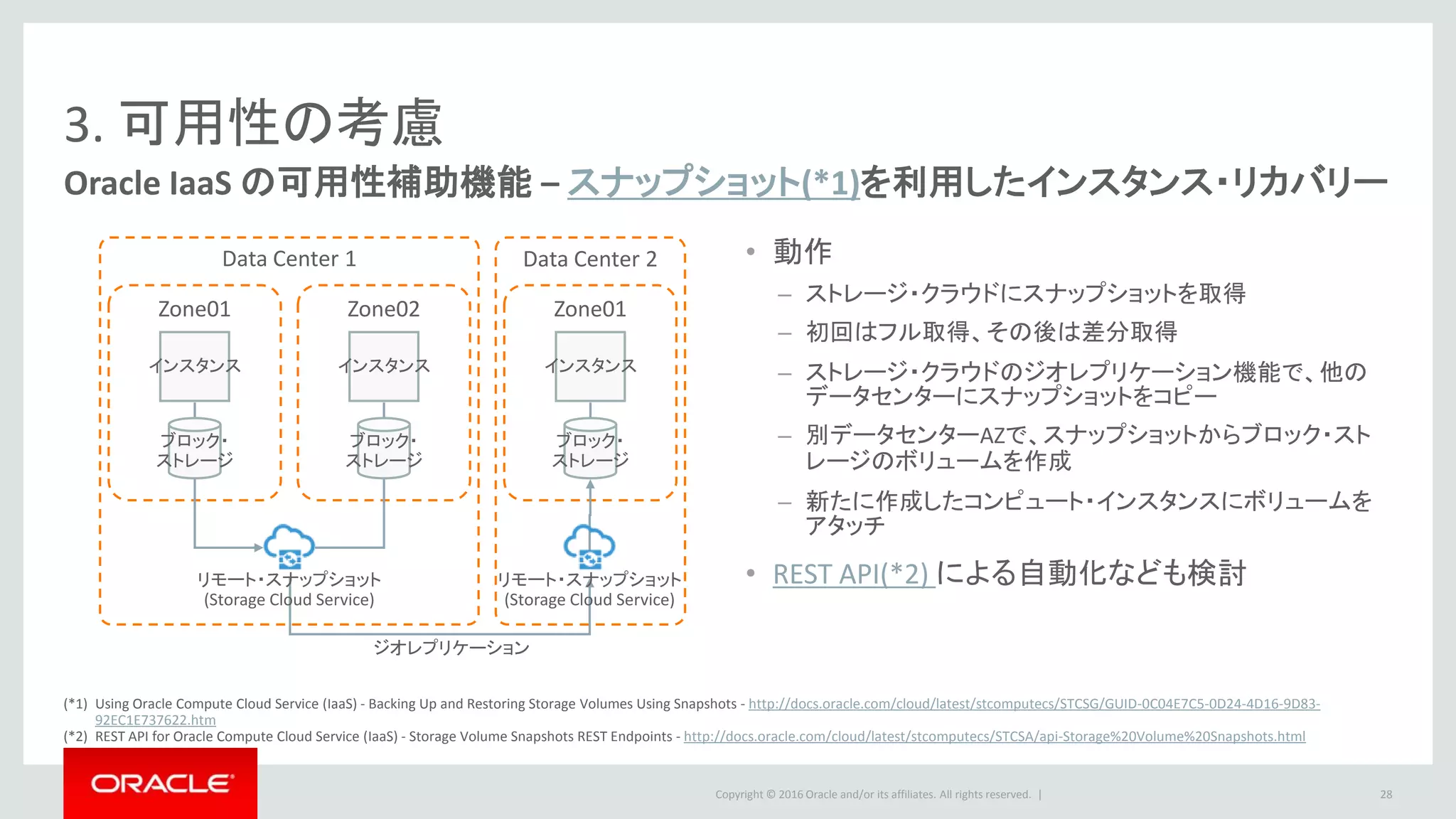

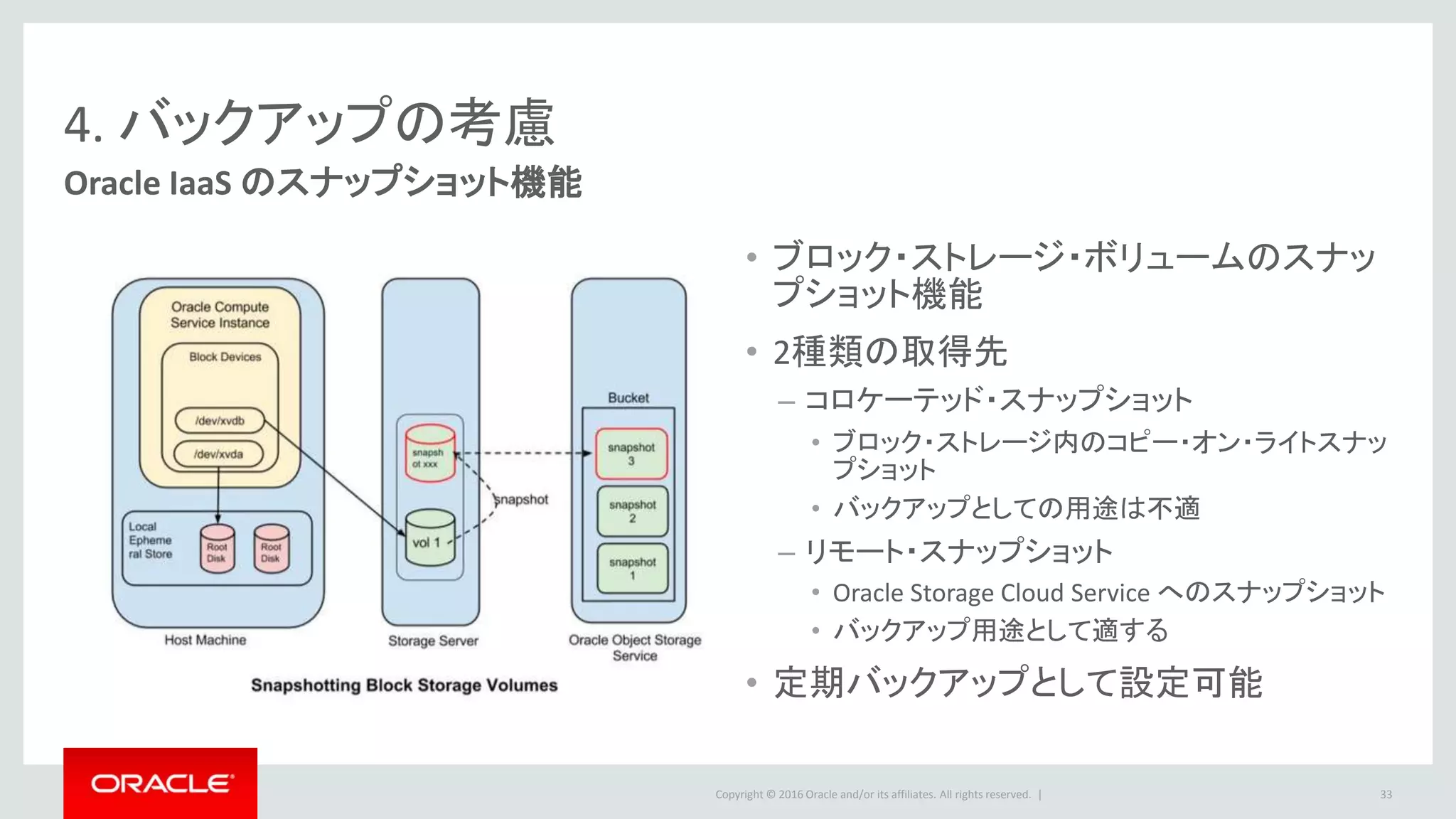

Oracle IaaS の可用性補助機能 – スナップショット(*1)を利用したインスタンス・リカバリー
28
• 動作
– ストレージ・クラウドにスナップショットを取得
– 初回はフル取得、その後は差分取得
– ストレージ・クラウドのジオレプリケーション機能で、他の
データセンターにスナップショットをコピー
– 別データセンターAZで、スナップショットからブロック・スト
レージのボリュームを作成
– 新たに作成したコンピュート・インスタンスにボリュームを
アタッチ
• REST API(*2) による自動化なども検討
Zone01
ジオレプリケーション
Zone02
Data Center 1
Zone01
Data Center 2
リモート・スナップショット
(Storage Cloud Service)
リモート・スナップショット
(Storage Cloud Service)
ブロック・
ストレージ
インスタンス
ブロック・
ストレージ
インスタンス
ブロック・
ストレージ
インスタンス
(*1) Using Oracle Compute Cloud Service (IaaS) - Backing Up and Restoring Storage Volumes Using Snapshots - http://docs.oracle.com/cloud/latest/stcomputecs/STCSG/GUID-0C04E7C5-0D24-4D16-9D83-
92EC1E737622.htm
(*2) REST API for Oracle Compute Cloud Service (IaaS) - Storage Volume Snapshots REST Endpoints - http://docs.oracle.com/cloud/latest/stcomputecs/STCSA/api-Storage%20Volume%20Snapshots.html

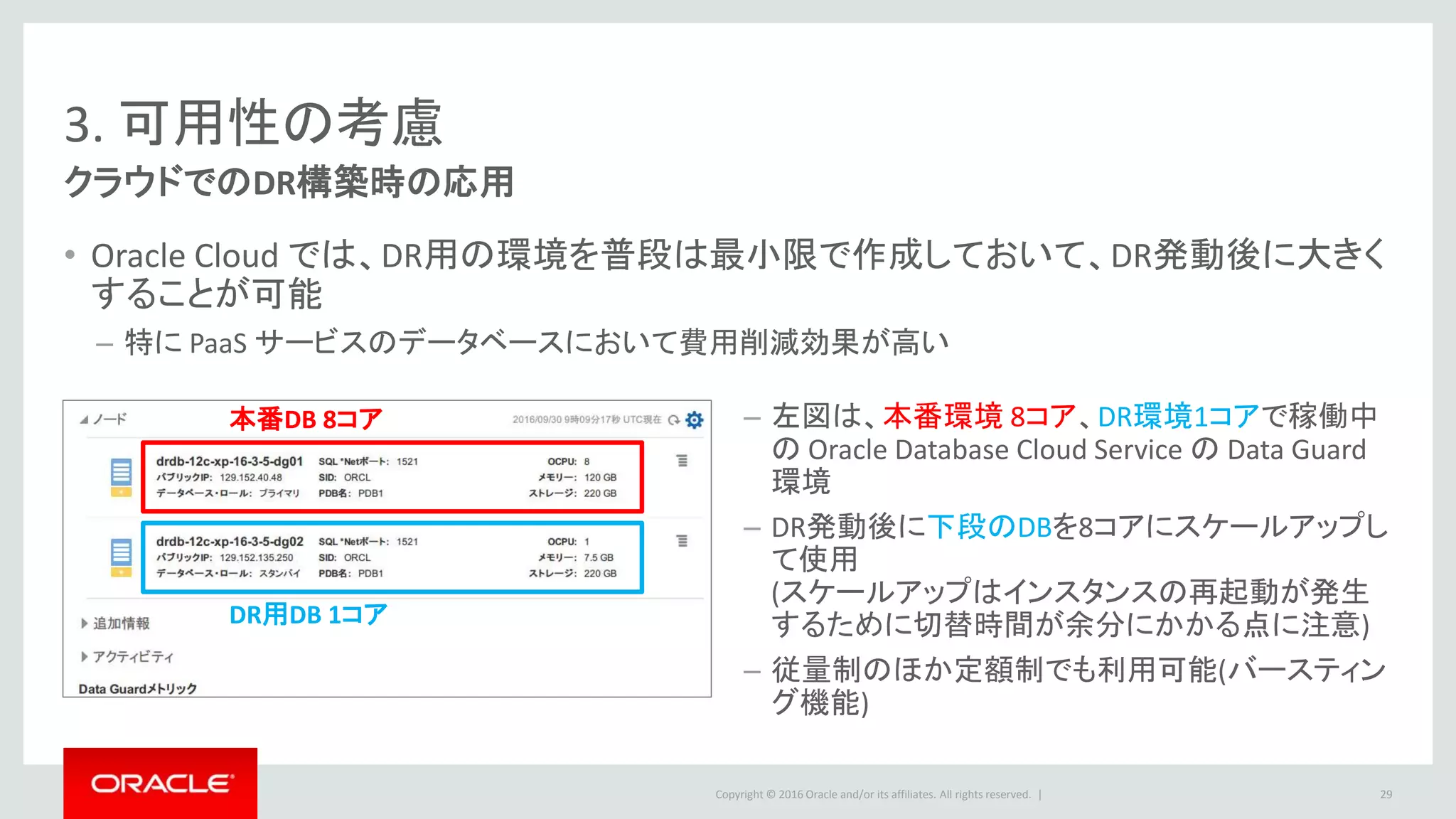

クラウドでのDR構築時の応用
• Oracle Cloud では、DR用の環境を普段は最小限で作成しておいて、DR発動後に大きく
することが可能
– 特に PaaS サービスのデータベースにおいて費用削減効果が高い
29
本番DB 8コア
DR用DB 1コア
– 左図は、本番環境 8コア、DR環境1コアで稼働中
の Oracle Database Cloud Service の Data Guard
環境
– DR発動後に下段のDBを8コアにスケールアップし
て使用
(スケールアップはインスタンスの再起動が発生
するために切替時間が余分にかかる点に注意)
– 従量制のほか定額制でも利用可能(バースティン
グ機能)

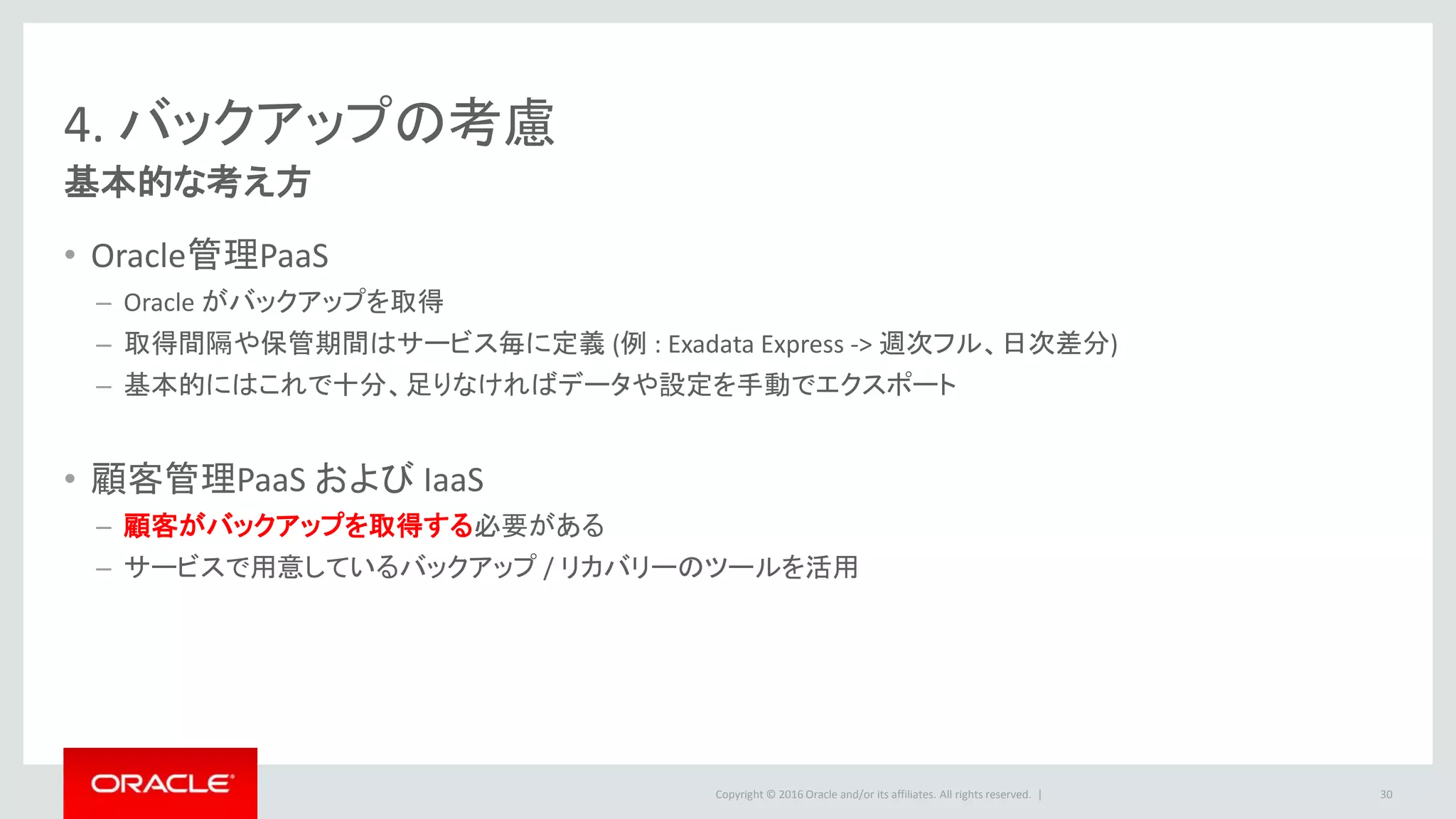

4. バックアップの考慮
基本的な考え方
• Oracle管理PaaS
– Oracle がバックアップを取得
– 取得間隔や保管期間はサービス毎に定義 (例 : Exadata Express -> 週次フル、日次差分)
– 基本的にはこれで十分、足りなければデータや設定を手動でエクスポート
• 顧客管理PaaS および IaaS
– 顧客がバックアップを取得する必要がある
– サービスで用意しているバックアップ / リカバリーのツールを活用
30

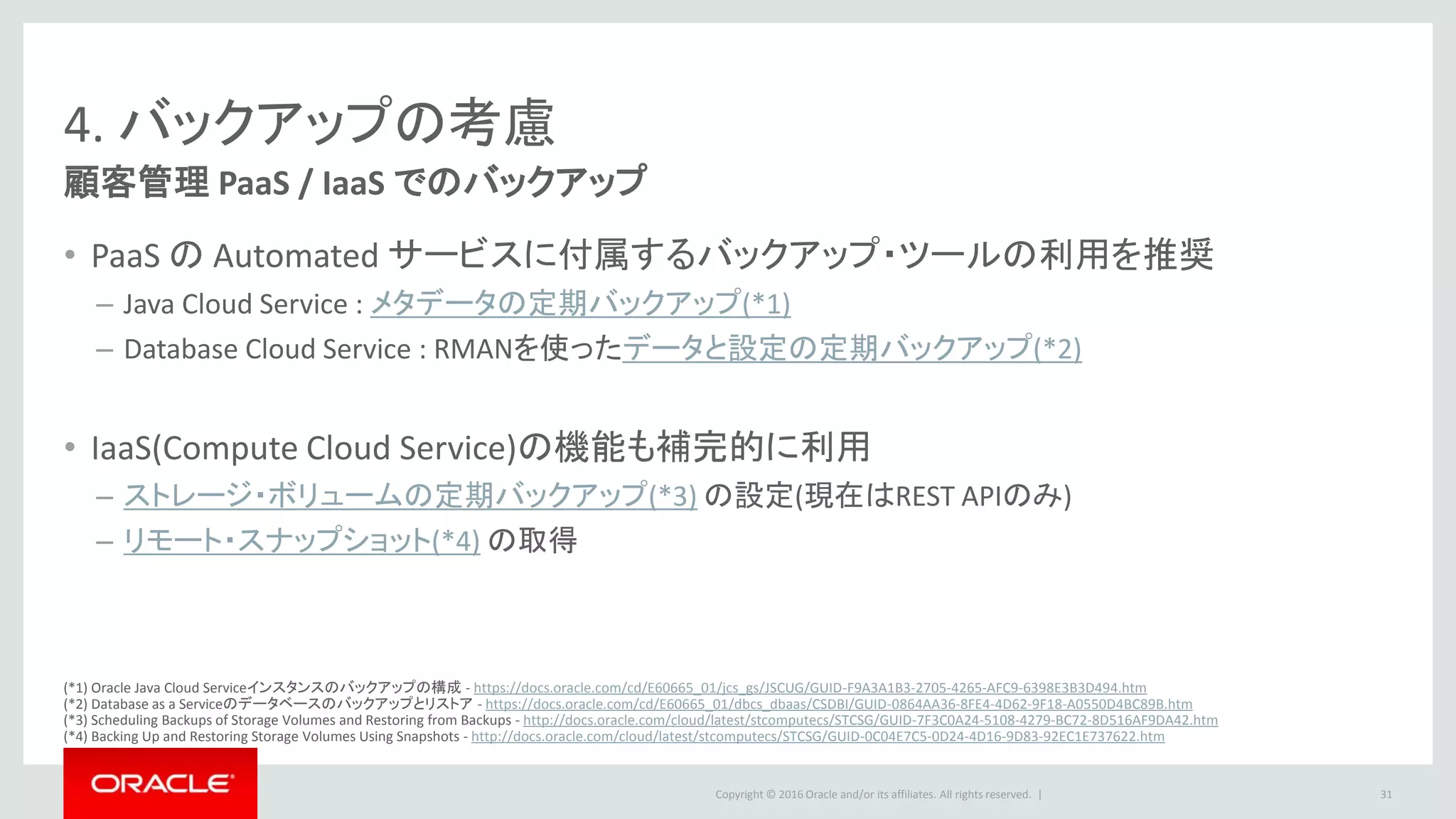

顧客管理 PaaS / IaaS でのバックアップ
• PaaS の Automated サービスに付属するバックアップ・ツールの利用を推奨
– Java Cloud Service : メタデータの定期バックアップ(*1)
– Database Cloud Service : RMANを使ったデータと設定の定期バックアップ(*2)
• IaaS(Compute Cloud Service)の機能も補完的に利用
– ストレージ・ボリュームの定期バックアップ(*3) の設定(現在はREST APIのみ)
– リモート・スナップショット(*4) の取得
31
(*1) Oracle Java Cloud Serviceインスタンスのバックアップの構成 - https://docs.oracle.com/cd/E60665_01/jcs_gs/JSCUG/GUID-F9A3A1B3-2705-4265-AFC9-6398E3B3D494.htm
(*2) Database as a Serviceのデータベースのバックアップとリストア - https://docs.oracle.com/cd/E60665_01/dbcs_dbaas/CSDBI/GUID-0864AA36-8FE4-4D62-9F18-A0550D4BC89B.htm
(*3) Scheduling Backups of Storage Volumes and Restoring from Backups - http://docs.oracle.com/cloud/latest/stcomputecs/STCSG/GUID-7F3C0A24-5108-4279-BC72-8D516AF9DA42.htm
(*4) Backing Up and Restoring Storage Volumes Using Snapshots - http://docs.oracle.com/cloud/latest/stcomputecs/STCSG/GUID-0C04E7C5-0D24-4D16-9D83-92EC1E737622.htm

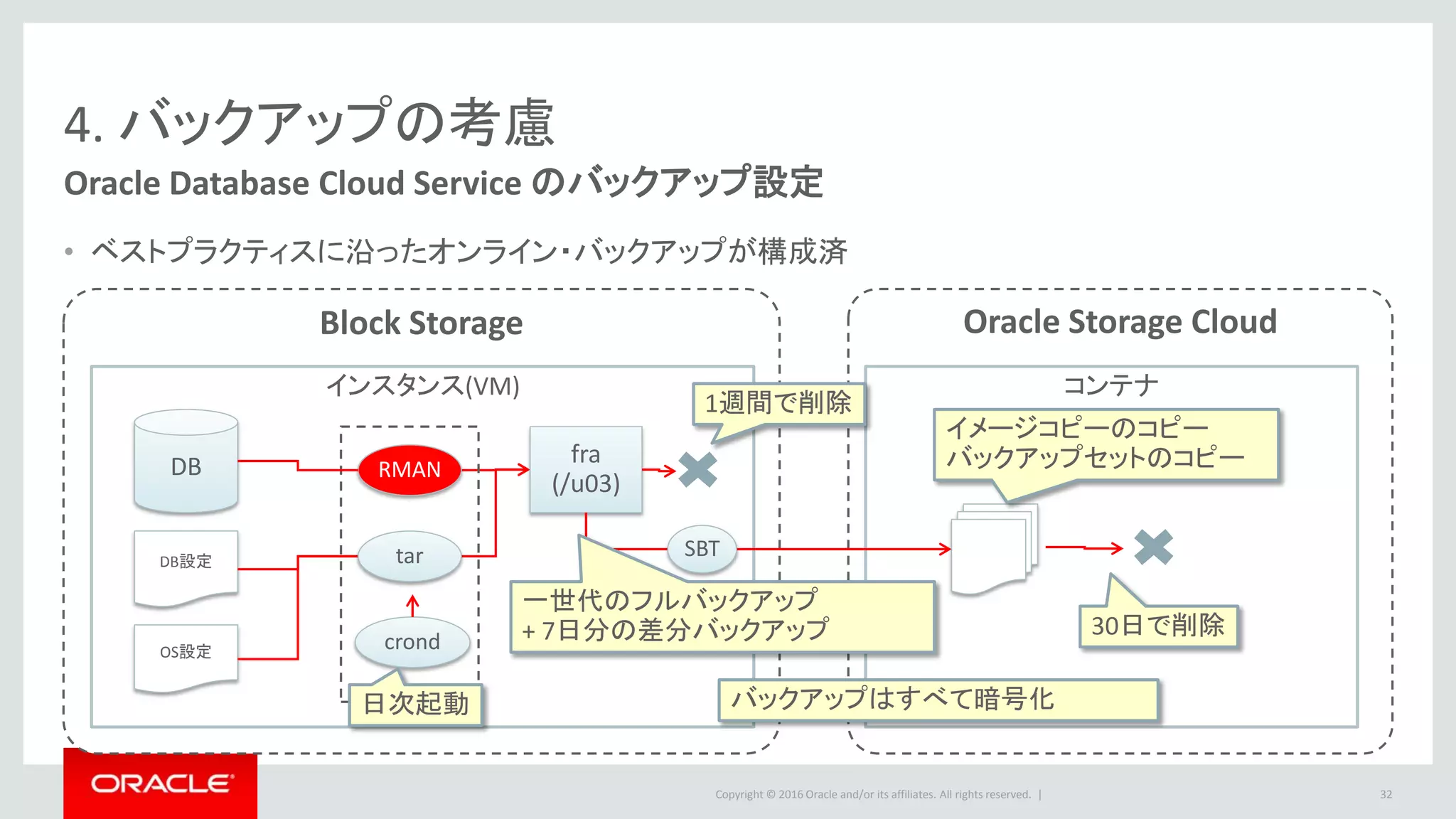

Oracle Database Cloud Service のバックアップ設定
• ベストプラクティスに沿ったオンライン・バックアップが構成済
32
Oracle Storage Cloud
コンテナ
Block Storage
インスタンス(VM)
DB
DB設定
OS設定
RMAN
fra
(/u03)
crond
日次起動
tar
イメージコピーのコピー
バックアップセットのコピー
1週間で削除
SBT
30日で削除
一世代のフルバックアップ
+ 7日分の差分バックアップ
バックアップはすべて暗号化

Oracle IaaS のスナップショット機能
• ブロック・ストレージ・ボリュームのスナッ
プショット機能
• 2種類の取得先
– コロケーテッド・スナップショット
• ブロック・ストレージ内のコピー・オン・ライトスナッ
プショット
• バックアップとしての用途は不適
– リモート・スナップショット
• Oracle Storage Cloud Service へのスナップショット
• バックアップ用途として適する
• 定期バックアップとして設定可能
33

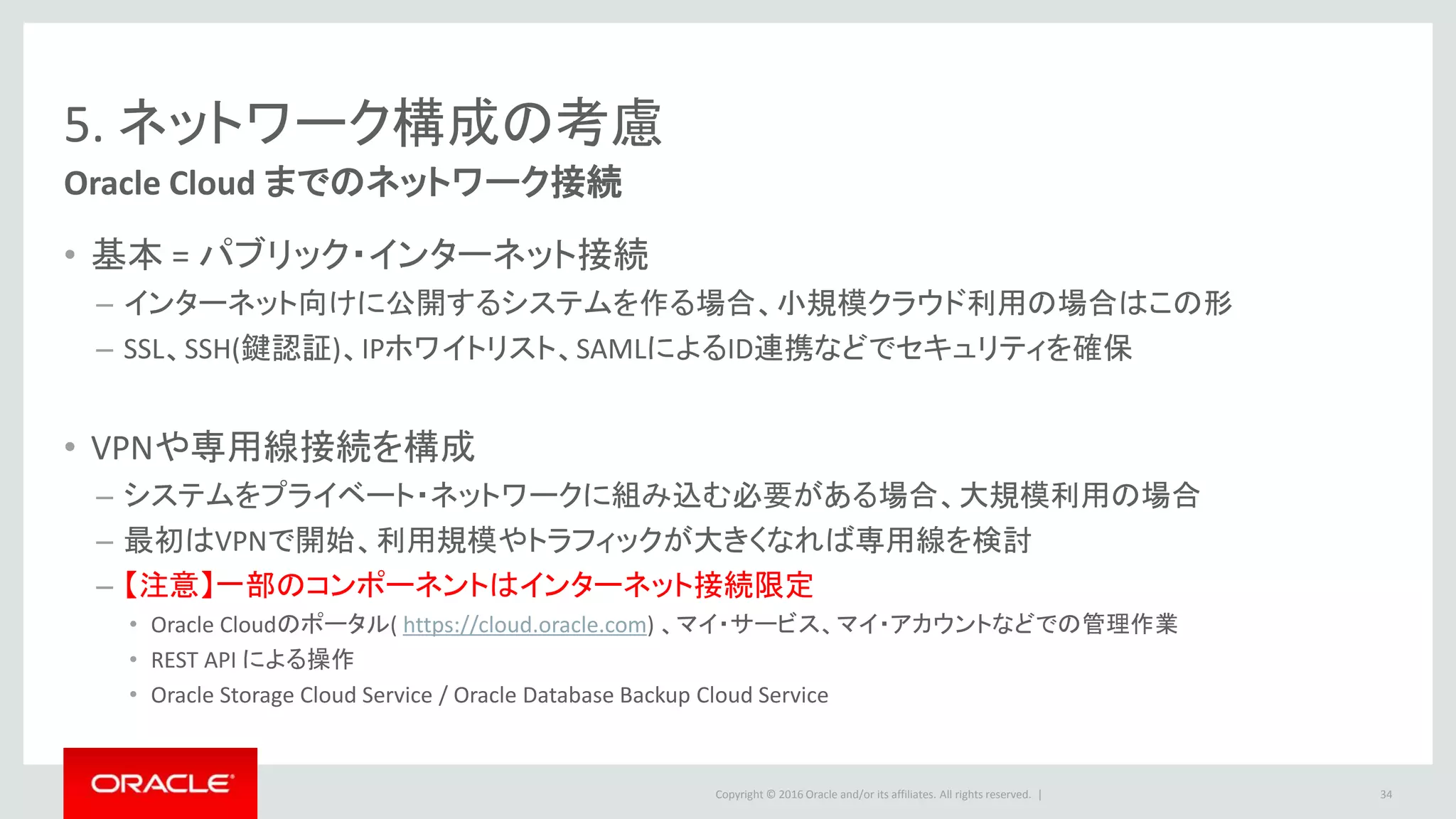

Oracle Cloud までのネットワーク接続
• 基本 = パブリック・インターネット接続
– インターネット向けに公開するシステムを作る場合、小規模クラウド利用の場合はこの形
– SSL、SSH(鍵認証)、IPホワイトリスト、SAMLによるID連携などでセキュリティを確保
• VPNや専用線接続を構成
– システムをプライベート・ネットワークに組み込む必要がある場合、大規模利用の場合
– 最初はVPNで開始、利用規模やトラフィックが大きくなれば専用線を検討
– 【注意】一部のコンポーネントはインターネット接続限定
• Oracle Cloudのポータル( https://cloud.oracle.com) 、マイ・サービス、マイ・アカウントなどでの管理作業
• REST API による操作
• Oracle Storage Cloud Service / Oracle Database Backup Cloud Service
34

VPN、専用線接続の選択
35
Performance
Hub
ハードウェアVPN
– IPSec機器間で拠点間VPNを
構築
– 対象 : Exadata Cloud Service,
Bigdata Cloud Service,
Dedicated Compute Cloud
Service
Oracle FastConnect
– 専用線接続
– DCへの直接接続
–with Equinix Cloud Exchange
– MPLS接続
– BT、Verison
ソフトウェアVPN
– Cloud側はソフトウェアVPN、
ローカル側はソフトウェアま
たはIPSec機器
– 対象 : PaaS(Database/Java
Cloud)、IaaS(Compute Cloud
Service)

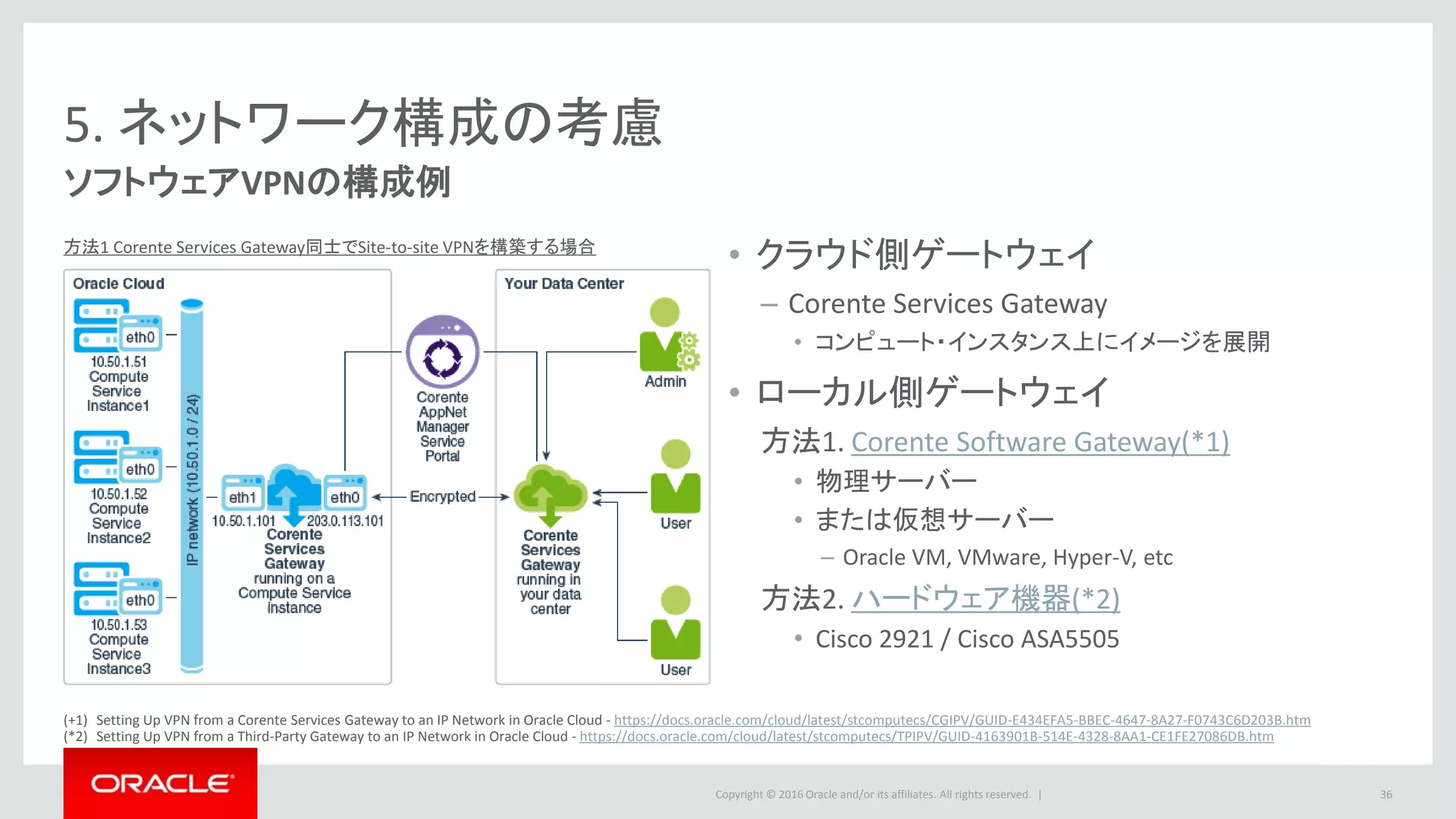

ソフトウェアVPNの構成例
• クラウド側ゲートウェイ
– Corente Services Gateway
• コンピュート・インスタンス上にイメージを展開
• ローカル側ゲートウェイ
方法1. Corente Software Gateway(*1)
• 物理サーバー
• または仮想サーバー
– Oracle VM, VMware, Hyper-V, etc
方法2. ハードウェア機器(*2)
• Cisco 2921 / Cisco ASA5505
36
(+1) Setting Up VPN from a Corente Services Gateway to an IP Network in Oracle Cloud - https://docs.oracle.com/cloud/latest/stcomputecs/CGIPV/GUID-E434EFA5-BBEC-4647-8A27-F0743C6D203B.htm
(*2) Setting Up VPN from a Third-Party Gateway to an IP Network in Oracle Cloud - https://docs.oracle.com/cloud/latest/stcomputecs/TPIPV/GUID-4163901B-514E-4328-8AA1-CE1FE27086DB.htm
方法1 Corente Services Gateway同士でSite-to-site VPNを構築する場合

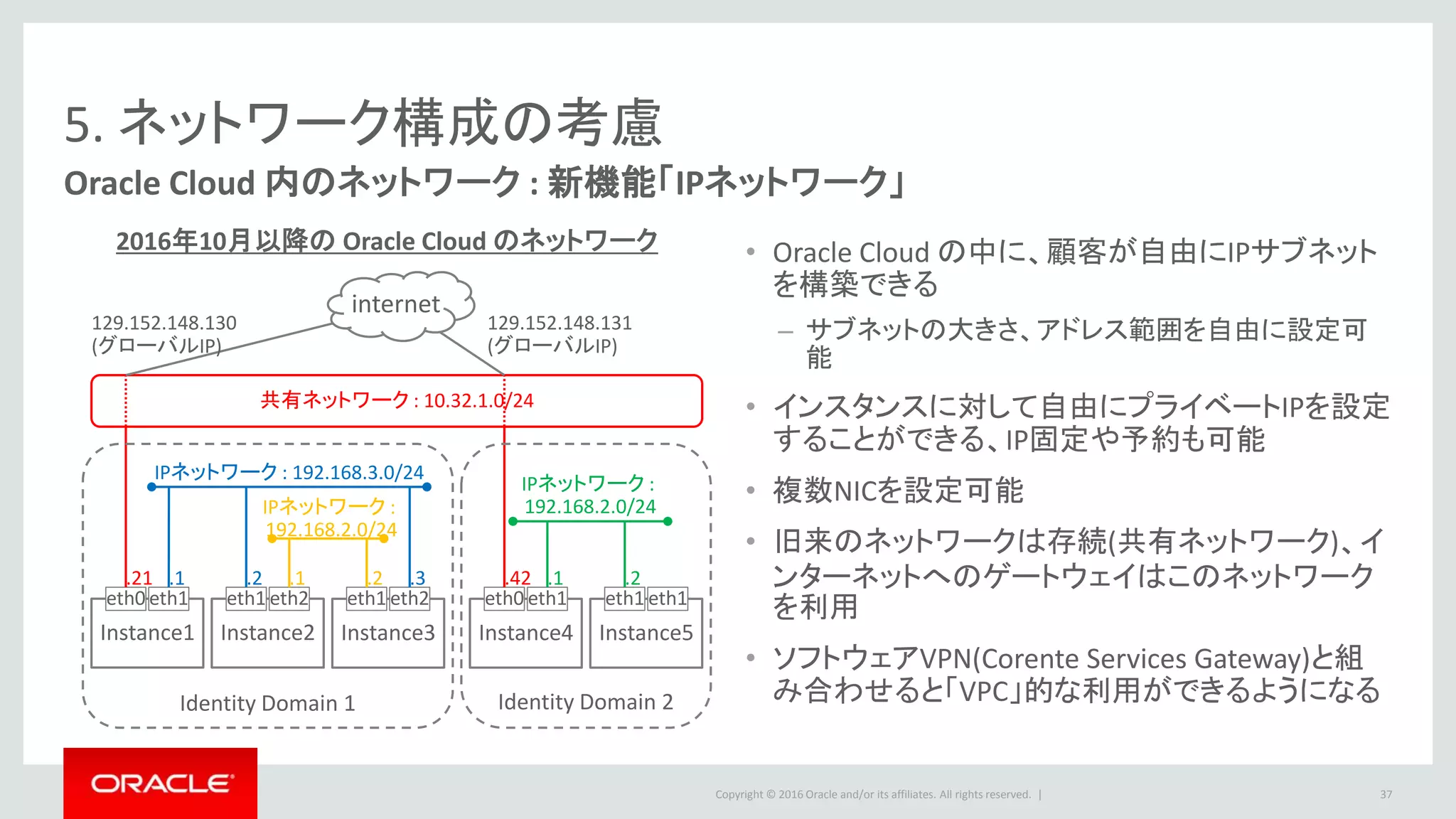

Oracle Cloud 内のネットワーク : 新機能「IPネットワーク」
• Oracle Cloud の中に、顧客が自由にIPサブネット
を構築できる
– サブネットの大きさ、アドレス範囲を自由に設定可
能
• インスタンスに対して自由にプライベートIPを設定
することができる、IP固定や予約も可能
• 複数NICを設定可能
• 旧来のネットワークは存続(共有ネットワーク)、イ
ンターネットへのゲートウェイはこのネットワーク
を利用
• ソフトウェアVPN(Corente Services Gateway)と組
み合わせると「VPC」的な利用ができるようになる
37
Instance1
eth0 eth1
IPネットワーク : 192.168.3.0/24
IPネットワーク :
192.168.2.0/24
IPネットワーク :
192.168.2.0/24
Instance2 Instance3 Instance4
eth1 eth2 eth1 eth2 eth0 eth1
共有ネットワーク : 10.32.1.0/24
Instance5
eth1 eth1
internet
.21 .42.1 .2
Identity Domain 1 Identity Domain 2
.3.1 .2 .1 .2
129.152.148.130
(グローバルIP)
129.152.148.131
(グローバルIP)
2016年10月以降の Oracle Cloud のネットワーク

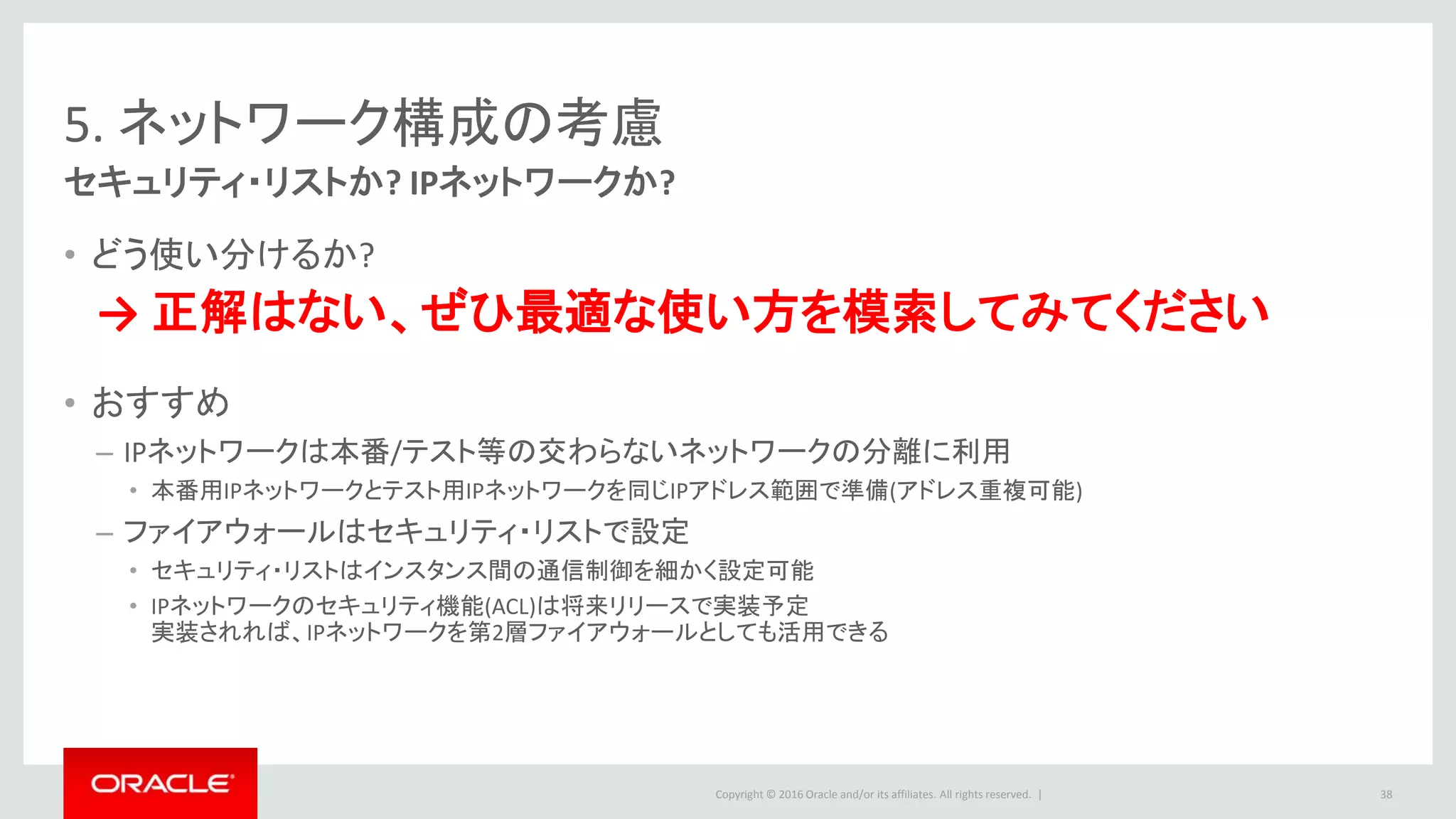

セキュリティ・リストか? IPネットワークか?
• どう使い分けるか?
→ 正解はない、ぜひ最適な使い方を模索してみてください
• おすすめ
– IPネットワークは本番/テスト等の交わらないネットワークの分離に利用
• 本番用IPネットワークとテスト用IPネットワークを同じIPアドレス範囲で準備(アドレス重複可能)
– ファイアウォールはセキュリティ・リストで設定
• セキュリティ・リストはインスタンス間の通信制御を細かく設定可能
• IPネットワークのセキュリティ機能(ACL)は将来リリースで実装予定
実装されれば、IPネットワークを第2層ファイアウォールとしても活用できる
38

Test-DB-Subnet
192.168.2.0/24

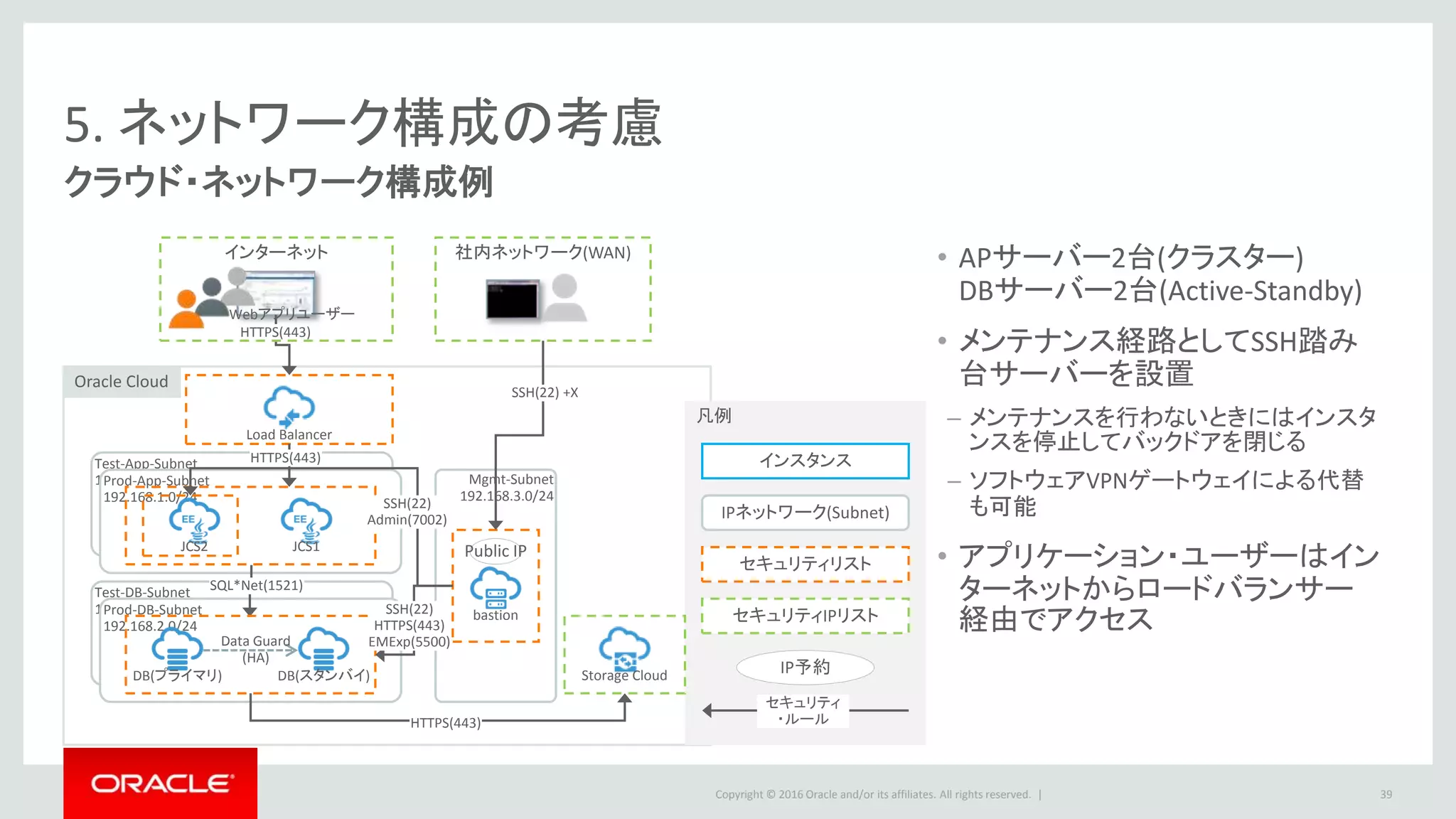

クラウド・ネットワーク構成例
39
Oracle Cloud
凡例
セキュリティリスト
IPネットワーク(Subnet)
セキュリティIPリスト
IP予約
セキュリティ
・ルール
インスタンス
Mgmt-Subnet
192.168.3.0/24
bastion
Storage Cloud
Public IP
社内ネットワーク(WAN)
SSH(22) +X
Webアプリユーザー
HTTPS(443)
• APサーバー2台(クラスター)
DBサーバー2台(Active-Standby)
• メンテナンス経路としてSSH踏み
台サーバーを設置
– メンテナンスを行わないときにはインスタ
ンスを停止してバックドアを閉じる
– ソフトウェアVPNゲートウェイによる代替
も可能
• アプリケーション・ユーザーはイン
ターネットからロードバランサー
経由でアクセス
インターネット
Test-App-Subnet
192.168.1.0/24
Prod-DB-Subnet
192.168.2.0/24
Prod-App-Subnet
192.168.1.0/24
SQL*Net(1521)
JCS2 JCS1
DB(プライマリ) DB(スタンバイ)
Data Guard
(HA)
SSH(22)
HTTPS(443)
EMExp(5500)
SSH(22)
Admin(7002)
Load Balancer
HTTPS(443)
HTTPS(443)

アイデンティティ・ドメインA

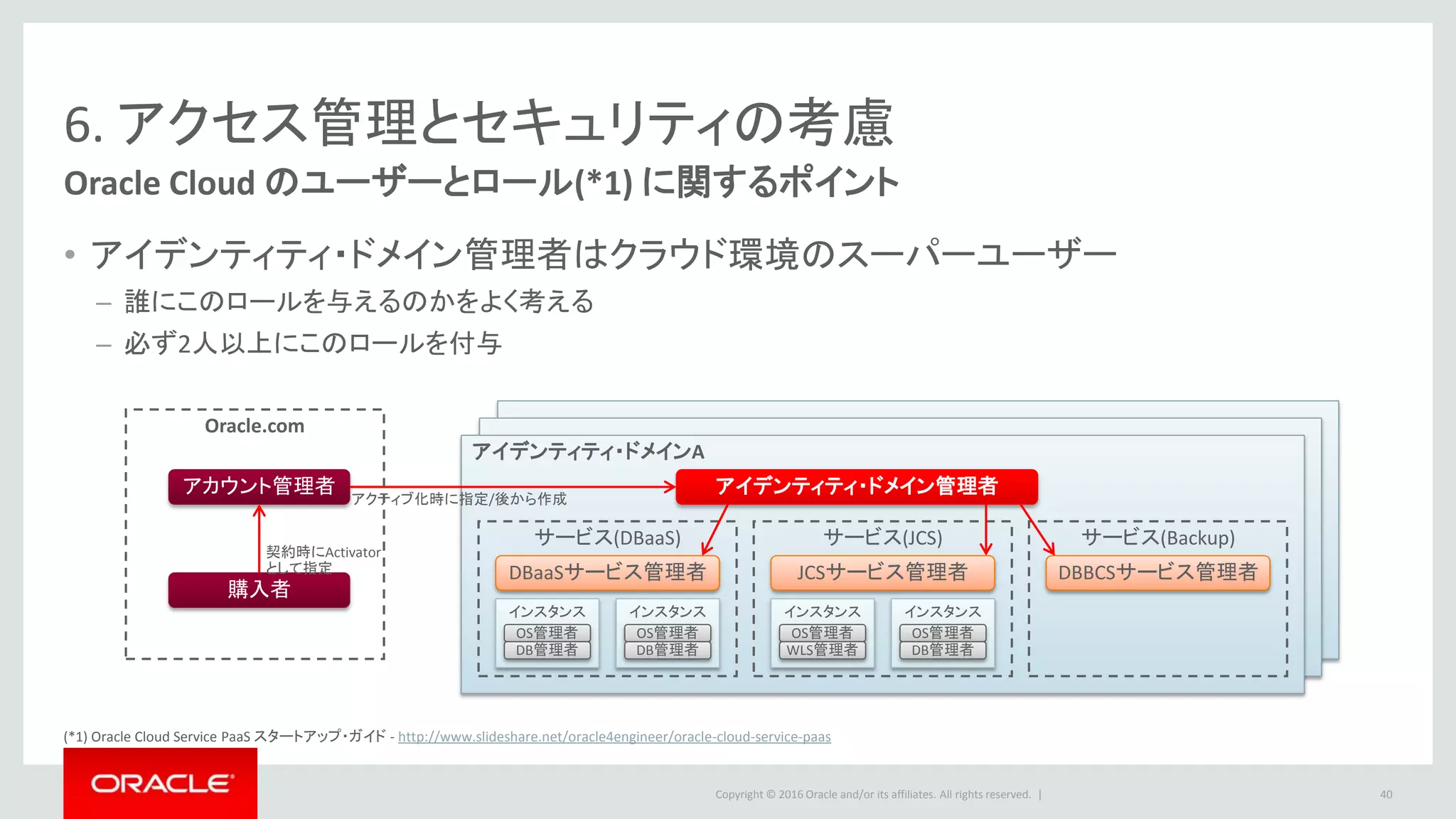

Oracle Cloud のユーザーとロール(*1) に関するポイント
• アイデンティティ・ドメイン管理者はクラウド環境のスーパーユーザー
– 誰にこのロールを与えるのかをよく考える
– 必ず2人以上にこのロールを付与
40
アカウント管理者
購入者
アイデンティティ・ドメイン管理者
サービス(DBaaS) サービス(JCS) サービス(Backup)
DBaaSサービス管理者 JCSサービス管理者 DBBCSサービス管理者
インスタンス
OS管理者
DB管理者
インスタンスインスタンス
OS管理者
WLS管理者
インスタンス
アクティブ化時に指定/後から作成
契約時にActivator
として指定
Oracle.com
OS管理者
DB管理者
OS管理者
DB管理者
(*1) Oracle Cloud Service PaaS スタートアップ・ガイド - http://www.slideshare.net/oracle4engineer/oracle-cloud-service-paas

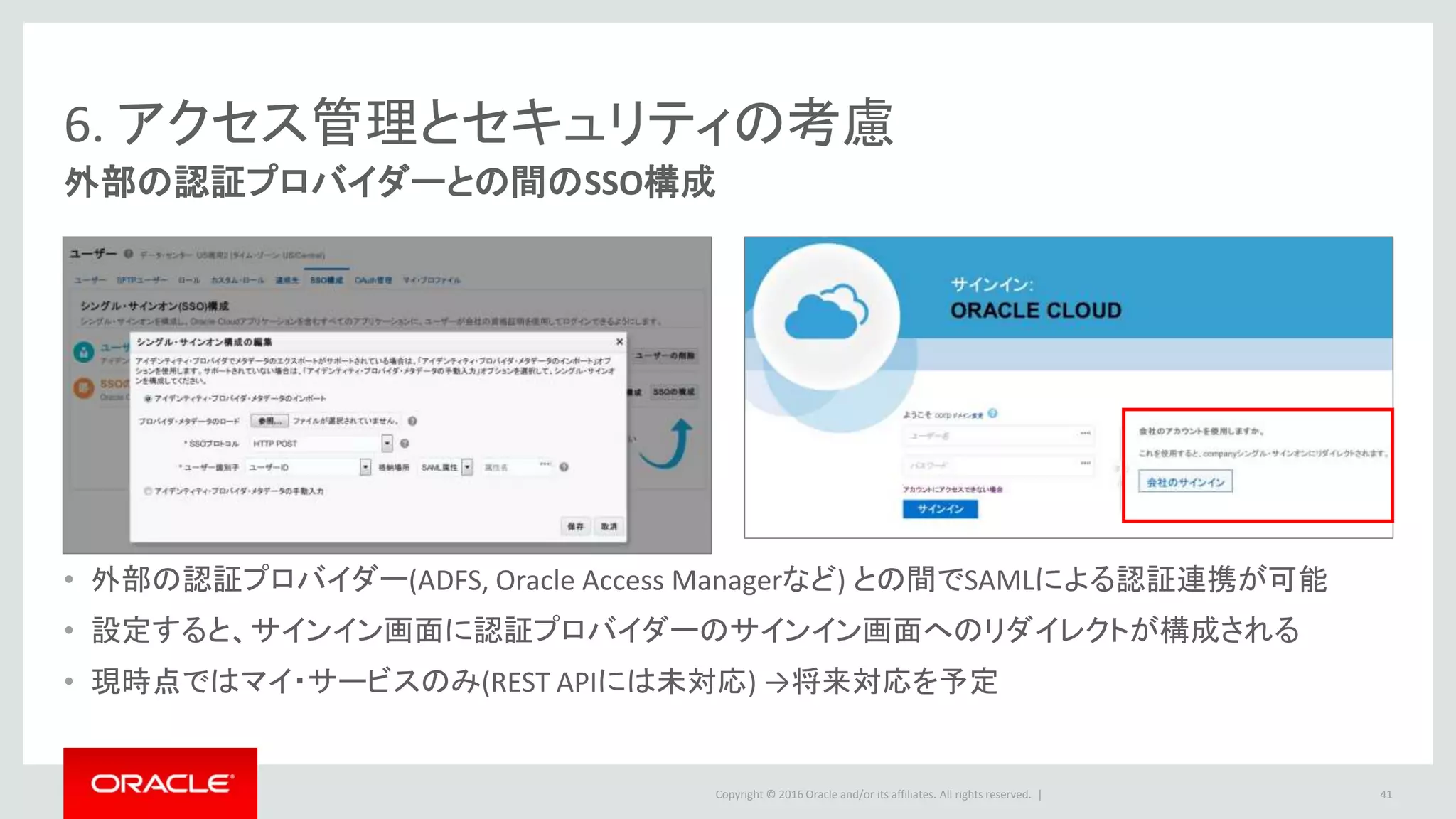

外部の認証プロバイダーとの間のSSO構成
• 外部の認証プロバイダー(ADFS, Oracle Access Managerなど) との間でSAMLによる認証連携が可能
• 設定すると、サインイン画面に認証プロバイダーのサインイン画面へのリダイレクトが構成される
• 現時点ではマイ・サービスのみ(REST APIには未対応) →将来対応を予定
41

クラウドで利用する暗号鍵の管理が重要
42
• Oracle Cloud では様々な暗号鍵を使用
– SSHアクセス時の秘密鍵
– ネットワーク暗号化鍵(Oracle Net, SSLなど)
– データの暗号化鍵(TDE)
– バックアップの暗号化鍵・・・など
• これらはすべてローカルで顧客管理
→どう安全に管理するかは大きな課題
• 大規模な場合は Oracle Key Vault(*1) 等
の鍵管理ソフトウェアの活用も検討
!
ユーザー
GATEWAY
SSH TUNNEL
ユーザー
OKV END
POINT
OKV END
POINT
OKV END
POINT
OKV END
POINT
OKV END
POINT
OKV END
POINT
Reports
Alerts
Oracle Key Vault
(*1) Oracle® Key Vault管理者ガイド 12cリリース1 - Oracle Key Vaultの概要 - https://docs.oracle.com/cd/E59503_01/doc.1210/e57731/okv_intro.htm

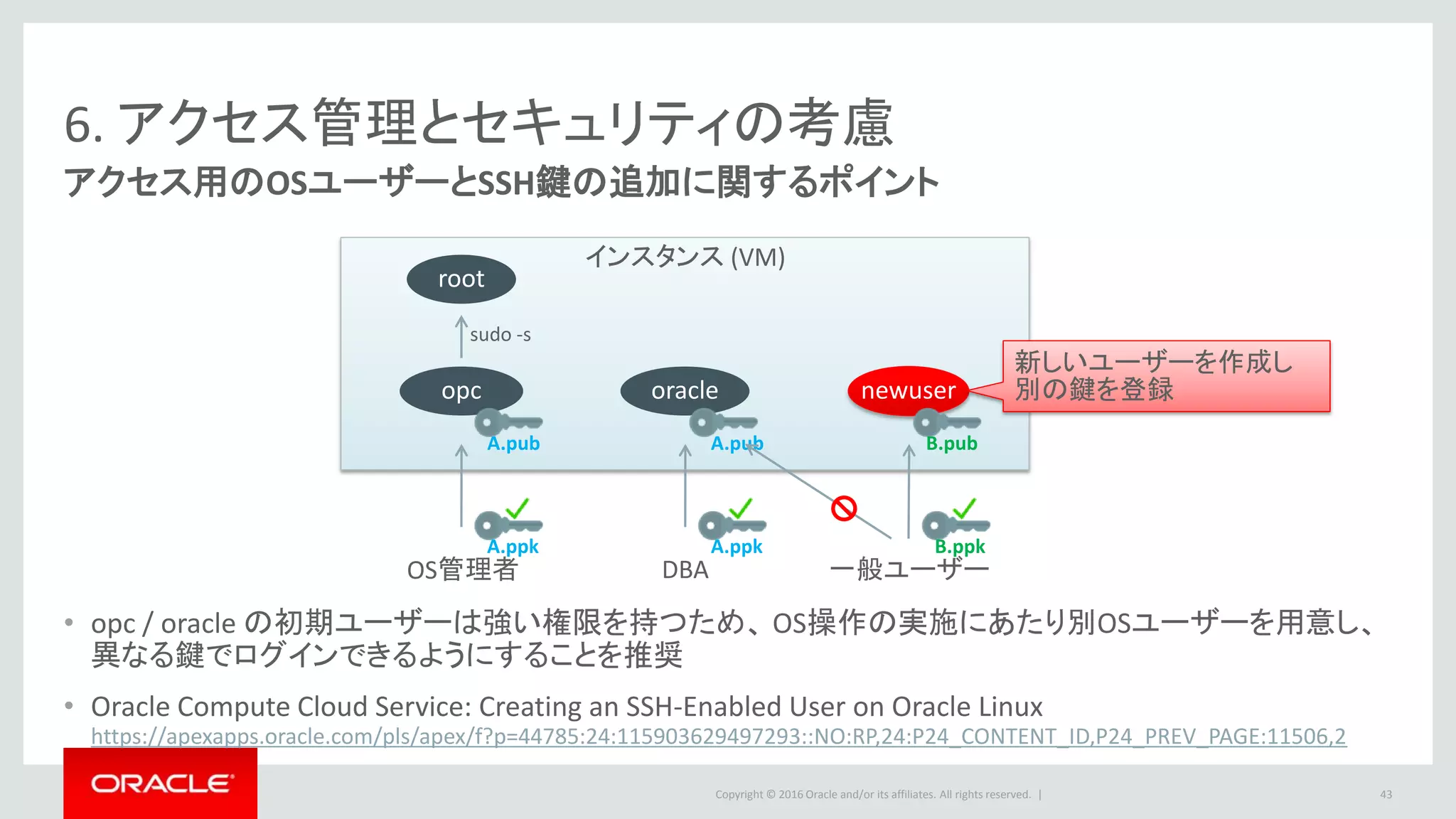

アクセス用のOSユーザーとSSH鍵の追加に関するポイント
• opc / oracle の初期ユーザーは強い権限を持つため、 OS操作の実施にあたり別OSユーザーを用意し、
異なる鍵でログインできるようにすることを推奨
• Oracle Compute Cloud Service: Creating an SSH-Enabled User on Oracle Linux
https://apexapps.oracle.com/pls/apex/f?p=44785:24:115903629497293::NO:RP,24:P24_CONTENT_ID,P24_PREV_PAGE:11506,2
43
インスタンス (VM)
opc oracle newuser
root
sudo -s
A.pub A.pub B.pub
OS管理者
A.ppk
DBA
A.ppk
一般ユーザー
B.ppk
新しいユーザーを作成し
別の鍵を登録

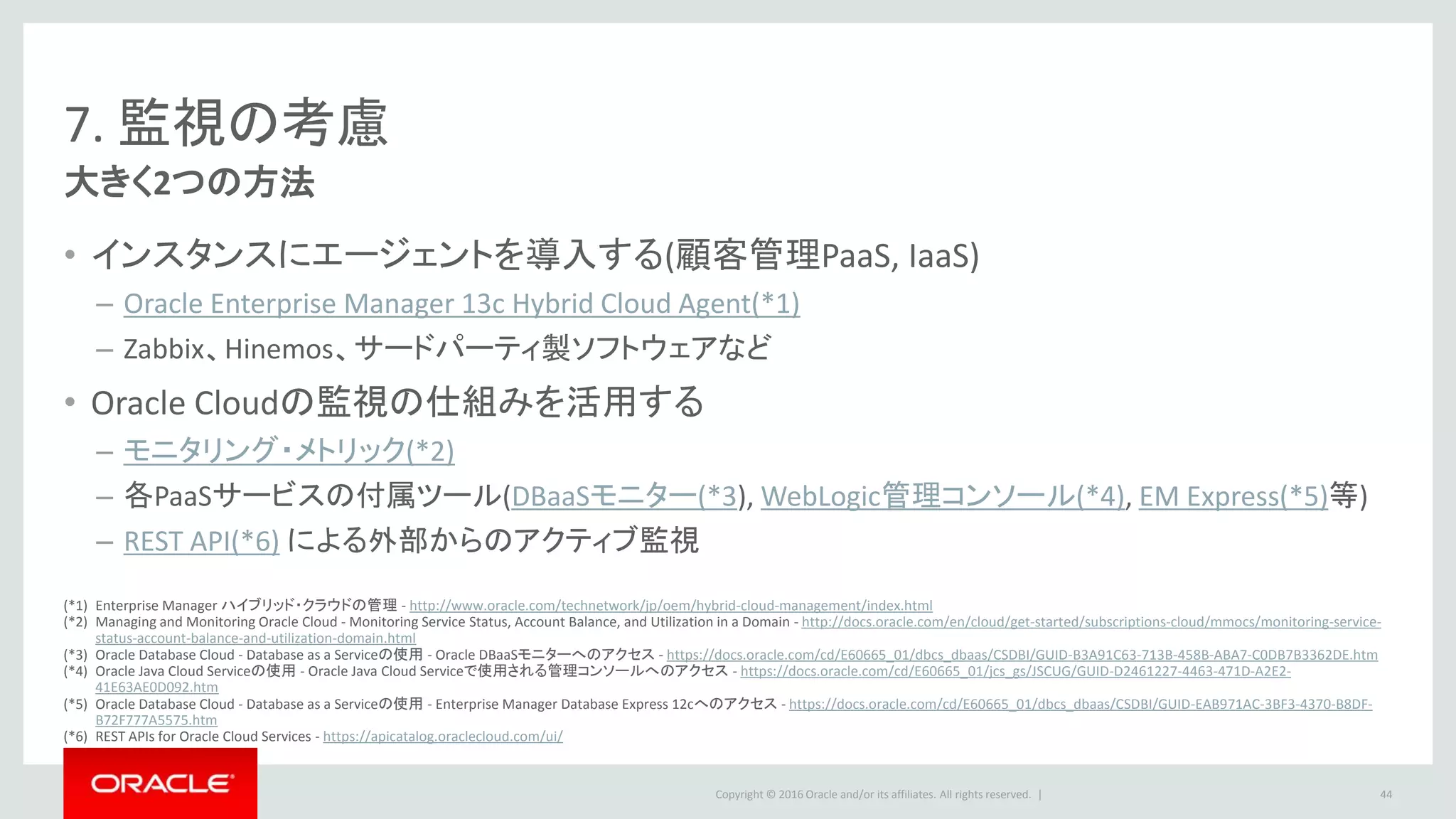

7. 監視の考慮
大きく2つの方法
• インスタンスにエージェントを導入する(顧客管理PaaS, IaaS)
– Oracle Enterprise Manager 13c Hybrid Cloud Agent(*1)
– Zabbix、Hinemos、サードパーティ製ソフトウェアなど
• Oracle Cloudの監視の仕組みを活用する
– モニタリング・メトリック(*2)
– 各PaaSサービスの付属ツール(DBaaSモニター(*3), WebLogic管理コンソール(*4), EM Express(*5)等)
– REST API(*6) による外部からのアクティブ監視
44
(*1) Enterprise Manager ハイブリッド・クラウドの管理 - http://www.oracle.com/technetwork/jp/oem/hybrid-cloud-management/index.html
(*2) Managing and Monitoring Oracle Cloud - Monitoring Service Status, Account Balance, and Utilization in a Domain - http://docs.oracle.com/en/cloud/get-started/subscriptions-cloud/mmocs/monitoring-service-
status-account-balance-and-utilization-domain.html
(*3) Oracle Database Cloud - Database as a Serviceの使用 - Oracle DBaaSモニターへのアクセス - https://docs.oracle.com/cd/E60665_01/dbcs_dbaas/CSDBI/GUID-B3A91C63-713B-458B-ABA7-C0DB7B3362DE.htm
(*4) Oracle Java Cloud Serviceの使用 - Oracle Java Cloud Serviceで使用される管理コンソールへのアクセス - https://docs.oracle.com/cd/E60665_01/jcs_gs/JSCUG/GUID-D2461227-4463-471D-A2E2-
41E63AE0D092.htm
(*5) Oracle Database Cloud - Database as a Serviceの使用 - Enterprise Manager Database Express 12cへのアクセス - https://docs.oracle.com/cd/E60665_01/dbcs_dbaas/CSDBI/GUID-EAB971AC-3BF3-4370-B8DF-
B72F777A5575.htm
(*6) REST APIs for Oracle Cloud Services - https://apicatalog.oraclecloud.com/ui/

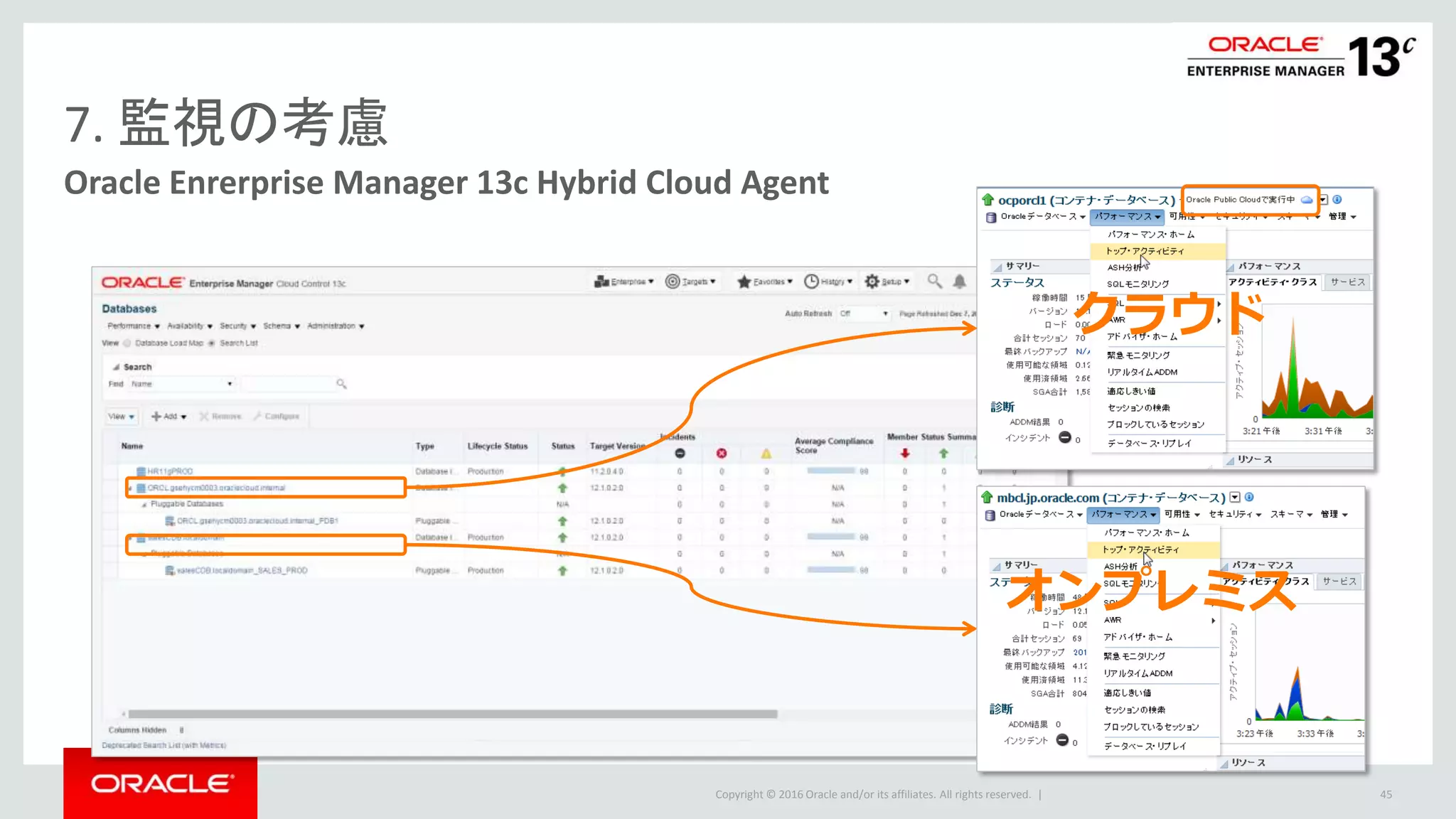

Oracle Enrerprise Manager 13c Hybrid Cloud Agent
45
クラウド
オンプレミス
7. 監視の考慮

7. 監視の考慮

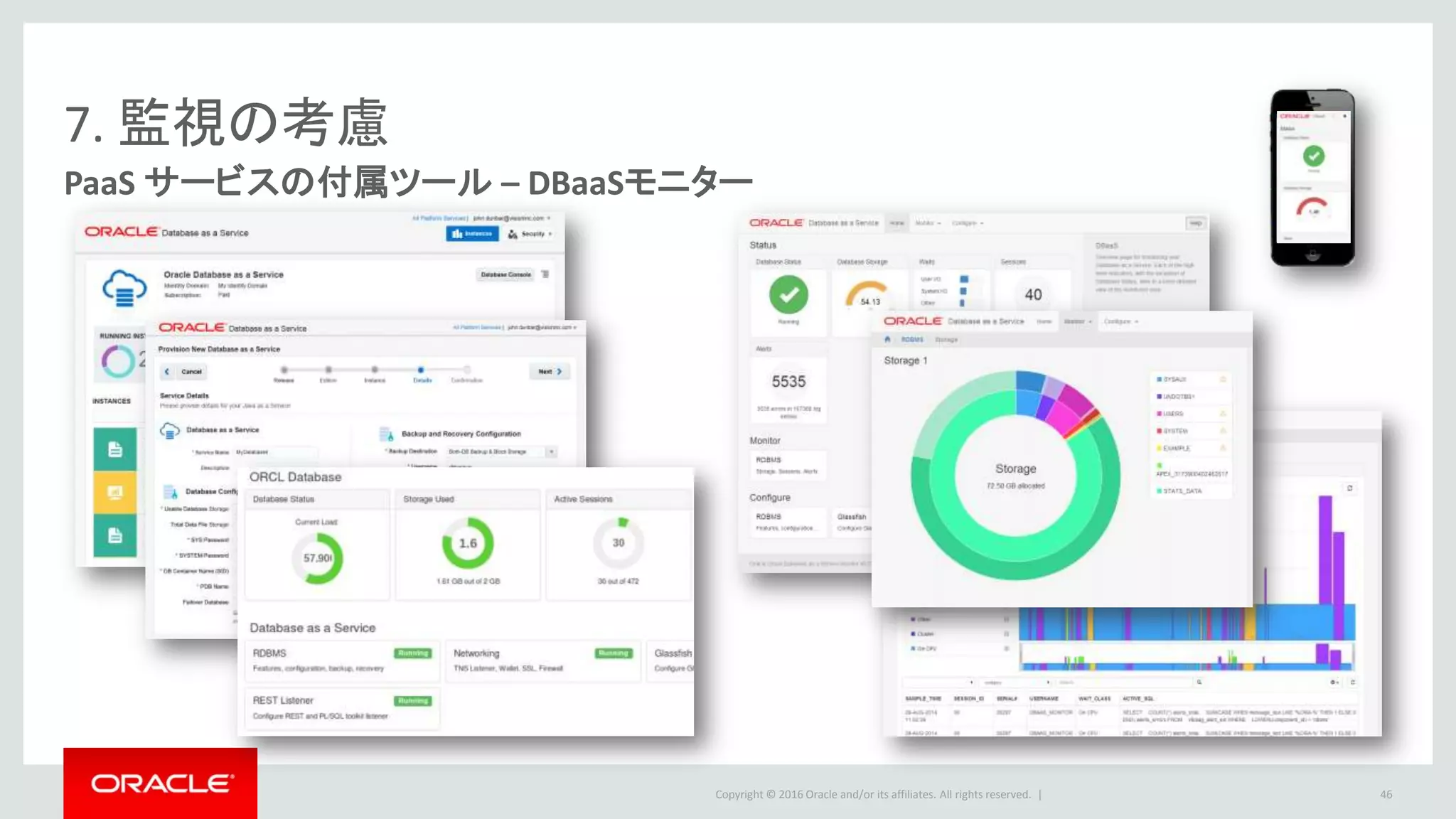

PaaS サービスの付属ツール – DBaaSモニター
46

7. 監視の考慮

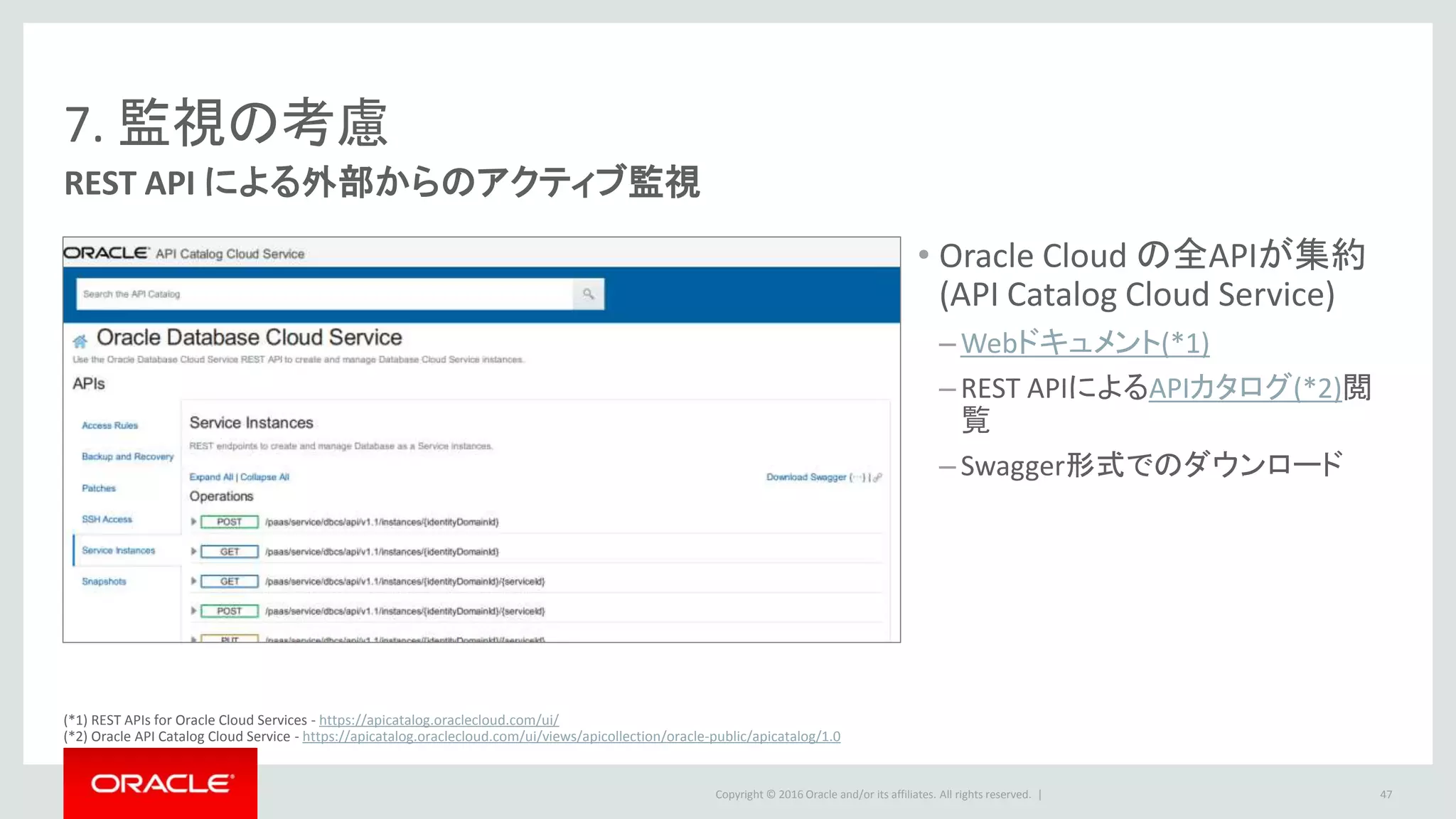

REST API による外部からのアクティブ監視
• Oracle Cloud の全APIが集約
(API Catalog Cloud Service)
– Webドキュメント(*1)
– REST APIによるAPIカタログ(*2)閲
覧
– Swagger形式でのダウンロード
47
(*1) REST APIs for Oracle Cloud Services - https://apicatalog.oraclecloud.com/ui/
(*2) Oracle API Catalog Cloud Service - https://apicatalog.oraclecloud.com/ui/views/apicollection/oracle-public/apicatalog/1.0

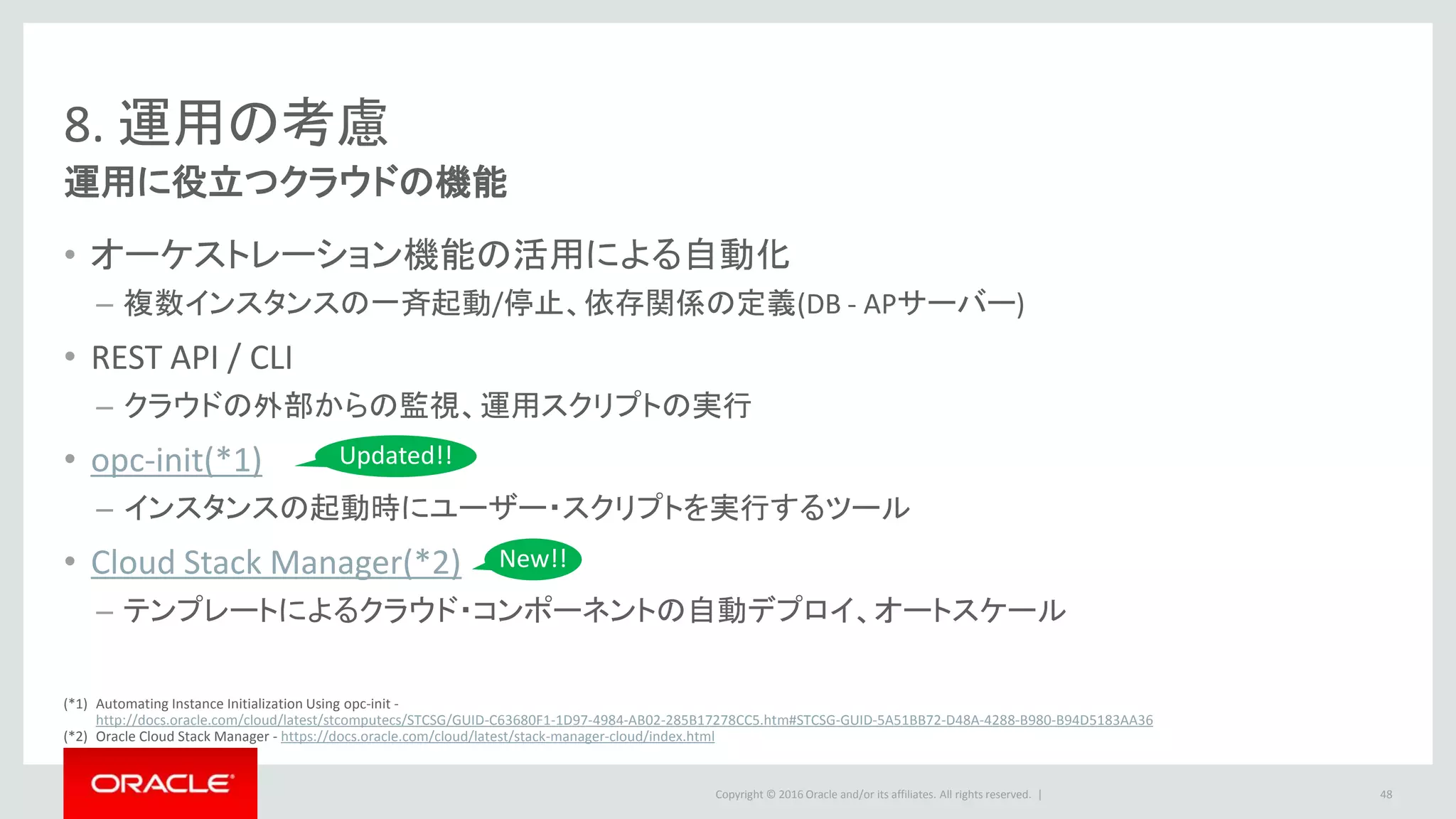

8. 運用の考慮
運用に役立つクラウドの機能
• オーケストレーション機能の活用による自動化
– 複数インスタンスの一斉起動/停止、依存関係の定義(DB - APサーバー)
• REST API / CLI
– クラウドの外部からの監視、運用スクリプトの実行
• opc-init(*1)
– インスタンスの起動時にユーザー・スクリプトを実行するツール
• Cloud Stack Manager(*2)
– テンプレートによるクラウド・コンポーネントの自動デプロイ、オートスケール
48
New!!
Updated!!
(*1) Automating Instance Initialization Using opc-init -
http://docs.oracle.com/cloud/latest/stcomputecs/STCSG/GUID-C63680F1-1D97-4984-AB02-285B17278CC5.htm#STCSG-GUID-5A51BB72-D48A-4288-B980-B94D5183AA36
(*2) Oracle Cloud Stack Manager - https://docs.oracle.com/cloud/latest/stack-manager-cloud/index.html

Copyright © 2016 Oracle and/or its affiliates. All rights reserved. | 49
Oracle Cloud 最新情報サイト
http://qiita.com/organizations/oracle
http://www.slideshare.net/oracle4engineer/
Oracle Cloud Service サービス情報
• https://cloud.oracle.com/ja_JP/d
（サービス詳細、価格、トライアル申込）
Oracle Cloud 日本語版ブログ
• https://community.oracle.com/groups/oracle-
cloud-japan-blog
www.facebook.com/OracleCloudComputing
@OracleCloudZone #OracleCloud
最新ニュース
はここで!!

http://www.slideshare.net/oracle4engineer/
オラクルエンジニア通信 @Slideshare
Oracle Cloud Service PaaS スタートアップ・ガイド
Oracle Cloud Platform デザインパターン
Oracle Database Cloud Service を初
めて使用する方にむけたスタート
アップガイド
一通りの操作について、画面ショッ
ト付きでステップ・バイ・ステップで
解説しています
Oracle Cloud (PaaS/IaaS) のアーキ
テクチャを検討する際の設計カタロ
グしてて、典型的な過大に対し設
計・構築・運用Tipsという形式でまと
めています
Oracle Database Cloud Data Guard機能について
Oracle Database Cloud を使ってみよう
Oracle Public Cloud Service を初め
て契約されたお客様のためのス
タートアップ・ガイド
サービス契約完了時点から、アク
ティベート化処理を経て、最初のイ
ンスタンスを作成するところまでを
扱っています
Oracle Database Cloud Service の高
可用性機能である Data Guard に
ついて、機能の詳細を解説した資
料です

Oracle Cloud Service 30日間無料トライアル
51
トライアルのお申し込みサイト
Database Cloudトライアル申し込みご案内
トライアルのお申し込みサイト
 トライアルのお申し込みサイトはコチラ
- 上記サイトより、ご利用したいクラウドサービスを選択し、お申し込み頂けます。
- Oracle PaaSの各サービスは「プラットフォームとインフラ」項目をご参照ください。
https://cloud.oracle.com/ja_JP/tryit
Database Cloudトライアル申し込みご案内
お申し込みは数ステップでカンタン！30日間お試し放題！！
- Database Cloud Serviceのトライアルを申し込むと、Database Backup ServiceやJava Cloud Serviceなどもトライアル可能です！
- 上記FAQサイトにてチュートリアルも提供しております：
- Oracle Database Cloud Serviceを使ってみよう
- Oracle Database Cloud Service 体験チュートリアル - トライアル環境を使用したAPEXアプリケーション作成
 DBCSの詳細なお申込み方法はFAQにてご案内しております。
https://faq.oracle.co.jp/app/answers/detail/a_id/2809 へアクセス

Oracle Digitalは、オラクル製品の導入をご検討いただく際の総合窓口。
電話とインターネットによるダイレクトなコニュニケーションで、どんなお問い合わせにもすばやく対応します。
もちろん、無償。どんなことでも、ご相談ください。

ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016]

ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016]

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (20)

Similar to ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016]

Similar to ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016] (20)

More from オラクルエンジニア通信

More from オラクルエンジニア通信 (20)

Recently uploaded

Recently uploaded (15)

ITアーキテクトのためのOracle Cloud Platform設計・構築入門 [Oracle Cloud Days Tokyo 2016]
