WebRTC Conference Japan 2016の WebRTC Boot Camp ハンズオン資料です

1. WebRTC Conference Japan 2016
WebRTC Boot Camp ハンズオン
インフォコム株式会社
がねこまさし

2. リソース
• スライドのURL
– http://www.slideshare.net/mganeko/webrtc-
bootcamp-handson
– 短縮 http://goo.gl/cA9CV5
• 元になるソースコード
– https://github.com/mganeko/bootcamp
– 短縮 https://goo.gl/HfXTmT
• 参考
– WebRTCを試すために必要なもの (Qiita)
• http://goo.gl/hSfYc9
– お手軽なWebサーバーの立て方 (Qiita)
• http://goo.gl/0C18j5

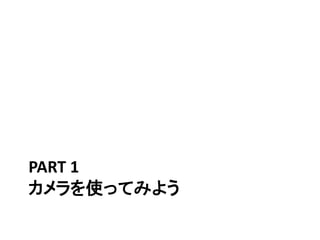

3. PART 1
カメラを使ってみよう

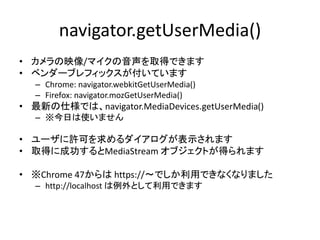

4. navigator.getUserMedia()
• カメラの映像/マイクの音声を取得できます
• ベンダーブレフィックスが付いています
– Chrome: navigator.webkitGetUserMedia()
– Firefox: navigator.mozGetUserMedia()
• 最新の仕様では、navigator.MediaDevices.getUserMedia()
– ※今日は使いません
• ユーザに許可を求めるダイアログが表示されます
• 取得に成功するとMediaStream オブジェクトが得られます
• ※Chrome 47からは https://〜でしか利用できなくなりました
– http://localhost は例外として利用できます

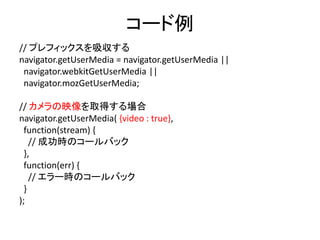

5. コード例
// プレフィックスを吸収する
navigator.getUserMedia = navigator.getUserMedia ||
navigator.webkitGetUserMedia ||
navigator.mozGetUserMedia;
// カメラの映像を取得する場合
navigator.getUserMedia( {video : true},
function(stream) {
// 成功時のコールバック
},
function(err) {
// エラー時のコールバック
}
);

6. マイクの音声も取得する場合
// カメラの映像とマイクの音声を取得する場合
navigator.getUserMedia( {video : true, audio: true},
function(stream) {
// 成功時のコールバック
},
function(err) {
// エラー時のコールバック
}
);
※会場でやるとうるさいので、今日は音声無しでお願いします

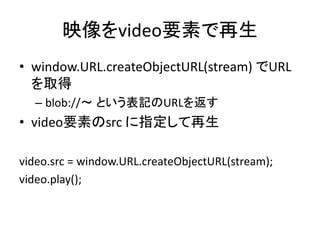

7. 映像をvideo要素で再生
• window.URL.createObjectURL(stream) でURL
を取得
– blob://〜 という表記のURLを返す
• video要素のsrc に指定して再生
video.src = window.URL.createObjectURL(stream);
video.play();

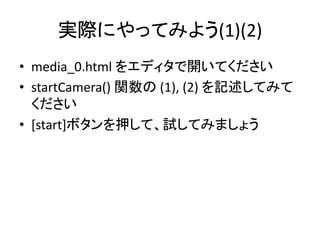

8. 実際にやってみよう(1)(2)
• media_0.html をエディタで開いてください
• startCamera() 関数の (1), (2) を記述してみて
ください
• [start]ボタンを押して、試してみましょう

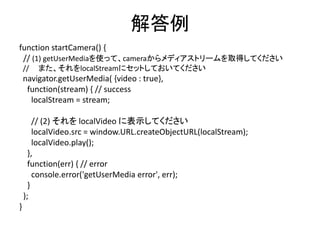

9. 解答例
function startCamera() {
// (1) getUserMediaを使って、cameraからメディアストリームを取得してください
// また、それをlocalStreamにセットしておいてください
navigator.getUserMedia( {video : true},
function(stream) { // success
localStream = stream;
// (2) それを localVideo に表示してください
localVideo.src = window.URL.createObjectURL(localStream);
localVideo.play();
},
function(err) { // error
console.error('getUserMedia error', err);
}
);
}

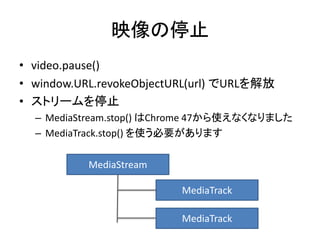

10. 映像の停止
• video.pause()
• window.URL.revokeObjectURL(url) でURLを解放
• ストリームを停止
– MediaStream.stop() はChrome 47から使えなくなりました
– MediaTrack.stop() を使う必要があります
MediaStream
MediaTrack
MediaTrack

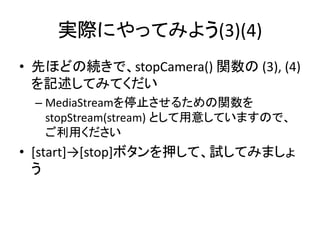

11. 実際にやってみよう(3)(4)
• 先ほどの続きで、stopCamera() 関数の (3), (4)
を記述してみてくだい
– MediaStreamを停止させるための関数を
stopStream(stream) として用意していますので、
ご利用ください
• [start]→[stop]ボタンを押して、試してみましょ
う

12. 解答例
function stopCamera() {
// (3) localVideoの再生を停止させてください
localVideo.pause();
window.URL.revokeObjectURL(localVideo.src);
localVideo.src = ''; // Firefox ではWARNING
// (4) メディアストリームを停止させてください
stopStream(localStream);
localStream = null;
}

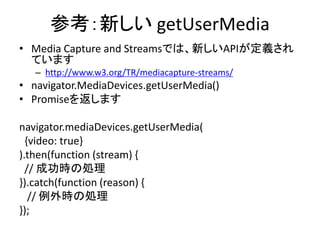

13. 参考：新しい getUserMedia
• Media Capture and Streamsでは、新しいAPIが定義され
ています
– http://www.w3.org/TR/mediacapture-streams/
• navigator.MediaDevices.getUserMedia()
• Promiseを返します
navigator.mediaDevices.getUserMedia(
{video: true}
).then(function (stream) {
// 成功時の処理
}).catch(function (reason) {
// 例外時の処理
});

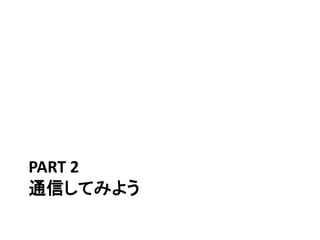

14. PART 2
通信してみよう

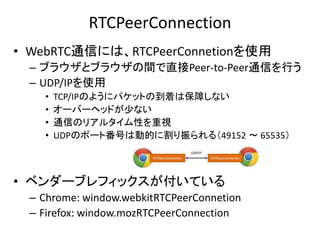

15. RTCPeerConnection
• WebRTC通信には、RTCPeerConnetionを使用
– ブラウザとブラウザの間で直接Peer-to-Peer通信を行う
– UDP/IPを使用
• TCP/IPのようにパケットの到着は保障しない
• オーバーヘッドが少ない
• 通信のリアルタイム性を重視
• UDPのポート番号は動的に割り振られる（49152 ～ 65535）
• ベンダーブレフィックスが付いている
– Chrome: window.webkitRTCPeerConnetion
– Firefox: window.mozRTCPeerConnection

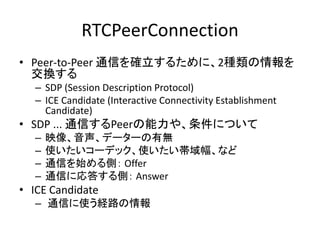

16. RTCPeerConnection
• Peer-to-Peer 通信を確立するために、2種類の情報を
交換する
– SDP (Session Description Protocol)
– ICE Candidate (Interactive Connectivity Establishment
Candidate)
• SDP ... 通信するPeerの能力や、条件について
– 映像、音声、データーの有無
– 使いたいコーデック、使いたい帯域幅、など
– 通信を始める側： Offer
– 通信に応答する側： Answer
• ICE Candidate
– 通信に使う経路の情報

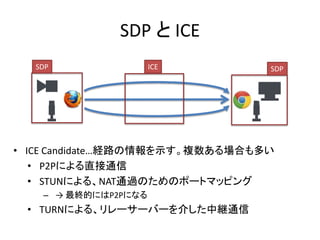

17. SDP と ICE
• ICE Candidate…経路の情報を示す。複数ある場合も多い
• P2Pによる直接通信
• STUNによる、NAT通過のためのポートマッピング
– → 最終的にはP2Pになる
• TURNによる、リレーサーバーを介した中継通信
SDP SDPICE

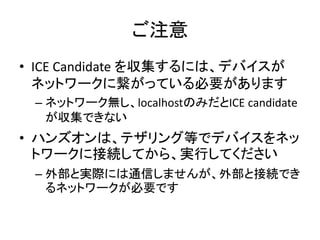

18. ご注意
• ICE Candidate を収集するには、デバイスが
ネットワークに繋がっている必要があります
– ネットワーク無し、localhostのみだとICE candidate
が収集できない
• ハンズオンは、テザリング等でデバイスをネッ
トワークに接続してから、実行してください
– 外部と実際には通信しませんが、外部と接続でき
るネットワークが必要です

19. シグナリング
• 最初は通信相手のことをお互い知らない
• 情報をなんらかの方法で交換する必要あり
– → シグナリング
• 通常は仲介役となるサーバーを用意
– → シグナリングサーバー
• 今日は、仲介役は「あなた」
– → 手動でシグナリング

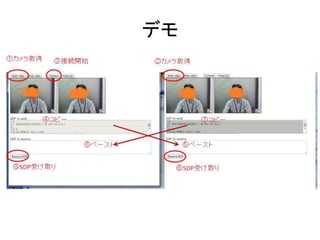

20. デモ

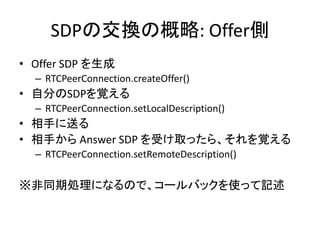

21. SDPの交換の概略: Offer側
• Offer SDP を生成
– RTCPeerConnection.createOffer()
• 自分のSDPを覚える
– RTCPeerConnection.setLocalDescription()
• 相手に送る
• 相手から Answer SDP を受け取ったら、それを覚える
– RTCPeerConnection.setRemoteDescription()
※非同期処理になるので、コールバックを使って記述

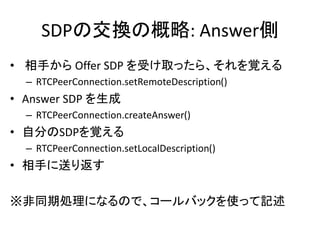

22. SDPの交換の概略: Answer側
• 相手から Offer SDP を受け取ったら、それを覚える
– RTCPeerConnection.setRemoteDescription()
• Answer SDP を生成
– RTCPeerConnection.createAnswer()
• 自分のSDPを覚える
– RTCPeerConnection.setLocalDescription()
• 相手に送り返す
※非同期処理になるので、コールバックを使って記述

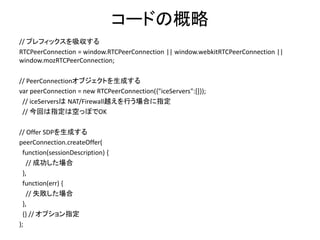

23. コードの概略
// プレフィックスを吸収する
RTCPeerConnection = window.RTCPeerConnection || window.webkitRTCPeerConnection ||
window.mozRTCPeerConnection;
// PeerConnectionオブジェクトを生成する
var peerConnection = new RTCPeerConnection({"iceServers":[]});
// iceServersは NAT/Firewall越えを行う場合に指定
// 今回は指定は空っぽでOK
// Offer SDPを生成する
peerConnection.createOffer(
function(sessionDescription) {
// 成功した場合
},
function(err) {
// 失敗した場合
},
{} // オプション指定
);

24. コードの概略（続き）
// Answer SDPを生成する
peerConnection.createAnswer(
function(sessionDescription) {
// 成功した場合
},
function(err) {
// 失敗した場合
},
{} // オプション指定
);
// SDP を受け取った場合
peerConnection.setRemoteDescription(sessionDescription,
function() {
// 成功
},
function(err) {
// 失敗
}
);

25. ICE Candidateの交換の概略
• ICE Candidate (通信経路の候補)は複数個ある
• 非同期に順々に収集される
– RTCPeerConnection.onicecandidate()
• 早く見つかったものから随時交換… Trcikle ICE
– 早く繋がるケースが多い
• 全て見つけてから、まとめて交換… Vanilla ICE
– 処理はシンプル。※今日はこちらを利用

26. Trickle ICE によるシグナリング

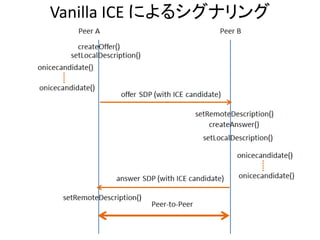

27. Vanilla ICE によるシグナリング

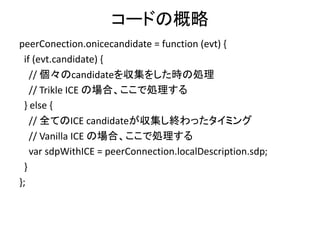

28. コードの概略
peerConection.onicecandidate = function (evt) {
if (evt.candidate) {
// 個々のcandidateを収集をした時の処理
// Trikle ICE の場合、ここで処理する
} else {
// 全てのICE candidateが収集し終わったタイミング
// Vanilla ICE の場合、ここで処理する
var sdpWithICE = peerConnection.localDescription.sdp;
}
};

29. 手動シグナリングをやってみよう
(1)〜(7)
• hand_vanilla_0.html をエディタで開いてください
• makeOffer()関数の(1),(2)を記述してみてください
• setOfferText()関数の(3),(4)を記述してみてください
• makeAnswer()関数の(5),(6)を記述してみてください
• setAnswerText()関数の(7)を記述してみてください

30. 解答例
function makeOffer() {
// (1) createOfferを呼び出して、Offer SDPを生成する
peerConnection.createOffer(function (sessionDescription) { // in case of success
// (2) 生成されたSDPを、peerConnetionにセットする
// ※Vanilla ICEを用いるため、すぐにはOfferを相手に送信しない
peerConnection.setLocalDescription(sessionDescription,
function() {
console.log('setLocalDescription() succsess');
// ※Trickle ICEの場合は、このタイミングでOffer SDPを相手に送信する
// ※Vanilla ICEの場合には、まだ送らない
},
function(err) {
console.error('setLocalDescription() ERROR: ', err);
}
);
console.log('-- Create Offer SDP --');
console.log(sessionDescription);
}, function (err) { // in case of error
console.error('Create Offer failed:', err);
}, mediaConstraints);
}

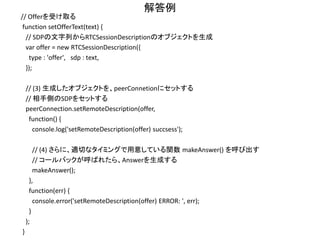

31. 解答例
// Offerを受け取る
function setOfferText(text) {
// SDPの文字列からRTCSessionDescriptionのオブジェクトを生成
var offer = new RTCSessionDescription({
type : 'offer', sdp : text,
});
// (3) 生成したオブジェクトを、peerConnetionにセットする
// 相手側のSDPをセットする
peerConnection.setRemoteDescription(offer,
function() {
console.log('setRemoteDescription(offer) succsess');
// (4) さらに、適切なタイミングで用意している関数 makeAnswer() を呼び出す
// コールバックが呼ばれたら、Answerを生成する
makeAnswer();
},
function(err) {
console.error('setRemoteDescription(offer) ERROR: ', err);
}
);
}

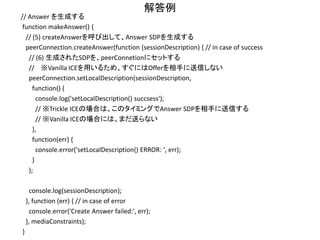

32. 解答例
// Answer を生成する
function makeAnswer() {
// (5) createAnswerを呼び出して、Answer SDPを生成する
peerConnection.createAnswer(function (sessionDescription) { // in case of success
// (6) 生成されたSDPを、peerConnetionにセットする
// ※Vanilla ICEを用いるため、すぐにはOfferを相手に送信しない
peerConnection.setLocalDescription(sessionDescription,
function() {
console.log('setLocalDescription() succsess');
// ※Trickle ICEの場合は、このタイミングでAnswer SDPを相手に送信する
// ※Vanilla ICEの場合には、まだ送らない
},
function(err) {
console.error('setLocalDescription() ERROR: ', err);
}
);
console.log(sessionDescription);
}, function (err) { // in case of error
console.error('Create Answer failed:', err);
}, mediaConstraints);
}

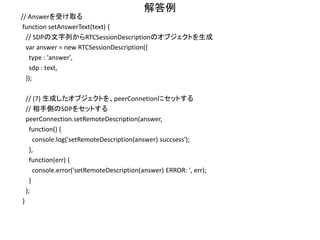

33. 解答例
// Answerを受け取る
function setAnswerText(text) {
// SDPの文字列からRTCSessionDescriptionのオブジェクトを生成
var answer = new RTCSessionDescription({
type : 'answer',
sdp : text,
});
// (7) 生成したオブジェクトを、peerConnetionにセットする
// 相手側のSDPをセットする
peerConnection.setRemoteDescription(answer,
function() {
console.log('setRemoteDescription(answer) succsess');
},
function(err) {
console.error('setRemoteDescription(answer) ERROR: ', err);
}
);
}

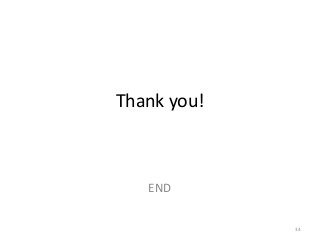

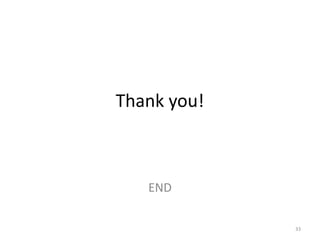

34. Thank you!
34
END
