1. Monitoring
Intelligence
北島直紀
Microsoft
June 27 2016

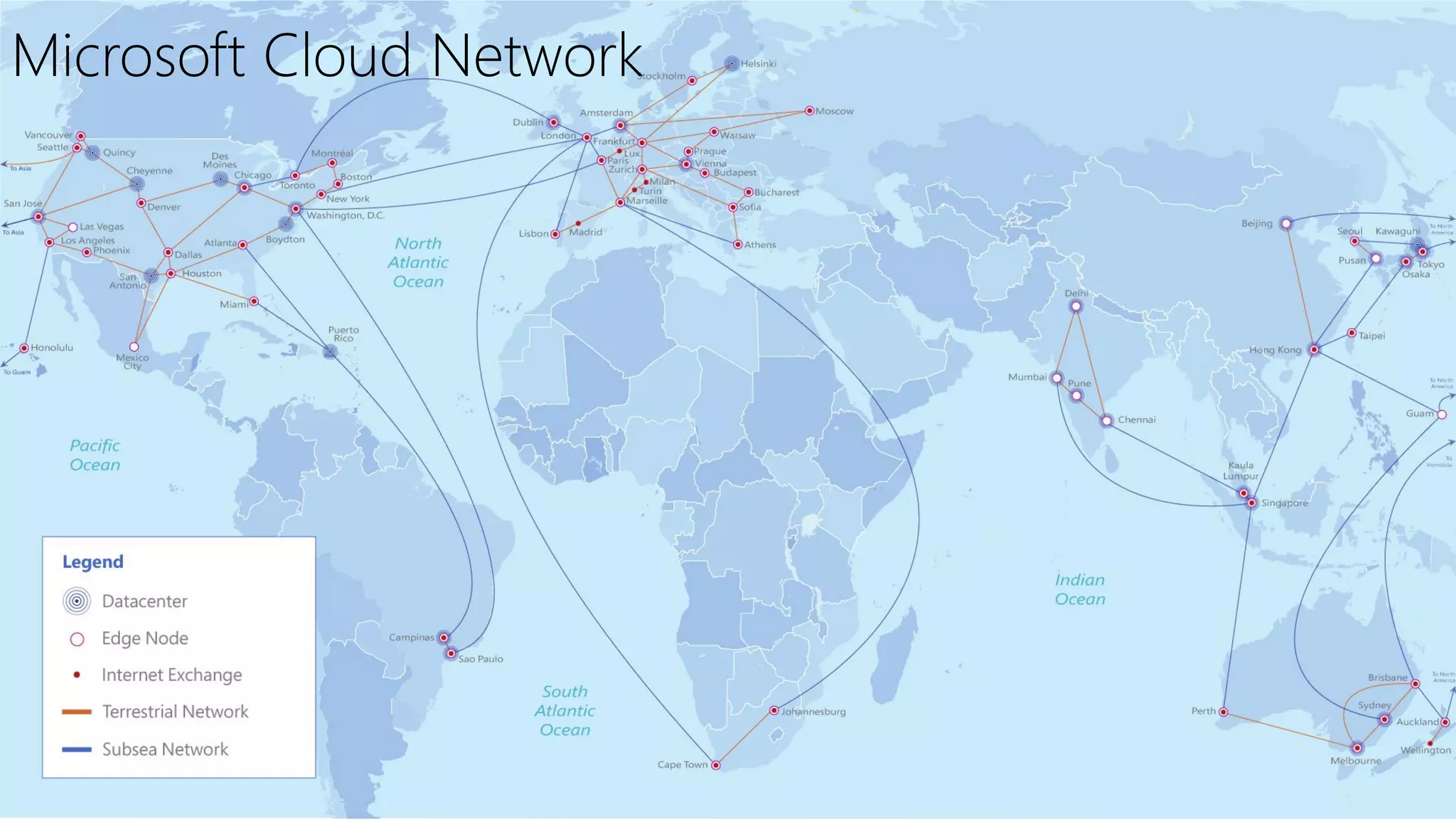

2. Microsoft Cloud Network

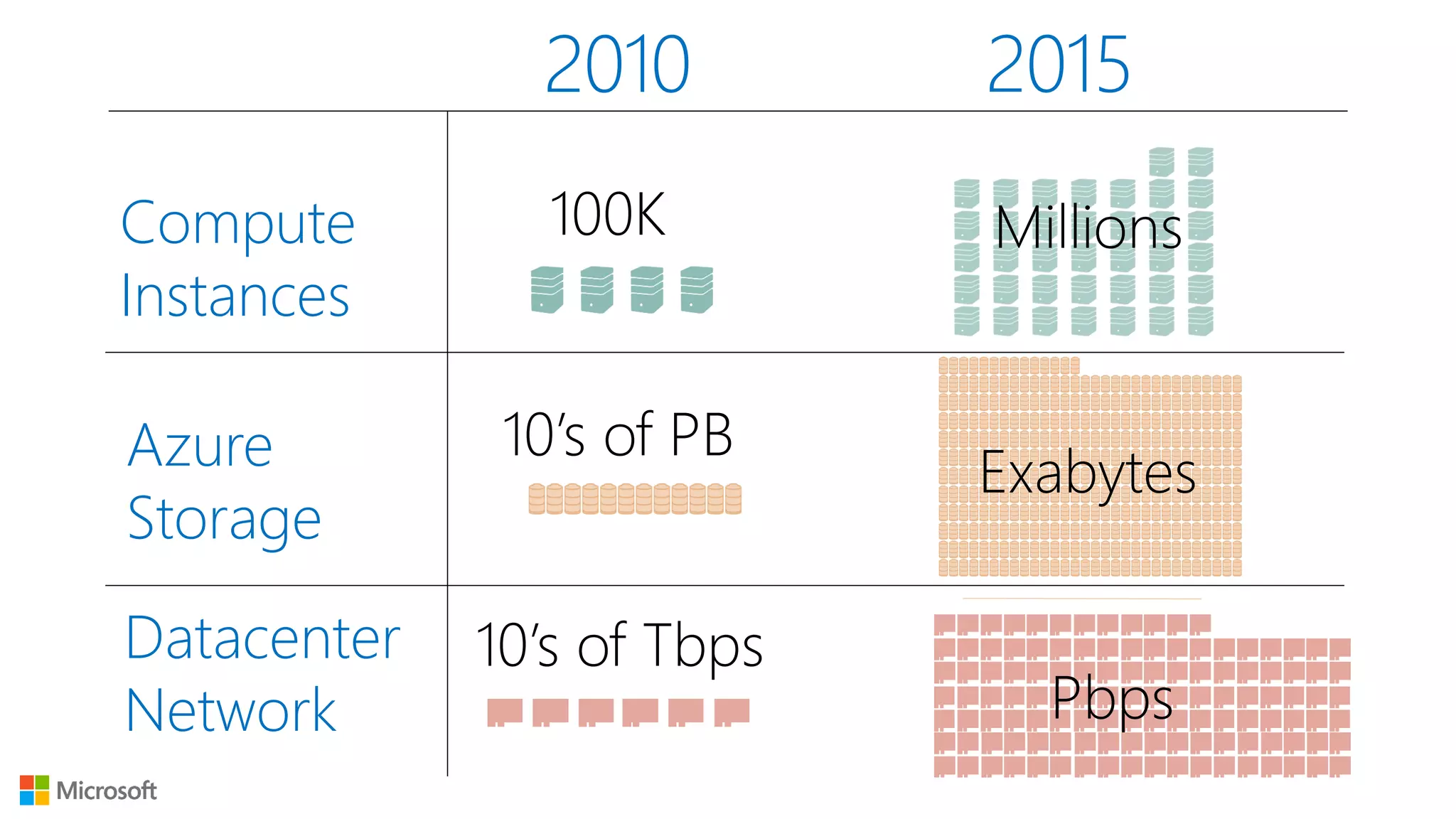

3. 2010 2015
100K MillionsCompute
Instances
10’s of PB
ExabytesAzure
Storage
10’s of TbpsDatacenter
Network Pbps

4. 4

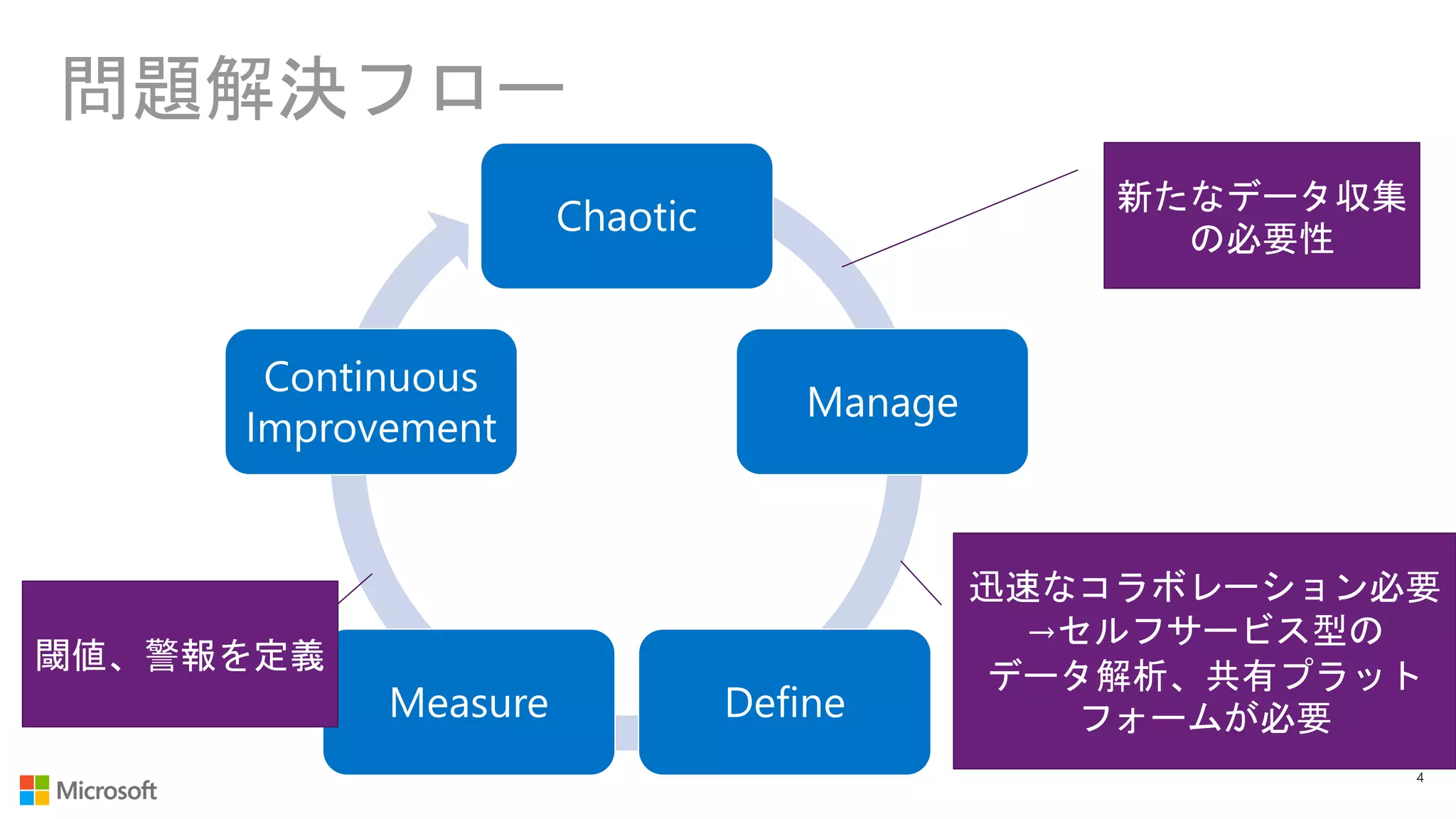

問題解決フロー
Chaotic
Manage
DefineMeasure
Continuous
Improvement
新たなデータ収集
の必要性
迅速なコラボレーション必要
→セルフサービス型の
データ解析、共有プラット
フォームが必要
閾値、警報を定義

5. 5

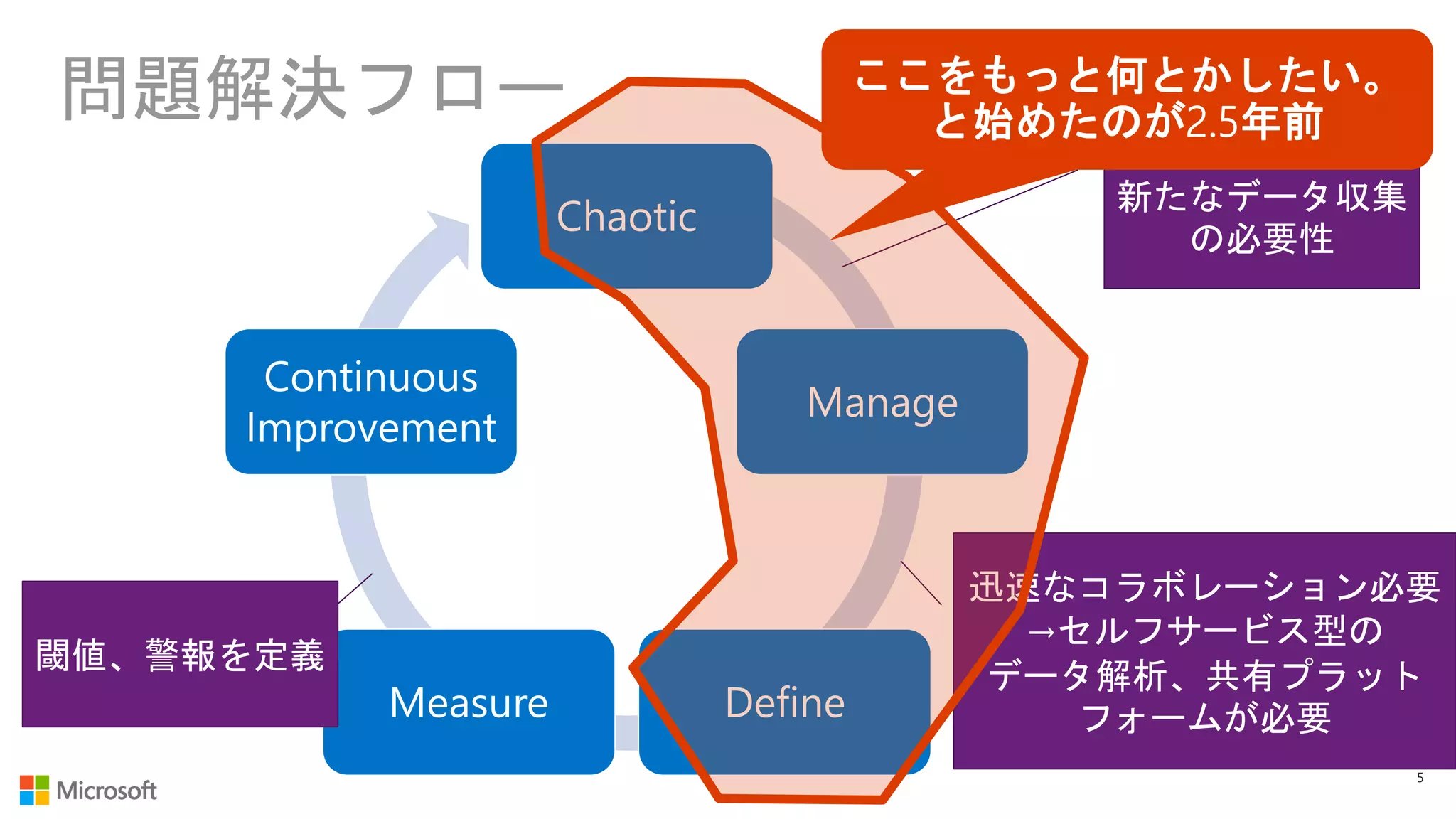

問題解決フロー
Chaotic
Manage
DefineMeasure
Continuous
Improvement
新たなデータ収集
の必要性
迅速なコラボレーション必要
→セルフサービス型の
データ解析、共有プラット
フォームが必要
閾値、警報を定義
ここをもっと何とかしたい。
と始めたのが2.5年前

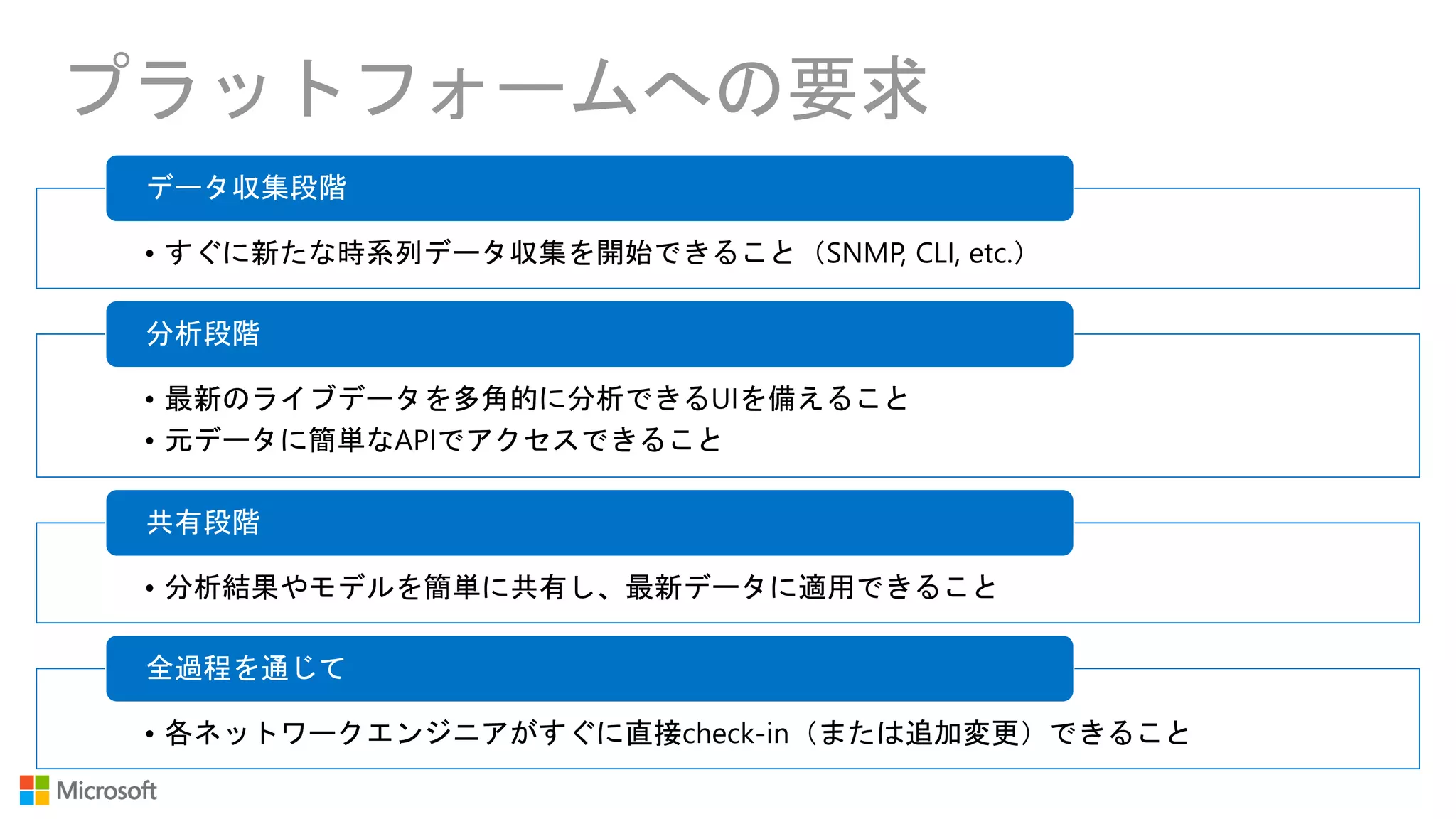

6. • すぐに新たな時系列データ収集を開始できること（SNMP, CLI, etc.）
データ収集段階
• 最新のライブデータを多角的に分析できるUIを備えること
• 元データに簡単なAPIでアクセスできること
分析段階
• 分析結果やモデルを簡単に共有し、最新データに適用できること
共有段階
• 各ネットワークエンジニアがすぐに直接check-in（または追加変更）できること
全過程を通じて
プラットフォームへの要求

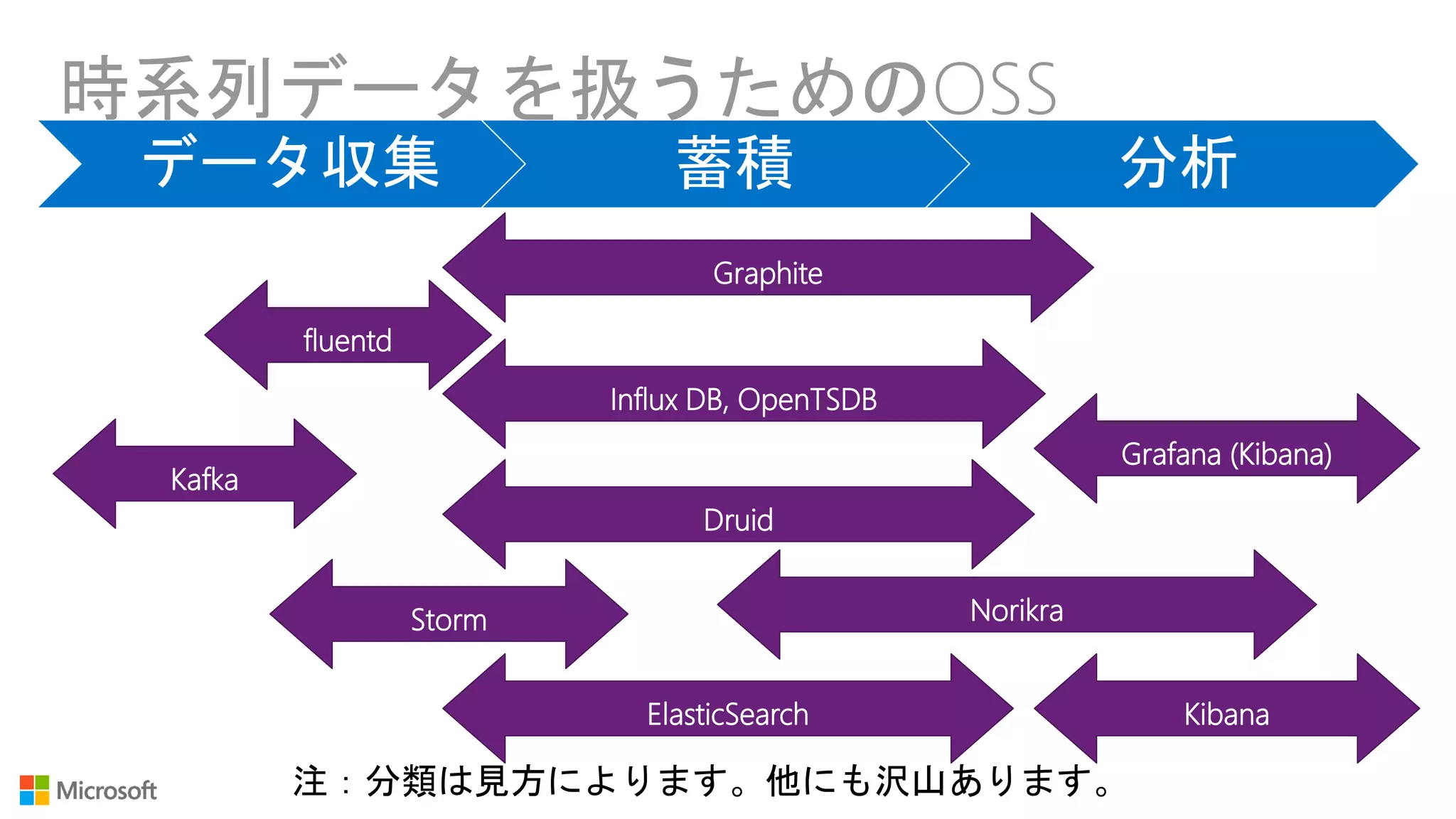

7. データ収集 蓄積 分析
時系列データを扱うためのOSS
Graphite
fluentd
Kafka
Influx DB, OpenTSDB
Druid
Grafana (Kibana)
NorikraStorm
ElasticSearch Kibana

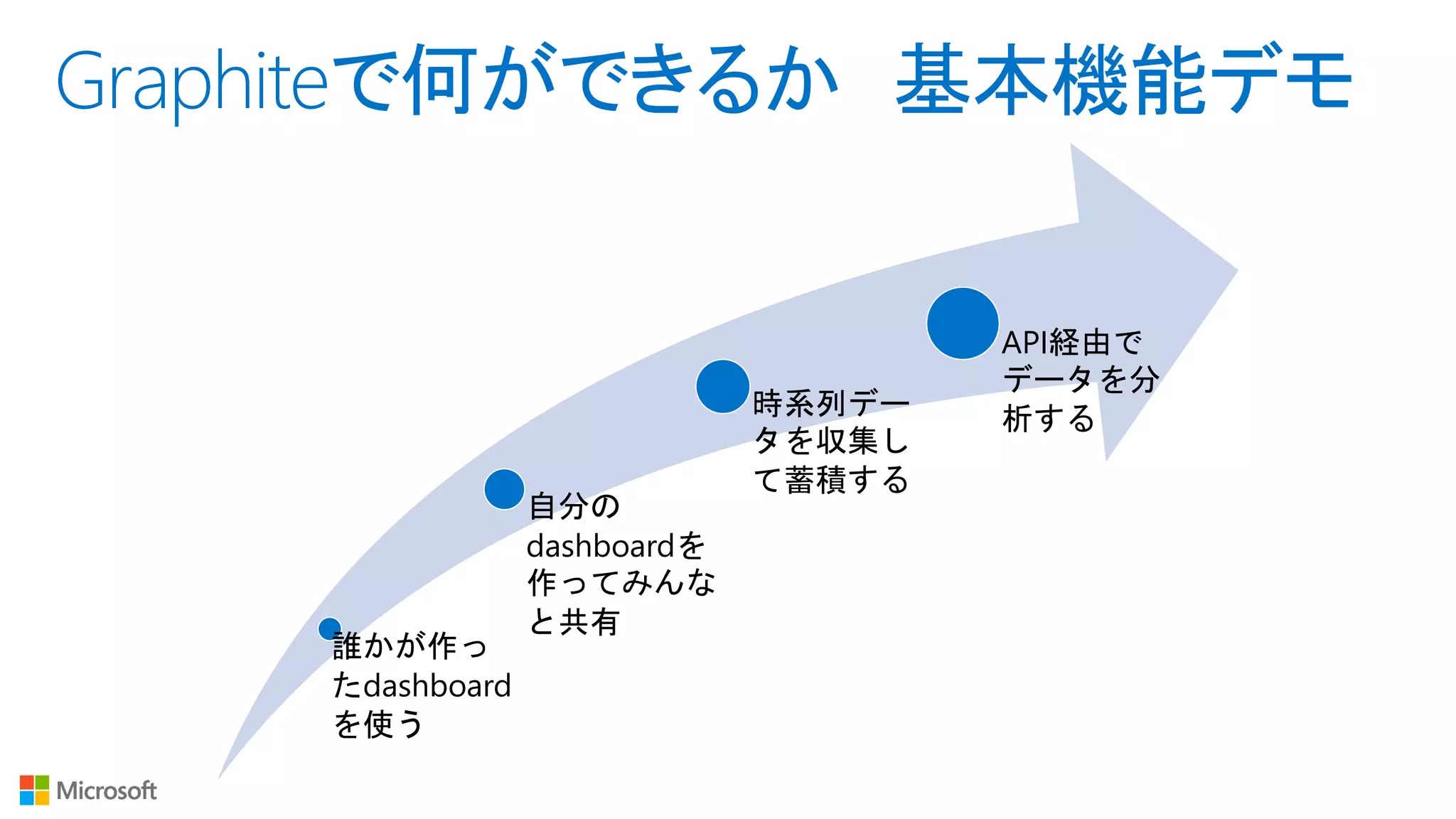

8. Graphiteで何ができるか 基本機能デモ
誰かが作っ
たdashboard
を使う
自分の
dashboardを
作ってみんな
と共有
時系列デー
タを収集し
て蓄積する
API経由で
データを分
析する

9. Use case 1: Router code upgrade dashboard
9
http://gnsgraphite/dashboard#temp-
RFC535884
非公開

10. Use case 2: Fiber cut時の挙動とその相関
10
http://gnsgraphite/dashboard#temp-
RFC535884
非公開

11. Use case 3: ISIS table size per region
11
非公開

12. Use case 4: IGP収束時間
12
非公開

13. Use case 5: 各ルータの微視的データの相関
13
http://gnsgraphite/dashboard#temp-
RFC535884
非公開

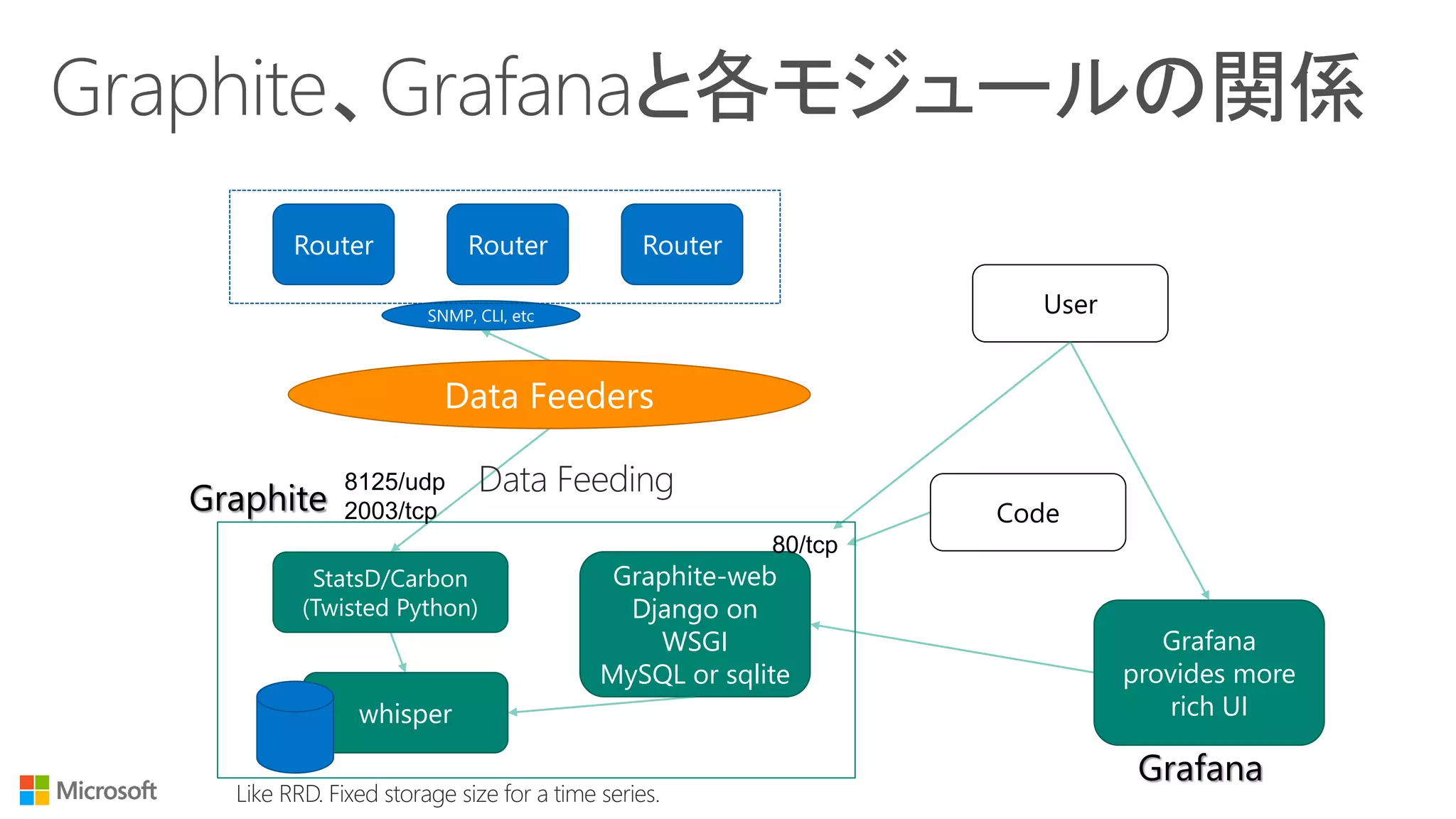

14. Graphite、Grafanaと各モジュールの関係
Router Router Router
whisper
SNMP, CLI, etc
Data Feeders
User
StatsD/Carbon
(Twisted Python)
Graphite-web
Django on
WSGI
MySQL or sqlite
8125/udp
2003/tcp
80/tcp
Grafana
provides more
rich UI
Code

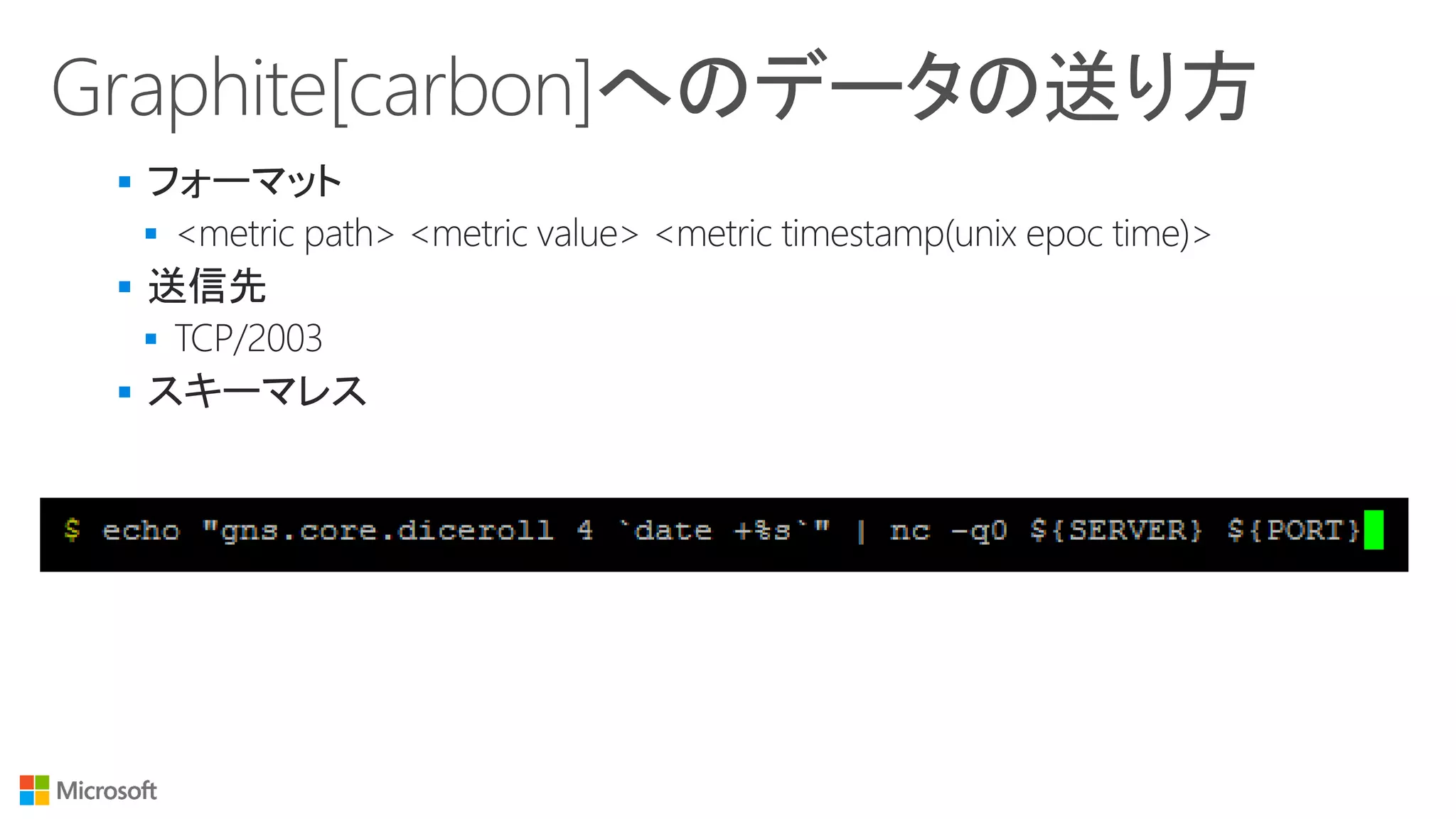

15. Graphite[carbon]へのデータの送り方






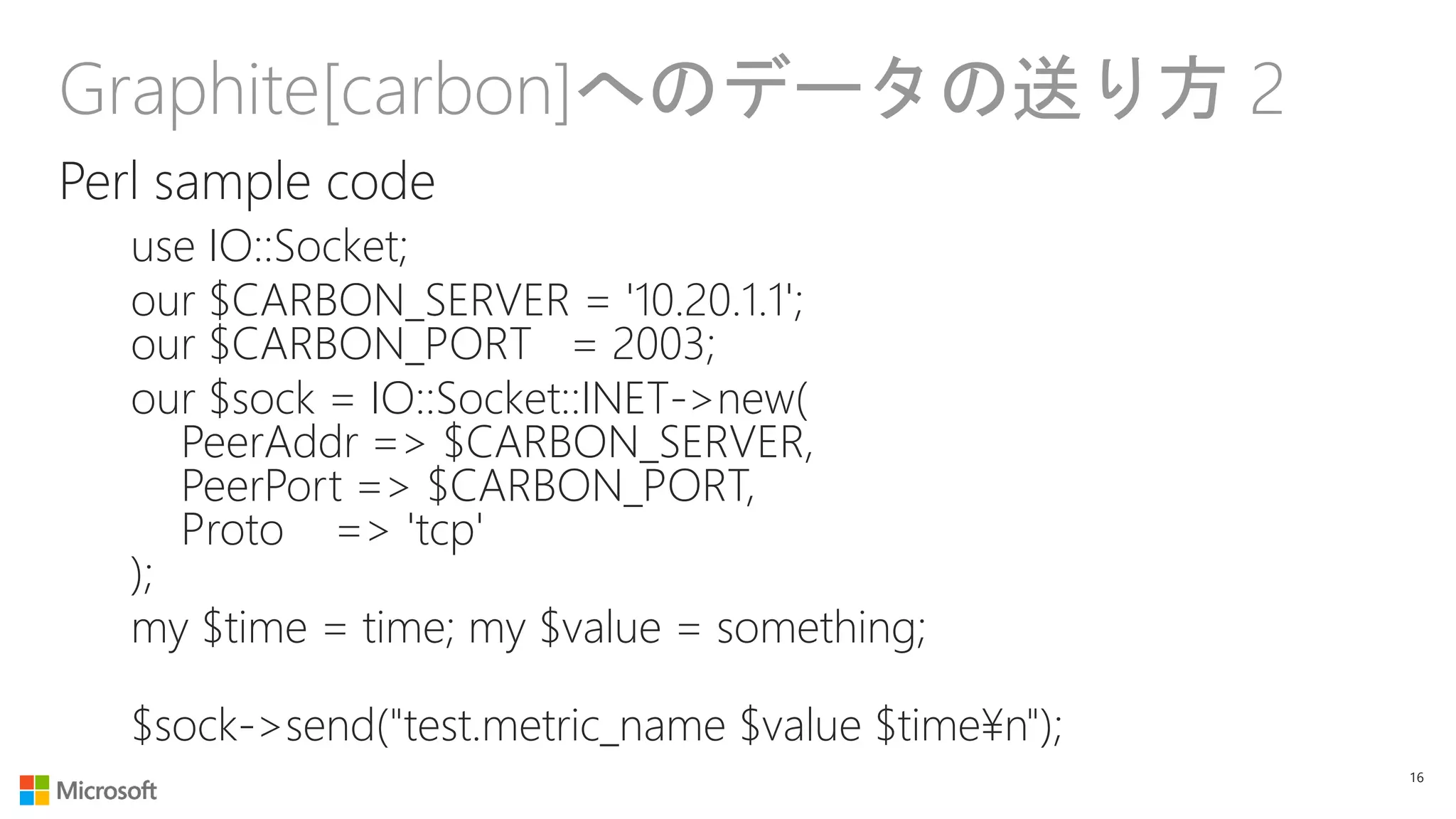

16. Perl sample code
use IO::Socket;
our $CARBON_SERVER = '10.20.1.1';
our $CARBON_PORT = 2003;
our $sock = IO::Socket::INET->new(
PeerAddr => $CARBON_SERVER,
PeerPort => $CARBON_PORT,
Proto => 'tcp'
);
my $time = time; my $value = something;
$sock->send("test.metric_name $value $time¥n");
16
Graphite[carbon]へのデータの送り方 2

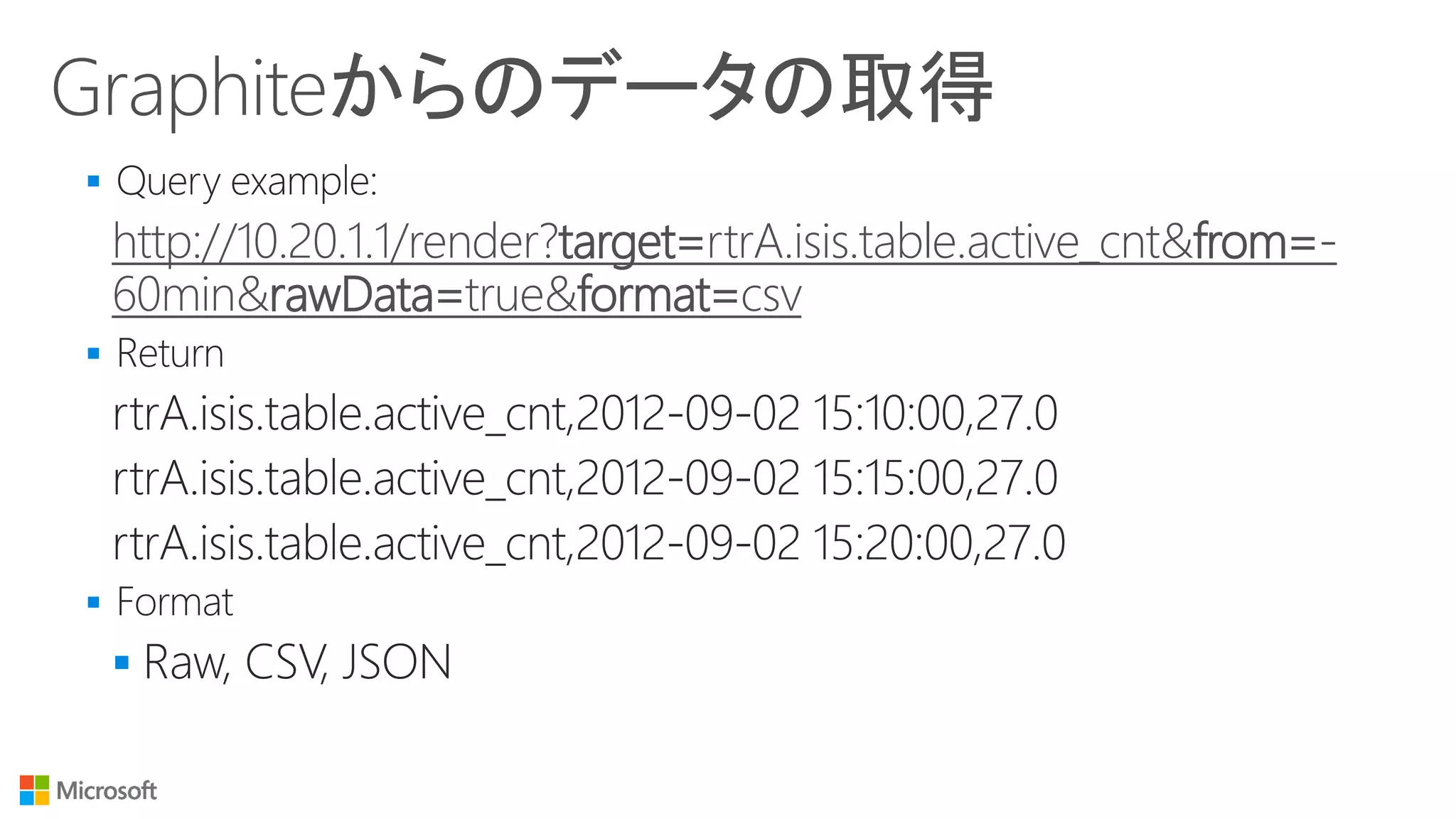

17. Graphiteからのデータの取得

http://10.20.1.1/render?target=rtrA.isis.table.active_cnt&from=-
60min&rawData=true&format=csv




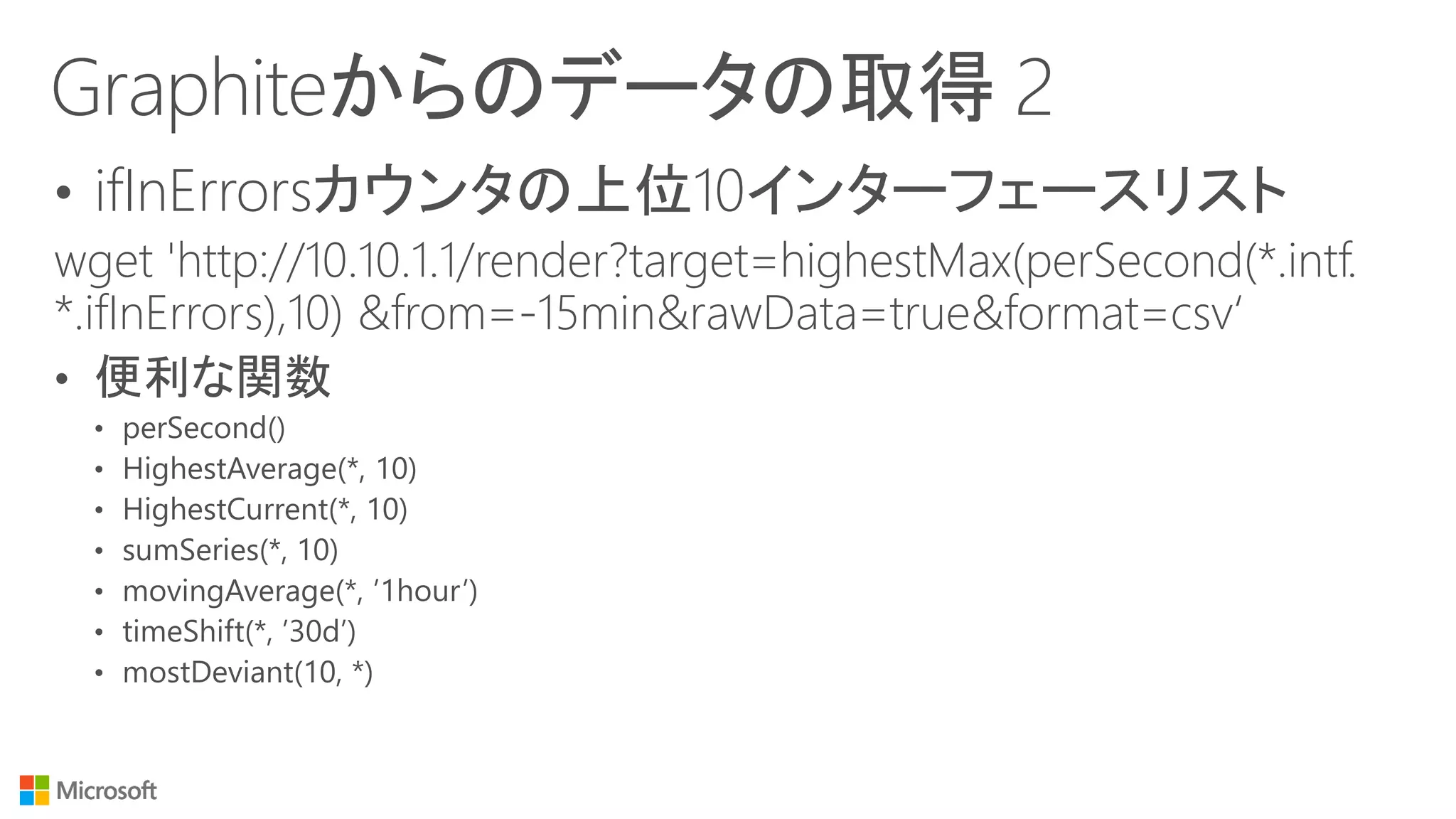

18. Graphiteからのデータの取得 2
• ifInErrorsカウンタの上位10インターフェースリスト
wget 'http://10.10.1.1/render?target=highestMax(perSecond(*.intf.
*.ifInErrors),10) &from=-15min&rawData=true&format=csv‘
• 便利な関数
• perSecond()
• HighestAverage(*, 10)
• HighestCurrent(*, 10)
• sumSeries(*, 10)
• movingAverage(*, ’1hour’)
• timeShift(*, ’30d’)
• mostDeviant(10, *)

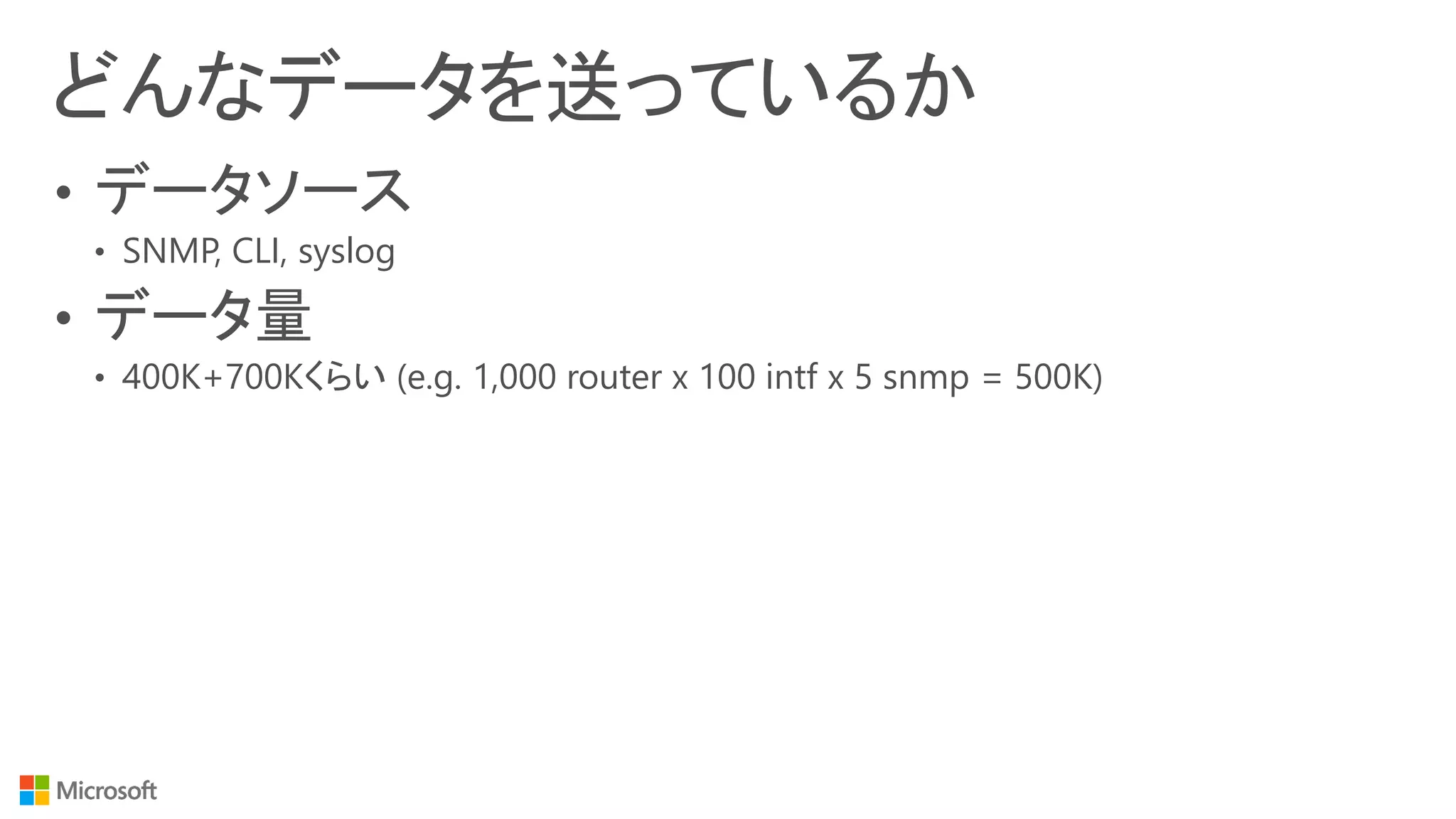

19. どんなデータを送っているか
• データソース
• SNMP, CLI, syslog
• データ量
• 400K+700Kくらい (e.g. 1,000 router x 100 intf x 5 snmp = 500K)

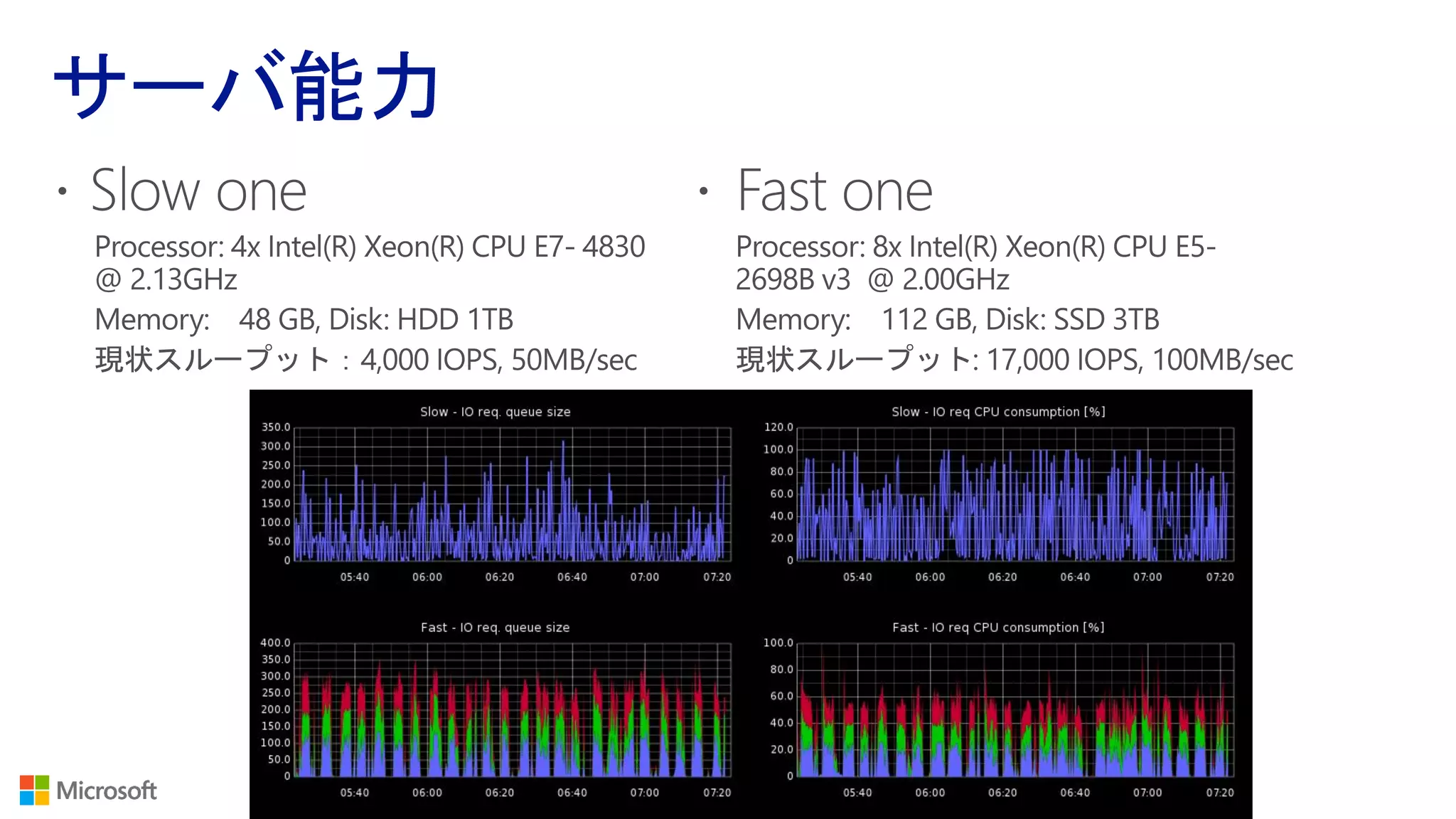

20. 

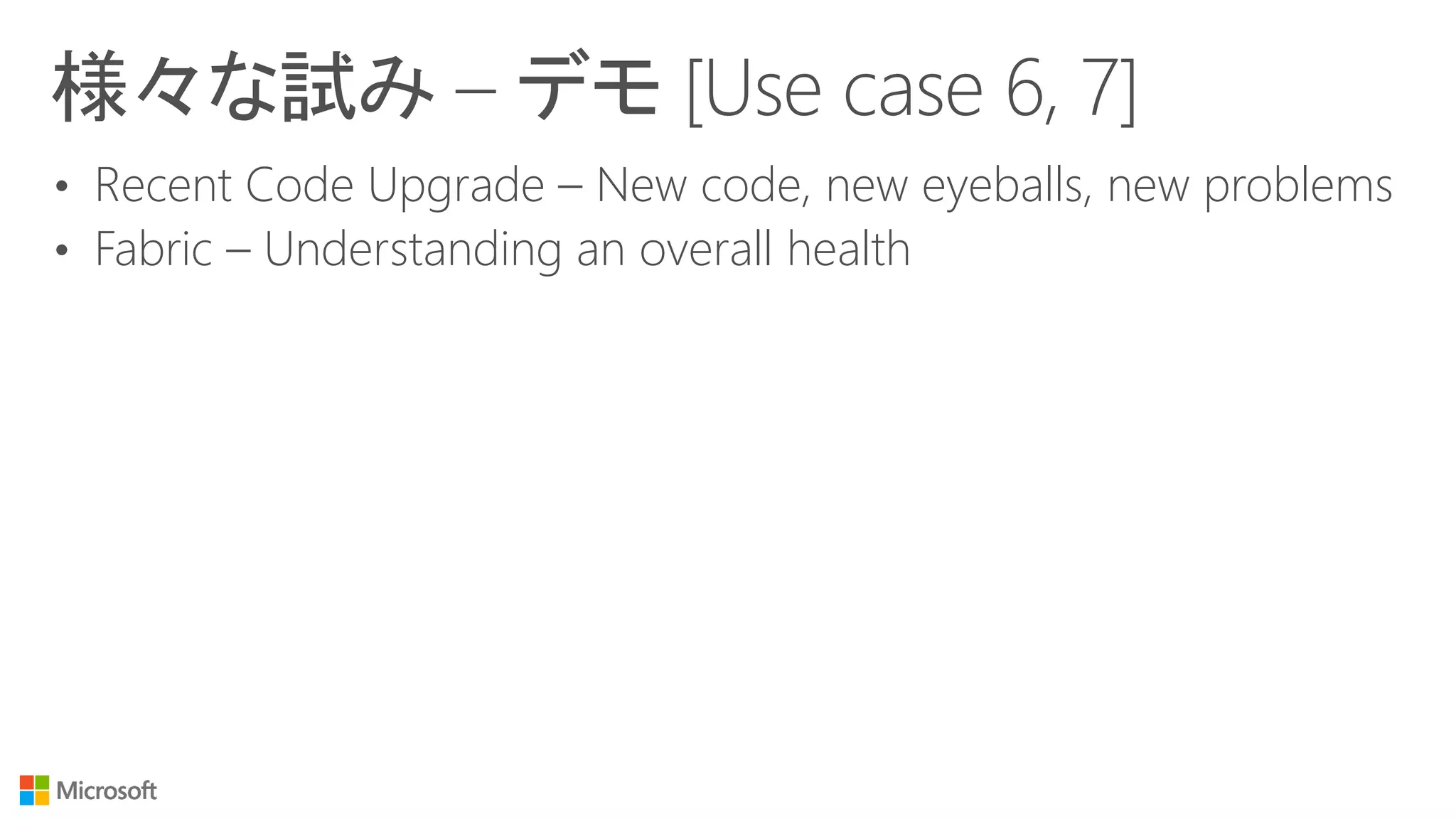

21. 様々な試み – デモ [Use case 6, 7]
• Recent Code Upgrade – New code, new eyeballs, new problems
• Fabric – Understanding an overall health

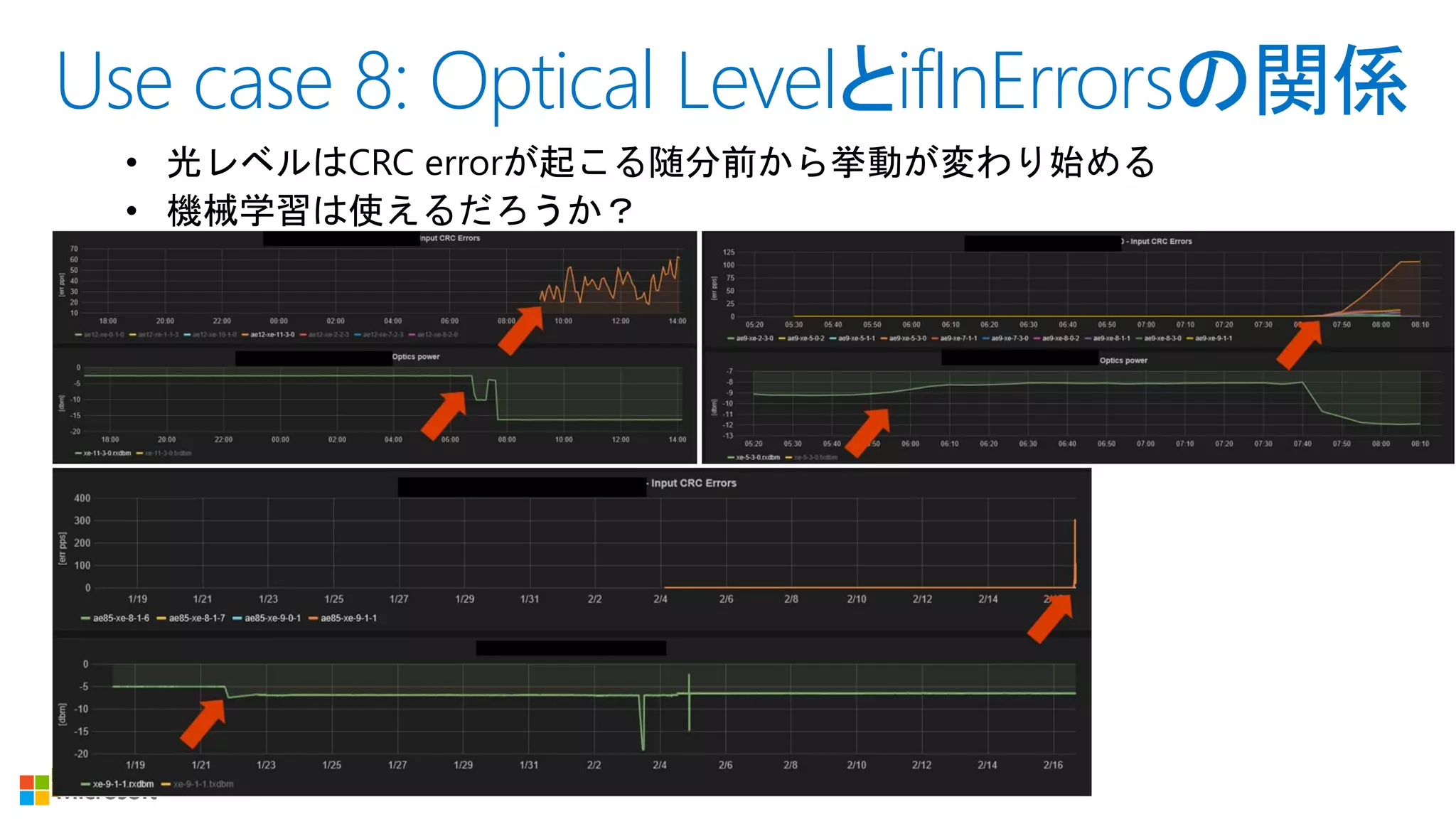

22. Use case 8: Optical LevelとifInErrorsの関係

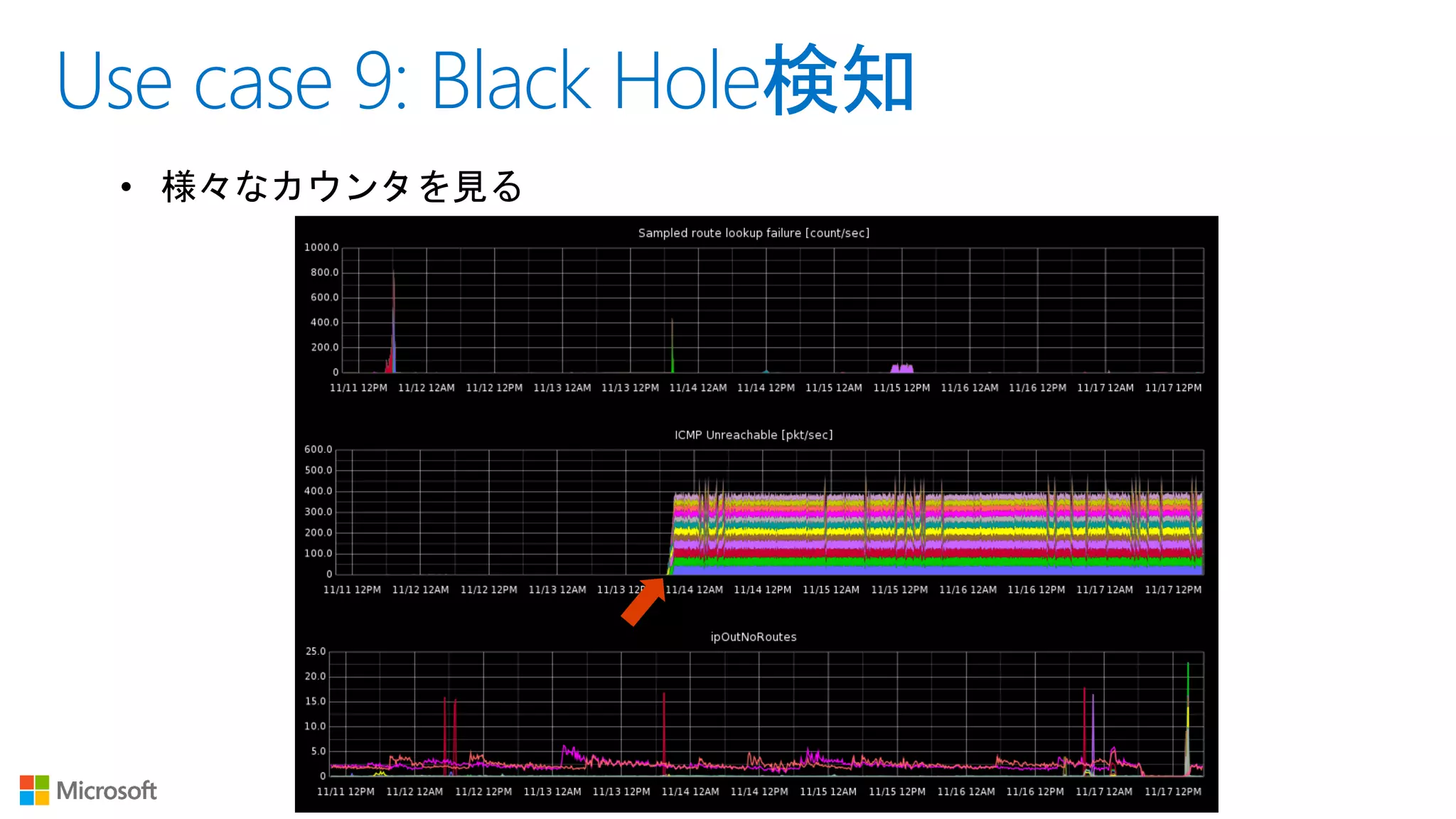

23. Use case 9: Black Hole検知

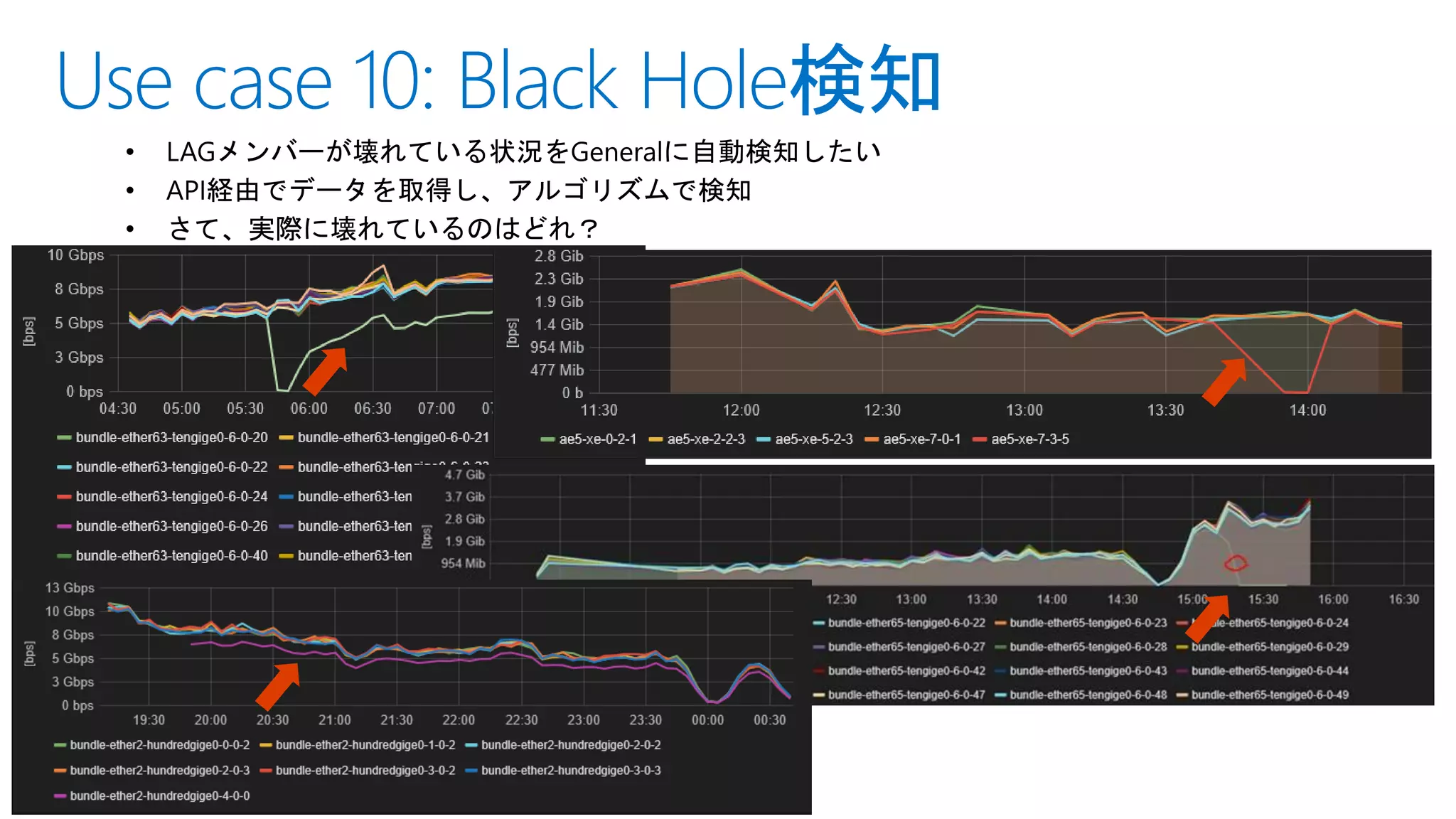

24. Use case 10: Black Hole検知

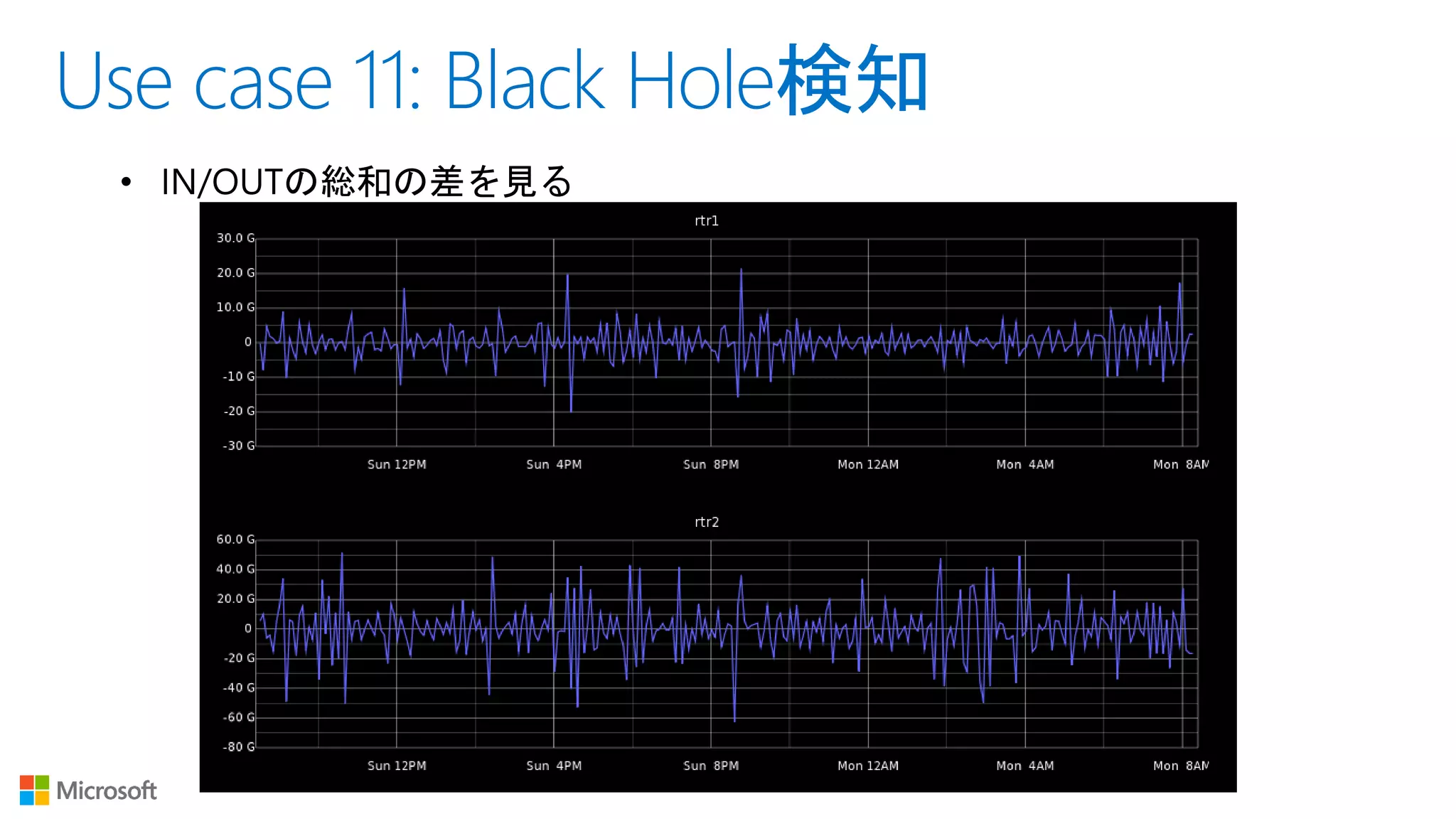

25. Use case 11: Black Hole検知

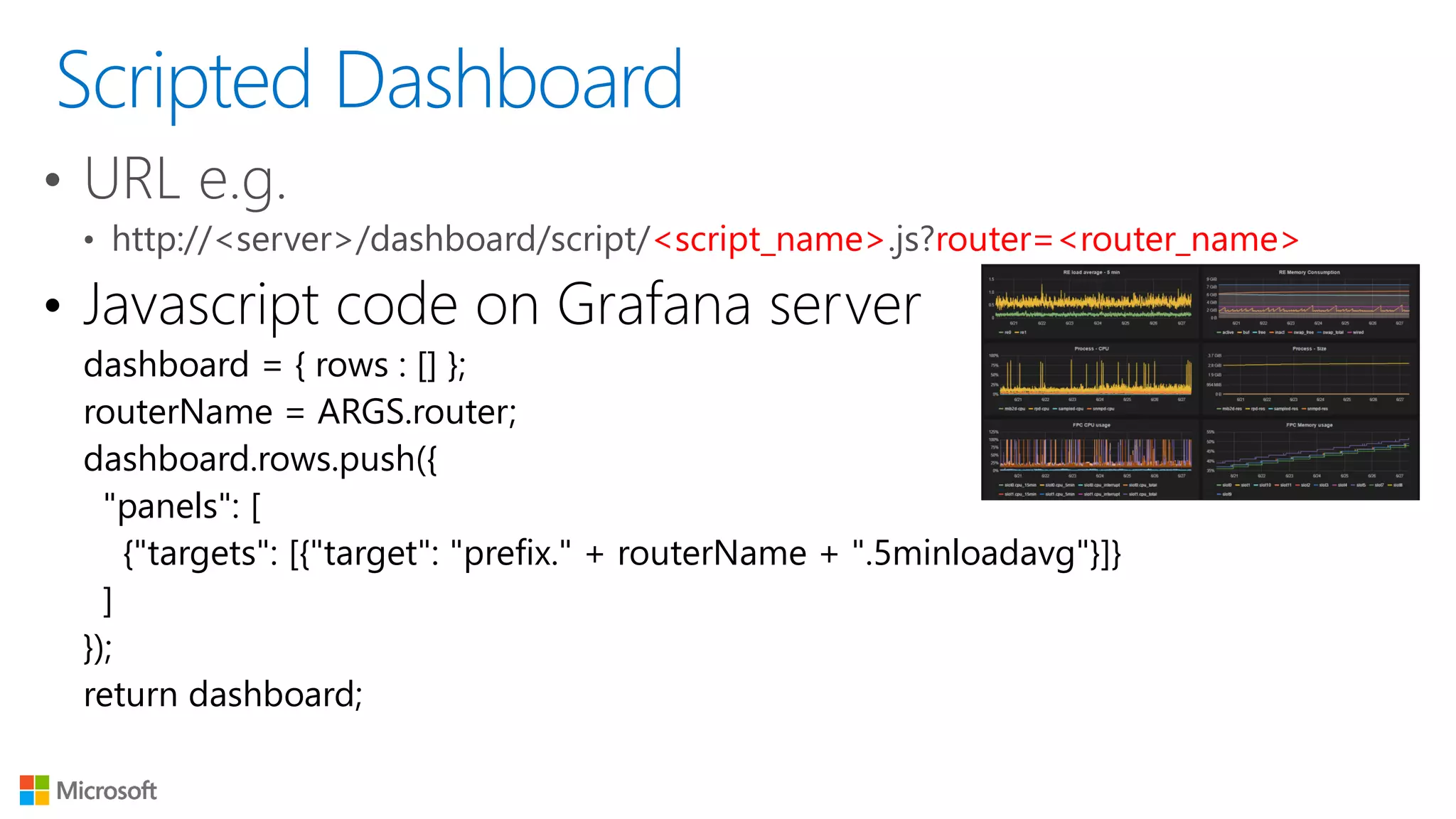

26. Scripted Dashboard
• URL e.g.
• http://<server>/dashboard/script/<script_name>.js?router=<router_name>
• Javascript code on Grafana server
dashboard = { rows : [] };
routerName = ARGS.router;
dashboard.rows.push({
"panels": [
{"targets": [{"target": "prefix." + routerName + ".5minloadavg"}]}
]
});
return dashboard;

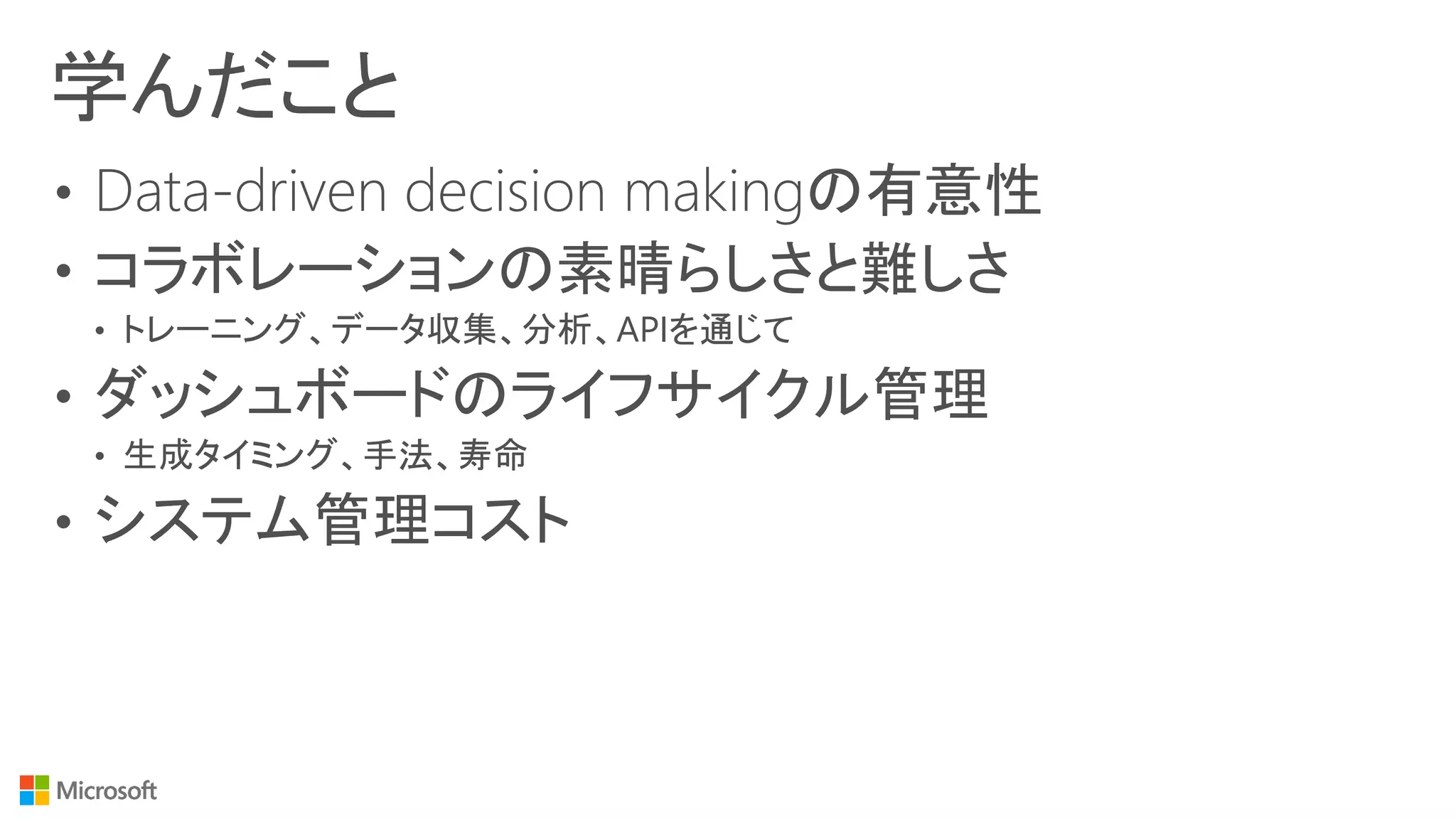

27. 学んだこと
• Data-driven decision makingの有意性
• コラボレーションの素晴らしさと難しさ
• トレーニング、データ収集、分析、APIを通じて
• ダッシュボードのライフサイクル管理
• 生成タイミング、手法、寿命
• システム管理コスト
