140917運用管理勉強会job scheduler

第6回 OSS運⽤用管理勉強会
オープンソースのジョブ管理ツール
「JobScheduler」の概要とエコシステム
2014/9/17
http://www.ossl.co.jp
TWITTER: http://twitter.com/satoruf
LINKEDIN: http://jp.linkedin.com/in/satorufunai/ja
SLIDESHARE: http://www.slideshare.net/sfunai
FACEBOOK: http://www.facebook.com/satoru.funai

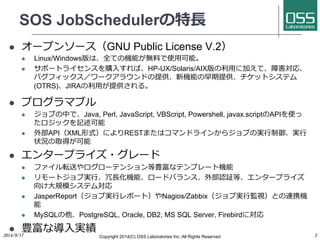

SOS JobSchedulerの特⻑⾧長
l オープンソース（GNU Public License V.2）
l Linux/Windows版は、全ての機能が無料で使⽤用可能。
l サポートライセンスを購⼊入すれば、HP-UX/Solaris/AIX版の利⽤用に加えて、障害対応、
バグフィックス／ワークアラウンドの提供、新機能の早期提供、チケットシステム
(OTRS)、JIRAの利⽤用が提供される。
l プログラマブル
l ジョブの中で、Java, Perl, JavaScript, VBScript, Powershell, javax.scriptのAPIを使っ
たロジックを記述可能
l 外部API（XML形式）によりRESTまたはコマンドラインからジョブの実⾏行行制御、実⾏行行
状況の取得が可能
l エンタープライズ・グレード
l ファイル転送やログローテンション等豊富なテンプレート機能
l リモートジョブ実⾏行行、冗⻑⾧長化機能、ロードバランス、外部認証等、エンタープライズ
向け⼤大規模システム対応
l JasperReport（ジョブ実⾏行行レポート）やNagios/Zabbix（ジョブ実⾏行行監視）との連携機
能
l MySQLの他、PostgreSQL, Oracle, DB2, MS SQL Server, Firebirdに対応
l 豊富な導⼊入実績2014/9/17
Copyright 2014(C) OSS Laboratories Inc. All Rights Reserved
2

3

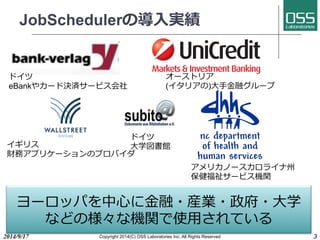

JobSchedulerの導⼊入実績
ドイツ
eBankやカード決済サービス会社
ドイツ
⼤大学図書館
イギリス
財務アプリケーションのプロバイダ
オーストリア
(イタリアの)⼤大⼿手⾦金金融グループ
アメリカノースカロライナ州
保健福祉サービス機関
ヨーロッパを中⼼心に⾦金金融・産業・政府・⼤大学
などの様々な機関で使⽤用されている
2014/9/17 Copyright 2014(C) OSS Laboratories Inc. All Rights Reserved

JobSchedulerの構成
l JobScheduler Engine
l ジョブの制御と管理を司るサービス。以
下の機能を包含する。
l バックアップフェイルオーバー機能
l RDBMSを使⽤用したジョブ履歴、ロ
グ管理機能（JDBC接続）
l JobScheduler Agent
l ジョブのリモート実⾏行行エージェント
l JOC (Job Operation Center)
l WEB UIのジョブ管理画⾯面
l JOE (JobScheduler Object Editor)
l ジョブ定義を作成するための、Javaで稼
働するスタンドアロンアプリケーション。
l JID (JobScheduler Information
Dashboard)
l 待機中、実⾏行行中、完了したジョブの状態、
ログを⼀一覧できるJavaで稼働するスタン
ドアロンアプリケーション。
ssh
2014/9/17
JOC
JOC
4
JobScheduler
Engine
JobScheduler
Agent
JobScheduler
Agent
JobScheduler
Agent
JID JOE
JOC
RDB
JobScheduler
Engine
JobScheduler
Engine
RDB
RDB
Agentless
hosts
GUIクライアント
管理サーバ
管理対象サーバ

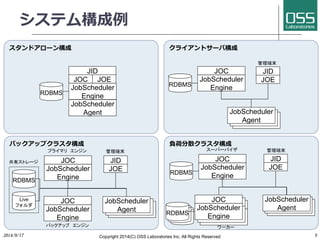

システム構成例
スタンドアローン構成クライアントサーバ構成
JID
JOC
JOE
JOC
バックアップクラスタ構成負荷分散クラスタ構成
共有ストレージ
2014/9/17
JOC
JOC
JID
5
JobScheduler
Engine
JobScheduler
Agent
RDBMS
JobScheduler
Engine
JID
JOE
JobScheduler
Agent
RDBMS
JobScheduler
Engine
JID
JOE
JobScheduler
Agent
RDBMS
JobScheduler
Engine
RDBMS
プライマリ　エンジン
JOC
JobScheduler
Engine
JOE
JobScheduler
Agent
RDBMS
JOC
JobScheduler
Engine
バックアップ　エンジン
スーパーバイザ
ワーカー
管理端末
管理端末
管理端末
Live
フォルダ

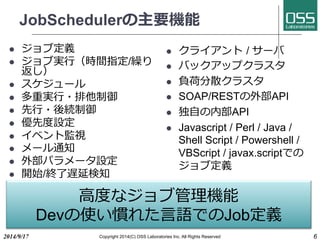

JobSchedulerの主要機能
l ジョブ定義
l ジョブ実⾏行行（時間指定/繰り
返し）
l スケジュール
l 多重実⾏行行・排他制御
l 先⾏行行・後続制御
l 優先度設定
l イベント監視
l メール通知
l 外部パラメータ設定
l 開始/終了遅延検知
l クライアント / サーバ
l バックアップクラスタ
l 負荷分散クラスタ
l SOAP/RESTの外部API
l 独⾃自の内部API
l Javascript / Perl / Java /
Shell Script / Powershell /
VBScript / javax.scriptでの
ジョブ定義
⾼高度なジョブ管理機能
Devの使い慣れた⾔言語でのJob定義
2014/9/17 Copyright 2014(C) OSS Laboratories Inc. All Rights Reserved 6

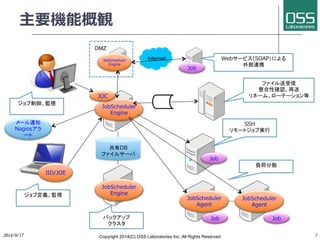

主要機能概観
2014/9/17
JobScheduler
Engine
共有DB
ファイルサーバ
7
JobScheduler
Engine
JID/JOE
JOC
JobScheduler
Agen t
ファイル送受信
整合性確認、再送
リネーム、ローテーション等
JobScheduler
Agen t
ジョブ制御、監視
ジョブ定義、監視
バックアップ
クラスタ
負荷分散
SSH
リモートジョブ実行
DMZ
JobSchedulerInternet
Engine
Webサービス(SOAP）による
Job外部連携
Job
JobJob
メール通知
Nagiosアラ
ート

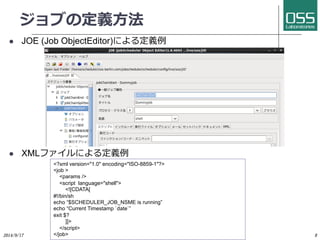

ジョブの定義⽅方法
l JOE (Job ObjectEditor)による定義例
l XMLファイルによる定義例
2014/9/17
8
?xml version=1.0 encoding=ISO-8859-1?
job
params /
script language=shell
![CDATA[
#!/bin/sh
echo “$SCHEDULER_JOB_NSME is running”
echo “Current Timestamp `date`”
exit $?
]]
/script
/job

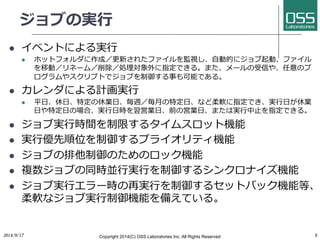

ジョブの実⾏行行
l イベントによる実⾏行行
l ホットフォルダに作成／更新されたファイルを監視し、⾃自動的にジョブ起動、ファイル
を移動／リネーム／削除／処理対象外に指定できる。また、メールの受信や、任意のプ
ログラムやスクリプトでジョブを制御する事も可能である。
l カレンダによる計画実⾏行行
l 平⽇日、休⽇日、特定の休業⽇日、毎週／毎⽉月の特定⽇日、など柔軟に指定でき、実⾏行行⽇日が休業
⽇日や特定⽇日の場合、実⾏行行⽇日時を翌営業⽇日、前の営業⽇日、または実⾏行行中⽌止を指定できる。
l ジョブ実⾏行行時間を制限するタイムスロット機能
l 実⾏行行優先順位を制御するプライオリティ機能
l ジョブの排他制御のためのロック機能
l 複数ジョブの同時並⾏行行実⾏行行を制御するシンクロナイズ機能
l ジョブ実⾏行行エラー時の再実⾏行行を制御するセットバック機能等、
柔軟なジョブ実⾏行行制御機能を備えている。
2014/9/17
9

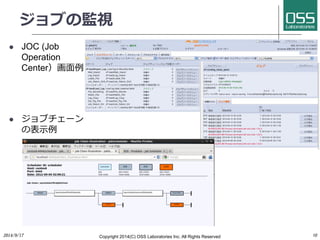

ジョブの監視
l JOC (Job
Operation
Center）画⾯面例
l ジョブチェーン
の表⽰示例
2014/9/17
10

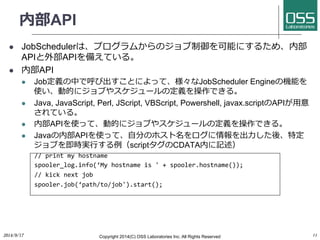

内部API
l JobSchedulerは、プログラムからのジョブ制御を可能にするため、内部
APIと外部APIを備えている。
l 内部API
l Job定義の中で呼び出すことによって、様々なJobScheduler Engineの機能を
使い、動的にジョブやスケジュールの定義を操作できる。
l Java, JavaScript, Perl, JScript, VBScript, Powershell, javax.scriptのAPIが⽤用意
されている。
l 内部APIを使って、動的にジョブやスケジュールの定義を操作できる。
l Javaの内部APIを使って、⾃自分のホスト名をログに情報を出⼒力力した後、特定
ジョブを即時実⾏行行する例（scriptタグのCDATA内に記述）
//
print
my
hostname
spooler_log.info(‘My
hostname
is
'
+
spooler.hostname());
//
kick
next
job
spooler.job(‘path/to/job').start();
2014/9/17
11

外部API（WEB API）
l 外部APIを⽤用いるとジョブ定義の動的追加や指定ジョブの即時実⾏行行などの操作を
外部プログラムからJobSchedulerに対して実施できる。
l 外部APIは、XML形式によりRESTまたはコマンドラインからジョブの実⾏行行制御、
実⾏行行状況の取得が可能である。
l 例えば、localhostのポート4444にインストールされたJobScheudlerの特定ジョブ
を実⾏行行するには下記URLにアクセスする。
http://localhost:4444/start_job job=path/to/job/
l JobSchedulerからのレスポンスはリクエストと同様にXML形式で返す。ブラウザ
からアクセスした場合、JobSchedulerの状態を⽰示すXMLがレスポンスとしてブラ
ウザの画⾯面に表⽰示される。
※必要に応じてを%3Cに、を%3Eにエスケープする必要があります
l また、SOS社から外部APIをラッピングするPHPのライブラリが提供されており、
このライブラリを⽤用いると、独⾃自に開発した画⾯面とJobSchedulerを連携させるこ
とが容易に実現できる。
2014/9/17
12

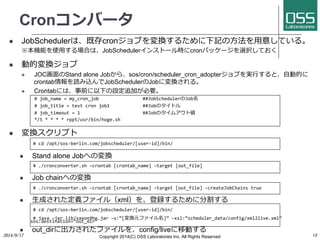

Cronコンバータ
l JobSchedulerは、既存cronジョブを変換するために下記の⽅方法を⽤用意している。
※本機能を使⽤用する場合は、JobSchedulerインストール時にcronパッケージを選択しておく
l 動的変換ジョブ
l JOC画⾯面のStand alone Jobから、sos/cron/scheduler_cron_adopterジョブを実⾏行行すると、⾃自動的に
crontab情報を読み込んでJobSchedulerのJobに変換される。
l Crontabには、事前に以下の設定追加が必要。
#
job_name
=
my_cron_job
##JobSchedulerのJob名
#
job_title
=
test
cron
job1
##Jobのタイトル
#
job_timeout
=
1
##Jobのタイムアウト値
*/5
*
*
*
*
rppt/usr/bin/hoge.sh
l 変換スクリプト
#
cd
/opt/sos-‐berlin.com/jobscheduler/[user-‐id]/bin/
l Stand alone Jobへの変換
#
./cronconverter.sh
–crontab
[crontab_name]
–target
[out_file]
l Job chainへの変換
#
./cronconverter.sh
–crontab
[crontab_name]
–target
[out_file]
–createJobChains
true
l ⽣生成された定義ファイル（xml）を、登録するために分割する
#
cd
/opt/sos-‐berlin.com/jobscheduler/[user-‐id]/bin/
s#o
s.jadevas
ti–jnaart
iloinb=/“soauxto_nd9ihr”e
.jar
–s:”[変換元ファイル名]”
–xsl:”scheduler_data/config/xml2live.xml”
l out_dirに出⼒力力されたファイルを、config/liveに移動する
2014/9/17
13

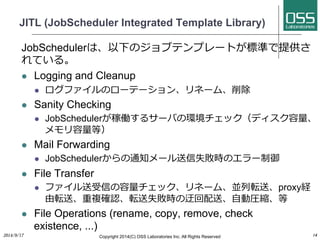

JITL (JobScheduler Integrated Template Library)
JobSchedulerは、以下のジョブテンプレートが標準で提供さ
れている。
l Logging and Cleanup
l ログファイルのローテーション、リネーム、削除
l Sanity Checking
l JobSchedulerが稼働するサーバの環境チェック（ディスク容量、
メモリ容量等）
l Mail Forwarding
l JobSchedulerからの通知メール送信失敗時のエラー制御
l File Transfer
l ファイル送受信の容量チェック、リネーム、並列転送、proxy経
由転送、重複確認、転送失敗時の迂回配送、⾃自動圧縮、等
l File Operations (rename, copy, remove, check
existence, ...)
2014/9/17
14

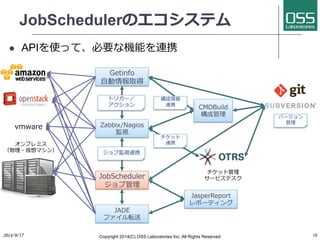

JobSchedulerのエコシステム
l APIを使って、必要な機能を連携
2014/9/17
Getinfo
⾃自動情報取得
Zabbix/Nagios
監視
ジョブ監視連携
構成情報
連携
15
JobScheduler
ジョブ管理
CMDBuild
構成管理
vmware
オンプレミス
（物理・仮想マシン）
トリガー／
アクション
チケット
連携
チケット管理
サービスデスク
バージョン
管理
JasperReport
レポーティング
JADE
ファイル転送

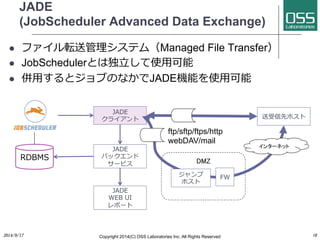

JADE
(JobScheduler Advanced Data Exchange)
l ファイル転送管理システム（Managed File Transfer）
l JobSchedulerとは独⽴立立して使⽤用可能
l 併⽤用するとジョブのなかでJADE機能を使⽤用可能
DMZ
2014/9/17
16
JADE
クライアント
RDBMS
JADE
バックエンド
サービス
ftp/sftp/ftps/http
webDAV/mail
送受信先ホスト
JADE
WEB UI
レポート
ジャンプ
ホストFW
インターネット

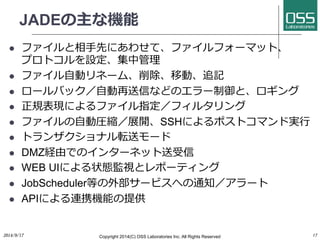

JADEの主な機能
l ファイルと相⼿手先にあわせて、ファイルフォーマット、
プロトコルを設定、集中管理
l ファイル⾃自動リネーム、削除、移動、追記
l ロールバック／⾃自動再送信などのエラー制御と、ロギング
l 正規表現によるファイル指定／フィルタリング
l ファイルの⾃自動圧縮／展開、SSHによるポストコマンド実⾏行行
l トランザクショナル転送モード
l DMZ経由でのインターネット送受信
l WEB UIによる状態監視とレポーティング
l JobScheduler等の外部サービスへの通知／アラート
l APIによる連携機能の提供
2014/9/17
17

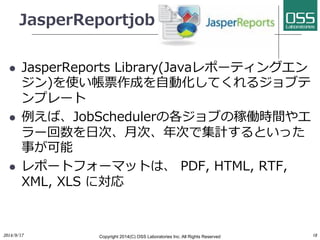

JasperReportjob
l JasperReports Library(Javaレポーティングエン
ジン)を使い帳票作成を⾃自動化してくれるジョブテ
ンプレート
l 例えば、JobSchedulerの各ジョブの稼働時間やエ
ラー回数を⽇日次、⽉月次、年次で集計するといった
事が可能
l レポートフォーマットは、 PDF, HTML, RTF,
XML, XLS に対応
2014/9/17
18

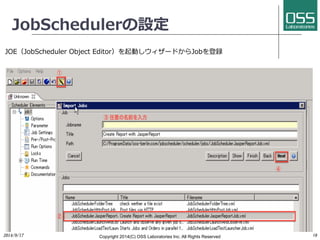

JobSchedulerの設定
JOE（JobScheduler Object Editor）を起動しウィザードからJobを登録

2014/9/17
19

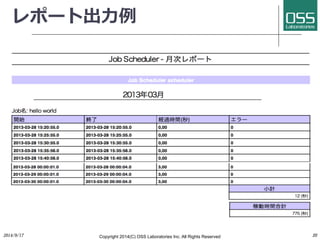

レポート出⼒力力例
2014/9/17
20

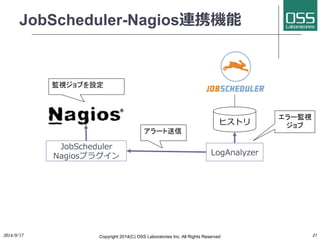

JobScheduler-Nagios連携機能
2014/9/17
21
監視ジョブを設定
ヒストリ
JobScheduler
NagiosプラグインLogAnalyzer
エラー監視
ジョブ
アラート送信

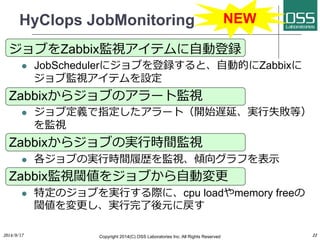

HyClops JobMonitoring
2014/9/17
22
NEW
ジョブをZabbix監視アイテムに⾃自動登録
l JobSchedulerにジョブを登録すると、⾃自動的にZabbixに
ジョブ監視アイテムを設定
Zabbixからジョブのアラート監視
l ジョブ定義で指定したアラート（開始遅延、実⾏行行失敗等）
を監視
Zabbixからジョブの実⾏行行時間監視
l 各ジョブの実⾏行行時間履歴を監視、傾向グラフを表⽰示
Zabbix監視閾値をジョブから⾃自動変更
l 特定のジョブを実⾏行行する際に、cpu loadやmemory freeの
閾値を変更し、実⾏行行完了後元に戻す

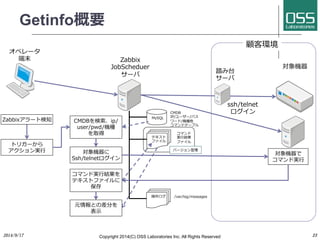

Getinfo概要
Zabbix
JobScheduer
サーバ
対象機器
ssh/telnet
ログイン
オペレータ
端末
顧客環境
Zabbixアラート検知
トリガーから
アクション実⾏行行
CMDBを検索、ip/
user/pwd/機種
を取得
対象機器で
コマンド実⾏行行
対象機器に
Ssh/telnetログイン
MySQL
テキスト
ファイル
CMDB
IP/ユーザー/パス
ワード/機種他
コマンドテーブル
コマンド
実⾏行行結果
ファイル
コマンド実⾏行行結果を
テキストファイルに
保存
元情報との差分を
表⽰示
操作ログ/var/log/messages
2014/9/17
23
バージョン管理
踏み台
サーバ

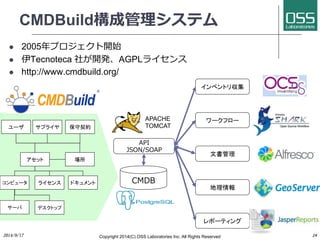

CMDBuild構成管理システム
l 2005年プロジェクト開始
l 伊Tecnoteca 社が開発、AGPLライセンス
l http://www.cmdbuild.org/

ユーザサプライヤ
2014/9/17
APACHE
TOMCAT
24
CMDB
インベントリ収集
ワークフロー
文書管理
地理情報
レポーティング
API
JSON/SOAP
アセット
コンピュータライセンス
サーバデスクトップ
保守契約
場所
ドキュメント

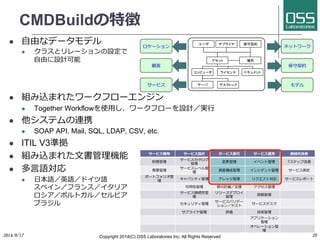

CMDBuildの特徴
l ⾃自由なデータモデル
l クラスとリレーションの設定で
⾃自由に設計可能
ロケーション保守契約
l 組み込まれたワークフローエンジン
ユーザサプライヤ
l Together Workflowを使⽤用し、ワークフローを設計／実⾏行行
l 他システムの連携
l SOAP API, Mail, SQL, LDAP, CSV, etc.
l ITIL V3準拠
l 組み込まれた⽂文書管理機能
l 多⾔言語対応
l ⽇日本語／英語／ドイツ語
スペイン／フランス／イタリア
ロシア／ポルトガル／セルビア
ブラジル
2014/9/17
25
場所
サービス戦略サービス設計サービス移⾏行行サービス運⽤用継続的改善
財務管理サービスカタログ
管理変更管理イベント管理7ステップ改善
需要管理サービスレベル管
理資産構成管理インシデント管理サービス測定
ポートフォリオ管
理キャパシティ管理ナレッジ管理リクエスト対応サービスレポート
可⽤用性管理移⾏行行計画／⽀支援アクセス管理
サービス継続性管
理
リリースデプロイ
管理問題管理
セキュリティ管理サービスバリデー
ション／テストサービスデスク
サプライヤ管理評価技術管理
アプリケーション
管理
オペレーション管
理
アセット
コンピュータライセンス
サーバデスクトップ
ドキュメント
顧客
サービス
ネットワーク
保守契約
モデル

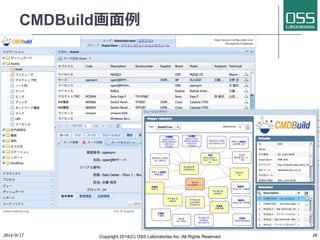

CMDBuild画⾯面例
2014/9/17
26

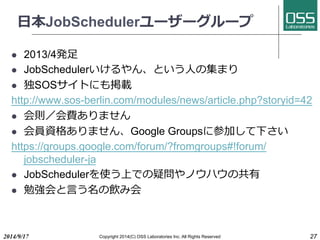

⽇日本JobSchedulerユーザーグループ
l 2013/4発⾜足
l JobSchedulerいけるやん、という⼈人の集まり
l 独SOSサイトにも掲載
http://www.sos-berlin.com/modules/news/article.php?storyid=42
l 会則／会費ありません
l 会員資格ありません、Google Groupsに参加して下さい
https://groups.google.com/forum/?fromgroups#!forum/
jobscheduler-ja
l JobSchedulerを使う上での疑問やノウハウの共有
l 勉強会と⾔言う名の飲み会

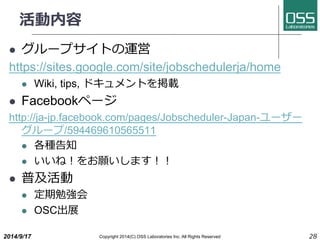

活動内容
l グループサイトの運営
https://sites.google.com/site/jobschedulerja/home
l Wiki, tips, ドキュメントを掲載
l Facebookページ
http://ja-jp.facebook.com/pages/Jobscheduler-Japan-ユーザー
グループ/594469610565511
l 各種告知
l いいね！をお願いします！！
l 普及活動
l 定期勉強会
l OSC出展
