2. 06/04/2003

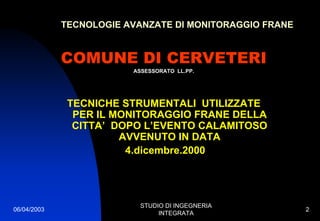

STUDIO DI INGEGNERIA
INTEGRATA
2
TECNOLOGIE AVANZATE DI MONITORAGGIO FRANE
COMUNE DI CERVETERI
ASSESSORATO LL.PP.
TECNICHE STRUMENTALI UTILIZZATE
PER IL MONITORAGGIO FRANE DELLA
CITTA’ DOPO L’EVENTO CALAMITOSO
AVVENUTO IN DATA
4.dicembre.2000
3. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
3

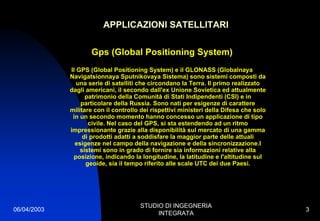

APPLICAZIONI SATELLITARI
Gps (Global Positioning System)
Il GPS (Global Positioning System) e il GLONASS (Globalnaya
Navigatsionnaya Sputnikovaya Sistema) sono sistemi composti da
una serie di satelliti che circondano la Terra. Il primo realizzato
dagli americani, il secondo dall'ex Unione Sovietica ed attualmente
patrimonio della Comunità di Stati Indipendenti (CSI) e in
particolare della Russia. Sono nati per esigenze di carattere
militare con il controllo dei rispettivi ministeri della Difesa che solo
in un secondo momento hanno concesso un applicazione di tipo
civile. Nel caso del GPS, si sta estendendo ad un ritmo
impressionante grazie alla disponibilità sul mercato di una gamma
di prodotti adatti a soddisfare la maggior parte delle attuali
esigenze nel campo della navigazione e della sincronizzazione.I
sistemi sono in grado di fornire sia informazioni relative alla
posizione, indicando la longitudine, la latitudine e l'altitudine sul
geoide, sia il tempo riferito alle scale UTC dei due Paesi.
4. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
4

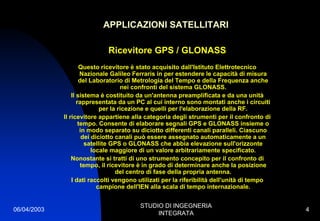

APPLICAZIONI SATELLITARI
Ricevitore GPS / GLONASS
Questo ricevitore è stato acquisito dall'Istituto Elettrotecnico
Nazionale Galileo Ferraris in per estendere le capacità di misura
del Laboratorio di Metrologia del Tempo e della Frequenza anche
nei confronti del sistema GLONASS.
Il sistema è costituito da un'antenna preamplificata e da una unità
rappresentata da un PC al cui interno sono montati anche i circuiti
per la ricezione e quelli per l'elaborazione della RF.
Il ricevitore appartiene alla categoria degli strumenti per il confronto di
tempo. Consente di elaborare segnali GPS e GLONASS insieme o
in modo separato su diciotto differenti canali paralleli. Ciascuno
dei diciotto canali può essere assegnato automaticamente a un
satellite GPS o GLONASS che abbia elevazione sull'orizzonte
locale maggiore di un valore arbitrariamente specificato.
Nonostante si tratti di uno strumento concepito per il confronto di
tempo, il ricevitore è in grado di determinare anche la posizione
del centro di fase della propria antenna.
I dati raccolti vengono utilizati per la riferibilità dell'unità di tempo
campione dell'IEN alla scala di tempo internazionale.

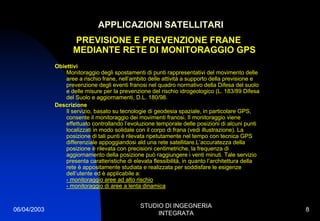

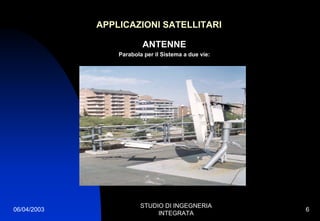

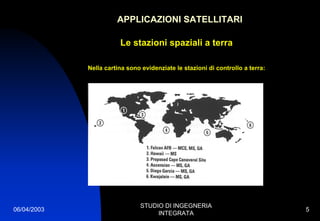

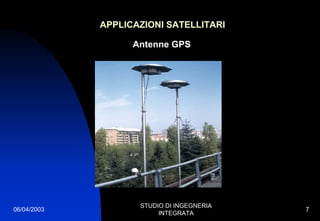

8. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
8
APPLICAZIONI SATELLITARI
PREVISIONE E PREVENZIONE FRANE
MEDIANTE RETE DI MONITORAGGIO GPS
Obiettivi
Monitoraggio degli spostamenti di punti rappresentativi del movimento delle
aree a rischio frane, nell’ambito delle attività a supporto della previsione e
prevenzione degli eventi franosi nel quadro normativo della Difesa del suolo
e delle misure per la prevenzione del rischio idrogeologico (L. 183/89 Difesa
del Suolo e aggiornamenti, D.L. 180/98.
Descrizione
Il servizio, basato su tecnologie di geodesia spaziale, in particolare GPS,
consente il monitoraggio dei movimenti franosi. Il monitoraggio viene
effettuato controllando l’evoluzione temporale delle posizioni di alcuni punti
localizzati in modo solidale con il corpo di frana (vedi illustrazione). La
posizione di tali punti è rilevata ripetutamente nel tempo con tecnica GPS
differenziale appoggiandosi ald una rete satellitare.L’accuratezza della
posizione è rilevata con precisioni centimetriche, la frequenza di
aggiornamento della posizione può raggiungere i venti minuti. Tale servizio
presenta caratteristiche di elevata flessibilità, in quanto l’architettura della
rete è appositamente studiata e realizzata per soddisfare le esigenze
dell’utente ed è applicabile a:
- monitoraggio aree ad alto rischio
- monitoraggio di aree a lenta dinamica

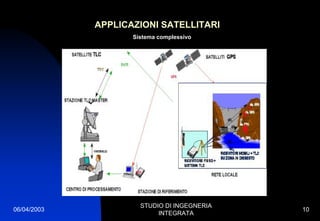

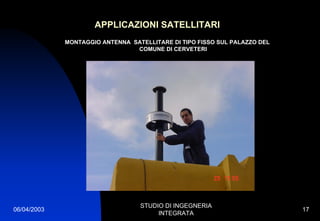

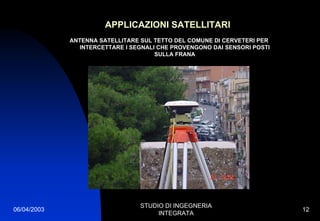

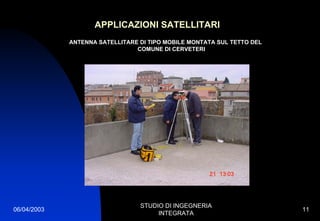

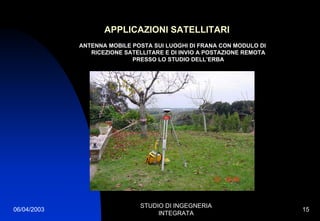

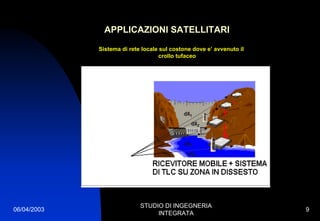

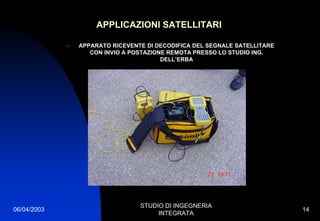

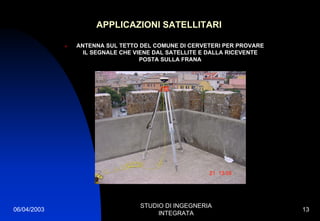

25. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
25

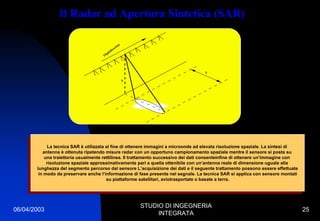

h
S
Flightdirection
Il Radar ad Apertura Sintetica (SAR)
La tecnica SAR è utilizzata al fine di ottenere immagini a microonde ad elevata risoluzione spaziale. La sintesi di
antenna è ottenuta ripetendo misure radar con un opportuno campionamento spaziale mentre il sensore si posta su
una traiettoria usualmente rettilinea. Il trattamento successivo dei dati consenteinfine di ottenere un’immagine con
risoluzione spaziale approssimativamente pari a quella ottenibile con un’antenna reale di dimensione uguale alla
lunghezza del segmento percorso dal sensore L’acquisizione dei dati e il seguente trattamento possono essere effettuate
in modo da preservare anche l’informazione di fase presente nel segnale. La tecnica SAR si applica con sensore montati
su piattaforme satellitari, aviotrasportate o basate a terra.
La tecnica SAR è utilizzata al fine di ottenere immagini a microonde ad elevata risoluzione spaziale. La sintesi di
antenna è ottenuta ripetendo misure radar con un opportuno campionamento spaziale mentre il sensore si posta su
una traiettoria usualmente rettilinea. Il trattamento successivo dei dati consenteinfine di ottenere un’immagine con
risoluzione spaziale approssimativamente pari a quella ottenibile con un’antenna reale di dimensione uguale alla
lunghezza del segmento percorso dal sensore L’acquisizione dei dati e il seguente trattamento possono essere effettuate
in modo da preservare anche l’informazione di fase presente nel segnale. La tecnica SAR si applica con sensore montati
su piattaforme satellitari, aviotrasportate o basate a terra.
26. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
26

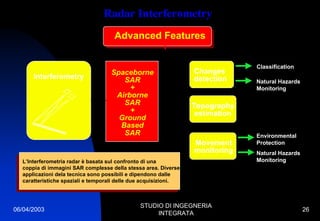

Radar Interferometry
Advanced Features
Interferometry
Spaceborne
SAR
+
Airborne
SAR
+
Ground
Based
SAR
Changes
detection
Topography
estimation
Movement
monitoring
Classification
Natural Hazards
Monitoring
Environmental
Protection
Natural Hazards
Monitoring
L’Interferometria radar è basata sul confronto di una
coppia di immagini SAR complesse della stessa area. Diverse
applicazioni dela tecnica sono possibili e dipendono dalle
caratteristiche spaziali e temporali delle due acquisizioni.
L’Interferometria radar è basata sul confronto di una
coppia di immagini SAR complesse della stessa area. Diverse
applicazioni dela tecnica sono possibili e dipendono dalle
caratteristiche spaziali e temporali delle due acquisizioni.
27. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
27

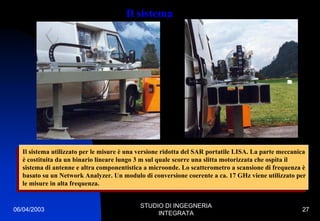

Il sistema
Il sistema utilizzato per le misure è una versione ridotta del SAR portatile LISA. La parte meccanica
è costituita da un binario lineare lungo 3 m sul quale scorre una slitta motorizzata che ospita il
sistema di antenne e altra componentistica a microonde. Lo scatterometro a scansione di frequenza è
basato su un Network Analyzer. Un modulo di conversione coerente a ca. 17 GHz viene utilizzato per
le misure in alta frequenza.
Il sistema utilizzato per le misure è una versione ridotta del SAR portatile LISA. La parte meccanica
è costituita da un binario lineare lungo 3 m sul quale scorre una slitta motorizzata che ospita il
sistema di antenne e altra componentistica a microonde. Lo scatterometro a scansione di frequenza è
basato su un Network Analyzer. Un modulo di conversione coerente a ca. 17 GHz viene utilizzato per
le misure in alta frequenza.
28. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
28

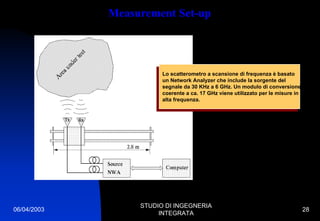

Measurement Set-up
Lo scatterometro a scansione di frequenza è basato
un Network Analyzer che include la sorgente del
segnale da 30 KHz a 6 GHz. Un modulo di conversione
coerente a ca. 17 GHz viene utilizzato per le misure in
alta frequenza.
Lo scatterometro a scansione di frequenza è basato
un Network Analyzer che include la sorgente del
segnale da 30 KHz a 6 GHz. Un modulo di conversione
coerente a ca. 17 GHz viene utilizzato per le misure in
alta frequenza.
29. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
29

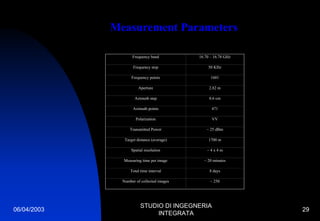

Measurement Parameters
Frequency band 16.70 – 16.78 GHz
Frequency step 50 KHz
Frequency points 1601
Aperture 2.82 m
Azimuth step 0.6 cm
Azimuth points 471
Polarization VV
Transmitted Power ~ 25 dBm
Target distance (average) 1700 m
Spatial resolution ~ 4 x 4 m
Measuring time per image ~ 20 minutes
Total time interval 8 days
Number of collected images ~ 250
30. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
30

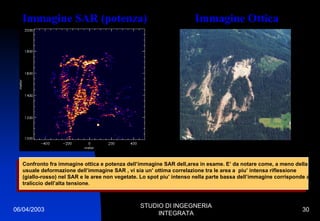

Immagine SAR (potenza) Immagine Ottica
Confronto fra immagine ottica e potenza dell’immagine SAR dell,area in esame. E’ da notare come, a meno della
usuale deformazione dell’immagine SAR , vi sia un’ ottima correlazione tra le area a piu’ intensa riflessione
(giallo-rosso) nel SAR e le aree non vegetate. Lo spot piu’ intenso nella parte bassa dell’immagine corrisponde al
traliccio dell’alta tensione.
Confronto fra immagine ottica e potenza dell’immagine SAR dell,area in esame. E’ da notare come, a meno della
usuale deformazione dell’immagine SAR , vi sia un’ ottima correlazione tra le area a piu’ intensa riflessione
(giallo-rosso) nel SAR e le aree non vegetate. Lo spot piu’ intenso nella parte bassa dell’immagine corrisponde al
traliccio dell’alta tensione.
31. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
31

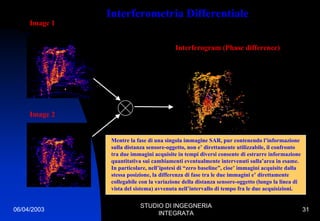

Interferometria Differentiale
Image 1
Mentre la fase di una singola immagine SAR, pur contenendo l’informazione
sulla distanza sensore-oggetto, non e’ direttamente utilizzabile, il confronto
tra due immagini acquisite in tempi diversi consente di estrarre informazione
quantitativa sui cambiamenti eventualmente intervenuti sulla’area in esame.
In particolare, nell’ipotesi di “zero baseline”, cioe’ immagini acquisite dalla
stessa posizione, la differenza di fase tra le due immagini e’ direttamente
collegabile con la variazione della distanza sensore-oggetto (lungo la linea di
vista del sistema) avvenuta nell’intervallo di tempo fra le due acquisizioni.
Interferogram (Phase difference)
Image 2
32. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
32

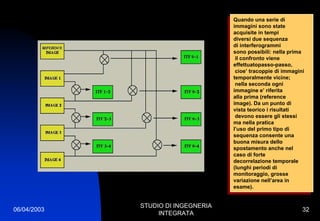

Quando una serie di
immagini sono state
acquisite in tempi
diversi due sequenza
di interferogrammi
sono possibili: nella prima
il confronto viene
effettuatopasso-passo,
cioe’ tracoppie di immagini
temporalmente vicine;
nella seconda ogni
immagine e’ riferita
alla prima (reference
image). Da un punto di
vista teorico i risultati
devono essere gli stessi
ma nella pratica
l’uso del primo tipo di
sequenza consente una
buona misura dello
spostamento anche nel
caso di forte
decorrelazione temporale
(lunghi periodi di
monitoraggio, grosse
variazione nell’area in
esame).
Quando una serie di
immagini sono state
acquisite in tempi
diversi due sequenza
di interferogrammi
sono possibili: nella prima
il confronto viene
effettuatopasso-passo,
cioe’ tracoppie di immagini
temporalmente vicine;
nella seconda ogni
immagine e’ riferita
alla prima (reference
image). Da un punto di
vista teorico i risultati
devono essere gli stessi
ma nella pratica
l’uso del primo tipo di
sequenza consente una
buona misura dello
spostamento anche nel
caso di forte
decorrelazione temporale
(lunghi periodi di
monitoraggio, grosse
variazione nell’area in
esame).
33. 06/04/2003
STUDIO DI INGEGNERIA
INTEGRATA
33

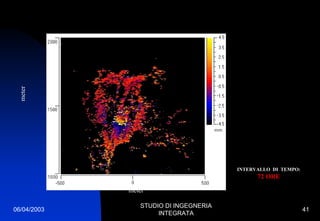

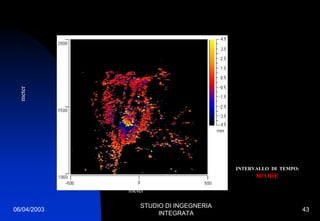

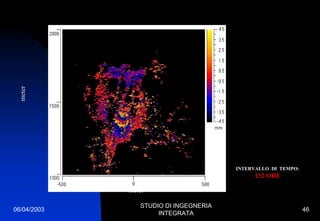

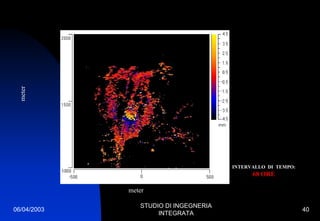

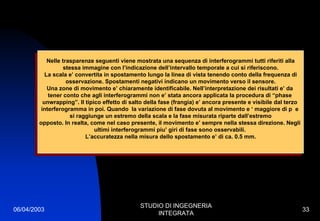

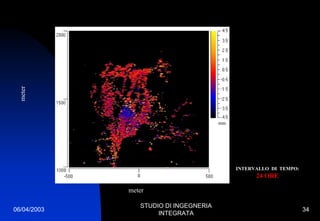

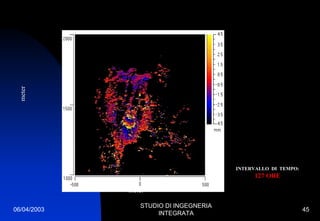

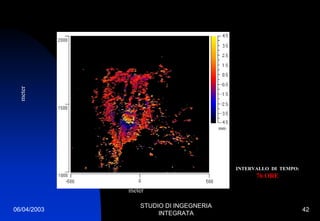

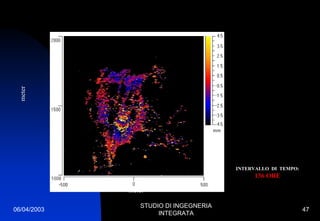

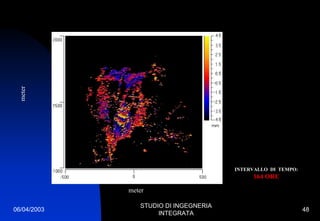

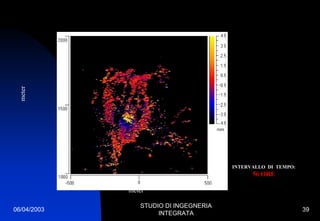

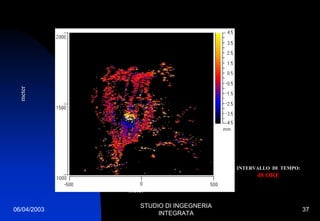

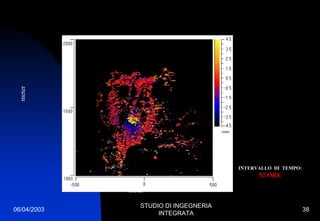

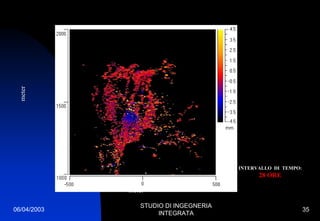

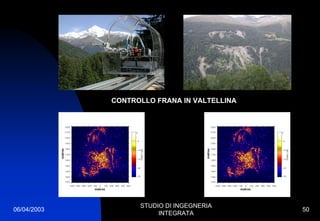

Nelle trasparenze seguenti viene mostrata una sequenza di interferogrammi tutti riferiti alla
stessa immagine con l’indicazione dell’intervallo temporale a cui si riferiscono.
La scala e’ convertita in spostamento lungo la linea di vista tenendo conto della frequenza di
osservazione. Spostamenti negativi indicano un movimento verso il sensore.
Una zone di movimento e’ chiaramente identificabile. Nell’interpretazione dei risultati e’ da
tener conto che agli interferogrammi non e’ stata ancora applicata la procedura di “phase
unwrapping”. Il tipico effetto di salto della fase (frangia) e’ ancora presente e visibile dal terzo
interferogramma in poi. Quando la variazione di fase dovuta al movimento e ‘ maggiore di p e
si raggiunge un estremo della scala e la fase misurata riparte dall’estremo
opposto. In realta, come nel caso presente, il movimento e’ sempre nella stessa direzione. Negli
ultimi interferogrammi piu’ giri di fase sono osservabili.
L’accuratezza nella misura dello spostamento e’ di ca. 0.5 mm.
Nelle trasparenze seguenti viene mostrata una sequenza di interferogrammi tutti riferiti alla
stessa immagine con l’indicazione dell’intervallo temporale a cui si riferiscono.
La scala e’ convertita in spostamento lungo la linea di vista tenendo conto della frequenza di
osservazione. Spostamenti negativi indicano un movimento verso il sensore.
Una zone di movimento e’ chiaramente identificabile. Nell’interpretazione dei risultati e’ da
tener conto che agli interferogrammi non e’ stata ancora applicata la procedura di “phase
unwrapping”. Il tipico effetto di salto della fase (frangia) e’ ancora presente e visibile dal terzo
interferogramma in poi. Quando la variazione di fase dovuta al movimento e ‘ maggiore di p e
si raggiunge un estremo della scala e la fase misurata riparte dall’estremo
opposto. In realta, come nel caso presente, il movimento e’ sempre nella stessa direzione. Negli
ultimi interferogrammi piu’ giri di fase sono osservabili.
L’accuratezza nella misura dello spostamento e’ di ca. 0.5 mm.
