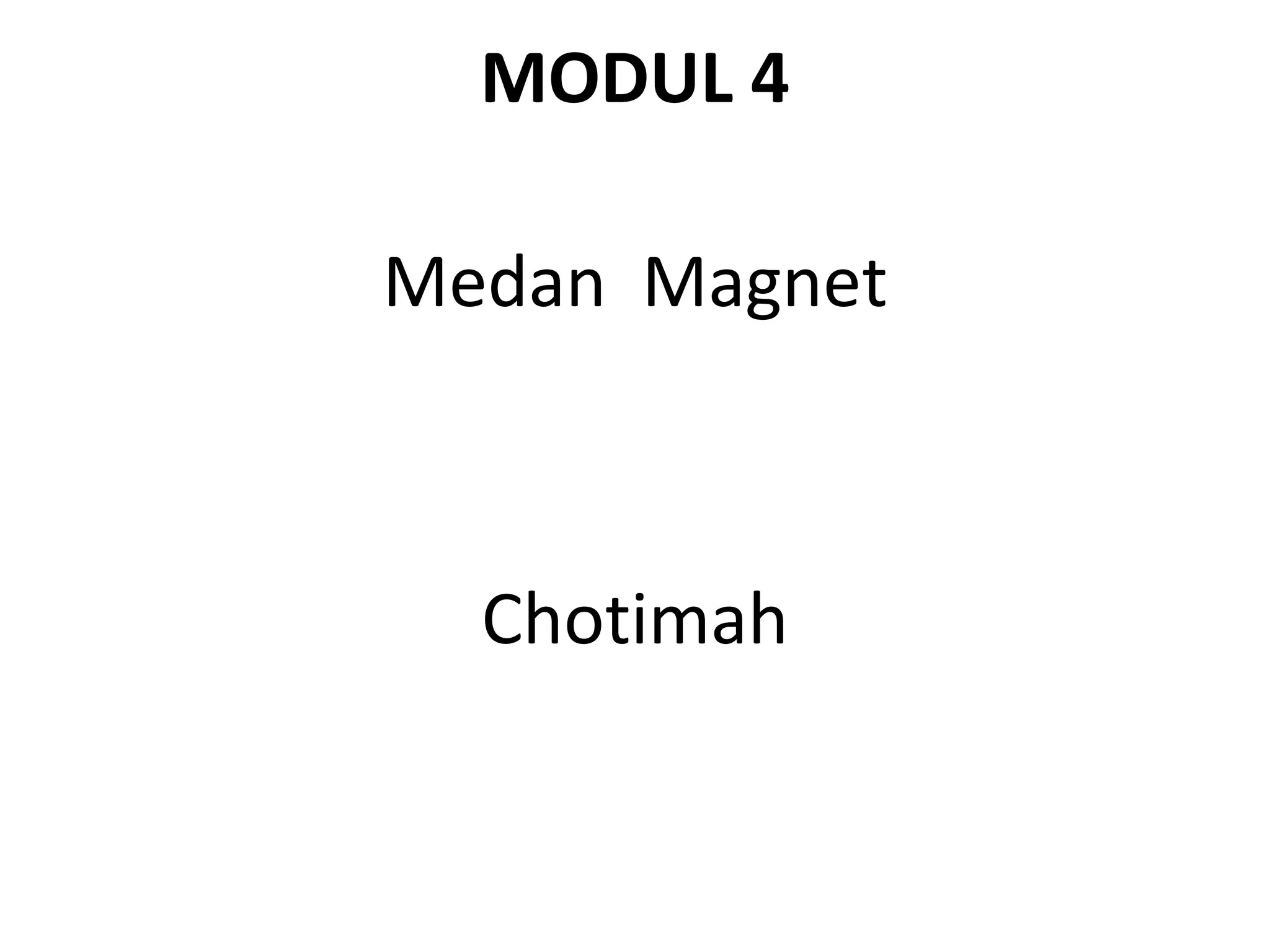

- 1. MODUL 4 Medan Magnet Chotimah

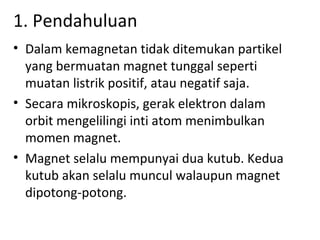

- 2. 1. Pendahuluan • Dalamkemagnetan tidak ditemukan partikel yang bermuatan magnet tunggal seperti muatan listrik positif, atau negatif saja. • Secara mikroskopis, gerak elektron dalam orbit mengelilingi inti atom menimbulkan momen magnet. • Magnet selalu mempunyai dua kutub. Kedua kutub akan selalu muncul walaupun magnet dipotong-potong.

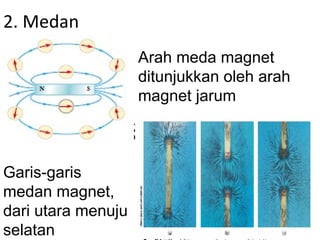

- 3. 2. Medan Arah meda magnet ditunjukkan oleh arah magnet jarum Garis-garis medan magnet, dari utara menuju selatan

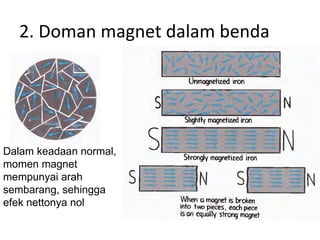

- 4. 2. Doman magnetdalam benda Dalam keadaan normal, momen magnet mempunyai arah sembarang, sehingga efek nettonya nol

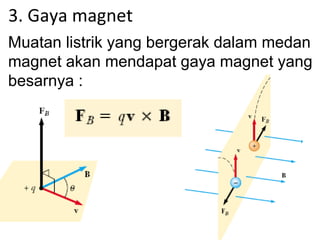

- 5. 3. Gaya magnet Muatanlistrik yang bergerak dalam medan magnet akan mendapat gaya magnet yang besarnya :

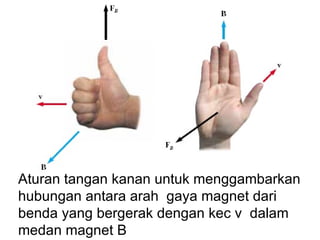

- 6. Aturan tangan kananuntuk menggambarkan hubungan antara arah gaya magnet dari benda yang bergerak dengan kec v dalam medan magnet B

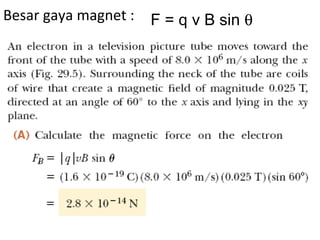

- 7. Besar gaya magnet: F = q v B sin θ

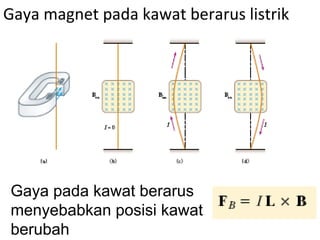

- 8. Gaya magnet padakawat berarus listrik Gaya pada kawat berarus menyebabkan posisi kawat berubah

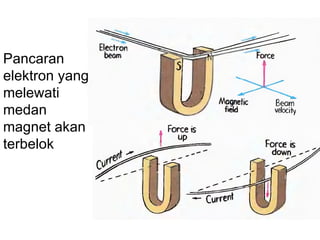

- 9.

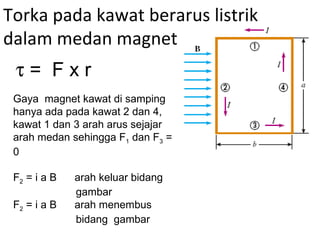

- 10. Torka pada kawatberarus listrik dalam medan magnet Ď„= Fxr Gaya magnet kawat di samping hanya ada pada kawat 2 dan 4, kawat 1 dan 3 arah arus sejajar arah medan sehingga F1 dan F3 = 0 F2 = i a B arah keluar bidang gambar F2 = i a B arah menembus bidang gambar

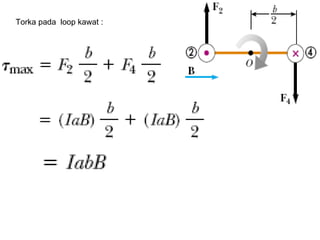

- 11. Torka pada loopkawat :
- 12.

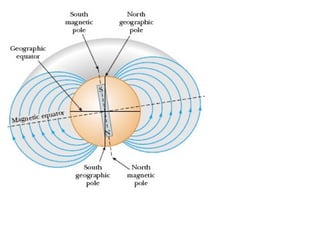

- 14.

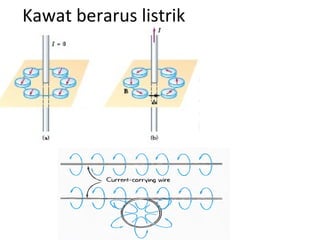

- 15. Hukum Biot-Savart Medan magnetdi sekitar Kawat berarus listrik I pada jarak r dari kawat
- 16. Medan magnet disekitar kawat berarus listrik I pada jarak r dari kawat B= Bila kawatnya panjang dibanding jarak antara titik thdp kawat = a, θ1 = 0 dan θ2 = 180, maka nilai B menjadi

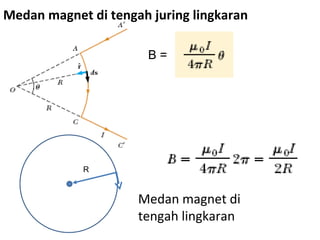

- 17. Medan magnet ditengah juring lingkaran B= R Medan magnet di tengah lingkaran

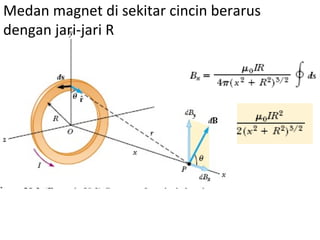

- 18. Medan magnet disekitar cincin berarus dengan jari-jari R

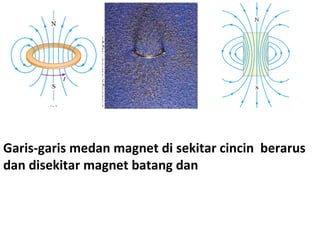

- 19. Garis-garis medan magnetdi sekitar cincin berarus dan disekitar magnet batang dan

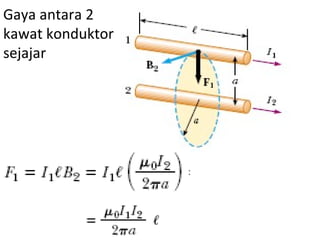

- 20. Gaya antara 2 kawatkonduktor sejajar

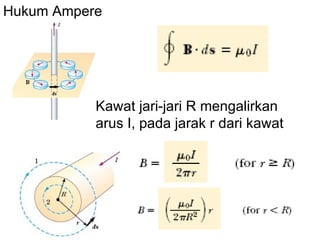

- 21. Hukum Ampere Kawat jari-jari R mengalirkan arus I, pada jarak r dari kawat

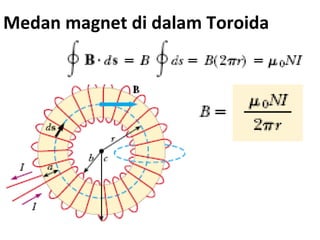

- 22. Medan magnet didalam Toroida
- 23. Medan magnet disekitarlempeng berarus
- 24. Gaya manet padarangka berarus
- 25. Medan magnet dalamsolenoid

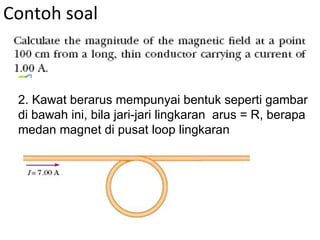

- 26. Contoh soal 2.Kawat berarus mempunyai bentuk seperti gambar di bawah ini, bila jari-jari lingkaran arus = R, berapa medan magnet di pusat loop lingkaran
