1. •MEMORI
I N T E R N A L
Oleh :
1. Aprilianda Pasaribu
2. Jelly Alamsyar
3. Luis Prisnawan

2. Pengertian Memori
Internal
Memori Internal adalah Memory yang
terpasang langsung pada motherboard dan
dapat diakses secara langsung oleh prosesor.

3. Fungsi Memori Internal
1. Menyimpan data yang berasal dari peranti
masukan sampai data dikirim ke ALU
(Arithmetic and Logic Unit) untuk diproses.
2. Menyimpan daya hasil pemrosesan ALU
sebelum dikirimkan ke peranti keluaran
Menampung program/instruksi yang berasal
dari peranti masukan atau dari peranti
pengingat sekunder.

4. KARAKTERISTIK MEMORI
INTERNAL
1. Memori internal sering juga disebut
sebagai memori primer atau memori utama.
2. Diperlukan oleh CPU untuk proses eksekusi
(operasi) program, sehingga dapat
diakses secara langsung oleh prosesor (CPU)
tanpa modul perantara.
3. Kapasitas memori internal biasanya dinyatakan
dalam bentuk byte (1 byte = 8 bit) atau word.
Panjang word umum adalah 8, 16, dan 32 bit.

5. JENIS-JENIS
MEMORI INTENAL

6. ROM
(READ ONLY MEMORY)
• Jenis memori ini datanya hanya bisa dibaca
dan tidak bisa ditulis secara berulang-ulang.
• berjenis non-volatile, artinya data yang
disimpan tidak mudah menguap (hilang)
walaupun catu dayanya dimatikan.
• biasa digunakan untuk menyimpan program
utama dari suatu sistem. ROM tidak dapat
diprogram ulang.

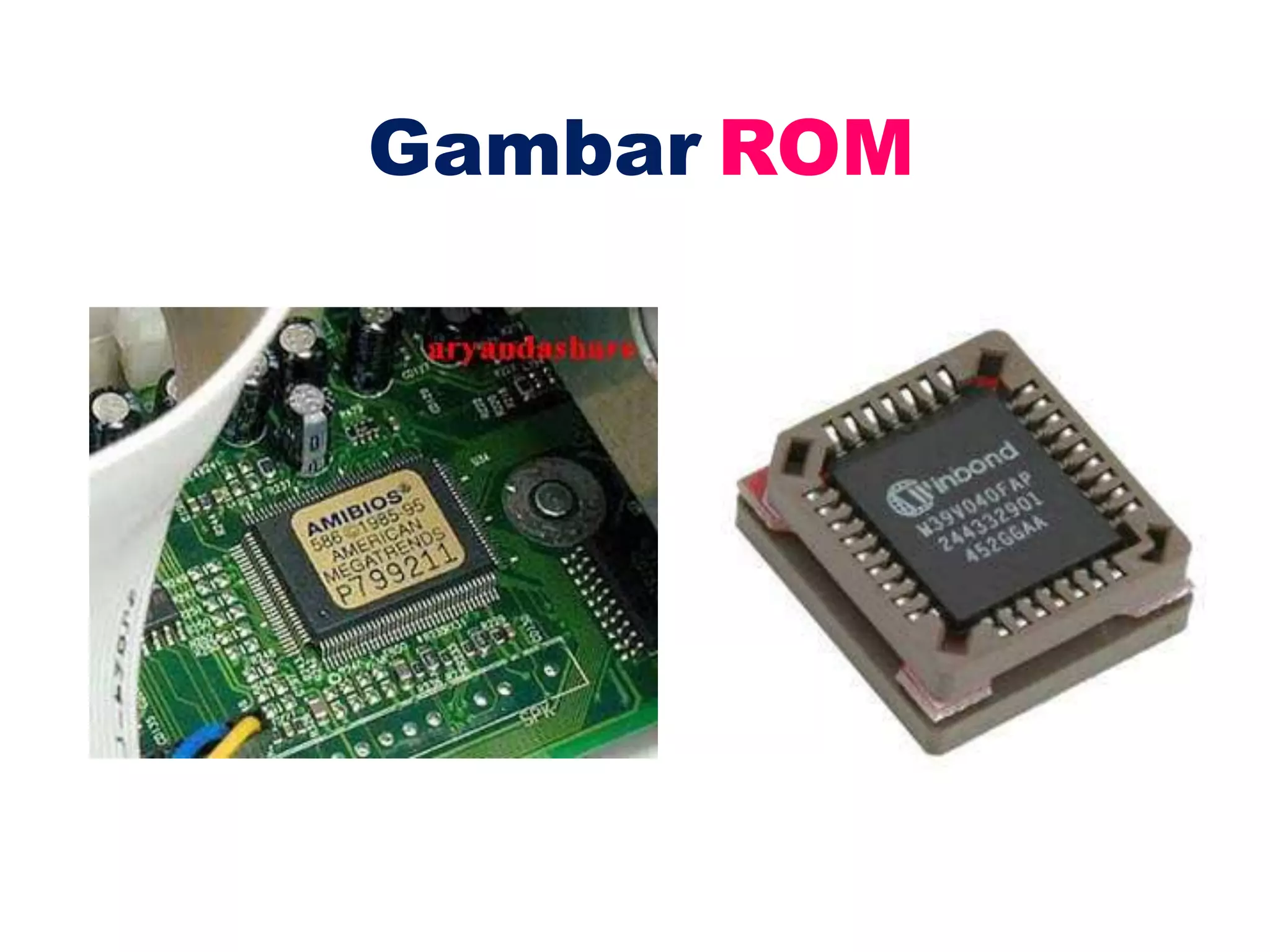

7. Gambar ROM

8. Jenis-Jenis ROM
PROM hanya dapat
diprogram satu kali dan
tidak dapat diprogram
ulang (dihapus). PROM
memberikan kesempatan
bagi pemakai untuk
mengubah data
yang tersimpan secara
default.
1. PROM (Progammable Read-Only-Memory)

9. Jenis-Jenis ROM
Berbeda dengan
PROM, isi EPROM
dapat dihapus setelah
diprogram.
Penghapusan dilakukan
dengan menggunakan
sinar ultraviolet.
2. EPROM (Erasable Programmable Read-Only-Memory)

10. Jenis-Jenis ROM
EEPROM dapat
menyimpan data secara
permanen, tetapi isinya
masih bisa dihapus secara
elektris melalui program.
Salah satu jenis EEPROM
adalah Flash Memory.
Flash Memory biasa
digunakan pada kamera
digital, konsol video game,
dan cip BIOS.
3. EEPROM
(Electrically Erasable Programmable Read-Only0Memory)

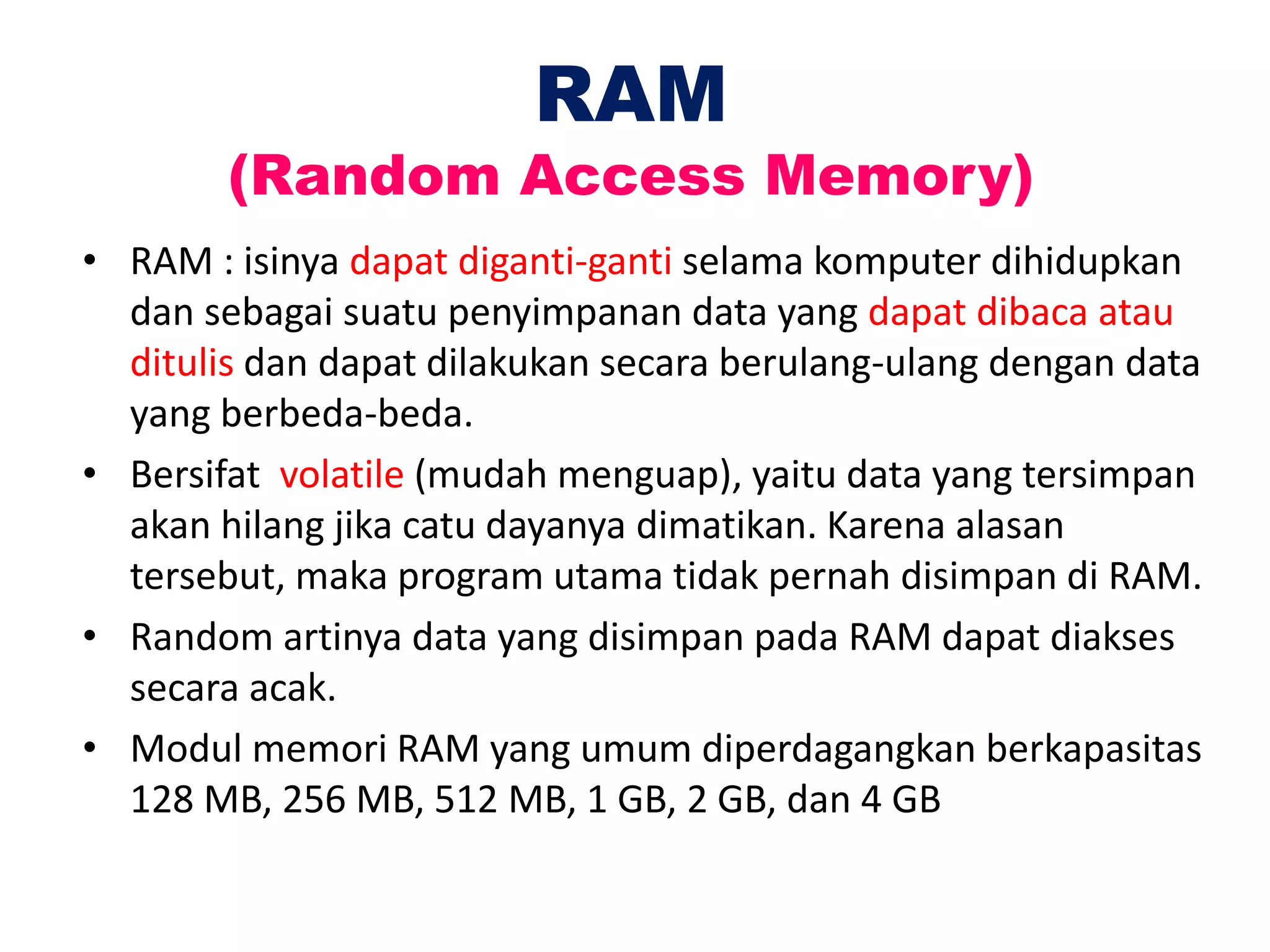

11. RAM
(Random Access Memory)
• RAM : isinya dapat diganti-ganti selama komputer dihidupkan
dan sebagai suatu penyimpanan data yang dapat dibaca atau
ditulis dan dapat dilakukan secara berulang-ulang dengan data
yang berbeda-beda.
• Bersifat volatile (mudah menguap), yaitu data yang tersimpan
akan hilang jika catu dayanya dimatikan. Karena alasan
tersebut, maka program utama tidak pernah disimpan di RAM.
• Random artinya data yang disimpan pada RAM dapat diakses
secara acak.
• Modul memori RAM yang umum diperdagangkan berkapasitas
128 MB, 256 MB, 512 MB, 1 GB, 2 GB, dan 4 GB

12. Jenis-Jenis RAM

13. 1. DRAM (Dynamic Random
Access Memory)
Jenis RAM ini menyimpan setiap bit
data yang terpisah dalam kapasitor
dalam satu sirkuit terpadu. Data
yang terkandung di dalamnya harus
disegarkan secara berkala oleh CPU
agar tidak hilang. Hal ini
membuatnya sangat dinamis
dibandingkan dengan memori
lainnya. Dalam strukturnya, DRAM
hanya memerlukan satu transistor
dan kapasitor per bit, sehingga
memiliki kepadatan sangat tinggi.

14. 2. S-RAM (Static Random
Access Memory)
S-RAM adalah jenis RAM (sejenis
memori semikonduktor) yang
tidak menggunakan kapasitor.
Hal ini mengakibatkan SRAM
tidak perlu lagi disegarkan
(Refresh) secara berkala seperti
halnya dengan DRAM.
Ini juga sekaligus membuatnya
memiliki kecepatan lebih tinggi
dari DRAM. Berdasarkan
fungsinya terbagi menjadi
Asynchronous dan Synchronous.

15. 3. EDORAM
(Extended Data Out Random Accsess Memory)
EDORAM adalah jenis
RAM yang dapat
menyimpan dan
mengambil isi memori
secara bersamaan,
sehingga kecepatan baca
tulisnya pun menjadi lebih
cepat. Umumnya
digunakan pada PC
terdahulu sebagai
pengganti Fast Page
Memory (FPM) RAM.

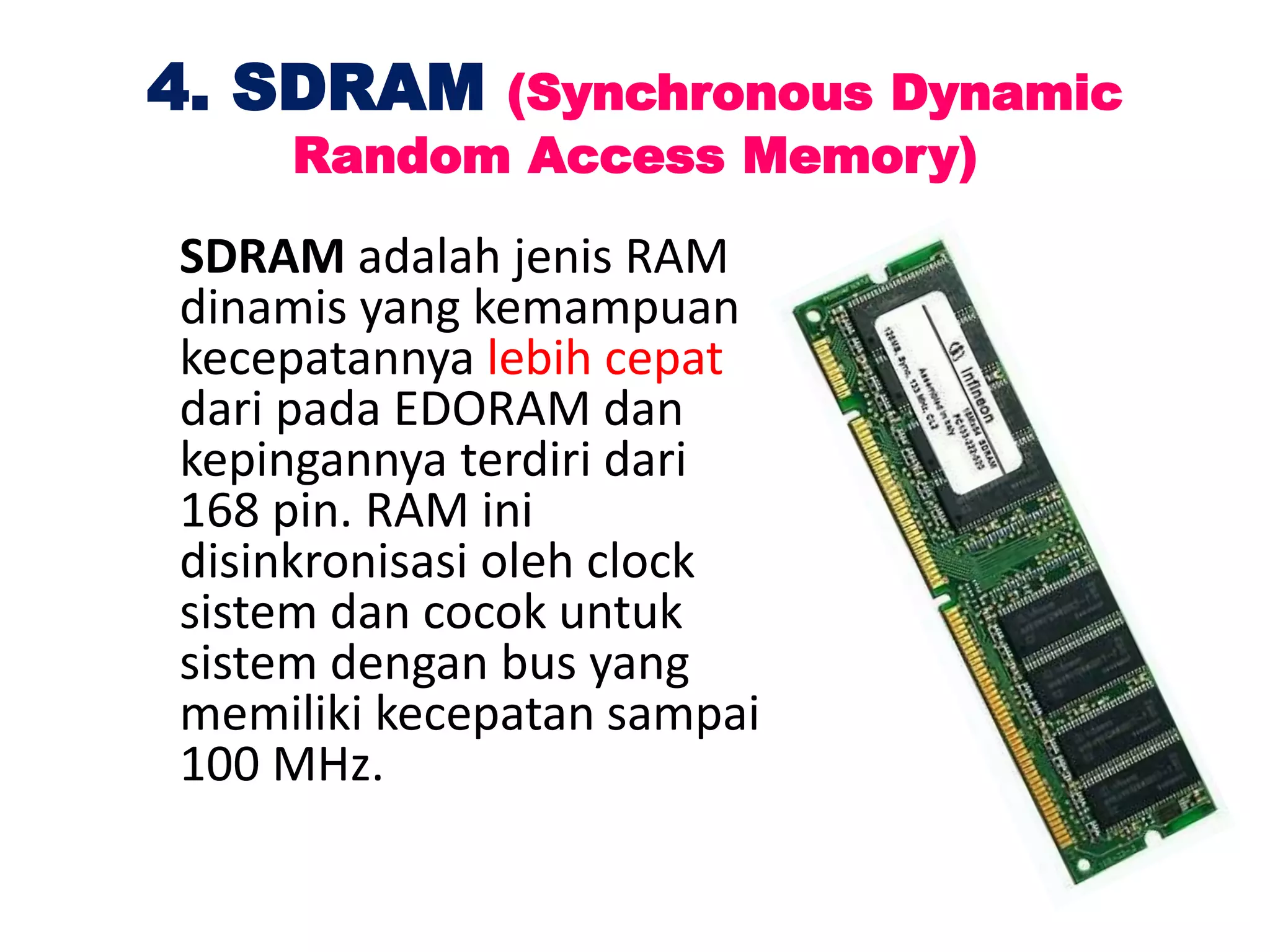

16. 4. SDRAM (Synchronous Dynamic
Random Access Memory)
SDRAM adalah jenis RAM
dinamis yang kemampuan
kecepatannya lebih cepat
dari pada EDORAM dan
kepingannya terdiri dari
168 pin. RAM ini
disinkronisasi oleh clock
sistem dan cocok untuk
sistem dengan bus yang
memiliki kecepatan sampai
100 MHz.

17. 5. RDRAM (Rambus Dynamic
Random Access Memory)
RDRAM adalah salah satu tipe
dari RAM dinamis sinkron yang
diproduksi oleh Rambus
Corporation menggunakan Bus
Speed sebesar 800 MHz tetapi
memiliki jalur data yang sempit (8
bit). RDRAM memiliki memory
controller yang canggih sehingga
tidak semua motherboard bisa
mendukungnya. Contoh produk
yang memakainya adalah 3dfx
seri Voodoo4.

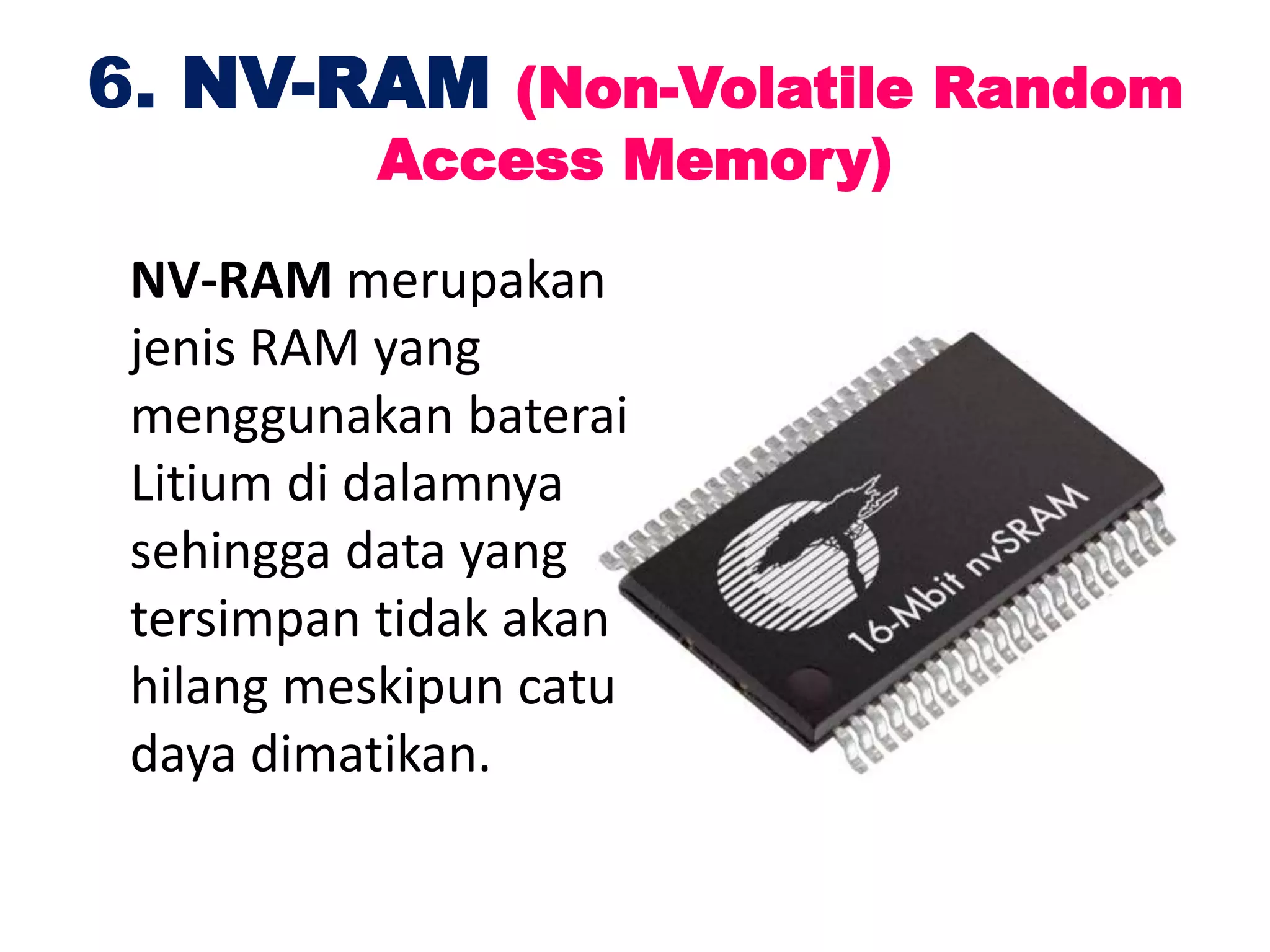

18. 6. NV-RAM (Non-Volatile Random
Access Memory)
NV-RAM merupakan
jenis RAM yang
menggunakan baterai
Litium di dalamnya
sehingga data yang
tersimpan tidak akan
hilang meskipun catu
daya dimatikan.

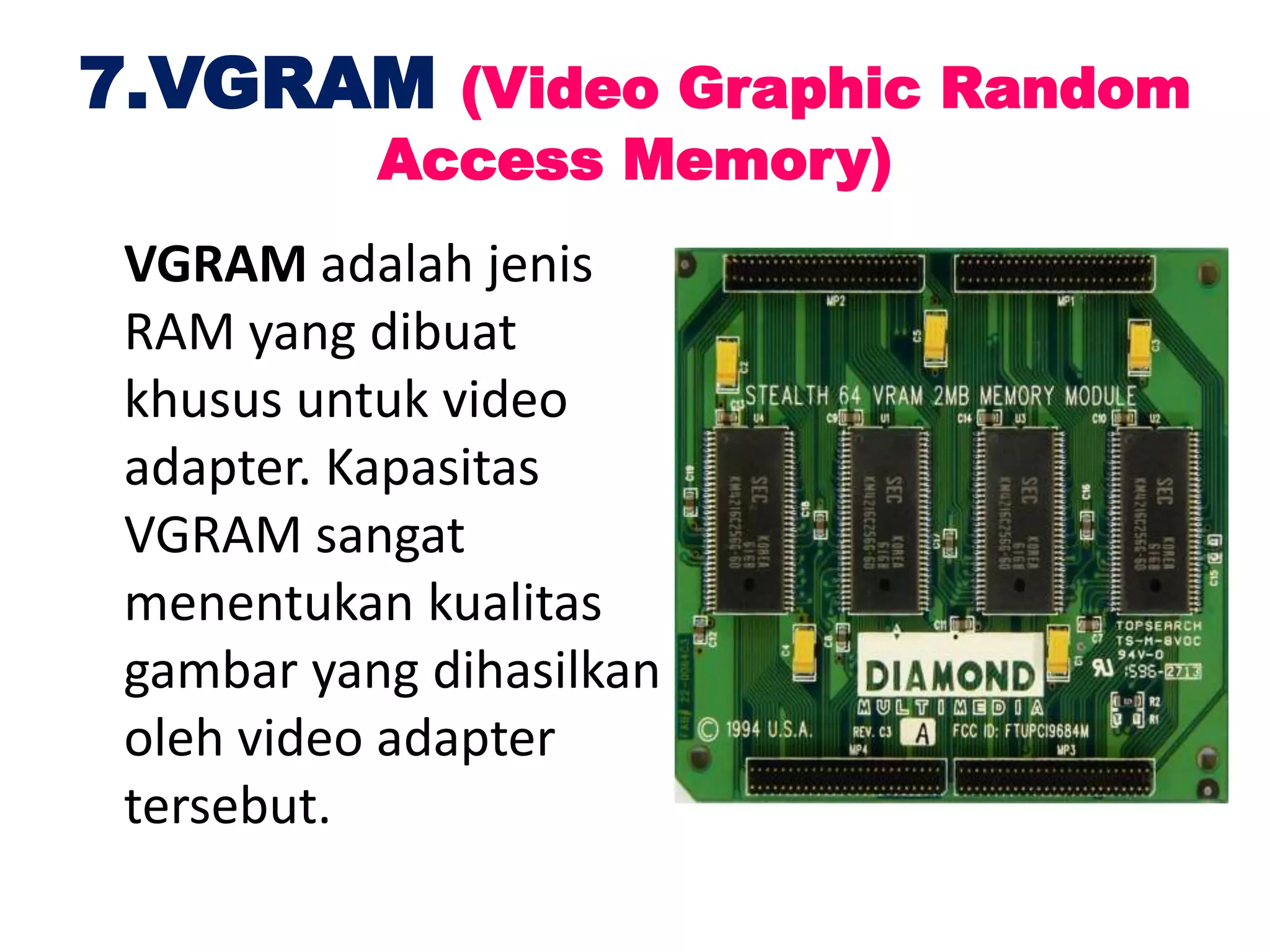

19. 7.VGRAM (Video Graphic Random
Access Memory)
VGRAM adalah jenis
RAM yang dibuat
khusus untuk video
adapter. Kapasitas
VGRAM sangat
menentukan kualitas
gambar yang dihasilkan
oleh video adapter
tersebut.

20. 8. DDR RAM (Double Date Rate
Random Access Memory)
• DDR sebenarnya adalah nama untuk sebuah tipe yang
menggunakan teknologi double clock cycle. Di dalam
clock cycle juga terdapat apa yang disebut dengan
trigger. Trigger di sini mirip seperti kata aslinya, yaitu
ketika teraktivasi, data dari RAM atau VGA ditransfer
ke processor untuk diproses lebih lanjut.
• Dalam teknologi DDR (SD = Synchronous Dynamic)
• setiap clock naik dan turun, trigger untuk data
transfer akan menyala. Jadi setiap ada perubahan
dari 1 ke 0 dan dari 0 ke 1, trigger data transfer
menyala.

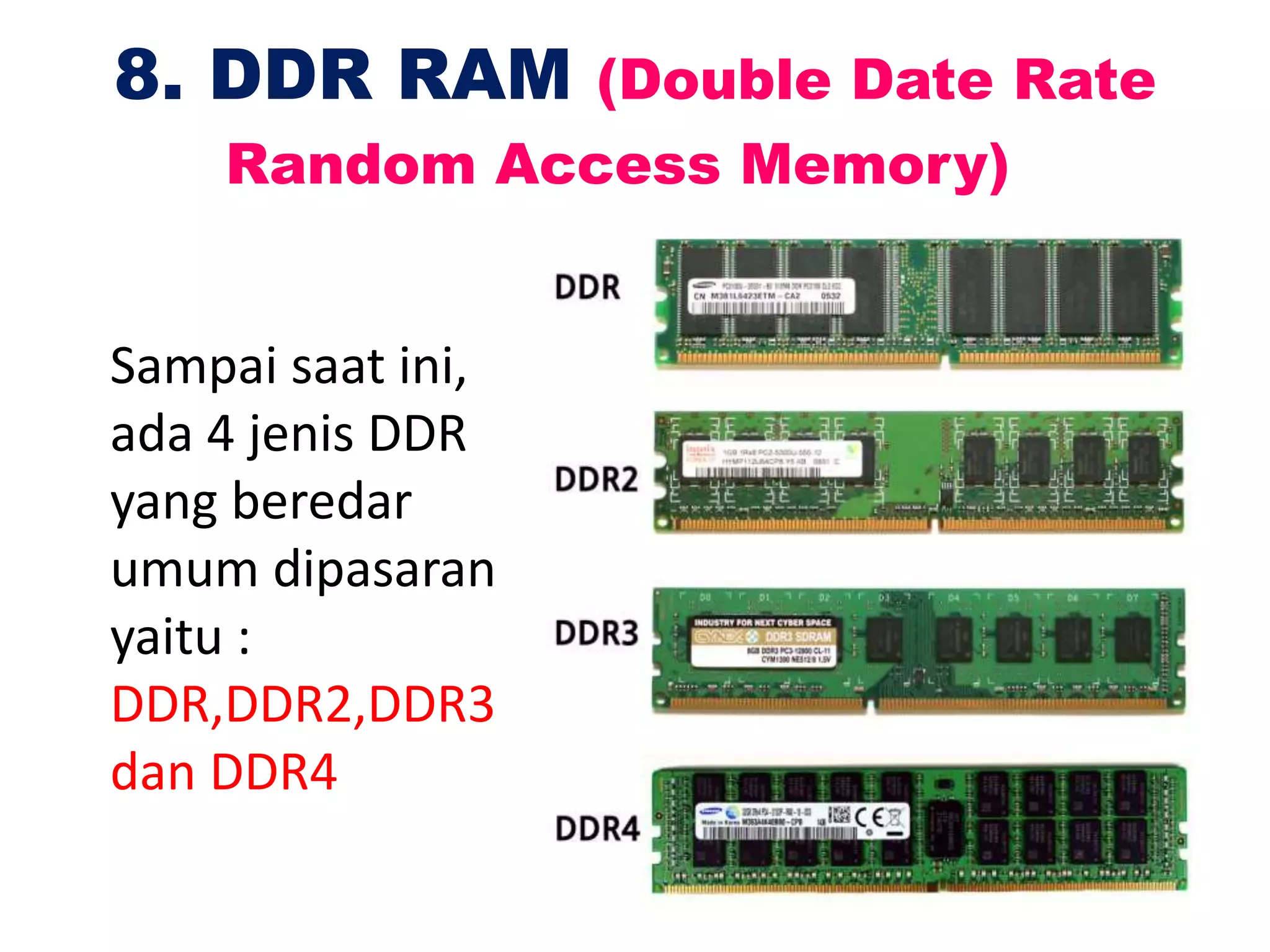

21. Sampai saat ini,
ada 4 jenis DDR
yang beredar
umum dipasaran
yaitu :
DDR,DDR2,DDR3
dan DDR4
8. DDR RAM (Double Date Rate
Random Access Memory)

22. 8. DDR RAM (Double Date Rate
Random Access Memory)
Perbedaan DDR RAM berdasarkan tipe nya

23. 9. SO-DIMM (Small Outline Dual In-
Line Memory Module)
SO-DIMM merupakan jenis
RAM yang di gunakan pada
Laptop / notebook Untuk
ukuranya lebih kecil daripada
ukuran ram biasa karena lebih
di fungsikan untuk menghemat
ruang dan tempat pada Laptop
ataupun notebook . Pada Slot
SO-DIMM memiliki 204 pin.
Lebih sedikit daripada DDR3
SDRAM.

24. 10. MRAM(Magnetic Random
Access Memory)
Keunggulan MRAM yaitu
mampu melakukan instant on
start up hingga dapat
melakukan proses start up
yang lebih cepat, mirip
dengan proses yang terjadi
pada televisi atau radio.
Selain itu memori jenis ini
juga mampu menampung
lebih banyak data, mengakses
lebih cepat dan rendah dalam
pemakaian daya.

25. VIDEO : Perbedaan ROM dan RAM

26. SEKIAN DAN TERIMAKASIH
