Makalah ini membahas tentang perakitan PC, termasuk bagian-bagian penting seperti prosessor, heatsink, power supply, serta jenis-jenis memori dan port di komputer. Tujuan penulisan makalah ini adalah untuk memenuhi tugas sekolah dan meningkatkan pengetahuan tentang komponen-komponen komputer. Penulis menggunakan metode observasi langsung dan browsing internet dalam penyusunan makalah ini.

1. MAKALAH PERAKITAN PC
KARYA TULIS INI DISUSUN UNTUK MAPEL
“PRODUKTIF TKJ”
GURU PEMBIMBING: PAK SUGIARTO
NAMA ANGGOTA KELOMPOK:
 HENDUN BUDIYANI
 NAZILATURROCHMAH
 NIKI ENITA SEPTIANTO
 NURUL FAUZIAH
SEKOLAH MENENGAH KEJURUAN
MUHAMMADIYAH PURWOREJO

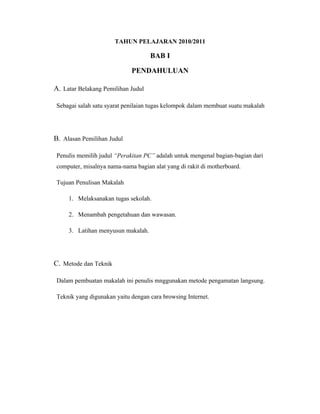

2. TAHUN PELAJARAN 2010/2011
BAB I
PENDAHULUAN
A. Latar Belakang Pemilihan Judul
Sebagai salah satu syarat penilaian tugas kelompok dalam membuat suatu makalah
B. Alasan Pemilihan Judul
Penulis memilih judul “Perakitan PC” adalah untuk mengenal bagian-bagian dari
computer, misalnya nama-nama bagian alat yang di rakit di motherboard.
Tujuan Penulisan Makalah
1. Melaksanakan tugas sekolah.
2. Menambah pengetahuan dan wawasan.
3. Latihan menyusun makalah.
C. Metode dan Teknik
Dalam pembuatan makalah ini penulis mnggunakan metode pengamatan langsung.
Teknik yang digunakan yaitu dengan cara browsing Internet.

3. BAB II
ISI

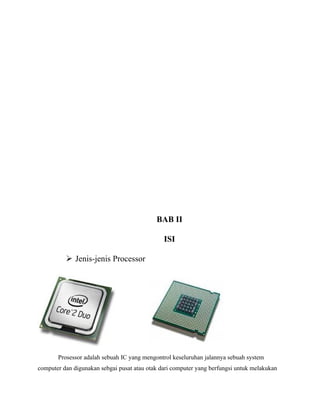

 Jenis-jenis Processor
Prosessor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah system
computer dan digunakan sebgai pusat atau otak dari computer yang berfungsi untuk melakukan

4. perhitungan dan menjalankan tugas. Prosessor terletak pada socket yang yang telah disediakan
oleh motherboard, dan dapat diaganti dengan prosessor yang lain asalkan sesuai dengan socket
yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan
computer tergantung dari jenis dan kapasitas prosessor.
Prosessor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah
mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosessor dalam
mengoalah data atau informasi. Merk prosessor yang banyak beredar di pasaran adalah AMD,
Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian terpenting prosessor terbagi 3 yaitu:
• Aritmathics Logical Unit (ALU)
• Control Unit (CU)
• Memory Unit (MU)

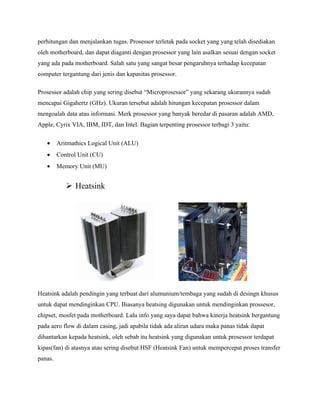

 Heatsink
Heatsink adalah pendingin yang terbuat dari alumunium/tembaga yang sudah di desingn khusus
untuk dapat mendinginkan CPU. Biasanya heatsing digunakan untuk mendinginkan prossesor,
chipset, mosfet pada motherboard. Lalu info yang saya dapat bahwa kinerja heatsink bergantung
pada aero flow di dalam casing, jadi apabila tidak ada aliran udara maka panas tidak dapat
dihantarkan kepada heatsink, oleh sebab itu heatsink yang digunakan untuk prosessor terdapat
kipas(fan) di atasnya atau sering disebut HSF (Heatsink Fan) untuk mempercepat proses transfer
panas.

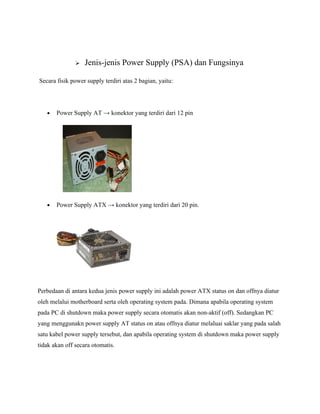

5.  Jenis-jenis Power Supply (PSA) dan Fungsinya
Secara fisik power supply terdiri atas 2 bagian, yaitu:
• Power Supply AT → konektor yang terdiri dari 12 pin
• Power Supply ATX → konektor yang terdiri dari 20 pin.
Perbedaan di antara kedua jenis power supply ini adalah power ATX status on dan offnya diatur
oleh melalui motherboard serta oleh operating system pada. Dimana apabila operating system
pada PC di shutdown maka power supply secara otomatis akan non-aktif (off). Sedangkan PC
yang menggunakn power supply AT status on atau offnya diatur melaluai saklar yang pada salah
satu kabel power supply tersebut, dan apabila operating system di shutdown maka power supply
tidak akan off secara otomatis.

6.  Perbedaan CD-R dan CD-RW
• CD-R ( Compact Disk Read Only) adalah salah satu bagian hardware komputer yang
berfungsi ”HANYA” untuk membaca file yang terdapat dalam CD dan DVD saja.
• CD-RW ( Compact Disk Re-Writer) adalah salah satu bagian hardware komputer yang
berfungsi untuk membaca file yang terdapat dalam CD. Selain itu CD-RW juga dapat
memasukkan data/file kedalam CD. Dengan menggunakan suatu software tambahan
salah satunya adalah Nero.
 Jenis-jenis Chipset dan an Fungsinya

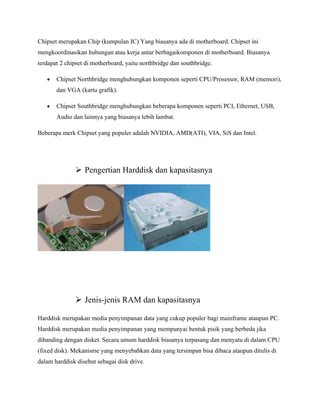

7. Chipset merupakan Chip (kumpulan IC) Yang biasanya ada di motherboard. Chipset ini
mengkoordinasikan hubungan atau kerja antar berbagaikomponen di motherboard. Biasanya
terdapat 2 chipset di motherboard, yaitu northbridge dan southbridge.
• Chipset Northbridge menghubungkan komponen seperti CPU/Prosessor, RAM (memori),
dan VGA (kartu grafik).
• Chipset Southbridge menghubungkan beberapa komponen seperti PCI, Ethernet, USB,
Audio dan lainnya yang biasanya lebih lambat.
Beberapa merk Chipset yang populer adalah NVIDIA, AMD(ATI), VIA, SiS dan Intel.
 Pengertian Harddisk dan kapasitasnya
 Jenis-jenis RAM dan kapasitasnya
Harddisk merupakan media penyimpanan data yang cukup populer bagi mainframe ataupun PC.
Harddisk merupakan media penyimpanan yang mempunyai bentuk pisik yang berbeda jika
dibanding dengan disket. Secara umum harddisk biasanya terpasang dan menyatu di dalam CPU
(fixed disk). Mekanisme yang menyebabkan data yang tersimpan bisa dibaca ataupun ditulis di
dalam harddisk disebut sebagai disk drive.

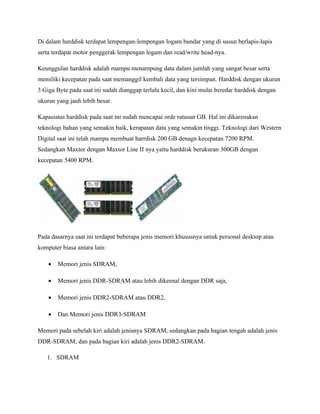

8. Di dalam harddisk terdapat lempengan-lempengan logam bundar yang di susun berlapis-lapis
serta terdapat motor penggerak lempengan logam dan read/write head-nya.
Keunggulan harddisk adalah mampu menampung data dalam jumlah yang sangat besar serta
memiliki kecepatan pada saat memanggil kembali data yang tersimpan. Harddisk dengan ukuran
3 Giga Byte pada saat ini sudah dianggap terlalu kecil, dan kini mulai beredar harddisk dengan
ukuran yang jauh lebih besar.
Kapasiatas harddisk pada saat ini sudah mencapai orde ratusan GB. Hal ini dikarenakan
teknologi bahan yang semakin baik, kerapatan data yang semakin tinggi. Teknologi dari Western
Digital saat ini telah mampu membuat harrdisk 200 GB denagn kecepatan 7200 RPM.
Sedangkan Maxtor dengan Maxtor Line II nya yaitu harddisk berukuran 300GB dengan
kecepatan 5400 RPM.
Pada dasarnya saat ini terdapat beberapa jenis memori khususnya untuk personal desktop atau
komputer biasa antara lain:
• Memori jenis SDRAM,
• Memori jenis DDR-SDRAM atau lebih dikeenal dengan DDR saja,
• Memori jenis DDR2-SDRAM atau DDR2,
• Dan Memori jenis DDR3-SDRAM
Memori pada sebelah kiri adalah jenisnya SDRAM, sedangkan pada bagian tengah adalah jenis
DDR-SDRAM, dan pada bagian kiri adalah jenis DDR2-SDRAM.
1. SDRAM

9. Digunakan pada umumnya komputer Pentium 2 sampai awal pentium 4, pada AMD
digunakan pada K5K6 dan K7 awal (Duron, Athlon), terdapat 2 buah notch, memiliki
jumlah pin 168, sehingga pada suatu sisi pin terdapat angka 1, angka 85, angka 86, dan
angka 168. SDRAM memiliki kecepatan yang biasa dikenal dengan istilah PC, yaitu
PC-66, PC-100, PC-133, dan PC-150.
2. DDR-SDRAM
Digunakan pada Intel yaitu pada Pentium III (tidak semua) dan Pentium IV (pertengahan
1,7 GHz – 2,4 GHz, pada AMD, DDR digunakan pada Duron dan Athlon XP, bahkan
Athlon 64 juga ada yang menggunakan memory ini. Perbedaan dengan SDRAM adalah
pada notch (coakan) yang ada, pada DDR hanya terdapat 1 notch, yaitu di bagian tengah
agak menjauhi pin nomor 1, jumlah pin dari DDR ada 184 pin, sedangkan kecepatan
DDR2 adalah PC-1600(DDR200), PC-2100(DDR266), PC-2700(DDR333), dan
PC-3200(DDR400).
 Port-port Komputer

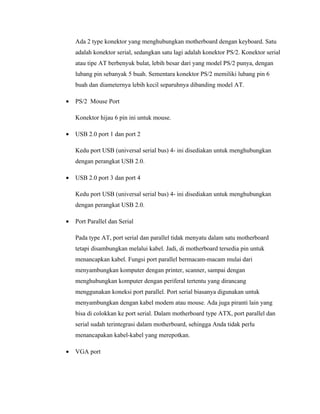

• Konektor keyboard

10. Ada 2 type konektor yang menghubungkan motherboard dengan keyboard. Satu
adalah konektor serial, sedangkan satu lagi adalah konektor PS/2. Konektor serial
atau tipe AT berbenyuk bulat, lebih besar dari yang model PS/2 punya, dengan
lubang pin sebanyak 5 buah. Sementara konektor PS/2 memiliki lubang pin 6
buah dan diameternya lebih kecil separuhnya dibanding model AT.
• PS/2 Mouse Port
Konektor hijau 6 pin ini untuk mouse.
• USB 2.0 port 1 dan port 2
Kedu port USB (universal serial bus) 4- ini disediakan untuk menghubungkan
dengan perangkat USB 2.0.
• USB 2.0 port 3 dan port 4
Kedu port USB (universal serial bus) 4- ini disediakan untuk menghubungkan
dengan perangkat USB 2.0.
• Port Parallel dan Serial
Pada type AT, port serial dan parallel tidak menyatu dalam satu motherboard
tetapi disambungkan melalui kabel. Jadi, di motherboard tersedia pin untuk
menancapkan kabel. Fungsi port parallel bermacam-macam mulai dari
menyambungkan komputer dengan printer, scanner, sampai dengan
menghubungkan komputer dengan periferal tertentu yang dirancang
menggunakan koneksi port parallel. Port serial biasanya digunakan untuk
menyambungkan dengan kabel modem atau mouse. Ada juga piranti lain yang
bisa di colokkan ke port serial. Dalam motherboard type ATX, port parallel dan
serial sudah terintegrasi dalam motherboard, sehingga Anda tidak perlu
menancapakan kabel-kabel yang merepotkan.
• VGA port

11. Port 15-pin ini adalah untuk VGA monitor atau VGA perangkat lain yang
kompatibel.
• RJ-45 port
Port 25-pin ini menghubungkan konektor LAN melalui sebuah pusat network.
• Audio Out Jack
Jack audio out (lime) ini menghubungkan ke headphone atau speaker. Pada mode
6-channel, fungsi jack ini menjadi speaker out depan.
• Microphone Jack
Jack mic (pink) ini menghubungkan ke mikrofon. Pada mode 6-channel fungsi
jack ini rear speaker out belakang.
• Line In Jack
Jack line in (biru muda) menghubungkan ke tape player atau sumber audio
lainnya. Pada mode 6-channel fungsi jack ini menjadi bass/tengah.

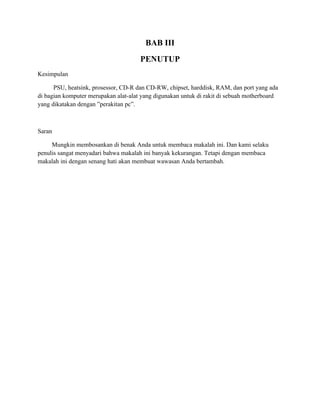

12. BAB III
PENUTUP
Kesimpulan
PSU, heatsink, prosessor, CD-R dan CD-RW, chipset, harddisk, RAM, dan port yang ada
di bagian komputer merupakan alat-alat yang digunakan untuk di rakit di sebuah motherboard
yang dikatakan dengan ”perakitan pc”.
Saran
Mungkin membosankan di benak Anda untuk membaca makalah ini. Dan kami selaku
penulis sangat menyadari bahwa makalah ini banyak kekurangan. Tetapi dengan membaca
makalah ini dengan senang hati akan membuat wawasan Anda bertambah.
