1. LOW VOLTAGE OVERHEAD
SYSTEM INSTALLATION&MAINTENANCE

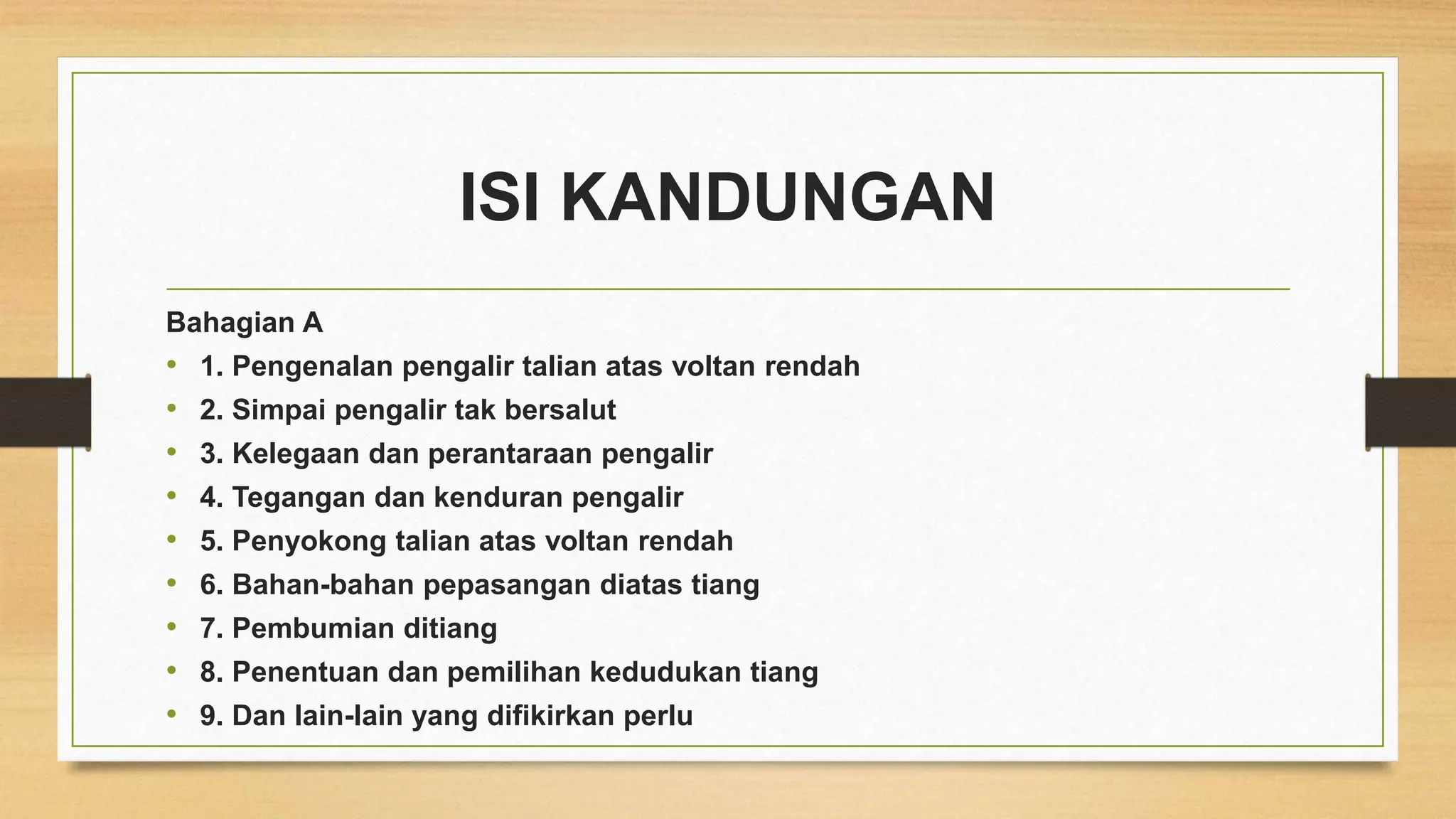

2. ISI KANDUNGAN
Bahagian A
• 1. Pengenalan pengalir talian atas voltan rendah
• 2. Simpai pengalir tak bersalut
• 3. Kelegaan dan perantaraan pengalir
• 4. Tegangan dan kenduran pengalir
• 5. Penyokong talian atas voltan rendah
• 6. Bahan-bahan pepasangan diatas tiang
• 7. Pembumian ditiang
• 8. Penentuan dan pemilihan kedudukan tiang
• 9. Dan lain-lain yang difikirkan perlu

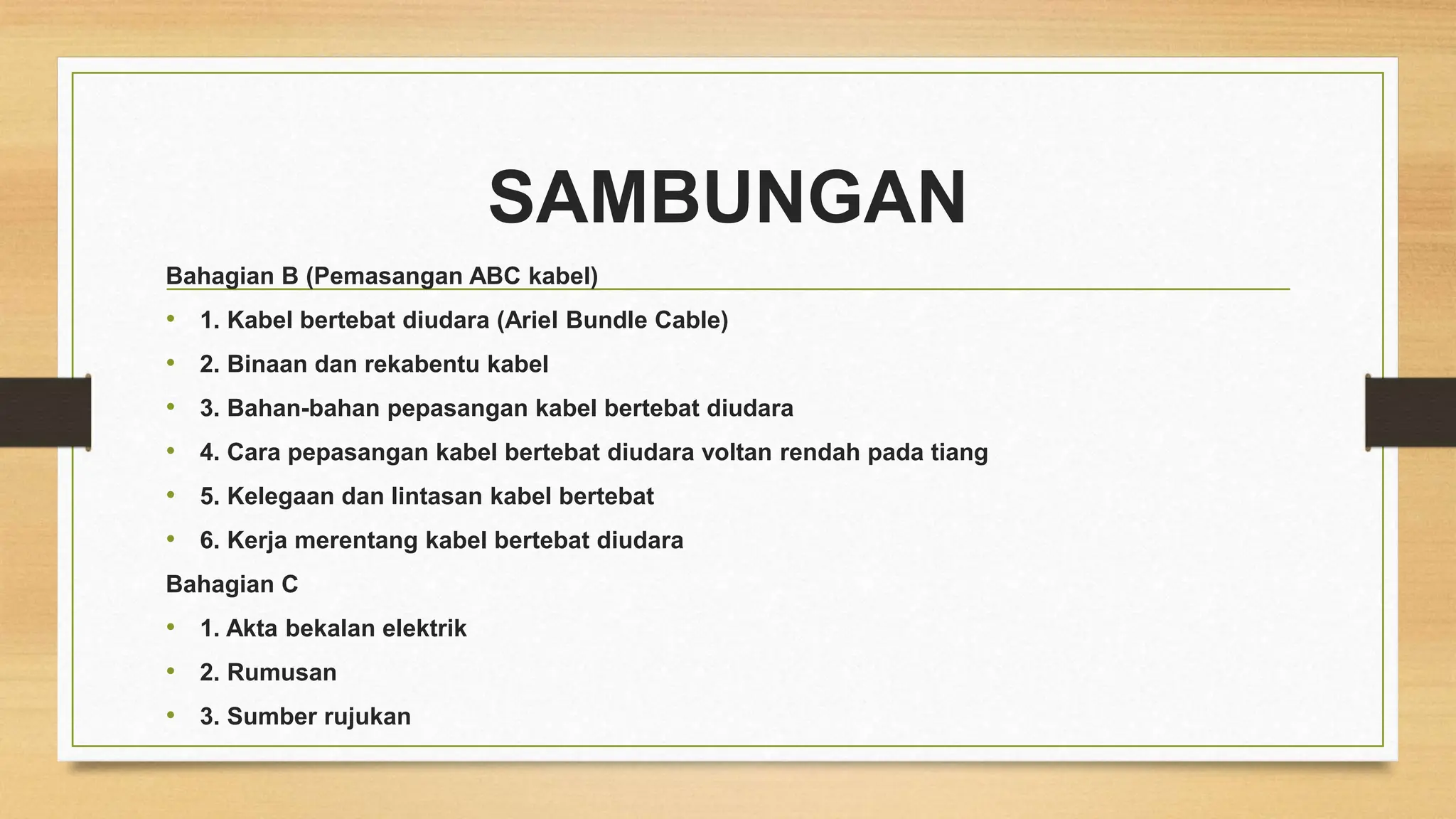

3. SAMBUNGAN
Bahagian B (Pemasangan ABC kabel)
• 1. Kabel bertebat diudara (Ariel Bundle Cable)
• 2. Binaan dan rekabentu kabel
• 3. Bahan-bahan pepasangan kabel bertebat diudara
• 4. Cara pepasangan kabel bertebat diudara voltan rendah pada tiang
• 5. Kelegaan dan lintasan kabel bertebat
• 6. Kerja merentang kabel bertebat diudara
Bahagian C
• 1. Akta bekalan elektrik
• 2. Rumusan
• 3. Sumber rujukan

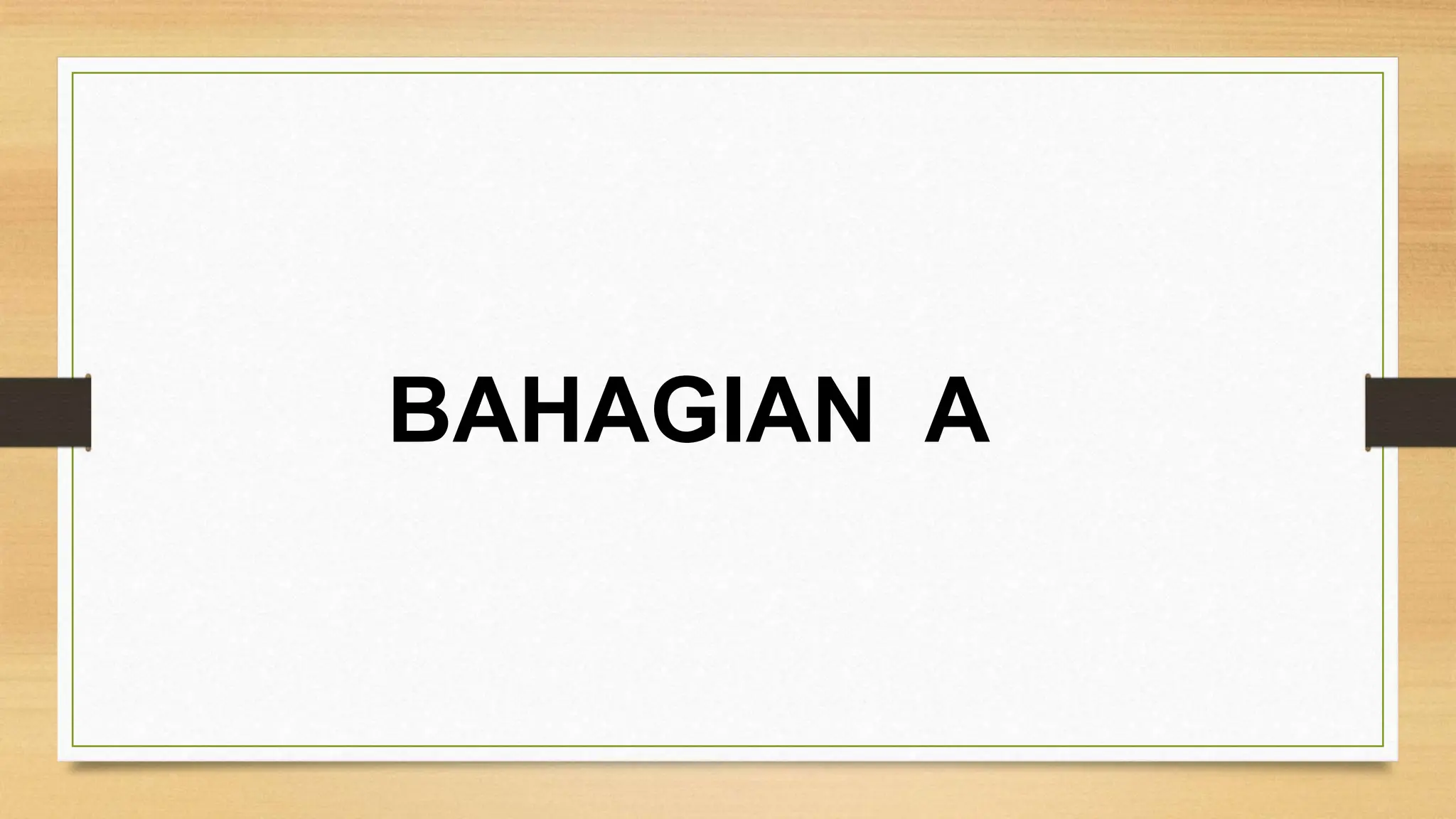

4. BAHAGIAN A

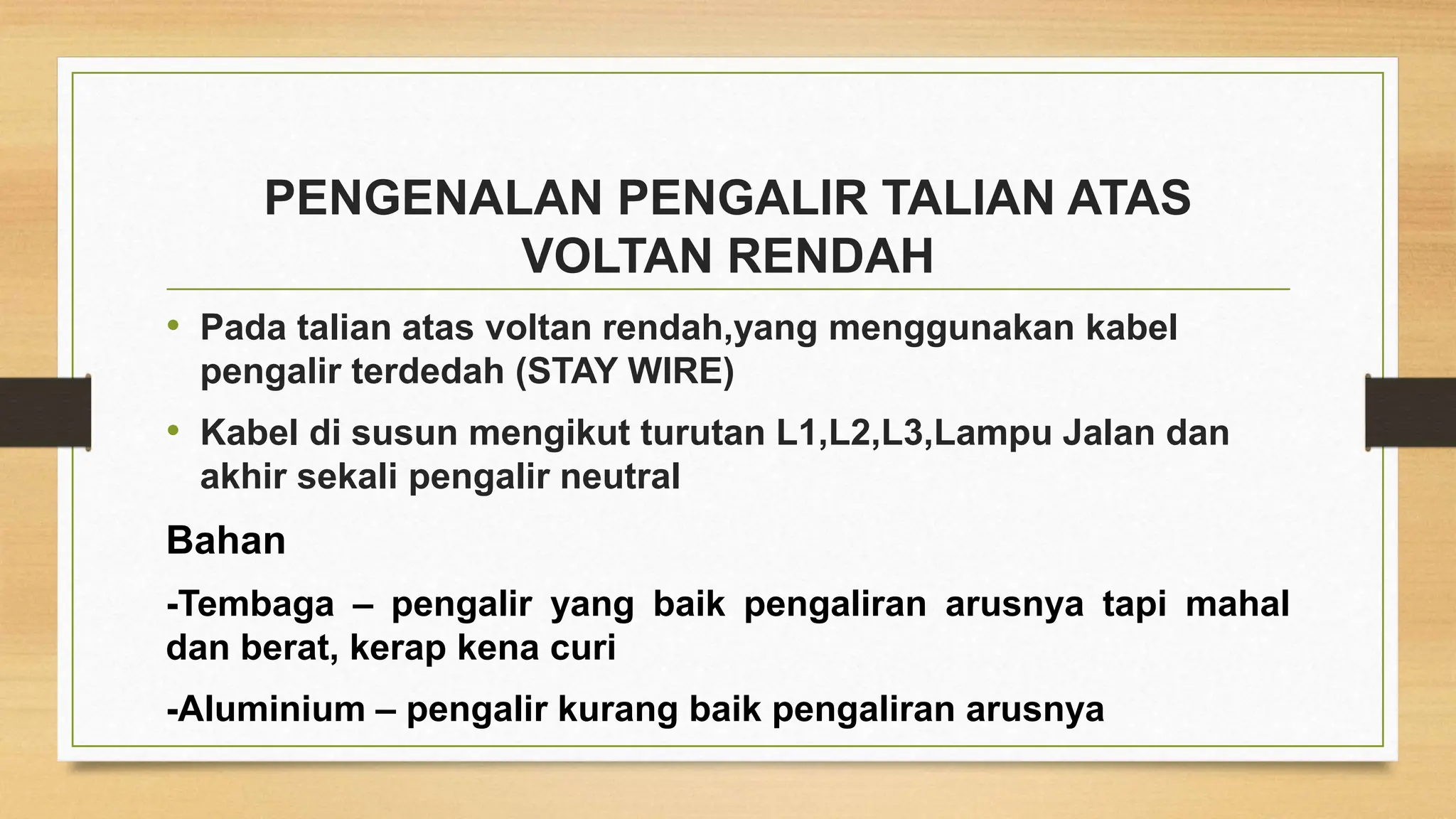

5. PENGENALAN PENGALIR TALIAN ATAS
VOLTAN RENDAH
• Pada talian atas voltan rendah,yang menggunakan kabel
pengalir terdedah (STAY WIRE)
• Kabel di susun mengikut turutan L1,L2,L3,Lampu Jalan dan
akhir sekali pengalir neutral
Bahan
-Tembaga – pengalir yang baik pengaliran arusnya tapi mahal
dan berat, kerap kena curi
-Aluminium – pengalir kurang baik pengaliran arusnya

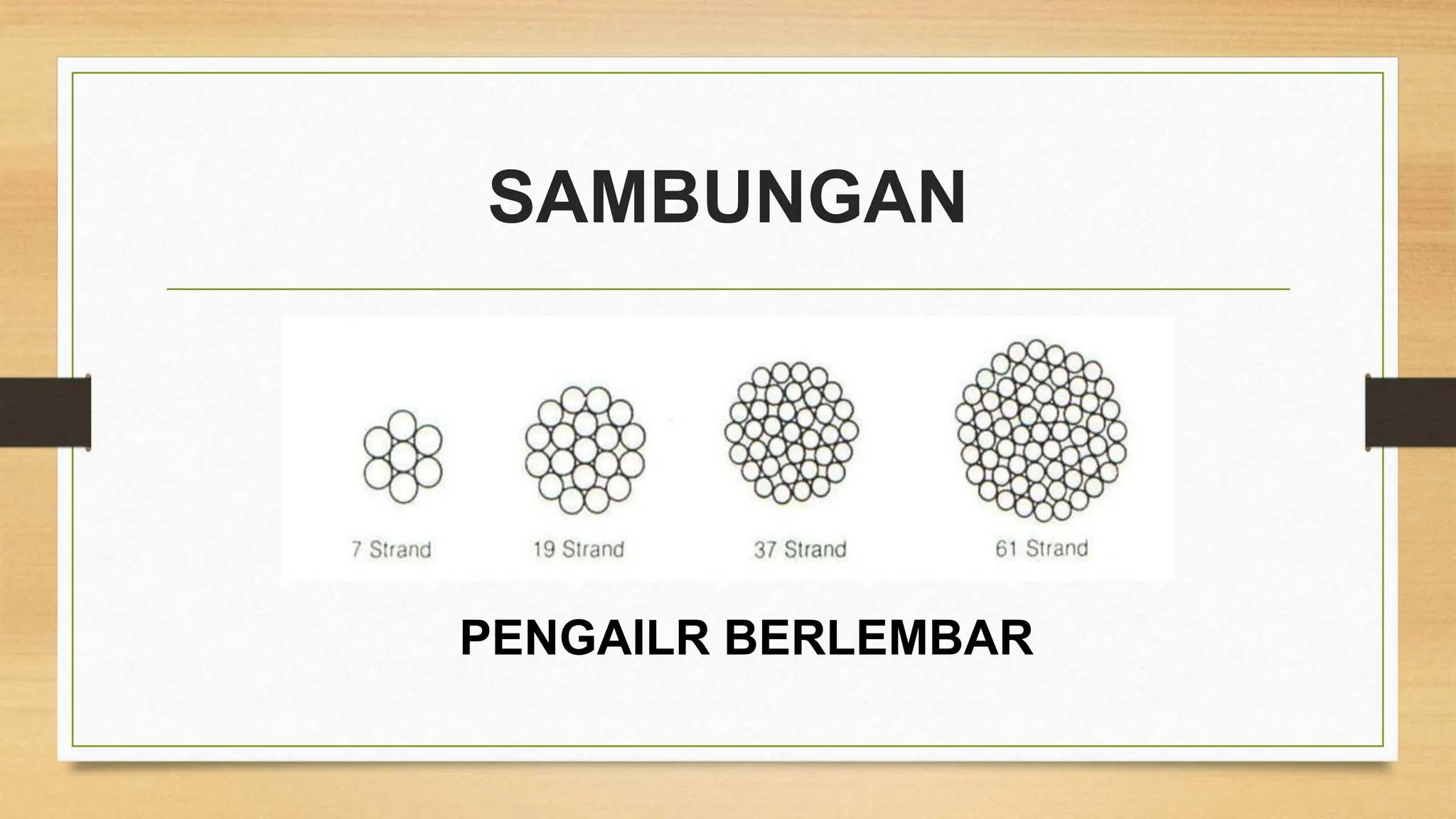

6. SAMBUNGAN
PENGAILR BERLEMBAR

7. SAMBUNGAN

8. SIMPAI PENGALIR TAK BERSALUT
FUNGSI SIMPAI
• MENGIKAT PENGALIR DENGAN KUAT SUPAYA TIDAK
MUDAH BERLAKU LITAR PINTAS
JENIS-JENIS SIMPAI
(TAMATAN, TERUS, SUDUT U)
• DAWAI PENYIMPAI – ALUMINIUM BINDING WIRE 3.65MM

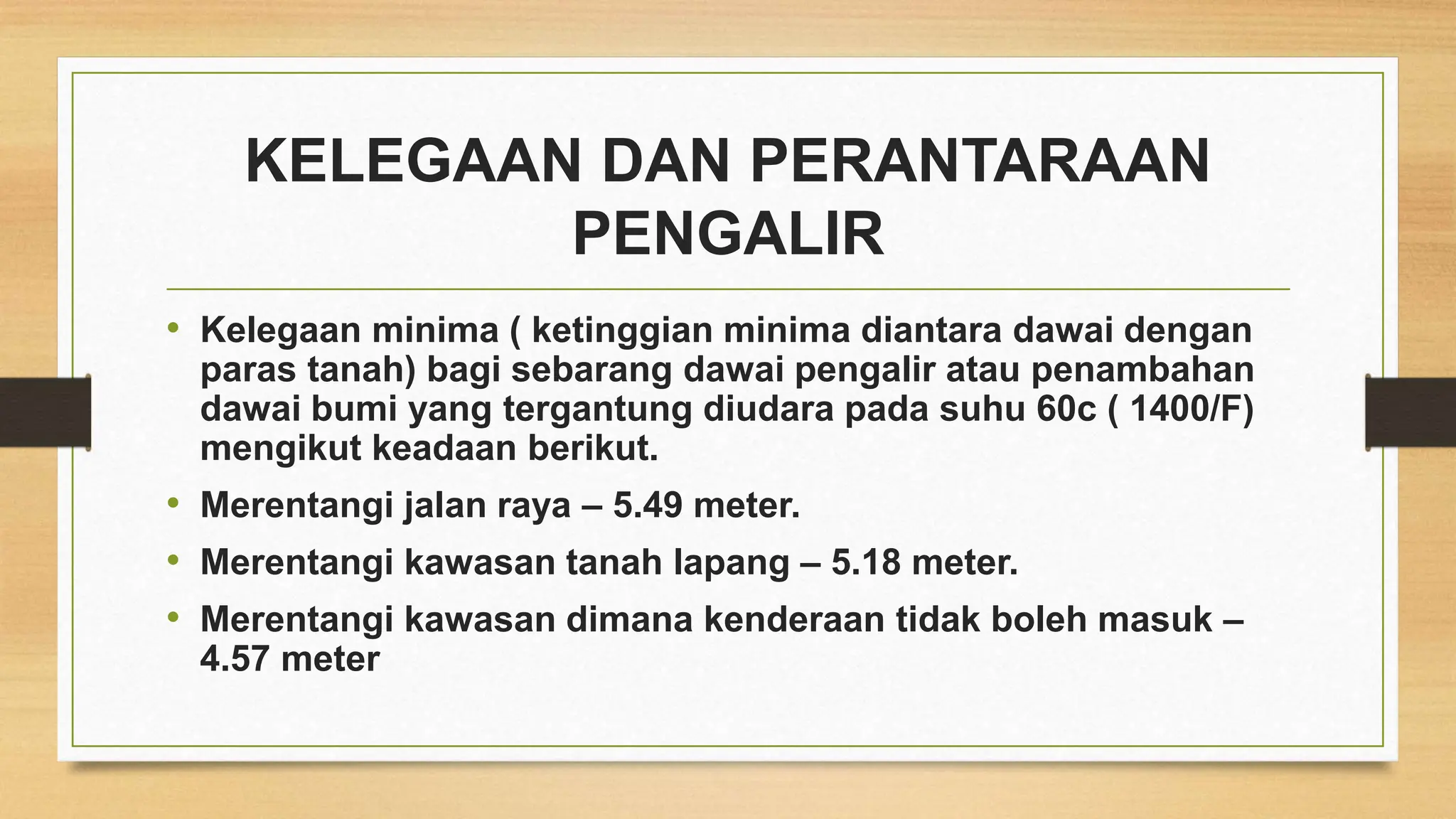

9. KELEGAAN DAN PERANTARAAN
PENGALIR
• Kelegaan minima ( ketinggian minima diantara dawai dengan
paras tanah) bagi sebarang dawai pengalir atau penambahan
dawai bumi yang tergantung diudara pada suhu 60c ( 1400/F)
mengikut keadaan berikut.
• Merentangi jalan raya – 5.49 meter.
• Merentangi kawasan tanah lapang – 5.18 meter.
• Merentangi kawasan dimana kenderaan tidak boleh masuk –
4.57 meter

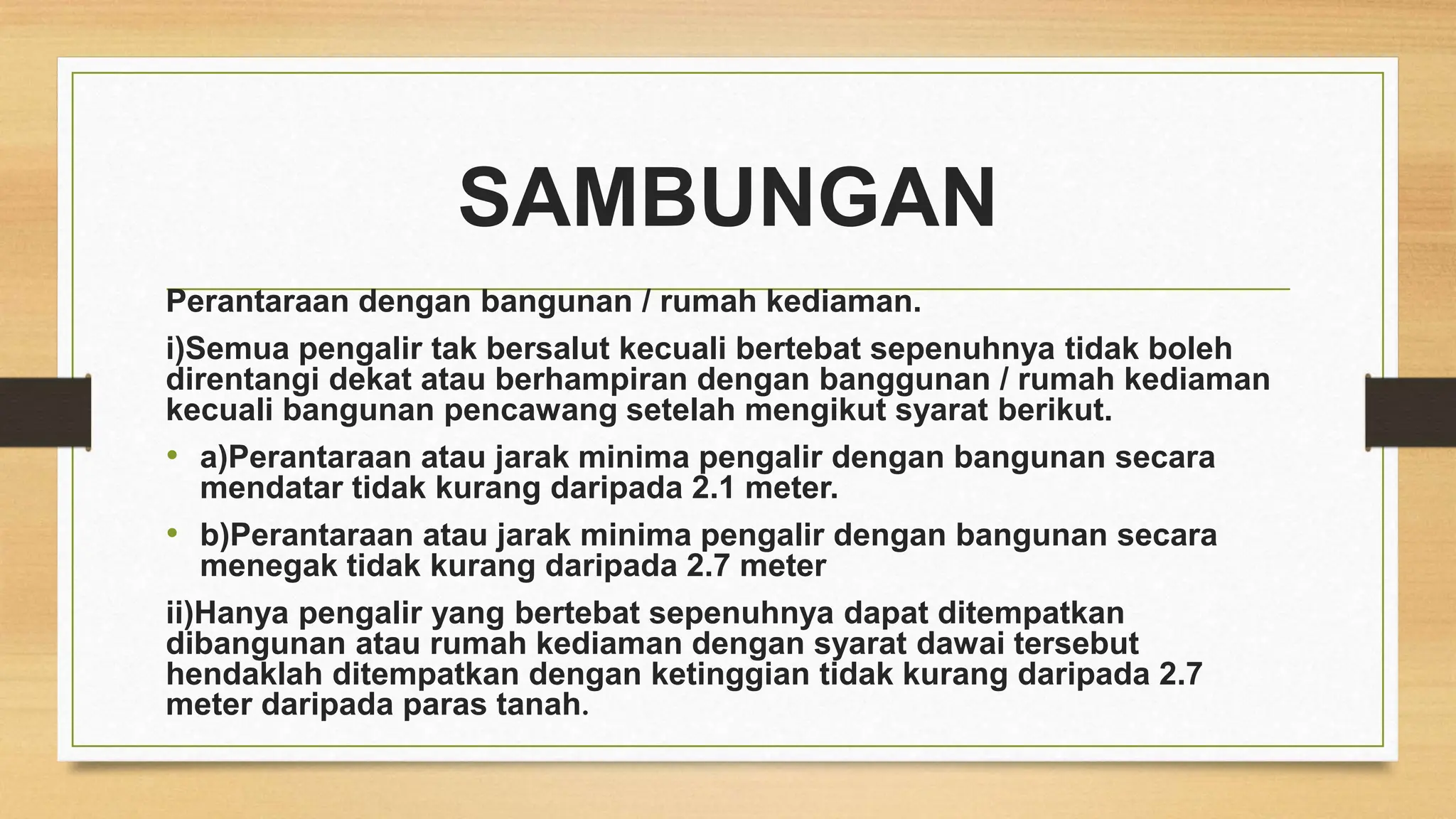

10. SAMBUNGAN
Perantaraan dengan bangunan / rumah kediaman.
i)Semua pengalir tak bersalut kecuali bertebat sepenuhnya tidak boleh
direntangi dekat atau berhampiran dengan banggunan / rumah kediaman
kecuali bangunan pencawang setelah mengikut syarat berikut.
• a)Perantaraan atau jarak minima pengalir dengan bangunan secara
mendatar tidak kurang daripada 2.1 meter.
• b)Perantaraan atau jarak minima pengalir dengan bangunan secara
menegak tidak kurang daripada 2.7 meter
ii)Hanya pengalir yang bertebat sepenuhnya dapat ditempatkan
dibangunan atau rumah kediaman dengan syarat dawai tersebut
hendaklah ditempatkan dengan ketinggian tidak kurang daripada 2.7
meter daripada paras tanah.

11. TEGANGAN DAN KENDURAN PENGALIR
• Jika daya tegangnya kurang, mungkin kendurannya/lendutnya
(sagging) berlebihan dan jarak kelegaan selamat yang
diperlukan mungkin tidak dapat dicapai.
• Sekiranya daya tegangnya pula berlebihan tenaga kekuatan
diatas pengalir, tiang dan umbang mungkin melebihi beban
kerja yang selamat dan boleh mengakibatkan bahaya atau
kerosakan (penebat belenggu pecah).

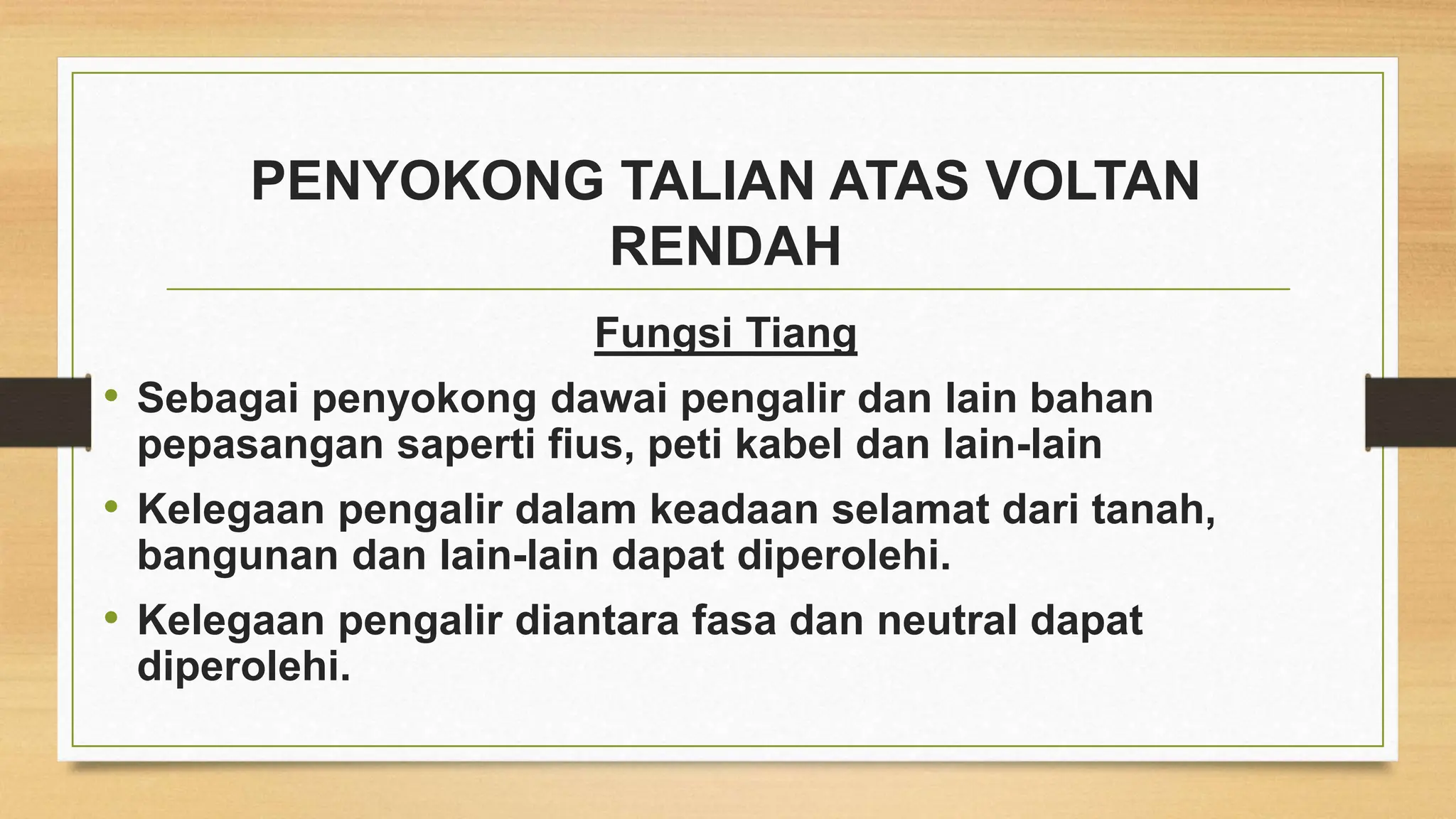

12. PENYOKONG TALIAN ATAS VOLTAN
RENDAH
Fungsi Tiang
• Sebagai penyokong dawai pengalir dan lain bahan
pepasangan saperti fius, peti kabel dan lain-lain
• Kelegaan pengalir dalam keadaan selamat dari tanah,
bangunan dan lain-lain dapat diperolehi.
• Kelegaan pengalir diantara fasa dan neutral dapat
diperolehi.

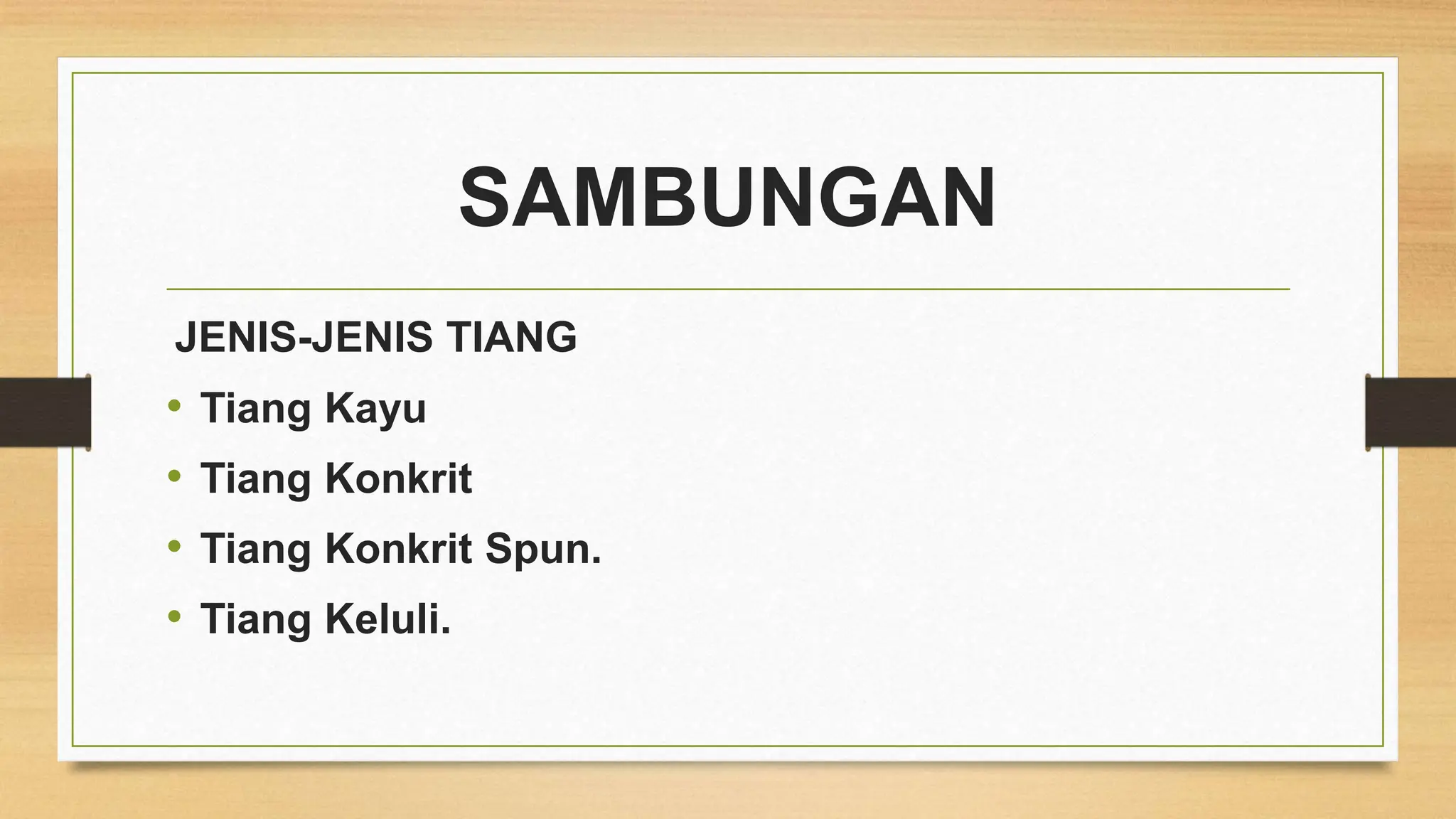

13. SAMBUNGAN
JENIS-JENIS TIANG
• Tiang Kayu
• Tiang Konkrit
• Tiang Konkrit Spun.
• Tiang Keluli.

14. SAMBUNGAN

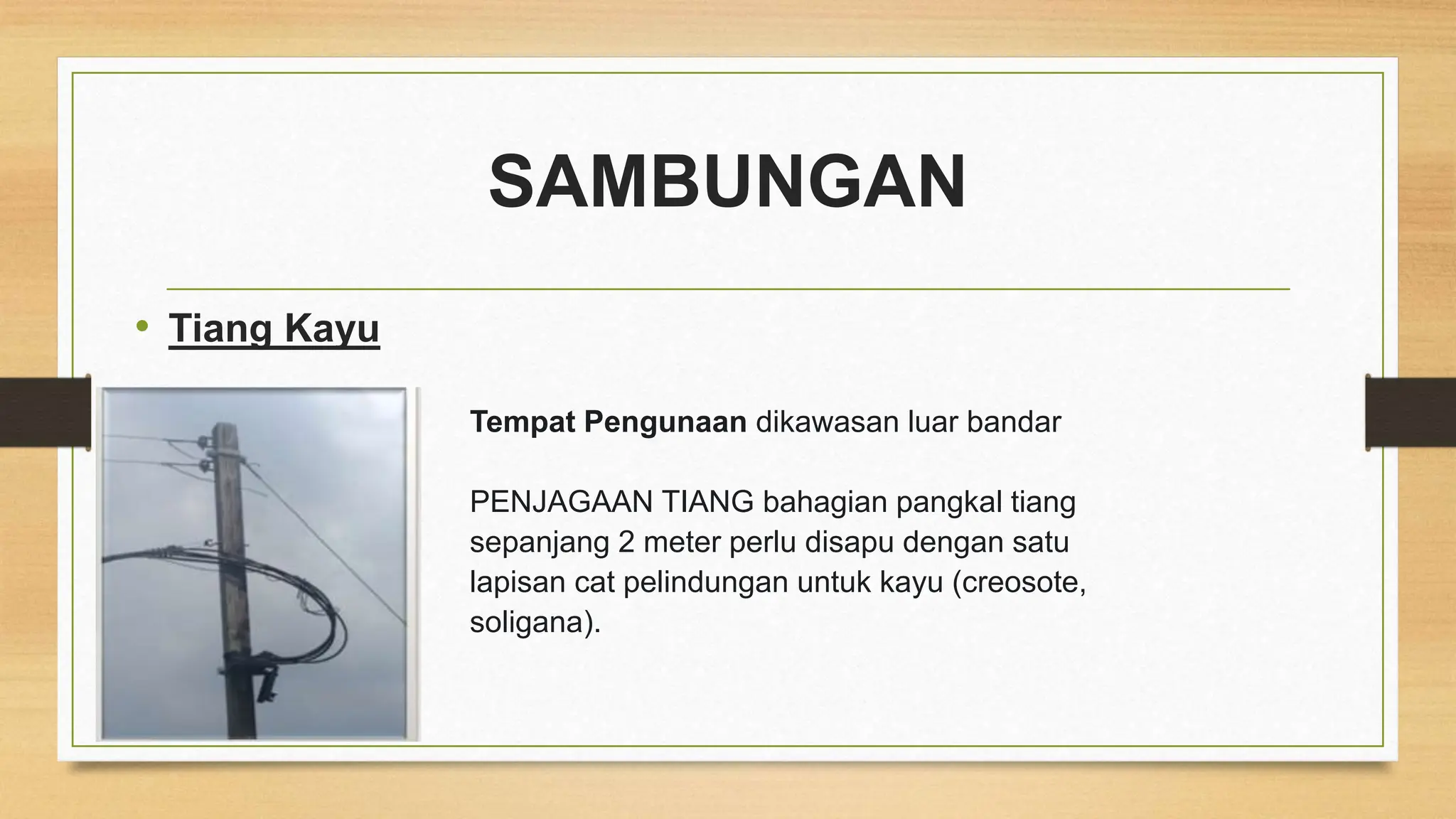

• Tiang Kayu
Tempat Pengunaan dikawasan luar bandar
PENJAGAAN TIANG bahagian pangkal tiang
sepanjang 2 meter perlu disapu dengan satu
lapisan cat pelindungan untuk kayu (creosote,
soligana).

15. SAMBUNGAN

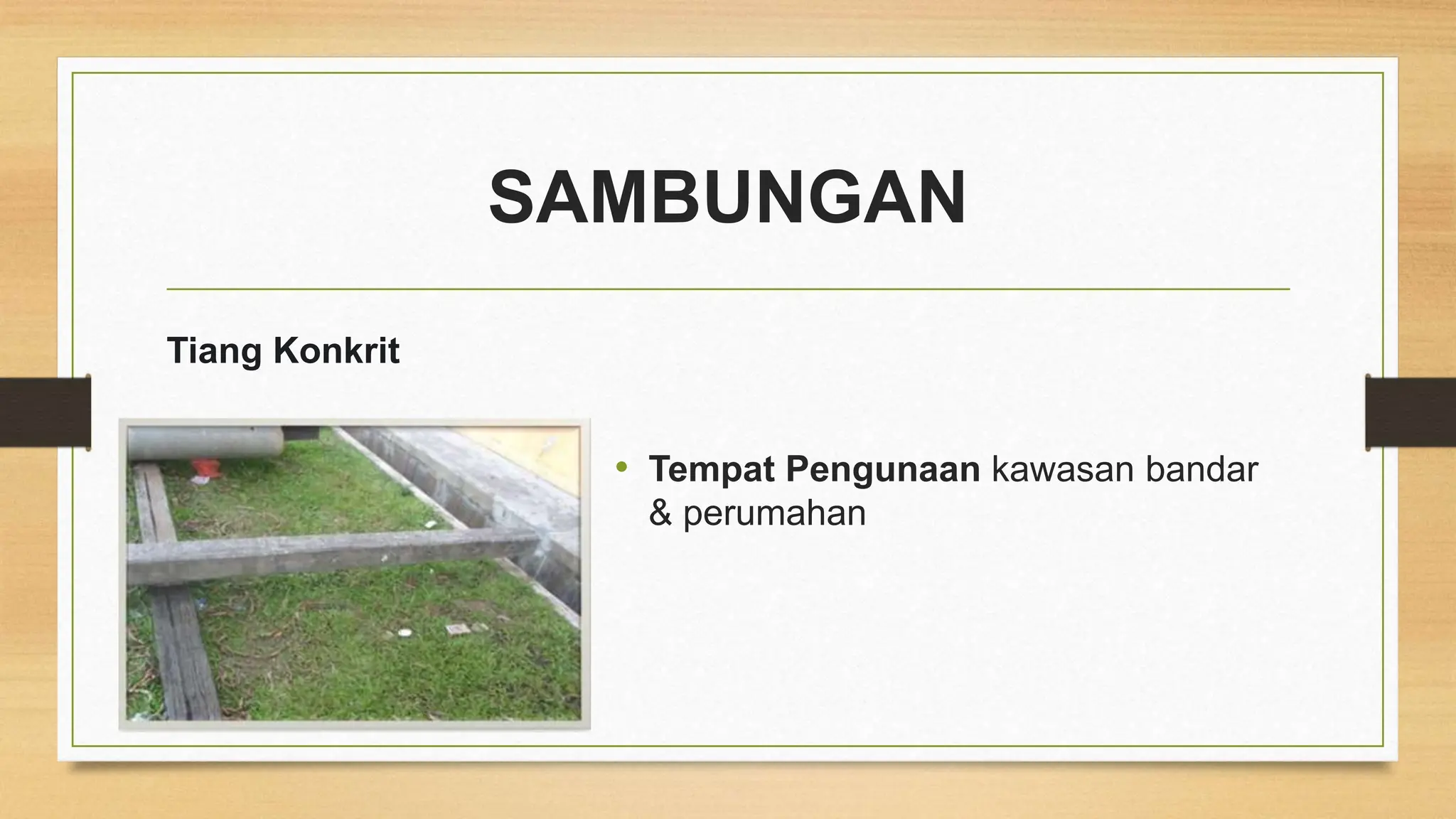

• Tempat Pengunaan kawasan bandar
& perumahan
Tiang Konkrit

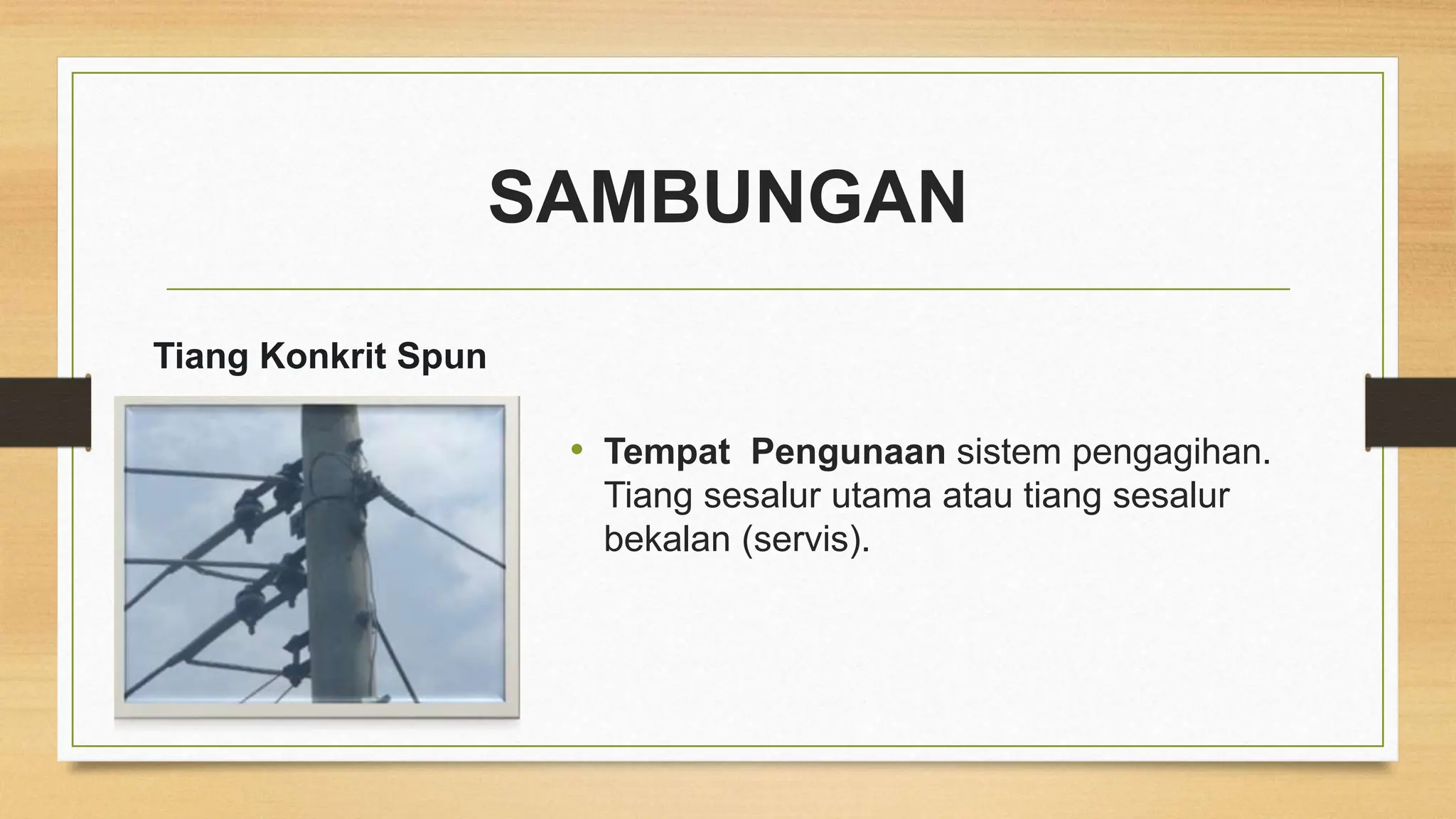

16. SAMBUNGAN
• Tempat Pengunaan sistem pengagihan.
Tiang sesalur utama atau tiang sesalur
bekalan (servis).
Tiang Konkrit Spun

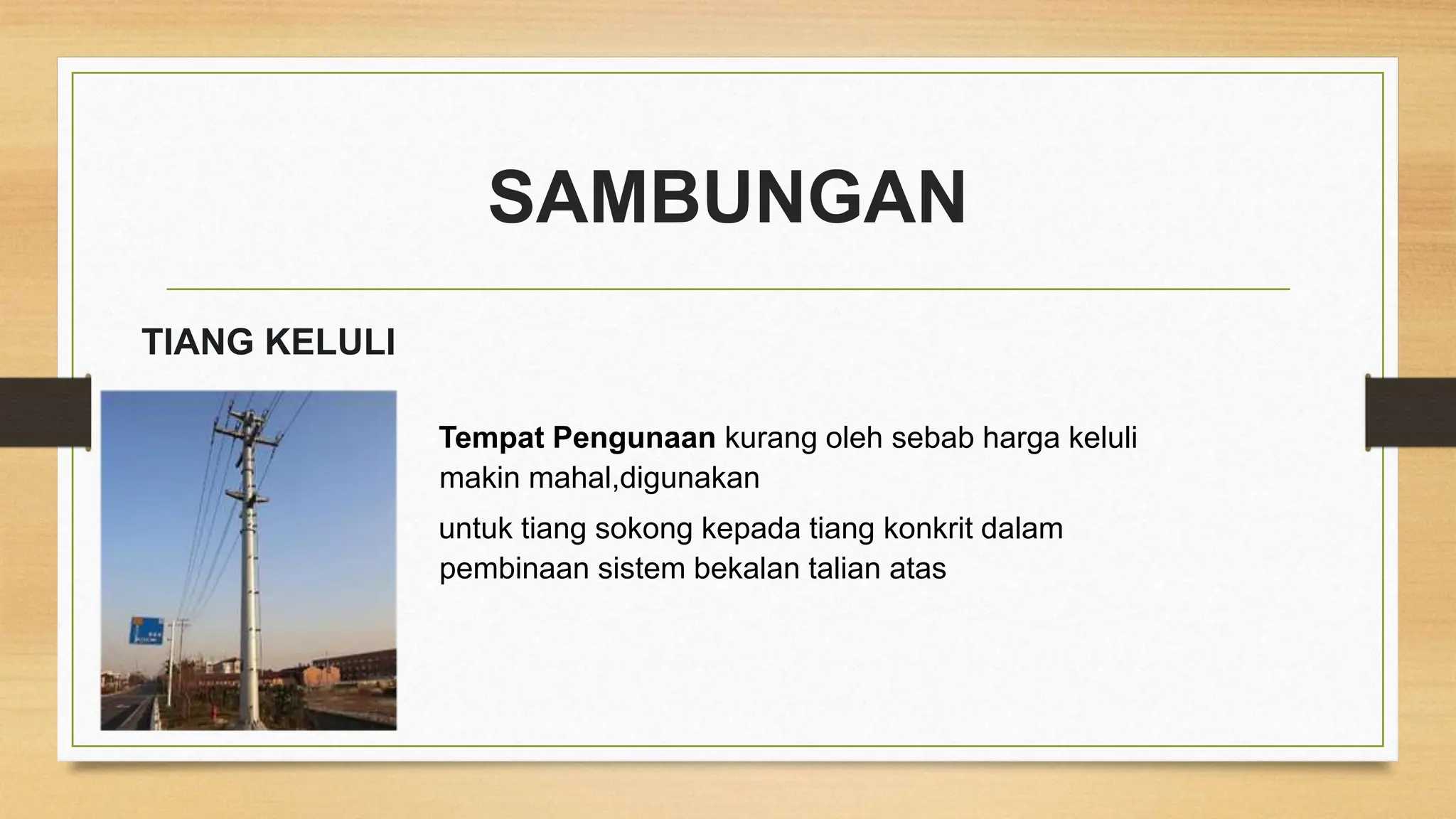

17. SAMBUNGAN
TIANG KELULI
Tempat Pengunaan kurang oleh sebab harga keluli
makin mahal,digunakan
untuk tiang sokong kepada tiang konkrit dalam
pembinaan sistem bekalan talian atas

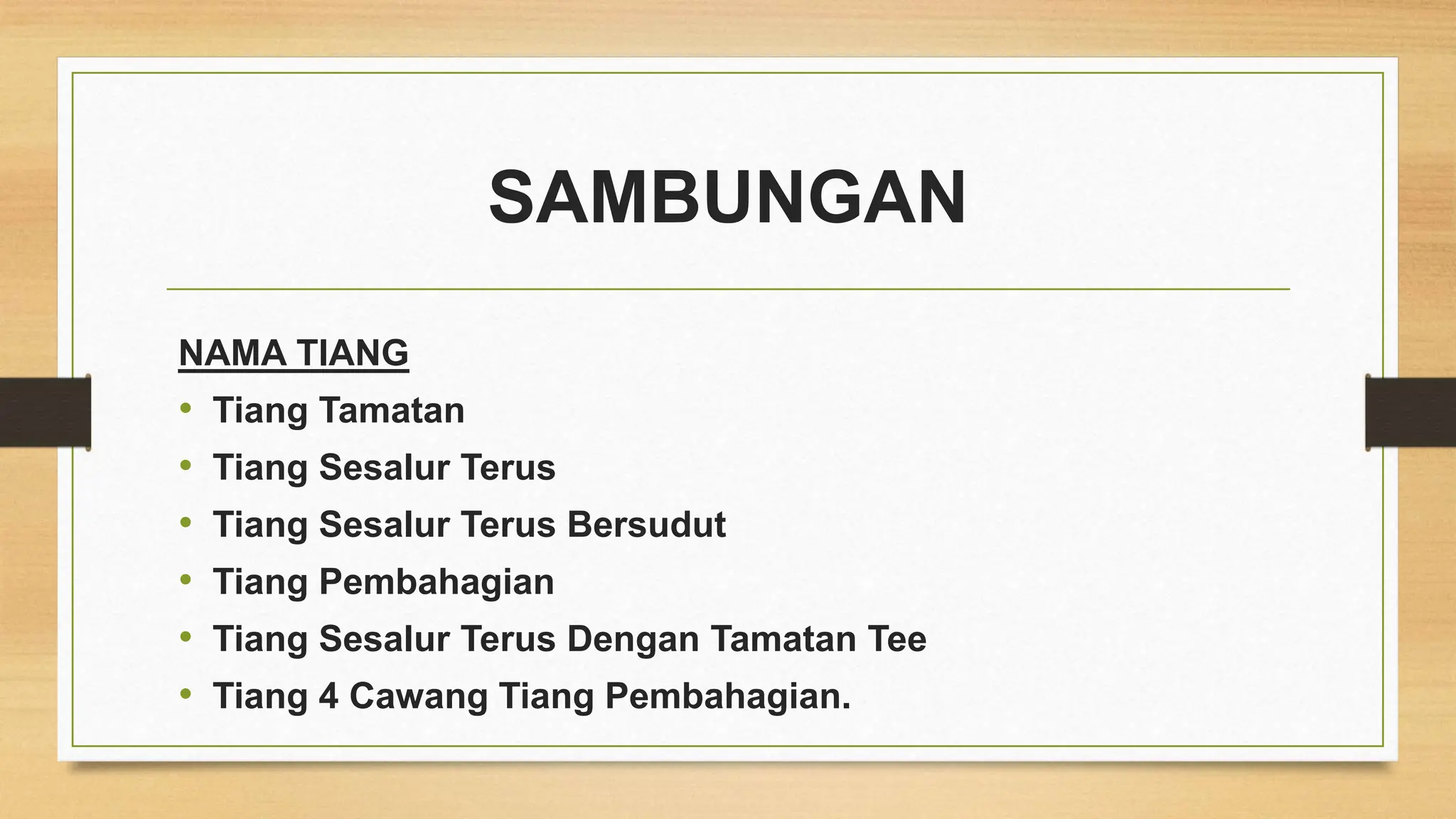

18. SAMBUNGAN
NAMA TIANG
• Tiang Tamatan
• Tiang Sesalur Terus
• Tiang Sesalur Terus Bersudut
• Tiang Pembahagian
• Tiang Sesalur Terus Dengan Tamatan Tee
• Tiang 4 Cawang Tiang Pembahagian.

19. SAMBUNGAN

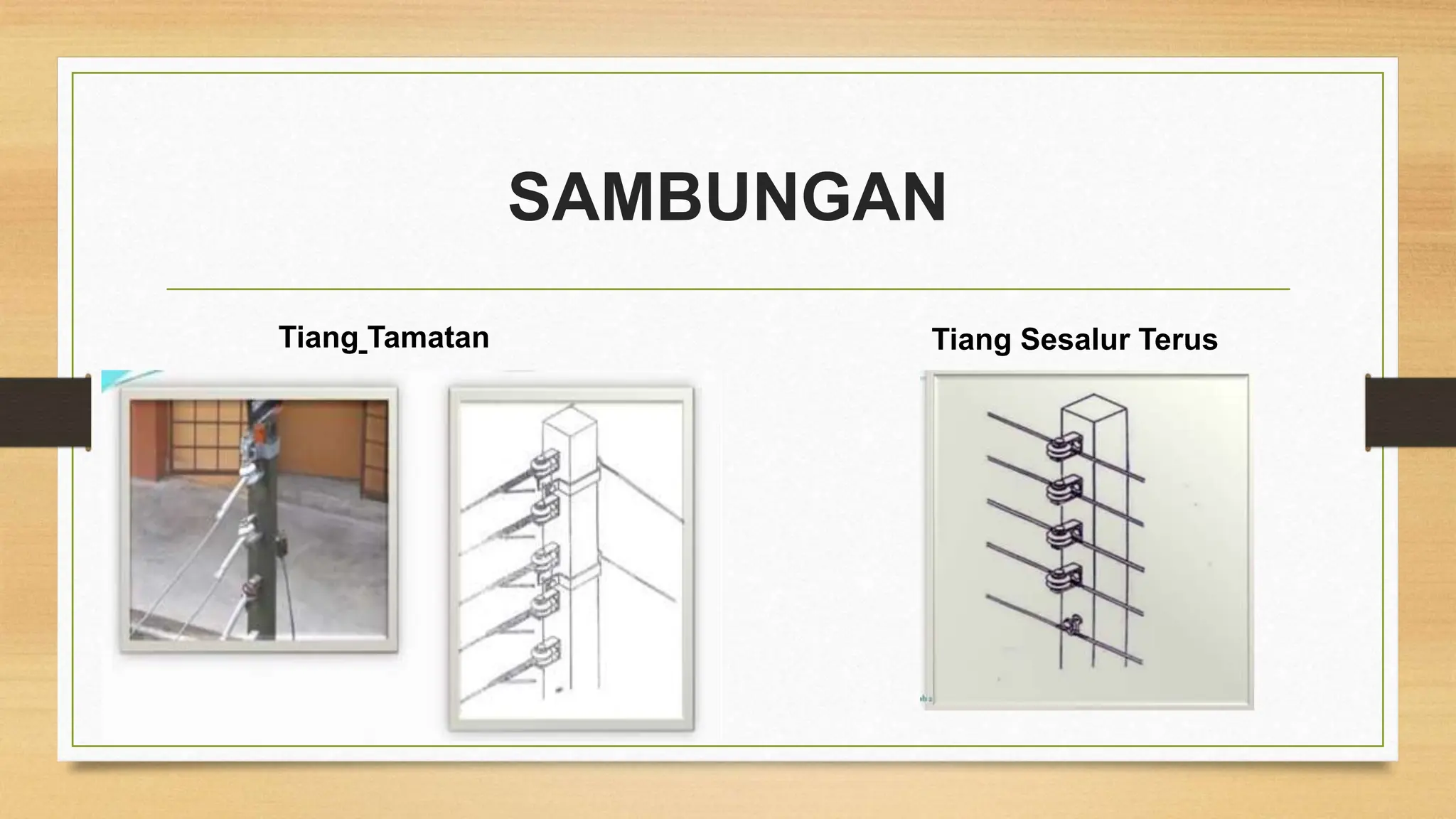

Tiang Tamatan Tiang Sesalur Terus

20. SAMBUNGAN

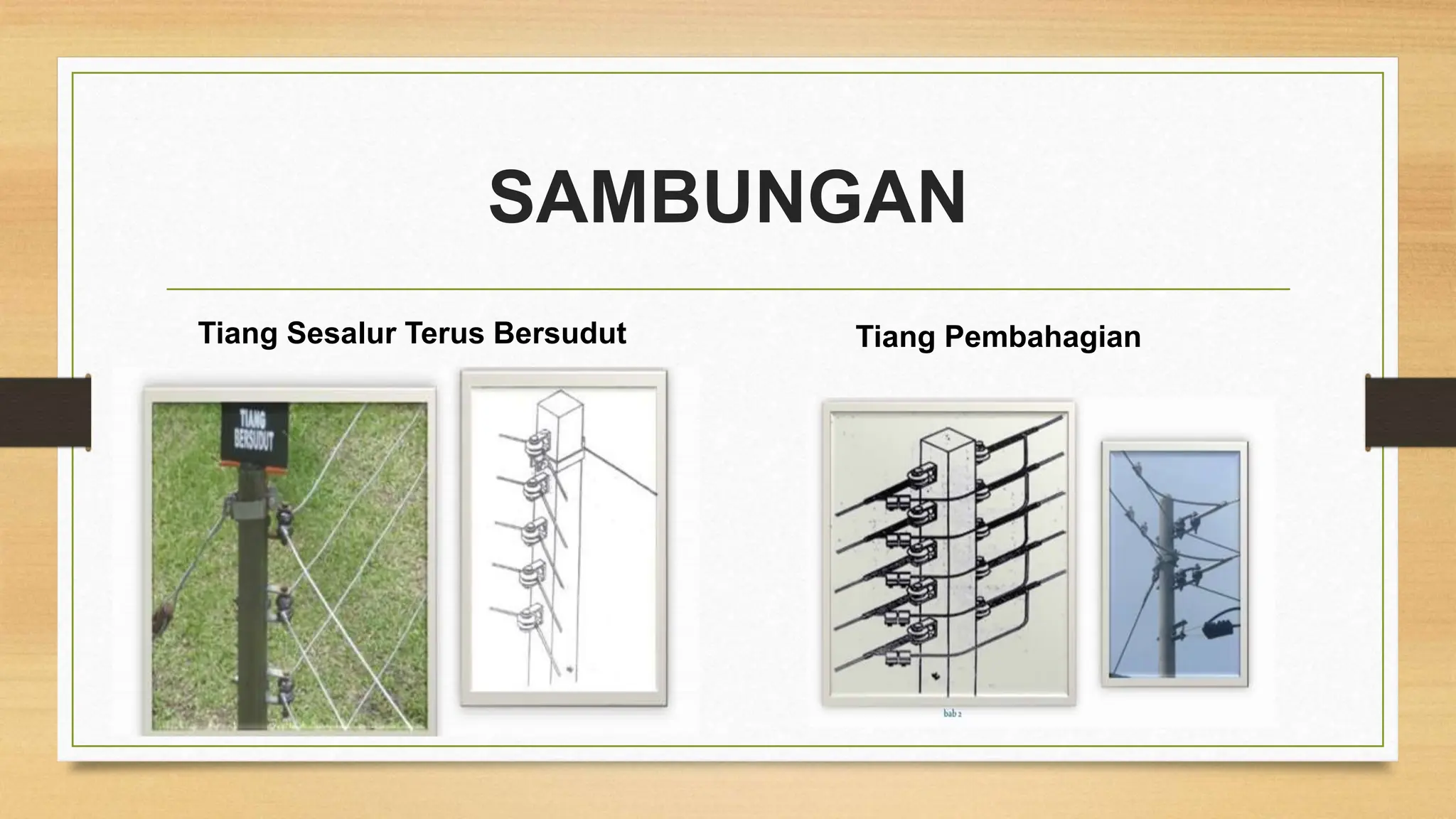

Tiang Sesalur Terus Bersudut Tiang Pembahagian

21. SAMBUNGAN

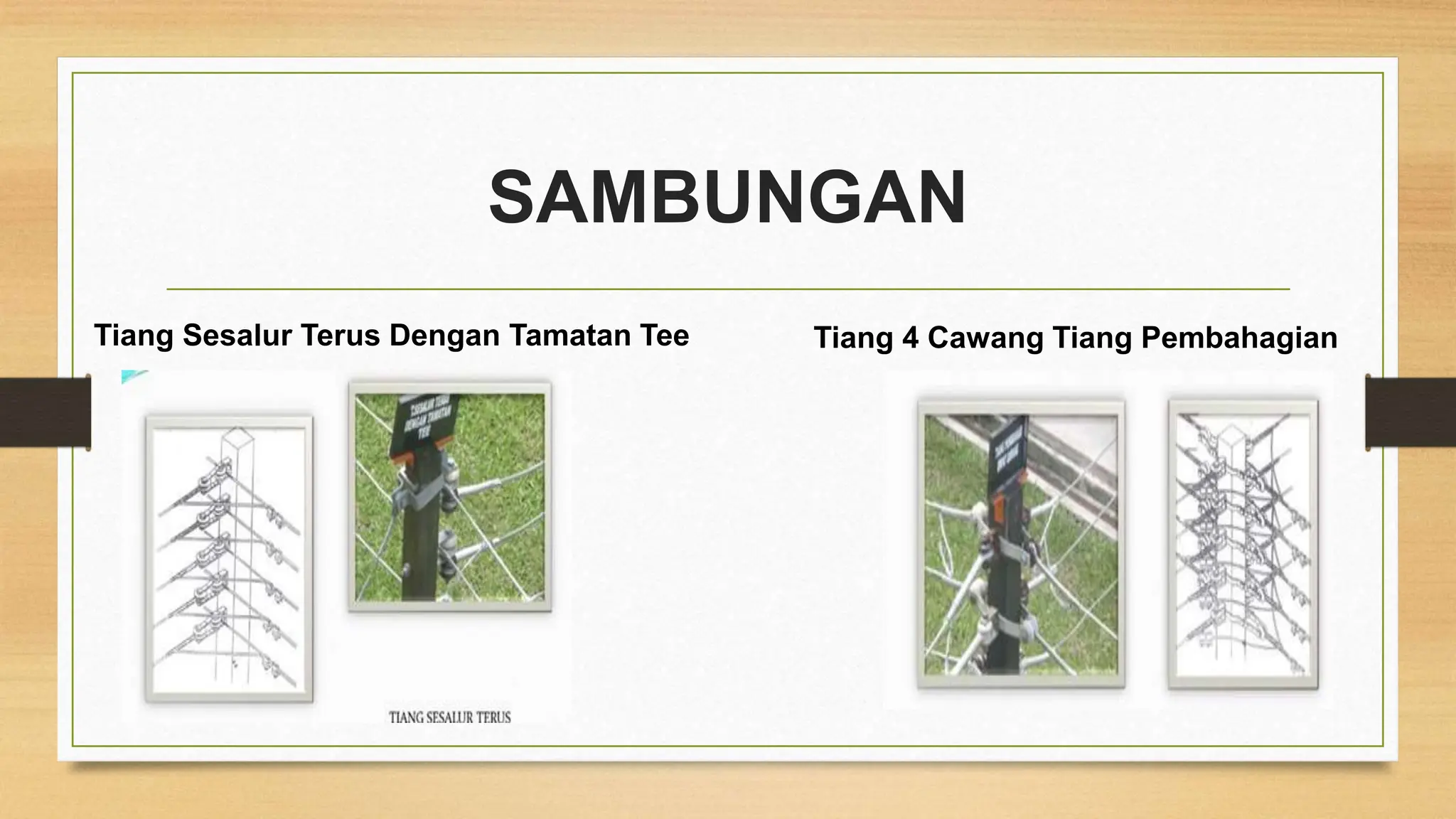

Tiang Sesalur Terus Dengan Tamatan Tee Tiang 4 Cawang Tiang Pembahagian

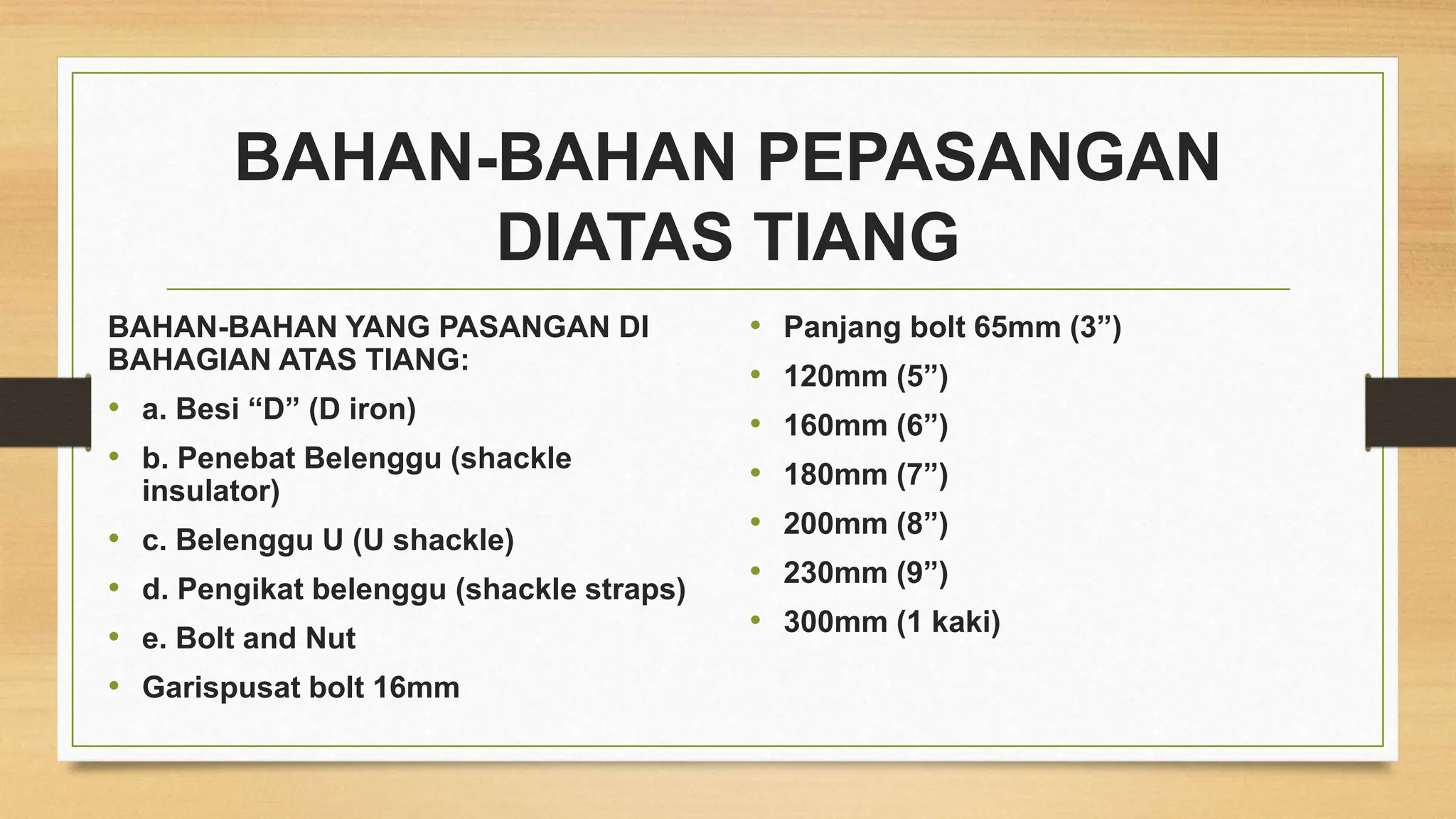

22. BAHAN-BAHAN PEPASANGAN
DIATAS TIANG
BAHAN-BAHAN YANG PASANGAN DI
BAHAGIAN ATAS TIANG:
• a. Besi “D” (D iron)
• b. Penebat Belenggu (shackle
insulator)
• c. Belenggu U (U shackle)
• d. Pengikat belenggu (shackle straps)
• e. Bolt and Nut
• Garispusat bolt 16mm
• Panjang bolt 65mm (3”)
• 120mm (5”)
• 160mm (6”)
• 180mm (7”)
• 200mm (8”)
• 230mm (9”)
• 300mm (1 kaki)

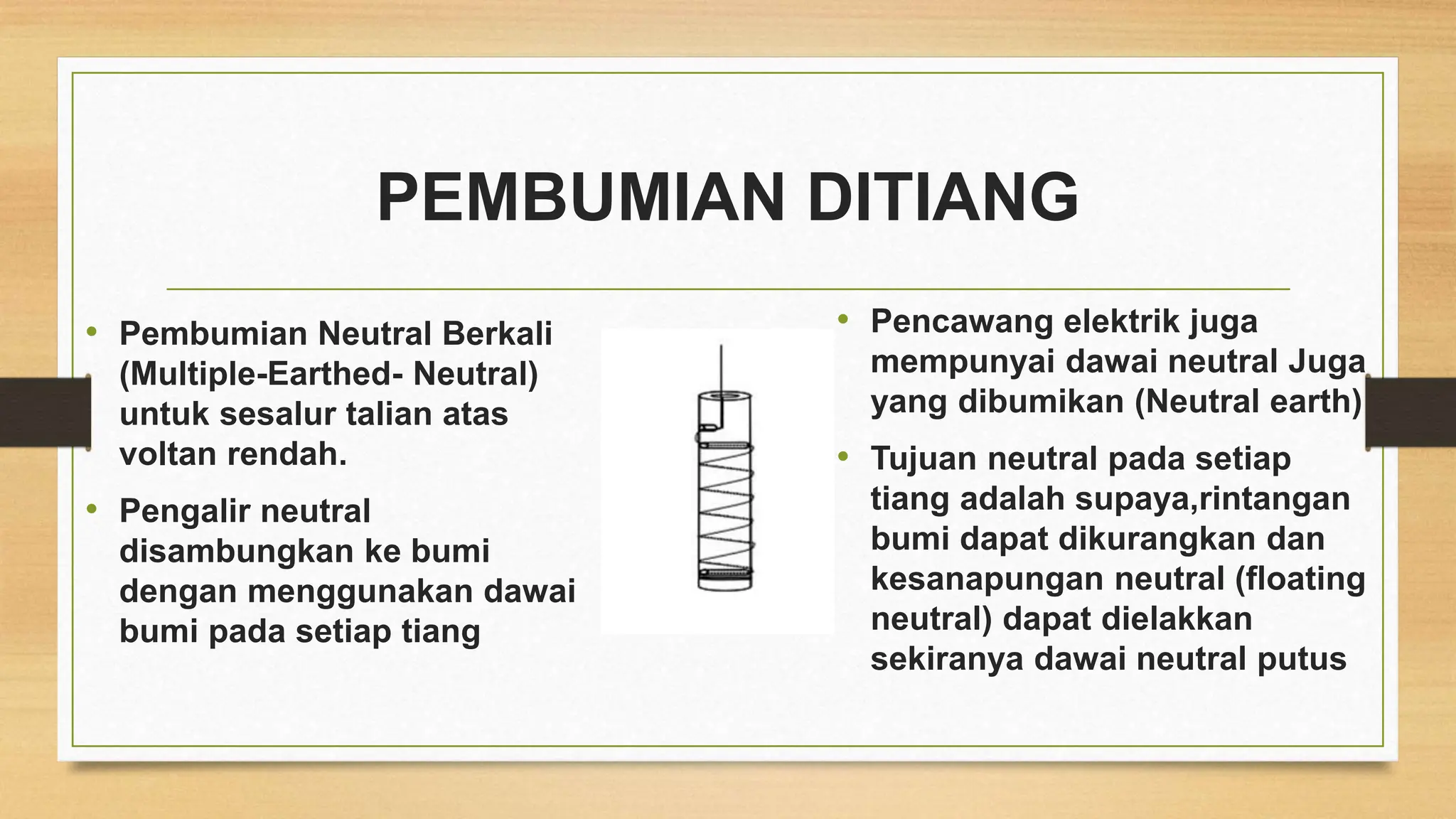

23. PEMBUMIAN DITIANG
• Pembumian Neutral Berkali
(Multiple-Earthed- Neutral)
untuk sesalur talian atas
voltan rendah.
• Pengalir neutral
disambungkan ke bumi
dengan menggunakan dawai
bumi pada setiap tiang
• Pencawang elektrik juga
mempunyai dawai neutral Juga
yang dibumikan (Neutral earth)
• Tujuan neutral pada setiap
tiang adalah supaya,rintangan
bumi dapat dikurangkan dan
kesanapungan neutral (floating
neutral) dapat dielakkan
sekiranya dawai neutral putus

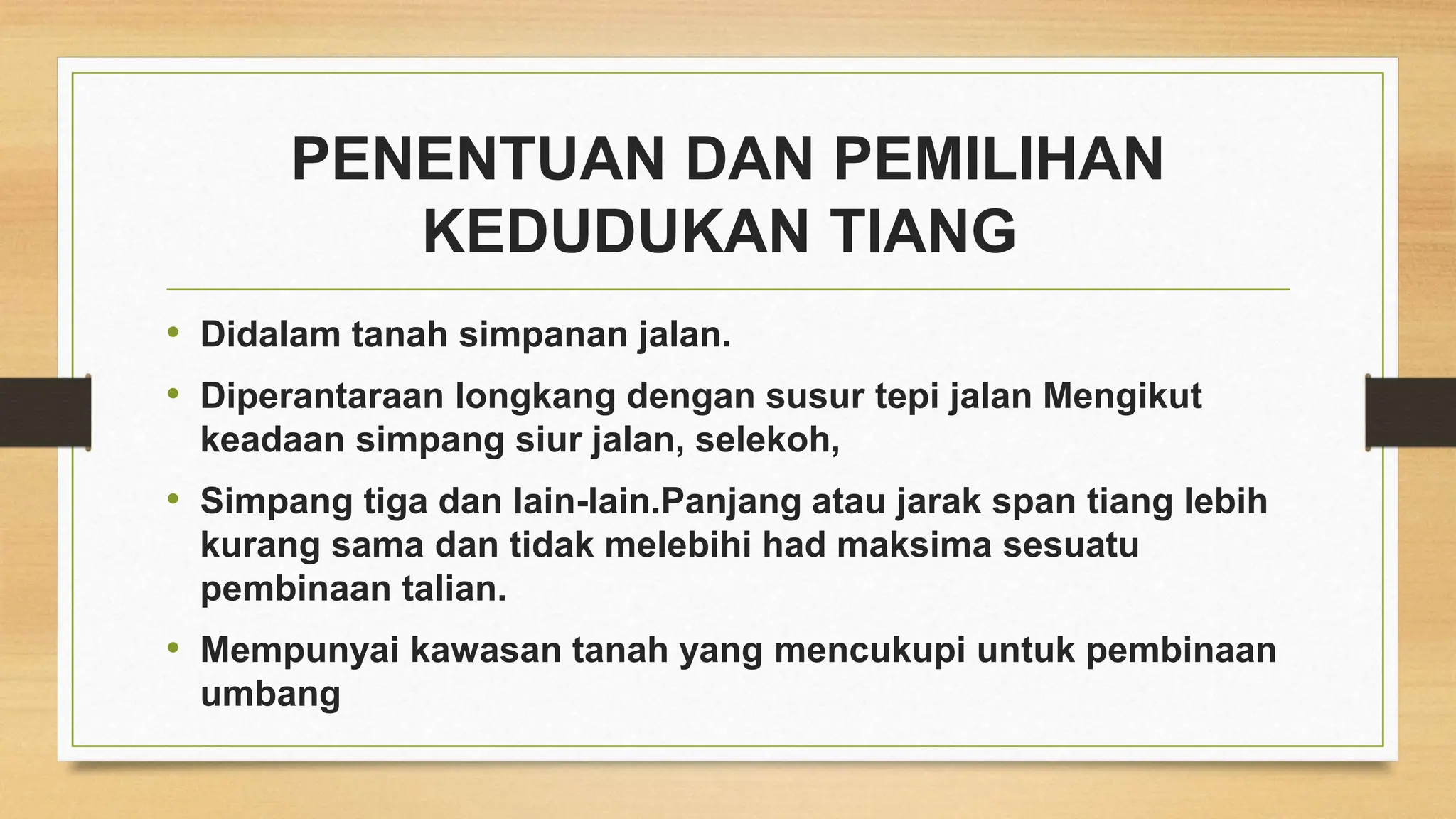

24. PENENTUAN DAN PEMILIHAN
KEDUDUKAN TIANG
• Didalam tanah simpanan jalan.
• Diperantaraan longkang dengan susur tepi jalan Mengikut
keadaan simpang siur jalan, selekoh,
• Simpang tiga dan lain-lain.Panjang atau jarak span tiang lebih
kurang sama dan tidak melebihi had maksima sesuatu
pembinaan talian.
• Mempunyai kawasan tanah yang mencukupi untuk pembinaan
umbang

25. SAMBUNGAN

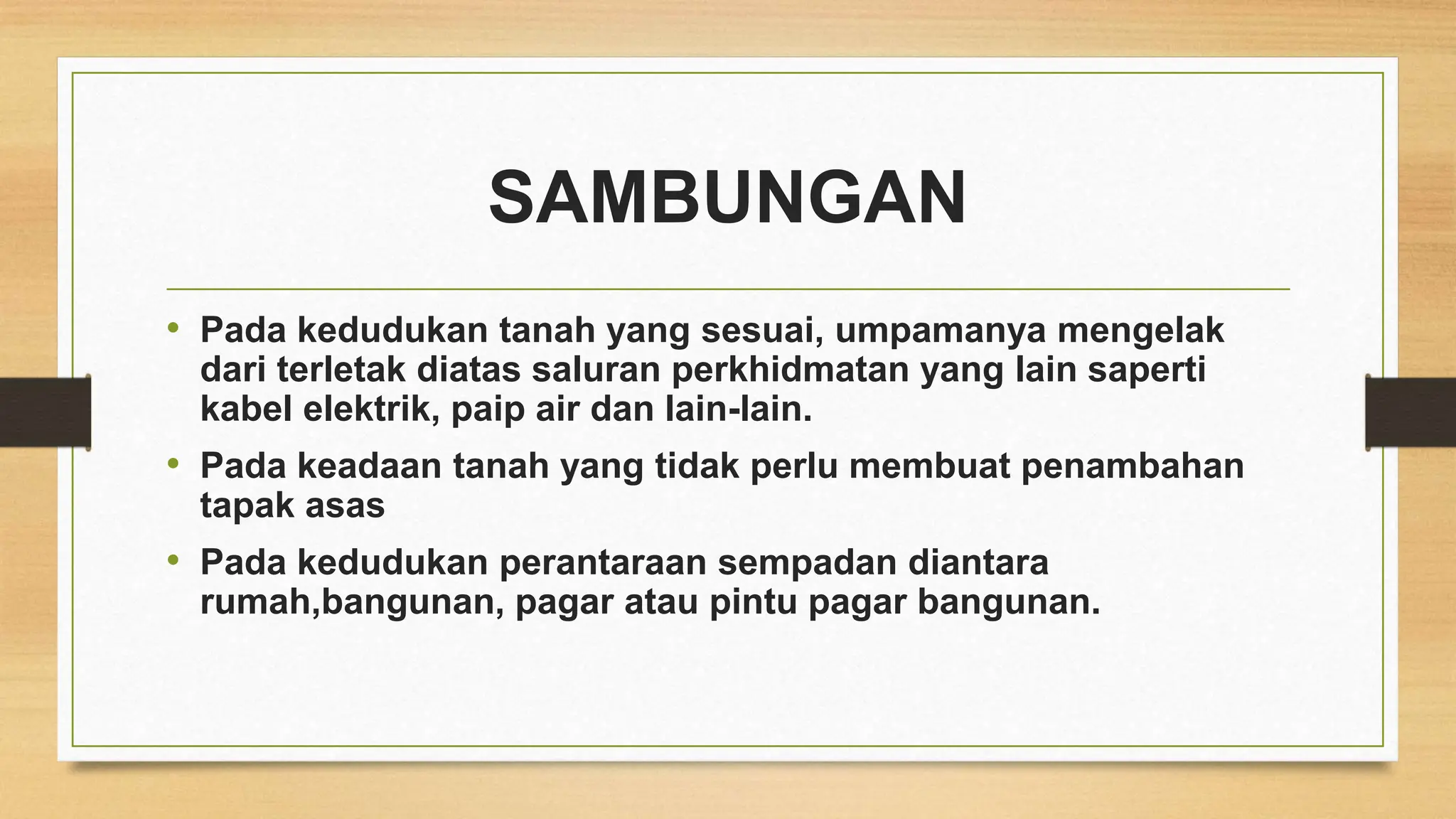

• Pada kedudukan tanah yang sesuai, umpamanya mengelak
dari terletak diatas saluran perkhidmatan yang lain saperti
kabel elektrik, paip air dan lain-lain.
• Pada keadaan tanah yang tidak perlu membuat penambahan
tapak asas
• Pada kedudukan perantaraan sempadan diantara
rumah,bangunan, pagar atau pintu pagar bangunan.

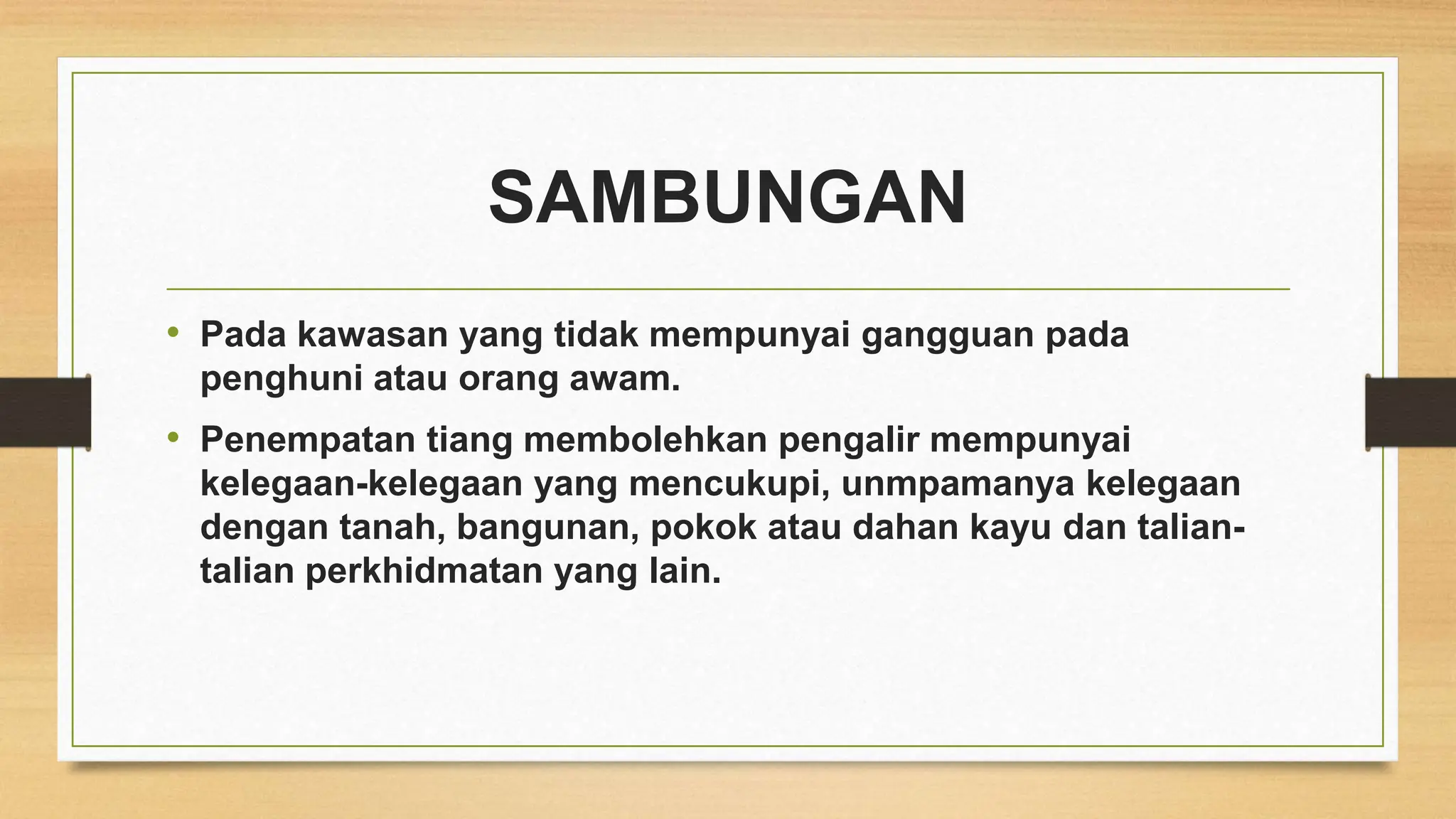

26. SAMBUNGAN
• Pada kawasan yang tidak mempunyai gangguan pada
penghuni atau orang awam.
• Penempatan tiang membolehkan pengalir mempunyai
kelegaan-kelegaan yang mencukupi, unmpamanya kelegaan
dengan tanah, bangunan, pokok atau dahan kayu dan talian-
talian perkhidmatan yang lain.

27. MAKLUMAT TAMBAHAN
JENIS ELEMEN FIUS
• Fius HRC (green box & black
box)
• Fius wayer (pole fuse)
• KADARAN ARUS STANDARD
• 100A (25mm)
• 125A (95mm)
• 160A (50mm)
• 250A (100mm)
• 300A (185mm)

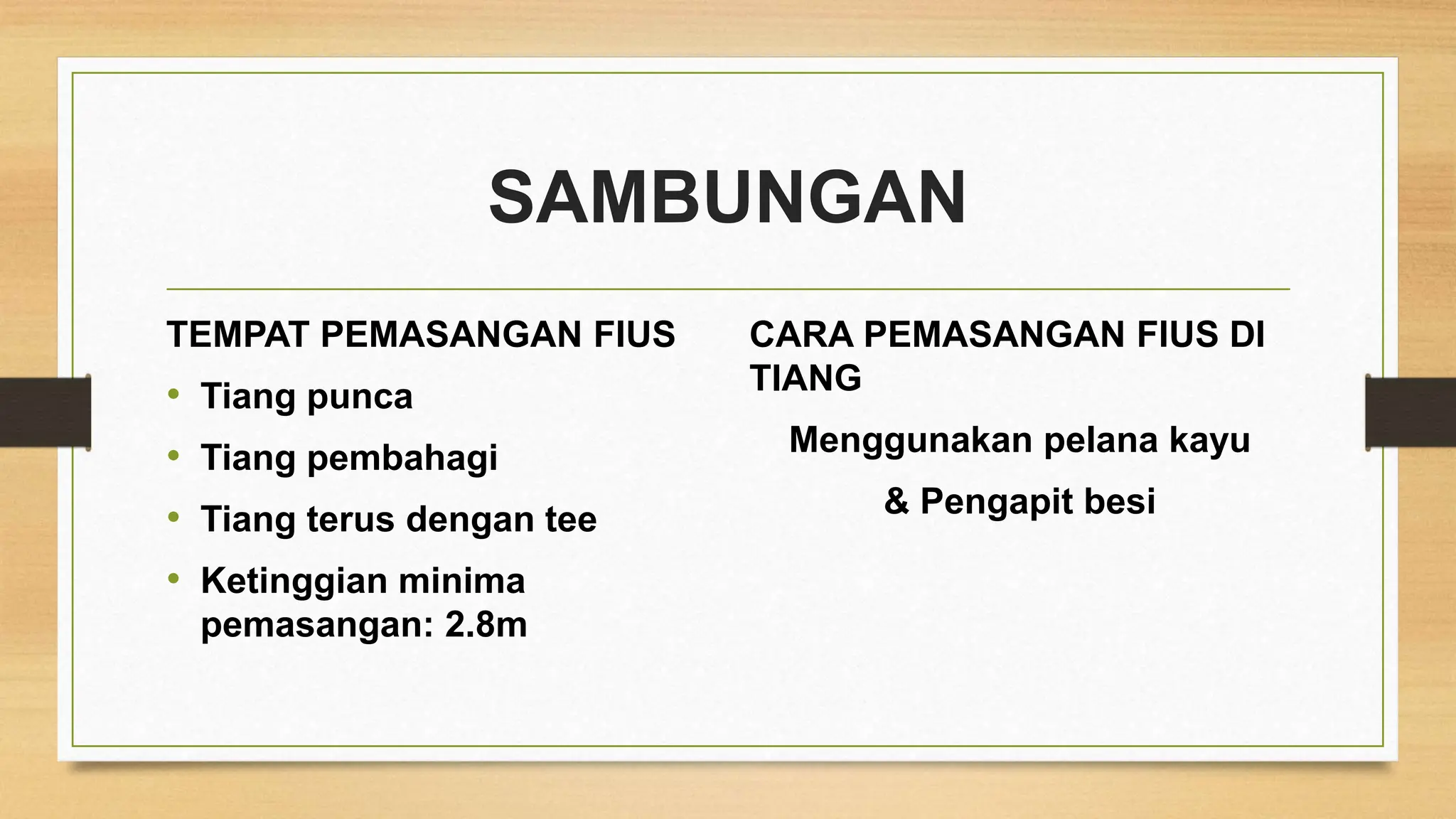

28. SAMBUNGAN
TEMPAT PEMASANGAN FIUS
• Tiang punca
• Tiang pembahagi
• Tiang terus dengan tee
• Ketinggian minima
pemasangan: 2.8m
CARA PEMASANGAN FIUS DI
TIANG
Menggunakan pelana kayu
& Pengapit besi

29. BAHAGIAN B

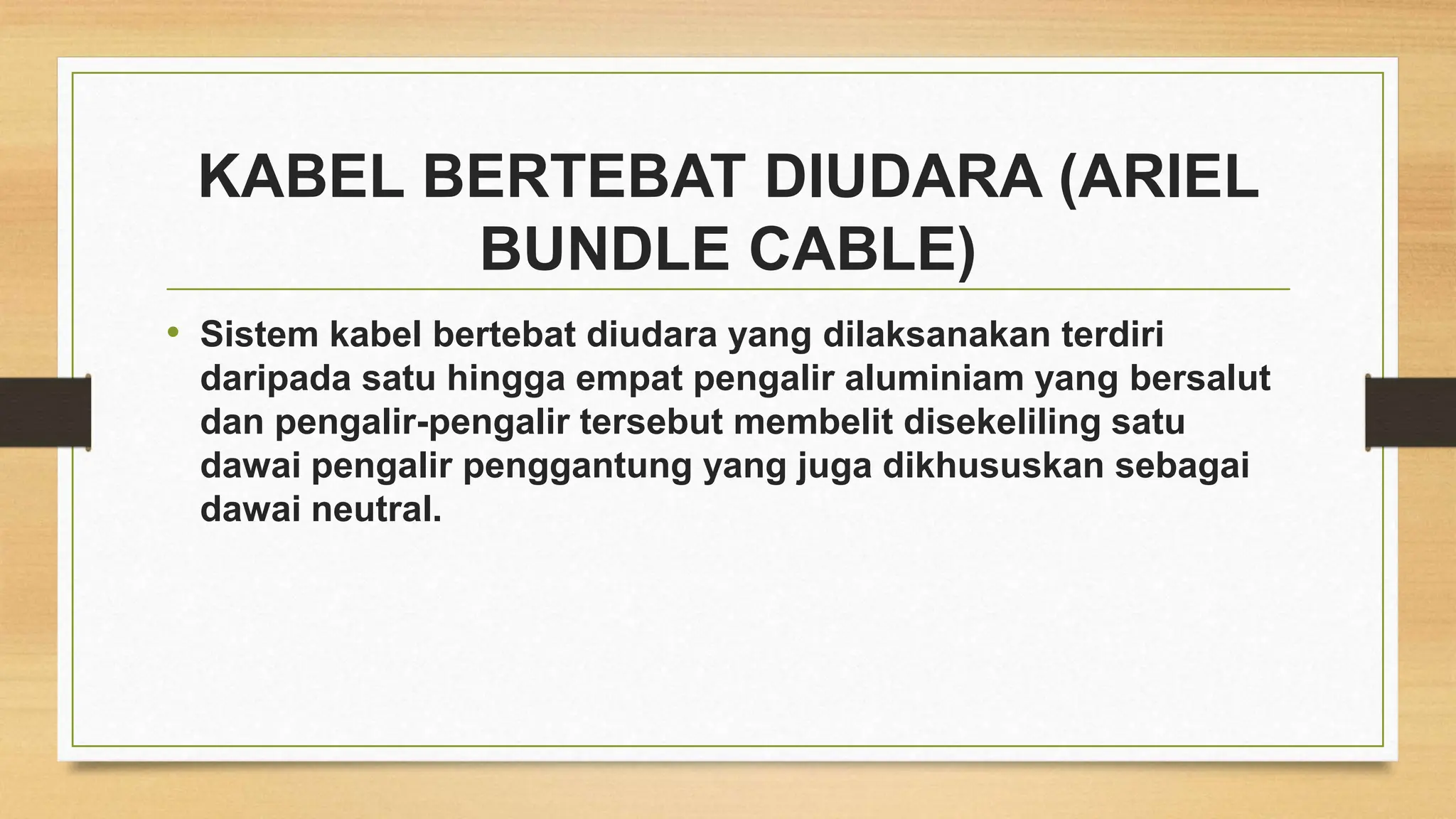

30. KABEL BERTEBAT DIUDARA (ARIEL
BUNDLE CABLE)
• Sistem kabel bertebat diudara yang dilaksanakan terdiri
daripada satu hingga empat pengalir aluminiam yang bersalut
dan pengalir-pengalir tersebut membelit disekeliling satu
dawai pengalir penggantung yang juga dikhususkan sebagai
dawai neutral.

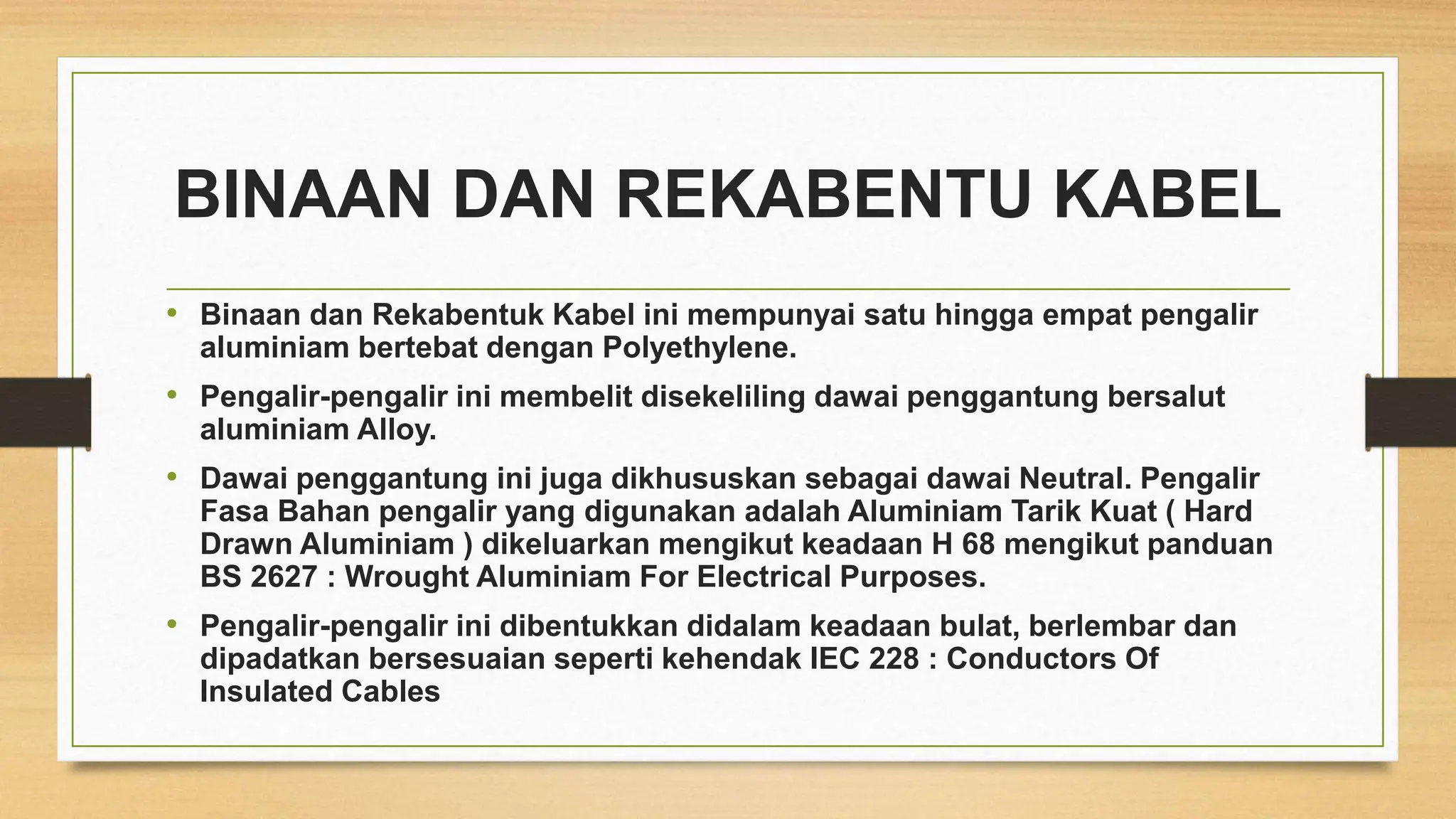

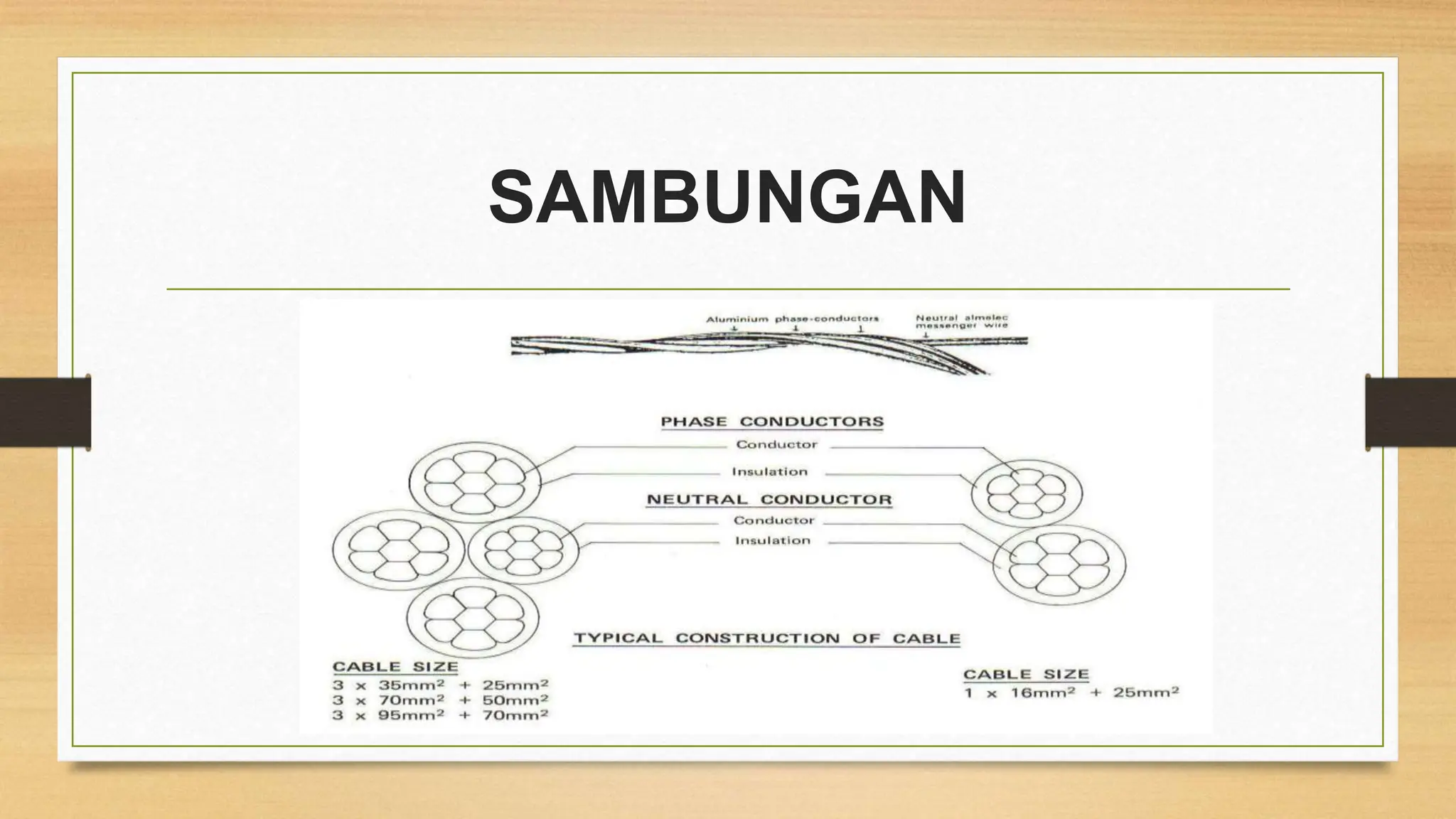

31. BINAAN DAN REKABENTU KABEL
• Binaan dan Rekabentuk Kabel ini mempunyai satu hingga empat pengalir
aluminiam bertebat dengan Polyethylene.
• Pengalir-pengalir ini membelit disekeliling dawai penggantung bersalut
aluminiam Alloy.
• Dawai penggantung ini juga dikhususkan sebagai dawai Neutral. Pengalir
Fasa Bahan pengalir yang digunakan adalah Aluminiam Tarik Kuat ( Hard
Drawn Aluminiam ) dikeluarkan mengikut keadaan H 68 mengikut panduan
BS 2627 : Wrought Aluminiam For Electrical Purposes.
• Pengalir-pengalir ini dibentukkan didalam keadaan bulat, berlembar dan
dipadatkan bersesuaian seperti kehendak IEC 228 : Conductors Of
Insulated Cables

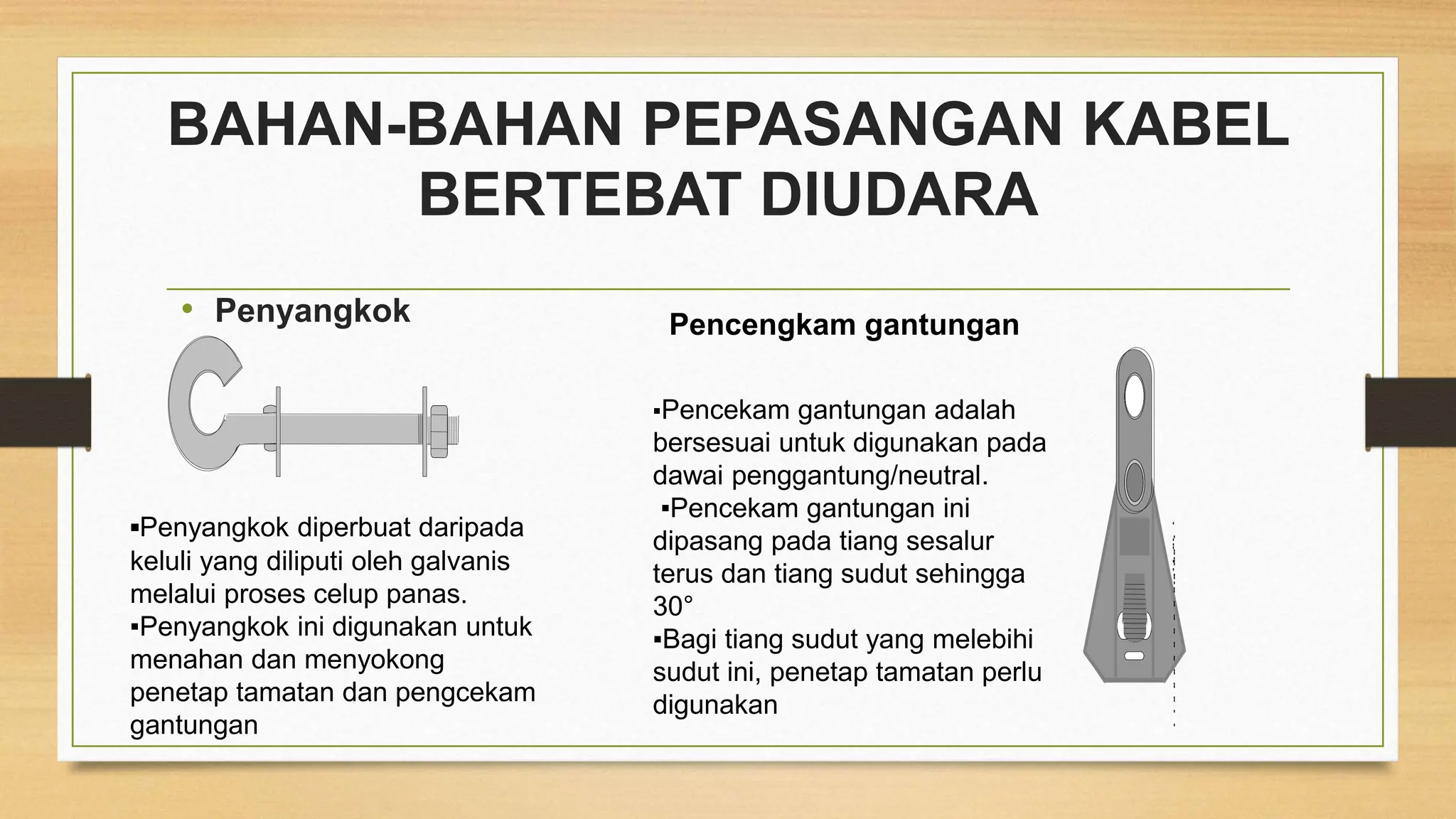

32. BAHAN-BAHAN PEPASANGAN KABEL
BERTEBAT DIUDARA
• Penyangkok Pencengkam gantungan
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
'
▪Penyangkok diperbuat daripada
keluli yang diliputi oleh galvanis
melalui proses celup panas.
▪Penyangkok ini digunakan untuk
menahan dan menyokong
penetap tamatan dan pengcekam
gantungan
▪Pencekam gantungan adalah
bersesuai untuk digunakan pada
dawai penggantung/neutral.
▪Pencekam gantungan ini
dipasang pada tiang sesalur
terus dan tiang sudut sehingga
30°
▪Bagi tiang sudut yang melebihi
sudut ini, penetap tamatan perlu
digunakan

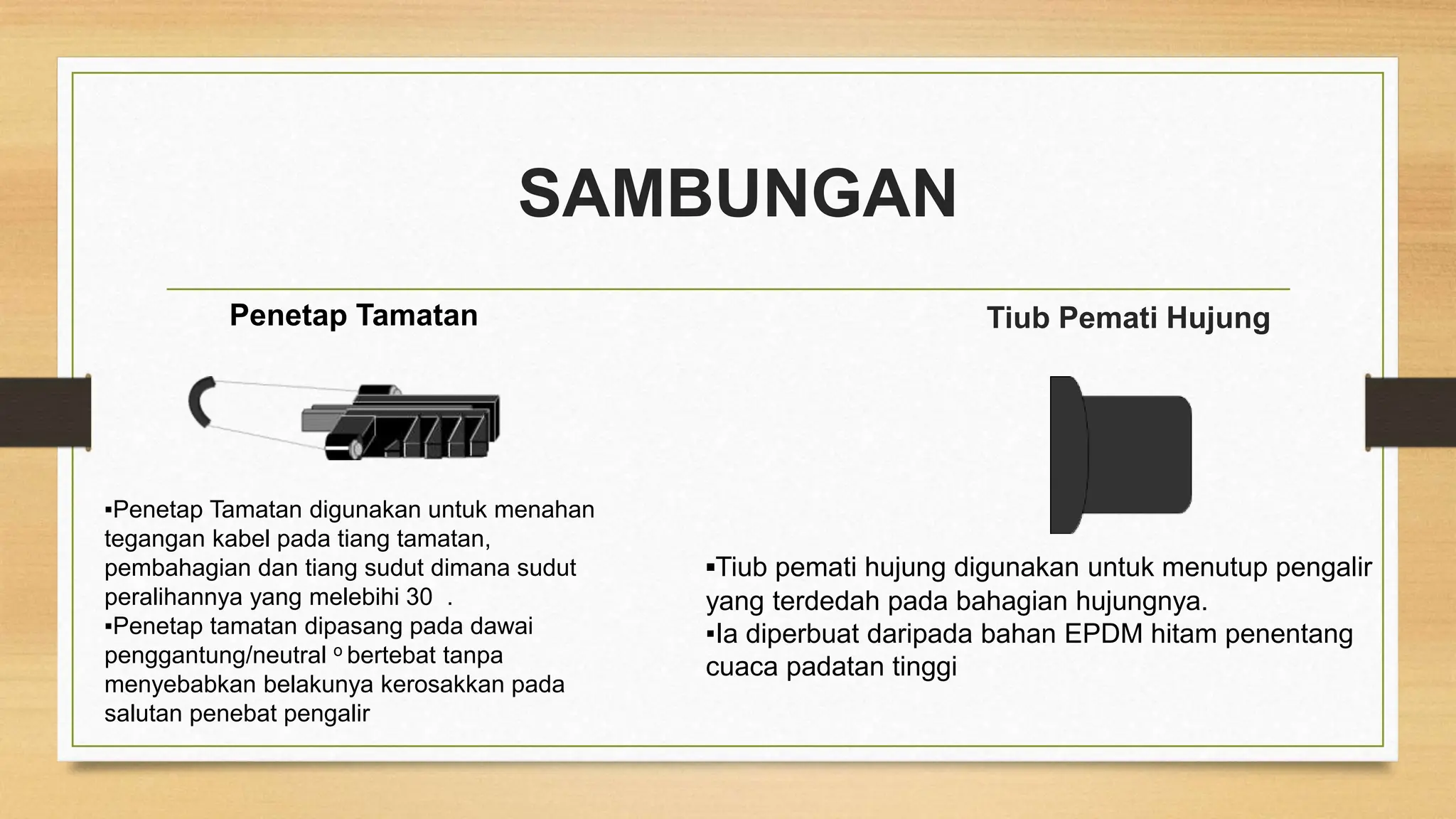

33. SAMBUNGAN
Penetap Tamatan
▪Penetap Tamatan digunakan untuk menahan
tegangan kabel pada tiang tamatan,
pembahagian dan tiang sudut dimana sudut
peralihannya yang melebihi 30 .
▪Penetap tamatan dipasang pada dawai
penggantung/neutral o bertebat tanpa
menyebabkan belakunya kerosakkan pada
salutan penebat pengalir
Tiub Pemati Hujung
▪Tiub pemati hujung digunakan untuk menutup pengalir
yang terdedah pada bahagian hujungnya.
▪Ia diperbuat daripada bahan EPDM hitam penentang
cuaca padatan tinggi

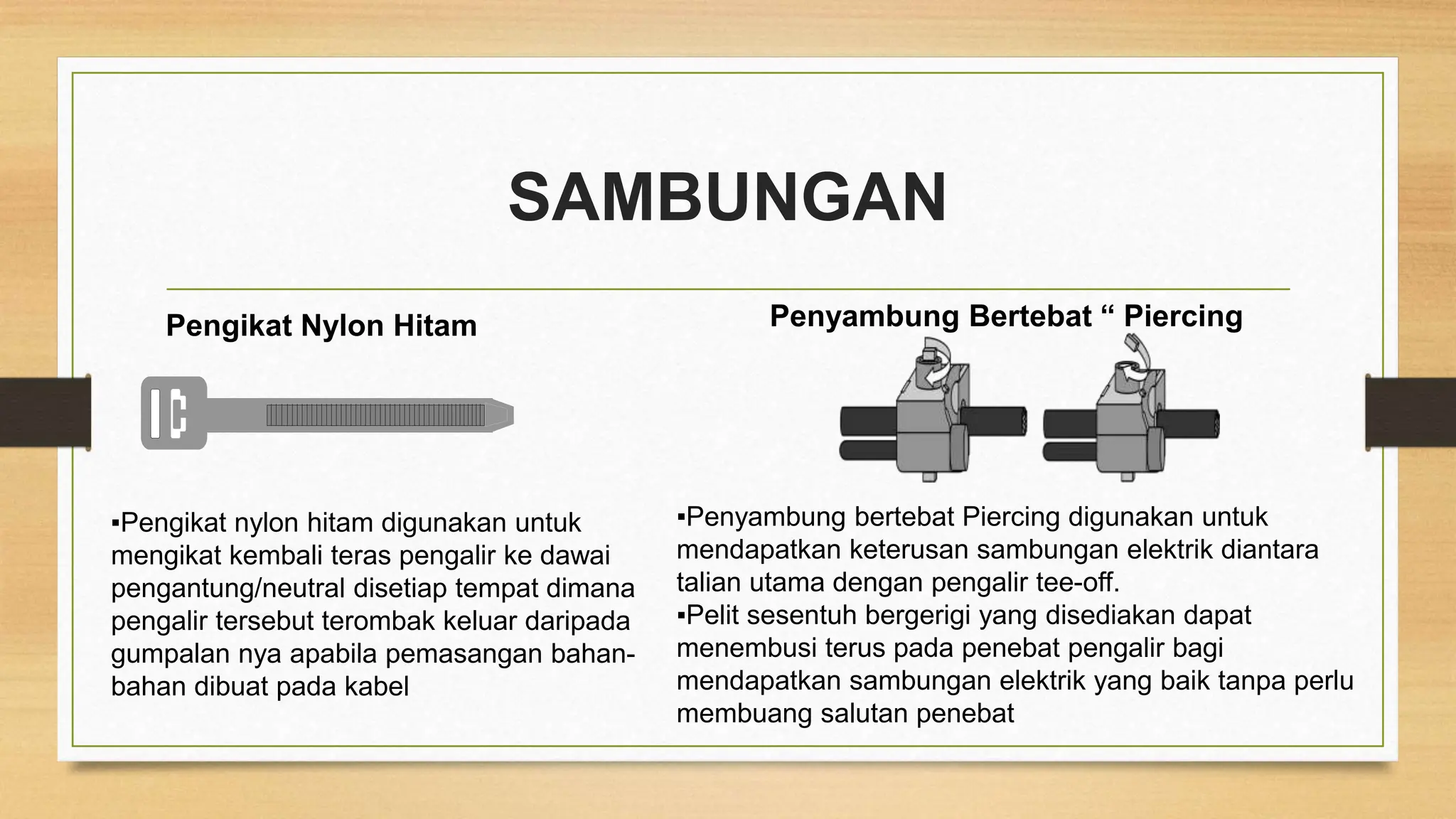

34. SAMBUNGAN
Pengikat Nylon Hitam Penyambung Bertebat “ Piercing
▪Pengikat nylon hitam digunakan untuk
mengikat kembali teras pengalir ke dawai
pengantung/neutral disetiap tempat dimana
pengalir tersebut terombak keluar daripada
gumpalan nya apabila pemasangan bahan-
bahan dibuat pada kabel
▪Penyambung bertebat Piercing digunakan untuk
mendapatkan keterusan sambungan elektrik diantara
talian utama dengan pengalir tee-off.
▪Pelit sesentuh bergerigi yang disediakan dapat
menembusi terus pada penebat pengalir bagi
mendapatkan sambungan elektrik yang baik tanpa perlu
membuang salutan penebat

35. CARA PEPASANGAN KABEL BERTEBAT
DIUDARA VOLTAN RENDAH PADA TIANG
i)Tiang Sesalur Terus
ii) Tiang Sesalur Terus Bersudut
iii) Tiang Pembahagian
iv) Tiang Tamatan
v) Tiang Sesalur Terus dengan Tamatan Tee
vi)Tiang Sesalur Terus “ Beberapa Litar ”

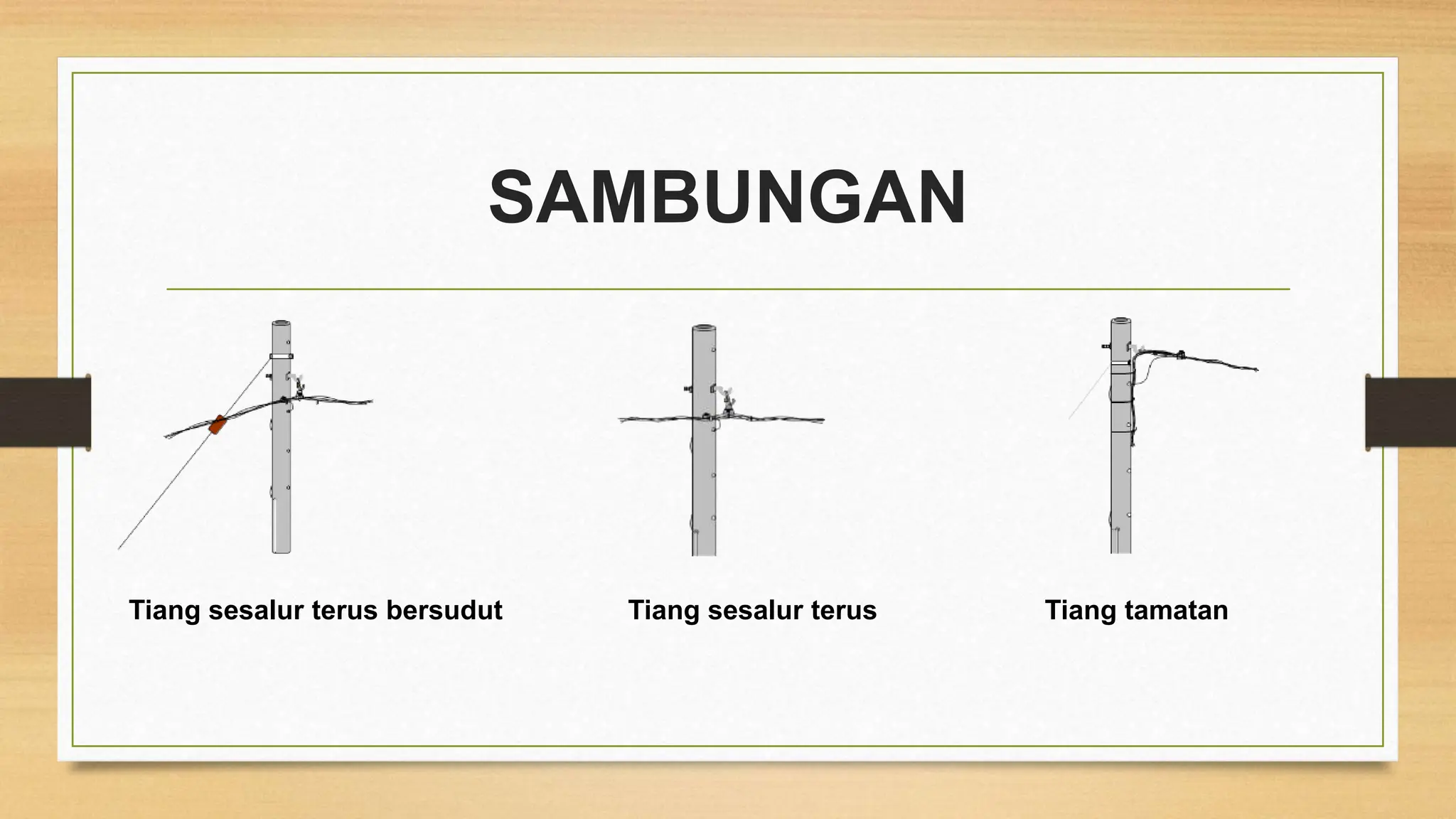

36. SAMBUNGAN
Tiang sesalur terus bersudut Tiang sesalur terus Tiang tamatan

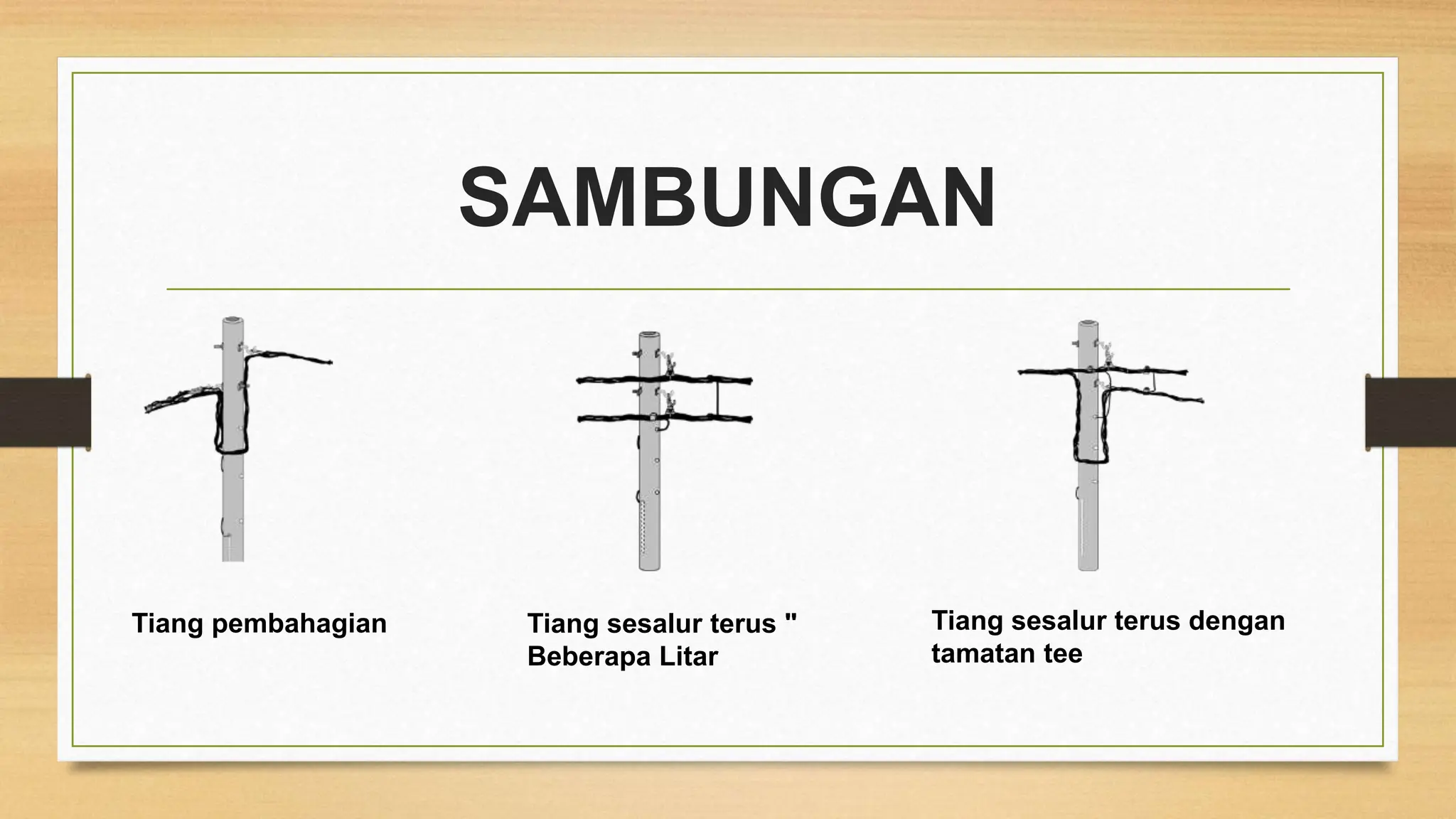

37. SAMBUNGAN
Tiang pembahagian Tiang sesalur terus "
Beberapa Litar
Tiang sesalur terus dengan
tamatan tee

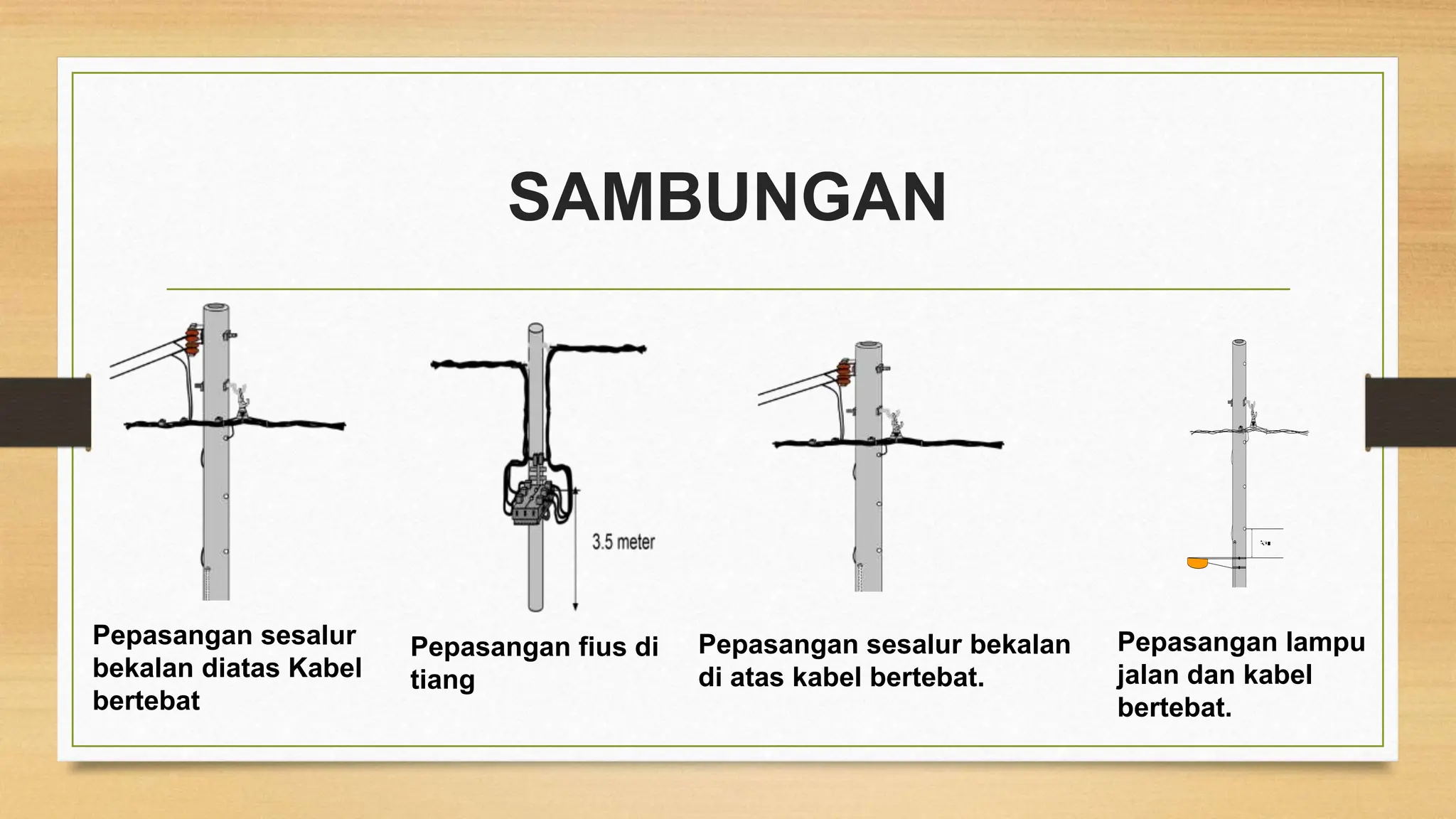

38. SAMBUNGAN
Pepasangan sesalur
bekalan diatas Kabel
bertebat
Pepasangan fius di
tiang
Pepasangan sesalur bekalan
di atas kabel bertebat.
Pepasangan lampu
jalan dan kabel
bertebat.

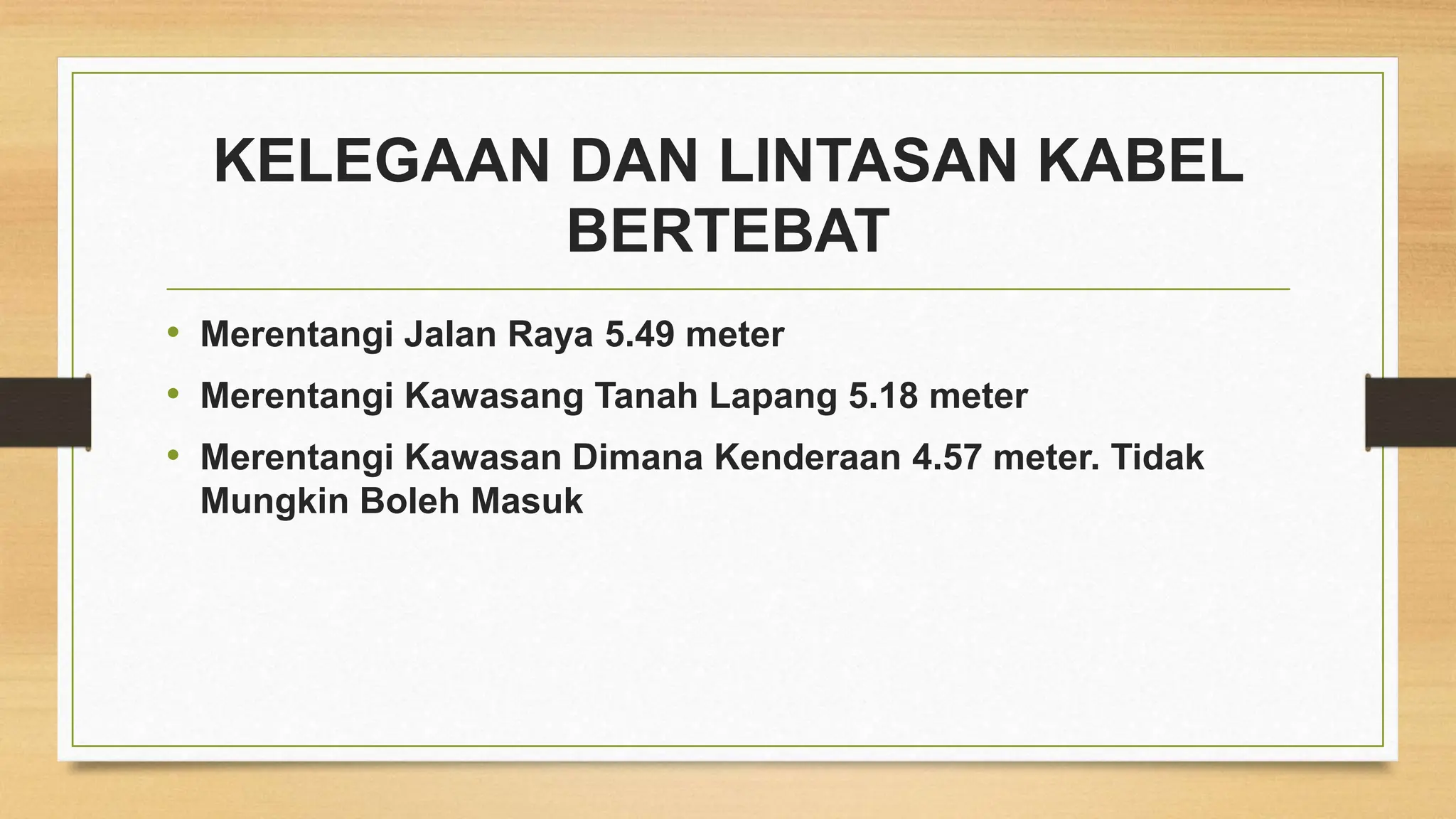

39. KELEGAAN DAN LINTASAN KABEL
BERTEBAT
• Merentangi Jalan Raya 5.49 meter
• Merentangi Kawasang Tanah Lapang 5.18 meter
• Merentangi Kawasan Dimana Kenderaan 4.57 meter. Tidak
Mungkin Boleh Masuk

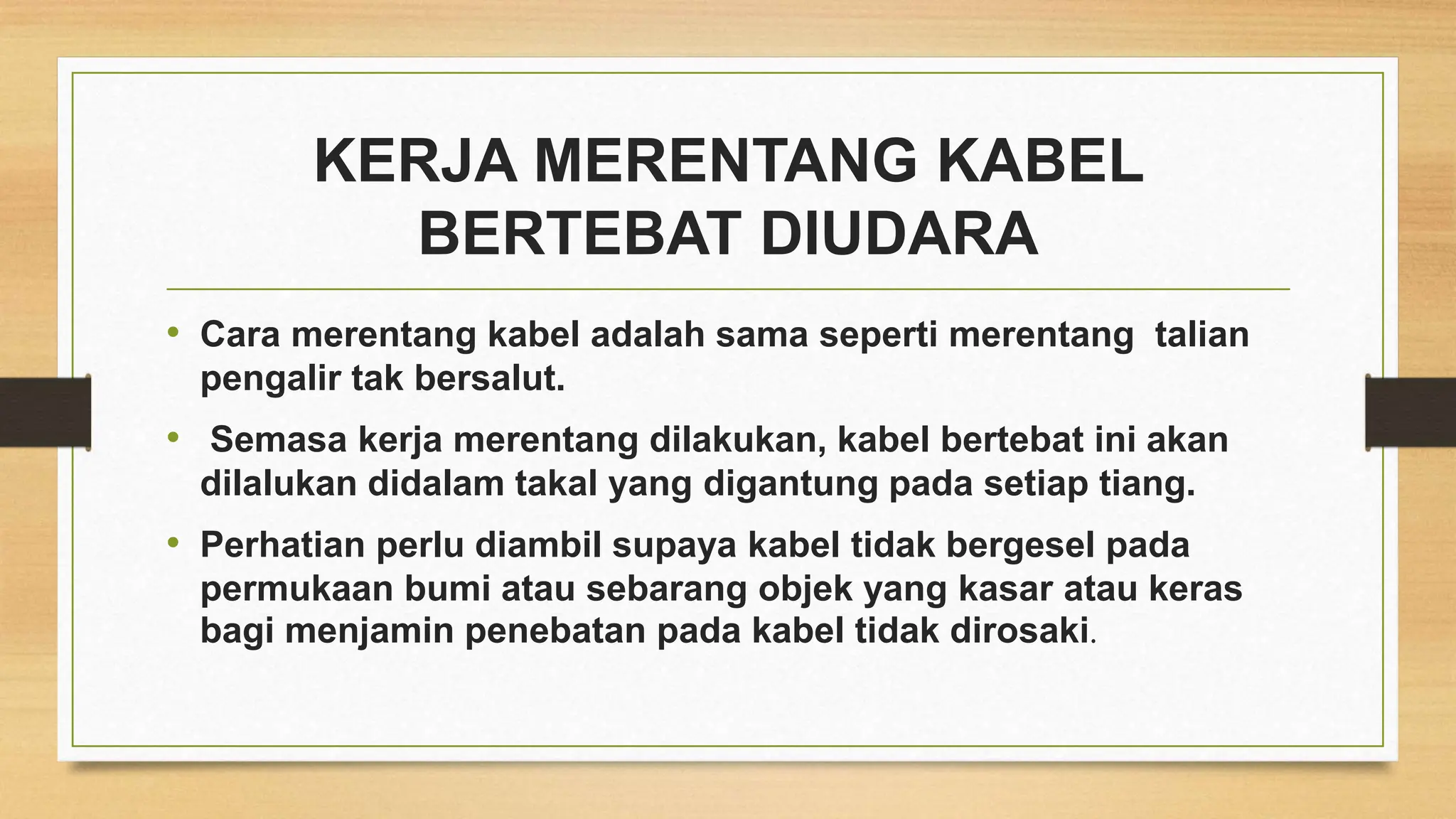

40. KERJA MERENTANG KABEL
BERTEBAT DIUDARA
• Cara merentang kabel adalah sama seperti merentang talian
pengalir tak bersalut.
• Semasa kerja merentang dilakukan, kabel bertebat ini akan
dilalukan didalam takal yang digantung pada setiap tiang.
• Perhatian perlu diambil supaya kabel tidak bergesel pada
permukaan bumi atau sebarang objek yang kasar atau keras
bagi menjamin penebatan pada kabel tidak dirosaki.

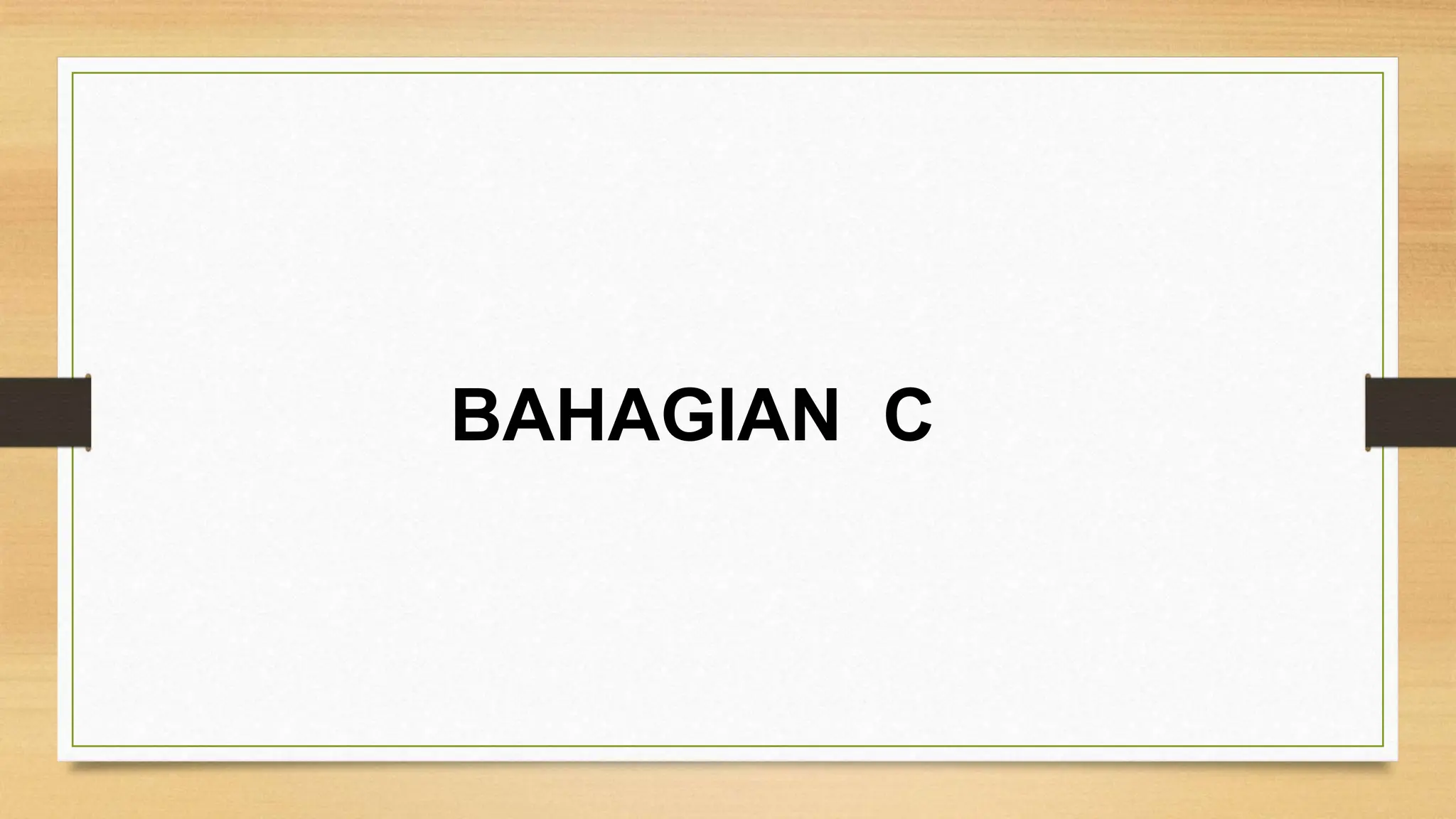

41. BAHAGIAN C

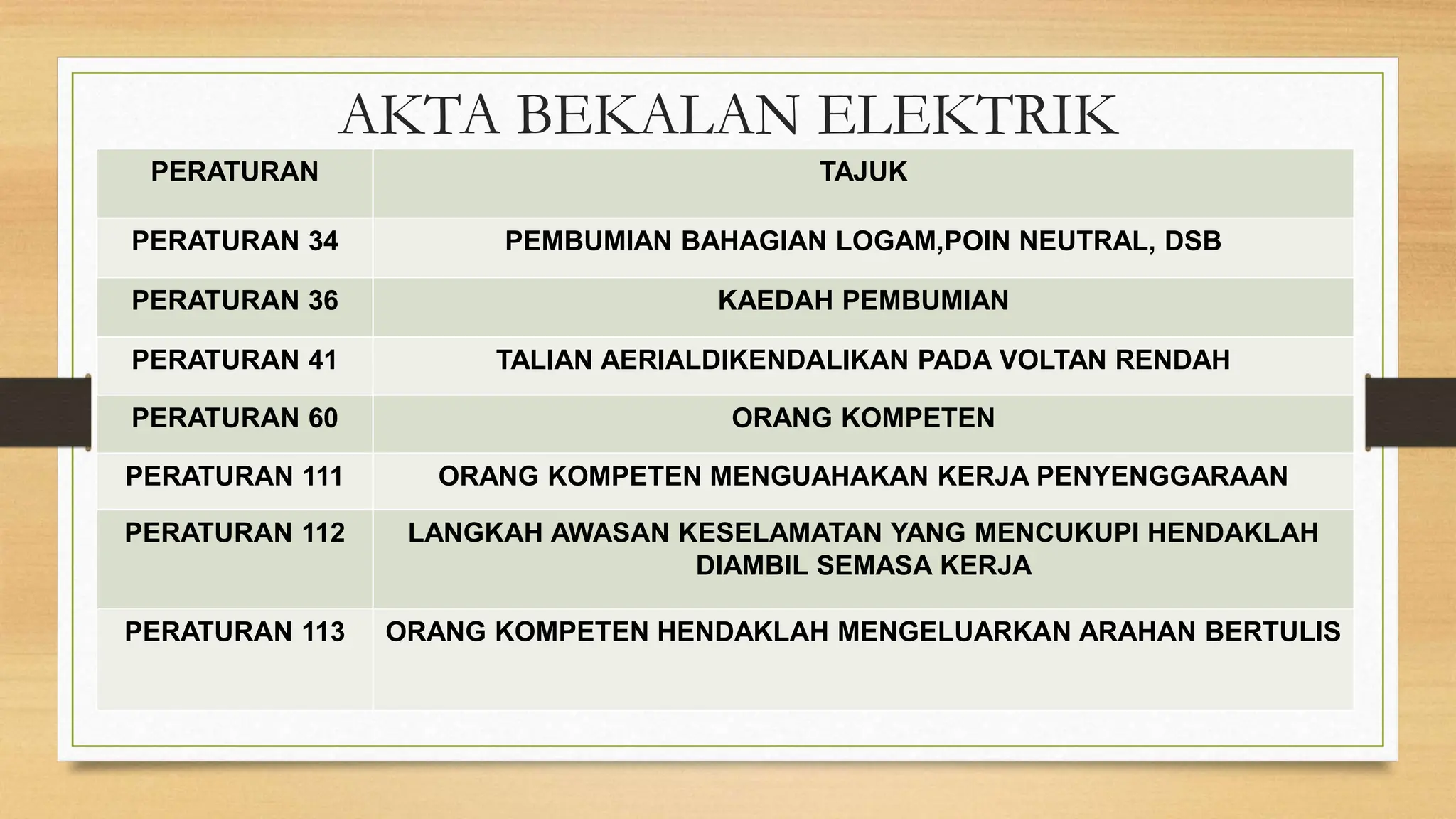

42. AKTA BEKALAN ELEKTRIK
PERATURAN TAJUK
PERATURAN 34 PEMBUMIAN BAHAGIAN LOGAM,POIN NEUTRAL, DSB
PERATURAN 36 KAEDAH PEMBUMIAN
PERATURAN 41 TALIAN AERIALDIKENDALIKAN PADA VOLTAN RENDAH
PERATURAN 60 ORANG KOMPETEN
PERATURAN 111 ORANG KOMPETEN MENGUAHAKAN KERJA PENYENGGARAAN
PERATURAN 112 LANGKAH AWASAN KESELAMATAN YANG MENCUKUPI HENDAKLAH
DIAMBIL SEMASA KERJA
PERATURAN 113 ORANG KOMPETEN HENDAKLAH MENGELUARKAN ARAHAN BERTULIS

43. RUMUSAN
• DAPAT MENGETAHUI TENTANG LOW VOLTAGE OVERHEAD
SYSTEM INSTALLATION&MAINTENANCE
• DAPAT MENGETAHUI TENTANG BAHAN-BAHAN PEPASANGAN
DIATAS TIANG
• DAPAT MEMPELAJARI TENTANG NAMA-NAMA TIANG
• DAPAT MENGETAHUI TENTANG BAHAN-BAHAN PEPASANGAN
KABEL BERTEBAT DIUDARA
• DAPAT MENGENAL PASTI JENIS-JENIS TIANG

44. SUMBER RUJUKAN
• https://web.facebook.com/notes/penjaga-jentera-elektrik/nota-
dari-panglima-perang/10150806463015366?_rdc=1&_rdr
• https://cooltechmatang.blogspot.com/2020/09/penyokong-
tiang-elektrik-talian-atas.html
• https://www.slideshare.net/ahmadamir739/nota-abc-kabel-1
• https://www.slideshare.net/AzharBasha3/talian-atas-voltan-
rendah

45. TERIMA KASIH
